Turvallisuustietoa

• Imukupuversiossa tuuletin on yhdistettävä poistoputkeen, jonka läpimitta on mielummin sama kuin poistoaukon läpimitta.
  Huomio! Poistoputki ja kiinnittimet eivät kuulu varustukseen ja ne on hankittava erikseen.
• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 40cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.
• Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.
• Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä.
• On valvottava että lapset eivät leiki laitteella.
• Älä koskaan käytä laitetta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä

joka tapauksessa.

• Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja).
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.
• Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara.
• Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EC mukaisesti.

Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä.

Symboli tavtessa tai sen

dokumentaatiossa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

Laitteen käytöstäpoiston suhteen on noudatettava paikallisia jätehuoltomääräyksiä. Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote ostettiin.

Toiminnat

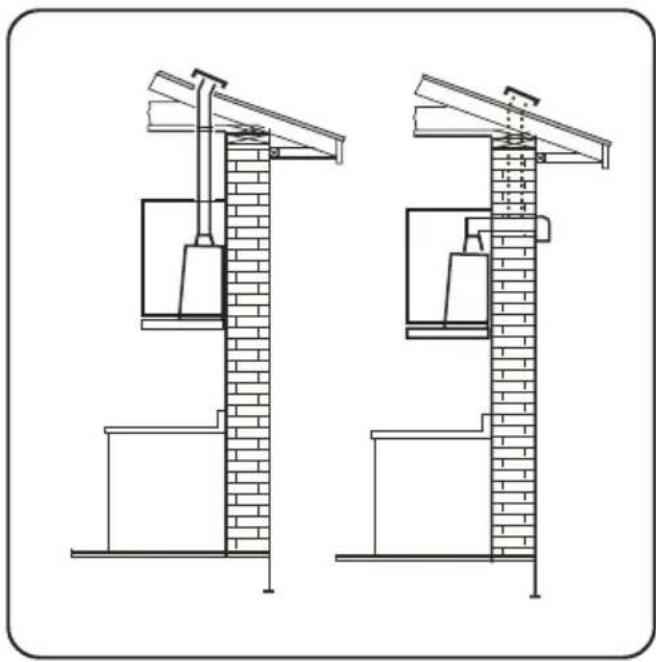

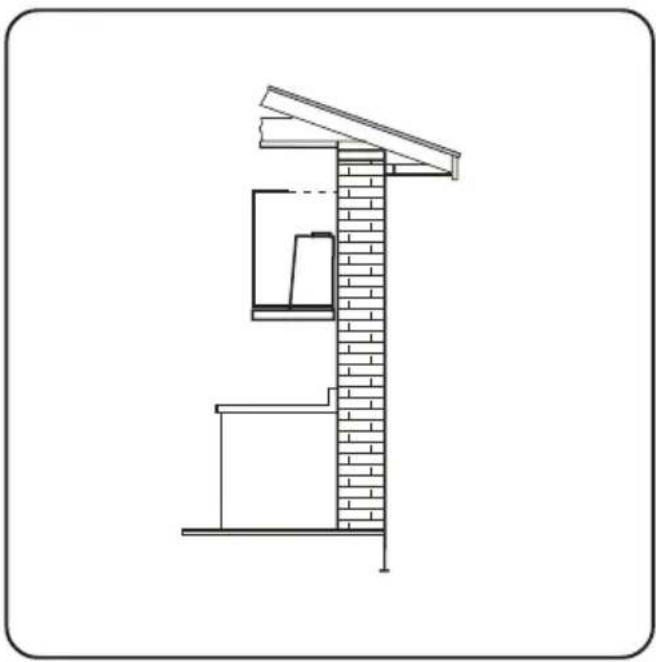

Valittavissa on kaksi toimintatapaa:

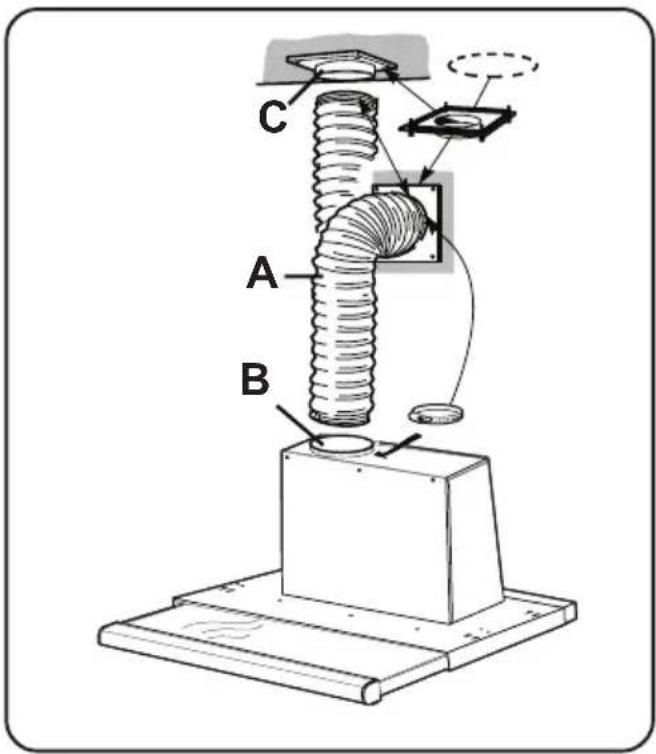

• Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi.
• Ilmankierto hiilisuodattimen läpi (lisävarusteet).

Ilmanpoistotoiminto

• Ilma poistuu poistoletkun kautta, jonka on oltava kiinnitettynä liitosrenkaaseen.
• Parhaan tuloksen saavuttamiseksi poistoletkun on oltava läpimitaltaan samankokoinen kuin poistoaukko.

Ilmankiertotoiminto

• Aktiivihiilisuodatin suodattaa ilman ja puhaltaa sen takaisin keittiöön poistoputken ylemmän ritilän kautta.
• Ilmankiertotoimintoa varten tarvitaan alkuperäinen aktiivihilisuodatin (ks. lisävarusteet).

Näin käytät liesituuletinta

- Paras tulos saavutetaan käyttämällä alhaista nopeutta normaalikäytössä ja täyttä nopeutta silloin kun hajuja on kehittynyt enemmän. Käynnistä tuuletin muutama minuutti ennen ruoanlaiton aloittamista, siten keittiöön syntyy alipaine. Ruoanlaiton jälkeen tuulettimen tulisi antaa toimia noin 15 minuuttia tai kunnes hajut ovat haihtuneet.

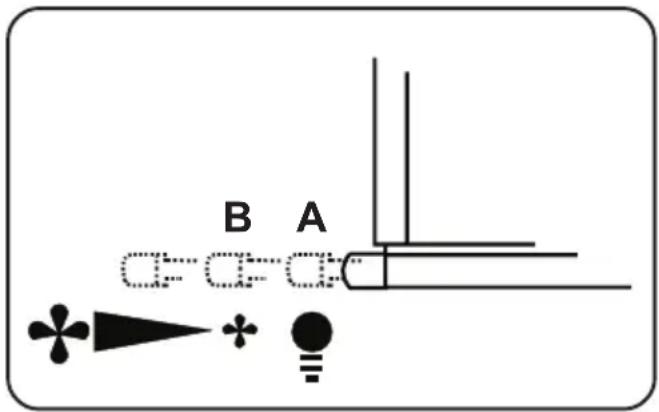

Liesituuletinta säädetään ulosvedettävästä kehyksestä (katso kuva).

Kun kehys on asennossa A, syttyy valo. Kun kehys on B-asennossa, liesituulettimen moottori käynnistyy alhaisella nopeudella. Mitä enemmän kehystä vedetään ulospäin, sitä voimakkaammin tuuletin imee.

Hoito ja puhdistus

- Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.

Metallinen rasvasuodatin

- Rasvasuodattimen tarkoituksena on imeä ruoanlaiton aikana syntyneet rasvahiukkaset. Rasvasuodattimia on käytettävä aina sekä ulospoistavassa että ilmankiertoversiossa.

Irrota suodattimet seuraavasti

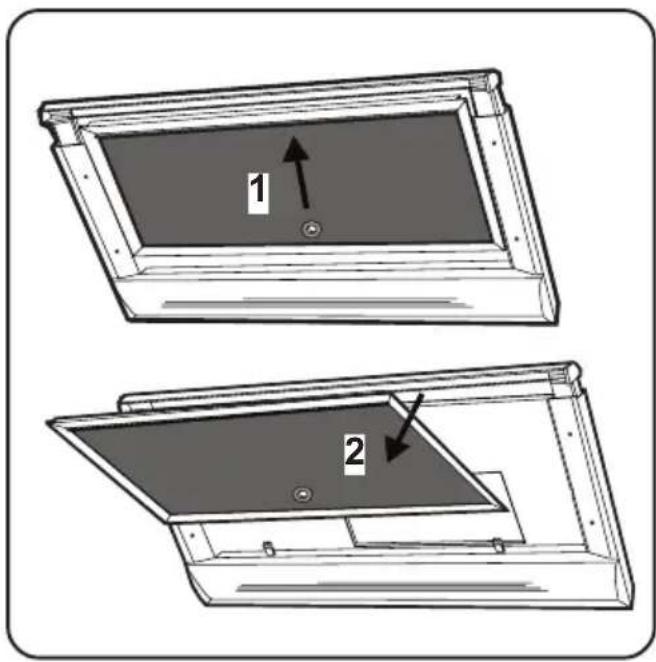

• Tartu kahvasta ja vedä suodatinta eteenpäin.
• Vedä suodattimen takareuna alas ja poista se eteenpäin vetäen.

Suodattimien käsipesu

- Liota suodattimia noin tunnin ajan lämpimässä vedessä, johon on lisätty käsitiskiainetta, huuhdo runsaalla lämpimällä vedellä. Toista toimenpide tarvittaessa. Laita suodattimet takaisin paikalleen kun ne ovat kuivuneet.

Suodattimien pesu astianpesukoneessa

- Laita suodattimet astianpesukoneeseen. Valitse tehokkain pesuohjelma ja korkein veden lämpötila, vähintään 65 C astetta. Toista pesu. Laita suodattimet takaisin paikoilleen kun ne ovat kuivuneet. Metallinen rasvasuodatin voi hieman haalistua astianpesukoneessa, mutta tämä ei vaikuta sen toimintakykyyn.

- Puhdista tuulettimen sisäosa käyttämällä ainoastaan vettä ja käsitiskiainetta (vältä syövyttäviä pesuaineita, hankausjauheita tai harjoja).

Hiilisuodatin

• Koskee ainoastaan ilman kierrätystä. Tämän liesituulettimen hiilisuodatin (lisävaruste) on tyyppiä LONG LIFE ja asennetaan rasvasuodattimen paikalle.
• LONG LIFE -hiilisuodatin toimii sekä rasvasuodattimena että käryä poistavana hiilisuodattimena.
• Hiilisuodattimien vaihto ja puhdistus

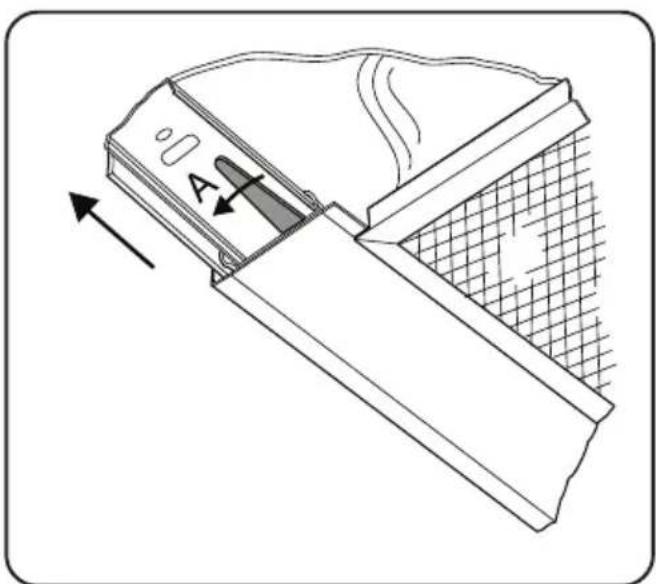

Erona muihin hiilisuodattimiin LONGLIFE-hiilisuodattimen voi puhdistaa ja käyttää uudelleen.

Normaalikäytössä hiilisuodatin tulee puhdistaa kerran kahdessa kuukaudessa.

Kätevimmin puhdistat suodattimen astianpesukoneessa. Käytä puhdistukseen tavallista konetiskiainetta ja korkeinta lämpötilaa (65 °C).

Puhdista suodatin erikseen, jotta siihen ei jäisi ruoantähteitä tai vastaavaa, jolloin ne voisivat aiheuttaa tuoksuja ja hajuja. Suodattimen normaalin toiminnan varmistamiseksi sitä on kuivattava uunissa 10 minuuttia enintään 100 °C:ssa.

Noin kolmen vuoden käytön jälkeen suodatin on vaihdettava uuteen, koska suodattimen toiminta heikkenee.

• Ilmoita aina liesituulettimen mallin koodi- ja valmistusnumero, kun tilaat vaihtosuodattimia. Nämä tiedot näkyvät laitteen sisäpuolella olevassa arvokilvessä.
• Hiilisuodatin voidaan hankkia valtuutetusta huoltoliikkeestä.

Liesituulettimen etureuna voidaan irrottaa puhdistusta varten. Kun etureuna on irrotettu, moottori pysähtyy ja valo sammuu.

1. Vedä etureuna ulos (katso kuva)
   2.Työnnä molemmat mustat muovivivut (A) vasemmalle.
2. Vedä etureuna kokonaan ulos liesituulettimesta.

Puhdista etureuna kostealla liinalla ja käsitiskiaineella.

Etureunan kiinnittäminen paikalleen

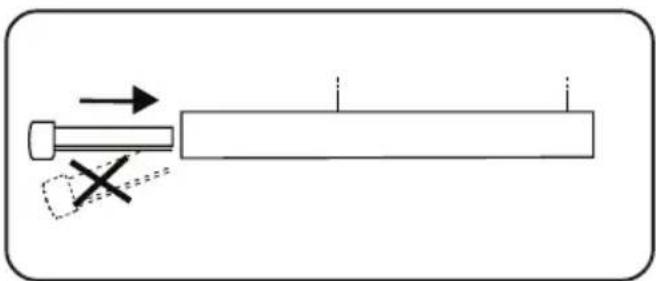

Etureuna kiinnitetään työntämällä paikalleen (katso kuva).

Varmista, että etureuna on aivan vaaka-asennossa, kun työnnät sen takaisin liesituulettimeen.

Huomio

• Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
• Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamatta jättämisestä aiheutuvista moottorivioista tai tulipaloista.

Loisteputken vaihto

• Irrota laite sähköverkosta.
• Tarkista että lamput ovat jäähtyneet ennen kuin kosket niihin.

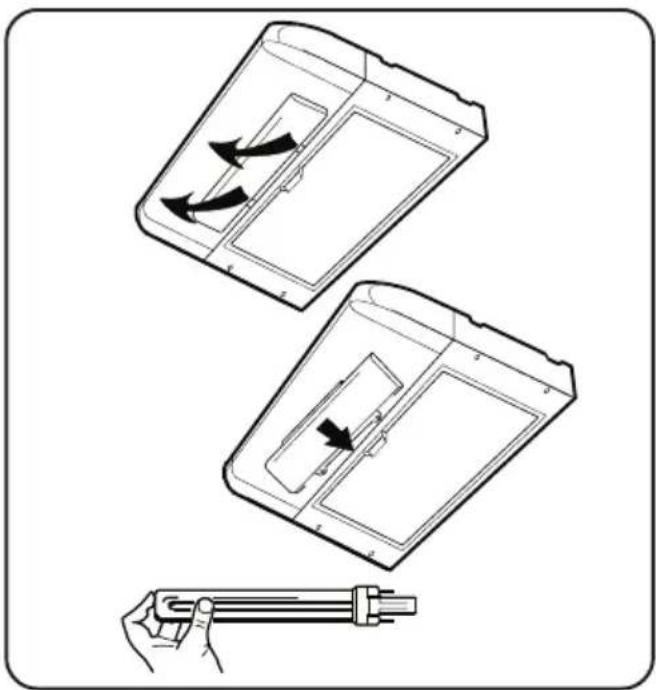

1. Poista rasvasuodatin. Rasvasuodatin vapautetaan painamalla suodatinta eteenpäin (seinästä nähden) ja vetämällä alaspäin.
2. Irrota lampun lasin molemmat pidikkeet (A) (katso kuva).
3. Vaihda rikkinäisen loisteputken tilalle vastaava uusi.

Jotta loisteputki säilyisi ehjänä irrotettaessa, aseta sormi putken päähän ja vedä varovasti. Huom! Molemmat putket sammuvat, vaikka vain toinen olisi rikki.

- Jos valo ei toimi, tarkista että lamput on asennettu oikein ennenkuin otat yhteyttä valtuutettuun huoltoliikkeeseen.

Puhdistus

• Huomio: irrota laite sähköverkosta ennen puhdistustoimenpiteitä.
• Älä laita teräviä esineita moottorin suojaverkkoon.
• Tuulettimen ulkopuoli pestään miedolla pesuaineella. Älä käytä syövyttäviä pesuaineita, hankausjauheita tai harjoja.
• Puhdista kaikki muoviosat pehmeällä haaleaan veteen kastetulla kankaalla ja neutraalilla pesuaineella.
• On ehdottoman tärkeää puhdistaa tuuletin ja vaihtaa suodattimet suositelluin väliajoin. Edellämainittujen ohjeiden noudattamatta jättäminen voi lisätä rasvan kerrostumista ja aiheuttaa tulipalovaaran.

Lisävarusteet

• Hormiliitäntäsarja: Kun liesituuletin liitetään ilmanpoistokanavaan, käytetään liitäntäsarjaa, joka sisältää yhden ilmanpoistoletkun, kaksi letkunkiristintä ja yhden peltisen kattoputken tiivisterenkaalla. PNC 391 414 201.
• LONG LIFE Hillisuodatin: Hillisuodatinta käytetään, kun ilma kiertää huoneilmaan palauttavana. PNC 942 300 002 (60 cm)
• Tuuletusristikko: Tuuletusristikko huoneilmaan palauttavassa ilmankierrossa. PNC 391 433 101.

Asennus

Tekniset tiedot

RHP 6543

Mitat (cm):

Korkeus: 42,4

Leveys: 59,6

Syvyys: 32,8 (48,5)

Korkein imuteho: 103 W

Moottorin imuteho: 92 W

Lamput: 1 x 11W (PL)

Sähköjohdon pituus: 130 cm

Sähköliitäntä: 230 V

Laitteen mukana olevat asennustarvikkeet

Asennusmalli

Asennuskannattimet: 2 kpl

Ruuvit asennusta varten: 2+7 kpl

Läppä.

Käyttöohjeet.

Brucola kiila torx ruuveja varten.

Sähköliitäntä

Huomioitavaa sähköasentajalle

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

Huomio:Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Huomio: Riskien välttämiseksi

virransyöttöjohdon voi vaihtaa ainoastaan valtuutettu tekninen tuki.

Tarkista että laite on irrotettu sähköverkosta ennen asennustöiden aloittamista.

Liesituulettimen asentaminen kaappiin

Lukitusruuvit on asennettava (2 kpl.) jotta liesituuletin ei voi päästä putoamaan.

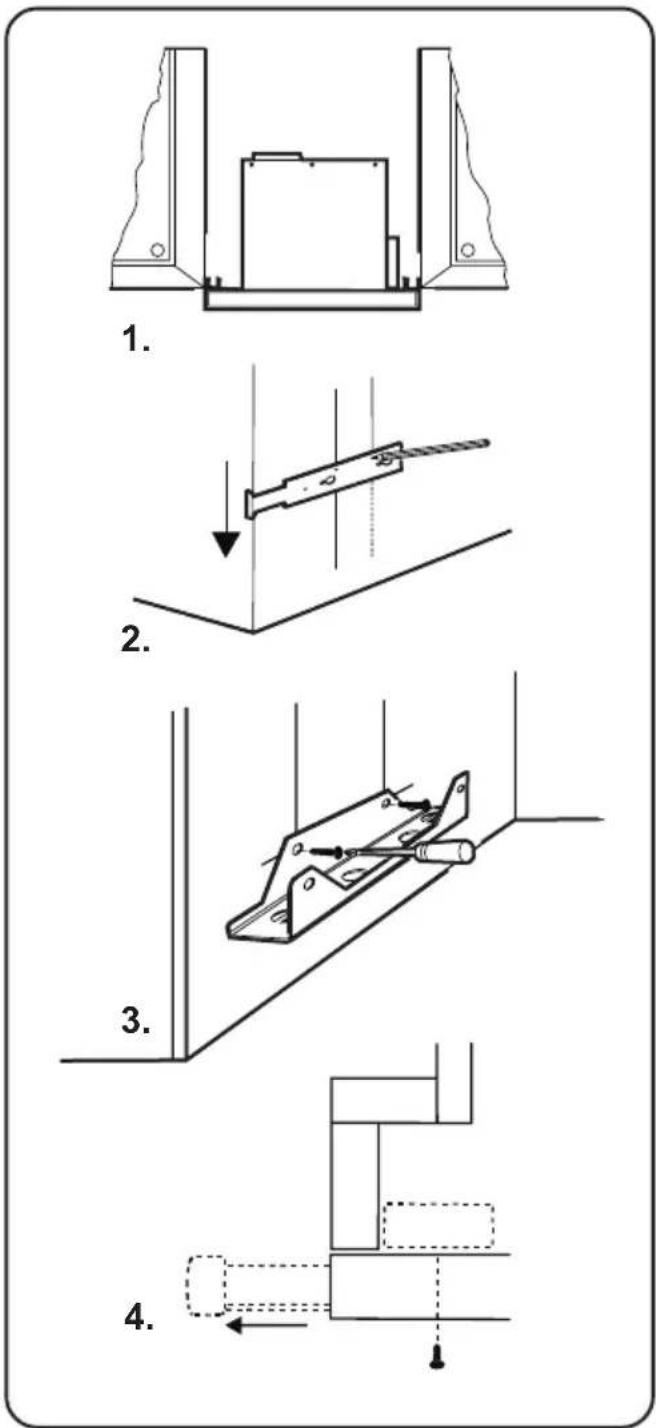

1. Piirrä viiva asennusmallin avulla (katso kuva 1). Sahaa viivaa pitkin ja tee aukko yläkaapin alaosaan.
2. Mittaa kaapin seinien paksuus (katso kuva 2) mukaisesti. Yleisimmät paksuudet ovat 16 ja 19 mm. Jos kaappien paksuus on jokin muu, valitse lähin mitta.

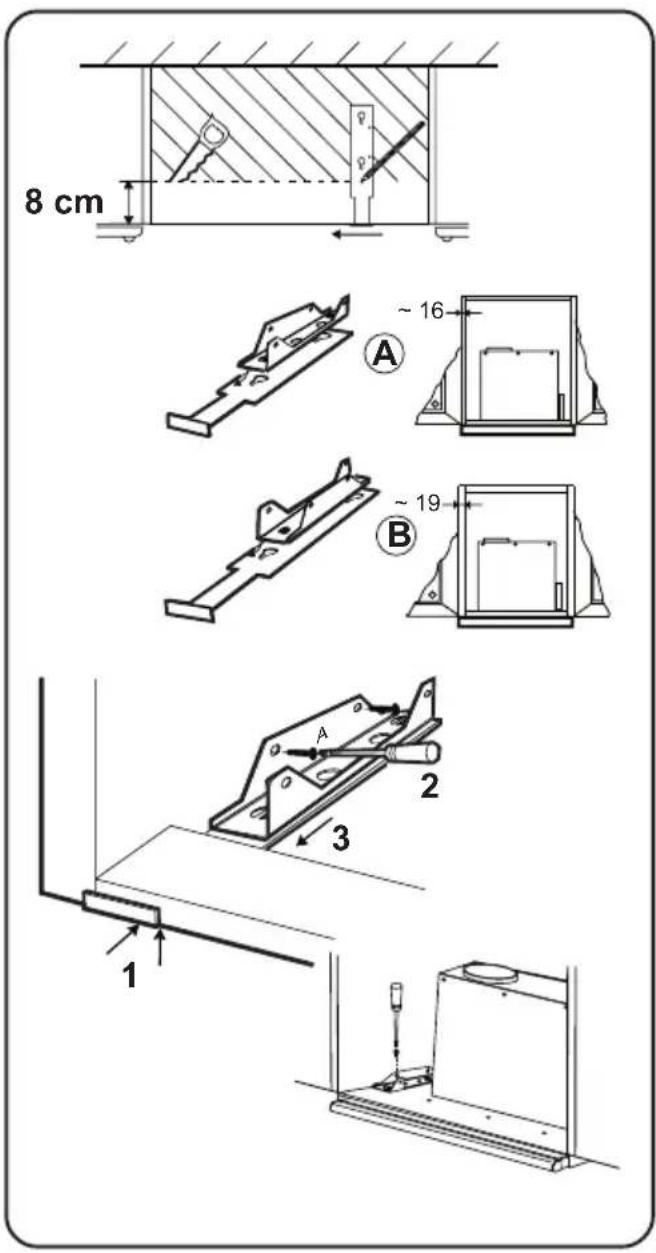

3. Asenna asennuskannattimet asennusmallin (katso kuva 2) mukaisesti. Kuvissa näkyy kaapin vasen sivu. Kuvassa A on 16 mm:n ja kuvassa B on 19 mm:n kaappi.
4. Paina viivain kaapin sivua vasten ja ruuvaa asennuskannattimet (katso kuva 3) mukaisesti.
   5.Käännä kiinnityskannatinta puoli kierrosta, kun asennat sen kaapin oikealle sivulle.
   6.Nosta liesituuletin paikalleen niin, että kiinnikkeet osuvat niille tarkoitettuihin koloihin.
5. Paina liesituuletin seinää vasten. Varmista, että kaikki kiinnikkeet ovat kunnolla paikoillaan.

1. Asenna lukitusruuvit (katso kuva 4) mukaisesti.

Asentaminen kaappien väliin

Lukitusruuvit on asennettava (2 kpl), jotta liesituuletin ei voi päästä putoamaan.

Jos liesituuletin asennetaan siten, että etupaneelin yläreuna on samassa linjassa kaapin pohjan kanssa (katso kuva 1), asenna liesituuletin luvun liesi-tuulettimen asentaminen kaappiin 16 mm:n sivun ohjeiden mukaan, kohdat 3–8.

Jos liesituuletin asennetaan korkeammalle kuin kaapin pohja:

1. Käytä asennussapluunaa ja piirrä kaksi pystyviivaa (katso kuva 2) mukaisesti molemmille sivuille.
2. Mittaa, kuinka korkealle liesituuletin on asennettava.
3. Asenna asennuskannattimet (katso kuva 3). Kuvassa näkyy vasen sivu. Oikea sivu on peilikuva tästä.
   4.Nosta tuuletin sovittaen kiinnittimet paikalleenniille tarkoitettuihin koloihin.
4. Paina liesituuletin seinää vasten. Varmista, että kaikki kiinnittimet ovat kunnolla paikoillaan.
5. Asenna lukitusruuvit (katso "Liesituulettimen asentaminen kaappiin" kuva 4) mukaisesti.

Lamppukotelon säätäminen

Kun liesituuletin on asennettu, lamppukotelo säädetään siten, että se kulkee seinän kanssa samansuuntaisesti.

1. Irrota suodatin, lampun lasi ja lamppu luvun Hoito ja puhdistus mukaan.

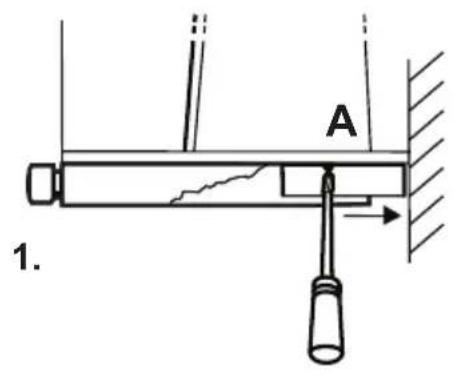

   2.Irrota kolme ruuvia A (katso kuva 1).
   3.Työnnä lamppukotelo seinää vasten.
   4.Kiristä kolme ruuvia.
   5.Asenna lamppu, lampun lasi ja rasvasuodatin.

Etureunan säätäminen

Liesituulettimen etureunaa voidaan säätää syvyyssuunnassa 10 mm. Näin liesituuletin saadaan samaan linjaan kaapin ovet kanssa.

1. Irrota lukitusruuvit reunan etureunasta kuvan mukaisesti (katso kuva 2).
2. Työnnä varmistuslevyä taakse päin. Tarkista, että reuna on haluamassasi asennossa.
   3.Kiristä lukitusruuvit.
3. Toista vaiheet 1–3 toisella puolella.

Liesituuletinkotelon säätäminen

Jos liesituulettimen etureuna ei ole samassa linjassa puureunan kanssa (katso kuva 3) voidaan se säätää kolmella lisälukitusruuvilla.

1. Vedä etureuna pois paikaltaan ja irrota suodatin, ks. luku Hoito ja puhdistus.
2. Ruuvaa liesituulettimen etureuna kiinni (katso kuva 4). Jos kaapin etureunassa ei ole kiinnitystä, asenna kaappiin puulista.

Kylmä Schulun asennus

Ei koske ilman kierrätystä. Liesituuletin voidaan varustaa kylmäsululla. Kylmäsulku koostuu ta läpästä, jotka asennetaan liesituulettimen poistoaukkoon. Keittiössä, jossa liesituuletin on ainoa tuuletusaukko, pitää läppien ulkoreunat leikata pois.

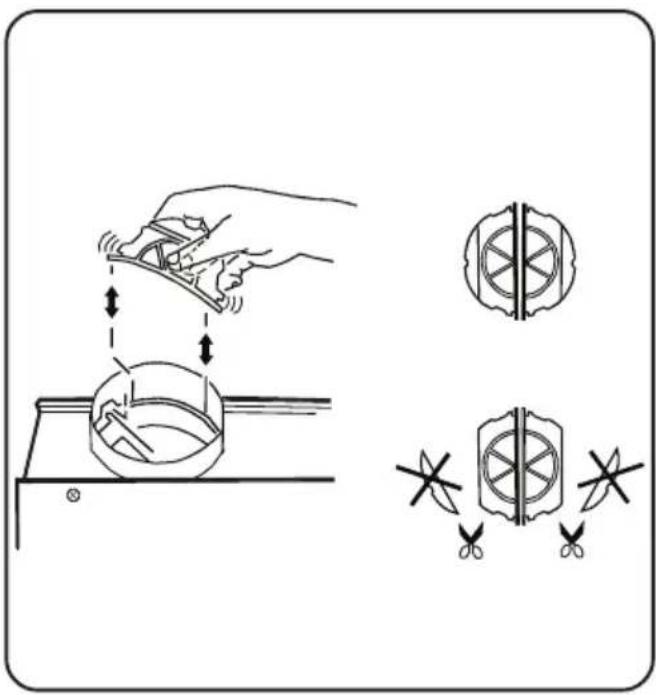

Asenna läpät taivuttamalla niitä siten, että ohjaintapit menevät liesituulettimen poistoaukon kiinnitysreikiin.

Varmista, että läppien puolakuvio tulee ylöspäin. Kun painetaan kynällä tai vastaavalla läppien saumakohtaan, niiden pitää kääntyä kevyesti ylös. Ellei näin tapahdu, varmista etteivät läpät ole kääntyneet ylös tai alas eivätkä irronneet kiinnitysrei'istään.

Hiilisuodattimen asennus

Koskee ainoastaan ilman kierrätystä. Tämän liesituulettimen hiilisuodatin (lisävaruste) on tyyppiä LONG LIFE ja asennetaan rasvasuodattimen paikalle.

LONG LIFE -hiilisuodatin toimii sekä rasvasuodattimena että käryä poistavana hiilisuodattimena.

Kaappiin, johon tuuletin on asennettu, täytyy tehdä aukko (väh. 100 cm²) ylä- tai etuosaan, jotta puhdistettu ilma voi kiertää vapaasti takaisin keittiöön.

Käytä tuuletusristikkoa, pnc 391 433 101 (lisätarvike)
