KÄYTTÖOHJE ZCE568NW1 ZANUSSI

Tärkeää turvallisuustietoa 3

Laitteen kuvaus 4

Laitteen käyttö 5

Käyttö 5

Uunin toimintokytkin 5

Uunin termostaattikytkin 5

Uunin käyttö 6

Termostaatin asento (Perinteinen toiminta) 6

Sähkögrilli 7

Vihjeitä ja neuvoja 8

Keitinlevyt 9

Vihjeitä ja neuvoja 10

Huolto ja puhdistaminen 11

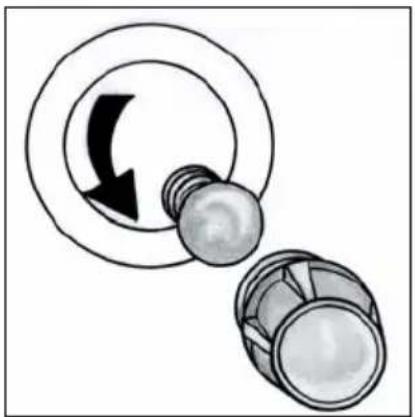

Uunin merkkivalon vaihtaminen 13

Jos laite ei toimi 14

Takuuehdot 15

Huolto- ja varaosapalvelu 15

Asennusohjeet

Tekniset ominaisuudet 16

Turvallisuusohjeet 17

Laitteen sijoittaminen 17

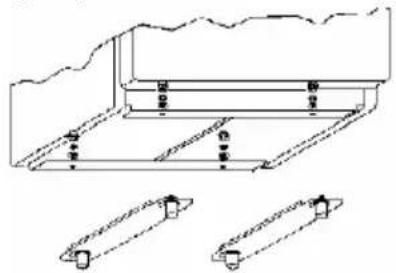

Tason säätäminen 17

Sähkökytkennät 18

Oppaan käyttäminen

Alla olevat symbolit helpottavat oppaan lukemista

Turvallisuusohjeet

Vaihekohtaiset ohjeet

Neuvot ja suositukset

Ympäristötietoa

Tärkeää turvallisuustietoa

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita tai vain vähän kokemusta ja tietämystä, paitsi siinä tapauksessa, että he ovat oppineet käyttämään laitetta valvonnan tai opastuksen alaisina heidän turvallisuudestaan vastaavan henkilön johdolla.

Tutustu käyttöohjeisiin HUOLELLISESTI n kuin asennat laitteen aloitat käytön.

Asentaminen

• Tämän lieden saa asentaa vain ammattitaitoinen asentaja. Laite on asennettava valmistajan ohjeiden mukaisesti.
• Liesi on painava. Siirrä varoen.
• Poista kaikki pakkausmateriaalit ennen lieden käyttöä.
• Varmista, että verkkovirta on sama kuin laitteen kilvessä mainittu.
• Älä tee lieteen mitään muutoksia.

Lapsiturvallisuus

• Liesi on tarkoitettu vain aikuisten käyttöön. Älä anna lasten leikkiä liedellä tai sen läheisyydessä.
• Liesi kuumenee voimakkaasti käytön aikana. Pidä lapset poissa lieden läheisyydestä, kunnes se on jäähtynyt.
• Lapset saattavat vahingoittaa itseään vetämällä kuumia astioita alas liedeltä.

Käytön aikana

• Tämä liesi on tarkoitettu ainoastaan kotitalouskäyttöön. Sitä ei ole suunniteltu ravintola- tai suurtalouskäyttöön.
• Älä käytä liettä, jos se on kosketuksissa veteen. Älä käytä liettä, kun kätesi ovat märät.
• Kun liesi ei ole käytössä, että sen säätimet ovat asennossa '0' (pois päältä).

• Kun käytät muita sähkölaitteita, varmista, että laitteiden johdot eivät pääse kosketuksiin lieden kuumien pintojen kanssa.

• Älä laita keitinlevyille helposti kaatuvia astioita. Ne voivat aiheuttaa vahinkoja kaatuessaan tai läikkyessään.

• Älä koskaan jätä liettä ilman valvontaa kun käytät öljyä tai rasvaa ruoanlaittoon.
• Liesi on pidettävä aina puhtaana. Rasvan ja ruoantähteiden pinttyminen saattaa aiheuttaa tulipalon.
• Älä koskaan käytä muovisia astioita uunissa tai keitinlevyillä. Älä koskaan peitä mitään lieden osaa alumiinifoliolla.
• Varmista, että ilma pääsee aina vaihtumaan esteettömästi uunin ilmanvaihtoaukon kautta. Ilmanvaihtoaukko sijaitsee lieden päällä keitinlevyjen takana.
• Pilaantuvia ruoka-aineita, muoviesineitä tai aerosoleja ei saa säilyttää lieden yläpuolella niiden syttymisvaaran vuoksi.
• Laite on varustettu kannella: kansi toimii pölysuojana ollessaan kiinni ja roiskesuojana ollessaan auki. Älä käytä kantta muihin tarkoituksiin.
• Käytön jälkeen lieden kantta EI SAA sulkea, ennen kuin uuni ja keitinlevyt ovat täysin jäähtyneet.

Huolto

- Lieden huolto- ja korjaustyöt saa tehdä vain valtuutettu huoltoasentaja. Korjaukseen saa käyttää vain hyväksyttyjä alkuperäisvaraosia.

Ympäristötietoa

• Hävitä pakkausmateriaalit asennuksen jälkeen turvallisesti ja ympäristöystävällisesti.
• Kun vanha liesi poistetaan käytöstä, estä käyttö leikkaamalla virtajohto irti.

Säilytä tämä opas mahdollisten ongelmien varalta. Jos omistaja vaihtuu, anna opas hänelle.

Laitteen kuvaus

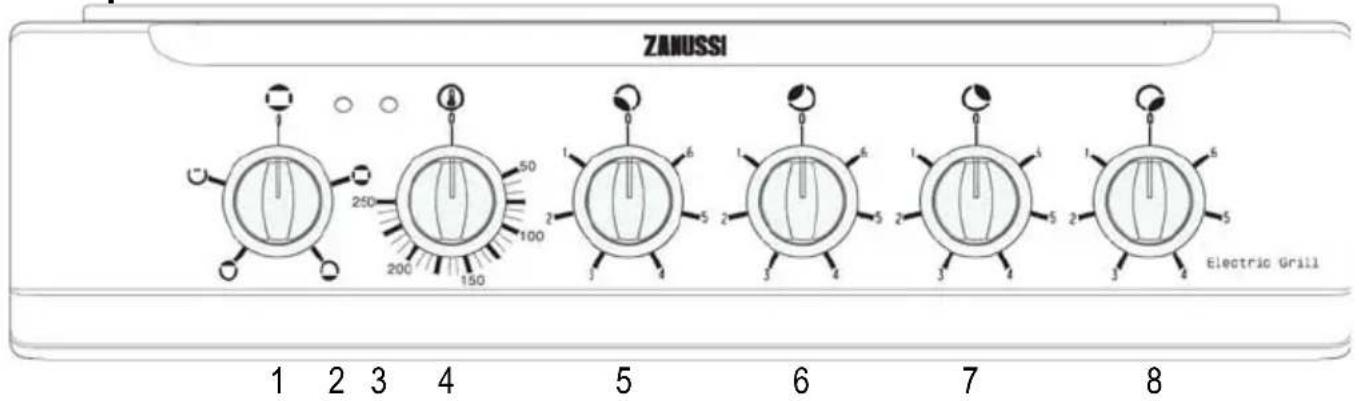

Säätöpaneeli

1. Uunin toimintokytkin
2. Keittoalueiden merkkivalo
3. Uunin termostaattikytkin

4. Uunin termostaatin merkkivalo

5. Vasemmanpuoleisen etulevyn säädin

6. Vasemmanpuoleisen takalevyn säädin
7. Oikeanpuoleisen takalevyn säädin
8. Oikeanpuoleisen etulevyn säädin

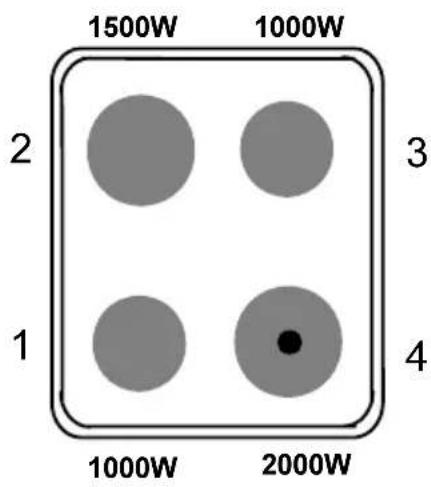

Keitinlevyt

1. Keitinlevy ∅ 145 - 1000W
2. Keitinlevy ∅ 180 - 1500W
3. Keitinlevy ∅ 145 - 1000W
4. Keitinlevy ∅ 180 - 2000W

Laitteen käyttö

Kuumenna uuni tyhjänä ennen sen ensimmäistä käyttöä. Ensikäytön aikana uunista saattaa tulla epämiellyttävää hajua. Tämä on täysin normaalia.

1. Ota kaikki uunin varusteet pois uunista.
2. Poista mahdolliset tarrat tai suojakalvot.
3. Kuumenna uuni kääntämällä uunin toimintokytkin 250 asteen lämpötilaan noin 45 minuutin ajaksi.
   Suorita toimenpide uudelleen kääntämällä uunin toimintokytkin grillitoiminnon asentoon noin 5-10 minuutin ajaksi.

Pese uunin varusteet lämpimällä vedellä ja miedolla pesuaineella. Huuhtele ja kuivaa huolellisesti.

Sähköuunissa on kolme lämpövastusta:

• kaksi lämpövastusta uunia varten (yläja alavastus),
• yksi grillivastus, joka sijaitsee katon keskiosassa. Grillauksen aikana luukun tulee olla kiinni.

Käyttö

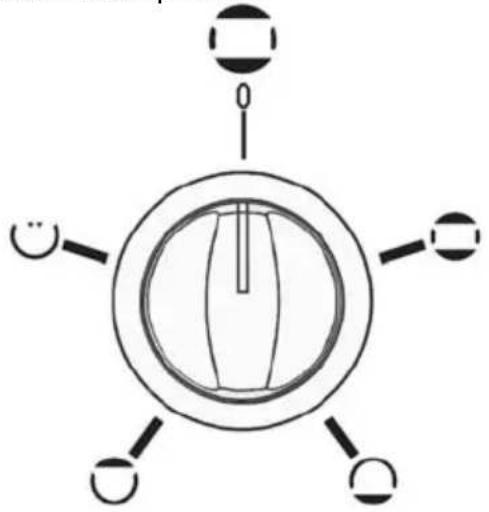

Uunin toimintokytkin

0 - Pois päältä

Perinteinen toiminta – ylä- ja alavastus

ovat käytössä. Tällä toiminnolla voit valmistaa suosikkireseptejäsi ilman lämpötilan säätämistä. Tässä toiminnossa uuni on esikuumennettava.

Uunin alavastus - voit kohdistaa lämmön stään ruoan pohjaan.

Uunin ylävastus - voit kohdistaa lämmön stään ruoan pintaan.

Grilli - Grilliä ei voi käyttää samanaikaisesti uunin kanssa. Uunin luukun on oltava kiinni grillauksen aikana.

Huomio: käytä grillitoiminnossa korkeintaan lämpötilaa 210 °C.

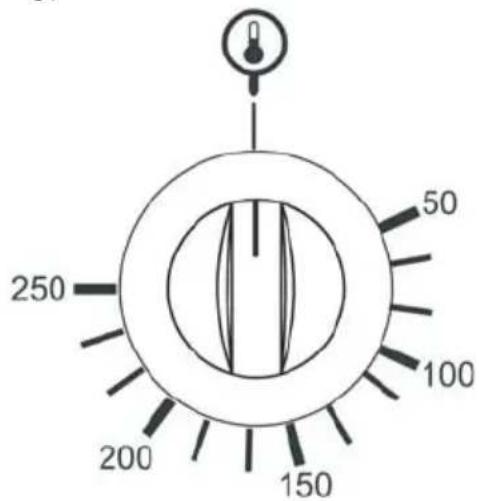

Uunin termostaattikytkin

Lämpötila säädetään kääntämällä uunin termostaattikytkintä myötäpäivään.

Lämpötila näkyy käyttöpaneelilla.

Lämpötilan voi asettaa välille 50 °C - 250 °C.

Uunin käyttö

Laite kuumenee käytön aikana. Varo koskettamasta uunin sisällä olevia lämpövastuksia.

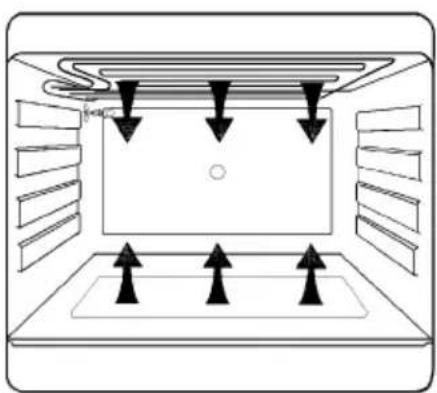

Termostaatin asento (Perinteinen toiminta)

Perinteisessä toiminnassa käytetään luonnollista lämmönsiirtymistä.

Uuni on esikuumennettava.

Toimenpiteet

Toiminto sopii pikkuleipien, kohoavien kakkujen ja muiden leivonnaisten paistamiseen.

1. Esikuumenna uuni kääntämällä uunin toimintokytkin haluamasi toiminnon asentoon

- noin 8 minuutin ajaksi, kun lämpötila on 50 °C - 150 °C,

- noin 15 minuutin ajaksi, kun lämpötila on 175 °C - 250 °C.

1. Laita ruoka uuniin.

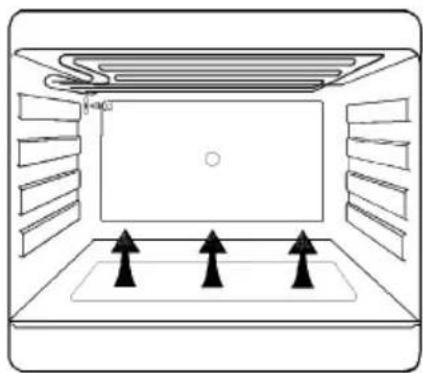

Vain uunin alavastus on toiminnassa. Tämä toiminto on suositeltava valmiin ruoan loppukypsennyksessä.

Uuni on esikuumennettava.

Toimenpiteet

1. Esikuumenna uuni kääntämällä uunin toimintokytkin asentoon ○ noin 10 minuutin ajaksi.

2. Laita ruoka uuniin.

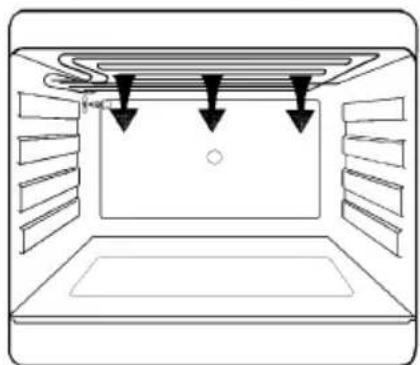

Tässä toiminnossa käytetään säteilylämpöä. Vain uunin ylävastus on toiminnassa. Tämä toiminto sopii valmiiden ruokien loppukypsennykseen, esimerkiksi lasagne, laatikkoruoat, juustokuorrutetut gratiinit jne.

Uunia ei tarvitse esikuumentaa.

Toimenpiteet

1. Laita ruoka uunin 3. kannatintasolle.

2. Käännä uunin toimintokytkin asentoon

Lämpövastusten kytkeminen pois toiminnasta. Käännä kytkin myötäpäivään asentoon 0.

Sähkögrilli

VAROITUS: uunin käsillä olevat osat kuumentua grillin käytön aikana. Pidä kaukana uunista.Uunin luukun on kiinni aina grillauksen aikana. Laite enee käytön aikana.

Grillipannu kuumenee käytön aikana. Käytä aina uunikintaita, kun otat tai laitat kuuman grillipannun uuniin/pois uunista. Huomio: käytä grillitoiminnossa korkeintaan lämpötilaa 210 °C.

Grillaus

Ylävastus kuumentaa uunia. Tämä toiminto sopii lihan grillaamiseen (naudanliha, sianliha jne.), kuumien juustoleipien valmistamiseen tai valmiin ruoan ruskistamiseen.

Uunia on valvottava grillauksen aikana. Pidä lapset kaukana uunista. Uunin luukun on oltava kiinni aina grillauksen aikana.

Grillaus

• Valmistele grillattava liha. Voitele liha kevyesti öljyllä kummaltakin puolelta.
• Laita liha grilliin.
  • Käännä uunin toimintokytkin asentoon

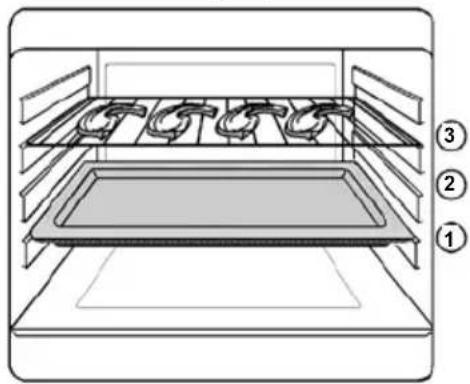

• Laita uunipannu kannatintasolle 1 (pannu kerää tippuvan rasvan ja nesteen).
• Laita grillipannun alusritilä kannatintasolle 2 tai 3 grillattavan lihan paksuudesta riippuen.

- Käytä kannatintasoa 3, jos grillattavat tuotteet ovat ohuita (leipä, pekoni, makkarat, pienikokoiset kalat jne.)

• Käytä kannatintasoa 2, jos grillattavat tuotteet ovat paksuja (naudanpihvit, suurikokoiset kalat, broileri).
• Kun ensimmäinen puoli on ruskistunut, käännä liha. Varo pistämästä reikiä lihaan, jotta lihaneste ei valu pois.
• Grillaa toinen puoli.
• Mausta suolalla grillauksen jälkeen.

Paistoaika määräytyy lihan paksuuden eikä siis sen painon perusteella.

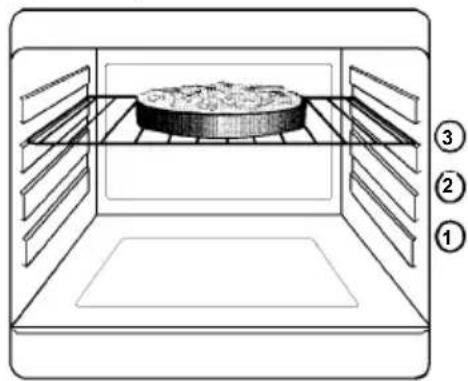

• Käännä uunin toimintokytkin asentoon
• Laita ruoka ritiälle ja ritiä kannatintasolle 2 tai 3.
• Anna ruoan olla grillivastuksen alla muutaman minuutin ajan.

Uunin termostaatin merkkivalo

Merkkivalo syttyy, kun lämpötila valitaan ja palaa siihen saakka, kunnes uuni on kuumentunut valittuun lämpötilaan.

Vihjeitä ja neuvoja

Kosteuden tiivistyminen ja höyry

Kun ruokaa kypsennetään uunissa, siitä lähtee höyryä samalla tavoin kuin kiehuvasta kattilasta. Uunin ilmanvaihtoaukko päästää osan höyrystä ulos. Tästä huolimatta on syytä varoa uunista purkautuvaa höyryä ja kuumuutta ja pysyä riittävällä etäsyydellä luukkua avattaessa. Jos höyry joutuu kosketuksiin viileän pinnan kanssa uunin ulkopuolella, esim. kalusteet, se tiivistyy ja muodostaa vesipisaroita. Tämä on täysin normaalia, eikä uunissa ole tällöin mitään vikaa. Voit välttää kalusteiden haalistumisen pyyhkimällä tiivistyneen kosteuden ja tahrat säännöllisesti pois niiden pinnalta.

Uuniastiat

Käytä uuninkestäviä astioita, jotka kestävät 250°C lämpötilaa.

Uunivuokia tms. ei saa laittaa suoraan uunin pohjalle.

Ruoan laittaminen uunissa

- Sammuta uuni 5 minuuttia ennen kypsennysajan päättymistä, jolloin voit kypsentää ruoan loppuun jälkilämmöllä ja säästää energiaa.

Sen jälkeen merkkivalo syttyy ja sammuu ilmaisten lämpötilan ylläpitämisen.

Keittoalueiden merkkivalo

Merkkivalo syttyy, kun joku keittoalue kytketään toimintaan ja palaa keittoalueiden käytön ajan.

Uunin valo

Uunin valo syttyy, kun uunin toimintokytkintä käännetään ja palaa uunin toiminnan aikana.

• Astian paksuus, materiaali ja väri vaikuttavat ruoanlaiton lopputulokseen.
• Tietyt ruoka-aineet laajenevat kypsennettäessä. Varmista siis, että astia on riittävän suuri.
• Grillattaessa voit ehkäistä rasvan valumista uuniin käyttämällä sopivan kokoista riittävän korkeareunaista astiaa.
• Kypsentäessäsi broileria tai makkaroita, tee niihin ensin reikiä haarukan avulla. Näin vältät rasvan roiskumisen.
• Käytä uuninkestäviä lasivuokia tehdessäsi kohokkaita.

Astioiden ominaisuuksien vaikutus ruoanlaittoon

Astioiden paksuus, lämmönjohtamiskyky, väri jne. vaihtelevat ja tämä vaikuttaa siihen, millä tavalla lämpö siirtyy ruokiin.

A Alumiiniastiat, saviastiat, lasiset uunivuoat ja kirkkaat astiat kypsentävät miedommin, eivätkä ruskista ruokaa pohjasta.
B Emaloidut valurauta-astiat, eloksoidut alumiiniastiat, teflon-pinnoitetut alumiiniastiat ja tummat, raskaat astiat kypsentävät voimakkaammin ja ruskistavat ruoan myös pohjasta.

Keitinlevyt

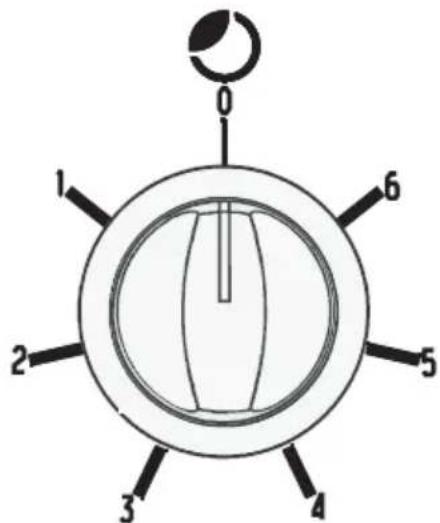

Kytke keitinlevy päälle kääntämällä vastaava säädin haluttuun voimakkuuteen.

Säädin on numeroitu 0 - 6.

0 - pois päältä

1 - minimi

6 - maksimi

Keitinlevyjen säätimiä voi kääntää sekä myötäpäivään että vastapäivään. Kytke keitinlevy pois päältä kääntämällä vastaava säädin asentoon "0".

Liedessä on kahden tyyppisiä keitinlevyjä:

Tavalliset keitinlevyt

Suosittelemme kuumentamaan levyä aluksi hetken ajan maksimiteholla (6) ja säätämällä sen jälkeen haluttuun lämpötilaan.

Pikalevy (etuoikealla)

Pikalevy on merkitty punaisella pisteellä ja se kuumenee nopeammin kuin tavalliset keitinlevyt.

i Punainen piste kuluu ajan myötä pois, mutta sillä ei ole merkitystä levyn toiminnan kannalta.

i Tärkeää: ensimmäistä kertaa keitinlevyjä käytettäessä saattaa esiintyä hieman savua ja epämiellyttävää tuoksua. Tämä on aivan normaalia ja menee ohi muutamassa minuutissa.

Keitinlevyjen merkkivalo (punainen)

Tämä merkkivalo syttyy, kun jokin levyjen säätimistä kytketään päälle. Valo palaa levyn ollessa päällä.

⚠️ Älä aseta keitinlevyn päälle mitään helposti sulavaa.

Seuraavassa taulukko sisältää suositukset sopiviksi keitinlevyn lämpötiloiksi:

pois päältä 0
Hyvin mieto 1	Ruoan pitäminen lämpimänä Voin ja suklaan sulattaminen
Mieto 2 Kermakastikkeiden valmistus, hauduttaminen, vanukkaiden valmistus, kananmunien paistaminen
Hiljainen 3 Paistetut vihannekset ja hedelmät, jäisen ruoansulatus, veden tai maidon keittäminen
Keskitaso 4 Keitetyt perunat, tuoreet kasvikset, pasteijat, keitot, lihaliemet, ohukaiset, kala
Kuuma 5 Suuret haudutettavat ruoat, lihakääryleet, kala, munakkaat, paistit
Hyvin kuuma 6 Pihvit, leikkeet ja käristykset

Vihjeitä ja neuvoja

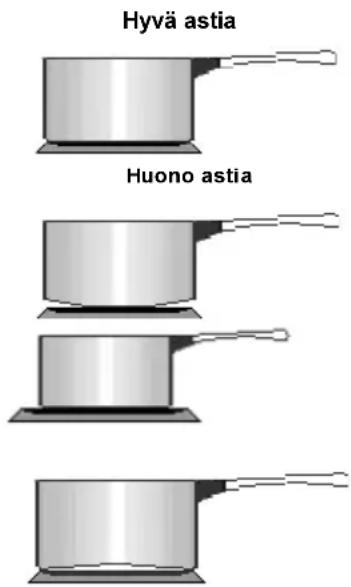

Hyviltä paistinpannuilta ja kattiloilta vaadittavia ominaisuuksia:

• Niiden tulisi olla melko vankkarakenteisia.
• Niiden tulee olla keitinlevyn kokoisia tai hieman suurempia, jotta käyttö olisi tehokasta. Ne eivät saa olla levyä pienempiä.
• Hyvän kosketuksen saamiseksi keitinlevyyn niiden pohjan on oltava tasainen. Tämä on erityisen tärkeää kun käytetään painekattiloita ja korkeita paistolämpötiloja.

Kun neste alkaa kiehua, alenna heti levyn lämpötilaa sen verran, että nesteen kiehuminen on juuri ja juuri havaittavissa. Voit sammuttaa levyn vähän ennen ruoan valmistumista ja kypsentää sen loppuun jälkilämmöllä.

⚠️ Voit välttää nesteiden läikkymisen levyille käyttämällä riittävän suuripohjaisia pannuja ja kattiloita. Älä koskaan jätä tyhjää levyä päälle, tai tyhjänä olevaa kattilaa tai pannua päällä olevalle levylle.

⚠️ Älä kurkota kuuman lieden yli tai nojaa siihen. Käännä aina paistinpannujen ja kattiloiden kahvat seinään päin, ettet vahingossa pyyhkäise niitä lattialle, kun kuljet lieden ohi.

Noudata varovaisuutta paistaessasi kuumalla öljyllä tai rasvalla, sillä roiskeet syttyvät helposti palamaan.

Mikäli säätimien kääntämisessä ilmenee vaikeuksia, ota yhteyttä paikalliseen Electrolux-huoltopalveluun.

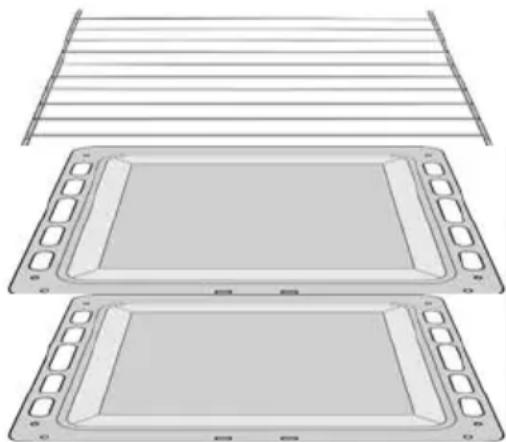

Laitteen lisävarusteet

Laitteen mukana tulevat seuraavat varusteet.

• Ritilä alustaksi vuoille tai padoille ruokien kypsennykseen (paistit, piirakkavuoat) Aseta uunivuoka ritilän keskelle, jolloin paino jakaantuu ritilälle tasaisesti.
• Uunipannu Tämä kerää rasvan ja paistiliemen paistamisen aikana. Laita alusta tasolle 2. Jos et käytä uunipannuja, poista ne uunista. Näiden varusteiden lisäksi suosittelemme ainoastaan uuninkestävien astioiden/patojen käyttöä (valmistajan ohjeiden mukaisesti).

Huolto ja puhdistaminen

Ennen huolto- ja

puhdistustoimenpiteitä liesi täytyy kytkeä IRTI virtalähteestä.

Puhdistusmateriaalit

Varmista ennen puhdistusmateriaalin käyttöä, että se soveltuu käyttötarkoitukseen ja on valmistajan suosituksen mukainen.

Puhdistusaineita, jotka sisältävät

valkaisuaineita, EI SAA käyttää, koska ne voivat himmentää pinnan kiiltäviä osia.

Voimakkaiden hankausaineiden käyttöä ei myöskään suositella.

Ulkopuolen puhdistaminen

Pyyhi säännöllisesti säätöpaneeli, uunin luukku ja luukun tiiviste pehmeällä, pesuaineliuokseen kastetulla kankaalla.

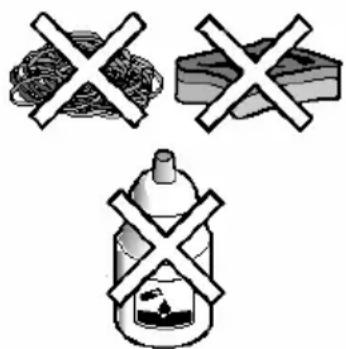

Jotta välttäisit uunin luukun lasilevyn

vaurioitumisen ja haurastumisen, vältä seuraavien käyttöä:

• Talouspuhdistus- ja valkaisuaineet
- Teflon-pannuille soveltumattomat kyllästetyt talouspyyhkeet
- Brillo- ja Ajax-pyyhkeet sekä teräsvillapyyhkeet
- Kemikaaleja sisältävät uunipyyhkeet ja - suihkeet
• Ruosteenpoistoaineet
- Kylpyammeisiin ja pesualtaisiin tarkoitetut tahranpoistoaineet

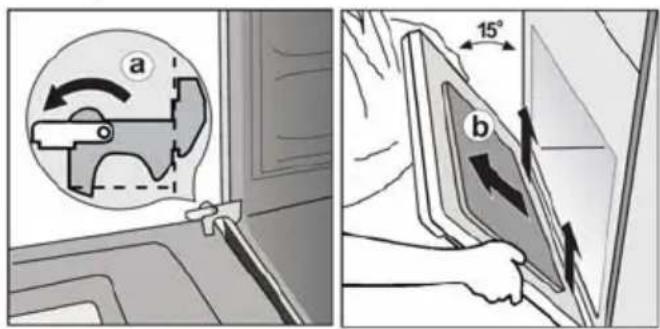

Uunin luukku voidaan irrottaa, jotta uunin puhdistaminen on helpompaa.

Käännä uunin luukku vaakasuoraan asentoon.

Käännä kummankin saranan salpa eteenpäin mahdollisimman pitkälle (a).

Käännä luukkua hitaasti sulkusuuntaan niin pitkälle kuin se menee, kunnes saranat irtoavat (b).

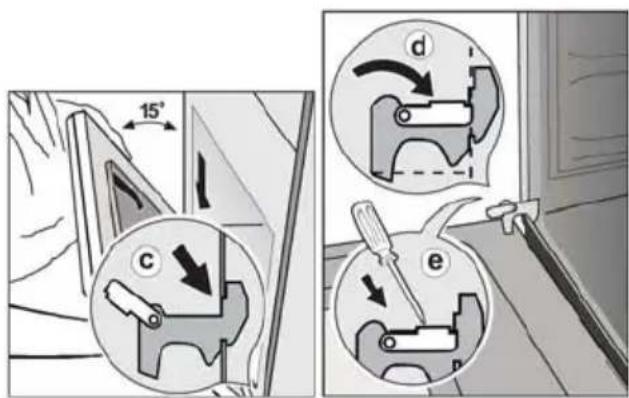

Uunin luukun asettaminen paikalleen

Luukku asetetaan takaisin paikalleen päinvastaisessa järjestyksessä.

Aseta luukun saranat takaisin kiinnitysaukkoihin (c). Tarkista, että saranat ovat tasaisesti oikeilla paikoillaan.

Kallista ovea hitaasti alaspäin. Tarkista, että luukun kulmat eivät osu alakehykseen. Jos kulmat osuvat alakehykseen, käännä luukku takaisin ylös ja kohdista saranat uudelleen).

Käännä salvat lopuksi taakse uuniin päin (d). Paina salpoja esimerkiksi ruuvitaltalla, jotta luukku sulkeutuu kunnolla (e).

Tarkista, että luukku avautuu ja sulkeutuu oikein.

Huomautus: Uunin luukun salvan käsittelyssä kannattaa olla varovainen. Salvan jousi saattaa lyödä salvan sormille.

Uunitila

Uunin emaloitu sisäpinta voidaan puhdistaa helpoimmin sen ollessa vielä lämmin. Pyyhi uunin pinta lämpimään saippuaveteen kastetulla kankaalla jokaisen käyttökerran jälkeen. Ajoittain voi olla tarpeen puhdistaa uuni perusteellisemmin. Käytä tällöin uuninpuhdistusainetta.

Lieden päällysosa

Lieden päällysosa on parhaiten puhdistettavissa sen ollessa vielä lämmin. Roiskeet on tällöin helpompi puhdistaa kuin kylmältä liedeltä. Pyyhi lieden päällysosa säännöllisesti pesuaineliuoksella kostutetulla rätillä. Vältä seuraavien käyttöä:

• talouspuhdistus- ja valkaisuaineet;
• teflon-pannuille soveltumattomat kyllästetyt talouspyyhkeet;
  • teräsvillaiset talouspyyhkeet;
• kylpyammeisiin / lavuaareihin tarkoitetut tahranpoistoaineet.

Mikäli lieden päällysosa on todella likainen, käytä puhdistamiseen sopivaa puhdistusainetta.

Keitinlevyt

Itse keitinlevyille joutuneet roiskeet on puhdistettava lämpimällä vedellä ja pehmeällä harjalla tai nailonista tai muovista valmistetulla patasudilla. Keitinlevyjen hoitoon on saatavilla kunnostusaineita alan liikkeistä (noudata valmistajien käyttöohjeita). Voit myös pyyhkiä levyt keittiöpyyhkeellä, jossa on hieman oliiviöljä. Näin estät levyjä ruostumasta. On syytä huomata, että tällöin seuraavan kerran keitinlevyjä käytettäessä saattaa esiintyä hieman savua ja epämiellyttävää tuoksua.

Kuivaaminen

Tärkeää: Kuivaa levyt puhdistamisen huolellisesti säätämällä ne miedolle lämmölle muutamaksi minuutiksi.

Voit säilyttää keitinlevyjen ulkonään hyvänä käsittelemällä ne ajoittain suolattomalla kasvisöljyllä tai sopivalla suoja-aineella. Kasvisöljyn käyttö: kuumenna levyä aluksi keskiteholla n. 30 sekunnin ajan ja sammuta levy. Kaada vain pieni määrä suolatonta öljyä kuivalle kankaalle tai talouspaperille. Levitä ohut kerros öljyä keitinlevyn pinnalle. Pyyhi liika öljy pois tarvittaessa. Kuumenna levyä keskiteholla n. 1 minuutin ajan.

Suoja-aineen käyttö: kuumenna levyä aluksi keskiteholla n. 30 sekunnin ajan ja sammuta levy. Levitä ohut kerros suoja-ainetta levylle. Kuumenna levyä voimakkaalla teholla 2-3 minuutin ajan. Hieman savua voi esiintyä, mikä on normaalia. (Huomautus: suoja-aineet eivät ole puhdistusaineita.)

Ruostumattomat teräsosat: ruostumattomille teräspinnoille joutuneet roiskeet värjäävät pinnan käytön myötä. Poista värjäytymät sopivalla ruostumattoman teräksen puhdistusaineella. Näin voidaan puhdistaa myös keitinlevyjen ympärykset.

Uunin merkkivalon vaihtaminen

Tarkista ennen lampun vaihtamista, että kaikki säätimet ovat pois päältä asennossa « 0 ».

Varmista, että uuni on kylmä ja että virta ei ole päällä.

Polttimon tyyppi on 15 W E14 (230/240V). Tämä erikoispolttimo kestäa korkeat lämpötilat 300° C asti. Polttimon saa tilaamalla.

Merkkivalo sijaitsee ylhäällä uunin takaosassa ja se vaihdetaan uunin sisäpuolelta.

• Kierrä merkkivalon suojakupu irti;
• Kierrä polttimo irti;
  • Laita uusi polttimo paikalleen;
• Kierrä suojakupu takaisin paikalleen.

Jos laite ei toimi asianmukaisesti, tarkista seuraavat kohdat, ennen kuin otat yhteyttä paikalliseen Electrolux-huoltopalveluun.

TÄRKEÄÄ: Jos kutsut huoltoasentajan alla luetelluista syistä, tai korjaamaan virheellisestä käytöstä tai asennuksesta johtuvaa vikaa, työstä peritään korvaus, vaikka laitteen takuu olisikin voimassa.

Ongelma Ratkaisu
Keitinlevy ei kuumene Tarkista:
	- onko laite kytketty verkkoon ja että laite saa virtaa
	- onko sulake palanut jakotaulusta
	- onko oikea säädin käännetty päälle.
Keitinlevy ei toimi tyydyttävällä tavalla Tarkista:
	- että keitinlevy on puhdas ja kuiva
	- että käytettävä astia on sopivan kokoinen levylle
	- että astian pohja on tasainen
	- että säätö on sopiva kyseiselle ruokatypille.
Uuni ei käynnisty Tarkista:
	- että kypsennystapa / lämpötila on valittu
	- että virta ja pääkytkin ovat päällä.
Ruokien kypsentäminen kestää liian kauan tai ne kypsyvät liian nopeasti	Tarkista:
	- lämpötila on säädettävä tarkemmin
Höyry ja tiivistynyt vesi jäävät ruokaan ja uunin sisälle.	- katso lisäohjeita tämän oppaan kohdasta "Uunin käyttö".
	- Jätä astia uuniin korkeintaan 15 - 20 minuutin ajaksi ruoan valmistumisen jälkeen.

Jos laite ei edelleenkään toimi kunnolla näiden tarkistusten jälkeen, ota yhteys paikalliseen huoltopalveluun. Ottaessasi yhteyttä huoltopalveluun, huoltopalvelu tarvitsee seuraavat tiedot:

1. Nimesi ja osoitteesi
2. Puhelinnumerosi
3. Selkeä ja yksityiskohtainen kuvaus viasta
4. Laitteen malli ja sarjanumero (katso kilvestä)
5. Laitteen ostopäivämäärä

Takuuehdot

Sopimuksen mukainen takuu

Yhden (1) vuoden takuu alkaen laitteen käyttöönottopäivästä. Valmistaja korvaa tällöin vahingoittuneet osat, paitsi niissä tapauksissa jotka on mainittu kappaleessa "Erityisehdot".

Takuun soveltamista koskevat ehdot

Takuun soveltamista varten asiakkaan tulee ottaa yhteys laitteen myyjään ja toimittaa tälle takuutodistus. Myyjällä voi kauppaehtojen mukaan olla velvollisuus korvata tai oikeus olla korvaamatta työ- ja kuljetuskustannuksia.

Erityisehdot:

Pyydämme huomioimaan, että takuu ei ole voimassa seuraavissa tapauksissa:

- vauriot, jotka johtuvat laitteeseen kohdistuvasta iskusta, epätavallisesta jännitevaihtelusta jne., asennusohjeiden puutteellisesta noudattamisesta, "Käyttöoppaan" ohjeiden vastaisesta tai väärästä käsittelystä, huonosta tai vääränlaisesta hoidosta tai laitteen asentamisesta tavalla joka ei noudata sähkön, veden tai kaasun toimittajien määräyksiä;

• jos käyttäjä on tehnyt laitteeseen muutoksia tai poistanut laitteen merkintöjä tai sarjanumeroita;
• jos korjaustyön tehnyt asentaja ei ole valmistajan tai myyjän valtuuttama;
• jos laitetta on käytetty kaupallisessa tarkoituksessa, suurtalouskäytössä, tms. käytössä, joka poikkeaa laitteen alkuperäisestä käyttötarkoituksesta, kotitalouskäytöstä;
• jos laite on ostettu ulkomailta tai sitä on korjattu siellä.

Huelto- ja varaosapalvelu

Kaikki korjaustoimenpiteet on tehtävä huolellisesti. Siksi suosittelemme, että otat kaikissa ongelmatapauksissa yhteyttä laitteen myyjään. Mikäli et tavoita myyjää, esim. muuton tai liiketoiminnan lopettamisen takia, ota yhteys valmistajan lähimpään edustajaan, joka neuvoo huolto- ja varaosapalvelun osoitteen.

Häiriöiden välttämiseksi pyydä varaosapalvelua toimittamaan ainoastaan valmistajan hyväksymiä varaosia.

Asennusohjeet

Tekniset ominaisuudet

Päällysosa Etuoikea		Keitinlevy ∅ 180 mm	2000 W
	Takaoikea	Keitinlevy ∅ 145 mm	1000 W
	Etuvasen	Keitinlevy ∅ 145 mm	1000 W
	Takavasen	Keitinlevy ∅ 180 mm	1500 W
Yhteisteho 5500 W
Uuni Uuni			Sähkötoiminen
	Uunin teho		1700W
	Grillaus		Sähkötoiminen
	Grillausteho		1800W
	Uunin valo		Polttimo 15W tyyppi E14
	Puhdistaminen		käsin puhdistus
Yhteisteho 1815 W
Virtalähde Jännite			230 /400 V
	Taajuus		50 Hz
Varusteet Uunipannu
	Grillin suojapelti		2 kpl emaloitua
Lieden yhteisteho 7315 W
Mitat Korkeus			880 - 890 mm
	Leveys		500 mm
	Syvyys		610 mm

Tämä laite on seuraavien EEC-direktiivien mukainen:

2006/95 - 90/683 ; (matalajännitedirektiivi) ja sen myöhemmät muutokset,

89/336 (sähkömagneettista yhteensopivuutta koskeva direktiivi)

93/68 (yleiset direktiivit) ja niiden myöhemmät muutokset.

Turvallisuusohjeet

• Tämän lieden saa asentaa vain ammattitaitoinen asentaja. Laite on asennettava valmistajan ohjeiden mukaisesti.
• Ennen kuin kytket laitteen sähköverkkoon, varmista että sähköverkon jännite ja taajuus ovat samanlaiset, kuin laitteen kilvessä mainitut.
• Tämä laite on asennettava ja kytkettävä voimassa olevien määräysten mukaisesti.
• Laitteen saa asentaa vain ammattitaitoinen asentaja.
• Asennuksessa on käytettävä kaapelityyppiä H05 RR-F.

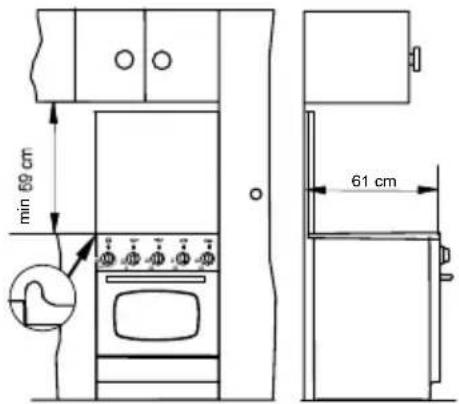

Laitteen sijoittaminen

mukaan "Luokkaan Y". Välittömästi lieden vierellä olevat pöydät tai huonekalut eivät saa olla korkeampia kuin liesi.

Liesi voidaan sijoittaa keittiöön, ruokailuhuoneeseen tms. huoneeseen. Sitä ei saa sijoittaa kylpy- tai suihkuhuoneeseen. Minimietäisyys palovaarallisiin materiaaleihin lieden yläpuolella on 690 mm (ks. kuva)

Tason säätäminen

Laitteen taso säädetään kiinnittämällä tuet jalkoihin mukana tulevien muttereiden ja välirenkaiden avulla, ks. kuva.

Liesi Kierekiistetöutlyipapatanvaslesutosmsää(äysten mm).

• Aseta alustalevy (3) siten, että joustimet (2) ylettävät jalkojen kierteisiin ja aluslevyn kiinnitin (4) on reikien (5) etupuolella.
• Vedä samanaikaisesti molemmilla käsillä levyä kohti laitetta, kunnes joustimet kiristyvät jalkoihin ja kiinnittimet menevät reikiinsä.

- Säädä jalkojen pituus.

! Kaikki tämän laitteen asentamiseen liittyvät sähkötyöt saa tehdä vain ammattitaitoinen sähköasentaja. Asennukset on tehtävä voimassa olevien määräysten mukaisesti.

Tämä liesi täytyy maadoittaa.

Valmistaja ei vastaa turvallisuusmääräysten laiminlyönneistä aiheutuvista vahingoista.

Liesi on tarkoitettu kytkettäväksi sähköverkkoon, jonka jännite on 230/400 V, taajuus 50 Hz.

Varmista ennen laitteen kytkemistä, että sähköverkon ominaisuudet ovat samat kuin laitteen kilvessä mainitut.

Lieden mukana tulee virtakaapeli. 3-johtiminen kaapeli on kytkettävä taulukossa 1 olevien ohjeiden mukaisesti.

Jos laite liitetään suoraan sähköverkkoon, on väliin asennettava moninapainen katkaisija, jossa kosketuspintojen minimietäisyys toisistaan on 3 mm.

Katkaisijan tulisi sijaita korkeintaan 2 metrin etäisyydellä liedestä ja olla helposti käytettävissä.

Katkaisija ei saa katkaista kelta-vihreää maadoitusjohtoa.

HUOMAUTUS: Maadoitusjohdon on oltava n. 4 cm pitempi kuin virta- ja nollajohdot.

Tärkeää

Jos virtakaapeli on vaurioitunut se on vaihdettava. Vaihtamisen saa tehdä vain valmistajan valtuuttama huoltopalvelu.

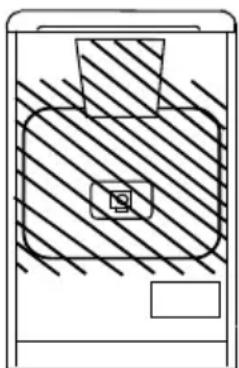

Varmista, ettei lieden virtajohto pääse kosketuksiin kuvassa viivoituksella merkittyjen osien kanssa.

LIEDEN TAKAOSA

Tarkista ennen kytkemistä:

• että talosi sulakkeet ja sähköjärjestelmä kestävät laitteen sähkövarauksen (ks. kilpi);
• että laitteen pistorasia tai moninapainen katkaisija ovat helposti tavoitettavissa asennettaessa.

Jatkotoimenpiteet

• Avaa ruuvit ja irrota laitteen takaosassa oleva suojakuori;
• Kytke virtakaapeli lieden haaroitusrasiaan taulukon 1 mukaisesti;
• Kiinnitä kaapelikiinnittimen avulla;
• Varmista, että haaroitusrasian kytkentä on sähköverkon ominaisuuksien mukainen.
• Kiinnitä suojakuori takaisin paikalleen

Taulukko nro 1

Kytkentätyyppi	Yksivaiheinen	Kolmivaiheinen	Kolmivaihe Y 3 + nollajohto	Kolmivaihe Y 2 + nollajohto
Kytkentähaarotusrasiaan
Sähköverkon jännite	230V~ 230V	3~ 400V 3N~ 400V	2N~
Lämmityselementti en jännite	230 V 230 V	230 V 230 V
Sulakekapasiteetti	25 A	20 A	16 A	25 A
Kaapeli	3 x 4 mm ^2	4 x 4 mm ^2	5 x 2,5 mm ^2	4 x 4 mm ^2

Takuu/Huolto

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662

(0,16 e/min +pvm), tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen

kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,16 e/min +pvm) . Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokävnnistä

- ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa.

Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjälikkeelle.

Euroopan takuu

Electrolux myöntää takuun tälle tuotteelle jäljessä luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi.Muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti:

• Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa.
• Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuehtojen mukaisesti.
• Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle.
• Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.
• Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti.

Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.

Innehåll
