KÄYTTÖOHJE SR-S2228D SAMSUNG

Lue tämä käsikirja ennen laitteen käyttöä ja säilytä se tulevaa tarvetta varten.

OMINAISUUDET

Energiaa säästävä jääkaappi!

- Tehonkulutus pidetään minimitasolla jääkaappi- ja pakastinosan erillisellä kylmän ilman jakelulla.

Nopeammat jäähdytysajat!

- Pikapakastus- ja pikajäähdytystoiminnot antavat mahdollisuuden pakastaa tai jäähdyttää ruoka nopeammin.

Suuri kosteus pitää ruuan tuoreena!

- Voit pitää ruoan, hedelmät ja vihannekset tuoreina, koska jääkaappisi käyttää erittäin kostutettua kylmää ilmaa. Tämä voi olla jopa 4-5 kertaa tehokkaampi kun tavallinen jääkaappi.

Hälytysääniä oven ollessa auki

- Jos jääkaapin ovi jätetään auki yli kahdeksi minuutiksi, itseilmaisu laukaisee varoitusäänihälytyksen. Tämä ominaisuus säästää energiaa ja suojaa säilytettäviä ruokia.

Runsas jään ja kylmän veden tuotto!

- Jäänveden jakolaitteet antavat jäätä ja kylmää vettä milloin tahansa.

Aseta usein käytettävät ruoat lisäjäähdytysosas- toon!

- Sinun ei tarvitse avata pääovea saadaksesi esiin lisäjäähdytysosastossa olevan ruoan. Tämä säästää aikaa ja rahaa.

Mikä on suurtehojakson (suurtehoinen monihöyrystinjakso) tarkoitus?

- Jääkaappi- ja pakastinosalla on kummallakin oma höyrystin. Tämän eristetyn järjestelmän ansiosta pakastin- ja jääkaappiosastot jäähtyvät niin nopeasti erikseen.

Ruoan tuoksu jääkaappiosastosta ei vaikuta pakastinosastossa olevaan ruokaan, koska näitä osastoja ei ole yhdistetty.

SISÄLTÖ

OMINAISUUDET....2

TURVALLISUUSVAROITUKSET....2

ASENNUS 4

ALKUTOIMENPITEET 5

SÄÄTÖPANEELI 6

LÄMPÖTILAN SÄÄTÖ, PAKASTIN / JÄÄKAAPPI .....7

JÄÄNANNOSTELIJA' KYLMÄN VEDEN ANNOSTELIJA

(JÄÄN & VEDEN ANNOSTELIJALLA VARUSTETTU MALLI) .....9

RUOANSÄILYTYS 10

KATSAUS JÄÄKAAPPIIN/PAKASTIMEEN....11

PAKASTIMEN OSIEN IRROTUS....12

JÄÄKAAPIN OSIEN IRROTUS....13

LISÄJÄÄHDYTYSOSASTO (KOTIBAARILLA VARUSTETTU MALLI) ....13

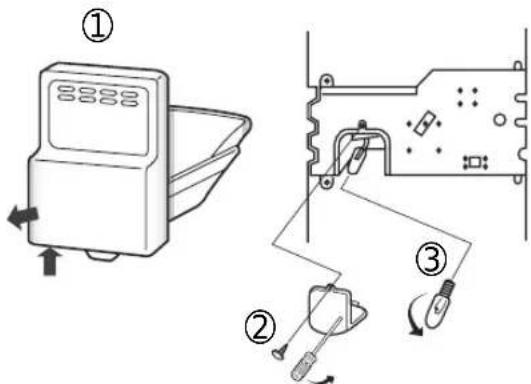

SISÄISEN POLTTIMON VAIHTO 14

JÄÄNTEKOSUODATIN 15

TARKASTUKSET ENNEN HUOLTOPYYNTÖÄ....15

TURVALLISUUSVAROITUKSET

VAROITUS	Osoittaa, että on olemassa hengen- tai vakavan vamman vaara.		Tarkoittaa kieltoa.
			Tarkoittaa purkamiskieltoa.
			Tarkoittaa kytkemiskieltoa.
HUOMAUTUS	Osoittaa, että on olemassa vammautumisen tai aineellisen vahingon vaara.		Tarkoittaa, että jotain pitää ottaa huomioon.
			Tämä symboli osoittaa, ettei virtapistoke saa olla kytkettynä pistorasiaan.
			Tarkoittaa, että jokin pitää maadoittaa sähköiskun estämiseksi.

Näiden varoitusten tarkoituksena on estää käyttäjien tai muiden henkilöiden vahingoittuminen. Muista ottaa ne huomioon. Kun olet lukenut nämä varoitukset, säilytä ne varmassa paikassa myöhempää käyttöä varten.

VAROITUS

Älä käytä moninapaisen liitinkappaleen kanssa.

•Tämä aiheuttaa potentiaalisen tulipalon vaaran.

Varmista, ettei jääkaapin takapuoli ole pusertanut kokoon tai vaurioittanut virtapistoketta.

- Vaurioitunut virtapistoke voi aiheuttaa tulipalon ylikuumenemisen vuoksi.

Älä anna veden roiskua tai valua jääkaapin päälle.

- Voi aiheuttaa tulipalon tai sähköiskun.

Älä käytä aerosoleja jääkaapin lähellä.

- Voivat aiheuttaa räjähdyksen tai tulipalon.

Älä aseta raskaita esineitä virtajohdon päälle.

• Voivat aiheuttaa tulipalon.

Älä kytke virtapistoketta märillä käsillä.

• Voi aiheuttaa sähköiskun.

Älä aseta vedellä täytettyä astiaa laitteen päälle.

- Voi johtaa tulipaloon tai sähköiskuun.

Älä sijoita jääkaappia kosteaan paikkaan tai paikkaan, jonne voi roiskua vettä.

- Sähkökomponenttien eristyksen heikkeneminen voi aiheuttaa sähköiskun tai tulipalon.

Älä säilytä haihtuvia tai palovaarallisia aineita jääkaapissa.

- Bentseenin, tinnerin, alkoholin, eetterin, nestekaa-sun tms. säilyttäminen voi aiheuttaa räjähdyksen.

Älä pura, korjaa tai muuta.

- Voi aiheuttaa tulipalon tai epänormaalin toiminnan, joka johtaa vahinkoon.

Vedä virtapistoke irti jääkaapin sisäisen polttimon vaihtamiseksi.

• Voi aiheuttaa sähköiskun.

Jos haluat hävittää jääkaapin, hävitä se oven ja sen tiivisteen poistamisen jälkeen.

- Jos lapsi leikkii jääkaapissa, ovi voi mennä kiinni ja lapsi voi jäädä ansaan. Tällöin lapsi kuolee tukehtumalla.

Muista maadoittaa.

- Jos laite ei ole kunnolla maadoitettu, se voi rikkoutua tai aiheuttaa sähköiskun.

HUOMAUTUS

Älä täytä liikaa ruokatavaroita jääkaappiin.

- Saattaa aiheutua vahinko, jos ruokaa putoaa ulos, kun ovet on avattu.

Alä pane pulloja tai muunlaisia lasiesineitä pakastimeen.

- Sisällön jäätyminen voi rikkoa lasin ja johtaa vahinkoon.

Jos pistorasia on väljä, älä kytke pistoketta.

- Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä irrota virtajohtoa vetämällä itse johdosta.

• Johtimen vaurio voi aiheuttaa tulipalon ja sähköiskun.
• Jos virtajohto on vaurioitunut, se pitää vaaran välttämiseksi vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai ammattitaitoisella henkilöllä.

Älä säilytä esineitä laitteen päällä.

- Oven avaaminen ja sulkeminen voi aiheuttaa esineiden putoamisen, mikä voi saada aikaan haavan.

Älä säilytä lääkkeitä, tieteellisiä materiaaleja tms. jääkaapissa.

- Tarkasta tuote-etiketit varmistaaksesi, ettei jääkaappisäilytystä ole kielletty.

Älä anna lasten roikkua ovessa.

Epänormaalin äänen, hajun tai savun yhteydessä vedä pistoke välittömästi irti ja ota yhteys SAMSUNG-huoltoon.

Älä koske sisäisen pakastinosan seinämiin tai pakastinosassa säilytettäviin tuotteisiin märin käsin.

- Tämä saattaa aiheuttaa paleltuman.

Älä laitta kättäsi jääkaapin alle.

- Terävä reuna voi aiheuttaa haavan.

Älä koskaan laita sormia tai muita esineitä annostelijaan tai jääkouruun.

Älä käytä märkää tai kosteaa liinaa puhdis- taessasi pistoketta. Pyyhi vieraat aineet pistokkeen metalliosasta.

- Sen käyttö sellaisenaan voi aiheuttaa tulipalon.

Siirrä sitä tarttumalla takakahvasta ja pohjakahvasta.

- Jos tämä laite kytketään irti sähköverkosta, tulee odottaa vähintään viisi minuuttia ennen kuin se kytketään takaisin.

Jos jääkaappia ei käytetä pitkään aikaan, vetäkää virtapistoke irti.

- Eristeen huononeminen voi aiheuttaa tulipalon.

ASENNUS

Laitteen oikealle ja vasemmalle puolelle sekä taakse asennuksen yhteydessä jätettävä 1 cmn tila antaa energiansäästöetua.

Jätä riittävästi tilaa asennettaessa tasaiselle pinnalle.

- Jos laitteesi ei ole vaakä-pystysuorassa, sisäinen jäähdytysjärjestelmä ei ehkä toimi.

Jääkaapin puhdistaminen.

- On välttämätöntä pyyhkiä jääkaappisi sisä- ja ulkopuoli puhtaaksi kuivalla tiskirievulla

Jääkaapin täyttäminen

Odota vähintään 2-3 tuntia laitteen kytkemisen jälkeen ennen kuin laitat sinne ruokaa tms.

Kun asetat jääkaappia vaaka-pystysuoraan, aseta etujalat takajalkoja korkeammiksi, jolloin voit avata ja sulkea oven helposti.

Irrota ensin jalkojen suojus ja aseta sitten jääkaappi oikean suuntaiseksi.

Jääkaapin vasemman puolen säätäminen.

- Käännä vasenta säätöruuvia jääkaapin saamiseksi oikeaan asentoon.

Jääkaapin oikean puolen säätäminen.

- Käännä oikeaa säätöruuvia jääkaapin saamiseksi oikeaan asentoon.

Jääkaappi pitää maadoittaa.

• Maadoituksen tarkoituksena on estää tehonhukka tai sähköisku, jonka aiheuttaa virtavuoto jääkaapista.
• Älä koskaan käytä kaasuputkia, puhelinlinjoja tai muita potentiaalisia ukkosenjohdattimia maadoitus-tarkoitukseen.

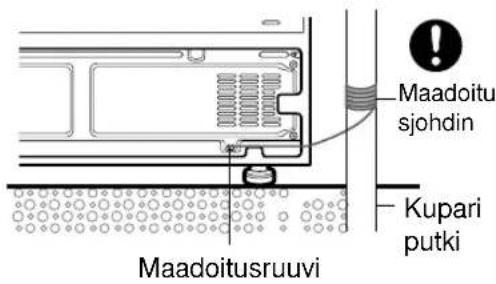

Jos virtapistokkeessa ei ole maadoitusliitintä

- Kytke maadoitusjohtimen (keltaineëvihreä tai vihreä johdin) toinen pää maadoitusruuviin ja toinen pää teräs- tai kupariputkeen, kuten vesijohtoputkeen.

ALKUTOIMENPITEET

On hyvä, jos testaat jääkaapin seuraavien kohtien mukaisesti. Jos jääkaappi ei käy, tarkasta virransyöttö ja sähkön tila. Jos et osaa tehdä tarkastuksia itse, ota yhteys SAMSUNG-huoltoon.

Aseta hyllyt ja lokerot, jotka irrotettiin kuljetusta varten, omille paikoilleen (katso sivuja 10-12).

Aseta lämpötilansäädin kylmimmälle lämpötilalle ja anna jääkaapin käydä tunti. Pakastinosan pitää olla hieman kylmentynyt ja moottorin pitää käydä tasaisesti aiheuttaen pehmeän, surisevan äänen.

Puhdista jääkaappi ja osat kuljetuksen ja pakkauksen yhteydessä tulleesta pölystä (katso sivua 13).

Aseta ruokaa kaappiin, kun jääkaapin lämpötila on riittävän matala. Oikean lämpötilan saavuttaminen kestää muutamia tunteja sen jälkeen, kun jääkaappi on käynnistetty.

Kun kytket jääkaapin päälle, sisäisen valaisimen pitää palaa jääkaapin oven ollessa auki.

Jääkaappiasi käyttää kompressori, joka kytkeytyy "päälle ja pois" sisäisen lämpötilan säilyttämiseksi. Kompressorin ollessa uusi se tarvitsee totutusjakson, joka voi kestää jopa 5 kuukautta. Tämän jakson aikana se voi toimia hieman äänekkäästi. Tämä on aivan normaalia eikä merkitse vikaa.

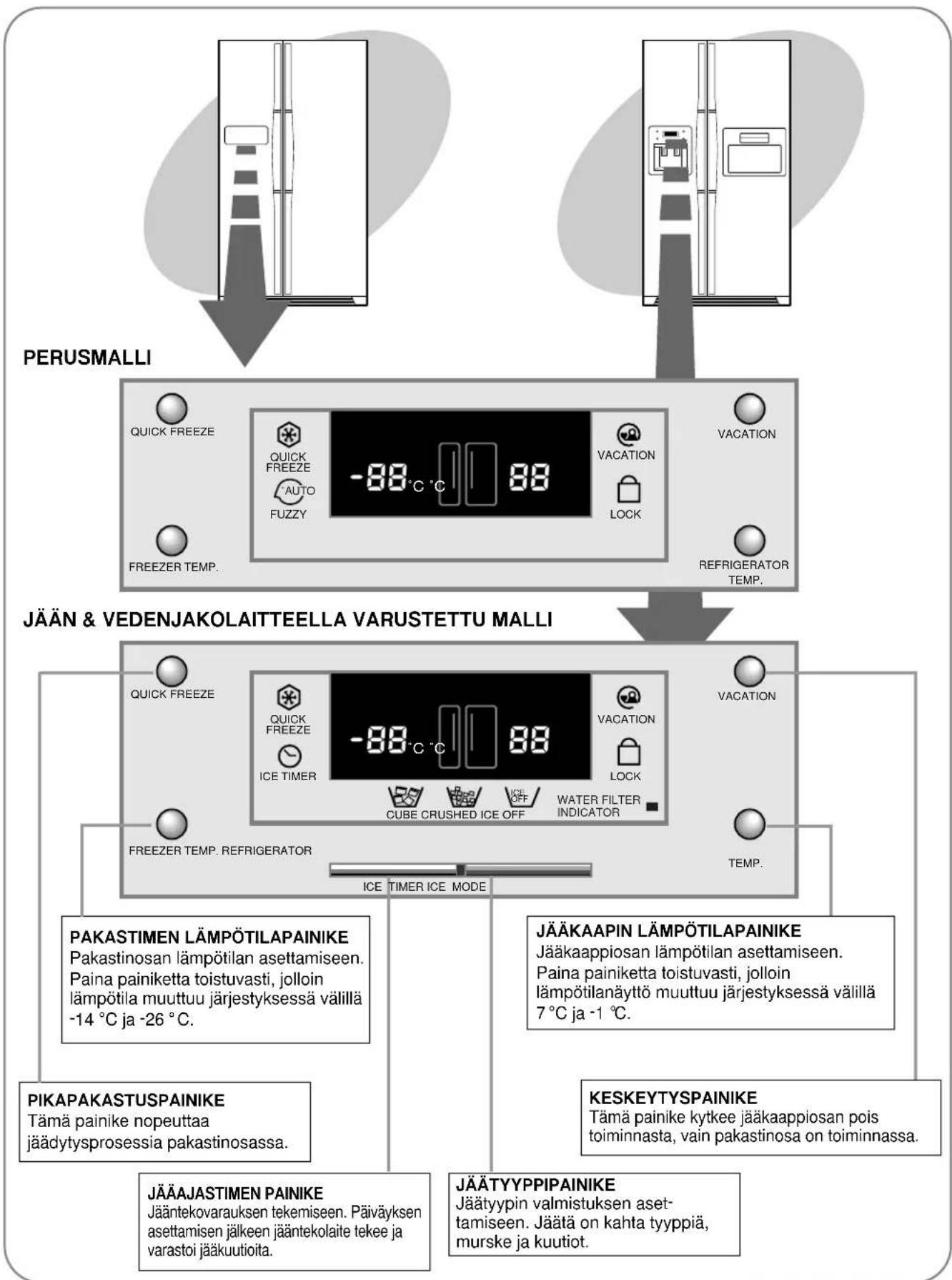

SÄÄTÖPANEELI

LÄMPÖTILAN SÄÄTÖ, PAKASTIN / JÄÄKAAPPI

Pakastinosa

• Pakastinosan lämpötilaa voidaan säätää välillä -14 °C ja -26 °C.
• Paina “Feezer Temperature” -painiketta toistuvasti, kunnes haluttu lämpötila on näytössä.
• Lämpötilannäyttö muuttuu järjestyksessä välillä -14 °C ja -26 °C. Kun näyttöön on tullut -26 °C, se palaa takaisin arvoon -14 °C.
• Näyttö palaa 5 sekunnin kuluttua takaisin näyttämään osaston keskilämpötilaa, joka muuttuu osaston saavuttaessa valitun uuden lämpötilan.

Jääkaappiosa

• Jääkaappiosan lämpötilaa voidaan säätää välillä 7 °C ja -1 °C.
• Paina “Refrigerator Temperature” -painiketta toistuvasti, kunnes haluttu lämpötila on näytössä.
• Lämpötilannäyttö muuttuu järjestyksessä välillä 7 °C ja -1 °C. Kun näyttöön on tullut -1 °C, se palaa takaisin arvoon 7 °C.
• Näyttö palaa 5 sekunnin kuluttua takaisin näyttämään osaston keskilämpötilaa, joka muuttuu osaston saavuttaessa valitun uuden lämpötilan.

Lämpötilannäyttö

Näyttää pakastinosan kulloisenkin lämpötilan ja asetuslämpötilan.

Osastonäyttö

Näyttää pakastinosan asetuslämpötilan ja pakastimen oven olemisen auki.

Lämpötilannäyttö

Näyttää jääkaappiosan kulloisenkin lämpötilan ja asetuslämpötilan.

Osastonäyttö

Näyttää jääkaappiosan asetuslämpötilan ja pakastimen oven olemisen auki.

ILMAISIMET (PERUSMALLI)

Quick Freeze (Pikapakastus)

• Tämä valo syttyy, kun painat “Quick Freeze” -painiketta.
• Paina painiketta uudelleen pikapakastustilan peruuttamiseksi. Pikapakastus palaa normaaliksi säätötilaksi automaattisesti 2 tunnin 30 minuutin kuluttua.

Fuzzy (Toiminnassa)

- Virtajohdon ollessa liitettynä pistorasiaan toimintailmaisin palaa. Kompressoria, puhallinta ja huurteenpoistolämmitintä ohjataan automaattisesti ruoan tilan pitämiseksi optimaalisena.

Vacation (pois käytöstä)

- Kun pois käytöstä -valo palaa, jääkaappiosa ei ole toiminnassa, mutta pakasti-nosa on. Paina painiketta uudelleen “pois käytöstä” -tilan kumoamiseksi. Muista poistaa ruoat jääkaappiosasta, kun “pois käytöstä” -tila on asetettu.

Lock (lukittu)

• Osoittaa, etteivät 4 painiketta käytä mitään toimintoja.
• Paina “Freezer Temperature”- ja “Refrigerator Temperature” -painiketta samanaikaisesti noin 3 sekuntia. Paina näitä kahta painiketta noin 3 sekuntia uudelleen toiminnon kumoamiseksi.

Jääkuutioita, jäämursketta tai ei jäätä

Jääkuutioiden valo palaa ensin.

- Jääntekotila valitaan järjestyksessä "Jääkuutioita" → "Jäämursketta" → "Ei jäätä".

- Paina "Ice Mode" -painiketta jäämurskeen tekemiseksi ja paina painiketta uudelleen jään tekemisen lopettamiseksi.

- “Ice Off” (ei jäätä) -tila kytkee pakastimen jääntekolaitteen pois toiminnasta, kunnes jääntekotilaksi muutetaan “Jäämurske” tai “Jääkuutioita”. Jos jääntekotila on “Ice Off” (ei jäätä), muista poistaa jääkuutiot astiasta.

Jääntekoajastin ja Pois käytöstä

• Paina "Ice Timer" painiketta jääntekovarausta varten.
• ICE OFF valitaan automaattisesti. Poista jää jääastiasta.

ICE TIMER

- Varauspäivät voidaan asettaa 3 päivän ja 31 päivän väliltä. Kun näyttö on saavuttanut arvon 31 päivää, se palaa takaisin 3 päivään. Esimerkiksi jos palaat 10 päivän kuluttua, aseta jääntekoajastin 10 päivään, jolloin jääntekolaite aloittaa jään valmistamisen noin 8 päivän kuluttua automaattisesti.

- Paina “Ice Mode” -painiketta jääntekoajastimen toiminnan peruuttamiseksi. Muista poistaa jääkuutiot astiasta ajastimen asettamisen jälkeen.

ICE MODE

• Jos sekä Pois käytöstä -tila ja Jääntekoajastin-tila valitaan, jääkaappiosa kytketään pois. Poista kaikki ruokatavarat jääkaappiosasta sulkematta vedensyöttöventtiiliä. Tarkasta, etteivät venttiili ja muut letkulitännät vuoda. Laite alkaa tehdä jäätä ajastimen aloitusaikana ja jääkaappiosa toimii normaalisti, kun Pois käytöstä -tila lopetetaan.
• Jos vain Pois käytöstä -tila, ei Jääntekoajastintilaa, valitaan, kun olet poissa pitemmän aikaa, sulje vedensyöttöventtiili. Jääkaappiosasto kytkeytyy pois ja ICE OFF (ei jäätä) valitaan. Poista ruokatavarat jääkaappiosasta sekä jäät jääastiasta.
• Jos Pois käytöstä -tila valitaan pitkän loman ajaksi, kaada pois noin 10 kupillista vettä vedenannostelijalla palattuasi kotiin.

Vesisuodattimen ilmaisin

- "Water Filter Indicator" (vesisuodattimen ilmaisin) -valo palaa ensin vihreänä. Paina "Ice Timer" -painiketta ja "Ice Mode" -painiketta samanaikaisesti noin 3 sekuntia vesisuodattimen asennuspäiväyksen nollaamiseksi.

ICE TIMER ICE MODE

• Vihreä valo muuttuu oranssinväriseksi 5 kuukauden kuluttua kertoen, että on aika varautua vesisuodattimen vaihtoon. Oranssi valo muuttuu punaiseksi 1 kuukauden kuluttua, 6 kuukautta vesisuodattimen vaih-don tai asennuksen jälkeen, kertoen että on aika vaihtaa vesisuodatin. Paina näitä kahta painiketta noin 3 sekuntia uudelleen toiminnan kumoamiseksi.
• Paina näitä kahta painiketta noin 5 sekuntia samanaikaisesti toiminnan kumoamiseksi. Paina “Ice Timer” -painiketta ja “Ice Mode” -painiketta noin 3 sekuntia samanaikaisesti vielä kerran tämän ilmaisimen kytkemiseksi pois.

JÄÄN TEKEMINEN (PERUSMALLI)

1 Vedä jääastia ulos.

2 Lisää vettä kunnes veden pinta on korkeusilmaisi- men tasalla.

3 Työnnä jääastia paikalleen.

Jääntekolaite tekee 10 jääkuutiota kerrallaan ja noin 100 kuutiota päivässä automaattisesti. Jääntekolaitteen suorituskykyyn voivat vaikuttaa sellaiset tekijät kuten pakastinosan lämpötila ja oven aukiolokertojen määrä. Kun laite kytketään toimintaan, "Jääkuutiot" valitaan automaattisesti.

Valitse jään tyyppi painettuasi ICE Mode -painiketta.

• Valitse Cubed Ice jääkuutioiden tekemiseksi.
• Valitse Crushed Ice jäämurskeen tekemiseksi.

Paina jäänannostelijan vipua mukilla.

• Aseta kuppi annostelijan lähelle, jotta estät jäiden menemisen ohi.
• Jos haluat käyttää jäänannostelijaa yhdessä kylmän veden annostelijan kanssa, käytä jäänannostelijaa ensin.

Älä koskaan laita sormia tai mitään esineitä annostelijan aukkoon.

Vesitoiminto voi annostella 6 lasillista vettä peräkkäin.

Odota kuuden peräkkäisen vesilasillisen jälkeen useita minuutteja varastoidun veden jäähdyttämistä uudelleen.

Kylmä vesi

• Paina vedenannostelijan vipua kupilla.
• Asennuksen jälkeiset 6 ensimmäistä lasillista vettä tulee heittää pois. Tämä auttaa poistamaan vedensäilytysastian muovisen tuoksun.

- Jos vesi ei ole kylmää. Jos kylmän veden annostelijasta tuleva vesi ei ole jäähdytettyä, tyhjennä lämmin vesi ja lisää jäätä jäänannostelijasta ennen kuin täytät lasisi vedellä.

Jääkaappi on varustettu annostelijapaneelin sisäpuolisella hikoilunestolämmittimellä ja se toimitetaan käyttäjälle lämmityskytkin "ON"-asennossa. Normaalissa käytössä olisi paras kääntää hikoilunestolämmitin pois päältä energian säästämiseksi lämmityskytkintä painamalla. Käännä hikoilunestolämmitin päälle hetkellä, jolloin annostelijapaneelin pinnalla tapahtuu hikoilua . (asento : ON)

RUOANSÄILYTYS

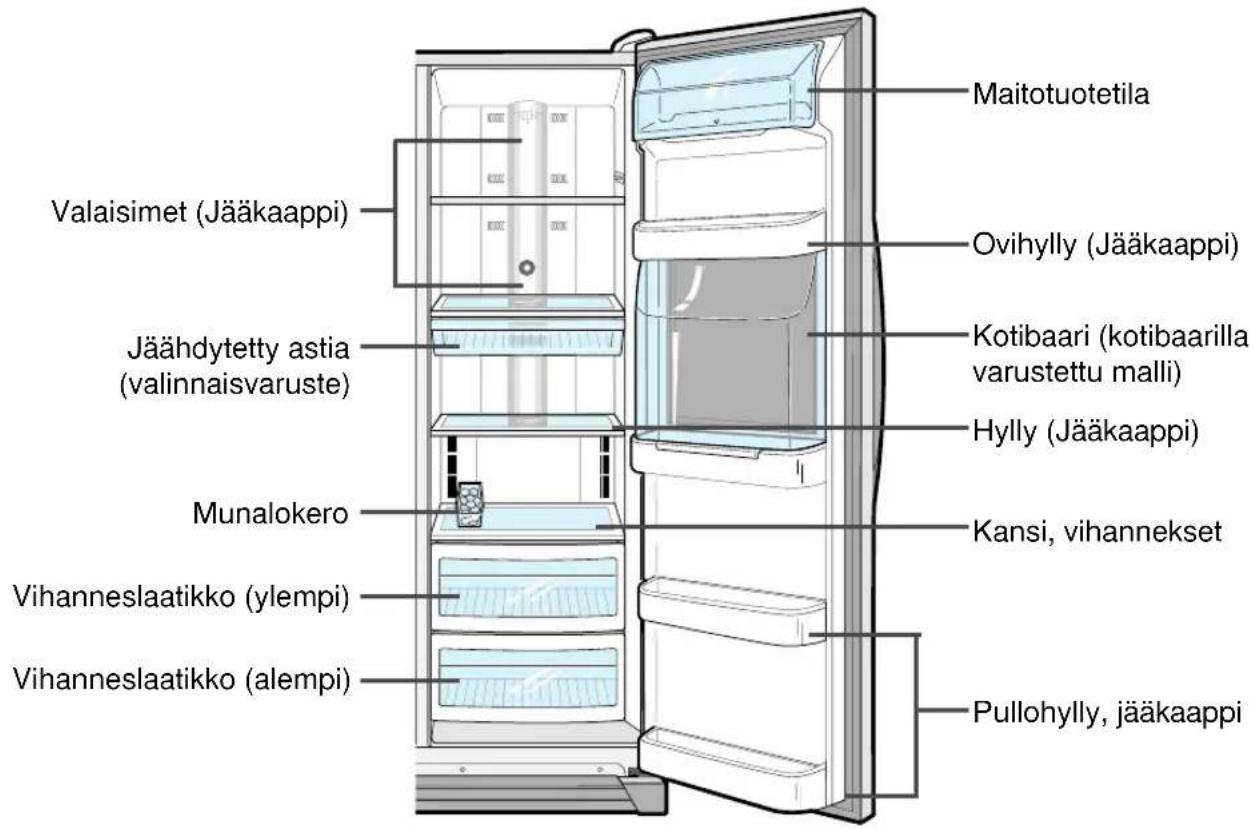

JÄÄHDYTETYN RUOAN SÄILYTYS

Vahvistettu lasihylly

- Vahvistettua lasihyllyä voidaan käyttää turvallisesti, koska se ei mene rikki, jos se putoaa.

Jäähdytysosasto (valinnaisvaruste)

- Tämä osasto auttaa säilyttämään ruoan maun ja pidentää sen tuoreutta. Käytä kylmennintä juuston, lihan, välipalojen, kalan tai muun pian käytettävän ruoan säilyttä

Kostea vihannesosasto

• Säilytä vihannekset tässä osastossa.
• Tämä osasto on ilmatiivis. Tämän vuosi

jäähdytysjärjestelmä ei vaikuta suoraan säilytettävään ruokaaan. Se pitää kosteuden ruoassa ja säilyttää ruoan tuoreuden pitkään.

Hedelmäosasto

• Säilytä hedelmät tässä osastossa
• Säilyttää tuoreuden pitkään ylläpitämällä ruoan kosteuden.

Maitotuoteosasto

- Voidaan käyttää ras- vapitoisen ruoan kuten voin ja juuston säilyttämiseen.

Monta ovihyllyä

- Voidaan käyttää pienpakkauksissa olevan ruoan, kuten maidon ja jogurtin, säilyttämiseen.

Lisäjäähdytysosasto(kotibarilla mallinen)

- Voidaan käyttää usein käytettävien tuotteiden, kuten juomien, säilyttämiseen.

Juomahylly

- Voidaan käyttää erilaisten pullojen, töllkien ja pahvira-sioiden säilyttämiseen.

Munalokero

- Pane munat munalokeroon ja aseta tämä sitten temperoidulle lasihyllylle.

PAKASTETUN RUOAN SÄILYTYS

Monta ovihyllyä.

- Pieniä pakastepakkauksia.

- Pakasteita voidaan säilyttää tällä.

Lihan ja kuvattujen tuotteiden säilytysosasto.

- Käytä tätä laatikkoa lihan ja kuivattujen tuotteiden säilyttämiseen. Säilytettävä ruoka tulee pakata kalvoon tai muuhun sopivaan materiaaliin.

Ovihylly.

- Pakastettuja tuotteita, kuten jäätelöä, voidaan säilyttää tässä.

Jääkourun ja jääntekolaitteen kansi.

- Älä työnnä sormia, käsiä tai mitään esineitä jääkourun ja jääntekolaitteen kanteen.

PERUSMALLI
AUTOMAATTISELLA JÄÄNTEKOLAITTEELLA VARUSTETTU MALLI

PAKASTIMEN OSIEN IRROTUS

Temperoitu lasihylly pakastinosassa

- Vedä hyllyä ulos kunnes se pysähtyy. Nosta sitten ylöspäin ja poista.

Monitoimihylly ja ovihylly

- Tartu monitoimihyllyyn ja ovihyllyyn molemmin käsin ja nosta ylöspäin.

Lihan ja kuivattujen tuotteiden säilytyslokero

- Irrota vetämällä lokero ulos ja nostamalla hie-man.

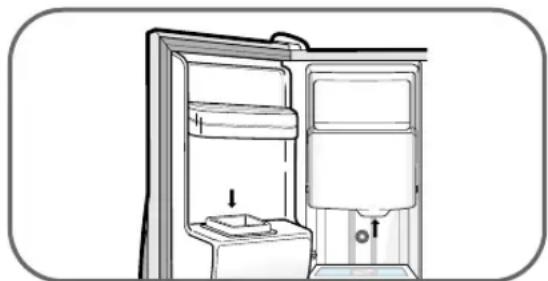

Jäänsäilytysastia ja jääastia

- Irrota jäänsäilytysastia vetämällä sitä eteenpäin.

Irrota sitten jääastia. (Vain perusmalli)

Alaritilä

- Kun pakastimen ja jääkaapin ovet on avattu, irrota ritilä avaamalla 3 ruu-via.

- Asennettaessa laita ritilä paikalleen ja kiinnitä 3 ruuvia.

* Irrottamista ei suositella, ellei se ole välttämätöntä.

- Älä käytä irrotettaessa liikaa voimaa, se voi aiheuttaa vaurioita.

HUOMAA

JÄÄKAAPIN OSIEN IRROTUS

1 Jääkaappiosan temperoitu lasihylly.

- Vedä hyllyä ulospäin kunnes se pysähtyy. Nosta sitten hieman ja poista se.

3 Pullo- ja ovisuojus

- Pidä hyllyä molemmin käsin ja irroita nostamalla ylöspäin.

2 Kostea vihannesosastöjäähdytetty osasto ja kansi.

- Irrota tarttumalla kahvaan ja vetämällä osastoa ulospäin hieman nostaen. - Irrota kansi vetämällä eteenpäin.

LISÄJÄÄHDYTYSOSASTO (KOTIBAARILLA VARUSTETTU MALLI)

Lisäjäähdytysosastoon pääsemiseksi tartu osaston oven kahvaan ja vedä alaspäin.

- Lisäjäähdytysosasto antaa lisämukavuutta, koska jääkaapin pääovea ei tarvitse avata. Lisäksi tämä säästää energiaa.

On suositeltavaa käyttää lisäjäähdytysosastoa usein käytettäville tuotteille, kuten juomille.

On ovi avataan, sitä voidaan käyttää alustana esim. juomapulloille ja laseille.

- Älä naarmuta oven pintaa.

• Lisäjäähdytysosaston ovea ei pidä koskaan irrottaa. Lisäjäähdytysosasto ei voi toimia, jos ovi puuttuu.
• Varo lisäjäähdytysosaston ovea sulkiessasi jättämästä käsiäsi tai sormiasi siten, että ne voivat joutua puristuksiin tai vahingoittua.
• Käytettäessä avattua ovea alustana älä aseta sille painavia esineitä. ölä anna lasten roikkua ovesta. Laite saattaa vaurioitua.

VARUSTEIDEN PUHDISTUS

Sisäpuoli

• Puhdista osat käyttäen mietoa pesuainetta. Pyyhi sitten kuivalla liinalla.
• Varmista varusteiden pesun jälkeen, että ne ovat kuivia ennen käyttöä.

Ulkopuoli

• Pyyhi säätöpaneeli puhtaalla liinalla.
• Ovet ja ovenkahvat pitää puhdistaa miedolla pesuaineella ja tiskirievulla. Varmista, että ne kuivataan puhtaalla liinalla.
• Ulkopuoli tulee kiillottaa keittiövahalla kerran tai kahdesti vuodessa.

Takapuoli

- Käytä pölynimuria pölyn poistamiseksi kerran tai kahdesti vuodessa.

Jääveden annostelija ja poistoalusta (Jään' veden annostelijalla varustettu malli)

• Käytä kostutettua liinaa jään-vedenannostelijan puhdistamiseen. Pyyhi sitten kuvalla liinalla.
• Pidä Jääär-vedenannostelija ja poistoalusta kuivina.

Lisäjäähdytysosasto (Kotibaarilla varustettu malli)

- Käytä kostutettua liinaa lisäjäähdytysosaston puhdistamiseen. Pyyhi sitten kuivalla liinalla.

Kumiset oventiivisteet

- Jos kumiset oventiivisteet ovat likaisia, ovi ei sulkeudu kunnolla eivätkä jääkaappi ja pakastinosa voi toimia tehokkaasti. Muista puhdistaa ne miedolla pesuaineella ja kostutetulla liinalla. Pyyhi sitten kuivalla liinalla.

• Puhdistettaessa tai laitteen ollessa pitkään käyttämättömänä irrota pistoke pistorasiasta ja pidä kaappi kuivana pitämällä ovet auki.
• Älä puhdista suihkuttamalla vettä suoraan laitteeseen.
• Älä puhdista bentseenillä, tinnerillä tai autoissa käytettävällä liuottimella.

SISÄISEN POLTTIMON VAIHTO

Ennen sisäisen polttimon vaihtoa varmista, että laite on kytketty irti verkkojännitteestä. Jos koet polttimon vaihdon vaikeaksi, ota yhteys laitteen huoltoon.

PAKASTIMEN (VAIN PERUSMALLI) /JÄÄKAAPIN POLTTIMO

Kun olet asettanut ruuvitaltan (-) valaisinkotelon koloihin, paina nuolen suuntaan.

Vedä koteloa nuolen mukaisesti.

Kiinnitä valaisinkotelo polttimon vaihdon jälkeen.

PAKASTIMEN POLTTIMO (AUTOMAATTISELLA JÄÄNTEKO- LAITTEELLA VARUSTETTU MALLI)

1 Nosta ja vedä automaattisen jääntekolaitteen kansi (①) irti.
2 Käytä ristipääruuvitaltaa (+) valaisinkotelon (②) irrottamiseen.
3 Vaihda polttimo uuteen (③) ja asenna sitten valaisinkotelo ristipääruuvitaltan (+) avulla.
4 Asenna jääntekolaitteen kansi.

Mikä on jääntekosuodatin?

- Jääntekosuodatin on laite, joka poistaa epäpuhtaudet vedestä.

Kuinka asennan jääntekosuodattimen?

• Yhdistä hankittu jääntekosuodatin vesijohtoverkon hanaan. (Katso erillistä käsikirjaa.)
• Poista jääntekosuodattimessa olevat jäänteet laskemalla vettä sen läpi.

Kuinka usein jääntekosuodatin tulee vaihtaa?

• Keskimäärin 6 kuukauden välein, mutta olosuhteet voivat aiheuttaa eroja. (Veden laatu.)
• Vesisuodattimen osoitin muuttuu oranssin väriseksi, jolloin tulee ostaa uusi suodatin. Kun ilmaisin muuttuu punaiseksi, vaihda suodatin uuteen. Vesisuodattimia on saatavana laitteen myyjältä ja valtuutetusta huol-losta.

Kemikaalien suodattaminen ja puhdistusteho

- Jääntekosuodattimessa käytetään hiiltä hajujen, kemikaalien ja muiden epäpuhtauksien suodattamiseen.

TARKASTUKSET ENNEN HUOLTOPYNTÖÄ

Jääkaappi ei toimi lainkaan tai jäähdytys on heikkoa

• Tarkasta onko virtapistoke kytketty asianmukaisesti.
- Tarkasta onko verkkoliitännän varoke palanut vai ei.
- Osoittaako säätöpaneelin lämpötilanohjaus korkeampaa lämpötilaä
- Paistaako aurinko jääkaapille tai onko jääkaappi lämmönlähteen lähellä
- Onko jääkaapin takaosa liian lähellä seinää

Jääkaapissa olevat ruokatarvikkeet ovat jäätyneet

• Osoittaako säätöpaneelin lämpötilanohjaus mata-lampaa lämpötilaa
• Onko ympäristön lämpötila liian matalä
• Laitoitko vesipitoisia ruokia kylmään paikkaan, joka on syvällä jääkaappiosassa

Epätavallista surinaa tai ääntä

• Tarkasta onko asennuspaikka tasainen ja luja.
- Onko laitteen takaosa liian lähellä seinää
- Onko jotain tippunut jääkaapin taakse tai allë
- Tuleeko surina laitteen kompressoristä
- "Tikttäva" ääni voidaan kuulla laitteen sisältä, mutta se merkitse vikaa. Öäni tulee eri osien supistumisesta tai laajenemisesta jäähdytystoiminnon vaikutuksesta.

Jääkaapin etukulmat ja sivut ovat kuumia. Kastepisaroita muodostuu.

• Jääkaapin etukulmiin on asennettu lämmönpitävät putket kasteen estämiseksi.
• Kastepisaroita voi muodostua, jos ovea pidetään auki liian kauan tai vesipitoisia ruoka-aineita säilytetään pakkaamattomina jääkaappitilassa ympäristön lämpötilan ja kosteuden ollessa korkea.

Jäätä ei tule.

• Pysäytitkö jääntekotoiminnon
• Eikö säilytyslokerossa ole jäätä
• Ei vedensyöttöä tai yhteyttä jääkaapin vesiputkeen
• Onko lämpötila pakastinosassa liian korkeä (Muuta lämpötila matalammaksi)
• Annoitko kulua 12 tuntia asennuksen jälkeen Tämän ajan odottaminen on välttämätöntä ennen jään tekemistä.

Veden solinaa jääkaapissa

- Tämä on kylmäaineen solinaa, joka on jääkaapin sisällä voimakasta.

Tuoksua sisällä

• Pakkasitko tiiviisti voimakkaasti tuoksuvat ruoat tai muut aineet, joita säilytetään jääkaappiosassa.
• Pakkaa tiiviisti ruoat, joissa on voimakas tuoksu. Heitä pois pilaantuneet ruoat.

Huurretta pakastinosan seinillä

• Onko ilmankierto tukkeutunut
• Jätä tilaa ruokatavaroiden väliin, jotta ilma kiertää tehokkaasti.
• Onko ovi suljettu kunnollä

Ei vedensyöttöä

• Vesiputki suljettu tai ei liitäntää
• Vesiputki tukkeutunüt
• Onko vesisäiliö jäätynyt jääkaappiosan liian matalan lämpötilan vuoksi Valitse säätöpaneelista lämpimämpi asetus.

Ympäristön lämpötilarajat

Tämä jääkaappi on suunniteltu toimimaan ympäristön lämpötiloissa, jotka määrittelee tyyppikilvessä oleva lämpötilaluokka.

Lämpötilaluokka Symboli	Ympäristön Lämpötila
	Maksimi	Minimi
Laajennettu leuto SN 32°C (90°F) 10°C (50°)Leuto N 32°C (90°F) 16°C (61°F)Subtrooppinen ST 38°C (100°F) 18°C (64°F)Trooppinen T 43°C (109°F) 18°C (64°F)

HUOMAA : Sisäiseen lämpötilaan voivat vaikuttaa sellaiset tekijät kuten jääkaapin sijainti, ympäristön lämpötila ja oven avaamisen toistuvuus. Säädä lämpötilaa näiden tekijöiden kompensoimiseksi.

SAMSUNG

ELECTRONICS
