KÄYTTÖOHJE HHEU250 Hoover-Helkama

Kiitämme tämä tuotteen ostamisesta.

Ennen asennusta ja käyttöä pyydämme sinua lukemaan tämän käyttöohjeen huolellisesti läpi ja noudattamaan tarkasti siinä annettuja ohjeita ja tutustumaan turvallisuusohjeisiin, mikä takaa laitteen moitteettoman toiminnan.

Oman turvallisuutesi takaamiseksi laitteen saa asentaa vain siihen oikeutettu pätevä henkilö ja se on tehtävä voimassa olevien sähköasennusta koskevien sääntöjen mukaisesti.

Säilytä tämä ohjekirja tietyssä paikassa, niin että voit aina tarkistaa asioita siitä ja täten täyttää laitteelle myönnetyn takuun ehdot. Säilytä ostokuitti yhdessä takuutodistuksen kanssa.

Uuni ja keittotaso ovat tarkoitettu normaaliin kotitalouskäyttöön; ruuan valmistamiseen ja lämmittämiseen. Kaikki muu käyttö asiaankuulumatonta ja siitä saattaa aiheutua vaaratilanteita.

Valmistaja ja maahantuoja eivät vastaa tuotteen virheellisestä asennuksesta tai asiaankuulumattomasta käytöstä aiheutuvista vahingoista tai kustannuksista.

Sisältö

Osa 1 Laitteen kuvaus

• Kalusteisiin sijoitettava uuni
• Keraaminen keittotaso

Osa 2 Varoitukset ja turvallisuusohjeet

Osa 3 Asennus ja käyttöönotto

Osa 4 Erillisuunin ja keittotason käyttö

Osa 5 Puhdistaminen ja lampun vaihtaminen

Osa 6 Huolto ja laitteen kuljetus

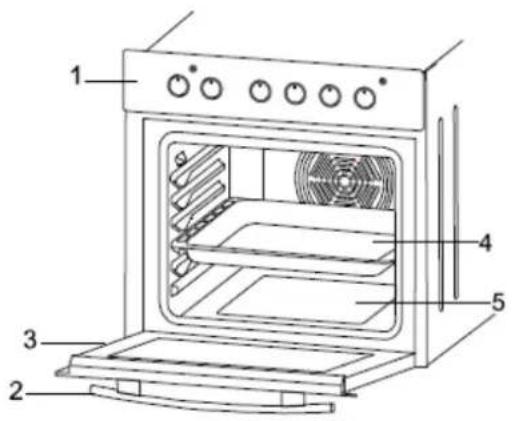

Osa 1: Laitteen kuvaus Erillisuuni

1. Ohjauspaneeli
2. Kädensija
3. Uunin luukku
4. Uunipannu
5. Alavastus
6. Ylävastus
7. Uuniritilä
8. Kannattimet

Keittotason ja uunin yhteensopivuus	HHEU250X	HHEU250W	HHEU450X	HHEU450W
HHKT605	√	√	√	√
HHKT606	√	√	√	√

Keraaminen keittotaso:

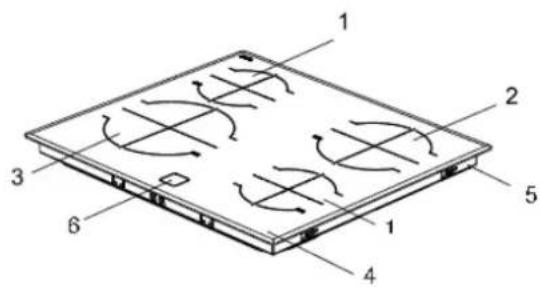

HHKT605

1. Takana vasemmallla: ∅ 145 (1 200 W)
2. Takana oikealla : ∅ 180 (1 800 W)
   3.Edessä vasemmalla: ∅ 210 (2 200W)
3. Edessä oikella: ∅ 145 (1200 W)
4. Keraamisen tason pinta
5. Keittotason alaosa
6. Jälkilämmön merkkivalo

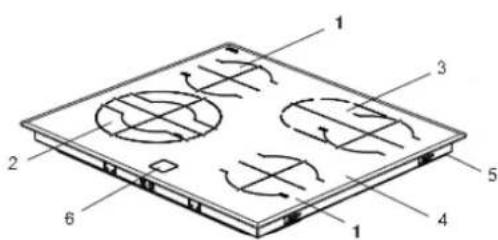

HHKT606

1. Takana vasemmalla: ∅ 145 (1 200 W)
   2.Edessä vasemmalla: kaksoiskeittoalue ∅ 145–210 (2200 W)
2. Takana oikealla: muuntuva keittoalue: ∅ 145-250 (1 800 W)
3. Edessä oikealla: ∅ 145 (1 200 W)
4. Keraamisen tason pinta
5. Keittotason alaosa
   6.Jälkilämmön merkkivalo

Osa 2: Varoitukset ja turvallisuusohjeet

- Tämä laite on tarkoitettu kotitalouskäyttöön kalusteisiin asennettavaksi - Tarkista, että laite ei ole vahingoittunut kuljetuksessa. Tarkista, että siinä ei ole mitään vaurioita. Jos huomaat vaurioita, ota välittömästi yhteyttä myyjään tai valtuutettuun huoltoliikkeeseen.

- Hävitä tai kierrätä pakkausmateriaalit asianmukaisesti. Puu voidaan polttaa, styrox ja muovikalvo kierrättää tai polttaa. Pidä pakkausmateriaalit lasten ulottumattomissa.

- Laitteen saa asentaa vain valtuutettu sähköasentaja voimassa olevien sähköasennusta koskevien säännösten mukaisesti. Valmistaja ei vastaa vahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta.

- Ennen kuin laite kytketään sähköverkkoon, on tarkistettava vastaavatko verkon jännite ja taajuus niitä, jotka on ilmoitettu laitteen arvokilvessä ja/tai pakkauksessa.

- Älä käytä laitetta ennen kuin asennus on suoritettu loppuun asti.

- Tarkista, että kytkimet ovat "0" asennossa, kun laite ei ole käytössä.

- Varmista, ettei liitäntäkaapeli jää puristuksiin asennuksen tai puhdistuksen yhteydessä.

- Mikäli liitäntäkaapeli on vioittunut, sen saa vaihtaa vain valtuutettu sähköasentaja

- Keittotaso ja uuni lämpenevät käytön aikana ja pysyvät kuumina vielä pitkään käytön jälkeenkin. Palovammojen estämiseksi laitteita ei pidä kosketella käytön aikana tai sen jälkeen. Varoita erityisesti lapsia.

- Älä pidä syttyviä aineita tai tavaroita laitteen/laitteiden lähellä kun ne ovat päällä.

- Huolehdi, etteivät muiden sähkölaitteiden johdot kosketa kuumia levyjä tai jää uunin luukun väliin.

- Laite vaatii riittävän ilmankiertotilan toimiakseen asianmukaisesti ja turvallisesti. Lue tarkkaan ohjeet laitteen asennuksesta ja noudata annettuja mittoja.

- Tämä käyttöohje on tarkoitettu usealle eri mallille, joten osa tässä ohjeessa mainituista ominaisuuksista ei ehkä kuulu valitsemaasi malliin. Huomioi eri mallien kuyat.

- Laitteen käyttöön perehtymättömät henkilöt saavat käyttää laitetta vain valvonnan alaisena. Pidä pikkulapset poissa laitteen läheisyydestä äläkä anna heidän leikkiä laitteella.

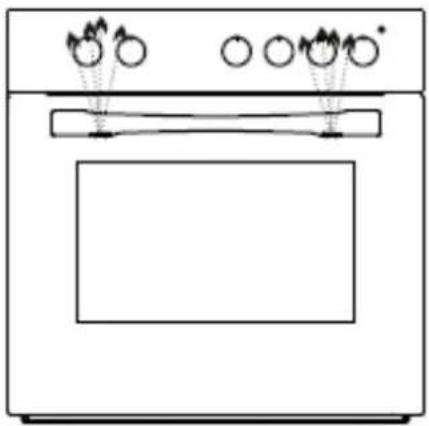

Kiinnitä huomioita seuraaviin seikkoihin käyttäessäsi laitetta:

- Noudata erityvistä huolellisuutta, kun laite kytketään maadoitettuun virtalähteeseen.

- Älä sijoita virtajohtoa lähelle laitteen kuumenevia osia

- Mikäli virtajohto vaurioituu, ota yhteys valtuutettuun sähköasentajaan tai huoltolijkkeeseen.

- Ennen uunin ensimmäistä käyttökertaa, aseta ylä-/alalämpö sekä termostaatti maksimiasentoon 45 minuutin ajaksi. Tämä saattaa aiheuttaa hajuja, minkä vuoksi on hyvä huolehtia tuuletuksesta.

- Älä kosketa uunin sisäosaa eikä vastusta kun uuni on kuuma

- Älä laita syttvviä tai palavia materiaaleia uuniin.

- Älä sijoita paperia, muovia, kangasta tai muita syttyviä materiaaleja keittotason välittömään läheisvyteen.

- Uunin ulkopuoli saattaa olla kuuma, kun uuni on ollut päällä. Pidä lapset poissa uunin läheisyydestä.

• Kun uunin luukku on auki, älä anna lasten kiivetä tai istua sen päällä.
• Keittotaso, jonka ohjaus tapahtuu uunin kautta, varmista, että keittotason liitäntä uunin on tehty.
• Varo, ettei liitäntäkaapeli, joka yhdistää keittotason ja uunin, jää puristuksiin asennuksen tai puhdistuksen yhteydessä.
• Älä koskaan käytä keraamista keittotasoa, jos siinä on halkeamia. Kytke se pois sähköverkosta ja ota yhteyttä valtuutettuun huoltoliikkeeseen!

Osa 3: Asennus ja käyttöönotto

Tämä nykyaikainen, tehokas ja käytännöllinen laite on valmistettu parhaista materiaaleista ja siihen on käytetty laadukkaita osia. Laite on moderni, käytännöllinen ja se täyttää nykyaikaisen ruuanlaiton vaatimukset täydellisesti. Lue käyttöohje huolellisesti läpi, jotta saavutat parhaan mahdollisen lopputuloksen eikä ongelmia esiinny.

Seuraavat annetut ohjeet sisältävät välttämätöntä tietoa laitteen oikeasta ja asianmukaisesta sijoittamisesta sekä huoltotoimenpiteistä. Asennusohjeita pitää noudattaa huolellisesti, erityisesti laitteen asentajan tulee lukea asennusohjeet.

3.1 Oikea sijoituspaikka

Laitteen oikeassa sijoittamisessa pitää huomioida alla olevat ohjeet, jotta vältytään myöhemmiltä ongelmilta ja vaaratilanteilta.

• Uunin sijoituksessa pitää huomioida, että uunin läheisyydessä ei ole herkästi syttyviä materiaaleja kuten esimerkiksi verhoja tai vahakangasliinoja jne.
• Kalusteiden, johon laite sijoitetaan, tulee olla 100 % lämmönkestäviä. Tämä koskee erityisesti vaneria, muovimateriaaleja, liimaa ja lakkaa.
• Kuvassa 1 on esitetty kalusteiden minimietäisyydet keittotasosta ja liedestä.
• Mikäli keittotason yläpuolelle on sijoitettu liesituuletin, minimietäisyys keittotasosta on 65 cm. Jos keittotason yläpuolella ei ole liesituuletinta, kalusteen ja keittotason minimietäisyys on 70 cm.

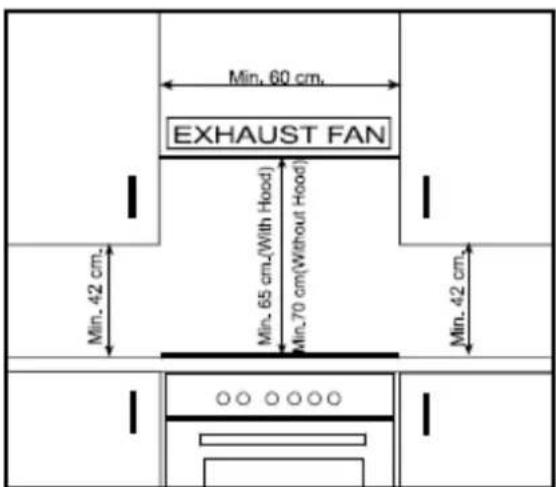

Kuva 1

Min. 60 cm = Min. 60 cm

EXHAUST FAN =

LIESITUULETIN

Min. 42 cm = Min. 42 cm

Min. 65 cm = Min. 65 cm

(liesikuvulla)

Min. 70 cm = Min. 70 cm

(ilman liesikupua)

3.2. Uunin ja keittotason asennus

Minimietäisyys kalusteista	A (mm)	B (mm)
Herkästi syttyvät materiaalit	60	150
Lämmönkestävät materiaalit (100 °C)	25	40

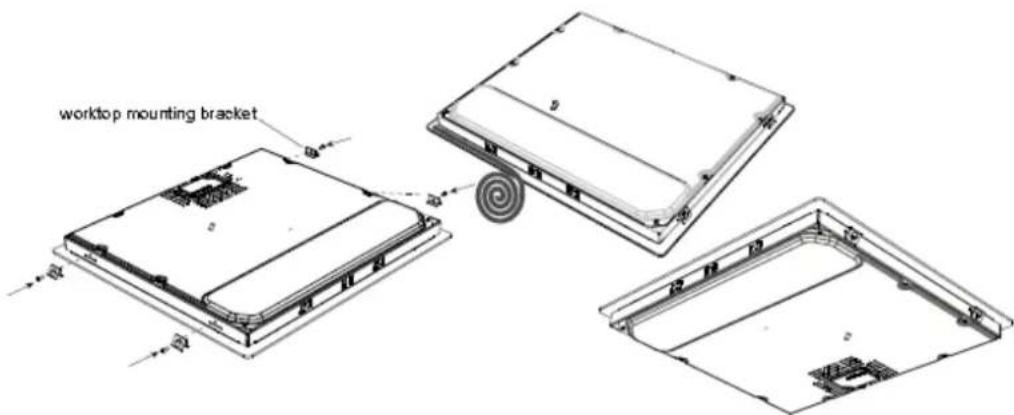

Keittotason asennus

1. Aseta keittotaso työtasoon tehtyyn upotusaukkoon. Upotusaukon mitat on ilmoitettu kuvassa A. Noudata alla annettuja kiinnitysohjeita.
2. Liitä keittotason mukana oleva liitäntäkaapeli uuniin.
3. Liitä uuni verkkovirtaan
4. Aseta uuni upotusaukkoon joko kuvan A tai kuvan B mukaisesti. Noudata ohjeita, jotka ovat annettu kohdassa "Uunin asennus"

- Kiinnitä tiivistenauha (ei sisälly pakkaukseen) keittotason alapinnalle. Älä venytä nauhaa. Varmista, että tiiviste on kunnolla paikoillaan, jotta mitään ei pääse valumaan kalusteiden sisään.

- Kiinnitä keittotaso upotusaukkoon 4 klipsillä (worktop mounting bracket).

- Huomio! Klipsin vaakakappaleen tulee olla tukevasti työtason pintaa vasten(näin estetään keraamisen keittotasoa särkymästä). Klipsien kiinnitys voidaan varmistaa ruuveilla.

• Tvönnä uuni paikoilleen kalusteeseen

- Avaa uunin luukku ja kiinnitä uuni kaappiin neljällä ruuvilla. Aseta mutterit uunin etureunan taakse. Kiristä ruuveja kunnes mutterit koskettavat uunin reunaa. Tarkista, että mutterit ovat keskellä etureunaa ja kiristä ruuvit kalusteeseen kiinni.

- Kaapiston, johon uuni sijoitetaan, tulee olla 100 % lämmönkestävää.

- Varmista, että uunin ympärillä oleva eristysmateriaali sekä sähköjohdot eivät jää näkyviin eikä niitä voi irrottaa.

- Uunin sijoittamista kylmälaitteiden (jääkaapin tai pakastimen) välittömään läheisyyteen ei suositella. Uunista vapautuva lämpö heikentää kylmälaitteiden toimintaa.

Valmistaja ja maahantuoja eivät vastaa aiheutuneista vahingoista, mikäli ohjeita ei ole poudatettu.

Tarkista, että sähköverkon taajuus ja jännite vastaavat laitteiden arvokilvessä annettuja arvoja.

3.3. Sähköliitäntä

Sähköliitännän saa suorittaa vain toimiluvan omaava ammattimies, jonka täytyy tehdä asennus asianmukaisesti, lainsäädännöllisesti annettujen määräyksien mukaisesti. Erityisesti on huomioitava, että näitä ja paikallisen sähkönjakeluyhtiön määräyksiä noudatetaan huolellisesti.

• Liitäntäjohto ei saa koskettaa uunin kuumaa pintaa
• Mikäli liitäntäjohto vaurioituu, sen saa vaihtaa vain toimiluvan omaava ammattimies. Liitäntäjohdon on oltava vähintään tyypin H05 VV-F mukainen.
• Viallinen liitäntäjohto saattaa vaurioittaa laitetta, jota takuu ei korvaa

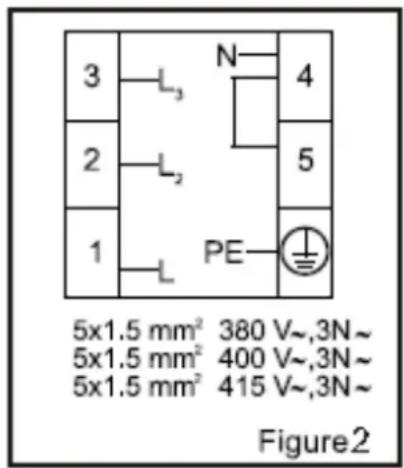

Laitteen sähköliitäntä, kuva 2

sininen nolla (N)

ruskea vaihe (L)

vihreä-keltainen maadoitus ()

Varoitus: Varmista, että liitäntäjohto ja sulake ovat riittäviä kestämään uunin kokonaistehon. Kokonaisteho on merkitty laitteen arvokilpeen.

3.4. Turvallisuusohjeita

• Laitteen asennus on vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran laitteen käyttäjälle.
• Tämän vuoksi asennus pitää antaa toimiluvan omaavan ammattimiehen tehtäväksi voimassa olevien teknisten määräystenmukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia. Virta pitää olla aina kytkettynä pois päältä asennuksen aikana.

• Laitteen ulkopinnat kuumenevat kun laite on toiminnassa. Lämmitysvastukset uunin sisäpuolella ovat erittäin kuumia, samoin ulos tuleva jälkilämpö on kuumaa. Nämä osat laitteesta pysyvät kuumana pitkään laitteen pois päältä kytkemisen jälkeen.

• On ehdottoman suositeltavaa pitää lapset loitolla keittotasosta sen käytön aikana tai käytön jälkeen, kun kuumista keittoalueista varoittavat merkkivalot vielä palavat, jotta ei ole vaaraa vakavista palovammoista.

• Valmistaessasi ruokaa rasvaa tai öljyä käyttäen, pidä aina tarkkaan silmällä paistoastiaa, koska kuuma rasva tai öljy syttyy helposti.
• Älä koskaan kaada vettä kiehuvan rasvaan tai öljyyn. Siirrä kattila pois tasolta ja kytke virta pois päältä.
• Valitse uunin lämpötila termostaattikytkimellä ja haluttu toiminto toimintakytkimellä sekä aseta ajastin(ei kaikissa malleissa) ennekuin uuni toimii
• Uunin luukun ollessa auki tai kun uuniritilä on vedetty ulos, älä laske niiden päälle mitään. Uunin lasi saattaa särkyä.
• Varmista, että uuni on kytketty pois päältä, kun se ei ole käytössä
• Suojaa laite suoralta auringon paisteelta, sateelta pölyltä ym.

Osa 4: Uunin ja tason käyttö

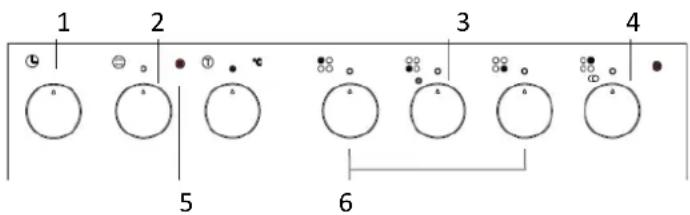

4.1. Ohjauspaneeli

1 Ajastin
2 Uunin toimintakytkin
3 Kaksoiskeittoalueen toimintakytkin
4 Muuntuvan keittoalueen toimintakytkin
5 Uunin termostaatin merkkivalo
6 Keittoalueiden toimintakytkimet

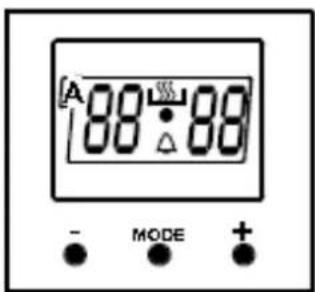

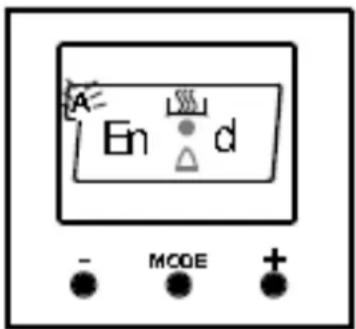

7 Elektroninen ajastin
8 Uunin lämpötilan valitsin
9 Keittotason merkkivalo

4.2. Keittotason toiminnot

Keraamisessa keittotasossa on neljä keittoaluetta, jotka on rajattu kuvioinnilla.

Vastukset sijaitsevat keraamisen levyn alla. Käytön aikana vastukset ovat vuoroin punahehkuiset eli päällä ja vuoroin pois termostaatin ja ylikuumenemissuojan ohjaamina.

Kullekin keittoalueelle on jälkilämmön/ käytön merkkivalo, joka palaa, kun kyseisen alueen lämpötila on yli +55 °C. Valo toimii sekä varoitusvalona että jälkilämmön osoittajana.

Kun jokin keittoalueista on päällä, palaa ohjauspaneelissa oikeanpuoleinen merkkivalo.

Keittoalueen teho valitaan tehonsäätimellä 1-6. Kun kytkimen lapa on kohtisuoraan paneelin 0 -merkin kanssa, on virta katkaistuna.

0 Virta pois päältä
1 Lämpimänä pitäminen
2-3 Keittäminen matalassa lämpötilassa
4-6 Paistaminen, keittäminen ja kiehautus

Kaksoiskeittoalueen sekä muuntuvan keittoalueen käyttö

• Kaksoiskeittoalue; käännä kytkin ensin asentoon, molemmat keittoalueet ovat käytössä.
• Muuntuva keittoalue: käännä kytkin ensin asentoon, molemmat keittoalueet ovat käytössä.

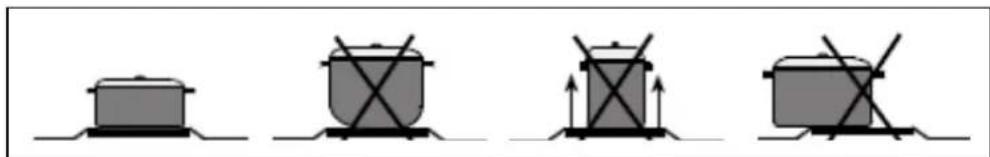

Oikean keittoastian valinnalla voit vaikuttaa oleellisesti energiankulutukseen.

Materiaalia enemmän vaikuttaa keittoastian pohjan koko ja suoruus kiehumisnopeuteen ja energiankulutukseen.

Valitse keittoastia levyn koon mukaan, keittoastian tulee olla samankokoinen tai hieman suurempi kuin keittolevyn.

Astian pohjan tulee olla kuiva, puhdas ja mahdollisimman suora

Keraamisen keittotason lasi on kovaa ja sileää. Se kestää kuumaa, kylmää ja lämpötilanvaihteluja. Kaikkien lasien tavoin se voi vahingoittua terävistä kulmista.

Vältä pitämästä tason päällä sellaisia tavaroita, jotka voivat kuluttaa tasoa ja tehdä siihen halkeamia.

Keittoalueiden lämmetessä voi kuulua lievää surisevaa ääntä ja keittoalueiden punahehkuväri vaihtelee. Tämä on aivan normaalia eikä vaikuta keittotason toimintaan.

Älä kuumenna keittoastioita tyhjänä esim. paistinpannu, jotta vältät ylikuumenemisen.

Mikäli keittotasoon tulee halkeama, kytke virta välittömästi pois.

Pidä pienet lapset loitolla keittotasosta kun se on päällä.

Käytä kannellista kattilaa kun keität ruokaa rasvassa.

Alumiinipohjaiset kattilat saattavat jättää keraamiseen tasoon harmaita jälkiä. Jäljet ovat yleensä puhdistettavissa.

Älä pidä muovia, alumiinifoliota keittotason päällä, ne voivat sulavat keittotason pintaan.

Mikäli keittotason pintaan on sulanut esimerkiksi muovia, puhdista se välittömästi erillisellä lastalla.

Vältä keittotason puhdistusta märällä sienellä tai talousliinalla. Pesuainejäämät saattavat syttyä tai jättää jälkiä tason pintaan.

4.3. Uunin toiminnot

Uunia säädellään kahdella kytkimellä, toimintokytkimellä (kuva 4) ja termostaattikytkimellä (kuva 5) Kytkimet on merkitty symboleilla.

Valitse ensin uunin toiminto ja säädä sitten haluttu lämpötila, ennen uuni ei kytkeydy päälle.

Kun uunin sisälämpötila saavuttaa asetetun lämpötilan, termostaatti katkaisee kuumennuksen ja merkkivalo sammuu. Kun lämpötila laskee asetetun lämpötilan alle, termostaatti kytkee kuumennuksen uudelleen päälle ja merkkivalo syttyy.

Kuva 4

Symboli		Toiminto	EnergialuokkaCENELEC EN 50304
		Uunin valo on päällä.
		Uunin valo, punainen merkkivalo sekä kiertoilmatuuletin ovat päällä. Ruoka-aineiden sulattamiseen, termostaatin lämpötila "0"	—
		Ylä- ja alavastus kytkeytyvät pälle sekä termostaatti asetetaan haluttuun lämpötilaan. Merkkivalo syttyy	A (ylä- ja alalämpö)HHEU250W/B/X,HHEU450W/B/X
		Ylä- ja alavastus sekä kiertoilmatuuletin kytkeytyvät pälle ja merkkivalo syttyy sekä termostaatti asetetaan haluttuun lämpötilaan	A (kiertoilma)HHEU250W/B/X,HHEU450W/B/X
		Grillivastus on kytkeytyy pälle, merkkivalo syttyy sekä termostaatti asetetaan haluttuun lämpötilaan	—
		Ylä- ja grillivastus sekä kiertoilmatuuletin kytkeytyvät pälle, merkkivalo syttyy ja termostaatti asetetaan haluttuun lämpötilaan	—
		Tehokiertoilmatuuletin kytkeytyy pälle ja merkkivalo syttyy, termostaatti asetetaan haluttuun lämpötilaan	—
		Tehokiertoilmatuuletin ja alavastus kytkeytyvät pälle, merkkivalo syttyy ja termostaatti asetetaan haluttuun lämpötilaan	—
		Ylävastus kytkeytyy pälle	—
		Alavastus kytkeytyy pälle	—
		Ylä- ja grillivastus kytkeytyvät pälle, merkkivalo syttyy ja termostaatti asetetaan haluttuun lämpötilaan	—
		Ylä- ja grillivastus sekä kiertoilmatuuletin kytkeytyvät pälle, merkkivalo syttyy ja termostaatti asetetaan haluttuun lämpötilaan	—
		Alavastus ja kiertoilmatuuletin kytkeytyvät pälle, merkkivalo syttyy ja termostaatti asetetaan haluttuun lämpötilaan	—

Uunin toiminnot vaihtelevat mallista riippuen.

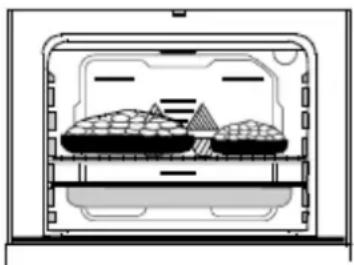

Sulatustoiminto

Tätä toimintoa voidaan käyttää elintarvikkeiden sulattamisessa. Uuni ei lämpene eikä kypsennä ruokaa.

Laita sulatettava elintarvike/ruoka uuniritilälle kolmannelle kannattimelle alhaalta lukien (kuva 6). Aseta alemmalle tasolle uunipannu tai –pelti, johon sulamisvesi kerääntyy

Kuva 6

Ylävastus ja alavastus on kytkettynä. Käytetään leivonnassa ja ruokien kypsennyksessä (kakut, makaroniruuat ja pizza). Ylä- ja alavastus kuumentavat uunin tasaisesti. Valitse lisäksi lämpötilansäätimestä haluttu lämpötila. Esilämmitä uunia noin 10 minuuttia.

Ylä- ja alalämpö sekä kiertoilmatoiminto

Kiertoilmatuuletin kierrättää ilmaa samalla kun ylä- ja alavastus lämmittää ilman. Valitse lisäksi lämpötilansäätimestä haluttu lämpötila. Esilämmitä uunia noin 10 minuuttia. Kytke ajastin päälle halutuksi ajaksi. Suositeltava toiminto leivonnaisten kypsennyksessä. Paras mahdollinen paistotulos saadaan kun paistetaan vain yhdessä tasossa.

Grillaustoiminto

Grillaus- ja kiertoilmatoiminto

Aseta termostaatti vähintään 190 °C ja esilämmitä uunia 5 minuutin ajan. Aseta grillattava ruoka ritilälle ja laita ritilä ylimmälle tasolle. Laita vielä uunipannu tai ritilä kolmannelle tasolle, johon rasva kerääntyy.

Käytetään kanan grillauksessa sekä grillatessa vartaassa. Tämä toiminto soveltuu erinomaisesti myös gratinointiin.

HUOM! Uunin luukun tulee olla kiinni grillatessa.

Tehokiertoilmatoiminto

Käytä tätä toimintoa, kun haluat käyttää uunin maksimaalista kapasiteettia. Tuuletin kierrättää ilmaa tasaisesti kajkkialla uunissa.

Aseta termostaatti haluttuun lämpötilaan ja esilämmitä uunia 10 minuuttia, laita kypsennettävä ruoka uuniin. Voit paistaa kaksi täysin erilaista ruokaa samanaikaisesti. Aseta tällöin uunin lämpötila ruuan mukaan, joka tarvitsee alemman lämpötilan. Pullat yms. on asetettava pellille epäsymmetrisesti, jotta ilma kiertää mahdollisimman hyvin. Aseta leivinpaperi niin, ettei se pääse lepattamaan.

Tehokiertoilmatoiminto ja alavastus

Tämä toiminto soveltuu erinomaisesti esim. pizzan, piirakoiden ym. paistamiseen ja lämmittämiseen tarvittaessa erityisen tehokasta alalämpöä rapean pohjan saamiseksi. Aseta termostaatti haluttuun lämpötilaan ja esilämmitä uunia 10 minuuttia, laita kypsennettävä ruoka uuniin.

Haudutus

Vain alavastus kytkettynä. Käytetään alhaisessa lämpötilassa hauduttamiseen ja hitaaseen kypsennykseen esim. paistille. Soveltuu myös käytettäväksi paistamisen loppuvaiheessa leivonnaisille, jos pinta ruskistuu liikaa tai halutaan varmistaa pohjan kypsyys.

Vain ylävastus kytkettynä. Käytetään paistamisen loppuvaiheessa, kun halutaan voimakkaampi ruskistus paistettavaan pintaan.

tehogrilli sekä tehogrilli ja kiertoilmatoiminto

Aseta termostaatti vähintään 190 °C ja esilämmitä uunia 5 minuutin ajan. Aseta grillattava ruoka ritilälle ja laita ritilä ylimmälle tasolle. Laita vielä uunipannu tai ritilä kolmannelle tasolle, johon rasva kerääntyy.

Käytetään kanan grillauksessa sekä grillatessa vartaassa sekä kun tarvitaan nopeaa grillausta tai grillataan suuria määriä.

HUOM! Uunin luukun tulee olla kiinni grillatessa.

Kiertoilmatoiminto ja alavastus

Alalämpö ja kiertoilmatuuletin on kytkettynä. Toiminto soveltuu ruokien samanaikaiseen lämmittämiseen lyhyessä ajassa.

Paistotulokseen vaikuttavat valittu lämpötila, pellin sijoitus (kannatinkorkeus) ja taikinan laatu. Työnnä pelti aina loppuun asti, äläkä avaa luukkua turhaan liian aikaisin.

Ota kypsä ruoka pois uunista ja laita se jäähtymään. Uunin viilentymistä voi nopeuttaa jättämällä uunin luukun raolleen.

Muista, että uuni on kuuma vielä kauan sen sammuttamisen jälkeen. Voit käyttää jälkilämpöä säästääksesi energiaa, mutta pidä lapset loitolla niin kauan kuin uuni on kuuma.

Älä koskaan laita foliota suoraan uuni pohjalle, sillä se estää lämmön siirtymisen ja rikkoo emalin.

Suuntaa-antava paistotaulukko

Ruokalaji	Tehokiertoilma			Ylä-alalämpö
	Lämpötila °C	Kannatin	Aika min.	Lämpötila °C	Kannatin	Aika min.
Piirakat ja pasteijat, lasagne	170 - 190	2 - 3 - 4	35 -45	170 - 190	2 - 3	35 - 45
Kahvikakut	150 - 170	2 - 3 - 4	30 - 40	170 - 190	2 - 3	30 - 40
Pikkuleivät	150 - 170	2 - 3 - 4	25 - 35	170 - 190	2 - 3	30 - 40
Laatikot ja paljon nestettä sisältävät ruuat	175 - 200	3	40 - 50	175 - 200	3	40 - 50
Kana				200	3	40 - 50
Kakut kahdella pellillä	160 - 180	2 - 5	30 - 40
Piirakat kahdella pellillä	170 - 190	2 - 5	35 - 45

Ruokalaji	Alalämpö ja kiertoilma			Grilli
	Lämpötila °C	Kannatin	Aika min.	Lämpötila °C	Kannatin	Aika min.
Piirakat ja pasteijat, lasagne	170 - 190	2 - 3	25 -35
Kahvikakut	150 - 170	2 - 3 - 4	25 - 35
Pikkuleivät	150 - 170	2 - 3 - 4	25 - 35
Grillatut lihapullat				200	5	10 - 15
Kana	200	2 - 3	45 - 60	200	varras	50 - 60
Laatikot ja paljon nestettä sisältävät ruuat	175 - 200	3	40 - 50
Kyljykset				200	4 - 5	15 - 25
Pihvit				200	5	15 - 25

Mekaanisen ajastimen käyttö

Aseta kytkin asentoon "M", tällöin uuni toimii normaalisti. Kun kytkin on asennossa "0", uuni ei kytkeydy päälle.

Käännä kytkintä myötäpäivään ja aseta ajastin 0-100 min. Kun valittu aika on kulunut loppuun, kello hälyttää.

Elektronisen ajastimen käyttö

Jotta uuni saadaan toimimaan, on kelloon asetettava ensin aika. Kun uuni liitetään sähköverkkoon, näyttöön ilmestyy A ja 3 x"0" vilkkuvat näytöllä.

Paina + ja – näppäimiä samanaikaisesti, jolloin symboli ilmestyy näytölle, samoin piste näytön keskellä vilkkuu. Painamalla + ja – näppäimiä aseta kellonaika. Kun kellonaika on asetettu, piste palaa jatkuvasti. Kun symboli ilmestyy näytölle, uunia voidaan käyttää ilman ajastusta.

Huom! Sähkökatkoksen jälkeen kellonaika on asetettava uudestaan

Ajastinkellon käyttö

Paina MODE-näppäintä. △ symboli vilkkuu näytöllä, 3 x "0" ilmestyvät näytölle. Aseta haluttu aika + ja – näppäimillä kun △ symboli vilkkuu. Kun aika on asetettu, ▶ symboli palaa jatkuvasti. Aika voidaan asettaa välille 0 – 23:59. Kun aika on kulunut umpeen, kello hälyttää ja △ symboli alkaa vilkkua. Painamalla mitä tahansa näppäintä, symboli häviää. Tämä toiminto on vain hälytintoiminto ja uunia ei kytkeydy pois päältä.

Kytkentäautomatiikka

Uuni ohjelmointi päälle halutulle aikavälille 0 – 10 h:

Laita kypsennettävä ruoka uuniin, valitse haluttu toiminto ja lämpötila.

Paina MODE – painiketta kunnes näytölle ilmestyy "STOP" ja symboli "A" alkaa vilkkua.

Säädä haluttu kypsennysaika painamalla + ja – painikkeita. Kun ajastus on valmis, kellon aika ilmestyy näytölle, symbolit "A" ja ünäkyvät näytöllä jatkuvasti ja uuni kytkeytyy päälle.

Kun asetettu aika on kulunut, hälytin hälyttää ja uuni kytkeytyy pois päältä. Symboli "A" alkaa vilkkua näytöllä. Käännä toimintokytkin ja termostaattikytkin 0-asentoon, paina mitä tahansa ajastimen näppäintä ja hälytysääni loppuu. Uuni palautuu normaaliin käyttöön ilman ajastusta.

Kuva 14

Uunin ohjelmointi päältäkytkeytymisajankohdan mukaan:

Kytkentäajastin voidaan asettaa kytkemään uuni pois päältä haluttuna aikana.

Laita kypsennettävä ruoka uuniin, valitse haluttu toiminto ja lämpötila.

Paina MODE- painiketta kunnes näytölle ilmestyy "END" ja symboli "A" ja kellonaika alkavat vastaavasti vilkkua. Aseta haluttu päättymisajankohta painamalla + ja – painikkeita. Kun päättymisajankohta on asetettu kellonaika ilmestyy näytölle ja symbolit "A" ja Säkyvät näytöllä jatkuvasti ja uuni kytkeytyy päälle. Pisin mahdollinen aika 10 tuntia.

Kun päättymisaika on saavutettu, hälytin hälyttää ja uuni kytkeytyy pois päältä. Symboli "A" alkaa vilkkua näytöllä. Käännä toimintokytkin ja termostaattikytkin 0-asentoon, paina mitä tahansa ajastimen näppäintä ja hälytysääni loppuu. Uuni palautuu normaaliin käyttöön ilman ajastusta.

Kuva 15

Paistoautomatiikka

1. Paina MODE-näppäintä kunnes "STOP" ilmestyy näytölle ja symboli "A" alkaa vilkkua. Aseta haluttu kypsennysaika painamalla + ja – painikkeita. Kun ajastus on valmis, kellon aika ilmestyy näytölle, symbolit "A" ja Snäkyvät näytöllä. Pisin mahdollinen aika 10 tuntia. Kuva 14
2. Paina MODE- painiketta kunnes näytölle ilmestyy "END" ja symboli "A" ja kellonaika alkavat vastaavasti vilkkua asetetun kypsennysajan lisäksi. Aseta haluttu kypsennysajan päättymisajankohta painamalla + ja – painikkeita. Kun päättymisajankohta on asetettu, kellonaika ilmestyy näytölle ja symboli "A" näkyy näytöllä jatkuvasti. Kuva 15

Ajastin voidaan asettaa 23:59 tuntiin asti

Ajastin kytkee uunin päälle kun asetetusta päättymisajankohdasta vähennetään haluttu kypsennysaika. Kun asetettu päättymisajankohta on saavutettu hälytin hälyttää ja symboli "A" vilkkuu näytöllä. Käännä toimintokytkin ja termostaattikytkin 0-asentoon, paina mitä tahansa ajastimen näppäintä ja hälytysääni loppuu. Uuni palautuu normaaliin käyttöön ilman ajastusta.

Osa 5: Puhdistaminen

5.1. UUNI

Ennen kuin aloitat uunin puhdistamisen, varmista, että uuni on pois päältä.

Puhdista uunin ulkopinta kostealla liinalla. Älä käytä voimakkaita puhdistusaineita tai hankausjauheita, jotka voivat viedä pinnan kiillon.

Pese uuni sisäpuolelta vedellä ja pienellä määrällä astianpesuainetta. Älä käytä hankaavia puhdistusaineita tai välineitä, sillä ne voivat uunin pinnan.

Käytä pehmeä liinaa tai sientä.

Uuni tulisi puhdistaa jokaisen käyttökerran jälkeen, jolloin estetään lian kiinnipalaminen.

Parhaan puhdistustulokseen päästään, kun uuni on vielä hieman lämmin.

Jos lika on päässyt palamaan kiinni, käytä uuninpuhdistusainetta ja anna vaikuttaa riittävän pitkään(jopa yön yli). Tahroja voit myös liottaa märällä

( esim mäntysuopaliuos) pyyhkeellä yön yli puhdistuksen helpottamiseksi.

Jos uuni on hyvin likainen, se tulee puhdistaa päivittäistavarakaupoissa myytävällä uunin puhdistusaineella.

5.2. KERAAMINEN KEITTOTASO

Keraaminen keittotaso puhdistetaan jäähtyneenä.

Poikkeuksena sokeripitoiset tahrat, muovi ja alumiinifolio, jotka on poistettava välittömästi puhdistuslastalla.

Pidä keraaminen taso puhtaana ja säilytä puhdistuslasta lieden välittömässä läheisyydessä. Varmista, että lapset eivät leiki puhdistuslastalla ja pidä se lasten ulottumattomissa.

Puhdista taso astianpesuaineella ja kostealla pyyhkeellä aina käytön jälkeen.

Puhdista ylikiehunut ruoka ja kiinnipalaneet tahrat puhdistuslastalla ja pesuaineella.

Käytä tarvittaessa erikoispuhdistusainetta (Sidol, Cerafix ym.) Nämä aineet muodostavat tason pinnalle likaa hylkivän pinnan joka helpottaa jatkohoitoa.

TÄRKEÄÄ! Älä käytä keraamisen tason puhdistamiseen hankausjauhetta, hankaavia pesimiä (Scots-Brite ym.) tai muita hankaavia välineitä. Nämä naarmuttavat tason pintaa. Myös keittoastioiden pohjassa voi olla hiekkaa esim. perunoista tai juureksista, joka voi naarmuttaa ja kuluttaa tason pintaa. Tarkista aina keittoastian pohjan puhtaus.

Aikaa myöten tason painatukset voivat kulua ja tasoon tulla tummia alueita, jotka eivät lähde puhdistamalla pois. Nämä eivät kuitenkaan vaikuta tason käyttöominaisuuksiin millään tavoin.

5.3. LAMPUN VAIHTAMINEN

Käännä uuni pois päältä. Poista lampun suojalasi. Kierrä lamppu irti. Uuden lampun tulee olla samanlainen ja kestää 300 °C. Aseta suojalasi takaisin paikoilleen. Mikäli olet epävarma, osaatko vaihtaa lampun ota yhteyttä valtuutettuun huoltoliikkeeseen. Oikeanlaisia lamppuja myyvät valtuutetut huoltoliikkeet.

Osa 6: Huolto ja laitteen kuljetus

Jos uuniin ei tule virtaa; Tarkista, että sulake on ehjä tai on ollut sähkökatko. Jos uuni ei lämpene; Tarkista, että termostaattikytkin on asetettu haluttuun lämpötilaan. Jos uunin valo ei toimi; Tarkista onko lamppu palanut. Jos uuni ei paista tasaisesti (ylä- ja alalämpö); Tarkista suositellut peltien kannatinpaikat sekä aika ja lämpötila suuntaa-antavasta paistotaulukosta.

Mikäli uuni näistä huolimatta ei toimi kunnolla, katkaise virta ja ota yhteyttä valtuutettuun huoltoliikkeeseen.

Laitteen sarjanumero (16 numeron sarja, joka alkaa numerolla 3), löytyy laitteessa kiinni olevasta arvokilvestä tai takuutodistuksesta. Laitteen tuotekoodi ja sarjanumero helpottaa ja nopeuttaa asiointia valtuutetun huoltoliikkeen kanssa.

Säilytä laitteen alkuperäinen pakkaus ja noudata pakkauksen ohjeita laitteen kuljetuksesta. Mikäli alkuperäistä pakkausta ei ole, suojaa laite pehmeällä muovilla ja suojapahvilla mahdollisilta iskuilta.

Pakkausmateriaalin hävittäminen

Pakkausmateriaali on hävitettävä ympäristöystävällisellä tavalla. Pakkausmateriaalien kierrätyksen avulla säästetään raaka-aineita ja vähennetään jätteiden määrää. Ota yhteyttä paikalliseen kierrätysasemaan, jos olet epävarma asia.

Käytetyn laitteen hävittäminen

Tuotteessa oleva symboli merkitsee, ettei tätä tuotetta saa käsitellä kotitalousjätteenä. Tuote on vietävä asianmukaiselle kierrätysasemalle, joka on tarkoitettu sähkö- ja elektroniikkalaitteiden kierrätykseen. Huolehtimalla siitä, että tämä laite hävitetään oikein, voit auttaa ehkäisemään niitä kielteisiä ympäristövaikutuksia ja terveysvaikutuksia, joita voi aiheutua, jos tätä tuotetta ei käsitellä jätteenä oikein. Tarkempia tietoja tämän tuotteen kierrätyksestä saa kunnastasi, kierrätysalan yrityksestä tai laitteen ostopaikasta.
