HPK274FD - Pakastin Helkama - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin (Arkkupakastin)
Malli	HPK274FD
Merkki	Helkama
Mitat (Leveys x Syvyys x Korkeus)	600 x 600 x 1850 mm
Paino	Noin 70 kg (arvio)
Energialuokka	Ei määritelty käyttöohjeessa, tyypillinen luokka E (arvio)
Ilmastoluokka	SN, N, ST, T (10°C - 43°C)
Kylmäaine	R-600a (isobutaani, syttyvä)
Pakastimen lämpötila-alue	-14°C - -22°C (Super-tila -25°C)
Ohjaustyyppi	Elektroninen kosketuspaneeli LED-näytöllä
Superpakkastoiminto	Kyllä, aktivoituu automaattisesti 50 tunniksi
ECO-tila	Kyllä, säätää lämpötilaa ympäristön mukaan
Oven hälytys	Kyllä, ääni 90 sekunnin avoimena olon jälkeen
Korkean lämpötilan hälytys	Kyllä, näyttää 'ht' ja lämpötilan
Sisävalo	LED (ammattilaisen vaihdettavissa)
Sulatus	Manuaalinen sulatus vaaditaan
Säädettävät jalat	Kyllä, kaksi etummaista tasausjalkaa
Oven käännettävyys	Kyllä, käännettävä (ohjeet mukana)
Helposti avattava kahva	Kyllä, mukana ja asennettavissa
Laatikot	Kyllä, pakastinlaatikot ja hyllyt
Säilytystilavuus	Ei määritelty, mutta tyypillinen tälle koolle (n. 250-300 l)
Pakastuskapasiteetti	Enimmäismäärä 24 tunnissa tyyppikilvessä
Varaosien saatavuus	Vähintään 7 vuotta
Virtalähde	220-240 V / 50 Hz (tyypillinen, ei määritelty käyttöohjeessa)
Turvaominaisuudet	Lukitus, ovenhälytys, korkean lämpötilan hälytys, tulvasuojaus laitteen alla vaaditaan
Puhdistus	Käytä haaleaa vettä ja neutraalia saippuaa; älä käytä hankaavia aineita

Usein kysytyt kysymykset - HPK274FD Helkama

Kuinka asetan pakastimen lämpötilan?

Paina PAKASTIN-painiketta toistuvasti käydäksesi läpi lämpötiloja -14°C - -22°C. Näyttö vilkkuu 5 sekuntia ennen asetuksen vahvistamista. Varmista, että ohjauspaneeli on auki (paina LUKITSE 3 sekuntia avataksesi).

Mikä on Super-tila ja miten aktivoin sen?

Super-tila jäädyttää ruoan nopeasti laskemalla lämpötilan -25°C. Paina SUPER aktivoidaksesi; kuvake vilkkuu ja sitten syttyy. Se sammuu automaattisesti 50 tunnin jälkeen. Super-tilassa PAKASTIN-painike on pois käytöstä.

Kuinka otan ECO-tilan käyttöön?

Paina ja pidä HÄLYTYS/ECO-painiketta 3 sekuntia aktivoidaksesi ECO-tilan. Lämpötila säätyy automaattisesti ympäristön lämpötilan mukaan (esim. -18°C alle 27°C, -16°C yli 28°C). Poistuaksesi paina ja pidä uudelleen 3 sekuntia.

Kuinka lukitsen ohjauspaneelin estääkseni tahattomat muutokset?

Paina ja pidä LUKITSE-painiketta 3 sekuntia lukitaksesi paneelin. Lukituskuvake näyttää 'LOCKED'. Paneeli lukittuu automaattisesti 25 sekunnin käyttämättömyyden jälkeen. Avataksesi paina ja pidä LUKITSE-painiketta uudelleen 3 sekuntia.

Mitä teen, jos oven hälytys soi?

Oven hälytys soi, jos ovi on auki 90 sekuntia. Sulje ovi pysäyttääksesi sen, tai paina lyhyesti HÄLYTYS/ECO-painiketta vaientaaksesi hälytyksen.

Kuinka sulatan pakastimen?

Irrota laite verkkovirrasta, poista kaikki ruoka ja kääri se sanomalehteen. Jätä ovi auki ja aseta altaan alle keräämään sulatusvesi. Älä koskaan käytä teräviä työkaluja jään poistamiseen. Sulatuksen jälkeen kuivaa sisusta huolellisesti ja kytke takaisin.

Kuinka käännän oven?

Tarvitset ruuvitaltan ja mukana tulevan kääntösarjan. Seuraa käyttöohjeen vaiheittaisia ohjeita: irrota yläjohdotusrasian kannet, ruuvaa saranat irti, siirrä osat (apusuljin, saranatappit) vastakkaiselle puolelle ja kiinnitä ovi uudelleen. Käännä oven tiiviste ja asenna helppo avattava kahva halutessasi.

Miksi pakastimeni tekee epätavallisia ääniä?

Normaaleja ääniä ovat kompressorin humina ja kylmäaineen virtaus. Jos äänet ovat liiallisia, tarkista laitteen tasaisuus (säädä etujalat), varmista ettei se kosketa seiniä tai esineitä, ja tarkista takana olevien osien kosketus. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka vaihdan sisä-LED-valon?

LED-valo on erikoislamppu, ja sen saa vaihtaa vain ammattitaitoinen teknikko. Ota yhteyttä valtuutettuun huoltokeskukseen.

Mikä on vaadittu vähimmäisetäisyys pakastimen ympärillä?

Pidä vähintään 10 mm etäisyys molemmilla sivuilla (vasen, oikea, taka, yläpuoli). Suositeltu etäisyys kaapin yläpuolella on vähintään 100 mm, jos alla on seinäkaappi. Varmista riittävä ilmanvaihto takana.

KÄYTTÖOHJE HPK274FD Helkama

Turvallisuutesi vuoksi ja oikean käytön varmistamiseksi lue tämä käyttöopas huolellisesti ennen laitteen asennusta ja ensimmäistä käyttöä, mukaan lukien sen vihjeet ja varoitukset. Tarpeettomien virheiden ja onnettomuuksien välttämiseksi on tärkeää varmistaa, että kaikki laitteen käyttäjät tuntevat perusteellisesti sen toiminnan ja turvaominai-suudet. Säilytä nämä ohjeet ja varmista, että ne pysyvät laitteen mukana, jos se siirretään tai myydään, jotta kaikki sen käyttöiän aikana käyttävät saavat asianmukaiset tiedot laitteen käytöstä ja turvallisuudesta.

Hengen ja omaisuuden turvallisuuden vuoksi noudata näiden käyttöohjeiden varotoimia, sillä valmistaja ei ole vastuussa laiminlyönnistä aiheutuneista vahingoista.

Lasten ja haavoittuvien ihmisten turvallisuus

- Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, aistinvarainen tai henkinen toimintakyky on rajoittunut tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytöstä, jos heitä valvotaan tai opastetaan laitteen käytössä turvallisella tavalla ja he ymmärtävät laitteen käyttöön liittyvät vaarat. Lasten ei tule antaa leikkiä laitteen kanssa. Lasten ei tule antaa puhdistaa ja huoltaa laitetta ilman valvontaa.

• 3–8-vuotiaat lapset saavat täyttää ja tyhjentää laitteen sisältöä.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.

• Lapset eivät saa suorittaa puhdistusta ja huoltoa, elleivät he ole vähintään 8-vuotiaita ja valvottuja.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. On ole-massa tukehtumisvaara.
• Jos hävität laitteen, vedä pistoke irti pistorasiasta, leikkaa liitäntä- johto (niin läheltä laitetta kuin mahdollista) ja irrota ovi, jotta leikki- vät lapset eivät joutuisi sähköiskuihin tai sulkeutumaan siihen.
• Jos tämä laite on hankittu vanhan jääkaapin tilalle, jossa on lukko, riko tai irrota vanhan jääkaapin lukko turvatoimenpiteenä ennen laitteen varastointia, jotta lapset eivät lukitse itseään kaappiin ja joudu hengenvaaraan.

Yleinen turvallisuus

VAROITUS! Huolehdi siitä, etteivät laitteen jäähdytysaukot laitteen rungossa tai rakenteissa tukkiudu.

VAROITUS!Älä käytä mekaanisia laitteita eikä muitakaan keinotekoisia keinoja nopeuttaaksesi sulatusprosessia.

VAROITUS

VAROITUS!Älä vahingoita kylmäainepiiriä.

VAROITUS!Älä käytä muita sähkölaitteita jääkaappiosassa eikä pakastinosassa.

VAROITUS!Älä koske lamppuun, jos se on ollut päällä pitkään, koska se voi olla erittäin kuuma.

VAROITUS! Kun asetat laitetta paikalleen, varmista, että virtajohto ei jää puristuksiin tai ole vaurioitunut.

VAROITUS! Älä käytä useita pistorasioita tai jatkojohtoa. Älä kytke

vaurioituneita tai huonokuntoisia pistokkeita.

• Turvallisuussyistä pakastimeen ei saa laittaa helposti räjähtäviä tai tulenarkoja materiaaleja.
• Kylmäaineisobutaani (R-600a) on laitteen kylmäainepiirissä, joka on maakaasua. Tämä on erittäin ympäristöystävällinen, se on kuitenkin syttyvää.
• Varmista laitteen kuljetuksen ja asennuksen aikana, ettei mikään kylmäainepiirin osista vaurioidu.
• Vältä avotulta, sytytyslähteitä sekä tuuleta huolellisesti huone jossa laite sijaitsee jos vuotoa kaapissa havaittu kylmääinepiirissä.
• On vaarallista muuttaa tuotteen teknisiä tietoja tai muokata niitä millään tavalla. Kaikki johdon vauriot voivat aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.
• Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa sovelluksissa, kuten
• henkilökunnan keittiötilat liikkeissä, toimistoissa ja muissa työympäristöissä;
• maalaistalot ja asiakkaat hotelleissa, motellissa ja muissa asuinym-päristöissä;
• bed and breakfast -tyyppiset ympäristöt;
• ateriapalvelut ja vastaavat muut kuin vähittäiskaupan sovellukset.

VAROITUS!Kaikki sähkökomponentit (pistoke, virtajohto, kompressori jne.) on vaihdettava valtuutetun huoltoliikkeen tai pätevän huoltohenkilöstön toimesta.

VAROITUS!Tämän laitteen mukana toimitettu hehkulamppu on "erikoiskäyttöinen lamppu", jota voidaan käyttää vain mukana toimitetun laitteen kanssa. Tätä "erikoiskäyttölamppua" ei voi käyttää kodin valaistukseen.

• Virtajohtoa ei saa pidentää.
• Varmista, ettei laitteen takaosa ole puristanut tai vahingoittanut vir- tapistoketta. Puristunut tai vaurioitunut pistoke voi ylikuumentua ja aiheuttaa tulipalon.
• Varmista, että pääset käsiksi laitteen verkkopistorasiaan.
• Älä vedä virtajohdosta.
• Jos virtapistokkeen pistoke on löysällä, älä työnnä pistoketta paikalleen. On olemassa sähköiskun tai tulipalon vaara.
• Älä käytä laitetta ilman lamppua.
• Tämä laite on painava. Sitä siirrettäessä tulee olla varovainen.
• Älä poista tai kosketa esineitä pakastelokerosta, jos kätesi ovat kosteat/märät, koska tämä voi aiheuttaa ihon hankausta tai jäätymis/pakastuspalovammoja.
• Vältä laitteen pitkäaikaista altistamista suoralle auringonvalolle.

Päivittäinen käyttö

• Älä aseta kuumaa laitteen muoviosien päälle.
• Älä aseta elintarvikkeita suoraan takaseinää vasten.
• Pakastettuja elintarvikkeita ei saa pakastaa uudelleen sen jälkeen, kun ne on sulatettu.
• Säilytä valmiiksi pakatut pakasteet pakastevalmistajien ohjeiden mukaisesti.
• Laitteiden valmistajien säilytyssuosituksia on noudatettava tarkasti. Katso asiaankuuluvat ohjeet.

Älä laita hiilihapollisia tai poreilevia juomia pakastimeen, koska se muodostaa paineen astiaan, mikä voi aiheuttaa sen räjähtämisen, mikä voi vaurioittaa laitetta.

- Mehujäät voivat aiheuttaa paleltumia, jos ne nautitaan suoraan laitteesta.

• Noudata seuraavia ohjeita välttääksesi elintarvikkeiden pilaantumisen.
• Oven avaaminen pitkiä aikoja voi aiheuttaa merkittävän lämpötilan nousun pakastimen sisällä.
• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden kanssa, ja viemärijärjestelmät.
• Puhdista vesisäiliöt, jos niitä ei ole käytetty 48 tuntiin; huuhtele vesijärjestelmään kytketty vesijärjestelmä, jos vettä ei ole otettu 5 päivään.
• Säilytä raakaa lihaa ja kalaa sopivissa astioissa jääkaapissa, jotta se ei pääse kosketuksiin muiden elintarvikkeiden kanssa tai tipu niiden päälle.
• Kahden tähden pakastelokerot (jos niitä on laitteessa) soveltuvat esipakasteiden säilytykseen, jäätelön säilytykseen tai valmistukseen sekä jääkuutioiden valmistukseen.
• Yhden, kahden ja kolmen tähden lokerot (jos niitä on laitteessa) eivät sovellu tuoreiden elintarvikkeiden pakastamiseen.
• Jos laite jätetään tyhjäksi pitkiksi ajoiksi, sammuta se, sulata, puh-dista, kuivaa ja jätä luukku auki, jotta laitteeseen ei pääse kiinnitty-mään.

Hoito ja puhdistus

- Ennen huoltoa sammuta laite ja irrota pistoke pistorasiasta.

- Älä puhdista laitetta metalliesineillä.

- Älä käytä teräviä esineitä huurteen poistamiseen laitteesta. Käytä muovista kaavinta.

- Tarkista säännöllisesti jääkaapin viemäri sulaneen veden varalta. Puhdista viemäri tarvittaessa.

- Jos viemäri on tukossa, vettä kerääntyy laitteen pohjalle.

Asennus

Tärkeää!Sähköliitäntää varten noudata tarkasti tietyissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksesta ja tarkista, onko siinä vaurioita. Älä kytke laitetta, jos se on vaurioitunut. Ilmoita mahdollisista vaurioista vä- littömästi ostopaikkaan. Säilytä siinä tapauksessa pakkaus.
• On suositeltavaa odottaa vähintään neljä tuntia ennen laitteen kyt-kemistä, jotta öljy pääsee valumaan takaisin kompressoriin.
• Riittävän ilmankierron tulee olla laitteen ympärillä, sillä sen puuttuminen johtaa ylikuumenemiseen. Riittävän ilmanvaihdon saavutta-miseksi noudata asennusohjeita.
• Aina kun mahdollista, tuotteen välikappaleiden tulee olla seinää vasten, jotta ne eivät kosketa tai tartu kiinni lämpimiin osiin (kompressori, lauhdutin) mahdollisen palovamman estämiseksi.
• Laitetta ei saa sijoittaa lämpöpattereiden tai liesien lähelle.
• Varmista, että verkkovirtapistokkeeseen pääsee käsiksi laitteen asennuksen jälkeen.

HUOM! Laitteen alle pitää asentaa tulva-suoja.

Palvelu

• Kaikki laitteen huollon edellyttämät sähkötyöt tulee suorittaa pätevän sähköasentajan tai pätevän henkilön toimesta.
• Tämä tuote on huollettava valtuutetussa huoltokeskuksessa, ja vain alkuperäisiä varaosia saa käyttää.

Energiansäästö

• Älä laita kuumia ruokia laitteeseen.

• Älä pakkaa elintarvikkeita lähekkäin, koska se estää ilman kiertämi- sen.

• Varmista, että ruoka ei kosketa lokeroiden takaosia.

• Jos sähkö katkeaa, älä avaa ovia.
• Älä avaa ovia usein.
• Älä pidä ovia auki liian pitkään.
• Älä aseta termostaattia yli kylmiin lämpötiloihin.
• Kaikki tarvikkeet, kuten laatikot ja hyllyt tulee säilyttää siellä energi-ankulutuksen pienentämiseksi.

Ympäristönsuojelu

Tämä laite ei sisällä kaasuja, jotka voisivat vaurioittaa otsonikerrosta sen kylmäainepiirissä tai eristysmateriaaleissa. Laitetta ei saa hävittää yhdyskuntajätteen ja -jätteen mukana. Eristysvaahto sisältää syttyviä kaasuja: laite on hävitettävä paikallisilta viranomaisilta saatava laitemääräysten mukaisesti. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihdinta.

Tämän tuotteen oikea hävittäminen

Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää muiden kotitalousjätteiden mukana kaikkialla EU:ssa. Estä valvomattomasta jätteiden hävittämisestä mahdollisesti aiheutuvat haitat ympäristölle tai ihmisten tervey-delle kierrättämällä se vastuullisesti materiaaliresurssien kestävän uudelleenkäytön edistämiseksi. Palauttaaksesi käytetyn laitteen, käytä palautus- ja noutojärjestelmiä tai ota yhteyttä jälleenmyyjään, josta tuote ostit. He voivat viedä tämän tuotteen ympäristön kannalta turvalliseen kierrätykseen.

Hävittämistä koskevat varoitukset

Jääkaapissa käytetty kylmäaine ja syklopentaanivaahtomateriaali ovat syttyviä. Sen vuoksi, kun jääkaappi romutetaan, se on säilytettävä poissa tulen lähteistä ja sen tulee ottaa talteen erityinen, vastaavan

pätevyyden omaava talteenottoyritys muulla tavalla kuin hävitettäväksi polttamalla, jotta vältetään ympäristövahingot tai muut haitat. Kun jääkaappi on romutettu, pura ovet ja poista oven ja hyllyjen tiiviste; aseta ovet ja hyllyt oikeaan paikkaan, jotta lapset eivät jää puristuksiin.

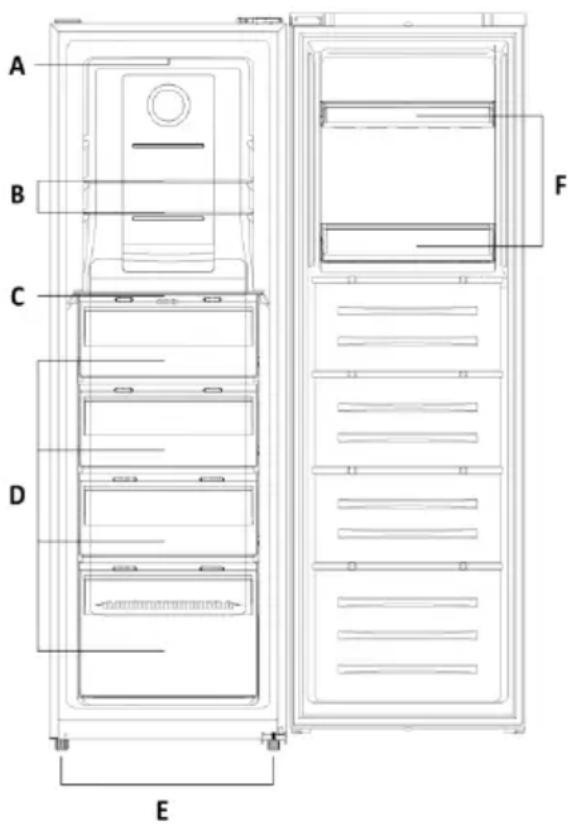

Tuotenäkymä

A LED - valo

B Hyllyt

C Laatikon kansi

D Pakastinlaatikot

E Säätöjalat

F Ovihyllyt

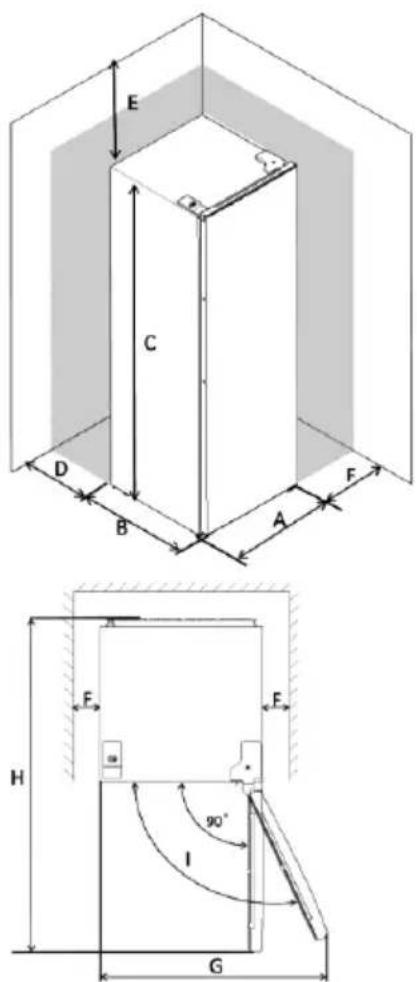

Tilatarve

• Valitse paikka, jossa ei ole suoraa aurin-gonvaloa.
• Valitse paikka, jossa on tarpeeksi tilaa jääkaapin ovien helposti avautumiseen.
• Valitse paikka, jossa on tasainen (tai lähes tasainen) lattia.

• Jätä riittävästi tilaa jääkaapin asentamiseksi tasaiselle alustalle.

• Jätä tilaa oikealle, vasemmalle, taakse ja yläpuolelle asennuksen aikana. Tämä auttaa vähentämään virrankulutusta ja pitämään energialaskusi pienempänä.

• On suositeltavaa säilyttää vähintään 10 mm rako kahdella sivulla.

Sijoitus

Asenna tämä laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä ilmoitettua ilmastoluokkaa.

Ilmastoluokan kylmälaitteet:

• laajennettu lauhkea: "tämä kylmälaite on tarkoitettu käytettäväksi ympäristön lämpötiloissa, jotka vaihtelevat välillä 10 °C - 32 °C (SN);
• lauhkea: "tämä jäähdytslaite on tarkoitettu käytettäväksi ympäristön lämpötiloissa, jotka vaihtelevat välillä 16 °C - 32 °C (N);
• subtrooppinen: "tämä kylmälaite on tarkoitettu käytettäväksi ympäristön lämpötiloissa, jotka vaihtelevat välillä 16 °C - 38 °C (ST);
• trooppinen: "tämä kylmälaite on tarkoitettu käytettäväksi ympäristön lämpötiloissa, jotka vaihtelevat välillä 16 °C - 43 °C (T);

Sijainti

Laite tulee asentaa kauas lämmönlähteistä, kuten lämpöpattereista, liesistä, suorasta auringonpaisteesta jne. Varmista, että ilma pääsee kiertämään vapaasti kaapin takana. Parhaan suorituskyvyn varmistamiseksi, jos laite sijoitetaan ulkonevan seinäyksikön alle, kaapin yläosan ja seinäyksikön välisen vähimmäisetäisyyden on oltava vähintään 100 mm. Ihannetapauksessa laitetta ei kuitenkaan tulisi sijoittaa ulkonevien seinäelementtien alle. Laitteen asentaminen tarkasti vaakatasoon varmistetaan yhdellä tai useammalla säädettävällä jalalla kaapin pohjassa.

Tätä kylmälaitetta ei ole tarkoitettu käytet- täväksi sisäänrakennettuna laitteena.

Varoitus! Laite on voitava irrottaa verkkovirrasta; pistokkeen on siksi oltava helposti saatavilla asennuksen jälkeen.

Asennus

Oven Käännettävyys

Ennen kuin käännät oven, ole hyvä ja valmis- tele alla olevat työkalut ja materiaalit: suora ruuvimeisseli, ristiruuvimeisseli, jakoavain ja mukana lisävarustepussissa tullet osat.

1x kahva
2 x kahvan kansi
2 x ruuvi
1 x vasemmalle Aid-Closer
1 x vasemmalle Ylös Sarana Peite

1 Irrota ylemmän johtorasian kannet.

Sähköliitäntä

Ennen kuin kytket pistorasiaan, varmista, että arvokilvessä näkyvä jännite ja taajuus vastaavat kotisi virtalähdettä. Laite on maadoitettava. Virtalähdekaapelin pistoke on varustettu koskettimella tätä tarkoitusta varten. Jos kotitalousvirtapistorasiaa ei ole maadoitettu, kytke laite erilliseen maahan voimassa olevien määräysten mukaisesti ja ota yhteyttä pätevään sähköasentajaan.

Valmistaja kieltäytyy kaikesta vastuusta, jos yllä olevia turvaohjeita ei noudateta.

Tämä laite on ETY-direktiivien mukainen.

2 Ruuvaa irti oikean yläsaranan kansi ja irrota ovikytkimen ja näytön liittimet.

3 Ruuvaa ja irrota yläsarana ja irrota sitten ovi.

4 Irrota oikea apusuljin ja irrota vasen apusuljin lisävarustepussista ja asenna se vasemmalle puolelle.

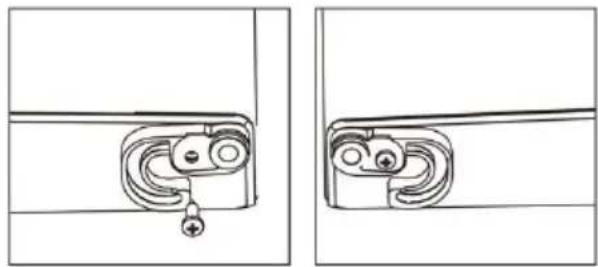

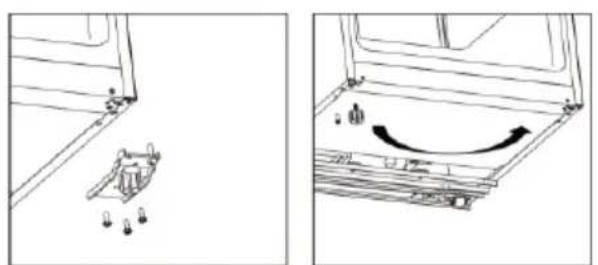

5 Ruuvaa irti alasarana ja irrota säädettävä jalka vasemmalta oikealle.

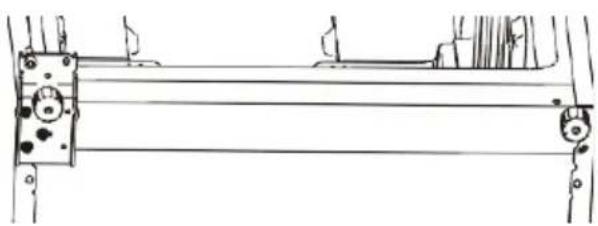

7 Ruuvaa irti ja siirrä yläsaranatappi alapuolelta yläpuolelle. Irrota oven kytkin oikean saranan kannesta ja asenna se sitten vasemman saranan kanteen, joka on sijoitettu lisävarustepussiin.

8 Ruuvaa ja siirrä yläkoristeen kansi va- semmalla puolella ja asenna se oikealle puolelle.

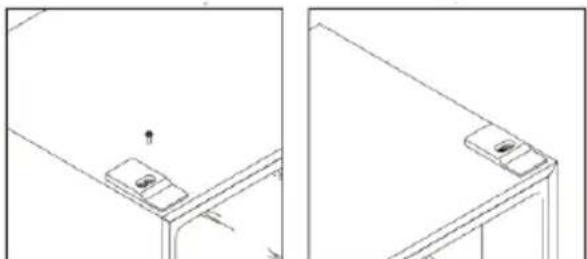

6 Ruuvaa irti ja siirrä alasaranatappi oikealta puolelta vasemmalle ja asenna sitten alasarana laitteen vasemmalle puolelle.

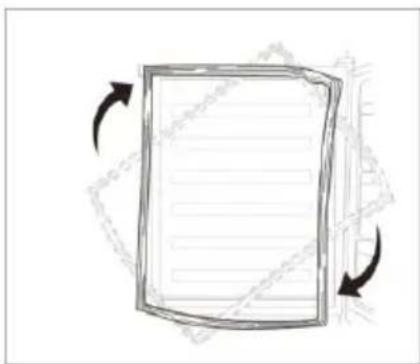

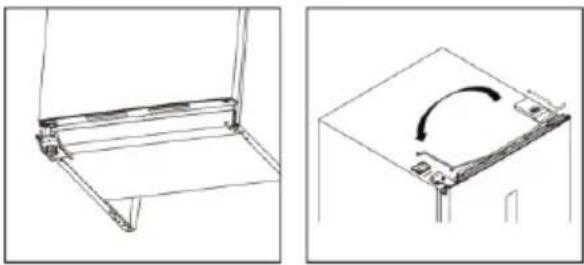

9 Irrota jääkaapin ja pakastimen oven tiivisteet ja kiinnitä ne kääntämisen jälkeen.

10 Asenna ovi ja siirrä sitten liitäntäjohdot oikealta puolelta vasemmalle.

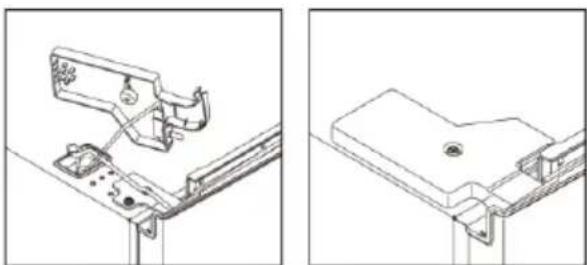

11 Asenna yläsarana vasemmalle puolelle, säädä hieman yläsaranaa asennuksen aikana varmistaaksesi, että tiiviste on hyvin tiivis.

12 Liitä ovikytkimen ja näytön liittimet ja asenna vasemman yläsaranan kansi.

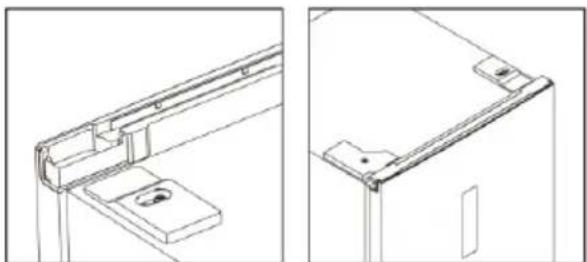

13 Asenna ylemmän johdinkotelon kannet oikealle puolelle.

Helppo asennus avoimella kahvalla

1 Irrota ruuvinreikien kannet
2 Irrota helposti avattava kahva, joka on sijoitettu pakastimessa olevaan laatik- koon, ja asenna se.
3 Asenna helposti avattavat kahvan kan- net.

Asennus

Tilatarve

• Pidä ovi auki riittävästi.
• On suositeltavaa säilyttää vähintään 10 mm rako kahdella sivulla.

Laitteen asentaminen vaakatasoon:

Voit tehdä tämän säätämällä kahta laitteen- säätöjalkaa laitteen edessä.

Jos yksikkö ei ole vaakasuorassa, ovet ja magneettitiivisteiden kohdistukset eivät peity kunnolla.

Ohjauspaneelin käyt- täminen

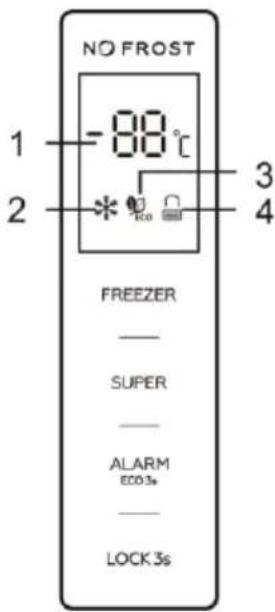

Käyttöliittymän esittely

Käyttöliittymä

1 PAKASTIN: Laitteen lämpötilan säätö
2 SUPER: Valitse supertilan ohjaus ja poista valinta
3 HÄLYTYS/ECO: Poista oven avaushälytys, valitse ECO-tila ja poista se
4 LUKKO: Näytön lukitseminen ja lukituksen avaaminen

LED-näyttö

Esiasetetun lämpötilan näyttöikkuna

Supertilan kuvake

ECO-tilan kuvake

Lukitus- ja lukituksen avauskuvake

Kuva painikkeista

Kaikki painikkeet ovat voimassa vain lukituksen avaustilassa. Lyhyt äänimerkki jokaisen painikkeiden painalluksen jälkeen

PAKASTIN:

laitteen lämpötilan säätö käytettävissä vain käyttäjän määrittämässä tilassa Kosketta-malla painiketta "FREEZER" peräkkäin, lämpötila muuttuu ympyrässä välillä -14 °C \~ -22 °C, lopeta koskettaminen ja 5 sekunnin vilkkumisen jälkeen lämpötila asetetaan.

SUPER:

valitse supertila ja poista valinta

Valitse supertila painamalla SUPER-painiketta. Super-tilan kuvakkeen vilkkumisen jälkeen 5 sekunnin kuluttua supertila on valittuna.

Kun supertila on valittuna, supertilan ku- vake syttyy ja näyttöikkunassa näkyy -25 °C.

Kun kosketat "FREEZER"-painiketta superti- lassa, supertilan kuvake vilkkuu 3 kertaa, mutta pakastimen lämpötilaa ei voi muut- taa.

Poistuksesi Super-tilasta,

- Paina "SUPER"-painiketta poistaaksesi Super-tilan valinnan,

- Tai 50 tunnin supertilan jälkeen ilman mitään toimintoja, jääkaappi pysäyttää sen automaattisesti ja siirtyy edelliseen asetukseen.

Varoitus: Super-tilassa laitteen melu voi olla hieman korkeampi kuin normaalikäytössä.

ALARM/ECO:

poista oven avaushälytys ja korkean lämpötilan hälytys, valitse ECO-tila ja poista valinta

Lyhyt "ALARM/ECO"-painikkeen kosketta-minen poistaa oven avaushälytyksen ja kor- kean lämpötilan hälytyksen. Kosketa ALARM/ECO-painiketta 3 sekunnin ajan valitaksesi ECO-tilan. ECO-tilan kuvakkeen vilkkumisen jälkeen 5 sekunnin kuluttua ECO-tila on valittuna.

Kun ECO-tila on valittuna, ECO-tilan kuvake syttyy ja näyttöikkunassa näkyy erilaisia esiasetettuja lämpötiloja riippuen laitteen sijoituspaikan ympäristön lämpötilasta (Ta), kuten alla.

Ympäristön lämpötila (Ta)	Esiasetettulämpötila
Ta 13°C<	-18°C
14 °C < Ta 20 °C	-18°C
21 °C < Ta 27 °C	-18°C
28 °C < Ta 34 °C	-16°C
Ta >35 °C	-16°C

ECO-tilassa FREEZER-painike ei reagoi kosketukseen. Kosketa ALARM/ECO-painiketta 3 sekunnin ajan ECO-tilan valinnan poista-miseksi.

LUKITUS: Lukitseminen ja lukituksen avaaminen

Lukitse ohjauspaneeli koskettamalla LOCKpainiketta 3 sekuntia, jolloin lukitus- ja luki-tuksen avauskuvakkeessa näkyy "LOCKED".

Lukitustilassa kosketa mitä tahansa painiketta, lukitus- ja lukituksen avauskuvake vilkkuu 3 kertaa.

Avaa ohjauspaneelin lukitus koskettamalla LOCK-painiketta 3 sekunnin ajan, jolloin lukitus- ja lukituksen avauskuvakkeessa näkyy "UNLOCKED".

Lukituksen avaustilassa kaikki painikkeet ovat käytettävissä.

Jos mitään toimintoa ei tehdä 25 sekuntiin,

ohjauspaneeli lukitaan automaattisesti.

Oven avaushälytys

Jos ovi on avautuneena 90 sekuntia, kuuluu oven avaushälytys. Sulje ovi sulkeaksesi oven avaushälytyksen.

Tai kosketa lyhyesti "ALARM/ECO"-painiketta oven avaushälytyksen poistamiseksi.

Korkean lämpötilan hälytys

Jos laitteen korkea sisälämpötila havaitaan, korkean lämpötilan hälytys kuuluu, " ht " ja havaittu lämpötila näkyvät vuorotellen näyttöikkunassa.

Lyhyt "ALARM/ECO"-painikkeen kosketta-minen pysäyttää oven avaushälytyksen.

Korkean lämpötilan näyttö katoaa automaattisesti vain, jos havaittu lämpötila palaa normaaliksi.

Ensimmäinen käyttö- kerta

Sisäpuolen puhdistus

Ennen kuin käytät laitetta ensimmäistä kertaa, pese pakastinkaappi sisältä ja sen kaikki sisäosat haalealla vedellä ja/tai neutraalia saippuaa käyttäen uuden tuotteen tyypillisen hajun poistamiseksi ja kuivaa sitten huo- lellisesti.

Tärkeää! Älä käytä kovia pesuaineita tai hankaavia jauheita, koska ne vahingoittavat pintaa.

Päivittäinen käyttö

Sijoita eri ruoka-aineet eri osastoihin alla olevan taulukon mukaisesti

• Pakastimen laatikko(t)/hylly

• Elintarvikkeet pitkäaikaiseen varastointiin.
• Alalaatikko/hylly raakalihalle, siipikarjalle, kalalle.
• Keskimmäinen laatikko/hylly pakastevihanneksille, lastuille.
• Ylälaatikko/hylly jäätelölle, pakastehedelmille, pakasteleivonnaisille.

Pakasteiden säilytys

Ensimmäisen käynnistyksen yhteydessä tai käytön jälkeen. Ennen kuin laitat tuotteen lokeroon, anna laitteen asettaa superpakastustilaan.

Lämpötilan asetussuositus: -18 °C suositellaan.

Suositeltujen asetusten mukaan pakastimen paras säilytysaika on enintään 1 kuukausi. Paras säilytysaika saattaa lyhentyä muilla asetuksilla.

Tärkeää! Jos sulatus tapahtuu vahingossa, esimerkiksi virta on ollut poikki pidempään kuin teknisten ominaisuuksien taulukon "kohoamisaika" -kohdassa on ilmoitettu, sulatettu ruoka on nautittava nopeasti tai kypsennettävä välittömästi ja pakastettava uudelleen (kypsennyksen jälkeen).

Sulatus

Pakastetut elintarvikkeet voidaan sulattaa ennen käyttöä pakastinosastossa tai huoneenlämmössä, riippuen tähän toimintoon käytettävissä olevasta ajasta.

Pienet palat voidaan kypsentää jopa pakastettuina suoraan pakastimesta. Tässä tapauksessa kypsennys kestää kauemmin.

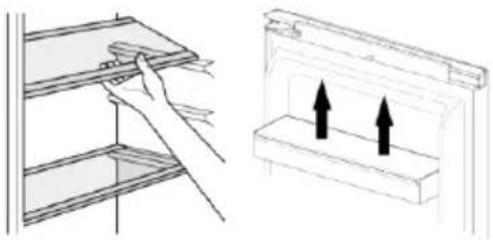

Siirrettävät hyllyt

Jääkaapin seinät on varustettu sarjalla kiskoja, jotta hyllyt voidaan sijoittaa haluamallasi tavalla!

Ovihyllyjen sijoittaminen

Ovihyllyt voidaan purkaa osiin puhdistusta varten. Purkaminen tapahtuu seuraavasti: Vedä hylly vähitellen suoraan nuolten suuntaan, kunnes se vapautuu, puhdistuksen jälkeen aseta se uudelleen.

Pura alalaatikko

1 Vedä alalaatikko ulos pysäytysasentoon.
2 Työnnä joustavat soljet alalaatikon molemmilla puolilla ylöspäin. 3.Vedä alalaatikko ulos.

Hyödyllisiä vinkkejä

Jotta saat kaiken irti superpakastusprosesista, tässä on muutamia tärkeitä vihjeitä:

• elintarvikkeiden enimmäismäärä, joka voidaan pakastaa 24 tunnissa näkyy arvokilvessä.
• laitteen ohjelmistolla asetettu superpakastusprosessi kestää 26 tuntia. Tänä aikana ei saa lisätä muita pakastettavia elintarvikkeita.
• pakasta vain korkealaatuisia, tuoreita ja perusteellisesti puhdistettuja elintarvikkeita.

• valmista ruokaa pieninä annoksina, jotta se jäätyy nopeasti ja täydellisesti ja jotta sen jälkeen voidaan sulattaa vain tarvittava määrä.

• kääri ruoka ilmatiiviiseen pakkaukseen.

• Älä anna tuoreiden, pakastamattomien elintarvikkeiden koskettaa jo pakastettuja elintarvikkeita, jolloin vältetään jälkimmäisen lämpötilan nousu.
• vähärasvaiset ruoat säilyvät paremmin ja pidempään kuin rasvaiset. Suola lyhentää elintarvikkeiden säilyvyyttä.
• mehujäätelöt, jos niitä nautitaan välittömästi pakastinosastosta ottamisen jälkeen, voivat aiheuttaa ihon jäätymispalovammoja.
• on suositeltavaa merkitä pakastuspäivämäärä jokaiseen yksittäiseen pakkaukseen, jotta voit poistaa pakasteita pakastusaikojen mukaan.
• saattaa aiheuttaa ihon jäätymisen pala- misen.
• On suositeltavaa merkata pakastuspäivämäärä jokaisessa yksittäisessä pak-kauksessa, jotta säilytysaika pysyy ajan tasalla.

Vinkkejä pakasteiden säilytykseen

Saadaksesi parhaan suorituskyvyn tästä laitteesta sinun tulee.

• varmistaa, että jälleenmyyjä on varastoinut kaupallisesti pakastetut elintarvikkeet riittävästi.
• varmistaa, että pakasteet siirtyvät elintarvikevarastosta pakastimeen mahdollisimman lyhyessä ajassa.
• älä avaa ovea usein tai jätä sitä auki pidempään kuin on ehdottoman välttämätöntä. Kun ruoka on sulatettu, se pilaantuu nopeasti, eikä sitä voi pakastaa uudelleen.

Älä ylitä elintarvikkeiden valmistajan ilmoittamaa säilytysaikaa.

Sijoita eri ruoka-aineet eri osastoihin alla olevien ohjeiden mukaan:

Pakastimen laatikot/hyllyt:

• Elintarvikkeet pitkäaikaiseen varastointiin.
• Alalaatikko/hylly raakalihalle, siipikarjalle, kalalle.
• Keskimmäinen laatikko/hylly pakastevihanneksille, lastuille.
• Ylälaatikko/hylly jäätelölle, pakastehedelmille, pakasteleivonnaisille.

Puhdistus

Hygieniasyistä laitteen sisäosa, mukaan lukien sisäosat, tulee puhdistaa säännöllisesti.

Varoitus! Laitetta ei saa liittää verkkovirtaan puhdistuksen aikana. Sähköiskun vaara! Ennen puhdistusta sammuta laite ja irrota pistoke pistorasiasta tai kytke virtakatkaisija tai sulake pois päältä tai irrota se. Älä koskaan puhdista laitetta höyrypuhdistimella.

Kosteutta voi kertyä sähköosiin, sähköiskun vaara! Kuumat höyryt voivat vahingoittaa muoviosia. Laitteen on oltava kuiva ennen kuin se otetaan takaisin käyttöön.

Tärkeää! Eetteriöljyt ja orgaaniset liuottimet voivat vahingoittaa muoviosia, esim. sitruunamehu/mehu joka sisältää appelsiinin kuorta, voihappoa, etikkahappoa sisältävää puhdistusainetta.

Älä anna tällaisten aineiden joutua kosketuksiin laitteen osien kanssa.

Älä käytä hankaavia puhdistusaineita.

Ota ruoka pois pakastimesta. Säilytä ne viileässä paikassa hyvin peitettynä.

Katkaise laitteesta virta ja irrota pistoke pistorasiasta tai katkaise sulakkeesta virta tai kytke se pois päältä.

Puhdista laite ja sisäosat liinalla ja haalealla vedellä. Pyyhi puhdistuksen jälkeen puhtaalla vedellä ja hiero kuivaksi.

Pölyn kerääntyminen lauhduttimeen lisää energiankulutusta. Tästä syystä puhdista laitteen takana oleva lauhdutin huolellisesti kerran vuodessa pehmeällä harjalla tai pö- lynimurilla. Kun kaikki on kuivunut, aseta laite takaisin käyttöön.

Pakastimen sulatus

Pakastelokero kuitenkin peittyy vähitellen huurteen peittoon. Tämä pitäisi poistaa.

Älä koskaan käytä teräviä metallityökaluja huurteen raaputtamiseen pois höyrystimestä, sillä voit vahingoittaa sitä.

Jos jää kuitenkin paksuuntuu sisäpuolella, täydellinen sulatus tulee suorittaa seuraa- vasti:

• irrota pistoke pistorasiasta.
• poista kaikki säilytettävät elintarvikkeet, kääri se useisiin kerroksiin sanomalehti-paperia ja laita viileään paikkaan.
• pidä luukku auki ja aseta pesuallas laitteen alle sulatusveden keräämiseksi. Kun sulatus on valmis, kuivaa sisäosat perusteellisesti.
• asenna pistoke pistorasiaan, jotta laite käynnistyy uudelleen.

Lampun vaihto

Sisävalo on LED-tyyppinen. Jos haluat vaihtaa lampun, ota yhteyttä pätevään teknikkoon.

Ongelmien kartoitta-

minen

Varoitus! Irrota virtalähde ennen vianmääritystä. Vain pätevä sähköasentaja tai pätevä henkilö saa suorittaa vianetsinnän, jota ei ole mainittu tässä ohjekirjassa.

Tärkeää! Normaalikäytössä (kompressori, kylmäaineen kierto) kuuluu ääniä.

Ongelma	Mahdollinen syy	Ratkaisu
Laite ei toimi	Verkkopistoke ei ole kytkettynä tai löysällä tai tuote on sammutettu	Liitä verkkopistoke ja käynnistä laite.
	Sulake on palanut tai viallinen	Tarkista sulake, vaihda tarvittaessa.
	Pistorasia on viallinen	Sähköasentajan tulee korjata verk-kohäiriöt.
Laite jäätyy liikaa	Lämpötila on asetettu liian kylmäksi tai laite käy -22' C asetuksella.	Käännä lämpötilansäädin väliaikaisesti lämpimämmälle asetukselle.
Ruoka ei ole tar-peeksi jäätynyt.	Lämpötilaa ei ole säädetty oikein.	Katso alkuperäinen Lämpötilan asetus -osa.
	Ovi oli auki pitkän aikaa.	Avaa ovi vain niin kauan kuin on tarpeen.
	Suuri määrä lämmintä ruokaa laitettiin laitteeseen viimeisen 24 tunnin aikana.	Käännä lämpötilan säädin väliaikaisesti kyl-mempään asetukseen.
	Laite on lähellä lämmönlähdettä.	Katso asennuspaikka-osiosta.
Voimakas huurre-kertymä oven tiivisteeseen.	Oven tiiviste ei ole ilmatiivis.	Lämmitä luukun tiivisteen vuotavat osat varovasti hiustenkuivaajalla (viileällä asetuksella). Muotoile samalla lämmitetty oven tiiviste käsin niin, että se istuu oikein.
Epätavallisia ääniä	Laite ei ole vaakasuorassa.	Säädä jalat uudelleen.
	Laite koskettaa seinää tai muita esineitä.	Siirrä laitetta hieman.
	Laitteen takaosassa oleva osa, esim. putki, koskettaa laitteen toista osaa tai seinää.	Taivuta komponenttia tarvittaessa varovasti pois tieltä.

Jos vika ilmenee uudelleen, ota yhteyttä huoltokeskukseen.

ASIAKASPALVELU JA HUOLTO

Käytä aina alkuperäisiä varaosia.

Ottaessasi yhteyttä valtuutettuun

huoltokeskukseen pidä seuraavat tiedot saatavilla:

Malli, PNC-koodi, sarjanumero.

Nämä tiedot löytyvät laitteen tyyppikilvestä. Tiedot voivat muuttua ilman erillistä ilmoitusta.

Saat käyttöneuvoja, esitteitä, ongelmanrat-kaisuohjeita sekä huolto- ja korjaustietoja:

Vieraillen verkkosivustollamme osoitteessa:

www.kodinkonetukku.fi

Suomen Kodinkonetukku Oy

Veneentekijäntie 12

00210 Helsinki

Finland

p.+358 44 337 9610

[e-mail]

[e-mail]

HELKAMA

- KODINKONEET -

FRYS

Instruktioner

HPK274FD

Säkerhetsinformation

www.kodinkonetukku.fi

Suomen Kodinkonetukku Oy

Veneentekijäntie 12

00210 Helsinki

Finland

[phone]

[e-mail]

[e-mail]

HELKAMA

- KODINKONEET -

FREEZER

User manual

HPK274FD

Safety information

www.kodinkonetukku.fi

Suomen Kodinkonetukku Oy

Veneentekijäntie 12

00210 Helsinki

Finland

p.+358 44 337 9610

[e-mail]

[e-mail]

FIN

Pääsy huoltokorjauksiin, kuten Internet-verkkosivut, osoitteet, yhteystiedot. Malli no: HPK274FD

Keskushuollon yhteystiedot:

Osoite	Osoite Hämeenkatu SA Tampere QR koodi	QR koodi
Puhelin numero	7242 5571
Kotisivut	www.kodinkonetukku.fi
Asiaankuuluvat tiedot varaosien tilaamisesta suoraan tai muiden valmistajan, maahantuojan tai valtuutetun edustajan toimittamien kanavien kautta;			www.kodinkonetukku.fi
Vähimmäisaika, jonka aikana laitteen korjaamiseen tarvittavia varaosia on saatavilla; (vuotta)			7
Ohjeet mallitietojen löytämiseen tuotetietokannasta, sellaisena kuin ne määritellään asetuksessa EU 2019/2016 web-linkin avulla, joka linkittää tuotetietokantaan tallennetut mallitiedot tai linkin tuotetietokantaan ja tietoihin kuinka löytää mallitunniste tuotteesta.)			www.kodinkonetukku.fi

Huomaa: Palvelusivuston osoite tai yhteyshenkilön puhelinnumero voi muuttua ilman erillistä ilmoitusta. Vahvista, onko keskushuolto suoraan sidoksissa yhtiöömme, kun tarvitset palveluja.

SE
