KÄYTTÖOHJE COMPACT-150 R Nibe

FI Asennusohje - Lämminvesivaraaja

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi-teitä, jotka tulisi teettää ammattilaisella.

Käsikirja tulee jättää asiakkaalle.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva- raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrotto laitteen turvallinen käyttö ja he ymmärtä- vät laitteen käyttöön liittyvät vaarateki- jäät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitet- ta valvomatta.

Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2022.

YLEISTÄ

SARJANUMERO

Sarjanumero on etuluukun oikeassa alakulmassa.

MUISTA!

Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä.

KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.

Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyppisen Palvelun.

Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.

SYMBOLIT

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaavaa vaaraa.

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

VIHJE!

Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä.

MERKINTÄ

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

Vaarallinen jännite.

ASENNUSTEN TARKASTUS

Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö.

√		HuomautusKuvaus	tus	PäiväysAlle
Käyttövesi (sivu 19)
	Sulkuventtiilit
	Sekoitusventtiili
Kylmä vesi (sivu 19)
	Sulkuventtiilit
	Takaiskuventtiili
	Varoventtiili
Sähkö (sivu 19)
	Kytketty syöttö

Käyttäjälle

HUOLTO

VAROVENTTILI

Varoventtiili päästää joskus vettä, kun lämmintä vettä on laskettu. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen pain kasvaa ja varoventtiili aukeaa.

Varoventtiili pitää tarkastaa säännöllisesti tukkeutumisen estämiseksi (noin 4 kertaa vuodessa).

Tee tarkastus seuraavasti:

1. Avaa venttiili kiertämällä säätöpyörää varovasti vastapäivään.
2. Tarkasta, että venttiilin läpi virtaa vettä.
3. Sulje venttiili vapauttamalla se. Ellei se sulkeudu automaattisesti vapautettaessa, kierrä sitä hieman vastapäi vään.

Ellei näin tapahdu, varoventtiili on viallinen ja se pitää va taa.

SUOJA-ANODI (VAIN COMPACT-E)

Lämminvesivaraaja on varustettu magnesiumanodilla (FR2), joka antaa lisää korroosiosuojaa. Anodi kuluu osin uhrautumalla emalissa olevien huokosten paikkaamiseksi ja osin veden kemiallisesta koostumuksesta riippuen.

Tarkasta anodi vuoden sisällä ja sen jälkeen säännöllisesti anodin kulumisesta riippuen. Uuden anodin halkaisija on n 21 mm. Kun halkaisija on pienentynyt (kuluneimmassa koh dassa) alle 10 mm:iin, anodi on käytetty ja se pitää vaiht

Ellei anodi ole kulunut muutaman vuoden kuluttua, vedenj johtavuus voi olla huono ja vesi on suositeltavaa analysoid

Anodin vaihto

Katkaise lämminvesivaraajan jännitteensyöttö. Vedensyöttö suljetaan sulkuventtiilillä (QM35) (vastapäivään). Laske paine lämminvesivaraajasta avaamalla talon alin lämminvesihana. Irrota sitten muovikansi lämminvesivaraajan päältä ja kierrä anodi (FR2) irti 24 mm avaimella. Anodin pituus, katso "Tekniset tiedot".

Ahtaita tiloja varten on saatavana ketjuanodi (lisävaruste), joka vaatii vain n. 200 mm vapaata tilaa varaajan yläpuolella.

Jos haluat välttää anodin toistuviin tarkastuksiin/vaihtoon liittyvän vaivan, voit asentaa tasavirta-anodin (lisävaruste), joka ei kulu

VIHJE!

Anodi on kulutustarvike! Tietyissä olosuhteissa voidaan suositella tasavirta-anodia.

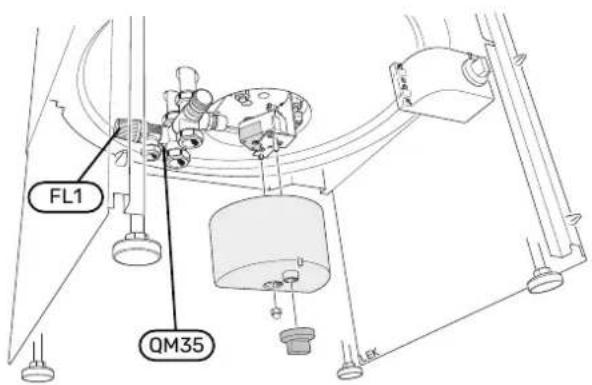

TYHJENNYS

1. Katkaise lämminvesivaraajan syöttö kääntämällä turvakytkin (SF1) asentoon "0".

2. Sulje sulkuventtiili () (kierrä vastapäivään).

3. Avaa sekoitusventtiili () kokonaan (kierrä vastapäivään).

4. Avaa varoventtiili (FL1) ((kierrä hitaasti vastapäivään, kunnes se jää yläasentoon).

HUOM!

Vesi tyhjennetään varoventtiilin ylivuotoputken kautta. Varo vesiroiskeita. Palovammavaara.

1. Päästä järjestelmään ilmaa avaamalla lämminvesihana. Jos tämä ei riitä, avaa sekoitusventtiilin putkiliitos (merkitty VV).

Lämminvesivaraajan tyhjenemistä voi nopeuttaa avaamalla alipaineventtiiliä FL6 (kupari) tai ilmausruuvia QM5 (emali ja ruostumaton teräs) muutama kierros. Venttiilin vierestä saattaa valua hieman vettä.

TOIMENPITEET KÄYTTÖHÄIRIÖIDEN YHTEYDESSÄ

HUOM!

Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.

Ellei vesi lämpene, tarkasta sähkökeskuksen varokkeet. Ellei varokkeita ole lauennut, syynä voi olla se, että lämpötilanra-joitin on lauennut lämminvesivaraajaan tulleen vian vuoksi. Kun vika on korjattu, rajoitin voidaan palauttaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmis- tenumero (PF3) (14 numeroinen) ja asennuspäivä pitää aina ida. mainita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa käyttää.

Asentajalle

YLEISTÄ

Compact-varaajasta on saatavana neljä eri tilavuutta ja s on saatavana kolmella eri korroosiosuojauksella: kupari (C) emali (E) ja ruostumaton teräs (R).

Paineastia on suunniteltu ja valmistettu 10 baarin varokepai- neelle.

Vesisäiliö on lämpöeristetty tehokkaasti EPS:IIä (ympäristöystävällinen solumuovi).

Ulkokotelo on jauhemaalattua teräspeltiä ja takalevy galva-noitua teräspeltiä.

ASENNUS

Lämminvesivaraajan saa asentaa vain pystyasentoon.

Aseta Compact vakaalle alustalle, joka kestää sen painon, sitä mleluiten betonilattialle tai -jalustalle. Säädä laite vaakasuo- jaan ja vakaaseen asentoon säätöjaloilla.

Sähkövastus on asennettu laipalla 0 80 mm asennusauk-Compact:n asennustilan on oltava lämmitetty ja siinä on ol- koon, mikä helpottaa sen irrotusta sekä mahdollistaa säiliontava lattiakaivo.

sisäpuolen tarkastuksen ja puhdistuksen.

Täydellinen valmiiksi tehtaassa asennettu venttiilivarustus: sekoitusventtiili, takaiskuventtiili, alipaineventtiili (vain CU), varo-/laskuventtiili sekä sulkuventtiili.

KULJETUS

Compact on kuljetettava ja sitä on säilytettävä pystyasen- nossa ja kuivassa.

Tarkasta, että Compact ei ole vahingoittunut kuljetuksen aikana.

LUUKKUJEN IRROTUS

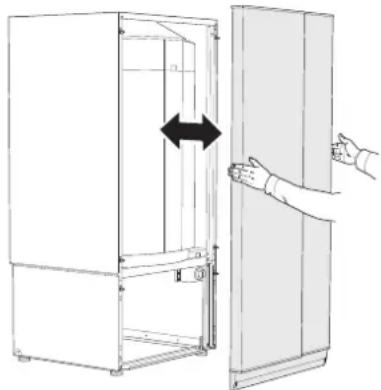

ETULUUKKU

Vedä luukku suoraan ulos.

SIVUPELLIT

Sivupeltien alaosa Compact 150, 200 ja 300 malleissa voidaan irrottaa asennustyön ajaksi. Tämä helpottaa käsiksi pääsyä sivuilta. Sivupellit voidaan asentaa takaisin myös ahtaissa tiloissa.

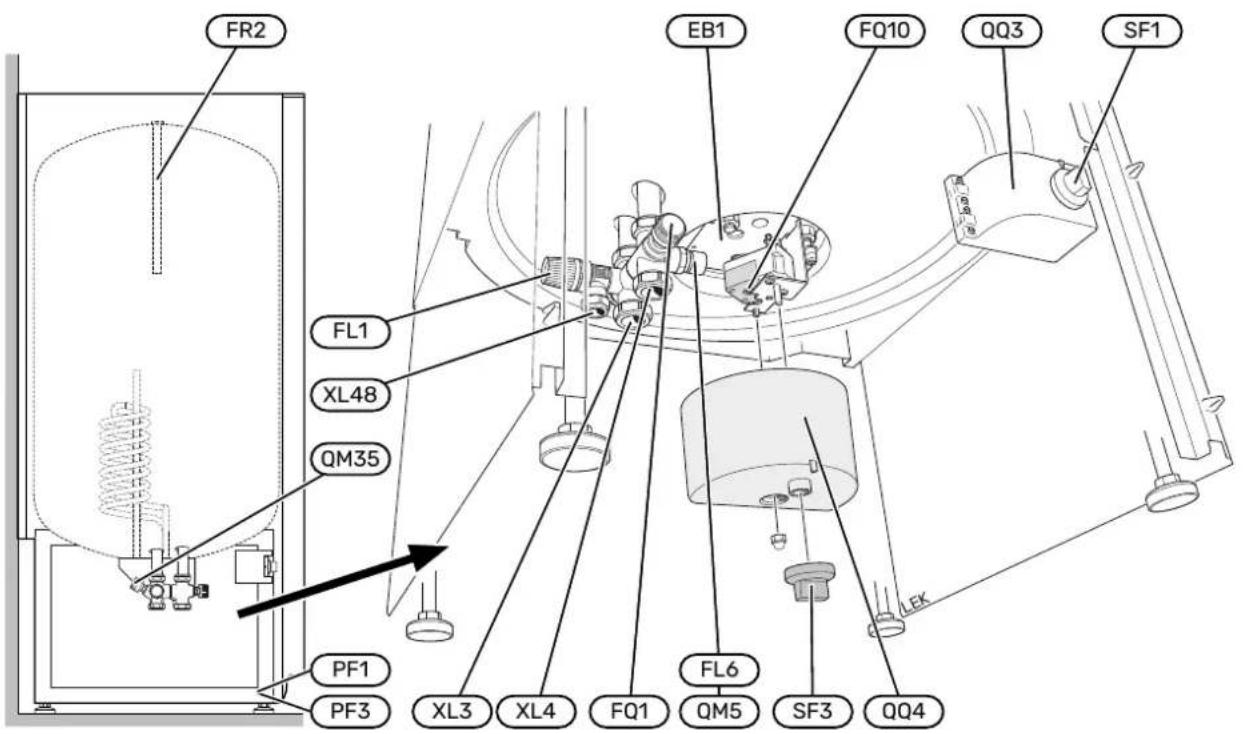

KOMPONENTTIEN SIJAINTI

COMPACT

SähkökomponentitPutkiliitännät

XL3

022 mm

XL4 Käyttövesiliitäntä puserrusliitin Ø22 mm

XL48 Varoventtiililitäntä puserrusliitin Ø15 mm

SähkövastusEB1Kylmävesiliitäntä puserrusliitin LämpötilarajoitinFQ10

Kytkentätila liittimellä, virtakytkinQQ3

Kytkentätila, lämpötilarajoitinQQ4

Katkaisija/turvakytkinSF1

Termostaatin säätöpyöräSF3

LVI-komponentit

Varoventtiili/tyhjennysventtiiliFL1

FL6 Alipaineventtiili1

FQ1 Sekoitusventtiili

QM5 Ilmausruuvi 1,2

QM35 Sulkuventtiili, kylmäves ^4

Muut

FR2 Anodi ^3

Tyyppikilpi (jalustassa etuluukun takana)PF1

PF3 Sarjanumerokilpi (jalustassa etuluukun takana)

^1 Vain Compact kupari
^2 Vain Compact ruostumaton teräs
^3 Vain Compact emaili
^4 Einäy kuvassa

Komponenttikaavion merkinnät standardin IEC 81346-1 ja 81346-2 mukaan.

PUTKILIITÄNNÄT

YLEISTÄ

Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti.

Lämminvesivaraajan jalka on reilun kokoinen ja mahdollistaan näin piilotetun putkiasennuksen. Putket voidaan vetää suoraan lattiasta tai katon läpi (takalevyn aukon kautta). Myös jakoputki voidaan asentaa jalustaan.

SÄHKÖASENNUKSET

HUOM!

Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.

Kytke jännitteensyöttö liitinrimaan (X1). Compact:n turvakyt-Venttiiliryhmää ei saa käyttää ulkoiseen asennukseen, siirtään/katkaisin on yhdistetty turvakytkin/katkaisin. Sen kosulos tai jakaa. Sekoitusventtiili (FQ1) säädetään haluttuun ketinväli on 3 mm ja se on hyväksytty käytettäväksi turvalämpimän käyttöveden lämpötilaan. Lämpötilaa nostetaan kytkimenä.

kiertämällä sekoitusventtiilin säätöpyörää vastapäivään.

Säätöalue 40 - 65 °C. Käytettäessä muoviputkea tai heh tettua kupariputkea pitää käyttää sisäpuolista tukiholkkia. Varoventtiilistä johdetaan ylivuotoputki viemäriin. Ylivuoto-putken pitää olla saman kokoinen kuin varoventtiilin liitän Ylivuotoputken pitää kaataa koko matka lattiakaivoon asti vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Putken pää pitää jättää näkyville eikä sitä saa asettaa säi komponenttien läheisyyteen.

HUOM!

Lämminvesivaraajan pitää olla kokonaan täytetty vedellä ennen kuin sähkön voi kytkeä päälle.

1-vaiheasennuksessa lämminvesivaraajan teho on 1 kW ja 2-vaiheasennuksessa 3 kW. 3-vaiheasennuksessa teho on hko- 3/6 kW.

Varmista, että tuleva vesi on puhdasta. Omaa kaivoa käyt täessä järjestelmään on ehkä asennettava vedensuodatin.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TERMOSTAATTI

Parhaiden käyttöolosuhteiden varmistamiseksi ja bakteeri- kasvun estämiseksi asetukseksi suositellaan 60 °C. Lämpö- tila säädetään termostaatin säätöpyörällä (SF3) ja se on enintään noin 80 °C.

TÄYTTÖ JA ILMAUS

1. Varmista, että varoventtiili (FL1) on suljettu.
2. Avaa sulkuventtiili (QM35).
3. Avaa kuumavesihana.
4. Kun lämminvesihanasta tulevassa vedessä ei ole enää ilmakuplia, lämminvesivaraaja on täynnä ja hanan voi sulkea.

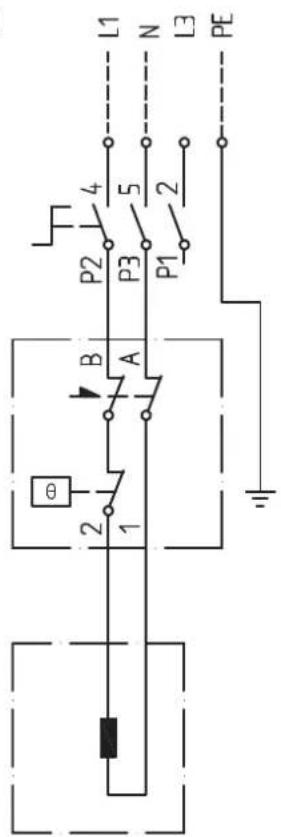

SÄHKÖKYTKENTÄKAAVIO

1-vaihe 1 kW/2-vaihe 3 kW

$$ \begin{array}{l} 2 3 0 \mathrm{V} \sim 5 0 \mathrm{Hz} \ 1, 0 \mathrm{kW} \end{array} $$

$$ \begin{array}{l} 4 0 0 \mathrm{V} 2 \sim 5 0 \mathrm{Hz} \ 3, 0 \mathrm{kW} \end{array} $$

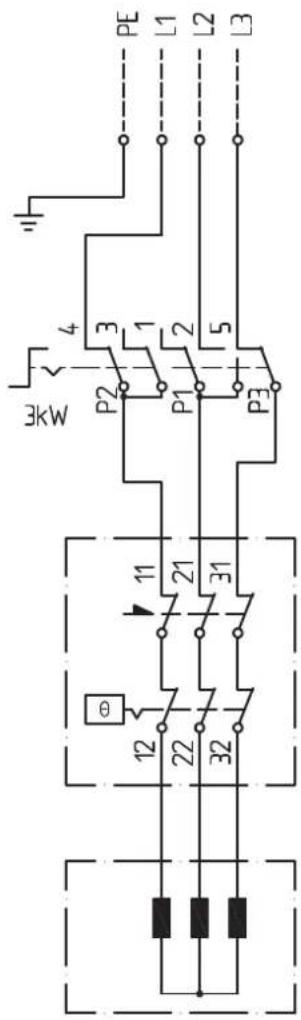

3-vaihe 3/6 kW HUOLTO

400V 3\~50Hz

HUOLTOTOIMENPITEET

Varoventtiili

Katso varoventtiilin tarkastus luvusta "Tarkastus ja hoito" sivulla 16.

Tyhjennys

Katso lämminvesivaraajan tyhjennys luvusta "Tarkastus ja hoito" sivulla 16.

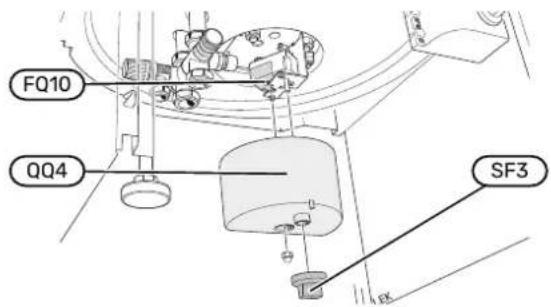

Lämpötilarajoittimen palautus

HUOM!

Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa ja voimassa olevien sähköturvallisuusmääräysten mukaisesti.

Jos lämpötilarajoitin (FQ10) on lauennut, lämminvesivaraajan pitää antaa jäähtyä vähintään tunnin ajan ennen kuin sen saa palauttaa.

1. Irrota termostaatin säätöpyörä (SF3) ja muovikansi (QQ4).
2. Paina kevyesti lämpötilarajoittimen painiketta.

1-vaihe/2-vaiheasennus

Maks 40 N (n. 4 kg)

3-vaiheasennus

Anturien asennus

Termostaatin ja lämpötilanrajoittimen anturien asennus. Varmista, että anturit ovat anturiputkien pohjassa.

Tekniset tiedot

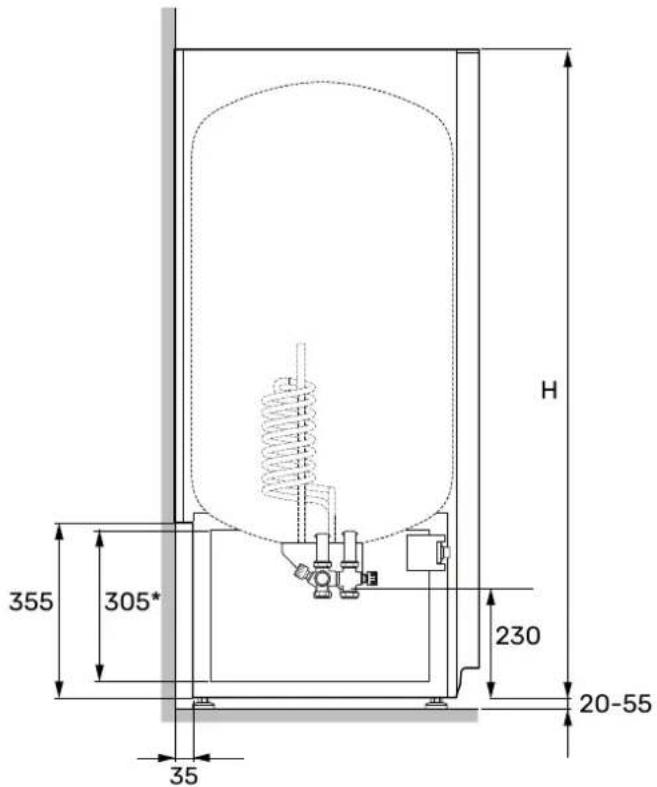

MITAT

Kaikki mitat ovat millimetreinä.

Compact 100 - 820 mmKorkeus
Compact 150 - 1200 mm
Compact 200 - 1310 mm
Compact 300 - 1710 mm

*Sivupeltien alaosa Compact 150, 200 ja 300 malleissa voidaan irrottaa asennus-
työn ajaksi. Tämä helpottaa käsiksi pääsyä sivuilta. Sivupellit voidaan asentaa
takaisin myös ahtaissa tiloissa.
Compact 100 :ssa el ole alasivupeltejä.

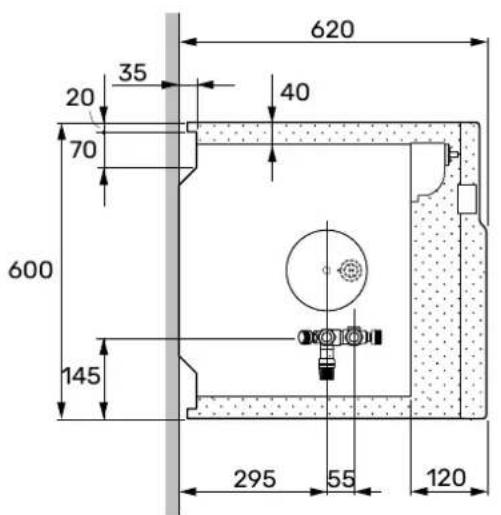

MUISTA!

Putkia ei saa asentaa pisteillä merkitylle alueelle!

TEKNISET TIEDOT

Compact		100		150		200			300
Tilavvus Cu/R/E	litraa	93/-/-		-/140/-		176/182/180			261/269/266
Net topaino Cu/R/E	kg	52/-/-		-/54/-		82/62/91			101/79/117
Vasditlu nostokorkeus	mm	1010		1300		1470			1840
Suositeltu varoke	A	10
Jännite		230V ~ 50Hz, 400V 2 ~ 50Hz ja 400V 3 ~ 50 Hz
Anodin pitous	mm	-		-		590			815
Kotelointiluokka		IP24
Teho	kW	1	3	1	3	1	3	^2	1	3	6
Maksimipaine	MPa/bar	1/10
Lämmitynsaika (10 °C -60 °C)1	h	5.5	2.0	8.0	3.0	10	3.5	2.0^2	15.5	5.0	2.5
Käyttövesikapasiteetti1Cu/R/E	litraa	194/-/-		-/295/-		369/381/378			549/564/559
Alhe asetuksen (EG) mukaan, nro 1907/2006 artikkeli 33 (Reach)	Lyjälä messinkiosissa
Tuotenumero R	-		084 040			084 050			084 060		084 062
Tuotenumero E	-		-			084 070			084 080		084 082

^1 Kun tulevan kylmän veden lämpõtila on 10 °C, käyttöveden meniämpõtila on 40 °C, kulutus on 12 litraa minuutissa ja termostaatin asetus on 80 °C.
^2 Vaatilisivanusteen.

ENERGIAMERKINTÄ

Valmistaja		NIBE
Ha HI		ER 57-100	ER 57-150	ER 57-200	ER 57-300	ER 57-3006km
Ismortettu laskuprofii		L	L	XL	XL	XL
Hyötysuhderuokka käyttövedenlämmityksessä		C	C	C	D	D
Käyttöveslämmityksen energiatohökkuus, _vh	%	37,8	38,0	38,1	37,3	37,3
Vuotinenkäyttöveslämmityksen energiankiulutus, AEC	kl/h	2708	2695	4394	4491	4491
Måls, 40-asteinen käyttövesi, V40	l	123	201	267	395	395
Termostartin asertus	°C	60	60	60	60	60
Päivittänen sähkonkiulutus, Q_sec	kl/h	12,53	12,45	20,29	20,86	20,86
Äänktehotaso L_sc	dB	15	15	15	15	15
Sovellettvast standardit EN 504-40

LISÄTARVIKKEET

Kaikkia lisävarusteita ei ole saatavana kaikilla markkina-alueilla.

Lisätietoja lisävarusteista ja täydellisen lisävarusteluettelon löydät osoitteesta nibe.se.

ANODI, TASAVIRTA (VAIN EMALI)

Tuotenumero 034 208

SÄHKÖVASTUSSARJA COMPACT

6 kW

Tuotenumero 018 288

SÄHKÖVASTUSSARJASTEATIT-CUCOMPACT

2,08 kW

Tuotenumero 418 565

SÄHKÖVASTUSSARJA STEATIT -E COMPACT

2,08 kW

Tuotenumero 060 074
