KÄYTTÖOHJE LKI66440SK ELECTROLUX

FI Käyttöohje | Liesi

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....2
2. TURVALLISUUSOHJEET....5
3. ASENNUS....7
4. TUOTTEEN KUVAUS....9
5. ENNEN ENSIKÄYTTÖÄ....9
6. KEITTOTASO – PÄIVITTÄINEN KÄYTTÖ....11
7. KEITTOTASO – NEUVOJA JA VINKKEJÄ.... 16
8. KEITTOTASO – HUOLTO JA PUHDISTUS....18
9. UUNI – PÄIVITTÄINEN KÄYTTÖ 18
10. UUNI - KELLOTOIMINNOT 22
11. UUNI – NEUVOJA JA VINKKEJÄ.... 23
12. UUNI – HUOLTO JA PUHDISTUS....35
13. VIANMÄÄRITYS....38
14. ENERGIATEHOKKUUS....40
15. YMPÄRISTÖNSUOJELU 42

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista

rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Tämä laite on tarkoitettu käytettäväksi korkeintaan 2 000 metriä merenpinnan yläpuolella.
• Tätä laitetta ei ole tarkoitettu käytettäväksi laivoissa, veneissä tai aluksissa.
• Laitetta ei saa asentaa kalusteoven taakse, jotta se ei ylikuumenisi.
• Älä asenna laitetta millekään alustalle.
• Älä käytä laitetta ulkopuolisen ajastimen tai erillisen kaukoohjauksen avulla.

• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.

• Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.

• HUOMIO: Ruoan kypsymistä tulee valvoa jatkuvasti. Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.
• VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun tai keittotason saranoitujen kansien lasin puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
• VAROITUS: Jos pinta on vaurioitunut, katkaise virta laitteesta sähköiskuriskin välttämiseksi. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.
• VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.
• Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.
• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.

• Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

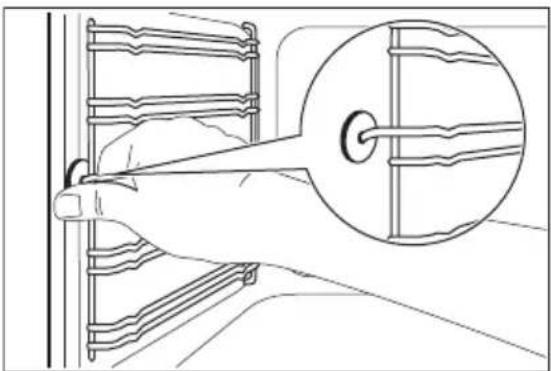

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Keittiön kaapin ja asennuspaikan on oltava saman kokoiset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Laitteen osat ovat jännitteenalaisia. Sulje laite kalusteella estääksesi pääsyn vaarallisiin osiin.
• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden vieressä.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden

putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

- Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

2.2 Sähköliitännät

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät tulee antaa.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

2.3 Käyttö

VAROITUS!

Loukkaantumisen ja palovamman vaara. Sähköiskun vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.
• Käytä aina säilöntätarkoituksiin hyväksyttyjä lasiastioita ja -purkkeja.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.

VAROITUS!

Laitteen vaurioitumisen vaara.

• Estä emalipinnan vaurioituminen tai haalistuminen:
• Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.
  – Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa uunin pohjan kanssa.
  – Älä laita vettä suoraan kuumaan laitteeseen.
  – Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
  – Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.
• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.
• Käytä syvää pannua kosteita kakkuja paistaessasi. Hedelmämehut voivat jättää pysyviä tahroja.
• Älä aseta kuumia keittoastioita käyttöpaneelin päällä.
• Älä anna keittoastian kiehua kuiviin.

• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.

• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.

• Valuraudasta tai alumiinista valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

VAROITUS!

Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois toiminnasta ennen huoltotoimenpiteiden aloittamista. Irrota pistoke pistorasiasta.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

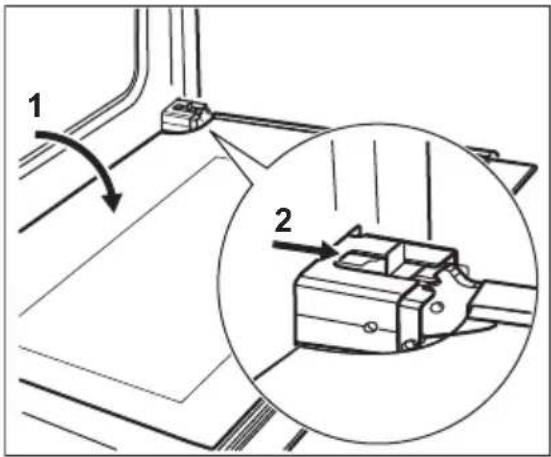

• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Varmista, että uunin sisäosa ja luukku pyyhitään kuiviksi jokaisen käyttökerran jälkeen. Laitteen aikana muodostunut höyry tiivistyy uunin sisäseiniin ja se voi aiheuttaa korroosiota. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

- Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.
• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Tekniset tiedot

Mitat

Korkeus 850 - 936 mm

Mitat

Leveys 596 mm

Syvyys 600 mm

3.2 Sähköasennus

VAROITUS!

Valmistaja ei ole vastuussa, jos et noudata turvallisuusluvuissa esitettyjä turvallisuusohjeita.

Laitteen mukana toimitetaan päävirtajohto ja pääpistoke. Liitäntäliitin sijaitsee takapaneelin takana.

HUOMIO!

Jos kytket laitteen pistokkeen 3-vaiheiseen kontaktiin, siinä on oltava nolla-vaihe. Muussa tapauksessa laite ei toimi.

VAROITUS!

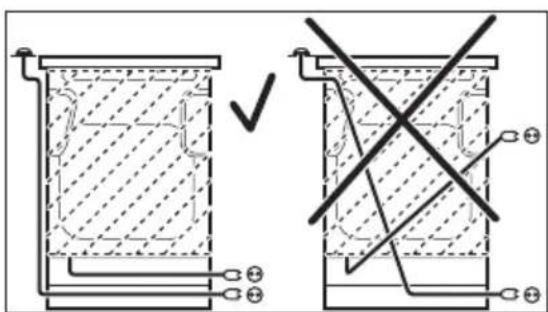

Virtajohto ei saa olla kosketuksessa kuvaan merkityn laitteen osan kanssa.

Asenna kaatumiseste, jotta laite ei kaadu väärän kuormituksen seurauksena. Kaatumiseste toimii vain, kun laite on asetettu oikeaan kohtaan. Laitteessa on kuvien mukaiset symbolit (mallikohtainen), joka muistuttaa kaatumisesteen asentamisesta.

Varmista, että asennat kaatumisesteen oikealle korkeudelle.

Katso lisätietoa laitteen asennuksesta erillisestä asennusoppaasta.

4. TUOTTEEN KUVAUS

4.1 Yleiskatsaus

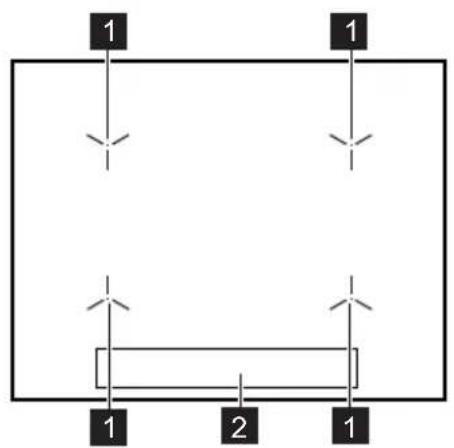

4.2 Keittotason osat

1 Induktiokeittoalue
2 Käyttöpaneeli

4.3 Varusteet

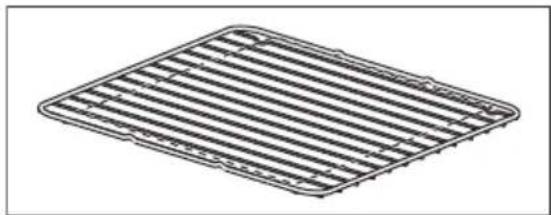

• Paistoritilä

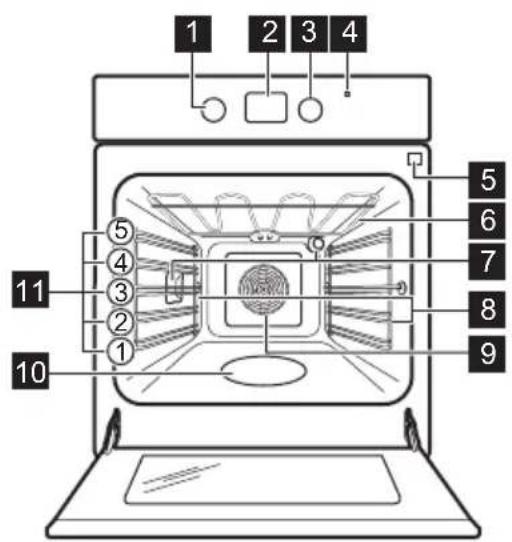

1 Uunitoimintojen säätönuppi
2 Näyttö
3 Säätönuppi (lämpötilan valitsemiseen)
4 Lämpötilan merkkivalo / symboli
5 Paistolämpömittarin pistorasia
6 Lämpövastus
7 Lamppu
8 Pellinkannatin, irrotettava
9 Puhallin
10 Lokero
11 Kannatintaso

Ruoanlaittovälineille, kakkuvuokat, paistit.

- Paistolevy

Kakuille ja kekseille.

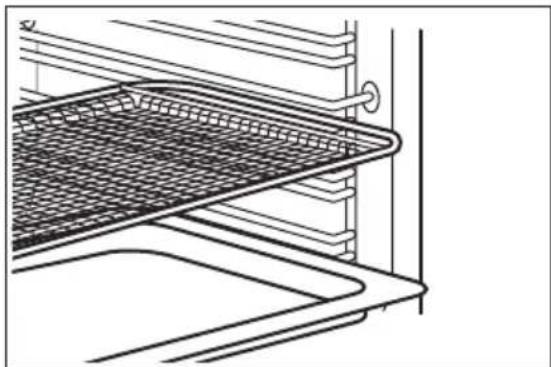

- Grilli / uunipannu

Leivinpelliksi ja uunipannuksi tai pannuksi rasvan keräämiseen.

- AirFry -taso

Ruokien paistaminen pienemmällä öljymäärällä tai ilman leivinpaperia.

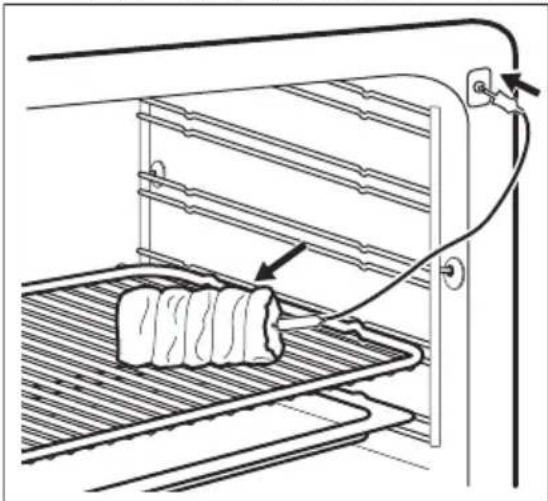

- Sisälämpömittari

Mittaamaan, kuinka pitkälle ruoka on kypsynyt.

• Säilytyslokero

Säilytyslaatikko on uunin lokeron alapuolella.

Avataksesi lokeron, työnnä lokeroa. Lokero tulee ulos.

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Esikuumennus ja puhdistus

Esikuumenna tyhjä laite ennen ensimmäistä käyttökertaa ja kosketusta ruoan kanssa.

Laite voi aiheuttaa epämiellyttävää hajua ja

savua. Tuuleta huone esikuumennuksen aikana.

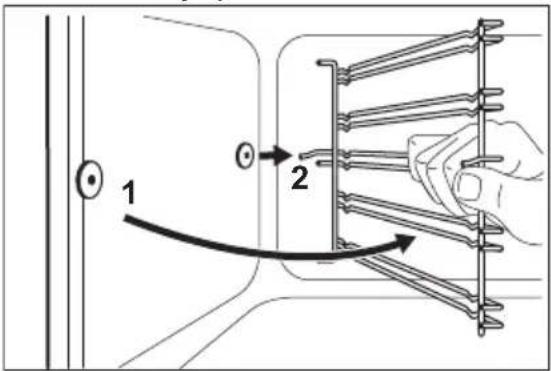

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Aseta teiminto. Aseta enimmäislämpötila. Anna laitteen olla toiminnassa 1 t.
3. Aseta toiminto .Aseta uunin maksimilämpötila. Anna laitteen toimia 15 min ajan.
4. Aseta toiminto .Aseta uunin maksimilämpötila. Anna laitteen olla toiminnassa 15 min ajan.
5. Katkaise laitteen virta ja odota, että se jäähtyy.
6. Puhdista laite ja sen varusteet vain lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
7. Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoonsa.

5.2 Kosketuspainikkeiden käyttö

Kytke toiminto päälle painamalla ja pitämällä alhaalla näytön valittua symbolia vähintään yhden sekunnin ajan.

5.3 Kellonajan asetus

Kellonaika on asetettava ennen uunin käyttämistä.

-merkkivalo vilkkuu, kun laite kytketään sähköverkkoon, sähkökatkon esiintymisen jälkeen tai kun ajastinta ei ole asetettu.

Aseta kellonaika painamalla painiketta tai

Vilkkuminen lakkaa noin viiden sekunnin kuluttua ja näytössä näkyy asetettu aika.

5.4 Kellonajan muuttaminen

i

Kellonaikaa ei voida muuttaa, jos jokin toiminnoista on toiminnassa.

Paina painiketta toistuvasti, kunnes kellotoiminnon merkkivalo vilkkuu. Aseta uusi aika noudattamalla "Kellonajan asetus"-kohdan ohjeita.

5.5 Luukun avaaminen ja sulkeminen mekaanisen lukituksen ollessa päällä

Luukun mekaaninen lukitus on oletusasetuksena käytössä.

Avaa luukku siirtämällä lukkoa oikealle.

5.6 Mekaanisen uunin lukituksen kytkeminen pois päältä - pääuunissa

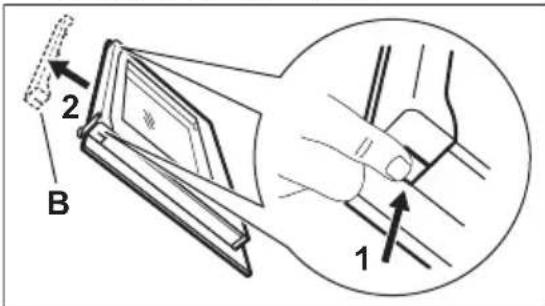

1. Paina luukun reunalistaa B molemmalta puolelta. Tiiviste irtoaa.

1. Irrota luukun reunalista vetämällä sitä ylöspäin.

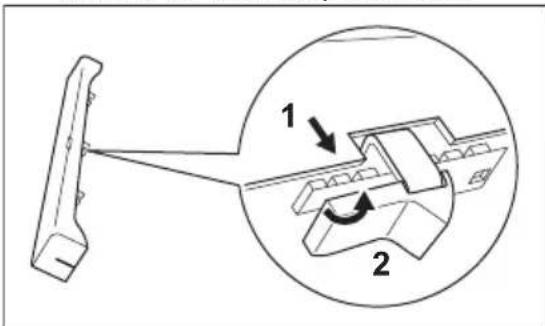

2. Irrota lukitusvipu 1, siirrä sitä oikealle 2 ja kiinnitä se takaisin paikalleen.

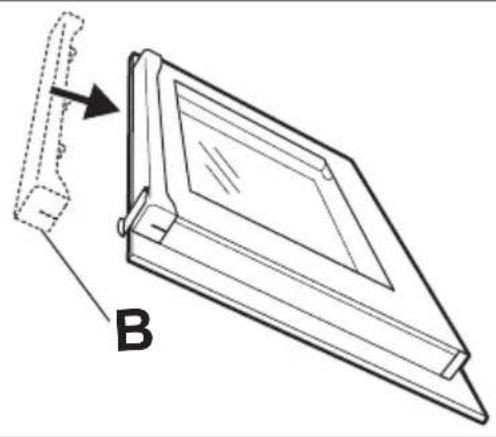

1. Pitele luukun reunalistaa B molemmalta puolelta ja aseta se luukun sisäreunaan. Aseta luukun reunalista luukun yläreunaan.

Mekaanisen uunin lukituksen kytkeminen toimintaan

Suorita edellä mainitut toimenpiteet uudelleen ja siirrä vipu takaisin vasemmalle.

Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

6. KEITTOTASO – PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Keittotason käyttöpaneeli

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kosketus-painike	Toiminto Kuvaus
1	➊	Päälle / Pois päältä Keittotason kytkeminen päälle ja pois päältä.
2	➌	Hob ^2 Hood Toiminnon manuaalisen tilan kytkeminen päälle ja pois päältä.
3	➂	Lukko / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
4	||	Tauko Toiminnon kytkeminen päälle ja pois päältä.
5	- Tehotason näyttö Tehotason näyttäminen.
6	- Keittoalueiden ajastimen il-maisimet	Aika-asetusta koskevan keittoalueen osoittaminen.
7	- Ajastimen näyttö Ajan osoittaminen minuutteina.
8	➊	- Keittoalueen valitseminen.
9	+/-	- Ajan lisääminen tai vähentäminen.
10	+/-	- Tehotason säätäminen.
11	➌P	PowerBoost Toiminnon kytkeminen toimintaan.

6.2 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9	Keittoalue on toiminnassa.
u	Tauko on kytketty päälle.
R	Automaattinen kuumentaminen on kytketty päälle.
P	PowerBoost on kytketty päälle.
E + numero	Toimintahäiriö.
= / 7 -	OptiHeat control (3-vaiheinen jäännöslämmön merkkivalo): edelleen toiminnassa / lämpimänä pito / jälkilämpö.
L	Lukko / Lapsilukko on kytketty päälle.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty päälle.

6.3 OptiHeat control (3-vaiheinen jäännöslämmön merkkivalo)

! VAROITUS!

3 / 7 Jäkilämmön aiheuttama palovammojen vaara on olemassa niin kauan kuin merkkivalo on näkyvissä.

Induktiokeittoalueet tuottavat kypsennykseen tarvittavan lämmön suoraan keittoastian pohjaan. Lasikeramiikka kuumenee keittoastian lämmöllä.

Merkkivalot syttyy, kun keittoalue on kuuma. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason:

- jatka kypsennystä,

- lämpimänä pito,

- jälkilämpö.

Merkkivalo voi myös ilmestyä:

- viereisille keittoalueille vaikka et olisi niitä käyttämässä,

- kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,

- kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

6.4 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta Ⓐ sekunnin ajan.

6.5 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.

- Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.

- Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika
u, 1 - 2	6 tuntia
3 - 4 5 tuntia
5 4 tuntia
6 - 9 1,5 tunti

6.6 Tehotaso

Tehotasoa nostetaan koskettamalla painiketta + Tehotasoa lasketaan koskettamalla painiketta . Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita + ja .

6.7 Automaattinen kuumentaminen

Jos tämä toiminto kytketään toimintaan, haluttu tehotaso voidaan saavuttaa nopeammin. Toiminto asettaa korkeimman tehotason joksikin aikaa, ja laskee tehotason sen jälkeen oikeaan asetukseen.

i

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa (P syttyy).

Kosketa heti painiketta + ( syttyy).

Kosketa heti -painiketta, kunnes oikea tehotaso tulee näkyviin. Kolmen sekunnin kuluttua syttyy R.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta —.

6.8 PowerBoost

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Kytke toiminto toimintaan

keittoalueeseen: kosketa □ P syttyy.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta tai . —

6.9 Ajastin

Ajanlaskuajastin

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten.

Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan tai ajan muuttaminen: kosketa ajastimen tai - painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: aseta keittoalue painikkeella ⏻. Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Toiminnon kytkeminen pois toiminnasta: aseta keittoalue painikkeella ja kosketa painiketta. Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu.

i

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻

Hälytinajastin

Voit käyttää tätä toimintoa Hälytinajastin- toimintona keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason näytössä näkyy

Toiminnon kytkeminen toimintaan: kosketa painiketta ⚠ Aseta aika koskettamalla ajastimen painiketta tai . Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta ⚠️

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta ⏻ ja sen jälkeen painiketta . Jäljellä oleva aika laskee takaisin arvoon 00.

i

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

6.10 Tauko

Tämä toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimmalle tehotasolle.

Kaikki muut käyttöpaneelin symbolit lukittuvat toiminnon ollessa toiminnassa.

Toiminto ei pysäytä ajastintoimintoja.

1. Kytke toiminto päälle painamalla painiketta || ü kytkeytyy päälle. Tehotaso laskee arvoon 1.

2. Kytke toiminto pois päältä painamalla ||.

Aiempi tehoasetus tulee näkyviin.

6.11 Lukko

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta 📋 syttyy neljän sekunnin ajaksi. Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta Edellinen tehotaso kytkeytyy päälle.

i

Kun sammutat keittotason, myös tämä toiminto sammuu.

6.12 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ⏻Älä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. Lsyttyy. Kytke keittotaso pois toiminnasta painikkeella ⏱

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella Ⓐ Älä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella Ⓐ

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ①. Syttyy. Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ②toiminto on edelleen kytkettynä.

6.13 Hob ^2 Hood

Kyseessä on pitkälle kehittynyt automaattitoiminto, joka yhdistää keittotason erityiseen liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus säätyy automaattisesti tila-asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Voit käyttää puhallinta myös keittotasosta manuaalisesti.

i

Useimmissa liesituulettimissa kaukosäätöjärjestelmä on alun perin pois päältä. Kytke se päälle ennen toiminnon käyttämistä. Lisätietoa on saatavilla liesituulettimen käyttöohjeista.

Toiminnon automaattinen käyttö Voit käyttää toimintoa automaattisesti asettamalla automaattisen tilan H1–H6. Keittotason oletusasetus on H5. Liesituuletin reagoi jokaiseen keittotason käyttötapahtumaan. Keittotaso tunnistaa keittoastian lämpötilan automaattisesti ja säätää puhaltimen nopeuden.

Automaattitilat

Auto-

maatti-nen valo

Kiehutta-minen1)

Rasvassa paistami-nen2)

H0-tila Pois päältä Pois päältä Pois päältä
H1-tila Päällä Pois päältä Pois päältä

Auto-	maatti-nen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H2-tila 3)	Päällä Puhallinno-peus 1		Puhallinno-peus 1
H3-tila Päällä Pois päältä Puhallinno-peus 1
H4-tila Päällä Puhallinno-peus 1			Puhallinno-peus 1
H5-tila Päällä Puhallinno-peus 1			Puhallinno-peus 2
H6-tila Päällä Puhallinno-peus 2			Puhallinno-peus 3

1) Keittotaso tunnistaa kiehuttamisen ja säätää puhaltimen nopeuden automaattitilan mukaisesti.

2) Keittotaso tunnistaa rasvassa paistamisen ja säätää puhaltimen nopeuden automaattitilan mukaisesti.

3) Kyseinen tila kytkee puhaltimen ja valon päälle, se ei ole lämpötilasta riippuvainen.

Automaattitilan muuttaminen

1. Kytke laite pois päältä.
2. Paina 3 sekuntia. Näyttö kykeytyy päälle ja sammuu.
3. Paina 📋 3 sekunnin ajan, kunnes 📋 tai 📋 syttyy.
4. Paina mutaman kerran, kunnes syttyy.
5. Painamalla ajastimen painiketta voit valita automaattitilan.

i

Käyttääksesi liesituuletinta suoraan sen paneelista kytke toiminnon automaattitila pois päältä.

i

Kun olet lopettanut ruoanlaiton ja kytkenyt keittotason pois päältä, puhallin saattaa toimia vielä jonkin aikaa. Tämän jälkeen järjestelmä kytkee puhaltimen pois päältä automaattisesti, eikä puhallinta voida kytkeä vahingossa päälle seuraavan 30 sekunnin aikana.

Puhaltimen nopeuden säätö käsin

Voit käyttää tätä toimintoa myös käsin ohjattuna. Tällöin on kosketettava painiketta

keittotason ollessa päällä. Tämä kytkee toiminnon automaattitilan pois päältä ja mahdollistaa puhaltimen nopeuden käsisäädön. Painiketta painaessa lisäät puhaltimen nopeutta yhdellä asteella. Kun saavutat tehotason ja painat painiketta uudelleen, puhaltimen nopeudeksi säätyy 0 ja liesituulettimen puhallin kytkeytyy pois päältä. Voit kytkeä puhaltimen uudelleen päälle nopeudella 1 koskettamalla painiketta

Voit kytkeä toiminnon automaattitilan päälle kytkemällä keittotason pois päältä ja uudelleen päälle.

Valon kytkeminen päälle

Voit asettaa keittotason kytkemään valon päälle automaattisesti aina kun kytket keittotason päälle. Aseta tällöin automaattitilaksi H1–H6.

Liesituulettimen valo kytkeytyy pois päältä 2 minuuttia sen jälkeen kun keittotaso on kytketty pois päältä.

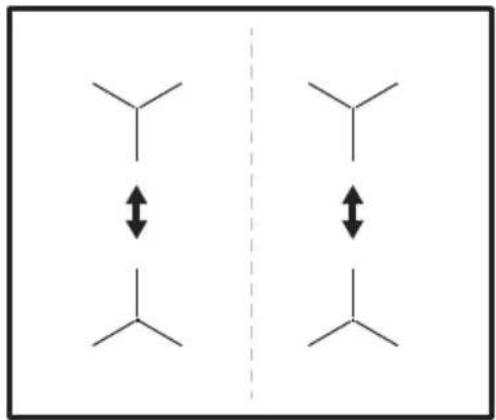

6.14 Tehonhallinta -toiminto

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
  • Vaiheissa on maksimisähkökuormitukset.
• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.
• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus ylittyy.
  • Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu kahdella tasolla.

Lue turvallisuutta koskevat luvut.

7.1 Ruonlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee käyttää niille soveltuvia keittoastioita.

Keittoastioiden materiaali

- soveltuvat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).

- ei sovellu: alumiini, kupari, messinki, lasi, keramiikka, posliini. Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
• magneetti vetää keittoastian pohjaa puoleensa.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen. Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.

Keittoastian mitat

Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon. Katso keittoastian oikeat mitat taulukosta "Keittoaluemääritykset".

Aseta keittoastia valitun keittoalueen keskelle.

Optimaalisen lämmönsiirron varmistamiseksi käytä keittoastiaa, jonka pohjan halkaisija vastaa keittoalueen enimmäiskokoa, joka on määritelty kohdassa Keittoastian halkaisija.

7.2 Keittoaluemääritykset

Keitto-alue	Ruoanlaittovälinei-den halkaisija (mm)	Teho (W)
Vasen ta-kana	125 - 140 1400/2500
Oikea ta-kana	145 - 180 1800/2800
Oikea edessä	145 - 180 1800/2800
Vasen edessä	180 - 210 2300/3600

7.3 Äänet käytön aikana

Äänet ovat normaaleja eivätkä ne osoita mitään toimintahäiriötä. Keittoastioihin liittyvät äänet voivat vaihdella keittoastian materiaalista ja tehotasosta riippuen.

Keittoastioihin liittyvät äänet:

• halkeilun ääni: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• viheltävä ääni: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• napsahdusääniä: sähköpiirien kytkeytyminen.
• sihinää, kuplimista: tuuletin toimii.
• rytminen ääni: keittoastia havaitaan.

Keittotasoon liittyvät äänet:

7.4 Yksinkertaistettu kypsennysopas

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seuraa-viin:		Aika (min)	Vinkkejä
- 1	Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa		Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike; sulanut: voi, suk-laa, gelatiini.		5 - 25 Sekoita tasaisin väliajoin.
2 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.		10 - 40 Kypsennä kansi päällä.
2 - 3 Riisin ja maitopohjaisten ruokien hau-duttaminen, valmiiden ruokien lämmit-täminen.		25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
3 - 4 Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk-sen aikana.
4 - 5 Höyrytetyt perunat ja muut vihannek-set.		20 - 60 Lisää keittoastian pohjalle 1–2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4 - 5 Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja.		60 - 150 Enintään 3 l nesteitä ja ainekset.
6 - 7 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit.	tarvittaes-sa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperu-nat, sisäfileepihvit, pihvit.		5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.
P		Keitä suuria määriä vettä. PowerBoost on kytkeytynyt päälle.

8. KEITTOTASO - HUOLTO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä aina lasipintaisille keittotasoille suositeltua kaavinta. Käytä kaavinta ainoastaan lisätyökaluna lasin puhdistamiseen tavallisen puhdistuksen jälkeen.

VAROITUS!

Älä käytä veitsiä tai muita teräviä metallityökaluja lasipinnan puhdistamiseen.

8.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso puhdistuksen jälkeen kuivaksi pehmeällä liinalla.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

9. UUNI – PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Uunin toiminnot

0

Off -asento

Uuni on kytketty pois päältä.

Kiertoilma

Kypsentäminen samanaikaisesti enintään kahdella kannatintasolla samanaikaisesti ja elintarvikkeiden kuivaus.

Lämpötila asetettava 20-40 °C matalammaksi kuin toiminnossa Ylä + alalämpö.

Ylä + alalämpö

Kypsentäminen ja paistaminen yhdellä tasolla.

Pizza-toiminto / AirFry

Pizzan ja muiden enemmän lämpöä alhaalta vaativien ruokien valmistamiseen. /

Ruokien paistaminen pienemmällä öljymäärällä tai ilman leivinpaperia. Esimerkiksi ranskanperunoiden tai pizzan valmistamiseen.

Tehogrillaus

Isohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritiläasennossa. Gratinointi ja ruskistus.

Pikagrillaus

Litteiden ruokien suuren määrän grillaukseen ja paahtoleivän valmistamiseen.

SteamBake

Kosteuden lisääminen paistamisen aikana. Oikean värin ja rapean pinnan saavuttaminen paistamisen aikana. Mehukkuuden lisääminen uudelleen lämmityksen aikana.

Kuivaus

Viipaloitujen ruokien kuivaukseen.

Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka ekologista suunnittelua koskevien asetusten mukaisesti (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti: IEC/EN 60350-1:

Toiminto säästää energiaa ruoanlaiton aikana. Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energia-tehokkuus olisi mahdollisimman suuri.

Kun käytät tätä toimintoa, uunin sisälämpötila voi poiketa lämpötila-asetuksesta. Lämmitysteho voi laskea. Katso yleisiä energian säästämiseen liittyviä suosituksia luvusta "Energiatehokkuus", kohdasta Energiansäästö.

Katso valmistusohjeet luvusta "Neuvoja ja vinkkejä", Kostea kiertoilma.

Kun tämä toiminto on käytössä, lamppu sammuu automaattisesti.

Toiminnon lukitus

Uunin ja keittotason toimintojen lukitsemiseksi.

i

Ruoka voidaan sulattaa valitsemalla Kostea kiertoilma -toiminto lämpötilaa asettamatta.

9.2 Uunin kytkeminen toimintaan ja pois toiminnasta

i

Laitteen säätimien symbolit, merkkivalot ja lamput ovat mallikohtaisia:

• Merkkivalo syttyy uunin kuumenemisen aikana.
  • Lamppu syttyy uunin toiminnan aikana.

• Symboli osoittaa, säätääkö valitsin jotakin keittoaluetta, uunin toimintoja vai lämpötilaa.

• Käännä uunin toimintojen väännin haluamasi toiminnon kohdalle.

• Käännä lämpötilan väännin haluamasi lämpötilan kohdalle.
• Uuni kytketään pois toiminnasta kääntämällä uunin toimintojen väännin ja lämpötilan väännin Off-asentoon.

9.3 Toiminnon kytkeminen päälle: SteamBake

Tämä toiminto lisää kosteutta ruoanlaiton aikana.

!

VAROITUS!

Palovammojen ja laitteen vaurioitumisen vaara.

Laitteesta tuleva kosteus voi aiheuttaa palovammoja:

• Älä avaa laitteen luukkua seuraavan toiminnon ollessa käynnissä: SteamBake.
• Avaa laitteen luukku varoen seuraavan toiminnon käytön jälkeen: SteamBake.

i

Lue ohjeet kohdasta "Neuvoja ja vinkkejä".

1. Avaa uunin luukku.
2. Täytä lokero hanavedellä. Lokeron enimmäistilavuus on 250 ml.

Täytä lokero vedellä uunin ollessa kylmä.

1. Käännä toimintojen väännintä:

SteamBake

1. Aseta lämpötila kääntämällä lämpötilan valitsinta.

2. Aseta elintarvikkeet laitteeseen ja sulje uuninluukku.

HUOMIO!

Lokeroon ei saa lisätä vettä käytön aikana tai uunin ollessa kuuma.

1. Laite kytketään pois toiminnasta kääntämällä uunin toimintojen väännin ja lämpötilan valitsin Off-asentoon.

2. Poista vesi lokerosta.

VAROITUS!

Varmista, että laite on kylmä ennen jäljellä olevan veden poistamista lokerosta.

9.4 Uunin ja keittotason lukitseminen

Uunin toimintojen nupissa on sisäänrakennettu toimintolukitus.

Toimintolukitus ei kytke pois päältä lieden päävirtaa.

Käännä nuppi symbolin kohdalle. Nuppi tulee ulos noin 2 mm.

Uunin ja keittotason lukituksen avaaminen: Paina nuppia ja käännä se haluamaasi asentoon.

9.5 Jäähdytyspuhallin

Kun uuni on toiminnassa, jäähdytyspuhallin kytkeytyy automaattisesti toimintaan uunin pintojen pitämiseksi viileinä. Kun kytket uunin pois toiminnasta, jäähdytyspuhallin toimii edelleen, kunnes uuni on jäähtynyt.

9.6 Paistolämpömittarin käyttö

Paistolämpömittari mittaa ruoan sisälämpötilan.

Asetettavia lämpötiloja on kaksi:

- Uunin lämpötila. Tutustu paistotaulukon tietoihin.

- Paistettavan ruoan sisälämpötila. Tutustu paistolämpömittarin taulukon tietoihin.

HUOMIO!

Käytä vain uunin mukana toimitettua paistolämpömittaria tai aitoja varaosia.

1. Aseta paistolämpömittarin kärki tarkalleen paistettavan lihan keskipisteeseen.
2. Työnnä paistolämpömittarin pistoke laitteen etuosassa olevaan pistorasiaan. Paistomittarin merkkivalo 📋 vilkkuu.

1. Aseta sisälämpötila painamalla painiketta

2. tai -
   Voit asettaa lämpötilan välille 30 °C - 99 °C. Katso taulukossa olevia arvoja.

3. Valitse uunin toiminto ja uunin lämpötila.

4. Voit sammuttaa merkin painamalla mitä tahansa painiketta. Kun liha on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki kahden minuutin ajan.

5. Kytke laite pois päältä.

6. Poista paistolämpötilamittarin pistoke pistorasiasta. Poista ruoka-annos laitteesta.

Jos liha ei ole mielestäsi riittävän kypsää, toista edellä mainitut vaiheet ja aseta ruoan sisälämpötila suuremmaksi.

Lämpötilaa voi muuttaa milloin tahansa kypsennyksen aikana. Paina uudelleen, jos haluat muuttaa asetettua lämpötilaa.

VAROITUS!

Toimi varoen poistaessasi paistolämpötilamittarin kärkeä ja pistoketta. Paistolämpötilamittari on kuuma. On olemassa palovammojen vaara.

9.7 Uunin lisävarusteiden paikalleen asettaminen

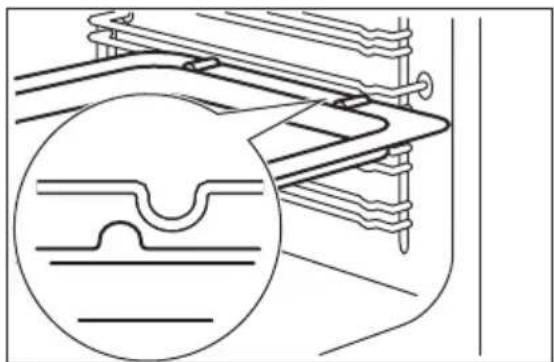

Uunipannu / Leivinpelti:

Työnnä uunipannu tai leivinpelti pellinkannattimien kiskojen väliin.

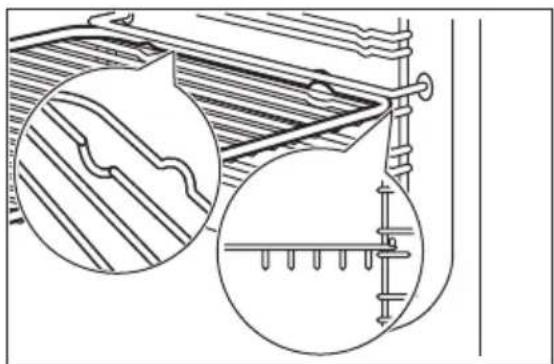

Työnnä ritilä pellinkannattimien ohjauskiskojen väliin.

Aseta AirFry-leivinpelti kolmannelle kannatintasolle. Aseta leivinpelti ensimmäiselle kannatintasolle.

- Jokaisessa varusteessa on pieniä lovia vasemman ja oikean sivun yläreunassa turvallisuutta lisäämässä. Nämä lovet toimivat myös kaatumisen estämisessä.

- Ritilän korkea reunus on laite, joka estää keittoastioiden luisumisen.

A. Kellotoiminnot
B. Ajastin
C. Paistolämpömittarin merkkivalo

10.2 Painikkeet

Painike Toiminto Kuvaus
—	MIINUS Ajan asettaminen.
∅	KELLO Kellotoiminnon asettaminen.
+	PLUS Ajan asettaminen.

10.3 Kellotoiminnot

Kellotoiminto Sovellus
➊	KELLONAIKA Aseta, muuta tai tarkista kellonaika.
|→|	KESTO Uunin toiminta-ajan keston asettaminen.
➂	HÄLYTINAJASTIN Ajanlaskennan asettaminen. Tällä toiminnolla ei ole vaikutusta uunin toimintaan. Voit ottaa tämän toimin-non käyttöön milloin tahansa. Myös silloin, kun uuni on pois päältä.

10.4 KESTOAIKA-toiminnon asettaminen

1. Aseta uunin toiminto ja lämpötila.
2. Paina painiketta toistuvasti, kunnes alkaa vilkkua.
3. Aseta KESTOAIKA-toiminnon aika painamalla tai .
   Näytössä näkyy |→|

4. Kun aika päättyy, merkkivalo likkuu ja laitteesta kuuluu äänimerkki. Laite kytkeytyy automaattisesti pois toiminnasta.

5. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

6. Käännä uunin toimintojen väännin ja lämpötilan väännin Off-asentoon.

10.5 HÄLYTINAJASTIN-toiminnon asettaminen

1. Paina painiketta toistuvasti, kunnes alkaa vilkkua.
2. Aseta vaadittu aika painamalla + tai - Hälytinajastin käynnistyy automaattisesti viiden sekunnin kuluttua.
3. Kun asetettu aika loppuu, laitteesta kuuluu äänimerkki. Voit sammuttaa

äänimerkin painamalla mitä tahansa painiketta.

1. Käännä uunin toimintojen valitsin ja lämpötilan valitsin Off-asentoon.

10.6 Kellotoimintojen peruuttaminen

1. Paina painiketta toistuvasti, kunnes haluamasi toiminnon merkkivalo alkaa vilkkua.

2. Paina ja pidä alhaalla painiketta .— Kellotoiminto sammuu joidenkin sekuntien jälkeen.

11. UUNI – NEUVOJA JA VINKKEJÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa-antavia. Optimaalinen aika ja lämpötila riippuvat reseptistä ja käytettyjen ainesten laadusta ja määrästä.

11.1 Paistaminen

Käytä alhaisempaa lämpötilaa ensimmäisellä paistokerralla.

Jos paistat useammalla kuin yhdellä kannatintasolla, voit pidentää paistoaikaa 10 – 15 minuuttia.

Eri kannatintasoilla olevat leivonnaiset voivat ruskistua epätasaisesti. Lämpötila-asetusta ei tarvitse muuttaa, jos ruskistuminen on epätasaista. Erot tasaantuvat paistumisen jatkuessa.

Uunissa olevat pellit voivat vääntyä paistamisen aikana. Jäähtyessään uunipellit palautuvat kuitenkin alkuperäiseen muotoonsa.

11.2 Leivontavinkkejä

Leivontatulos Mahdollinen syy Korjaustoimenpide

Kakun pohja ei ole riittävän kypsä.	Kannatintaso on virheellinen. Laita kakku alemmalle kannatintasolle.
Kakku laskeutuu, se on taikinainen tai liian kostea.	Uunin lämpötila on liian korkea. Käytä seuraavalla kerralla hiukan alhai-sempaa lämpötilaa.
	Liian korkea paistolämpötila ja liian lyhyt paistoaika.	Aseta seuraavalla kerralla pitempi paisto-aika ja alhaisempi lämpötila.
Kakku on liian kuiva. Uunin lämpötila on liian matala. Käytä seuraavalla kerralla hiukan korke-ampaa lämpötilaa.
			Liian pitkä paistoaika. Aseta seuraavalla kerralla lyhyempi paisto-aika.
Kakku kypsyy epätasaisesti. Liian korkea paistolämpötila ja liian lyhyt paistoaika.		Aseta seuraavalla kerralla pitempi paisto-aika ja alhaisempi lämpötila.

Leivontatulos Mahdollinen syy Korjaustoimenpide

Kakku ei paistu reseptissä il-moitetussa paistoajassa.

Uunin lämpötila on liian matala. Käytä seuraavalla kerralla hiukan korke-ampaa lämpötilaa.

11.3 Kuumailmapaisto

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso
Sämpylät 175 - 185 15 - 20 2 + 4
Kokojyvässämpylät 165 - 180 20 - 30 2 + 4
Täytetyt voileivät 170 - 180 15 - 20 2 + 4
Vuokaleipä 170 - 190 30 - 40 1 + 4
Suolarinkilät 160 - 170 15 - 20 2 + 4
Vehnäleipä / Pyöreä leipä 170 - 180 35 - 45 2 + 4
Kokojyvälimppu 160 - 170 35 - 45 2 + 4
Ruislepä, sekoitus 250	-	2 + 4
- paistaminen	160 - 170 60 - 70 2 + 4
Patonki	180 - 200 20 - 30 2 + 4
Pannukakku	150 - 160 50 - 60 3
Hedelmäkotelo	140 - 150 70 - 80 3
Muffinssit	160 - 170 15 - 25 2 + 4
Hillosämpylä	190 - 210 6 - 15	3
Pullat	185 - 195 8 - 15	2 + 4
Pitkä leipä	170 - 180 25 - 35 2 + 4
Piparkakku 160 - 170 8 - 15	2 + 4
Kakku lautasella	150 - 160 30 - 40 2 + 4
Sokerikakku / Madeira-kakut	150 - 160 50 - 60 2
Marengit	90 - 110	90 - 120	2 + 4
Marenkipohjat	90 - 110	90 - 120	2 + 4
Pikkuleivät	150 - 160 10 - 20 2 + 4
Voitaikina	155 - 165 30 - 40 2 + 4
Hedelmäpiiraat, murotaikina	150 - 160 esipaisto, pohjat 10 - 15		2 + 4
Hedelmäpiiraat, murotaikina	150 - 160 viimeistely 35 - 45	2 + 4
Hedelmäpiiraat, muroleivonnaiset	170 - 180 30 - 40 2 + 4

11.4 Ylä- ja alalämpö, paisto

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso
Sämpylät 200 - 225 8 - 12 3 - 4
Kokojyvässämpylät 190 - 200 20 - 25 3 - 4
Täytetyt voileivät 200 - 225 10 - 12 3 - 4
Ciabatta-sämpylät 210 - 230 10 - 20 3 - 4
Foccacia 220 - 230 15 - 20 3 - 4
Pita-leipä 250 5 - 15 3 - 4
Suolarinkilät 180 - 200 12 - 15 3 - 4
Vehnäleipä 190 - 210 25 - 40 1 - 2
Ciabatta 210 - 220 15 - 25 1 - 2
Kokojyvälimppu 180 - 200 35 - 45 1 - 2
Ruisleivän paistaminen 180 - 200 55 - 65 1
- paistaminen	190 55 - 65 1
Patonki	220 - 230 15 - 30 3 - 4
Pannukakku	170 - 180 50 - 60 2 - 3
Kakku lautasella	170 - 180 35 - 45 3 - 4
Sokerikakku / Madeira-kakut	170 - 180 40 - 50 1 - 2
Voileipäkakku, sämpylä	200 - 225 8 - 12 3 - 4
Marengit	90 - 110	90 - 120	3 - 4
Marenkipohjat	90 - 110	90 - 120	3 - 4
Pikkuleivät	160 - 180 6 - 15 3 - 4
Voitaikina	170 - 190 30 - 45 3 - 4
Kääretortut	190 - 210 10 - 12 3 - 4
Hedelmäpiiraat, murotaikina	175 - 200 esipaistettu, sämpylä 10 - 15		3 - 4
Hedelmäpiiraat, murotaikina	170 - 180 viimeistely 35 - 45	3 - 4
Hedelmäpiiraat, muroleivonnaiset	190 - 200 25 - 35 3 - 4
Marsipaani maustekakku	210 - 230 10 - 12 2

11.5 Kuumailmatoiminto

Ruokalaji	Lämpötila (°C)	Aika (min)	Kannatinta-so
Kala, keitto	150 - 160	_1)	2 + 4
Ruokalaji Lämpötila (°C) Aika (min) Kannatinta-			so
Kala, friteeraus 165 - 175	_1)		2 + 4
Lihamureke 165 - 175 60 - 70 2 + 4
Lihapullat 165 - 175 35 - 45 2 + 4
Maksapåté 165 - 175 65 - 75 2 + 4
Perunapaistos 175 55 - 65 2 + 4
Lasagne, itse valmistettu 175 60 - 70 2 + 4
Lasagne, pakaste 175	30 - 452)		2 + 4
Makaronivuoka 165 - 175 40 - 50 2 + 4
Ranskalaiset, pakaste 180 - 200	30 - 452)		2 + 4
Piiraat, itse valmistetut - esikypsennys, rulla 165 - 175 15 - 20 2 + 4
Piiraat, itse valmistetut - viimeistely	165 - 175 30 - 40 2 + 4
Tortut, pakaste	175	25 - 352)	2 + 4

1) Kun kalaa friteerataan tai keitetään, keittoaika riippuu kalan paksuudesta. Kala on kypsä, kun sen liha on valkoista. Kokeile lävistämällä kala haarukalla. Jos liha irtoaa helposti ruodoista, kala on kypsä.

2) Kahta tasoa käyttäessä (kaksinkertainen annos) aika on noin 1/3 pakkauksessa mainittua aikaa pitempi. Jos an- nettu aika on 30 minuuttia, valmistusaika on noin 30 + 10 = 40 min.

11.6 Ylä- ja alalämpö

Ruokalaji Lämpötila (°C)	Aika (min)	Kannatinta-	so
Kala, keitto 160 - 170		_1)	2 - 3
Kala, friteeraus 180 - 200		_1)	2 - 3
Lihamureke 175 - 200	45 - 60	2 - 3
Lihapullat 175 - 200	30 - 45	3 - 4
Maksapâté 180 - 200	50 - 60	2 - 3
Gratiinit	180 - 200	50 - 60	2 - 3
Perunapaistos 200	55 - 65	3 - 4
Lasagne, itse valmistettu 200	50 - 60	2 - 3
Lasagne, pakaste 175 - 200		30 - 452)	3 - 4
Makaronivuoka 180 - 200	30 - 40	2 - 3
Ranskalaiset, pakaste 225 - 250		20 - 302)	3 - 4
Piiraat, itse valmistetut - esikypsennys, rulla	190 - 210	15 - 25	3 - 4

Ruokalaji Lämpötila (°C) Aika (min) Kannatinta-

so

Piiraat, itse valmistetut - viimeistely 190 - 210 20 - 30 3 - 4

Tortut, pakaste 200 - 225

20 - 302)

3 - 4

1) Kun kalaa friteerataan tai keitetään, keittoaika riippuu kalan paksuudesta. Kala on kypsä, kun sen liha on valkoista. Kokeile lävistämällä kala haarukalla. Jos liha irtoaa helposti ruodoista, kala on kypsä.
2) Kahta tasoa käyttäessä (kaksinkertainen annos) aika on noin 1/3 pakkauksessa mainittua aikaa pitempi. Jos an- nettu aika on 30 minuuttia, valmistusaika on noin 30 + 10 = 40 min.

11.7 Pizzapöytä

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso
Ciabatta-sämpylät 200 - 220 10 - 20 2
Foccacia 220 - 230 10 - 20 2
Ciabatta 190 - 200 15 - 25 2
Hedelmäpiiraat, murotaikina 170 - 180 35 - 45 2
Hedelmäpiiraat, muroleivonnaiset	175 - 200 25 - 35 2
Pizza, kotitekoinen (paksu - runsaasti täytettä)	180 - 200 25 - 35 1
Pizza, kotitekoinen (ohut pohja)	200 - 230 ^1)	15 - 20 1
Pizza, pakaste	190 - 200 15 - 20 3
Piiraat, kotitekoiset - esipaisto, sämpylä	175 - 200 35 - 45 3
Piiraat, kotitekoiset - viimeistely 175 - 200 35 - 45 3
Piiraat, pakastetut	190 - 210 15 - 25 3

1) Esikuumenna uuni

11.8 Kostea kiertoilma

Leipä ja pizza

Ruokalaji	Lämpötila (°C) Aika (min)		Kannatintaso
Pullat	180	25 - 35 3
Pakastepizza 350 g	190	25 - 35 3

Leivonnaiset leivinpellillä

Ruokalaji	Lämpötila (°C) Aika (min)		Kannatintaso
Kääretorttu	180	20 - 30 3
Brownie	180	30 - 40 3

Vuokakakku

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso

Kohokas 200 30 - 40 3

Torttupohja 180 20 - 30 3

Victoria-voileipä 150 25 - 35 3

Kala

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso

Kalat pusseissa, 300 g 180 25 - 35 3

Kokonainen kala, 200 g 180 25 - 35 3

Kalafilee, 300 g 180 25 - 35 3

Liha

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso

Liha pussissa, 250 g 200 25 - 35 3

Lihavartaat, 500 g 200 30 - 40 3

Pienet leivonnaiset

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso
Pikkuleivät 180 25 - 35 3
Macaron leivos 160 25 - 35 3
Muffinssit 180 25 - 35 3
Suolakeksit 170 20 - 30 3
Murotaikinapikkuleivät 150 25 - 35 3
Leivonnaiset	170 15 - 25 3

Kasvisruoat

Ruokalaji Lämpötila (°C) Aika (min) Kannatintaso
Vihannessekoitus pussissa, 400 g	180 25 - 35 3
Munakas	200 20 - 30 3
Vihannekset leivinpellillä, 700 g	180 25 - 35 3

11.9 SteamBake

Leivonnaiset

Ruokalaji	Lämpötila (°C)	Lokeron ve-simäärä (ml)	Esilämmitysai-ka (minuuttia)	Aika (min)	Kanna-tintaso
Vaalea leipä	180	150	10	30 - 40	2
Sämpylät	200	150	5	20 - 25	2

Ruokalaji Lämpötila (°C) Lokeron ve-simäärä (ml)	Esilämmitysai-ka (minuuttia)	Aika (min) Kanna-tintaso
Focaccia 190 150 10 20 - 25 1
Kotitekoinen pizza 230 150 10 15 - 20 2
Pikkuleivät, teeleivät, kroissantit	160 150 10 10 - 20 2
Rusinakakku, korva-puustit	160 150 10 70 - 80 2

Pakasteet

Ruokalaji Lämpötila (°C) Lokeron ve-simäärä (ml)	Esilämmitysai-ka (minuuttia)	Aika (min) Kanna-tintaso
Pizza 200 100 10 15 2
Kroissantit 170 50 10 25 2
Lasagne 200 200 10 35 - 45 2

Esivalmistettujen ruokien kypsennys

Ruokalaji Lämpötila (°C) Lokeron ve-simäärä (ml)		Esilämmitysai-ka (minuuttia)	Aika (min) Kanna-tintaso
Vaalea leipä 110 100 - 30 - 40 2
Sämpylät	110 100 - 20 - 25 2
Kotitekoinen pizza 110 100 - 15 - 20 2
Focaccia 110 100 - 20 - 30 2
Vihannekset 110 100 - 15 - 25 2
Riisi	110 100 - 15 - 26 2
Pasta	110 100 - 15 - 27 2
Liha	110 100 - 15 - 28 2

Lihan paistaminen

Ruokalaji Lämpötila	(°C)	Lokeron vesi-määrä (ml)	Esilämmi-tysaika(minuuttia)	Aika (min) Kanna-tintaso
Kana	210	200	-	70 - 75	2
Kana, puolikas	210	200	-	35 - 50	2
Porsaanpaisti	180	200	-	65 - 70	2
Naudanpaisti, 1 - 1,5 kg	200	200	-	1. 50 - 55	2
1. Puoliraaka				2. 60 - 65
2. Keskitaso				3. 65 - 70
3. Kypsä
Kalkkunapaisti	200	200	-	70 - 85	2

11.10 Vinkkejä paistamiseen

Käytä lämmönkestäviä uunivuokia.

Paista vähärasvaista lihaa peitettynä (voit käyttää alumiinifoliota).

Paista suuret lihapalat suoraan leivinpellillä.

Kaada hiukan nestettä paistoastiaan, jotta valuva rasva ei pala.

Käännä paistia, kun paistoajasta on kulunut 1/2 - 2/3.

Paista liha tai kala suurina (vähintään 1 kg:n) palasina.

Jos käytettäväksi suositellaan tasoa ensimmäistä tasoa, aseta ruoka suoraan leivinpellille.

Valele paistien päälle niistä tulevia nesteitä useita kertoja paistamisen aikana.

11.11 Kuumailmatoiminto

Vasikanliha

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-
	so
Naudanfilee1)	160 60 - 70 2 - 3

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

Lammas

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-
	so
Koipi / lapa / selkä 160 80 - 100 2

Porsaanliha

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-		so
Porsaanpaisti1)	175 60 - 70 2 - 3
Porsaankylkipaisti1)	175 60 2 - 3
Niskapaistit 160 90 - 120 2 - 3
Kinkku	150 60 - 100 1 - 2

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

Lintupaisti

Ruokalaji Lämpötila (°C)	Aika (min/kg) Kannatinta-	so
Kana, paloiteltu	180 55 - 65 2 - 3
Ankka1)	150 55 - 65 2 - 3
Ankka, hidas kypsennys1)	130 yhteensä noin 5 tuntia 2 - 3
Kalkkunapaisti, täytetty	150 50 - 60 1 - 2

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-

so

Kalkkunarinta 175 70 - 80 2 - 3

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

11.12 Ylä- ja alalämpö

Vasikanliha

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-
	so
Naudanfilee1)	180 60 - 70 2 - 3

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

Lammas

Ruokalaji Lämpötila (°C) Aika (min/kg) Kannatinta-		so
Koipi/lapa/kylki 180 80 - 100	2

Porsaanliha

Ruokalaji	Lämpötila (°C)	Aika (min/kg)	Kannatintaso
Porsaanpaisti1)	200	60 - 70	3
Porsaankylkipaisti1)	200	60 3
Niskapaistit	180	90 - 120	2 - 3
Kinkku	160	60 - 100	1 - 2

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

Lintupaisti

Ruokalaji	Lämpötila (°C)	Aika (min/kg)	Kannatintaso
Kana, paloiteltu	200	55 - 65	2 - 3
Ankka1)	160	55 - 65	2 - 3
Ankka, hidas kypsennys1)	130	yhteensä noin 5 tun-tia	2 - 3
Kalkkunapaisti, täytetty	160	50 - 60	1 - 2
Kalkkunarinta	200	70 - 80	2 - 3

1) Muut. Voidaan viimeistellä ruskistamalla pinta grillin alapuolella tai ylä-/alalämmöllä lämpötilassa 250 °C. Jos paistolämpömittaria käytetään, poista se ennen grillausta.

11.13 Paistolämpömittarin taulukko

Naudanliha

Ruokalaji Ruoan sisälämpötila (°C) Kannatintaso

Paahtopaisti 55 - 65 2 - 3

Reisipaisti - ruskistus 55 - 65 2 - 3

Reisipaisti - paisto 55 - 65 2 - 3

Paahtopaisti 75 - 80 1 - 2

Vasikanliha

Ruokalaji Ruoan sisälämpötila (°C) Kannatintaso

Naudanfilee 65 2 - 3

Lammas

Ruokalaji Ruoan sisälämpötila (°C) Kannatintaso

Koipi / lapa / selkä 90 2

Porsaanliha

Ruokalaji Ruoan sisälämpötila (°C) Kannatintaso
Porsaanpaisti 80	2 - 3
Niskapaistit 75 - 80	2 - 3
Kinkku	70 - 75	1 - 2

Lintupaisti

Ruokalaji	Ruoan sisälämpötila (°C)	Kannatintaso
Kalkkunarinta	75 - 80	2 - 3

11.14 Grillaus, yleinen

VAROITUS!

Uunin luukku on pidettävä suljettuna grillaamisen aikana.

• Grillaa aina lämpötilan suurimmalla asetuksella.
• Aseta ritilä kannatintasolle grillaustaulukon suositusten mukaisesti.
• Jos käytettäväksi suositellaan ensimmäistä kannatintasoa, aseta ruoka suoraan leivinpellille.
• Aseta ensimmäiselle kannatintasolle aina syvä pannu rasvan keräämiseksi.
• Grillaa vain ohuita liha- tai kalapaloja.

Grillausalue on tason keskellä.

11.15 Kuivaus

Vuoraa leivinpellit leivinpaperilla.

Parhaiden tuloksien saavuttaminen: kytke laite pois päältä, kun vaaditusta ajasta on kulunut puolet. Avaa laitteen luukku ja anna uunin jäähtyä. Viimeistele kuivaus tämän jälkeen.

Vihannekset

Ruokalaji Lämpötila (°C) Aika (h)	Kannatintaso
	1 taso 2 tsoa
Pavut 60 - 70 6 - 8 3 2 / 4
Paprikat 60 - 70 5 - 6 3 2 / 4
Vihannekset hapanruokiin 60 - 70 5 - 6 3 2 / 4
Sienet 50 - 60 6 - 8 3 2 / 4
Yrtit 40 - 50 2 - 3 3 2 / 4

Hedelmät

Ruokalaji Lämpötila (°C) Aika (h)				Kannatintaso
				1 taso 2 tsoa
Luumut 60 - 70 8 - 10	3	2 / 4
Aprikoosit	60 - 70 8 - 10		3	2 / 4
Omenaviipaleet	60 - 70 6 - 8		3	2 / 4
Päärynät	60 - 70 6 - 9		3	2 / 4

11.16 AirFry

Leivät ja leivonnaiset

Ruokalaji	Määrä	Lämpötila (°C)	Aika (min)	Kannatin-taso
Croissantit, pakaste	noin 350 g	180 - 220	15 - 30	3
Voitaikina, pakaste	noin 400 g	180 - 220	15 - 35	3
Voitaikina, tuore	noin 300 g	180 - 220	15 - 35	3
Pizza, pakaste	noin 340 g	180 - 220	20 - 35	3

Perunatuotteet

Ruokalaji	Määrä	Lämpötila (°C)	Aika (min)	Kannatin-taso
Ranskalaiset, pakaste	noin 650 g	180 - 220	20 - 30	3
Ranskalaiset, paksut, pakaste	noin 600 g	180 - 220	20 - 30	3
Lohkoperunat, pakastetut	noin 650 g	180 - 220	15 - 25	3
Kroketit	noin 450 g	180 - 220	15 - 30	3

Tuoreet vihannekset

Ruokalaji Määrä Lämpötila (°C) Aika (min) Kannatin-		taso
Kesäkurpitsaviipaleet, tuore 1)	noin 500 g 180 - 220 25 - 35 3

1) lisää 1 tl oliiviöljyä tarttumisen välttämiseksi

Muu

Ruokalaji Määrä Lämpötila (°C) Aika (min) Kannatin-
	taso
Leikkeet, pakaste noin 300 g 180 - 220 15 - 25 3
Katkaravut taikinakuorrutteella, pakaste noin 200 g 180 - 220 15 - 25 3
Mustekalarenkaat, pakaste noin 250 g 180 - 220 15 - 25 3
Kananugetit, pakaste noin 300 g 180 - 220 15 - 25 3
Kalapuikot, pakaste noin 500 g 180 - 220 15 - 25 3

11.17 Tiedoksi testauslaitoksille

Ruokalaji Toiminto	Lämpö-	tila (°C)	Aika (min)	Lisävarusteet	Kanna-tintaso
Pienet kakut (20 kpl/pelti)	Ylä + alalämpö	170	20 - 30	Leivinpelti	4
Pienet kakut (20 kpl/pelti) ^1)	Kiertoilma	150	20 - 30	Leivinpelti	2
Pienet kakut (20 kpl/pelti) ^1)	Kiertoilma	150	25 - 35	Leivinpelti/Uunipannu	1 + 4
Omenapiirakka, 2 vuokaa (ø 20 cm) ritilän päällä, vi-nottain	Ylä + alalämpö 180	70 - 90	Ritilä	1
Omenapiirakka, 2 vuokaa (ø 20 cm) ritilän päällä, vi-nottain	Kiertoilma	160	70 - 90	Ritilä	2
Omenapiirakka, 2 vuokaa (ø 20 cm) ritilän päällä, vi-nottain	Pizza-toiminto	160	60 - 80	Ritilä	2
Vähärasvainen sokerikakku, 1 vuoka (ø 26 cm) riti-län päällä	Ylä + alalämpö 170	30 - 40	Ritilä	3
Vähärasvainen sokerikakku, 1 vuoka (ø 26 cm) riti-län päällä	Kiertoilma	150	35 - 45	Ritilä	2
Vähärasvainen sokerikakku, 1 vuoka (ø 26 cm) riti-län päällä ^1)	Kiertoilma	160	25 - 35	Ritilä	1 + 4
Murotaikina/pasteijat	Kiertoilma	140	20 - 35	Leivinpelti	3

Ruokalaji Toiminto Lämpö-		Aika (min) Lisävarus-teet		Kanna-tintaso
	tila (°C)
Murotaikina/pasteijat Kiertoilma 140 20 - 30 Leivinpelti 1 + 4
Murotaikina/pasteijat Ylä + alalämpö 160 20 - 35 Leivinpelti 3
Paahtoleipä1)	Pikagrillaus Enint. 1 - 5 Ritilä 4
Naudanjauhelihapihvi Grillaus Enint. 15 - 20 ensim-		mäinen puoli.10 - 15 toinenpuoli.	Ritilä/Uuni-pannu	4 + 1

1) Esikuumenna uunia 10 minuuttia.

12. UUNI - HUOLTO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

• Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen. Puhdista ja tarkista uunin sisätilan kehyksen ympärillä oleva luukun tiiviste.
• Puhdista metallipinnat puhdistusaineella.
• Poista tahrat miedolla pesuaineella. Älä kuitenkaan käytä sitä katalyyttisiin pintoihin.

Jokapäiväinen käyttö

• Puhdista uunin sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.
• Älä säilytä ruokaa laitteessa yli 20 minuuttia. Kuivaa sisäosa pelkällä mikrokuituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

• Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokuituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Varusteita ei saa pestä astianpesukoneessa (AirFry-peltiä lukuun ottamatta).
• Tarttumattomia lisävarusteita ja AirFry leivinpeltiä ei saa puhdistaa hankaavilla

puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 AirFry-pellin puhdistaminen

1. Aseta AirFry-pelti leivinpellille.
2. Kaada kuumaa saippuavettä ja liota.
3. Puhdista AirFry-pelti sienellä tai harjalla jäämien poistamiseksi.
   Voidaan pestä myös astianpesukoneessa.

12.3 Ruostumattomat teräs- ja alumiinipintaiset uunit

Puhdista uuninluukku käyttäen ainoastaan kosteaa liinaa tai sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

12.4 Katalyysipuhdistus

HUOMIO!

Älä puhdista katalyyttisiä pintoja uunin sumuttimilla, saippualla tai muilla puhdistusaineilla. Ne vahingoittavat katalyyttistä pintaa.

HUOMIO!

Kytke uunin valo aina päälle katalyyttistä puhdistusta käytettäessä (mikäli varusteen).

VAROITUS!

Pidä lapset kaukana, kun puhdistat uunia korkeassa lämpötilassa. Uunin pinta kuumenee erittäin kuumaksi ja olemassa on palovammavaara.

Katalyyttisten pintojen tahrat tai värimuutokset eivät vaikuta pinnan katalyyttisiin ominaisuuksiin.

Poista kaikki lisävarusteet uunista ennen katalyysipuhdistuksen kytkemistä toimintaan.

Katalyyttiset seinät puhdistuvat itsestään. Ne imevät rasvaa, joka kerääntyy seiniin laitteen toiminnan aikana.

Tämän puhdistustoiminnon tukemiseksi uuni tulee kuumentaa säännöllisesti tyhjänä.

1. Puhdista uunin pohja lämpimällä vedellä ja astianpesuaineella. Kuivaa se tämän jälkeen.
2. Aseta -toiminto.
3. Aseta lämpötilaksi 250 °C ja anna uunin toimia yhden tunnin ajan.
4. Kun laite on jäähtynyt, puhdista se pehmeällä ja kostealla sienellä.

12.5 Lokeron puhdistaminen

Puhdistustoiminto poistaa kalkkijäämät lokerosta höyrytoiminnon käytön jälkeen.

Toimintoa varten: SteamBake suosittelemme suorittamaan puhdistustoiminnon vähintään 5–10 - ohjelman suorituskerran välein.

1. Lisää 250 ml väkiviinaetikkaa uunin alaosan lokeroon. Käytä enintään 6 % viinietikkaa ilman lisääaineita.
2. Anna etikan liuottaa kalkkijäämiä ympäröivässä lämpötilassa 30 minuutin ajan.
3. Puhdista uunitila pehmeällä liinalla.

12.6 Uunipeltien kannatinkiskojen irrottaminen

Puhdista uuni poistamalla kannattimet.

1. Vedä uunipeltien kannattimen etuosa irti sivuseinästä.

1. Vedä uunipeltien kannattimen takaosa irti seinästä ja poista se.

Kiinnitä kannattimet takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

HUOMIO!

Varmista, että pitempi kiinnityslanka on asennettu etuosaan. Kummankin langan päiden on osoitettava takaosaan. Virheellinen asennus voi vahingoittaa emalipintaa.

12.7 Uunin luukun irrottaminen

Irrota luukku puhdistamisen helpottamiseksi.

1. Avaa luukku kokonaan auki.
2. Siirrä liukuosaa, kunnes kuulet napsahduksen.
3. Sulje luukku, kunnes liukuosa lukittuu.
4. Irrota luukku. Irrota luukku vetämällä sitä ulospäin ensin toiselta puolelta, ja sen jälkeen toiselta puolelta.

Asenna uuninluukku takaisin paikalleen puhdistuksen jälkeen noudattamalla ohjeita päinvastaisessa järjestyksessä. Varmista, että kuulet napsahduksen, kun asennat luukun takaisin paikoilleen. Käytä tarvittaessa hieman voimaa.

12.8 Luukun lasien irrottaminen ja puhdistaminen

i

Hankkimasi uunin luukun lasi voi poiketa kuvissa olevasta lasityypistä ja sen muodosta. Lasien lukumäärä voi myös vaihdella.

1. Pidä kiinni luukun yläreunassa olevasta listasta B kummaltakin puolelta ja työnnä sisäänpäin siten, että kiinnitystiiviste vapautuu.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.

2. Tartu lasipaneeleihin yläreunasta ja vedä ne yksi kerrallaan ohjauskiskosta ylöspäin.

Asenna paneelit suorittamalla edellä kuvatut toimenpiteet päinvastaisessa järjestyksessä.

12.9 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara.

Lamppu voi olla kuuma.

1. Kytke uuni pois päältä. Odota, kunnes uuni on jäähtynyt.
2. Irrota uunin pistoke pistorasiasta.
3. Peitä uunin pohja kankaalla.

Takalamppu

i

Lampun suojalasi sijaitsee uunin takaosassa.

1. Irrota suojalasi kiertämällä sitä vastapäivään.
2. Puhdista suojalasi.
3. Vaihda tilalle uunin lamppu, jonka lämmönkestävyys on 300 °C. Käytä tyypiltään samanlaista uunin lamppua.
4. Kiinnitä suojalasi paikalleen.

Sivulamppu

Lampun suojalasi sijaitsee uunin vasemmalla puolella.

1. Poista vasen kannatinkisko päästäksesi lamppuun.
2. Irrota suojalasi kapealla ja tylpällä esineellä (esim. teelusikalla).

1. Puhdista suojalasi.
2. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
3. Kiinnitä suojalasi paikalleen.
4. Asenna vasen kannatin.

12.10 Alalaatikko

VAROITUS!

Älä laita alalaatikkoon elintarvikkeita.

VAROITUS!

Älä säilytä alalaatikossa helposti syttyviä esineitä, kuten puhdistustarvikkeita, muovipusseja, uunikintaita, paperia, puhdistusaineita, aerosoleja, muovisia esineitä). Uunia käytettäessä laatikko voi kuumentua. On olemassa tulipalovaara.

Uunin alalaatikko voidaan poistaa puhdistusta varten.

Alalaatikon poistaminen:

1. Vedä vetolaatikkoa ulospäin, kunnes se pysähtyy.
2. Nosta alalaatikkoa hieman, jotta sitä voidaan nostaa ylöspäin laatikon ohjaimien kulmassa.
   Asenna laatikko paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Mitä tehdä jos...

Ongelma Mahdollinen syy Korjaustoimenpide

Et saa laitetta käynnistymään. Laitetta ei ole kytketty verkkovirtaan tai se on kytketty väärin.		Tarkista, onko laite kytketty oikein verkkovirtaan.
Et saa laitetta käynnistymään. Sulake on palanut. Varmista, että vian syy on sulak-keessa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Keittotaso ei mene päälle eikä sitä voida käyttää.	Olet koskettanut vähintään kahta kosketuspainiketta samanaikaisesti.	Kosketa vain yhtä kosketuspainiketta.
Keittotaso ei mene päälle eikä sitä voida käyttää.	Käyttöpaneelissa on vettä tai rasvatahroja.	Puhdista käyttöpaneeli.
Äänimerkki kuuluu ja keittotaso kyt-keytyy pois päältä.Äänimerkki kuuluu keittotason kyt-keytyessä pois päältä.	Vähintään yhdelle kosketuspainikkeelle on asetettu jotain.	Poista kyseinen esine kosketuspainikkeilta.
Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso kytkeytyy pois päältä. Jokin esine on asetettu kosketuspai-nikkeelle ➊	Poista kyseinen esine kosketuspai-nikkeelta.
Keittotasolla kestää liian kauan keit-toastian kuumentamisessa.	Väärä keittoastian halkaisija tai laa-tu.	Käytä induktiokeittoastiaa, jonka pohjan halkaisija vastaa keittoa-lueen kokoa
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska se toimi vain vähän aikaa.		Jos aluetta käytettiin riittävän pit-kään sen kuumenemiseksi, ota yh-teyttä valtuutettuun huoltoliikkee-seen.
Automaattinen kuumennus ei toimi. Taso on kuuma. Anna tason viilentyä riittävästi.
Automaattinen kuumennus ei toimi. Korkein tehotaso on asetettu. Korkeimman tehotason arvo on sa-ma kuin toiminnon.
Tehoasetus muuttuu kahden tason välillä.	Tehonhallinta-toiminto on toiminnas-sa.	Katso kohta "Keittotaso – Päivittäi-nen käyttö".
Kosketuspainikkeet kuumenevat. Keittoastia on liian suuri tai se on asetettu liian lähelle säätimiä.		Laita isokokoiset keittoastiat taka-vyöhykkeille, jos mahdollista.
- tulee näkyviin näyttöön.	Automaattinen virrankatkaisu on kyt-ketty päälle.	Sammuta keittotaso ja kytke se uu-delleen toimintaan.
L tulee näkyviin näyttöön.	Lapsilukko/lukitus on toiminnassa. Katso kohta "Keittotaso – Päivittäi-nen käyttö".
F tulee näkyviin näyttöön.	Alueella ei ole keittoastioita. Laita alueelle keittoastia.
F tulee näkyviin näyttöön.	Käytetty keittoastia on väärä. Käytä oikeaa keittoastiaa. Lue oh-jeet kohdasta "Keittotaso - Neuvoja ja vinkkejä".
F tulee näkyviin näyttöön.	Keittoastian pohjan halkaisija on liian pieni käytetylle alueelle.	Käytä oikeankokoista keittoastiaa. Lue ohjeet kohdasta "Keittotaso - Neuvoja ja vinkkejä".
Uuni ei kuumene. Uuni on kytketty pois toiminnasta: Kytke uuni toimintaan.
Uuni ei kuumene. Kelloa ei ole asetettu. Aseta kellonaika.
Uuni ei kuumene. Tarvittavia asetuksia ei ole tehty. Varmista asetuksien oikeellisuus.
Lamppu ei toimi.	Lamppu on viallinen.	Vaihda lamppu.
Näytössä näkyy "12.00".	On tapahtunut virtakatko.	Nollaa kello.
Näytössä näkyy F11.	Paistolämpömittarin pistoke on ase-tettu virheellisesti pistorasiaan.	Kytke paistolämpömittarin pistoke mahdollisimman syvälle pistorasi-aan.
Höyry ja tiivistynyt kosteus laskeutu-vat ruoan pinnalle ja uunin sisäti-laan.	Olet jättänyt ruoan uuniin liian pit-käksi ajaksi.	Älä jätä astioita uuniin yli 15 - 20 mi-nuutiksi kypsennyksen päättymisen jälkeen.
SteamBake -toiminto ei tuota hyviä ruoankypsennystuloksia.	Lokeroa ei ole täytetty vedellä.	Katso kohta "SteamBake -toiminnon kytkeminen toimintaan".

Ongelma Mahdollinen syy Korjaustoimenpide

Lokerossa oleva vesi ei kiehu. Lämpötila on liian matala. Aseta lämpötilaksi vähintään 110°C. Katso luku "Uuni – Neuvoja ja vinkkejä".

Vettä tulee ulos lokerosta. Lokerossa on liikaa vettä. Kytke uuni pois toiminnasta ja var- mista, että laite on jäähtynyt. Pyyhi vesi pois liinalla tai sienellä. Lisää oikea määrä vettä lokeroon. Katso kohta "SteamBake -toiminnon kytke-minen toimintaan".

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen sisätilan etukehyksestä. Älä poista arvokilpeä laitteen sisätilasta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (Mod.):

Tuotenumero (PNC)

Sarjanumero (S.N.)

14. ENERGIATEHOKKUUS

14.1 Keittolevyn tuotetiedot EU:n ekologista suunnittelua koskevien asetusten mukaisesti

Mallin tunniste LKI66440SK
Keittotason tyyppi Keittotaso erilleen asennettavan lieden sisällä
Keittoalueiden lukumäärä 4
Kuumennusteknologia Induktio
Ympyränmuotoisten keittoalueiden halkaisija (∅)	Vasen edessä	21.0 cm
	Vasen takana	14.0 cm
	Oikea edessä	18.0 cm
	Oikea takana	18.0 cm
Keittoalueen energiankulutus (EC electric cooking)	Vasen edessä	191.0 Wh/kg
	Vasen takana	177.0 Wh/kg
	Oikea edessä	189.0 Wh/kg
	Oikea takana	178.0 Wh/kg
Energiankulutus, keittotaso (EC electric hob) 183.8 Wh/kg

IEC/EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

14.2 Keittotaso - Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia suoraan keittoalueen keskelle.

• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

14.3 EU:n uunien energiamerkintöjä ja ekologista suunnittelua koskevien asetusten mukainen tuotetietolomake ja tuotetiedot

Toimittajan nimi Electrolux

Mallin tunniste LKI66440SK 947941519

Energiatehokkuusluokka 95,3

Energiatehokkuusluokka A

Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0,95 kWh/kierros

Energiankulutus vakiokuormalla, tuuletintila 0,82 kWh/kierros

Pesien lukumäärä 1

Lämpölähde Sähkö

Äänimer.voimak 73 l

Uunityyppi Uuni erilleen asennettavan lieden sisällä

Massa 62.2 kg

IEC/EN 60350-1 – Ruonlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

14.4 Uuni – Energiansäästö

Seuraavat vinkit auttavat säästämään energiaa laitteen käytön yhteydessä.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita ja tummia, heijastamattomia vuokia ja astioita energiatehokkuuden parantamiseksi.

Älä esikuumenna laitetta ennen kypsennystä, ellei sitä ole erikseen suositeltu.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Pidä ruoka lämpimänä ja lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää ruoan lämpimänä.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

14.5 Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus valmiustilassa 0.8 W

Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pienen virrankulutuk- 20 min sen

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä ✉merkittyjä kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

(1) AD = BD = 1 ,故 AC = DE = 1
