KÄYTTÖOHJE RL13BMC Cocraft

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

1. Turvallisuus

• Laitteen varoituskylttejä ei saa peittää.
• Älä suuntaa lasersädettä ihmisiä tai eläimiä kohti. Älä katso suoraan lasersäteeseen. Myös himmeä lasersäde voi aiheuttaa vakavia silmävaurioita.
• Laitetta ei saa korjata itse. Laitetta ei saa purkaa, avata tai muuttaa millään tavalla.

- Laseria ei saa käyttää muuhun tarkoitukseen kuin laserlinjojen heijastamiseen mittauksen yhteydessä.

- Tämän mittaustyökalun lasersäteily on laserluokkaa II (IEC 60825-1 -määräysten mukaan). Lasersäde voi sokeuttaa ihmisiä tai eläimiä.

- Laserlaseja ei saa käyttää suojalaseina. Laserlasit parantavat lasersäteen näkemistä, mutta eivät suojaa lasersäteeltä.

- Laserlaseja ei saa käyttää aurinkolaseina tai liikenteessä.

- Laserlasit eivät anna täyttä suojaa UV-säteilyä vastaan, ja ne heikentävät värisävyjen näkemistä.

- Ainoastaan valtuutetut ammattilaiset saavat korjata laitetta alkuperäisillä varaosilla.

- Älä suuntaa lasersädettä heijastaville pinnoille.

- Laite ei ole lelu. Älä anna lasten käyttää laitetta ilman valvontaa. Laite voi sokeuttaa.

- Älä sijoita laitetta niin, että lasersäde voi osua katseen korkeudelle.

- Älä jätä laitetta päälle ilman valvontaa, vaan sammuta se aina käytön päätteeksi. Muut henkilöt voivat sokeutua lasersäteestä.

Laserlaitteiden turvallisuusohjeita

Varoitus! Lasersäteily

Laserluokka II, 635 nm.

Älä katso lasersäteeseen.

Älä katso säteeseen edes optisten instrumenttien läpi.

2. Kuvaus

• Laite muodostaa kohdistuslinjan. Linja heijastuu sisätiloissa ja epäsuorassa auringonvalossa selkeänä linjana pinnalle, jolle se on suunnattu.
• Sopii esim. tapettiboordien ja listojen asentamiseen.
• Sisäkäyttöön.
• Mukana laserlasit, jalusta, paristot ja säilytyslaukku.

Pakkauksen sisältö

• Pyörivä laser
• Jalusta 120 cm
• Laserlasit
• Laserkohtio
  • 4 kpl AAA/LR03-paristoa
• Käyttöohje
  • Säilytyslaukku

3. Painikkeet ja toiminnot

1. Laserikkuna
2. Libellit
3. Säätönupit
4. Laserin virtakytkin (päällä/pois päältä), kierrosluvun säätö
5. Ripustusreiät
6. Paristolokero
7. Kohdistuslevy

Cocraft®

4. Esivalmistelut

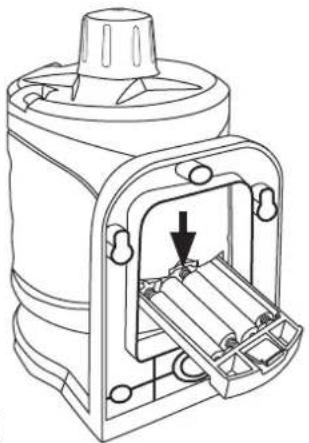

Paristojen asettaminen

Paristopidike on laitteen taka-puolella virtakytkintä vastapäätä.

1. Paina paristopidikkeen lukituskielekettä alaspäin ja vedä paristopidike ulos.
2. Aseta pakkauksen mukana tulleet AAA/LR03-paristot merkintöjen mukaisesti paristopidikkeeseen.
3. Työnnä paristopidike takaisin paikalleen.
4. Poista paristot, jos laite on pitkään käyttämättä. Näin estetään paristojen vuotaminen.
5. Poista käytetyt paristot laitteesta.
6. Älä altista paristoja korkeille lämpötiloille äläkä heitä niitä tuleen.
7. Älä oikosulje paristoja.
8. Älä käytä vanhoja ja uusia paristoja yhdessä.
9. Älä käytä ladattavia akkuja, sillä niiden jännite on liian alhainen.

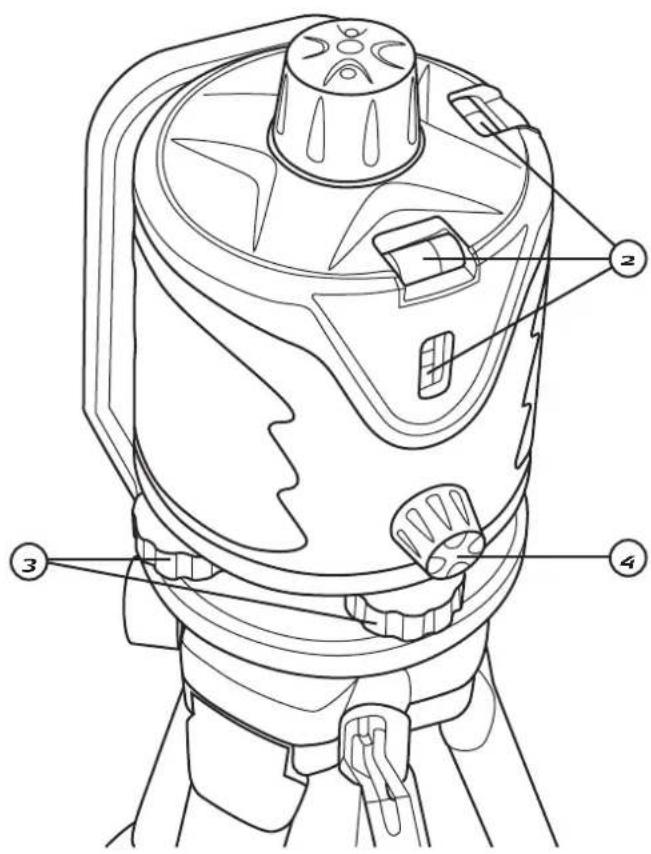

1. Sijoita pyörivä laser kovalle ja tasaiselle vaakasuoralle pinnalle.
2. Varmista, että libellien (2) kuplat ovat merkkien välissä.
3. Säädä vaaka- ja pystysuora kallistus säätönupeilla (3) tarpeen vaatiessa.

1. Säädä laite pystysuoraan (ks. "Laitteen asennus").
2. Ota käyttöön laserlasit, jotta näet laserpisteen paremmin.
3. Käynnistä laser kääntämällä virtakytkintä (4) myötäpäivään. Lisää kierroslukua asteittain jatkamalla virtakytkimen kääntämistä myötäpäivään.
4. Laser heijastaa pisteen myös kattoon. Pistettä voi käyttää tietyissä mittaustilanteissa.
5. Pakkaukseen sisältyy kohdistuslevy. Kohdistuslevyn voi naulata keppiin, joka asetetaan vaaitettavalle pinnalle ja jonka voi siirtää useisiin eri mittauspisteisiin.

6. Huolto ja ylläpito

Kuivaa laite tarvittaessa kevyesti kostutetulla liinalla.

7. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

8. Tekniset tiedot

Tarkkuus Vaakatason laserlinja ± 0,5 mm/m

Laserin aallonpituus 635 nm

Laserluokka II

Laserin teho < 1 mW

Virtalähde 4 x AAA/LR03

Käyttösäde Laserlinja enint. 15 m (sisäkäytössä) Laserpiste enint. 30 m (sisäkäytössä)

Pyöriminen 600 k./min

Libellien tarkkuus ± 0,5 mm/m

Valo-olosuhteet vaikuttavat lasersäteen kantamaan. Kirkas auringonvalo vähentää kantamaa huomattavasti.
