KÄYTTÖOHJE Fish 4432 NAVMAN

Asennus- ja käyttöohje

NAVMAN

Sisältö

1 Johdanto ....4

1-1 FISH 4432/4433 -laitteen edut .... 4
1-2 FISH 4432/4433 -kalakaiun toiminta ....5

2 Perustoiminnot ....5

3 FISH 4432/4433 -kalakaiun määrittäminen ....7

3-1 Asetukset > Järjestelmä 9
3-2 Asetukset > Sonar 9
3-3 Asetukset > Polttoaine (ainoastaan 4433-malli) 10
3-4 Asetukset >Lokit 11
3-5 Asetukset > Hälytykset 12
3-6 Asetukset > Yksiköt 12
3-7 Asetukset > Kommunikointi (ainoastaan 4433)....13
3-8 Asetukset > Kalibrointi 13

4 FISH 4432/4433 -kalakaiun käyttäminen....15

4-1 Näytön tulkitseminen 16
4-2 Yksi- ja kaksitaajuuksinen kalakaiku 18
4-3 Kalojen havaitseminen ja näyttäminen 20
4-4 Herkkyys....21
4-5 Mittausalue ....21

5 Näkymät....22

5-1 Sonar-näkymä 23

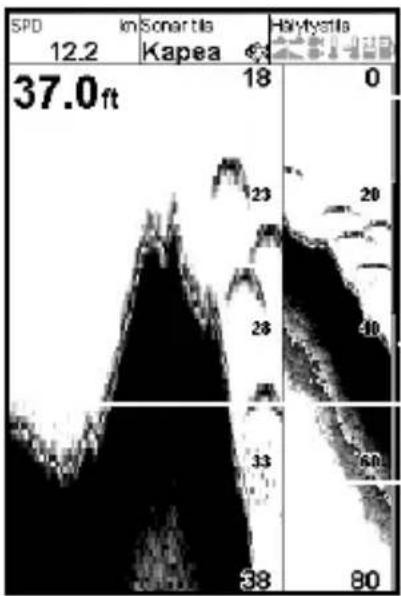

5-2 Sonar Zoom -näkymä. 24
5-3 Kaikuluotauspohjanäkymä 25
5-4 Sonar 83/200 -näkymä....25
5-5 Sonar A-Scope -näkymä 25

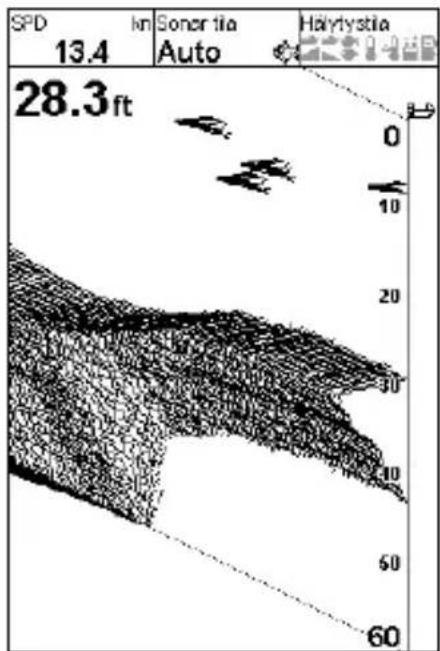

5-6 A-Scope-perspektiivinäkymä. 26

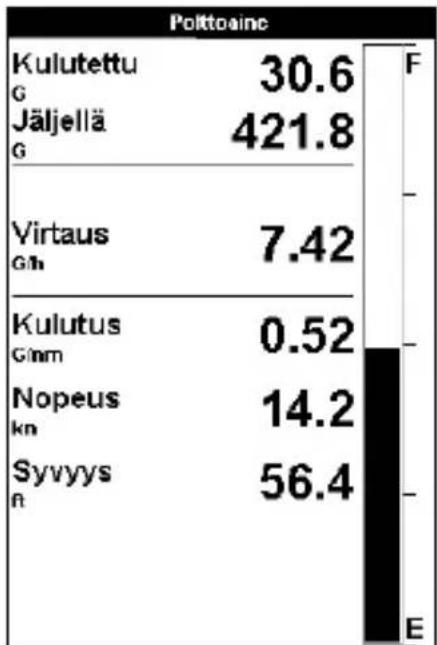

5-7 Polttoainenäyttö (ainoastaan 4433)....26
5-8 Datanäkymä....27

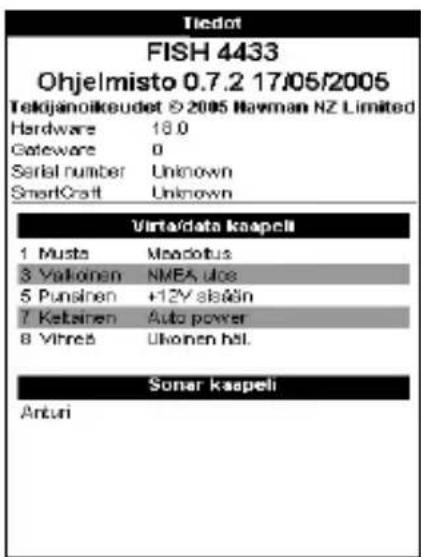

5-9 Tiedot-näyttö....27

6 Asentaminen ja ylläpito 28

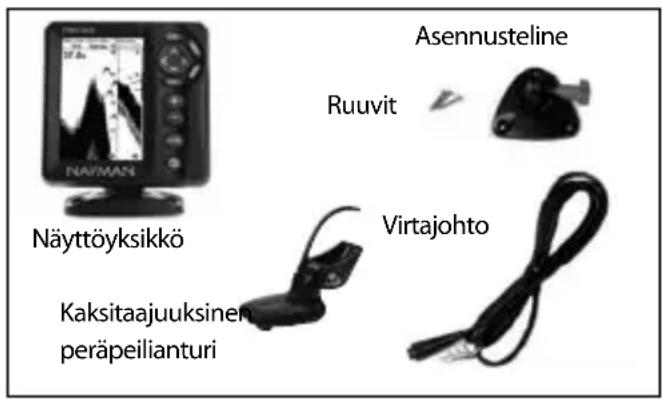

6-1 Tuotteen mukana toimitettavat osat. 28
6-2 Lisävarusteet ja tarvikkeet 28

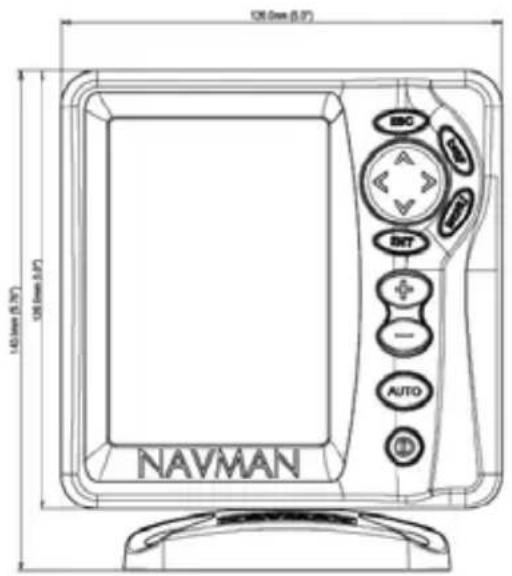

6-3 Näyttöyksikön asentaminen ja irrottaminen....28
6-4 Monilaitejärjestelmät (ainoastaan 4433)....29
6-5 Puhdistaminen ja ylläpito 30

Liite C - Vianmääritys 32

Tärkeää

On omistajan vastuulla varmistaa, että laite ja siihen liittyvät anturit asennetaan ja niitä käytetään tavalla, joka ei aiheuta onnettomuuksia, loukkaantumisia tai omaisuusvahinkoja.

Laitteen käyttäjä on yksin vastuussa turvallisten veneilytapojen noudattamisesta.

NAVMAN NZ LIMITED EI VASTAA MISTÄÄN TUOTETTA KÄYTETTÄESSÄ MAHDOLLISESTI TAPAHTUVISTA ONNETTOMUUKSISTA, VAHINGOISTA TAI MÄÄRÄYSTEN RIKKOMUKSISTA.

Kieltä koskevia sääntöjä: Tämä lausunto, kaikki käyttöohjeet ja muut tuotetta koskevat ohjeet (dokumentaatio) on käännetty toisesta kielestä tai voidaan kääntää toiselle kielelle (käännös). Jos käyttöohjeiden eri kieliversioiden välillä on ristiriitaisuuksia, käyttöohjeiden englanninkielinen versio on määräävä. Tämä ohje koskee FISH 4432/4433 -kalakaikuja ohjeen painamisen ajankohtana. Navman NZ Limited varaa itselleen oikeuden muuttaa tietoja ilman eri ilmoitusta.

Copyright © 2005 Navman NZ Limited, Uusi-Seelanti. Kaikki oikeudet pidätetään. NAVMAN on Navman NZ Limitedin rekisteröity tavaramerkki.

1 Johdanto

Onnittelemme Navmanin kalakaiun hankkimisen johdosta. Jotta osaisit käyttää laitetta mahdollisimman tehokkaasti, kannattaa tutustua tähän ohjeeseen huolellisesti ennen laitteen asentamista ja käyttöä.

Tässä oppaassa kuvataan, kuinka FISH 4432/4433 -kalakaiku ja siihen liittyvä kaksitaajuuksinen peräpeilianturi asennetaan. (Jos käytät rungon läpi luotaavaa anturia, saat lisätietoja anturin mukana toimitetuista asennusohjeista.) Tässä

1-1 FISH 4432/4433 - laitteen edut

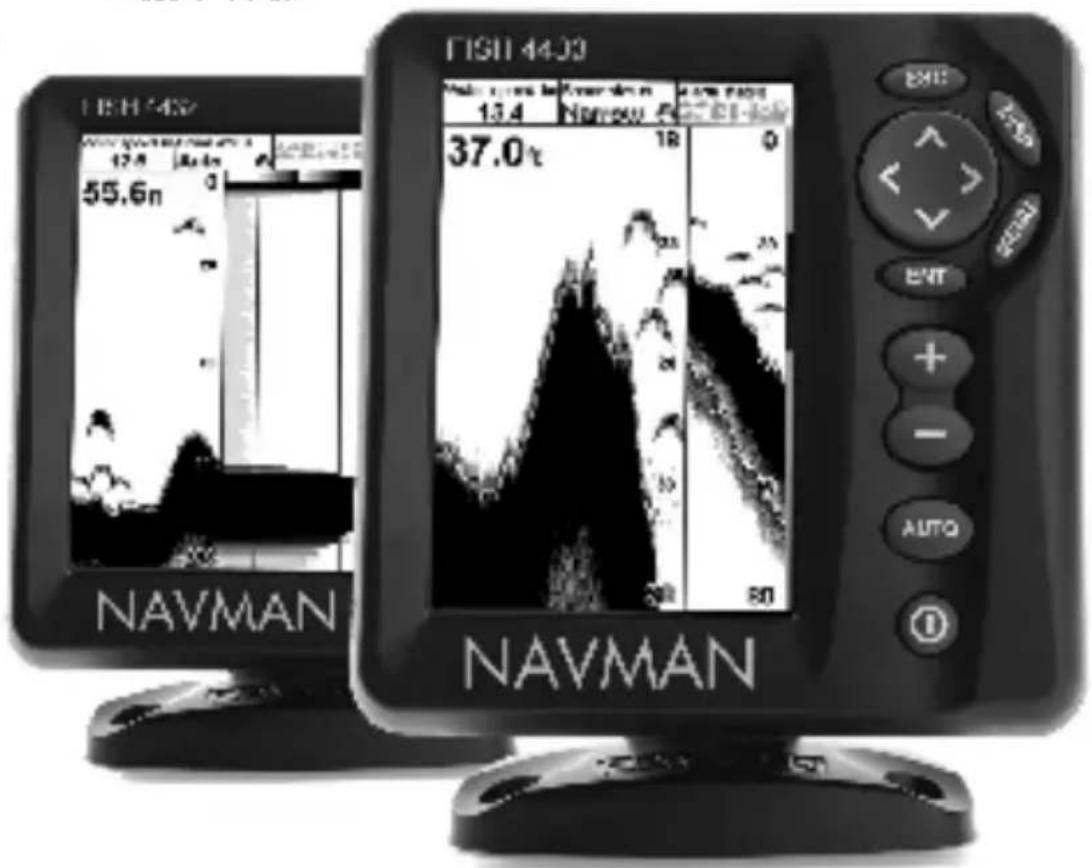

FISH 4432/4433 on laadukas kaksitaajuuksinen kalakaiku, jonka mukana toimitetaan kaksitaajuuksinen anturi. Laitteessa on päivänvalossa näkyvä 16 harmaasävyn FSTN-näyttö,", jonka voi himmentää yökalastusta varten. Telineasennus mahdollistaa kalakaiun kallistamisen ja kääntämisen näkyvyyden optimoimiseksi.

FISH 4432/4433 - laitteen

kaksitaajuustoiminnon ansiosta se voi toimia:

• 200 kHz:n korkealla taajuudella
• 83 kHz:n matalalla taajuudella
- rinnakkain molemmilla taajuuksilla näyttö jaettuna
- molemmilla taajuuksilla, yhdeksi näytöksi yhdistettynä.

Tämä mahdollisuus yhdessä aina 250 wattiin säädettävän tehon kanssa varmistaa, että FISH 4432/4433 toimii tehokkaasti niin matalassa kuin syvässäkin vedessä.

FISH 4432/4433 voi havaita pohjan aina 750 jalan (230 metriä) syvyydestä asti veden kirkkaudesta, valitusta ultraäänen taajuudesta ja käytettävästä anturista riippuen.

Navman-kalakaikua voidaan käyttää kalojen etsimiseen, pohjan muotojen, esimerkiksi kivien ja hylkyjen, paikallistamiseen ja parhaiden kalapaikkojen tunnistamiseen pohjan profiilin avulla.

Navman-kalakaiku voi myös auttaa navigoinnissa antamalla syvyystietoja, joiden avulla voit tunnistaa merikortteihin merkityt syvyyskäyrät. FISH 4432/4433 toimii erityisen hyvin yhdessä TRACKER 5430/5380 -mallien kanssa.

oppaassa kerrotaan myös, kuinka FISH 4432/4433 -kalakaikua käytetään tehokkaasti. Lisäksi oppaassa on vianmääritystietoja ja vihjeitä laitteen tehokasta käyttämistä varten.

Tärkeää

Anturin asennus parhaaseen paikkaan on ensiarvoisen tärkeää kalakaiun toiminnan kannalta. Noudata asennusohjeita huolellisesti.

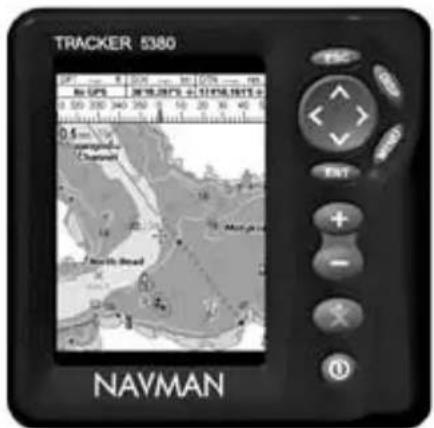

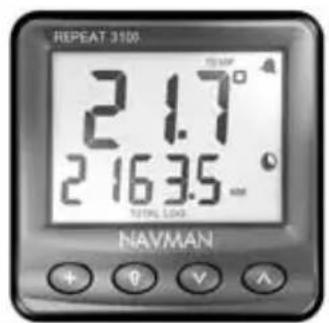

Nämä kaksi laitetta voidaan kytkeä toisiinsa käyttämällä joko NavBus- tai NMEA-liitäntää, jolloin ne voivat jakaa tietoja. (Koskee ainoastaan mallia FISH 4433.)

TÄRKEÄ KÄYTTÖÄ KOSKEVA HUOMAUTUS.

Vaikka kaikkia kalakaikuja voikin käyttää navigoinnin apuvälineenä, monet eri tekijät, esimerkiksi anturin sijainti, voivat rajoittaa tarkkuutta. Käyttäjä on itse vastuussa siitä, että Navmanin kalakaiku asennetaan oikein ja että sitä käytetään oikein.

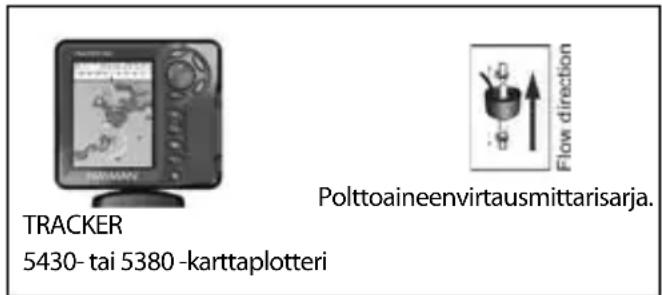

Lisävarusteena saatavan polttoainesarjan kanssa FISH 4433 -mallista tulee monipuolinen ja helppokäyttöinen polttoainetietokone.

Kaikissa Navman 4000 Series -kalakaiuissa käytetään uutta, Navmanin omaa SBN-// -tekniikkaa kaikuluotainsignaalin käsittelyyn signaalin vahvistamisen, pohjan tunnistamisen ja kohinan hylkäämisen tehostamiseksi.

SBN-// -tekniikassa palaavia signaaleja vahvistetaan käyttäen mukautuvia digitaalisia suodatinalgoritmeja. SBN-// -tekniikka käyttää samanaikaisesti aktiivista kohinanhallintaa häiriöiden hylkäämiseen, sillä kalakaiut tulkitsevat usein häiriöt todellisiksi kaiuiksi.

SBN-// -tekniikan avulla Navman-kalakaiku analysoi kunkin pulssin heijastumat, suodattaa väärät kaiut ja tuo näkyviin vedessä veneen alla todella olevat kohteet. Lisätietoja, katso osa 4-1 Näytön tulkitseminen.

1-2 FISH 4432/4433 -kalakaiun toiminta

FISH 4432/4433 - laitteessa on kaksi osaa:

- runkoon kiinnitetty anturi

- näyttöyksikkö.

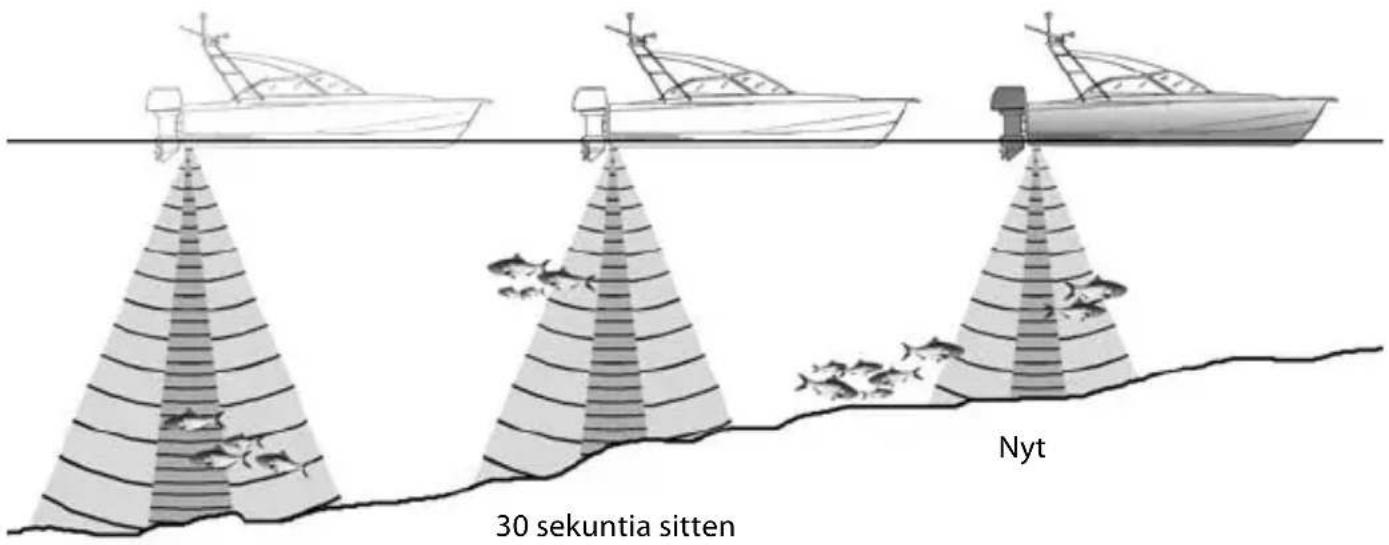

Anturi luo ultraäänipulssin (ihmiskorvan kuuloalueen yläpuolella olevan äänen), joka kulkee alaspäin kohti pohjaa noin 1463 m/s nopeudella (4800 jalkaa/s) leviten samalla keilamaiseksi.

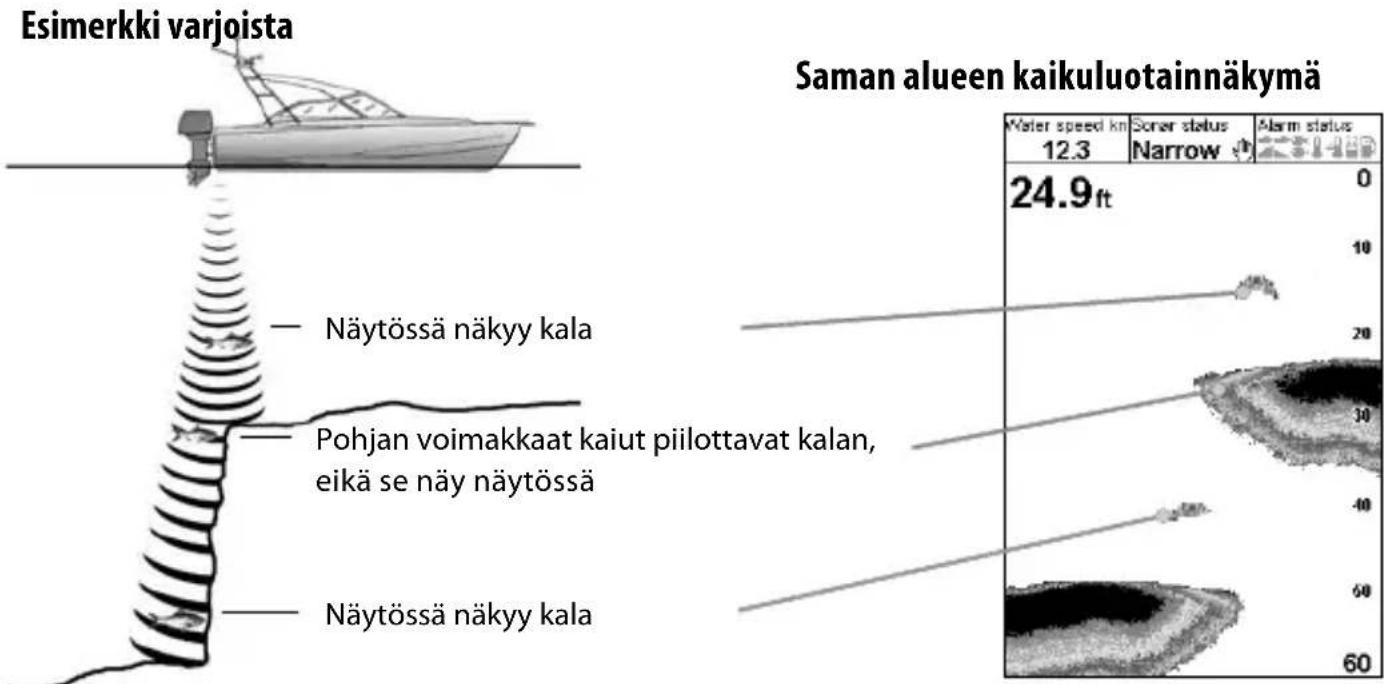

Kun pulssi kohtaa esineen, esimerkiksi kalan tai pohjan, se heijastuu kaikuna osittain takaisin kohti venettä. FISH 4432/4433 laskee kohteen tai pohjan syvyyden mittaamalla pulssin lähettämisen ja kaiun vastaanottamisen välisen ajan. Kun kaiku on palautunut, lähetetään seuraava pulssi.

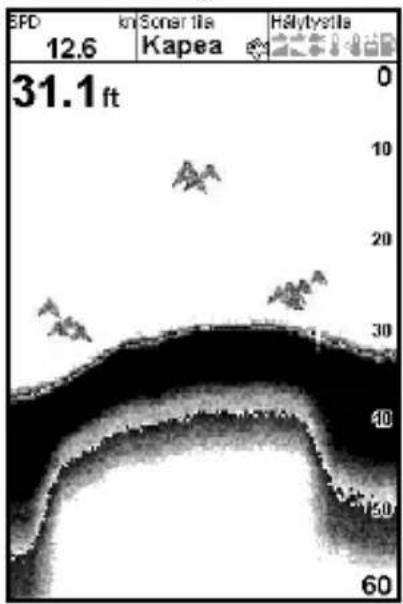

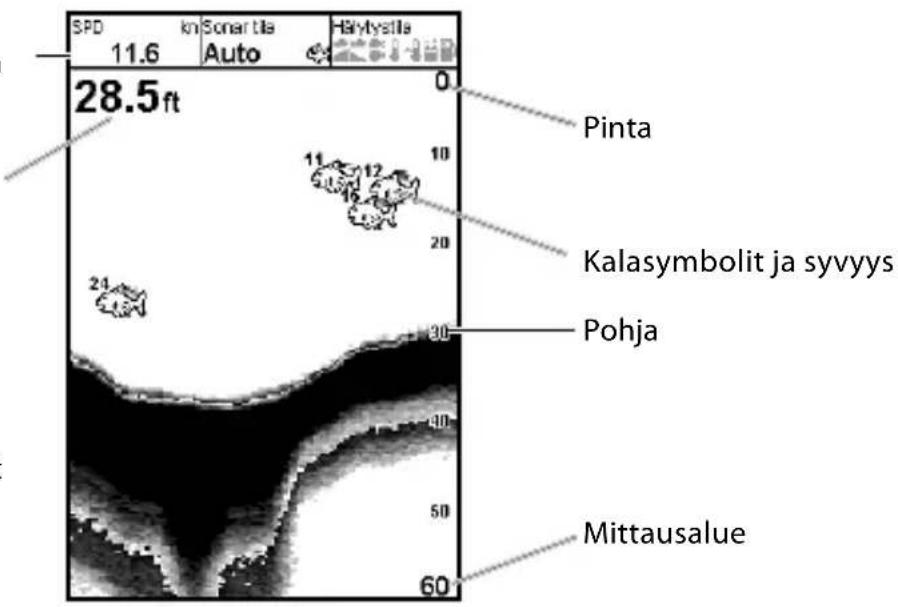

FISH 4432/4433 muuntaa kunkin kaiun elektroniseksi signaaliksi, joka näytetään

pystysuorana pikselijonona. Uusin kaiku näkyy näytön oikeassa reunassa ja vanhemmat kaiut liikkuvat näytössä vasemmalle, kunnes ne poistuvat näytöstä.

Kuvanopeus vaihtelee veden syvyyden ja kuvanopeusasetuksen mukaan. Saat lisätietoja kohdista 3-2 Asetukset > Sonar ja 4-1 Näytön tulkitseminen.

Esimerkiksi seuraavat seikat vaikuttavat näytettävien kaikujen ulkoasuun:

• kalakaiun asetukset (valitut taajuuden, alueen ja herkkyyden asetukset)
• kaiut (erilaiset kalalajit, erilaiset pohjat, hylyt ja vesikasvit)
• kohina (veden selkeys ja kuplat).

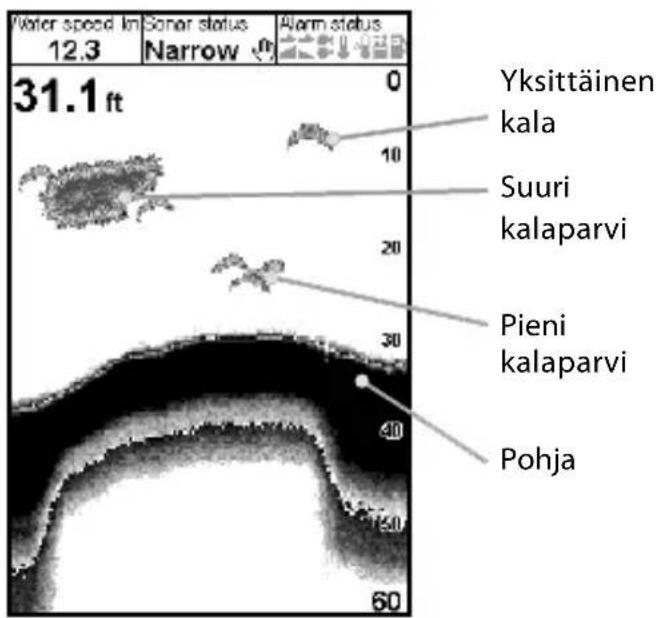

Lisätietoja on osassa 4-1 Näytön tulkitseminen.

2 Perustoiminnot

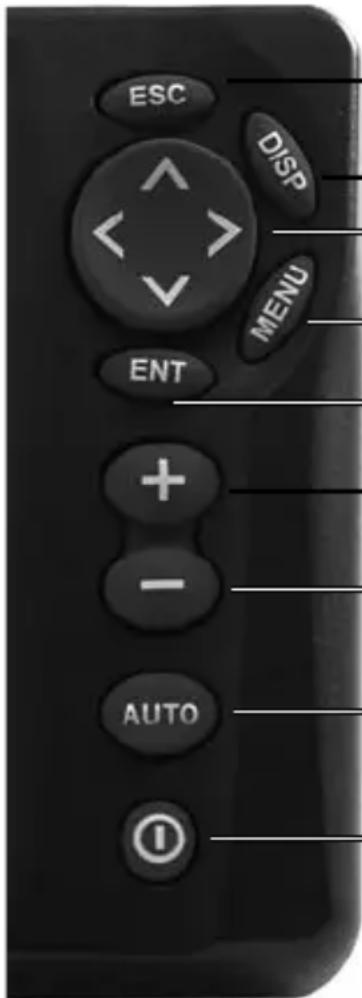

Näppäinten nimet

Jos valikko ei näy, siirtyy kaiku-

ESC näyttöön. Jos valikko on näkyvissä, peruuttaa kaikki muutokset ja palaa edelliseen valikkoon.

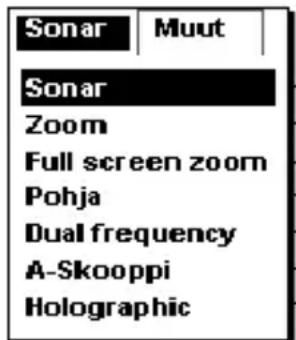

DISP Tuo Näyttö-valikon esiin.

<,>Kursorinäppäimet siirtävät valintaa ja

∧, ∨ muuttavat asetuksia.

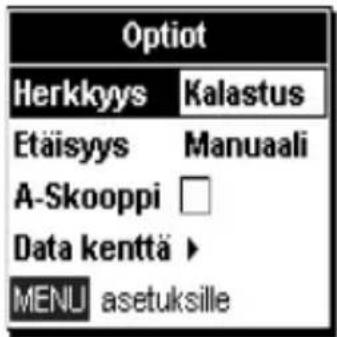

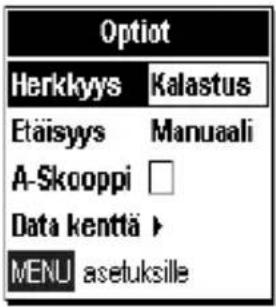

MENU Painamalla tätä saat Optiot-valikon näkyviin; painamalla uudelleen näkyviin tulee Asetukset-valikko.

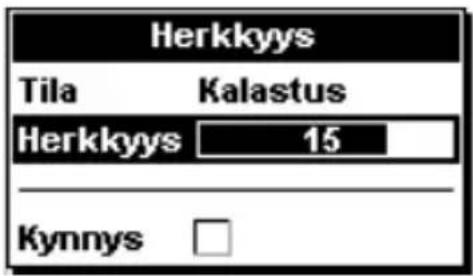

ENT Vahvistaa muutokset; kaikuluotainnäkymässä tuo herkkyysohjaimet näkyviin.

+ Suurentaa aluetta.

— Pienentää aluetta.

AUTO Valitsee kalastus-, matka-ajo- tai käsikäyttötilan

Kytkee virran päälle ja pois päältä; tuo taustavalon säätimet näkyviin.

Virran kytkeminen / Autopower

Kytke kalakaikuun virta painamalla .①

Jos kalakaiku on johdotettu autopower- toimintoa varten, se kytkeytyy automaattisesti päälle, kun veneen sytytysvirta kytketään päälle. Näin varmistetaan, että moottorin käyntituntilaskuri ja lisävarusteena saatavat polttoainetoiminnot aktivoidaan. Näyttöön tulee hetkeksi otsikkonäkymä. Tämän jälkeen tulee automaattisesti asennusvalikko, kun kalakaiku kytketään päälle ensimmäisen kerran. Tämän valikon avulla voit määrittää kielen (katso osa 3-1 Asetukset > Järjestelmä) ja mittayksiköt (katso kohta 3-6 Asetukset > Yksiköt).

Kaikkina muina kertoina otsikkonäkymän jälkeen näkyviin tulee viimeksi käytetty näkymä.

Jos anturia ei ole kytketty, sanoma: Jatka simulointitilaan? tulee näkyviin. Painamalla < tai >voit valita Kyllä, Ei Tai

Ei koskaan. (Jos anturia ei ole irrotettu tarkoituksella, sammuta kalakaiku ja etsi lisäohjeita liitteen B vianmäärityskohdasta.)

Vahvista valinta painamalla ENT.

Käynnistysjakso jatkuu.

Näppäinten toiminta

Kalakaikua käytetään valikkojen avulla.

Valikon vaihtoehdon valitseminen:

1. Paina DISP tai MENU
2. Painamalla ∧ tai √saat siirrettyä valinnan vaihtoehdon kohdalle.
3. Valitse vaihtoehto painamalla ENT .

Numeron, sanan tai asetuksen muuttaminen:

1. Valitse numero, sana tai asetus ja tee muutos tai muutokset kursorinäppäinten <, ∧, ∨ > avulla.

2. Vahvista painamalla ENT ; peruuta painamalla ESC.

Laitteen virran sammuttaminen

Voit sammuttaa kalakaiun pitämällä ① -näppäintä painettuna. Näkyviin tulee ennen sammutusta olevan ajan näyttö. Pidä ① -näppäintä painettuna kolmen sekunnin ajan, kunnes kalakaiku sammuu. Huomautus: Jos laitteessa on Autopower-johdotus, (kohta 6-5 Johdotusvaihtoehdot), kalakaiun voi sammuttaa ainoastaan, kun veneen sytytysvirta katkaistaan.

Taustavalon säätö

Taustavalon kirkkauden säätäminen:

1. Saat näkymän säätimet esiin painamalla lyhyesti Ⓞ -näppäintä.

2. Näytön ja näppäinten taustavalo otetaan käyttöön. Valittavissa on 16 eri kirkkaustasoa.
   Voit himmentää näyttöä painamalla .

3. Kontrastin muuttaminen:

i Paina V. ii Säädä painamalla <,>

1. Tallenna asetukset painamalla ENT.

2. Lopeta painamalla ESC.

Voit ottaa taustavalon voimakkaimman asetuksen ja kontrastin tehdasasetuksen uudelleen käyttöön painamalla Ⓞ kaksi kertaa.

Valikkoja koskeva huomautus:

Joissakin FISH 4432/4433 - laitteen valikoissa käytetään valintaruutuja.

Jos ruutu on valittu tai "merkitty" (ruudussa on merkki), kyseinen toiminto on otettu käyttöön tai ON-tilassa.

Jos ruutua ei ole valittu tai sen "merkki" on poistettu, (ruudussa ei ole merkkiä), kyseinen toiminto on poistettu käytöstä tai OFF-tilassa.

Voit valita valintaruudun tai poistaa sen valinnan valitsemalla kyseisen vaihtoehdon ja painamalla ENT.

Simulaatiotila

Käyttäjät voivat tutustua kalakaiun toimintaan ennen todellista käyttöä laitteen sisäisen simulaattorin avulla. Simulaatiotilassa sana Simulaatio vilkkuu näytön alaosassa. Kalakaiku tuottaa itse tietoja, jolloin vaikuttaa siltä, että kaikki päänäkymät ovat toiminnassa.

Voit käyttää Asetukset > Simulaatio-valikkoa seuraavasti:

1. Tuo Asetukset-valikko näkyviin painamalla kaksi kertaa MENU.
2. Valitse Simulaatio.
3. Tee valinnat tai poista valinnat painamalla ENT.

Manuaalinen-, Kalastus- ja Matka-ajo-tilat

Valitse jokin seuraavista tiloista painamalla AUTO:

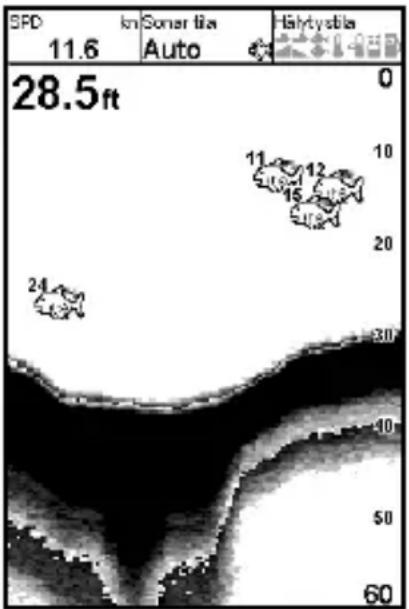

• Matka-ajo-tila. Käytä tätä tilaa, kun vene on liikkeessä. FISH 4432/4433 tuo veden syvyyden selkeästi näkyviin ja säätää aluetta ja herkkyyttä automaattisesti, siten, että pohjan muodot näkyvät. Syvyys näkyy suurina numeroina.
• Kalastus-tila. Käytä tätä tilaa, kun kalastat.

FISH 4432/4433 tuo selkeästi näkyviin kalat, pohjan profiilin, hylyt, kivet ja muut kalojen löytämisessä auttavat tiedot. Herkkyyden ja alueen arvot optimoidaan automaattisesti lisäämällä herkkyyttä ja kalojen havaitsemiskykyä.

- Manuaalinen-tila. Tämän tilan avulla voit hienovirittää FISH 4432/4433 -laitteen tehon kalojen löytämisessä. Parhaat tulokset saavutetaan usein manuaalisessa tilassa, mutta optimaalisten asetusten löytäminen eri olosuhteissa vaatii kokemusta ja harjaantumista. Herkkyyttä, herkkyyden kynnystä ja pulssin tehoa voi säätää. Manuaalinen tila palauttaa viimeksi käytetyt asetukset, joten niitä ei tarvitse palauttaa joka kerta, kun valitset manuaalisen tilan.

3 FISH 4432/4433 -kalakaiun määrittäminen

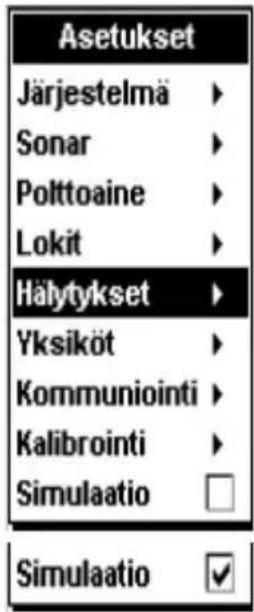

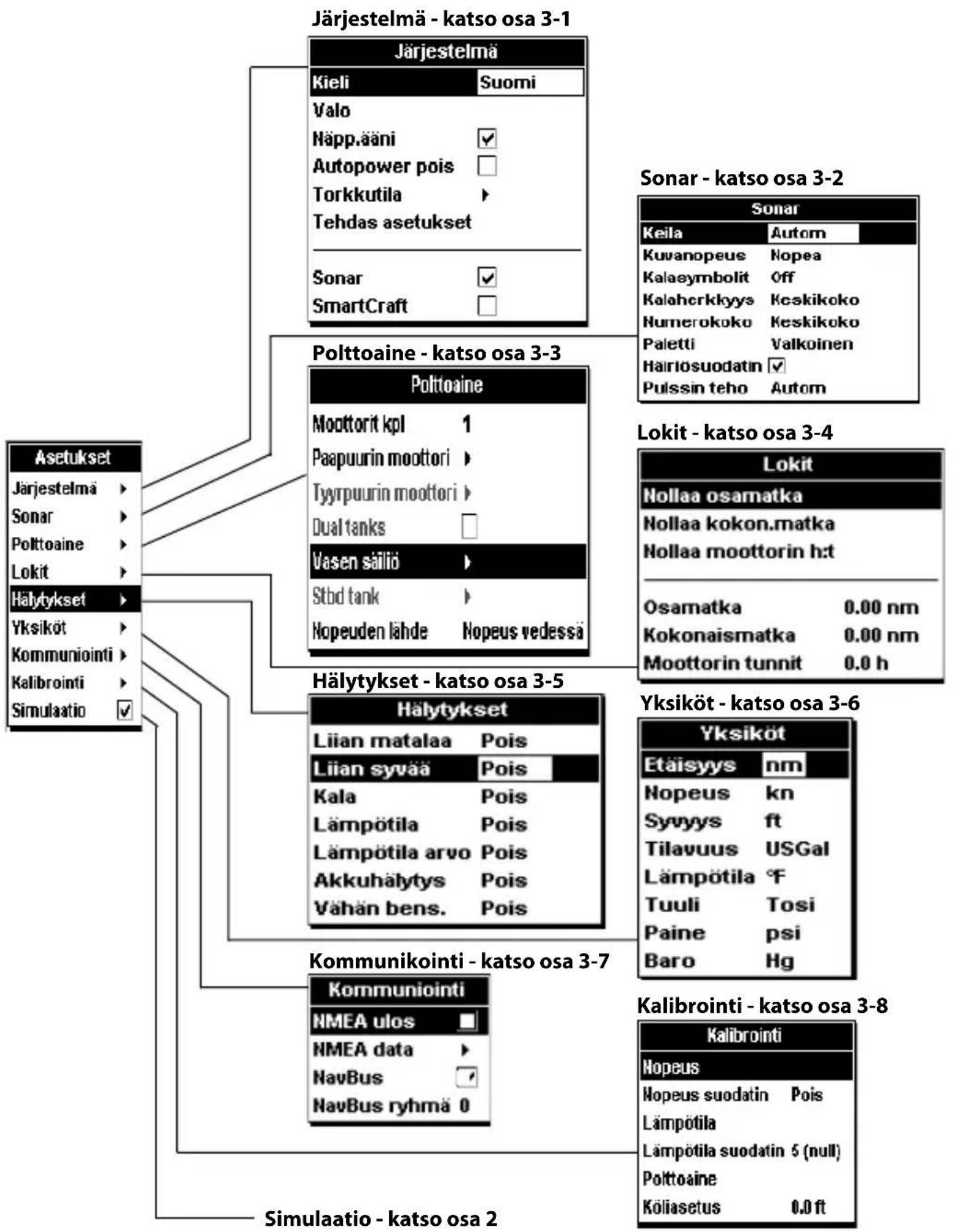

Paina kaksi kertaa MENU. Asetukset -valikko tulee näkyviin. Valitse sitten haluamasi vaihtoehto ∧ - tai ∨-kursorinäppäimillä. (Osassa 2 Perustoiminnot, kuvataan näppäinten käyttö.)Seuraavassa on Asetukset-valikon ja sen vaihtoehtojen kuvaus. Kunkin kohdan tehdasasetukset esitellään tarvittaessa.

Kukin Asetukset-valikon asetus esitellään tarkemmin seuraavissa luvuissa.

    A --> J["Polttoaine - katso osa 3-3"]
    J --> K["Politoaine"]
    K --> L["Moottorit kpl 1"]
    K --> M["Paapuurin moottori ✓"]
    K --> N["Tyyrpuurin moottori ✓"]
    K --> O["Dual tanks ✓"]
    O --> P["Vasen säiliö ✓"]
    P --> Q["Stbd tank ✓"]
    P --> R["Nopeuden lähde ✓"]
    R --> S["Nopeus vedessa ✓"]

    A --> T["Hälytykset - katso osa 3-5"]
    T --> U["Halytykset"]
    U --> V["Liian matalaa Pois"]
    U --> W["Liian syvää Pois"]
    U --> X["Kala Pois"]
    U --> Y["Lämpötila Pois"]
    U --> Z["Lämpötila arvo Pois"]
    U --> AA["Akkuhälytys Pois"]
    U --> AB["Vähän bens. Pois"]

    A --> AC["Kommunikointi - katso osa 3-7"]
    AC --> AD["Kommuniointi"]
    AD --> AE["NMEA ulos ✓"]
    AD --> AF["NMEA data ✓"]
    AD --> AG["NavBus ✓"]
    AD --> AH["NavBus ryhmä 0"]

    A --> AI["Sonar - katso osa 3-2"]
    AI --> AJ["Sonar"]
    AJ --> AK["Keila Autom"]
    AJ --> AL["Kuvanopeus Nopea"]
    AJ --> AM["Kalaeymbolit Off"]
    AJ --> AN["Kalaherkkyys Kesikikoko"]
    AJ --> AO["Numerokoko Kesikikoko"]
    AJ --> AP["Paletti Valkoinen"]
    AJ --> AQ["Hairlosuodatin ✓"]
    AJ --> AR["Pulssin teho Autom"]

    A --> AS["Lokit - katso osa 3-4"]
    AS --> AT["Lokit"]
    AT --> AU["Nollaa osamatka"]
    AT --> AV["Nollaa kokon.matka"]
    AT --> AW["Nollaa moottorin h:t"]

    A --> AX["Yksiköt - katso osa 3-6"]
    AX --> AY["Yksiköt"]
    AY --> AZ["Etäisyys nm"]
    AY --> BA["Nopeus kn"]
    AY --> BB["Syvyys ft"]
    AY --> BC["Tilavuus USGal"]
    AY --> BD["Lämpötila °F"]
    AY --> BE["Tuuli Tosi"]
    AY --> BF["Paine psi"]
    AY --> BG["Baro Hg"]

    A --> BH["Kalibrointi - katso osa 3-8"]
    BH --> BI["Kalibrointi"]
    BI --> BJ["Nopeus"]
    BI --> BK["Nopeus suodatin Pois"]
    BI --> BL["Lämpötila"]
    BI --> BM["Lämpötila suodatin 5 (null)"]
    BI --> BN["Polttoaine"]
    BI --> BO["Kõliasetus 0.0 ft"]

    A --> BP["Simulaatio - katso osa 2"]

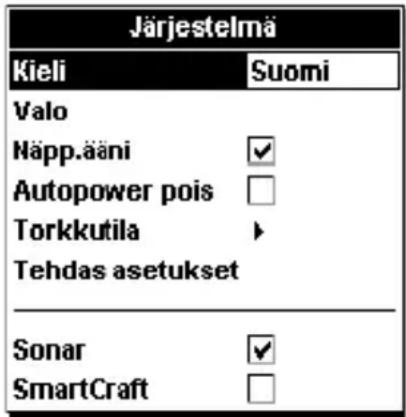

3-1 Asetukset > Järjestelmä

Paina MENU-näppäintä kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin ja valitse sitten Järjestelmä:

Kieli

Valitse näytön kieli. Vaihtoehdot ovat englanti, italia, ranska, saksa, espanja, hollanti, ruotsi, portugali, suomi, kreikka ja kroaatti.

Vihje: Jos et osaa lukea näytön kieltä, kielivalikko on asetusvalikon ylin vaihtoehto.

Valo

Tämän vaihtoehdon avulla voit säätää taustavaloa ja kontrastia.

Näpp.ääni

Ottaa näppäintä painettaessa kuuluvan äänimerkin käyttöön tai poistaa sen käytöstä.

Autom. sammutus

Voit määrittää kalakaiun sammumaan automaattisesti aina, kun veneen sytytysvirta katkaistaan. Tämä toimii ainoastaan

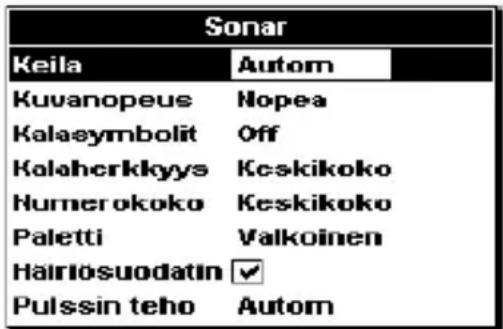

3-2 Asetukset > Sonar

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin, ja valitse Sonar:

silloin, jos laitteen näyttö on johdotettu Autopower-toimintoa varten. Katso osa 6-5 Johdotusvaihtoehdot.

Torkkutila

Tämä virransäästötila hidastaa luotausnopeuden (pidentää ultraäänipulssien välistä aikaa) käyttäjän määrittämäksi 5 minuutin - 2 tunnin väliseksi ajaksi. Kalakaiku vaikuttaa sammuvan, mutta kaikki hälytykset toimivat kuitenkin normaalisti. Voit palata tavalliseen käyttöön painamalla virtapainiketta Ⓓ. Tämä sopii erityisen hyvin ankkurihälytyksenä käytettäväksi.

Tehdasasetukset

Tämä vaihtoehto palauttaa kalakaiun kaikki asetukset (kieltä lukuun ottamatta) tehdasasetuksiksi, jotka kuvataan osassa 3, FISH 4432/4433 -kalakaiun asetusten määrittäminen.

Näyttöön tulee varoitussanoma: Oletko varma? Valitse Kyllä ja vahvista painamalla ENT.

Sonar (FISH 4433)

Valitsemalla tämän saat kaikuluotaintoiminnot käyttöön. Poista tämä valinta, jos käytät laitetta ainoastaan SmartCraft-näyttönä.

SmartCraft (FISH 4433)

Valitsemalla tämän saat SmartCraft-toiminnot käyttöön. SmartCraft on saatavana ainoastaan tiettyihin Mercury-moottoreihin ja se vaatii erillisen SmartCraft Gateway.

Säde

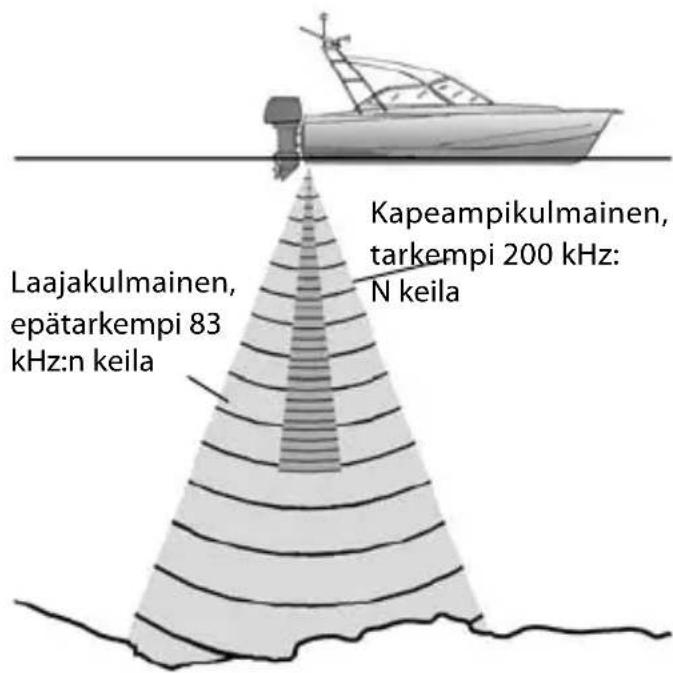

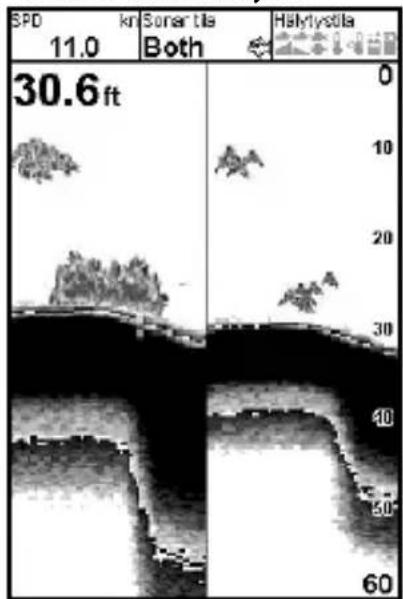

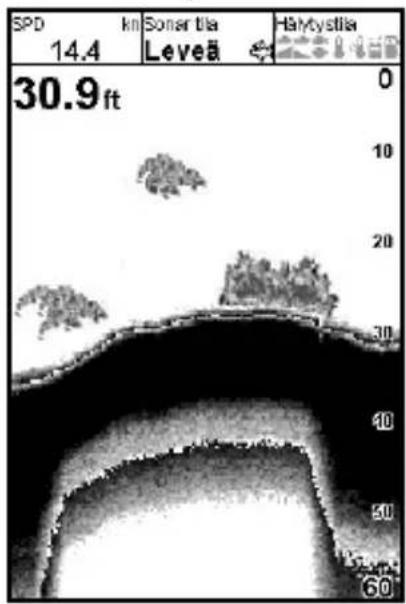

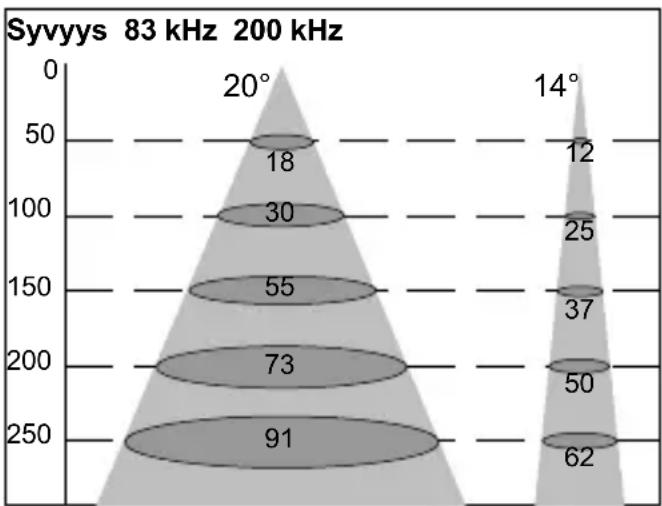

Vaihtoehdot ovat Kapea (200 kHz), Leveä (83 kHz), Sekoitettu ja Autom. Lisätietoja vesiolosuhteisiin sopivan taajuuden valitsemisesta on osassa 4-2 Yksi- ja kaksitaajuuksinen kalakaiku.

Kuvanopeus

Tämän vaihtoehdon avulla voit määrittää, kuinka nopeasti näkymä liikkuu reunasta toiseen. Vaihtoehdot ovat Erittäin nopea, Nopea, Normaali, Hidas ja Tauko. Myös veden syvyys vaikuttaa näytön nopeuteen.

Kalat näkyvät selvimmin, jos käytetään suurta kuvanopeutta yhdistettynä veneen hiljaiseen ajonopeuteen (tavallisesti 2 - 6 solmua. Normaali tai Hidas kuvanopeudet tuottavat pidemmän ajan näytössä näkyvät kaikuluotaintiedot, mutta vähemmän yksityiskohtia. Lisätietoja on osassa 4-1 Näytön tulkitseminen.

Kalasymbolit

Nämä näkyvät ainoastaan tärkeimmissä kaikuluotainnäkymissä. Kalasymbolit voivat näkyä kolmella eri tavalla:

• Kalasymbolina (Symboli).
• Kalasymbolina syvyyden kanssa (Sym boli+syvyys). Syvyys näytetään kalasymbolin vieressä.
• Syvyytenä (Syvyyys). Syvyys näytetään kalan havaintokohdan yläpuolella.
• Ei käytössä (Off), jolloin kaikuja ei muunneta kalasymboleiksi, vaan ne näytetään suoraan.

Lisätietoja kalasymboleista, katso osa 4-3 Kalojen havaitseminen ja näyttäminen.

Kalaherkkyys

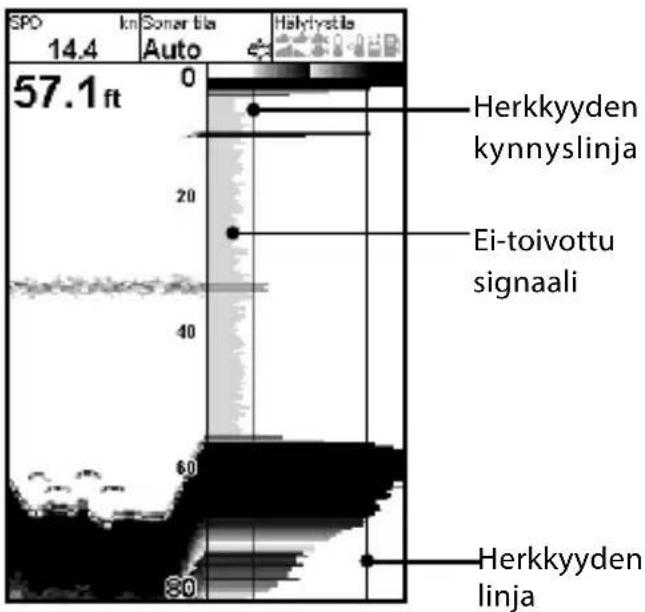

Tämän toiminnon avulla voit säätää pienintä kalojen havaitsemistasoa. Jos et halua näyttää kohinaa ja pieniä kaloja, valitse Matala. Jos haluat tuoda näkyviin mahdollisimman monia kaloja, valitse Korkea.

Numerokoko

Tämän vaihtoehdon avulla voit poistaa kaikuluotainnäkymien syvyysnäytön tai muuttaa sen kokoa. Vaihtoehdot ovat Pieni, Normaalija Suuri.

Paletti

Tämän vaihtoehdon avulla voit valita väripaletin. Kukin kaikuluotaimen näytössä näytettävä paletin väri vastaa erilaista kaiun voimakkuutta. Voit valita kolmesta erilaisesta paletista: Musta, Valkoinenja Suuri kontrasti.

Häiriösuodatin

Tämä vaihtoehto suodattaa kaikusignaalin korkeiden, terävien häiriöiden vähentämiseksi, esimerkiksi moottorin äänten vaimentamiseksi, sillä tällaiset häiriöt vaikeuttavat pienten kalojen havaitsemista. Voit lisätä suodattimen valitsemalla tämän vaihtoehdon.

Pulssin teho

Tämän vaihtoehdon avulla voit määrittää lähetetyn ultraäänipulssin tehon. Pienitehoinen pulssi säästää veneen akkua, mutta toimii ainoastaan matalassa vedessä. Vaihtoehdot ovat Autom, Matala, Normaalitai Korkea. Suosittelemme Autom. -asetuksen käyttämistä.

3-3 Asetukset > Polttoaine (ainoastaan 4433-malli)

Näitä ominaisuuksia voidaan käyttää ainoastaan, kun lisävarusteena saatava yhden tai kahden moottorin sarja on asennettu.

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin, ja valitse sitten Polttoaine: Suosittelemme polttoainesäiliön tilavuuden mittaamista tyhjentämällä säiliö ja täyttämällä säiliö sitten täyteen. Kirjoita täyttämisen jälkeen polttoainemittarin lukema muistiin.

Huomautus: Varo ilmataskuja, erityisesti pohjan alla olevissa säiliöissä.

Säiliö täynnä

Valitse Säiliö täynnä joka kerta, kun polttoainesäiliö(t)täytetään kokonaan. Kun näyttöön tulee kysymys Oletko varma?, valitse Kyllä. Muussa tapauksessa Polttoainenäkymän (katso osa 5-6 Polttoainenäkymä)

Varoitus

Navmanin polttoainesarjat sopivat ainoastaan bensiinimoottoreille. Polttoaineen kulutus saattaa vaihdella huomattavasti veneen kuormituksen ja merellä vallitsevien olosuhteiden mukaan. Varmista aina, että mukana on tarpeeksi polttoainetta suunniteltua matkaa varten ja varalla odottamattomia tilanteita varten.

lukema ja Polttoaine vähissä -hälytys (katso osa 3 -5 Asetukset > Hälytykset) ovat virheellisiä.

Aseta jäljellä oleva

Ennen säiliön täyttämistä osittain tai polttoaineen poistamista säiliöstä manuaalisesti (esimerkiksi lapolla):

1. Kirjoita muistiin Jäljellä-lukema Polttoaine-näytöstä.

2. Tarkkaile lisätyn tai poistetun polttoaineen määrää.

3. Laske säiliössä nyt olevan polttoaineen määrä.
4. Valitse Aseta jäljellä olevaja päivitä lukema.

Tämä toimi on tehtävä aina polttoaineen lisäämisen tai vähentämisen yhteydessä. Muussa tapauksessa Polttoaine-näkymän (katso osa 5-6 Polttoainenäkymä) lukema ja Polttoaine vähissä -hälytys (katso osa 3-5 Asetukset > Hälytykset) ovat virheellisiä.

Nollaa käytetty

Voit määrittää Käytetty-arvon (käytetyn polttoaineen määrän) nollaksi valitsemalla Nollaa käytetty. Näin voi aloittaa polttoaineen kulutuksen mittaamisen tietyltä ajanjaksolta tai matkalta.

Kun näyttöön tulee kysymys Oletko varma?, valitse Kyllä.

Säiliön koko

Anna polttoainesäiliön tilavuus.

Polttoainesuodatin

Useimmat moottorit eivät ime polttoainetta säiliöstä tasaisesti. Vakaan polttoainevirtauksen lukeman saamiseksi kalakaiku laskee virtauksen arvot tekemällä useita mittauksia ja laskemalla niistä keskiarvon. Polttoainesuodatin-asetuksella

voi määrittää ajanjakson, josta keskiarvo lasketaan. Polttoainesuodatin-arvoksi kannattaa asettaa 0 - 30 sekuntia. Kannattaa käyttää mahdollisimman pientä arvoa, joka vielä antaa tasaisia lukemia. Kaksitahtisissa kaasutinmoottoreissa sopiva arvo on yleensä 5 - 10 sekuntia. Polttoaineen ruiskutuksella varustetuissa moottoreissa tai nelitahtimoottoreissa saattaa olla tarpeen käyttää tätä suurempaa arvoa. Tämä asetus vaikuttaa Polttoaine-näkymän Polttoaineen virtaus- ja Kulutus-lukemaan (katso osa 5-6 Polttoaine-näkymä), mutta se ei vaikuta polttoaineen Käytetty-lukemaan.

Nopeuden lähde

Valitse nopeustiedon lähteeksi joko vesinopeusanturi tai ulkoinen GPS-lähde (ulkoinen GPS-lähde on liitettävä Fishfinderiin NavBusin kautta – katso osa 3-7 Asetukset > Kommunikaatio).

Moottorit kpl

Määritä moottorien määräksi 0, 1 tai 2. Jos valitaan 0, polttoainetoiminnot eivät ole käytössä.

Kalibrointi

Kohdassa 3-8 Asetukset > Kalibrointi on lisätietoja polttoaineanturin tai -anturien kalibroimisesta.

3-4 Asetukset >Lokit

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin, ja valitse sitten Lokit:

Lokit
Nollaa osamatka
Nollaa kokon.matka
Nollaa moottorin h:t
Osamatka	0.00 nm
Kokonaismatka	0.00 nm
Moottorin tunnit	0.0 h

Arvoja voi muuttaa toisistaan riippumatta. Valitut lokiarvot säilyvät, kun laitteesta katkaistaan virta.

Nollaa osamatka

Nollaa osamatkamittarin lukeman.

Nollaa kokon.matka

Nollaa kokonaismatkamittarin lukeman.

Nollaa moottorin h:t

Nollaa moottorin käyttötunnit. Tämä saattaa olla tarpeen moottorin huollon jälkeen tai moottorin huoltovälin laskemista varten.

3-5 Asetukset > Hälytykset

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin ja valitse Hälytykset:

Hälytykset
Liian matalaa	Pois
Liian syvää	Pois
Kala	Pois
Lämpötila	Pois
Lämpötila arvo	Pois
Akkuhälytys	Pois
Vähän bens.	Pois

Voit määrittää hälytysasetukset veneen ja omien mieltymystesi mukaan seuraavasti:

Hälytykset voidaan määrittää (ottaa käyttöön) ilmaisemaan automaattisesti tietyt tilanteet, esimerkiksi liian matalan veden. Käyttöön otetut hälytykset näkyvät kaikuluotainnäkymissä mustina kuvakkeina Hälytys-tilaikkunassa.

Kun käyttöön otettu hälytys laukeaa, laite antaa äänimerkin, näkyviin tulee hälytyssanoma ja hälytyksen tilakuvake vilkkuu.

Kun painat ENT tai ESC, hälytys kuitataan, äänimerkki sammutetaan ja hälytysikkuna suljetaan. Tämä ei poista hälytystä käytöstä.

Hälytykset otetaan automaattisesti käyttöön uudelleen.

Hälytykset Liian matalaa, Liian syvää ja Akkuhälytys otetaan automaattisesti käyttöön uudelleen, kun arvo siirtyy hälytysarvon ulkopuolelle.

Myös Lämpötilahälytys otetaan automaattisesti uudelleen käyttöön, kun lämpötila on yli

Symboli Hälytyksen nimi		Äänimerkin sykli	Hälytystila syntyy, kun:
	Liian matalaa	^1/5 sek Syvyys	pienempi kuin hälytysarvo.
	Liian syvää	^1/2 sek Syvyys	on suurempi kuin hälytysarvo.
	Kala 1 lyhyt	äänimerkki	Kaiku vastaa kalan profiilia
	Lämpötila.	^1/2 sek Lämpötila on yhtä suuri kuin hälytysarvo.
	Lämpötila. muutoshäl.	^1/2 sek Lämpötilan muutosnopeus on yhtä suuri kuin hälytysarvo.
[xwyx]	Akku-hälytys	^1/2 sek Akun jännite on pienempi kuin hälytysarvo.
	Akku-vähissä *	^1/2 sek Jäljellä olevan polttoaineen määrä on yhtä suuri kuin hälytysarvo.*Ainoastaan 4432

0,25 °F (0,45 °F) hälytysarvoa suurempi tai pienempi.

Lämpötilan muutoshälytys otetaan automaattisesti käyttöön, kun lämpötilan muutoksen nopeus alittaa hälytysarvon vähintään 0,1 °C (0,2 °F) minuutissa.

Vilkkuva valo ja/tai ulkoinen äänimerkki

Jos toinen hälytysilmaisin on tarpeen, voidaan asentaa myös vilkkuva valo ja/tai ulkoinen äänimerkkilaite. Ne voidaan asentaa haluttuun paikkaan veneessä. Katso osa 6-5 Johdotusvaihtoehdot.

3-6 Asetukset > Yksiköt

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin ja valitse Yksiköt.

Tässä esimerkissä näkyvät yksiköiden oletusarvot.

Etäisyys

Vaihtoehdot ovat:

• nm (merimailia)
  • mi (mailia)
  • km (kilometriä)

Ilmanpaine

• InHg (elohopeapatsaan korkeus tuumina)
• Mb (Millibaaria) - joskus myös kPa

Yksiköt
Etäisyys	nm
Nopeus	kn
Syvyys	ft
Tilavuus	USGal
Lämpötila	°F
Tuuli	Tosi
Paine	psi
Baro	Hg

Nopeus

Vaihtoehdot ovat:

- kn (solmua)

- mph (mailia tunnissa)

• kmh (kilometriä tunnissa)

Tuuli

• Tosi

• Suht

Syvyys

Vaihtoehdot ovat:

- ft (jalkaa)

• m (metriä)

• fa (syltä)

Paine

• kPa

• psi

Polttoaine

Vaihtoehdot ovat:

- Litraa

• USGal (US-gallona)

- ImpGal (brittiläinen gallona)

Lämpötila

Vaihtoehdot ovat:

• °F (Fahrenheit)

• °C (Celsius)

3-7 Asetukset > Kommunikointi (ainoastaan 4433)

Käytä tätä toimintoa, kun FISH 4432/4433 on kytketty muihin Navmanin laitteisiin NavBusin avulla tai johonkin yhteensopivaan NMEA-laitteeseen.

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin ja valitse sitten Kommunikaatio:

NMEA ulos

NMEA-liitäntää käytetään yleisesti muiden valmistajien laitteiden kanssa. Tämän valitsemalla voit lähettää NMEA-lauseita (katso Liite A - Tekniset tiedot).

NMEA-data

Tämän avulla voit määrittää, mitkä NMEA-lauseet lähetetään (lisätietoja NMEA-datan näyttämisestä, katso Liite A - Tekniset tiedot ja osa 5-7 Datanäkymä).

NavBus

NavBus on paras tapa FISH 4433:n liittämiseksi muihin Navman-laitteisiin. Valitse, liitetäänkö laitteet NavBusin avulla.

NavBus-ryhmä

Tämän vaihtoehdon avulla voit tarvittaessa määrittää laiteryhmän taustavalon, kun joukko Navman-laitteita on kytketty toisiinsa NavBus-väylän avulla. Jos taustavalaistusta tämän jälkeen muutetaan yhdessä ryhmän mittarissa, sama muutos tapahtuu myös ryhmän muissa mittareissa. Valitse muussa tapauksessa 0.

3-8 Asetukset > Kalibrointi

Paina MENU kerran tai useita kertoja, kunnes Asetukset-valikko tulee näkyviin ja valitse sitten Kalibrointi: Polttoainevaihtoehdot voi kalibroida vain, jos lisävarusteena saatava yhden tai kahden moottorin sarja on asennettu bensiinimoottoreihin.

Kalibrointi
Nopeus
Nopeus suodatin	Pois
Lämpötila
Lämpötila suodatin	5 (null)
Polttoaine
Kõliasetus	0.0 ft

Nopeus\*

Kalibrointia saatetaan tarvita, sillä erilaisten runkojen virtausominaisuudet ovat erilaiset. Hanki veneen tarkka nopeuslukema GPS-vastaanottimesta, seuraamalla tunnetulla nopeudella kulkevaa venettä tai mittaamalla, kuinka kauan tiedetyn matkan kulkemiseen kuluu aikaa.

Huomautus: Tarkka kalibrointi edellyttää, että:

• GPS-vastaanottimesta saatavan nopeuden on oltava yli viisi solmua.
- toisesta siipipyöräanturista saatavan nopeuden tulee olla 5 - 20 solmua.
- Tarkimmat tulokset saadaan tyvenessä ja virtaamattomassa vedessä (mieluiten vuoroveden ollessa ylimmillään tai alimmillaan).

Tuo nopeusikkuna näkyviin kursorinäppäimillä ja suurenna tai pienennä lukemaa niin, että se vastaa erillistä nopeuslukemaa.

Nopeussuodatin\*

Tämän asetuksen suurentaminen vakauttaa vaihtelevat nopeuslukemat. Asetuksen pienentäminen nopeuttaa reagointia. Nopeussuodattimen asetusalue on 0 – 30 sekuntia.

* ainoastaan 4433-mallissa

Lämpötila

Tehdasasetusten pitäisi olla riittävän tarkkoja normaalikäyttöön. Voit kalibroida lämpötilalukeman mittaamalla ensin veden lämpötilan tarkaksi tiedetyllä lämpömittarilla.

Tuo lämpötilaikkuna näkyviin kursorinäppäimillä ja suurenna tai pienennä lukemaa niin, että se vastaa erillistä nopeuden arvoa. Lämpötila voi olla 0 - 37,7 °C (32 - 99,9 °F). Tarkkuus on 0,1 ° yksikköä.

Saat lisätietoja yksiköiden vaihtamisesta °F (Fahrenheit)- tai °C (Celsius) -asteiden välillä osasta 3-6 Asetukset > Yksiköt.

Lämpötilasuodatin

Tämän asetuksen suurentaminen vakauttaa vaihtelevat lämpötilalukemat. Asetuksen pienentäminen nopeuttaa reagointia. Lämpötilasuodattimen asetusalue on 0 – 30 sekuntia.

Polttoaine

Varoitus:

Tätä tehtäessä on oltava erityisen varovainen.

Jos et toimi näin, seurauksena voi olla vaarallinen tila, josta voi seurata vakavia henkilö- tai esinevahinkoja.

Polttoaineen kulutuksen kalibroiminen voi parantaa polttoainemittausten tarkkuutta. Kaksimoottoriasennuksessa kumpikin polttoaineanturi on kalibroitava erikseen. Sen voi tehdä molemmat samalla kertaa käyttäen kahta irtosäiliötä tai yksi kerrallaan käyttäen yhtä irtosäiliötä. Polttoaineanturien kalibrointi edellyttää, että polttoaineen kulutus voidaan mitata tarkasti. Siihen voi käyttää pientä irtosäiliötä. Kalibroinnin tarkkuuden varmistamiseksi on syytä käyttää vähintään 15 litraa (4 gallonaa) polttoainetta. Välipohjan alla olevia säiliöitä on usein vaikea täyttää tarkasti samalle tasolle, joten mitä enemmän polttoainetta käytetään, sen tarkempi kalibroinnista tulee. Polttoaineanturit kalibroidaan seuraavasti:

1. Merkitse muistiin polttoaineen taso säiliössä tai säiliöissä.
2. Liitä irtosäiliö tai -säiliöt moottoriin polttoaineanturien kautta.
3. Käytä moottoria normaalilla matkanopeudella niin kauan, että polttoainetta on kulunut moottoria kohti vähintään 15 litraa (4 gallonaa).
4. Tarkista kunkin moottorin käyttämä todellinen polttoainemäärä täyttämällä irtosäiliö tai -säiliöt alkuperäiseen tasoon ja tarkistamalla polttoainepumpun mittarin ilmoittama lukema.
5. Valitse Polttoaine. Muuta kursorinäppäimillä kunkin moottorin lukemaksi polttoainepumpun mittarin ilmoittama lukema.
6. Paina ENT, kun lukema on oikea.

Huomautus: Jos polttoaineen kalibrointivaihtoehdot tuntuvat antavan hetken kuluttua virheellisiä tietoja, tarkista ensin, että polttoaineanturi on asennettu oikein sen mukana toimitettujen asennusohjeiden mukaisesti. Katso sitten Liite B - Vianmääritys.

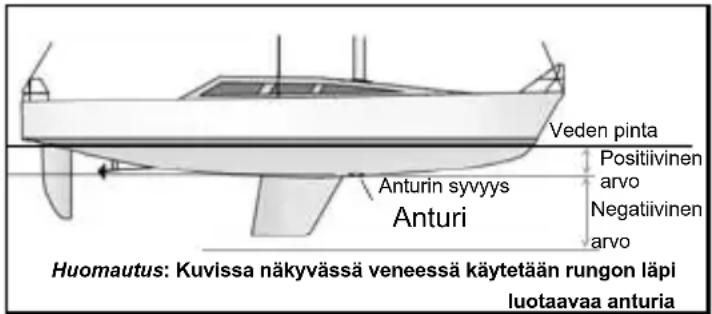

Köliasetus

Köliasetus on syvyyden korjaus, joka vastaa syvyysanturin ja syvyyden mittauksen peruspisteen välistä pystysuoraa etäisyyttä.

Anna positiivinen köliasetuksen arvo, jos anturi sijaitsee veden pinnan alla, mutta tarvitset kokonaissyvyyden.

Anna negatiivinen köliasetuksen arvo, jos tarvitset syvyyden veneen syvimmän kohdan alapuolella (esimerkiksi kölin, peräsimen tai potkurin alapuolella) ja anturi sijaitsee lähempänä meren pintaa kuin ne.Valitse kursorinäppäinten avulla Köliasetus ja tuo sitten Köliasetus-ikkuna näkyviin painamalla r. Voit muuttaa arvoa e - tai e-kursorinäppäinten avulla.

Lämpötila

Tehdasasetusten pitäisi olla riittävän tarkkoja normaalikäyttöön. Voit kalibroida lämpötilalukeman mittaamalla ensin veden lämpötilan tarkaksi tiedetyllä lämpömittarilla.Tuo lämpötilaikkuna näkyviin kursorinäppäimillä ja suurenna tai pienennä lukemaa niin, että se vastaa erillistä nopeuden arvoa. Lämpötila voi olla 0 - 37,7 °C (32 - 99,9 °F ). Tarkkuus on 0,1 ° yksikköä.Saat lisätietoja yksiköiden vaihtamisesta °F (Fahrenheit)- tai °C (Celsius) -asteiden välillä osasta 3-6 Asetukset

Yksiköt.

Lämpötilasuodatin

Tämän asetuksen suurentaminen vakauttaa vaihtelevat lämpötilalukemat. Asetuksen pienentäminen nopeuttaa reagointia. Lämpötilasuodattimen asetusalue on 0 – 30 sekuntia.

Polttoaine

Polttoaineen kulutuksen kalibroiminen voi parantaa polttoainemittausten tarkkuutta. Kaksimoottoriasennuksessa kumpikin polttoaineanturi on kalibroitava erikseen. Sen voi tehdä molemmat samalla kertaa käyttäen kahta irtosäiliötä tai yksi kerrallaan käyttäen yhtä irtosäiliötä. Polttoaineanturien kalibrointi edellyttää, että polttoaineen kulutus voidaan mitata tarkasti. Siihen voi käyttää pientä irtosäiliötä. Kalibroinnin tarkkuuden varmistamiseksi on syytä käyttää vähintään 15 litraa (4 gallonaa) polttoainetta. Välipohjan alla olevia säiliöitä on usein vaikea täyttää tarkasti samalle tasolle, joten mitä enemmän polttoainetta käytetään, sen tarkempi kalibroinnista tulee. Polttoaineanturit kalibroidaan seuraavasti:1.

Anna negatiivinen köliasetuksen arvo, jos tarvitset syvyyden veneen syvimmän kohdan alapuolella (esimerkiksi kölin, peräsimen tai potkurin alapuolella) ja anturi sijaitsee lähempänä meren pintaa kuin ne.

Valitse kursorinäppäinten avulla Köliasetus ja tuo sitten Köliasetus-ikkuna näkyviin painamalla >.

Voit muuttaa arvoa ∧- tai ∨ kursorinäppäinten avulla.

4 FISH 4432/4433 -kalakaiun käyttäminen

Tässä osassa kerrotaan, kuinka kaikuluotainnäkymiä tulkitaan, milloin ja miksi eri taajuuksia kannattaa käyttää sekä kuinka kalat havaitaan ja näytetään.

Tässä osassa on tietoja myös herkkyyden ja alueen säätämisestä sekä esimerkkejä erilaisista kaikuluotainnäkymistä. Katso myös osa 1-2 FISH 4432/4433 -kalakaiun toiminta.

4-1 Näytön tulkitseminen

Sonar-näkymässä ei näy veneen kulkema kiinteä matka vaan siinä näkyy historia, joka esittää, mitä veneen alla on ollut tiettynä ajankohtana.

Näytössä näkyvä sonar-signaalin historia vaihtelee veden syvyyden ja vieritysnopeuden asetuksen mukaan.

Matalassa vedessä kaikujen on edettävä ainoastaan lyhyt matka pohjan ja veneen välillä. Syvässä vedessä historia liikkuu näytössä hitaammin, sillä kaikujen matka pohjan ja veneen välillä kestää kauemmin. Jos esimerkiksi kuvanopeudeksi on määritetty Nopea, yli 600 jalan syvyyksillä kestää 2,5 minuuttia, ennen kuin pikselien kukin pystysuora linja kulkee näytön poikki, kun taas 20 jalan syvyydessä tämä kestää ainoastaan 4 - 5 sekuntia.

Käyttäjä voi määrittää kuvanopeuden siten, että näytössä on joko pidemmän ajan historia ja vähemmän kalatietoja tai lyhyemmän ajan historia ja tarkemmat kalatiedot. Katso 3-2 Asetukset > Sonar.

Jos vene on ankkuroitu, kaiut tulevat samalta pohjan alueelta. Tämä tuottaa näyttöön tasaisen pohjajäljen.

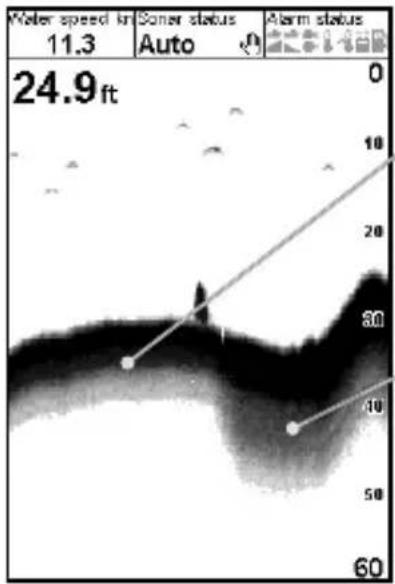

Tässä näyttökuvassa esitetään tyypillinen kaikuluotainnäkymä, kun kalasymbolit eivät ole käytössä (Öff).

Kaikujen voimakkuus

Värit ilmaisevat kaikujen voimakkuuseron. Voimakkuus riippuu useista eri seikoista, esimerkiksi:

• kalojen, kalaparven tai muun kohteen koosta
• kalan tai kohteen syvyydestä
• kalan tai kohteen sijainnista. (Ultraäänipulssin kattama alue on muodoltaan keilamainen, ja kaiut ovat voimakkaimmillaan keskellä)
• veden kirkkaudesta. Ilmassa tai vedessä olevat hiukkaset heikentävät kaiun voimakkuutta
• kohteen tai pohjan koostumuksesta tai tiheydestä.

Huomautus: Liukuvarunkoiset veneet tuottavat liikkuessaan veteen ilmakuplia ja vesipyörteitä, jotka osuvat anturiin. Anturi saattaa havaita tämän ultraäänikohinan ja heikentää todellisia kaikuja.

Pehmeät pohjat, esimerkiksi muta, kasvit ja hiekka, näkyvät kapeina nauhoina Kovat pohjat, esimerkiksi kivi tai koralli, näkyvät leveinä nauhoina.

Erilaiset pohjat

Muta, kasvit ja hiekkapohjat saattavat heikentää ja hajottaa kaikuluotaimen pulssia, mikä heikentää kaikua. Kovat kivi- tai korallipohjat heijastavat pulssin, mikä tuottaa voimakkaan kaiun. Katso osa 5-3 kaikuluotauspohjanäyttö.

Taajuus ja keilan leveys

Kun FISH 4432/4433 -anturin tuottama pulssi kulkee vedessä alaspäin, se leviää ulospäin ja muodostaa kartiomaisen keilan. Keilan leveys kuitenkin määräytyy pulssin taajuuden mukaan; 83 kHz:n taajuudella leveys on 20°, kun taas 200 kHz:n taajuudella leveys on 14°. Kaavio näyttää, kuinka keilan leveys muuttuu syvyyden mukaan kunkin käytettävän taajuuden osalta. Arvot ovat arvioita.

Vesi Keilan leveys Keilan leveys
Syvyys	83 kHz		200	kHz
10	4		2
20	7	5
30	11	7
40		15	10
50	18	12
60		22	15
70	25	17
80		29		20
90		33		22
100		36	25
150	55	37
200		73	50
300		109	75
400		146		100
500		182		125
600		218		149
700		255		174
800		291		199
900		328		224
1000		364		249

Keilan leveyden erot vaikuttavat näytössä esitettäviin kohteisiin. Katso osa 4-2 Yksi- ja kaksitaajuuksinen kalakaiku.

Varjoja

Varjoja muodostuu sellaisten alueiden ympärille, joita ultraäänikeila ei "näe". Tällaisia alueita ovat esimerkiksi pohjassa oleva onkalot tai kivien ja kalloiden vierustat, joissa kivistä heijastuvat voimakkaat kaiut peittävät kalojen heikommat kaiut ja saattavat myös muodostaa kaksinkertaisen pohjajäljen. Jäljempänä on esimerkki kaikuluotainnäkymistä tällaisessa tilanteessa. Näytössä esitetään pohjan kaksinkertainen jälki.

Ota suurempi varjojen määrä huomioon, kun etsit kaloja laajakulmaisella 83 kHz:n taajuudella. Käytä 200 kHz:n korkeaa taajuutta alueilla, joilla on kiviä ja kielekkeitä, sillä tämä taajuus vähentää varjojen määrää huomattavasti.

4-2 Yksi- ja kaksitaajuksinen kalakaiku

Milloin kannattaa käyttää 200 kHz:n taajuutta

200 kHz:n taajuus sopii parhaiten syvien pohjien näkemiseen, yksityiskohtien kuvaamiseen ja kohinan vähentämiseen.

Milloin kannattaa käyttää 83 kHz:n taajuutta

Koska 83 kHz:n taajuus muodostaa leveämmän keilan, sen avulla voi etsiä pohjan piirteitä, joita voi tutkia tarkemmin 200kHz:n taajuudella.

Automaattinen taajuus

Tämä näyttää 200 kHz:n tarkkuuden näytössä, mutta käyttää 83 kHz:n taajuutta kauempana veneestä olevien kalojen paikallistamiseen.

Saman kalatilanteen vertailu eri taajuksilla:

1 minuutti sitten

83 kHz:n näyttö

Huomaa pohjan leveämpi jälki

200 kHz:n näyttö

Huomaa pienemmät ja tarkemmat kalakaaret ja tarkemmat pohjan yksityiskohdat.

200/83 kHz:n näyttö

Kaksiosainen näyttö

Mistä kalat löytyvät

Riuttojen, karien ja kallionkielekkeiden kaltaiset pohjanmuodot houkuttelevat kaloja. Etsi tällaisia muotoja 83/200 kHz:n taajuudella ja etsi sitten kaloja ajamalla pohjanmuodon ylitse useita kertoja hitaasti Zoom-näyttöä käyttäen (katso osa 5-2 Sonar Zoom -näkymä). Jos vedessä on virtausta, kalat ovat usein pohjanmuodosta alavirtaan.

Kun FISH 4432/4433 -laitetta käytetään kalastamiseen siten, että kalasymbolit eivät ole käytössä (Off), pohjan jäljen ja pinnan välissä saattaa näkyä heikko, epätarkka nauha. Tämä saattaa tarkoittaa harppauskerrosta - veden lämpötilan nopeaa muuttumista esimerkiksi kylmän tai lämpimän virtauksen reunalla. Lämpötilaero saattaa muodostaa esteen, jonka lävitse kalat eivät ui. Makeassa vedessä kalat kerääntyvät usein harppauskerroksen lähelle.

Kalasymbolit

Kalasymbolia voi mukauttaa tai sen voi poistaa käytössä, jolloin kaikuja ei muunneta laitteen näytössä kalasymboleiksi. Katso 3-2 Asetukset > Sonar. Kalasymbolin On- ja Off-asetusten välinen ero on seuraava:

Kalasymbolit käytössä (On)

Navmanin SBN-//-kaikuluotaintekniikan avulla kalakaiku analysoi kaikki kaiut ja poistaa useimmat väärät signaalit ja ylimääräiset kohteet, jolloin jäljelle jääneet kohteet ovat todennäköisemmin kaloja. Jäljellä olevat kaiut näytetään niiden voimakkuuden mukaan joko pieninä, keskikokoisina tai suurina kalasymboleina syvyyslukeman kanssa tai ilman sitä. Vaikka SBN-//-menetelmä onkin erittäin kehittynyt, se ei ole sataprosenttisen varma - joskus kalakaiku ei pysty erottamaan suuria ilmakuplia, ilmaa sisältäviä roskia, verkkokohoja tai vastaavia oikeista kaloista.Kuva esittää Sonar- näkymää, jossa näkyy kalasymboli: symboli + syvyys:

Kalasymbolit pois käytöstä (Off)

Tämä näkymä tuottaa kokeneille käyttäjille parhaat tulokset, sillä kaikki kaiut näytetään, olipa kaiku pinnan kohinaa, harppauskerros tai kala. Osan 4-1 Näytön tulkitseminen kuva esittää Sonar-näkymää, kun kalasymbolit on poistettu käytöstä (Off). Kalat näkyvät kaarina.

Kalakaaret

Kun olosuhteet ovat hyvät eivätkä kalasymbolit ole käytössä (Off), keilamaisen ultraäänipulssin läpi kulkeva kala näkyy kalakaarena. 83 kHz:n taajuus tuottaa leveämmän keilan kuin 200 kHz:n taajuus. Tällöin kalakaarten erottaminen on helpompaa.

Kalakaari syntyy, kun kala saapuu kaikuluotaimen keilan heikolle reunalle, jolloin syntyy kalakaaren ensimmäisenä pikselinä näkyvä heikko kaiku. Kun kala liikkuu kohti keilan keskiosaa, anturin ja kalan välinen etäisyys pienenee ja kaiku näytetään progressiivisesti matalammilla syvyyksillä, jolloin muodostuu kaaren alku. Kun kala liikkuu keilan keskeltä reunalle päin, sen antama kaiku voimistuu ja jälki paksuuntuu. Kun kala liikkuu keilan keskeltä reunalle päin, sen antama kaiku heikkenee ja liikkuu syvemmälle. Joskus kalakaaret eivät näy. Siihen voi olla useita eri syitä.

Esimerkki:

• Anturi on asennettu väärin (katso Transom Transducers Installation Guide).
• Jos vene on ankkurissa, kalat näkyvät vaakasuorina viivoina uidessaan edestakaisin kaikuluotaimen keilassa. Selvimmät kalakaaret saa ajamalla hitaasti syvässä vedessä.
• Alueasetus on tärkeä. Kalakaaret näkyvät paljon paremmin, kun zoomataan tiettyyn syvyysalueeseen eikä vain luodata koko syvyyttä pinnasta pohjaan. Zoomaus parantaa näytön tarkkuutta ja sitä tarvitaan hyvien kalakaarien näyttämiseen.
• Matalassa vedessä on vaikeaa saada hyviä kalakaaria, sillä lähellä pintaa kaikuluotaimen keila on hyvin kapea ja kalat kulkevat sen läpi liian nopeasti jättääkseen selvää kaarta. Lähellä pintaa oleva monen kalan ryhmä näkyy yleensä satunnaisena pikselirykelmänä.
• Aallokko voi aiheuttaa vääristyneitä kalakaaria.

4-4 Herkkyys

Herkkyysasetus säätää FISH 4432/4433 -laitteen näytössä näkyvien yksityiskohtien määrää. Sopivan herkkyysasetuksen määrittäminen on tärkeää suorituskyvyn optimoimisessa.

Navman-kalakaiussa on kolme herkkyystilaa: Matka-ajo, Kalastus ja Manuaalinen.

- Matka-ajo-tila

Tässä tilassa näytetään ainoastaan pohja ja suuret kalat.

- Kalastus-tila

Tässä tilassa näytetään mahdollisimman paljon yksityiskohtia.

- Manuaalinen-tila

Käyttäjä voi kompensoida veden syvyyttä ja selkeyttä herkkyysasetuksen avulla. Korkea herkkyysasetus saattaa vahvistaa tavallista taustakohinaa, kunnes se näkyy satunnaisina pikseleinä.

Matka-ajo-, Kalastus- ja Manuaalinen-tilojen välillä vaihtaminen

Matka-ajo-, Kalastus- ja Manuaalinen-tilojen välillä vaihtaminen

1. Paina missä tahansa Sonar-näkymässä ENT.
2. Valitse haluamasi tila ∧- tai ∨ -kursorinäppäimen avulla ja valitse sitten luettelosta haluamasi vaihtoehto

   -kursorinäppäimen avulla.

Herkkyys- ja Kynnys-asetusten määrittäminen

Herkkyys- ja kynnysasetukset voi määrittää itsenäisesti kummallekin taajuudelle (83 kHz ja 200 kHz). Kynnyksen avulla voit poistaa värit kaikuluotaimen näytössä.

1. Paina missä tahansa Sonar-näkymässä ENT.
2. Valitse haluamasi tila ∧- tai ∨- kursorinäppäimen avulla ja valitse sitten luettelosta haluamasi vaihtoehto

   -kursorinäppäimen avulla.

4-5 Mittausalue

Mittausalue on FISH 4432/4433 -kalakaiun näytössä näkyvä pystysuora syvyys.

Navman-kalakaiussa on kaksi mittausalue tilaa, automaattialue ja manuaialue:

Huomautus: Herkkyys-tila vaihtuu automaattisesti Manuaalinen herkkyys -tilaksi, jos käyttäjä muuttaa herkkyys- tai kynnysasetuksia.

Parhaiden tulosten saaminen

Parhaan havaintotarkkuuden saavuttamiseksi kalojen ja pohjan osalta suosittelemme Sonar A-Scope -näkymän käyttämistä:

1. Aseta kynnysarvoksi 0 %.
2. Säädä herkkyyttä, kunnes kynnyslinja näkyy heti ei-toivotun kohinan oikealla puolella.

- Automaattialue-tilassa kalakaiku säätää syvyysaluetta automaattisesti siten, että pohja näkyy jatkuvasti näytön alaosassa. Suosittelemme Automaattialue-asetuksen käyttämistä tavallisissa olosuhteissa.

- Manuaialualuetta käytettäessä kalakaiku näyttää ainoastaan valitun syvyysalueen. Alueilla, joiden pohjan syvyys vaihtelee nopeasti, esimerkiksi suurten kivien lähellä, saattaa olla hyödyllistä estää näytön jatkuva skaalautuminen näyttämään pohjaa. Jos pohja on syvemmällä kuin määritetty syvyys, se ei näy näytössä.

Alue-tilan vaihtaminen

Muuta Manuaialualuetta painamalla + tai - näppäintä ja suurenna tai pienennä alue haluttuun syvyyteen. Arvot voidaan asettaa kolmen metrin (10 jalan) välein 300 metrin (1000 jalan) syvyyteen asti.

Käytössä olevasta tilasta pois siirtyminen:

1. Tuo Asetukset-valikko näyttöön painamalla MENU missä tahansa Sonar-näkymässä.
2. Valitse Alue ja valitse sitten kursorinäppäinten avulla Automaattialue tai Manuaalialue.
3. Vahvista painamalla ENT.

Vihje: Voit suurentaa nopeasti manualialueelta automaattiselle alueelle pitämällä + tai - näppäintä painettuna 1,5 sekunnin ajan.

Zoomausalue ja zoomauspoikkeama

Sonar Zoom- ja Sonar Pohja -näkymissä näytön oikeassa reunassa näkyy pystysuora palkki. Tämä on zoomauspalkki. Zoomauspalkki näyttää zoomausalueen, siis suurennetun alueen.

Voit muuttaa zoomausaluetta <- tai > -kursorinäppäinten avulla.

Voit muuttaa zoomauspoikkeamaa ∧- tai ∨ -kursorinäppäinten avulla.

5 Näkymät

Tuo Näyttö-valikko esiin painamalla DISP. Valitse näytön välilehti painamalla tai > ja valitse sitten haluamasi näkymä ∧- tai ∨ -kursorinäppäimillä.

Näyttö-valikko

Seuraavassa on lyhyt tiivistelmä Näyttö-valikosta. Kukin näkymä kuvataan myöhemmissä osissa.

Useimmissa näkymissä on Asetukset-valikko, jonka avulla tärkeimpiä ominaisuuksia voidaan muuttaa nopeasti.

Huomautus: Osassa 3-2 Asetukset > Sonar on tietoja Sonar-näkymien ominaisuuksien mukauttamisesta.

- Sonar-näkymä yhtä taajuutta tai sekoitettua taajuutta käyttäen (osa 5-1) - Jaettu Sonar-näyttö zoomatun osan kanssa (osa 5-2) - Näytä kaikuluotaimen zoomattu osa - Pohjan tasainen Sonar-jälki zoomatussa osassa (osa 5-3) - Jaettu Sonar-näyttö, taajuudet 83 ja 200 (osa 5-4) - Jaettu sonar-näkymä ja kaiun voimakkuus (osa 5-5) - Näytä sonarin perspektiivinäkymä (osa 5-6)

- Polttoainetiedot (osa 5-7) - Veden lämpötila- ja syvyyshistoria ja veneen tiedot (osa 5-8) - Tuote- ja johdotustiedot (osa 5-9)

5-1 Sonar-näkymä

Datakenttä, määritetty näyttämään esimerkiksi veneen nopeus ja sonarin tila.

Syvyys (keskikokoiset numerot)

Saat Sonar-näkymän esiin painamalla DISP ja valitsemalla Sonar-välilehden, valitsemalla Sonar ja painamalla ENT. Näkymä siirtyy oikealta (uusimmat kaiut) vasemmalle (vanhimmat kaiut) valitulla taajuudella (katso osa 3-2 Asetukset > Sonar).

Voit muuttaa vaihtoehtoja painamalla MENU, kunnes Asetukset-valikko tulee näkyviin.

Herkkyys on selitetty osassa 4-4 Herkkyys.

Mittausalue on selitetty osassa 4-5 Mittausalue.

A-scope on selitetty osassa 5-5 Sonar A-Scope -näkymä.

Datakenttä

Datakentän näyttö voidaan ottaa käyttöön tai se voidaan poistaa käytöstä.

Kun datakenttä on näkyvissä, sitä voidaan mukauttaa siten, että siinä näkyy enintään yhdeksän eri tietoa, esimerkiksi hälytykset tai veden lämpötila.

Voit mukauttaa datakentän kokoa valitsemalla Koko ja painamalla ENT. Vaihtoehdot ovat Pieni ja Suuri.

Näytettävien tietojen mukauttaminen:

1. Valitse Data-asetus ja paina ENT. Datakentän koko suurenee näytössä, kunnes kaikki eri datakenttää näkyvät. Jotkin datakentät saattavat olla tyhjiä.

2. Voit siirtyä datakentästä toiseen kursorinäppäinten avulla

3. Kun painat jonkin datakentän kohdalla ENT, näkyviin tulee luettelo tiedoista, jotka kentässä voi näyttää.

4. Valitse haluamasi vaihtoehto ja paina ENT. Haluamasi tieto tulee heti näkyviin datakentässä.

5. Paina ESC, kun olet valmis. Datakentän koko muuttuu automaattisesti.

Sonar-historia

Voit tarkastella vanhaa kaikuluotaimen kaikua liikkumalla sonar-historiassa <- ja >-näppäimen avulla. Kaikujen näytössä näyttämisestä kulunut aika näytetään näytön alaosassa. Voit palata uusimpaan kaikuun painamalla ESC.

5-2 Sonar Zoom -näkymä

Saat Sonar Zoom -näytön esiin painamalla DISP ja valitsemalla Sonar-välilehden, valitsemalla sitten Sonar Zoom ja painamalla ENT.

Sonar-historia

Zoomauspalkki

Zoomausosa

Jakolinja

Jaetussa näytössä kaikuluotaimen historiatiedot näkyvät oikealla ja zoomausosa vasemmalla. Oikeassa reunassa oleva zoomauspalkki näyttää zoomausosassa suurennetun alueen. Lisätietoja zoomausalueesta ja zoomauspoikkeamasta, katso osa 4-5 Mittausalue.Voit muuttaa vaihtoehtoja painamalla MENU, kunnes Asetukset-valikko tulee näkyviin.

Herkkyys

Herkkyys on selitetty osassa 4-4 Herkkyys.

Mittausalue

Mittausalue on selitetty osassa 4-5 Mittausalue.

A-Scope

A-Scope on selitetty osassa 5-5 Sonar A-Scope -näkymä.

Pohjalukitus

Jos Pohjalukitus on valittu, zoomausosa liikkuu siten, että pohja näkyy aina zoomausosassa syvyyden vaihteluista riippumatta. Jos Pohjalukitus-vaihtoehtoa ei ole valittu, pohja ei näy zoomausosassa, kun se on zoomauspalkin alueen ulkopuolella. Pohjalukitus- ja A-Scope-toimintojen käyttäminen yhdessä voi olla tehokas tapa pohjan tyypin tunnistamiseen.

Jakosuhde

Tämän vaihtoehdon avulla voit muuttaa zoomauksen ja kaikuluotauksen historian näyttämisen suhdetta näytössä. Jakosuhteen tehdasasetus on 50 %.

1. Valitse Jakosuhde ja paina ENT. Jakolinjan kummallekin puolelle tulee vasen ja oikea nuoli.
2. Siirrä jakolinjaa kursorinäppäinten avulla ja paina ENT. Jakosuhteen säätöalue on20 - 80 %. Jos haluat 100 %:n zoomauksen, käytä koko näytön zoomausta.

Datakenttä

Datakenttä kuvataan osassa 5-1 Sonar-näkymä.

5-3 Kaikuluotauspohjanäkymä

Saat kaikuluotauspohjanäkymän esiin painamalla DISP ja valitsemalla Sonar-välilehden, valitsemalla sitten Sonar Pohja ja painamalla ENT.

Näkyviin tulee jaettu näyttö, jossa on sonar-historia oikealla puolella ja zoomausosa vasemmalla puolella. Pohjasignaali näytetään tasaisena jälkenä zoomausosan keskellä.

Pohjan näyttäminen tasaisena jälkenä helpottaa pohjan signaaleissa näkyvien kaikujen voimakkuuksien vertailemista. Tämä voi auttaa pohjan tyypin ja lähellä pohjaa olevien kohteiden tyypin tunnistamisessa.

Zoomauspalkissa voi näkyä vain zoomausalue. Siinä ei voi näyttää zoomauksen poikkeamaa, sillä

poikkeama muuttuu kunkin näytössä näkyvän luotauksen osalta.

Zoomauspalkki sijaitsee kiinteästi näytön keskellä.

Lisätietoja zoomausalueesta ja zoomauspoikkeamasta on osassa 4-5 Mittausalue.

Voit muuttaa vaihtoehtoja painamalla MENU, kunnes Asetukset-valikko tulee näkyviin.

Herkkyys kuvataan osassa 4-4 Herkkyys.

Mittausalue kuvataan osassa 4-5 Mittausalue.

A-Scope on selitetty osassa 5-5 Sonar A-Scope -näkymä.

Datakenttä kuvataan osassa 5-1 Sonar-näkymä.

Pohjalukitus ja Jakosuhde kuvataan osassa 5-2 Sonar Zoom -näkymä.

5-4 Sonar 83/200 -näkymä

Kun haluat Sonar 83/200 -näkymän, paina DISP ja valitse Sonar, valitse Sonar 83/200 ja paina ENT.

Näyttöön tulee jaettu näkymä, jossa 83 kHz:n kaikuluotaushistoria näkyy vasemmalla puolella ja 200 kHz:n kaikuluotaushistoria näkyy oikealla puolella. Herkkyysasetukset voidaan muuttaa kummallekin taajuudelle erikseen. Mittausalueen asetukset koskevat näytön kumpaakin osaa.

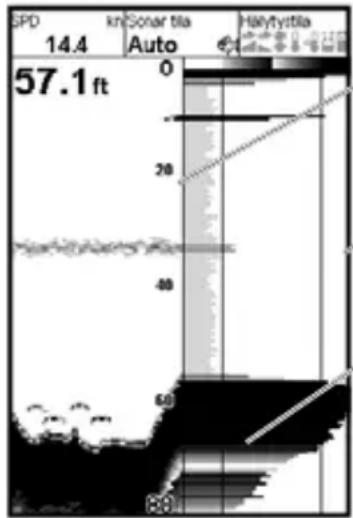

5-5 Sonar A-Scope -näkymä

Saat Sonar A-Scope -näkymän esiin painamalla DISP ja valitsemalla Sonar -välilehden, valitsemalla Sonar A-Scope ja painamalla ENT.

Tämän näkymän avulla voit analysoida kaikuluotaimen näyttämiä tietoja ja optimoida herkkyysasetuksen.

Herkkyysasetus (voimakkain näytettävä kaiku)

Kynnysasetus (heikoin näytettävä kaiku)

Voit muuttaa vaihtoehtoja painamalla MENU, kunnes

Asetukset-valikko tulee näkyviin.

Herkkyys kuvataan osassa 4-4 Herkkyys.

Mittausalue kuvataan osassa 4-5 Mittausalue.

A-scope kuvataan osassa 5-5 Sonar A-Scope -näkymä.

Datakenttä kuvataan osassa 5-1 Sonar-näkymä.

Jakosuhde kuvataan osassa 5-2 Sonar Zoom -näkymä.

Käyttäjä voi määrittää heikoimpien ja voimakkaimpien kaikuluotainnäkymissä näytettävien kaikujen tason Herkkyys- ja Kynnys-asetusten avulla. Lisätietoja on osassa 4-4 Herkkyys.

Kaiun voimakkuus tietyllä syvyydellä ilmenee kyseisessä syvyydessä olevan viivan pituudesta. Voimakas kaiku tuottaa pitkän linjan, kun taas heikko kaiku tuottaa lyhyen linjan.

Voit muuttaa vaihtoehtoja painamalla MENU, kunnes Asetukset-valikko tulee näkyviin.

Herkkyys kuvataan osassa 4-4 Herkkyys.

Mittausalue kuvataan osassa 4-5 Mittausalue. Datakenttä kuvataan osassa 5-1 Sonar-näkymä.

Jakosuhde kuvataan osassa 5-2 Sonar Zoom -näkymä.

Kalojen tunnistaminen

A-Scope-näkymässä näkyvä kaiun voimakkuustieto voi olla hyödyllinen kaloja tunnistettaessa. Eri kalalajeilla on eri kokoiset ja muotoiset uimarakot. Uimarakossa oleva ilma heijastaa ultraäänisignaalin, joten kaiun voimakkuus ja muoto vaihtelevat uimarakon muodon ja koon mukaan.

5-6 A-Scope-perspektiivinäkymä

Tässä näkymässä kaikujen voimakkuuden määrittää niiden näytössä näkyvä "korkeus".

Kun pyydystät kalan kalaparvesta, pane merkille kalalaji ja sen antaman kaiun voimakkuus A-Scope-näkymässä. Kun vastaava kaiku näkyy uudelleen, se on suurella todennäköisyydellä sama kalalaji.

5-7 Polttoainenäyttö (ainoastaan 4433)

Saat Polttoaine-näkymän esiin painamalla DISP ja valitsemalla Muut -välilehden, valitsemalla sitten Polttoaine ja painamalla ENT. Vaihtoehtoja ei ole.

(Lisätietoja polttoaineen arvojen määrittämiseksi on osassa 3-3 Asetukset> Polttoaine. Jos moottorien määräksi on valittu 0, polttoainetoiminnot on poistettu käytöstä.)

Käytetty näyttää edellisen Nollaa käytetty -komennon jälkeen kulutetun polttoaineen kokonaismäärän.

Jäljellä näyttää säiliöissä jäljellä olevan polttoaineen määrän.

Virtaus näyttää polttoaineen kulutuksen tunnissa. Kaksimoottoriasennuksissa näytetään kunkin moottorin virtaus erikseen. Näin voi helposti tarkistaa, että molempien moottorien kuormitus on sama.

Kulutus tarkoittaa kuljettua matkaa käytettyä polttoaineyksikköä kohti. Kalakaiku laskee tämän

käyttämällä käytetyn polttoaineen tietoa ja veneen nopeutta (vesinopeus tai GPS-nopeus sen mukaan, kumpi on valittu nopeuden lähteeksi – katso osa 3-3 Asetukset > Polttoaine). Mitä suurempi tämä lukema on, sen pienempi

5-8 Datanäkymä

5-9 Tiedot-näyttö

kulutus on. Säädä kaasu ja trimmi siten, että kulutus on mahdollisimman pieni.

Huomautus: kun lähteeksi on valittu vesinopeus, veneen nopeuden kalibrointi on tärkeää tarkan kulutuslukeman saamiseksi – katso osa 3-8 Asetukset > Kalibrointi.

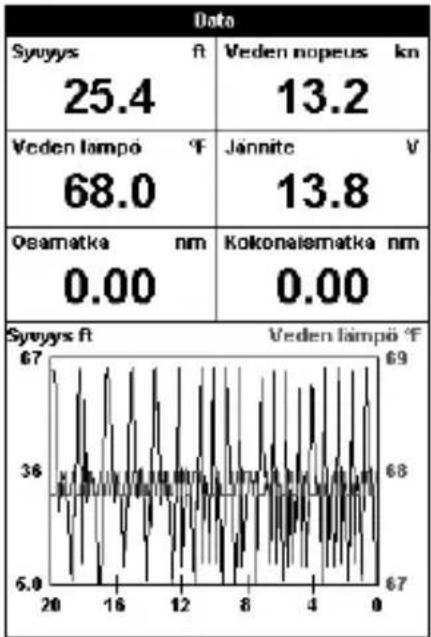

Saat Datanäkymän esiin painamalla DISP ja valitsemalla Muut-välilehden, valitsemalla Data ja painamalla ENT.

Esiin tulee veden lämpötilaa ja syvyyttä edellisten 20 minuutin aikana sekä valittuja tietoja kuvaava kaavio.

Kaavio on hyödyllinen etsittäessä vedestä lämpimiä ja kylmiä kohtia.

Tietojen vaihtaminen:

1. Paina MENU, kunnes Asetukset-valikko tulee näkyviin.
2. Valitse Data-asetus ja paina ENT.
3. Voit siirtyä datakentästä toiseen kursorinäppäinten avulla
4. Kun painat jonkin datakentän kohdalla ENT, näkyviin tulee luettelo tiedoista, jotka kentässä voi näyttää.
5. Valitse haluamasi vaihtoehto ja paina ENT. Vaihtoehdon tiedot tulevat heti näkyviin.
6. Paina ESC, kun olet valmis.

Kaavion aikajanaa voi muuttaa painamalla Menu, valitsemalla kursorinäppäimillä Aika, painamalla ENT ja valitsemalla luettelosta ajan - 5 min, 10 min, 20 min, 1 h tai 2 h.

Saat Tiedot-näytön esiin painamalla DISP, valitsemalla Muut-välilehden, valitsemalla Tiedot ja painamalla ENT. Vaihtoehtoja ei ole.

Tässä näytössä näytetään kalakaiun mallinumero, ohjelmiston ja laitteiston versionumerot ja johdotustiedot.

Kirjoita ohjelmiston versionumero muistiin, ennen kuin hankit teknistä apua Navmanjälleenmyyjältä.

Johdotusta koskevia lisätietoja on osassa 6-5 Johdotusvaihtoehdot.

Lisätietoja NMEA- ja NavBus-väylistä on osassa 6-6 Monilaitejärjestelmät.

6 Asentaminen ja ylläpito

Laitteiden oikea asentaminen on kriittisen tärkeää FISH 4432/4433 -laitteiden toiminnalle. Asennettavia komponentteja on kaksi,

näyttöyksikkö ja anturi. On erittäin tärkeää, että luet asennusta käsittelevän osan kokonaan, ennen kuin yrität asentaa komponentteja.

6-1 Tuotteen mukana toimitettavat osat

Vakiokokoonpano:

• FISH 4432/4433 -näyttöyksikkö
- Virtajohto
• Asennusteline (ruuveineen)

- Takuukortti

• Tämä käyttöohje

- Näyttöyksikön aurinkosuojus

- Uppoasennussarja

- Kaksitaajuuksinen peräpeilianturi (sisältää kaapelisarjan ja ruuvit)

- Peräpeiliin asennettavan anturin asennusohje.

6-2 Lisävarusteet ja tarvikkeet

• TRACKER-sarjan karttaplotterit
- Rungon läpi mittaava kaksitaajuksinen anturi
- Rungon läpi mittaava nopeus-/lämpötila-anturi
- Polttoaineenvirtausmittarisarja (yhdelle tai kahdelle moottorille)
• Uusi siipipyörä
- SmartCraft Gateway*
- REPEAT 3100 (katso osa 6-6 Monilaitejärjestelmät)*

• Diesel 3200 dieselmoottorien polttoaineen virtauksen mittaukseen
* Kysy lisätietoja NAVMAN-jälleenmyyjältä.
* Ainoastaan Fish 4433

6-3 Näyttöyksikön asentaminen ja irrottaminen

Asennusvaihtoehtoja on kaksi:

• Uppoasennus edellyttää tukevaa paneelia, jonka takana on tilaa johdotuksille ja kiinnitysruuveille. Uppoasennettua FISH 4432/4433 -laitetta ei voi kallistaa tai siirtää asennuksen jälkeen häikäisyn tai heijastumien välttämiseksi. Valitse paras katseluasento ennen laitteen asentamista. Yleensä sopivin paikka on varjoisella alueella.

- Telineasennus edellyttää paneelia, johon teline voidaan asentaa. Varmista, että paneeli pysyy muodossaan eikä siihen kohdistu liikaa tärinää. Telinettä voidaan kallistaa ja kiertää ja FISH 4432/4433 voidaan irrottaa aina käytön jälkeen.

Valitse paikka, johon näyttöyksikkö asennetaan:

• Etäisyys kompassista vähintään 100 mm (4 tuumaa).
• Etäisyys radiolähettimestä vähintään 300 mm (12 tuumaa).
• Etäisyys antennista vähintään 1,2 m (4 jalkaa).
• Ruorimiehen ja miehistön on helppo lukea ja käyttää laitetta matkan aikana.
• Suojassa fyysisiltä vahingoilta voimakkaan merenkäynnin aikana.
• Helppo pääsy 12V DC virtalähteeseen.
• Suora reitti anturikaapeleille.

Uppoasennus

1. Leikkaa laipioon reikä näyttölaitetta varten. Käytä apuna uppoasennusmallia.
2. Poraa pinnapulteille neljä reikää. Käytä apuna uppoasennusmallia.
3. Kierrä pinnapultit näyttölaitteen takaosassa oleviin neljään pronssiseen holkkiin.
4. Aseta näyttöyksikkö paikalleen ja kiinnitä aluslevyt ja mutterit pinnapultteihin.

Telineasennus

1. Kiinnitä asennusteline kolmen ruostumattomasta teräksestä valmistetun ruuvin avulla. Älä kiristä ruuveja niin paljon, ettei näyttöyksikkö enää pyöri.

2. Työnnä näyttöyksikkö asennustelineeseen ja kiristä se paikalleen asennustelineessä olevan nupin avulla.

3. Liitä kaapelit.

Näyttöyksikön irrottaminen

Näyttöyksikkö voidaan irrottaa ja viedä suojaan joka käyttökerran jälkeen. Kun irrotat näyttöyksikköä, varmista että veneeseen jääneet tulpat eivät jää sälle alttiiksi. Työnnä pölysuojukset liitinten paljaiden päiden ylitse. Säilytä näyttöyksikköä kuivassa ja puhtaassa paikassa, esimerkiksi lisävarusteena saatavassa Navman-kantolaukussa.

6-4 Monilaitejärjestelmät (ainoastaan 4433)

Voit kytkeä useita Navman-laitteita toisiinsa tietojen jakamiseksi niiden välillä.

FISH 4432/4433 sopii erityisen hyvin käytettäväksi TRACKER 5430 (4,3-tuumainen harmaasävy)- tai 5380 (3,8-tuumainen väri) -mallien kanssa. Nämä ovat Navmanin koko maailman kattavia GPS-karttaplottereita.

Laitteet voi kytkeä toisiinsa kahdella eri tavalla, NavBus-väylän tai NMEA-liitännän avulla.

NavBus

NavBus on Navmanin oma järjestelmä, joka sallii monilaitejärjestelmien muodostamisen yhden ainoan anturijoukon avulla. Kun laitteet on liitetty toisiinsa NavBus-liitännällä:

• Jos mittayksiköitä, hälytyksiä tai kalibrointia muutetaan yhdessä laitteessa, samat muutokset tulevat automaattisesti käyttöön kaikissa saman tyyppisissä laitteissa.
• Kunkin laitteen voi liittää laiteryhmään. Jos tämän jälkeen taustavaloa muutetaan yhdessä ryhmän laitteessa, kaikkien ryhmän laitteiden taustavaloa muutetaan samoin. Taustavalon muutos ei kuitenkaan vaikuta muiden ryhmien laitteisiin.
• Hälytysäänen voi vaimentaa kuittaamalla hälytyksen mistä tahansa mittarista, jossa hälytys on näkyvissä.

NMEA

NMEA on alan standardiksi muodostunut tapa liittää laitteita toisiinsa. Jonkin laitteen NMEA-linjaa pitkin lähettämät tiedot voidaan näyttää ja lukea toisessa laitteessa, joka tukee NMEA 0183 versio 2 -liitäntää. NMEA ei ole yhtä joustava kuin NavBus, sillä se vaatii erilliset laitteiden väliset liitännät. Pyydä Navman-jälleenmyyjältä tietoja Navmanin NMEA-yhteensopivien laitteiden valikoimasta ja liitäntävaihtoehdoista.

REPEAT 3100

Toistin syvyydelle, nopeudelle, veden lämpötilalle ja akkujännitteelle. Ottaa vastaan NavBus- tai NMEA-datatuloja muitla laitteilta.

TRACKER 5430/5380
Koko maailman kattava
GPS-värikarttaplotteri

6-5 Puhdistaminen ja ylläpito

Vaurioiden välttämiseksi käytä näytön puhdistamiseen vain kostea kangasta, johon voi lisätä mietoa puhdistusainetta, jos näyttö on hyvin likainen tai meriveden suolan tahrima. Vältä hankausaineiden sekä bensiinin tai muiden liuottimien käyttöä.

Peitä tai irrota peräpeiliin asennettu anturi rungon maalaamisen ajaksi. Jos maalaat runkoon asennetun anturin myrkkyvärillä, maalaa anturin kohdalle vain yksi kerros. Irrota myrkkyvärin edellinen kerros hiomalla kevyesti hiekkapaperilla.

Suorituskyvyn optimoimiseksi vältä johtojen ja liittimien päälle astumista sekä niiden joutumista puristuksiin. Älä päästä kasveja, maalia tai roskia kertymään anturiin. Älä suuntaa nopeusanturin siipipyörään painepesurin vesisuihkua, sillä se saattaa vahingoittaa laakereita.

Kun FISH 4432/4433 ei ole käytössä, sen voi irrottaa asennustelineestä ja sitä voidaan säilyttää Navman-kantolaukussa tai laite voidaan jättää asennustelineeseen ja se voidaan peittää mukana toimitetulla aurinkosuojuksella.

Liite A - tekniset tiedot

tekniset tiedot FISH 4432 FISH 4433
Näyttö:	16 harmaasävyäNäytön tarkkuus 360 x 240 pikseliä (K x L)Valkoinen LED-taustavalo
Näytön koko: 4,3" (110 mm) halkaisija110mm)
Syöttöjännite 10 - 16V DC
10 - 16 V DC Syöttövirta 13,8 V:n jännitteellä	170 mA min - ei taustavaloa250 mA max - täysi taustavalo
Käyttölämpötila 32° - 122°F (0° - 50°C)
Ympäristö:IPx6 ja IPx7
Standardienmukaisuus, EMC:	USA FCC Part 15 Class BEurooppa (CE) EN60945 (ainoastaan EMC)Uusi-Seelanti ja Australia (C-Tick) CISPR 22
Syvyys:	0,6 m (2 jalkaa) - 230 m (750 jalkaa) käytettäessä laitteen mukana toimitettavaa anturia.Syvyys vaihtelee käytettävän anturin, asennuksen ja veden kirkkauden mukaan.
Lähtöteho: Vaihteleva, enintään 250W RMS
Kaksitaajuuksinen anturi: 200 kHz / 83 kHz
Vastaanottimen herkkyys:	Parempi kuin 10 mikrovolttia RMSDynaaminen alue 4,0 miljoonaa / 1 (120 dB)
Tyypillinen aikakäynnistyksestä ensimmäisensyvyyslukeman näyttämiseen:	2 sekuntia 30 m:n syvyydessä (100 jalkaa)
Peräpeilianturin kaapelinpituus:	10 m (33 jalkaa) 8 m (26 jalkaa)
Lämpötilan mittausalue: 0 v- 37,7 °C (32 - 99,9 °F), tarkkuus 0,1 °yksikköä
Nopeusalue: 1 - 50 kn (57,5 mph, 96,6 km/h)
Tiedonsiirto:		NMEA 0183 (Ver 2.0) 4800 baudiaNavBus
NMEA-lähtö:NMEA (0183) on elektronistenmerenkulkulaitteidenliittämisstandardi.Navman-kalakaiku voi lähettää seuraavat lauseet:		DBT (Syvyys anturin alla)DPT (Syvyys ja köliasetus)VHW (nopeus)VLW (Kuljettu matka - kokonais- ja osamatka)MTW (Meriveden lämpötila)XDR (Akkujännite ja polttoaineen virtaus)
Polttoainetietokone:* (edellyttää lisävarusteenasaatavaa anturia)*ainoastaan 4433	Perämoottori, kaksitahtinen kaasutinmoottori tai EFI-bensiinimoottori: 30 - 300 hv.Nelitahtinen bensiinikäyttöinen perämoottori: 90 - 300 hv.Bensiinikäyttöinen sisämoottori: 50 - 300 hv.Pienin virtausnopeus: 5 litraa tunnissa.(1,3 U.S-gallonaa tunnissa)Suurin virtausnopeus130 litraa tunnissa(34 US-gallonaa tunnissa)
SmartCraft-tuki: El Kyllä, yksi moottori

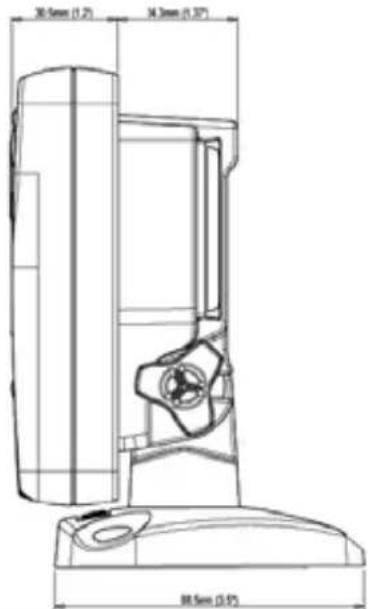

Liite B - Koot

Liite C - Vianmääritys

Tässä vianetsintäohjeessa oletetaan, että käyttäjä on lukenut tämän käyttöohjeen ja ymmärtänyt siinä kerrotut tiedot

Monissa tapauksissa on mahdollista ratkaista ongelmat itse tarvitsematta lähettää näyttöyksikköä huoltoon. Tämä vianmääritysohje kannattaa käydä läpi ennen yhteydenottoa Navman-jälleenmyyjään. Laitteessa ei ole käyttäjän huollettavissa olevia osia. Näyttöyksikön kokoaminen oikein ja vesitiiviiksi edellyttää erikoismenetelmiä ja testaustyökaluja. Käyttäjän itse tekemät huolto- ja korjaustoimet mitätöivät laitteen takuun.

Laitteen saa korjata vain NAVMANin valtuuttama huoltopiste. Jos laite on lähetettävä huoltoon, on tärkeää lähettää sen mukana myös mahdolliset anturit.

Lisätietoja on Web-sivustossamme osoitteessa www.navman.com.

1. Kalakaiku ei käynnisty:

a FISH 4432/4433 on suunniteltu toimimaan 12 voltin akkujärjestelmässä, jossa jännite voi vaihdella 10 - 16 voltin välillä. Jos jännite on liian suuri, laite sammu tai se ei käynnisty.

b Tarkista, että näyttöyksikön takana oleva virtajohdon liitin on tiukasti kiinni ja sen lukituskaulus on paikallaan. Paikallaan oleva kaulus varmistaa liitoksen vedenpitävyyden.

c Mittaa akun jännite kuormitettuna - kytke valot, radio tai muu akkuun liitetty sähkölaite päälle. Jos jännite on alle 10 volttia:

- akun navat, kaapelit tai kaapelikengät voivat olla syöpyneet.

- akku ei ota latausvirtaa vastaan ja se on vaihdettava.

d Tarkista huolellisesti, että virtajohto on ehjä eikä siinä ole katkenneita, litistyneitä tai taittuneita kohtia.

e Varmista, että punainen johto on liitetty akun positiiviseen napaan ja musta johto akun negatiiviseen napaan. Jos laitteen Autopowervirtajohto on kytketty, varmista, että keltainen johto on liitetty sytytysvirtapiiriin. Tarkista myös veneen päävirtakatkaisija (katso osa 6-5 Johdotusvaihtoehdot).

f Tarkista, ettei virtajohdon liittimessä ole hapettumia ja puhdista tai vaihda liitin tarvittaessa.

g Tarkista, että sulakkeet on asennettu virtajohtoon. Sulake voi olla palanut siitä huolimatta, että se näyttää olevan kunnossa. Sulake voi myös olla hapettunut. Testaa sulake tai vaihda se toimivaksi tiedettyyn sulakkeeseen.

2. Kalakaiku ei sammu:

Autopower voi olla käytössä kalakaiussa. Tässä tapauksessa kalakaikua ei voi sammuttaa, kun sytytysvirta on päällä. (Katso Autopower-johdotus osassa 6-5 Johdotusvaihtoehdot.)

3. Kalakaiku antaa virheellisiä tietoja:

a Tarkista, että anturiin ei ole tarttunut roskia (esimerkiksi levää tai muovipussi).

b Anturi on saattanut ei taustavaloa vesillelaskun yhteydessä tai ajon aikana esimerkiksi roskien vaikutuksesta. Jos anturiin on osunut isku, se saattaa olla siirtynyt ylöspäin asennustelineessä. Jos anturi ei ole fyysisesti vaurioitunut, aseta se takaisin paikalleen. (Katso Transom Transducers Installation Guide.)

c Jos anturi on alle 0,6 m:n (2 jalan) etäisyydellä pohjasta, syvyyslukemat saattavat olla virheellisiä.

d Manuaalinen herkkyys saattaa olla liian alhainen, mikä aiheuttaa heikon pohjakaiun tai kalakaikujen häviämisen. Jos herkkyysasetus on Manuaalinen, yritä suurentaa asetusta.

e Varmista, että anturin alapinnan takareuna on hieman alempana kuin etureuna ja että etureuna on mahdollisimman syvällä vedessä kavitaation aiheuttamien ilmakuplien vähentämiseksi. (Katso Transom Transducers Installation Guide.)

f Tarkista näyttöyksikön takaseinästä, että anturikaapelin ja virtakaapelin liitännät ovat kiinni ja että kaulukset on lukittu paikalleen. Paikallaan olevat kaulukset varmistavat liitoksen vedenpitävyyden.

d Tarkista huolellisesti, että virtajohto on ehjä eikä siinä ole katkenneita, litistyneitä, taittuneita tai kiinni olevia kohtia.

h Varmista, ettei käytössä ole toista kaikuluotainta, joka voisi aiheuttaa häiriöitä tähän kalakaikuun.

i Veneen moottorin tai jonkin lisälaitteen aiheuttama häiriö voi häiritä anturin ja/tai Navman-kalakaiun toimintaa. Sen seurauksena kalakaiku saattaa automaattisesti pienentää herkkyyttä, jos herkkyysasetus ei ole Manuaalinen. Tällöin kalakaiku poistaa myös heikot todelliset signaalit, kuten kalojen tai jopa pohjan aiheuttamat kaiut.

Tämän voi tarkistaa sammuttamalla moottorin ja muut mahdolliset häiriönaiheuttajat (esimerkiksi pilssipumpun) yksi kerrallaan, kunnes häiritsevä laite löytyy. Sähköhäiriöiden aiheuttamien ongelmien vähentäminen:

- vie laitteen virtakaapeli ja anturikaapeli eri paikasta kuin veneen muu sähkökaapelointi

- vedä näyttöyksikön virtakaapeli suoraan akkuun johtosulakkeen kautta.

4. Pohja ei näy:

a Kalakaiussa voi olla käytössä Manuaalialue ja veden syvyys on valitun alueen ulkopuolella. Vaihda kalakaiku Automaattialue-tilaan tai muuta syvyysaluetta (katso osa 4-5 Mittausalue).

b Syvyys voi olla kalakaiun luotausalueen ulkopuolella. Jos Automaattialue on valittuna, näyttöyksikössä näkyy “--.-” sen merkkinä, että pohjaa ei ole havaittu. Matalammassa vedessä pohjan pitäisi tulla automaattisesti näkyviin.

5. Pohja näkyy liian ylhäällä näytössä:

Kalakaiussa voi olla käytössä Manuaalialue ja määritetty alue on liian syvä todelliseen syvyyteen verrattuna. Vaihda kalakaiku Automaattialue-tilaan tai muuta syvyysaluetta (katso osa 4-5 Mittausalue).

6. Kun vene on liikkeellä, pohjakaiku katoaa tai digitaalinäyttö näyttää väärin:

a Varmista, että anturin alapinnan takareuna on hieman alempana kuin etureuna ja että etureuna on mahdollisimman syvällä vedessä kavitaation aiheuttamien ilmakuplien vähentämiseksi. (Jos tarvitset lisätietoja, katso Transom Transducers Installation Guide.)

b Anturi saattaa olla pyörteilevässä vedessä. Vedessä olevat ilmakuplat häiritsevät palautuvia kaikuja ja heikentävät kalakaiun mahdollisuuksia löytää pohja tai muut vedessä olevat kohteet. Tämä tapahtuu usein silloin, kun venettä peruutetaan. Jos halutaan, että kalakaiku toimii optimaalisesti kaikilla veneen kulkunopeuksilla, anturi on asennettava paikkaan, jossa vesi virtaa tasaisesti.

c Veneen moottorin aiheuttamat sähköiset häiriöt saattavat häiritä kalakaiun toimintaa. Asenna sytytystulppiin häiriönpoistajat.

7. Jos kalakaiku antaa käynnistettäessä äänimerkin, mutta näyttöön ei tule mitään:

Kalakaiku voi olla toiminnassa, mutta taustavalo on liian himmeä. Saat lisätietoja kalakaiun taustavalon säätämisestä osasta 2

Perustoiminnot. Voit palauttaa taustavalon tehdasasetukset painamalla 📁aksi kertaa.

8. Näytössä näkyy väärä kieli:

Katso osa 3-1 Asetukset > Järjestelmä.

9. Kuluneen tai jäljellä olevan polttoaineen määrä vaikuttaa virheelliseltä:

a Jos moottoria käytetään, kun kalakaiun virta ei ole päällä, kalakaiku ei kirjaa tämän käytön aikana kuluneen polttoaineen määrää. Tällöin myös polttoaineen Jäljellä-arvo on suurempi kuin säiliössä todella jäljellä olevan polttoaineen määrä.

Voit välttää tämän ongelman käyttämällä osassa 6-5 Johdotusvaihtoehdot käytettyä Autopower-johdotusta. Tämä varmistaa, että kalakaiku kytkeytyy automaattisesti päälle, kun veneen sytytysvirta kytketään.

b Kovassa merenkäynnissä polttoaine saattaa virrata edestakaisin polttoaineanturin läpi, mikä saattaa aiheuttaa virheellisiä lukemia. Asenna takaiskuventtiili polttoaineanturin ja polttoainesäiliön väliin

c) Aseta jäljellä oleva polttoaine -arvo on nollattava joka tankkauskerran jälkeen (katso osa 3-3 Asetukset > Polttoaine).

d Polttoainesäiliö ei ehkä täyty joka kerta samalla tavalla ilmataskujen takia. Tämä on tavallista erityisesti välipohjan alla olevissa säiliöissä.

e Polttoaineanturit kuluvat vähitellen ja ne on vaihdettava 5000 polttoainelitran välein.

10. Virtaus osoittaa, ettei polttoainetta ole tai sitä on vähän:

a Tarkista, että moottoreiden määräksi on asetettu 1. Katso osa 3-3 Asetukset > Polttoaine.

b Tarkista, että polttoaineanturin johdon liitin on tiukasti kiinni ja sen lukituskaulus on paikallaan. Kaulus varmistaa liitoksen vedenpitävyyden.

c Polttoaineanturi voi olla tukossa. Jos näin on, irrota anturi varovasti polttoaineputkesta ja puhalla varovasti sen läpi polttoainevirtauksen suuntaa vastaan.

Anturin ja polttoainesäiliön väliin on asennettava polttoainesuodatin polttoainesennusohjeiden mukaisesti. Jos ei tehdä, takuu saattaa mitätöityä.

d Tarkista polttoaineputki päästä päähän ja varmista, ettei siinä ole katkenneita, haljenneita, taittuneita tai litistyneitä kohtia.

e Tarkista, että polttoainesuodatin on puhdas.

11. Kaksimoottoriasennuksessa näkyy vain yksi virtausnopeus:

a Tarkista, että moottoreiden määräksi on asetettu 2. Katso osa 3-3 Asetukset > Polttoaine.

12. Polttoaineen virtauslukemat ovat virheellisiä:

a Polttoaineanturi on ehkä asennettu liian lähelle polttoainepumppua tai paikkaan, jossa se on alttiina tärinälle. Katso lisätietoja polttoaineanturin mukana toimitetuista ohjeista.

b Tarkista, ettei polttoaineputkistossa tai säiliössä olevassa polttoaineen imuputkessa ole vuotoja.

c Polttoainesuodatin-arvo ei sovi moottorille. Tarkista, että arvo ei ole nolla, ja suurenna arvoa, kunnes virtausarvon näyttö vakiintuu. Katso osa 3-3 Asetukset > Polttoaine.

d EFI-moottoreissa (polttoaineen ruiskutuksella varustetuissa) on käytettävä korkeampaa Polttoainesuodatin -arvoa. Katso osa 3-3 Asetukset > Polttoaine.

13. Polttoaineen kulutus ei näy

a Veneen on liikuttava vedessä, ennen kuin Ajotapa tulee näkyviin.

b Tarkista, että nopeusanturin siipipyörä pyörii vapaasti ja että anturin kaksi magneettia ovat paikallaan.

14. Jos näytössä näkyy kaksinkertainen pohjakaiku:

a Vene voi olla alueella, jossa muodostuu katveita Katso osa 4-1 Näytön tulkitseminen.

b Matalassa vedessä kaiut saattavat heijastua edestakaisin. Pienennä herkkyysasetusta (katso osa 4-4 Herkkyys) ja/tai pienennä kaikuluotauspulssin tehoa (katso osa 3-2 Asetukset -> Sonar).

c Pienennä aluetta.

15. Ei Sonar-näkymää

Kaikuluotain (Sonar) on kytketty pois. Katso osa 3-1. Järjestelmä > Asetukset.
