KÄYTTÖOHJE KMDA 7633 FR MIELE

Käyttö- ja asennusohje Induktiokeittotasot

Lue ehdottomasti käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen tekemistä ja käyttöönottoa.

Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.

Tärkeitä turvallisuusohjeita.... 6

Pidä huolta ympäristöstäsi 20

Laitteen osat 21

Keittotaso 21

Merkkivalot ja käyttöpainikkeet.... 22

Keittoalueiden tiedot 24

Ensimmäinen käyttökerta 25

Keittotason ensimmäinen puhdistus.... 25

Keittotason ensimmäinen käyttökerta.... 25

Miele@home 26

Induktio.... 29

Toimintaperiaate 29

Valmistusastiat 29

Tehonhallinta 31

Käytöstä aiheutuvat äänet.... 32

Höyrynpoiston toimintaperiaate 33

Energiansäästövihjeitä 34

Keittoalueiden säätöalueet 35

Käyttö 36

Käyttöperiaate 36

Keittotason kytkeminen päälle 37

Tehon säätäminen 37

Keittoalueen/Keittotason kytkeminen pois päältä.... 37

Jälkilämmön osoitin.... 37

Tehon säätäminen - laajennetut tehot 38

PowerFlex-keittoalueet.... 39

Alkukuumennusautomatiikka 40

Booster 41

Lämpimänäpito 42

Liesituuletin 43

Ajastin 45

Hälytyskello 45

Keittoalueen automaattinen poiskytkentä 46

Lisätoiminnot 47

Stop&Go 47

Recall-toiminto 47

Pyyhkimissuoja.... 48

Esittelytila 48

Keittotason tietojen tarkistaminen.... 48

Turvatoiminnot 49

Käytönesto/Turvalukitus 49

Turvakatkaisu....51

Ylikuumenemissuoja....52

Ohjelmointi 53

Tietoja vertailutestejä varten.... 57

Puhdistus ja hoito.... 58

Rasvansuodatin/Imuritilä....60

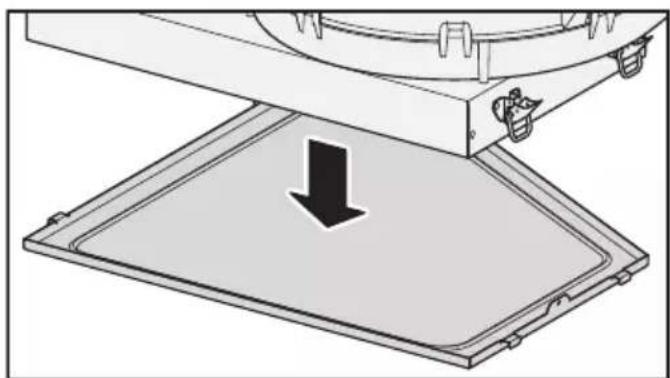

Liesituulettimen keräysastia 61

Rasvansuodattimen käyttötuntilaskurin nollaus.... 62

Aktiivihilisuodattimen elvytys.... 62

Aktiivihilisuodattimien käyttötuntilaskurin nollaus 62

Vianetsintä 63

Erikseen ostettavat lisävarusteet 67

Asennus.... 68

Turvallisuusohjeita asentamista varten.... 68

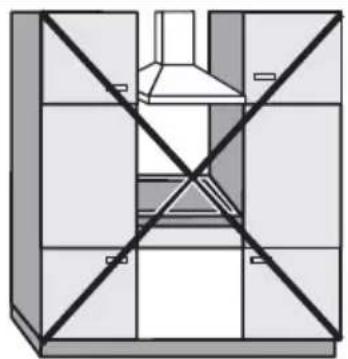

Turvaetäisyydet 70

Ohjeita asennukseen....73

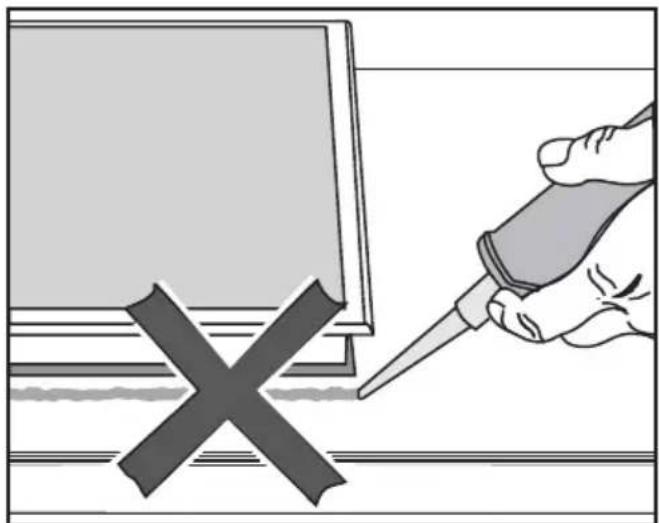

Kelluva asennus 73

Huillosasennus....74

Jalustan vähimmäiskorkeus 74

Rasvankeruuastia....74

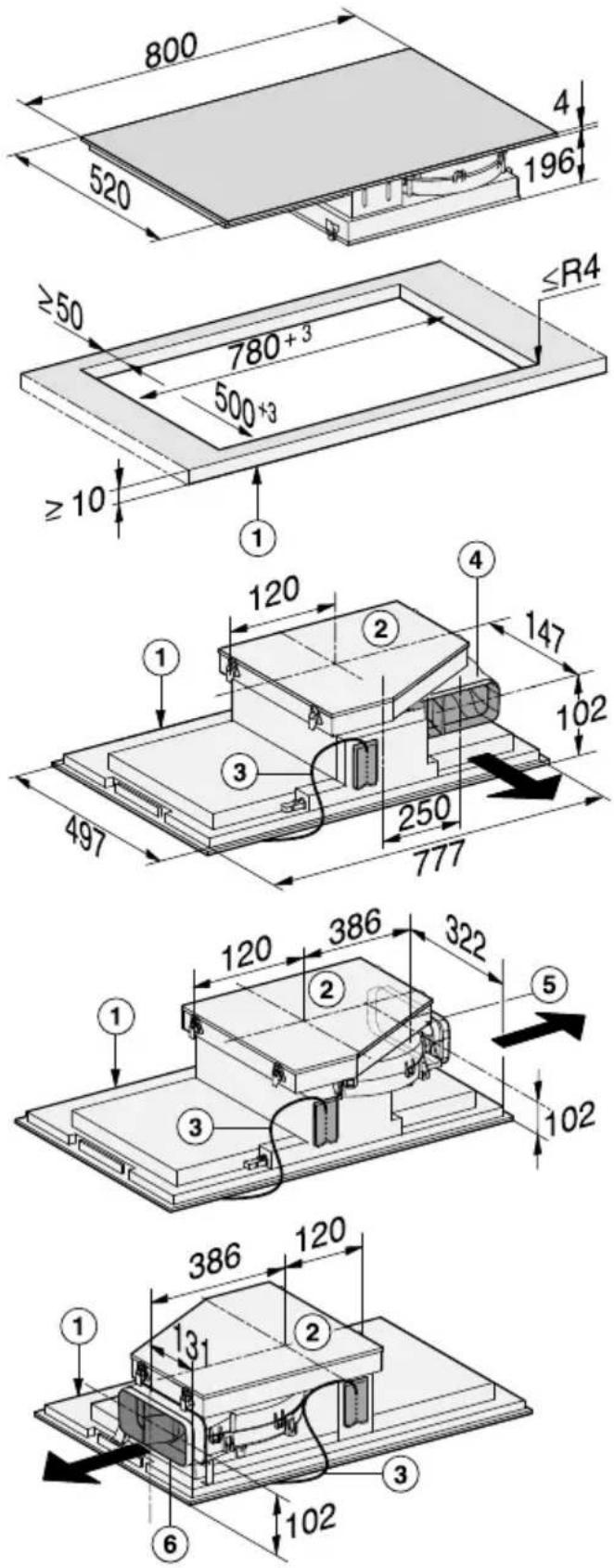

Asennusesimerkkejä....75

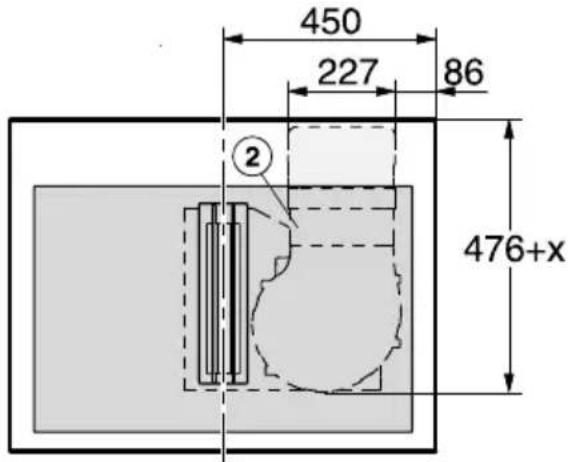

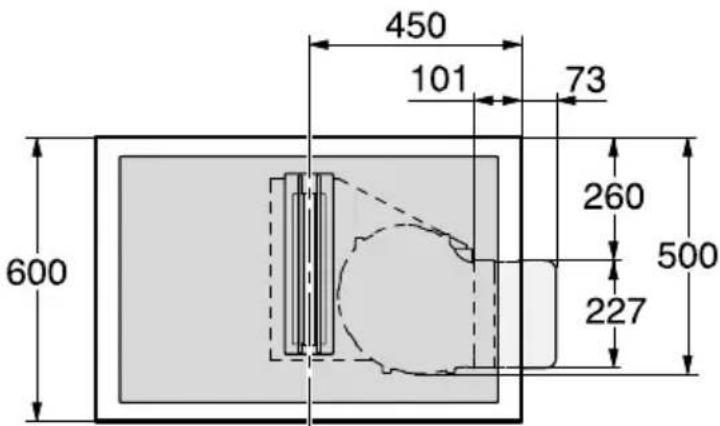

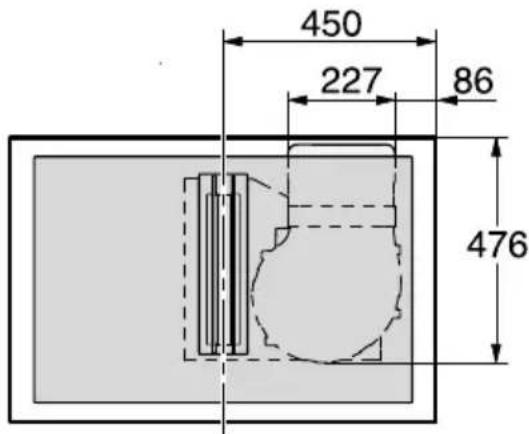

Sijoitusmitat – kelluva asennus 76

KMDA 7633 FR, KMDA 7634 FR.... 76

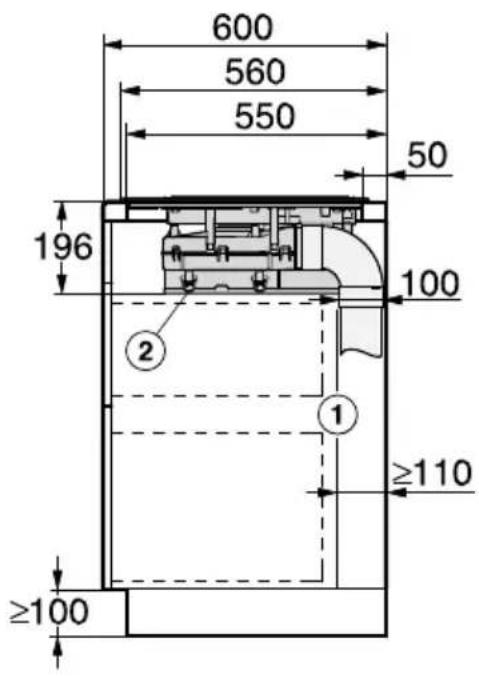

Työtason syvyys 600 mm 78

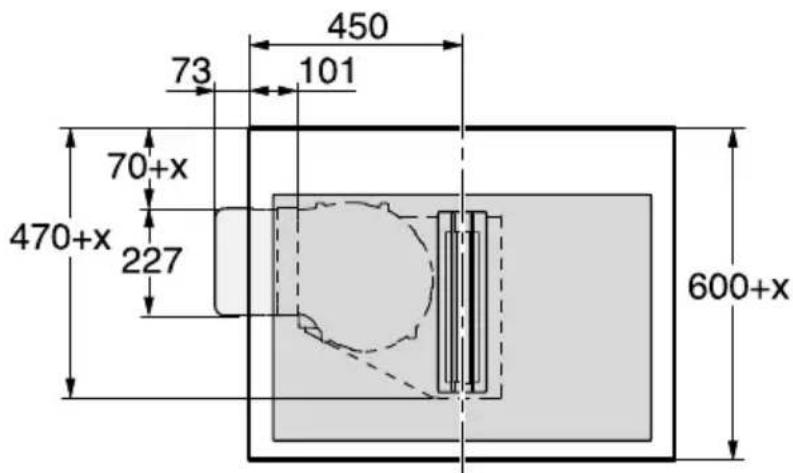

Työtason syvyys yli 600 mm....80

Sijoitusmitat – huullosasennus.... 82

KMDA 7633 FL, KMDA 7634 FL....82

Työtason syvyys 600 mm 83

Työtason syvyys yli 600 mm....85

Puhallussuunnan vaihtaminen.... 87

Poistoliitäntäkauluksen kiertäminen oikealle.... 87

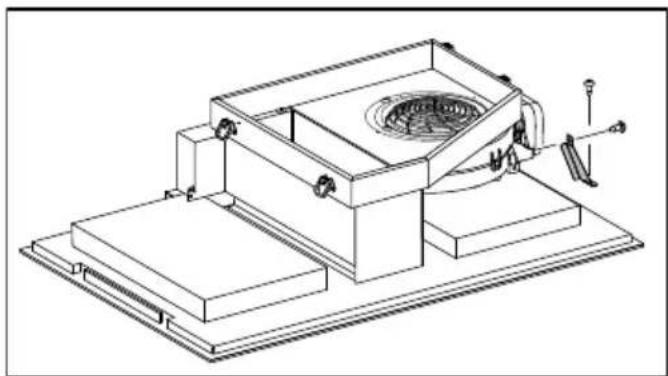

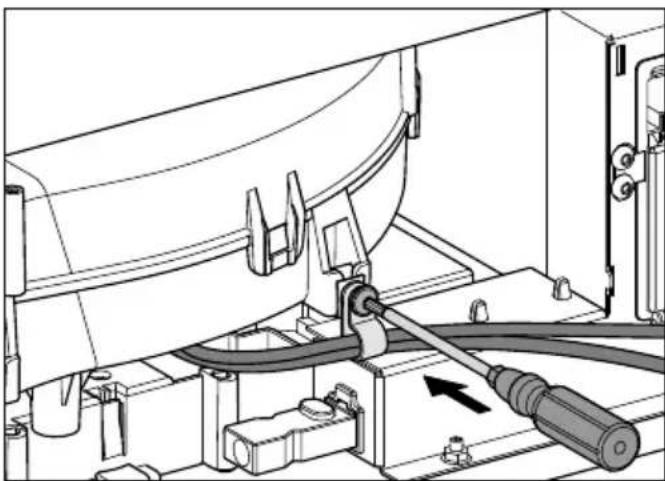

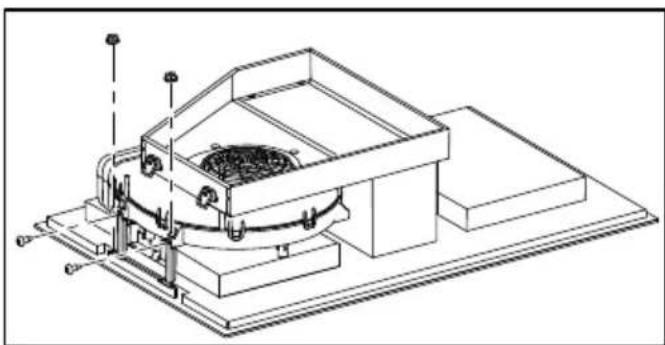

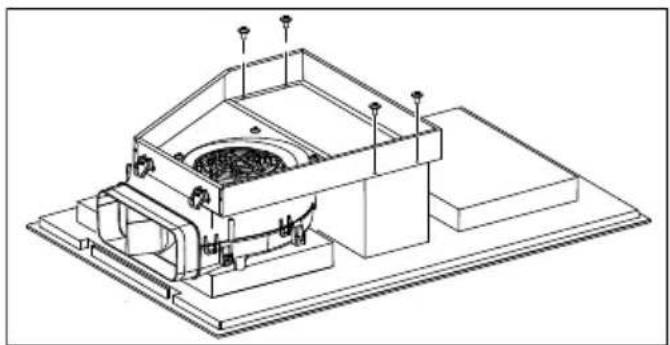

Poistoliitäntäkauluksen kiertäminen vasemmalle 88

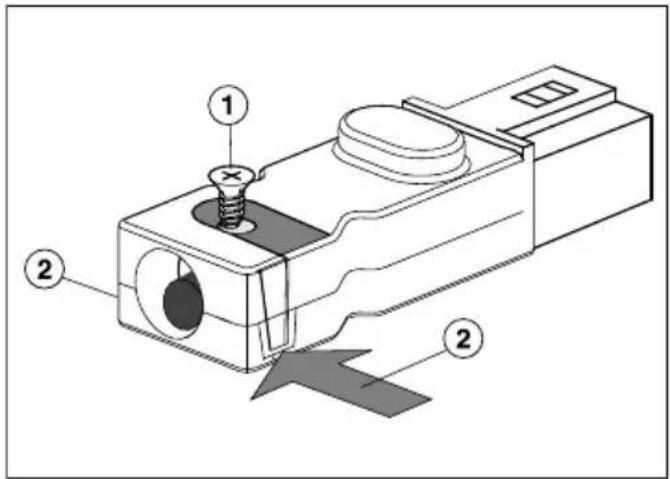

Liitäntä ikkunakosketimeen, vain tarvittaessa.... 90

Kelluva asennus 92

Huillosasennus....93

Poistoilmaliitäntä 94

Sähköliitäntä....95

Huolto 98

Yhteydenotto häiriötilanteissa 98

Arvokilpi 98

Takuu 98

Tuotetiedot 99

Vaatimustenmukaisuusvakuutus 101

Tämä keittotaso täyttää vaaditut turvallisuusmääräykset. Sen asia-ton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja.

Lue tämä käyttö- ja asennusohje tarkoin ennen kuin alat käyttää keittotasoa. Se sisältää laitteiden asennukseen, turvallisuuteen, käyttöön ja huoltoon liittyviä tärkeitä ohjeita. Näin vältät mahdolliset vahingot ja keittotason rikkoutumisen.

Standardin IEC 60335-1 vaatimusten mukaisesti Miele kehottaa sinua lukemaan kappaleet Asennus ja Tärkeät turvallisuusohjeet ja noudattamaan niitä.

Miele ei vastaa vahingoista, jotka aiheutuvat näiden ohjeiden nou-dattamatta jättämisestä.

Säilytä tämä käyttöohje! Jos luovutat laitteen toiselle käyttäjälle, muista antaa käyttöohje sen mukana.

Määräystenmukainen käyttö

Tämä keittotaso on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä.
Tätä keittotasoa ei ole tarkoitettu käytettäväksi ulkotiloissa.
Keittotasoa saa käyttää ainoastaan kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä ruokien valmistukseen ja lämpimänäpitoon. Kaikenlainen muu käyttö on kiellettyä.
Henkilöt, jotka eivät pysty käyttämään keittotasoa turvallisesti fyy- sisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä sen toiminnasta, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opas- tusta. Tällaiset henkilöt saavat käyttää laitetta ilman valvontaa vain, kun heille on opetettu, miten sitä käytetään turvallisesti ja kun he ymmärtävät, mitä vaaratilanteita sen käyttöön saattaa liittyä. Heidän on tunnistettava ja ymmärrettävä laitteen vääränlaiseen käyttöön liittyvät vaaratilanteet.

Jos kotonasi on lapsia

▶ Pidä alle 8-vuotiaat lapset loitolla keittotasosta, jollet valvo heidän toimiaan koko ajan.
Yli 8-vuotiaat saavat käyttää keittotasoa ilman valvontaa vain, kun heille on opetettu, miten sitä käytetään turvallisesti ja kun he ymmär- tävät, mitä vaaratilanteita sen käyttöön saattaa liittyä. Lasten on tun- nistettava ja ymmärrettävä vääränlaiseen käyttöön liittyvät vaaratilan- teet.
Lapset eivät saa puhdistaa keittotasoa ilman valvontaa.
Valvo keittotason läheisyydessä oleskelevien lasten toimintaa. Älä koskaan anna lasten leikkiä laitteella.
Keittotaso kuumenee käytön aikana ja pysyy jonkin aikaa kuuma-na pois päältä kytkemisen jälkeenkin. Pidä siksi lapset loitolla kuu-masta laitteesta, kunnes se on jäähtynyt niin etteivät lapset voi va-hingossakaan polttaa itseään.
Palovamman vaara. Älä säilytä keittotason yläpuolella tai takana olevalla vapaalla työtasolla esineitä, jotka voisivat kiinnostaa lapsia. Lapsille voi tulla houkutus kiivetä laitteen päälle.
Palovamman vaara. Käännä kuumien kattiloiden ja pannujen kä- densijat työtasoon päin, jotta lapset eivät pääse vetämään astioita päälleen ja polttamaan itseään.
▶ Tukehtumisen vaara. Jos lapset saavat leikkiä pakkausmateriaa-leilla, he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukeh-tua niihin. Pidä siksi pakkausmateriaalit pois lasten ulottuvilta.
Käytä käytön estävää turvalukitusta, niin lapset eivät pääse vahingossa kytkemään keittotasoa päälle. Kun käytät keittotasoa, kytke lukitustoiminto päälle, jotteivät lapset pääse vahingossa muuttamaan valitsemiasi asetuksia.

Tekninen turvallisuus

▶ Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyt-täjälle. Laitteen asennus, huolto ja korjaukset on jätettävä valtuutetun huoltoliikkeen tehtäväksi.
Vaurioitunut keittotaso voi vaarantaa turvallisuutesi. Tarkasta keittotaso ulkoisten vaurioiden varalta. Vahingoittunutta keittotasoa ei saa ottaa käyttöön.
Keittotason luotettava ja varma toiminta on taattu ainoastaan silloin, kun keittotaso on liitetty julkiseen sähköverkkoon.
Älä liitä keittotasoa sähköverkkoon invertterin välityksellä. Invertte-rejä käytetään esim. silloin, kun halutaan muuntaa aurinkopaneeleil-la tuotettu tasavirta vaihtovirraksi. Keittotason päälle kytkemisen yhteydessä syntyvä jännitepiikki saattaa aktivoida turvakatkaisun. Lait-teen elektroniikka saattaa vaurioitua!
Keittotason sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava.
Varmista ennen keittotason liittämistä sähköverkkoon, että käyttämäsi sähköliitännän tiedot vastaavat laitteen arvokilvessä mainittuja tietoja (sähköverkon taajuus ja jännite), muuten laite voi vahingoittua. Kysy tarvittaessa neuvoa sähköasentajalta.
Jatkojohdot ja haroituspistorasiat eivät takaa riittävää sähköturvallisuutta (tulipalon vaara). Älä siksi liitä keittotasoa sähköverkkoon jatkojohdon tai haroituspistorasian välityksellä.
Keittotasoa saa käyttää vain paikalleen asennettuna. Vain tällöin sen turvallinen toiminta on taattu.
Tätä keittotasoa ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty).

Keittotason sähköä johtaviin osiin koskeminen voi olla hengenvaarallista. Muutokset keittotason sähköisissä tai mekaanisissa raken-teissa voivat vahingoittaa keittotason toimintaa.
Älä missään tapauksessa avaa keittotason ulkovaippaa.
Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voi-massa.
Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset.
Keittotasoa ei ole suunniteltu käytettäväksi ulkoisen kellokytkimen tai etäkäyttöjärjestelmän kanssa.
Anna sähköalan ammattilaisen liittää keittotaso sähköverkkoon (ks. kappale Asennus – Sähköliitäntä).
Jos verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa vain alkuperäisen kaltaiseen erikoisjohtoon ja vaihdon saa suorittaa vain sähköalan ammattilainen (ks. kappale Asennus – Sähköliitäntä).
Keittotaso täytyy irrottaa sähköverkosta aina asennus-, huolto- ja korjaustöiden ajaksi. Toimi jollakin seuraavista tavoista:

- kytke keittotason sulake pois päältä sulaketaulusta tai

- kierrä keittotason sulake irti sulaketaulusta tai

- vedä laitteen pistotulppa (jos sellainen on) pistorasiasta. Älä vedä tällöin verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan.

Sähköiskuvaara. Jos havaitset keittotasossa halkeamia tai säröjä, älä ota keittotasoa käyttöön, ja kytke päällä oleva keittotaso välittö-mästi pois päältä. Irrota keittotaso sähköverkosta. Ota yhteys huol-toon.

Jos keittotaso on sijoitettu kalusteoven taakse, sitä saa käyttää vain kalusteovi avattuna. Jos suljet oven, lämpö ja kosteus pääsevät kertymään sen taakse, jolloin ne voivat vahingoittaa itse laitetta, ympäröiviä kalusteita ja lattiaa. Sulje kalusteovi vasta, kun jälkilämmön osoittimet ovat sammuneet.

Samanaikainen käyttö tulisijan kanssa

⚠️ Palokaasujen aiheuttama myrkytysvaara!

Ole erityisen varovainen, kun käytät liesituuletinta huonetilassa, jossa on samaan aikaan käytössä tulisija.

Tulisijat tarvitsevat huoneilmaa palamiseen, ja normaalisti niiden palokaasut poistuvat poistoilmahormiin. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet.

Liesituuletin vetää huoneilmaa keittiöstä ja keittiön viereisistä huo-neista. Tämä pätee, kun liesituuletinta käytetään:

- hormiin poistavana, - huonetilaan palauttavana, kun ilmankierrätyslaatikko on järjestetty keittiötilan ulkopuolelle.

Ilman riittävää korvausilmaa keittiöön syntyy alipainetta. Tällöin tulisija saa liian vähän ilmaa palamiseen ja palaminen häiriintyy. Myrkylliset palokaasut voivat alipaineen vuoksi imeytyä tulisijasta tai poistoilmahormista huonetilaan.

Hengenvaara!

Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos huonetilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse imeytymään takaisin huoneilmaan.

Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa korvausilmaa, esimerkiksi ilmanvaihtokana-vasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä ei takaa riittävää korvausilman saantia.

Ota arvioinnissa huomioon koko asunnon ilmanvaihto. Jos olet epävarma korvausilman saannin riittävyydestä, ota yhteys paikka-kuntasi nuohoojaan.

Jos liesituuletin asennetaan huonetilaan palauttavaksi siten, että palautusilma palautuu takaisin keittiöön, edellä mainittuja rajoituk-sia ei tarvitse ottaa huomioon.

Asianmukainen käyttö

Keittotaso kuumenee käytön aikana ja pysyy jonkin aikaa kuumana pois päältä kytkemisen jälkeenkin. Keittoalueisiin voi koskea vaaratta vasta, kun niiden jälkilämmön osoittimet ovat sammuneet.
Valvo keittotason toimintaa koko ajan, kun kypsennät ruokia öljys-sä tai rasvassa, sillä öljy ja rasvat voivat syttyä palamaan. Älä kos-kaan sammuta öljy- ja rasvapaloa vedellä.

Kytke keittotaso pois päältä ja tukahduta liekit varovasti esim. kattilankannella tai sammutuspeitteellä.

Älä koskaan jätä keittotasoa toimimaan ilman valvontaa. Valvo lyhyitä keitto- ja paistotoimintoja koko ajan.
Avoliekit aiheuttavat tulipalovaaran.

Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi, Toiminnassa oleva liesituuletin imee liekit suodattimeen. Suodattimeen kertynyt rasva voi syttyä palamaan.

Kun suihkepullot, helposti syttyvät nesteet tai syttyvät materiaalit kuumenevat liikaa, ne saattavat syttyä itsestään. Älä siksi koskaan säilytä herkästi syttyviä esineitä suoraan keittotason alla olevissa vetolaatikoissa. Mahdollisten laatikossa pidettävien ruokailuvälineloke-roiden on oltava kuumuutta kestävää materiaalia.

Älä koskaan kuumenna valmistusastioita tyhjinä.

Ilmatiiviisti suljettuihin tölkkeihin muodostuu umpioimisen ja kuumentamisen aikana ylipaine, joka voi saada tölkit halkeamaan. Älä siksi käytä keittotasoa tällaisten tölkkien umpioimiseen ja kuumentamiseen.

Jos peität keittotason suojuksilla tms. esineillä, esineet voivat syt- tyä palamaan, hajota tai sulaa, jos kytket keittotason vahingossa päälle tai jos keittoalue on vielä kuuma. Älä siksi koskaan peitä keit- totasoa keittolevyn suojuksilla, liinalla tai liesisuojalla.

Jos keittotaso on päällä, jos kytket keittotason epähuomiossa päälle tai jos keittoalue on vielä kuuma, keittotasolla olevat metalliesineet saattavat kuumentua (palovamman vaara). Muut keittoalueelle unohtuneet materiaalit voivat sulaa tai syttyä palamaan. Kosteiden kattilankansien alle voi syntyä tyhjiö, jolloin ne takertuvat kiinni keittotasoon. Älä käytä keittotasoa laskutilana. Kytke aina kaikki keittoalueet pois päältä käytön jälkeen!
▶ Voit saada palovammoja kuumaa keittoaluetta koskettaessasi. Käytä aina patakintaita, pannulappuja tai vastaavia suojavälineitä, kun työskentelet kuuman keittotason äärellä. Tarkista kuitenkin, etteivät patakintaat tai pannulaput ole kastuneet tai muuten kosteat. Mä-rät tai kosteat tekstiilit eristävät lämpöä huonosti, jolloin voit polttaa kätesi.
Kuumien höyryjen vuoksi liesituuletin saattaa kuumeta erittäin kuumaksi. Kosketa liesituulettimen koteloa ja rasvansuodatinta vasta, kun laite on kunnolla jäähtynyt.
Jos käytät keittotason läheisyydessä jotain piensähkölaitetta, kuten sauvasekoitinta tai sähkövatkainta, varo ettei sähkölaitteen verkoliitäntäjohto pääse kosketuksiin kuuman keittotason kanssa. Verkkoliitäntäjohdon sähköeristys voi vahingoittua.
Suola, sokeri tai esim. vihannesten mukana tullut hiekka saattavat naarmuttaa keittotasoa, jos niitä pääsee kattilanpohjan alle. Varmista siksi aina, että sekä keittotason keraaminen pinta että valmistusastian pohja ovat puhtaita ennen kuin asetat valmistusastian keittotasolle.
Jo suolasirotin voi huonolla onnella aiheuttaa tasolle pudotessaan halkeaman tai naarmun. Varo, ettet pudottele kevyitäkään esineitä keraamiselle pinnalle.

Hipaisupainikkeiden ja näyttöjen päälle asetetut kuumat esineet saattavat vahingoittaa keraamisen pinnan alla olevaa elektroniikkaa. Älä missään tapauksessa aseta kuumia kattiloita tai pannuja hipaisupainikkeiden ja näyttöjen päälle.

Jos kuumalle keittotasolle pääsee sokeria, sokeria sisältäviä ruokia, muovia tai alumiinifoliota siten, että ne ehtivät sulaa, ne vahingoittavat keraamista pintaa keittotason jäähtyessä. Kytke tällöin keittotaso välittömästi pois päältä ja kaavi tasolle joutuneet aineet heti pois lasikaapimella tason ollessa vielä kuuma. Suojaa kätesi esim. patakintailla. Puhdista keittotaso lopuksi vielä keraamisen tason puhdistusaineella, kun se on kokonaan jäähtynyt.

Kuiviin kiehuvat kattilat voivat vahingoittaa keraamista tasoa. Älä jätä keittotasoa toimimaan ilman valvontaa!

Karheat kattilan- ja pannunpohjat voivat naarmuttaa keraamista pintaa. Käytä ainoastaan sileäpohjaisia kattiloita ja pannuja.

Kun siirrät valmistusastioita keittotasolla, nosta aina astia irti ta- sosta. Näin vältyt astioiden pohjien aiheuttamilta naarmuilta ja han- kaumilta.

Koska induktiotaso kuumenee erittäin nopeasti, se voi saavuttaa öljyjen tai rasvojen itsesytymislämpötilan yllättävän lyhyessä ajassa. Älä jätä keittotasoa toimimaan ilman valvontaa!

Kuumenna rasvaa tai öljyä enintään minuutin ajan äläkä koskaan käytä tähän booster-toimintoa.

Jos sinulla on sydämentahdistin: Päälle kytketyn induktiotason välittömään läheisyyteen syntyy sähkömagneettinen kenttä. On kuitenkin epätodennäköistä, että tämä vaikuttaisi sydämentahdistimen toimintaan. Jos olet epävarma, kysy neuvoa hoitavalta lääkäriltäsi tai sydämentahdistimen valmistajalta.

Päälle kytketyn keittotason sähkömagneettinen kenttä voi vahingoittaa magnetoituvia esineitä. Älä säilytä tällaisia esineitä, kuten pankkikortteja, tallennusvälineitä tai laskimia päälle kytketyn keittotason välittömässä läheisyydessä.

Metalliesineet, joita säilytetään keittotason alla olevassa vetolaatikossa, saattavat kuumeta, kun tasoa käytetään pitkän aikaa suurilla tehoilla.

Keittotasossa on jäähdytyspuhallin. Jos keittotason alle on asen- nettu vetolaatikosto, huolehdi siitä, että ylimmän vetolaatikon sisällön ja laitteen alapinnan väliin jää tarpeeksi tilaa tehokkaalle ilmanvaih- dolle.

Jos keittotason alle on asennettu vetolaatikosto, älä säilytä ylimmässä laatikossa mitään teräviä tai pieniä esineitä, paperia, serviettejä yms. Tällaiset esineet voivat päästä jäähdytyspuhaltimen ilmanvaihtoaukkoihin tai imun vaikutuksesta peittää aukot kokonaan, jolloin ne vahingoittavat puhallinta ja heikentävät jäähdytystä.

Älä koskaan käytä kahta valmistusastiaa samanaikaisesti samalla keitto- tai paistoalueella tai PowerFlex-keittoalueella.

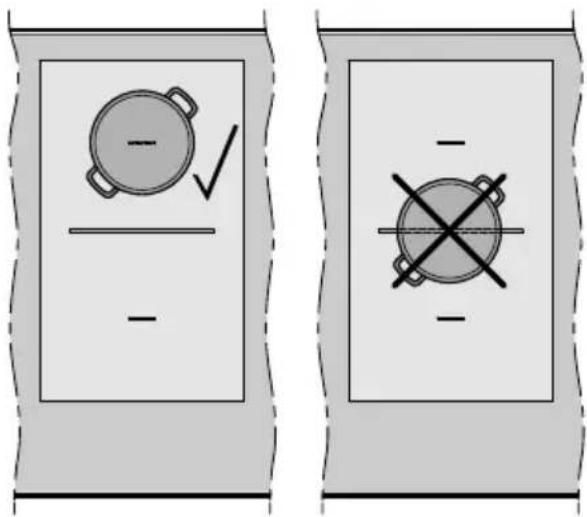

Jos astia on vain osittain keitto- tai paistoalueen päällä, sen kahvat saattavat tulla erittäin kuumiksi.

Aseta keittoastia siksi aina tarkasti keitto- tai paistoalueen päälle.

Rasva- ja likakertymät heikentävät liesituulettimen toimintaa. Älä koskaan käytä liesituuletinta ilman rasvansuodatinta, muuten keittiökäryjen poisto ei onnistu.

Muista puhdistaa liesituuletin tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Puhdistuksen laiminlyönti aiheuttaa palovaaran.

Älä koskaan peitä liesituulettimen imuritilää laitteen käytön aikana.

Älä aseta kuumia keittoastioita liesituulettimen imuritilän päälle. Liesituulettimen toiminta heikkenee ja imuritilä voi vahingoittua.

Tärkeitä turvallisuusohjeita

Sisäänvaluvat nesteet voivat vahingoittaa liesituuletinta. Pidä nesteet loitolla liesituulettimesta.
Liesituuletin voi imeä itseensä kevyitä esineitä, mikä voi heikentää laitteen toimintaa. Älä säilytä kevyitä esineitä (esim. liinoja tai pape-reita) liesituulettimen lähellä.
Induktioalustan käyttö valmistusastian alla saattaa vahingoittaa induktiogeneraattoreita tai tai rikkoa ne kokonaan. Älä käytä induktioalustoja.

Puhdistus ja hoito

Höyrypuhdistimen höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun.

Älä siksi koskaan käytä keittotason puhdistukseen höyrypuhdistimia.

Jos olet asentanut keittotason pyrolyysiuunin päälle, älä käytä keittotasoa pyrolyysitoiminnon aikana, koska se voi laukaista keittotason ylikuumenemissuojan (ks. turvatoimintoja käsittelevää kappa- letta).

Varusteet

Käytä ainoastaan Mielen alkuperäisiä lisävarusteita ja varaosia. Jos laitteeseen asennetaan muita osia, laitteen takuuaika, takuu ja/tai tuotevastuu raukeavat.

Miele antaa toiminnallisille varaosille jopa 15 ja vähintään 10 vuoden toimitustakuun kyseisen keittotasomallin valmistuksen päättymisen jälkeen.

Kuljetuspakkauksen uusio-käyttö

Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalit kier- toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kaup- piaasi huolehtii yleensä kuljetuspak- kauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen.

Vanhan laitteen käytöstä pois- taminen

Sähkö- ja elektroniikkalaitteet sisältävät monenlaisia arvokkaita materiaaleja. Ne sisältävät kuitenkin myös aineita, seoksia ja osia, jotka ovat laitteiden toimin-nan ja turvallisuuden kannalta välttämättömiä, mutta voivat tavallisen kuivatai sekajätteen joukossa tai muuten asiattomasti käsiteltyinä aiheuttaa hait-taa terveydelle ja vahingoittaa ympäristöä. Älä siksi missään tapauksessa hä-vitä vanhaa laitettasi kuiva- tai sekajät-teen mukana.

Vie käytöstä poistettava laite kotikuntasi järjestämään sähkö- ja elektroniikkaromun keräyspisteeseen tai kierrätyskeskukseen. Voit myös palauttaa sen kodinkoneliikkeeseen tai Mielelle. Lain mukaan olet itse vastuussa mahdollisten laitteessa olevien henkilötietojesi poistamisesta. Säilytä käytöstä poistettua laitetta lasten ulottumattomissa, kunnes viet sen keräyspisteeseen.

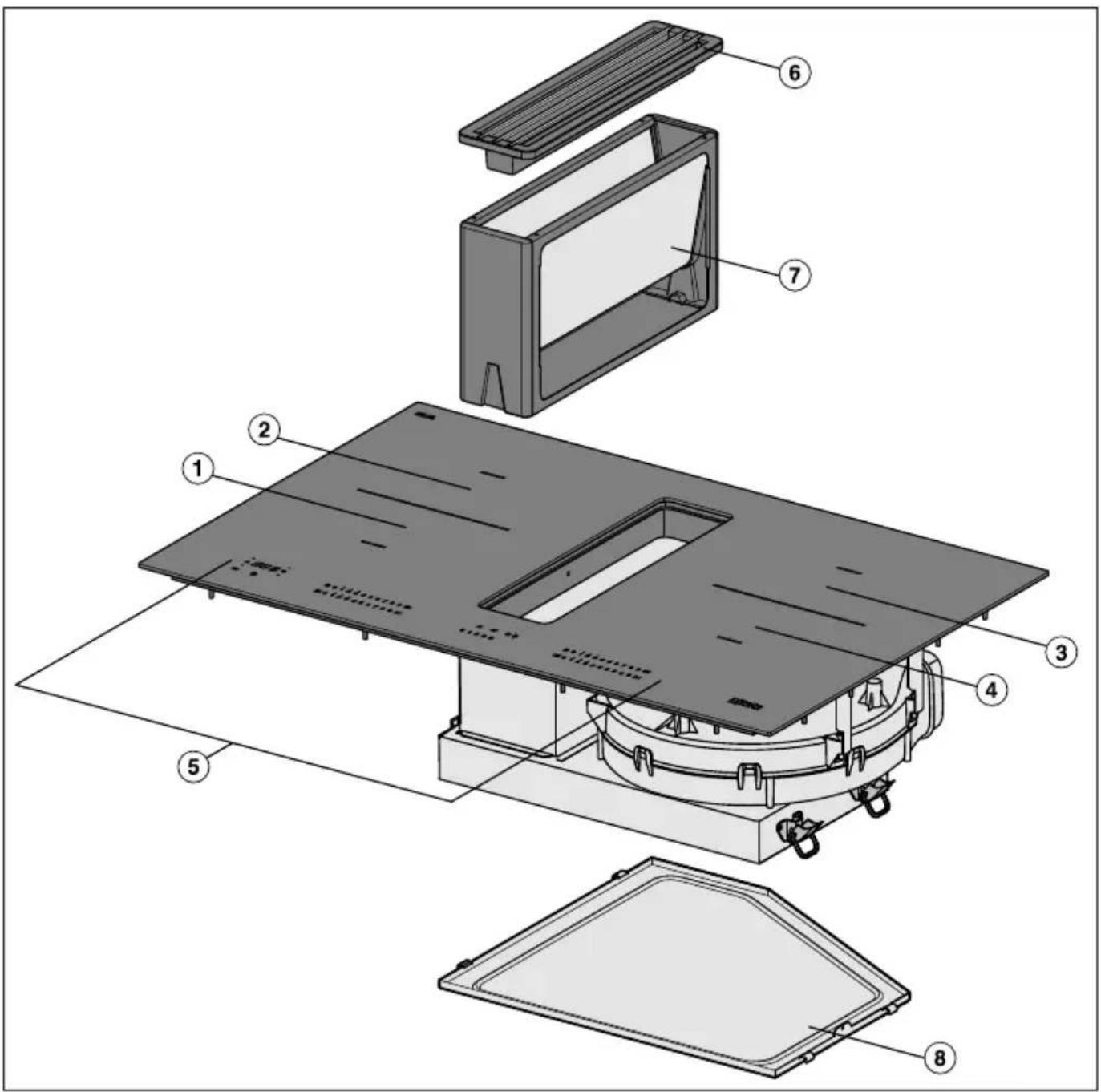

Keittotaso

① PowerFlex-keittoalue
② PowerFlex-keittoalue
①② yhdistettävissä yhdeksi suureksi PowerFlex-keittoalueeksi
③ PowerFlex-keittoalue
④ PowerFlex-keittoalue

③④ yhdistettävissä yhdeksi suureksi PowerFlex-keittoalueeksi
⑤ Hipaisupainikkeet/Näytöt
⑥ Peiteritilä
⑦ Rasvansuodattimet
⑧ Irrotettava keräysastia

Merkkivalot ja käyttöpainikkeet

Keittoalueet/Ajastin

Hipaisupainikkeet

① Koko keittoalueen virtakytkin
② Stop&Go
③ Pyyhkimissuoja
④ PowerFlex-keittoalueiden yhdistäminen/erottaminen
⑤ Lämpimänäpito käyttöön/pois käytöstä
⑥ Numeroasteikko

Tehon/hälytysajan ja automaattisen poiskytkentääjan valintaan

⑦ Keittoalueen valinta, kun käytät automaattista poiskytkentää
⑧ Hälytyskello

Merkkivalot

⑨ Keittoalueiden järjestys, kun käytät automaattista poiskytkentää
⑩ Jälkilämmön osoitin
⑪ Booster
⑫ Ajastimen näyttö

0:00 - 9:59 Aika

LOC Käytönesto/Turvalukitus kytketty päälle

dE Esittelytila käytössä

Liesituuletin

① Numeroasteikko tehon säätämistä varten
② Jälkikäynnin hipaisupainike 5 minuuttia
③ Jälkikäynnin hipaisupainike 15 minuuttia
④ Rasvansuodattimen puhdistuksen merkkivalo
⑤ Aktiivihilisuodattimen elvytyksen merkkivalo

Keittoalueiden tiedot

Keitto-alue	Koko, cm Maksimitehowatteina, liitäntä 230 V^3			Kytketty keittoalue^4
	^1	^2
1 15–	23 19 x 23	normaali	2 100TwinBooster, teho 1 3 000TwinBooster, teho 2 3 650	3
2 15–	23 19 x 23	normaali	2 100TwinBooster, teho 1 3 000TwinBooster, teho 2 3 650	4
3 15–	23 19 x 23	normaali	2 100TwinBooster, teho 1 3 000TwinBooster, teho 2 3 650	1
4 15–	23 19 x 23	normaali	2 100TwinBooster, teho 1 3 000TwinBooster, teho 2 3 650	2
1 + 23 + 4	22–23 23	x 39 normaali	3 400TwinBooster, teho 1 4 800TwinBooster, teho 2 7 300	-
			Yhteensä 7 300

1 Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan kaikenkokoisia valmistusastioita.
2 Käytettävän valmistusastian pohjan ala saa olla enintään yhtä suuri kuin ilmoitettu alue.
3 Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin mukaan.
4 Keittoalue on sähköisesti kytketty tähän keittoalueeseen, jotta sen tehoa voidaan lisätä, ks. kappale Käyttö – Tehonhallinta.

■ Liimaa laitteen mukana saamasi arvokilpi tämän käyttöohjeen kappaleessa "Huolto" olevaan sille varattuun kohtaan.
- Irrota kaikki mahdolliset suojakalvot ja tarrat.

Keittotason ensimmäinen puhdistus

■ Pyyhi keittotaso ennen ensimmäistä käyttökertaa kostealla liinalla ja kui- vaa pinta lopuksi.

Keittotason ensimmäinen käyt- tökerta

Metalliset osat on suojattu hoitoaineella. Hoitoaine saattaa ensimmäisellä kuumennuskerralla aiheuttaa ohimenevää käryä ja höyryä. Myös induktiokäämien kuumeneminen aiheuttaa käryä ensimmäisten käyttötuntien aikana. Käryn muodostuminen vähenee seuraavilla käyttökerroilla ja loppuu vähitellen kokonaan.

Käryn ja mahdollisen höyryn muodostuminen on ohimenevä ilmiö, joka ei ole merkki mistään virheellisistä kytkennöistä tai laitteessa olevasta viasta. Käryt eivät ole myöskään terveydelle hai-tallisia.

Huomaa myös, että induktioalueilla valmistusastia kuumenee huomattavasti nopeammin kuin tavallisilla keittolevyillä.

Miele@home

Edellytys: WLAN-kotiverkko

Keittotasossasi on sisäänrakennettu WLAN-moduuli. Voit liittää keittotasosi kotisi WLAN-verkkoon.

Varmista, että WLAN-verkon signaalinvoimakkuus on riittävä keittotason sijoituspaikassa.

Voit liittää keittotason kotisi WLAN-verkkoon monella eri tavalla.

Verkkovalmiustilassa keittotaso kuluttaa enint. 2 W.

WLAN-yhteyden käyttövarmuus

WLAN-yhteys toimii samalla taajuusalueella monien muiden laitteiden (kuten mikroaaltouunien ja kauko-ohjattavien lelujen) kanssa. Tämä voi aiheuttaa het-kellisiä yhteyshäiriöitä tai yhteyden kat-keamisen kokonaan. Siksi emme voi taata, että järjestelmän tarjoamat toi-minnot olisivat ehdottomasti jatkuvasti käytettävissä.

Miele@home:n käytettävyys

Käyttömaan Miele@home-palvelujen saatavuus vaikuttaa Miele-sovelluksen käyttöön.

Miele@home-palvelua ei ole saatavissa kaikissa maissa.

Lisätietoja palvelun käytettävyydestä löydät internetsivuiltamme www.miele.com.

Miele-sovellus

Voit Iadata Miele-sovelluksen ilmaiseksi Apple App Storesta ^® tai Google Play Storesta ^TM .

Kun olet asentanut Miele App -sovelluksen mobiililaitteeseesi, voit:

• saada tietoa keittotason senhetkises- tä toimintatilasta
• saada tietoa keittotason ohjelmankulusta
• muodostaa Miele@home-verkon muiden WLAN-yhteensopivien Miele-kodinkoneidesi kanssa

Valmistelut Miele@home-käyttöä var- ten

Yhteyden muodostaminen sovelluksen kautta

Voit luoda verkkoyhteyden Miele App - sovelluksen kautta.

■ Asenna Miele App -sovellus mobiili-laitteeseesi.

Mobiilisovelluksen kautta kirjaamiseen tarvitaan:

1. WLAN-verkon salasana.
2. Keittotason salasana.

Keittotason salasanalla tarkoitetaan laitteen arvokilvestä löytyvän sarjanumeron yhdeksää viimeistä numeroa.

Miele

Made in Germany

■ Kytke keittotason virta päälle.
■ Käynnistä Miele App -sovellus.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa samanaikaisesti hipaisupainikkeita 0 ja 5 noin kuuden sekunnin ajan.

Ajastimen näyttö alkaa laskea aikaa taaksepäin. Kun aika on kulunut, ajastimen näytössä näkyy 10 sekunnin ajan koodi [::0].

Sinulla on nyt 10 minuuttia aikaa kon- figuroida WLAN.

■ Noudata sovelluksen ohjeita.

Yhteyden muodostaminen WPS:n kautta

Edellytys: Sinulla on reititin, jossa on WPS-painike (WiFi Protected Setup).

■ Kytke keittotason virta päälle.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa samanaikaisesti hipaisupainikkeita 0 ja 6 noin kuuden sekunnin ajan.

Ajastimen näyttö alkaa laskea aikaa taaksepäin. Kun aika on kulunut, ajastimen näytössä näkyy juokseva valonauha merkiksi siitä, että laite yrittää muodostaa yhteyttä (enintään 120 sekunnin ajan).

WPS-kirjaamistoiminto on aktiivinen vain näiden 120 sekunnin ajan.

■ Aktivoi nyt WLAN-reitittimesi WPS-toiminto.

Jos yhteyden muodostaminen onnistui, ajastimen näyttöön tulee koodi C:02. Jos yhteyden muodostaminen ei onnistunut, ajastimen näyttöön tulee koodi C:01. Et ehkä aktivoinut reitittimesi WPS-toimintoa riittävän nopeasti. Tee edellä mainitut toimet uudelleen.

Vinkki: Jos WLAN-reitittimessäsi ei ole WPS-yhteysmahdollisuutta, luo yhteys käyttämällä Miele App -sovellusta.

Toiminnon keskeyttäminen

■ Kosketa mitä tahansa hipaisupainiketta.

Asetusten nollaaminen

Asetuksia ei välttämättä tarvitse nolla- ta reitittimen vaihdon yhteydessä.

■ Kytke keittotaso päälle.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa samanaikaisesti hipaisupainikkeita 0 ja 9 noin 6 sekunnin ajan.

Ajastimen näyttö alkaa laskea aikaa taaksepäin. Kun aika on kulunut, ajastimen näytössä näkyy 10 sekunnin ajan koodi C:OO.

Palauta tehdasasetukset ennen kuin viet keittotason kierrätykseen, myyt sen tai otat käyttöön käytetyn keittotason. Vain näin voit varmistaa, että poistat keittotasosta kaikki henkilötiedot ja ettei laitteen aiempi omistaja voi enää tar-kastella tai muuttaa sen tietoja.

Toimintaperiaate

Jokaisen induktioalueen alla on induktiokäämi. Käämi synnyttää magneetti- kentän, joka vaikuttaa suoraan valmis- tusastian pohjaan kuumentaen sen. Induktioalue lämpenee siten vain epäsuorasti valmistusastian pohjasta syntyvästä säteilylämmöstä.

Induktio toimii vain, jos valmistusastian pohja on valmistettu magnetoituvasta metallista (ks. kappale Induktio – Valmistusastiat). Laite tunnistaa automaattisesti valmistusastian pohjan koon.

⚠️ Kuumien esineiden aiheuttama palovammojen vaara.

Jos keittotaso on päällä, jos kytket sen vahingossa päälle tai jos keitto-alue on vielä kuuma, tasolle unohtuneet metalliesineet kuumenevat.

Älä käytä keittotasoa laskutilana.

Kytke keittotaso käytön jälkeen pois päältä hipaisupainikkeella ①.

Valmistusastiat

Soveltuvat valmistusastiat

- teräs, jossa on magnetoituva pohja

- emaloitu teräs

- valurauta

Ota huomioon, että valmistusastian pohjan käyttöominaisuudet vaikuttavat myös valmistustuloksen tasaisuuteen (esim. lettuja paistaessasi). Keittoastian pohjan tulee jakaa lämpö tasaisesti. Esi- merkiksi ruostumattomasta teräksestä valmistettu kerrospohja toimii erinomai- sesti.

Epäsopivat valmistusastiat

- teräs ilman magnetoituvaa pohjaa

- alumiini, kupari

- lasi ja keramiikka, kivitavara

Valmistusastioiden testaus

Jollet ole varma, sopiiko valmistusastia käytettäväksi induktioalueella, voit tarkistaa asian pitämällä erillistä magneettia astian pohjaa vasten. Jos magneetti tartuu astian pohjaan, astia on yleensä sopiva induktiokäyttöön.

Näyttö – Epäsopiva valmistusastia

Valitsemasi tehon numero vilkkuu keit-toalueen numeroasteikossa,

• jos induktioalueella ei ole valmistusastiaa tai jos astia on väärää materiaalia (muuta kuin magnetisoituvaa metallia).
• jos valmistusastian pohjan halkaisija on liian pieni.
• jos nostat valmistusastian pois keitto-alueelta.

Jos asetat induktioalueelle keittoastian 3 minuutin kuluessa, tehon numero lakkaa vilkkumasta ja induktioalue alkaa toimia normaalisti.

Jos keittoalueella ei ole valmistusastiaa tai jos astia on väärää materiaalia, keit- toalue kytkeytyy automaattisesti pois päältä 3 minuutin kuluttua.

Vinkkejä

• Hyödynnät keittoaluetta mahdollisimman hyvin, kun valitset valmistusastian, jonka pohja sopii keittoalueen kokoon (ks. kappale Laitteen osat – Keittoalueiden tiedot). Jos käyttämäsi valmistusastia on liian pieni, keittoalue ei tunnista sitä.
• Aseta valmistusastia mahdollisimman keskelle keittoaluetta.
• Käytä ainoastaan sileäpohjaisia kattiloita ja pannuja. Karheat kattilan- ja pannunpohjat voivat naarmuttaa ke-raamista lasipintaa.
• Kun siirrät valmistusastioita keittota- solla, nosta aina astia irti tasosta. Näin vältyt astioiden pohjien aiheutta- milta naarmuilta ja hankaumilta. Naarmut, joita syntyy keittoastioiden

liikuttelusta, eivät vaikuta keittotason toimintaan. Tällaiset naarmut ovat normaaleja käytöstä syntyviä jälkiä, eivätkä ne oikeuta reklamaatiohin.

- Kun ostat uusia valmistusastioita, huomaa että pannujen ja kattiloiden läpimitta ilmaistaan yleensä suurimmasta mahdollisesta halkaisijasta tai kannen halkaisijasta. Tärkeintä tässä yhteydessä on kuitenkin valmistusastian pohjan halkaisija, joka on yleensä ilmoitettua halkaisijaa pienempi.

- Käytä mahdollisuuksien mukaan pannuja, joissa on pystysuorat reunat. Vinoreunaisissa pannuissa induktio vai-kuttaa myös pannun reunaan. Se voi aiheuttaa reunan värin muuttumista tai saada sen pinnoitteen hilseile-mään.

Tehonhallinta

Keittotasolla on maksimaalinen kokonaisteho, jota ei turvallisuussyistä voi ylittää.

Keittotason keittoalueet on kytketty pareiksi. Pareiksi kytkennän ansiosta voit lisätä parin toisen keittoalueen tehoa ottamalla sitä toiselta keittoalueella.

Aina viimeksi tehty asetus on etusijalla ja keittotaso toimii sen mukaisesti.

Kun yhdeltä keittoalueelta otetaan te- hoa toiselle keittoalueelle, ensiksi päälle kytketyn keittoalueen tehoa on alennet- tava.

Maksimaalinen kokonaisteho sekä tie-to siitä, mitkä keittoalueet on kytketty pareiksi, on ilmoitettu kappaleessa Laitteen osat – Keittoalueiden tiedot.

Jos myöhemmin päälle kytketty keitto-alue vaatii ensin päälle kytketyltä keitto-alueelta enemmän tehoa kuin mitä sillä on vapaana, ensin päälle kytketty keittoalue voi reagoida seuraavasti:

• Sen teho alenee.
• Alkukuumennusautomatiikka kytkeytyy pois päältä. Keittäminen jatkuu valitulla jatkokypsennysteholla. Jos teho ei vieläkään riitä, keittoalueen teho alenee entisestään.
• Booster kytkeytyy pois käytöstä.
• Keittoalue kytkeytyy pois päältä.

Kun alennat myöhemmin päälle kytketyn keittoalueen tehoa tai kytket sen Booster-toiminnon pois käytöstä, voit taas suurentaa sen kanssa pariksi kytketyn keittoalueen tehoa.

Käytöstä aiheutuvat äänet

Kun käytät induktiotasoa, valmistusastiat voivat aiheuttaa seuraavanlaisia ääniä sen mukaan, mistä materiaalista ne on valmistettu ja miten niiden pohja on käsitelty:

Surinaa, kun käytät suuria tehoja. Kun alennat tehoa, surina heikkenee ja häviää lopulta kokonaan.

Ritinää voi kuulua valmistusastioista, joiden pohja on valmistettu metallise-koitteista (ns. kerrospohja).

Vinkunaa voi kuulua, kun käytät pareina toimivia induktioalueita samanaikaisesti täydellä teholla (ks. kappale Käyttö – Booster-toiminto), ja kummallakin in-duktioalueella on valmistusastia, jonka pohja on valmistettu metallisekoitteista (ns. kerrospohja).

Napsahduksia, jotka aiheutuvat laitteen elektroniikan toiminnasta, varsinkin al-haisilla tehoilla.

Hurinaa, kun jäähdytyspuhallin kytkeytyy päälle. Se käynnistyy laitteen elektroniikan suojaamiseksi, kun käytät keittotasoa pitkään suurilla tehoilla. Jäähdytyspuhallin voi käydä vielä jonkin ai-kaa sen jälkeen, kun olet kytkenyt keittotason pois päältä.

Poistoilmaa ei saa johtaa alakaappiin. Kaappi vahingoittuu.

Hormiin poistavana

Liesituulettimen imemä ilma kulkee ras- vansuodattimen läpi ja virtaa poistohor- min kautta ulos rakennuksesta. Tarvitta- van lisävarusteen voi tilata Mieleltä.

Huonetilaan palauttava

Liesituulettimen imemä ilma kulkee ras- vansuodattimen läpi. Tämän jälkeen il- ma johdetaan poistoilmakanavan kautta ilmankierrätyslaatikkoon, jossa aktiivi- hiilisuodatin puhdistaa ilman. Tämän jäl- keen ilma johdetaan takaisin keittiöön. Tarvittavan lisävarusteen voi tilata Mie- leltä.

Käyttötuntilaskurit

Elektroniikka tallentaa liesituulettimen käyttötunnit.

Käyttötuntilaskurien perusteella rasvansuodattimen merkkivalo 🔒 tai aktiivihilisuodattimen merkkivalo 🔒 syttyy, kun suodattimet pitää puhdistaa tai vaihtaa. Tarkempia tietoja suodattimien puhdistamisesta ja vaihtamisesta sekä käyttötuntilaskureiden nollauksesta löydät kappaleesta “Puhdistus ja hoito”.

Ilmankierrätysyksikön käyttö- ja asennusohjeessa kehotetaan aktivoimaan aktiivihilisuodattimen käyttötuntilaskuri. Tämä ei ole tarpeellista.

Aktiivihilisuodattimen merkkivalo palaä myös silloin, kun laitetta käytetään hormiin poistavana.

• Käytä mahdollisuuksien mukaan kannellisia kattiloita ja pannuja. Näin lämpö ei pääse karkuun.
• Valitse pienille ruokamäärille pienempi astia. Pieni kattila vie vähemmän sähköä kuin suuri, vajaasti täytetty kattila.
• Käytä kypsentämiseen mahdollisimman vähän vettä.
• Säädä keittoalueen tehoa ajoissa pie-nemmälle kiehauttamisen tai paisto-lämpötilan saavuttamisen jälkeen.
• Voit lyhentää kypsennysaikoja huo-mattavasti, kun käytät painekattilaa.
• Huolehdi keittiön hyvästä tuuletuksesta käytön aikana. Kun käytät liesituuletinta hormiin poistavana, keittiöön on virrattava riittävästi korvausilmaa, jotta liesituuletin toimisi tehokkaasti ja käyntiääni ei kävisi kovaksi.
• Käytä ruoanvalmistuksessa mahdollisimman pieniä tehoja. Kun höyryä syntyy vähemmän, voit käyttää liesituuletinta pienemmällä teholla ja säästät energiaa.
• Tarkista valitsemasi imuteho. Usein pienempi imuteho on riittävä. Käytä booster-tehoa vain kun se on ehdottoman välttämätöntä.
• Jos höyryä syntyy paljon, kytke liesituuletin ajoissa suuremmalle teholle. Tämä on tehokkaampaa kuin yrittää kerätä keittiöilmaan levinneet höyryt ja käryt käyttämällä liesituuletinta pitkään.
• Kytke liesituuletin pois päältä, kun olet lopettanut ruoanlaiton.

- Puhdista tai vaihda liesituulettimen suodattimet säännöllisin väliajoin. Erittäin likaiset suodattimet heikentävät laitteen tehoa, lisäävät tulipalon vaaraa ja aiheuttavat hygieniariskin.

Keittoalueille on ohjelmoitu valmiiksi 9 tehoa. Jos haluat valita tehon vielä tätäkin täsmällisemmin, voit ohjelmoida tehot siten, että niitä on yhteensä 17 (ks. kappale "Ohjelmointi").

	Säätöalue
	tehdasasetus(9 tehoa)	laajennetut(17 tehoa)
Voin sulatusLiivatteen liuotusSuklaan sulatus	1-2 1-2.
Maitopohjaisten puurojen keittäminen 2 2-2.
Pienten nestemäärien lämmitysRiisin haudutus	3 3-3.
Vihannesten sulatus yhtenä kimpaleena (esim. pinaatti) 3 2.-3
Viljatuotteiden haudutus 3 2.-3.
Nestemäisten ja puolikiinteiden ruokien lämmitysMunakkaiden valmistus ja häränsilmien paistaminen ruskista-mattaMarjojen höyryttäminen	4 4-4.
Pastan keittäminen 4 4-5.
Kalan ja vihannesten höyrytys 5 5
Pakasteiden sulatus ja lämmitys 5 5-5.
Häränsilmien hellävarainen paistaminen (ilman rasvan ylikuu-mentamista)	6 5.-6.
Isojen määrien alkukuumennus ja keittäminen, esim. pataruoat.Kastikkeiden valmistus, esim. hollandaise.	6-7 6.-7
Kalan, leikkeiden, makkaroiden, munien jne. hellävarainen pais-taminen (ilman rasvan ylikuumentamista)	6-7 6.-7.
Perunakuorukoiden, ohukaisten, blinien jne. valmistus 7 6.-7
Haudutettavien ruokien alkukuumennus 8 8-8.
Ison vesimäärän kiehauttaminenAlkukuumennus	9	9

Taulukon säätöalueet ovat vain ohjeellisia. Induktiokäämin teho vaihtelee valmistusastian pohjan koon ja materiaalin mukaan. Siksi on mahdollista, että astioillesi sopivat tehot poikkeavat hieman yllämainituista. Omaan käyttöösi parhaiten sopivat lämmitysajat ja lämpötilat selviävät käytännön kokeilun perusteella. Jos käytät uusia valmistusastioita, joiden käyttöominaisuuksia et vielä tunne, käytä aluksi yhtä tehoa pienempää tehoa kuin mitä taulukossa on suositeltu.

Käyttöperiaate

Tässä keraamisessa tasossa on elektro-niset hipaisupainikkeet, jotka reagoivat sormen kosketukseen. Turvallisuuden vuoksi virtakytkintä ① täytyy koskettaa jonkin verran pitempään kuin muita hi-paisupainikkeita.

Laitteesta kuuluu merkkiääni aina, kun jokin painike reagoi kosketukseesi.

Kun keittotaso on pois päältä, vain keittotason pintaan painettu virtakytkimen ① symboli on näkyvissä. Kun kytket keittotason päälle, näet useampia hipaisupainikkeita.

⚠️ Likaiset ja/tai peitetyt hipaisupainikkeet aiheuttavat virhetoimintoja. Hipaisupainikkeet eivät tällöin välttämättä reagoi kosketukseesi tai voivat toisaalta muuttaa säätöjä itsestään tai jopa kytkeä keittotason itsestään pois päältä (ks. kappale Turvatoiminnot – Turvakatkaisu). Keraamisen tason alla oleva elektroniikka saattaa vahingoittua, jos asetat kuumia keittoastioita hipaisupainikkeiden/näyttöjen tai merkkivalojen päälle.

Pidä hipaisupainikkeet ja näytöt puh-taina.

Älä aseta mitään esineitä hipaisupainikkeiden ja näyttöjen päälle.

Älä aseta kuumia keittoastioita hipaisupainikkeiden tai näyttöjen päälle.

⚠️ Ylikuumenevan ruoan aiheutta-ma tulipalovaara.

Yksikseen kypsymään jäävä ruoka voi ylikuumeta ja syttyä palamaan. Älä koskaan jätä keittotasoa toimimaan ilman valvontaa.

Huomaa myös, että induktioalueilla valmistusastia kuumenee huomattavasti nopeammin kuin tavallisilla keittolevyillä.

Keittotason kytkeminen päälle

■ Kosketa hipaisupainiketta ①.

Kaikki hipaisupainikkeet syttyvät.

Jollet tee mitään valintoja, koko keitto-taso kytkeytyy automaattisesti pois päältä muutaman sekunnin kuluttua.

Tehon säätäminen

Kattilantunnistus on kytketty vakioasetuksena pysyvästi päälle (ks. kappale "Ohjelmointi"). Kun keittotaso on kytketty päälle ja asetat keittoastian jollekin keittoalueelle, kaikki kyseisen keittoalueen numeroasteikon hipaisupainikkeet syttyvät.

■ Aseta keittoastia haluamallesi keitto-alueelle.
■ Valitse teho koskettamalla haluamasi tehon numeroa valitsemasi keitto-alueen numeroasteikosta.

Keittoalueen/Keittotason kyt-keminen pois päältä

■ Kytke keittoalue pois päältä kosketta-malla kyseisen keittoalueen numeroasteikon numeroa 0.
■ Kun haluat kytkeä koko keittotason ja samalla kaikki keittoalueet pois pääl-tä, kosketa hipaisupainiketta ①.

Jälkilämmön osoitin

Jokaisella keittoalueella on jälkilämmön osoitin, joka osoittaa keittoalueen olevan kuuma. Jälkilämpötilan mukaan numeroasteikon tehojen 1, 2 ja 3 yläpuolella näkyy piste.

Jälkilämmön osoittimen pisteet sammuvat yksi kerrallaan sitä mukaa kuin keittoalue jäähtyy. Viimeinen piste sammuu vasta, kun keittoalueeseen on täysin turvallista koskea.

⚠️ Kuumien keittoalueiden aiheutta- ma palovammojen vaara.

Keittoalueet ovat käytön jälkeen kuumia.

Älä koske keittoalueisiin, kun jälki-lämmön osoittimet palavat.

Tehon säätäminen - laajenne- tut tehot

■ Kosketa numeroasteikkoa kahden te- honumeron väliltä.

Koskettamaasi välitehoa edeltävä ja sitä seuraava hipaisupainike alkavat palaa kirkkaampina kuin muut hipaisupainik- keet.

Esimerkki:

Kun valitset välitehon "7.", hipaisupainikkeet 7 ja 8 palavat kirkkaampina kuin muut hipaisupainikkeet.

PowerFlex-keittoalueet

PowerFlex-keittoalueet yhdistyvät auto- maattisesti PowerFlex-alueeksi, kun asetat keittoalueille riittävän suuren val- mistusastian (ks. kappale Laitteen osat – Keittoalueiden tiedot). Aluetta ohja- taan etumaisen tai vasemmanpuoleisen PowerFlex-keittoalueen numeroasteikol- la (vaihtelee malleittain). Voit kytkeä PowerFlex-alueen päälle ja pois päältä myös manuaalisesti:

■ Kosketa hipaisupainiketta 8.

Valmistusastian sijoittaminen induktioalueelle

Katso kullekin keittoalueelle suositellut astioiden koot ja alueiden kytkemistiedot Keittoalueiden tiedot -taulukosta (ks. kappale Laitteen osat – Keittoalueiden tiedot).

PowerFlex-keittoalue

PowerFlex-keittoalue (yleispannu)

Alkukuumennusautomatiikka

Kun olet kytkenyt alkukuumennusautomatiikan päälle, keittoalue kuumenee aluksi suurimmalla teholla (alkukuumennusvaihe) ja kytkeytyy sitten valitsemallesi jatkokypsennysteholle automaattisesti. Alkukuumennusaika määräytyy valitsemasi jatkokypsennystehon perusteella (katso taulukkoa).

Alkukuumennusautomatiikan kytke- minen päälle

■ Kosketa haluamasi jatkokypsennystehon hipaisupainiketta niin pitkään, että laitteesta kuuluu merkkiääni ja hipaisupainike alkaa vilkkua.

Valitsemasi jatkokypsennystehon numero vilkkuu alkukuumennusajan aikana (ks. taulukko).

Jos käytät laajennettuja tehoja (ks. kappale "Ohjelmointi") ja valitset jonkin väli-tehon, välitehoa edeltävä ja sen jälkeinen numero vilkkuvat.

Jos muutat jatkokypsennystehoa kesken alkukuumennuksen, automatiikka kytkeytyy pois päältä.

Alkukuumennusautomatiikan kytke- minen pois päältä

■ Kosketa valitsemasi jatkokypsennystehon hipaisupainiketta.

tai

■ Valitse jokin toinen teho.

Jatkokypsennys-teho*	Alkukuumennus-aika[min:sek]
1 n. 0:15
1. n. 0:15
2 n. 0:15
2. n. 0:15
3 n. 0:25
3. n. 0:25
4 n. 0:50
4. n. 0:50
5 n. 2:00
5. n. 5:50
6 n. 5:50
6. n. 2:50
7 n. 2:50
7. n. 2:50
8 n. 2:50
8. n. 2:50
9	-

* Jatkokypsennystehot, joiden perässä näkyy piste, ovat käytössä vain, jos olet ottanut käyttöön laajennetut tehot (ks. kappale Ohjelmointi).

Booster

Keittoalueissa on TwinBooster-toiminto.

Booster-toiminnoilla voit nostaa tehoa kuumentaaksesi suuria määriä nopeasti, esim. kiehauttaaksesi vettä pastan keittämistä varten. Voit käyttää booster-te-hoa enintään 15 minuuttia kerrallaan.

Kun kytket booster-toiminnon päälle, käytössä olevien keittoalueiden asetukset voivat muuttua, ks. kappale Induktio – Tehonhallinta.

Voit käyttää booster-toimintoa enintään kahdella keittoalueella tai yhdellä PowerFlex-keittoalueella samanaikaisesti.

Jos otat boosterin käyttöön tilanteessa, jossa

• et ole valinnut mitään tehoa, teho vaihtuu automaattisesti tehoksi 9, kun booster-toiminto päättyy tai kyt-ketään pois päältä.
• olet valinnut jonkin tehon, teho vaihtuu automaattisesti viimeksi käyttämäksesi tehoksi, kun booster-toimin-to päättyy tai kytketään pois päältä.

TwinBoosterin kytkeminen päälle

Teho 1

■ Aseta valmistusastia haluamallesi keittoalueelle.
■ Valitse teho tarvittaessa.
■ Kosketa hipaisupainiketta B.

TwinBooster-tehon 1 merkkivalo • syt-tyy.

Teho 2

■ Aseta valmistusastia haluamallesi keittoalueelle.
■ Valitse teho tarvittaessa.
■ Kosketa hipaisupainiketta B kaksi kertaa.

TwinBooster-tehon 2 merkkivalo : syt- tyy.

TwinBoosterin kytkeminen pois pääl- tä

■ Kosketa hipaisupainiketta B niin monta kertaa, että merkkivalot sammuvat.

tai

■ Valitse jokin toinen teho.

Lämpimänäpito

Lämpimänäpitotehoa ei saa käyttää kylmien ruokien uudelleen lämmittämiseen, vaan juuri valmistuneen, vielä lämpimän ruuan lämpimänäpitoon.

Pisin lämpimänäpitoaika on 2 tuntia.

• Pidä ruokia lämpimänä niiden omissa valmistusastioissa (kattilassa/pannussa). Peitä valmistusastia kannella lämpimänäpidon ajaksi.
• Sekoita kiinteitä tai sakeita ruokia (perunamuusi, pataruoat) aika ajoin.
• Ruuan ravintoarvo alkaa heiketä heti elintarvikkeiden valmistamisen yhteydessä ja heikkeneminen jatkuu lämpimänäpidon aikana. Mitä kauemmin pidät ruokaa lämpimänä, sitä heikommaksi sen ravintoarvo käy. Pidä siksi lämpimänäpitojaksot mahdollisimman lyhyinä.

Lämpimänäpito käyttöön/pois käytöstä

■ Kosketa haluamasi keittoalueen hipaisupainiketta ....

Lämpimänäpitolämpötilat

Tehdasasetuksena lämpimänäpitolämpötilaksi on asetettu 85 °C. Voit muuttaa lämpimänäpitolämpötilaa (ks. kappale Ohjelmointi).

Käyttö Lämpötila	°C
Suklaan sulatus 50	-55
Kiinteiden ja sa-keiden nestemäis-ten ruokien lämpi-mänäpito	65–75
Esim. kirkaslie-misten keittojenlämpimänäpito	80–90

Lämpimänäpito liian korkeissa lämpötiloissa voi vaikuttaa haitallisesti lopputulokseen. Ruoan väri saattaa muuttua ja ruoka saattaa jopa pilaantua.

Liesituuletin

Liesituuletin kytkeytyy päälle automaattisesti, kun asetat jollekin keittoalueelle valmistusastian ja valitset jonkin tehon (Con@activity). Liesituulettimen teho säätyy automaattisesti keittoalueen tehon mukaan.

Voit ottaa Con@ctivity-toiminnon väliaikaisesti pois käytöstä.

Voit aina myös muuttaa liesituulettimen tehoa manuaalisesti. Normaaliin ruoan- valmistukseen riittävät imutehot 1 - 3. Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi Booster-tehon B.

Vinkki: Jotta höyryt poistuisivat tehokkaasti, aseta kattilan kannen ja kattilan väliin esim. puukauha, kun käytät yli 15 cm korkeita kattiloita.

Tehon valinta/Liesituulettimen kytke-minen pois päältä

■ Valitse teho koskettamalla haluamasi tehon numeroa numeroasteikosta.

■ Sammuta liesituuletin painamalla hi-paisupainiketta 0.

Jollet kytke liesituuletinta pois päältä, se sammuu itsestään 12 tunnin kuluttua siitä, kun viimeksi käytit sitä.

Con@ctivity-toiminnon poistaminen käytöstä

Liesituuletin on kytkeytynyt automaattisesti päälle.

■ Ota Con@ctivity pois käytöstä kos-kettamalla hipaisupainiketta 0.

■ Säädä teho sopivaksi.

Kun kytket keittotason pois päältä ja seuraavan kerran takaisin päälle Con@ctivity-toiminto on jälkeen käytössä.

Booster

Booster-tehon pisin sallittu käyntiaika on 10 minuuttia.

■ Voit keskeyttää booster-toiminnon milloin tahansa valitsemalla toisen tehon.

Jälkikäynti

Suosittelemme, että jätät liesituulettimen päälle muutaman minuutin ajaksi ruoanlaiton jälkeen. Aikaviive on tarpeen keittiöilmassa jäljellä olevien käryjen ja hajujen poistamiseksi. Valittavanasi on kaksi jälkikäyntiaikaa (5 minuuttia) ja (15 minuuttia). Jälkikäyn-titeho on sama kuin liesituulettimen teho silloin, kun kytkit jälkikäynnin päälle. Voit kuitenkin muuttaa tehoa jälkikäynnin aikana.

■ Kytke jälkikäyntitoiminto päälle kos- kettamalla hipaisupainiketta 📁 ^5 tai 📁 ^15 .
■ Kytke jälkikäyntitoiminto pois päältä koskettamalla hipaisupainiketta ^5 , ^15 tai 0.

Jos kytket keittotason pois päältä hi-paisupainikkeella ①, jälkikäynti jatkaa toimintaansa, kunnes jälkikäyntiaika on kulunut.

Kun haluat käyttää ajastinta, keittotason virran täytyy olla kytkettynä päälle. Voit valita ajan 1 minuutin (0:01) ja 9 tunnin 59 minuutin (9:59) väliltä.

Annat ajat minuutteina 59 minuuttiin saakka (0:59) ja yli 60 minuutin ajat tun-teina ja minuutteina. Valitse aika seuraa-vassa järjestyksessä: tunnit, minuuttien kymmenluvut, minuuttien ykkösluvut.

Esimerkki:

59 minuuttia = 0:59, valitse: 5-9 80 minuuttia = 1:20, valitse: 1-2-0

Kun valitset ensimmäisen numeron, ajastimen näyttö palaa yhtäjaksoisesti, kun valitset toisen numeron, ensimmäinen numero siirtyy vasemmalle ja kun valitset kolmannen numeron, ensimmäinen ja toinen numero siirtyvät vasemmalle.

Voit käyttää ajastinta kahteen tarkoitukseen:

• hälytyskellona munakellon tapaan
• kytkemään keittoalueen automaattisesti pois päältä.

Voit käyttää molempia toimintoja sa- manaikaisesti. Näytössä näkyy aina ly- hin aika ja hipaisupainike ⚙ (hälytyskel- lo) tai keittoalueen merkkivalo (auto- maattinen poiskytkentä) sykkii.

Jos haluat tarkistaa muiden taustalla toimivien toimintojen jäljellä olevia aikojja, kosketa hipaisupainiketta 🔒 tai ⏻. Jos olet asettanut poiskytkentääajan useammalle keittoalueelle, kosketa hipaisupainiketta ⏻ niin monta kertaa, että haluamasi keittoalueen merkkivalo alkaa sykkiä.

Hälytyskello

Hälytysaika asetetaan vasemmalla tai edessä vasemmalla olevalla numeroasteikolla (vaihtelee malleittain).

Hälytysajan asettaminen

■ Kosketa hipaisupainiketta ⚠.
Ajastimen näyttö alkaa vilkkua.
■ Valitse haluamasi aika.

Hälytysajan muuttaminen

■ Kosketa hipaisupainiketta ♘.
■ Valitse haluamasi aika.

Hälytysajan poistaminen

■ Kosketa hipaisupainiketta ⚠ niin pitkään, että ajastimen näytössä näkyy 0:00.

Keittoalueen automaattinen poiskytkentä

Voit valita ajan, jonka kuluttua keittoalue kytkeytyy automaattisesti pois päältä. Voit käyttää toimintoa kaikilla keitto-alueilla samanaikaisesti.

Aseta poiskytkentäaika aina sen keit-toalueen numeroasteikon painikkeilla, jonka haluat kytkeytyvän pois päältä automaattisesti.

Jos asettamasi aika on pidempi kuin sallittu enimmäiskäyttöaika, turvakatkaisin kytkee keittoalueen pois päältä automaattisesti kun sallittu enimmäiskäyttöaika on kulunut (ks. kappale Turvatoiminnot, Turvakatkaisu).

■ Valitse ensin haluamasi keittoalueen teho.
■ Kosketa hipaisupainiketta ⏻.

Merkkivalo alkaa vilkkua.

■ Aseta haluamasi aika.

■ Jos haluat ajastaa muutkin keitto-alueet kytkeytymään automaattisesti pois päältä, toimi samalla tavalla.

Jos olet ajastanut useita poiskytkentäaikoja, ajan näyttö näyttää lyhintä jäljellä olevaa aikaa ja vastaava merkkivalo vilkkuu. Muut merkkivalot palavat tällöin yhtäjaksoisesti.

■ Jos haluat tarkistaa muiden keitto-alueiden jäljellä olevat ajat, kosketa hipaisupainiketta ⏻ niin monta ker-taa, että haluamasi keittoalueen merkkivalo vilkkuu.

Poiskytkentäajan muuttaminen

■ Kosketa hipaisupainiketta 😊 niin monta kertaa, että haluamasi keitto-alueen merkkivalo vilkkuu.
■ Aseta haluamasi aika.

Polskytkentäajan poistaminen

■ Kosketa hipaisupainiketta ⏻ niin monta kertaa, että haluamasi keitto-alueen merkkivalo vilkkuu.

■ Kosketa numeroasteikon numeroa 0.

Stop&Go

Keittotasossa on Stop&Go-toiminto, jo- ka alentaa kaikkien päälle kytkettyjen keittoalueiden tehon samanaikaisesti teholle 1. Liesituulettimen teho ei alene, vaan saattaa joissain tapauksissa jopa nousta keittoalueiden tehon mukaan. Et voi muuttaa keittoalueiden tehoja tai ajastimeen asetettua aikaa, voit ainoastaan kytkeä keittotason pois päältä. Mahdolliset hälytysaika, poiskytkentääi- ka, booster-toiminnon aika ja alkukuu- mennusaika jatkavat kulumistaan. Kun kytket tämän toiminnon pois pääl- tä, keittoalueet alkavat jälleen toimia vii- meksi valitsemallasi teholla.

Jos et kytke toimintoa pois päältä 1 tunnin kuluessa, keittotaso kytkeytyy automaattisesti pois päältä.

Ottaminen käyttöön/pois käytöstä

■ Kosketa hipaisupainiketta II/▶.

Käytä tätä toimintoa, jos pelkäät ruokien kiehuvan yli.

Recall-toiminto

Jos satut joskus kytkemään keittotason epähuomiossa pois päältä kesken ruoanlaiton, tällä toiminnolla voit palauttaa ("recall") kaikki asetukset nopeasti takaisin. Keittotaso on kuitenkin kytkettävä päälle 10 sekunnin kuluessa pois päältä kytkemisestä.

■ Kytke keittotaso takaisin päälle.

Aiemmin valittuna olleet tehot vilkkuvat.

■ Kosketa heti jonkin vilkkuvan tehon numeroa.

Kaikki keittoalueet ja ajastin jatkavat toimintaansa entisin asetuksin.

Pyyhkimissuoja

Voit lukita keittotason hipaisupainikkeet 20 sekunnin ajaksi esim. keittotason pinnan pyyhkimistä varten. Hipaisupainike ① ei kuitenkaan lukitu.

Ottaminen käyttöön

■ Kosketa hipaisupainiketta 🏠.

Ajastimen näyttö alkaa laskea aikaa taaksepäin.

Ottaminen pois käytöstä

■ Kosketa hipaisupainiketta 📄 niin kauan, että ajastimen näyttö sammuu.

Esittelytila

Tätä toimintoa voi myymälöissä käyttää laitteen esittelyyn ilman, että keitto-alueet kuumenevat.

Ottaminen käyttöön/pois käytöstä

■ Kytke keittotaso päälle.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa sen jälkeen samanaikaisesti hipaisupainikkeita 0 ja 2 noin 6 sekunnin ajan.

Ajastimen näytössä vilkkuvat vuorotellen dE ja On (esittelytila käytössä) tai OFF (esittelytila pois käytöstä).

Keittotason tietojen tarkistaminen

Voit halutessasi tarkistaa keittotason tyyppinumeron ja ohjelmistoversion. Keittoalueilla ei tällöin saa olla keittoastioita.

Tyyppinumero

■ Kytke keittotaso päälle.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa sen jälkeen samanaikaisesti hipaisupainikkeita 0 ja 4.

Ajastimen näytössä vilkkuu vuorotellen 2 numeroa:

Esimerkki: 12 ja 34 vilkkuvat vuorotellen = KM 1234

Ohjelmistoversio

■ Kytke keittotaso päälle.
■ Kosketa minkä tahansa numeroasteikon hipaisupainiketta 0.
■ Kosketa sen jälkeen samanaikaisesti hipaisupainikkeita 0 ja 3.

Ajastimen näyttöön tulee numeroja:

Esimerkki: 2:00 = Ohjelmistoversio 2.00

Käytönesto/Turvalukitus

Turvalukitus kytkeytyy pois päältä, jos huoneistossa on ollut sähkökatko.

Keittotason käytön estävä lukitus ja turvalukitus estävät keittotason, keitto-alueiden ja liesituulettimen päälle kytkemisen tai säätöjen muuttamisen vahingossa.

Käytön estävän lukituksen voit kytkeä päälle, kun keittotaso on pois päältä. Tällöin et voi kytkeä keittotasoa päälle etkä käyttää ajastinta. Asetettu hälytysaika jatkaa kulumistaan. Keittotaso on ohjelmoitu siten, että käytön estävä lukitus täytyy aktivoida manuaalisesti. Voit muuttaa ohjelmointia siten, että käytön estävä lukitus aktivoituu auto-maattisesti 5 minuutin kuluttua siitä, kun keittotaso on kytketty pois päältä (ks. kappale “Ohjelmointi”).

Voit kytkeä turvalukituksen päälle, kun keittotaso on kytketty päälle. Tällöin voit käyttää keittotasoa vain rajoitetusti:

- Voit kytkeä keittoalueet, liesituulettimen ja koko keittotason ainoastaan pois päältä, mutta et enää uudelleen päälle.

- Asetettua hälytysaikaa voi kuitenkin muuttaa.

Jos kosketat jotain lukittua hipaisupainiketta, kun lukitus on kytketty päälle, keittotasosta kuuluu merkkiääni ja ajastimen näytössä näkyy muutaman sekunnin ajan LOC.

Käytöneston aktivoiminen

■ Kosketa hipaisupainiketta ① 6 sekunnin ajan.

Ajastimen näyttö alkaa laskea aikaa taaksepäin. Kun aika on kulunut loppuun, ajastimen näytössä näkyy LOC. Käytönesto on kytketty päälle.

Käytöneston kytkeminen pois päältä

■ Kosketa hipaisupainiketta ① 6 sekunnin ajan.

Ajastimen näyttöön ilmestyy hetkek- si LOC ja näyttö alkaa laskea sekunteja taaksepäin. Kun aika on kulunut lop- puun, käytönesto on kytketty pois pääl- tä.

Turvalukituksen kytkeminen päälle

■ Kosketa samanaikaisesti hipaisupainikkeita ⏻ ja II/▶ noin 6 sekunnin ajan.

Ajastimen näyttö alkaa laskea sekunteja taaksepäin. Kun aika on kulunut loppuun, ajastimen näytössä näkyy LOC. Turvalukitus on nyt kytketty päälle.

Turvalukituksen kytkeminen pois päältä

■ Kosketa samanaikaisesti hipaisupainikkeita ⏻ ja II/▶ noin 6 sekunnin ajan.

Ajastimen näyttöön ilmestyy hetkek- si LOC ja näyttö alkaa laskea sekunteja taaksepäin. Kun aika on kulunut lop- puun, turvalukitus on pois toiminnasta.

Turvakatkaisu

Hipaisupainikkeita on peitettynä

Keittotaso kytkeytyy automaattisesti pois päältä, jos yksi tai useampia hipaisupainikkeita on peitettynä yli 10 sekunnin ajan, esim. sormella, ylikiehuneella ruoalla tai päälle asetetulla esineellä. Hipaisupainikkeen ① yläpuolella vilkkuu lyhyesti Ć ja laitteesta kuuluu merkkiääni.

Kun poistat ylimääräiset esineet ja/tai likaantumat, £ sammuu ja keittotaso on jälleen käyttövalmis.

Olet käyttänyt jotain keittoaluetta liian pitkään.

Jos jokin keittoalue on päällä epätavallisen pitkän ajan, turvakatkaisin kytkee sen pois päältä. Turvakatkaisuaika vaihtelee valitun tehon mukaan. Kun aika ylittyy, keittoalue kytkeytyy pois päältä ja jälkilämmönosoitin syttyy. Keittoalue on jälkeen käyttövalmis, kun kytket sen pois päältä ja uudelleen pälle.

Keittotason turvatasoksi on tehtaalla ohjelmoitu 0. Tarvittaessa voit ottaa käyttöön korkeamman turvatason, jolloin keittoalueiden enimmäiskäyttöajat lyhenevät (ks. taulukko).

Keittoalueen teho*	Enimmäiskäyttöaika [h:min]
	Turvataso
	0** 1 2
1 10:00	8:00 5:00
1. 10:00	7:00 4:00
2/2. 5:00	4:00 3:00
3/3. 5:00	3:30 2:00
4/4. 4:00	2:00 1:30
5/5. 4:00	1:30 1:00
6/6. 4:00	1:00 0:30
7/7. 4:00	0:42 0:24
8 4:00 0:	30 0:20
8. 4:00 0:	30 0:18
9 1:00 0:	24 0:10

* Tehot, joiden jäljessä näkyy piste, ovat käytössä vain jos olet ottanut käyttöön laa-jennetut tehot (ks. kappaletta Tehoalue).
** Tehdasasetus

Ylikuumenemissuoja

Kaikissa induktiokäämeissä ja laitteen jäähdytysvastuksessa on ylikuumene-missuoja. Jos induktiokäämi ja/tai jäähdytysvastus kuumenee liikaa, ylikuumenemissuoja aiheuttaa jonkin seuraavista toiminnoista:

Induktiokäämit

• Mahdollinen booster-toiminto kytkeytyy pois päältä.
• Valitsemasi teho alenee.
• Keittoalue kytkeytyy automaattisesti pois päältä. Ajastimen näytössä vilk- kuvat vuorotellen Err ja 044.

Kun virheilmoitus on sammunut, voit käyttää keittoaluetta taas tavalliseen tapaan.

Jäähdytysvastus

• Mahdollinen booster-toiminto kytkeytyy pois päältä.
• Valitsemasi teho alenee.
• Keittoalueet kytkeytyvät automaattisesti pois päältä.

Kun jäähdytysvastus on jäähtynyt riittävästi, voit kytkeä keittoalueet takaisin päälle tavalliseen tapaan.

Ylikuumenemissuoja voi laueta seuraavissa tapauksissa:

• Kuumennat kattilaa tai pannua tyhjä-nä.
• Kuumennat rasvaa tai öljyä suurella teholla.
• Ilmanvaihto keittotason alapuolella on riittämätön.
• Kytket kuuman keittoalueen takaisin päälle sähkökatkon jälkeen.

Jos ylikuumenemissuoja laukeaa uudelleen, vaikka olet poistanut häiriön aiheuttaneen syyn, ota yhteys valtuutettuun huoltoliikkeeseen.

Voit muuttaa keittotasosi ohjelmointia omien tarpeidesi mukaan. Voit muuttaa useita asetuksia peräjälkeen.

Kun siirryt ohjelmointitilaan, symboli ⏻ tulee näkyviin ja ajastimen näyttöön syt- tyy PC. Muutaman sekunnin jälkeen ajastimen näytössä vilkkuvat vuoronperään P:01 (ohjelma 01) ja C:01 (koodi).

Ohjelmoinnin muuttaminen

Ohjelmointitoiminnon valinta

Hipaisupainike II/▶ sijaitsee noin 1 cm (etusormen paksuuden verran) vasem-malle hipaisupainikkeesta ①.

■ Varmista että keittotaso on pois päältä ja kosketa samanaikaisesti hipaisupainikkeita ① ja II/▶ niin kauan, että symboli ⏻ tulee näkyviin ja ajastimen näytössä näkyy PC.

Ohjelman valitseminen

Jos ohjelman numerossa on kaksi numeroa, valitse numeroasteikosta ensin kymmenluku.

■ Kun näytössä näkyy ohjelman numero (esim. P:01), kosketa hipaisupainiketta ⚙ niin monta kertaa, että haluamasi ohjelman numero näkyy näytössä, tai kosketa haluamasi ohjelman numeroa numeroasteikosta.

Koodin valitseminen

■ Kun näytössä näkyy koodi (esim. [::01]), kosketa hipaisupainiketta ⏻ niin monta kertaa, että haluamasi koodin numero näkyy näytössä, tai kosketa haluamasi koodin numeroa numeroasteikosta.

Asetusten tallennus

■ Kun valitsemasi ohjelma näkyy näytössä (esim. P:01), kosketa hipaisupainiketta ① niin kauan, että kaikki merkkivalot sammuvat.

Asetuksista poistuminen tallentamat-ta

■ Kun näytössä näkyy koodi (esim. [::0]), kosketa hipaisupainiketta ① niin kauan, että kaikki merkkivalot sammuvat.

Ohjelmointi

Ohjelmoitava toiminto^1		Koodi^2	Asetukset
P:01	Esittelytila	C:00	Esittelytila ei käytössä
		C:01	Esittelytila kytketty päälle3
P:03	Tehdasasetus	C:00	Tehdasasetuksia ei palauteta
		C:01	Tehdasasetukset palautetaan
P:04	Keittoalueiden tehojen määrä	C:00	9 tehoa + booster
		C:01	17 tehoa + booster4
P:06	Painikeääni	C:00	pois5
		C:01	hiljainen
		C:02	keskikova
		C:03	kova
P:07	Ajastimen merkkiääni	C:00	pois
		C:01	hiljainen
		C:02	keskikova
		C:03	kova
P:08	Käytön estävä lukitus	C:00	Lukitus kytketään päälle aina käsin
		C:01	Lukitus kytkeytyy päälle automaatti- sesti
P:09	Enimmäiskäyttöaika	C:00	Turvataso 0
		C:01	Turvataso 1
		C:02	Turvataso 2
P:10	WLAN-kirjaaminen	C:00	ei aktiivinen/pois käytöstä
		C:01	aktiivinen, ei konfiguroitu
		C:02	aktiivinen ja konfiguroitu (ei valittavis- sa, näkyy, jos yhteydenmuodostus onnistui)
		C:03	Yhteyden muodostaminen WPS-pai- nikkeella mahdollista
		C:04	WLAN asetukset palautetaan alkuti- laan (C:00)
		C:05	Suora WLAN-yhteys keittotason ja ulkoisen liesituulettimen välillä il- man Miele App -sovellusta (Con@cti- vity 3.0)
P:12	Hipaisupainikkeiden reagoin- tinopeus	C:00	hidas
		C:01	normaali
		C:02	nopea
P:15	Kattilantunnistus kytketty pysy- västi päälle	C:00	ei käytössä
		C:01	käytössä

Ohjelmointi

Ohjelmoitava toiminto^1		Koodi^2	Asetukset
P:25	Lämpimänäpito-toiminnon lämpötila	C:00	50 °C
		C:01	55 °C
		C:02	60 °C
		C:03	65 °C
		C:04	70 °C
		C:05	75 °C
		C:06	80 °C
		C:07	85 °C
		C:08	90 °C

^1 Ohjelmoitavat toiminnot, joita ei ole lueteltu, eivät ole käytössä.
^2 Tehdasasetuksena valitun vaihtoehdon koodi näkyy lihavoituna.
3 Kun kytket keittotason päälle, ajastimen näytössä näkyy dE muutaman sekunnin ajan.
^4 Tekstissä ja taulukoissa laajennetut tehot on selkeyden vuoksi merkitty pisteellä tehon numeron perässä.
^5 Virtakytkimen painikeääni ei kytkeydy pois käytöstä.

Normin EN 60350-2 mukaisia kokeiluruokia

Tehdasasetuksena käytössä on 9 tehoa.

Ota norminmukaisten testien ajaksi käyttöön laajennetut tehot (ks. kappale Ohjelmointi).

Kokeiluruoka	Astian pohjan ∅ (mm)	Kansi	Keittoalueen teho
			Esilämmitys	Kypsennys
Öljyn kuumennus 150 ei –	1–2
Ohukaiset 180	(kerrospohja)	ei 9 5	-7.
Pakasteranskanperunoiden uppopaisto	normin mukainen ei 9 9

⚠️ Kuumien keittoalueiden aiheutta- ma palovammojen vaara.
Keittoalueet ovat käytön jälkeen kuumia.
Kytke keittotaso pois päältä.
Anna keittoalueiden jäähtyä ennen keittotason puhdistamista.

⚠️ Rakenteisiin tunkeutuvan kosteuden aiheuttamien vaurioiden vaara.

Höyrypuhdistimen höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun.

Älä siksi koskaan käytä höyrypuhdistimia keittotason puhdistukseen.

Kaikki pinnat voivat värjäytyä pysyvästi, jos käytät vääränlaisia puhdistusaineita. Pinnat naarmuuntuvat herkästi.

Älä missään tapauksessa jätä pintaan puhdistusaineiden jäämiä!

Älä käytä hankaavia tai naarmuttavia puhdistusaineita.

■ Puhdista keittotaso jokaisen käyttökerran jälkeen.
■ Kuivaa keittotaso aina kun olet pyyh- kinyt sen kostealla. Näin vältyt kalkki- jäämiltä.

Epäsopivat puhdistusaineet ja -välineet

Jotta pinnat eivät vahingoittuisi, älä käytä puhdistuksessa:

• käsiastianpesuainetta
• soodaa, alkalia, ammoniakkia, happoa tai klooria sisältäviä puhdistusaineita
• kalkkia irrottavia puhdistusaineita
• tahran- tai ruosteenpoistoainetta
• hankaavia puhdistusaineita, esim. hankausjauhetta, nestemäistä hankausainetta, puhdistuskiviä
• liuotinaineita sisältäviä puhdistusaineita
• astianpesukoneen pesuaineita
• grillin- tai uuninpuhdistusaineita
• lasinpuhdistusaineita
• hankaavia kovia sieniä tai harjoja (ku- ten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaine- jäämiä)
• ihmesieniä (taikasieniä)

Keraamisen lasipinnan puhdistus

⚠️ Terävien esineiden aiheuttamien vaurioiden vaara.

Keittotason ja työtason välinen tiivistenauha voi vahingoittua.

Keraamisen lasipinnan ja kehysten välinen tiivistenauha voi vahingoittua. Älä käytä puhdistukseen mitään teräviä välineitä.

Käsiastianpesuaine ei poista kaikkia likaantumia ja jäämiä keraamiselta pinnalta. Lisäksi astianpesuaineesta jää lasiin sinertäviä läikkiä. Näitä värjääntymiä on myöhemmin mahdoton poistaa.

Puhdista keraaminen lasipinta säänöllisesti tarkoitukseen kehitetyllä keraamisen keittotason puhdistusaineella.

■ Poista karkea lika kostealla liinalla, kiinnitarttunut lika puhdistuskaapimen avulla.
■ Puhdista keraaminen lasipinta lopuksi Mielen keraamisten tasojen ja teräspintojen puhdistukseen tarkoitetulla puhdistusaineella (ks. kappale Erikseen ostettavat lisävarusteet – Puhdistus- ja hoitoaineet) tai muulla keraamisten keittotasojen puhdistukseen tarkoitetulla aineella sekä talouspaperilla tai puhtaalla liinalla. Älä levitä puhdistusainetta kuumalle keittotasolle, sillä siitä voi jäädä pysyviä läikkiä. Noudata puhdistusainevalmistajan ohjeita.
■ Poista puhdistusainejäämät kostealla liinalla ja kuivaa pinta lopuksi.

Muutoin puhdistusainejäämät palavat kiinni seuraavilla käyttökerroilla ja vahingoittavat laitteen keraamista lasipintaa. Poista puhdistusainejäämät tarkasti.

■ Puhdista kalkin, veden ja alumiinijäämien aiheuttamat (metallinhohtoiset) tahrat keraamisten tasojen ja teräspintojen puhdistukseen tarkoitetulla puhdistusaineella.

⚠️ Kuumien keittoalueiden aiheutta- ma palovammojen vaara.

Keittoalueet kuumenevat käytön aikana.

Suojaa kätesi esim. patakintailla, ennen kuin alat kaapia kuumalle lasipinnalle joutunutta sokeria, muovia tai alumiiinifoliota pois puhdistuskaapimella.

■ Jos kuumalle lasipinnalle joutuu so- keria, muovia tai alumiinifoliota, kytke laite välittömästi pois päältä.
■ Kaavi lasipinnalle joutuneet aineet heti pois puhdistuskaapimen avulla keittotason ollessa vielä kuuma.
■ Kun keittotaso on ehtinyt jäähtyä, puhdista keraaminen lasipinta vielä edellä kerrotulla tavalla.

Rasvansuodatin/Imuritilä

DownDraft-liesituulettimen imuritilä ja uudelleenkäytettävä, metallinen rasvan-suodatin keräävät keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja estävät siten liesituuletinta likaantumasta. Kertynyt rasva kovettuu ajan mittaan, mikä vaikeuttaa puhdistusta. Siksi suosittelemme, että puhdistat rasvansuodattimen 3–4 viikon välein.

Likainen rasvansuodatin aiheut-lipalovaaran.

Suodattimeen kertynyt rasva voi syt- tyä palamaan.

Puhdista rasvansuodatin säännöllisesti.

Imuritilän irrotus

Imuritilän vaurioitumisen vaara.

Vedä imuritilä pystysuoraan ylöspäin ulos keittotason liesituulettimesta.

■ Ota ritilästä kiinni tankojen keskeltä.
■ Vedä riti lä pystysuoraan ylöspäin pois paikaltaan.

Rasvansuodattimen irrottaminen

■ Irrota imuritilä.
■ Nosta rasvansuodatin ylös. Varo ettei rasvansuodatin pääse kaatumaan.
■ Kaada rasvansuodattimen pohjalle kertynyt neste pois.

Rasvansuodattimen asennus

Rasvansuodattimen etureunassa on symboli. Nuoli osoittaa oikealle tai va-semmalle.

■ Aseta rasvansuodatin niin päin, että aukon nuoli osoittaa laitteen sisä- osaan päin.

Rasvansuodattimen ja imuritilän pesu käsin

■ Puhdista rasvansuodatin ja imuritilä astiaharjalla lämpimässä vedessä, johon olet lisännyt mietoa astianpesuai-netta. Älä käytä käsiastianpesuaineita laimentamattomina.

Rasvansuodattimen ja imuritilän pesu astianpesukoneessa

■ Aseta imuritilä alakoriin mahdollisimman pystysuoraan asentoon.
■ Aseta rasvansuodatin alakoriin pohja-puoli ylöspäin. Varmista, että suihku- varsi pääsee pyörimään vapaasti.
- Käytä kotitalouskäyttöön tarkoitettua astianpesuainetta.
■ Valitse pesuohjelma, jonka pesulämpötila on enintään:
- 55 °C, kun peset imuritilän
- 65 °C, kun peset rasvansuodattimen

Käyttämäsi astianpesuaineen mukaan rasvansuodattimen sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaikutusta rasvansuodattimen toimintaan.

Liesituulettimen keräysastia

Keräysastia kerää ylimääräisen nesteen, joka on päässyt liesituulettimeen ylikiehumisen ja yliloiskumisen vuoksi. Puh- dista astia säännöllisesti.

- Nosta rasvansuodatin irti ja puhdista se kappaleen Puhdistus ja hoito – Rasvansuodatin/Imuritilä ohjeiden mukaisesti.

• Pidä keräysastiasta kiinni ja avaa sen 4 lukitsinta (2 oikealla ja 2 vasemmal-la puolella). Pidä keräysastiaa vaaka-suorassa ja irrota se varovasti laitteen ulkovaipasta.
  ■ Kaada neste pois.
  ■ Puhdista ja kuivaa keräysastia.
  ■ Puhdista ja kuivaa samalla kaikki lie-situulettimen sisäosat, joihin pääset käsiksi.
  ■ Kiinnitä keräysastia takaisin laitteen ulkovaippaan.
  ■ Aseta puhdistettu rasvansuodatin ja lopuksi imuritilä takaisin paikoilleen.

Liesituulettimen sisäosat

■ Muista puhdistaa myös liesituulettimen sisäosat ennen kuin asetat rasvansuodattimen takaisin paikalleen. Näin ehkäiset tulipalon vaaraa.

Rasvansuodattimen käyttötun- tilaskurin nollaus

Kun olet puhdistanut rasvansuodattimen, sinun on nollattava rasvansuodattimen käyttötuntilaskuri.

■ Kosketa hipaisupainiketta Ⓧ 3 sekunnin ajan.

Hipaisupainike sammuu.

Aktiivihilisuodattimen elvytys

Aktiivihilisuodatin on elvytettävä 120 käyttötunnin jälkeen. Hipaisupainike 🌐 tulee näkyviin.

■ Elvytä aktiivihilisuodatin ilmankierrä- tyslaatikon käyttö- ja asennusohjeiden mukaisesti.

Aktiivihilisuodattimien käyttö- tuntilaskurin nollaus

■ Kosketa hipaisupainiketta Ⓧ 3 sekunnin ajan.

Hipaisupainike sammuu.

Useimmat päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle.

Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian mahdollinen syy.

Ongelma Syy ja toimenpide
Keittotaso tai keitto-alueet eivät kytkeydy päälle.	Keittotaso ei saa virtaa.■ Varmista ettei laitteen sulake ole lauennut. Ota yhteyttä sähköasentajaan tai Miele-huoltoon (ks. tarvittava sulakekoko laitteen arvokilvestä).
	Kyseessä voi olla tekninen häiriö.■ Irrota laite sähköverkosta noin 1 minuutin ajaksi jollain seuraavista tavoista:- kytke automaattisulake pois päältä tai kierrä su-lake kokonaan irti sulaketaulusta tai- kytke vikavirtasuojakytkin pois päältä.■ Ellei keittotaso kytkeydy päälle vielä sittenkään,kun kytket sulakkeen/vikavirtasuojakytkimen takai-sin päälle, ota yhteyttä sähköalan ammattilaiseen tai Miele-huoltoon.
Kun käytät uutta keitto-tasoa ensimmäistä ker-taa, siitä muodostuu ha-jua ja höyryä.	Metalliset osat on suojattu hoitoaineella. Hoitoaine saattaa aiheuttaa ohimenevää käryä ja höyryä keitto-tason ensimmäisellä kuumennuskerralla. Myös induktiokäämien materiaali aiheuttaa käryä ensimmäisten käyttötuntien aikana. Käryn muodostuminen vähenee seuraavilla käyttökerroilla ja loppuu vähitellen koko-naan. Käryn ja mahdollisen höyryn muodostuminen on ohimenevä ilmiö, joka ei ole merkki mistään vir-heellisistä kytkennöistä tai laitteessa olevasta viasta.Ne eivät ole myöskään terveydelle haitallisia.
Valitsemasi tehon nu-mero alkaa vilkkua.	Keittoalueella ei ole astiaa tai astia on väääränlaista materiaalia.■ Käytä oikeanlaista astiaa (ks. kappale Induktio - Valmistusastiat).
Kun kytket keittotason pälle tai kosketat jo-tain hipaisupainiketta,ajastimen näytössä nä-kyyLOCmuutaman se-kunnin ajan.	Käytön estävä lukitus/turvalukitus on kytketty päälle.■ Poista käytön estävä lukitus tai turvalukitus käy-töstä (ks. kappale Turvatoiminnot - Käytön estävä lukitus/Turvalukitus).
Keittotaso on kytkeyty-nyt automaattisesti pois pälltä. Kun kytket sen takaisin päälle, virtakytkimen 1yläpuolelle il-mestyyC.	Yksi tai useampia hipaisupainikkeita on ollut peitetty-nä, esim. sormella, ylikiehuneella ruoalla tai päälle asetetulla esineellä.■ Poista likaantumat ja/tai ylimääräiset esineet (ks. kappale Turvatoiminnot - Turvakatkaisu).
Kun kytket keittotason pälle, ajastimen näytössä näkyydEhetken ajan. Keittoalueet eivät kuumene.	Keittotaso on esittelytilassa.■ Kosketa minkä tahansa numeroasteikon hipaisu-painiketta 0.■ Kosketa sitten samanaikaisesti hipaisupainikkeita 0 ja 2 niin kauan, että ajastimen näytössä vilkkuvat vuorotellen dEja OFF.
Keittoalue kytkeytyy automaattisesti pois pääl-tä.	Olet käyttänyt sitä liian pitkään.■ Kytke keittoalue takaisin päälle (ks. kappale Turva-toiminnot - Turvakatkaisu).
Keittoalue tai koko keit-totaso kytkeytyy auto-maattisesti pois päältä.	Ylikuumenemissuoja on lauennut.■ Ks. kappale Turvatoiminnot - Ylikuumenemissuoja.
Booster-toiminto kyt-keytyy itsestään pois pälltä liian aikaisin.	Ylikuumenemissuoja on lauennut.■ Ks. kappale Turvatoiminnot - Ylikuumenemissuoja.
Keittotaso ei toimi valit-semallasi teholla tar-peeksi tehokkaasti.	Ylikuumenemissuoja on lauennut.■ Ks. kappale Turvatoiminnot - Ylikuumenemissuoja.
Valitsemasi keittoalueen teho 9 alenee itsestään, kun valitset keitto-alueen parina toimivalle keittoalueelle myös te-hon 9 samanaikaisesti.	Kun käytät pareina toimivia keittoalueita samanaikai-sesti teholla 9, keittoalueiden nimelliskokonaisteho saattaa ylittyä.■ Käytä jotain toista keittoaluetta.
Alkukuumennusauto-matiikkaa käyttäessäsi valmistusastian sisältö ei ala kiehua lainkaan tai kiehuu vain heikosti.	Keität kerralla tavallista suuremman määrän ruokaa.■ Jatka kuumennusta suurimmalla teholla ja säädä sitten tehoa käsin pienemmälle.
	Valmistusastia johtaa huonosti lämpöä.■ Käytä jotain toista valmistusastiaa, joka johtaa pa- remmin lämpöä.
Keittotasosta kuuluu ääntä, vaikka olet kyt-kenyt sen pois päältä.	Jäähdytyspuhallin jatkaa toimintaansa, kunnes keit- totaso on jäähtynyt tarpeeksi, ja kytkeytyy sitten pois päältä automaattisesti.
Ajastimen näytössä vilkkuvat vuorotellen Err ja 30 ja laitteesta kuuluu merkkiääni.	Keittotason sähköliitäntä on kytketty väärin.■ Irrota keittotaso sähköverkosta.■ Ota yhteys huoltoon. Keittotason sähköliitäntä on tehtävä mukana toimitetun sähkökytkentäkaavion mukaisesti.
Ajastimen näytössä vilkkuu 1 ja numero, esim. 1-0, vuorotellen 3-numeroisen luvun kanssa.	Keittotason toimintahäiriö■ Irrota keittotaso kokonaan sähköverkosta noin 1 minuutin ajaksi.■ Jos häiriö toistuu, kun liität laitteen takaisin sähkö- verkkoon, ota yhteys valtuutettuun Miele-huolto- liikkeeseen.
Ajastimen näytössä Err vilkkuu vuorotellen nu- meroiden kanssa	Err044Ylikuumenemissuoja on lauennut.■ Ks. kappale Turvatoiminnot – Ylikuumenemissuoja.
	Err047, Err048 tai Err049Jäähdytyspuhallin on jumissa tai siinä on jokin vika.■ Tarkista, estääkö jokin esine jäähdytyspuhaltimen pyörimisen.■ Poista kyseinen esine.■ Jos virheilmoitus näkyy tästä huolimatta, ota yh- teys valtuutettuun Miele huoltoliikkeeseen.
	Err ja muita numeroitaElektroniikan toimintahäiriö.■ Irrota keittotaso kokonaan sähköverkosta noin 1 minuutin ajaksi.■ Jos häiriö toistuu, kun liität laitteen takaisin sähkö- verkkoon, ota yhteys valtuutettuun Miele huoltoliik- keeseen.
Liesituulettimeen on päässyt nestettä.	Liesituulettimeen on päässyt imuritilän kautta nestettä ylikiehumisen tai yliloiskumisen vuoksi.Rasvansuodattimen pohjaosaan mahtuu enintään noin 250 ml nestettä. Jos nestettä on tätä enemmän, liesituulettimen ulkovaipan alla olevaan keräysastiaan mahtuu vielä toiset 250 ml nestettä.■ Kytke liesituuletin pois päältä.■ Puhdista rasvansuodatin, keräysastia ja liesituulettimen sisäosat (ks. Puhdistus ja hoito).
Liesituulettimen imute-ho on heikentynyt. Liesituulettimen käyntiääni on normaalia kovempi.	Lieistuuletin on imenyt sisäänsä ylimääräisiä esineitä (esim. talouspaperi).■ Kytke liesituuletin pois päältä.■ Nosta rasvansuodatin ylös (ks. Puhdistus ja hoito).■ Poista ylimääräiset esineet rasvansuodattimesta.
Hipaisupainike syt-tyy.	Aktiivihilisuodatin on elvytettävä.■ Jos käytät liesituuletinta huonetilaan palauttavana, elvytä aktiivihilisuodatin ilmankierrätyslaatikon käyttö- ja asennusohjeiden mukaisesti. Muista sa-malla nollata käyttötuntilaskuri (ks. tämän käyttö-ohjeen kappale Puhdistus ja hoito – Aktiivihilisuodattimen käyttötuntilaskurin nollaus).■ Jos käytät tätä liesituuletinta hormiin poistavana, muista nollata käyttötuntilaskuri (ks. kappale Puh-distus ja hoito – Aktiivihilisuodattimen käyttötuntilaskurin nollaus).
Hipaisupainike syt-tyy.	Rasvansuodatin tulee puhdistaa.■ Puhdista se kappaleen Puhdistus ja hoito – Ras-vansuodatin/Imuritilä ohjeiden mukaisesti.

Miele on kehittänyt laajan valikoiman lisävarusteita sekä puhdistus- ja hoitotuotteita, jotka on sovitettu Mielen laitteisiin optimaalisella tavalla.

Voit hankkia näitä tuotteita kätevimmin Mielen verkkokaupasta.

Voit hankkia kaikkia tuotteita myös Miele-huollosta (katso tämän käyttöoh-jeen takakansi) tai Miele-kauppiaaltasi.

Keitto-/paistoastiat

Mielellä on laaja valikoima valmistus- ja paistoastioita. Ne sopivat toiminnaltaan ja mitoiltaan täydellisesti Mielen laitteisiin. Yksityiskohtaisia tietoja löydät Mie- len verkkosivuilta.

Puhdistus- ja hoitoaineet

Keraamisten tasojen ja teräspintojen puhdistusaine 250 ml

Poistaa pinttyneitä likaantumia, kalkki-tahroja ja alumiinijäämiä.

Mikrokuituliina

Sormenjälkien ja kevyiden tahrojen pyyhkimiseen.

Turvallisuusohjeita asentamista varten

⚠️ Virheellisen asennuksen aiheuttamien vahinkojen vaara.
Keittotaso voi vahingoittua, jos sijoitat sen paikalleen väärin.
Jätä keittotason asennus alan ammattilaisen tehtäväksi.

⚠️ Sähköiskuvaara.

Asiaton sähköliitäntä voi aiheuttaa sähköiskun.

Anna sähköalan ammattilaisen liittää keittotaso sähköverkkoon.

⚠️ Putoavien esineiden aiheuttama vaurioiden vaara.

Keittotaso voi vahingoittua sen yläpuolisten yläkaappien ja liesituulettimen asennuksen yhteydessä.

Asenna siksi keittotaso paikalleen vasta, kun yläkaapit ja liesituuletin on ensin asennettu.

Työtason pinnoitteen on oltava liimattu kuumuutta kestävällä (100 °C) liima-aineella, jottei pinnoite irtoa tai menetä muotoaan. Seinän ja keittotason väliin tulevien listojen on oltava kuumuutta kestäviä.
Keittotasoa ei saa asentaa kylmälaitteiden, astianpesukoneen eikä pesukoneen tai kuivausrummun yläpuolelle.
Tämän keittotason viereen ei saa asentaa kaasukeittotasoa.
Keittotason saa asentaa ainoastaan sellaisten uunien päälle, joissa on höyryn jäähdytysjärjestelmä.
▶ Verkkoliitäntäjohto on asennettava siten, ettei kukaan pääse koskemaan siihen asennuksen jälkeen.
Keittotason verkkoliitäntäjohto ei saa joutua kosketuksiin liikkuvien keittiökalusteiden osien (esim. vetolaatikosto) kanssa eikä johtoon saa kohdistua minkäänlaista mekaanista rasitusta.
Noudata seuraavilla sivuilla annettuja turvaetäisyyksiä.
Käytä vain tulenkestävästä materiaalista valmistettuja poistoilma-putkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä.

Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tuli-sija.
Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käytössä, noudata paikkakuntasi nuohoojan antamia määräyksiä.
Poistoilmaa ei saa johtaa alakaappiin, kaappi voisi vahingoittua. Poistoilma on johdettava hormin kautta ulos (käyttö hormiin poistavana) tai ilmankierrätyslaatikon kautta takaisin huoneeseen (käyttö huonetilaan palauttavana).

Turvaetäisyydet

Turvaetäisyys keittotason yläpuolella

Keittotason ja sen yläpuolelle asennettavan liesituulettimen väliin on jätettävä liesituuletinvalmistajan suosittelema turvaväli.

Jos liesituulettimen valmistajan suosi- tukset eivät ole käytettävissä, jätä keit- totason ja helposti syttyvien materiaali- en (esim. yläpuolelle ripustetun hyllyn) väliseksi turvaetäisyydeksi vähintään 600 mm.

Kun asennat liesituulettimen alle rinnakkain useita laitteita, joiden käyttöja asennusohjeissa suositeltu vähimmäisetäisyys liesituulettimesta on erilainen, etäisyydeksi tulee valita aina suurin ilmoitettu etäisyys.

Turvaetäisyys sivuilta/takaa

Keittotaso tulisi mieluiten sijoittaa siten, että sen molemmille puolille jää run-saasti vapaata tilaa.

Keittotason takana oleviin kaapistoihin tai takaseinään on jätettävä vähintään alla ilmoitettu vähimmäisetäisyys ①.

Keittotason toisella sivulla (vasemmalla tai oikealla puolella) olevaan kaapistoon tai seinään on jätettävä vähintään alla ilmoitettu vähimmäisetäisyys ②, ③ ja vastakkaisella sivulla vähimmäisetäisyys on 300 mm.

① vähimmäisetäisyys keittotason upotusaukosta takaseinään: 50 mm
② vähimmäisetäisyys keittotason upotusaukon oikealta sivulta sivuseinään (esim. komerokaappiin): 50 mm
③ vähimmäisetäisyys keittotason upotusaukon vasemmalta sivulta sivuseinään (esim. komerokaappiin): 50 mm

Erittäin suositeltava

Keittotason turvaetäisyys, kun välitilan seinässä on erikoispinnoite

Jos laitteen takana olevassa välitilaseinässä on erikoispinnoite, työtasoon tehtävän upotusaukon ja seinäpinnoitteen väliin täytyy jättää riittävä turvaetäisyys, koska korkeat lämpötilat voivat vahingoittaa tai muovata seinäpinnoitetta.

Kun välitilan seinäpinnoite on puuta tai muuta palavaa materiaalia, upotusaukon takareunan ja seinäpinnoitteen välisen etäisyyden on oltava vähintään 50 mm ^⑤ .

Jos seinäpinnoite on palamatonta materiaalia (metallia, luonnonkiveä, keraamisia laattoja tms.), upotusaukon ja seinäpinnoitteen välinen vähimmäisetäisyys ⑤ on 50 mm vähennettynä seinäpinnoitteen paksuudella.

Esimerkki: seinäpinnoitteen paksuus 15 mm 50 mm - 15 mm = vähimmäisetäisyys 35 mm

Huilloskeittotasot Kehykselliset / viistetyt keittotasot

① Seinärakenne
② Seinäpinnoitteen mitta x = seinäpinnoitteen paksuus
③ Työtaso
④ Työtasoon tehty upotusaukko
⑤ Vähimmäisetäisyys palaviin materiaaleihin 50 mm palamattomiin materiaaleihin 50 mm - mitta x

Ohjeita asennukseen

Kaikki asennuspiirroksissa ilmoitetut mitat ovat millimetrejä.

Kelluva asennus

Keittotason ja työtason välinen tiivis- te

Virheellisen asennuksen aiheut- vaurioiden vaara.

Jos keittotaso täytyy myöhemmin irrottaa työtasosta, keittotaso ja työta- so voivat vahingoittua, jos olet käyt- tänyt saumausainetta keittotason tii- vistämiseen.

Älä missään tapauksessa laita mi- tään saumausainetta keittotason ja työtason väliin.

Keittotason reunan alla oleva tiivistenauha toimii riittävänä tiivisteenä työtasoa vasten.

Kaakeloitu työtaso

Tasoita kaakelisaumat ① ja varmista, että työtason pinta on upotusaukon reunan alueelta (kuvassa viivoitettuna näkyvä alue) sileä ja tasainen, jotta keittotaso painuisi tasaisesti upotusauk- koon ja jotta sen reunan alla oleva tiivistenauha asettuisi riittävän tiiviisti työta- son pintaa vasten.

Huillosasennus

Huillosasennus on mahdollinen vain massiivipuusta tai luonnonkivestä (graniitti, marmori) valmistettuihin työtasoihin sekä kaakeloituihin työtasoihin. Kappaleessa Sijoitusmitat on lisäksi ilmoitettu erikseen sellaiset keraamiset tasot, jotka sopivat lasitasoihin asennettaviksi. Jos työtaso on valmistettu jostakin muusta materiaalista, tarkista aina työtason valmistajalta, soveltuuko kyseinen materiaali laitteen asennukseen.

Alakaapin sisäleveyden on oltava vä- hintään yhtä leveä kuin työtasoon teh- dyn upotusaukon sisäreuna (ks. kappale Asennus – Sijoitusmitat – Huullo-sasennus). Näin keittotasoon pääsee käsiksi alhaaltapäin myös asennuksen jälkeen ja keittotason asennuskotelo voidaan tarvittaessa irrottaa huoltotöi- tä varten. Jos keittotasoon ei pääse käsiksi alhaaltapäin asennuksen jäl- keen, keittotason saumausaine täytyy ensin poistaa ja keittotaso täytyy irrot- taa työtasosta.

Luonnonkiviset työtasot

Keittotaso asennetaan suoraan työta- soon jyrsittyyn aukkoon.

Massiivipuiset, kaakeloidut, lasiset työtasot

Keittotaso kiinnitetään sijoitusaukkoon puulistojen avulla. Kiinnityslistat eivät sisälly toimitukseen, vaan ne on hankitta-va erikseen.

Jalustan vähimmäiskorkeus

Jalustan korkeuden on oltava vähintään 100 mm.

Sijoituskaapin rungon takaseinä

Ilmakanava vedetään sijoituskaapin rungon takaseinän takaa. Takaseinän on oltava irrotettava huoltotarkoituksia var- ten.

Rasvankeruuastia

Keittotaso on asennettava siten, että rasvankeruuastiaan pääsee aina käsiksi ja se voidaan irrottaa puhdistusta var- ten.

Tiivistenauha

Jos keittotaso joudutaan irrottamaan huoltoa varten, sen reunan alla oleva tiivistenauha voi vahingoittua.

Vaihda tiivistenauha aina, kun laite asennetaan uudelleen paikalleen.

Asennusesimerkkejä

Huonetilaan palauttavana

Sijoitusmitat – kelluva asennus KMDA 7633 FR, KMDA 7634 FR

① Etupuoli
② Irrotettava keräysastia
③ Liitäntärasia ja keittotason sähköjoh-to (P = 1440 mm)
④ Liitäntä ilmakanava taaksepäin (vakiotoimitus)
⑤ Liitäntä ilmakanava oikealle (muutos-töitä tarvitaan)
⑥ Liitäntä ilmakanava vasemmalle (muutostöitä tarvitaan)

KMDA 7633 FL, KMDA 7634 FL

① Etupuoli
② Irrotettava keräysastia
③ Liitäntärasia ja keittotason sähköjoh-to (P = 1440 mm)
④ Liitäntä ilmakanava taaksepäin (vakiotoimitus)
⑤ Liitäntä ilmakanava oikealle (muutos-töitä tarvitaan)
⑥ Liitäntä ilmakanava vasemmalle (muutostöitä tarvitaan)

Työtason syvyys 600 mm

KMDA 7633 FR, KMDA 7634 FR

① Kalusterungon takaseinä

Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako

② Keräysastia

Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.

KMDA 7633 FL, KMDA 7634 FL

① Kalusterungon takaseinä

Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako

② Keräysastia

Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.

Puhallussuunta taaksepäin (tehdastoimitustila)

Puhallussuunta oikealle

Puhallussuunta vasemmalle

Työtason syvyys yli 600 mm KMDA 7633 FR, KMDA 7634 FR

① Kalusterungon takaseinä Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako
② Välikappaleen vaihteleva pituus
③ Keräysastia Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.
x = mitta, jonka verran työtason syvyys ylittää 600 mm.

KMDA 7633 FL, KMDA 7634 FL

① Kalusterungon takaseinä Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako

② Välikappaleen vaihteleva pituus

③ Keräysastia Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.

x = mitta, jonka verran työtason syvyys ylittää 600 mm.

Puhallussuunta taaksepäin (tehdastoimitustila)

Puhallussuunta oikealle

Puhallussuunta vasemmalle

Sijoitusmitat – huullosasennus KMDA 7633 FL, KMDA 7634 FL

① Etupuoli
② Irrotettava keräysastia
③ Liitäntärasia ja keittotason sähköjoh-to (P = 1440 mm)
④ Mitat huulloksen jyrsimistä varten
⑤ Puulistat (eivät sisälly toimitukseen)
⑥ Liitäntä ilmakanava taaksepäin (vakiotoimitus)
⑦ Liitäntä ilmakanava oikealle (muutos-töitä tarvitaan)
⑧ Liitäntä ilmakanava vasemmalle (muutostöitä tarvitaan)

Työtason syvyys 600 mm

KMDA 7633 FL, KMDA 7634 FL

① Kalusterungon takaseinä

Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako

② Keräysastia

Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.

Puhallussuunta taaksepäin (tehdastoimitustila)

Puhallussuunta oikealle

Puhallussuunta vasemmalle

Työtason syvyys yli 600 mm

KMDA 7633 FL, KMDA 7634 FL

① Kalusterungon takaseinä Takaseinän on oltava irrotettavissa huoltotöitä varten. Ilmakanavan vetämistä varten kalusterungon takaseinän ja sen takaisen huoneseinän tai kalusteseinän väliin on jätettävä vähintään 110 mm rako
② Välikappaleen vaihteleva pituus
③ Keräysastia Irrotettavaan keräysastiaan on päästävä käsiksi asennuksen jälkeen.

x = mitta, jonka verran työtason syvyys ylittää 600 mm.

Puhallussuunta taaksepäin (tehdastoimitustila)

Puhallussuunta oikealle

Puhallussuunta vasemmalle

Puhallussuunnan vaihtaminen

Jos vaihdat puhallussuuntaa, alkuperäisiä kiinnityskulmia ei tarvita.

■ Käytä vaihdon jälkeen erillistä kiinnityskulmaa.

Säilytä alkuperäiset kiinnityskulmat siltä varalta, että haluat myöhemmin palauttaa puhallussuunnan alkuperäiseksi.

Poistoliitäntäkauluksen kiertäminen oikealle

Käännä keittotaso ylösalaisin siten, että keraaminen pinta tulee pehmeän alustan päälle.

- Irrota keräysastian 4 lukitsinta ja irrota se.

■ Irrota puhaltimen 5 ruuvia.

■ Käännä puhallinta 90°.

- Kiinnitä puhallin (tarvitset vain 4 ruu-via). Varmista samalla, että muovireu-na osoittaa vasemmalle.

- Kiinnitä puhallin pakkauksessa erillisenä olevalla kiinnityskulmalla.

■ Aseta keräysastia takaisin paikalleen ja kiinnitä se 4 lukitsimella.

Asennus

Poistoliitäntäkauluksen kiertäminen vasemmalle

Käännä keittotaso ylösalaisin siten, että keraaminen pinta tulee pehmeän alustan päälle.

■ Irrota keräysastian 4 lukitsinta ja irrota se.

■ Irrota puhaltimen 5 ruuvia.

■ Käännä puhallinta 90°.

- Kiinnitä puhallin (tarvitset vain 4 ruu-via). Varmista samalla, että muovireu-na osoittaa vasemmalle.

■ Nosta kehystä ja puhallinta ja käännä niitä 180°.

■ Kiinnitä puhallin pakkauksessa erillisenä olevalla kiinnityskulmalla.

■ Aseta keräysastia takaisin paikalleen ja kiinnitä se 4 lukitsimella.

■ Vedä johto puhaltimen ali.
■ Kiinnitä johdonpidike takaisin paikalleen.
■ Kierrä kehyksen 4 ruuvia takaisin.

Liitäntä ikkunakoskettimeen, vain tarvittaessa

⚠️ Ikkunakoskettimen liitäntä on jännitteinen!

Sähköiskun vaara!

Irrota keittotaso verkkovirrasta ennen kuin ryhdyt liittämään sitä kytkentä- järjestelmään.

Kytkentäjärjestelmän liitäntäjohdon saa asentaa vain valtuutettu sähköasentaja.

Kytkentäjärjestelmän liitäntäjohdon on oltava tyyppiä H03VV-F

2x0,75 mm² ja sen pituus saa olla enintään 2,0 m.

Kytkentäjärjestelmä on varustettava potentiaalittomalla sulkukoskettimella, joka sopii 230 V, 1A käyttöön. Kun kosketin on auki, liesituuletin on pois päältä.

Käytä vain DIPt-hyväksyttyjä etäkytkentäjärjestelmiä (esim. ikkunakosketinkytkin, alipainevahti) ja tarkistuta järjestelmän asennus alan ammattilaisella (esim. valtuutetulla nuohoojalla).

Varmista, että kytkentäjärjestelmä sopii harjattoman DC-moottorin oh-jaukseen.

Tutustu ehdottomasti kytkentäjärjestelmän käyttö- ja asennusohjeisiin, jotta vältyt vaaratilanteilta laitteistoa liitettäessä ja käytettäessä.

- Irrota vastakappale ja vedä pistoke esiin.

■ Irrota vedonpoistimen ruuvi ① ja va-pauta kotelon lukitus molemmilta puolilta ②.
■ Avaa kotelo.
■ Poista tulpat.

■ Vaihda sillan ① tilalle kytkentäjärjestelmän liitäntäjohto.
■ Sulje kotelo.
■ Kiristä vedonpoistimen ruuvi.
■ Työnnä pistoke takaisin paikalleen.

Kelluva asennus

• Tee työtasoon tarvittava upotusaukko. Noudata tarvittavia turvaetäisyyksiä (ks. kappale Asennus – Turvaetäisyydet).
  ■ Kun työtaso on puuta, tiivistä upotusaukon leikkauspinnat erikoislakalla, silikonilla tai valuhartsilla. Näin vältyt leikkauspintojen turpoamiselta mahdollisen kosteuden vaikutuksesta. Tiivistemateriaalin on oltava lämmönkestävää.

Ole huolellinen levittäessäsi tiivisteitä, ettei niitä joudu työtason yläpinnalle.

■ Liimaa mukana toimitettu tiivistenauha keittotason reunan alle.
■ Pujota keittotason verkkoliitäntäjohto upotusaukon läpi alas.
■ Aseta keittotaso tarkasti upotusaukon keskelle. Tarkista samalla, että tiivistenauha painuu tasaisesti joka puolelta kiinni työtason pintaan, jotta laitteen ja työtason välisestä yhtymäkohdasta tulee tiivis.

Älä missään tapauksessa käytä sau-mausaineita (esim. silikonia) lisätiivis-teenä!

Jollei tiivistenauha painu kaikista laitteen nurkista tiivisti työtason pintaa vasten, työstä nurkkien sädettä (≤ R4) varovasti pistosahalla.

■ Liitä keittotaso sähköverkkoon.
■ Tarkasta keittotason toiminta.

Huillosasennus

■ Tee työtasoon tarvittava upotusaukko. Noudata tarvittavia turvaetäisyyksiä (ks. kappale Turvaetäisyydet).
■ Massiivipuiset / kaakeloidut / lasiset työtasot: Kiinnitä puulistat 5,5 mm työtason pinnan alapuolelle (ks. kappale Sijoitusmitat – Huullosasenus).
■ Liimaa mukana toimitettu tiivistenauha keittotason reunan alle.
■ Pujota verkkoliitäntäjohto upotusaukon läpi.
■ Aseta keittotaso upotusaukkoon ja keskitä se paikalleen.

Keraamisen keittotason ja työtason väliin on jäätävä vähintään 2 mm:n rako. Rako on välttämätön, jotta keittotason voi tiivistää asianmukaisesti.

■ Liitä keittotaso sähköverkkoon.
■ Tarkista keittotason toiminta.

■ Tiivistä työtason ja keittotason välinen rako lämmönkestävällä (vähintään 160 °C) silikonilla.

Vääränlaisten tiivistysaineiden aiheuttama vaurioiden vaara.

Vääränlaiset saumausaineet voivat vaurioittaa luonnonkiveä.

Käytä luonnonkiveen ja luonnonkivestä valmistettuihin kaakeleihin ainoastaan luonnonkivelle tarkoitettua silikonia. Noudata valmistajan antamia ohjeita.

Poistoilmaliitäntä

⚠️ Kun käytät liesituuletinta saman- aikaisesti samaan huonetilaan sijoite- tun tulisijan kanssa, voi syntyä myr- kytysvaara!

Noudata ehdottomasti kappaleen Tärkeitä turvallisuusohjeita ohjeita. Jos olet epävarma, anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista.

Liesituulettimen poistoilmaliitännän hal-kaisija on 222 x 89 mm.

• Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoilmaputkia.
  ■ Noudata seuraavia ohjeita mahdollisimman suuren imutehon ja mahdollisimman hiljaisen ilmanpoistoäänen takaamiseksi:
• Poistoilmaputken poikkipinta-ala ei saisi olla poistoilmaliitäntäkauluksen poikkipinta-alaa pienempi (ks. laitteen mitat).
• Poistoilmaputken on oltava mahdollisimman lyhyt ja suora.
• Käytä vain loivakaarteisia mutkakappaleita.
• Poistoilmaputki ei saa olla taittunut eikä se saa olla painunut kasaan.
• Varmista että kaikki liitokset on tehty kunnolla ja tiiviisti.

Ota huomioon, että ilmavirtauksen kaikenlainen pienentäminen heiken-tää liesituulettimen imutehoa ja voi-mistaa laitteen käytöstä syntyviä ää-niä.

■ Jos johdat poistoilman hormikana-vaan, käännä putken ilmanpoistokaulus ilmavirtauksen suuntaisesti.
■ Jos joudut vetämään poistoilmaputkea vaakasuoraan, huolehdi riittävästä kallistuksesta. Näin vältetään mahdollisen kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen.
■ Jos johdat poistoilmaputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. Tämän vuoksi poistoilmaputki on eristettävä.

■ Liimaa mukana toimitettu tiivistenauha liitäntäkaulukseen, jos poistoilmaputki ei muuten istu tiiviisti kaulukseen.

Sähköliitäntä

⚠️ Virheellisen liitännän aiheutta- mien vahinkojen vaara.

Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyttäjälle. Miele ei vastaa vahingoista, jotka johtuvat asiattomista asennus- ja huoltotöistä sekä korjauksista tai laitteen puuttuvasta tai puutteellisesta maadoituksesta (esim. sähköiskut).

Anna sähköalan ammattilaisen liittää keittotaso sähköverkkoon.

Asentajan on tunnettava kansalliset määräykset sekä paikallisen säh-köyhtiön ohjeet ja noudatettava niitä.

Suojaeristettyjen osien kosketussuo- jaus täytyy tarkistaa asennuksen jäl- keen.

Kokonaisliitäntäteho

katso arvokilpi

Sähköliitäntätiedot

Tarvittavat sähköliitäntätiedot löydät laitteen arvokilvestä. Tarkista, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä.

Erilaiset liitäntämahdollisuudet käyvät ilmi oheisesta liitäntäkaaviosta.

Vikavirtasuojakytkin

Turvallisuuden lisäämiseksi liitännän voi varustaa VDE-suositusten mukaisella vi- kavirtasuojakytkimellä, jonka laukeamis- virta on 30 mA.

Erotuskytkentä sähköverkosta

Keittotason asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä! Käytettävän kytkimen erotusvälin tulee olla vähintään 3 mm. Tällaisia kytkimiä ovat mm. ylivirtasuojakytkimet ja suojakytkimet.

Sähköverkosta irrottaminen

Sähköiskuvaara.

Laitteen liittäminen takaisin sähköverkoon kesken korjaus- ja/tai huoltotöiden voi aiheuttaa sähköiskun. Varmista siksi, ettei mikään tai ku-kaan pääse kytkemään laitetta vahingossa takaisin sähköverkoon.

Jos laite on irrotettava sähköverkosta, toimi jollakin seuraavista tavoista:

Keraamiset sulakkeet

■ Ota sulakkeet kokonaan pois paikal-taan.

Ruuvattavat automaattisulakkeet

■ Paina testauspainiketta (punainen), kunnes keskipainike (musta) hyppää ulos.

Muut automaattisulakkeet

■ (johdonsuojakatkaisin, vähintään tyyppi B tai C): Käännä vipu asennos-ta 1 (päällä) asentoon 0 (pois päältä).

Vikavirtasuojakytkin

■ Kytke pääkytkin asennosta 1 (päällä) asentoon 0 (pois päältä) tai paina testauspainiketta.

Verkkoliitäntäjohto

Laite on liitettävä sähköverkkoon liitäntäkaavion mukaisesti tyyppiä H 05 VV-F (PVC-eristeinen) olevalla kaapelilla, jonka johdinten poikkipinta-ala on riittävä.

Erilaiset liitäntämahdollisuudet käyvät ilmi oheisesta liitäntäkaaviosta.

Sähköverkon jännitettä ja keittotason kokonaisliitäntätehoa koskevat tiedot löydät laitteen arvokilvestä.

Verkkoliitäntäjohdon vaihtaminen

Sähköiskuvaara.

Asiaton sähköliitäntä voi aiheuttaa sähköiskun.

Jätä liitäntäjohdon vaihto sähköalan ammattilaisen tehtäväksi.

Käytä verkkoliitäntäjohtoa, jonka kaape-lityyppi on H 05 VV-F ja poikkipinta-ala sopiva. Verkkoliitäntäjohtoja voi tilata valmistajalta tai Miele-huollosta.

Sähkökytkentäkaaviot

Yhteydenotto häiriötilanteissa

Ellet saa itse poistetuksi toimintahäiriötä, ota yhteys Mielen koneita ja laitteita myyvään liikkeeseen tai Mielen asiakaspalveluun.

Mielen huollon voit varata verkossa osoitteesta www.miele.fi/huolto.

Mielen asiakaspalvelun yhteystiedot löydät tämän vihkosen takakannesta.

Asiakaspalvelu tarvitsee laitteen mallitunnisteen ja valmistusnumeron (Fabr./SN/Nr.). Nämä tiedot löytyvät arvokilvestä.

Arvokilpi

Liimaa laitteen mukana toimitettu arvokilpi tähän. Varmista että arvokilvessä näkyvä tyyppinumero vastaa tämän vihkosen takakannessa ilmoitettua tyyppinumeroa.

Takuu

Tälle laitteelle on myönnetty kahden (2) vuoden takuu.

Lisätietoja takuuehdoista löydät laitteen mukana toimitetusta erillisestä takuuvihko-sesta.

Kotitalouksien sähkökeittotasojen tuoteseloste

EU asetuksen 66/2014 mukaan

MIELE
Mallitunniste/-merkki KMDA 7633, KMDA 7634
Keittovyöhykkeiden ja/tai alueiden lukumäärä 4
Pyöreat sähkökeittyöhykkeet, kunkin hyötypinta-alan/keittoalueen halkaisijaMuut kuin pyöreat sähkökeittyöhykkeet tai -alueet: keittovyöhykkeen tai -alueen hyötypinta-alan pituus/leveys	1. = 230x390 mm2. = 230x390 mm3. =4. =5. =6. =
Kunkin sähkökeittyöhykkeen tai -alueen kilogrammaa kohti laskettu energiankulutus (ECelectric cooking)	1. = 186,0 Wh/kg2. = 186,0 Wh/kg
Keittotason kilogrammaa kohti laskettu energian-kulutus (ECelectric hob)	186,0 Wh/kg

Kotitalouksien liesituulettimia koskeva tuoteseloste

EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan

MIELE
Mallitunniste/-merkki KMDA 7633, KMDA 7634
Vuotuinen energiankulutus (AEC _hood ) 25,1 kWh/v
Energiatehokkuusluokka A++
Energiatehokkuusindeksi (EEI _hood ) 35,1
Virtausdynaaminen hyötysuhde (FDE _hood ) 36,9
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) A
Valotehokkuus (LE _hood ) lx/W
Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) -
Rasvansuodatuksen erotusaste 95,1%
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) A
Mitattu ilmavirta parhaan hyötysuhteen pisteessä	306,4 m ^3 /h
Ilmavirta (vähimmäisnopeudella)	170 m ^3 /h
Ilmavirta (enimmäisnopeudella)	490 m ^3 /h
Ilmavirta (teho- tai pikatoiminnolla)	570 m ^3 /h
Enimmäisilmavirta (Q _max )	570 m ^3 /h
Mitattu ilmanpaine parhaan hyötysuhteen pisteessä 441 Pa
A-painotettu äänitehotaso vähimmäisnopeudella 45 dB
A-painotettu äänitehotaso enimmäisnopeudella 69 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) 73 dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä 102,1 W
Tehonkulutus pois päältä tilassa (P _o )	0,00 W
Tehonkulutus valmiustilassa (P _s )	0,19 W
Valaistusjärjestelmän nimellisteho	0,0 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la	0 lx
Ajan korotuskerroin	0,7

Miele vakuuttaa, että tämä induktiokeit- totaso täyttää direktiivin 2014/53/EU vaatimukset.

Täydellinen vaatimustenmukaisuusvakuutus on tilattavissa verkosta osoitteesta:

• www.miele.fi/c/kaeyttoeoh-jeet-385.htm
• Tarvitset tätä varten tuotteen nimen ja valmistusnumeron.

Taajuuskaista 2,4000 GHz – 2,4835 GHz

Enimmäislähetys- < 100 mW teho

Miele Oy

Porttikaari 6

01200 Vantaa

Puhelin: [phone]

Sähköposti: [e-mail]

Internet: www.miele.fi

Saksa

Miele & Cie. KG
