KÄYTTÖOHJE ARG 737/A+/5 WHIRLPOOL

(tuoreiden elintarvikkeiden säilyttämistä varten)

I. Hyllyt (osa säädettävissä korkeussuunnassa)

1. Hedelmä- ja vihanneslaatikot

2. Jääkaapin oven sisäosa: (mallikohtainen)

a. Säädettävät hyllyt

b. Yläteline

c. Alateline

1. Laatikko (teleskooppitoiminen) (mallikohtainen)

2. Sulatusveden tyhjennysputki

3. Arvokilpi

B) Pakastinosasto (mallikohtainen)

(merkintä * * * * * tuoreiden elintarvikkeiden ja pakasteiden säilyttämistä sekä jääpalojen valmistamista varten)

1. Ritilä (ei näy kuvassa, mallikohtainen varuste)
2. Pakastusalue
3. Jääkuutioastiat
   C) Säätimet ja merkkivalot

SÄÄTIMET JA MERKKIVALOT

E A D B

A. Termostaattivalitsin

D. Termostaatin asennon merkki

B. Valokatkaisija

E. Lamppu (max 15 W)

106

ENNEN LAITTEEN KÄYTTÖÖNOTTOA

- Hankkimasi tuote on ainoastaan kotitalouskäyttöä varten tarkoitettu laite.

Jotta saisit uudesta laitteestasi parhaan mahdollisen hyödyn, suosittelemme, että luet käyttöohjeet huolellisesti. Ohjeet sisältävät laitteen kuvauksen sekä hyödyllisiä neuvoja elintarvikkeiden säilyttämistä varten.

Kun olet lukenut ohjekirjan, pane se talteen vastaisuuden varalle.

1. Kun laite on poistettu pakkauksestaan, varmista että se ei ole vahingoittunut kuljetuksen aikana ja että kansi sulkeutuu moitteettomasti. Mahdollisista vaurioista on ilmoitettava jälleenmyyjälle 24 tunnin kuluessa.

2. Odota asennuksen jälkeen vähintään kaksi tuntia ennen kuin käynnistät laitteen, jotta jäähdytyspiiri toimii täydellä teholla.

3. Laitteen asennuksen ja sähköliitännät saa suorittaa vain pätevä asiantuntija valmistajan ohjeiden sekä voimassaolevien paikallisten määräysten mukaisesti.

4. Puhdista laite sisältä ennen käyttöä.

YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA

I.Pakkaus

Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja siinä on kierrätysmerkki. Hävitä pakkaus paikallisten jätehuoltomääräysten mukaisesti. Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta, sillä ne voivat aiheuttaa vaaratilanteita.

2.Laitteen käytöstäpoisto ja romutus

Laite on valmistettu kierrätettävistä materiaaleista. Tämä laite vastaa Euroopan Unionin Sähkö- ja elektroniikkalaitteiden kierrätysdirektiiviä (WEEE) 2002/96/EY.

Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voi aiheutua jätteiden asiattomasta käsittelystä.

Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

Kun poistat laitteen käytöstä, tee se käyttökelvottomaksi katkaisemalla virtajohto. Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä loukkuun sen sisään.

Noudata käytöstäpoistossa paikallisia jätehuoltomääräyksiä. Toimita laite kierrätyskeskukseen tai käytettyjä laitteita vastaanottavaan liikkeeseen. Älä jätä laitetta ilman valvontaa edes muutaman päivän ajaksi, sillä se voi aiheuttaa vaaratilanteita erityisesti leikkiville lapsille. Lisätietoja laitteen käytöstäpoistosta, jälleenkäsittelystä ja kierrätyksestä on saatavilla jätehuoltoviranomaisilta, kotitalousjätteiden kierrätyskeskuksesta tai liikkeestä, josta laite on ostettu.

Teknisiä tietoja:

Tässä laitteessa ei käytetä CFC-kaasua (jäähdytyspiiri sisältää R134a-kaasua) eikä HFC-kaasua (jäähdytyspiiri sisältää R600a-kaasua) (katso laitteen sisäpuolelle kiinnitetty arvokilpi). Isobutaania (R600a) sisältävät laitteet: Isobutaani on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia, mutta se on tulenarkaa. Jäähdytysputkiston moitteeton kunto on ehdottomasti varmistettava.

Tämä tuote sisältää Kyoton pöytäkirjassa käsiteltyjä fluorattuja kasvihuonekaasuja. Kaasu on ilmatiiviin järjestelmän sisällä. Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin (GWP) 1300.

Vaatimustenmukaisuusvakuutus

- Tämä laite on tarkoitettu elintarvikkeiden säilyttämistä varten, ja se on valmistettu Euroopan Yhteisön direktiivien 90/128/ETY, 02/72/EY ja CE-merkintädirektiivin nro 1935/2004 mukaisesti.

CE

- Tämän laitteen suunnittelussa, valmistuksessa ja markkinoinnissa noudatetaan seuraavien EY-direktiivien vaatimuksia:

- pienjännitedirektiivin 2006/95/CE turvavaatimukset (korvaa direktiivin 73/23/ETY ja sen muutokset)

- EMC-direktiivin 89/336/ETY sekä muutosdirektiivin 93/68/ETY suojavaatimukset.

- Laitteen sähköturvallisuus on varmistettu vain, kun se on kytketty asianmukaisesti maadoitettuun, määräysten mukaiseen verkkopistorasiaan.

YLEISIÄ VAROTOIMIA JA SUOSITUKSIA

- Tarkista asennuksen yhteydessä, ettei laite ole virtajohdon päällä.

- Varmista, että laite on asennettu riittävän etäälle lämmönlähteistä.

- Riittävän ilmankierron varmistamiseksi laitteen kummallekin sivulle sekä yläpuolelle on jätettävä vapaata tilaa asennusohjeiden mukaisesti.

- Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.

- Virtajohdon muutostyöt tai vaihdon saa suorittaa vain asiantunteva henkilöstö.

- Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla.

- Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi jännitettä.

- Kytke laite vesijohtoverkkoon käyttäen uuden laitteen mukana toimitettua letkua. Älä käytä vanhan laitteen letkua.

- Sijoita laite tukevalle ja tasaiselle lattialle, tarkoituksenmukaiseen ja riittävän tilavaan paikkaan.

- Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä.

- Varo, ettet vahingoita lattioita jääkaapin siirtämisen aikana (esim. parketti).

- Älä käytä yksi- tai kaksiosaisia jakorasioita tai jatkojohtoja.

- Laite on asennettava kuivaan ja hyvin ilmastoituun tilaan. Laite on suunniteltu toimimaan parhaiten ympäristössä, jonka lämpötila on alla mainittujen arvojen välillä, arvokilvessä osoitetun ilmastoluokan mukaisesti. Laite ei mahdollisesti toimi moitteettomasti, jos se on ollut kauan mainittuja lämpötila-arvoja lämpimämmässä tai kylmemmässä tilassa.

Ilmastoluokka Ymp. lämpöt.(°C)	Ymp. lämpöt.(°F)
SN 10 - 32 50 - 90
N 16 - 32 61 - 90
ST 16 - 38 61 - 100
T 16 - 43 61 - 110

- Älä säilytä tai käytä kaasua, bensiiniä tai muita tulenarkoja kaasuja tai nesteitä tämän tai minkään muunkaan kodinkoneen läheisyydessä. Kaasut voivat aiheuttaa tulipalon tai räjähdyksen.

- Älä yritä nopeuttaa sulamista mekaanisten apuvälineiden, sähkölaitteiden tai kemikaalien avulla. Käytä ainoastaan valmistajan suosittelemia välineitä.

- Älä vahingoita jääkaapin jäähdytysputkistoa.

- Älä käytä tai vie sähkölaitteita laitteen sisälle, elleivät ne ole valmistajan nimenomaisesti valtuuttamia.

- Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole asianmukaista kokemusta tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä. Varo, etteivät lapset pääse leikkimään laitteella.

- Älä laita suuhun kylmävaraajien sisältämää (myrkytöntä) nestettä.

- Käytä jääkaappiosastoa vain tuoreiden elintarvikkeiden säilyttämiseen ja pakastinosastoa vain pakasteiden säilyttämiseen, tuoreiden elintarvikkeiden pakastamiseen ja jääkuutioiden valmistamiseen.

- Älä laita pakastimeen nesteitä lasiastioissa, sillä ne voivat särkyä.

- Älä nauti jääkuutioita tai mehujäitä suoraan pakastimesta, sillä ne voivat aiheuttaa kylmävaurioita.

- Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista.

- Laitteet, joissa on jääpalakone ja vedenannostelija, on liitettävä puhtaaseen vesijohtoverkkoon (vesijohtoverkon paine välillä 0,17 - 0,81 MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/ tai vedenannostelijat, joita ei liitetä suoraan vesijohtoverkkoon, saa täyttää vain puhtaalla juomavedellä.

- Valmistaja ei vastaa millään tavalla vahingoista, jotka ovat aiheutuneet siitä, ettei edellä mainittuja ohjeita ja varoituksia ole noudatettu.

JÄÄKAAPPIOSASTON KÄYTTÖ

Tämän jääkaapin pakastinosasto on tyypiltään

TAI jääkaapin pakastinosasto on tyyppiä

Laite toimii parhaalla mahdollisella tavalla ympäristön

lämpötilassa +10 °C - +38 °C.

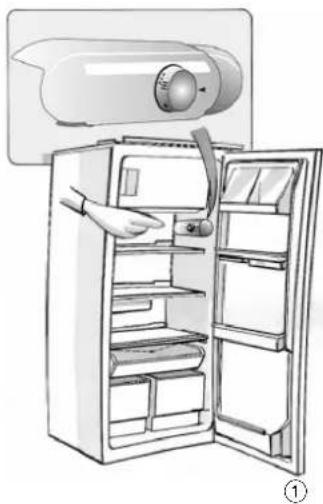

① Laitteen käyttöönotto

Kun jääkaapin pistoke on kiinnitetty pistorasiaan eikä termostaatti

(I) ole merkin ● kohdalla, sisävalo syttyy aina kun ovi avataan.

Säädettyäsi lämpötilan – seuraavan kappaleen ohjeiden mukaan – laite on käyttövalmis.

Lämpötilan säätö

- Osaston lämpötilaa säädetään kääntämällä termostaatin valitsinta:

- kohti pienempiä arvoja 1-2/MIN, jos halutaan, että sisälämpötila on VÄHEMMÄN KYLMÄ,

- kohtaan 3-4/MED, kun halutaan, että lämpötila on KESKITASOA,

- kohti suurempia arvoja 5-7/MAX, kun halutaan, että lämpötila on KYLMEMPI.

Termostaatti asennossa ●: laitteen toiminta ja valo on sammutettu.

Huom.

Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti saattavat vaikuttaa jääkaapin sisälämpötilaan. Ota huomioon nämä tekijät termostaattia säätäessäsi.

Tärkeää

- T e r m o(b) säätöärippiurlaitteen asennuspaikasta, huoneen lämpötilasta sekä oven avaamistiheydestä.

Elintarvikkeiden säilytys jääkaapissa:

③ Sijoita elintarvikkeet viereisen kuvan ohjeiden mukaisesti:

I. Valmiit ruoat
2. Maitotuotteet, säilykkeet, juusto, voi
3. Kala, liha
4. Leikkeleet
5. Hedelmät, vihannekset, salaatit
6. Pienet säilykkeet, kananmunat
7. Putkilot, pienet säilykkeet
8. Pikkupullot
9. Isommat pullot

Huom.

• Kääri tai peitä elintarvikkeet, jotta ne eivät pääse kuivumaan.
• Anna kuumien ruokien jäähtyä ennen kuin laitat ne jaäkaappiin.
• Varmista, että ilma pääsee kiertämään säilytettävien elintarvikkeiden välissä.

Jääkaappiosaston sulatus on täysin automaattinen.

Vain laitteet, joiden pakastinosasto on tyyppiä tai:

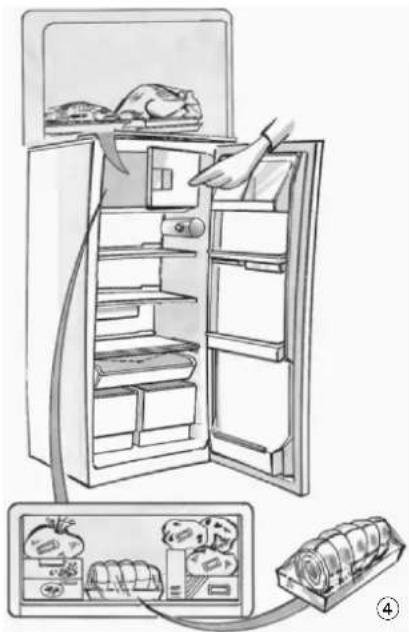

④ Jos pakastinosasto on tyyppiä ysinä voidaan säilyttää jo pakastettuja elintarvikkeita. Jos pakastinosasto on tyyppiä ysinä voidaan säilyttää elintarvikkeita useiden kuukausien ajan ja lisäksi siinä voidaan pakastaa ruokia. Laitteen arvokilvessä (katso kappale “Laitteen kuvaus”, kohta 6) on mainittu tuoreiden elintarvikkeiden määrä (kg), joka on mahdollista pakastaa 24 tunnissa.

Elintarvikkeiden pakastaminen

• Säädä termostaatti (I) asentoon 3-4.
- Laita pakastettavat elintarvikkeet tyyppiä pakastinosaston keskiosaan.
- Pakastetut elintarvikkeet eivät saa koskettaa pakastettavia ruokia (jätä niiden väliin noin 20 mm).
- Kun 24 tuntia on kulunut, säädä termostaatti (I) takaisin normaaliasentoon.

Tärkeää:

Kääri tai sulje tuoreet elintarvikkeet:
- alumiinifolioon, muovikelmuun, tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan, pakastusrasiaan.

Tarkista seuraavat asiat pakasteita ostaessasi:

• Pakkauksen tulee olla moitteettomassa kunnossa. Vialliset pakkaukset saattavat aiheuttaa elintarvikkeen pilaantumisen. Jos pakkaus on pullistunut ja siinä on kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa, ja se on saattanut sulaa säilytyksen aikana.
• Käytä kuljetukseen kylmälaukkua.
  • Osta pakasteet viimeiseksi.
• Aseta pakasteet pakastinosastoon heti kotiin tultuasi.
• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan käytä tuote 24 tunnin kuluessa.
• Vältä tai rajoita mahdollisimman paljon lämpötilan muutoksia. Noudata pakkauksen säilytysaikapäivämäärää.
  • Noudata aina pakkauksessa olevia säilytysohjeita.

Jääkuutioiden valmistus

• Kaada jääkuutioastiaan vettä (9) 3/4-täyteen ja aseta se pakastinosaston pohjalle.
• Jos jääkuutioastiat tarttuvat kiinni pakastimen pohjaan, irrota ne lusikan varrella.

Älä yritä irrottaa astioita terävien tai naarmuttavien esineiden avulla.

Irrota pistoke pistorasiasta ennen kuin aloitat minkäänlaisia laitteen huolto- tai puhdistustoimenpiteitä. Pakastinosasto on suositeltavaa sulattaa kun seinämiin muodostuneen jääkerroksen paksuus on 3 mm.

• Tyhjennä pakasteet tyypin pakastinosastosta ja käännä termostaatti asentoon ●.
• Kääri pakasteet tiiviisti sanomalehteen (tai huovan sisälle) ja vie ne viileään paikkaan.
• Puhdista pakastinosasto haaleaan veteen ja/tai mietoon pesuaineeseen kastetulla sienellä.
• Huuhtele ja kuivaa huolellisesti.
• Jääkaappiosaston sulatus on automaattinen.

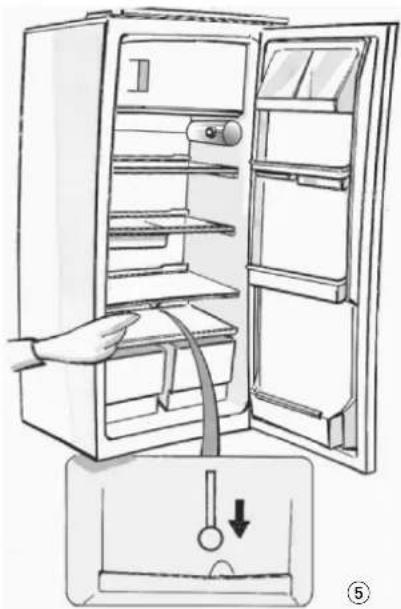

  ⑤ Puhdista sulatusveden tyhjennysaukko säännöllisesti, jotta vesi pääsee valumaan jatkuvasti ja esteettä.

Kun puhdistus on suoritettu, kytke laite takaisin sähköverkkoon.

Älä käytä hankaavia aineita.

Jos laitetta ei käytetä pitkään aikaan.

• Tyhjennä molemmat osastot.
- Irrota laite sähköverkosta.
- Sulata ja pese jääkaappi.
- Jätä ovi auki hajun muodostumisen välttämiseksi.

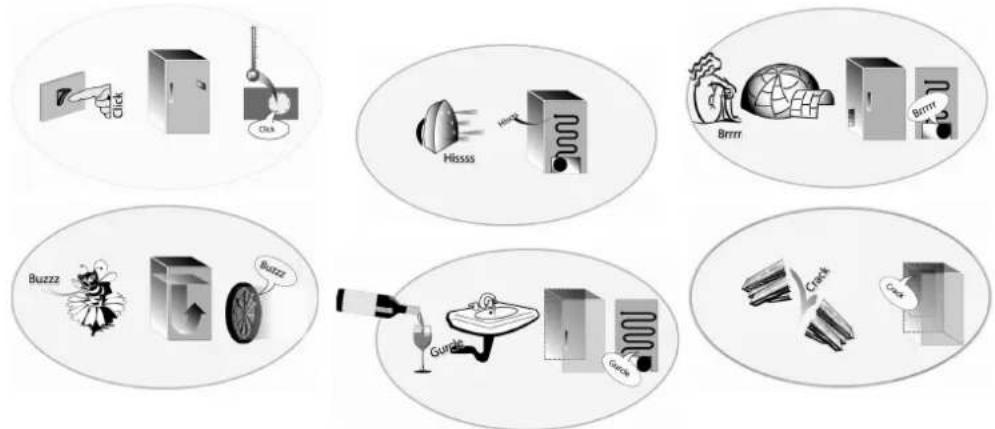

Kun kuulet tällaisia ääniä

...se tarkoittaa, että laite on toiminnassa.

I. Osastojen sisälämpötila ei ole tarpeeksi alhainen.

• Estävätkö elintarvikkeet ovien kunnollisen sulkeutumisen?
  • Onko termostaatti oikeassa asennossa?
  • Ovatko ilmankiertoaukot tukossa?

• Jääkaappiosaston lämpötila on liian alhainen.

• Onko termostaatti oikeassa asennossa?

1. Laitteen käyntiääni on epänormaali.

2. Onko laitteen asennus suoritettu oikein?

3. Koskettavatko takaosan putket toisiaan tai tärisevätkö ne?

4. Jäähdytysnesteen kiertämisestä aiheutuva ääni on normaali ilmiö.

5. Laite ei toimi?

6. Onko kyseessä sähkökatkos?
   • Onko pistoke kunnolla kiinni pistorasiassa?

7. Onko virta kytketty päälle virtakytkimestä?
   • Tarkista kodin sähkötaulun sulakkeet?

8. Onko sähköjohto viallinen?

9. Jääkaappiosaston pohjalla on vettä.

• Onko termostaatti oikeassa asennossa?
- Onko sulatusveden tyhjennysaukko tukossa?

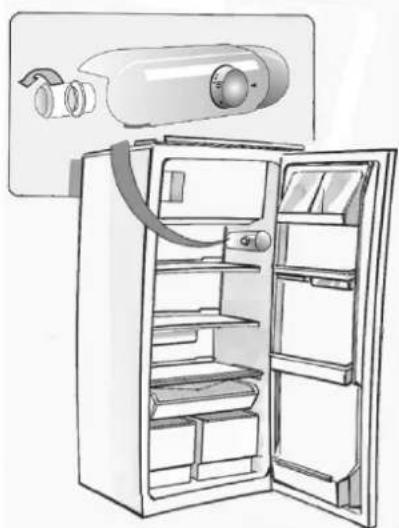

1. Sisävalo ei toimi. ⑥ Tarkista ensin kohta 4 ja toimi sitten seuraavasti:

2. Irrota laite sähköverkosta.
   • Vaihda tarvittaessa tilalle uusi lamppu (220÷240 V, 15 W).

3. Lampun irrottaminen: käännä lamppua vastapäivään kuvan mukaisesti.

Ennen kuin otat yhteyttä huoltoon:

I. Kokeile, voitko itse poistaa häiriön (katso "Vianetsintä").
2. Käynnistä laite uudelleen ja tarkista onko häiriö poistunut. Jos häiriö esiintyy edelleen, sammuta laite ja toista toimenpide noin tunnin kuluttua.
3. Jos häiriö ei tästä huolimatta häviä, ota yhteys valtuutettuun huoltoliikkeeseen.

Ilmoita seuraavat asiat:

• häiriön laatu,
• laitteen malli,
• Service-numero (laitteen sisäpuolelle kiinnitetyssä arvokilvessä SERVICE-sanan jälkeen oleva luku),
  • täydellinen osoitteesi,
• puhelin- ja suuntanumerosi.

SERVICE

0000 000 00000

Huom.

Laitteen oven kätisyyden vaihtamista Huoltopalvelun toimesta ei katsota takuutoimenpiteeksi.

ASENNUS

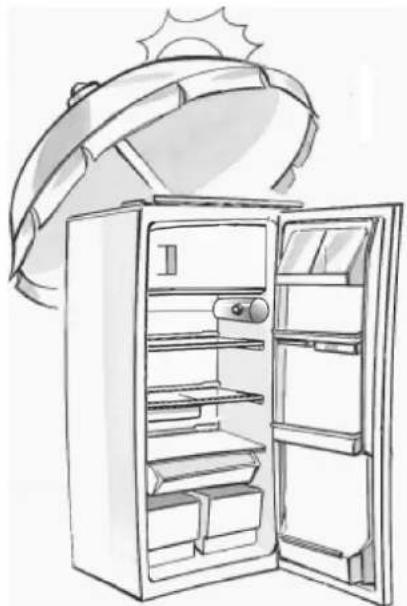

⑧ Älä asenna laitetta lämmönlähteiden läheisyyteen.

Sijoittaminen kuumaan tilaan, suoraan

auringonpaisteeseen tai lämmönlähteen (lämpöpatterin, lieden) läheisyyteen nostaa energian kulutusta, ja tätä tulee sen vuoksi välttää.

Mikäli tämä ei ole mahdollista, noudata seuraavia vähimmäisetäisyyksiä:

30 cm hiili- tai öljyliedestä

3 cm sähköliedestä.

• Sijoita laite kuivaan, hyvin ilmastoituun tilaan.
• Puhdista laite sisältä (katso kappale "Laitteen sulatus ja puhdistus").
• Aseta varusteet laitteen sisään.
• Tarkista oven tiiviste, erityisesti asennuksen jälkeen tai oven kätisyyden vaihtamisen jälkeen.

Sähköliitäntä

• Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi verkkovirtajännitettä.
• Laite on lakisääteisesti kytkettävä maadoitettuun pistorasiaan. Valmistaja ei vastaa mahdollisista henkilö- tai esinevahingoista, jotka ovat aiheutuneet kyseisen määräyksen noudattamisen laiminlyönnistä.
• Jos pistokkeen ja pistorasian tyyppi ei ole sama, pistoke on vaihdettava pätevän asiantuntijan toimesta.
• Älä käytä soviteosia, jakorasioita tai jatkojohtoja.
