KÄYTTÖOHJE WHGC 93 FL MX WHIRLPOOL

FI Käyttö- ja huolto-opas

Whirlpool

Nämä ohjeet ovat luettavissa myös osoitteessa: docs.whirlpool.eu

OMA SEKÄ MUIDEN TURVALLISUUS ON HYVIN TÄRKEÄ SEIKKA.

Tässä käyttöohjeessa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia. Lue ne aina ja noudata niitä.

⚠ Tämä on turvallisuusseikoista ilmoittava huomiomerkki, joka varoittaa käyttäjiä sekä muita ihmisiä uhkaavista vaaroista.

Kaikkien turvallisuutta koskevien varoitusten edellä on huomiomerkki ja jokin seuraavista sanoista:

! VAARA:

Osoittaa vaaratilanteen, joka aiheuttaa vakavia tapaturmia, ellei sitä vältetä.

! VAROITUS:

Osoittaa vaaratilanteen, joka voi aiheuttaa vakavia tapaturmia, ellei sitä vältetä.

Kaikissa turvallisuutta koskevissa varoituksissa kuvataan mahdollinen vaara/ varoitus ja kerrotaan, miten laitteen väärästä käytöstä aiheutuvien tapaturmien, vahinkojen ja sähköiskujen mahdollisuus voidaan minimoida. Noudata seuraavia ohjeita:

• Åsennuksen tai huoltotoimenpiteet saa suorittaa vain erikoistunut huoltoteknikko, ja ne on suoritettava valmistajan ohjeiden ja paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei käyttöohjeessa nimenomaan näin kehoteta.
• Laite on kytkettävä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista.
• Laitteen maadoittaminen on pakollista. (Ei tarpeen Il-luokan liesituulettimissa, joiden arvokilvessä on symboli [1])
• Virtajohdon on oltava niin pitkä, että asennetun laitteen voi kytkeä pistorasiaan.
• Älä irrota pistoketta pistorasiasta vetämällä virtajohdosta.
• Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla.
• Älä koske laitetta märillä ruumiinosilla, äläkä käytä sitä, kun olet paljain jaloin.
• Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa ainoastaan, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Puhdistamista ja huoltoa ei saa antaa lasten tehtäviksi, elleivät he ole koko ajan aikuisen valvonnan alaisina.
• Älä korjaa laitetta tai vaihda mitään sen osaa ellei käyttöohjeessa erityisesti näin neuvota. Viallisten osien tilalle on vaihdettava alkuperäiset varaosat. Kaikki muut huoltotoimenpiteet saa suorittaa vain erikoistunut teknikko.
• Lapsia on valvottava, jotta voidaan olla varmoja siitä, etteivät he leiki laitteella.
• Seinää tai kattoa porattaessa on varottava, etteivät sähköjohdot ja/tai putket vahingoitu.

• Poistokanavien tulee aina johtaa poistoilma ulkopuolelle.

• Poistoilmaa ei saa ohjata hormistoon, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden aiheuttamien savujen poistamiseen, vaan sitä varten on varattava oma poistoputkensa. Kaikkia kansallisia ilmanpoistoon liittyviä määräyksiä on noudatettava.

• Jos liesituuletinta käytetään yhdessä muiden, kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa, huoneen negatiivinen paine ei saa olla korkeampi kuin 4 Pa (4 x 10-5 bar). Siksi on varmistettava, että huoneessa on riittävä ilmanvaihto.
• Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista.
• Säännöllisesti suoritettu puhdistus ja huolto ovat oleellisen tärkeitä laitteen asianmukaiselle toiminnalle ja suorituskyvylle. Puhdista takertunut lika ja likaiset pinnat usein, jotta rasvaa ei pääsisi kerääntymään. Puhdista suodattimet säännöllisesti tai vaihda ne.
• Älä koskaan liekitä ruokia (flambé) laitteen alla. Avotulen käyttäminen saattaa aiheuttaa tulipalon.
• Jos paistat ruokia rasvassa, älä jätä tähän käytettyjä astioita valvomatta paistamisen aikana, sillä käytetty öljy saattaa syttyä palamaan.
• Liesituulettimen puhdistusohjeiden ja suodattimien puhdistus- ja vaihto-ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran.
• Savua poistavaa liesituuletinta ei saa koskaan avata ilman asennettuja rasvasuodattimia, ja sitä on valvottava jatkuvasti.
• Kaasulaitteita saa käyttää liesituulettimen alla ainoastaan kun niiden päällä on keittoastia.
• Kun käytetään useampaa kuin kolmea kaasupoltinta, liesituulettimen tulee käydä teholla 2 tai suuremmalla teholla. Tämä estää liiallisen kuumuuden keräytymisen laitteeseen.
• Varmista, että lamput ovat jäähtyneet ennen kuin kosket niihin.
• Älä käytä liesituuletinta äläkä jätä sitä ilman siihen asianmukaisesti asennettuja lamppuja – sähköiskuvaara.
• Käytä asennus- ja huoltotöiden aikana työkäsineitä.
• Tuote ei sovellu ulkokäyttöön.
• Keittotason ollessa käytössä liesituulettimen esillä olevat osat voivat kuumentua.
• Käytä lampun vaihtamiseen ainoastaan tämän oppaan kohdassa Huolto/Lamppujen vaihtaminen ilmoitettua lampputyyppiä.

SÄILYTÄ TÄMÄ OPASKIRJA MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

VaatimustenmukaisuusvakuutusCE

• Laitteen suunnittelussa, valmistuksessa ja markkinoinnissa on noudatettu seuraavia:
  EU:n ekosuunnitteluvaatimukset, seuraavien asiakirjojen mukaisesti n:o 65/2014, n:o 66/2014, n:o 327/2011, n:o 244/2009, n:o 245/2009, n:o 1194/2012, n:o 2015/1428.

Laitteen sähköturvallisuus voidaan taata vain, jos se on liitetty oikein hyväksyttyyn maadoitusjärjestelmään.

Energiansäästöneuvoja

• Käynnistä liesituuletin miniminopeudella kun aloitat ruoan laittamisen ja anna sen käydä vielä muutama minuutti ruoan kypsennyksen jälkeen.
• Nosta nopeutta ainoastaan, jos esiintyy paljon savua tai höyryä ja käytä tehonopeutta (-nopeuksia) ainoastaan ääritilanteissa.
• Valhda hillisuodatin (-suodattimet) tarpeen vaatlessa, Jotta ne pystylslvät vähentämään hajua tehokkaastl.
• Vaihda rasvasuodatin (-suodattimet) tarpeen vaatiessa, jotta ne pystyisivät suodattamaan rasvaa tehokkaasti.
• Käytä tässä oppaassa ilmoltettua kanavajärjestelmän maksimihalkaisijaa, sillä se parantaa tehokkuutta ja vähentää melua.

ASENNUS

Tarkasta laitteen pakkauksen avaamisen jälkeen, onko kuljetuksen aikana tapahtunut vaurioita. Jos ilmenee ongelmia, ota yhteys jälleenmyyjään tai lählmpään huoltopisteeseen. Vahlnkojen välttämiseksi on suositeltavaa polstaa laitteen alla oleva polystyreenipakkaus vasta juuri ennen asennusta.

ASENTAMISEEN VALMISTAUTUMINEN

! VAROITUS:

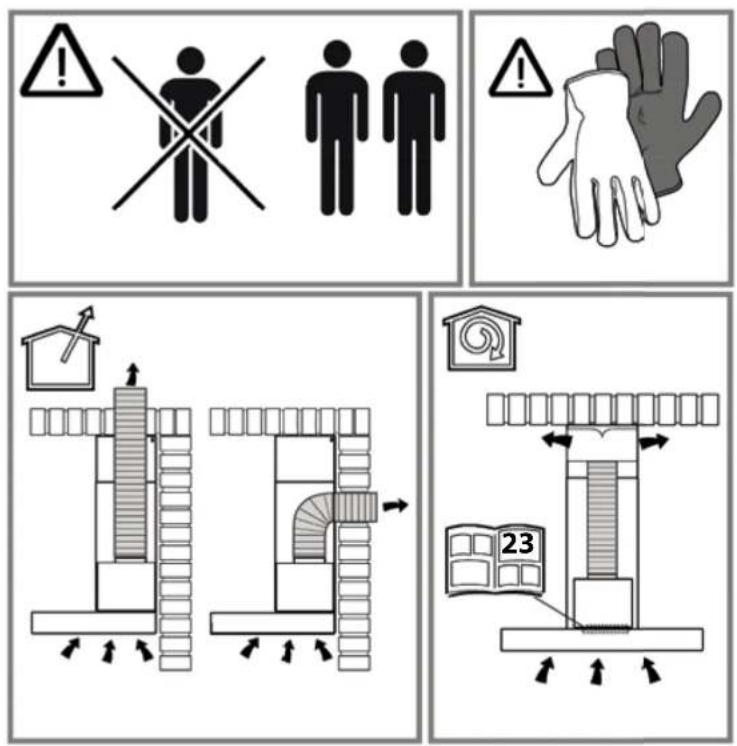

tämä on painava tuote; liesituulettimen nostamiseen tarvitaan kahta tai useampaa henkilöä.

Minimietäisys liesitason päällä olevien kattilankannattimien ja liesituulettimen alaosan välillä on oltava vähintään 50 cm sähköilesille ja 65 cm kaasu- tai yhdistelmäliesille. Ennen asentamista on tarkastettava minimietäisyydet myös lieden opaskirjasta. Lieden asennusohjeissa mahdollisesti määritetty tavallista suurempi etäisys on huomioitava asennuksessa.

SÄHKÖLIITÄNTÄ

Varmista, että laitteen arvokilpeen merkitty jännite vastaa sähköverkon jännltettä.

Nämä tiedot löytyvät liesituulettimen sisältä, rasvasuodattimen alta.

Virtajohdon vaihtamisen (tyyppi H05 VV-F 3 x 0,75 mm²) saa suorittaa ainoastaan pätevä sähköasentaja. Ota yhteys valtuutettuun huoltollikkeeseen.

Jos liesituulettimessa on pistoke, kytte se noudatettavien määräysten mukaiseen pistoraslaan, jonka on sijaitlava asennuksen jälkeen tavoitettavissa olevassa paikassa. Jos siinä ei ole pistoketta (suura kytkentä verkkoon), tai jos pistorasla ei ole tavoitettavissa, on asennettava hyväksytty kaksinapainen virtakatkaisin, jolla laite pystyttään eristämään täysin verkosta jos ilmenee III-luokan ylijännitetilanne; toimi tässä asennusmääräysten mukaisesti. Jos kaapelissa ei ole pistoketta, kytte johdot seuraavan taulukon mukaisesti:

Verkon jännite ja taajuus	Johtojen kytkentä
220-240 V50-60 Hz	1= : keltainen/vihreäN :sininenL :ruskea

ILMANPOISTO (imumalleja varten)

Yhdistä liesituuletin ja seinien poistoaukot siten, että halkaisija vastaa ilman poistokohtaa (yhdyslaippa).
Kooltaan pienempien putkien ja seinän poistoaukkojen käyttäminen laskee imutehoa ja lisää huomattavasti melua. Valmistaja ei ole näiltä osin mitenkään vastuussa.
! Käytä kanavaa, jonka pituus on mahdollisimman lyhyt.
! Käytä kanavaa, jossa on mahdollisimman vähän talvekohtla (suurin sallittu talvekulma: 90°).
! Vältä huomattavia muutoksia kanavan poikkileikkauksessa.
! Valmistaja ei ole mitenkään vastuussa, jos näitä määräyksiä ei noudateta.

! Liesituulettimesi on tarkoltettu käytettäväksi imumallisena.

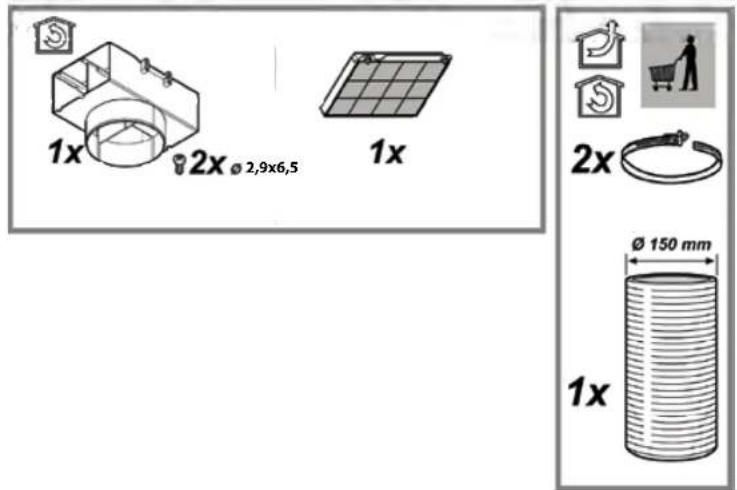

Jotta liesituuletinta voitaisiin käyttää suodattavana, on asennettava erityinen LISÄVARUSTEYHDISTELMÄ.

Tarkasta tämän käyttöoppaan ensimmäisiltä sivuilta kuuluuko LISÄVARUSTEYHDISTELMÄ toimitukseen vai onko se ostettava erikseen.

Huomaa: Jos se kuuluu toimitukseen, joissakin tapauksissa liesituulettimeen on asennettuna lisäksi

aktiivihilisuodatusjärjestelmä.

Tiedot liesituulettimen muuttamisesta imumallista suodatinmalliseksi on annettu tässä käyttöoppaassa.

Kanavoitu malli

Tässä tapauksessa savut kuljetetaan rakennuksen ulkopuolelle llesituulettimen päällä olevaan kytkentärenkaakseen yhdistetyn erityisen putken kautta.

Huomiol Poistoputkea el tolmlteta liesituulettlmen mukana vaan se on hanklttava erlkseen. Poistoputken halkaisijan tulee olla sama kuin kytkentärenkaan.

Huomio! Jos liesituuletin on varustettu aktiivihilisuodattimella, on se poistettava.

Suodatinmalli

Imetystä Ilmasta poistetaan rasva ja käryt ennen kuin se palautetaan takaisin huoneeseen.

Jos liesituuletinta halutaan käyttää tällä tavalla, on asennettava aktiivihiiltä käyttävä lisäsuodatusjärjestelmä.

YLEISIÄ SUOSITUKSIA

Ennen käyttöä

Poista varusteista pahvisuojukset, kalvot ja tarrat. Tarkasta onko laite vahingoittunut kuljetuksen aikana. Käytä alnoastaan tuotteen mukana asennusta varten toimitettuja kiinnitysruuveja, tai jos niitä ei ole, hanki oikeantyyppiset ruuvit. Käytä pituudeltaan oikeantyyppisää ruuveja, jotka on ilmoittetu asennusoppaassa. Jos et ole varma, ota yhteyttä valtuutettuu huoltopalveluum tai vastaavaan pätevään henkilöön.

Liesituuletin saattaa poiketa tämän oppaan piirustuksissa kuvatusta. Käyttöä, huoltoa ja asennusta koskevat ohjeet kuitenkin pysyvät samoina.

!Älä tee tuotteeseen tai poistokanaviin sähköisiä tai mekaanisia muutoksia.

Käytön aikana

Vaurioiden välttämiseksi älä sijoita laitteen päälle mitään painoja. Älä altista laitetta ilmastotekijöille.

YMPÄRISTÖNSUOJELU

Pakkauksen hävittäminen

Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja siinä on kierrätysmerkki . Pakkauksen osia ei saa heittää roskiin vaan ne on hävitettävä paikallisten jätehuoltomääräysten mukaisesti.

Tuotteen hävittäminen

- Tämä laite on merkitty sähkö - ja elektroniikkalaiteromua koskevan direktilivin 2012/19/EU (WEEE) mukaisesti.

- Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voisi aiheutua tuotteen asiattomasta jätekäsittelystä.

- Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

Kodinkoneiden hävittäminen

- Tämä laite on valmistettu kienrätettävistä tai uusiokäyttöön kelpaavista materiaaleista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Leikkaa virtajohto ennen laitteen romuttamista.

- Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu.

VIANETSINTÄOPAS

Laite ei toimi:

- Varmista, että verkossa on jännite ja että laite on kytketty verkkoon.

- Kytke laite pois päältä ja uudelleen päälle ja tarkista, onko vika poistunut.

Liesituulettimen imuteho ei ole riittävä:

- Tarkasta imunopeus ja säädä tilanteen vaatimalla tavalla.

- Varmista, että suodattimet ovat puhtaat.

- Tarkasta onko ilmanpoistokanavissa esteitä.

Valo ei toimi:

• Tarkasta lamppu ja vaihda viallinen lamppu uuteen.

• Varmista, että lamppu on kunnolla paikallaan.

HUOLTOPALVELU

Ennen kuin otat yhteyttä huoltopalveluun:

1. Kokeile, voitko korjata vlan itse. Katso kohtaa Vianetsintä.

2. Kytke laite irti sähköverkosta ja takaisin toimintaan nähdäksesi, onko häiriö poistunut.

Jos vika el ole korjautunut yllä mainittujen tarkistusten jälkeen, ota yhteyttä lähimpään huoltopalveluun. Ilmoita aina:

- lyhyt kuvaus viasta

- laitteen tarkka tyyppi ja malli

- huoltonumero (numero, joka näkyy arvokilvessä sanan Service jälkeen) laitteen sisältä. Huoltonumero on merkitty myös takuukorttiin.

• täydellinen osoitteesi

- puhellinnumerosl.

SERVICE

0000 000 00000

Jos laite tarvitsee korjausta, ota yhteys valtuutettuun huoltopalveluun (näin voit olla varma, että käytetyt varaosat ovat alkuperäisiä ja että korjaukset tehdään oikein).

SÄÄTIMET JA MERKKIVALOT

Liesituulettimeen on asennettu käyttöpaneeli, johon on sljoitettu imunopeuden valitsin, ja kelitoalueen valopainike. Käytä korkeaa imunopeutta, jos keiltössä on paljon höyryä. Liesituulettimen imutoiminto on suositeltavaa käynnistää 5 minuuttia ennen ruonlaitan aloittamista ja se on hyvä pitää käynnissä ruonlaiton aikana sekä vielä noin 15 minuuttia ruonlaiton loppumisen jälkeen.

T1. Valokatkaisija

T2. Nopeus 1 / katkaisija

T3. 2-nopeuden valinta

T4. 3-nopeuden valinta

HUOLTO

Puhdistus

Liesituuletin tulee puhdistaa säännöllisesti sisä- ja ulkopuolelta (tee tämä vähintään yhtä usein kuin suoritat rasvasuodattimien huollon).

Puhdista AlNOASTAAN neutraaliin, nestemäiseen pesuaineeseen kastetulla liinalla.

ÄLÄ PUHDISTA TYÖKALUJA TAI MUITA VASTAAVIA ESINEITÄ KÄYTTÄEN. Älä käytä hankaavia tuotteita.

ÄLÄ KÄYTÄ ALKOHOLIA SISÄLTÄVIÄ TUOTTEITA!

Varoitus! Jos liesituulettimen puhdistamisessa ja suodattimen valhtamisessa el noudateta annettuja suosituksla, seurauksena saattaa olla tulipalon vaara.

Tästä syystä näiden suositusten noudattaminen on erityisen tärkeää.

Valmistaja ei ole missään vastuussa väärin suoritetusta huollosta tai ylämainittujen turvasuositusten laiminlyömisestä mahdollisesti johtuvista moottorivaurioista tai tulipalon aiheuttamista vahingoista.

Kehystävä imupaneeli

Puhdista kehystävä imupaneeli yhtä usein kuin rasvasuodatinkin, käyttäen liinaa ja nestemäistä puhdistusainetta, joka ei saa olla lllan tilvistettyä. Älä käytä hankaavia alneita.

Rasvasuodattimien huolto

Imee ruoanlaiton alkana syntyvät rasvahiukkaset.

Tämä on puhdistettava kerran kuussa (tai kun suodattimen täyttymisen ilmaisinjärjestelmä – jos kyselsessä mallissa on sellainen – ilmoittaa toimenpiteen olevan tarpeellinen) mietoja pesuaineita käyttäen, joko käsin tai astianpesukoneessa (käytä matalaa lämpötilaa ja lyhyttä pesuohjelmaa).

Jos rasvasuodatin pestään astianpesukoneessa, sen väri saattaa himmetä hieman, mutta tällä ei ole vaikutusta sen suodatuskykyyn.

Rasvasuodatin irrotetaan vetämällä jousellisesta vapautuskahvasta.

Hiilisuodattimen huolto

Imee itseensä ruoanlaitosta syntyneitä epämiellyttäviä hajuja.

Hillsuodattimen kyllästymiseen kuluvan ajan pituus rilippuu slitä, millaista ruokaa laitetaan sekä rasvasuodattimen puhdistustiheydestä.

Joka tapauksessa patruuna on vaihdettava vähintään neljän kuukauden välein (tai kun suodattimen kyllästymisestä ilmoittava järjestelmä – jos sellainen kyseisessä malissa on – ilmoittaa tämän olevan tarpeen). Hiilisuodatinta EI SAA pestä tai regeneroida.

Keittotason upottaminen

Kiinnitā hiiilisuodatin ensin takaa liesituulettimen metallikielekkeeseen, sitten edestä kahdella nupilla.

Irrottaminen

Irrota hilisuodatin kiertämällä sitä liesituulettimeen kiinnittäviä nuppeja 90°.

Lamppujen vaihtaminen

Irrota laite sähköverkosta.

Liesituuletin on varustettu LED-teknologiaan perustuvalla valaistusjärjestelmällä.

LED-valot takaavat ihanteellisen valaistuksen, jopa 10 kertaa pidemmän kestoajan perinteisiin lamppuihin verrattuna ja säästävät sähköenergiaa 90 %.

Kun lamput pitää vaihtaa, ota yhteys tekniseen huoltoon.

TEKNISET TIEDOT

Malli Korkeus (cm) Leveys (cm) Syvyys (cm) Polstoputken halkalsija (cm)
Kaartuva lasimalli	60.3-11368.1-113	60-9045 15
Litteä lasimalli	60.3-11369-113	59.8-89.841 15

CE

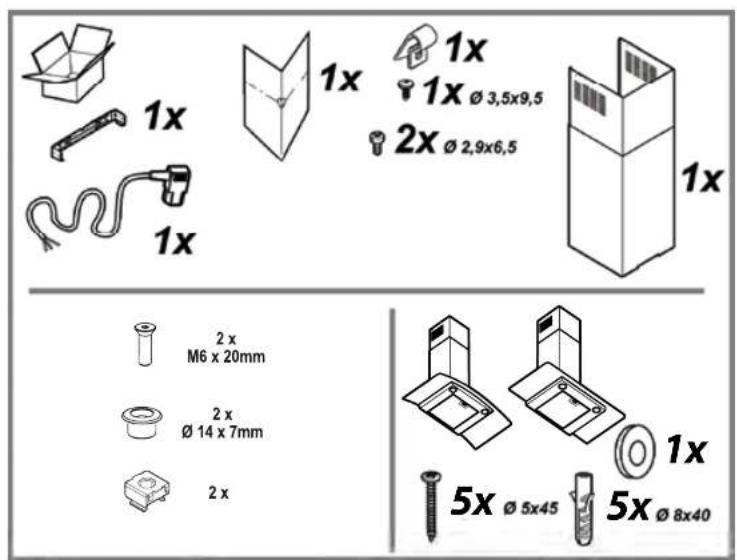

Komponentit, jolta el tolmlteta tuotteen mukana
