KÄYTTÖOHJE WU14Q4L7DN SIEMENS

Pyykinpesukone WU...

fi Käyttö- ja asennusohje

Valintasi on Siemens pyykinpesukone.

Varaa itsellesi pari minuuttia aikaa lukemiseen ja perehdy pyykinpesukoneesi etuihin.

Jokainen pyykinpesukone joutuu ennen tehtaalta lähtöä lopputarkastukseen, missä tarkastetaan huolellisesti koneen toiminta ja sen moitteeton kunto. Näin varmistetaan, että merkin Siemens asettamat korkeat laatuvaatimukset täyttyvät.

Lisätietoja tuotteistamme, tarvikkeista, varaosista ja huollosta saat verkkosivuiltamme www.siemens-home.bsh-group.com tai kääntymällä kuluttajapalvelumme puoleen.

Mikäli käyttö- ja asennusohjeet koskevat eri malleja, eroihin viitataan kyseisissä kohdissa.

Ota pyykinpesukone käyttöön vasta kun olet lukenut nämä käyttö- ja asennusohjeet!

Kuvaustavat

⚠ Varoitus!

Tämä symbolin ja sanan yhdistelmä viittaa mahdolliseen vaaratilanteeseen. Sen huomiotta jättäminen voi johtaa hengenvaaraan tai loukkaantumiseen.

Huomio!

Tämä sana viittaa mahdolliseen vaaratilanteeseen. Sen huomiotta jättäminen voi johtaa esinevaurioihin ja/tai ympäristövahinkoihin.

Ohje / Vihje

Koneen optimaalista käyttöä koskevia ohjeita / muuta hyödyllistä tietoa.

1. 2. 3. / a) b) c)

Käsittelyvaiheet kuvataan luvuilla tai kirjaimilla.

/ -

Luettelot kuvataan ruuduilla tai luetelmaviivoilla.

Sisällysluettelo

Määräysten mukainen käyttö . . .4

Turvallisuusohjeet. . . . . . . . . . . . . 5

Lapset/toimintakyvyltään rajoittuneet henkilöt/lemmikkieläimet 5

Asennus 6

Käyttö 8

Puhdistus/huolto....9

Ympäristönsuojelu .....11

Pakkaus/käytöstä poistettu laite . . . . 11

Säästövinkkejä 11

Sijoittaminen ja liittäminen . . . .12

Toimituksen sisältö .... 12

Turvallisuusohjeet ..... 12

Sijoitusalustan. 13

Sijoitus jalustan päälle tai huoneeseen, jossa on puupalkkirakenteet .... 13

Sijoittaminen korokkeen päälle, jossa on laatikko....13

Laitteen sijoittaminen työtason alle tai keittiökaapistoon .... 13

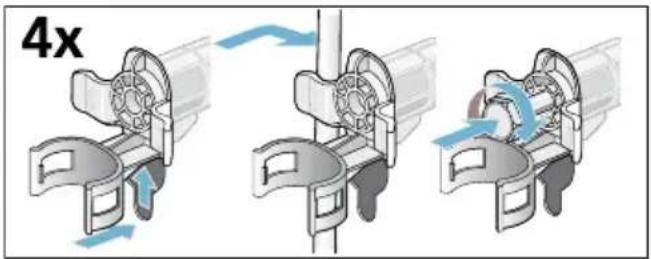

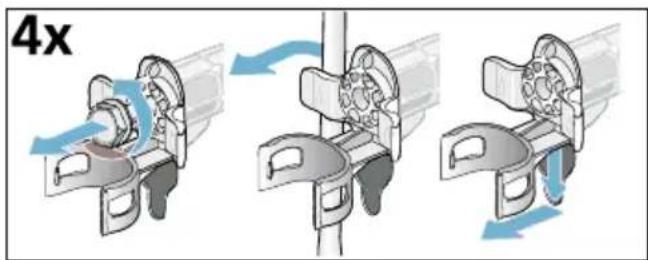

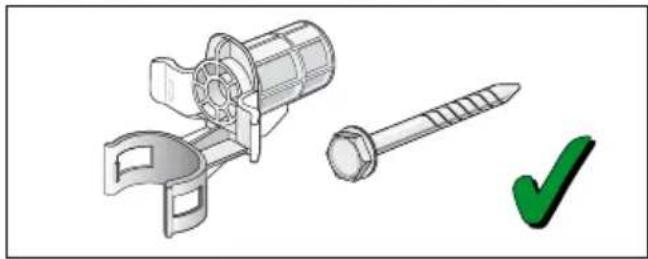

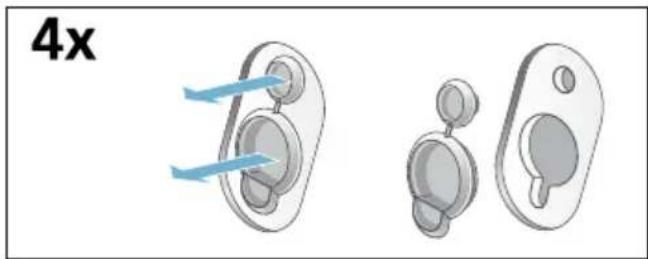

Kuljetustukien poistaminen ..... 13

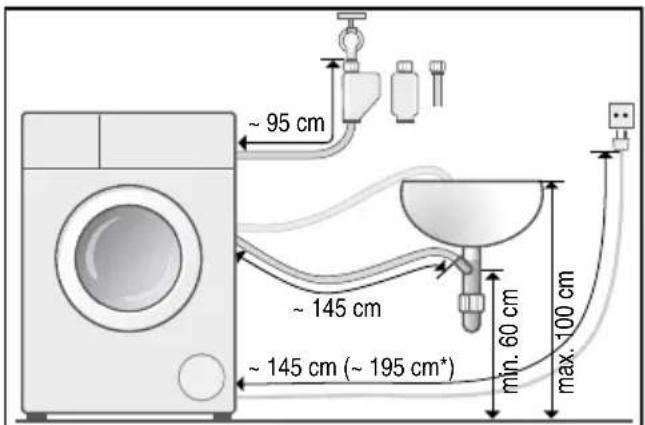

Letkujen ja johtojen pituudet ..... 14

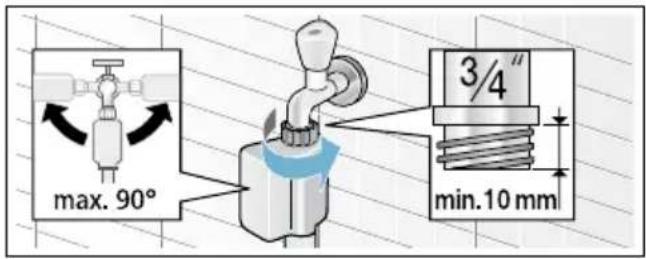

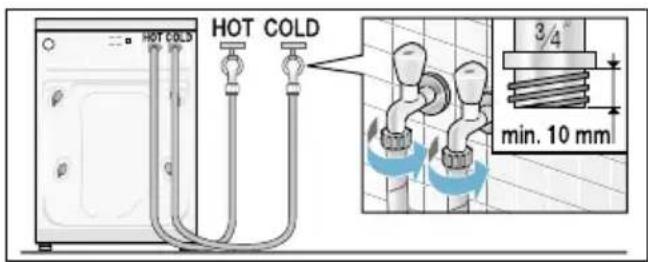

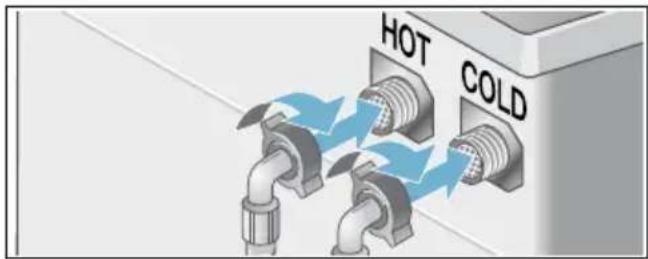

Tulovesi 14

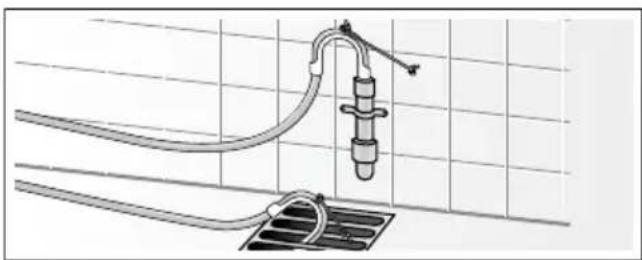

Poistovesi 16

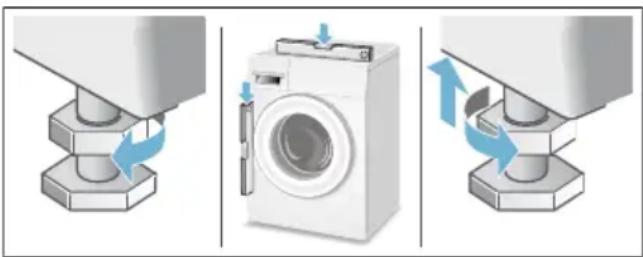

Suoristaminen....16

Sähköliitäntä 17

Ennen ensimmäistä pesukertaa . . . . 17

Kuljettaminen 18

Tutustuminen laitteeseen .....19

Pyykinpesukone 19

Ohjauspaneeli....20

Näyttöruutu 21

Pyykki .....22

Pyykin esivalmistelu ..... 22

Pyykin lajittelu 22

Tärkkäys 22

Värjäys/värin poisto 23

Liotus 23

Pesuaine....23

Oikea pesuainevalinta .....23

Energian ja pesuaineen säästö . . . . .24

Ohjelmien esiasetukset ..... 24

Lämpötila. 24

Linkousnopeus .....24

Ajastusaika .....25

Ohjelman lisäasetukset ..... 25

speed l eco .....25

Rypistymisesto .....26

Vesi&huuhtelu .....26

Esipesu....26

Laitteen käyttö. 26

Pyykinpesukoneen valmistelut. . . . . .26

Ohjelman valinta/laitteen kytkeminen päälle ....26

Ohjelma-asetusten muuttaminen . . . .26

Ohjelman lisäasetusten valinta .....27

Pyykin asettaminen rumpuun. . . . . . .27

Pesu ja huuhteluaineen annostelu. . .27

Ohjelman käynnistäminen .....28

Lapsilukko .....28

Pyykin lisääminen koneeseen .....29

Ohjelman muuttaminen .....29

Ohjelman keskeyttäminen .....29

Ohjelman lopettaminen kun pyykki jää veteen .29

Ohjelman päättyminen. . . . . . . . . . . . . . 29

Pyykin poistaminen/laitteen kytkeminen pois päältä ....30

Tunnistimet 30

Määräautomatiikka ....30

Epätasapainon tunnistusjärjestelmä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Äänimerkin säätö 30

Puhdistus ja huolto ..... 31

Koneen ulkopinta ja ohjauspaneeli . 31

Pesurumpu 31

Kalkinpoisto 31

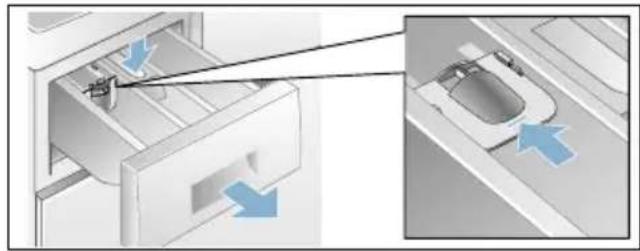

Pesuainekotelo ja kotelokehys..... 32

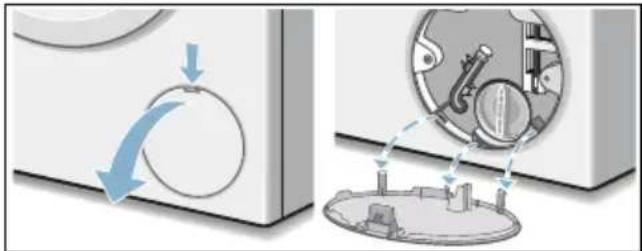

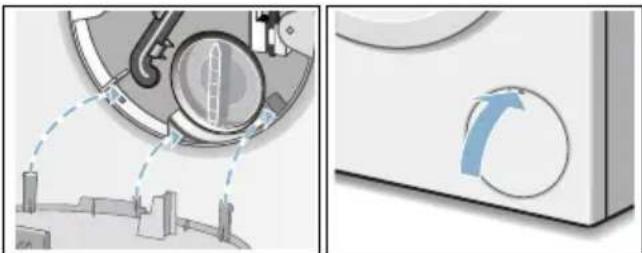

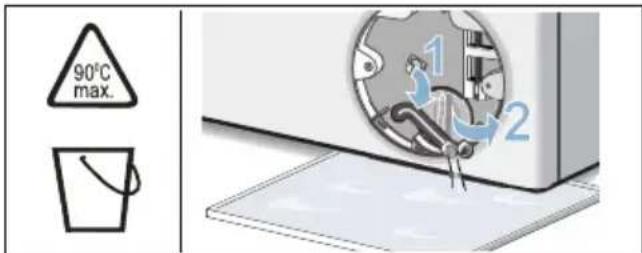

Poistopumppu on tukossa ..... 32

Hajulukkoon kytketty

poistovesiletku on tukossa. . . . . . . 33

Tulovesihti on tukossa. 33

Toimintahäiriö, mitä on tehtävä?....33

Lukon avaaminen hätätilanteessa .. 33

Ohjeet näyttöruudussa. 35

Toimintahäiriö, mitä on tehtävä? . . . 36

Huoltopalvelu 38

Tekniset tiedot 38

Aquastop-takuu 38

Määräysten mukainen käyttö

Tämä laite on tarkoitettu vain kotitalouskäyttöön.
- Älä asenna tai käytä laitetta tilassa, jossa on jäätymisvaara ja/tai ulkona. Laite voi vaurioitua, jos jäännösvesi pääsee jäätymään laitteen sisään. Jos letkut jäätyvät, ne voivat murtua.
Tämä laite on tarkoitettu konepesun kestävien tekstiilien tai käsin pestävän villan pesuun (ks. tekstiilin pesumerkintä). Laitteen käyttäminen muihin tarkoituksiin ei vastaa laitteen suunniteltua käyttöä ja on siksi kielletty.
Laite on suunniteltu käytettäväksi vesijohtovedellä ja yleisesti saatavana olevilla pesu- ja huuhteluaineilla (aineiden pitää sopia käytettäviksi pyykinpesukoneessa).
Tämä laite on suunniteltu käytettäväksi enintään 4000 metrin korkeudella merenpinnasta.

Ennen laitteen käyttöönottoa:

Tarkista, että laitteessa ei ole näkyviä vaurioita. Älä ota vaurioitunutta laitetta käyttöön. Käänny ongelmatapauksessa myyjäliikkeen tai huoltopalvelumme puoleen.

Lue käyttö- ja asennusohjeet ja kaikki muut laitteen mukana toimitettu informaatio ja noudata ohjeita.

Säilytä asiakirjat myöhempää käyttöä tai seuraavaa omistajaa varten.

Turvallisuusohjeet

Seuraavien turvallisuustietojen ja varoitusten tarkoituksena on suojata sinua loukkaantumisilta ja estää ympäristön aineelliset vahingot.

Laitetta asennettaessa, puhdistettaessa ja käytettäessä on joka tapauksessa tärkeää noudattaa varotoimenpiteitä ja toimia varovasti.

Lapset/toimintakyvyltään rajoittuneet henkilöt/ lemmikkieläimet

Varoitus

Hengenvaara!

Lapset ja muut henkilöt, jotka eivät kykene arvioimaan laitteen käyttöön liittyviä vaaroja, voivat loukata itsensä tai joutua hengenvaaraan. Ota sen tähden huomioon seuraavaa:

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistillinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole laitteen käytön edellyttämää kokemusta tai tietoja, jos heitä valvotaan laitteen käytössä tai heille on annettu riittävät ohjeet laitteen turvallista käyttöä varten ja henkilöt ovat ymmärtäneet laitteen käyttöön liittyvät vaarat.

■ Lapset eivät saa leikkiä laitteella.
- Älä anna lasten puhdistaa tai huoltaa laitetta ilman valvontaa.
- Pidä alle 3-vuotiaat lapset ja lemmikkieläimet poissa laitteen luota.
- Älä jätä laitetta valvomatta, kun sen läheisyydessä on lapsia tai muita henkilöitä, jotka eivät kykene arvioimaan laitteeseen liittyviä vaaroja.

Varoitus

Hengenvaara!

Lapset voivat lukita itsensä laitteen sisään ja joutua näin hengenvaaraan.

• Älä sijoita laitetta oven taakse, sillä se voi estää laitteen luukun avautumisen osittain tai kokonaan.
  ■ Kun laite on tullut käyttöikänsä päähän, irrota verkkopistoke pistorasiasta ennen verkkojohdon katkaisua. Riko sen jälkeen laitteen luukun lukko.

Varoitus

Tukehtumisvaara!

Jos lasten annetaan leikkiä pakkauksilla/muovikalvoilla tai pakkauksen osilla, lapset voivat sotkeutua tai juuttua niihin tai vetää ne päähänsä ja tukehtua. Pidä pakkaukset, muovikalvot ja pakkauksen osat poissa lasten ulottuvilta.

Varoitus

Myrkytysvaara!

Pesuaineiden ja huuhteluaineiden nauttiminen voi aiheuttaa myrkytyksen. Jos aineita on nielty vahingossa, hakeudu lääkäriin. Pidä pesu- ja huuhteluaineet poissa lasten ulottuvilta.

Varoitus

Palovammavaara!

Laitteen luukun lasiosa kuumenee, kun peset pyykkiä korkeassa lämpötilassa. Älä anna lasten koskea laitteen luukkua, kun se on kuuma.

Varoitus

Pesu- tai huuhteluaineiden joutuminen silmiin tai iholle voi aiheuttaa silmä-/ihoärsytystä. Huuhtele silmät/iho huolellisesti, jos ne joutuvat kosketuksiin pesu- tai huuhteluaineiden kanssa. Pidä pesu- ja huuhteluaineet poissa lasten ulottuvilta.

Asennus

Varoitus

Sähköiskun/tulipalon/aineellisten vahinkojen/laitevaurioiden vaara!

Jos laitetta ei asenneta asianmukaisesti, se voi aiheuttaa vaaran. Varmista seuraavat seikat:

Pistorasian verkkojännitteen pitää vastata laitteessa ilmoitettua jännitearvoa (arvokilpi). Kytketyt kuormitukset ja tarvittava sulakesuojaus on merkitty arvokilpeen.
■ Verkkopistokkeen ja suojakosketinpistorasian pitää vastata toisiaan ja maadoitus pitää olla oikein asennettu.
■ Asennuksen johdon halkaisijan pitää olla riittävä.
■ Verkkopistokkeeseen pitää päästä aina vapaasti käsiksi. Jos tämä ei ole mahdollista, voimassa olevien turvallisuusmääräysten täyttämiseksi on kiinteään liitäntään asennettava katkaisin (2-napainen vaihtokytkin) sähköasennusta koskevien säädösten mukaan.
■ Jos käytät vikavirtasuojakytkintä, käytä ainoastaan seuraavalla merkinnällä varustettua kytkintä: 📌. Tämä merkintä on ainoa tapa varmistaa, että tuote täyttää kaikki asianmukaiset määräykset.

Varoitus

Sähköiskun/tulipalon/aineellisten vahinkojen/laitevaurioiden vaara!

Jos laitteen verkkovirtajohtoon tehdään muutoksia tai se on vaurioitunut, seurauksena voi olla sähköisku, oikosulku tai

ylikuumenemisesta aiheutuva tulipalo.

Verkkojohtoa ei saa taittaa, kiertää, jättää puristuksiin, rikkoa tai muuttaa eikä se saa olla kosketuksissa lämpölähteiden kanssa.

Varoitus

Tulipalon/aineellisten vahinkojen/laitevaurioiden vaara!

Jatkojohtojen ja pistorasiajakajien käyttö voi aiheuttaa ylikuumenemisen tai oikosulun seurauksena tulipalon. Liitä laite suoraan maadoitettuun pistorasiaan, joka on asennettu oikein. Älä käytä jatkojohtoja, pistorasiajakajia tai haaroitusliittimiä.

Varoitus

Henkilövahinkojen/aineellisten vahinkojen/laitevaurioiden vaara!

■ Laite voi täristä tai liikkua käytön aikana, minkä seurauksena voi syntyä henkilövahinkoja tai aineellisia vahinkoja. Sijoita laite puhtaalle, tasaiselle ja tukevalle pinnalle ja tasapainota se vesivaa'an ja säätöjalkojen avulla.

- Jos nostat tai siirrät laitetta laitteen ulkonevista osista (esimerkiksi laitteen luukku), kyseiset osat voivat rikkoutua ja aiheuttaa loukkaantumisen. Älä siirrä laitetta laitteen mistään ulkonevista osista.

Varoitus

Loukkaantumisvaara!

■ Laite on hyvin painava. Sen nostaminen voi aiheuttaa loukkaantumisen.
Älä nosta laitetta yksin.
■ Laitteessa on teräviä reunoja, jotka voivat aiheuttaa viiltoja käsiin.
Älä koske laitteen teräviin reunoihin. Käytä suojakäsineitä, kun nostat laitetta.
■ Jos letkuja ja verkkojohtoja ei ole vedetty oikein, ne saattavat aiheuttaa kompastumisvaaran, josta voi seurata henkilövahinkoja. Vedä letkut ja johdot siten, että ne eivät aiheuta kompastumisvaaraa.

Huomio!

Aineellisten vahinkojen/ laitevaurioiden vaara

■ Jos vedenpaine on liian korkea tai liian matala, laite ei välttämättä toimi kunnolla, ja seurauksena voi olla myös aineellisia vahinkoja tai laitevaurioita.
Varmista, että vesijohtoverkon vedenpaine on vähintään 100 kPa (1 bar) ja korkeintaan 1 000 kPa (10 bar).

■ Jos vesiletkuja muutetaan tai ne ovat vaurioituneet, seurauksena voi olla aineellisia vahinkoja tai laitevaurioita. Vesiletkuja ei saa taittaa, kiertää, jättää puristuksiin, rikkoa, muuttaa tai katkaista.

- Jos vesijohtoverkkoon liitännässä käytetään muiden merkkien toimittamia letkuja, seurauksena voi olla aineellisia vahinkoja tai laitevaurioita. Käytä vain laitteen mukana toimitettuja letkuja tai alkuperäisiä varaosaletkuja.

■ Laitteeseen on asennettu kuljetustuet turvallista kuljetusta varten. Jos kuljetustukia ei poisteta ennen laitteen käyttöä, seurauksena voi olla laitevaurioita.
On tärkeää, että kaikki kuljetustuet on poistettu ennen laitteen ensimmäistä käyttökertaa. Säilytä kuljetustuet erillään. Jos laitetta kuljetetaan, siihen on ehdottomasti asennettava kuljetustuet, jotta laite ei vaurioidu kuljetuksen aikana.

Käyttö

Varoitus

Räjähdys-/tulipalovaara!

Liuottimia sisältävällä puhdistusaineella, esimerkiksi tahranpoistoaineella tai rasvanpoistoaineella, esikäsitelty pyykki voi aiheuttaa rummussa räjähdyksen. Huuhtele pyykki huolellisesti vedellä ennen kuin peset sitä pesukoneessa.

Varoitus

Myrkytysvaara!

Liuottimia sisältävistä puhdistusaineista, kuten rasvanpoistoaineesta, voi vapautua ilmaan myrkyllisiä höyryjä.

Älä käytä liuottimia sisältäviä puhdistusaineita.

⚠ Varoitus Loukkaantumisvaara!

• Jos varaat painosi laitteen auki olevaan luukkuun tai istut sen päälle, laite voi kallistua ja seurauksena voi olla loukkaantuminen. Älä varaa painoasi laitteen luukkuun, kun se on auki.
  ■ Jos kiipeät laitteen päälle, laitteen kansilevy voi rikkoontua ja seurauksena voi olla loukkaantuminen. Älä kiipeä laitteen päälle.
• Jos kosket rumpuun rummun pyöriessä, voit loukata kätesi. Odota, että rumpu on lakannut pyörimästä.

⚠ Varoitus Palovamman vaara!

Kun peset pyykkiä korkeassa lämpötilassa, altistut palovamman vaaralle, jos joudut kosketuksiin kuuman pesuaineliuoksen kanssa (esim. kun tyhjennät kuuman pesuaineliuoksen pesualtaaseen).

Älä laita kättäsi kuumaan pesuaineliuokseen.

⚠ Varoitus Silmien/ihon ärsytys!

Pesu- ja huuhteluainetta voi roiskua ulos, jos avaat pesuainelokeron, kun laite on käynnissä. Huuhtele silmät/iho huolellisesti, jos ne joutuvat kosketuksiin pesu- tai

huuhteluaineiden kanssa. Jos aineita on nielty vahingossa, hakeudu lääkäriin.

Huomio! Aineellisten vahinkojen/ laitevaurioiden vaara

■ Jos laitteen pyykkimäärä ylittää enimmäistäyttömäärän, laite ei välttämättä toimi oikein tai seurauksena voi olla aineellisia vahinkoja tai laitevaurioita.
Älä ylitä kuivan pyykin enimmäistäyttömäärää.
Noudata kullekin ohjelmalle ilmoitettuja enimmäistäyttömääriä → Käyttö- ja asennusohjeita täydentävä taulukko.

Jos annostelet laitteeseen virheellisen määrän pesu-, huuhtelu- tai tahranpoistoainetta, seurauksena voi olla aineellisia vahinkoja tai laitevaurioita. Käytä pesu-/huuhtelu-/tahranpoistoaineita valmistajan ohjeiden mukaan.

Puhdistus/huolto

⚠ Varoitus Hengenvaara!

Laite toimii sähköllä. Jännitteisten komponenttien koskettaminen aiheuttaa sähköiskun vaaran. Ota sen tähden huomioon seuraavaa:

■ Kytke laite pois päältä. Katkaise laitteesta virta (irrota laitteen verkkopistoke pistorasiasta).
■ Alä koske virtajohtoon märillä käsillä.
■ Kun irrotat verkkopistokkeen pistorasiasta, vedä aina pistokkeesta äläkä verkkojohdosta. Muutoin verkkojohto voi vaurioitua.
- Alä tee laitteeseen tai sen ominaisuuksiin mitään teknisiä muutoksia.
■ Laitteen korjaustöitä ja muita vastaavia toimenpiteitä saa tehdä ainoastaan huoltopalvelumme edustaja tai sähköasentaja. Sama koskee laitteen verkkojohdon vaihtoa (tarvittaessa).
- Varaosana myytäviä verkkojohtoja voi tilata asiakaspalvelustamme.

Varoitus

Myrkytysvaara!

Liuottimia sisältävistä puhdistusaineista, kuten rasvanpoistoaineesta, voi vapautua ilmaan myrkyllisiä höyryjä. Älä käytä liuottimia sisältäviä puhdistusaineita.

Varoitus

Sähköiskun/aineellisten vahinkojen/laitevaurioiden vaara!

Jos laitteeseen pääsee kosteutta, seurauksena voi olla oikosulku.

Älä käytä paine- tai höyrypesuria, vesiletkua tai ruiskupistoolia laitteen puhdistukseen.

Varoitus

Henkilövahinkojen/aineellisten vahinkojen/laitevaurioiden vaara!

Muiden merkkien toimittamien varaosien ja lisävarusteiden käyttö on vaarallista: seurauksena voi olla henkilövahinkoja, aineellisia vahinkoja tai laitevaurioita. Käytä turvallisuussyistä vain alkuperäisiä varaosia ja lisävarusteita.

Huomio!

Aineellisten vahinkojen/ laitevaurioiden vaara

Tahranpoistoaineet ja pyykin esikäsittelyyn tarkoitetut aineet (esimerkiksi tahranpoistoaineet, esikäsittelysuihkeet jne.) voivat aiheuttaa vaurioita, jos ne joutuvat kosketuksiin laitteen pintojen kanssa. Ota sen tähden huomioon seuraavaa:

■ Huolehdi siitä, etteivät kyseiset aineet joudu kosketuksiin laitteen pintojen kanssa.
■ Puhdista laite pelkällä vedellä ja kostealla pehmeällä liinalla.
■ Poista mahdolliset pesuaineet, suihkeet tai muut jäämät välittömästi.

Ympäristönsuojelu

Pakkaus/käytöstä poistettu laite

Hävitä pakkaus

ympäristönsuojelumääräysten mukaisesti.

Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU mukaisesti (waste electrical and electronic equipment - WEEE).

Tämä direktiivi määrittää käytöstä poistettujen laitteiden palautus- ja

kierrätyssäännökset koko EU:n alueella.

Säästövinkkejä

Käytä hyödyksi valitun ohjelman maksimi täyttömäärä.
Ohjelmataulukko → Käyttö- ja asennusohjeen liite
■ Pese normaalisti likaantunut pyykki ilman esipesua.
Säästä energiaa ja pesuainetta, kun pyykki on kevyesti tai normaalisti likaantunutta. → Sivu 24
Valittavissa olevat lämpötilat viittaavat tekstiileissä oleviin pesuohjemerkintöihin. Koneessa käytetyt lämpötilat voivat poiketa näistä, jotta varmistetaan energiansäästön ja pesutuloksen kannalta paras mahdollinen yhdistelmä.

■ Energiankulutuksen ilmoitus*:

→ ̄ Sivu 21

Näyttö antaa tietoja suhteellisesta energiankulutuksesta valituissa ohjelmissa.

Mitä enemmän merkkivaloja palaa, sitä suurempi on kulutus.

Voit näin verrata ohjelmien kulutusta valitessasi erilaisia ohjelma-asetuksia ja valita mahdollisesti energiaa säästävän ohjelma-asetuksen.

* mallista riippuen

■ Energiansäästötila: näyttöruudun valo sammuu muutaman minuutin kuluttua, valitsin ▷ vilkkuu. Kun haluat aktivoida valon, paina jotain valitsinta.
Energiansäästötila ei aktivoidu, kun ohjelma on käynnissä.

■ Jos kuivaat pyykin pesun jälkeen kuivausrummussa, valitse linkousnopeus kuivausrummun valmistajan ohjeiden mukaan.

Sijoittaminen ja liittäminen

Toimituksen sisältö

Huomautus: Tarkasta, onko koneessa kuljetusvaurioita. Älä ota vaurioitunutta konetta käyttöön. Jos sinulla on reklamoitavaa, käänny myyjän puoleen, jolta hankit laitteen, tai ota yhteyttä huoltopalveluumme.

1 Vedenpoisto
2 Verkkojohto
3 Tulovesiletku*
4 Kuljetustukien suojatulpat
5 Kaari poistovesiletkun kiinnittämistä varten*

* mallista riippuen

Lisäksi tarvitaan letkunkiristin ∅ 24 - 40 mm (alan liikkeestä), jos poistovesiletku liitetään hajulukon kohdalle.

Hyödylliset työkalut

■ Vesivaaka suoristamista varten
■ Ruuviavain:

- avainkoko 13 kuljetustukien irrottamiseen ja

- avainkoko 17 laitteen jalkojen säätämiseen

Turvallisuusohjeet

Varoitus

Loukkaantumisvaara!

■ Pesukone on painava.
Ole varovainen pesukonetta nostettaessa/kuljetettaessa.
Jos pyykinpesukonetta nostetaan sen ulkonevista osista (esim. täyttöluukusta), rakenneosat saattavat murtua ja aiheuttaa loukkaantumisia.
Älä nosta pesukonetta sen ulkonevista osista.
■ Jos letkut ja sähköjohdot asennetaan huolimattomasti, ne aiheuttavat kompastumis- ja loukkaantumisvaaran.
Asenna letkut ja johdot siten, että niihin ei pääse kompastumaan.

Huomio!

Laitevauriot

Jäätyneet letkut voivat repeytyä/haljeta. Älä sijoita pyykinpesukonetta ulos tai tiloihin, joissa vesi voi jäätyä.

Huomio!

Vesivaurio

Tulo- ja poistovesiletkun liitäntäkohtiin kohdistuu korkea vedenpaine. Noudata vuotojen tai vesivahinkojen välttämiseksi ehdottomasti tässä luvussa olevia ohjeita.

Huomautuksia

Noudata tässä olevien ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä.
■ Jos olet epävarma, teetä liitäntä alan ammattiasentajalla.

Sijoitusalustan

Huomautus: Pyykinpesukone on sijoitettava niin, että se pysyy hyvin paikallaan myös linkouksen aikana!

■ Sijoitusalustan pitää olla tukeva ja tasainen.
■ Pehmeät lattiat/lattiapinnoitteet eivät ole sopivia.

Sijoitus jalustan päälle tai huoneeseen, jossa on puupalkkirakenteet

Huomio!

Laitevauriot

Pyykinpesukone voi lingottaessa liikkua ja pudota tai kaatua jalustalta. Kiinnitä laitteen jalat ehdottomasti kiinnityssarjan avulla. Tilausnro WMZ 2200, WX 9756, Z 7080X0

Huomautus: Jos kyseessä on puupalkkikatto, aseta pyykinpesukone:

- mieluiten huoneen kulmaan,

■ vedenpitävän puulevyn päälle (vähintään 30 mm paksu), joka on kiinnitetty lattiaan tukevasti ruuveilla.

Sijoittaminen korokkeen päälle, jossa on laatikko

Korokkeen tilausnumero: WMZ 20490, WZ 20490.

Laitteen sijoittaminen työtason alle tai keittiökaapistoon

Varoitus

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran. Irrota laite sähköverkosta.

Huomautuksia

■ Asennustilan leveyden tulee olla 60 cm.
Sijoita pyykinpesukoneen vain yhtenäisen työtason alle, joka on kiinnitetty tukevasti viereisiin kalusteisiin.
Jos poistat laitteen suojalevyn kalusteen alle tai kalusteeseen asentamista varten, tilalle on ehdottomasti asennettava peltilevy.
Tilausnumero WMZ20331; WZ20331.

Kuljetustukien poistaminen

Huomio!

Laitevauriot

Kone on suojattu kuljetusta varten kuljetustuilla. Jos kuljetustukia ei ole poistettu, tuet saattavat vaurioittaa esim. rumpua koneen käydessä. Poista ehdottomasti 4 kuljetustukea ennen koneen ensimmäistä käyttökertaa. Ota kuljetustuet talteen.

fi Sijoittaminen ja liittäminen

■ Jos konetta kuljetetaan myöhemmin, muista kiinnittää kuljetustuet takaisin paikoilleen kuljetusvaurioiden välttämiseksi.

Huomautus: Säilytä ruuvit ja holkit.

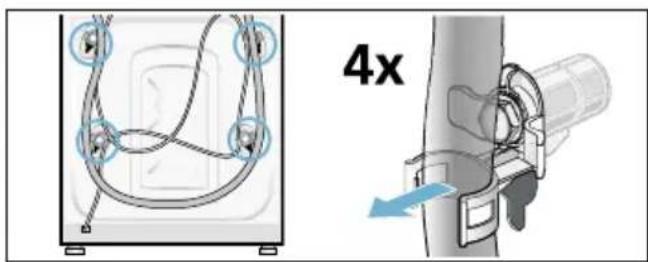

1. Ota letkut pois pidikkeistä.

1. Löystytä ja poista kaikki 4 kuljetustukiruuvia. Poista hylsyt. Ota verkkojohto pois pidikkeistä.

1. Kiinnitä suojatulpat paikoilleen.

Letkujen ja johtojen pituudet

■ Vasemmanpuoleinen liitäntä

■ Oikeanpuoleinen liitäntä

* mallista riippuen

Ohje: Alan liikkeistä/huoltopalvelusta on saatavissa:

■ Aquastop- tai kylmävesi-tuloletkun jatkoletku (n. 2,50 m); tilausnro WM Z2380, WZ 10130, Z 7070X0
■ Pidempi tulovesiletku (n. 2,20 m) Standard-malliin: osanumero huoltopalvelulle: 00353925

Tulovesi

Varoitus

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran. Älä upota Aquastop-vesiturvaventtiiliä veteen (sisältää sähköisen venttiilin).

Ota liitännässä huomioon seuraavat seikat

Huomautuksia

Käytä pyykinpesukonetta kylmän vesijohtoveden kanssa, kun laitteessa on kylmävesiliitäntä.
Käytä pyykinpesukonetta kylmän ja lämpimän vesijohtoveden kanssa, maks. 60 °C, kun laitteessa on lämminvesilitäntä.
- Älä liitä pesukonetta paineettoman kuumavesivaraajan termostaattihanaan.
Käytä vain koneen mukana tulevaa tai valtuutetusta huoltoliikkeestä hankittua vedenottoletkua. Älä asenna käytettyjä letkuja.
- Älä taita, jätä puristuksiin, muuta tai katkaise (letku ei silloin ole enää riittävän luja) tulovesiletkua.
- Kiristä ruuviliitokset vain käsikireydelle. Kierre saattaa vaurioitua kirstettäessä liian tiukkaan työkalulla (pihdeillä).

Vesijohtoverkon optimaalinen vedenpaine

vähintään 100 kPa (1 bar)

enintään 1000 kPa (10 bar)

Kun vesihana on auki, veden virtausmäärä on vähintään 8 l/min.

Jos vedenpaine on korkeampi, asenna paineenalennusventtiili.

Liitäntä kylmä- lämminvesiliitäntään

Huomautus:

Lämpimän veden punainen tuloletku lämminvesihanaan (maks. 60 °C) ja punaiseen venttiiliin laitteessa
Kylmän veden tuloletku kylmävesihanaan ja valkoiseen venttiiliin laitteessa

Liitäntä vesihanoissa (3/4" = 26,4 mm)

Liitäntä laitteessa

Liitäntä vain kylmään veteen

Jos lämminvesiliitäntää ei ole olemassa, liitä vain kylmän veden tuloletku. Peitä laitteessa oleva lämpimän veden liitäntä ja suojaa se siten likaantumiselta.

Huomautus: Avaa vesihana varovasti ja tarkasta liitäntäkohtien tiiviys. Kierreliitin on vesijohtopaineen alainen.

Liitäntä kylmään veteen

Liitä tulovesiletku vesihanaan (3/4" = 26,4 mm) ja laitteeseen (ei tarpeen Aquastop-malleissa, kiinteä asennus):

■ Malli: Standard

■ Malli: Aqua-Secure

■ Malli: Aquastop

Huomautus: Avaa vesihana varovasti ja tarkasta liitäntäkohtien tiiviys. Kierreliitin on vesijohtopaineen alainen.

Poistovesi

Huomio!

Vesivaurio

Jos korkea vedenpaine saa poistovesiletkun putoamaan pesualtaasta tai irtoamaan liitäntäkohdasta vettä pois pumpattaessa, ulosvaluva vesi voi aiheuttaa vesivahinkoja. Varmista, että poistoletku ei pääse luiskahtamaan pois paikaltaan.

Huomautus: Älä taita poistovesiletkua äläkä vedä sitä kireälle.

Voit asentaa poistovesiletkun seuraavasti:

■ Poisto pesualtaaseen

Varoitus

Palovamman vaara!

Kun pesulämpötila on korkea, voit polttaa itsesi koskettaessasi kuumaa pesuvettä. esim. kun kuuma pesuvesi poistuu pesualtaaseen. Älä laita kättäsi kuumaa pesuveteen.

Huomio!

Laitevauriot/tekstiilien vauriot

Jos poistovesiletkun pää ulottuu poistettuun veteen asti, vesi saattaa imeytyä takaisin laitteeseen ja vaurioittaa laitetta/tekstiilejä. Varmista, että:

- pesualtaan tulppa ei ole paikallaan.

- poistovesiletkun pää ei ulotu poistettuun veteen asti.

- vesi poistuu altaasta riittävän nopeasti.

■ Poisto hajulukkoon

Liitäntäkohta on varmistettava letkunkiristimellä, ∅ 24-40 mm (alan liikkeestä).

■ poisto muoviputkeen, jossa on kumimuhvi, tai viemäriin

Suorista laite vesivaa'an avulla.

Jos kone on äänekäs tai se tärisee tai liikkuu, voi syynä olla, että kone ei ole vaakasuorassa!

1. Avaa vastamutterit kiertämällä ruuviavainta myötäpäivään.

2. Tarkista vesivaa'an avulla, että pyykinpesukone on vaakasuorassa, korjaa asento tarvittaessa. Muuta korkeutta kiertämällä laitteen jalkaa. Laitteen on oltava tukevasti lattialla kaikkien neljän jalan varassa.

3. Kiristä vastamutteri koneen runkoa vasten.

Pidä samalla kiinni jalasta, jottei korkeus muutu.

Kaikkien neljän säätöjalan vastamuttereiden on oltava kierrettynä tiukalle laitteen runkoa vasten!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran.

■ Tartu pistokkeeseen vain kuivin käsin.
Vedä verkkojohtoa aina vain pistokkeesta, älä johdosta, koska johto voi vaurioitua.
- Älä irrota pistoketta koneen ollessa toiminnassa.

Ota huomioon seuraavat ohjeet ja varmista, että:

Huomautuksia

■ Verkkojännite on sama kuin pyykinpesukoneen ilmoitettu jännite (laitekilvessä).
Liitäntäteho ja tarvittavan sulakkeen koko on merkitty laitekilpeen.
Pyykinpesukone liitetään ainoastaan vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian kautta.
■ Verkkopistoke ja pistorasia sopivat toisiinsa.
■ Johdon poikkipinta-ala on riittävä.
■ Maadotusjärjestelmä on asennettu vaatimusten mukaisesti.

Liitäntäjohdon (tarvittaessa) vaihtaa vain sähköasentaja.
Varaliitäntäjohtoja saat huoltopalvelusta.
Käytössä ei ole haroitusjohtoja/pistorasioita tai jatkojohtoja.
Vikavirtasuojakytkintä käytettäessä käytetään vain kytkintä, jossa on merkintä 📌.
Vain tämä merkintä takaa voimassa olevien määräysten täyttämisen.
■ Verkkopistokkeeseen pitää päästä aina vapaasti käsiksi. Jos tämä ei ole mahdollista, voimassa olevien turvallisuusmääräysten täyttämiseksi on kiinteään liitäntään asennettava katkaisin (2-napainen vaihtokytkin) sähköasennusta koskevien säädösten mukaan.
- Älä taita, jätä puristuksiin, muuta tai katkaise verkkojohtoa äläkä päästä sitä kosketuksiin lämmönlähteiden kanssa.

Ennen ensimmäistä pesukertaa

Pyykinpesukone tarkastettiin huolellisesti ennen tehtaalta lähtemistä. Poista mahdollinen tarkastuksessa jäänyt vesi käyttämällä konetta ensimmäisen kerran ilman pyykkiä.

Huomautuksia

Pyykinpesukoneen pitää olla asianmukaisesti sijoitettu ja liitetty. alkaen → Sivu 12
- Älä ota vaurioitunutta konetta käyttöön. Ota yhteys huoltopalveluun.

1. Tarkasta kone.
2. Irrota suojakalvo ohjauspaneelista.
3. Liitä pistoke pistorasiaan.
4. Avaa vesihana.
5. Sulje täyttöluukku (älä laita pyykkiä koneeseen!).
6. Aseta mallista riippuen ohjelma Rummun puhdistus 90 °C tai Puuvilla 90 °C.

fi Sijoittaminen ja liittäminen

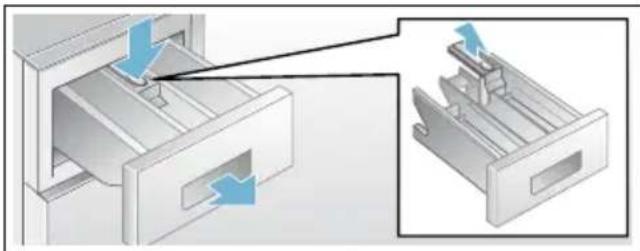

1. Avaa pesuainekotelo.
2. Annostele lokeroon II noin 1 litra vettä.
3. Annostele pyykinpesuaine lokeroon II.

Huomautus: Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.

10.Sulje pesuainekotelo.
11. Paina valitsinta ▷.
12.Kyke laite pois päältä, kun ohjelma on päättynyt

Pyykinpesukone on nyt käyttövalmis.

Kuljettaminen

esimerkiksi muuton yhteydessä

Alkuvalmistelut:

1. Sulje vesihana.
2. Poista vedenpaine tulovesiletkusta. Huolto - tulovesisihti → Sivu 33
3. Laske loppu pesuvesi pois. Huolto - poistopumppu tukossa → Sivu 32
4. Irrota pyykinpesukone sähköverkosta.
5. Irrota letkut.

Kuljetustukien kiinnitys:

1. Irrota suojatulpat ja ota ne talteen. Käytä tarvittaessa apuna ruuvimeisseliä.

1. Kiinnitä kaikki 4 hylsyä paikoilleen. Kiinnitä verkkojohto pidikkeisiin. Aseta ruuvit paikoilleen ja kiristä kiinni.

Ennen uutta käyttöönottoa:

Huomautuksia

■ Poista ehdottomasti kuljetustuet!
Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen seuraavan pesun yhteydessä: kaada n. 1 litra vettä lokeroon II, valitse ja käynnistä ohjelma Veden poisto.

Tutustuminen laitteeseen

Pyykinpesukone

1 Pesuainekotelo → Sivu 27
2 Ohjauspaneeli/näyttöruutu
3 Täyttöluukku ja kahva
3a Täyttöluukun avaaminen
3b Täyttöluukun sulkeminen
4 Huoltoluukku

Ohjauspaneeli

Ohjauspaneeli mallista riippuen

1 Ohjelmavalitsin:

ohjelman valitsemiseen ja pesukoneen päälle- ja poiskytkemiseen Pois päältä- asennon kautta (○); Yleiskuva kaikista ohjelmista löytyy käyttö- ja asennusohjeen liitteestä.

2 Muuta Lämpötila *. → Sivu 24
3 Muuta Linkousnopeus. → Sivu 24
4 Muuta Ajastusaika. → Sivu 25
5 Lapsilukko (3 sec.) Aktivoi/deaktivoi, jotta asetettuja toimintoja ei voi muuttaa epähuomiossa; → Sivu 28 ; Paina sitä varten valitsinta Linkousnopeus ja Ajastusaika samanaikaisesti noin 3 sekuntia.
6 Valitse ohjelman lisäasetuksia: → Sivu 25

speed I eco
Vesi&huhtelu *
■ Rypistymisesto *
Esipesu *

7 Valitsin ▷:

■ ohjelman käynnistämistä varten,
■ ohjelman taukoa varten, esimerkiksi pyykin lisäämiseksi → Sivu 29,
■ ohjelman keskeyttämistä varten → Sivu 29

8 Näyttöruutu asetuksia ja tietoja varten → Sivu 21

* mallista riippuen

Näyttöruutu

Huomautus: Taulukosta löytyy valitun ohjelman asetusvaihtoehtoja ja tietoja.

- 90 °C Lämpötila* °C;

☀️ = kylmä

----, 0 - 1400** © Linkousnopeus r/

min,

0 = ei linkousta, vain

veden poisto

→ Sivu 24,

- - - - = ei linkousta

→ Sivu 24

esim. 2:30 Ajastusaika

Ohjelman kesto

ohjelman valinnan

jälkeen h:min

(tunnit:minuutit),

1 - 24 Ⓤ Päätymisajan

esivalinta tunteina;

Ohjelman

päättyminen, kun on

kulunut ... tuntia

8** kg Täyttösuositus

Energiankulutukse n näyttö* → Sivu 11

Mitä enemmän

merkkivaloja palaa,

sitä suurempi on

suhteellinen

energiankulutus.

* mallista riippuen

** valitusta ohjelmasta, asetuksista ja mallista riippuen

Muita näyttöruutuun tulevia ilmoituksia

Ohjelman eteneminen:

Peseminen

Huuhtelu

Linkous

End

Ohjelman päättyminen

(loppu)

Ohjelman päättyminen, kun valittuna on Jää veteen

Täyttöluukku:

Täyttöluukkua ei voi avata.

palaa

Ohjelman käynnistymisen jälkeen:

vilkkuu

täyttöluukku ei ole kunnolla kiinni.

Vesihana:

Vesihana ei ole auki, ei vedenpai-

vilkkuu

netta

Vedenpaine liian pieni (voi pidentää

palaa

ohjelman kestoa)

Lapsilukko: →

Sivu 28

Lapsilukko aktivoitu

palaa

Lapsilukko aktivoitu ja ohjelmavalit-

vilkkuu

sinta käännetty

Vaahdontunnistus:

→

Sivu 28

palaa

Vikanäyttö:

E: -- →

Sivu 35

Äänimerkin säätö:

0-4→

Sivu 30

Pyykki

Pyykin esivalmistelu

Huomio!

Laitevauriot/tekstiilien vauriot

Esineet (esim. kolikot, paperiliittimet, neulat, naulat) voivat vahingoittaa tekstiilejä tai pyykinpesukoneen rakenneosia.

Noudata sen tähden seuraavia pyykin esikäsittelyä koskevia ohjeita:

Tyhjennä taskut.

• Varo, ettei pyykin joukkoon pääse metalliesineitä (paperiliittimiä tms.), ja poista ne tarvittaessa.
  Pese hellävaraisen käsittelyn vaativat tekstiilit ja vaatekappaleet (sukat, kaarituelliset rintaliivit) pesupussissa.
  ■ Sulje vetoketjut, napit ja nepparit.
• Harjaa taskuissa ja käänteissä oleva hiekka pois.
• Irrota verhoista pidikkeet tai sido ne pesupussin sisään.

Pyykin lajittelu

Lajittele pyykki valmistajan hoito-ohjeiden ja hoito-ohjemerkintöjen ja seuraavien ominaisuuksien mukaan:

Kangas/kuitutyppi
Väri

Huomautus: Pyykki voi värjääntyä tai se ei puhdistu kunnolla. Pese valkoinen ja värillinen pyykki erikseen.

Pese uudet värilliset tekstiilit ensimmäistä kertaa erillään.

Likaisuus

Pestävien vaatekappaleiden tulisi olla myös suunnilleen yhtä likaisia. Muutamia esimerkkejä likaisuusasteista: → Sivu 24.

• Kevyesti likaantunut: älä esipese, valitse tarvittaessa asetus speed
• Normaali
• Voimakkaasti likaantunut: laita koneeseen vähemmän pyykkiä, valitse ohjelma, jossa on mukana esipesu
• Tahrat: poista/esikäsittele tahrat tuoreina. Painele ensin tahraa saippuaveteen kostutetulla liinalla. Älä hankaa. Pese sitten pyykki sopivalla pesuohjelmalla. Pinttyneet ja kuivuneet tahrat voivat joskus lähteä vasta useamman pesukerran jälkeen.

■ Hoito-ohjeiden symbolit

Huomautus: Symboleissa olevat luvut viittaavat korkeimpaan sallittuun pesulämpötilaan.

Sopii tavanomaiseen pesuun; esim. puuvilla-ohjelma
Pestävä hellävaraisesti; esim. siliävät-ohjelma
Pestävä erittäin hellävaraisesti; esim. hienopesu/silkki-ohjelma
Käsin pestävä pyykki; esimerkiksi villa-ohjelma Vesipesu kielletty.

Tärkkäys

Huomautus: Älä käsittele tekstiilejä huuhteluaineella.

Tärkkäys on mahdollista nestemäisellä tärkillä erityisesti huuhtelussa ja Puuvilla-ohjelmassa. Annostele tärkki valmistajan ohjeiden mukaan lokeroon ✉ (puhdista lokero tarvittaessa ensin).

Värjäys/värin poisto

Värjää koneessa vain kotitalouskäyttöön tarkoitettuja määriä. Suola saattaa syövyttää teräspintoja! Noudata värjäysaineen valmistajan ohjeita.

Älä poista tekstiileistä väriä pyykinpesukoneessa!

Liotus

1. Kytke laite päälle.
2. Valitse ohjelma Puuvilla 20 °C.
3. Annostele pesuaine liotusta varten lokeroon II valmistajan ohjeiden mukaisesti.
4. Paina valitsinta ▷□□.
5. Paina n. 10 minuutin kuluttua valitsinta ▷ pysäyttääksesi ohjelman.
6. Paina haluamasi liotusajan kuluttua uudelleen valitsinta ▷, kun haluat jatkaa ohjelmaa tai muuta ohjelmaa.

Huomautuksia

■ Laita koneeseen vain samanvärisiä vaatekappaleita.
■ Pesuainetta ei tarvitse enää lisätä, koska liotukseen käytettyä pesuainetta käytetään myös pesemiseen.

Pesuaine

Oikea pesuainevalinta

Hoito-ohjemerkinnästä saat tietoa oikeasta pyykinpesuaineesta, lämpötilasta ja pyykin käsittelystä. → myös www.sartex.ch

Sivustolta www.cleanright.eu löydät paljon hyödyllistä tietoa kotitalouskäyttöön tarkoitetuista pesu-, hoito- ja puhdistusaineista.

■ Valkopesuaine, joka sisältää optisia kirkasteita
sopii valkopesuun soveltuvaan valkoiseen pellava- tai puuvillapyykkiin Ohjelma: Puuvilla / kylmä - maks. 90 °C

- Kirjopesuaine, joka ei sisällä valkaisuaineita eikä optisia kirkasteita

sopii kirjopyykkiin, joka on pellavaa tai puuvillaa Ohjelma: Puuvilla / kylmä - maks. 60 °C

- Kirjo- tai hienopesuaine, joka ei sisällä optisia kirkasteita sopii kirjopyykkiin, siliäville kuiduille ja synteettisille materiaaleille Ohjelma: Siliävät / kylmä - maks. 60 °C

■ Hienopesuaine sopii hellävaraista käsittelyä vaativille tekstiileille, silkille tai viskoosille Ohjelma: Hienopesu/Silkki / kylmä - maks. 40 °C

■ Villanpesuaine sopii villalle Ohjelma: Villa / kylmä - maks. 40 °C

Energian ja pesuaineen säästö

Kun pyykki on kevyesti tai normaalisti likaantunutta, voit säästää energiaa (alentamalla pesulämpötilaa) ja pesuainetta:

Säästäminen Likaisuus/ohje

Matalampi lämpö- tila ja pienempi pesuainemäärä annostelusuosi- tuksen mukaan

kevyt

Likaa tai tahroja ei ole havait- tavissa. Vaatteisiin on tarttu- nut ihon tuoksu, esim.:

■ kevyet kesä-/urheiluvaat- teet (muutaman tunnin käytetyt)
■ T-paidat, kauluspaidat, puserot (enintään 1 päivän käytetyt)
■ vieraiden vuodevaatteet ja pyyheliinat (1 päivän käytetyt)

Näkyvää likaa/tai vähän helppoja tahroja, esim.:

■ esim. T-paidat, kauluspaidat, paitapuserot (erittäin hikisiä, käytetty useamman kerran)
käsipyyhkeet, vuodevaatteet (olleet käytössä 1 viikon)

Lämpötila hoito- ohjemerkinnän ja pesuainemäärä annostelusuosi- tuksen ja run- saasti likaantuneen pyy- kin mukaan

runsas

Selvästi näkyvää likaa ja/tai tahroja, esim. astiapyyhkeet, vauvanpyykki, työvaatteet

Huomautus: Noudata aina valmistajan ohjeita kaikkien pyykinpesu-, tahranpoisto- ja huuhteluaineiden annostelussa. → Sivu 27

P+ Ohjelmien esiasetukset

Ohjelman ennakkoasetukset tulevat näyttöön ohjelman valinnan jälkeen.

Voit muuttaa ennakkoasetuksia.

Paina sitä varten kyseistä valitsinta niin monta kertaa, kunnes näyttöruudussa näkyy haluamasi asetusarvo.

Huomautus: Kun painat valitsinta pidempään, asetusarvot tulevat automaattisesti näkyviin peräjälkeen viimeiseen arvoon asti. Paina sitten valitsinta vielä kerran, jolloin voit muuttaa asetusarvoa uudelleen.

Yleiskuva kaikista mahdollisista ohjelma-asetuksista löytyy käyttö- ja asennusohjeen liitteestä.

Lämpötila

(°C)

Valitsin mallista riippuen

Voit muuttaa asetettua lämpötilaa ennen ohjelmaa ja ohjelman kuluessa riippuen siitä, missä vaiheessa ohjelma on.

Suurin asetettavissa oleva lämpötila riippuu valitusta ohjelmasta.

Linkousnopeus

(©)

Voit muuttaa linkousnopeutta (1/min; kierrosta minuutissa) ennen ohjelmaa ja ohjelman kuluessa sen mukaan, missä vaiheessa ohjelma on.

Asetus 0 : ilman loppulinkousta, vain veden poisto. Pyykki jää märkänä rumpuun, esimerkiksi kun pestään pyykkiä, jota ei haluta lingota.

Asetus - - - -: ei linkousta = ilman loppulinkousta, pyykki jää viimeisen huuhtelun jälkeen veteen.

Jos et poista pyykkiä koneesta heti ohjelman päätyttyä, valitse toiminto "ei linkousta", jolloin pyykki rypistyy vähemmän.

Ohjelman jatkamiseksi/lopettamiseksi → Sivu 29

Suurin asetettavissa oleva linkousnopeus riippuu valitusta ohjelmasta ja konemallista.

Ajastusaika

(①)

Ennen ohjelman käynnistämistä voit ajastaa ohjelman päätymisajan (ajastusajan) tunnin välein (h=tunti), maksimiaika on 24 h.

Tätä varten:

1. Valitse ohjelma.
   Näytössä näkyy valitun ohjelman kesto, esim. 2:30 (tunnit:minuutit).
2. Paina valitsinta Ajastusaika niin monta kertaa, kunnes haluamasi tuntilukema tulee näyttöön.
3. Paina valitsinta ▷□□.
   Ohjelma käynnistyy.
   Näytössä näkyy valittu aika, esim.
   8h, ja ajastin alkaa laskea tätä aikaa alaspäin, kunnes pesuohjelma käynnistyy. Sitten näytössä näkyy ohjelman kesto.

Huomautus: Kone säätää automaattisesti ohjelman keston pesuohjelman aikana.

Tietyt tekijät voivat vaikuttaa ohjelman kestoon, esim.:

■ ohjelma-asetukset,
■ pesuaineen annostelu (tarvittaessa ylimääräisiä huuhteluita vaahdon muodostumisen takia),
■ täyttömäärä/tekstiilityyppi (erilainen vedentarve)
epätasapaino (esim. muotoon ommeltujen lakanoiden takia) tasataan käynnistämällä linkous useamman kerran,
■ verkkojännitteen vaihtelut,

■ vedenpaine (tulonopeus).

Ohjelman käynnistämisen jälkeen voit muuttaa esivalittua tuntilukua seuraavasti:

1. Paina valitsinta ▷□□.
2. Muuta tuntilukua valitsimella Ajastusaika.
3. Paina valitsinta ▷□□.

Ohjelman käynnistymisen jälkeen voit tarvittaessa lisätä tai poistaa pyykkiä.

→ Sivu 29

Ohjelman lisäasetukset

Yleiskuva kaikista mahdollisista lisäasetuksista löytyy käyttö- ja asennusohjeen liitteestä.

Asetukset ovat erilaisia mallista riippuen.

speed I eco

(≡ ⓣ e)

Valitsin, jolla kaksi asetusmahdollisuutta valitun ohjelman sovittamiseen:

speed

Pesuaika on lyhyempi pesutuloksen ollessa sama, mutta energiankulutus on suurempi verrattuna valittuun ohjelmaan ilman asetusta speed I eco.

Huomautus: Älä ylitä suurinta mahdollista täyttömäärää.

eco

Energiankäytön kannalta optimoitu pesu, matalampi lämpötila pesutehon pysyessä samana verrattuna valittuun ohjelmaan ilman asetusta speed I eco.

Paina tätä varten valitsinta.

Ensimmäiseksi tarjotaan speed-

asetusta. Jos painat valitsinta uudelleen, eco-asetus on aktivoitu. Vastaavan symbolin valo palaa näyttöruudussa, kun asetus on aktivoitu.

Jos painat valitsinta vielä kerran mikään asetus ei ole aktivoituna.

Rypistymisesto

Valitsin mallista riippuen

Vähentää rypistymistä, pyykki lingotaan alhaisella linkousnopeudella ja pöyhitään linkouksen jälkeen.

Huomautus: Pyykin jäännöskosteus on tavallista suurempi.

Vesi&huuhtelu

Valitsin mallista riippuen

Enemmän vettä ja ylimääräinen huuhtelu, kun iho on hyvin herkkä ja/tai vesi on hyvin pehmeää

Esipesu

Valitsin mallista riippuen

Erittäin likaiselle pyykille.

Huomautus: Annostele pesuaine lokeroon I ja II.

Laitteen käyttö

Pyykinpesukoneen valmistelut

Huomautus: Pyykinpesukoneen pitää olla asianmukaisesti sijoitettu ja liitetty. alkaen → Sivu 12

1. Liitä verkkopistoke pistorasiaan.
2. Avaa vesihana.

3. Avaa täyttöluukku.

4. Varmista, että rumpu on tyhjä. Tyhjennä tarvittaessa.

Ohjelman valinta/laitteen kytkeminen päälle

Huomautus: Jos lapsilukko on aktivoitu, se on ensin deaktivoitava, jotta ohjelma voidaan asettaa. .

Valitse ohjelmavalitsimella haluamasi ohjelma. Voit kääntää ohjelmanvalitsinta kumpaankin suuntaan.

Laite on kytketty päälle.

Näyttöruutuun ilmestyvät ohjelman ennakkoasetukset valitulle ohjelmalle:

• lämpötila*,
  ■ ohjelman kesto vuorotellen maksimitäyttömäärän ja
  ■ energiankulutuksen ilmoituksen kanssa*.

* mallista riippuen

Ohjelma-asetusten muuttaminen

Voit käyttää tämän pesun ennakkoasetuksia tai muuttaa niitä.

Paina sitä varten kyseistä valitsinta niin monta kertaa, kunnes näytössä näkyy haluamasi asetus.

Asetukset ovat aktiivisia ilman vahvistusta.

Ne eivät jää muistiin, kun pesukone kytketään pois päältä.

Ohjelmien ennakkoasetukset → Sivu 24

Ohjelman lisäasetusten valinta

Voit säätää pesun pestävään pyykkiin vieläkin sopivammaksi valitsemalla lisäasetuksia.

Asetuksia voidaan valita tai poistaa aina sen mukaan, missä vaiheessa ohjelma on.

Valitsimien merkkivalot syttyvät, kun asetus on aktivoitu.

Asetukset eivät jää pesukoneen muistiin, kun kone kytketään pois päältä.

Ohjelmien lisäasetukset → Sivu 25

Pyykin asettaminen rumpuun

Varoitus

Hengenvaara!

Tekstiilit, jotka on ennen konepesua käsitelty liuottimia sisältävillä puhdistusaineilla, esim. tahranpoistoaineella, voivat aiheuttaa räjähdyksen pyykinpesukoneessa. Huuhtele tällaiset tekstiilit huolellisesti käsin ennen koneeseen laittamista.

Huomautuksia

Pese aina yhdessä pieniä ja suuria vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat tasaisemmin rummun sisällä lingottaessa. Yksittäiset vaatekappaleet voivat aiheuttaa epätasapainon.
■ Huomioi ilmoitettu suurin sallittu täyttömäärä. Kun kone on liian täynnä, pesutulos huononee ja pyykki rypistyy enemmän.

1. Aseta lajiteltu pyykki väljästi rumpuun.

2. Varmista, että vaatekappaleita ei jää täyttöluukun ja kumimansetin väliin ja sulje täyttöluukku.

Pesu ja huuhteluaineen annostelu

Huomio!

Laitevauriot

Puhdistusaineet ja pyykin esikäsittelyaineet (esim. tahranpoistoaine, esikäsittelyaine, ...) voivat vahingoittaa pyykinpesukoneen ulkopintoja. Varo, että tällaisia aineita ei pääse pyykinpesukoneen pinnalle. Pyyhi suihkejäämät ja muut jäämät/pisarat heti kostealla liinalla.

Annostelu

Ota pesu- ja huuhteluaineiden annostelussa huomioon:

■ veden kovuus; saat tietää sen paikalliselta vesilaitokselta
■ valmistajan ohjeet pesu- ja huuhteluainepakkauksessa
■ pyykkimäärä
■ pyykin likaisuus → Sivu 24

Täyttäminen

Varoitus

Silmä-/ihoärsytys!

Kun avaat pesuainekotelon koneen ollessa toiminnassa, kotelosta saattaa roiskua pesu- tai huuhteluainetta.

Avaa kotelo varovasti.

Huuhtele silmät tai iho huolellisesti, jos pyykinpesu- tai huuhteluainetta pääsee silmiin tai iholle.

Jos nielet vahingossa ainetta, hakeudu lääkärin hoitoon.

Huomautus: Jos huuhtelu- ja viimeistelyaine on paksua, laimenna aine tukkeumien välttämiseksi vedellä.

Laita pesu- ja huuhteluaine tätä tarkoitusta varten oleviin lokeroihin:

Annostelija* A nestemäiselle pyykinpesuaineelle

Lokero II Varsinainen pesuaine, vedenpehmennysaine, valkaisuaine, tahranpoistoaine

Lokero ❖ Huuhteluaine, tärkki, älä ylitä maksimimäärää

Lokero | Esipesuaine

1. Vedä pesuainekotelo ulos vasteeseen saakka.
2. Annostele pesu ja/tai huuhteluaine.
3. Sulje pesuainekotelo.

Annostelija\* nestemäiselle pyykinpesuaineelle

* mallista riippuen

Aseta nestemäisen pesuaineen annostelija paikalleen:

1. Vedä pesuainekotelo ulos, paina jakaja alas ja ota kotelo kokonaan pois paikaltaan.

2. Työnnä jakajaa eteenpäin, käännä alas ja lukitse paikalleen.

3. Sulje sitten kotelo.

Huomautus: Älä käytä annostelijaa geelimäiseen tai jauhemaiseen pyykinpesuaineeseen tai kun valitset ohjelman, jossa on esipesu, tai käytät ajastustoimintoa.

Jos pesukoneessa ei ole annostelijaa, laita nestemäinen pesuaine esimerkiksi pesupalloon ja laita pallo rumpuun.

Ohjelman käynnistäminen

Paina valitsinta ▷. Merkkivalo palaa ja ohjelma käynnistyy.

Näytössä näkyvät ohjelman aikana ajastusaika tai pesuohjelman käynnistytyä ohjelman kesto ja ohjelman kulkua kuvaavat symbolit. Näyttöruutu → Sivu 21

Huomautus: Vaahdontunnistus

Jos näyttöön tulee myös symboli 🌐, pyykinpesukone on tunnistanut, että koneessa on pesuohjelman kuluessa liikaa vaahtoa, ja yrittää poistaa sitä käynnistämällä automaattisesti ylimääräisiä huuhtelukertoja. Kun täyttömäärä on sama, annostele seuraavalla pesukerralla vähemmän pesuainetta.

Jos haluat varmistaa, että kukaan ei muuta ohjelman asetuksia vahingossa, valitse lapsilukko seuraavasti.

Lapsilukko

(3 sec.)

Voit lukita pesukoneen, jolloin asetettujen toimintojen muuttaminen

epähuomiossa on estetty. Aktivoi tätä varten lapsilukko ohjelman käynnistytyä.

Paina aktivointia/deaktivointia varten noin 3 sekunnin ajan samanaikaisesti valitsinta Linkousnopeus ja

Ajastusaika. Näyttöruutuun ilmestyy symboli 📞.

■ palaa: Lapsilukko on aktivoitu.
vilkkuu: Lapsilukko on aktivoitu ja ohjelmavalitsin asetettu toiseen asentoon. Kun haluat poistaa lapsilukon toiminnasta, aseta ohjelmavalitsin takaisin alkuperäisen ohjelman kohdalle. Symbolin valo syttyy.

Huomautus: Älä käännä ohjelmavalitsinta Pois päältä - asentoon, jotta välttäisit ohjelman katkeamisen.

Huomautus: Lapsilukko jää päälle, kun ohjelma loppuu ja laite kytketään pois päältä. Sinun on poistettava se aina toiminnasta, kun haluat käynnistää uuden ohjelman.

Pyykin lisääminen koneeseen

Ohjelman käynnistytyä voit tarvittaessa lisätä pyykkiä koneeseen tai poistaa pyykkiä koneesta.

Paina tätä varten valitsinta ▷.

Valitsimen ▷□ merkkivalo vilkkuu ja kone tarkistaa, onko pyykin lisääminen mahdollista.

Kun näyttöruudussa:

■ symbolin Ⓐ valo on sammunut, pyykkiä voi lisätä koneeseen.
■ symbolin Ⓐ valo palaa, pyykkiä ei voi lisätä koneeseen.

Jatka ohjelmaa painamalla valitsinta ▷. Ohjelma jatkuu automaattisesti.

Huomautuksia

■ Sulje täyttöluukku pyykkiä lisätessäsi mahdollisimman pian - vettä voi muuten valua ulos koneesta.
Jos vedenpinta on korkealla, lämpötila on korkea tai rumpu pyörii, täyttöluukku pysyy turvallisuussyistä lukittuna eikä pyykkiä voi lisätä koneeseen.
Täyttömäärän näyttö ei ole aktiivinen, kun pyykkiä lisätään koneeseen.

Ohjelman muuttaminen

1. Paina valitsinta ▷□□.
2. Valitse toinen ohjelma.
3. Paina valitsinta ▷. Uusi ohjelma alkaa alusta.

Ohjelman keskeyttäminen

Kun ohjelman lämpötila on korkea:

1. Paina valitsinta ▷□□.
2. Jäähdytä pyykki: valitse Huuhtelu.
3. Paina valitsinta ▷□□.

Kun ohjelman lämpötila on alhainen:

1. Paina valitsinta ▷□□.
2. Valitse Linkous/Veden poisto.
3. Paina valitsinta ▷□□.

Ohjelman lopettaminen kun pyykki jää veteen

Näyttöön ilmestyy ---- © ja valitsimen ▶◀◀ merkkivalo vilkkuu.

Jatka ohjelmaa:

■ painamalla valitsinta ▷ tai
■ muuttamalla linkousnopeutta tai asettamalla ohjelmavalitsin asentoon Linkous/Veden poisto ja painamalla sitten valitsinta ▷.

Ohjelman päättyminen

Näyttöruutuun ilmestyy End ja valitsimen merkkivalo ▷ on pois päältä.

Pyykin poistaminen/laitteen kytkeminen pois päältä

1. Avaa täyttöluukku ja ota pyykki pois koneesta.
2. Aseta ohjelmavalitsin Pois päältä (○)-asentoon. Laite on kytketty pois päältä.
3. Sulje vesihana. Huomautus: Ei tarpeen AquaStop-mallissa.

Huomautuksia

Varmista, että rumpuun ei jää vaatekappaleita. Ne saattavat kutistua tai päästää väriä muihin tekstiileihin seuraavalla pesukerralla.
- Poista mahdollisesti rumpuun ja kumimansettiin jääneet vieraat esineet – ruostumisvaara.
■ Pyyhi kumimansetti kuivaksi.

Jätä täyttöluukku ja pesuainekotelo auki, jotta rumpu ja kotelo kuivuvat sisältä.
- Odota aina, kunnes ohjelma on päättynyt, koska laite voi muuten olla vielä lukittuna. Kytke laite sitten päälle ja odota, että lukitus avautuu.
■ Jos näyttöruutu on sammunut ohjelman päätyttyä, energiansäästötila on aktivoitunut. Aktivoi painamalla jotakin valitsinta.

Tunnistimet

Määrääautomatiikka

Määräautomatiikka säätää kaikissa ohjelmissa vesimäärän optimaaliseksi tekstiilien määrän ja laadun mukaan.

Epätasapainon tunnistusjärjestelmä

Epätasapainon tunnistus korjaa automaattisesti rummun sisälle epätasaisesti jakautuneen pyykin käynnistämällä linkouksen monta kertaa.

Jos pyykki ei näiden yritysten aikana jakaudu tasaisesti rumpuun, linkousnopeus laskee tai linkousvaihe ei käynnisty.

Huomautus: Laita rumpuun aina yhdessä pieniä ja suuria vaatekappaleita. → Sivu 36

Äänimerkin säätö

Voit muuttaa seuraavia asetuksia:

■ huomautussignaalien äänenvoimakkuus (esim. ohjelman päättyessä) ja/tai
■ valitsinsignaalien äänenvoimakkuus.

Asetusten muuttamista varten sinun on aina ensin aktivoitava säätötila.

Säätötilan aktivointi

1. Valitse ohjelma Puuvilla asennossa 1. Pyykinpesukone on kytketty päälle.
2. Paina valitsinta ▷ ja käännä samalla ohjelmavalitsinta eteenpäin oikealle asentoon 2. Päästä irti valitsimesta. Säätötila on aktivoitu ja näyttöruutuun ilmestyy huomautussignaalien ennakkoon asetettu äänenvoimakkuus (esim. ohjelman päättyessä).

Äänenvoimakkuuden muuttaminen

Valitsimella Ajastusaika muutat ohjelmavalitsimen asennoissa:

■ 2: huomautussignaalien äänenvoimakkuus ja/tai
■ 3: valitsinsignaalien äänenvoimakkuus.

0 = pois päältä, 1 =

hiljainen,

2 = keskikova, 3 = kova,

4 = hyvin kova

Säätötilan lopettaminen

Voit nyt lopettaa vaiheen ja asettaa ohjelmavalitsimen Pois päältä (○)-asentoon. Asetukset on tallennettu.

Puhdistus ja huolto

! Varoitus Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran. Kytke laite pois päältä ja irrota verkkopistoke.

! Varoitus Myrkytysvaara!

Liuotinpitoisia puhdistusaineita kuten esim. pesubensiiniä käytettäessä voi muodostua myrkyllisiä höyryjä. Älä käytä liuotinpitoisia puhdistusaineita.

Huomio!

Laitevauriot

Liuotinpitoiset puhdistusaineet kuten esim. pesubensiini voivat vaurioittaa koneen pintaa ja rakenneosia. Älä käytä liuotinpitoisia puhdistusaineita.

Näin ehkäiset biokalvon ja hajuhaittojen muodostumisen:

Huomautuksia

■ Huolehdi pyykinpesukoneen sijoituspaikan hyvästä ilmanvaihdosta.
Jätä täyttöluukku ja pesuainekotelo vähän auki, kun et käytä pesukonetta.
Pese silloin tällöin Puuvilla 60 °C-ohjelmalla käyttämällä valkopesuun soveltuvaa pesujauhetta.

Koneen ulkopinta ja ohjauspaneeli

Pyyhi laitteen ulkopinta ja ohjauspaneeli pehmeällä, kostealla liinalla.
■ Poista pesuainejäämät heti.
■ Puhdistus vesisuihkulla kielletty.

Pesurumpu

Käytä klooritonta puhdistusainetta, älä käytä teräsvillaa.

Käytä epämiellyttävän hajun poistamiseen pesukoneesta tai rummun puhdistamiseen mallista riippuen ohjelmaa Rummun puhdistus 90 °C tai Puuvilla 90 °C ilman pyykkiä. Käytä valkopesuun soveltuvaa pesujauhetta.

Kalkinpoisto

Kun annostelet pyykinpesuaineen oikein, kalkinpoisto ei yleensä ole tarpeen. Jos kalkki on poistettava, noudata kalkinpoistoaineen valmistajan ohjeita. Sopivia kalkinpoistoaineita voit

tilata verkkosivuiltamme tai huoltopalvelusta.

Pesuainekotelo ja kotelokehys

Kun pesuainekoteloon on kertynyt pesuaine tai huuhteluainejäämiä:

1. Vedä pesuainekotelo ulos. Paina jakaja alas ja ota kotelo kokonaan pois paikaltaan.
2. Jakajan irrottaminen: työnnä jakajan sormin alhaalta ylöspäin.

1. Pese kotelo ja jakaja vedellä ja harjalla ja kuivaa. Puhdista myös kotelon sisäpuoli.

2. Aseta jakaja paikalleen ja lukitse kiinni (aseta sylinteri ohjaintappiin).

3. Työnnä pesuainekotelo koneeseen.

Huomautus: Jätä pesuainekotelo auki, jotta se kuivuu.

Poistopumppu on tukossa

Varoitus

Palamisvamman vaara!

Kun pesulämpötila on korkea, pesuvesi on kuumaa. Kuuman pesuveden koskettaminen voi aiheuttaa palovamman.

Anna koneeseen jääneen kuuman pesuveden ensin jäähtyä.

1. Sulje vesihana, jotta veden virtaaminen koneeseen lakkaa eikä poistopumpun tarvitse poistaa vettä.

2. Kytke laite pois päältä. Irrota pistoke pistorasiasta.

3. Avaa huoltoluukku ja ota se pois paikaltaan.

1. Ota tyhjennysletku pois pidikkeestä. Irrota tulppa ja anna veden valua tarkoitukseen sopivaan astiaan. Paina tulppa takaisin paikalleen ja kiinnitä tyhjennysletku pidikkeeseen.

1. Kierrä pumpunkansi varovasti irti, koneesta voi valua vielä vähän vettä. Puhdista sisätila, pumpunkannen kierre ja pumpunpesä. Pumpun siipipyörän on päästävä pyörimään vapaasti. Aseta pumpunkansi takaisin paikalleen ja kierrä kiinni. Kahvan pitää olla pystyasennossa.

1. Aseta huoltoluukku takaisin paikalleen, lukitse ja sulje.

Huomautus: Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen seuraavan pesun yhteydessä: kaada 2 litraa vettä lokeroon II ja käynnistä ohjelma Veden poisto.

Hajulukkoon kytketty poistovesiletku on tukossa

1. Kytke laite pois päältä. Irrota verkkopistoke pistorasiasta.
2. Irrota letkunkiristin. Irrota poistovesiletku varovasti, koneesta voi valua vielä vähän vettä.
3. Puhdista poistovesiletku ja hajulukon liitäntäosa.

1. Laita poistovesiletku takaisin paikalleen ja varmista liitoskohta letkunkiristimellä.

Tulovesihti on tukossa

Poista ensin vedenpaine tuloletkusta:
1. Sulje vesihana.
2. Valitse jokin ohjelma (paitsi huuhtelu//linkous/veden poisto).
3. Paina valitsinta ▷. Anna ohjelman olla käynnissä noin 40 sekuntia.
4. Aseta ohjelmavalitsin Pois päältä (○)-asentoon. Irrota pistoke pistorasiasta.
5. Puhdista vesihanan sihti. Irrota letku vesihanasta. Puhdista sihti pienellä harjalla.

1. Puhdista Standard- ja Aqua-Secure-malleissa laitteen takana oleva sihti: Irrota letku laitteen takasivulta, poista sihti pihtien avulla ja puhdista.

1. Kiinnitä letku paikalleen ja varmista, että liitos on tiivis.

Toimintahäiriö, mitä on tehtävä?

Lukon avaaminen hätätilanteessa

Esimerkiksi sähkökatkon sattuessa Ohjelma jatkuu, kun sähköt kytkeytyvät taas päälle.

Jos haluat kuitenkin ottaa pyykin pois koneesta, voit avata täyttöluukun seuraavien ohjeiden mukaan:

Varoitus

Palamisvamman vaara!

Kun pesulämpötila on korkea, voit polttaa itsesi koskettaessasi kuumaa pesuvettä ja pyykkiä. Odota, kunnes ne ovat jäähtyneet.

Varoitus

Loukkaantumisvaara!

Jos kosketat pyörivää rumpua, saatat loukata kätesi. Älä koske pyörivään rumpuun. Odota, kunnes rumpu on pysähtynyt.

fi Toimintahäiriö, mitä on tehtävä?

Huomio!

Vesivahingot

Ulosvuotava vesi saattaa aiheuttaa vesivahinkoja.

Älä missään tapauksessa avaa täyttöluukkua, jos vettä näkyy lasissa.

1. Kytke laite pois päältä. Irrota pistoke pistorasiasta.
2. Poista pesuvesi .
3. Vedä sopivalla työkalulla luukun hätäavaaja alaspäin ja päästä vapaaksi.
   Nyt voit avata täyttöluukun.

Ohjeet näyttöruudussa

Näyttö Syy/aputoimenpide
Palaa	Lämpötila on liian korkea. Odota, kunnes lämpötila on laskenut.Vedenpinta on liian korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttö- luukku heti. Jatka ohjelmaa painamalla valitsinta ▷□□.
Vilkkuu	Luukun välissä on ehkä pyykkiä. Avaa ja sulje täyttöluukku uudelleen ja paina valitsinta ▷□□.Paina tarvittaessa täyttöluukku kiinni tai poista koneesta pyykkiä ja paina luukku uudelleen kiinni.Kytke laite tarvittaessa pois päältä ja taas päälle; valitse ohjelma ja haluamasi asetukset; käynnistä ohjelma.
Palaa ■ Avaa kylmävesihana kokonaan auki.■ Tuloletku mutkalla tai jäänyt puristuksiin. Korjaa letkun vienti.■ Vedenpaine liian pieni. Puhdista sihti. → Sivu 33
Lapsilukko aktivoitu; deaktivoi.
Palaa Koneessa on liikaa vaahtoa, lisätty huuhtelukertoja. Kun täyttömäärä on sama, annostele seuraavalla pesukerralla vähemmän pesuainetta. → Sivu 28
: ajastusaika vilkkuu Verkkojännite on liian alhainen.
: ajastusaika vilkkuu Alijännite pesun aikana.Pesuaika pitenee.
E:18	Poistopumppu tukossa. Puhdista poistopumppu. → Sivu 32Poistovesiletku/viemäriputki tukossa. Puhdista hajulukkoon liitetty poistovesi- letku. → Sivu 33
E:23 Vettä pohjatilassa, laite vuotaa. Sulje vesihana. Soita huoltopalveluun!
E:32 vilkkuu vuorotellen näytön End kanssa ohjelman päätyttyä.Tämä ei ole mikään vika - epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia.Pese aina yhdessä suuria ja pieniä vaatekappaleita. Linkoa pyykki tarvittaessa vielä kerran.
E:93(malleissa, joissa lämpimän ja kylmän veden liitäntä)	Lämpimän veden paine liian pieni:Avaa lämminvesihana kokonaan auki.Lämpimän veden tuloletku mutkalla tai jäänyt puristuksiin. Korjaa letkun vienti.Puhdista sihti. → Sivu 33Lämpimän veden tuloletkua ei ole liitetty. Laitetta käytetään vain kylmällä vedellä. Näyttö ilmestyy asennuksen jälkeen vain ensimmäisellä pesukerralla, kun laitteessa ei ole lämpimän veden liitäntää.
Muut näytöt	Kytke laite pois päältä, odota 5 sekuntia ja kytke uudelleen päälle. Jos näyttö tulee uudestaan näkyviin, soita huoltopalveluun. → Sivu 38

Toimintahäiriö, mitä on tehtävä?

Häiriöt Syy/aputoimenpide
Laitteesta valuu vettä.	Kiinnitä poistovesiletku kunnolla tai vaihda tilalle uusi letku.Kiristä tulovesiletkun kierrekiinnitykset.
Laitteeseen ei tule vettä.Pesuaine ei huuhtoudu pesuveteen.	Painoitko valitsinta ▷?Avasitko vesihanan?Onko sihti tukossa? Puhdista sihti. → Sivu 33Onko tulovesiletku mutkalla tai jäänyt puristuksiin?
Täyttöluukku ei avaudu.	Turvatoiminto on aktiivinen. Onko ohjelma keskeytynyt? → Sivu 29Onko lapsilukko aktivoitu? Deaktivoi. → Sivu 28Onko valittuna toiminto ---- (Jää veteen = ilman loppulinkousta)?→ Sivu 29Avaaminen mahdollista vain hätäavaajan avulla? → Sivu 33
Ohjelma ei käynnisty.	Painoitko valitsinta ▷?Ajastusaika valittu?Onko täyttöluukku kiinni?Onko lapsilukko aktivoitu? Deaktivoi. → Sivu 28
Rumpu nytkähtelee ja pyörähtelee hetken ohjelman käynnistyksen jälkeen.	Tämä ei ole vika - rumpu saattaa nytkähdellä ja pyörähdellä hetken moottorin sisäisen testin takia.
Pesuvesi ei poistu koneesta.	Onko valittuna toiminto ---- (Jää veteen = ilman loppulinkousta)?→ Sivu 29Puhdista poistopumppu. → Sivu 32Puhdista viemäriputki ja/tai poistovesiletku.
Vesi ei tule näkyviin rum-mussa.	Tämä ei ole vika - vesi on luukusta näkyvän alueen alapuolella.
Linkoustulos ei ole hyvä.Pyykki on märkää/liian kosteaa.	Tämä ei ole vika - epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia.Pese aina yhdessä suuria ja pieniä vaatekappaleita.Oletko valinnut rypistymiseston (mallista riippuen)?Onko valittu linkousnopeus liian alhainen?
Linkous käynnistyy useita kertoja.	Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin.
Ohjelma kestää tavallista kauemmin.	Tämä ei ole vika - epätasapainon tunnistus yrittää jakaa pyykkiä tasaisem-min käynnistämällä linkouksen monta kertaa.Tämä ei ole vika - vaahdonvalvontajärjestelmä aktivoitunut - lisätään yksi huuhtelukerta.
Ohjelman kestoaika muuttuu pesuvaiheen aikana.	Tämä ei ole vika - kone optimoi ohjelmavaiheen kyseisen pesuprosessin mukaan. Näytössä oleva ohjelman kestoaika saattaa tämän takia muuttua.
Jäännösvettä huuhteluai-nelokerossa ⚫.	Tämä ei ole vika - ei heikennä huuhteluaineen tehoa.Puhdista jakaja tarvittaessa.
Pyykinpesukoneessa on epämiellyttävä haju.	Mallista riippuen käynnistä ohjelma Rummun puhdistus 90 °C tai Puuvilla 90 °C ilman pyykkiä.Käytä valkopesuun soveltuvaa pesujauhetta tai valkaisuainetta sisältävää pesuainetta.Huomautus: Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.
Näytössä palaa symboli 🌐. Pesuainekotelosta tulee mahdollisesti ulos vaahtoa.	Annosteltu liikaa pesuainetta?Sekoita ruokalusikallinen huuhteluainetta 1/2 litraan vettä ja kaada seos loke-roon II (ei pestäessä Outdoor-, urheilu- tai untuvatekstiilejäl).Annostele seuraavalla kerralla vähemmän pesuainetta.
Laite on äänekäs, se täri-see voimakkaasti tai liik-kuu lingottaessa.	■ Onko laite suorassa? Suorista laite. → Sivu 16■ Onko laitteen jalat kiinnitetty? Lukitse laitteen jalat. → Sivu 16■ Onko kuljetustuet poistettu? Poista kuljetustuet. → Sivu 13
Näyttöruutu/merkkivalot eivät toimi käytön aikana.	■ Sähkökatko?■ Onko sulake palanut? Kytke päälle/vaihda sulake.■ Jos häiriö toistuu usein, soita huoltopalveluun.
Pyykissä on pesuainejää-miä.	■ Joissakin fosfaatittomissa pyykinpesuaineissa on aineksia, jotka eivät liu-kene veteen.■ Valitse toiminto Huuhtelu tai harjaa pyykki pesun jälkeen.
Tauon aikana symboli 🐎 palaa näyttöruudussa.	■ Vedenpinta on liian korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttö-luukku heti.■ Jatka ohjelmaa painamalla valitsinta ▷□□.
Tauon aikana symboli 🐎 ei pala näyttöruudussa.	Täyttöluukun lukitus on avattu. Pyykkiä voi lisätä.
Jos et voi poistaa häiriötä itse (kytkemällä laite pois päältä ja taas päälle) tai laite vaatii korjausta:■ Kytke laite pois päältä ja irrota pistoke pistorasiasta.■ Sulje vesihana ja soita huoltopalveluun.

Huoltopalvelu

Jos et voi korjata vikaa itse, ota yhteys huoltopalveluun. → Kansilehti

Löydämme varmasti sopivan ratkaisun, jolloin vältyt myös huoltoteknikon turhiltä käynneiltä.

Ilmoita huoltopalvelulle laitteen mallinumero (E-Nr.) ja sarjanumero (FD).

E-Nr. FD

E-Nr. Mallinumero

FD Sarjanumero

Nämä tiedot löydät *mallista riippuen: täyttöluukun sisältä*/avatusta huoltoluukusta* ja laitteen takaa.

Luota valmistajan osaamiseen.

Käänny puoleemme. Näin voit olla varma, että koulutetut huoltoteknikkomme suorittavat korjauksen alkuperäisiä varaosia käyttäen.

Tekniset tiedot

Mitat:

$$ 6 0 \times 5 5 \times 8 5 \mathrm{cm} $$

$$ (l e v e y s \times s y v y y s \times k o r k e u s) $$

Paino

$$ 6 6 - 7 3 \mathrm{kg} ^ {*} $$

Verkkoliitäntä:

Nimellisjännite: 220-240 V / 50 Hz

Nimellisvirta: 10 A

Nimellisteho: 1900 - 2300 W

Vedenpaine:

100 - 1000 kPa (1-10 bar)

Virran ottoteho, kun laite on kytketty pois päältä:

0,12 W

Virran ottoteho valmiustilassa (ei kytketty pois päältä):

0,58 W

* mallista riippuen

Aqua Stop

Aquastop-takuu

koskee vain malleja, joissa on Aquastop

Ostosopimuksessa olevien takuuvaatimusten ja antamamme konetakuun lisäksi myönnämme korvauksen seuraavin ehdoin:

1. Jos vesivahingon syynä on vika Aquastop-järjestelmässämme (vesivahinkojen esto), korvaamme yksityiselle kuluttajalle aiheutuneet vahingot.
2. Takuu on voimassa koneen koko käyttöiän ajan.
3. Takuuvaatimuksen edellytyksenä on, että Aquastop-järjestelmällä varustetun koneen asennus ja liitäntä on tehty ammattitaidolla; se käsittää Aquastop-jatkoletkun (alkuperäisvaruste).
   Takuu ei kata vesihanaan asennettuun Aquastop-liitäntään meneviä viallisia vedenottoletkuja tai liittimiä.
4. Aquastop-järjestelmällä varustettuja koneita ei periaatteessa tarvitse tarkkailla käytön aikana eikä vesihanaa tarvitse sulkea käytön jälkeen.
   Vesihana on suljettava ainoastaan siinä tapauksessa, että asunnosta poistutaan pitkäksi aikaa, esim. monta viikkoa kestävälle lomalle.

Korjauksen tilaaminen ja neuvonta häiriötilanteissa

FIN 0207 510 700 (Lankapuhelimesta 8,28 snt/puhelu + 7 snt/min (alv 24%), matkapuhelimesta 8,28 snt/puhelu + 17 snt/min (alv 24 %))

Kaikkien maiden yhteystiedot löydät oheisesta huoltoliikeluettelosta.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Valmistanut BSH Hausgeräte GmbH Siemens AG:n myöntämällä tavaramerkin käyttöluvalla
