KÄYTTÖOHJE WM14W5O9DN SIEMENS

fi Käyttö- ja asennusohje

Valintasi on Siemens pyykinpesukone.

Varaa itsellesi pari minuuttia aikaa lukemiseen ja perehdy pyykinpesukoneesi etuihin.

Jokainen pyykinpesukone joutuu ennen tehtaalta lähtöä lopputarkastukseen, missä tarkastetaan huolellisesti koneen toiminta ja sen moitteeton kunto. Näin varmistetaan, että merkin Siemens asettamat korkeat laatuvaatimukset täyttyvät.

Lisätietoja tuotteistamme, tarvikkeista, varaosista ja huollosta saat verkkosivuiltamme www.siemens-home.bsh-group.com tai kääntymällä kuluttajapalvelumme puoleen.

Mikäli käyttö- ja asennusohjeet koskevat eri malleja, eroihin viitataan kyseisissä kohdissa.

Ota pyykinpesukone käyttöön vasta kun olet lukenut nämä käyttö- ja asennusohjeet!

Kuvaustavat

⚠ Varoitus!

Tämä symbolin ja sanan yhdistelmä viittaa mahdolliseen vaaratilanteeseen. Sen huomiotta jättäminen voi johtaa hengenvaaraan tai loukkaantumiseen.

Huomio!

Tämä sana viittaa mahdolliseen vaaratilanteeseen. Sen huomiotta jättäminen voi johtaa esinevaurioihin ja/tai ympäristövahinkoihin.

Ohje / Vihje

Koneen optimaalista käyttöä koskevia ohjeita / muuta hyödyllistä tietoa.

1. 2. 3. / a) b) c)

Käsittelyvaiheet kuvataan luvuilla tai kirjaimilla.

/ -

Luettelot kuvataan ruuduilla tai luetelmaviivoilla.

Sisällysluettelo

Määräystenmukainen käyttö. . . .4

Turvallisuusohjeet. . . . . . . . . . . . . . . 5

Sähköturvallisuus .... 5

Loukkaantumisvaarat .... 5

Lasten turvallisuus 6

Ympäristönsuojelu ....7

Pakkaus/käytöstä poistettu laite ..... 7

Säästövinkkejä 7

Pikakäyttöohjeet ....8

Tutustuminen laitteeseen .....9

Pyykinpesukone 9

Ohjauspaneeli. 10

Näyttöruutu 11

Pyykki....12

Pyykin esivalmistelu ..... 12

Pyykin lajittelu 12

Pesuaine....13

Oikea pesuainevalinta. 13

Energian ja pesuaineen säästö. . . . . 13

Ohjelmataulukko .....14

Ohjelmavalitsimen ohjelmat ..... 14

Tärkkäys 19

Värjäys/värin poisto ..... 19

Liotus 19

Ohjelmien esiasetukset.....20

Lämpötila 20

Linkousnopeus 20

Valmis vasta 20

Ohjelman lisäasetukset ..... 21

Pyykinpesukoneen valmistelut. .....22

Laitteen kytkeminen päälle/ ohjelman valinta .....22

Pyykin asettaminen rumpuun.....22

Pesu ja huuhteluaineen annostelu. . .23

Ohjelma-asetusten muuttaminen . . . .24

Ohjelman lisäasetusten valinta .....24

Ohjelman käynnistäminen .....24

Lapsilukko 25

Pyykin lisääminen koneeseen .....25

Ohjelman muuttaminen .....25

Ohjelman keskeyttäminen .....25

Ohjelman lopettaminen kun pyykki jää veteen .....25

Ohjelman päättyminen. . . . . . . . . . . . . . . 26

Pyykin poistaminen/ laitteen kytkeminen pois päältä . . . . .26

Laiteasetukset 26

Säätötilan aktivointi .....26

Äänimerkin voimakkuuden muuttaminen ....27

Laitteen automaattisen pois päältä kytkeytymisen valinta käyttöön/ poistaminen käytöstä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Rummun hoidon huomautussignaalin kytkeminen päälle/pois .....27

Säätötilan lopettaminen .....27

Tunnistimet 28

Määrääutomatiikka .....28

Epätasapainon tunnistusjärjestelmä .28

Aquasensor....28

Puhdistus ja huolto ..... 28

Koneen ulkopinta ja ohjauspaneeli . 29

Pesurumpu 29

Kalkinpoisto 29

Pesuainekotelo ja kotelokehys. . . . . 29

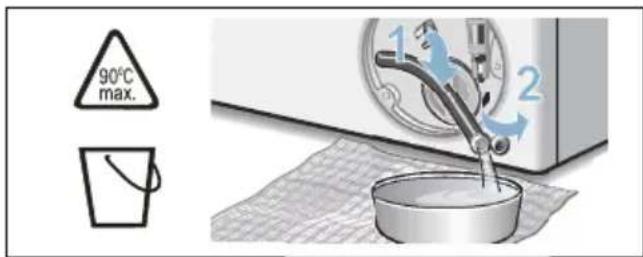

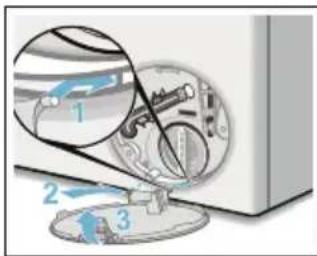

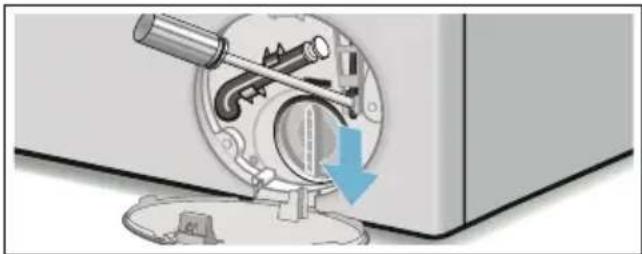

Poistopumppu tukossa, hätätyhjennys. 30

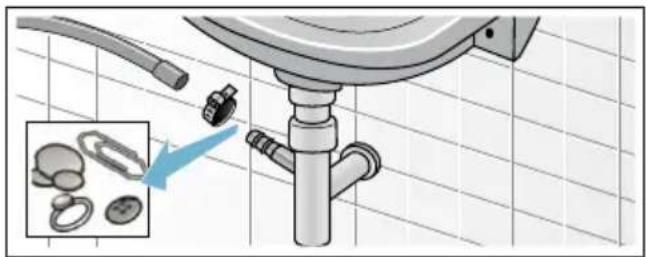

Hajulukkoon kytketty poistovesiletku on tukossa. . . . . . . 31

Tulovesihti on tukossa. 31

Toimintahäiriö, mitä on tehtävä? 32

Lukon avaaminen hätätilanteessa .. 32

Ohjeet näyttöruudussa. 33

Toimintahäiriö, mitä on tehtävä? . . . 34

Huoltopalvelu 36

Kulutustiedot 37

Pääpesuohjelmien energian- ja vedenkulutus, ohjelmien kesto ja jäännöskosteus 37

Tehokkaimmat pesuohjelmat puuvillatekstiileille 38

Tekniset tiedot 38

Sijoittaminen ja liittäminen ... 39

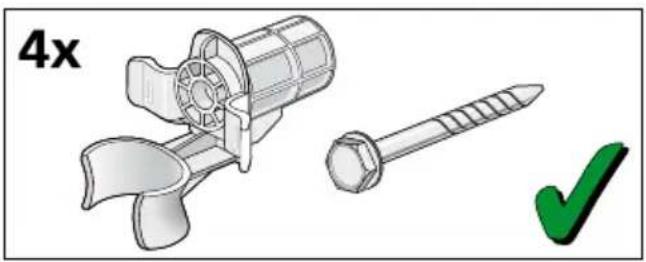

Toimituksen sisältö 39

Turvallisuusohjeet 40

Sijoitusalustan 40

Sijoitus jalustan päälle tai huoneeseen, jossa on puupalkkirakenteet 40

Sijoittaminen korokkeen päälle, jossa on laatikko 40

Laitteen sijoittaminentyötason alle tai keittiökaapistoon . . 41

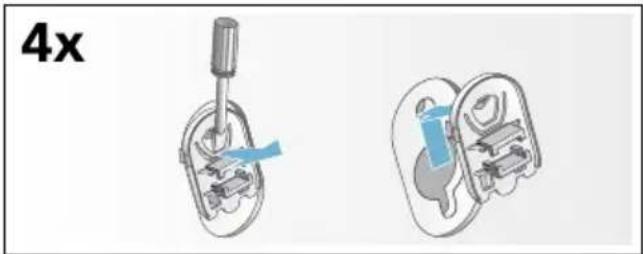

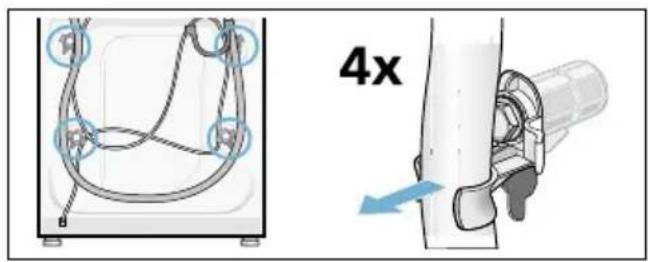

Kuljetustukien poistaminen ..... 41

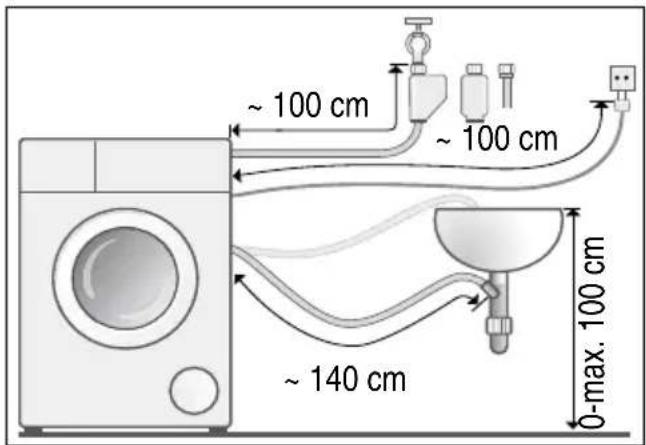

Letkujen ja johtojen pituudet ..... 42

Tulovesi 43

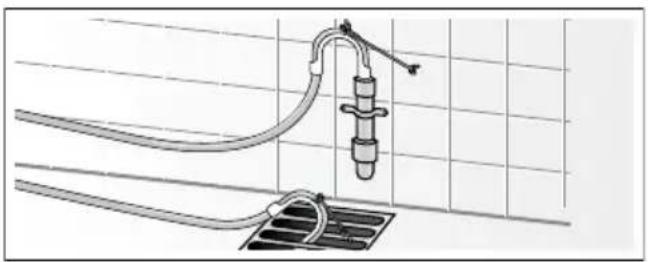

Poistovesi 44

Suoristaminen 45

Sähköliitäntä 45

Ennen ensimmäistä pesukertaa. . . . 46

Kuljettaminen 47

Määräystenmukainen käyttö

■ Suunniteltu käytettäväksi vain kotitaloudessa ja kodinomaisissa olosuhteissa.
Pyykinpesukone on tarkoitettu konepesun kestävien tekstiilien ja käsinpestävien villatekstiilien pesuun pesuaineliuoksessa.
Käyttö vain kylmän vesijohtoveden ja tavallisten konepesuun soveltuvien pesu- ja huuhteluaineiden kanssa.
Noudata aina valmistajan ohjeita kaikkien pyykinpesu-, tahranpoisto- ja huuhteluaineiden annostelussa.
Kahdeksanvuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on alentunut fyysinen, aistillinen tai henkinen toimintakyky tai joilta puuttuu kokemus tai tieto pyykinpesukoneen käytöstä, saavat käyttää konetta vain, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on opastanut heitä koneen käytössä. Lapset eivät saa puhdistaa tai huoltaa konetta ilman valvontaa.
- Pidä alle kolmevuotiaat lapset poissa pyykinpesukoneen läheltä.
Tämä laite on tarkoitettu käytettäväksi enintään 4000 metrin korkeudella merenpinnasta.
- Pidä lemmikkieläimet poissa pyykinpesukoneen läheltä.

Ennen laitteen käyttöönottoa: Lue käyttö ja asennusohjeet ja kaikki muut pyykinpesukoneen mukana tulevat tiedotteet ja noudata ohjeita. Säilytä ohjeet myöhempää käyttötarvetta tai laitteen seuraavaa omistajaa varten.

Turvallisuusohjeet

Sähköturvallisuus

Varoitus

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran.

■ Tartu pistokkeeseen vain kuivin käsin.
- Vedä verkkojohtoa aina vain pistokkeesta, älä johdosta, koska johto voi vaurioitua.

Loukkaantumisvaarat

Varoitus

Loukkaantumisvaara!

• Jos pyykinpesukonetta nostetaan sen ulkonevista osista (esim. täyttöluukusta), rakenneosat saattavat murtua ja aiheuttaa loukkaantumisia. Älä nosta pesukonetta sen ulkonevista osista.
  ■ Jos nouset pesukoneen päälle, työtaso voi murtua ja aiheuttaa loukkaantumisia. Älä nouse pyykinpesukoneen päälle.
  ■ Jos nojaat avattuun täyttöluukkuun tai asetat sen päälle painavan taakan, pesukone voi kaatua ja aiheuttaa loukkaantumisia. Älä nojaa auki olevaan täyttöluukkuun.

■ Jos kosketat pyörivää rumpua, saatat loukata kätesi.
Alä koske pyörivään rumpuun.
Odota, kunnes rumpu on pysähtynyt.

Varoitus

Palovamman vaara!

Kun pesulämpötila on korkea, voit polttaa itsesi koskettaessasi kuumaa pesuvettä. esim. kun kuuma pesuvesi poistuu pesualtaaseen. Älä laita kättäsi kuumaan pesuveteen.

Lasten turvallisuus

⚠ Varoitus Hengenvaara!

Pyykinpesukoneella leikkivät lapset voivat joutua hengenvaarallisiin tilanteisiin tai vahingoittaa itsenään.

• Alä jätä pieniä lapsia yksin .pyykinpesukoneen luo!
• Älä anna lasten leikkiä pyykinpesukoneella!

⚠ Varoitus Hengenvaara!

Lapset voivat leikkiessään lukita itsensä vahingossa laitteeseen ja joutua hengenvaaraan.

Käytöstä poistetut laitteet:

■ Irrota pistoke pistorasiasta.
■ Katkaise verkkojohto ja irrota johto ja pistoke laitteesta.
■ Riko täyttöluukun lukko.

⚠ Varoitus Tukehtumisvaara!

Lapset saattavat leikkiessään kääriytyä muoveihin ja pakkauksen osiin tai vetää esim. muovipussin päähänsä ja tukehtua. Pidä pakkaus, muovit ja pakkauksen osat poissa lasten ulottuvilta.

⚠ Varoitus Myrkytysvaara!

Pesu- ja huuhteluaineiden nauttiminen saattaa aiheuttaa myrkytyksiä.

Säilytä pesu- ja huuhteluaineet poissa lasten ulottuvilta.

⚠ Varoitus Silmä-/ihoärsytykset!

Pesu- ja huuhteluaineet saattavat aiheuttaa tai silmä- tai ihoärsytystä joutuessaan silmiin tai iholle.

Säilytä pesu- ja huuhteluaineet poissa lasten ulottuvilta.

⚠ Varoitus Loukkaantumisvaara!

Kun pesulämpötila on korkea, täyttöluukun lasi kuumenee.

Älä anna lasten koskettaa kuumaa luukun lasia.

Ympäristönsuojelu

Pakkaus/käytöstä poistettu laite

Hävitä pakkaus ympäristönsuojelumääräysten mukaisesti. Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU mukaisesti (waste electrical and electronic equipment - WEEE). Tämä direktiivi määrittää käytöstä poistettujen laitteiden palautus- ja kierrätyssäännökset koko EU:n alueella.

Säästövinkkejä

Käytä hyödyksi valitun ohjelman maksimi täyttömäärä.
Ohjelmataulukko → Sivu 14
■ Pese normaalisti likaantunut pyykki ilman esipesua.
Säästä energiaa ja pesuainetta, kun pyykki on kevyesti tai normaalisti likaantunutta. → Sivu 13
Valittavissa olevat lämpötilat viittaavat tekstiileissä oleviin pesuohjemerkintöihin. Koneessa käytetyt lämpötilat voivat poiketa näistä, jotta varmistetaan energiansäästön ja pesutuloksen kannalta paras mahdollinen yhdistelmä.

■ Energian ja veden kulutusta koskevat huomautukset:

→ Sivu 11

Näytöissä näkyy energian ja veden kulutuksen suhteellinen määrä valitulla ohjelmalla.

Mitä enemmän merkkivaloja palaa, sitä suurempi on kulutus.

Näin voit verrata ohjelmien kulutusta valitessasi erilaisia ohjelma-asetuksia ja valita mahdollisesti energiaa tai vettä säästävän ohjelma-asetuksen.

■ Energiansäästötila: näyttöruudun valo sammuu muutaman minuutin kuluttua, valitsin ▶vilkkuu. Kun haluat aktivoida valon, paina jotain valitsinta.

Energiansäästötila ei aktivoidu, kun ohjelma on käynnissä.

■ Automaattinen virrankatkaisu: Kun laite on pidemmän ajan käyttämättä, laitteen virta katkeaa automaattisesti ennen ohjelman käynnistämistä ja ohjelman päätyttyä. Näin säästyy energiaa. Kytke laite päälle painamalla pääkytkintä. Toiminnon → Sivu 26 kytkeminen päälle ja pois päältä

■ Jos kuivaat pyykin pesun jälkeen kuivaurummussa, valitse linkousnopeus kuivaurummun valmistajan ohjeiden mukaan.

Pikakäyttöohjeet

Tutustuminen laitteeseen

Pyykinpesukone

1 Pesuainekotelo → Sivu 23
2 Ohjauspaneeli/näyttöruutu
3 Täyttöluukku ja kahva
3a Täyttöluukun avaaminen
3b Täyttöluukun sulkeminen
4 Huoltoluukku

Ohjauspaneeli

1 Pääkytkin

pesukoneen kytkemiseksi päälle ja pois päältä: Paina valitsinta ①.

2 Ohjelmavalitsin

ohjelman valintaa varten. Ohjelmataulukko → Sivu 14

3 Ohjelmien lisäasetukset:

→ Sivu 21
speedPerfect = ⏻,
■ ecoPerfect ⓔ,
Esipesu (↓),
Tehohuhtelu (3x),
■ Rypistymisesto (☐),
Tahrat (Anti-Stain System 📋)

4 Valitsin ▶II:

■ ohjelman käynnistämistä varten,
■ ohjelman taukoa varten, esimerkiksi pyykin lisäämiseksi → Sivu 25,
■ ohjelman keskeyttämistä varten → Sivu 25

5 Ohjelman ennakkoasetusten

muuttaminen: → Sivu 20
Lämpötila (°C),
■ Linkousnopeus (©),
■ Valmis vasta -ajastusaika ( north)

Aktivoi/deaktivoi, jotta asetettuja toimintoja ei voida epähuomiossa muuttaa: Paina sitä varten valitsimia Valmis vasta (☐) + ja - samanaikaisesti n. 3 sekuntia. → Sivu 25

7 Näyttöruutu asetuksia ja ohjeita varten. → Sivu 11

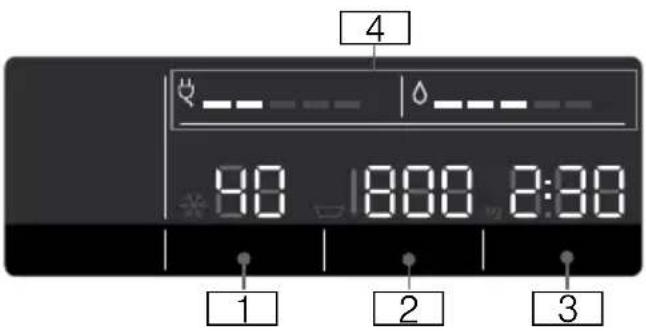

Näyttöruutu

Ohjelmien ennakkoasetukset:

1 Lämpötila °C

※ - 90 (※ = kylmä)

2 Linkousnopeus 1/min,

-, 0 - 1600*;

* suurin sallittu linkousnopeus valitusta ohjelmasta ja mallista riippuen,

■ 0 = ei linkousta, vain veden

poisto → Sivu 20,

■ = ei linkousta → Sivu 20

3 Valmis vasta -ajastusaika

esim. 2:30;

ohjelman kesto ohjelman valinnan jälkeen h:min (tunnit:minuutit),

Päätymisajan esivalinta

1 - 24 h;

Ohjelman päättyminen ... h kuluttua (h=tunnit),

Täyttösuositus

esim. kg 9*;

* valitusta ohjelmasta riippuen

4 Energian ja veden kulutusta koskevat huomautukset:

→ Sivu 7

■ —— —— —— ——

Vedenkulutuksen näyttö,

■ = = = =

Energiankulutuksen näyttö

Muita ohjeita

☐	☒	☒	Tahrat (Anti-Stain System ☒)
			→ Sivu 21

Ohjelman eteneminen:

Esipesu

Peseminen

Huuhtelu

Linkous

- 0 - Pesuohjelman päättyminen

Ohjelman lopettaminen kun valittuna on Ei linkousta

- P - Tauko, esim. pyykin lisäämistä varten

Täyttöluukku:

◎ Täyttöluukku voidaan avata. palaa

Ohjelman käynnistymisen jälkeen: vilkkuu täyttöluukku ei ole kunnolla kiinni.

Vesihana:

Vesihana ei ole auki, ei palaa vedenpainetta

Vedenpaine liian pieni (voi vilkkuu pidentää ohjelman kestoa)

Lapsilukko: → Sivu 25

Lapsilukko on aktivoitu palaa

vilkkuu Lapsilukko on aktivoitu, ohjelmavalitsinta on käännetty

Vaahdontunnistus:

palaa → Sivu 24

Vikanäyttö:

E: -- → Sivu 33

Äänimerkin säätö:

0-4 → Sivu 26

Laitteen automaattinen kytkeytyminen pois päältä:

On OFF → Sivu 7, → Sivu 27

Pyykki

Pyykin esivalmistelu

Huomio!

Laitevauriot/tekstiilien vauriot

Esineet (esim. kolikot, paperiliittimet, neulat, naulat) voivat vahingoittaa tekstiilejä tai pyykinpesukoneen rakenneosia.

Noudata sen tähden seuraavia pyykin esikäsittelyä koskevia ohjeita:

Tyhjennä taskut.

• Varo, ettei pyykin joukkoon pääse metalliesineitä (paperiliittimiä tms.), ja poista ne tarvittaessa.
  Pese hellävaraisen käsittelyn vaativat tekstiilit ja vaatekappaleet (sukat, kaarituelliset rintaliivit) pesupussissa.
  ■ Sulje vetoketjut, napit ja nepparit.
• Harjaa taskuissa ja käänteissä oleva hiekka pois.
• Irrota verhoista pidikkeet tai sido ne pesupussin sisään.

Pyykin lajittelu

Lajittele pyykki valmistajan hoito-ohjeiden ja hoito-ohjemerkintöjen ja seuraavien ominaisuuksien mukaan:

Kangas/kuitutyppi
Väri
Huomautus: Pyykki voi värjäytyä.
Pese sen tähden valkoinen ja värillinen pyykki erikseen. Pese uudet värilliset tekstiilit ensimmäistä kertaa erillään.

Likaisuus

Pestävien vaatekappaleiden tulisi olla myös suunnilleen yhtä likaisia. Muutamia esimerkkejä likaisuusasteista löydät → Sivu 13

- Kevyesti likaantunut: älä esipese, valitse tarvittaessa asetus speedPerfect ≡

- Normaali

- Runsaasti likaantunut: laita koneeseen vähemmän pyykkiä, valitse ohjelma, jossa on mukana esipesu

- Tahrat: poista/esikäsittele tahrat tuoreina. Painele ensin tahraa saippuaveteen kostutetulla liinalla. Älä hankaa. Pese sitten tekstiili sopivalla pesuohjelmalla. Pinttyneet ja kuivuneet tahrat voivat joskus poistua vasta usean pesukerran jälkeen.

■ Hoito-ohjeiden symbolit

Huomautus: Symboleissa olevat luvut viittaavat korkeimpaan sallittuun pesulämpötilaan.

Sopii tavanomaiseen pesuun; esim. ohjelma Puuvilla
Pestävä hellävaraisesti; esim. ohjelma Siliävät
Pestävä erittäin hellävaraisesti; esim. ohjelma Hienopesu/silkki
Käsin pestävä pyykki; esimerkiksi ohjelma Villa
Vesipesu kielletty.

Pesuaine

Oikea pesuainevalinta

Hoito-ohjemerkinnästä saat tietoa oikeasta pyykinpesuaineesta, lämpötilasta ja pyykin käsittelystä. → myös www.sartex.ch

Sivustolta www.cleanright.eu löydät paljon hyödyllistä tietoa kotitalouskäyttöön tarkoitetuista pesu-, hoito- ja puhdistusaineista.

■ Valkopesuaine, joka sisältää optisia kirkasteita

sopii valkopesuun soveltuvaan valkoiseen pellava- tai puuvillapyykkiin Ohjelma: Puuvilla / kylmä - maks. 90 °C

- Kirjopesuaine, joka ei sisällä valkaisuaineita eikä optisia kirkasteita

sopii kirjopyykkiin, joka on pellavaa tai puuvillaa Ohjelma: Puuvilla / kylmä - maks. 60 °C

- Kirjo- tai hienopesuaine, joka ei sisällä optisia kirkasteita

sopii kirjopyykkiiin, siliäville kuiduille ja syntetisille materiaaleille Ohjelma: Siliävät / kylmä - maks. 60 °C

■ Hienopesuaine

sopii hellävaraista käsittelyä vaativille tekstiileille, silkille tai viskoosille Ohjelma: Hienopesu/Silkki / kylmä - maks. 40 °C

Villanpesuaine

sopii villalle Ohjelma: Villa / kylmä - maks. 40 °C

Energian ja pesuaineen säästö

Kun pyykki on kevyesti tai normaalisti likaantunutta, voit säästää energiaa (alentamalla pesulämpötilaa) ja pesuainetta:

Säästäminen Likaisuus/ohje

Matalampi lämpötila ja pienempi pesuainemäärä annostelusuositu ksen mukaan

Lämpötila hoito- ohjemerkinnän ja pesuainemäärä annostelusuositu ksen ja runsaasti likaantuneen pyykin mukaan

kevyt

Likaa tai tahroja ei ole havaittavissa. Vaatteisiin on tarttunut ihon tuoksu, esim.:

■ kevyet kesä-/urheiluvaatteet (muutaman tunnin käytetyt)
■ T-paidat, kauluspaidat, puserot (enintään 1 päivän käytetyt)
■ vieraiden vuodevaatteet ja pyyheliinat (1 päivän käytetyt)

normaali

Näkyvää likaa/tai vähän helppoja tahroja, esim.:

■ esim. T-paidat, kauluspaidat, paitapuserot (erittäin hikisiä, käytetty useamman kerran)
käsipyyhkeet, vuodevaatteet (olleet käytössä 1 viikon)

runsas

Selvästi näkyvää likaa ja/tai tahroja, esim. astiapyyhkeet, vauvanpyykki, työvaatteet

Huomautus: Noudata aina valmistajan ohjeita kaikkien pyykinpesu-, tahranpoisto- ja huuhteluaineiden annostelussa. → Sivu 23

Ohjelmataulukko

Ohjelmavalitsimen ohjelmat

Ohjelma/pyykkilaji/ohjeita Asetukset
Ohjelman nimi	Suurin sallittu täyttömäärä
Lyhyt kuvaus ohjelmasta ja/tai minkä tyyppisille tekstiileille se sopii.	Valittavissa oleva Lämpötila(※ = kylmä)
	Valittavissa oleva Linkousnopeus **;▽ = ei linkousta,0 = ei linkousta, vain veden poisto
	Valittavissa olevatohjelmien lisäasetukset
Puuvilla	enint. 9 kg/5* kg
Kulutusta kestävät, valkopesun kestävät tekstiilit, jotka ovat puuvillaa tai pellavaa	※ - 90 °C
Huomautuksia	▽, 0 - 1600** 1/min
■ Asetuksella ecoPerfect ☑ pesulämpötila on matalampi kuin valittu lämpötila. Jos haluat pesuveden saavuttavan nimenomaan tietyn lämpötilan, käytä ohjelmaa ilman asetusta ecoPerfect ☑ tarvittaessa korkeammalla lämpötilalla.	ecoPerfect ☑, speedPerfect ≡○,Esipesu (▽),Tehohuuhtelu (3×),Rypistymisesto (△)
■ Asetuksella speedPerfect ≡○ soveltuu pikaohjelmaksi kevyesti likaantuneelle pyykille.
Siliävät	enint. 4 kg
Tekstiilit, jotka ovat synteettistä materiaalia tai sekoitekuitua	※ ... 60 °C
	▽, 0 - 1200 1/min
	ecoPerfect ☑, speedPerfect ≡○,Esipesu (▽),Tehohuuhtelu (3×),Rypistymisesto (△)
* pienempi täyttömäärä asetuksella speedPerfect ≡○** suurin sallittu linkousnopeus mallista riippuen*** ohjelma riippuu mallista
Mix	enint. 4 kg
Sekalainen pyykki, jossa on puuvillaisia ja syntetisiä tekstiilejä	-40 °C
	-, 0 - 1600** 1/min
	ecoPerfect @, speedPerfect =@, Esipesu (⊥), Tehohuuhtelu ( ^3x ), Rypistymisesto (☎)
Hienopesu / Silkki	enint. 2 kg
Hellävaraisen pesun vaativat tekstiilit, jotka ovat esim. silkkiä, satiinia, syntetistä materiaalia tai sekoitekuitua (esim. silkkipuserot, -huivit)	-40 °C
	-, 0 - 800 1/min
Huomautus: . Käytä konepesuun sopivaa hellävaraista käsittelyä vaativille tekstiileille tai silkille tarkoitettua pyykinpesuainetta.	ecoPerfect @, speedPerfect =@, Esipesu (⊥), Tehohuuhtelu ( ^3x ), Rypistymisesto (☎)
Villa / Käsinspesu	enint. 2 kg
Käsin- ja konepesunkestävät tekstiilit, jotka ovat villaa tai villasekoitetta;	-40 °C
	-, 0 - 800 1/min
erityisen hellävarainen pesuohjelma pyykin kutistumisen estämiseksi, pidemmät ohjelmatauot (tekstiilit ovat pesuvedessä)	-
Huomautuksia
■ Villa on eläimistä saatua luonnonkuitua, esim.: angora, alpakka, laama, lammas.
■ Käytä konepesuun villalle soveltuvaa pyykinpesuainetta.
Veden poisto	-
Poistaa huuhteluveden esimerkiksi asetuksen ☐ (ei linkousta = ilman loppulinkousta) jälkeen	-
	-
	-
Huuhtelu / Linkous	-
Lisähuuhtelu/-linkous valinnaisella linkousnopeudella	-
Huomautus: . Tehtaalla on asetettu tämän ohjelman yhteydessä ennakkoon valitsin Tehohuuhtelu ( ^3x ). Jos haluat vain lingota, deaktivoi valitsin.	-, 0 - 1600** 1/min
	Rypistymisesto (☎)
* pienempi täyttömäärä asetuksella speedPerfect =@** suurin sallittu linkousnopeus mallista riippuen*** ohjelma riippuu mallista
*** Rummun puhdistus	0 kg
Ohjelma rummun ja pesuvesisäilion puhdistusta ja hoitoa varten, esim. ennen ensimmäistä pesua, toistuvien pesujen jälkeen matalassa lämpötilassa (40 °C ja alempi) tai jos pesukoneessa on epämiellyttävä haju pidemmän poissaolon jälkeen. Merkkivalo Rummun puhdistus vilkkuu, jos et ole pitkään aikaan käyttänyt ohjelmaa, jossa pesulämpötila on 60 °C tai korkeampi.	80, 90 °C
	1200 1/min
	-
Huomautuksia
■ Pese rummunhoito-ohjelmalla ilman pyykkiä.
■ Käytä valkopesuun soveltuvaa pesujauhetta tai valkaisualnetta sisältävää pesuainetta. Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.
Superpika 15'	enint. 2 kg
Erittäin lyhyt ohjelma n. 15 minuuttia, soveltuu pienelle määrälle kevyesti likaantunutta pyykkiä	- 40 °C
	0 - 1200 1/min
	-
*** Siliävät+	enint. 3,5 kg
Tummat puuvillatekstiilit ja tummat siliävät tekstiilit; pese tekstiilit sisäpuoli ulospäin käännettynä.	- 40 °C
	-, 0 - 1200 1/min
	ecoPerfect @, speedPerfect =@, Esipesu (⊥), Tehohuuhtelu (3x), Rypistymisesto (☎)
*** Hygienia	enint. 7 kg/5* kg
Kulutusta kestävät tekstiilit, jotka ovat puuvillaa tai pellavaa	- 60 °C
Huomautus: . Sopii erityisesti korkeisiin hygieniavaatimuksiin tai erityisen herkälle iholle. Ohjelma pesee pidempään määritetyssä lämpötilassa, käyttää enemmän vettä ja huuhtelee pidempään.	-, 0 - 1600** 1/min
	ecoPerfect @, speedPerfect =@, Esipesu (⊥), Tehohuuhtelu (3x), Rypistymisesto (☎)
* pienempi täyttömäärä asetuksella speedPerfect =@
** suurin sallittu linkousnopeus mallista riippuen *** ohjelma riippuu mallista
*** Outdoor + Impregnointi	enint. 1 kg
Pesuohjelma, jonka lopussa tekstiilit impregnoidaan elisuojakäsitellään. Soveltuu impregnoitaville ulkoilu- ja vapaa-ajanasuille, joissa on kalvomateriaalia, ja vettä hylkiville tekstiileille	* -40 ^
	—, 0 -800 1/min
1. Valitse ohjelma.	ecoPerfect ® , speedPerfect ① ,Tehohuuhtelu ( 3x ),
2. Annostele ulkoilutekstiilien erikoispesuaine lokeroon II.
3. Annostele impregnointiaine (enint. 170 ml) lokeroon ★.
4. Paina valitsinta II. Tekstiilien jälikässittely valmistajanohjeiden mukaan.
Huomautuksia
■ Käytä konepesuun soveltuvia erikoispyykinpesuaineita,annostele valmistajan ohjeiden mukaan:■ Älä käsittele tekstiilejä huuhteluaineella.■ Puhdista ennen pesua pesuainekotelo (kaikki lokerot)huolellisesti huuhteluainejäämistä.
*** Outdoor	enint. 2 kg
Ulkoilu- ja vapaa-ajan asut, joissa on kalvomateriaalia, ja vettähylkivät tekstiillit	* -40 ^
	—, 0 -800 1/min
Huomautuksia
■ Käytä konepesuun soveltuvaa erikoispesuaineita, annostevalmistajan ohjeiden mukaan lokeroon II.■ Älä käsittele tekstiilejä huuhteluaineella.■ Puhdista ennen pesua pesuainekotelo (kaikki lokerot)huolellisesti huuhteluainejäämistä.	ecoPerfect ® , speedPerfect ① ,Tehohuuhtelu ( 3x ),
*** Sport	enint. 2 kg
Urheilu ja vapaa-ajan tekstiilit, jotka ovat mikrokuitua	* -40 ^
Huomautuksia
■ Älä käsittele tekstiilejä huuhteluaineella.■ Puhdista ennen pesua pesuainekotelo (kaikki lokerot)huolellisesti huuhteluainejäämistä.	—, 0 -800 1/min ecoPerfect ® , speedPerfect ① ,Esipesu ( — ),Tehohuuhtelu ( 3x ),Rypistymisesto ( — )
* pienempi täyttömäärä asetuksellaspeedPerfect ② ** suurin sallittu linkousnopeus mallista riippuen*** ohjelma riippuu mallista
*** Verhot3,5 kg painavia verhoja tai 25 – 30 m2 kevyitä verhojaHuomautuksiaAlhaisempi linkousnopeus huuhtelukertojen välissä ja lopussa.Käytä verhoille konepesuun soveltuvaa pyykinpesuainetta.Tehtaalla on asetettu ennakoon valitsinEsipesu(⊥). Jos et halua esipestä, deaktivoi valitsin.	enint. 3,5 kg-40 °C, 0 - 800 1/minecoPerfect (∅), speedPerfect ≡∅, Esipesu (⊥), Tehohuuhtelu (3x)
*** Yö-ohjelmaErityisen hiljainen pesuohjelma pyykinpesuun yöllä, sopii tekstileille, jotka ovat puuvillaa, pellavaa, syntettistä materiaalia tai sekoitekuituaHuomautuksiaLoppusignaali deaktivoitu.Ennakkoasetettu lyhyempi loppulinkousaika ja lyhyempi pesuaika	enint. 4 kg-40 °C, 0 - 1200 1/minecoPerfect (∅), speedPerfect ≡∅, Esipesu (⊥), Tehohuuhtelu (3x), Rypistymisesto (⊥)
*** AlusasutHellävaraisen pesun vaativat alusasut, jotka ovat esim. samettia, pitsiä, lycraa, silkkiä tai satiinia	enint. 1 kg-40 °C, 0 - 600 1/minecoPerfect (∅), speedPerfect ≡∅, Tehohuuhtelu (3x), Rypistymisesto (⊥)
*** PeitotKonepestävät syntetitisillä kuiduilla täytetyt tekstiillit, tynyt, täkit ja päiväpeitteet; soveltuu myös untuvatäytteisiinHuomautus:. Pese isot vaatekappaleet erillään. Käytä hienopesuainetta - noudata pesuohjemerkintöjä. Annostele pesuainetta säästeliäästi.	enint. 2,5 kg-60 °C, 0 - 1200 1/minecoPerfect (∅), speedPerfect ≡∅, Tehohuuhtelu (3x)
*** UntuvaKonepestävät untuvatäytteiset tekstiillit, tynyt, täkit; soveltuu myös syntetitisin täytteisiinHuomautus:. Pese isot vaatekappaleet erillään. Käytä hienopesuainetta - noudata pesuohjemerkintöjä. Annostele pesuainetta säästeliäästi.	enint. 2,5 kg-60 °C, 0 - 1200 1/minecoPerfect (∅), speedPerfect ≡∅, TehohUUhtelu (3x)
* pienempi täyttömäärä asetuksellaspeedPerfect =∅** suurin sallittu linkousnopeus mallista riippuen*** ohjelma riippuu mallista

Ohjelma/pyykkilaji/ohjeita Asetukset

Paidat / Business

Paidat ja paitapuserot, joita ei tarvitse silittää ja jotka ovat puuvillaa, pellavaa, synteettistä materiaalia tai sekoitekuitua

Huomautuksia

Asetuksella Rypistymisesto (☐) paidat/puserot lingotaan vain kevyesti, ripustetaan kuivumaan vettä valuvina. —> oikenevat itsestään
Pese silkkiä tai muuta hellävaraista käsittelyä vaativaa materiaalia olevat paidat/puserot Hienopesu / Silkkiohjelmalla.

enint. 2 kg

※-60°C

, 0 - 800 1/min

ecoPerfect Ⓤ, speedPerfect ≡ Esipesu (⊥), Tehohuuhtelu (3x), Rypistymisesto (☐)

* pienempi täyttömäärä asetuksella speedPerfect =
** suurin sallittu linkousnopeus mallista riippuen
*** ohjelma riippuu mallista

Tärkkäys

Huomautus: Älä käsittele tekstiilejä huuhteluaineella.

Tärkkäys on mahdollista nestemäisellä tärkillä erityisesti huuhtelussa ja Puuvilla-ohjelmassa. Annostele tärkki valmistajan ohjeiden mukaan lokeroon ✉ (puhdista lokero tarvittaessa ensin).

Värjäys/värin poisto

Värjää koneessa vain kotitalouskäyttöön tarkoitettuja määriä. Suola saattaa syövyttää teräspintoja! Noudata värjäysaineen valmistajan ohjeita.

Älä poista tekstiileistä väriä pyykinpesukoneessa!

Liotus

1. Kytke laite päälle.
2. Valitse ohjelma Puuvilla 30 °C.
3. Annostele pesuaine liotusta varten lokeroon II valmistajan ohjeiden mukaisesti.
4. Paina valitsinta ▶II. Ohjelma käynnistyy.
5. Paina n. 10 minuutin kuluttua valitsinta ▶II pysäyttääksesi ohjelman.
6. Paina haluamasi liotusajan kuluttua uudelleen valitsinta ▶II, kun haluat jatkaa ohjelmaa tai muuta ohjelmaa.

Huomautuksia

• Aseta koneeseen vain samanvärisiä vaatekappaleita.
  ■ Pesuainetta ei tarvitse enää lisätä, koska liotukseen käytettyä pesuainetta käytetään myös pesemiseen.

P+ Ohjelmien esiasetukset

Ohjelman ennakkoasetukset tulevat näyttöön ohjelman valinnan jälkeen.

Voit muuttaa ennakkoasetuksia.

Yhteenvedon kaikista eri ohjelmille valittavista asetuksista löydät alkaen → Sivu 14.

Lämpötila

(°C)

Voit muuttaa asetetun lämpötilan ennen ohjelmaa ja ohjelman kuluessa sen mukaan, missä vaiheessa ohjelma on.

Maksimi lämpötila, jonka voit säätää, riippuu valitusta ohjelmasta.

Linkousnopeus

(©)

Voit muuttaa linkousnopeuden (1/min; kierrosta minuutissa) ennen ohjelmaa ja ohjelman kuluessa sen mukaan, missä vaiheessa ohjelma on.

Asetus 0 : ilman loppulinkousta, vain veden poisto. Pyykki jää märkänä rumpuun, esimerkiksi pyykille, jota ei haluta lingota.

Asetus ▽ : ei linkoa = ilman loppulinkousta, pyykki jää viimeisen huuhtelun jälkeen veteen.

Jos et poista pyykkiä koneesta heti ohjelman päätyttyä, valitse toiminto Ei linkousta, jolloin pyykki rypistyy vähemmän.

Ohjelman jatkamiseksi/lopettamiseksi → Sivu 25

Suurin asetettavissa oleva linkousnopeus riippuu valitusta ohjelmasta ja konemallista.

Valmis vasta

(①)

Ennen ohjelman käynnistämistä voit ajastaa ohjelman päätymisajan (ajastusajan) tunnin välein (h=tunti), maksimiaika on 24h.

Tätä varten:

1. Valitse ohjelma. Näytössä näkyy valitunohjelman kesto, esim. 2:30 (tunnit:minuutit).

2. Paina valitsinta Valmis vasta niin monta kertaa, kunnes haluamasi tuntilukema tulee näyttöön.

Huomautus: Valitsimella Valmis vasta + asetusarvot nousevat ja valitsimella Valmis vasta - ne laskevat.

1. Paina valitsinta ▶II. Ohjelma käynnistyy. Näytössä näkyy valittu aika, esim. 8h, ja ajastin alkaa laskea tätä aikaa alaspäin, kunnes pesuohjelma käynnistyy. Sitten näytössä näkyy ohjelman kesto.

Huomautus: Kone säätää automaattisesti ohjelmankeston pesuohjelman aikana. Kun muutat ohjelman ennakkoasetuksia tai ohjelma-asetuksia, myös ohjelman kesto saattaa muuttua.

Ohjelman käynnistymisen jälkeen (jos on valittu Valmis vasta -ajastusaika ja pesuohjelma ei ole vielä käynnistynyt) voit muuttaa ennakkoon valittua tuntimäärää seuraavasti:

1. Paina valitsinta ▶II.
2. Muuta tuntimäärää valitsimella Valmis vasta - tai +.
3. Paina valitsinta ▶II.

Ohjelman käynnistymisen jälkeen voit tarvittaessa lisätä tai poistaa pyykkiä.

→ Sivu 25

Ohjelman lisäasetukset

Yhteenvedon kaikista eri ohjelmille valittavista lisäasetuksista löydät alkaen → Sivu 14.

speedPerfect ≡

Pesuaika on lyhyempi pesutuloksen ollessa sama, mutta energiankulutus on suurempi verrattuna valittuun ohjelmaan ilman asetusta speedPerfect ≡.

Huomautus: Älä ylitä suurinta mahdollista täyttömäärää. Ohjelmataulukko → Sivu 14

ecoPerfect e

Energiankäytön kannalta optimoitu pesu, matalampi lämpötila pesutehon pysyessä samana verrattuna valittuun ohjelmaan ilman asetusta ecoPerfect ⓔ.

Esipesu

(↓)

Erittäin likaiselle pyykille.

Huomautus: Annostele pesuaine lokeroon I ja II.

Tehohuhtelu

(3x)

Lisähuuhtelukertoja ohjelmasta riippuen, pidempi ohjelman kesto, erityisen herkälle iholle ja/tai alueille, joissa vesi hyvin pehmeää.

Rypistymisesto

( )

Vähentää rypistymistä, pyykki lingotaan alhaisella linkousnopeudella ja pöyhitään linkouksen jälkeen.

Huomautus: Pyykin jäännöskosteus on tavallista suurempi.

Tahrat

Valittavissa on yhteensä 4 erilaista tahratyyppiä.

□ Ruokarasta/-öljy
Veri
Montan Punaviini
Ruoho

Pyykinpesukone säätää keskimääräisen pesulämpötilan, rummun pyörinnän ja liuotusajan tahratypin mukaan. Koneen valitsema pesuveden lämpötila, varovainen tai intensiivinen pesumekaniikka ja pitkä tai lyhyt liuotusaika vaikuttavat pesuohjelman kulkuun aina valitun tahratypin mukaan. Näin kone käsittelee tahrat optimaalisesti.

Huomautus: Kun painat valitsinta pidempään, asetusmahdollisuudet tulevat automaattisesti näkyviin peräjälkeen.

Laitteen käyttö

Pyykinpesukoneen valmistelut

Huomautus: Pyykinpesukoneen pitää olla asianmukaisesti sijoitettu ja liitetty. alkaen → Sivu 39

1. Liitä pistoke pistorasiaan.
2. Avaa vesihana.

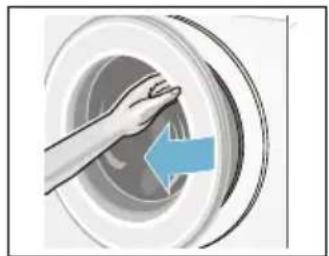

3. Avaa täyttöluukku.
4. Tarkista, että rumpu on tyhjä. Tyhjennä tarvittaessa.

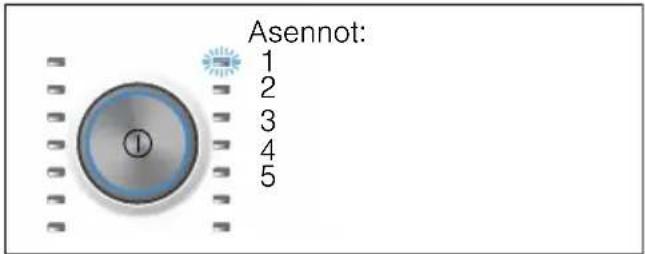

Laitteen kytkeminen päälle/ohjelman valinta

Paina valitsinta ①. Laite on kytketty päälle.

Sen jälkeen näyttöön tulee aina tehtaalla ennakkoon asetettu ohjelma Puuvilla.

Voit käyttää tätä ohjelmaa tai valita jonkin muun ohjelman. Ohjelmavalitsinta voidaan kääntää molempiin suuntiin.

Huomautus: Jos olet aktivoinut lapsilukon, se on deaktivoitava ennen kuin voit valita toisen ohjelman. → Sivu 25

Ohjelmavalitsimessa palaa merkkivalo ja näyttöruutuun ilmestyvät ohjelman ennakkoasetukset valitulle ohjelmalle:

• lämpötila,
  ■ linkousnopeus,
  ■ suurin sallittu täyttömäärä vuorotellen ohjelman keston kanssa ja
  ■ veden ja energian kulutusta koskevat huomautukset.

Laitteissa, joissa on rummun sisävalo: Rumpuun syttyy valo laitteen päälle kytkemisen, täyttöluukun avaamisen ja sulkemisen sekä ohjelman käynnistämisen jälkeen. Valo sammu automaattisesti.

Pyykin asettaminen rumpuun

Varoitus

Hengenvaara!

Tekstiilit, jotka on ennen konepesua käsitelty liuottimia sisältävillä puhdistusaineilla, esim. tahranpoistoaineella, voivat aiheuttaa räjähdyksen pyykinpesukoneessa. Huuhtele tällaiset tekstiilit huolellisesti käsin ennen koneeseen laittamista.

Huomautuksia

Pese aina yhdessä pieniä ja suuria vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat tasaisemmin rummun sisällä lingottaessa. Yksittäiset vaatekappaleet voivat aiheuttaa epätasapainon.
■ Huomioi ilmoitettu suurin sallittu täyttömäärä. Kun kone on liian täynnä, pesutulos huononee ja pyykki rypistyy enemmän.

1. Aseta lajiteltu pyykki väljästi rumpuun.
2. Varmista, että vaatekappaleita ei puristu täyttöluukun ja kumimansetin väliin ja sulje täyttöluukku.

Valitsimen ▶II merkkivalo vilkkuu ja näyttöruutuuun ilmestyvät ohjelman asetukset.

Pesu ja huuhteluaineen annostelu

Huomio!

Laitevauriot

Puhdistusaineet ja pyykin esikäsittelyaineet (esim. tahranpoistoaine, esikäsittelyaine, ...) voivat vahingoittaa pyykinpesukoneen ulkopintoja. Varo, että tällaisia aineita ei pääse pyykinpesukoneen pinnalle. Pyyhi suihkejäämät ja muut jäämät/pisarat heti kostealla liinalla.

Annostelu

Ota pesu- ja huuhteluaineiden annostelussa huomioon:

■ veden kovuus; sen saat tietää paikalliselta vesilaitokselta
■ valmistajan ohjeet pesu- ja huuhteluainepakkauksessa
■ pyykkimäärä
■ pyykin likaisuus → Sivu 13

Pesuainekotelon täyttäminen

Varoitus

Silmä-/ihoärsytys!

Kun avaat pesuainekotelon koneen ollessa toiminnassa, kotelosta saattaa roiskua pesu- tai huuhteluainetta.

Avaa kotelo varovasti.

Huuhtele silmät tai iho huolellisesti, jos pyykinpesu- tai huuhteluainetta pääsee silmiin tai iholle.

Jos nielet vahingossa ainetta, hakeudu heti lääkärin hoitoon.

Huomautus: Jos huuhtelu ja viimeistelyaine on paksua, laimenna aine vedellä. Estää tukkeumat pyykinpesukoneen putkissa.

Laita pesu- ja huuhteluaine tätä tarkoitusta varten oleviin lokeroihin:

Annostelija A nestemäiselle

pyykinpesuaineelle

Lokero II Varsinainen pesuaine, vedenpehmennysaine , valkaisuaine, tahranpoistoaine

Lokero 🌐 Huuhteluaine, nestemäinen tärkki; älä ylitä maksimimäärää

Lokero I Esipesuaine

1. Vedä pesuainekotelo ulos vasteeseen saakka.
2. Annostele pesu ja/tai huuhteluaine.
3. Sulje pesuainekotelo.

Annostelija\* nestemäiselle pyykinpesuaineelle

*mallin mukaan

Nestemäisen pesuaineen annosteluun tarkoitetun jakajan paikalleen asetus:

1. Vedä pesuainekotelo ulos. Paina jakaja alas ja ota kotelo kokonaan pois paikaltaan.
2. Työnnä jakajaa eteenpäin, käännä alas ja lukitse paikalleen.
3. Aseta kotelo takaisin paikalleen.

Huomautus: Älä käytä annostelijaa geelimäiseen tai jauhemaiseen pyykinpesuaineeseen tai kun valitset ohjelman, jossa on esipesu, tai käytät ajastustoimintoa.

Jos pesukoneessa ei ole annostelijaa, laita nestemäinen pesuaine esimerkiksi pesupalloon ja laita pallo rumpuun.

Ohjelma-asetusten muuttaminen

Voit käyttää tämän pesun ennakkoasetusta tai muuttaa sitä.

Paina sitä varten kyseistä valitsinta niin monta kertaa, kunnes näytössä näkyy haluamasi asetus.

Huomautus: Kun painat valitsinta pidempään, asetusarvot tulevat automaattisesti näkyviin peräjälkeen viimeiseen arvoon asti. Paina sitten valitsinta vielä kerran, jolloin voit muuttaa asetusarvoa uudelleen.

Asetukset ovat aktiivisia ilman vahvistusta.

Ne eivät jää muistiin, kun pesukone kytketään pois päältä.

Ohjelmien ennakkoasetukset → Sivu 20

Ohjelman lisäasetusten valinta

Voit säätää pesuprosessin vielä sopivammaksi pestävään pyykkiin valitsemalla lisääasetuksia.

Asetukset voidaan valita tai poistaa aina sen mukaan, missä vaiheessa ohjelma on.

Valitsimien merkkivalot syttyvät, kun asetus on aktivoitu.

Asetukset eivät jää pesukoneen muistiin, kun kone kytketään pois päältä.

Ohjelmien lisäasetukset → Sivu 21

Ohjelman käynnistäminen

Paina valitsinta ▶II. Merkkivalo palaa ja ohjelma käynnistyy.

Näytössä näkyvät ohjelman aikana ajastusaika tai pesuohjelman käynnistytyä ohjelman kesto ja ohjelman kulkua kuvaavat symbolit. Näyttöruutu → Sivu 11

Huomautus: Vaahdontunnistus

Jos näyttöön tulee myös symboli 📁, pyykinpesukone on tunnistanut, että koneessa on pesuohjelman kuluessa liikaa vaahtoa, ja yrittää poistaa sitä käynnistämällä automaattisesti ylimääräisiä huuhtelukertoja.

Kun täyttömäärä on sama, annostele seuraavalla pesukerralla vähemmän pesuainetta.

Jos haluat varmistaa, että kukaan ei muuta ohjelman asetuksia vahingossa, valitse lapsilukko seuraavasti.

Lapsilukko

(3 sec.)

Voit lukita pesukoneen, jolloin asetettujen toimintojen muuttaminen epähuomiossa on estetty. Aktivoi tätä varten lapsilukko.

Paina aktivointia/deaktivointia varten n. 3 sekunnin ajan samanaikaisesti valitsimia Valmis vasta - ja +. Näyttöön tulee symboli 📞.

■ palaa: Lapsilukko on aktivoitu.
- vilkkuu hetken: Lapsilukko on aktivoitu ja ohjelmavalitsinta on käännetty tai valitsinta painettu.

Huomautus: Lapsilukko pysyy päällä myös, kun pesukone kytketään pois päältä. Deaktivoi tällöin lapsilukko ennen seuraavaa ohjelmavalintaa.

Pyykin lisääminen koneeseen

Ohjelman käynnistytyä voit tarvittaessa lisätä pyykkiä koneeseen tai poistaa pyykkiä koneesta.

Paina tätä varten valitsinta ▶II.

Valitsimen ▶II merkkivalo vilkkuu ja kone tarkastaa, onko pyykin lisääminen mahdollista.

Kun näytössä:

■ palavat molemmat symbolit - P - ja Ⓞ, pyykkiä voidaan lisätä.
■ palaa - P -, pyykkiä ei voi lisätä koneeseen.

Jatka ohjelmaa painamalla valitsinta ▶II. Ohjelma jatkuu automaattisesti.

Huomautuksia

■ Sulje täyttöluukku pyykkiä lisätessäsi mahdollisimman pian - vettä voi muutoin valua ulos koneesta.
Jos vedenpinta on korkealla, lämpötila on korkea tai rumpu pyörii, täyttöluukku pysyy turvallisuussyistä lukittuna eikä pyykkiä voi lisätä koneeseen.
Täyttömäärän näyttö ei ole aktiivinen, kun pyykkiä lisätään koneeseen.

Ohjelman muuttaminen

Jos olet käynnistänyt vahingossa väärän ohjelman, voit muuttaa ohjelman seuraavasti:

1. Paina valitsinta ▶II.
2. Valitse toinen ohjelma.
3. Paina valitsinta ▶II. Uusi ohjelma alkaa alusta.

Ohjelman keskeyttäminen

Kun ohjelman lämpötila on korkea:

1. Paina valitsinta ▶II.
2. Jäähdytä pyykki: valitse Huuhtelu.
3. Paina valitsinta ▶II.

Kun ohjelman lämpötila on alhainen:

1. Paina valitsinta ▶II.
2. Valitse Linkous tai Veden poisto.
3. Paina valitsinta ▶II.

Ohjelman lopettaminen kun pyykki jää veteen

Näyttöruudussa vilkkuu ▽ ja näytössä näkyvät ennakkoon asetettu linkousnopeus ja valitun ohjelman jäljellä oleva kesto.

Jatka ohjelmaa:

■ painamalla valitsinta ▶ ii tai
■ muuttamalla linkousnopeutta tai asettamalla ohjelmavalitsin kohtaan Veden poisto ja painamalla sitten valitsinta ▶II.

Ohjelman päättyminen

Näyttöruutuun ilmestyy - 0 - ja Ⓞ.

Valitsimen ▶II merkkivalo ei pala.

Pyykin poistaminen/laitteen kytkeminen pois päältä

1. Avaa täyttöluukku ja ota pyykki pois koneesta.
2. Paina valitsinta ①. Laite on kytketty pois päältä.
3. Sulie vesihana.

Huomautus: Ei tarpeen AquaStop-mallissa.

Huomautuksia

Varmista, että rumpuun ei jää vaatekappaleita. Ne saattavat kutistua tai päästää väriä muihin tekstiileihin seuraavalla pesukerralla.
- Poista mahdollisesti rumpuun ja kumimansetin jääneet vieraat esineet – ruostumisvaara.
■ Pyyhi kumimansetti kuivaksi.

Jätä täyttöluukku ja pesuainekotelo auki, jotta rumpu ja kotelo kuivuvat sisältä. → Sivu 28
- Odota kunnes ohjelma on päättynyt, muutoin laite voi olla vielä lukittuna. Kytke silloin laite päälle ja odota, että lukitus avautuu.
- Jos näyttö on sammunut ohjelman päätyttyä, energiansäästötila on aktivoitunut. Kun haluat aktivoida näytön, paina jotain valitsinta.

Laiteasetukset

Voit muuttaa seuraavia asetuksia:

■ valitsimien ja huomautussignaalien äänenvoimakkuuden (esim. ohjelman päättyessä) ja/tai
- ottaa käyttöön tai poistaa käytöstä laitteen automaattisen pois päältä kytkeytymistoiminnon ja/tai → Sivu 7
■ kytkeä rummun hoidon huomautussignaalin päälle/pois päältä (mallista riippuen). Alkaen

Asetusten muuttamista varten sinun on aina ensin aktivoitava säätötila.

Säätötilan aktivointi

1. Paina valitsinta ①.

Laite on kytketty päälle ja ohjelma Puuvilla näkyy kohdassa 1.

1. Paina valitsinta Lämpötila ja käännä samalla ohjelmavalitsinta eteenpäin oikealle kohtaan 2. Vapauta valitsin.

Säätötila on aktivoitu ja näyttöruutuu un ilmestyy huomautussignaalien ennakkoon asetettu äänenvoimakkuus.

Voit nyt muuttaa asetukset:

Äänimerkin voimakkuuden muuttaminen

Valitsimella Valmis vasta + tai - muutat ohjelmavalitsimen asentoon:

■ 2: huomautussignaalien äänenvoimakkuus ja/tai
■ 3: valitsinsignaalien äänenvoimakkuus.

0 = pois,
1 = hiljainen,
2 = keskitaso,
3 = voimakas,
4 = hyvin voimakas

Lopeta säätötila tai:

Laitteen automaattisen pois päältä kytkeytymisen valinta käyttöön/poistaminen käytöstä

Valitsimella Valmis vasta + tai - valitset ohjelmavalitsimen asennossa 4 toiminnon Automaattinen pois päältä kytkeytyminen päälle (On) tai pois (OFF).

Lopeta säätötila tai:

Rummun hoidon huomautussignaalin kytkeminen päälle/pois

mallista riippuen

Valitsimella Valmis vasta + tai - kytket ohjelmavalitsimen asennossa 5 huomautussignaalin Rummun puhdistus päälle (On) tai pois päältä (OFF).

Säätötilan lopettaminen

Lopettaaksesi ja tallentaaksesi asetukset paina valitsinta ①.

Laite on kytketty pois päältä. Valitut asetukset toimivat, kun laite kytketään seuraavan kerran päälle.

Tunnistimet

Määrääautomatiikka

Määräautomatiikka säätää joka ohjelmassa vesimäärän ja ohjelman keston optimaaliseksi tekstiilien määrän ja laadun mukaan.

Epätasapainon tunnistusjärjestelmä

Epätasapainon tunnistus korjaa automaattisesti rummun sisälle epätasaisesti jakautuneen pyykin käynnistämällä linkouksen monta kertaa.

Jos pyykki ei näiden yritysten aikana jakaudu tasaisesti rumpuun, niin turvallisuussyistä linkousnopeus alenee tai linkousvaihe ei käynnisty.

Huomautus: Laita rumpuun aina yhdessä pieniä ja suuria vaatekappaleita. → Sivu 22, → Sivu 34

Aquasensor

ohjelmasta ja mallista riippuen

Aquasensor tarkkailee huuhtelun aikana huuhteluveden puhtautta (siihen vaikuttavat lika ja jäljelle jäänyt pesuaine). Huuhtelukertojen kesto ja lukumäärä määritetään veden likaisuuden mukaan.

Puhdistus ja huolto

Varoitus

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran. Kytke laite pois päältä ja irrota verkkopistoke.

Varoitus

Myrkytysvaara!

Liuotinpitoisia puhdistusaineita kuten esim. pesubensiiniä käytettäessä voi muodostua myrkyllisiä höyryjä. Älä käytä liuotinpitoisia puhdistusaineita.

Huomio!

Laitevauriot

Liuotinpitoiset puhdistusaineet kuten esim. pesubensiini voivat vaurioittaa koneen pintaa ja rakenneosia. Älä käytä liuotinpitoisia puhdistusaineita.

Näin ehkäiset biokalvon ja hajuhaittojen muodostumisen:

Huomautuksia

■ Huolehdi pyykinpesukoneen sijoituspaikan hyvästä ilmanvaihdosta.
Jätä täyttöluukku ja pesuainekotelo vähän auki, kun et käytä pesukonetta.
Pese silloin tällöin Puuvilla 60 °C-ohjelmalla käyttämällä valkopesuun soveltuvaa pesujauhetta.

Koneen ulkopinta ja ohjauspaneeli

Pyyhi laitteen ulkopinta ja ohjauspaneeli pehmeällä, kostealla liinalla.
■ Poista pesuainejäämät heti.
■ Puhdistus vesisuihkulla kielletty.

Pesurumpu

Käytä klooritonta puhdistusainetta, älä käytä teräsvillaa.

Käytä epämiellyttävän hajun poistamiseen pesukoneesta tai rummun puhdistamiseen ohjelmaa Rummun puhdistus 90 °C ilman pyykkiä. Käytä valkopesuun soveltuvaa pesujauhetta.

Kalkinpoisto

Kun annostelet pyykinpesuaineen oikein, ei kalkinpoisto yleensä ole tarpeen. Jos kalkki on poistettava, noudata kalkinpoistoaineen valmistajan ohjeita. Sopivia kalkinpoistoaineita voit tilata verkkosivuiltamme tai huoltopalvelusta. → Sivu 36

Pesuainekotelo ja kotelokehys

Kun pesuainekoteloon on kertynyt pesuaine tai huuhteluainejäämiä:

1. Vedä pesuainekotelo ulos. Paina jakaja alas ja ota kotelo kokonaan pois paikaltaan.
2. Irrota jakaja työntämällä se sormin alhaalta ylöspäin.

1. Pese kotelo ja jakaja vedellä ja harjalla ja kuivaa. Puhdista myös kotelon sisäpuoli.
2. Aseta jakaja paikalleen ja napsauta kiinni (aseta sylinteri ohjaintappiin).
3. Työnnä pesuainekotelo koneeseen.

Huomautus: Jätä pesuainekotelo auki, jotta se kuivuu.

Poistopumppu tukossa, hätätyhjennys

Varoitus

Palamisvamman vaara!

Kun pesulämpötila on korkea, pesuvesi on kuumaa. Kuuman pesuveden koskettaminen voi aiheuttaa palovamman.

Anna koneeseen jääneen kuuman pesuveden ensin jäähtyä.

1. Sulje vesihana, jotta veden virtaaminen koneeseen lakkaa eikä poistopumpun tarvitse poistaa vettä.
2. Kytke laite pois päältä. Irrota pistoke pistorasiasta.
3. Avaa huoltoluukku ja ota se pois paikaltaan.

1. Ota vedentyhjennysletku pois pidikkeestä.

Irrota tulppa ja anna veden valua tarkoitukseen sopivaan astiaan.

Paina tulppa takaisin paikalleen ja kiinnitä vedenpoistoletku pidikkeeseen.

1. Kierrä pumpunkansi varovasti irti, koneesta voi valua vielä vähän vettä. Puhdista sisätila, pumpunkannen kierre ja pumpunpesä. Pumpun siipipyörän on päästävä pyörimään vapaasti.

Aseta pumpunkansi takaisin paikalleen ja kierrä kiinni. Kahvan tulee olla pystyasennossa.

1. Aseta huoltoluukku takaisin paikalleen, lukitse ja sulje.

Huomautus: Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen seuraavan pesun yhteydessä: kaada 1 litra vettä lokeroon II ja käynnistä ohjelma Veden poisto.

Hajulukkoon kytketty poistovesiletku on tukossa

1. Kytke laite pois päältä. Irrota pistoke pistorasiasta.
2. Irrota letkunkiristin. Irrota poistovesiletku varovasti, koneesta voi valua vielä vähän vettä.
3. Puhdista poistovesiletku ja hajulukon liitäntäosa.

1. Laita poistovesiletku takaisin paikalleen ja varmista liitoskohta letkunkiristimellä.

Tulovesihti on tukossa

Poista ensin vedenpaine tulovesiletkusta:

1. Sulje vesihana.
2. Valitse joku ohjelma (paitsi huuhtelu/ linkous/veden poisto).
3. Paina valitsinta ▶II. Anna ohjelman käydä n. 40 sekunnin ajan.
4. Paina valitsinta ①. Laite on kytketty pois päältä.
5. Irrota pistoke pistorasiasta.

Puhdista sitten sihdit:

1. Irrota letku vesihanasta. Puhdista sihti pienellä harjalla.

1. Puhdista Standard- ja Aqua-Secure-malleissa laitteen takasivulla oleva sihti: Irrota letku laitteen takasivulta, Poista sihti pihtien avulla ja puhdista.

1. Kiinnitä letku takaisin paikalleen ja varmista, että liitos on tiivis.

Toimintahäiriö, mitä on tehtävä?

Lukon avaaminen hätätilanteessa

esim. sähkökatkon sattuessa

Ohjelma jatkuu, kun sähköt kytkeytyvät taas päälle.

Jos haluat kuitenkin ottaa pyykin pois koneesta, voit avata täyttöluukun seuraavien ohjeiden mukaan:

Varoitus

Palamisvamman vaara!

Kun pesulämpötila on korkea, voit polttaa itsesi koskettaessasi kuumaa pesuvettä ja pyykkiä.

Odota, kunnes ne ovat jäähtyneet.

Varoitus

Loukkaantumisvaara!

Jos kosketat pyörivää rumpua, saatat loukata kätesi.

Älä koske pyörivään rumpuun.

Odota, kunnes rumpu on pysähtynyt.

Huomio!

Vesivahingot

Ulosvuotava vesi saattaa aiheuttaa vesivahinkoja.

Älä missään tapauksessa avaa täyttöluukkua, jos vettä näkyy lasissa.

1. Kytke laite pois päältä. Irrota pistoke pistorasiasta.

2. Poista pesuvesi . → Sivu 30

3. Vedä sopivalla työkalulla luukun hätäavaaja alaspäin ja päästä vapaaksi.

Nyt voit avata täyttöluukun.

Ohjeet näyttöruudussa

Näyttö Syy/Toimenpide
-P- ja ⚫ Täyttöluukku on vapautunut lukituksesta. Pyykkiä voi lisätä.
-P-■ Lämpötila on liian korkea. Odota, kunnes lämpötila on laskenut.■ Vedenpinta on hyvin korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttöluukku heti. Jatka ohjelmaa painamalla valitsinta ▶II.
◎ vilkkuu	■ Luukun välissä ehkä pyykkiä. Avaa täyttöluukku uudestaan, sulje ja paina valitsinta ▶II.■ Paina tarvittaessa täyttöluukku kiinni tai poista koneesta pyykkiä ja paina luukku uudelleen kiinni.■ Kytke laite tarvittaessa pois päältä ja taas päälle; valitse ohjelma ja haluamasi asetukset; käynnistä ohjelma.
⇨ palaa ■ Avaa vesihana kokonaan,■ tulovesiletku mutkalla tai jäänyt puristuksiin,■ vedenpaine liian pieni. Puhdista sihti. → Sivu 31
E:18	■ Poistopumppu tukossa. Puhdista poistopumppu. → Sivu 30■ Poistovesiletku/viemäriputki tukossa. Puhdista hajulukkoon liitetty poistovesiletku. → Sivu 31
E:23	Vettä pohjatilassa, laite vuotaa. Sulje vesihana. Soita huoltoon! → Sivu 36
⇨ palaa Koneessa on liikaa vaahtoa, lisätty huuhtelukertoja. Kun täyttömäärä on sama, annostele seuraavalla pesukerralla vähemmän pesuainetta.
Ohjelman Rummun puhdistus*merkkivalo vilkkuu* mallista riippuen	Käynnistä ohjelma Rummun puhdistus 90 °C tai 60 °C -ohjelma rummun ja pesuvesisäiliön puhdistamista ja hoitoa varten.Huomautuksia■ Käynnistä ohjelma ilman pyykkiä.■ Käytä valkopesuun soveltuvaa pesujauhetta tai valkaisuainetta sisältävää pesuainetta. Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.■ Huomautussignaalin kytkeminen päälle/pois → Sivu 27
Muut näytöt Kytke laite pois päältä, odota 5 sekuntia ja käynnistä uudelleen. Jos näyttö tulee uudestaan näkyviin, soita huoltopalveluun. → Sivu 36

Toimintahäiriö, mitä on tehtävä?

Häiriö Syy/Toimenpide
Vettä tulee ulos koneesta.	Kiinnitä vedenpoistoletku kunnolla tai vaihda tilalle uusi letku.Kiristä vedenottoletkun kierrekiinnitykset.
Koneeseen ei tule vettä.Pesuaine ei huuhtoudu pesuveteen.	Painoitko valitsinta ▶II?Avasitko vesihanan?Onko sihti tukossa? Puhdista sihti. → Sivu 31Onko vedenottoletku mutkalla tai jäänyt puristuksiin?
Täyttöluukku ei avaudu.	Turvatoiminto on aktiivinen. Ohjelma keskeytynyt? → Sivu 25Onko lapsilukko on aktivoitu? Kytke pois päältä. → Sivu 25Onko valittuna toiminto (ei linkousta = ilman loppulinkousta)? → Sivu 25Avaaminen mahdollista vain hätäavaajan avulla? → Sivu 32
Ohjelma ei käynnisty.	Onko painettu valitsinta ▶II taiValmis vasta-ajastusaika?Onko täyttöluukku kiinni?Onko lapsilukko on aktivoitu? Kytke pois päältä. → Sivu 25
Rumpu nytkähtelee ja pyörähtelee hetken ohjelman käynnistyksen jälkeen.	Tämä ei ole vika - rumpu saattaa nytkähdellä ja pyörähdellä hetken moottorin sisäisen testin takia.
Pesuvesi ei poistu koneesta.	Onko valittuna toiminto (ei linkousta = ilman loppulinkousta)? → Sivu 25Puhdista poistopumppu. → Sivu 30Puhdista viemäriputki ja/tai vedenpoistoletku.
Vesi ei tule näkyviin rummussa.	Tämä ei ole vika - vesi on luukusta näkyvän alueen alapuolella.
Linkoustulos ei ole hyvä.Pyykki on märkää/liian kosteaa.	Tämä ei ole mikään vika - epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia.Pese aina yhdessä suuria ja pieniä vaatekappaleita.Onko valittuna toimintoRypistymisesto(mallista riippuen)? → Sivu 21Onko valittu linkousnopeus liian alhainen?
Linkous käynnistyy useita kertoja.	Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin.
Ohjelma kestää tavallista kauemmin.	Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin useamman kerran.Tämä ei ole vika - vaahdonvalvontajärjestelmä aktivoitunut - lisätään yksi huuhtelukerta.
Ohjelman kestoaika muuttuu pesuvaiheen aikana.	Tämä ei ole mikään vika - kone optimoi ohjelmavaiheen kyseisen pesuprosessin mukaan. Näytössä oleva ohjelman kestoaika saattaa tämän takia muuttua.
Jäännösvettä huuhteluainelokerossa	Tämä ei ole vika - ei heikennä hoitoaineen tehoa.Puhdista jakaja tarvittaessa.
Pyykinpesukoneessa on epämiellyttävä haju.	Käynnistä ohjelma Rummun puhdistus tai Puuvilla 90 °C ilman pyykkiä.Käytä valkopesuun soveltuvaa pesujauhetta tai valkaisuainetta sisältävää pesuainetta.Huomautus: . Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.
Näytössä palaa symboli 📋. Pesuainekotelosta tulee mahdollisesti ulos vaahtoa.	Annosteltu liikaa pesuainetta?Sekoita yksi ruokalusikallinen huuhteluainetta 1/2 litraan vettä ja kaada se lokeroon II (ei pestäessä Outdoor-, urheilu- tai untuvatekstiilejä!).Annostele seuraavalla kerralla vähemmän pesuainetta.
Kone on äänekäs, se tärisee voimakkaasti tai liikkuu lingottaessa.	■ Onko laite suorassa? Suorista laite. → Sivu 45■ Onko laitteen jalat kiinnitetty? Lukitse laitteen jalat. → Sivu 45■ Onko kuljetustuet irrotettu? Poista kuljetustuet. → Sivu 41
Näyttöruutu/merkkivalot eivät toimi.	■ Sähkökatko?■ Onko sulake palanut? Kytke päälle/vaihda sulake.■ Soita huoltoon, jos häiriö toistuu usein.
Pyykissä on pesuaine jäämiä.	■ Joissakin fosfaatittomissa pyykinpesuaineissa on aineksia, jotka eivät liukene veteen.■ Valitse toiminto Huuhtelu tai harjaa pyykki pesun jälkeen.
Näyttöön ilmestyy Tauko-tilassa - P - .	■ Vedenpinta on hyvin korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttöluukku heti.■ Jatka ohjelmaa painamalla valitsinta ▶II.
Näyttöön ilmestyy Tauko-tilassa - P - ja Ⓗ.	Täyttöluukku on vapautunut lukituksesta. Pyykkiä voi lisätä.
Jos et voi poistaa häiriötä itse (kytkemällä laite pois päältä ja taas päälle) tai laite vaatii korjausta:■ Kytke laite pois päältä ja irrota pistoke pistorasiasta.■ Sulje vesihana ja soita huoltoon.

Huoltopalvelu

Jos et voi korjata vikaa itse, ota yhteys huoltopalveluun. → Kansilehti

Löydämme varmasti sopivan ratkaisun, jolloin vältyt myös huoltoteknikon turhiltä käynneiltä.

Ilmoita huoltopalvelulle laitteen mallinumero (E-Nr.) ja sarjanumero (FD).

E-Nr. FD

E-Nr. Mallinumero

FD Sarjanumero

Nämä tiedot löydät *mallista riippuen:

täyttöluukun sisältä*/avatusta huoltoluukusta* ja laitteen takaa.

Luota valmistajan osaamiseen.

Käänny puoleemme. Näin voit olla varma, että koulutetut huoltoteknikkomme suorittavat korjauksen alkuperäisiä varaosia käyttäen.

Kulutustiedot

Pääpesuohjelmien energian- ja vedenkulutus, ohjelmien kesto ja jäännöskosteus

(keskimääräiset tiedot)

Ohjelma Täyttömäärä Energiankulutus* Vedenkulutus* Ohjelman kesto*

Puuvilla 20 °C 9 kg 0,25 kWh 90 l 2 34 h

Puuvilla 40 °C 9 kg 1,10 kWh 90 l 3 h

Puuvilla 60 °C 9 kg 1,16 kWh 90 l 2 34 h

Puuvilla 90 °C 9 kg 2,14 kWh 100 l 2 34 h

Siliävät 40 °C 4 kg 0,71 kWh 64 l 2 h

Mix 40 °C 4 kg 0,60 kWh 45 l 1 14 h

Hienop. / Silkki 30 °C 2 kg 0,19 kWh 37 l 34 h

Villa / Käsinpesu 30 °C 2 kg 0,19 kWh 41 l 34 h

Ohjelma Keskimääräinen jäännöskosteus**

	WM16...max 1600r/min	WM14...max 1400r/min	WM12...max 1200r/min	WM10...max 1000r/min
Puuvilla	44 % 48 % 53 % 62 %
Siliävät	40 % 40 % 40 % 40 %
Hienopesu / Silkki	30 % 30 % 30 % 30 %
Villa / Käsinpesu	45 % 45 % 45 % 45 %

* Vedenpaine, -kovuus ja veden tulolämpötila, sijoituspaikan lämpötila, pyykin laatu, määrä ja likaisuus, käytetty pyykinpesuaine, jännitevaihtelut sähköverkossa ja valitut lisätoiminnot vaikuttavat mainittuihin arvoihin.

** Jäännöskosteustiedot perustuvat ohjelman mukaiseen suurimpaan linkousnopeuteen ja suurimpaan sallittuun täyttömäärään.

Tehokkaimmat pesuohjelmat puuvillatekstiileille

Seuraavat pesuohjelmat (vakio-ohjelmat, merkitty □) soveltuvat normaalilikaisille puuvillatekstiileille. Ne ovat myös tehokkaimpia sekä energian- että vedenkulutuksen kannalta.

Vakio-ohjelmat puuvillalle normin (EU) Nro 1015/2010 mukaan
Ohjelma + lämpötila + valitsin Täyttömäärä keskimääräinen ohjelman

		kesto
Puuvilla + 60°C + ecoPerfect e	9 kg	4 3/4 h
Puuvilla + 60°C + ecoPerfect e	4,5 kg	4 1/2 h
Puuvilla + 40°C + ecoPerfect e	4,5 kg	4 1/2 h

Ohjelma-asetus direktiivin 2010/30/EU mukaisia testauksia ja energialuokitusta varten käytettäessä kylmävesiliitäntää (15 °C).

Ohjelman lämpötila valitaan tekstiilien hoito-ohjemerkinnän lämpötilasuosituksen mukaan. Todellinen pesulämpötila saattaa energiansäästösyistä poiketa ilmoitetusta ohjelman lämpötilasta.

Tekniset tiedot

Mitat:

850 × 600 × 590 mm

(korkeus x leveys x syvyys)

Paino:

70 - 85 kg (mallista riippuen)

Verkkoliitäntä:

Verkkojännite 220 - 240 V, 50Hz

Nimellisvirta 10 A

Nimellisteho 1900 - 2300 W

Vedenpaine:

100 - 1000 kPa (1 - 10 bar)

Virran ottoteho, kun laite on kytketty pois päältä:

0,12 W

Virran ottoteho, kun laite on kytketty päälle:

0,43 W

Sijoittaminen ja liittäminen

Toimituksen sisältö

Huomautus: Tarkasta, onko koneessa kuljetusvaurioita. Älä ota vaurioitunutta konetta käyttöön. Jos sinulla on reklamoitavaa, käänny myyjän puoleen, jolta hankit laitteen, tai kuluttajapalveluumme. → Sivu 36

1 Verkkojohto
2 Pussi:

Käyttö- ja asennusohje
■ Huoltopisteluettelo*
Takuu*
■ Suojukset aukkoihin, joista kuljetustuet on poistettu
■ Adapteri ja tiivistelevy 21 mm:stä = ½" 26,4 mm:iin = 3/4" *

3 Tulovesiletku malliin Aquastop

4 Poistovesiletku

5 Kaari poistovesiletkun kiinnittämistä varten*
6 Tulovesiletku malleihin Standard/Aqua-Secure

* mallista riippuen

Lisäksi tarvitaan letkunkiristin ∅ 24 - 40 mm (alan liikkeestä), jos poistovesiletku liitetään hajulukon kohdalle.

Hyödyllisiä työkaluja

■ Vesivaaka suoristamista varten
■ Ruuviavain:

• avainkoko 13 kuljetustukien irrottamiseen
• avainkoko 17 laitteen jalkojen säätämiseen

Turvallisuusohjeet

Varoitus

Loukkaantumisvaara!

■ Pesukone on painava.
Ole varovainen pesukonetta nostettaessa/kuljetettaessa.
■ Jos pyykinpesukonetta nostetaan sen ulkonevista osista (esim. täyttöluukusta), rakenneosat saattavat murtua ja aiheuttaa loukkaantumisia.
Älä nosta pesukonetta sen ulkonevista osista.
■ Jos letkut ja sähköjohdot asennetaan huolimattomasti, ne aiheuttavat kompastumis- ja loukkaantumisvaaran.
Asenna letkut ja johdot siten, että niihin ei pääse kompastumaan.

Huomio!

Laitevauriot

Jäätyneet letkut voivat repeytyä/haljeta. Älä sijoita pyykinpesukonetta ulos tai tiloihin, joissa vesi voi jäätyä.

Huomio!

Vesivaurio

Tulo- ja poistovesiletkun liitäntäkohtiin kohdistuu korkea vedenpaine. Noudata vuotojen tai vesivahinkojen välttämiseksi ehdottomasti tässä luvussa olevia ohjeita.

Huomautuksia

Noudata tässä olevien ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä.
■ Jos olet epävarma, teetä liitäntä alan ammattiasentajalla.

Sijoitusalustan

Huomautus: Pyykinpesukone on sijoitettava niin, että se pysyy hyvin paikallaan myös linkouksen aikana!

■ Sijoitusalustan pitää olla tukeva ja tasainen.
■ Pehmeät lattiat/lattiapinnoitteet eivät ole sopivia.

Sijoitus jalustan päälle tai huoneeseen, jossa on puupalkkirakenteet

Huomio!

Laitevauriot

Pyykinpesukone voi lingottaessa liikkua ja pudota tai kaatua jalustalta.

Kiinnitä laitteen jalat ehdottomasti kiinnityssarjan avulla.

Tilausnro WMZ 2200, WX 9756, Z 7080X0

Huomautus: Jos kyseessä on puupalkkikatto, aseta pyykinpesukone:

• mieluiten huoneen kulmaan,
  ■ vedenpitävän puulevyn päälle (vähintään 30 mm paksu), joka on kiinnitetty lattiaan tukevasti ruuveilla.

Sijoittaminen korokkeen päälle, jossa on laatikko

Korokkeen tilausnumero: WMZ 20490, WZ 20490, WZ 20510, WZ 20520

Laitteen sijoittaminen työtason alle tai keittiökaapistoon

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran. Älä poista laitteen pintalevyä.

Huomautuksia

■ Asennussyvennyksen on oltava 60 cm leveä.
Sijoita pyykinpesukoneen vain yhtenäisen työtason alle, joka on kiinnitetty tukevasti viereisiin kalusteisiin.

Kuljetustukien poistaminen

Huomio!

Laitevauriot

Kone on suojattu kuljetusta varten kuljetustuilla. Jos kuljetustukia ei ole poistettu, tuet saattavat vaurioittaa esim. rumpua koneen käydessä. Poista ehdottomasti 4 kuljetustukea ennen koneen ensimmäistä käyttökertaa. Ota kuljetustuet talteen.
Jos konetta kuljetetaan myöhemmin, muista kiinnittää kuljetustuet takaisin paikoilleen kuljetusvaurioiden välttämiseksi.

Huomautus: Säilytä ruuvit ja holkit.

1. Ota letkut pois pidikkeistä.

1. Löystytä ja poista kaikki 4 kuljetustukiruuvia ruuviavaimella, avainkoko 13. Poista holkit. Ota verkkojohto pois pidikkeistä.

1. Kiinnitä suojatulpat paikoilleen. Lukitse suojatulpat kiinni painamalla lukitsinta.

fi Sijoittaminen ja liittäminen

Letkujen ja johtojen pituudet

■ Vasemmanpuoleinen liitäntä

■ Oikeanpuoleinen liitäntä

Ohje: Alan liikkeistä/huoltopalvelusta on saatavissa:

■ Aquastop- tai kylmävesi-tuloletkun jatkoletku (n. 2,50 m); tilausnro WMZ2380, WZ10130, CZ11350, Z7070X0
■ Pidempi tulovesiletku (n. 2,20 m) Standard-malliin, osanumero huoltopalvelulle: 00353925

Tulovesi

Varoitus

Hengenvaara!

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran.

Älä upota Aquastop-vesiturvaventtiiliä veteen (sisältää sähköisen venttiilin).

Huomautuksia

Käytä pyykinpesukonetta vain kylmän vesijohtoveden kanssa.
- Älä liitä pesukonetta paineettoman kuumavesivaraajan termostaattihanaan.
Käytä vain koneen mukana tulevaa tai valtuutetusta huoltoliikkeestä hankittua vedenottoletkua. Älä asenna käytettyjä letkuja.

- Älä taita tulovesiletkua tai jätä sitä puristuksiin.

- Älä muuta (lyhennä, katkaise) tai katkaise tulovesiletkua (letku ei silloin ole enää riittävän luja).

- Kiristä ruuviliitokset vain käsikireydelle. Kierre saattaa vaurioitua kirstettäessä liian tiukkaan työkalulla (pihdeillä).

Jos liitäntä tehdään vesihanaan 21 mm = 12 ", asenna ensin adapteri* ja tiivistelevy 21 mm:stä = 12 " 26,4 mm:iin = 34 ".

* mallista riippuen toimitettu mukana

Vesijohtoverkon optimaalinen vedenpaine

vähintään 100 kPa (1 bar)

enintään 1000 kPa (10 bar)

Kun vesihana on auki, veden virtausmäärän tulee olla vähintään 8 l/min.

Jos vedenpaine on korkeampi, asenna paineenalennusventtiili.

Liitäntä

Liitä tulovesiletku vesihanaan (26,4 mm = 3/4") ja laitteeseen (ei tarpeen Aquastop-malleissa, kiinteä asennus):

Malli: Standard

Huomautus: Avaa vesihana varovasti ja tarkasta liitäntäkohtien tiiviys. Kierreliitin on vesijohtopaineen alainen.

Poistovesi

Varoitus

Palamisvamman vaara!

Kun pesulämpötila on korkea, voit polttaa itsesi koskettaessasi kuumaa pesuvettä esim. kun kuuma pesuvesi poistuu pesualtaaseen. Varo koskettamasta kuumaa pesuvettä.

Huomio!

Vesivahinko

Jos korkea vedenpaine saa poistovesiletkun putoamaan pesualtaasta tai irtoamaan liitäntäkohdasta vettä pois pumpattaessa, ulosvaluva vesi voi aiheuttaa vesivahinkoja. Varmista, että poistoletku ei pääse luiskahtamaan pois paikaltaan.

Huomio!

Laite tai tekstiilit voivat vahingoittua

Jos poistovesiletkun pää ulottuu poistettuun veteen asti, vesi saattaa imeytyä takaisin laitteeseen ja vaurioittaa laitetta/tekstiilejä. Varmista, että:

■ pesualtaan tulppa on poistettu.
■ poistovesiletkun pää ei ulotu poistettuun veteen asti.
■ vesi poistuu riittävän nopeasti.

Huomautus: Varo, ettei vedenpoistoletku mene mutkalle. Älä vedä letkua kireälle.

Liitäntä

■ Vedenpoisto pesualtaaseen

■ Vedenpoisto hajulukkoon

Liitäntäkohta on varmistettava letkunkiristimellä, ∅ 24 - 40 mm (alan liikkeestä).

■ Vedenpoisto muoviputkeen, jossa on kumimuhvi, tai viemäriin

Suorista laite vesivaa'an avulla.

Jos kone on äänekäs tai se tärisee tai liikkuu, voi syynä olla, että kone ei ole vaakasuorassa!

1. Avaa vastamutterit kiertämällä ruuviavainta, avainkoko 17, myötäpäivään.
2. Tarkista vesivaa'an avulla, että kone on vaakasuorassa, korjaa asento tarvittaessa. Muuta korkeutta kiertämällä laitteen jalkaa. Laitteen on oltava tukevasti lattialla kaikkien neljän jalan varassa.
3. Kierrä laitteen kaikkien neljän jalan vastamutterit ruuviavaimella, avainkoko 17, käsikireyteen laitteen runkoa vasten. Pidä samalla kiinni jalasta, jottei korkeus muutu.

Jännitteisten osien koskeminen aiheuttaa sähköiskun vaaran.

■ Tartu pistokkeeseen vain kuivin käsin.
Vedä verkkojohtoa aina vain pistokkeesta, älä johdosta, koska johto voi vaurioitua.
- Älä irrota pistoketta koneen ollessa toiminnassa.

Ota huomioon seuraavat ohjeet ja varmista, että:

Huomautuksia

■ Verkkojännite on sama kuin pyykinpesukoneen ilmoitettu jännite (laitekilvessä).
Liitäntäteho ja tarvittavan sulakkeen koko on merkitty laitekilpeen.
Pyykinpesukone liitetään ainoastaan vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian kautta.
■ Verkkopistoke ja pistorasia sopivat toisiinsa.
■ Johdon poikkipinta-ala on riittävä.
■ Maadoitusjärjestelmä on asennettu vaatimusten mukaisesti.
■ Verkkojohdon vaihtaa (tarvittaessa) vain sähköasentaja. Verkkojohto on saatavana varaosana huoltopalvelusta.
Haaroitusjohtoja/-pistorasioita tai jatkojohtoja ei käytetä.
Vikavirtasuojakytkintä käytettäessä käytetään vain kytkintä, jossa on merkintä 📌.
Ainoastaan tämäntyppiset suojakytkimet täyttävät nykyisin voimassa olevat määräykset.
■ Verkkopistokkeeseen pääsee aina helposti käsiksi. Jos tämä ei ole mahdollista, voimassa olevien turvallisuusmääräysten täyttämiseksi on kiinteään liitäntään asennettava katkaisin (2-napainen vaihtokytkin) sähköasennusta koskevien säädösten mukaan.
■ Verkkojohto ei ole taitettu, ei jää puristuksiin, sitä ei muuteta eikä katkaista.
■ Verkkojohto ei pääse kosketuksiin lämmönlähteiden kanssa.

fi Sijoittaminen ja liittäminen

Ennen ensimmäistä pesukertaa

Pyykinpesukone on tarkastettu huolellisesti ennen sen lähettämistä tehtaalta. Poista mahdollinen tarkastuksessa jäänyt vesi käyttämällä konetta ensimmäisen kerran ilman pyykkiä.

Huomautuksia

■ Pesukoneen pitää olla asianmukaisesti sijoitettu ja liitetty. alkaen → Sivu 39
Alä ota vaurioitunutta konetta käyttöön. Ota yhteys huoltopalveluun.

Alkuvalmistelut:

1. Tarkasta kone.
2. Poista suojakalvo ohjauspaneelista.
3. Liitä pistoke pistorasiaan.
4. Avaa vesihana.

Ohjelman käynnistäminen ilman pyykkiä:

1. Kytke laite päälle.
2. Sulje täyttöluukku (älä laita pyykkiä koneeseen!).

3. Aseta ohjelma Rummun puhdistus 90 °C.

4. Avaa pesuainekotelo.

5. Kaada n. 1 litra vettä lokeroon II.

6. Laita pesupulveria lokeroon II. Huomautus: Annostele vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.

7. Sulje pesuainekotelo.

8. Paina valitsinta ▶II.

9. Kun ohjelma on päättynyt, kytke laite pois päältä.

Pyykinpesukone on nyt käyttövalmis.

Kuljettaminen

esimerkiksi muuton yhteydessä

Alkuvalmistelut:

1. Sulje vesihana.

2. Poista vedenpaine tulovesiletkusta: → Sivu 31 ; Puhdistus ja huolto - Tulovesiletkun sihti tukossa

3. Irrota pyykinpesukone sähköverkosta.

4. Laske loppu pesuvesi pois: → Sivu 30 ; Puhdistus ja huolto - Pesupumppu tukossa, hätätyhjennys

5. Irrota letkut.

Kuljetustukien kiinnitys:

1. Irrota suojatulpat ja ota ne talteen. Käytä tarvittaessa apuna ruuvimeisseliä.

1. Kiinnitä kaikki 4 holkkia paikoilleen. Kiinnitä verkkojohto pidikkeisiin. Aseta kuljetustukiruuvit paikoilleen ja kiristä ne ruuviavaimella, avainkoko 13.

Ennen uutta käyttöönottoa:

Huomautuksia

■ Poista ehdottomasti kuljetustuet!
Kaada n. 1 litra vettä lokeroon II, valitse ja käynnistä Veden poisto. Näin estät käyttämättömän pyykinpesuaineen joutumisen viemäriputkeen, kun seuraavan kerran käynnistät koneen.

Korjauksen tilaaminen ja neuvonta häiriötilanteissa

FIN 0207 510 700 (Lankapuhelimesta 8,28 snt/puhelu + 7 snt/min (alv 24%), matkapuhelimesta 8,28 snt/puhelu + 17 snt/min (alv 24 %))

Kaikkien maiden yhteystiedot löydät oheisesta huoltoliikeluettelosta.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Valmistanut BSH Hausgeräte GmbH Siemens AG:n myöntämällä tavaramerkin käyttöluvalla
