KÄYTTÖOHJE RTK108 ROSENLEW

Asennus- ja Käyttöohjeet Installations- och Bruksanvisning

Turvallisuus	3
- Asennus ja huolto
- Kuivausrummun käyttö
- Kuivausrummun hävittäminen
Kuivausrummun kuvaus	4/5
Näin käytät kuivaisrumpuasi	8
- Ennen ensimmäistä käyttökertaa
- Kapasiteetti
- Pyykin paino
Ohjelmakaavio	9
- Kulutus
Merkkivalojen toiminta	10
Yleistä pesusta ja kuivauksesta	11
Näin hoidat kuivaisrumpuasi	12/13
- Suodatin
- Kondensori
- Vesisäilion tyhjentäminen
Jos kuivaisrumpusi ei toimi	14
Huolto ja varaosat	15

Asentajalle

Asennus	6/7
- Kuivausrummun sijoitus
- Tasoasennus
- Sähkökytkennät
- Seinäasennus
Tekniset tiedot	15

Pakkaus

Ilmoita välittömästi mahdollisista kuljetusvaurioista kuljetuksesta vastanneelle taholle.

Tarkista, että kuivauusrumpu on chjä. Mahdollisista vaurioista, vioista tai puuttuvista osista on ilmoitettava välittömästi laitteen myyjälle. Huolehdi siitä, ettei pakkausmateriaalia jää pienten lasten ulottuville.

Materiaalimerkintä

Kaikki pakkausmateriaalit ovat ympäristöystävällisiä. Eri muovilaadut on merkitty ja ne voidaan kierrättää:

• PE tarkoittaa polyeteeniä; kuivausrummun ympärillä oleva muovipussi ja käyttöohjeen pussi ovat polyeteeniä.
• PS tarkoittaa muotoonpuristettua polystyreeniä; pakkauksen iskua suojaavat osat on valmistettu siitä.

Pahviosat on valmistettu kierrätettävästä paperista ja ne voidaan jättää pahvinkeräyspisteeseen.

Kuivausrummussa on 7,1 kiloa muovi- ja kumiosia. Niistä 87 prosentissa on materiaalimerkintä laitteen hävittämistä ja materiaalien kierrätystä varten. Merkintä on toteutettu kansainvälisen standardin mukaisesti.

Tarvikkeet

Asennussarja seinäasennusta varten

Asennussarja torniasennusta varten 150 62 99-00

Tyhjennysletku 5647 12 28-10

Lisävarusteet voit tilata tuotteen ostopaikasta tai jälleenmyyjältä. (Tilatessasi ilmoita yllä mainittu osanumero).

Turvallisuus

Lue käyttöohje ja sen huomautukset, neuvot ja varoitukset huolellisesti ennen kuivausrummun asennusta ja käyttöönottoa. Näin varmistat sen, että kuivauusrumpusi toimii hyvin. Kuivauusrummun kaikkien käyttäjien on tunnettava laitteen käyttö- ja turvallisuusohjeet. Säilytä käyttöohje niin, että se kulkee kuivauusrummun mukana myös muuton tai omistajanvaihdoksen yhteydessä. Näin kuivauusrummun uusi käyttäjä voi lukea eri toiminnoista ja käyttöturvallisuundesta.

Asennus ja huolto

• Kuivausrumpu on tarkoitettu ainoastaan normaalien käyttövaatteiden kuivaamisen tämän käyttöohjeen mukaan. Sen käyttäminen muuhun voi johtaa henkilö- tai omaisuusvahinkoihin.
• Kylpyhuoneeseen asennettaessa kuivaus-rumpua ci saa sijoittaa 60 cm lähemmäksi kylpyammetta. Jos kuivaurumpu asennetaan kylpyhuoneeseen ilman kiinteää sähköasennusta, on käytettävä maasulkukatkaisinta.
• Asennus- ja huoltotoimenpiteet on jätettävä asiantuntevan huoltohenkilön tehtäväksi. Asiantuntemattoman henkilön tekemät toimet voivat heikentää laitteen toimintaa sekä aiheuttaa omaisuus- ja henkilövahinkoja.
• Huolto- ja korjaustyöt tulee antaa Huoltoluxin tai sen valtuuttaman huoltoliikkeen tehtäviksi. Käytä vain heidän toimittamiaan varaosia. Älä koskaan yritä korjata konetta itse.
• Varmista, ettei liitäntäjohto ole puristuksessa laitteen alla, ja että luukun alakulmassa oleva tuuletusaukko on vapaana, jos laite on sijoitettu maton päälle.
  • Säädettäviä jalkoja ei saa irrottaa.

Kuivausrummun käyttö

• Ainoastaan aikuiset saavat käyttää kuivausrumpua. Älä anna lasten leikkiä sillä tai koskea säätimiin ja irrotettaviin/liikkuviiin osiin.

• Älä ylikuormita laitetta (ks. Näin käytät kuivausrumpuasi)

• Pyykki, jota on käsitelty kcmikaaleilla esim. tahranpoistoaineilla tai vastaavilla, on pestävä ennen sen kuivaamista kuivausrummussa. Näistä aineista haihtuvat höyryt voivat olla syttyviä.
  • Kuivausrumpuun ei myöskään saa laittaa:

• Tyynyjä, höyhentäytteisiä esineitä jne. (ne sitovat lämpöä ja voivat aiheuttaa ylikuumenemista.)
• Villaa, huopaantumisen takia
• Erityisen arkoja kankaita, kuten tekokuituisia verhoja, silkkiä jne.
• Vaahtokumista tai kumimaisesta aineesta valmistettuja vaatteita.
• Puhdista kondensori tarvittaessa. Kun se pide-tään mahdollisimman puhtaana, laite toimii tehokkaasti ja kuivausaika lyhenec.
• Kytke kuivausrumpu pois päältä aina käytön jälkeen.
• Lapset ja kotieläimet voivat kiivetä kuivaus-rumpuun; tarkista siis aina rumpu ennen laitteen käyttöä.
• Älä koskaan käynnistä kuivauusrumpua ennen kuin nukkasuodatin on puhdistettu ja asetettu takaisin paikalleen, tai jos se on viallinen (voi aiheuttaa ylikuumenemista, pyykki voi vahingoittua).

Kuivausrummun hävittäminen

• Irrota kuivauusrumpu seinäpistokkeesta ja katkaise liitäntäjohto laitteen päästä. Älä anna lasten leikkiä irtonaisella liitäntäjohdollä.
• Selvitä kotikuntasi viranomaisilta, mihin voit viedä vanhan kuivauusrumpusi tai kysy asiaa huoltoliikkeestä.

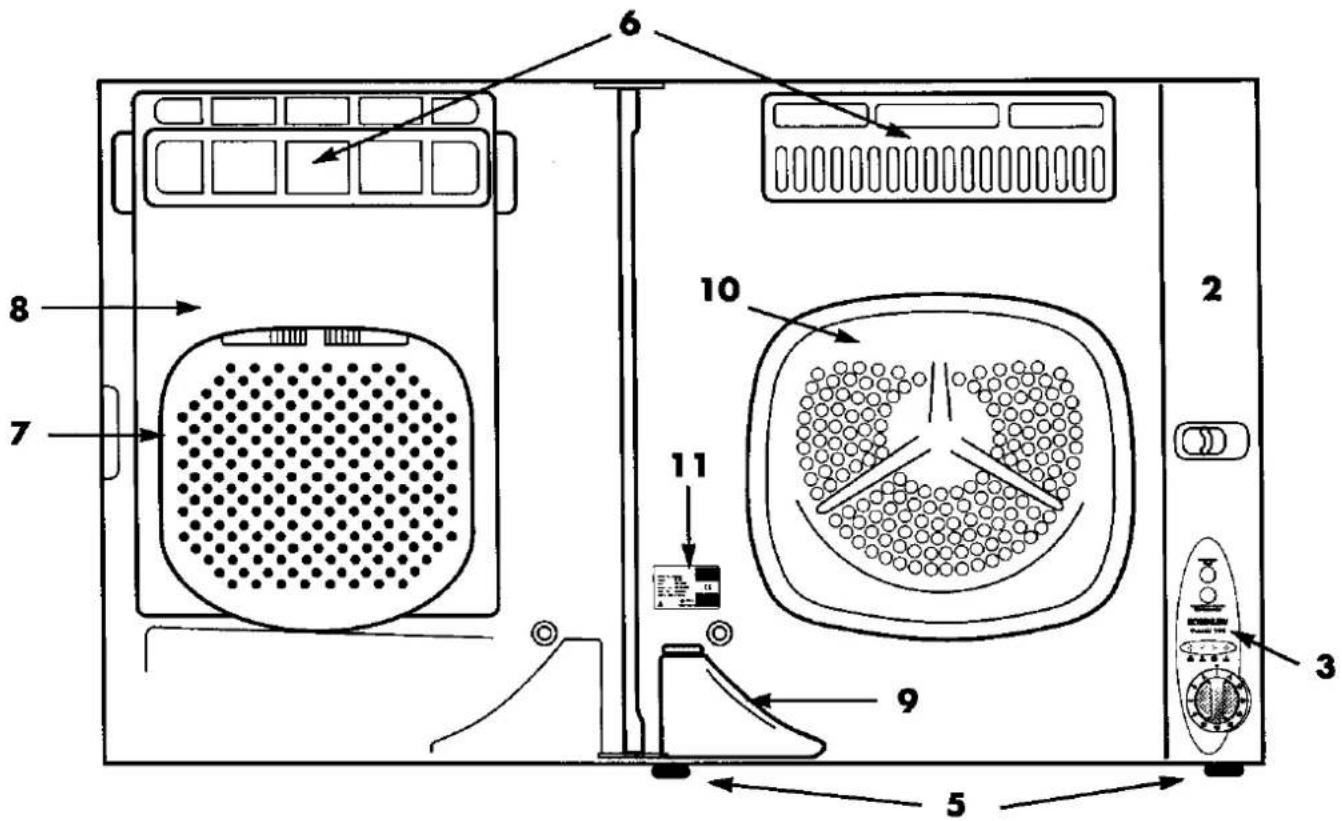

Kuivausrummun kuvaus

1. Luukun avaus (Työnnä salpa oikealle) Älä avaa luukkua kuivausohjelman ollessa käynnissä.

2. Paikka ohjelmakaaviolle (Tarra) Kiinnitä haluamasi kielinen tarra sopivaan kohtaan kuivausrummussa.

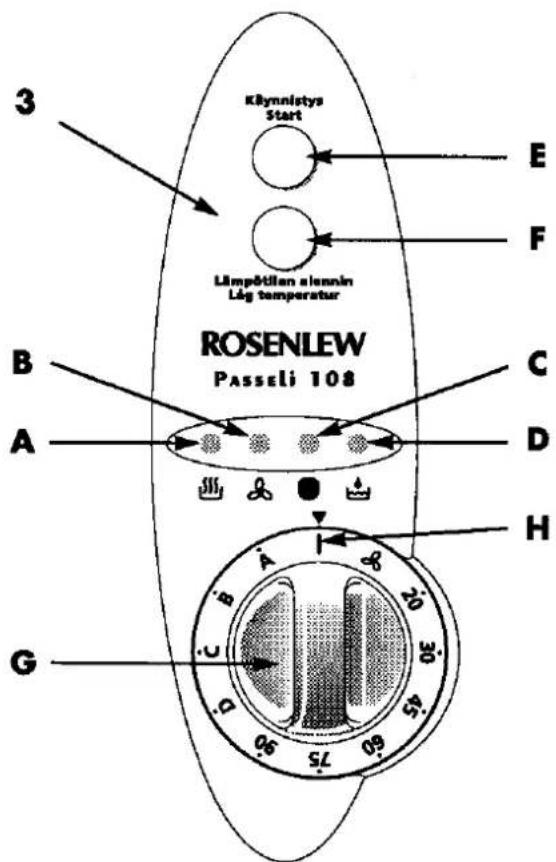

3. Käyttöpaneeli ja merkkivalot

- Merkkivalot (Muut merkkivalotoiminnot)

A= Palaa kuivausvaiheen aikana.

B= Palaa jäähdytysvaiheen aikana.

C=Vilkuvat vuorotellen rypistymisenestovaiheen aikana.

D= Vilkkuu vesisäilion ollessa täysi.

- Painikkeet

E= Käynnistyspainike. Ohjelmanvalinnan jälkeen pidä käynnistyspainiketta painettuna, kunnes merkkivalo syttyy (1-2 sekuntia). F= Lämpötilan alentamispainike aikavalintaista ohjelmaa varten. Painikkeen ollessa alhaalla lämpöteho ja kuivauslämpö alenevat. Käytetään kuivattaessa erityisen arkoja tekstiilejä.

• Ohjelmanvalitsin

G= Elektronisen tai aikavalintaisen kui-vausohjelman valitsemista varten (katso ohjelmakaavio).

• Ohjelman keskeyttäminen

H= Jos valitsin käännetään tähän asentoon ohjelman ollessa käynnissä, ohjelma keskeytyy ja voidaan valita uusi ohjelma. Käynnistä uusi ohjelma painamalla käynnistyspainike alas.

1. Kuuman ilman poisto

2. Säädettävät jalat

Säädetään niin, että kuivauusrumpu on vaakasuorassa.

1. Ilmakanavat

2. Suodatin

Puhdistettava ennen jokaista kuivausta tai jokaisen kuivauksen jälkeen. Nukkasuodatin on karkeasuodattimen sisällä, ja sen voi irrottaa puhdistusta varten.

1. Kondensori

Lauhduin on sijoitettu luukkuun. Se täytyy puhdistaa säännöllisesti.

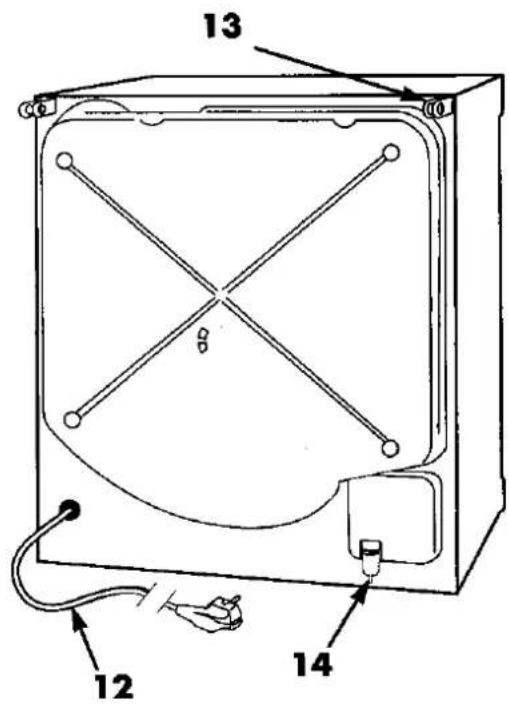

Kuivausrummun kuvaus

9. Kondenssivesisäiliö

Kuivauksen aikana kondensoituva vesi kertyy säiliöön, joka on tyhjennettävä jokaisen kuivauskerran jälkeen. Säiliön täyttyessä syttyy merkkivalo (D) ja kuuluu äänimerkki. Kuivausrumpu pysähtyy automaattisesti, cikä sitä voida käynnistää ennen säiliön tyhjentämistä. Jos kuivausrumpu pysähtyy automaattiohjelman aikana tästä syystä cikä säiliötä tyhjennetä 5 minuutin kuluessa, ohjelmaautomatiikka voi häiriintyä. Tässä tapauksessa ohjelma on keskeytettävä ja aloitettava kuivaaminen alusta uudella ohjelmalla. Tarkista siis aina ennen kuivaamisen aloittamista, että säiliö on tyhjä.

10. Kuivausrumpu

II. Arvokilpi
12. Liitäntäjohto
13. Kaatumisesteen tai seinäkiinnikkeen korvake
14. Paikka tyhjennysletkun liittämistä varten

Lisätarvikkeena on saatavana tyhjennysletku, jonka avulla kuivauusrumpu voidaan liittää suo-raan viemäriin. Tyhjennysletku kiinnitetään

liittimeen (14), jonka letkunkiristin on ensin avattu ja tulppa poistettu. Kun kuivauusrumpu liitetään tyhjennysletkun kautta viemäriin, vesisäiliö ei täyty eikä laite pysähdy säiliön täyttymisen takia.

Asennus

Kuivausrummun sijoitus

Kuivausrumpu voidaan asentaa monella eri tavalla. Tässä kuvataan parhaimmat tavat. Asennustavasta riippumatta on tietyt asiat kuitenkin otettava aina huomioon.

• Tarkista aina, että asennat kuivausrummun vaakasuoraan asentoon. Näin se toimii parhaalla tavalla.
• Huonelämpötila ei saa laitteen käytön aikana olla korkeampi kuin +35 °C. Muussa tapauksessa on ikkuna tai ovi avattava kuivauksen ajaksi. Parhaan kuivaustuloksen saavuttamiseksi on laitteen sijoitustilan ovi pidettävä auki tai raollaan kuivauksen aikana. Kuivausrumpu käyttää ympärillään olevaa ilmaa jäähdytykseen.
• Kuivausrummun käyttötilan ilman on oltava mahdollisimman pölytöntä.
• Jos asennat kuivauusrummun saranapuoli seinään päin, jätä seinän ja laitteen väliin vähintään 30 mm tila. Sama seikka on otettava huomioon, kun kuivausrumpu asennetaan yli 370 mm syvään kaappiin. Näin varmistetaan luukun riittävä avautuminen vesisäiliön irrotusta varten.
• Kuivauusrumpua ei saa asentaa kylpyammeen tai suihkun yläpuolelle. Sitä ei myöskään saa sijoittaa 60 cm lähemmäksi kylpyammetta tai suihkutilaa.

Tasoasennus

Jos haluat asentaa kuivauusrumpusi tason päälle, sinun on kaatumisen estämiseksi kiinnitettävä se ylälaidastaan.

Tämä tapahtuu seuraavasti:

• Aloita nostamalla kuivauusrumpu sijoituspaikalleen.
• Säädä laite vaakasuoraan asentoon säädettävien jalkojen avulla.
• Merkitse koukunreikien paikat seinään. 5,5 mm muovitulppaa varten porataan reikä laitteen takana ylhäällä olevan vasemman kiinnikkeen keskiosan kohdalle.
• Ruuvaa koukku seinään (1). Koukun silmukan tulee ulottua 40 mm seinästä.
• Sijoita laite niin, että koukun silmukka on kiinnikkeessä.

- Työnnä ruuvi (2) kiinnikkeen ja koukun läpi. Lukitse ruuvi saksisokalla (3).

Säädettäviä jalkoja ei saa irrottaa. Ne varmistavat, että tuuletus toimii myös kuivausrummun alla.

Sähkökytkennät

Kuivausrummussa on pistokkeella varustettu liitäntäjohto, jonka avulla se voidaan liittää 220-230 V, 10 A maadoitettuun pistorasiaan. Jos kuivauusrumpu asennetaan kylpyhuoneeseen ilman kiinteää sähköasennusta, suosittelemme vikavirtakatkaisimen käyttöä.

Ainoastaan asiantunteva sähköasentaja saa tehdä kuivausrummun kiinteät sähkökytkennät.

Asennus

Seinäasennus

Seinäasennuksessa on tärkeää tarkistaa, että liitäntäjohto yltää pistorasiaan kuivausrummun ollessa paikallaan. Kaikki kuivausrummun sähköliitännät on jätettävä asiantuntevan sähköasentajan suoritettavaksi.

Käytä asennussarjaa, jos sijoitat kuivausrummun seinäkaappien väliin. Muista, että vasemmalle

puolelle on jäätävä 30 mm tilaa luukun avautumista varten, jos kaapin syvyys on suurempi kuin 370 mm. Katon tai lähimmän ylläolevan kaapin ja laitteen väliin on jäätävä vähintään 200 mm tilaa. Näin varmistetaan riittävän hyvä tuuletus kuivausrummun yläpuolella.

Näin käytät kuivausrumpuasi

Ennen ensimmäistä käyttökertaa

Laita kuivauusrumpuun joitakin kosteita kangaspaloja, joita ei tarvitse varoa. Käytä laitetta n. 15 minuuttia varmistaaksesi, ettei kuivauusrummussa ole pölyä tai likaa.

1. Tarkista, että kuivauusrumpu on liitetty sähköverkkoon.
2. Avaa luukku työntämällä salpa oikealle (A).
3. Tarkista, että molemmat nukkasuodattimet (B) ovat puhtaita ja että karkeasuodatin (C) on alhaalla ja napsautettu paikalleen.
4. Tarkista, että vesisäiliö (D) on tyhjä ja työnnetty paikalleen.
5. Laita kuivattavat vaatteet kuivausrumpuun. Tarkista, että ne ovat kokonaan rummun sisällä. Älä kuivaa samanaikaisesti tcko- ja luonnonkuituja.
6. Sulje luukku.
7. Valitse valitsimella (E) automaattinen tai aikavalintainen ohjelma.
8. Paina käynnistyspainiketta (F).

Kapasiteetti (Kuivat vaatteet)

Puuvilla korkeintaan 3.0 kg

Tekokuidut korkeintaan 1.5 kg

Pyykin paino (Kuivat vaatteet)

Tässä sinulle joitakin suuntaa antavia arvoja auttamaan kuivausrummun täyttämisessä oikein. Arvot perustuvat puuvillavaatteisiin.

Kylpytakki	~1,2 kg
Pussilakana	~0,7 kg
Lakana	~0,5 kg
Pusero	~0,1 kg
Froteepyyhe	~0,2 kg
Paita	~0,2 kg
Yöpaita	~0,2 kg
Yöpuku	~0,2 kg
Lyhyet alushousut	~0,1 kg
Pitkät alushousut	~0,3 kg
Tyynyliina	~0,2 kg
Sukat	~0,1 kg

Ohjelmakaavio

Voit valita kahdentyyppisiä ohjelmia: Automaattisia ja aikavalintaisia ohjelmia.

Automaattiset ohjelmat A - D pysäyttävät kuivausrummun, kun haluttu kuivuusaste on saavutettu. Aikavalintaiset ohjelmat kuivaavat tai jälkikuivaavat vaatteita käyttäjän määräämän ajan. Jos kuivattavat vaatekappaleet ovat täysin kuivia ennen asetetun kuivausajan päättymistä, ohjelma siirtyy automaattisesti 9 minuuttia kestävään jäähdytysvaiheeseen. Jos pyykkiä ei oteta pois rummusta, jäähdytysvaiheen jälkeen alkaa 30 minuuttia kestävä rypistymisenestovaihe. Tämä estää pyykin painumisen kasaan ja estää rypistymisen.

Kuivan pyykin tyyppi ja määrä	Kuivuusaste	Ohjelma	Pyykkimäärä, kg	Lingotun (n. 800 r/min) pyykin kuivausaika
Puuvilla, max 3,0 kg. Valko- ja kirjopyykki.	Erittäin kuiva	A	321	105 - 12085 - 9550 - 60
Puuvilla, max 3,0 kg. Frotee, trikoo yms.	Kaappikuiva	B	321	95 - 11075 - 8545 - 55
Puuvilla, max 3,0 kg. Vuodevaatteet, pyyhkeet yms.	Silitytskuiva	C	321	85 - 9560 - 7535 - 45
Tekokuidut, max 1,5 kg. Automaattinen lämmönalennus. Hienopesu, lämmölle arat vaatteet.	Kaappikuiva	D	1,50,7	50 - 6030 - 40
Aikavalintainen kuivaus Puuvilla, max. 3,0 kg	Riippuu valitusta kuivausajasta	20 - 90
Aikavalintainen kuivaus Tekokuidut, max. 1,5 kg Alenna lämpöä painamalla alas lämpötilan valitsin.	Riippuu valitusta kuivausajasta	20 - 90
Jäähdytysohjelma, 9 minuutin kesto

KULUTUS KANSAINVÄLISEN IEC 1121 - STANDARDIN MUKAAN

Energia 2,7 kWh/3 kg puuvillaa

Kuivausaika 100 min jäähdytys mukaanlukien/ 3 kg puuvillaa, joka lingottu (800 kierrosta/min).

Merkkivalojen toiminta

Käyttöpaneelin merkkivalot voivat toimia kolmella tavalla: palaa koko ajan, vilkkua hitaasti tai vilkkua nopeasti.

Allaolevasta taulukosta nähdään merkkivalojen toiminta kuivausohjelman eri vaiheiden aikana.

Palaa koko ajan
Kuivausvaihe käynnissä	•
Jäähdytysvaihe käynnissä		•
Vilkkuu hitaasti
Luukku auki kuivausvaiheen aikana	•
Luukku auki jäähdytysvaiheen aikana		•
30 min. kestävä rypistymisenestovaihe käynnissä. Merkkivalot vilkuvat, kunnes luukku avataan.
Vesisäiliö täynnä (äänimerkki)				•
Vesisäiliö täynnä ja luukku auki.	(•)	(•)
Hälytys, ohjelmavalitsin kahden ohjelman välissä. Jos ei, ota yhteys huoltoon.
Vilkkuu nopeasti
* Luukku ollut auki ja suljettu kuivausvaiheen aikana.	•
* Luukku ollut auki ja suljettu jäähdytysvaiheen aikana.		•
Vesisäiliö tyhjä. * Luukku ollut auki ja suljettu.	(•)	(•)

(•) Riippuu siitä, oliko kuivausrumpu kuivaus- vai jäähdytysvaiheessa silloin, kun luukku avattiin ja oliko vesisäiliö täysi/tyhjennetty.

* Lasten turvallisuuden takia kuivauusrumpu ei käynnisty automaattisesti sen jälkeen, kun luukku on avattu ja suljettu uudelleen - merkkivalo vilkkuu nopeasti. Varmista, että rummussa on ainoastaan kuivauksessa ollut pyykki, ennen kuin käynnistät laitteen uudelleen käynnistyspainikkeesta.

Yleistä pesusta ja kuivauksesta

Lajittele

Lajittele pyykki aina tekstiililaadun (katso kyseisten vaatteiden pesuohjetta) ja haluamasi kuivuusasteen mukaan. Aseta vaatteet ilmavasti kuivausrumpuun. Sulje vetoketjut ja solmi irtonaiset nauhat. Pussilakanoiden ja tyynyliinojen nauhat on solmittava yhteen, etteivät pienet vaatteet joudu niiden sisään.

Linkoa

Kuivattavan pyykin on oltava lingottu hyvin. Suosittelemme sinun käyttävän pesukonetta, jonka linkoamisnopeus on vähintään 800 kierrosta minuutissa - vaihtoehtoisesti voit käyttää erillistä linkoa. Mitä tehokkaampi linkous, sitä nopcampi ja energiaa säästävämpi rumpukuivaus. Myös itsesiliäviä vaatteita, kuten paitoja, on lingottava 10-30 sekuntia ennen rumpukuivausta.

Täytä oikein

Liian täydessä kuivausrummussa vaatteet rypistyvät. Vajaa kuivauusrumpu toimii epätaloudellisesti.

Nukka

Kuivausrummun ensimmäisen käyttökerran jälkeen tulet varmasti yllättymään nukan määrästä.

Tämä on aivan normaalia eikä se tarkoita sitä, että kuivauusrumpusi kuluttaa vaatteita. Pyykinpesun yhteydessä - käsin tai koneella - irtoaa irtonaisia kuituja ja nukkaa, joka on kiinnittynyt kankaan pintaan. Kun pyykki kuivataan ulkona, kuidut lentävät tiehensä tuulen mukana.

Kuivausrummussa nukka kerääntyy suodattimelle ja turpoaa kuivauskäsittelyn aikana. Tämä auttaa astmasta tai allergiaoireista kärsiviä henkilöitä.

Kutistuminen

Laadusta riippuen ennen kaikkea trikootekstiilien herkkyys kutistua vaihtelec. Kutistumisen ehkäisemiseksi vaatteita ei saa kuivata liikaa. Mahdollinen kutistuminen voidaan korjata venyttämisellä. Hankkiessasi uusia trikoovaatteita pidä tämä mielessäsi, kun valitset kokoa.

Tärkillä käsitelty pyykki

Myös tärkätty pyykki voidaan kuivata kuivausrummussa. Hyvän tuloksen saavuttamiseksi sinun on valittava aika, joka takaa riittävän kosteuden - esim. "Silitytskuiva". Ohjelman loppumisen jälkeen rumpu pyyhitään puhtaalla ja kostealla rievulla. Varmista kuivalla rievulla, ettei rumpuun jää tärkkia.

Mitä et saa kuivata

Kuivausrummussa ei saa kuivata erityisen arkoja materiaaleja kuten tekokuituisia verhoja, villavaatteita, silkkiä, metallikoristeltuja vaatteita ja nailonsukkia. Suurimmaksi osaksi höyhenistä, vahtokumista tai kumimaisesta aineesta koostuvia vaatteita ei saa kuivata kuivausrummussa.

Kuivausrummussa ei tietenkään voi kuivata vaatteita, jotka eivät siedä koncellista kuivausta. Ne on yleensä merkitty tällä merkillä.

Syttyvillä nesteillä (pesubensiinillä, alkoholilla, tahanpoistoaineilla) käsitellyt vaatteet on pestävä ennen kuivaamista palovaaran takia. Noudata aina tekstiilin valmistajan ohjeita.

Näin hoidat kuivausrumpuasi

Suodatin

Jotta kuivauusrumpusi toimisi hyvin, suodatin on puhdistettava ennen jokaista kuivauskertaa tai jokaisen kuivauskerran jälkeen. Tee näin:

1. Avaa luukku
2. Käännä karkeasuodatin ylös (kuva A)
3. Harjaa nukka pois karkeasuodattimen alla olevasta nukkasuodattimesta (kuva B). Joskus nukkasuodatin on syytä irrottaa niin, että sen voi puhdistaa kummaltakin puolelta. Varmista, että nukkasuodatin on laitettu puhdistuksen jälkeen oikein paikoilleen, ennen kuin suljet karkeasuodattimen.

Älä koskaan käynnistä kuivauusrumpua ilman, että nukkasuodatin on puhdistettu ja laitettu oikein paikoilleen, tai kun nukkasuodatin on vaurioitunut (ylikuumenemisvaara!).

Kondensori

Nukkaa kulkeutuu aina ilmavirtausten mukana, ja sitä tapahtuu kaikissa kuivausrummuissa. Siksi nukkaa kertyy jossain määrin myös kondensoriin, joka on silloin tällöin puhdistettava. Kondensoriin pääsee käsiksi ja sen voi puhdistaa näin:

1. Avaa luukku ja käännä karkeasuodatin ylös.
2. Irrota nukkasuodatin ja sulje karkeasuodatin.
3. Tartu sormin kondensorin yläosassa oleviin loviin ja paina luukkua peukaloilla (kuva C ja D). Kondensori irtoaa ja voit nostaa sen ulos/ylös. Ole varovainen, ettet vahingoita herkkää alumiinilevyä.
4. Käännä kondensori ylösalaisin ja imuroi sen kumpikin puoli. Irrota punainen, kondensorin alareunassa oleva tyhjennystulppa (kuva E). Aseta kondensori vaakasuoralle alustalle ja täytä se vedellä suodattimen aukosta. Anna kondensorin liota viitisen minuuttia. Suihkuta sitten kumpikin puoli lämpimällä vedellä (kuva F). Kuivaa kondensori sitten varovasti. Muista laittaa punainen tyhjennystulppa takaisin paikoilleen (kuva G).
5. Laita kondensori takaisin paikoilleen. Aseta kondensorin alaosa luukussa oleviin loviin. Paina sitten kondensori paikoilleen niin, että kuuluu/tuntuu pieni napsahdus. Laita nukkasuodatin takaisin paikoilleen ja sulje karkeasuodatin.

Älä puhdista kondensoria koneastianpcsuaineella.

A

Näin hoidat kuivausrumpuasi

Vesisäiliön tyhjentäminen

(Jos kuivauusrumpusi on liitetty viemäriin tyhjennysletkun kautta, voit hypätä tämän luvun yli. Tyhjennysliitännästä huolimatta vesisäiliön täyttymistä ilmaiseva merkkivalo vilkkuu rypistymisenestovaiheen aikana. Sinun ei kuitenkaan tarvitse tyhjentää säiliötä, mutta älä unohda puhdistaa suodattimia).

Käyttöpaneelissa oleva merkkivalo vilkkuu ilmoittacn, että on aika tyhjentää vesisäiliö. Jos tämä tapahtuu kuivauksen ollessa käynnissä, kuivaus-rumpu pysähtyy ja säiliö on tyhjennettävä. Tyhjennä siis säiliö aina ennen kuivausta tai kuivauksen jälkeen. Näin vältät kuivausohjelman keskeytymisen.

Tyhjennys tapahtuu seuraavasti:

1. Avaa luukku.
2. Vedä säiliö ulos (Kuva A).
3. Nosta kansi auki ja tyhjennä vesi säiliöstä (Kuva B).
4. Sulje kansi ja laita säiliö takaisin paikalleen. Paina säiliötä, kunnes tunnet sen "lukittuvan" kunnolla paikalleen.

A

Jos kuivausrumpusi ei toimi

Vika	Mahdollinen syy	Toimenpide
Kuivausrumpu ei käynnisty	Luukku ei ole täysin suljettu.Kuivasrumpu ei saa sähköäOhjelmanvalitsin 0-asennossaVesisäiliö täysi.Luukku on avattu ja suljettu uudelleen ohjelman ollessa käynnissä.	Sulje luukku voimakkaasti.Tarkista varokkeet ja cttä pistoke on seinässä.Käännä ohjelmanvalitsin haluttuun kohtaan.Tyhjennä säiliö ja käynnistä kuivausrumpu uudestaan.Paina käynnistyspainiketta.
Pyykki ei kuivu tai kuivaus kestää kauan	Valittu väärä ohjelma.Liian suuri täyttömäärä.Nukkasuodattimet tukossa.Kondensori tukossa.Pyykki lingottu huonosti.Luukku on avattu ja suljettu uudelleen ohjelman ollessa käynnissäHuonelämpötila liian korkea.Ei saa ylittää +35°C.	Valitse oikea ohjelma.Tarkista, ettci alennetun lämpötilan painike ole alhaalla.Puuvilla max. 3,0 kgTekokuidut max. 1,5 kgPuhdista nukkasuodatin.Puhdista kondensori.Valitse pesukoneessa suurempi linkousnopecus, jos mahdollista.Vältä luukun avaamista ohjelman aikana.Paranna tuuletusta avaamalla kuivausrummun sijoitustilan ovi.
Kuivausrummun lähellä on kuuma.	Koska kuivausrummun poistoilma on lämmintä, tämä on normaalia pienessä tilassa.	Paranna tuuletusta, avaa ovi/ikkuna tai siirrä kuivausrumpu toiseen paikkaan.
Merkkivalot vilkkuvat vuorotellen jaksoittain 1->2->3->4->1->2 jne.	Ohjelmanvalitsin kahden ohjelma-asennon välillä.	Käännä ohjelmanvalitsin halutun ohjelman kohtaan.Jos tämä ei auta, ota yhteys huoltoon.

Tekniset tiedot

Korkeus	686 mm
Leveys	595 mm + saranat
Syvyys	420 mm (luukku suljettuna)
Syvyys	900 mm (luukku avattuna 90°)
Paino (netto)	32 kg
Kapasiteetti	3,0 kg (puuvilla)
Käyttöjännite	220-230 V, 50 Hz
Varoke	10 A
Moottori	170 W
Teho	2020 W

Huolto ja varaosat

Tarkista kohdasta, Jos kone ei toimi, pystytkö itse selvittämään syyn ja vian. Jos kutsut huollon paikalle, vaikka vian ratkaisu löytyy näiltä sivuilta, saatat itse joutua maksamaan kustannukset. Näin käy myös jos käytät kuivausrumpua muuhun tarkoitukseen kuin kotikäyttöön.

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa HUOLTOLUX Porissa, Puh. [phone] (Ruotsissa AB Elektroservice). Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 9700-2662 (1,90 mk/min + ppm).

* Mainitsc soittaessasi tuotteen merkki. Kopioi tietokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Tyyppi....

Malli....

Tuotenumero....

Sarjanumero......

Ostopäivä....

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0600-90699 (62 p/min + ppm).

Takuu

Tuottcella on yhden (1) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyntiliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Ruotsissa ovat voimassa Konsumentköp EHL ja muut EHL määräykset.
