KÄYTTÖOHJE CF4620W ASKO
Hormilitäntäsarja hormilitäntää varten
Aktiivihilikotelo
Kannatinsarja seinäasennusta varten
TEKNISET TIEDOT
Leveys: 60 ja 70 cm

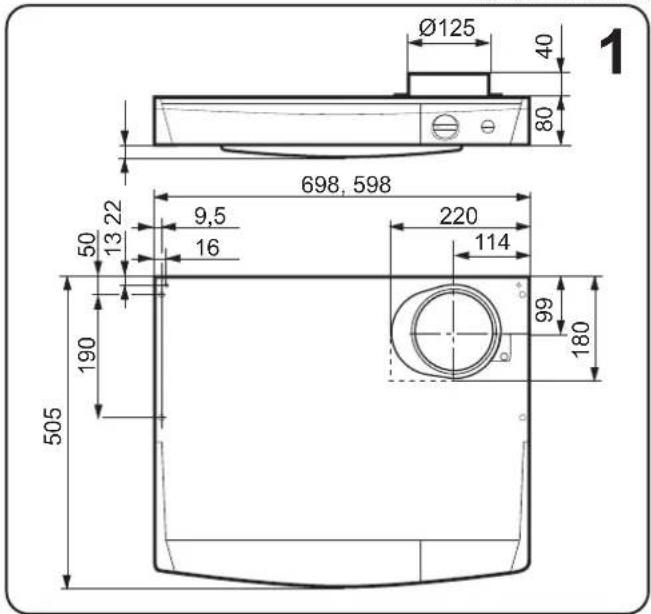

Muut mitat: katso kuva 1
Sähköliitäntä: 230 V \~ , maadoitettu pistotulppa
Teho: Moottori 70 W
Valaisin: Valaisinputki 11 W kanta G 23
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös muiden savukaasujen poistoon (esim. puu/öljylämmitin, kaasu/öljykamina jne.)
Asennuskaulus ja automaattiläppä toimitetaan tuulettimen mukana. (Irrota suodatin kuvan 8 b, osoittamalla tavalla.) Läppä vähentää tarpeetonta ilmavirtaa, kun tuuletin ei ole käytössä.

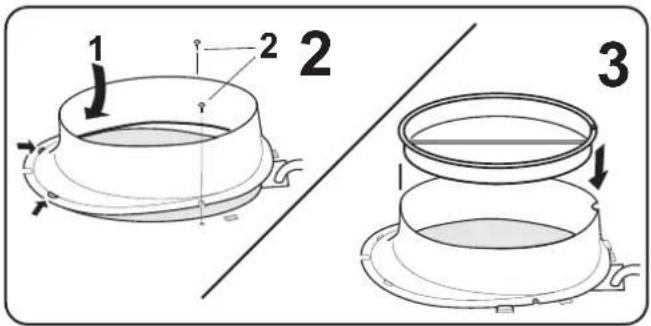

Kiinnitä kaulus tuulettimeen, kuva 2.
Asenna sen jälkeen läppä kaulukseen, kuva 3.
Liesituulettimen asennus
Lieden ja tuulettimen välisen etäisyyden on oltava vähintään 40 cm. Kaasulieden ja kuvun välisen etäisyyden on oltava 65 cm. Liesikuvun valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

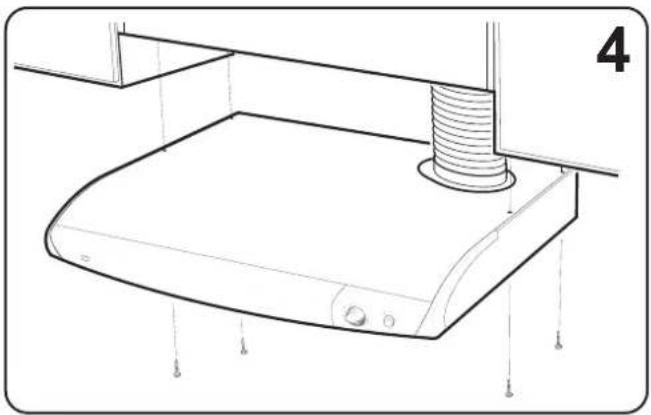

Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan, kuva 4. Tuuletin voidaan asentaa kaappirivistön alle tai upottaa siihen (etulehden kuva ja kuva 8).
Tuuletin voidaan myös asentaa seinälle lisävarusteena myytävien kannattimien avulla, kuva 5.
Lisävarusteiden mukana on omat asennusohjeensa.
Huom! Käytettäessä hormisarjaa tulee sen olla sopivan pituinen ja suoraan kauluksessa, kuva 6.
Sähköliitäntä
Sähköliitäntää varten tuulettimessa on maadoitetulla pistotulpalla varustettu liitosjohto.
Pakkauksen ja tuotteen kierrättäminen
Pakkaus on toimitettava lähimpään kierrätyspisteeseen.
Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja
elektroniikkakomponenttien
kierrätyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään
negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.
125123 / 20100120
Ruokien liekittäminen liesituulettimen alla on kiellettyä. Riittävästä ilmankierrosta on huolehdittava, jos liesituuletinta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuliesi, kaasukamiina/takka, puu-/öljypannut jne.
Jos tuotetta käyttää lapsi tai henkilö, jonka henkinen, sensorinen tai fyysinen kyky on heikentynyt, henkilöä on opastettava laitteen tarkoituksenmukaisessa käytössä.

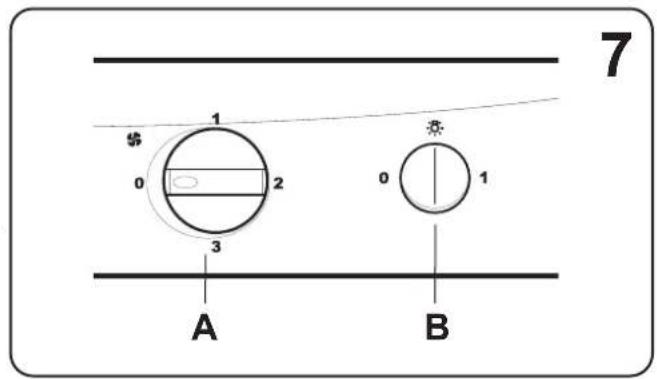

Toimintakytkimet, kuva 7.
A - Puhaltimen säädin
B - Valaisimen kytkin
Käytä nopeutta 2 normaalin ruuanlaiton yhteydessä, nopeutta 3 tehostettuna kärynpoistona ja nopeutta 1 jälki-ilmastointina.
HOITO
Puhdistus
Tulipalon riski kasvaa, jos liesituuletinta ei puhdisteta suositellun aikataulun mukaisesti.

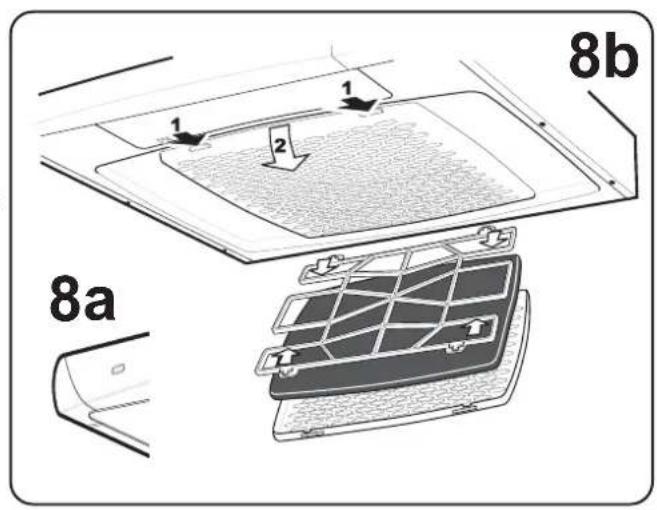

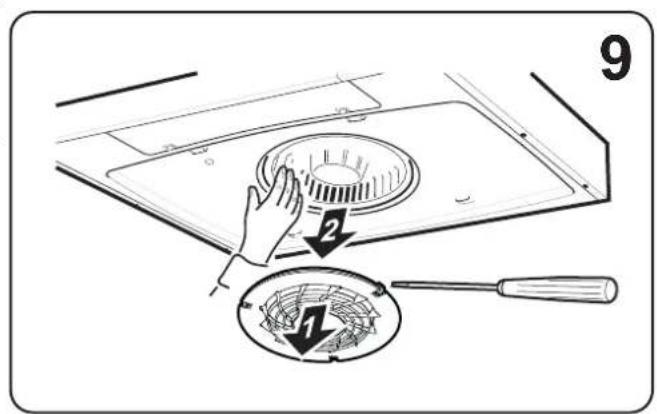

Puhdista laite astianpesuaineliuokseen kostutetulla pyyhkeellä. Pese rasvansuodatin normaalissa käytössä kaksi kertaa kuukaudessa. Liesituulettimen automaattinen suodatinvahtion etureunan vasemmassa päässä, katso kuva 8 a. Jos suodatinta ei puhdisteta ohjeen mukaisesti näyttää suodatinvahti punaista ja suodatin on puhdistettava välittömästi. Irroita suodatinkasetti työntämällä etureunan lukitussalpoja sisäänpäin. Käänä kasetti alaspäin ja irrota rasvasuodatin, kuva 8 b. Pese osat erikseen käsin pesuaine-liuoksessa tai koko kasetti suodattimineen astianpesukoneessa. Puhdista laite sisäpuolelta pari kertaa vuodessa. Irrota imurengas ja sen jälkeen siipipyörä moottorista, kuva 9. Puhdista sisäosat astianpesuaine-liuokseen kostutetulla pyyhkeellä. Pese osat käsin tai astianpesukoneessa. Puhdistuksen jälkeen osat asetetaan takaisin paikoilleen siten, että ne napsahtavat kiinni.
Loisteputken vaihto

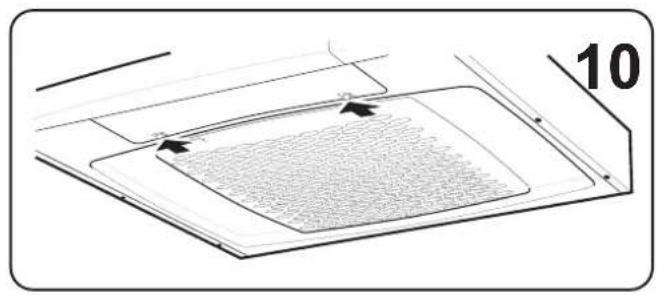

Irrota loisteputken suoja työntämällä lukitusnastoja laitteen etuosaan päin, kuva 10. Tällöin loisteputki on helposti vaihdettavissa (Loisteputken kanta G 23).
MIKÄLI LAITE EI TOIMI Huolto
Katso liesituulettimen mukana olevasta huolto- ja takuutiedoista
