KÄYTTÖOHJE MT 975 MicroTalk

1. Antenni
2. Liitin ulkoiselle kaiuttimelle/mikrofonille
3. ON/OFF ja äänenvoimakkuuden säädin
4. MODE (Tila)-painike
5. CHANNEL-painikkeet
6. Kaiutin/mikrofoni
7. Intercom-liitin
8. Valo-/maksimikantavuuspainike
9. TALK-painike
10. CALL-painike
11. Lukitus/valintapainike

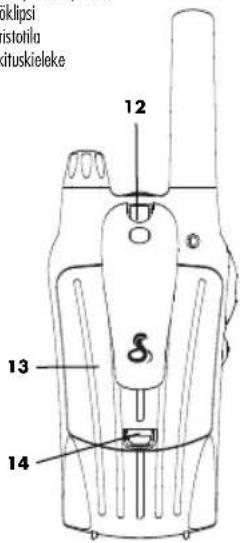

12. Vyöklipsi
13. Paristotila
14. Lukituskieleke

Painettu Kiinassa Osa nro 480-439-P Versio A

Tuotteen ominaisuudet

• Kaksisuuntaradio

kuuluvuus 12 km saakko

•8 kanavaa*

•38 CTCSS-salausalgoritmia

• 83 DCS-salausalgoritmit

• 10 kanavan muisti

• Taustavalaistu LCD-nöyllo

• Paristonsäöstöplirit

- Akku/paristotason näyttö

• Maksimikantavuuden pidentöju

- Kädet vapaiksi jättävä VOX-til

• Intercom-toimintovalmius

• Itkuhälytintoiminto

• VibrAlert® äänetön kutsu

• Hälytysääni 10 eri soittaäntü

• Kanavaselaus, salausalgoritmit, muisti

- Kahden kanavan kvuntelu: ohjelmoitava kahden kanavan selaus

• Näppäinlukitus

• Automaattinen kohinasalpa

• "Roger-piippauksen" päälle- ja poiskytkennän varmistusmerkki

• Näppäinääni (käytössä/ei käytössä)

- Kaiuttimen, mikrofonin ja latauslaitteen yhdistelmäliitin

• Vyöklipsi

*Ranskossa ei san köyttöä kanovie 1 jo 2.

Tilonne voi muuttuo; lisätietoja sea Ranskan radiolupoviranomaisilta.

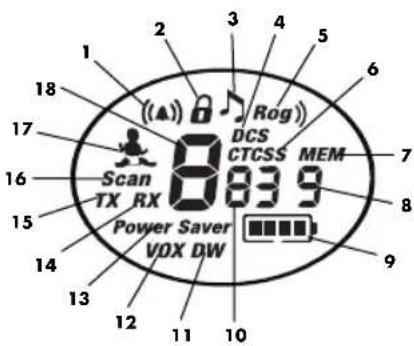

1. Hālytysāāni sekā VibrAlert-kuvake
2. Lukituskuvake
3. Nöppöinäinen kuvake
4. DCS-kuvake
5. Roger-piippouksen kuvake
6. CTCSS-kuvake
7. Konvarnuistikuvake
8. Muistipaikan numero
9. Akku/paristotason näyttö
10. Selauskuvake
11. Kaksoiskuvake
12. VOX-kuvake
13. Power Save -kuvake (virransäöstö)
14. Vastaanotto-kuvake
15. Lähetys-kuvake
16. Selauskuvake
17. Itkuhälytinkuvake
18. Pääkanavan numero

KÄYTTÖ

Suomi

Tuotetiedot

Tämä microTALK®-radiopuhelin on valmistettu kaikkien vaadittujen, valtuutettuja PMR 446 - taajuksia käyttäviä radiolaitteita koskevien standardien mukaan. Tätä radiopuhelintuotetta käytetään julkisessa radioliikenteessä, ja sen käyttö voi alla paikallisten lakien tai määräysten säatelemää. Lisätietoja saa radiolupaviranomaisilta.

Radiopuhelimen hoito-ohjeet

microTALK®-radiopuhelin palvelee ongelmattomasti vuodesta toiseen, kun siitä pidetään hyvää huolta. Tässä muutama ohje:

• Käsittele laitetta varovasti.
• Älä anna laitteen pölyyntyä.
• Älä koskaan kastele laitettaäläkä laita sitä kosteaan paikkaan.
• Älä altista laitetta hyvin kuumalle tai hyvin kylmälle.

Nopea pöytälaturi ja ladattavat akut Akkujen laittaminen radiopuhelimeen:

1. Irrota vyöklipsi painamalla vyöklipsin lukituspainiketta ja liu'uttamalla klipsiä yläspäin.
2. Irrota paristokotelon kansi nostamalla lukiuskielekettä (radiopuhelimen takapuolella).
3. Aseta paristot napaisuus-merkkien mukaisesti.

1. Kiinnitä paristokotelon kansi ja vyöklipsi.

HUOM: Täyden latauksen jälkeen arvioitu käyttöaika on 12 tuntia.

Nämä ladattavat akut täytyy kierrättää tai hävittää paikallisten lakien mukaisesti. Niitä ei saa heittää roskokoriin. Jotkut maat ja paikalliset viranomaiset edellyttävät kierrättämistä ja ovat kehittäneet kierrätysmenetelmiä. Lisätietoja saatavana paikallisilta jätehuoltoviranomaisilta.

VAROITUS:Älä heitä akkuja tai paristoja tuleen tai jätä alttiiksi kuurnuudelle. Ne saattovat räjähtää.

MicroTALK® radiopuhelimen latausohjeet:

1. Varmista, että akut/paristot ovat oikein päin. Ks. edellä olevia akkujen/paristojen asettamisohjeita.

2. Aseta radiopuhelin pöytälaturiin kuvan mukaisesti.

3. Kytke johdon pyöreä liitin laturin takana olevaan pistokkeeseen.

4. Kytke johto sähköpistorasiaan. Seinälaturi tulee olla asennettuna siten, että siihen voi yltää helposti.

Jos latausvalo (yksi valo/latauspiste) ei ole PÄÄLLÄ, tarkista, että puhelin on paikoillaan. Sen tulee olla pystyssä. Latausvalo palaa kunnes akut on täysin ladattu, sitten valo sammuu.

Käytä ainoastaan radiopuhelimen mukana toimitettuja akkuja ja pikalaturia microTALK® radiopuhelimen lataamiseen. Kertakäyttöisiä alkaliparistoja voidaan myös käyttää.

Cobra suosittelee, että puhelin on kytketty POIS PÄÄLTÄ latauksen aikana.

Radiopuhelimen virta ja ääinentaso

Radiopuhelimen käynnistäminen:

Käynnistä ja säädä äänentasoa kiertämällä ON/OFF äänenvoirmakkuuden säätönuppia myötäpaivään. Äänimerkkisarja ilmaisee, että puhelin on PÄALLÄ. microTALK ^e -radiopuhelin on nyt KUUNTELUTILASSA valmiina vastaanottamaan lähetyksiä. Radiopuhelin on aina KUUNTELUTILASSA paitsi silloin, kun TALK-, CALL- tai MODE-painikkeita painetaan.

Radiopuhelimen pois päältä kytkeminen:

Kierrä ON/OFF äänenvoimakkuuden säätönuppia vastapäivään, kunnes se napsahtaa.

Akku/paristotason näyttö

Akkutason näytössä on pariston kuva, jossa olevat neljä palkkia ilmaisevat, että akut on täysin ladattu.

Kun akku/paristovirtaa on vain vähän jäljellä, vilkkuva

paristakuvake, jossa on yksi palkki, ilmaisee, että paristot pitää vaihtaa tai akut ladata.

HUOM: Vain mukana toimitettuja NiMH-paristoja voi ladata uudelleen.

Pariston-/virransäästötoiminto

Ellei laitteella lähetetä mitään

10 sekunnin kuluessa, se siirtyy automaattisesti paristonsäästötilaan ja näyttöön tulee POWER SAVER.

Tämä ei vaikuta laitteen kykyyn vastaanottaa saapuvia viestejä.

Yhteydenpito toisen henkilön kanssa

1. Pidä TALK-painike painettuna.
2. Pidä mikrofonia noin 5 cm:n etäisyydellä suustasi ja puhu normaaliäänellä.
3. Päästä painike vapaaksi, kun olet lopettanut puhumisen, ja odota vastausta.

Saapuvia viestejä ei voida ottaa vastaan TALK-painiketta painettaessa.

HUOM: Molempien radiopuhe-limien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi.

KÄYTTÖ

Suomi

Vastauksen odottaminen

Päästä TALK-painike vapaaksi voidaksesi ottaa vastaan saapuvia lähetyksiä. microTALK® on aina KUUNTELUTILASSA paitsi silloin, kun TALK-, CALL- tai MODE-painikkeita painetaan.

Äänentason säätö

Kierrä ON/OFF äänenvoi-makkuuden säätönuppia myötäpäivään kovemmalle ja vastapäivään hiljemmälle.

Call-painike

Paina nopeasti CALL-painiketta. Toinen henkilö kuulee kahden (2) sekunnin pituisen soitto- äänen. Puhelua lähettäessäsi et voi vastaanottaa lähetyksiä.

HUOM: Molempien radiapuhelimien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi.

Kanavat

Kun radiopuhelin on kytketty päälle, valitse jokin 8 kanavasta painamalla CHANNEL-painikkeen ylä- tai alanuolta.

Voit edetä nopeasti pitämällä CHANNEL-painikkeen ylä- tai alanuolta painettuna.

HUOM: Molemmat radiot on viritettävä samalle kanavalle ja salausalg "CTCSS-salausalgoritr salausalgoritmit") vie

Lukitustoiminto

LOCK/ENTER-painikkeella lukitaan CHANNEL UP, CHANNEL DOWN- ja MODE-painikkeet estämään vahingossa tapahtuva käyttö.

Lukitustoiminnon käyttö:

- Kytke lukitus päälle tai pois päältä pitämällä LOCK/ENTER-painiketta painettuna kahden (2) sekunnin ajan.

Kaksi piippausääntä varmistaa lukituksen kytkemisen päälle tai pois päältä. Kun radiopuhelin on lukitustilassa, lukituskuvake tulee näkyviin.

Näyttö valaistaan seuraavasti

Valaise näyttö 10 sekunnin ajaksi painamalla nopeasti VALO/MAKSIMIKANTAVUUS-PAINIKETTA.

Automaattinen kohinasalpa/ maksimikantavuuden pidentäjä

microTALK®-radiopuhelin on varustettu automaattisella kohinasalvalla, joka sulkee automaattisesti heikot lähetykset ja ei-toivotun kohinan, jotka johtuvat maasto-olosuhteista tai siitä, että olet saavuttanut maksimikantavuuden rajan. Automaattinen kohinasalpa voidaan poistaa tai maksimikantavuuden pidentäjä kytkää päälle väliaikaisesti, jolloin kaikki signaalit voidaan ottaa vastaan ja radiopuhelimen maksimikantavuus pitenee.

Automaattisen kohinasalvan poistaminen väliaikaisesti:

— Paina VALO/MAKSIMIKANTAVUUSPAINIKETTA alle viiden (5) sekunnin ajan. Jos kuulet kaksi (2) piippausta, maksimikantavuuden pidentäjä on kytketty päälle (katso seuraavaa).

Maksimikantavuuden pidentäjän kytkeminen päälle:

— Paina VALO/MAKSIMIKANTAVUUSPAINIKETTA vähintään viiden (5) sekunnin ajan, kunnes kuulet kaksi (2) piippausta merkkinä siitä, että maksimikantavuuden pidentäjä on päällä.

Maksimikantavuuden pidentäjän kytkeminen pois päältä:

— Paina nopeasti VALO/MAKSIMIKANTAVUUS-PAINIKETTA tai vaihda kanovaa.

microTALK®-radiopuhelimen kantavuus

microTALK® -radiopuhelimella on japa 12 km:n kantavuus. Kantavuus vaihtelee maaston ja muiden olosuhteiden mukaan.

Radiopuhelimella on maksimikantavuus tasaisilla, avoimilla paikoilla.

Signaalin eteen tulevat rakennukset ja kasvullisuus voivat vähentää kantavuutta.

Tiheä kasvullisuus ja mäkinen maasto voivat vähentää kantavuutta vieläkin enemmän.

Muista, että voit saavuttaa maksimikantavuuden pidentäjän avulla. Yksityiskohtaiset tiedot ovat edellä.

KÄYTTÖ- ja TILATOIMINNOT

Suomi

Liitin ulkoiselle kaiuttimelle/mikrofonille

microTALK®-radiopuhelin voidaan varustaa ulkoisella kaiuttimella/mikrofonilla, jolloin kädet jäävät vapaaksi.

Ulkoisen kaiuttimen/mikrofonin tai laturin liittäminen:

1. Avaa radion päällä oleva latauskytkin.

2. Työnnä pistoke liittimeen.

Intercom

Lisävarusteena saatavan intercom-adapterin ja kahden ulkaisen kaiuttimen/mikrofoniliitännän avulla yhtä microTALK® puhelinta voidaan käyttää sisäpuhelimena.

(Ihanteellinen moottoripyöräilijöille.) Jälleenmyyjältösi saat tietoja saatavuudesta ja hinnoista.

Tilatoimintojen esiin vierittäminen

Vierittämällä tilatoiminnot esiin voit valita haluamasi microTALK®-radiopuhelimen toiminnot tai muuttaa niitä. Kun vierität tilatoimintoja esiin, radiopuhelimen toiminnot tulevat näyttöön tietyssä järjestyksessä.

Mikäli mitään painikkeita ei paineta radiopuhelimen ollessa TILAtoiminnossa

15 sekunnin aikana, viimeksi tehdyt asetukset tallentuvat ja radiopuhelin siirtyy KUUNTELUTILAAN.

Aseta CTCSS-salausalgoritmit Aseta DCS-salausalgoritmit Kytke VOX päälle tai pois päältä Aseta VOXin herkkyyystaso Aseta muistipaikat Aseta kanavien selaus Aseta CTCSS-salausalgoritmien selaus Aseta DCS-salausalgoritmin selaus Aseta muistipaikkojen selaus Aseta VibrAlert ja/tai hälytysääni Aseta kaksoisaika PÄÄLLE/POIS PÄÄLTÄ sekä ohjelmoi kaksoisaikavyöhyke Aseta itkuhälytin Aseta hälytyssoittoääni Kytke Roger-piippaus päälle tai pois päältä Kytke näppäinänet päälle tai pois päältä

Salausalgoritmit

MicroTalk-radiopuhelimessa on yhdistettynä kaksi kehittynyt koodattua kohinasalpausjärjestelmää jotka voivat vähentää muiden käyttäjien aiheuttamaa häirintää millä tahansa kanavalla. CTCSS (Continuous Tone Coded Squelch System = kiinteä kohinasalpasignaalijärjestelmä) tarjoaa 38 salausalgoritmä ja DCS (Digitally Coded Squelch) tarjoaa 83 salausalgoritmä. Yhteensä salausalgoritmä ja on siis 121. Kumpaakin järjestelmää voidaan käyttää kaikilla kanavalla, mutta molempia järjestelmä ei voida käyttää samalla kanavalla samanaikaisesti.

HUOM: Kommunikointi salausalgoritmiiä käyttäen toimii ainoastaan jos molemmat radiopuhelimet on samalla kanavalla ja käyttää samaa salausalgoritmijärjestelmää (CTCSS tai DCS) ja samaa algoritmikoodinumeroa. Jakainen kanava muistaa viirmeksi valitun salausalgoritmijärjestelmän ja algoritmikoodinumeron.

HUOM: Salausalgoritmikoodi 00 ei ole salausal-goritmi, vaan mahdollistaa kaikkien signaalien kuulumisen kanavalla, jolla sekä CTCSS- että DCS-järjestelmä on asetettu 00-tilaan.

CTCSS-salausalgoritmit

CTCSS (kiinteä kohinasalpasignaaliärjestelmä) on kehittynyt äänikoodausjärjestelmä, jonka avulla voidaan valita jokin 38 salausalgoritmista muilta saman kanavan käyttäjiltä tulevien lähetysten vähentämiseksi.

HUOM: Jos käytät CTCSS-salausalgoritmia, molempien radioiden on viestimiseksi oltava viritetynä samalle kanavalle ja CTCSS-salausalgoritmille. Kukin kanava muistaa viimeksi valitun salausalgoritmin.

CTCSS-salausalgoritmin valitsemiseksi:

1. Valittuasi kanavan, paina ja vapauta MODE-painiketta kunnes CTCSS-kuvake vilkkuu näytössä. CTCSS-kuvakkeen lisäksi näytössä vilkkuvat joko OFF tai pienet numerot kanavan numeron vieressä.

2. Jos CTCSS ja OFF vilkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN OFF:in poistarniseksi ja etene salausalgoritmin valintaan. Jos CTCSS ja kanavan numeron vieressä olevat pienet numerat vilkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN salausalgoritmin valitsemiseksi.

3. Valitse jokin seuraavista: a. Valitse uusi asetus painamalla MODE-painiketta ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCK/ENTER-painiketta ja palaa sitten KUUNTELUTILAAN.

TILATOIMINTOJEN KÄYTTÖ

Suomi

DCS-salausalgoritmit

DCS (digitaaligoritminen kohinasalpa) on pitkälle kehitetty digitaalinen algoritmi-järjestelmä, jonka avulla voit valita jonkun 83 salausalgoritmista muiden saman kanavan käyttäjien sisäänpääsyn vähentämiseksi.

HUOM: Jos olet käyttämässä DCS-algoritmia, molempien radioiden on oltava viritettynä samalle kanavalle ja DCS-salausalgoritmille. Kukin kanava muistaa viimeksi valitun salausalgoritmim.

1. Valittuasi kanavan paina ja vapauta MODE -painiketta kunnes DCS-kuvake vilkkuu näytössä. DCS -kuvakkeen lisäksi joko OFF tai kanavanumeron viereiset pienet numerat vilkkuvat myös näytössä.

2. Jos DCS ja OFF vilkuvat, paina painiketta CHANNEL tai CHANNEL DOWN OFF:in poistamiseksi ja etene valitsemaan salausalgoritmia. Jos DCS ja pienet numerot kanavanumeron vieressä vilkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN salausalgoritmin valitsemiseksi.

3. Valitse jokin seuraavista: a. Valitse uusi asetus painamalla MODE- painiketta ja siiry sitten muihin toimintoihin.

b. Valitse uusi asetus painamalla LOCK/ENTER-painiketta ja palaa sitten KUUNTELUTILAAN.

Puheohjattu lähetys (VOX)

VOX-TILASSA microTALK®-radiupuhelinta voidaan käyttää siten, että kädet jäävät vapaiksi, jolloin lähetys tapahtuu automaattisesti puheen avulla. Voit asettaa VOX-herkkyystason äanesi voimakkuuden mukaiseksi ja välttää siten taustamelun aiheuttamat lähetykset.

VOX-tilan päälle tai pois päältä kytkeminen:

1. Paina MODE-painiketta, kunnes VOX-kuvake alkaa vilkkua näytössä. Käytössä oleva On (päällä)- tai Off (pois päältä) -asetus tulee näkyviin.

2. Kytke VOX päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta.

3. Valitse jokin seuraavista: a. Valitse uusi asetus painamalla MODE-painiketta ja siirny sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCK/ENTER-painiketta ja palaa sitten KUUNTELUTILAAN.

VOX-herkkyyystason asettaminen:

1. Paina MODE-painiketta, kunnes VOX-kuvake alkaa vilkkuua ja nykyinen herkkyyystaso on näytössä.

Nykyinen herkkyyystaso ilmestyy näyttöön. Tason ilmaisee kirjain "L" ja numero 1:stä 5:teen, missä 5 on kaikkein herkin taso ja 1 on vähiten herkkä taso.

1. Muuta asetusta painamalla CHANNEL-painiketta ylös tai alas.
2. Valitse jokin seuraavista: a. Valitse uusi asetus painamalla MODE-painiketta ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCK-painiketta ja palaa sitten KUUNTELUTILAAN.

10 muistipaikkaa

MicroTALK® radiopuhelimessa on 10 muistipaikkaa, joihin voit tallentaa useimmiten käytetyt kanavat sekä kanava/salausalgoritmiyhdistelmät. Närnä muistipaikat voidaan valita yksitellen tai selata.

Muistipaikan ohjelmointi:

1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat näytössä.
2. Valitse muistipaikka painamalla CHANNEL UP-tai CHANNEL DOWN-painiketta (0-9).

HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä.

1. Syötä uusi muistipaikka tai muokkaa aiemmin ohjelmoitua muistipaikkaa painamalla LOCK/ENTER-painiketta. Kanavanumerot vilkkuvat näytössä.

2. Valitse kanava (1-8) painamalla CHANNEL UP-or CHANNEL DOWN-painiketta.

3. Paina LOCK/ENTER-painiketta. CTCSS-kuvake ja salausalgoritminumerot vilkkuvat näytössä.

4. Valitse yksi seuroavista:

a. Valitse CTCSS salausalgoritmi (01-38) ko. kanavalle painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.
b. Vaihda CTCSS-järjestelmältä DCS-järjestelmälle painamalla Lock/Enter-painiketta. DCS-kuvake ja salausalgoritminumerot vilkkuvat näytössä. CHANNEL UP-tai CHANNEL DOWN-painikkeita voidaan sitten käyttää valitsernaan haluttu DCS salausalgoritmi (01-83) ko. kanavalle.

HUOM: Jos "OFF" vilkkuu salausalgoritmi-numeroiden sijaan, salausalgoritmi on jo asetettu toisessa (CTCSS tai DCS) järjestelmässä. Poista toisen järjestelmän koodi ja valitse aktivoidun järjestelmän koodi ko. kanavalle painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.

HUOM: Jos "OFF" vilkkuu salausalgoritmi-numeroiden sijaan, salausalgoritmi on jo asetettu toisessa (CTCSS tai DCS) järjestelmässä. Poista toisen järjestelmän koodi ja valitse aktivoidun järjestelmän koodi ko. kanavalle painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.

1. Valitse yksi seuraavista:

a. Syötä kanava/salausalgoritmi valittuun muistipaikkaan painamalla LOCK/ENTER-painiketta. Radiopuhelin siirtyy seuraavalle muistipaikalle, joka alkaa vilkkua.
b. Syötä kanava/salausalgoritmi valittuihin muistipaikkoihin painamalla MODE-painiketta ja siirry muihin kanava/salausalgoritmitoimintoihin, jotka näkyivät ennen kuin syötit tilatoimintoja.

TILATOIMINTOJEN KÄYTTÖ

Suomi

c. Syötä kanava/salausalgoritmi valittuun muistipaikkaan ja poistu tilatoiminnoista painamalla TALK-painiketta. Kun TALK-painike vapautetaan, radiopuhelin siirtyy KUUNTELUTILAAN juuri asetetulla kanavalla/salausalgoritmillä.

Taltioidun muistipaikan kanavan tarkistus:

1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat näytössä.
2. Valitse muistipaikka painamalla CHANNEL UP-tai CHANNEL DOWN-painiketta (0-9).

HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä.
3. Siirry valitun muistipaikan KUUNTELUTILAAN painamalla TALK-painiketta.
HUOM: Muistipaikka voidaan ohjelmoida uudelleen aina kun se on näkyvillä ja vilkkuu. Aloita painamalla LOCK/ENTER-painiketta.

Mikäli mitään painikkeita ei paineta radiopuhelimen ollessa taltoidun muistipaikan kanavan tarkistustilassa 15 sekunnin aikana, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä.

Muistipaikan ohjelmoinnin poistaminen:

1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat näytössä.

Kanavien selaus

microTALK ^2 -radiopuhelin voi selata automaattisesti kanavia (1-8).

HUOM: Radio ei ota huomioon määrättyjä CTCSS- tai DCS-salausalgoritmeja kanavia selattaessa.

Kanavien selaus:

1. Paina MODE-painiketta, kunnes selauskuvake ja kanavan numero alkavat vilkkua näytössä.

1. Aloita kanavien selaus painamalla CHANNEL-painikkeen ylä- tai alanuolta.

Selauskuvake pysyy näytössä selauksen ollessa käynnissä. Radiopuhelin selaa jatkuvasti kaikkia kanavia ja pysähtyy havaitessaan saapuvan lähetyksen. Radiopuhelin pysyy kyseisellä kanavalla 10 sekunnin ojan.

Saapuvan lähetyksen aikana voit valita yhden seuraavista vaihtoehdoista:

a. Pitämällä TALK-painiketta painettuna voit käyttää kanavaa yhteydenpitoon. Radiopuhelin pysyy kyseisellä kanavalla ja palaa KUUNTELUTILAAN.
b. Aloita kanavien selaus uudelleen painamalla CHANNEL-painikkeen ylä- tai alanuolta.

Ellet paina jotakin painiketta 10 sekunnin kuluessa, radiopuhelin aloittaa automaattisesti kanavien selauksen uudestaan.

1. Valitse muistipaikka (0-9) painamalla CHANNEL UP-tai CHANNEL DOWN-painikkeita.
   HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä.
2. Paina LOCK/ENTER-painiketta. Kanavanumerot vilkkuvat näytössä.
3. Valitse Kanava O painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.
4. Valitse yksi seuraavista:

a. Syötä kanava/salausalgoritmi painamalla LOCK/ENTER-painiketta halutussa muistipaikassa ja palaa muistipaikan valikon alkuun.

b. Syötä kanova/salausalgoritmi painamalla MODE-painiketta halutussa muistipaikassa ja jotka muihin kanova/salausalgoritmitoimintoihin, jotka näkyivät ennen kuin siirytit tilatoimintoihin.

Mikäli mitään painikkeita ei paineta 15 sekunnin aikana, kun muistipaikkaa tyhjennetään, radiopuhelin siirtyy automaattisesti KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä.

Salausalgoritmien selaus

MicroTALK radiopuhelin voi automaattisesti selata kanavan salausalgoritmejä (joko CTCSS 01-38 tai DCS 01-83). Vain yksiä algoritmejä (CTCSS tai DCS) voidaan selata kerrallaan.

Salausalgoritmien selaaminen:

1. Radiopuhelimen ollessa KUUNTELUTILASSA, paina CHANNEL UP- tai CHANNEL DOWN-painiketta valitaksesi kanava, jonka salausalgoritmeja haluat selata.

1. Paina MODE-painiketta kunnes joko CTCSS tai DCS kuvake näkyy näytöllä ja selaus (Scan)-kuvake ja kanovan numeron vieressä numerot vilkkuvat näytössä

1. Aloita valitsernasi kanovan salausalgoritmien selaus painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.

Selauskuvake pysyy näytössä salausalgoritmien selaustoiminnan ollessa käynnissä. Radiopuhelin selaa jatkuvasti salausalgoritmeja ja pysähtyy havaitessaan saapuvan lihetyksen. Radiopuhelin pysyy kanava-/salaustoiminnalla 10 sekunnin ajan.

TILATOIMINTOJEN KÄYTTÖ

Suomi

Mikäli mitään painikkeita ei paineta 15 sekunnin aikana radiopuhelimen ollessa salausalgoritmien selaustoiminnan asetusvaiheessa, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä.

Saapuvan lähetyksen aikana voit valita yhden seuraavista:

a. Paina jatkuvasti TALK-painiketta kyseisellä kanavalla/salausalgoritmillä kommunikoidessa. Radiopuhelin pysyy sillä kanavalla/salausalgoritmillä ja palaa KUUNTELUTILAAN.
b. Jatka salausalgoritmien selausta painamalla joko CHANNEL UP- tai CHANNEL DOWN-painiketta.

Jos painat TALK-painiketta selauksen aikana, kun yli 10 sekuntia on kulunut lähetyksestä, lähetät sillä salausalgoritmillä, jolla viimeksi sait lähetyksen selauksen aikana.

Ellet paina jotakin painiketta 10 sekunnin kuluessa, radiopuhelin jatkaa automaattisesti salausalgoritmien selausta.

Muistipaikkojen selauksen aikana (saapuvan lähetyksen tullessa) voit valita yhden seuraavista:

a. Paina TALK-painiketta ja keskustele kyseisellä muistipaikalla.
b. Radiopuhelin pysyy ko. muistipaikalla ja palaa KUUNTELUTILAAN. Jatka muistipaikkojen selausta painamalla CHANNEL UP- tai CHANNEL DOWN-painikkeita.

Jos painat TALK-painiketta selauksen aikana, kun yli 10 sekuntia on kulunut lähetyksestä, lähetät siltä muistipaikalta, jolle viimeksi sait lähetyksen selauksen aikana.

Muistipaikkojen selaus

MicroTALK®Oradiopuhelin voi selata automaattisesti 10 ohjelmoitua muistipaikkaa.

HUOM: Jos radiopuhelimessasi on yksi tai vähemmän muistipaikkoja ohjelmoituna, muistipaikkojen selaustoiminto ei ole käytettävissä. Ks. Muistipaikkojen ohjelmointi -kappaletta vähintään kahden muistipaikan ohjelmointia varten.

Muistipaikkojen selaus:

1. Paina MODE-painiketta kunnes selaus (Scan)-kuvake, muistikuvake ja muistipaikkanumero vilkkuvat näytössä.
2. Aloita muistipaikkojen skannaaminen painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta.

Selauskuvake ja Muistikuvake pysyvät näytössä muistipaikkojen selaustoiminnan ollessa käynnissä. Radiopuhelin selaa jatkuvasti muistipaikkoa ja pysähtyy havaitessaan saapuvan lähety ksen. Radiopuhelin pysyy kyseisellä muistipaikalla 10 sekunnin ajan.

Mikäli mitään painikkeita ei paineta 15 sekunnin aikana radiopuhelimen ollessa muistipaikkojen saelaustoirminnon asetusvaiheessa, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoirrintoihin siirtymistä.

VibrAlert ja hälytysääni (Call Alert)

MicroTALK ^2 -radiopuhelin voi ilmoittaa saapuvasta signaalista joko hälytysäänellä, värinähälytyksellä tai molemmilla.

Asetuksien muuttaminen:

1. Paine MODE-painiketta kunnes soittoasetuskuvake vilkkuu näytössä. Nykyinen asetus ("01" värinä + ääni, "02" vain värinä or "00" vain ääni) näkyy näytöllä.
2. Vaihda soittoasetuksia painamalla joko CHANNEL UP- tai CHANNEL DOWN-painikkeita.
3. Valitse yksi seuroavista:

a. Syötä uusi asetus ja siirry muihin toimintoihin painamalla MODE-painiketta.

b. Syötä uusi asetus painamalla LOCK/ENTER- painiketta ja palaa KUUNTELUTILAAN.

TILATOIMINTOJEN KÄYTTÖ

Suomi

Kahden kanavan kuuntelu

Kahden kanavan kuuntelun avulla voit tarkkailla samanaikaisesti kahta (2) taajuutta:

Kanava 1 — on aina se kanava/salausalgoritmi, joka näkyy näytössä ennen tilatoimintoihin siirtymistä. Katso lisätietojen saamiseksi kohdista "Kanavat", "CTCSS-salausalgoritmit" ja "DCS-salausalgoritmit".

Kanava 2 — tallentuu radiopuhelimeen. Sitä voidaan muokata ja/tai se voidaan palauttaa kahden kanavan kuuntelun myöhempää päälle kytkemistä varten.

Kanava 2:n ohjelmointi tai muokkaus ja kahden kanavan kuuntelutilan kytkeminen päälle:

1. Paina MODE-painiketta, kunnes kahden kanavan kuuntelun kuvake ja kanavan numero alkavat vilkkua näytössä.

1. Valitse jokin seuraavista:

a. Kanavan valinta tai muokkaus: 1) Valitse kanova (1-8) painamalla CHANNEL-painikkeen ylä- tai alanuolta.

b. Kanavan/salausalgoritmin valinta tai muokkaus:

1) Valitse kanava (1-8) painamalla CHANNEL-painikkeen ylä- tai alanuolta.

2) Aseta kanava painamalla MODE-

painiketta. Kanavan numeron vieressä olevat pienikokoiset numerot alkavat vilkkua näytössä.

3) Paina painiketta CHANNEL UP tai CHANNEL DOWN valitaksesi CTCSS-salausalgoritmin (01-38) tai DCS-salausalgoritmin (01-83).

1. Aseta kanava 2 ja kytke KAHDEN KANAVAN KUUNTELUTILA päälle painamalla LOCK/ENTER- painiketta (lisätietoja seu

HUOM: Lopeta kahden kanavan kuuntelu ja siiry seuraavaan käytettävissä olevaan tilatoimintoon painamalla MODE-painiketta. Jos kanavaa 2 asettaessasi et paina mitään painiketta 15 sekuntiin, radiopuhelin palaa automaattisesti KUUNTELUTILAAN kanavalle 1.

Kahden kanavan kuuntelun kytkeminen päälle:

HUOM: Kanova 2 on ohjelmoitava kytkemään kahden kanavan kuuntelu päälle.

1. Aseta ensimmäinen kahden kanavan (kanava/salausalgoritmi) kanava, jota haluat seurata (katso lisätietoja kohdasta "Kanavat", "CTCSS-salausalgoritmit" ja "DCS-salausalgoritmit").

2. Paina MODE-painiketta, kunnes kahden kanavan kuuntelukuvake ja kanavan numero alkavat vilkkua näytössä.

HUOM: Jos kahden kanavan kuuntelua asettaessasi et paina mitään painiketta 15 sekuntiin, radiopuhelin palautuu automaattisesti KUUNTELUTILAAN käyttäen viimeisintä kanavaa tai kanavaa/salausalgoritmia, jotka olivat näytössä viimeksi ennen tilatoimintojen käynnistämistä.

1. Kytke KAHDEN KANAVAN KUUNTELUTILA päälle painamalla LOCK-painiketta.

Saapuvan lähetyksen aikana voit valita yhden seuraavista vaihtoehdoista:

a. Pidä TALK-painiketta painettuna voidaksesi viestiä kyseisellä kanavalla. Radiopuhelin pysyy kyseisellä kanavalla ja palaa KUUNTELUTILAAN.

b. Aloita kahden kanavan kuuntelu uudelleen painamalla CHANNEL-painikkeen ylä- tai alanuolta.

Jos painat TALK-painiketta kahden kanavan kuuntelun aikana etkä paina sitä 10 sekunnin kuluessa lähetyksen vastaanottamisesta, radiopuhelin lähettää kanavalla, jolla se viimeksi vastaanotti lähetyksen. Tällöin radiopuhelin palaa KUUNTELUTILAAN.

Ellet paina mitään painiketta 10 sekunnin kuluessa, radiopuhelin aloittaa automaattisesti kahden kanavan kuuntelun uudestaan.

Kahden kanavan kuuntelun lopettaminen:

Valitse jokin seuraavista:

a. Pidä LOCK/ENTER-painiketta painettuna palataksesi KUUNTELUTILAAN joko kanavalle 1 tai sille kanavalle, jolla radiopuhelin viimeksi vastaanotti lähetyksen kahden kanavan kuuntelun aikana.

b. Pidä TALK-painiketta painettuna palataksesi KUUNTELUTILAAN jako kanavalle 1 tai sille kanavalle, jolla radiopuhelin viimeksi vastaanotti lähetyksen kahden kanavan kuuntelun aikana.

c. Paina MODE-painiketta ja siirry seuroavaan käytettävissä olevaan tilatoimintoon.

TILATOIMINTOJEN KÄYTTÖ

Suomi

Itkuhälytin

Kun itkuhälytintoiminto on kytkettynä päälle, vauvan lähelle sijoitettu radiopuhelin lähettää signaaleita toiseen, samaa kanavaa ja salausalgoritmia käyttävään laitteeseen äänen havaitessaan. Itkuhälytintoiminto käyttää samaa herkkyyystasoa, joka on asetettu VOX-toiminnolle. Ellet ole asettanut VOXin herkkyyystasoa (ks. tämän käsikirjan kohtaa "Puheohjattu lähetys [VOX]"), käytössä on automaattisesti maksimiherkkyyystaso 5.

Itkuhälyttimen kytkeminen päälle:

1. Paina MODE-painiketta, kunnes itkuhälytinkuvake alkaa vilkkua näytössä. Käytössä oleva Off-asetus (pois päältä) tulee näkyvi
2. Muuta asetukseksi On (päällä) painamalla CHANNEL-painikkeen ylä- tai alanuolta.
3. Ota käyttöön On-asetus (päällä) ja ITKUHÄLYTINTILA painamalla LOCK-painiketta.
   HUON: MODE-painiketta painamalla itkuhälytintilan asetukseksi tulee Off (pois päältä) ja sürrytään muihin tilatoimintoihin. Ellei mitään painiketta paineta 15 sekuntiin, itkuhälytintilan asetukseksi tulee Off (pois päältä) ja radiopuhelin palaa KUUNTELUTILAAN.
   HUOM: Molempien radiopuhelimien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi.

10 Viisi soittoääniasetusta

Voit lähettää erityisen soittoänen 10 erilaista hälytysääntä käyttäen.

Soittoääniasetuksen muuttaminen:

1. Paina MODE-painiketta, kunnes näyttöön tulee "C" kirjain ja nykyisen soittoänen numero (1-10). Nykyinen soittoääni kuuluu kahden (2) sekunnin ajan.

1. Voit kuunnella muita soittoääniasetuksia painamalla CHANNEL-painikkeen ylä- tai alanuolta.

2. Valitse jokin seuraavista:

a. Valitse uusi asetus painamalla MODE-painiketta ja siirry sitten muihin toimintoihin.
b. Valitse uusi asetus painamalla LOCK-painiketta ja palaa sitten KUUNTELUTILAAN.

Itkuhälytintilan lopetus:

Valitse jokin seuraavista:

a. Paina TALK-painiketta ja palaa KUUNTELUTILAAN.
b. Paina LOCK-painiketta ja palaa KUUNTELUTILAAN.
c. Paina MODE-painiketta ja siirry seuraavaan käytettävissä olevaan tilatoimintoon.

"Roger-piippauksen" varmistusmerkki

Kun päästät TALK-painikkeen vapaaksi, toinen osapuoli kuulee äänimerkin. Tämä on merkki toiselle osapuolelle siitä, että olet lopettanut puhumisen ja toinen osapuoli voi aloittaa puhumisen. Tämä toiminto voidaan kytkeä päälle ja pois päältä.

Roger-piippauksen kytkeminen päälle ja pois päältä:

Kun kytket microTALK®-radiopuhelimen päälle ensimmäistä kertaa, Roger-piippaus on päälle kytkettynä.

1. Painele MODE-painiketta, kunnes Roger-piippauksen kuvake alkaa vilkkua näytössä. Käytössä oleva On (päällä)- tai Off (pois päältä) -asetus tulee näky

1. Kytke Roger-piippaus päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta.

2. Valitse jokin seuraavista:

a. Valitse uusi asetus painamalla MODE-painiketta ja siirry muihin toimintoihin.
b. Valitse uusi asetus painamalla LOCK-painiketta ja palaa sitten KUUNTELUTILAAN.

Valitsemasi asetus tallentuu, kun kytket radiopuhelimen pois päältä ja uudestaan päälle. Kun Roger-piippaus on päällä, Roger-piippaus- kuvake on näkyvissä.

TILATOIMINTOJEN KÄYTTÖ

Suomi

Näppäinäänet

Kun näppäinäänet on kytketty päälle, radiopuhelin piippaa aina, kun painat jotakin painiketta tai muutat asetusta.

Näppäinäänten kytkeminen päälle ja pois päältä:

Kun kytket microTALK®-radiopuhelimen

päälle ensimmäistä kertaa, näppäinänet ovat kytkettynä päälle.

1. Paina MODE-painiketta, kunnes näppäinäänten kuvake alkaa vilkkua näytössä. Köytössä oleva ON (päällä)- tai OFF (pois päältä) -asetus tulee näkyviin.

2. Kytke näppäinänet päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta.

1. Valitse jokin seuroavista:

a. Valitse uusi asetus painamalla MODE-painiketta ja palaa sitten KUUNTELUTILAAN.

b. Valitse vusi asetus painamalla LOCK/ENTER-painiketta ja palaa sitten KUUNTELUTILAAN.

Valitsemasi asetus tallentuu, kun kytket radiopuhelimen pois päältä ja uudestaan päälle. Kun näppäinäänet on kytketty päälle, näppäinäänitilan kuvake on näytössä.

VAATIMUSTENMUKAISUUSVAKUUTUS, TAKUU JA ASIAKASPALVELU

Suomi
