KÄYTTÖOHJE DAN0247 Gern

Lue ja perehdy tähän käyttöohjeeseen ennen kuin käytät konettasi!

TURVALLISUUSOHJEET

- Käytä konetta tarkoituksenmukaisesti.

Väärin käytettynä koneen toiminta voi olla vaarallinen.

- Noudata ohjeita. Säilytä nämä ohjeet.

- Älä käytä konetta lähellä muita henkilöitä. Lapset eivät saa käyttää konetta.

- Opettele koneen säädöt sekä sammuttaminen kunnolla.

- Ole tarkkana ja valppaana käyttäessäsi konetta. Älä käytä konetta väsyneenä.

- Pidä tasapaino työskennellessäsi. Työskentelyalueella ei saa olla muita ihmisiä.

- Pidä sähkölaitteet kaukana vedestä, älä käytä sateella eikä märässä olosuhteessa. Pidä työalue hyvässä järjestyksessä. Pidä työalue hyvin valaistuna.

Poista mahdolliset esteet vähentääksesi onnettomuusriskiä.

Käytä ainoastaan hyväksyttyjä, riittävän vahvoja jatkojohtoja, jotka sopivat ulkokäyttöön.

Älä käytä vahingoittunutta jatkojohtoa. Pidä johto poissa terävistä kulmista sekä kuumuudesta.

• VAROITUS: Välttääksesi sähköiskuriskin, pidä kaikki liitännät kuivana ja laitteet pois maasta.

Älä kosketa pistoketta märillä käsillä. On suositeltavaa että verkkosähkö sisältäisi

suojauskytkimen (30mA) ja 16A sulakkeen. Käytä vain maadoitettua sähköliitäntää.

VAROITUS: Korkeapaineliitimet ja liitokset ovat tärkeitä laitteen turvallisuudelle.

Käytä ainoastaan valmistajan suosittamia liittimiä ja liitospaloja.

- Laita kone aina kauaksi syttyvistä materiaaleista ja kaasuista sekä pölystä.

- Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja.

Käytä henkilökohtaisia suojavarusteita, kuten suojalaseja.

Käytä aina työskennellessäsi suojakäsineitä sekä liukumattomia turvakenkiä.

- Poista aina koneen pistoke rasiasta, ennen kuin huollat ja korjaat konetta tai kun et käytä sitä.

- Tarkista laite ja johto aina ennen käyttöä. Rikkinäistä laitetta ei saa käyttää.

- Varo kaikissa tilanteissa koneen ylikuormittamista.

- Tarkista aina ensin halkaistava puu, ettei siinä ole nauloja tai vastaavia vieraita osia ja että päät ovat katkaistu suoraksi sekä oksat ovat poistettu.

- Puhdista ja huolla kone säännöllisesti. Korjaukset saa tehdä vain alan ammattihenkilö.

Laitekohtaiset lisäohjeet

- Älä koskaan anna moottorin käydä yli 5 sekuntia, kone ylikuormitetussa paineellisessa tilassa. Tänä aikana kierrätetyn öljyn lämpötila nousee nopeasti ja voi vahingoittaa konetta.

- Älä lataa uutta puuta ennen kuin työnnin on täysin palautunut.

- Pidä kädet pois liikkuvien osien läheltä.

- Onnettomuuksien välttämiseksi kiinnitä kone aina hyvin alustaan, sopivalle työkorkeudelle. Älä työskentele halkaisukohdan lähettyvillä.

Varo halkaisussa olevan puun mahdollisia jännitteitä ja lohkeamisia sekä halkaistun puun palautumis-/puristusvoimia.

- Älä yritä halkaista, ilmoitettua suurempia puita. Tämä voi aiheuttaa vaaratilanteita.

- Älä käytä 10m pitempää jatkojohtoa. Jatkojohdon täytyy olla 2,5mm² johdin vahvuudeltaan.

- Säilytä kone lukitussa tilassa poissa lasten ulottuvilta.

- Koneen käyttölämpötila +5°Å 40°C. Varastointilämpötila ζ25°Å +55°C.

Tekniset tiedot

Malli DAN0247
Käyttöjännite/ottoteho 230V Q 50Hz	1500W
Kapasiteetti / halkaisija* 5 Q 25cm
Kapasiteetti / pituus 52cm
Halkaisuvoima 5t
Hydrauliikkapaine 20Mpa
Hydrauliikkaöljyn määrä	2,4L
Koneen mitat (PxLxK)	1200x260x485mm
Koneen paino		50kg

* Luku on ohjeellinen. Halkaisukapasiteetti on riippuvainen puun kovuudesta, sitkeydestä ja oksaisuudesta.

Käyttöönotto

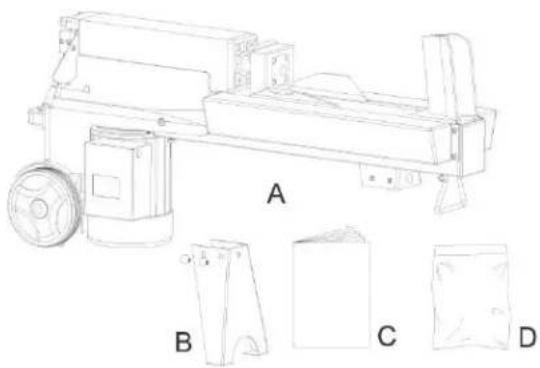

Toimitetut osat

A) Halkaisukone
B) Tukijalka
C) Käyttöohjeet
D) Tarvikeosapakkaus

Koneen kiinnittämiseen tarvittavat työkalut ja tarvikkeet eivät sisälly toimitukseen.

Kokoaminen ja valmistelu

1. Kiinnitä tukijalka koneeseen, sijoita kone tasaiselle alustalle, joka on tukeva ja sopivalla työskentelykorkeudella.
2. Tutustu huolellisesti koneen käyttöön ja toimintoihin.

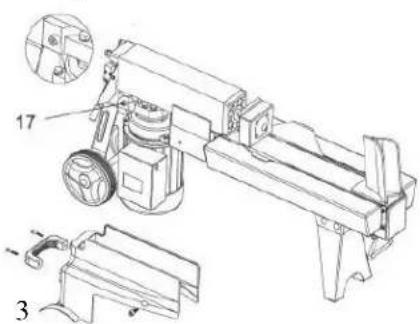

Osat

1. Öljysäiliö
2. Puun työnnin
3. Halkaisupöytä
4. Halkaisuterä/kiila
5. Kahva
6. Tukijalka
7. Sivusuojat
8. Käyttökytkin

9. Moottori

10. Kytkentäkotelo

11. Pyörät

12. Sivutuet
13. Hydraulikka
14. Hydrauliikan käyttövipu/venttiili
15. Ilmausruuvi
16. Öljyn tyhjennystulppa/mittatikku
17. Ylipaineventtiili

Avaa ilmausruuvia 3-4 kierrosta ennen jokaista käyttökertaa! Ennen siirtämistä, sulje ilmausruuvi, ettei öljy vuoda siitä ulos.

Jos tätä ei tehdä, järjestelmästä ei poistu ilma mikä voi aiheuttaa vakavaa vahinkoa koneeseen.

VAROITUS! Älä säädä ylipaineventtiilin toimintaa. Tämä asetus on tehty tehtaalla, enintään 5 tonnin puristusvoimalle. Vain alan ammattihenkilö saa tehdä korjaukset. Jos sinetöinti on rikottu, tehdas ei vastaa vahingoista.

Tämä puunhalkaisukone on varustettu kahden käden toimintakäytöllä. Vasemmalla kädellä käytetään hydrauliikan käyttövipua ja oikealla käytetään pumpun käyntipainiketta. Jos jompikumpi vapautetaan, niin toiminta lakkaa ja jos molemmat vapautetaan, niin puun työnnin palautuu lähtöasentoon.

Hydrauliikan käyttövipu on varustettu lukituksella, jolla estetään vahingossa tapahtuva käyttö. Käyttäessäsi hydrauliikan käyttövipua, paina ensin lukituksen liipaisinta niin lukitus vapautuu.

Erityisen kovaa puuta halkaistessa, älä käytä konetta 5 sekuntia pitempään ylipaine tilassa. Tämä voi aiheuttaa öljyn ylikuumenemista ja vaurioittaa konetta. Tässä tapauksessa, käännä puu toisin päin ja yritä uudestaan. Jos se ei auta, niin puu saattaa olla liian kovaa halkaistavaksi ja ylikuormittaa konetta, poista tämä puu. Sijoita puu halkaisuun vain kasvusuunnan mukaisesti. Älä yritä halkaista muulla tavoin.

Varmistu aina että puu on sijoitettu kunnollisesti koneen halkaisupöydälle, eikä kierry tai luiskahda halkaisussa. Älä sijoita puuta kiilan yläosaa vasten, tämä saattaa vaurioittaa konetta.

Laita vain yksi puu kerrallaan halkaistavaksi. Älä yritä halkaista useampia, lyhyitä puita, yhdellä kertaa. Tämä voi aiheuttaa vaaratilanteen.

Jumiutuneen puun irrotus.

• Vapauta käyttökytkimet
- Kun työnnin on palautunut lähtöasentoonsa, sijoita kiilapuu halkaistavan puun alle.
- Käytä varovasti konetta, kunnes kiila on puun alla. Kuvan mukaisesti.
- Toista edellinen suuremmalla kiilapuulla, kunnes halkaistava puu irtoaa.

Älä yritä iskeä tai vääntää puuta irti. Iskut voivat singota puun aiheuttaen vahinkoa, sekä vaurioittaa konetta.

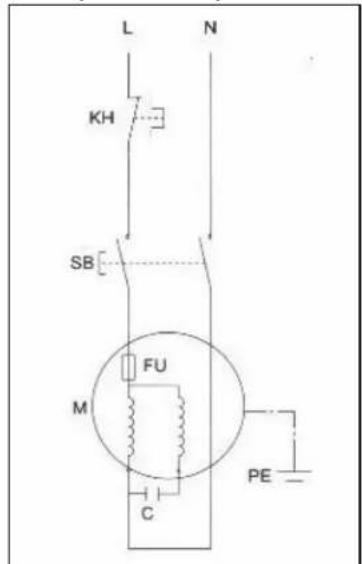

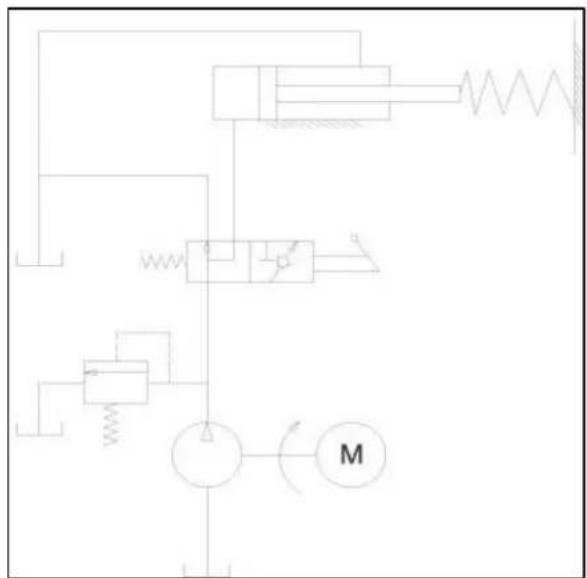

Sähkökytkentä Hydrauliikka

L N KH SB FU M C PE

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista.

Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuun piiriin ei sisälly:

• Kuljetus ja kuljetusvauriot.
• Vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä.
• Jos kone on avattu, osia vaihdettu, korjattu tai muutettu.
• Mitkään välilliset kustannukset.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. MAAHANTUOJA: VKO FIN-63610

Kunnossapito

Hydraulikkaöljyn vaihto

Vaihtaaksesi hydraulikkaöljyn joka 150 käyttötunnin jälkeen, tee vaihto seuraavasti:

• Varmista että laite on palautunut lähtöasentoonsa. Irrota kone verkkosähköstä.
• Irrota öljyn tyhjennystulppa-mittatikku.
• Nosta tukijalasta kone ylös ja tyhjennä öljy riittävän suureen astiaan.
• Nosta kone moottorin puoli ylöspäin.
• Täytä uusi öljy koneeseen, teknisissä tiedoissa ilmoitetulla konekohtaisella määrällä.
• Varmista öljyn määrä mittatikun merkkien välille.
• Kierrä huolellisesti tyhjennystulppa paikoilleen. Puhdista kone ja varmista ettei öljyvuotoja esiinny.

Tarkista säännöllisesti öljyn taso.

Pinnan taso on oltava mittatikun merkkien välillä. Lisää öljyä tarvittaessa.

Seuraavat hydrauliikkaöljyt ovat suositeltavia koneeseen.

SHELL Tellus 22 MOBIL DTE 11

ARAL Vitam GF22 BP Energol HPL-HM22

Halkaisuterän teroitus

Käytä esim. viilaa terän teroitukseen.

Tarkista säännöllisesti että oksia tai tikkuja ei ole tarttunut kiinni terään/kiilaan.

Ylikuormitussuojan palautus

(Ohje vain sähkö-alan ammattihenkilölle).

Irrota kone sähköverkosta ja poista kytkentäkotelon kansi. Palauta kuormitussuoja painamalla palautusnappia. Sulje kotelon kansi.

Overload Protection Device Engaging Pushbutton

Häiriötilanteet

Häiriö Vika Korjaus
Moottori ci käynnisty Huono sähköliitäntä Tarkista liitännät, sekä varmista		riittävän vahvat liitäntäjohdot.
Moottori käynnistyi, mutta pysähtyi Ylikuormitussuoja toiminut Ota yhteys huoltoon.
Heikko halkaisutcho Puu on sijoitettu koneeseen väärin.Puun kovuus ylittää halkaisutehon.Halkaisuterä kulunut.Öljyvuotoja esiintyy.		Katso ohjeet edellisistä luvuista.Alenna puun kokoa.Tcroita ohjeen mukaisesti.Ota yhteys alan huoltoliikkeeseen.
Työnnin liikkuu epätasaisesti, tärisee tai aiheuttaa ääntä liikkuessaan.	Öljyvuotoja tai ilmaa järjestelmässä.	Tarkista öljyn pinta ja lisää öljyä tarvittaessa. Ota yhteys huoltoon.
Öljyvuotoja koneessa	Ilmaa järjestelmässä.Tyhjennystulppa löysällä.Tiivisteet kuluneet.	Avaa ilmausruuvia 3-4 kierrosta.Muista sulkea käytön jälkeen!Kiristä tyhjennystulppa.Ota yhteys huoltoon.

Osapiirustukset Varaosanumerot
