KÄYTTÖOHJE HWS-802XWHT6-E TOSHIBA

Kiitämme TOSHIBA ilma-vesilämpöpumpun hankinnasta.

Lue nämä käyttöohjeet huolellisesti ennen kuin alat käyttää järjestelmää.

- Varmista, että rakennusfirma (tai jälleenmyyjä) on toimittanut "Käyttöohjeet" ja "Asennusohjeet".

Pyyntö rakennusfirmalle tai jälleenmyyjälle

- Selitä käyttöohjeiden sisältö selvästi ennen ohjeiden luovuttamista asiakkaalle.

KÄYTÖSSÄ UUSI KYLMÄAINE

Tämä ilma-vesilämpöpumppu on uudentyyppinen, jossa käytetään uutta kylmäainetta HFC (R410A) tavallisen kylmäaineen R22 asemesta, jotta saadaan estettyä otsonikerroksen tuhoutuminen.

Sisältö

1 TURVATIETOJA 3
2 OSIEN NIMET JA TOIMINNOT 5
3 TOIMINTOJEN KÄYTTÖ 8
4 KÄYTTÄJÄN SUORITTAMA HUOLTO 12
5 ILMA-VESILÄMPÖPUMPUN TOIMINNOT JA TOIMINTA 12
6 VIANMÄÄRITYS 14

1TURVATIETOJA

! VAARA

• ÄLÄ YRITÄ ASENTAA TÄTÄ LAITETTA ITSE.
  • TÄMÄN LAITTEEN SAA ASENTAA VAIN AMMATTITAITOINEN ASENTAJA.
• ÄLÄ YRITÄ KORJATA TÄTÄ LAITETTA ITSE.
  • TÄSSÄ LAITTEESSA EI OLE KÄYTTÄJÄN KORJATTAVISSA OLEVIA OSIA.
• KANNEN AVAAMINEN TAI IRROTTAMINEN ALTISTAA VAARALISELLE JÄNNITTEELLE.
  • VIRTALÄHTEEN KATKAISEMINEN ESTÄÄ MAHDOLLISET SÄHKÖISKUT.

VAROITUS

VAROTAVA ASENNUKSEN YHTEYDESSÄ

- Jätä ilma-vesilämpöpumpun asennus jälleenmyyjän tai sähkötöihin erikoistuneen liikkeen tehtäväksi.

- Ilma-vesipumpun saa asentaa vain ammattitaitoinen asentaja, sillä virheellinen asennus saattaa aiheuttaa veden vuotamista, sähköiskuja jne.

- Varmista, että oikeat maadoitustoimet tehdään ilma-vesilämpöpumpun asennuksen yhteydessä.

- Älä liitä maajohtoa kaasuputkeen, vesiputkeen, valopylvääseen tai puhelimen maajohtoon.

- Jos ilma-vesilämpöpumppu maadoitetaan virheellisesti, seurauksena saattaa olla sähköisku.

- Veden vuotamisesta saattaa seurata vakavia vahinkoja. Tästä syystä on suositeltavaa asentaa vesiyksikkö huoneeseen, jossa on vesitiivis lattia ja viemärijärjestelmä.

- Tämän laitteen kanssa saa käyttää vain teknisissä tiedoissa mainittuja tuotteita ja osia. Jos käytetään muita tuotteita tai osia, seurauksena saattaa olla virheellinen toiminta, laitteesta saattaa tulla savua tai se saattaa syttyä palamaan tai aiheuttaa sähköiskuja.

VAROITUKSIA KÄYTÖSTÄ

• Jotta et vahingoita itseäsi tai ulkoyksikköä, älä koskaan pane sormiasi tai keppejä ym. ulkoyksikön ilman tulo- tai ottoaukkoihin, sillä käytön aikana puhallin toimii suurella nopeudella.
• Jos huomaat jotakin epätavallista ilma-vesilämpöpumpun toiminnassa (kuten palaneen hajua tai heikko lämmitysteho), katkaise heti päävirtakytkin ja virtakatkaisin pois virtapiiristä ilma-vesilämpöpumpun sammuttamiseksi ja ota yhteys jälleenmyyjään.
• Jos ilma-vesilämpöpumpun toiminnassa epäillään olevan jokin ongelma, emme suosittele käytön jatkamista, sillä vika toiminnassa saattaa aiheuttaa koneen rikkoutumisen, sähköiskuja, tulipalon jne.
• Älä läikytä vettä tai muuta nestettä vesiyksikön päälle.
• Jos yksikkö on märkä, se saattaa aiheuttaa sähköiskun.

VAROITUKSIA LAITTEEN SIIRTÄMISESTÄ JA KORJAAMISESTA

• Älä yritä siirtää tai korjata laitetta itse.
• Laitteessa on korkea jännite, joten kansien irrottaminen saattaa aiheuttaa sähköiskun.
• Jos ilma-vesilämpöpumppua joudutaan siirtämän, kysy aina neuvoa jälleenmyyjältä tai ammattitaitoiselta asentajalta.
• Jos ilma-vesilämpöpumppu asennetaan virheellisesti, seurauksena saattaa olla sähköisku tai tulipalo.
• Jos ilma-vesilämpöpumppu tarvitsee korjausta, ota yhteys jälleenmyyjään.
• Jos ilma-vesilämpöpumppu korjataan virheellisesti, seurauksena saattaa olla sähköisku tai tulipalo.

HUOMIO

Tätä laitetta ei ole suunniteltu sellaisten henkilöiden (lapset mukaanluettuina) käytettäväksi, joilla on vajanaiset fyysiset aistit tai henkinen kyky tai joilta puuttuu kokemusta ja tietoa, ellei turvallisuudesta vastaava henkilö valvo käyttöä tai ole antanut tietoja laitteen käytöstä ja turvallisuudesta.

LAITTEEN KYTKEMINEN IRTI PÄÄVIRTALÄHTEESTÄ

Tämä laite on liitettävä päävirtalähteeseen virtakatkaisijalla tai kytkimellä, jossa on ainakin 3 mm:n kontaktierotus.

HUOMATTAVA ASENNUKSEN YHTEYDESSÄ

• Liitä ilma-vesilämpöpumppu omaan virtalähteeseen, jossa on teknisissä tiedoissa mainittu jännite. Jos näin ei tehdä, seurauksena saattaa olla laitteen rikkoutuminen tai tulipalon syttyminen.
• Älä asenna laitetta sellaiseen paikkaan, jossa saattaa vuotaa paloherkkiä kaasuja.
• Paloherkkien kaasujen kertyminen laitteen ympärille saattaa aiheuttaa tulipalon.

HUOMATTAVA KÄYTÖSSÄ

• Jotta käyttö olisi turvallista, lue tämä käyttöohje ennen kuin alat käyttää ilma-vesilämpöpumppua.
• Älä asenna ilma-vesilämpöpumppua erikoiskäyttöön tarkoitettuun tilaan kuten laivaan tai mihinkään ajoneuvoon. Tämä saattaa vahingoittaa koneen toimintaa.
• Kun ilma-vesilämpöpumppua käytetään yhdessä polttolaitteen kanssa samassa paikassa, varmista, että tuuletus toimii ja huoneeseen pääsee raitista ilmaa. Huono ilmanvaihto saattaa aiheuttaa hapen puutetta.
• Kun ilma-vesilämpöpumppua käytetään suljetussa tilassa, varmista, että huoneen tuuletus toimii. Huono ilmanvaihto saattaa aiheuttaa hapen puutetta.
• Älä laite laitteen päälle astioita, joissa on vettä kuten esimerkiksi kukkamaljakoita, sillä jos vettä pääsee laitteen sisään, seurauksena voi olla sähköisku, jos sähköeristys on heikentynyt.
• Tarkasta silloin tällöin ulkoyksikön alla olevat betonituet. Jos perusta on vahingoittunut, laite saattaa kaatua ja aiheuttaa vahinkoja.
• Varmista ajoittain, että laitteen asennuslaitteet eivät ole vahingoittuneet. Jos asennuslaitteet ovat vahingoittuneet, laite saattaa kaatua ja aiheuttaa vahinkoja.
• Älä pese laitetta vedellä. Tämä saattaa aiheuttaa sähköiskun.
• Älä käytä alkoholia, bensiiniä, tinneriä, lasinpuhdistimia, kiillotusaiheita tai muita liuottimia laitteen puhdistukseen, koska ne saattavat vahingoittaa ilma-vesilämpöpumppua.
• Ennen kuin puhdistat laitteen, katkaise päävirtakytkin tai virtakatkaisin pois päältä.
• Älä laite laitteen päälle mitäänäläkä nouse seisomaan laitteen päälle, sillä laite voi kaatua ja aiheuttaa vahinkoja.
• Jotta ilma-vesilämpöpumppu toimisi parhaalla mahdollisella tavalla, sitä on käytettävä ohjeissa mainitussa lämpötilassa. Jos näin ei tehdä, laite saattaa mennä rikki, toimia virheellisesti tai siitä voi vuotaa vettä.
• Puhdista lumi pois ennen kuin sitä kertyy ulkoyksikön päälle. Laitteen päälle kertynyt lumi voi aiheuttaa virheellisen toiminnan ja vahinkoja.
• Älä pane muita sähkölaitteita tai huonekaluja laitteen alle. Laitteesta saattaa tippua vettä, joka aiheuttaa ruostumista, laitteen virheellisen toiminnan ja omaisuusvahinkoja.
• Varmista, että ilma pääsee kiertämään ulkoyksikön ympärillä; sijoita kaikki tavarat niin kauas toisistaan kuin asennusohjeissa on mainittu. Jos ilmankierto on estetty, laitteen toimintakyky heikkenee ja laite saattaa vahingoittua.
• Tarkasta onko vesivuotoja. Kerrostaloasunnoissa vesivuoto saattaa aiheuttaa vahinkoja alemmilla kerroksilla. Tarkasta mahdolliset vesivuodot joka päivä.
• Älä kosketa vesiputkia, kylmäaineputkia tai liitoksia. Ne saattavat kuumeta huomattavasti käytön aikana. Älä juo ilma-vesilämpöpumpun tuottamaa vettä.
• Pitkäaikaisessa käytössä vesiyksiön vesi saattaa saastua johtuen putkimateriaalin heikkenemisestä jne.
• Jos vesijohtovedessä on vieraita aineita, sinä on outo väri tai se on sameaa ja haisee, ÄLÄ JUO SITÄ.
  • Tarkastuta laite välittömästi.
• Käytä veden laatuvaatimukset täyttävää lähdevettä.
• Kun laitetta ei aiota köyttää pitkähköön aikaan, pyydä jälleenmyyjää tai ammattitaitoista asentajaa tyhjentämään vesi vesiyksiköstä, jotta veden laatu ei pääse heikkenemän.
• Kun käyttö taas aloitetaan, pyydä jälleenmyyjää tai ammattitaitoista asentajaa täyttämään yksikkö vedellä ja suorittamaan koekäyttö.
• Pyydä jälleenmyyjää tai ammattitaitoista huoltoliikettä puhdistamaan lävikkö säännöllisesti.
• Pyydä jälleenmyyjää tai ammattitaitoista huoltoliikettä varmistamaan, että paineenalennusventtiili toimii oikein.
• Älä kohista iskuja painemittariin, sillä se on tehty lasista. Se menee helposti rikki.

1. TEMP.-painike:	Muuttaa kunkin toimintamuodon (ZONE1/2 kuuma vesi) säädettyä lämpötilaa 1°C portaalla.	10. NIGHT painike:	Säätää yösäästötoimintoa.
2. SCHEDULE painike:	Säätää oikean ajan ja ajastetun viikoittaisen toiminnon.	11. AUTO TEMP.-painike:	Muuttaa säätölämpötilaa automaattisesti ulkolämpötilan mukaisesti. (Tämän painikkeen pitkäaikainen painaminen kytkee tietojensäätömuodon.)
3. TIME painike:	Muuttaa oikean ajan ja ajastetun viikoittaisen toiminnan ajan ▲ painikkeella.	12. OPERATE MODE-painike:	Valitsee ZONE1/2 toimintomuodon (lämmitys tai jäähdytys).
4. SET painike:	Päättää näppällyn oikean ajan ja ajastetun viikoittaisen toiminnon asetukset.	13. ZONE1, 2-painike:	Kytkee/katkaisee aluetoiminnon (lattialämmitys/jäähdytys/puhaltimen kelayksikkö).
5. CL painike:	Poistaa oikean ajan ja ajastetun viikoittaisen toiminnon asetukset.	14. ANTI BACTERIA painike:	Suurentaa säännöllisesti säiliön kuuman veden lämpötilaa sterilisaatiota varten. (Tämän painikkeen pitkäaikainen painaminen kytkee tietojensäätömuodon.)
6. DAY painike:	Säätää viikonpäivän oikean ajan ja ajastetun viikoittaisen toiminnon asetuksille.	15. HOT WATER BOOST painike:	Tehostaa kiehumista, kun väliaikaisesti tarvitaan kuumempaa vettä.
7. STEP painike:	Määrittää viikoittaisen ajastuksen päivän kytkennän STEP-numeron.	16. HOT WATER painike:	Kytkee/katkaisee kuumavesitoiminnon.
8. TEST painike:	Käytetään testitoiminnon suorittamiseen tai huollon yhteydessä.	17. SELECT painike:	Valitsee toimintomuodon muutettaessa kunkin toimintomuodon säätölämpötilaa.
9. FROST PROTECTION painike: [IMAGE]	Säätää minimitoiminnan käyttämättömällä ajalla (poissaoltaessa jne.) jäätymisen estämiseksi.

HUOMAA

Jotkin toiminnot eivät ole käytettävissä riippuen käytössä olevan laitteen teknisistä tiedoista. Tarkemmat tiedot ovat saatavilla asennusliikkeestä.

■ Merkkivalojen merkitys

▼Kuva 2-02

	Lämmityspuoli [ZONE1, 2] Kuumavesipuoli
18. Merkkivalo Kuvaus 20. Merkkivalo Kuvaus
ZONE 1	Palaa, kun lattialämmitin tai jäähdytin on liitetty (kun järjestelmässä on lattialämmitin tai jäähdytin).	HOT WATER	Palaa, kun kuumavesijärjestelmä on liitetty (kun järjestelmässä on kuumavesitoiminto).
ZONE 2	Palaa säädettäessä toista lämpötilaa.(Tämä ei kenties pala riippuen järjestelmästä)
Merkki [ ] pala toimintomuodolle, jonka lämpötilaa muutetaan.
	Palaa lämpöpumppua käyttämällä tapahtuvan lämmitys- tai jäähdytystoiminnon aikana.		Palaa lämpöpumppua käyttämällä tapahtuvan kuumavesitoiminnon aikana.
	Palaa, kun sisäinen lämmitin saa virtaa lämmityskäytön aikana.		Palaa, kun sisäinen lämmitin saa virtaa lämmityskäytön aikana.
	Palaa, kun lämmitys on valittu. Palaa kuumaves	[12G7]	Palaa, kun sisäinen lämmitin saa virtaa lämmityskäytön aikana.
	Palaa, kun jäähdytys on valittu.		Palaa, kun kuuman veden tehostus on valittu.
	Palaa, kun painetaan FROST PROTECTION-painiketta ja sammuu, kun painiketta painetaan uudelleen.		Palaa, kun painetaan ANTI BACTERIA-painiketta ja sammuu, kun painiketta painetaan uudelleen.
	Palaa, kun automaattitoiminto on valittu.
BB	Näyttää lämmityksen/jäähdytyksen säätölämpötilan.(Lämmitys: 20 - 55°C, tehtaalla tehty säätö: Automaatti, jäähdytys: 10 - 30°C) Sammuu, kun automaattitoiminto on valittu.		Näyttää kuumavesitoiminnon säätölämpötilan.(40 - 75°C, tehtaalla tehty säätö: 65°C)
°C	Palaa, kun säätölämpötila tai anturin veden lämpötila näkyy 7-osaisessa ilmaisimessa.

19. Merkkivalo Kuvaus
88:88	Kello: Näyttää oikean ajan (AM tai PM).
	Näyttää viikonpäivän (Sunnuntai - Lauantai).
[AHBH]	Palaa, kun painetaan NIGHT-painiketta ja sammuu, kun painiketta painetaan uudelleen.
	Palaa, kun on säädetty yöajan hiljainen toiminto.
P1	Näyttää ajastetun toiminnon 1 -tilan (mukaan lukien säätöaika).
	Näyttää ajastetun toiminnon vaiheen, kun ajastettu toiminto STEP 1-5 ohjelma on säädetty.
	Palaa ajan säädön ja ajastetun toiminnon säädön aikana.
21. Merkkivalo Kuvaus
	Palaa sisäisen pumpun (pumppu 1) tai laajennuspumpun (pumppu 2) tomiessa.
	Palaa vain lämmittimen varmuustoiminnon aikana.
	Palaa, kun laite kytkeytyy tietojensäätömuodolle ja sammuu, kun laite poistuu tietojensäätömuodolta.
	Palaa, kun laite kytkeytyy huoltomuodolle ja sammuu, kun laite poistuu huoltomuodolta.
	Palaa, kun esiintyy virhe ja sammuu, kun virhe on poistettu.
	Palaa kaksi sekuntia, kun säädöt on tehty.
	Palaa kaksi sekuntia, kun säädöt ovat epäonnistuneet.

3TOIMINTOJEN KÄYTTÖ

■ Ajastimen asetus

Säädä ensin oikea aika kauko-ohjaimeen.

Toimenpiteet oikean ajan ja viikonpäivän säätöä varten (Jos päivää/aikaa ei ole säädetty, ajan ja päivän merkkivalo vilkkuu.)

(1) Kytke ajan säätömuoto painamalla TIME 📂-painiketta 4 sekuntia tai kauemmin.

- Osa SETTING svikkuu.

(2) Aseta viikonpäivä painikkeella DAY.

- Joka kerta, kun painiketta painetaan, osa ▼ muuttuu vuorotellen järjestyksessä MO → TU → ...→ SU → MO.

(3) Aseta oikea aika painikkeella TIME ja.

- Jos painikkeita pidetään painettuina kauan, oikea aika voidaan asettaa 10 minuutin jaksoissa.

(4) Aseta säätö voimaan painamalla painiketta SET ○.

■ Lämmitys tai jäähdytys

Lämmityksen tai jäähdytyksen käyttö

- Aloita lämmitys tai jäähdytys painamalla painiketta ZONE1, 2.

Lämpötila näkyy kohdan albancauko-ohjaimessa. (Kun ZONE2 on käytettävissä, säätölämpötila näkyy samanaikaisesti kohdan ZONE2 alla.)

- Lämpöpumpun toiminnan aikana tai kun sisäinen lämmitin tai tukilämmitin saa virtaa, näkyy.

- Valitse jäähdytys tai lämmitys painikkeella OPERATE MODE ⚡/♂ Joka kerta, kun painiketta painetaan, lämmitys ♣a jäähdytys kytkeytyy vuorotellen.

- Lämmitys tai jäädytys lopetetaan painamalla painiketta ZONE1, 2 . Säädetty lämpötila ja sammuvat ja lämmitys tai jäähdytys loppuu.

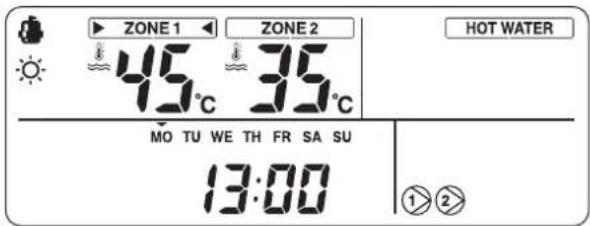

Säätölämpötila

- Paina painiketta SELECT ▶ ja valitse ▶ ZONE 1 ▶ tai ▶ ZONE 2 ▶

- Muuta lämpötilaa painikkeella TEMP.

- ZONE2-säätölämpötilan on oltava sama tai alhaisempi kuin ZONE1-säätölämpötila.

ZONE 1 ZONE 2 HOT WATER 45°C 35°C MO TU WE TH FR SA SU 13:00 ①②

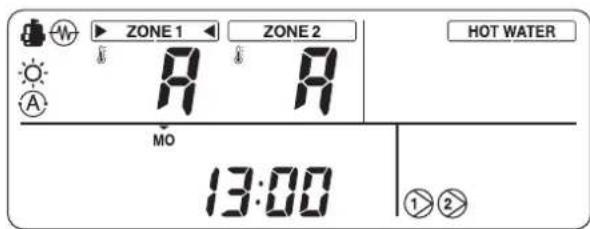

Automaattimuodon käyttö

- Säätölämpötila voidaan asettaa automaattisesti ulkoilman lämpötilan mukaan.

• Paina AUTO TEMP. -painiketta.

- Lämpötilan merkintä muuttuu merkinnälle "A" ja veden lämpötila asetetaan automaattisesti ulkoilman lämpötilan mukaisesti.

ZONE 1 ZONE 2 HOT WATER MO 13:00 ①②

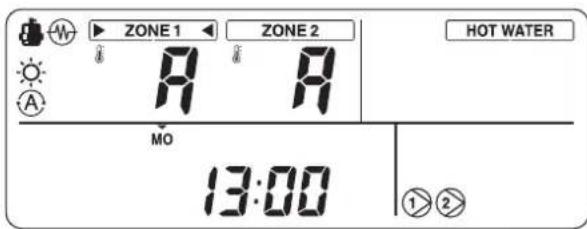

Automaattimuodon säädetyn lämpötilan korjaaminen

- Kytke automaattinen käytön säätömuoto painamalla painiketta AUTO TEMP. 4 sekunnin ajan.

- Toimintokoodin säätönäyttö tulee näkyviin. Paina painiketta TIME ▼ ▲ saadaksesi näkyviin lämpötilan välillä -5 - +5°C.

Tässä tapauksessa lämpötila näkyy merkinnällä -5, -4, -3, -2, -1, 0, 1, 2, 3, 4 tai 5.

Vain ZONE1-lämpötila näkyy.

Kun painiketta SET painetaan sen jälkeen, kun lämpötilaa on muutettu, säädetty lämpötila rekisteröityy muistiin.

- Kun painetaan painiketta TEST, rekisteröidyt tiedot asetetaan voimaan. Laite poistuu toimintokoodin säätömuodolta ja "A" tulee näkyviin näyttöön.

ZONE 1 ZONE 2 HOT WATER MO 13:00 ①②

• Joka kerta, kun painiketta AUTO TEMP. painetaan, muoto muuttaa seuraavalla tavalla:

■ Kuuma vesi

Kuumavesitoiminto

• Aloita kuumavesitoiminto painamalla painiketta HOT WATER.
• Säädetty lämpötila näkyy kohdan kauko-ohjaimessa ja palaa.
• Lämpöpumpun toiminnan aikana tai kun sisäinen lämmitin saa virtaa, tai näkyy.

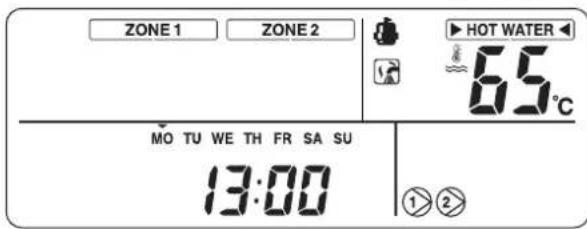

Säätölämpötila

• Paina painiketta SELECT siirtääksesi ▶ ja valitse ▶ HOT WATER
• Muuta lämpötilaa painikkeella TEMP.

■ Käytännöllisiä toimintoja

Pakkassuoja

Tämä toiminto käyttää laitetta minimikapasiteetilla, jotta saadaan estettyä putkine jäätyminen, kun laitetta ei käytetä pitkähköön aikaan esim. oltaessa poissa kotoa.

- Kun painiketta FROST PROTECTION ⑧ painetaan lämmityksen (ZONE1 tai ZONE2) aikana, ⑧ näkyy kauko-ohjaimessa ja pakkassuoja

käynnistyy minimikapasiteetilla (veden tavoitelämpötila: 15°C).

• Pakkassuojan toiminta lopetetaan painamalla FROST PROTECTION -painiketta uudelleen niin, että merkki sammuu kauko-ohjaimesta.
• Tällä toiminnolla on etusija ajastettuun toimintoon hiljaiseen toimintoon Yösäästö nähden, jotka on säädetty erikseen. Kysy asennuslikkeestä tiedot minimikapasiteetin säädöstä.

Yösäästö

Tätä toimintoa käytetään säästämään lämmitystä määritettynä aikana yöllä (nukkuma-aika jne.).

• Kun painiketta NIGHT painetaan lämmityksen (ZONE1 tai ZONE2) aikana, säkyy kauko-ohjaimessa ja yösäästö on säädetty. Säädettyä lämpötilaa alennetaan 5°C aloitus- ja lopetusajan välisenä aikana.
• Yösäästö lopetetaan painamalla NIGHT - painiketta uudelleen niin, että merkki sammuu kauko-ohjaimesta.

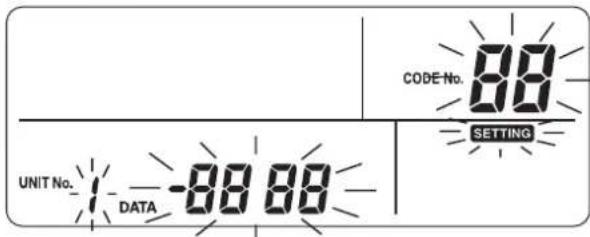

Yösäästön aloitus- ja lopetusajan säätäminen

Kytke säätömuoto painamalla painiketta NIGHT 4 sekuntia tai kauemmin yösäästön ollessa kytketty (äkyy kauko-ohjaimessa).

• Säätömuoto näkyy kauko-ohjaimessa.
• Valitse painikkeilla TEMP. ▼ ▲ säädettävä koodinumero ja aseta aloitus- ja lopetusaika painikkeilla TIME ▼ ▲ Koodinumero 0E: Aloitusaika (oletus 22) 0F: Lopetusaika (oletus 06)

- Aseta aloitus- ja lopetusaika voimaan painamalla painiketta SET ○.

- Aseta aloitus- ja lopetusaika voimaan painamalla painiketta SET ○.

- Lopeta säätömuoto painamalla painiketta TEST .

Kuuman veden tehostus

Tätä toimintoa käytetään, kun kuumavesitoiminnolle annetaan tilapäisesti etusija.

Kuumavesitoiminto suoritetaan ennen muita toimintoja esisäädetyn tavoiteajan (60 minuuttia) ja tavoitelämpötilan (75°C) rajoissa. Käytä tätä toimintoa, kun kuumavesitoimintoa ei ole käytetty pitkään aikaan tai ennen suuren kuumavesimäärän käyttämistä.

• Kun painetaan painiketta HOT WATER BOOST

, merkki üöee näkyviin kauko-ohjaimeen ja kuuman veden tehostus käynnistyy. Kun säädetty aika on kulunut tai veden lämpötila on saavuttanut säädetyn lämpötilan, kuuman veden tehostus loppuu automaattisesti.

- Ajan ja lämpötilan asetukset voidaan muuttaa arvoihin välillä 30 - 180 minuuttia ja 40 - 80°C. Kysy asennuslikkeestä tarkemmat tiedot asetuksen muuttamisesta.

Bakteerien esto

Tämä toiminto suojaa kuumavesisäiliön bakteereilta.

• Kun painetaan painiketta ANTI BACTERIA

, merkki tulee näkyviin kauko- ohjaimeen ja bakteerien estotoiminto käynnistyy.

- Bakteerisuoja pitää yllä esisäädetyn lämpötilan (75°C) säädetyn ajan (30 minuuttia), kun esisäädetty aloitusaika (22:00) saavutetaan säädetyn välin jälkeen (7 päivää).

- Aikavälin, aloitusajan ja lämpötilan ylläpitoajan asetuksia voidaan muuttaa, mutta kysy tarkemmat tiedot muuttamisesta asennusliikkeestä.

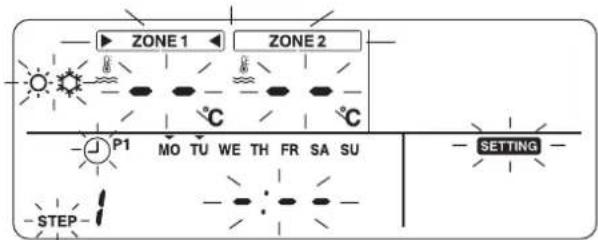

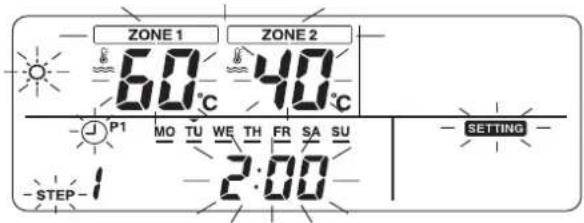

■ Toimintojen ajastus

Toimintoja voidaan ajastaa kahdeksassa STEP vaiheessa kullekin viikonpäivälle.

(Esimerkki)

- Maanantai

STEP1:

04:00 ZONE1: Lämmitys 45°C, kuuma vesi 50°C STEP2:

07:00 ZONE1: Lämmitys 50°C, kuuma vesi 45°C STEP3:

10:00 ZONE1: Lämmitys lopetetaan, kuuma vesi 45°C

STEP4:

16:00 ZONE1: Lämmitys 50°C, kuuma vesi 50°C STEP5:

23:00 ZONE1: Lämmitys 40°C, kuuma vesi 45°C

• Tiistai - Lauantai: Sama kuin Maanantaina

- Sunnuntai

STEP1:

04:00 ZONE1: Lämmitys 45°C, kuuma vesi 50°C

Ajastetun toiminnon säätö

Paina painiketta SCHEDULE ja paina painiketta SET viiden sekunnin aikana merkin vilkkuessa. Merkki -syttyy palamaan ja ajastettu toiminto alkaa toimia.

Ajastetun toiminnon peruutus

Paina painiketta SCHEDULE ja paina painiketta CL viiden sekunnin aikana merkin vilkkuessa. Merkki katoaa ja ajastettu toiminto on peruutettu.

Toimintojen ajastus

Kytke toimintojen ajastuksen säätömuoto painamalla painiketta SCHEDULE 4 sekunnin ajan.

Ajasta toiminnot suorittamalla seuraavat toimenpiteet

- Ensimmäisen toiminnon ajastus

Toimenpide: 1 2 3 4 5 6

• Olemassa olevan toiminnon ajastus

Toimenpide: 2 3 4 5 6

1 Aseta viikonpäivät.

• Joka kerta, kun painiketta DAY (painetaan, viikonpäivän kohdalla 1 Hz välein vilkkuva merkki ▼ muuttuu järjestyksessä.
• Kun kaikki päivät säädetään kerralla, kaikki päivät (MO - SU) vilkkuvat.
• Aseta säädetyt viikonpäivät voimaan painamalla painiketta SET.
• Kun säätö on tehty, merkki syttyy palamaan.

2Säädä STEP.

- Valitse säädettävä STEP vaihe painikkeella STEP ja paina painiketta SET asettaaksesi valitun STEP vaiheen voimaan.

$$ \begin{array}{l}1 \rightarrow 2 \rightarrow 3 \rightarrow 4 \rightarrow 5 \rightarrow 6 \rightarrow 7 \rightarrow 8 \rightarrow C \rightarrow L \rightarrow\1 \rightarrow \dots .\end{array} $$

• 1 - 8: Toiminnon ohjelman STEP numero
• C (Kopio): Asettaa toimintomuodon päivälle (0:00 - 23:59) samanaikaisesti.
• L (Poisto): Poistaa kaikki ajastetut toimintoasetukset (koko viikolta).

3Aseta aloitusaika.

• Aseta aloitusaika painikkeilla TIME .
- Kun esisäädetty aloitusaika on muistissa, aloitusaika näkyy.
- Jos aloitusaikaa ei ole säädetty, “--’-- --” näkyy.

4Aseta lämpötila.

• Aseta alueen ZONE1 tai ZONE2 lämpötila painikkeella SELECT ja ▶ ▶ painikkeilla TEMP. ▼ ▲
• Paina painiketta SELECT niin, ◀ ▶ että merkki ▶ syttyy palamaan muutettavalle alueelle.
• Näppäile säädettävä lämpötila painikkeilla TEMP. ▼ ▲.

5Aseta toimintomuoto.

- Aseta toimintomuoto (lämmitys tai jäähdytys) painikkeella OPERATE MODE

6Aseta säädöt voimaan.

• Aseta säädöt voimaan painamalla painiketta SET ○.
• Merkki “__” palaa säädetyn viikonpäivän alla ja merkki “OK” näkyy näytössä 4 sekunnin ajan.
• Lopeta säädöt painamalla painiketta SCHEDULE ☑.

Tietojen kopointi

Kun "C" on valittu STEP vaiheen säädön aikana, tietyn viikonpäivän asetus voidaan kopioida.

• Aseta kopointimuoto voimaan painamalla painiketta SET ○.
• Määritä kopioinnin viikonpäivä painikkeella DAY.
• Joka kerta, kun painiketta DAY painetaan, määritetyn viikonpäivän merkki vilkkuu järjestyksessä. Kun kaikki viikonpäivät vilkkuvat, tiedot voidaan kopioida kaikille viikonpäiville.
• Paina SET -painiketta. Kun merkki " " kkyy kauko-ohjaimessa 4 sekunnin ajan, säätö on tehty.

4KÄYTTÄJÄN SUORITTAMA HUOLTO

Laite tarvitsee säännöllistä huoltoa (kerran vuodessa). Ota yhteys asennuksen tehneeseen liikkeeseen. Jos ongelmia esiintyy, pyydämme ottamaan yhteyden asennuksen tehneeseen liikkeeseen tai jälleenmyyjään.

5ILMA-VESILÄMPÖPUMPUN TOIMINNOT JA TOIMINTA

3 minuutin suojatoiminto

3 minuutin suojatoiminto estää ilma-vesilämpöpumpun käynnistymisen ensimmäisten 3 minuutin aikana sen jälkeen, kun päävirtakytkin/virtakatkaisin kytketään laitteen uudelleenkäynnistämistä varten.

Virtakatko

Toiminnan aikana tapahtunut virtakatko pysäyttää laitteen toiminnan kokonaan.

- Käynnistä laite uudelleen painamalla painiketta ZONE1, 2/HOT WATER kauko-ohjaimesta.

Lämmitysominaisuudet

Huurteenpoisto

Jos ulkoyksikköön on kertynyt huurretta lämmityksen tai kuumavesitoiminnon aikana, huurteenpoisto alkaa automaattisesti (noin 2 - 10 minuuttia), jotta lämmityskapasiteetti voidaan pitää yllä.

- Huurteenpoiston aikana sulatettu vesi valuu ulkoyksikön pohjalevystä.

Lämmityskapasiteetti

Lämmityksellä laite ottaa lämpöä ulkoa ja tuo sitä sisälle huoneeseen. Tällaista lämmitysjärjestelmää kutsutaan lämpöpumppujärjestelmäksi. Jos ulkoilman lämpötila on alhainen, suosittelemme muun lämmityslaitteen käyttöä yhdessä ilma-vesilämpöpumpun kanssa.

Lumisade ja ulkoyksikön jäätyminen

• Alueilla, joilla sataa lunta, ulkoyksikön ilmanotto- ja ilmantuloaukko ovat usein lumen peittämiä tai jäässä. Jos ulkoyksikön annetaan olla lumen peittämä tai jäässä, laite saattaa mennä rikki tai sen toimintakyky olla heikko.
• Tarkkaile kylmillä alueilla, että tyhjennysletku tyhjentää veden kokonaan niin, ettei sitä jää sisälle, jotta saadaan estettyä jäätyminen. Jos vesi jäätyy tyhjennysletkuun tai ulkoyksikön sisään, se saattaa aiheuttaa koneen rikkoutumisen tai heikon toimintakyvyn.

Ilma-vesilämpöpumpun käyttöolosuhteet

Jotta ilma-vesilämpöpumppu toimisi oikein, käytä sitä seuraavassa lämpötilassa:

Jäähdytys	Ulkolämpötila : 10°C - 43°C
	Huoneen lämpötila : 18°C - 32°C (Kuivaventtiilin lämpötila)
Kuuma vesi	Ulkolämpötila : -20°C - 43°C
	Huoneen lämpötila : 5°C - 32°C
Lämmitys	Ulkolämpötila : -20°C - 25°C
	Huoneen lämpötila : 5°C - 32°C

Jos ilma-vesilämpöpumppua käytetään muissa kuin edellä mainituissa olosuhteissa, turvatoimet eivät kenties toimi.

■ Yleiset tekniset ominaisuudet

Ulkoyksikkö HWS-802H-E		HWS-1102H-E HWS-1402H-E
Tyyppi Invertteri
Toiminto Lämmitys & Jäähdytys
Lämmitys	Kapasiteetti (kW) 8,0 11,2 14,0
	Tulo (kW) 1,96 2,40 3,15
	COP 4,08 4,66 4,45
Jäähdytys	Kapasiteetti (kW) 6,0 10,0 11,0
	Tulo (kW) 2,13 3,52 4,08
	EER	2,82 2,84 2,69
Virtalähde		230 V ~
Kylmäaine		R410 A
Mitat	KxLxS (mm)	890 x 900 x 320	1 340 x 900 x 320

Vesiyksikkö		HWS-802XWHM3-E	HWS-802XWHT6-E	HWS-1402XWHM3-E	HWS-1402XWHT6-E	HWS-1402XWHT9-E
Tukilämmittimen kapasiteetti		3 kW	6 kW	3 kW	6 kW	9 kW
Virtalähde	tukilämmittimelle	230 V ~	400 V 3N ~	230 V ~	400 V 3N ~	400 V 3N ~
	kuuman veden sylinterin lämmittimelle (valinnainen)	230 V ~
Lähtöveden lämpötila	Lämmitys (°C)	20 - 55
	Jäähdytys (°C)	10 - 25
Yhdessä käytettävä yksikkö		HWS-802H-E		HWS-1102H-E/HWS-1402H-E
Mitat	KxLxS (mm)	925 x 525 x 355

Kuumavesisylinteri (valinnainen)		HWS-1501CSHM3-EHWS-1501CSHM3-UK	HWS-2101CSHM3-EHWS-2101CSHM3-UK	HWS-3001CSHM3-EHWS-3001CSHM3-UK
Veden tilavuus	litraa 1	50 210 300
Veden maksimilämpötila	(°C)	75
Sähkölämmitin	(kW)	2,75
Korkeus	(mm)	1 090	1 474	2 040
Halkaisija	(mm)	550
Materiaali		Ruostumaton teräs

6VIANMÄÄRITYS

Jos ongelmia esiintyy, pyydämme ottamaan yhteyden asennuksen tehneeseen liikkeeseen tai jälleenmyyjään.

Ongelman tarkastus Toiminta
Kauko-ohjaimessa ei näy mitään.	• Tarkasta onko virta kytketty.• Onko virtakatkaisin kytketty?
Merkintä vilkkuu.	• Päivämäärää/aikaa ei ole säädetty.• Säädä päivämäärä ja aika.
Kauko-ohjaimessa näkyy virhekoodi. • Ota yhteys	asennuksen tehneeseen liikkeeseen.
Huone ei jäähdy tai lämpene.	• Onko ajastettu toiminto kytkeytynyt?• Tarkasta onko ajastettu toiminto kytkeytynyt.
	• Onko yösäästötoiminto säädetty?• Tarkasta säätö kauko-ohjaimesta.
	• Toimiiko ilmastointilaite automaattimuodolla?• Automaattimuodolla tavoitearvo säädetään automaattisesti ulkoilman lämpötilan mukaisesti.• Automaattimuotoa voidaan säätää. Ota yhteys asennuksen tehneeseen liikkeeseen.
Kuumaa vettä ei tule.	• Onko päävesihana suljettu?• Tarkasta venttiilit.
	• Käytetäänkö kuumaa vettä liian paljon?• Jos kuumaa vettä käytetään enemmän kuin säilytyskapasiteetti, saadaan vettä, jonka lämpötila on alhaisempi kuin säädetty kuuman veden lämpötila.

Jos kysymyksiä ilmenee, pyydämme ottamaan yhteyden asennusliikkeeseen.

MUISTIO

FI

Informaatio EMC Direktiivin 2004/108/EC mukaan
(Valmistajan nimi) TOSHIBA CARRIER CORPORATION
(Osoite, kaupunki, maa)	336 Tadehara, Fuji-shi, Shizuoka-ken, 416-8521 Japani
(EU:ssa olevan maahantuojan/tukkumyyjän nimi) Toshiba Carrier UK Ltd.
(Osoite, kaupunki, maa)	Porsham Close, Belliver Industrial Estate, PLYMOUTH, Devon, PL6 7DB. Yhdistynyt kuningaskunta
