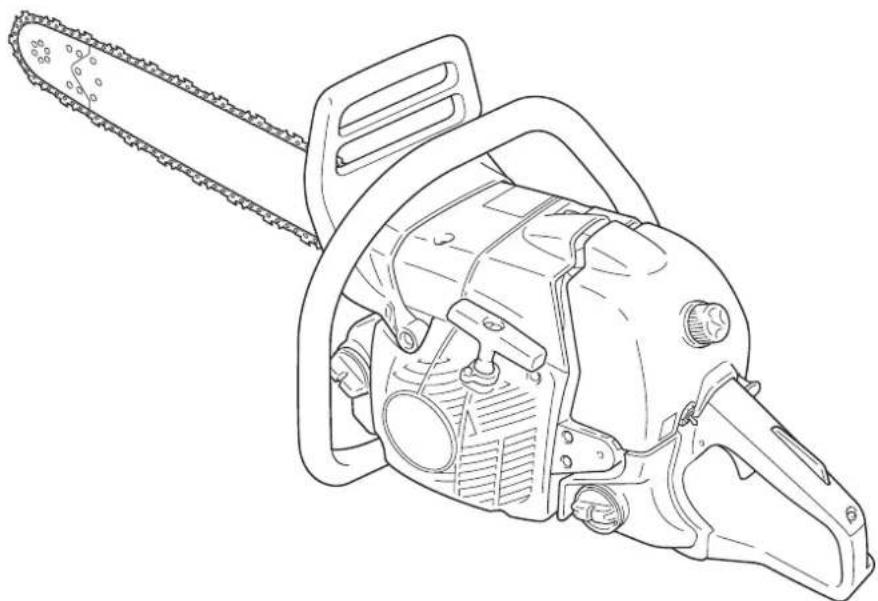

KÄYTTÖOHJE 598 Shindaiwa

(Alkuperäinen käyttöohje)

Tämä moottorisaha on tarkoitettu puiden tai puutuotteiden sahaamiseen.

Älä sahaa sillä kovaa metallia, peltiä, muovia tai muita materiaaleja, jotka eivät ole puuta.

On tärkeää, että olet ymmärtänyt kaikki turvaohjeet oikein, ennen kuin aloitat moottorisahan käyttämisen.

Moottorisahan väärinkäyttö voi aiheuttaa vakavia henkilövahinkoja.

Älä koskaan anna lasten käyttää sahaa.

Tässä käyttöohjeessa on kuvattu shindaiwa-moottorisahan turvallinen ja oikeaoppinen käyttö sekä huolto ja ylläpito.

Kun noudatat näitä ohjeita, laite pysyy hyvässä kunnosssa ja sen huoltoikä pitenee.

Säilytä tämä käyttöohje tulevaa käyttöä varten.

Jos tämä käyttöohje vioittuu, eikä sitä voi enää lukea tai se katoaa, hanki uusi käyttöohje shindaiwa-jälleenmyyjältä.

Jos vuokraat tai lainaat tämän koneen toiselle henkilölle, jonka tarkoituksena on käyttää konetta, toimita koneen mukana aina käyttöohje, joka sisältää ohjeet ja selitykset.

Jos myyt tuotteen, toimita käyttöohje sen mukana.

Tässä oppaassa olevat tekniset tiedot, kuvaukset ja kuvamateriaali ovat tarkimmat julkaisuhetkellä tiedossa olevat tiedot.

Oikeus muutoksiin pidätetään ilman ilmoitusvelvollisuutta.

Kuvamateriaali voi sisältää valinnaisia laitteistoja ja lisälaitteita, eivätkä kaikki vakiovarusteet aina välttämättä sisälly siihen.

Moottorisahan terälaippa ja sahaketju toimitetaan erillisinä.

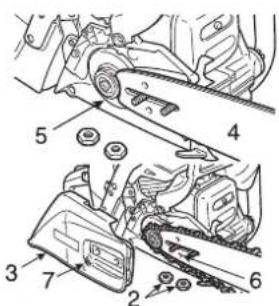

Asenna terälaippa ja ketju.

Mikäli et ymmärrä jotakin tämän käyttöohjeen osiota, ota yhteys shindaiwa-myyjään.

Valmistaja

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPANI

Valtuutettu edustaja Euroopassa

Varoituskilvet ja symbolit 4

Moottorisahan turvallinen käyttö 5

1. Yleisiä varotoimenpiteitä....5
2. Takapotkua koskevat varotoimet....7
3. Muut turvatoimet....8

Laitteen kuvaus....10

Asentaminen....11

Terälaipan ja ketjun asentaminen.... 11

Käyttäminen....12

Polttoaine ja voitelu 12
Terän voitelu....12
Talvikäyttö 12
Kylmän moottorin käynnistäminen.... 13
Lämpimän moottorin käynnistäminen.... 14
Moottori käynnissä....14
Moottorin sammuttaminen 15
Ketjun kireyden tarkistaminen.... 15
Ketjuvoitelun testaaminen.... 15
Testaus ennen sahaamista.... 15

Ketjujarrun oikea käyttö 16

Ketjujarru 16
Jarrun toiminnan tarkistaminen.... 17
Ketjujarrun vapauttaminen....17
Automaattinen ketjujarru....17

Sahaaminen....18

Yleistä 18
Puun kaataminen....19
Karsiminen....20
Katkonta 20
Puun jännittyneisyys ja puristus.... 21

Huolto-opas 22

Vianmääritys 23

Moottorisahan ylläpito....24

Huolto 26

Ilmansuodatin 26
Polttoainejärjestelmän tarkistaminen.... 26
Polttoainesuodatin 26
Öljynsuodatin 26
Sytytystulppa 26
Sylinterin jäähdytysrivat (Jäähdytysjärjestelmä) 27
Terälaippa....27
Hammaspyörä 27
Kaasutin....27
Automaattinen voitelulaite....27

Varastointi....28

Pitkäaikainen varastointi (yli 30 päivää)....28

Jätteiden hävittäminen 29

Tekniset tiedot 30

Vaatimustenmukaisuustodistus 31

Varoituskilvet ja symbolit

VAARA

VAROITUS

JOMIO

Tämä symboli ja VAARA-sana varoittavat tilanteesta, johon liittyy käyttäjän ja sivullisten vakava vammautumis- tai kuolemanvaara.

Tämä symboli ja VAROITUS-sana varoittavat tilanteesta, johon liittyy käyttäjän ja sivullisten vakava vammautumis- tai kuolemanvaara.

HUOMIO-merkki ilmoittaa mahdollisesta vaaratilanteesta, jonka laiminlyönti voi aiheuttaa lievempiä vahinkoja.

Ympyrän sisällä oleva vinoviiva tarkoittaa, että kuvan esittämä toiminto on kielletty.

HUOMAUTUS

Tämä viesti sisältää moottorisahan käyttämistä, huoltamista ja ylläpitoa koskevia ohjeita.

Symbolin muoto Symbolin kuvaus / käyttökohde Symbolin muoto Symbolin kuvaus / käyttökohde
	Lue käyttöohje huolella Ketjun voitelulaittee
	Käytä silmä-, korva- ja kuulosuojaimia		Puolipuristin
	Varoitus! Takapotkun vaara!		Kaasuttimen säätö, alakierrosnopeuden seos
	Hätäpysäytys Kaasuttimen säätö,		yläkierrosnopeuden seos
	Ketjujarrun toiminta Kaasuttimen säätö,		joutokäyntinopeus
	Öljyn ja bensiinin sekoitus Suositeltu enimmäisoneus
	Ketjuöljyn täyttö / öljypumppu Melutaso

Etsi laitteesta tämä turvakilpi.

Laitteen kuvaus -kohdassa on yksityiskohtainen laitteen kuva, jonka avulla voit etsiä laitteen turvakilvet.

Varmista, että turvakilvet ovat luettavissa ja että ymmärrät ne ja noudatat niissä annettuja ohjeita.

Jos jokin turvakilpi ei ole luettavissa, voit tilata uuden shindaiwa-jälleenmyyjältä.

3

4

5

6

Moottorisahan turvallinen käyttö

1. Yleisiä varotoimenpiteitä

Käyttöohje

• Lue moottorisahan käyttöohje huolella. Tutustu perusteellisesti moottorisahan säätöihin ja moottorisahan oikeaan käyttötapaan. Ohjeiden laiminlyönti voi aiheuttaa henkilövahinkoja.
  Jos sinulla on moottorisahaan tai sen käyttöön liittyviä kysymyksiä tai ongelmia, ota yhteys shindaiwa-myyjään.

Käyttäjän terveydentila

• Älä käytä moottorisahaa, jos olet väsynyt tai alkoholin tai huumeiden vaikutuksen alaisena.
  Moottorisahan turvallisen käytön edellytyksenä on käyttäjän hyvä fyysinen ja henkinen terveydentila.
  Huono harkintakyky tai laitteen virheellinen käyttö voi aiheuttaa vakavia tai tuhoisia seurauksia.
  Mikäli kärsit fyysisestä vaivasta, jota raskas työ voi pahentaa, kysy lisätietoja lääkäriltäsi, ennen kuin käytät moottorisahaa.
  Älä käytä laitetta, jos olet sairaana, väsynyt tai nauttinut mitä tahansa lääkettä, joka saattaa vaikuttaa näkökykyyn, motoriikkaan ja arviointikykyyn.

Henkilökohtaiset suojavarusteet

HUOMIO

Emme suosittele korvien suojaamista pumpulitupoilla.

♦ Suojaa silmät käyttämällä aina hyväksyttyjä suojalaseja.
Käytön aikana sahasta voi lentää käyttäjän kasvojen alueelle puulastuja, purua, katkeavia oksia tai muuta leikkuujätettä.
Suojalasit suojaavat rajoitetusti silmien aluetta, jos saha pääsee osumaan kasvoihin. Mikäli käyttäjän työskentelyolosuhteet edellyttävät hengittävän kasvosuojaimen käyttöä, suojalaseja on käytettävä kasvosuojaimen alla.
shindaiwa suosittelee käyttämään aina kuulosuojaimia.
Muussa tapauksessa käyttäjän kuulo voi heikentyä.
Voit välttää kuulovauriot käyttämällä joko kuulosuojaimia tai korvatulppia, jotka ovat valtuutetun viranomaisen hyväksymiä.
- Kaikkien moottorisahaa ammatikseen käyttävien henkilöiden pitäisi säännöllisesti testauttaa mahdollinen kuulon heikkeneminen.
- Käytä aina lakkia tai muuta päähinettä, kun työskentelet moottorisahalla. Käytä aina turvakypärää kaadettaessa puita, työskenneltäessä puiden alla tai kun esineitä saattaa pudota päällesi.
Käytä kestäviä ja liukumattomia suojakäsineitä, joilla saat tukevan otteen moottorisahasta ja jotka suojaavat käsiä kylmältä ja tärinältä.
Käytä turvakenkiä tai -saappaita, joissa on kärkivahvistus ja liukumaton pohja.
- Älä koskaan käytä esimerkiksi löysiä tai löysähihaisia vaatteita, aukinaisia takkeja, huiveja, solmiota, nauhoja tai ketjullisia koruja, jotka voivat tarttua moottorisahaan tai aluskasvillisuuteen.
Käytä kestäviä ja suojaavasta materiaalista valmistettuja vaatteita. Vaatteiden pitäisi olla vartalonmyötäiset mutta tarpeeksi tilavat, jotta voit liikkua vapaasti.
- Älä käytä leveälahkeisia housuja tai kääri housunlahkeita.
Lahkeet pitäisi asettaa saappaiden sisään tai lyhentää tarpeeksi lyhyiksi.
- Saatavilla on lisäksi turvallisuutta lisääviä võitä, säärisuojuksia ja turvahousuja, jotka on valmistettu ballistisesta materiaalista.
Käyttäjä vastaa itse tarpeellisten suojavarusteiden käytöstä.
- Älä koskaan käytä moottorisahaa, kun olet yksin.
Varmista, että toinen henkilö on kuuloetäisyydellä, mikäli tarvitset apua.

• Bensiini ja polttoaine ovat erittäin helposti syttyviä. Jos bensiini tai polttoaine läikkyy tai syttyy sytytysjärjestelmässä, se voi aiheuttaa palovaaran tai vakavia henkilö- ja omaisuusvahinkoja. Käsittele bensiiniä tai polttoainetta erittäin varovasti.

• Kun olet lisännyt bensiiniä tai polttoainetta, kiristä polttoainekorkki tiukasti paikalleen ja tarkista mahdolliset vuodot. Jos havaitset vuodon, korjaa se ennen laitteen käyttämistä. Muussa tapauksessa vuoto voi aiheuttaa palovaaran.

• Öljysäilion korkki

• Polttoainesäiliön korkki
  A: Kiristyssuunta

• Käytä asianmukaista polttoainekannua.

• Varmista, että saatavilla on sammutin tai lapio tulipalon varalta. Turvatoimenpiteistä huolimatta moottorisahan käyttö tai metsässä työskentely voivat aiheuttaa vaaratilanteita.
• Älä tupakoi, käsittele avotulta tai aiheuta kipinöitä polttoaineen läheisyydessä.
• Polttoainesäiliössä voi olla painetta. Löysää polttoainesäiliön korkkia varovasti ja anna paineen tasaantua, ennen kuin irrotat korkin.
• Täytä polttoainesäiliö ulkona tasaisella alustalla. Kiinnitä korkki kunnolla paikoilleen. Älä kaada polttoainetta sisätiloissa.
• Pyyhi läikkynyt polttoaine laitteen pinnasta.
• Älä koskaan lisää polttoainetta, kun moottori on vielä kuuma tai käynnissä.
• Älä varastoi moottorisahaa siten, että säiliössä on polttoainetta, sillä polttoainevuodot voivat aiheuttaa tulipalon.

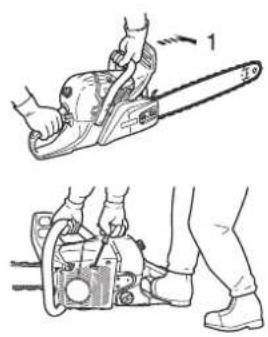

Moottorin käynnistäminen

• Siirrä moottorisaha vähintään kolmen metrin etäisyydelle polttoaineen lisäämispaikasta, ennen kuin käynnistät moottorin.
• Älä päästä sivullisia lähelle moottorisahaa, kun käynnistät sahan tai sahaat sillä. Älä päästä sivullisia tai eläimiä työskentelyalueelle. Älä anna kenenkään pitää kiinni puusta, jota sahaat.
• Älä aloita sahaamista, ennen kuin olet poistanut mahdolliset esteet työskentelyalueelta, voit työskennellä tukevasti ja olet suunnitellut perääntymisväylän kaatuvan puun luota.
• Ennen kuin käynnistät moottorin, varmista, että moottorisaha ei osu mihinkään esineeseen.
• Varmista, että kahvat ovat kuivat ja puhtaat, eikä niissä ei ole öljyä tai polttoaineseosta.
• Käytä moottorisahaa vain hyvin tuuletetuissa paikoissa. Pakokaasu, öljyhöyry (moottorisahan voitelujärjestelmästä) tai sahauspöly ovat vahingollisia terveydelle.

Kuljetus

1. Terälaipan suojus
2. Kun kuljetat moottorisahaa, käytä asianmukaista terälaipan suojusta.
3. Kanna moottorisahaa siten, että moottori on sammutettu, terälaippa ja sahaketju ovat takana ja äänenvaimennin on poispäin käyttäjästä.

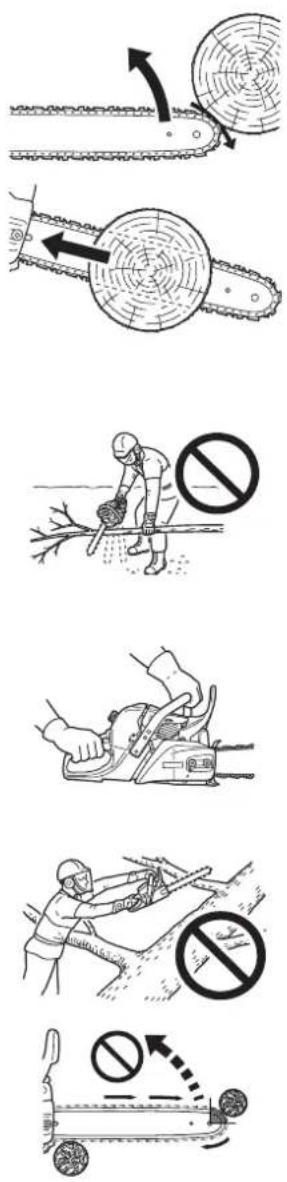

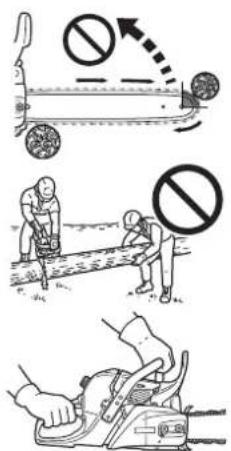

2. Takapotkua koskevat varotoimet

VAARA

Takapotkua koskevat varotoimet moottorisahan käyttäjille: takapotku voi aiheutua, kun terälaipan nokka tai kärki osuu johonkin esteeseen tai puu puristuu kiinni moottirisahaan sahaamisen aikana.

Joissakin tapauksissa kärkikontakti voi aiheuttaa salamannopean käänteisen reaktion, jolloin terälaippa nousee ylös ja työntyy kohti käyttäjää (tätä kutsutaan kierteiseksi takapotkuksi). Kun moottorisahaa painetaan terälaipan yläosan myötäisesti, terälaippa voi iskeytyä nopeasti taaksepäin käyttäjää kohti (tätä kutsutaan pitkittäiseksi takapotkuksi).
- Molemmissa tapauksissa käyttäjä voi menettää otteensa sahasta, ja liikkuva ketju voi osua häneen, mikä voi aiheuttaa vakavia henkilövahinkoja. Moottorisahan käyttäjän on noudatettava useita turvatoimia välttääkseen onnettomuudet tai loukkaantumiset. - Kun ymmärrät takapotkun muodostumisen periaatteen, voit vähentää tai estää yllättävät vaaratilanteet. Yllättävät tilanteet voivat aiheuttaa onnettomuuksia. Kierteinen takapotku voidaan estää varmistamalla, että suojaamaton laipan kärki ei osu mihinkään esteeseen tai maahan.
- Älä käytä moottorisahaa yhdellä kädellä! Jos moottorisahaa käytetään yhdellä kädellä, seurauksena voi olla käyttäjän, avustajien tai sivullisten vakavia henkilövahinkoja. Varmista moottorisahan kunnollinen hallinta käyttämällä sitä kahdella kädellä, joista toinen on liipaisimella. Muussa tapauksessa seurauksena voi olla sahan liukuminen, joka voi aiheuttaa otteen herpaantumisen ja henkilövahinkoja.
- Tartu sahaan tukevasti molemmilla käsillä. Pidä oikealla kädellä kiinni takakahvasta ja vasemmalla etukahvasta, kun moottori on käynnissä. Käytä tukevaa otetta, jossa peukalot ja muut sormet kiertyvät tiukasti sahan kahvojen ympärille. Tukeva ote auttaa vähentämään takapotkua ja hallitsemaan sahan liikettä. Sahaa on aina hallittava kahdella kädellä.
- Älä kurkota tai leikkaa rinnankorkeuden yläpuolelta.

- Varmista, että leikattavalla alueella ei ole esteitä. - Älä anna terälaipan nokan koskettaa tukkiin, oksaan tai muuhun esteeseen, johon voit osua käyttäessäsi sahaa. - Suurilla kierrosnopeuksilla leikkaaminen voi vähentää takapotkun todennäköisyyttä. - Toisaalta osakaasulla tai pienillä kierrosnopeuksilla leikkaaminen voi auttaa hallitsemaan sahaa paremmin vaikeissa tilanteissa ja vähentää takapotkun todennäköisyyttä. - Noudata valmistajan antamia moottorisahan teroitus- ja ylläpito-ohjeita. - Käytä vain valmistajan määrittämiä, korvaavia terälaippoja ja ketjuja tai terälaippojen ja ketjujen hyväksyttyjä vastineita.

3. Muut turvatoimet

Tärinä ja kylmyys

On todettu, että nk. Raynaudin tauti aiheuttaa joillekin henkilöille sormien verenkiertohäiriöitä tärinän ja kylmyyden seurauksena.

Siksi shindaiwa-moottorisahassa on tärinäeristimet, jotka on suunniteltu vähentämään kahvojen aiheuttamaa tärinää.

Altistuminen kylmyydelle ja tärinälle voi aiheuttaa sormien pistelyä ja muita kipuoireita, joita seuraa valkosormisuus ja sormien tunnottomuus.

Suosittelemme noudattamaan seuraavia varotoimia, koska sairauden aiheuttavaa altistumisen vähimmäistasoa ei tunneta.

• Pukeudu lämpimästi ja varmista, että erityisesti pään ja kaulan alue, jalat ja nilkat sekä kädet ja ranteet pysyvät lämpiminä.
  Ylläpidä verenkiertoa pitämällä säännöllisesti taukoja ja tekemällä niiden aikana käsien jumppaliikkeitä.
  Älä tupakoi työskentelyn aikana.
• Rajoita työtuntien määrää. Yritä sisällyttää jokaiseen työpäivään muitakin työtehtäviä kuin moottorisahalla työskentelyä.
• Jos havaitset sormissasi kipua, punoitusta ja turvotusta sekä niitä seuraavaa valkosormisuutta ja tunnottomuutta, ota yhteys lääkäriin, ennen kuin jatkat altistumista kylmälle ja tärinälle.

Toistuvaan rasitukseen liittyvät vammat (RSI)

On todettu, että sormien, käsien, käsivarsien ja olkapäiden lihasten ja jänteiden toistuva ylirasittuminen voi aiheuttaa näiden alueiden turvotusta, heikkoutta, tunnottomuutta ja kovia kipuja.

Voit vähentää oireita noudattamalla seuraavia ohjeita:

Vältä työskentelyasentoja, joissa ranteet koukistuvat, venyvät tai kiertyvät. Yritä sen sijaan säilyttää työskentelyasento, jossa ranteet ovat suorina. Tartu moottorisahaan koko kädellä, ei pelkästään peukalolla ja etusormella
Vähennä toistoa ja anna käsien levätä pitämällä säännöllisesti taukoja.
Vähennä toistuvien liikkeiden nopeutta ja voimaa.
♦ Venyttele käsien ja käsivarsien lihaksia.
- Ota yhteys lääkäriin, jos havaitset pistelyä, tunnottomuutta tai kipua sormissa, käsissä, ranteissa tai käsivarsissa.

Koneen toiminta

VAROITUS

Moottorisahaan ei saa tehdä mitään muutoksia.

shindaiwa-yhtiön moottorisahamalleissa saa käyttää ainoastaan shindaiwa-yhtiön toimittamia tai erikseen hyväksymiä lisälaitteita ja osia.

Vaikka jotkin hyväksymättömät lisälaitteet toimivat shindaiwa-laitteen kanssa, niiden käyttö voi todellisuudessa olla erittäin vaarallista.

- Älä käytä moottorisahaa, jos se on vaurioitunut tai säädetty väärin, tai jos moottorisahaa ei ole koottu kunnolla ja turvallisesti.

Älä käytä moottorisahaa, jonkä äänenvaimennin on viallinen tai löysässä.

Varmista, että sahaketjun liike pysähtyy, kun kaasuliipaisimen lukitsin vapautetaan.

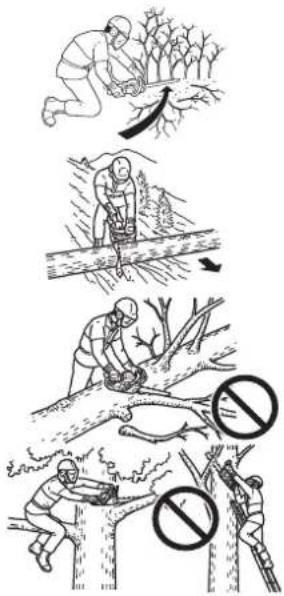

Sahaaminen

HUOMIO

Älä kosketa kuumaa sylinterikantta tai äänenvaimenninta moottorisahan käytön jälkeen.

- Älä sahaa puuta moottorisahalla, ellet ole saanut tarvittavaa opetusta.

- Älä pidä moottorisahaa lähellä itseäsi moottorin käydessä.

♦ Ole erityisen varovainen, kun sahaat pienikokoisia pensaita ja puuntaimia.

Ohut leikkuumateriaali voi tarttua sahan ketjuun ja kimmota kohti käyttäjää tai horjuttaa käyttäjän tasapainoa.

Seiso rinteessä sahattavan tai karsittavan rungon yläpuolella, koska sahattavat puut voivat vieriä alaspäin.

- Kun sahaat puuta, jonka kuidut ovat jännittyneitä, varo ponnahtavia oksia.

Ne voivat kimmota puusta tai moottorisahasta, kun puun kuitujen jännitys vapautuu.

- Sahaaminen tikapuilta on erittäin vaarallista.

Tikapuut voivat kaatua ja voit menettää moottorisahan hallinnan.

Älä karsi oksia hartiatason yläpuolelta.

Jätä tällainen karsiminen ammattilaisille.

♦ Pidä molemmat jalat tukevasti maassa.

Älä työskentele asennossa, jossa jalkasi eivät kosketa maata.

- Sammuta moottori, ennen kuin lasket sahan alas.

Sahaamiseen

- Moottorisahan turvallisen käytön edellytyksenä ovat kunnossa oleva saha, käyttäjän hyvä harkintakyky ja eri sahaustilanteissa käytettävien menetelmien tunteminen.

- Älä anna sahaa henkilölle, joka ei ole lukenut käyttöohjetta tai ymmärtänyt siinä olevia ohjeita.

Käytä moottorisahaa vain puun tai puutuotteiden sahaamiseen.

Älä sahaa kovaa metallia, peltiä, muovia tai muita materiaaleja, jotka eivät ole puuta.

Huollot

- Kaikki muut kuin käyttöohjeessa mainitut huoltotoimenpiteet on annettava ammattitaitosen huoltohenkilökunnan suoritettaviksi.

(Jos esimerkiksi vauhtipyörä tuetaan kytkimen poistamisen yhteydessä väärällä työkalulla, vauhtipyörän rakenne voi vaurioitua tai haljeta.)

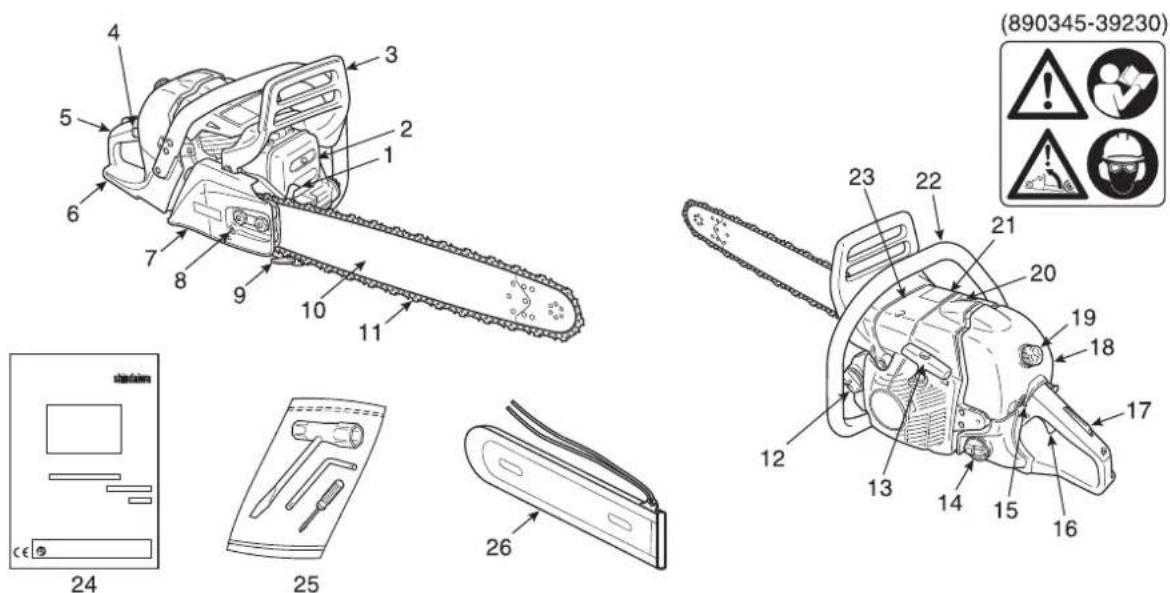

Laitteen kuvaus

1. Kuorituki - Terälaipan asennuskohdassa oleva laite, joka toimii kiertopisteenä puuhun tai pölkkyyn.
2. Äänenvaimennin - Äänenvaimennin säätelee pakoääntä ja estää kuumien hiilihiukkasten poistumisen äänenvaimentimesta.
3. Käsisuoja - Etukahvan ja ketjun välissä oleva suojus, joka suojaa kättä ja auttaa hallitsemaan sahaa, jos käsi lipeää kahvasta. Suojusta käytetään ketjujarrun aktivoimiseen ja sahaketjun pyörimisliikkeen pysäyttämiseen.
4. Rikastimen säätönuppi - Käytetään kylmäkäynnistyksen yhteydessä polttoaineen / ilman sekoituksen rikastuttamiseen kaasuttamisessa.
5. Takakahva (oikea käsi) - Moottorikotelon takana oleva tukikahva.
6. Takapotkusuoja - Takakahvan alaosassa oleva ulkoneva tuki, joka suojaa kättä ketjun rikkoutuessa tai irrotessa.
7. Kytkinsuojus - Suojakansi, joka suojaa terälaippaa, sahaketjua, kytkintä ja hammaspyörää, kun sahaa käytetään.
8. Ketjun kireydensäätö - Laite, jolla säädetään ketjun kireyttä.
9. Ketjusieppo - Kieleke, joka on suunniteltu suojaamaan käyttäjän oikeaa kättä, jos ketju katkeaa tai irtoaa terälaipasta sahauksen aikana.
10. Terälaippa - Osa, joka tukee ja ohjaa sahaketjua.

11. Ketju - Ketju, joka toimii sahaustyökaluna.

12. Öljysäiliön korkki - Sulkee öljysäiliön.

13. Käynnistyskahva - Käynnistimen kahva, jota käytetään moottorin käynnistämisessä.
14. Polttoainesäiliön korkki - Sulkee polttoainesäiliön.
15. Sytytysvirran katkaisin - Laite sytytysjärjestelmän kytkemiseen ja katkaisemiseen ja siten moottorin käynnistämiseen ja sammuttamiseen.
16. Kaasuliipaisin - Laite, jonka käyttäjä aktivoi sormella ja jolla säädetään moottorin nopeutta.
17. Kaasuliipaisimen lukitsin - Turvavipu, joka on painettava alas ennen kaasuliipaisimen aktivointia, jolloin voidaan estää kaasuliipaisimen aktivoituminen vahingossa.
18. Ilmanpuhdistimen kansi - Suojaa ilmanpuhdistinta.
19. Suodatinkotelon kiinnitysruuvi - Käytetään ilmanpuhdistimen kannen asentamiseen.
20. Puolipuristin - Laite, jolla alennetaan sylinterin puristuspainetta käynnistyksen helpottamiseksi.
21. Varoituskilpi - Osanumero 890345-39230
22. Etukahva (vasen käsi) - Moottorikotelon edessä oleva tukikahva.
23. Sylinterin suojakansi - Jäähdytysilman ritilä. Suojaa sylinteriä, sytytystulppaa ja äänenvaimenninta.
24. Käyttöohje - Toimitetaan laitteen mukana. Lue ennen käyttöä ja säilytä tulevaa tarvetta varten. Opettele moottorisahan oikea ja turvallinen käyttöteknikka.
25. Työkalut-13 x 19 mm T-avain (ruuvitaltta / sytytystulpan hylsy -yhdistelmä), L-avain ja pieni ruuvitaltta.
26. Terälaipan suojus - Poistettava suojus, joka suojaa terälaippaa ja sahaketjua kuljetuksen aikana ja silloin, kun saha ei ole käytössä.

Asentaminen

Terälaipan ja ketjun asentaminen

VAROITUS

Varmista oma turvallisuutesi pysäyttämällä moottori aina ennen seuraavia toimenpiteitä.

HUOMIO

1. Laitteen pitäisi olla kylmä, kun teet siihen säätöjä.
2. Käytä aina suojakäsineitä, kun käsittelet ketjuja.
3. Älä käytä laitetta, jonka ketju on löysällä.

HUOMAUTUS

Siirrä ketjujarrun vipu (etummainen takapotkusuoja) kokonaan taakse, kun poistat tai asennat moottorisahan kytkinsuojuksen.

1. Vapauta ketjujarru
2. Kaksi mutteria
3. Kytkinsuojus

Asenna terälaippa ja ketju seuraavasti.

• Avaa kaksi mutteria ja irrota kytkinsuojus.

• Asenna laippa ja liu'uta kohti kytkintä helpottaaksesi ketjun asentamista.

• Terälaippa

• Kytkin

• Laipan aukko

• Kireydensäätö

• Ketjun kiristyssuunta

• Asenna saha kuvan mukaisesti.
  (Varmista, että leikkuuterät osoittavat oikeaan suuntaan)

Vapauta ketjujarru ja asenna kytkinsuojus terälaipan nastoihin.
Kiristä kaksi mutteria sormin.
Varmista, että ketjun kireydensäädin asettuu laipan aukkoon.

- Pidä laipan kärkeä ylöspäin ja käännä säädintä myötäpäivään, kunnes ketju asettuu tiiviisti laipan alaosaa vasten.

A: Oikea kireys
B: Väärä kireys

• Kiristä molemmat mutterit siten, että laipan kärki on ylöspäin.
  ♦ Vedä ketju laipan ympäri käsin.
  Löysää säätöä, jos havaitset jonkin kohdan olevan liian tiukassa.

Käyttäminen

Polttoaine ja voitelu

HUOMIO

Kun avaat polttoainesäiliön korkin, löysää kantta aina ensin varovasti ja odota, kunnes säiliön paine tasaantuu, ennen kuin poistat korkin.

• Polttoaine on sekoitus tavallista bensiiniä ja ilmajäähdytteisiin moottoreihin tarkoitettua laadukasta kaksitahtiöljyä.
  Suosittelemme vähintään 95-oktaanisen lyijyttömän bensiinin käyttöä.
  Älä käytä polttoainetta, joka sisältää metyylialkoholia tai yli 10 % etyylialkoholia.
• Suositeltava sekoitussuhde on 50 : 1 (2 %) ISO-L-EGD-standardi (ISO/CD13738), JASO FC, FD-laatu ja shindaiwa 50 : 1 öljyä.
• Älä sekoita polttoainetta moottorin polttoainesäiliössä.
• Varo läikyttämästä bensiiniä tai öljyä.
  Läikkynyt polttoaine on aina pyyhittävä pois.
• Käsittele bensiiniä varoen, koska se on erittäin helposti syttyvää.
• Käytä polttoaineen varastointiin vain hyväksyttyä astiaa.
• Käsittele bensiiniä varoen, koska se on erittäin helposti syttyvää.
• Käytä polttoaineen varastointiin vain hyväksyttyä astiaa.

Terän voitelu

Ketjun oikea voitelu moottorisahan käytön aikana minimoi ketjun ja terälaipan välistä kitkaa ja pidentää ketjun käyttöikää.

Käytä vain erityistä, korkealaatuista ketjuöljyä.

Älä käytä jäte- tai kierrätysöljyä, sillä ne voivat vahingoittaa öljypumppua.

Hätätilanteessa moottoriöljyn käyttö on sallittu lyhytaikaisesti.

SAE 30...kesällä

SAE 10...talvikäyttö tai erittäin pihkaisen puun leikkaaminen

Talvikäyttö

HUOMAUTUS

• Kun laitetta käytetään normaalissa käyttölämpötilassa, aseta ilmansuljin alkuperäiseen asentoon.

• Muussa tapauksessa moottori voi ylikuumeta.
  Siirrä ilmansuljin suljettuun asentoon, kun ulkolämpötila on 5 °C tai alhaisempi.

• Ilmanpuhdistimen kansi

• Ilmansuljin
• Kylmän sään asento (vedä auki)
• Lämpimän sään asento (työnnä kiinni)
  Estä kaasuttimen toimintahäiriöt käyttämällä ilmansuljinta talvella.
  Irrota ilmanpuhdistimen kansi.
  ♦ Vedä ilmansuljin kylmän sään asentoon.
• Kun laitetta käytetään normaalissa käyttölämpötilassa, palauta (työnnä) ilmansuljin alkuperäiseen asentoon.
• Irrota ilmanpuhdistimen kansi.
• Vedä ilmansuljin kylmän sään asentoon.
• Kun laitetta käytetään normaalissa käyttölämpötilassa, palauta (työnnä) ilmansuljin alkuperäiseen asentoon.

Kylmän moottorin käynnistäminen

VAROITUS

• Kun rikastimen vivusta on vedetty ja vipu on palautettu alkuperäiseen asentoonsa, kaasu jää hieman auki (lukitusasento).
• Jos moottori käynnistetään tästä lukitusasennosta, ketju alkaa pyöriä. Älä käynnistä moottoria, ennen kuin ketjujarru on aktivoitu.

HUOMIO

1. Kun olet käynnistänyt moottorin, vapauta kaasuvivun lukitus puristamalla kevyesti kaasuliipaisimesta.
   Vedä etummainen takapotkusuoja välittömästi kohti käyttäjää. (Ketjujarru VAPAUTETTU-asennossa)
2. Älä lisää moottorin nopeutta, kun ketjujarru on aktivoituna.
3. Käytä ketjujarrua vain moottorin käynnistyksen yhteydessä tai hätätilanteissa.
4. Älä käytä kaasuvivun lukitusta sahaamiseen. Käytä sitä ainoastaan, kun käynnistät moottorin.

HUOMAUTUS

Älä vedä käynnistysnarua ulos maksimiasentoon. Älä anna käynnistyskahvan iskeytyä takaisin suojukseen.

1. Ketjujarru AKTIVOITU-asennossa
2. Sytytysvirran katkaisin (TOIMINNASSA)
3. Puolipuristin
4. Rikastimen käyttövipu (SULJETTU)

5. Rikastimen käyttövipu (AUKI)

6. Täytä polttoainesäiliö polttoaineseoksella. Polttoainetta ei saa lisätä polttoainesäiliön kaulan tason yli.

7. Täytä ketjuöljysäiliöön voiteluainetta.
8. Paina takapotkusuoja eteen. (Ketjujarru AKTIVOITU-asennossa)

♦ Nosta sytytysvirran katkaisin ylös.

♦ Paina puolipuristinta.

♦ Vedä rikastimen vipu kokonaan ulos.

• Pidä moottorisahaa tukevasti.
• Varmista, että terälaippa ja sahaketju eivät koske mihinkään, kun käynnistät sahan.
• Vedä käynnistyskahvasta useita kertoja, kunnes kuulet ensimmäisen käynnistymisäänen.

- Työnnä rikastimen vipu kokonaan sisään. - Paina puolipuristinta ja vedä vedä uudelleen käynnistyskahvasta.

Lämpimän moottorin käynnistäminen

1. Ketjujarru AKTIVOITU-asennossa

2. Varmista, että säiliöissä on polttoainetta ja ketjuöljyä.

3. Paina takapotkusuoja eteen. (Ketjujarru AKTIVOITU-asennossa)
   ♦ Nosta sytytysvirran katkaisin ylös.
   ♦ Paina puolipuristinta.

4. Pidä moottorisahaa tukevasti.
   ♦ Vedä käynnistyskahvasta.
   Voit käyttää tarvittaessa rikastinta, mutta kun kuulet ensimmäisen käynnistymisäänen, vapauta kaasuvivun lukitus ja rikastin vetämällä kevyesti kaasuliipaisimesta. Kun rikastimen vivusta on vedetty ja vipu on palautettu alkuperäiseen asentoonsa, kaasu jää hieman auki (lukitusasento).

Moottori käynnissä

1. Ketjujarru VAPAUTETTU-asennossa

2. Kaasuliipaisimen lukitsin

3. Kaasuliipaisin

4. Kun moottori on käynnistynyt, anna sen käydä joutokäynnillä muutaman minuutin ajan.

5. Vedä etummainen takapotkusuoja välittömästi kohti käyttäjää. (Ketjujarru VAPAUTETTU-asennossa)

6. Lisää moottorin kierroslukua puristamalla varovasti kaasuliipaisinta.

7. Ketjun liike käynnistyy, kun moottorin kierrosluku on noin 4000 kierrosta minuutissa.
8. Varmista moottorin kiihtyminen ja sahaketjun sekä terälaipan voitelu.
9. Älä käytä moottoria tarpeettomasti korkealla kierrosnopeudella.
   ♦ Varmista, että sahaketjun liike pysähtyy, kun kaasuliipaisin vapautetaan.

Moottorin sammuttaminen

HUOMAUTUS

Jos moottori ei pysähdy, pysäytä se vetämällä rikastimen vipu kokonaan ulos. Ennen kuin käynnistät moottorin uudelleen, palauta yksikkö valtuutetulle shindaiwajälleenmyyjälle sytytysvirran katkaisimen tarkastusta ja korjausta varten.

1. Kaasuliipaisin

2. Sytytysvirran katkaisin

Vapauta kaasuliipaisin ja anna moottorin käydä joutokäynnillä.
♦ Työnnä sytytysvirran katkaisin alas.

Ketjun kireyden tarkistaminen

VAROITUS

Kun tarkistat ketjun kireyttä, varmista ensin, että moottori on sammutettu.

HUOMAUTUS

Löysennä aina kytkinsuojuksen mutterit, ennen kuin käännät ketjun kireydensäätöä. Muussa tapauksessa kytkinsuojus ja säädin voivat vaurioitua.

• Ketjun kireys pitäisi tarkistaa säännöllisesti työskentelyn aikana ja korjata tarvittaessa.
• Kiristä ketju mahdollisimman kireälle siten, että sen voi silti vetää helposti käsin laippaa myöten.

Ketjuvoitelun testaaminen

• Pidä ketjua kuivan pinnan yläpuolella ja avaa kaasu puolittaiselle nopeudelle 30 sekunnin ajaksi.
  Kuivalla pinnalla pitäisi näkyä ohut, ketjusta lentäneestä öljystä muodostuva viiva.

Testaus ennen sahaamista

♦ Tutustu moottorisahaan, ennen kuin aloitat varsinaisen sahaamisen.
- Harjoittele moottorisahan käyttöä sahaamalla ensin pieniä puita tai karsimalla kaadettuja puita useita kertoja.
- Älä päästä muita ihmisiä tai eläimiä työskentelyalueelle.
Useita käyttäjiä - Säilytä turvaetäisyys, jos kaksi tai useampia käyttäjiä työskentee yhdessä yhtäaikaisesti.

Ketjujarrun oikea käyttö

VAARA

Takapotkuliiike on erittäin vaarallinen.

Jos laipan kärki koskettaa esimerkiksi puuta, terälaippa iskee välittömästi takaisin.

Ketjujarru vähentää takapotkun aiheuttamien vaurioiden mahdollisuutta.

Tarkista aina ennen käyttöä, että ketjujarru toimii kunnolla.

HUOMAUTUS

• Harjoittele laitteen käyttöä ja aktivoi jarru vapauttamalla etummainen takapotkusuoja leikatessa pienikokoisia puita.
  ♦ Varmista aina ennen jokaista työtehtävää, että jarru toimii oikein.
  Jos ketjujarru on tukkiutunut puulastuista, jarrun toiminta heikentyy hieman. Pidä laite aina puhtaana.
• Älä lisää moottorin nopeutta, kun ketjujarru on kytkettynä.
  ♦ Ketjujarrua käytetään hätätilanteissa.
  Älä käytä sitä, ellei käyttö ole täysin välttämätöntä.
• Kun käytät käynnistyksen yhteydessä kaasuvivun lukitusta, pidä ketjujarru paikallaan. Kun moottori on käynnistynyt, vapauta jarru välittömästi.
• Älä koskaan testaa jarrua alueella, jossa on bensiinihöyryjä.

Ketjujarru

Ketjujarrun tehtävänä on katkaista ketjun pyöriminen takapotkun jälkeen.

Se ei estä tai vähennä takapotkua.

Älä luota siihen, että ketjujarru suojaa takapotkun vaikutuksilta.

Vaikka laitteessa on ketjujarru, luota aina omaan harkintakykyysi ja käytä oikeita sahausmenetelmiä, ikään kuin laitteessa ei olisi ollenkaan ketjujarrua.

Normaalissa käytössä ja oikein huollettunakin jarrun vasteaika voi pitkittyä.

Jarrun kyky suojella käyttäjää voi heikentyä seuraavissa tilanteissa:

• Sahaapidetään virheellisesti ja liian lähellä käyttäjää.
  Takapotkullike voi olla liian nopea, jotta edes täydellisesti huollettu jarru voisi toimia ajoissa.
• Käyttäjän käsi ei välttämättä yllä tarttumaan takapotkusuojaan. Jarrusta ei pystytä vetämään.
• Puutteellinen huolto pidentää jarrun pysäytysaikaa, mikä heikentää jarrutustehoa.
  Koneiston osiin kertynyt lika, rasva, öljy tai piki voivat pidentää pysäytysaikaa.
• Aktiivisen jarrujousen kuluminen ja jarru- / kytkinrummun ja tappien kuluminen voivat pidentää jarrun pysäytysaikaa.
  ♦ Vaurioitunut takapotkusuoja ja -vipu voivat estää jarrun toimimisen.

Jarrun toiminnan tarkistaminen

1. Aseta moottorisaha maahan.
2. Pidä molemmin käsin kiinni kahvasta ja kiihdytä moottoria yläkierrosnopeuteen käyttämällä kaasuliipaisinta.
3. Käytä ketjujarrua kääntämällä vasenta rannetta etummaista takapotkusuojaa vasten samalla kun tartut etukahvaan.
4. Ketju pysähtyy välittömästi.
5. Vapauta kaasuliipaisin.

Jos ketju ei pysähdy välittömästi, vie saha korjattavaksi shindaiwa-jälleenmyyjälle.

Ketjujarrun vapauttaminen

- Ketjujarru vapautuu, kun etummainen takapotkusuoja on vedetty kokonaan kohti käyttäjää.

Automaattinen ketjujarru

TÄRKEÄÄ

Kun tarkistat automaattisen ketjujarrun toiminnan, käytä pehmeäpintaista materiaalia, kuten puuta iskun muodostamiseen, jotta saha ei vahingoittuisi.

1). Terälaipan pää sijoitetaan noin 40 cm:n korkeudelle.
2). Takakahvasta pidetään kevyesti kiinni oikealla kädellä.

Automaattinen ketjujarru pysäyttää sahaketjun liikkeen siten, että terälaipan päässä aiheutuva takapotku aktivoi automaattisesti ketjujarrun.

Varmista automaattisen ketjujarrun toimiminen seuraavasti:

1. Sammuta moottorisahan moottori.
2. Käytä etu- ja takakahvaa (tartu niihin kevyesti) siten, että terälaippa on mahdollista sijoittaa 40 cm:n korkeudelle kuvan osoittamalla tavalla.
3. Irrota vasen käsi varovasti etukahvasta ja anna terälaipan kärjen pudota alla olevaa materiaalia vasten (esim. puuta).
   (*pidä samalla oikealla kädellä kevyesti kiinni takakahvasta)
4. Isku kohdistuu jarruvipuun, joka käyttää ketjujarrua.

Sahaaminen

VAARA

Älä anna terälaipan nokan tai kärjen osua mihinkään moottorin käydessä. Näin estät takapotkun.

Yleistä

Sahaa saa käyttää kaikissa olosuhteissa vain yksi henkilö kerrallaan.

Käyttäjän on toisinaan vaikea huolehtia omastakin turvallisuudestaan, joten hän ei saa ottaa vastuulleen avustajan turvallisuutta.

Kun olet oppinut sahan käyttämisen perustekniikan, paras apuväline työskentelyssä on hyvä harkintakyky.

Kannattele sahaa oikein seisomalla sahan vasemmalla puolella ja pitämällä vasemmalla kädellä kiinni etukahvasta, jolloin pystyt käyttämään kaasuliipaisinta oikean käden sormilla.

Ennen kuin yrität kaataa puuta, harjoittele sahan käyttöä leikkaamalla pieniä tukkeja tai karsimalla kaadettuja puita.

Tutustu kunnolla sahan säätimiin ja reaktiotapoihin.

Käynnistä moottori ja varmista, että se käy kunnolla.

Avaa kaasutin kokonaan auki puristamalla liipaisinta.

Aloita sitten sahaaminen.

Sahaa ei tarvitse painaa voimakkaasti alaspäin, jotta se sahaisi.

Jos saha on teroitettu kunnolla, sahaaminen pitäisi olla melko vaivatonta.

Jos sahaa painetaan liian kovaa, moottori hidastuu ja sahaaminen vaikeutuu.

Jotkin materiaalit voivat vahingoittaa moottorisahan koteloa.

(Esimerkki: palmuhappo, Iannoitteet jne.)

Estä kotelon vahingoittuminen poistamalla varovasti kytkimen ja terälaipan alueelle kertynyt sahauspuru.

Pese vedellä.

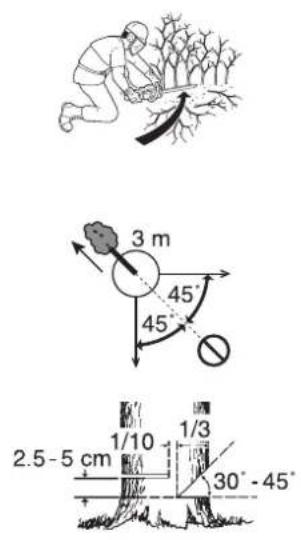

Puun kaataminen

Kaatuva puu voi vahingoittaa kaikkia sen tiellä olevia esteitä, kuten autoja, taloja, aitoja, sähkölinjaa tai toista puuta.

On olemassa keinoja, joiden avulla puu voidaan kaataa haluttuun paikkaan.

Ensin on kuitenkin päätettävä, mihin kohtaan puu kaadetaan!

Puhdista puun ympärillä oleva alue ennen sahaamista.

Tasapainon on säilyttävä työskentelyn aikana, ja käyttäjän on pystyttävä työskentelemään ilman, että saha osuu mihinkään esteisiin.

Valitse seuraavaksi perääntymisreitti.

Kun puu alkaa kaatua, peräänny vähintään kolme metriä 45 asteen kulmassa kaatosuuntaan. Näin estät rungon takapotkun kannosta.

Aloita sahaaminen puun kaatumispuolelta.

♦ Lovi: 1/3 läpimitasta ja 30° - 45°:n kulma
♦ Vastasahaus: 2,5 - 5 cm loven yläpuolelle
♦ Sahaamaton pitopuu: 1/10 läpimitasta

Leikkaa puuhun kaatolovi, joka on noin 1/3 puun läpimitasta.

Tämän loven kohta on tärkeä, koska puu yrittää "kaatua" loveen.

Kaatosahaus tehdään loven vastakkaiselle puolelle.

Tee kaatosahaus asettamalla kuorituki 2,5 - 5 cm loven alaosan yläpuolelle.

Lopeta sahaaminen noin 1/10 loven sisäreunan läpimitasta, jolloin leikkaamaton puuosa toimii saranana.

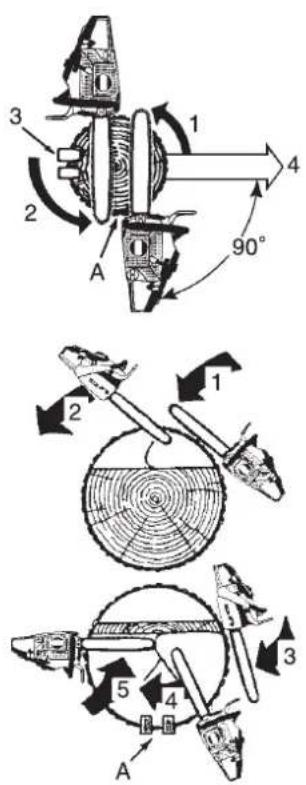

1. Kaatolovet
2. Vastasahaus
3. Kiilat (jos tilaa)
4. Kaato
   A: Jätä 1/10 läpimitasta saranaksi

Älä yritä leikata kaatoloven läpi lopullisessa sahauksessa.

Kaatoloven ja kaatosahauksen väliin jäävä sahaamaton puu toimii puun kaatuessa saranana ja ohjaa puun kaatumaan haluttuun suuntaan.

Kun puu alkaa kaatua, pysäytä sahan moottori ja aseta saha maahan.

Peräänny nopeasti.

Ison puun kaataminen

1. Kaatolovet
2. Pistosahaus
3. Vastasahaus
4. Pistosahaus
5. Kaatosahaus
   A: Kiilat

Kun kaadat suuria puita, joiden läpimitta on yli kaksi kertaa laipan suuruinen, aloita kaatolovien leikkaaminen toiselta puolelta ja vedä saha loven läpi toiselle puolelle.

Aloita vastasahaus puun toiselta puolelta käyttämällä kuoritukia.

Kierrä sahaa siten, että tälle puolelle muodostuu haluamasi sarana.

Poista sitten saha toista sahaamista varten.

Aseta saha ensimmäiseen loveen erittäin varovasti estääksesi takapotkun.

Lopullinen sahaus tehdään siirtämällä sahaa eteenpäin loveen asti.

Karsiminen

HUOMIO

Älä sahaa rinnankorkeuden yläpuolelta.

Kaatuneen puun karsiminen muistuttaa paljolti katkontaa.

Älä koskaan karsi oksaa, joka tukee painoasi.

Varo, että sahan kärki ei osu muihin karsittaviin puihin.

Käytä aina molempia käsiä.

Kun sahaat, älä pidä sahaa pään yläpuolella tai laippaa pystysuorassa asennossa.

Jos saha aiheuttaa takapotkun, et ehkä pysty tällöin hallitsemaan sahaa tarpeeksi hyvin estääksesi mahdolliset vahingot.

Ota huomioon puun painon jakautuminen

1. Jätä tukipuut viimeisiksi.
2. Liu'uta rungon alle tukipuita.

Katkonta

HUOMIO

Seiso rinteessä runkojen yläpuolella.

Katkominen tarkoittaa tukin tai kaatuneen puun sahaamista pienempiin paloihin.

Katkomiseen voidaan hyödyntää muutamaa perussääntöä.

Pidä molemmat kädet koko ajan kahvoilla.

Tue tukit, mikäli mahdollista.

Kun sahaat mäessä tai rinteessä, seiso aina tukkien yläpuolella.

Älä seiso puun päällä.

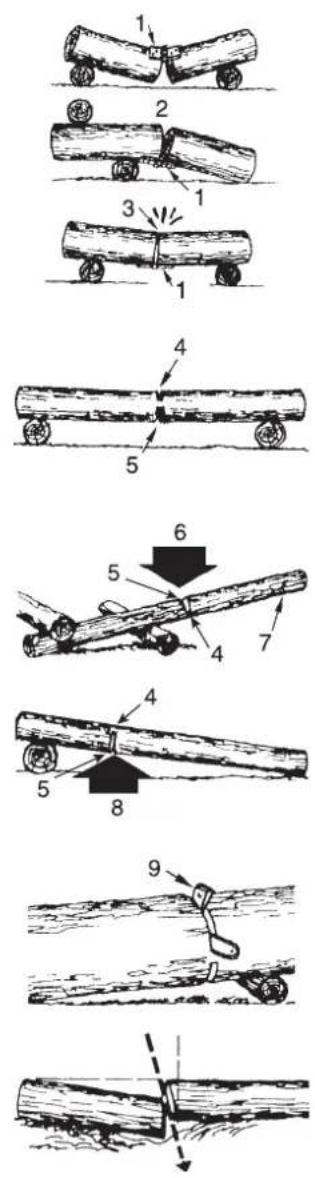

Puun jännittyneisyys ja puristus

VAROITUS

Älä käytä kaasuvivun lukitusta sahaamiseen.

HUOMIO

Jos arvioit jännittyneisyyden ja puristuspaineen väärin ja sahaat väärältä puolelta, puu puristuu terälaippaan ja ketjuun ja jumittaa ketjun.

Jos kiihdytät moottoria, kun ketju on jumissa, kytkin voi palaa.

Jos ketju jää jumiin, eikä saha irtoa leikkuukohdasta, älä yritä vetää sitä väkisin pois.

Pysäytä saha ja laajenna leikkuukohtaa kiilan avulla.

Älä käytä sahaa väkisin, jos se on jumissa.

Älä paina sahaa väkisin leikkuukohtaan.

Tylsän sahan käyttö on vaarallista ja kuluttaa leikkuuteriä huomattavasti.

Ketjun tylsyys on helppo havaita, jos sahatessa syntyy puulastujen sijaan hienoa sahauspurua.

Maassa olevaan puun runkoon kohdistuu jännitettä ja puristuspainetta painopisteen mukaan. Jos puu on tuettu molemmista päistä, puristus kohdistuu yläpuoleen ja jännite alapuoleen. Kun sahaat näiden tukipisteiden välistä, tee ensimmäinen leikkaus alaspäin noin 1/3 puun läpimitasta.

Tee toinen leikkuu ylöspäin ensimmäiseen leikkuuseen asti.

Kova kuormitus

1. 1/3 läpimitasta. Halkeamisen välttämiseksi.
2. Viimeistele sahaus.

Jos puu on tuettu vain toisesta päästä, tee ensimmäinen leikkuu ylöspäin ja sahaa noin 1/3 puun läpimitasta.

Tee toinen leikkuu alaspäin ensimmäiseen leikkuuseen asti.

Tukin päältä

1. Alas
2. Tukematon pää

Tukin alta

1. Ylös
2. Kiila

Sahaa kulmittain, jos yksi osa voi asettua toisen päälle.

Huelto-opas

Osa Huoltotoimenpide Sivu Ennen käyttöä Kuukausittain
Ilmansuodatin Puhdistus / vaihto 26 •
Polttoainejärjestelmä Tarkastus 26 •
Polttoainesuodatin Tarkastus / puhdistus / vaihto 26 •
Öljynsuodatin Tarkastus / puhdistus / vaihto 26 •
Sytytystulppa Tarkastus / puhdistus / säätö / vaihto 26 •
Jäähdytysjärjestelmä	Tarkastus / puhdistus	27	•
Terälaippa	Tarkastus / puhdistus	27	•
Hammaspyörä	Tarkastus / vaihto 27 •
Kaasutin	Säätö / vaihto ja säätö	27		•
Äänenvaimennin	Tarkastus / kiristys / puhdistus	-	•
Ketjujarru	Tarkastus / vaihto 16 •
Käynnistysnaru	Tarkastus	-	•
Ruuvit, pultit ja mutterit	Tarkastus / kiristys / vaihto	-	•

TÄRKEÄÄ

Yllä olevat huoltovälit ovat enimmäismääriä.

Tarpeenmukaiset huoltovälit määräytyvät todellisen käytön ja käyttäjän oman käyttökokemuksen mukaan.

Vianmääritys

Ongelma			Syy Ratkaisu
Moottori - vaikea käynnistää- ei käynnisty
Moottori käy vain vähän aikaa	Kaasuttimessa on polttoainetta	Kaasuttimessa ei ole polttoainetta	Polttoainesuodatin tukossaPolttoaineputki tukossaKaasutin	Puhdista tai vaihda uuteenPuhdistaOta yhteys shindaiwa-myyjään
	Polttoainetta sylinterissä	Sylinterissä ei polttoainetta	Kaasutin	Ota yhteys shindaiwa-myyjään
		Äänenvaimentimeen on päässyt polttoainetta	Liian rikas polttoaineseos	Avaa rikastinPuhdista / vaihda ilmansuodatinSäädä kaasutinOta yhteys shindaiwa-myyjään
	Kipinöitä tulpan johdon päässä	Tulpan johdon päässä ei kipinöitä	Sytytysvirran katkaisin ei toiminnassaSähkövika	Käynnistä katkaisinOta yhteys shindaiwa-myyjään
	Tulpassa kipinöitä	Tulpassa ei kipinöitä	Väärä sytytystulpan kärkiväliNoessaPolttoaineessaViallinen sytytystulppa	Säädä 0,6 - 0,7 mmPuhdista tai vaihda uuteenPuhdista tai vaihda uuteenVaihda tulppa
Moottori ei käynnisty			Sisäinen moottoriongelma	Ota yhteys shindaiwa-myyjään
Moottori käynnissä	Sammuu tai kiihtyy huonosti • Ilmansuodatin likainenPolttoainesuodatin likainenPolttoaineventtiili tukossaSytytystulppaKaasutinJäähdytysjärjestelmä tukossaPakokaasun poisto / äänenvaimennin tukossa		Puhdista tai vaihda uuteenPuhdista tai vaihda uuteenPuhdistaPuhdista ja säädä / vaihdaSäädäPuhdistaPuhdista

VAROITUS

• Kaikki muut kuin käyttöohjeessa mainitut huoltotoimenpiteet on annettava ammattitaitosen huoltohenkilökunnan suoritettaviksi.
• Polttoainehöyryt ovat erittäin helposti syttyviä ja voivat aiheuttaa tulipalon ja / tai räjähdyksen. Älä koskaan testaa sytytysvirtaa maadoittamalla sytystulppaa lähelle sylinterin tulpan aukkoa, sillä se voi aiheuttaa vakavia henkilövahinkoja.

Moottorisahan ylläpito

VAROITUS

Sammuta moottori ennen ketjun teroittamista. Käytä aina suojakäsineitä, kun käsittelet ketjua.

HUOMIO

Seuraavat viat lisäävät takapotkun riskiä huomattavasti.

1) Terähampaan kulma liian suuri
2) Terähampaan sivun teroituskulma liian pieni
3) Viilan halkaisija liian pieni
4) Korkeusero liian suuri

HUOMAUTUS

Nämä kulmia koskevat ohjeet viittaavat Oregon 73LGX- ja Carlton A2LM -sahaketjuihin. Jos käytät muita sahaketjuja, noudata niiden valmistajien ohjeita.

- Oikein viilattujen leikkuuterien tiedot ovat alla. A: Terähampaan kulma A2LM; 30°, 73LGX; 25°

B: Terähampaan sivun teroituskulma A2LM; 80°-90°, 73LGX; 60°

C: Terähampaan teroituskulma A2LM; 60°, 73LGX; 50°

D: Korkeusero A2LM; 0,71 mm, 73LGX; 0,64 mm

E: Korkeus

1. Vasen leikkuri
2. Hihna
3. Oikeanpuoleinen leikkuuterä
4. Korkeusero
5. Vetolenkki
6. Niitti

Älä koskaan käytä moottorisahaa, jonka ketju on tylsä tai vaurioitunut. Tutki, ovatko leikkuuterät vaurioituneet, jos ketjua on leikattaessa painettava huomattavasti, tai se tuottaa purua puulastujen sijaan. Ketjun teroittamisen tarkoituksena on pitää ketjun koko käyttöiän ajan samat kulmat ja profiilit, jotka ovat olleet ketjussa alun perin. Aina kun lisäät moottorisahaan polttoainetta, tarkista samalla, onko ketju vaurioitunut tai kulunut.

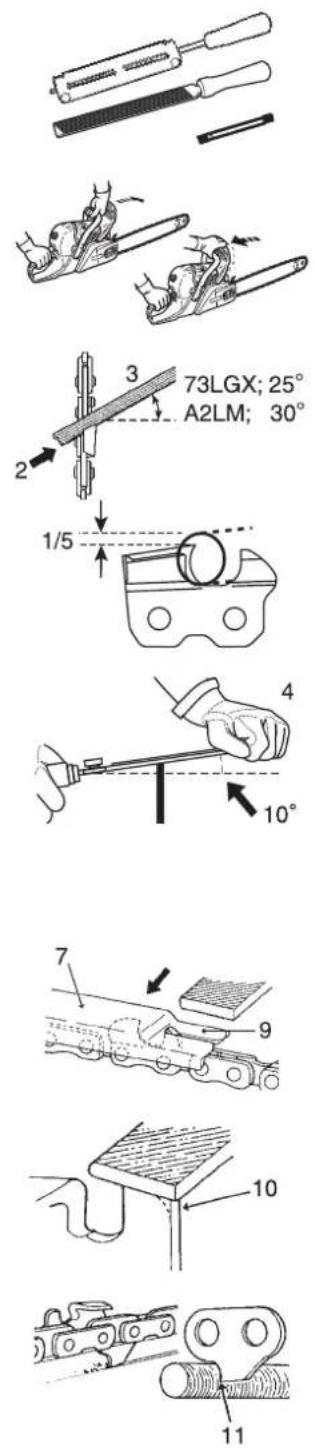

♦ Teroitus Ketjun teroittamiseen tarvitset: pyöröviilan, viilaustelineen, lattaviilan ja mittatyökalun. Teroittaminen on helpompaa, kun käytät oikean kokoista viilaa (5,6 mm:n pyöröviila) ja viilaustelinettä.

Lisätietoja oikeankokoisista työkaluista saat shindaiwa-myyjältä.

1. Lukitse ketju - paina etummaista takapotkusuojaa eteenpäin. Pyöritä ketjua vetämällä etummainen takapotkusuoja etukahvaa kohti.

2. Ketjussa on vaihtoehtoisesti vasemman- tai oikeanpuoleiset leikkuuterät. Teroita aina sisältä ulospäin.

3. Pidä viilaustelineen kulmat samassa linjassa ketjuun ja viillaa leikkuuterän takaosaa, kunnes vaurioitunut alue (terähampaan sivu ja terähammas) on poistettu.

4. Pidä viilaa kallistettuna 10° ylöspäin.

5. Varo koskemasta viilalla vetorattaaseen.

6. Teroita pahiten vaurioitunut leikkuuterä ensin ja teroita kaikki muut leikkuuterät samaan pituuteen.

7. Syvyyssäätö määrittää sahan tuottaman puulastun paksuuden. Syvyyssäätö on pidettävä oikeana koko ketjun käyttöiän ajan.

8. Kun leikkuuhampaan pituutta vähennetään, syvyyssäätöohjaimen korkeus muuttuu, ja sitä on madallettava.

9. Aseta syvyyssäätöohjain paikalleen ja viilaa pois ylimääräinen osa.

10. Pyöristä syvyyssäätöohjaimen etuosa mahdollistaaksesi pehmeän leikkauksen.

11. Vetolenkin tehtävänä on poistaa puru terälaipan urasta. Siksi vetolenkin alareuna on pidettävä terävänä.

Kun ketjun säätö on valmis, levitä siihen öljyä ja puhdista viilatut kohdat kunnolla ennen käyttöä.

Jos ketju on viilattu laipassa, lisää siihen tarpeeksi öljyä ja puhdista viilatut kohdat pyörittämällä ketjua hitaasti, ennen kuin käytät sahaa uudelleen.

Jos moottorisahaa käytetään niin, että uraan on jäänyt viilausjätettä, ketju ja terälaippa voivat vaurioitua ennenaikaisesti.

Jos ketju likaantuu esimerkiksi pihkasta, puhdista se kerosiinilla ja upota öljyyn.

- Jos sinulla on moottorisahaan tai sen käyttöön liittyviä kysymyksiä tai ongelmia, ota yhteys shindaiwa-myyjään.

llmansuodatin

1. Suodatinkotelon kiinnitysruuvi
2. Ilmanpuhdistimen kansi
3. Ilmansuodatin

♦ Tarkista ennen jokaista käyttökertaa.

Löysää suodatinkotelon kiinnitysruuvia, ja poista ilmanpuhdistimen kansi ja ilmansuodatin. Poista pöly varovasti, puhdista paineilmalla tai vaihda ilmansuodatin.

- Asenna ilmansuodatin ja kansi takaisin paikoilleen.

Polttoainejärjestelmän tarkistaminen

• Tarkista ennen jokaista käyttökertaa.
• Kun olet lisännyt polttoainetta, varmista että polttoainetta ei ole valunut tai läikkynyt polttoaineputkesta, polttoaineletkun läpivientikumista tai säiliön korkin lähelle.
• Polttoaineen vuotaminen tai läikkyminen voi aiheuttaa palovaaran. Lopeta moottorisahan käyttö välittömästi ja ota yhteys myyjään vian tarkastamista tai korjaamista varten.

Polttoainesuodatin

VAARA

Bensiini ja polttoaine ovat erittäin helposti syttyviä. Käsittele bensiiniä tai polttoainetta erittäin varovasti.

1. Polttoainesuodatin
2. Polttoainesäilion korkki
   ♦ Tarkista säännöllisesti.
3. Älä päästä polttoainesäiliöön pölyä.
4. Jos suodatin on tukossa, moottorin käynnistäminen vaikeutuu tai se toimii epänormaalisti.
5. Poimi polttoainesuodatin polttoaineen tuloaukon kautta käyttämällä apuna rautalankaa tai vastaavaa.
6. Jos suodatin on likainen, vaihda se uuteen.
7. Jos polttoainesäilion sisäpuoli on likainen, se voidaan puhdistaa huuhtelemalla säiliö bensiinillä.

Öljynsuodatin

1. Öljynsuodatin

2. Öljysäilion korkki

3. Tarkista säännöllisesti.

4. Älä päästä öljysäiliöön pölyä.
5. Tukkeutunut öljysuodatin heikentää voitelujärjestelmän toimintaa.
6. Poimi suodatin öljyntäyttöaukosta rautalangan tai muun apuvälineen avulla.
7. Jos suodatin on likainen, puhdista se bensiinillä tai vaihda uuteen.
8. Jos öljysäiliön sisäpuoli on likainen, voit puhdistaa sen huuhtelemalla säiliön bensiinillä.

Sytytystulppa

*Sytystulpan hattu: 0,6 - 0,7 mm

♦ Tarkista säännöllisesti.
- Tavallinen sytytystulpan kärkiväli on 0,6 - 0,7 mm.
- Korjaa sytytystulpan kärkiväli, jos se on suurempi tai pienempi kuin vakioväli.
♦ Kiristysmomentti: 15 - 17 N•m (150 - 170 kgf•cm)

Sylinterin jäähdytysrivat (Jäähdytysjärjestelmä)

• Tarkista säännöllisesti.
♦ Tukkiutuneet rivat voivat aiheuttaa moottorin jäähdytyksen heikentymisen.
- Poista pöly ja lika ripojen välistä, jolloin jäähdytysilma pääsee kulkemaan vapaasti.

Terälaippa

HUOMAUTUS

Jos vaihdat terälaipan tai sahaketjun, kysy lisätietoja shindaiwa-myyjältä.

1. Ura 2. Öljyaukko 3. Terälaippa 4. Hammaspyörä

2. Puhdista ennen käyttöä.

3. Puhdista terälaipan ura esimerkiksi pienellä ruuvitaltalla.
4. Puhdista öljyaukot rautalangalla.
   Käännä terälaippaa ympäri säännöllisesti.
5. Ennen kuin asennan terälaipan, tarkista hammaspyörä ja kytkin ja puhdista laipan asennusalue.
   Vaihda kulunut hammaspyörä ja kytkin uuteen.

Hammaspyörä

*Kuluma: 0,5 mm

Viallinen hammaspyörä voi aiheuttaa sahaketjun ennenaikaisen vaurioitumisen tai kulumisen.
- Vaihda hammaspyörä uuteen, kun se on kulunut 0,5 mm tai enemmän.
♦ Tarkista hammaspyörä, kun asennat uuden ketjun.
Vaihda kulunut hammaspyörä uuteen.

Kaasutin

HUOMIO

Kun käynnistät moottorisahan, joutokäyntinopeuden säädin (T) on säädettävä siten, että sahaketju ei pyöri.

Jos kaasuttimessa on toimintavikoja, ota yhteys myyjään.

L: Alakierrosnopeuden seoksen säädin

H: Yläkierrosnopeuden seoksen säädin

T: Joutokäyntinopeuden säätö

• Älä säädä kaasutinta, ellei se ole välttämätöntä.
  Säädä kaasutin noudattamalla seuraavia ohjeita:
• Käännä alakierrosnopeuden seoksen säädintä (L) ja yläkierrosnopeuden seoksen säädintä (H) vastapäivään, kunnes ne pysähtyvät.
• Käynnistä moottori ja anna sen käydä korkealla joutokäynnillä, kunnes se on lämmin.
• Käännä joutokäyntinopeuden säädintä (T) vastapäivään, kunnes sahaketjun liike pysähtyy.
• Käännä joutokäyntinopeuden säädintä (T) vielä puoli kierrosta.
• Kiihdytä täydelle teholle ja tarkista sujuva siirtyminen joutokäynniltä täydelle kaasulle.

Automaattinen voitelulaite

1. Öljyn säätöruuvi 2. Vähennä 3. Lisää

2. Automaattisen voitelulaitteen öljynkulutusmääräksi on tehtaalla säädetty noin 7 mL/min 7000 kierroksella minuutissa.

3. Jos haluat lisätä tehoa, käännä säätöruuvia vastapäivään. Kun säätöruuvi osuu pysäytttimeen ja pysähtyy, kyseessä on suurin mahdollinen säätö. (13 mL/min, 7000 r/min)
4. Älä käännä säätöruuvia säädön maksimi- tai minimirajan yli.

Varastointi

Pitkäaikainen varastointi (yli 30 päivää)

VAROITUS

Älä varastoi moottorisahaa paikassa, jossa polttoainehöyryt voivat tiivistyä tai olla kosketuksissa avotuleen tai kipinöihin.

HUOMAUTUS

Säilytä tämä käyttöohje tulevaa käyttöä varten.

Kun varastoit moottorisahaa pitkään (yli 30 päivää), tee aina seuraavat varastoinnin ylläpitotoimenpiteet:

1. Tyhjennä polttoainesäiliö kokonaan ja poista polttoaine kaasuttimesta vetämällä useita kertoja käynnistinlaitteen kahvasta.
2. Käytä polttoaineen varastointiin vain hyväksyttyä astiaa.
3. Aseta sytytysvirran katkaisin STOP-asentoon.
4. Poista laitteen ulkopinnalle kertynyt rasva, öljy, lika ja sahausjäte.
5. Tee kaikki vaaditut voitelu- ja huoltotoimenpiteet säännöllisesti.
6. Kiristä kaikki ruuvit, pultit ja mutterit.
7. Irrota sytytystulppa ja kaada sylinteriin sytytystulpan aukosta 10 mL puhdasta kaksitahtimoottoriöljä.

A. Aseta puhdas vaate sytytystulpan aukon päälle.
B. Vie öljy sylinteriin vetämällä käynnistinlaitteen kahvasta kaksi tai kolme kertaa.
C. Katso mäntää sytytystulpan reiästä.

Vedä käynnistinlaitteen kahvasta hitaasti, kunnes mäntä on ylimmässä kohdassaan.

1. Asenna sytytystulppa (älä kytke sytytyskaapelia).
2. Aseta terälaipan suojus ketjun ja terälaipan päälle ennen varastointia.
3. Varastoi kuivassa, pölyttömässä paikassa lasten ja muiden luvattomien käyttäjien ulottumattomissa.

Jätteiden hävittäminen

• Hävitä jäteöljy paikallisten säädösten mukaisesti.
• Laitteen muoviosiin on merkitty niiden materiaalikoodit. Koodit viittaavat alla oleviin materiaaleihin. Hävitä kyseiset muoviosat paikallisten säädösten mukaisesti.

Merkintä Materiaali
>PA6-GF< Nailon 6 - lasikuitu
>PP-GF< Polypropeeni - lasikuitu
>PE-HD< Polyeteeni

♦ Jos et tiedä, miten jäteöljy tai muoviosat pitäisi hävittää, kysy lisätietoja shindaiwamyyjältä.

Tekniset tiedot

Tyyppi		598
Ulkomitat:Pituus × Leveys × Korkeus mm 448 × 246 × 292
Paino:Saha ilman terälaippaa ja ketjua, tyhjät säiliöt kg 5,9
Tilavuus:PolttoainesäliöKetjun voiteluöljysäliöPolttoaine (sekoitussuhde)Öljy (Ketjuöljy)	mLmL	565300Tavallinen bensiini.Suosittelemme vähintään 95 oktaanisen lyijyttömän bensiinin käyttöä.Älä käytä polttoainetta, joka sisältää metylyialkoholia tai yli 10 % etylyialkoholia.50 : 1 (2 %) ISO-L-EGD-standardi (ISO/CD13738), JASO FC, FD-laatu ja shindaiwa 50 : 1 öljyä.Erityinen ketjuöljy tai moottoriöljy
Terälaipan pituus:Kaikki terälaipan määritetyt ja käytettävät leikkauspituudet	mm 400	450, 500, 600
Kejtu:Määritetty kaltevuusMääritetty mitta (vetolenkkien tiheys)Terälaipan tyyppiTerälaipan mittaKetjun tyyppiVoitelu	mmmmcmmm	9,53 (3/8 tuumaa)1,47 (0,058 tuumaa)40, 45, 50, 60 (shindaiwa)1,47 (0,058 tuumaa)Carlton A2LMOregon 73LGXSäädettävä automaattinen öljypumppu
Hammaspyörä:Hampaiden määritetty lukumäärä 7
Moottori:TyyppiKaasutinMagneettoSytytystulppaKäynnistinVoimansiirtoPuolipuristinMoottorin iskutilavuusVarren maksimijarruteho (ISO 7293:n mukaan)Moottorin suurin suositeltu kierrosnopeus terälaitteen kanssaSuositeltu moottorin joutokäyntinopeus	mL (cm3)kWr/minr/min	Ilmajäähdytteinen 2-tahtinen yksisylinterinenKalvotyyppinenVauhtipyörämagneetto, CDI-järjestelmäNGK BPMR8YKäynnistinlaiteAutomaattinen keskipakoiskytkinJa59,83,0125002800
Polttoaineen kulutus:Polttoaineen kulutus moottorin enimmäistehollaErityinen polttoaineen kulutus moottorin enimmäisteholla	kg/hg/(kW•h)	1,47481
Äänenpaineen taso:(ISO 22868) LpAeq= dB(A) 102,3
Taattu melutaso:(2000/14/EY) LWAav=	d	B(
Ketjujarru:(ISO 6535) Keskimääräinen jarrutusaika huippunopeudella	s	0 , 0 7
Tärinä:(ISO 22867) Ilmoitetut arvot anveqEtukahvaTakakahva	m/s2m/s2	4,36,1
Muut laitteet:Etummainen takapotkusuoja,		Taaimmainen takapotkusuoja,Kaasuliipaisimen lukitsin, Ketjusieppo, Ketjujarru,Tärinänvaimennin, Kuorituki

Vaatimustenmukaisuustodistus

Vakuutamme täten, että shindaiwa-moottorisaha, malli 598 (598 /EC1, 598 /EC1-20), täyttää seuraavat mallikohtaiset vaatimukset.

Neuvoston direktiivit:

2004/108/EY, muutosten mukaisesti

98/37/EY

(ja 2006/42/EY: 29. päivänä joulukuuta 2009), muutosten mukaisesti

2002/88/EY, muutosten mukaisesti

2000/14/EY, muutosten mukaisesti

Yhdenmukaisuus on määritetty ANNEX V-liitteen mukaisesti.

Mitattu äänenvoimakkuuden taso: 113 dB(A)

Taattu melutaso: 116 dB(A)

Noudatettava standardi:

EN ISO 14982

ISO 11681-1 (2004)

Sarjanumero: 36001001 ja suuremmat

Valtuutettu edustaja Euroopan yhteisössä, valtuutettu kokoamaan teknisen tiedoston:

Mr. Philip Wicks

Laite on läpäissyt CE-merkinnän hyväksyntätestit, jotka on suorittanut:

Laite on saanut seuraavan mallikohtaisen rekisteröintinumeron: TI(E)/MD(2) - ECTE/185/28092009

Tekninen asiakirja: TCF 1-65-2

1. päivänä octubreta 2009

Kazushige QyurO

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPANI

PUHELIN: 81-428-32-6118. FAKSI: 81-428-32-6145.

K. OYURI

Pääjohtaja

Laadunvalvontayksikkö

YAMABIKO CORPORATION

7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPANI PUHELIN: 81-428-32-6118. FAKSI: 81-428-32-6145.

shindaiwa

FI

X750 - 012 76 1

X750 326-090 1
