KÄYTTÖOHJE 240 Exerfit

EXERFIT

BRUKSANVISNING

for

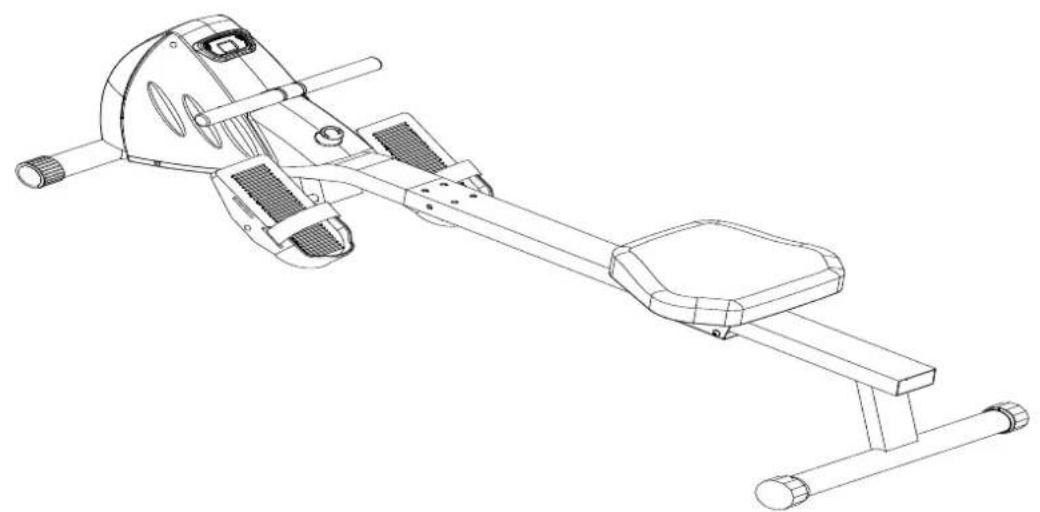

Exerfit 240 Rower

Technical line drawing of a mechanical exercise machine (no text or symbols)

BUILT FOR HEALTH

INNEHÅLL

MONTERINGSDELAR 4

MONTERINGSTILLBEHÖR 5

LISTA ÖVER DELAR....5

BRUKSANVISNING 9

SEDD FRAMIFRÅN....9

SPECIFICATION....9

VIKTIGT BETRÄFFANDE SERVICE....10

BESTÄLLNING AV RESERVDELAR....10

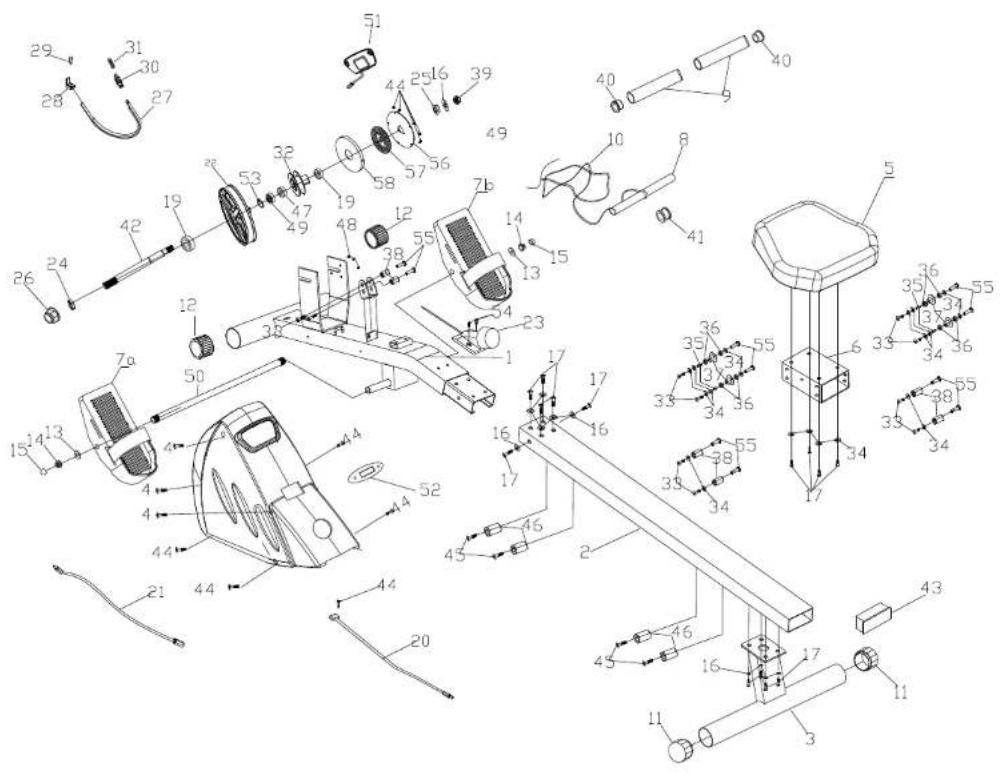

MONTERINGSDELAR

HUVUDRAM (1)	SKENA (2)
PEDALAXEL (50)NYLONMUTTER (14)BRICKA (13)	BAKRE STABILISATOR (3)
PEDAL (7a&b)	SÄTE (5)

MONTERINGSTILLBEHÖR

∅8 x ∅19 x 1,5 bricka (16) - 10	M8 x 15 mm built (17) - 10
Mutterhätta (15) - 2	Skruvmejsel-210x1314x15x19
Sexkantsnyckel

No	Delens namn	Specifikation	Ant.
11	Bakre stånghätta	hjulhätta ∅50	2
12	Främre stånghätta		2
13	Bricka	∅13*∅26	2
14	Nylonmutter	1/2"	2
15	Mutterhätta	19	2
16	Bricka	∅8*∅19*1,5	11
17	Skruv	M8*15	14
18	Plastskydd		1
19	Lager	6000Z	2
20	Sensorvajer		1
21	Förlängningsvajer		1
22	Balanshjul		1
23	Spänningsvajer		1
24	BC-mutter	3/8"	1
25	Smort lager	8*13*7	1
26	Mutter	3/8"	1
27	Rem		1
28	Klämma för rem		1
29	Skruv	4*10	1

No	Delens namn	Specifikation	Ant.
41	Litet hjul		1
42	Axel på balanshjul	∅9,98*115	1
43	Stångplugg	40*80	1
44	Skruv	M4*16	10
45	Skruv	6*12	4
46	Plastdistansbricka		4
47	Lager	6203	1
48	Skruv	5*12	3
49	Envägslager		1
50	Axel för pedal		1
51	Dator		1
52	Gummidyna		1
53	C-klämma		1
54	Skruv	5*16	2
55	Skruv	M6*27	10
56	Skydd för fjäder	3000	1
57	Fjäder		1
58	Fjäderbox	3000	1

MONTERINGSANVISNINGAR

PACKA UPP KARTONGEN OCH KONTROLLERA ATT ALLA DELAR FINNS MED. KASTA INTE EMBALLAGET FÖRRÄN DU HAR TAGIT UT ALLT. (MONTERA IHOP PRODUKTEN MED HJÄLP AV DEN MEDFÖLJANDE INSEXNYCKELN.)

Steg 1.

Anslut den bakre stabilisatorn (3) till skenan (2) och fäst med fyra ø8*ø19*1,5-brickor (16) och fyra M8*15-bultar (17).

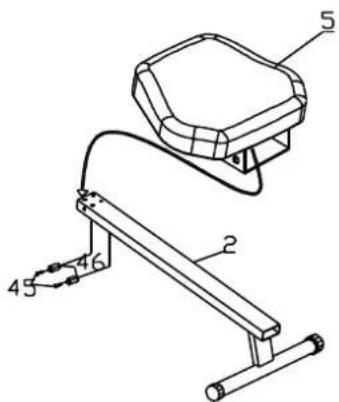

	Steg 2.A. Ta först av de två M6*12-bultarna (45) och två pluggarna (46) med sexkantsnyckeln.B. Låt därefter sätet (5) glida på skenan (2), och fäst sedan de två M6*12-bultarna (45) och två pluggarna (46) med sexkantsnyckeln.A.

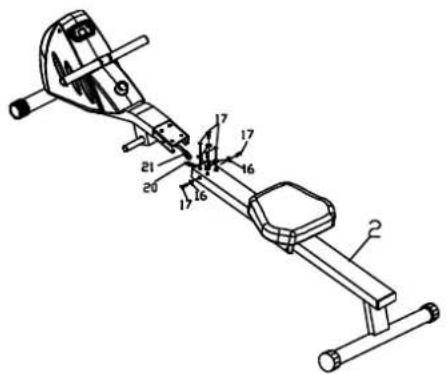

	Steg 3.Anslut sensorvajern (20) till förlängningsvajern (21), och anslut därefter skenan (2) och huvudramen (1) och fäst med sex ø8*ø19*1,5-brickor (16) och sex M8*15-bultar (17).

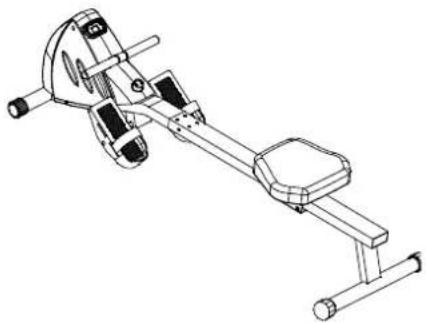

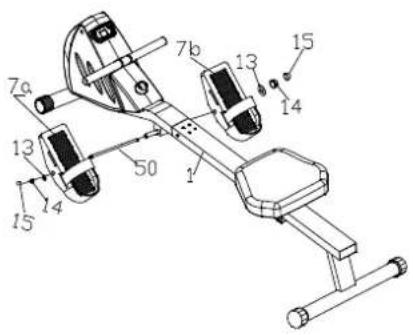

	Steg 4.A. A. För först in axeln (5= genom huvudramen 81). Ta av en 12 **20T-nylonmutter (14) och en ø13*ø26-bricka (13) från varje sida av pedalstödstången.B. För därefter in vänster och höger pedal genom pedalstödstången och spänn med en ø13*ø26-bricka (13) och en 12 **20T-nylonmutter (14) på vardera sidan. Sätt därefter en hätta (15) på vardera sidan.A.

Technical line drawing of a mechanical lever system (no text or symbols)

Bra gjort!

Nu kan du börja använda ditt träningsredskap. Gå till avsnittet om datorn i denna bruksanvisning för användningsinstruktioner.

BRUKSANVISNING

SEDD FRAMIFRÅN

FUNKTIONSSYMBOLER:

1. SCAN (sökning):
2. TIME (tid):
3. REPS (repetitioner): COUNT (räknare)
4. CAL (kalorier):
5. TTR : TOTAL COUNT (totalräknare)

FUNKTIONER OCH ANVÄNDNING:

• RESET (återställ)
  Om du trycker på denna knapp i mer än 2 sekunder återställs alla funktionsvärden till noll.
• SCAN (sökning):
  När du trycker på SCAN växlar monitorn automatiskt mellan STEP/MIN, TIME, COUNT och CAL var 5: sekund.

● TIME (tid): (enhet=minut: sekund)

Tryck på knappen tills TIME visas för att räkna den förflutna tiden.

- REPS (repetitioner): (COUNT) (räknare)

tryck på knappen tills REPS, COUNT visas: Indikerar aktuellt antal gånger för träningsredskapet.

- TTR: (TOTAL COUNT) (totalräknare)

Tryck på knappen tills REPS, COUNT visas: Indikerar totalt antal gånger för träningsredskapet. CALORIE: (enhet=kalori)

Tryck på knappen tills CAL visas, så visar displayen kaloriförbränningen.

SPECIFICATION

FUNKTION	Autosökning	Var 6:e sekund
	Tid	0:00-99:59 sekund
	Räknare (REPS) (repetitioner)	1-9999
	Kalorier	0.1-999.9 Kcal
	TTR (totalräknare)	1--9999
Kontrollenhet		4 bitar, 1 chip-mikroprocessor
Sensor		Magnettyp utan kontakt
Batterityp		1 AAA- eller UM-4-batteri
Driftstemperatur		0°C - +40°C
Förvaringstemperatur		-20°C - +50°C

VIKTIGT BETRÄFFANDE SERVICE

Om det skulle uppstå andra problem av något slag, ber vi dig kontakta NF:s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.exerfit.se. Här kommer det att finnas mycket information om produkterna.

VI VILL HELST ATT DU KONTAKTAR OSS INNAN DU EVENTUELLT GÅR TILLBAKA TILL BUTIKEN MED PRODUKTEN:

Kundtjänst: 036-452 53

När du kontaktar oss bör du ha denna bruksanvisning samt originalbruksanvisningen ("USER'S MANUAL") tillhands.

BESTÄLLNING AV RESERVDELAR

Ring eller e-posta till:

Kundtjänst: 036-452 53

E-post: [e-mail]

När du beställer reservdelar är det viktigt att du uppger följande information:

• Träningsredskapets modellnummer
• Produktens namn
• Produktens serienummer
• Reservdelsnummer (finns i "USER'S MANUAL")
• Beskrivning av önskad reservdel, se sprängskissen i originalbruksanvisningen (Exploded Drawing i "USER'S MANUAL").
