KÄYTTÖOHJE PP-5175 Cura

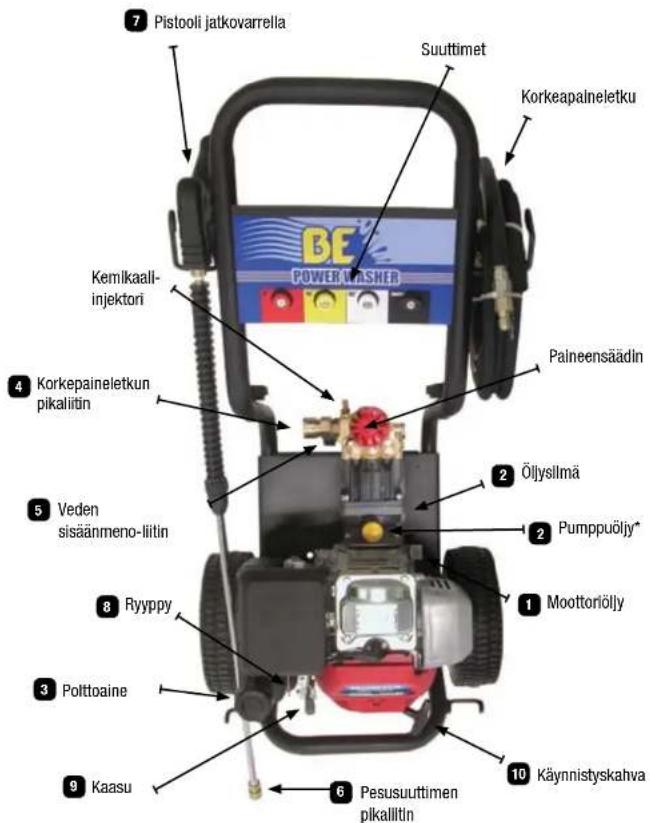

Alla on yläkuvanto palnepesurlsta. Numeroidut osat on verrattavissa Aloitus-proseduurin valheissa käytettävlin numerolhin.

Huomio! Moottori-pumppuyhdistelmän asennussuunta saattaa vaihdella pesurimallista riippuen.

GC-SARJA - SUORAVETO

Aloitusopas Cura PP-5175 mallille

Jokainen alla listattu valhe on numeroltu, jotta sen tolminnon tarkka palkka löytyisi palnepesurista.

Tarkista moottoriölly (SAE 10–30 W). Öljyn tason tulisi olla luettavissa mittatikussa kahden merkin välissä.

Tarkista pumpun öljy (SAE 30 W mineraaliöljy). Öljyn tason tulisi olla puolivälissä tai hivenen alapuolella öljysilmää.

Täytä polttoainetankki vain lyijyttömällä 95E-bensiinillä.

Liitä korkeapaineletku pikaliittimen ulostuloon pumpussa.

Varmista että veden sisääntulossa oleva suodatin on puhdas. Liitä veden syöttöletku pumpun letkuliittimeen ja avaa vedentulo vesipisteestä.

Liitä suutin pistoolin jatkovarren päähän.

Paina liipasinta pistoolissa, jotta pesurista saadaan ilma pois (paina niin kauan että vesi virtaa suuttimesta tasaisena virtana).

Vedä ryyppyn säädin (ulospäin) ON-asentoon.

Käännä kaasuvipu (ylöspäin) FAST-asentoon.

Vedä käynnistyskahvasta käynnistääksesi moottorin.

Anna moottorin lämmetä 20 sekunnin ajan ja sen jälkeen paina ryyppy OFF-asentoon (sisäänpäln).

ÄLÄ KOSKAAN anna moottorin käydä pidempään kuin 2 minuuttia ilman että avaat veden virtauksen painamalla pesupistoolin illpalsinta.

GX-SARJA - SUORAVETO

Pesurin osat Cura PP-13250 mallille

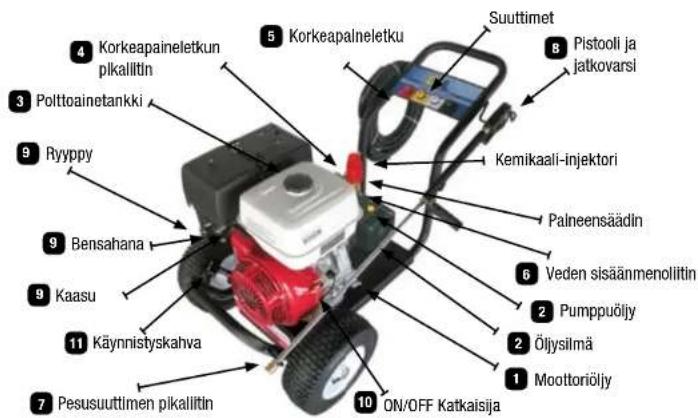

Alla on yläkuvanto palnepesurista. Numeroidut osat on verrattavissa Aloitus-proseduurin valhelissa käytettävlin numerolhin.

Huomio! Moottori-pumppuyhdistelmän asennussuunta saattaa vaihdella pesurimallista riippuen.

GX-SARJA - SUORAVETO

Aloitusopas Cura PP-13250 mallille

Jokalnen alla listattu valhe on numeroitu, jotta sen toiminnon tarkka palkka löytylisi palnepesurista.

Tarkista moottoriölly (SAE 10–30 W). Öljyn tason tulisi olla luettavissa mittatikussa kahden merkin välssä.

Tarkista pumpun öljy (SAE 30 W mineraaliöljy). Öljyn tason tulisi olla puollvällssä tal hlvenen alapuolella öljysilmää.

Täytä polttoainetankki vain lyijyttömällä 95E-bensiinillä.

Liitä korkeapaineletku pikaliittimen ulostuloon pumpussa.

Liitä korkeapaineletku pistoolin pohjaan pikaliittimillä.

Varmista että veden sisääntulossa oleva suodatin on puhdas. Liitä veden syöttöletku pumpun letkullittlmeen ja avaa vedentulo vesipisteestä.

Liitä suutin pistoolin jatkovarren päähän.

Paina liipasinta pistoolissa, jotta pesurlsta saadaan ilma pois (paina niin kauan että vesi virtaa suuttimesta tasaisena virtana).

A) Siirrä kaasusäädin (ylöspäin) FAST-asentoon B) Siirrä bensahana ON-asentoon. C) Siirrä ryyppy ON-asentoon.

Käännä ON/OFF vipu ON-asentoon.

Vedä käynnistyskahvasta käynnistääksesi moottorin.

Anna moottorin lämmetä 20 sekunnin ajan ja sen jälkeen palna ryyppy asentoon OFF-asentoon.

ENNEN KUIN ALOITAT

Onnittelut uuden Cura-painepesurin hankinnasta.

Ennen kuin aloitat painepesurlin käytön, lue ja ymmärrä kalkki käyttöoppaan ohjeet. Tämä käyttöopas kertoo kuinka käyttää korkeapainepesurilaitetta. Varmista, että kaikki jotka käyttävät, huoltavat tai korjaavat painepesurla ovat lukeneet tämän käyttöoppaan. Varoitukset ja huomautukset tulee olla ymmärretty.

Polittoalne Vain lyijytön bensiini 95E

Moottoriöljy SAE 10-30W

Pumppuöljy SAE 30W Mineraaliöljy

Käyttötoiminnot Cura-painepesureille

Varmista että olet toiminut Aloitus-oppaan ohjeiden mukaisesti ennen kuin alat käyttää pesuria alla olevien ohjeiden mukaan.

Pidä pistoolista ja jatkovarresta kiinni molemilla käsillä. Pidä pesusuutinta 20–60 cm etälsyydellä pestävästä pinnasta.

Palna pistoolin lilpasinta ruiskuttaaksesi.

VAROITUS

ÄLÄ KOSKAAN anna moottorin käydä pidempään kuin 2 minuuttla ilman että avaat veden virtauksen palmamalla pesupistoolin lilpaisinta. Jos painepesuri käy tyhjäkäynnillä yli 2 minuuttla vol painepesurin pumppuosa viottua ylikuumenemisen takä. Jos on tarve lopettaa palnepeseminen yli 2 minuutiksi – smmuta moottori. (Katso OPAS PESURIN SAMMUTTAMISEKSI).

Suuttimien käyttö

Valitse olkea suutin pestävän kohteen mukaan. Alla on muutamla esimerkki suuttimia ja nilden käyttökohteet.

Kapea ja tehokas vesisuihku. Käytetään vaikeasti poistettavien tahrojen poistoon.

Levein suutin isojen pintojen nopeaan puhdistamiseen.

Käytetään tarkkaan puhdistukseen 15° vesisuihkulla.

Pesusuutinta käytetään pesuaineen levitykseen. Tämä on ainoa suutin jota voidaan käyttää pesuaineiden kanssa.

Kemikaali-injektorin käyttö

Kemikaali-injektoria käytetään yhdessä Pesusuuttimen ja pesuaineen kanssa.

Liitä pesusuutin jatkovarren päähän.

Pudota pesuletku + sihti pesuainesäiliöön.

Ruiskuta normaalisti.

Pesupaine on huomattavan alhainen tällä toiminnolla. Pesuaineen imu on mahdollista valn jos veden virtaus on suurl ja palne pieni.

OFF

Opas pesurin sammuttamiseksi

Noudata alla olevia valheita ja varmistu, että seuraat tarkasti alla olevia ohjelta. Valheet sisälstyy useamman käyttökerran jälkeen.

1

Seuraa alapuolella olevia valheita ja huomio kumpi Cura-painepesurimalli on käytössä:

Cura PP-5175

Siirrä kaasuvipu (YLÖS) "STOP" asentoon.

Cura PP-13250

Siirrä kaasuvipu (OIKEALLA) "SLOW" asentoon.

Cura PP-13250

Käännä ON/OFF kytkin asentoon "OFF".

2

Sulje vesipiste.

3

Paina pistoolin liipasinta palneen polstamlseksi laitteistosta.

4

Irroita veden syöttöletku pumpun letkuliittimestä.

5

Irroita korkeapaineletku pumpun pikaliittimestä.

Painepesurisi on nyt Sammutettu. Katso "Painepesurin Talvisällytys" jos alot varastolda painepesuriasi kylmissä tiloissa.

Painepesurin talvisäilytys

Palnepesurlin jäätymlinen vol alheuttaa vakavla vaurloita korkeapalnepumppuun. Välttääksesi jäätymlsvauriot seuraa alla olevla valheita (jäätymlsvahingot elvät kuuluu takuun piiriin).

1

Varmista että painepesuri on sammutettu, vedensyöttö on kiinni ja laitteiston paine polstettu.

2

Tarvitset 4 litraa myrkytöntä jäätymisenestoainetta. Esim. tuotenumero: 517385490042

3

Irrota korkeapaineletku, pistooli ja jatkovarsi. Littä 1.2 metriä pitkä puutarhaleetku palnepesurin veden sisiämntoolon. Käyttäen supplioa täytä puutarhaleetku jäytymisenestaineella ja pläd letku palnepesunta korkeammalla. Kiännä monitorin ON/OFF kalkaisisä "OFF/STOP" asentoin. Veda käynnistyskahvasta usaasti kunnes jaalymisenestaineltte tulee ulos korkeapaineletkun pikalittimestä (in. 5-20 kertaa). Irrota 1.2 metriä pitkä puutarhaleetku palnepesurista. Jos mahdollista, varastoi pistooli, jatkovarsi ja korkeapaineletku lämpimisää sisälileissa. Varmista, että kaikki vesi on poisbunt pistoolista, jatkovaresta ja korkeapainelektusta. Polittoainesällössä oleva benslini tulee polsta tai käyttää poltoaineen lisäaintelta joka estää benslinien vanhemisen. Kun polittoainesäiliö täytötaän uudolceen, käyttä tuoretta bensliniä.

4

Kun otat pesurin uudelleen käyttöön, littä veden syöttöletku painepesurlin, littä korkeapaineletku painepesurlin, avaa veslipsteen vedensyöttö ja palna lllpasmesta kunnes vesil virtaa painepesurin/pilstoolin läpl (älä vielä käynnistä moottoria). Kun veden virtaus on tasainen, olet valmis käyttämään painepesurla.

5

Ongelmanratkaisu

1

2 Tarkista öljyn ja politoaineen määrä moottorissa. Onko mottis

3

Pumpun öljysllmästä tulisi tarkistaa öljynmäärä ja se tulisi valhtaa tarvittaessa. Pumpussa on käytettävä SAE 30W mineraallölyä.

Älä täytä enempää kulin öljyslimän puolivällin.

2

Tarkista öljyn ja politoaineen määrä moottorissa. Onko moott

4

Onko vesipisteen hana auki?

5

Tarkista ryypyn ja kaasun säätövivut. Onko pistoolissa oliki Onko suutin tukkeutunut?

7

Vain musla suutin on pesuainetta varten. Onko veden sisä. O'kkeutunut?

9

Paina pistoolin liipasinta kun yrität käynnistää moottoria.

8

Tarkista jatkovarren ja pikaliitimien O-renkaat.

11

Sammutta moottori joka käytön Jälkeen. Moottori el saa Jäädä käymään tynjäkäynnille Ilman käyttöä (pistoolin liipasimen painamista) yli 2 minuutin ajaksi sillä pumppu voi ylikuumentua.

12

Tarkista kaasuvivun asento ja varmista että ilmansuodatin ja sytytintulppa ovat puhtaat.

Lisätietoa: www.rtv.fi

Ennen paketointia ja kuljetusta, painepesuri on laaduntarkkailussa testattu. Siitä johtuen, moottorissa/polttoainesälliössä voi olla bensliniä. Moottoriin ja pumppuun on täytetty olkeat määrät öljyä. Ne tulisi kultenkin tarkistaa ennen käyttöönotoa.

Sisäänajon aikana

Ensimmälsen 50 tunnin tal ensimmälsen käyttökauden jälkeen, valhda pumpun ja moottorin öljy.

Tarkista pumpun ja moottorin öljy ennen käyttöä

Polttoaine lyijytön bensiini

Moottoröljy SAE 10–30 W

Pumpun öljy SAE 30W Mineraaliöljy

Vaihda pumpun/moottorin öljy 300 tunnin välein tai tarvittaessa.

Pumppuöljyn vaihto

Avaa klintoavaimella/kuusiokolo-avaimella öljytulppa pumpun pohjasta ja valuta öljy jäteastiaan. Täytä pumppu SAE 30 W mineraaliöljyllä pumpun päällä olevan täyttöaukon kautta kunnes öljynmäärä on öljysilmän puollvällssä.

Moottoriöljyn vaihto

HONDA GC/GX MOOTTORI

Irrota tyhjennystulppa ja valuta öljy jäteastiaan. Täytä moottori 10 W 30 moottoriöljyllä täyttökorkin/öljytikun kautta siten, että öljypinta on mittatikun merkkien välissä.

Moottorin huolto

Tarkista silmämääräisesti sytytystulpan ja ilmansuodattimen kunto. Vaihda tarvittaessa.

Sytytystulppa, joka tarvitsee valhtaa

Uusi sytytys-tulppa

Veden sisääntulon sihti

Ennen käyttöä tarkista sihti silmämääräisesti, puhdista tai vaihda se, jos sihti on rikki tai hävinnyt. Älä käytä pesuria ilman sihtiä.

Vuodot

Jos huomaat vesivuotoja, tarkista liittimien O-renkaat ja valhda, jos ne ovat hävinneet tai rikkoutuneet.

Käyttöpaikkavaroitukset

Painepesurla saa käyttää vain laitteen tunteva käyttäjä

• Palnepesuri tulisi sljoittaa mahdollisimman lähelle vesipistettä. Suosittelemme enintään 15 m puutarhaletkua. Puutarhaletkun sisämitan tulisi olla vähintään 12 mm.
• Siljoita palnepesuri tukevalle ja tasaiselle alustalle, jolloin moottori ja pumppuosa voidertuvat öjlyllä ritttävästi. Vältä aluelta joihin vesi voi lätäköityä. Lätäkötyneillä palkollä on suuri onnettumuusvaara koska kävelyalueen pinta on llukas.
• Sijoita palnepesuri alueelle, jossa on kunnon Ilmanvalinto, ja pois herkästi palavien materiaallen ja kaasujen länelsyydestä. Pidä palnepesuri rittävän kaukana palavista materiaaleista. Sijoita palnepesuri siten, että käyttäjän on helppo käyttää ja säättaa palnepesuria. Sijoita palnepesuri siten, että se on sujealtuna ulkoisilita vahingoilla.
• Väittääksesi vahinkoja ja letkun liallista kulumista, sljolta palnepesuri siten ettel letkut ole lli kennöltävillä aluellä.

Polttomoottorin varotoimenpiteet

Tulipalo tai rājāhdys volvat olla seurauksena, jos seuraavia ohjeita ei oteta huomioon:

• ÄLÄ täytä polittoainetankkia kun moottori on käynnissä. Anna moottorin jäähtyä 2 minuuttia enne kuin aloitat tankkaamisen.
• ÄLÄ käytä moottoria jos ilmassa on benslinin tuoksu tai jos on olemassa muu vaarallinen räljähdysvaara.
• Jos BENSIINIÄ ROISKAHTAA, siirä painepesuri pois roikahdus alueelta ja varo tekemästä minkäänlaista kipinää kunnes bensiini on haitunut pois.
• ÄLÄ säilytä, roiski, tai käytä bensiniä avotulen lähellä tai sellaisten laitteiden kuin hella, öljypoltin, vedenlämmitin tai muu sellainen laite joka voi kipinöidä.
  • TANKKAA MIELUITEN ULKOTILASsA, tal hyvin ilmastoldulla alueella VAIN LYIJYTTÖMÄLLÄ BENSIINILLÄ.
• ÄLÄ käytä mottoria ilman äänenvaimenninta. Käyteltäessä ilman äänenvaimenninta tai rikkinäisellä valmentimella, seurauksena on äänenvolmakkuuden kasvu. Tarkista äänenvaimennin säännöllsesti ja valhda se tarvittaessa.
• ÄLÄ käytä moottoria alueella, joka on syttymisherkkä (esim. kuivunut ruoho); Ilman äänenvalimentimeen litettyä kipinävantia.
• ÄLÄ käytä moottoria jos ilmansuodatin tal sen kansi on pols palkaltaan.
  ÅLÄ tukehduta kaasudinta sammuttaaksesi moottoria.
• ÄLÄ MUUTA ESIASETETTUJA KAASUTTIMEN TYHJÄKÄYNNIN JOUSIA, MUITA KAASUTTIMEN OSIA JOTKA VOIVAT MUUTTAA TAI KASVATTAA MOOTTORIN KIERROSNOPEUTTA.
  ALÄ muuta moottorin valmistajan esiasetettua kierrosnopeutta.
• VAROITUS - ÄLÄ KÄYTÄ MOOTTORIA YLIKIERROKSILLA. Moottorin käyttö ylikierroksilla vol lisätä onnettomuuden vaaraa käyttäjälle.
• ÅLÅ KOSKETA kuumaa äänenvalmenninta, sylinterilohkoa, jäähdytysrivoja sillä ne volvat aiheuttaa palovamman.
• VÄLTTÄÄKSESI KÄSI- TAI KÄSIVARREN LOUKKANTUMISEN, vedä käynnistyskahvaa nopeasti jottei tule takapotkua.
  • LUE MOOTTORIN KÄYTTÖOHJE ENNEN KUIN SUORITAT HUOLTOA MOOTTORILLE.

Pumpun varotoimenpiteet

• ÄLÄ KOSKAAAN anna moottorin käydä enempään kuin 2 minuuttia ilman että aveal veden virtaamisen painamalla pesupistoolin liipasinta. (Jos moottorik käy yli 2 minuuttia ilman veden virtaamista on vaarana vedenämpöilan nousu liian korkeaksi pumppuosassa jolloin se voi vaurioitus. Tällainen käyttäjävirheesta johtuva vaurio ei kuulu takuun pliriilin)
• ÄLÄ KOSKÄAN käytä moottoria jos painepesuria ei ole kytkelty vesipisteeseen. Tämä aiheautaa kavitaabiota ja tällainen käyttäjävirheestä johtuva vaurio ei kuulu takuum piriin.
• ALÄ KOSKAAN pumppaa happoja tai erittäin ernäksisiä(esim lipeä) aineila pumpun läpi.
• ÄLÄ KOSKAAN käytä kernikaaleja tai pesuaineita, jotka ei ole yhteensopivia Buna-N kumille ja PVC tai neopreeni letkuille.(Käytä alna sitrusperälisiä pesuainelta.)
• ÄLÄ KOSKAAN käytä pesurissa vettä, jonka lämpõtila on yli 55°C.
  Tarkista vuodot. Kiristä liittimet. Jos se on tarpeen.
  • Tarkista liittimien o-renkaat.

Yleiset takuuehdot

1 Toimittaja antaa toimittamilleen uusille laitteille näiden takuuehtojen mukaisen takuun, joka koskee materiaali- ja valmistusvirheitä. Takuu ei kuitenkaan koske kohdassa 6 erikseen mainittavia asioita. Takuuaika alkaa laitteen toimituksesta. Asennusta vaativien laitteiden kohdalla takuu alkaa asennuksen tai erikseen sovitun vastaanotto-tarkastuksen tapahduttua. Takuuajan alkaminen ei kuitenkaan näiden viivästyessä siirry yli kahta (2) kuukautta toimituspäivästä. Takuuaika on kaksitoista (12) kuukautta, ellei erikseen ole toisin ilmoitettu. Tällöin laitetta edellytetään käytettävän yksivuorotöissä. Poikkeavat takuuajat ja -ehdot tulee merkitä kauppasopimukseen ollakseen päteviä. Toimittaja antaa tekemälleen korjaustyölle ja siinä käyttämilleen varaosille kolmen (3) kuukauden takuun alkaen työn luovutuksesta.

2 Takuun perusteella suoritetaan veloituksetta takuun aikana todetun ja sen piiriin kuuluvan vian korjaus normaalina työaikana toimittajan huolto-korjaamossa, toimittajan valtuuttamassa huolto-liikkeessä tai muussa toimittajan osoittamassa paikassa.

3 Takuukorjauksen toimitusehto on vapaasti toimittajan tai valtuutetun huoltoliikkeen varastossa ilman kuljetuspakkausta. Jos korjaus on sovittu suoritettavaksi muualla kuin toimittajan tai valtuutetun huoltoliikkeen huoltokor- jaamossa, veloitetaan kaikki takuuseen kuulumattomat kustannukset, kuten matka- ja odotustunnit, päivärahat, matkakulut sekä laitteen irrotus- ja uudelleenasennus- työstä aiheutuneet kulut toimittajan voimassa olevan huolto- ja korjaustöiden veloitushinnaston mukaan. Takuun perusteella vaihdetut alkuperäiset osat jäävät toi- mittajan omaisuudeksi.

4 Takuukorjauksen edellytykset ovat seuraavat:

4.1 Vaurio on tapahtunut normaaliksi katsottavissa käyttö-olosuhteissa.
4.2 Valmistajan ja toimittajan antamia asennus-, käyttö- ja huolto-ohjeita on noudatettu.
4.3 Laitetta huollettaessa tai korjattaessa on käytetty alku-peräisvaraosia ja -tarvikkeita.
4.4 Takuukorjausvaatimuksen esittää laitteen tilaaja tai tä- män edustaja.

4.5 Tilaaja tai tämän edustaja toimittaa laitteen huoltokorjaa-moon viipymättä vian tultua todetuksi ja vastaa laitteen kunnosta siihen saakka, kun se on luovutettu korjattavaksi. Luovutettaessa tulee antaa selvitys, josta ilmenee toimituspäivä, tilausviitteet, vian yksilöinti sekä kuvaus laitteen käyttöolosuhteista.
4.6 Takuun perusteella korjatun tai vaihdetun laitteen takuu jatkuu alkuperäisen takuuajan loppuun.

5 Takuun piirin eivät kuulu:

5.1 Sellaisten vikojen korjaus, jotka aiheutuvat luonnollisesta kulumisesta, käyttövirheistä, muiden kuin toimittajan tai tämän valtuuttaman edustajan suorittamasta puutteellisesta tai virheellisestä huollosta tai mitoitusperusteista poikkeavista käyttöolosuhteista tai siitä, että ostaja on valinnut käyttöön tai käyttökohteeseen sopimattoman tai väärin mitoitetun laitteen.
5.2 Viallisen laitteen aiheuttamien välillisten tai välittömien vahinkojen korvaaminen.
5.3 Vian korjaaminen, jos joku muu kuin toimittajan huoltokorjaamo tai toimittajan valtuuttama huoltoliike on tehnyt laitteeseen muutoksia tai korjauksia.
5.4 Sellaisten laitteen kuluvien osien korjaaminen kuin esi- merkiksi anturit, merkkilamput, liittimet, akut ja paristot, sulakkeet, johtimet, letkut ja voimansiirto/-välityshihnat, joille niiden valmistajat eivät anna takuuta. Näiden koh- dalta reklamaatioaika on kahdeksan (8) arkipäivää lait- teen takuuajan alkamisesta.
6 Näiden takuuhtojen tulkinnasta johtuvat erimielisyydet ratkaistaan, ellei erikseen ole toisin sovittu, toimittajan kotipaikan alioikeudessa.
7 Toimittaja/valmistaja tai tämän valtuuttama taho ratkai-see näiden takuuhtojen mukaisesti, kuuluuko laitteen korjaaminen takuun piiriin.

RTV-Yhtymä Oy

Kone- ja pintakäsittelyosasto

Käpälämäenkatu 22

11710 Riihimäki

Puh. (019) 7421
