KÄYTTÖOHJE 422-055 Anslut

Bruksanvisning för vägglykta

Bruksanvisning for vegglykte

Instrukcja obsługi latarni ściennej

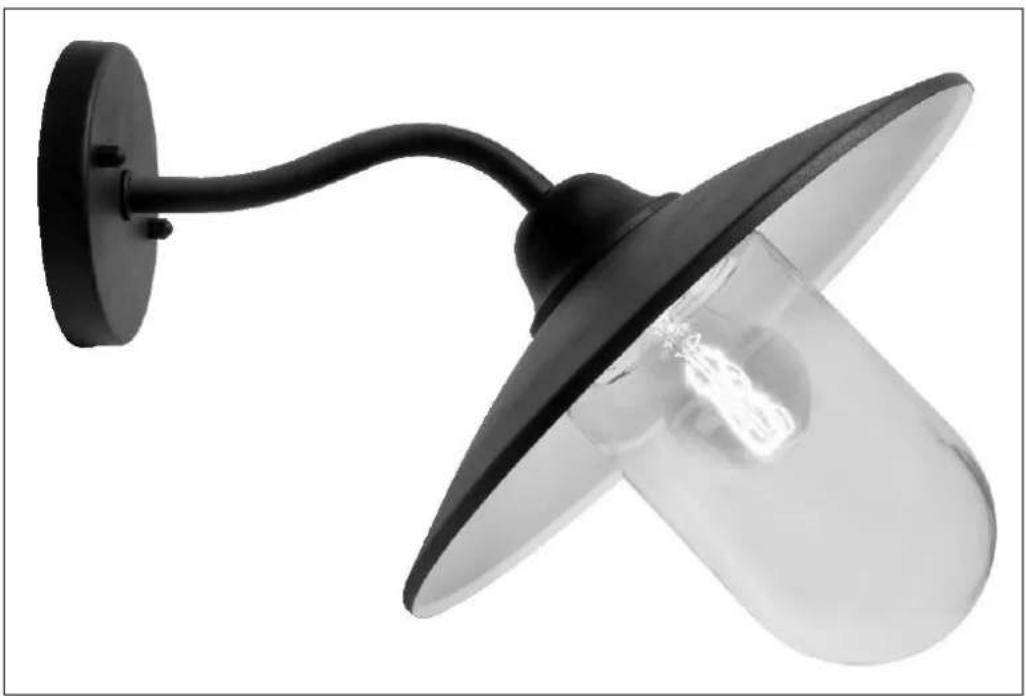

Operating Instructions for Wall Lamp

422-052, 422-055

Black wall-mounted lamp with a black conical shade and reflective glass base, mounted on a pole (no text or symbols visible)

SV Bruksanvisning i original

NO Bruksanvisning i original

PL Instrukcja obsługi w oryginale

EN Operating instructions in original

SÄKERHETSANVISNINGAR

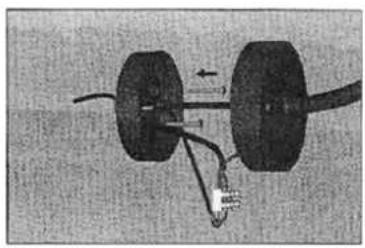

Läs bruksanvisningen noggrant innan användning!

• Lampan ska monteras av behörig elektriker.
• För fast anslutning.
• Kontrollera att nätspänningen är frånkopplad innan installationen påbörjas.
• Förvara bruksanvisningen lätt åtkomlig för framtida referens.

Pure mechanical diagram showing two connected components with arrows indicating motion (no text or symbols)

Illustration of a desk lamp illuminating a light bulb, with no visible text or symbols

TEKNISKA DATA

Märkspänning

230 V\~50 Hz

Glödlampa Max 60 W

IP44

Kapslingsklass

Anslutning Plint 3 x 1,5 mm

Ska anslutas till jord

MONTERING

1. Slå av huvudströmbrytaren och försäkra dig om att strömmen är bruten.
2. Montera bort lampans bakstycke.
3. Markera var lampan ska monteras och borra hål för skruvarna.
4. Gör hål i kabelgenomföringen på lampans bakstycke och dra igenom kabeln.
5. Montera bakstycket med hjälp av medföljande skruv.
6. Anslut jordkabeln till kopplingsplinten med jordmärkning.
7. Anslut fas (svart eller brun kabel) och nolledaren (blå) till plinten med märkningen L/N.
8. Montera plinten på avsedd plats inuti lampans bakstycke utan att klämma någon av ledarna.
9. Montera sedan fast lampan med de kupolmuttrar som medföljer.
10. Montera lampskärmen med fästringen på lamphållaren.
11. Skruva i en glödlampa i lamphållaren.
12. Sätt sedan dit det medföljande skyddsglaset.

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinnningsstation.

SIKKERHETSANVISNINGER

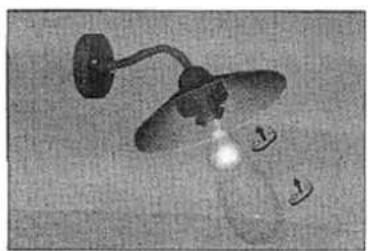

Les bruksanvisningen nøye før bruk!

• Lampen skal monteres av behørig elektriker.
• For bare tilkobling.
• Kontrollere at nettspenningen er frakoblet før installasjonen påbegynnes.
• Oppbevare bruksanvisningen lett tilgjenglig for fremtidig referanse.

Mechanical diagram showing two connected components with wires and a valve (no text or symbols)

Illustration of a desk lamp with a bulb and a small light bulb, no text or symbols present

TEKNISKE DATA

Merkespenning

230 V\~50 Hz

Lyspære Max 60 W

IP44

Kapslingsklasse

Tilkobling Terminal 3 x 1,5 mm

Skal kobles til til jord

MONTERING

1. Slå av hovedstrømbryteren og forsikre deg om at strømmen er brukket.
2. Monter bort lampens bakstykke.
3. Marker hvor lampen skal monteres og bore hull for skruene.
4. Gjør hull i kabelgjennomføringen på lampens bakstykke og dra igjennom kabelen.
5. Monter bakdelen ved hjelp avmedfølgende skrue.
6. Koble jordkabelen til koblingen med jordmerking.
7. Koble fase (sort eller brun kabel) og nullederen (blå) til koblingene med merkingen L/N.
8. Monter koblingen på beregnet plass inni lampens bakstykke uten at klemme noen av lederne.
9. Monter siden bare lampen med de kupolmutterene som medfølger.
10. Monter lampeskjermen med festeringen på lampeholderen.
11. Skru i en lyspære i lampeholderen.
12. Måte siden dit det medfølgende beskyttelsesglasset.

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer, kontakt vår serviceavdeling på telefon [phone].

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes.

Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.

PRZEPISY BEZPIECZEŃSTWA

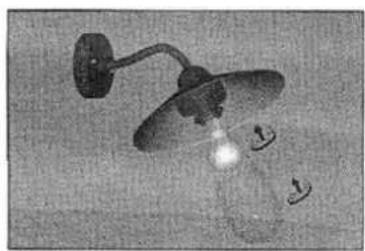

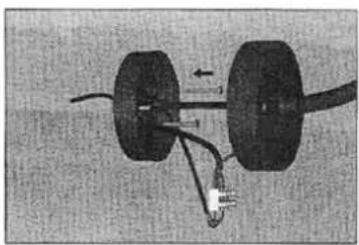

Przed użyciem uważnie przeczytaj instrukcję obsługi!

• Lampa powinna być montowana przez elektryka.
• Do podłączenia na stałe.
• Zanim rozpoczniesz instalację, upewnij się, że napięcie jest odłączone.
- Instrukcję należy przechowywać w łatwo dostępnym miejscu do przyszłego użytku.

Mechanical assembly diagram showing two connected components with a cable and connector (no text or symbols)

Illustration of a vintage-style lamp with a glowing bulb and a curved neck (no text or symbols)

DANE TECHNICZNE

Napięcie

230 V\~50 Hz

Żarówka Maks. 60 W

Stopień ochrony obudowy IP44

Podłączenie Zacisk 3 x 1,5 mm

Należy podłączyć do uziemienia

MONTAŻ

1. Odłącz prąd głównym wyłącznikiem i upewnij się, że instalacja jest odłączona od prądu.
2. Zamontuj tylną część lampy.
3. Zaznacz miejsce montażu lampy i wywierć otwory dla śrub.
4. Zrób otwór w przejściu kabla z tyłu lampy i przeciągnij kabel.
5. Zamontuj uchwyt na ścianie za pomocą załączonych śrub.
6. Podłącz przewód uziemienia do zacisku oznaczonego symbolem uziemienia.
7. Podłącz fazę (czarny lub brązowy kabel) i przewód neutralny (niebieski) do zacisku oznaczonego L/N.
8. Zamontuj zacisk w odpowiednim miejscu wewnątrz uchwytu lampy, nie zaciskając żadnego z przewodów.
9. Następnie zamocuj lampę za pomocą załączonych nakrętek kopułkowych.
10. Zamontuj klosz za pomocą pierścienia mocującego na uchwycie.
11. Wkręć żarówkę w oprawkę.
12. Zamontuj załączoną szybkę ochronną.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Dbaj o środowisko!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponęty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów, gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary, tego samego rodzaju i tej samej ilości.

SAFETY INSTRUCTIONS

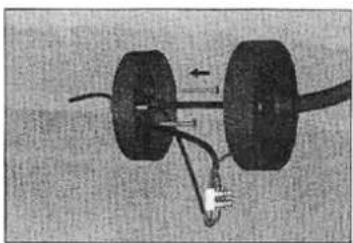

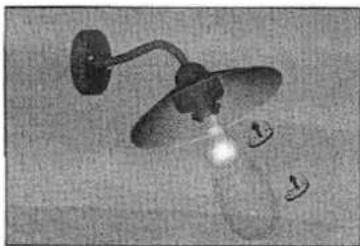

Read the Operating Instructions carefully before use!

• The lamp must be installed by a qualified electrician.
• For permanent connection.
• Check that the power supply is disconnected before starting the installation.
• Keep these Instructions in a safe place for future reference.

Mechanical assembly diagram showing two connected components with wires and a connector (no text or symbols)

Illustration of a vintage-style lamp with a bulb and stand (no text or symbols)

TECHNICAL DATA

Voltage

230 V\~50 Hz

Bulb Max. 60 W

Protection rating IP44

Connection Block 3 x 1.5 mm

Must be connected to earth

INSTALLATION

1. Turn the master switch off and make sure the power is switched off.
2. Remove the backpiece off the lamp.
3. Mark where the lamp should be mounted and drill holes for the screws.
4. Make holes in the cable inlet on the backpiece and pull the cable through.
5. Fit the backpiece with the screw supplied.
6. Connect the earth cable to the terminal block with earth marking.
7. Connect live (black or brown cable) and neutral wire (blue) to the terminal block marked L/N.
8. Fit the terminal block in the space inside the backpiece without trapping any of the wires.
9. Mount the lamp with the dome-shaped nuts supplied.
10. Fit the lamp cover with the mount ring on the lamp holder.
11. Screw a light bulb into the lamp holder.
12. Now fit the protective glass.

Subject to printing errors and design changes over which we have no control. In the event of problems, please contact our service department. www.jula.com

Care for the environment!

Must not be discarded with household waste! This product contains electrical or electronic components that should be recycled. Leave the product for recycling at the designated station e.g. the local authority's recycling station.
