KÄYTTÖOHJE LU106SFSK SIEMENS
Liesituuletin LU SFSK
FIN
ASENNUS
Siemens Liesituuletin LU on tarkoitettu asennettavaksi upotettuna yläkaappiin tai sen alle. Tuuletin on varustettu 3 tuuletustehovalinnalla, halogeenivaloilla ja metallirasvasuodattimella. Nämä ohjeet käsittelevät mm. liesituulettimen asennusta, huoltoa ja kunnossapitoa.
LISÄVARUSTEET
Hormiliitäntäsarja hormiliitäntää varten Aktiivihilikotelo Kannatinsarja seinäasennusta varten
TEKNISET TIEDOT

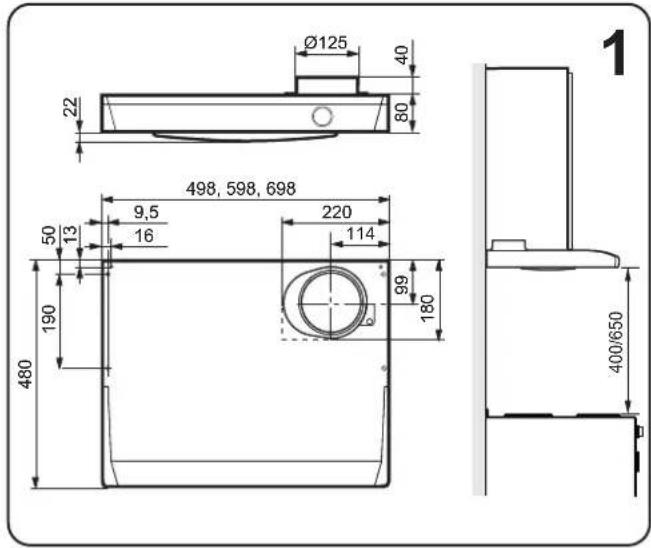

Leveys: 50, 60 ja 70 cm Muut mitat: katso kuva 1 Sähköliitäntä: 230 V \~ , maadoitettu pistotulppa Teho: Moottori 70 W Valaisin: Valaisinputki kanta G 23 11 W/leveys 70 ja 60 cm 9 W/leveys 50 cm
Teräksistä mallia LU107SFSK löytyy vain 60 cm levyisenä
ASENNUS
Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös muiden savukaasujen poistoon (esim. puu-/öljylämmitin, kaasu-/öljykamina jne.)
Asennuskaulus ja automaattiläppä toimitetaan tuulettimen mukana. (Irrota suodatin kuvan 8 b, osoittamalla tavalla.) Läppä vähentää tarpeetonta ilmavirtaa, kun tuuletin ei ole käytössä.

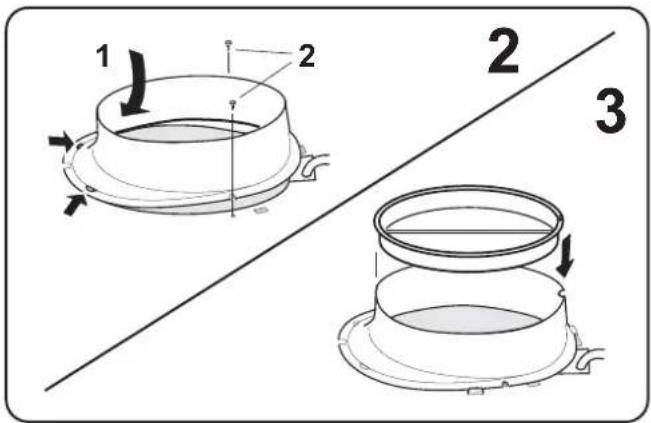

Kiinnitä kaulus tuulettimeen, kuva 2. Asenna sen jälkeen läppä kaulukseen, kuva 3.
Liesituulettimen asennus
Lieden ja tuulettimen välisen etäisyyden on oltava vähintään 40 cm. Kaasulieden ja kuvun välisen etäisyyden on oltava 65 cm. Liesikuvun valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

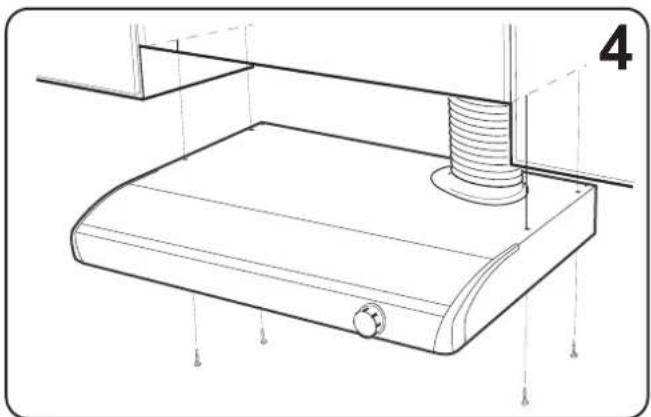

Kiinnitä liesituuletin yläkaapin tai maustehyllyn alareunaan, kuva 4. Tuuletin voidaan myös asentaa seinälle lisävarusteena myytävien kannattimien avulla, kuva 5. Lisävarusteiden mukana on omat asennusohjeensa.
Huom! Käytettäessä hormisarjaa tulee sen olla sopivan pituinen ja suoraan kauluksessa, kuva 6.
Sähköliitäntä
Sähköliitäntää varten tuulettimessa on maadoitetulla pistotulpalla varustettu liitosjohto.
Pakkauksen ja tuotteen kierrättäminen
Pakkaus on toimitettava lähimpään kierrätyspisteeseen.
Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrätyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään
negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.
Tämä tuote on tarkoitettu ainoastaan kotikäyttöön.
Paloturvallisuuden ja palovammojenehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmänaikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasullatoimivaa keittoaluetta.
- Muista, että suurtehopoltin (yli 5 kW), esim. wokki, vastaa kahden kaasupolttimen tehoa.
- Kun käytät liesituuletinta kaasulieden yläpuolella, varmista että liekin päällä on aina keittoastia. Säädä liekki niin, ettei se ulotu keittoastian yläpuolelle.
Jos tuotetta käyttää lapsi tai henkilö, jonka henkinen, sensorinen tai fyysinen kyky on heikentynyt, henkilöä on opastettava laitteen tarkoituksenmukaisessa käytössä.
Ruokien liekittäminen liesituulettimen alla on kiellettyä. Riittävästä ilmankierrosta on huolehdittava, jos liesituuletinta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuliesi, kaasukamiina/takka, puu-/öljypannut jne.

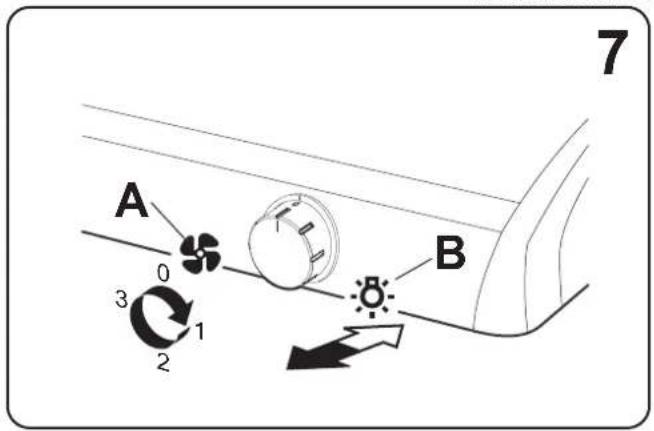

Toimintakytkimet, kuva 7.
Vääntimessä on kaksi eri toimintoa:
A - Tuuletinmoottorin nopeuden säätö
B - Valaisin toimii, kun painike on painettu sisään
Käynnistä tuuletin mielellään jo ennen ruoanlaittoa, jotteivät käryt leviä huoneistoon.
Käytä normaalissa ruoanvalmistuksessa imutehoa 2 ja ruoanvalmistuksessa, jossa muodostuu käryä, imutehoa 3. Anna tuulettimen olla käynnissä vielä hetken ruoanlaiton jälkeen. Käytä liesituuletinta tarvittaessa myös uunia käyttäessäsi tai astianpesukoneen käytön jälkeen.
HOITO Puhdistus
Tulipalon riski kasvaa, jos liesituuletinta ei puhdisteta suositellun aikataulun mukaisesti.

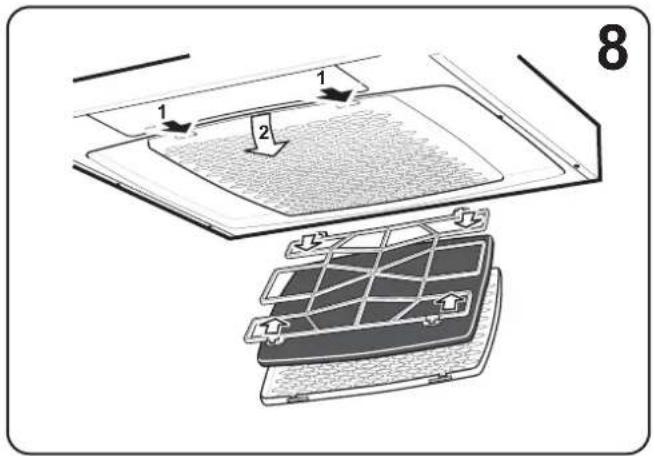

Puhdista laite astianpesuaineliuokseen kostutetulla pyyhkeellä. Pese rasvansuodatin normaalissa käytössä kaksi kertaa kuukaudessa. Liesituulettimen automaattinen suodatinvahtion etureunan vasemmassa päässä, katso kuva 8 a. Jos suodatinta ei puhdisteta ohjeen mukaisesti, merkkivalo syttyy ja suodatin on puhdistettava välittömästi. Irroita suodatinkasetti työntämällä etureunan lukitussalpoja sisäänpäin. Käännä kasetti alaspäin ja irrota rasvasuodatin, kuva 8 b. Pese osat erikseen käsin pesuaine-liuoksessa tai koko kasetti suodattimineen astianpesukoneessa. Puhdista laite sisäpuolelta pari kertaa vuodessa. Irrota imurengas ja sen jälkeen siipipyörä moottorista, kuva 9. Puhdista sisäosat astianpesuaine-liuokseen kostutetulla pyyhkeellä. Pese osat käsin tai astianpesukoneessa. Puhdistuksen jälkeen osat asetetaan takaisin paikoilleen siten, että ne napsahtavat kiinni.
Loisteputken vaihto

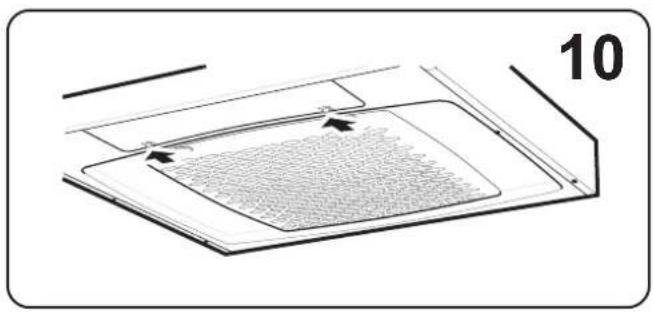

Irrota loisteputken suoja työntämällä lukitusnastoja laitteen etuosaan päin, kuva 10. Tällöin loisteputki on helposti vaihdettavissa (Loisteputken kanta G 23).
MIKÄLI LAITE EI TOIMI / Huolto
Tarkista, että sähköliitännät ovat oikein ja että sulake on ehjä. Kokeile valaistusta sekä kaikkia nopeuksia, jotta voit todeta, mikä osa ei toimi.
Soita huoltoneuvontaan: 0207 510720
Tuote täyttää voimassaolevat määräykset sähkölaitteista
