KÄYTTÖOHJE HAP6003 Helkama

• Tekniset tiedot 4
• Yhdenmukaisuus standardeihin ja testituloksiin 4

Turvallisuusohjeita ja suosituksia.... 5

• Kierrätys 5
• Turvallisuusohjeita 5
• Suosituksia 8
• Astianpesukoneeseen sopimattomia aineita ja esineitä 9

Koneen asentaminen 10

• Koneen sijoittaminen 10 - Vesiliitännät 11 • Vedentuloletku.... 1 • Vedenpoistoletku.... 1: • Sähkökytkentä.... 14 • Koneen asentaminen työtason.alle.... 1: - Ennen ensimmäistä käyttökertaa 1

Koneen käyttöönottaminen.... 18

• Pesuaineen käyttö 1
• Pesuainelokeron täyttäminen 1 • Yhdistelmäpesuaineet 1
• Huuhtelukirkasteen lisääminen ja säätö .... 1

Astioiden sijoittaminen koneeseen 20

• Astiateline 20
• Esimerkkejä astioiden sijoituksesta 21

Ohjelmien kuvaukset 24

• Ohjelmatiedot 24

Ohjelman valitseminen ja koneen käyttäminen.... 25

• Koneen käyttäminen 27 • Ohjelmakulun merkkivalot.... 27 • Ohjelman muuttaminen.... 27 • Ohjelman peruuttaminen 28 • Koneen sammuttaminen 28

Hoito ja puhdistus 29

• Suodattimet 29 - Suihkuvarret 30 • Tulovesisuodatin.... 30

Virhekoodit ja ongelmatilanteet 31

Käytännöllisiä ja hyödyllisiä ohjeita 33

1. Yläkori
2. Yläsuihkuvarsi
3. Alakori
4. Alasuihkuvarsi
5. Suodattimet
6. Arvokilpi
7. Käyttöpaneeli
8. Pesuaine- ja huuhtelukirkastelokero
9. Ruokailuvälinekori
10. Yläkorin salpa

Kapasiteetti 12 hengen astiasto
Korkeus 820-870 mm / 870-920mm
Leveys 598 mm
Syvyys 570 mm
Nettopaino 43 kg
Käyttöjännite 220-240 V, 50 Hz
Kokonaisteho 1900 W
Lämmitysteho 1800 W
Pumpun teho 100 W
Poistopumpun teho 30 W
Tuloveden paine 0,03 MPa (0,3 bar)-1 MPa (10 bar)
Virrankulutus 10 A

Yhdenmukaisuus standardeihin ja testituloksiin / EY-vaatimustenmukaisuusilmoitus

Kone täyttää kaikissa osa-alueissa kaikkien olennaisten EU-direktiivien säännökset. 2004/108/EY, 2006/95/EY, IEC 436/DIN 44990, EN 50242

Tärkeä huomautus käyttäjälle: Jos haluat tämän käyttöohjeen painetussa muodossa, lähetä sähköpostia osoitteeseen:

"[e-mail]". Mainitse sähköpostissasi mallinimi ja sarjanumero (20 numeroa), jotka löydät laitteen luukusta.

TURVALLISUUSOHJEITA JA SUOSITUKSIA

Pakkauksen kierrätys

• Koneen tietyt osat ja pakkausmateriaalit on valmistettu kierrätettävistä materiaaleista.
• Muoviosat on merkitty kansainvälisillä lyhenteillä: (>PE<, >PS<, >POM<, >PP< jne.)
• Pahviosat on valmistettu kierrätyspaperista ja ne tulisi toimittaa edelleen kierrätettäviksi.
• Näitä materiaaleja ei tule hävittää sekajätteenä, vaan ne on toimitettava kierrätyskeskukseen.
• Kysy tarvittaessa tarkempia ohjeita asuinkuntasi kierrätyskeskuksesta.

Turvallisuusohjeita

Ottaessasi koneen vastaan

• Tarkista, ettei kone tai sen pakkaus ole vaurioitunut kuljetuksen aikana. Älä käynnistä vioittunutta konetta, vaan ota yhteys valtuutettuun huoltoliikkeeseen.
• Pura pakkausmateriaalit ohjeiden mukaisesti ja hävitä ne jätemääräyksiä noudattaen.

Koneen asennuksessa huomioitavia asioita

• Sijoita ja asenna kone sopivaan ja turvalliseen paikkaan vaakasuoralle alustalle.
• Tee koneen asennukset ja kytkennät ohjeita noudattaen.
• Tämän laitteen saa asentaa ja sitä saa huoltaa vain valtuutettu huoltoliike.
• Konetta huollettaessa tulee käyttää vain alkuperäisiä varaosia.
• Varmista ennen asentamista, että koneen verkkopistoke on

irrotettu pistorasiasta.

• Varmista että sijoituspaikan sähköjärjestelmään on kytketty asetusten mukaiset sulakkeet.
• Kytkentäpaikan sähköliitäntöjen tulee vastata koneen arvokilvessä olevia arvoja.
• Kiinnitä erityistä huomiota siihen, ettei kone ole sähköjohdon päällä.
• Konetta kytkettäessä ei saa koskaan käyttää jatkojohtoa tai haaroitusrasiaa. Pistorasiaan on päästävä helposti käsiksi koneen kytkemisen jälkeen.
• Koneen on oltava ensimmäisellä käyttökerralla kytkemisen jälkeen tyhjä.

Päivittäinen käyttö

• Tämä kone on tarkoitettu kotitalouskäyttöön, älä käytä sitä muuhun tarkoitukseen. Koneen kaupallinen käyttö mitätöi takuun.
• Älä seiso, istu tai laita raskasta esinettä astianpesukoneen avoimen luukun päälle, sillä kone voi kaatua.
• Älä koskaan laita pesuaine- tai huuhteluainelokeroon mitään muuta ainetta kuin erityisesti astianpesukoneisiin tarkoitettua pesu- tai huuhteluainetta. Valmistaja ei ota mitään vastuuta tämän ohjeen noudattamatta jättämisen aiheuttamista vahingoista.
• Koneen pesuosassa oleva vesi ei ole juomavettä, älä juo sitä.
• Räjähdysvaaran takia koneen pesutilaan ei saa koskaan laittaa mitään kemiallista puhdistusainetta kuten liuotinta.
• Varmista muoviesineiden lämmönkestävyys ennen niiden tiskaamista astianpesukoneessa.
• Yli 8-vuotiaat lapset ja fysiikaltaan, tuntoaisteiltaan tai henkiseltä kunnoltaan heikentyneet henkilöt saavat käyttää tätä laitetta, kun he ovat saaneet ohjauksen tai opastuksen laitteen käytöstä käyttäjän turvallisuudesta vastaavalta henkilöltä. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
• Älä koskaan laita koneeseen esineitä, jotka eivät sovellu astianpesukoneeseen. Älä myöskään täytä koreja liian täyteen. Valmistaja ei ota vastuuta korien liikkumisen koneen sisäosiin aiheuttamista naarmuista tai ruosteesta tai muista vahingoista.
• Koneen luukkua ei saa koskaan avata koneen ollessa käynnissä, sillä koneen sisällä on kuumaa vettä, joka voi virrata ulos. Laitteessa on kuitenkin suojamekanismi, joka pysäyttää koneen, mikäli luukku avataan.
• Älä jätä koneen luukkua auki. Auki oleva luukku voi aiheuttaa henkilövahinkoja.
• Aseta veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin teräpuoli alaspäin.
• Jos virtajohto vahingoittuu, valmistajan, sen huoltoedustajan tai vastaavan pätevän henkilön on vaihdettava se vaaratilanteiden välttämiseksi.
• Konetta ei ole suunniteltu henkilöille (mukaan lukien lapset), joilla on alentunut fyysinen, sensorinen tai henkinen toimintakyky tai joilla ei ole riittävää kokemusta ja osaamista, eikä heidän näin ollen tulisi käyttää konetta, mikäli heidän turvallisuudestaan vastuullinen henkilö ei heitä valvo tai anna riittävää opastusta.
• Jos EnergySave-asetuksen valinta on "Kyllä", luukku avautuu ohjelman päättyessä. Älä paina luukkua väkisin kiinni 1 minuutin aikana, jotta vältetään automaattisen mekanismin rikkoutuminen. Luukun on annettava olla avoinna 30 minuutin

ajan, jotta kuivaus toimii. (mallit, joissa on automaattisesti avautuva luukku)

Varoitus: Älä seiso luukun edessä, kun signaali ilmoittaa luukun automaattisesta avautumisesta.

Lasten turvallisuus

• Purettuasi koneen pakkauksestaan sinun on varmistettava, että lapset eivät pääse käsiksi pakkausmateriaaliin.
• Älä anna lasten leikkiä koneella tai käynnistää sitä.
• Pidä pesu- ja huuhteluaineet lasten ulottumattomissa.
• Älä päästä lapsia koneen lähelle sen luukun ollessa auki, koska koneen sisällä saattaa olla vielä puhdistusainejäämiä.
• Varmista, että vanha astianpesukoneesi ei aiheuta vaaraa lapsille. Tiedossa on tapauksia, joissa lapset ovat lukinneet itsensä vanhoihin koneisiin. Voit estää tällaiset tilanteet rikkomalla vanhan astianpesukoneen luukun lukitusmekanismin ja katkaisemalla sen verkkojohdon.

Toimintahäiriön sattuessa

• Koneen toimintahäiriön saa korjata vain valtuutettu huoltohenkilö. Mikäli konetta korjaa muu kuin valtuutettu huoltohenkilö, koneen takuu lakkaa olemasta voimassa.
• Varmista ennen huoltotoimenpiteen aloittamista, että kone on irrotettu verkkovirrasta. Irrota sulake tai vedä pistoke pistorasiasta. Älä vedä johdosta vaan pistokkeesta. Muista myös kiertää tulovesihana kiinni.

Suosituksia

• Poista astioista irtoruoantähteet ennen astioiden laittamista koneeseen, sillä näin säästät energiaa ja vettä. Käynnistä kone vasta sitten, kun se on täynnä.
• Käytä esipesutoimintoa vain silloin, kun se todella on tarpeellista.
• Aseta ontot esineet, kuten kulhot, lasit ja kattilat, koneeseen pohjapuoli ylöspäin.
• Koneeseen suositellaan laitettavaksi vain suositeltava määrä konepesun kestäviä aterimia ja astioita.

Astianpesukoneessa pestäväksi sopimattomat astiat:

• Tupakantuhka, kynttiläjäämät, kiillotusaineet, maali, kemialliset aineet, rautaseosmateriaalit.
• Haarukat, lusikat ja veitset, joiden kahva on puuta tai luuta, tai kahvojen pinnoite on norsunluuta tai helmiäistä: liimatut esineet esineet, joissa on jäämiä hionta-aineista tai happamista tai emäksisistä kemikaaleista.
• Lämpöä kestämättömät muoviesineet, kupariset tai tinatut astiat.
• Alumiiniset ja hopeiset esineet (ne voivat värjäytyä tai harmaantua).
• Tietyt arat lasityypit, painokoristellut posliiniastiat, joiden koristeet haalistuvat jo ensimmäisellä pesukerralla, eräät kristalliesineet, sillä ne tummuvat ajan oloon, lämpöä kestämättömät ruokailuvälineet, lyijykristallilasit, leikkuulaudat, synteettisistä kuiduista valmistetut esineet.
• Nestettä imevät esineet, kuten pesusienet tai keittiöliinat, eivät sovellu konepesuun.

Varoitus: Tarkista tästä lähtien astioita ostaessasi, että ne ovat konepesun kestäviä.

KONEEN ASENTAMINEN

Koneen sijoittaminen

Koneen sijoituspaikka kannattaa valita siten, että astioiden laittaminen koneeseen ja ottaminen sieltä pois on mahdollisimman helppoa.

Älä sijoita konetta paikkaan, jossa huonelämpötila voi laskea alle 0°C.

Ennen koneen sijoittamisen aloittamista, ota kone pois pakkauksestaan ja poista kaikki pakkausmateriaalit pakkauksen varoituksia noudattaen.

Sijoita kone lähelle vesi- tai viemäriliitäntää. Konetta sijoitettaessa on otettava huomioon, että se on pysyvästi paikallaan eikä paikkaa asennuksen jälkeen vaihdeta.

Älä konetta siirtäessäsi tartu sen luukkuun tai käyttöpaneeliin. Jätä koneen joka puolelle sen verran vapaata tilaa, että voit helposti siirtää konetta eteen- ja taaksepäin siivouksen aikana.

Varmista että tulo- ja poistovesiletkut eivät jää puristuksiin koneen sijoituksen aikana. Varmista myös, että kone ei ole sähköjohdon päällä.

Säädä kone vaakasuoraan säätöjaloilla. Koneen kunnollinen sijoittaminen takaa ongelmattoman toiminnan ja luukun kunnollisen avautumisen ja sulkeutumisen.

Mikäli koneen luukku ei sulkeudu kunnolla on tarkistettava, seisooko kone vakaasti paikallaan. Jos näin ei ole, säädä kone vakaaseen vaakasuoraan asentoon säätöjaloilla.

Vesiliitäntä

Varmista että sijoituspaikan vesiputkisto soveltuu astianpesukoneen kytkemiseen. Suosittelemme myös suodattimen asentamista putkistoon estämään mahdollisten epäpuhtauksien (hiekka, savi, ruoste, tms.) pääseminen koneeseen, sillä ne voivat aiheuttaa koneen vioittumisen tai koneessa pestyt astiat voivat kellastua ja niihin voi jäädä sakkaa.

Älä käytä vanhan astianpesukoneesi tulovesiletkua, vaan käytä uuden koneesi mukana tullutta uutta tulovesiletkua. Jos aiot kytkeä koneeseen uuden tai pitkään käyttämättä olleen tulovesiletkun, niin juoksuta sen läpi vettä jonkin aikaa ennen kuin kytket letkun koneeseen. Liitä tulovesiletku suoraan vesihanaan. Putkiston paineen tulee olla vähintään 0,03 Mpa ja enintään 1 Mpa. Mikäli paine on korkeampi kuin 1 Mpa, on väliin kytkettävä paineenalennusventtiili.

Letkun kytkemisen jälkeen hana on kierrettävä täysin auki ja tarkistettava liitäntöjen vesitiiviys. Koneen turvallisuuden takia sinun on pidettävä huolta siitä, että suljet hanan jokaisen käyttökerran jälkeen.

HUOMAA: Joissain malleissa on käytössä Aquastop-vesiturvajärjestelmä. Jos Aquastop-vesiturvajärjestelmää käytetään, muodostuu vaarallinen jännite. Älä katkaise Aquastop-vesiturvajärjestelmää. Älä anna sen päästä taipumaan tai kierteelle.

Poistovesiletku

Poistovesiletku voidaan kytkeä joko suoraan viemäriputkeen tai tiskialtaan poistoputken liitäntään. Jos käytettävissä on erityinen taivutettu putki niin poistovesi voidaan valuttaa suoraan tiskialtaaseen kiinnittämällä taivutettu putki tiskialtaan reunaan. Tämän liitännän pituuden tulisi olla vähintään 50 cm ja enintään 110 cm korkeudella lattiatasosta.

Varoitus: Käytettäessä pidempää kuin 4 m poistovesiletkua saattavat astiat jäädä likaisiksi. Valmistaja ei ota vastuuta tällaisesta tilanteesta.

Koneen maadoitetun verkkopistokkeen saa kytkeä vain sellaiseen maadoitettuun pistorasiaan jossa on saatavissa koneen arvokilvessä mainittu jännite ja virta. Mikäli pistorasiassa ei ole maadoitusta, teetätä sellainen ammattitaitoisella sähköasentajalla. Valmistaja ei ota vastuuta maadoittamattomasta käytöstä mahdollisesti aiheutuvista vahingoista tai ongelmista.

Kytkentäpiirin sulakkeen arvon tulee olla 10-16 A.

Koneen toimintajännite on 220-240 V. Mikäli käyttöpaikan jännite on 110 V, tulee koneen ja pistorasian väliin kytkeä 110/220 V muuntaja, jonka teho 3000 W. Pistokkeen on oltava irrotettuna koneen sijoituksen ja asennuksen aikana.

Käytä vain alkuperäistä verkkojohtoa ja pistoketta.

Käyttöjännitteen laskiessa koneen pesuteho laskee.

Koneen verkkojohdon saa vaihtaa vain valtuutettu huoltoliike tai huoltohenkilö. Tämän ohjeen noudattamatta jättäminen voi johtaa henkilö- tai muihin vahinkoihin.

Turvallisuuden takia verkkopistoke on irrotettava pistorasiasta jokaisen käyttökerran jälkeen.

Sähköiskuvaaran välttämiseksi pistokkeeseen ei saa koskea, mikäli kädet ovat kosteat.

Turvallisuuden kannalta on tärkeää, että irrottaessasi verkkopistoketta pistorasiasta vedät aina pistokkeesta. Älä vedä johdosta.

Koneen asentaminen työtason alle

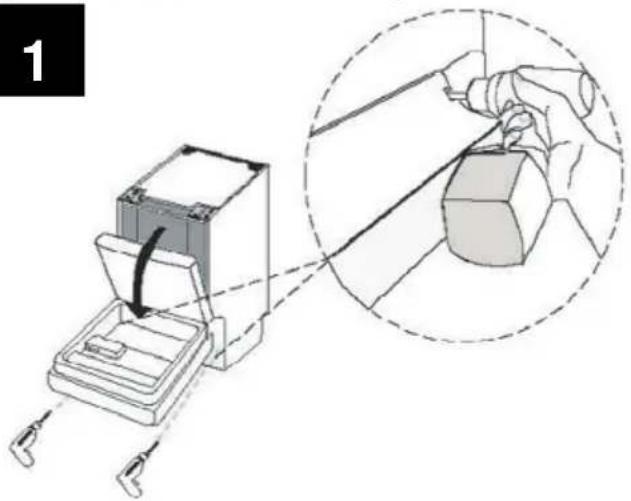

Avaa koneen luukku ja irrota alasokkelin kaksi kiinnitysruuvia kuvan osoittamalla tavalla.

Irrota alasokkeli kuvan osoittamalla tavalla.

3

7 Vaihtoehto 1: Koneen alasokkelin asentaminen

Asenna alasokkeli alustaan.

Varmista, että alasokkeli on asennettu kunnolla alustaan.

Kiinnitä alasokkeli kahdella ruuvilla.

8

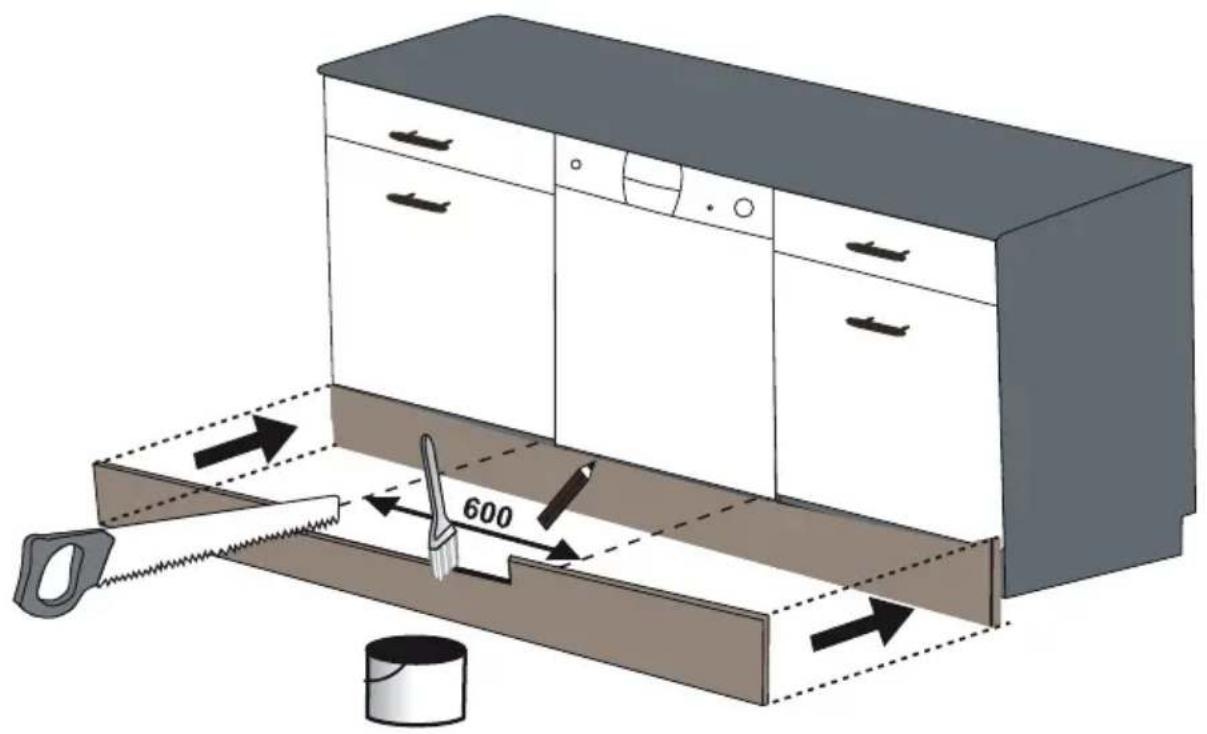

Vaihtoehto 2: Kalustesokkelin asentaminen.

9

Vaihtoehto 3: Listasarjan asentaminen.

Noudata listasarjan mukana toimitettuja ohjeita. (lisävaruste)

Ennen ensimmäistä käyttökertaa

• Tarkista, että käyttöjännite ja vesijohtoverkon paine vastaavat käyttöohjeessa koneelle määriteltyjä arvoja.
• Poista kaikki pakkausmateriaali koneen sisältä. • Täytä huuhtelukirkastelokero.

Pesuaineen käyttö

Käytä kotitalousastianpesukoneisiin tarkoitettua pesuainetta.

Kotitalouskäyttöön suunniteltujen astianpesukoneiden pesuaineita on eri muodoissa: jauheena, nesteenä ja tabletteina.

Pesuaine on laitettava pesuainelokeroon ennen koneen käynnistämistä. Säilytä pesuainetta viileässä, kuivassa paikassa lasten ulottumattomissa.

Älä laita pesuainetta pesuainelokeroon enempää kuin on tarpeellista, sillä muussa tapauksessa se voi aiheuttaa naarmuja laseihin ja osa pesuaineesta voi jäädä kunnolla liukenematta. Jos tarvitset lisätietoja käyttämästäsi pesuaineesta, lue ensin pakkauksen ohjeet tarkasti ja ota sitten tarvittaessa yhteys suoraan pesuaineen valmistajaan.

Pesuainelokeron täyttäminen

Avaa pesuainelokero painamalla salpaa kuvan osoittamalla tavalla. Lokeron sisäpuolella on tasoviivoitus. Oikean pesuainemäärän annostelu voidaan suorittaa näitä tasoja hyödyntäen. Pesuainelokeron kokonaistilavuus on 40 cm³.

Avaa pesuaineastia ja kaada suurempaan lokeroon 25 cm³, jos astiat ovat erittäin likaisia, tai 15 cm³, jos ne ovat vähemmän likaisia. 2 Jos astiat ovat olleet likaisina pesemättöminä

pidemmän aikaa ja niissä on kuivuneita ruokajäämiä tai jos astianpesukone on erittäin täynnä,

kaada 5 cm³ pesuainetta esipesulokeroon ja käynnistä kone.

Pesuaineen annostus on riippuvainen käytettävän veden kovuudesta.

Yhdistelmäpesuaineet

Pesuainevalmistajat valmistavat yhdistelmäpesuaineita, joiden nimitykset ovat esimerkiksi “2 in 1” (kaksitoiminen), “3 in 1” (kolmitoiminen) ja niin edelleen.

Yhdistelmäpesuaineet "2 in 1" sisältävät pesuainetta ja suolaa tai huuhtelukirkastetta. Yhdistelmäpesuaineita käytettäessä on niiden käyttöohjeet luettava huolellisesti oikean käyttötavan ja annostelun varmistamiseksi.

Yleisesti ottaen yhdistelmäpesuaineet antavat hyvän pesutuloksen. Näissä pesuaineissa huuhtelukirkastetta ja/tai suolaa on kiinteä määrä.

Pesuaineita käytettäessä huomioitavia seikkoja:

• Lue aina käyttämäsi pesuaineen käyttöohjeet huolellisesti ja varmista, onko se mahdollisesti yhdistelmäpesuaine. Varmista myös, että käyttämäsi pesuaine soveltuu käyttämäsi veden kovuudelle.
• Noudata pakkauksessa olevia käyttö- ja annosteluohjeita.
• Jos pesuaine on tablettimuodossa, älä laita sitä koneen sisäosiin tai ruokailuvälinekoriin. Laita tabletit aina koneen pesuainelokeroon.

Tablettipesuaineet ja yhdistelmäpesuaineet tuottavat hyvän pesutuloksen vain tietyntyyppisessä käytössä. Jos käytät tällaisia pesuaineita, sinun on varmistettava oikea käyttötapa pesuaineen valmistajalta.

Kun käyttöolosuhteet ja koneen asetukset ovat sopivat, nämä aineet vähentävät suolan ja huuhtelukirkasteen kulutusta.

Mikäli et saavuta hyvää pesutulosta käytettyäsi tabletteja tai yhdistelmäpesuaineita (jos astiat ovat pesun jälkeen kalkkiraitaisia ja kosteita), kokeile jauhemaisia pesuaineita ("2 in 1" tai "3 in 1" tai vastaava). Yleensä jauhemaisella pesuaineella saavutetaan parempi pesutulos.

Suositeltava käyttötapa: Jos haluat saada parempia pesutuloksia yhdistelmäpesuaineilla, lisää koneeseen huuhtelukirkastetta ja säädä huuhtelukirkasteen annostus alimmalle tasolle.

Eri valmistajien pesuainetablettien liukenemisaika voi vaihdella lämpötilan ja ajan mukaan. Tästä syystä niiden käyttämistä ei suositella lyhyissä ohjelmissa. Lyhyissä ohjelmissa on parempi käyttää jauhemaista pesuainetta.

Kun lopetat yhdistelmäpesuaineiden käytön

Täytä huuhtelukirkastelokerot. Säädä huuhtelukirkasteen määrä sopivaksi.

Huuhtelukirkasteen lisääminen ja säätö.

Huuhtelukirkastetta käytetään estämään astioihin helposti syntyviä valkoisia vesiläikkiä,

kalkkijäämiä ja valkoisia kalvomaisia jäämiä sekä tehostamaan

astioiden kuivumista.

Pidä huoli, että huuhtelukirkastelokero on aina riittävän täynnä ja että käytetään vain erityisesti astianpesukoneisiin tarkoitettua huuhtelukirkastetta. Huuhtelukirkasteen lisääminen:

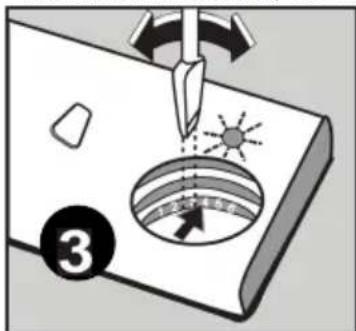

Kierrä lokeron kansi auki. Kaada huuhtelukirkastetta säiliöön, kunnes huuhtelukirkasteen tasoilmaisin

muuttuu tummaksi, aseta kansi

paikalleen ja kierrä se kiinni siten, että merkit ovat vastakkain. Tarkistamalla huuhtelukirkasteen tasoilmaisimen pesuainelokerossa voit varmistaa, tuleeko huuhtelukirkastetta lisätä. Tumma ilmaisin tarkoittaa, että lokerossa on riittävästi huuhtelukirkastetta, kun taas vaalea ilmaisin tarkoittaa, että huuhtelukirkastetta on lisättävä.

Huuhtelukirkasteen asetuksen säätöalue on 1-6. Huuhtelukirkasteen tehdasasetus on 3.

Huuhtelukirkasteen asetusta on nostettava, mikäli astioissa on pesun jälkeen kuivumisveden jättämiä jälkiä, ja asetusta on laskettava, mikäli astioihin jää sininen jälki kädellä pyyhittäessä.

Varoitus: Käytä vain astianpesukoneisiin tarkoitettua huuhtelukirkastetta. Yliannostuksesta johtuvat huuhteluainejäämät voivat tuottaa paljon vaahtoa ja vähentää pesutehoa, josta syystä ylimääräinen huuhtelukirkaste on poistettava pyyhkimällä.

ASTIOIDEN SIJOITTAMINEN KONEESEEN

Kun sijoitat astiat oikein koneeseen, saat parhaan mahdollisen pesu- ja kuivaustuloksen energiaa säästämällä.

Koneessa on kaksi erillistä koria, joihin astiat voidaan sijoittaa. Alakoriin voit laittaa sellaisia pyöreitä ja syviä astioita, kuten kasarit, kattilan kannet, lautaset, salaattikulhot ja ruokailuvälineet.

Yläkori on suunniteltu pienille lautasille, jälkiruokalautasille, salaattikulhoille, kupeille ja laseille.

Pitkäjalkaiset lasit ja pikarit kannattaa asettaa siten, että ne nojaavat korin reunaan tai telineeseen eivätkä muihin astioihin. Älä aseta pitkiä laseja nojalleen toisiaan vasten, sillä ne voivat liikkua ja rikkoutua.

Ohuet ja kapeat osat kannattaa asettaa korien keskiosiin. Sijoita

lusikat muiden ruokailuvälineiden joukkoon estääksesi niiden juuttumisen toisiaan vasten. Suosittelemme ruokailuvälinetelineen käyttämistä parhaan pesutuloksen saavuttamiseksi.

Veitsien ja muiden teräväkärkisten esineiden kanssa tulee olla varovainen, kun ne ovat ruokailuvälinekorissa.

Varoitus: Sijoita astiat koneeseen siten, että ne eivät estä ylä- ja alasuihkuvarren pyörimistä.

Astiateline

Koneen yläkorissa on astiatelineet. a b Voit käyttää näitä telineitä avatussa tai suljetussa asennossa. Kun ne ovat avatussa asennossa a voit asettaa niiden päälle kuppeja ja kun ne ovat suljetussa asennossa b voit asettaa koriin korkeita laseja. Voit asettaa telineille myös pitkiä haarukoita, veitsiä ja lusikoita.

Yläkori yläasennossa

Kun kori on asetettu yläasentoonsa voit pestä alakorissa suurempia astioita kuten kattilat, pannut jne.. Yläkorin ollessa ala-asennossaan voit pestä yläkorissa korkeampia asioita. Voit muuttaa korin asetusta sen ollessa tyhjänä seuraavasti:

a) Avaa liukukiskojen lukitus ( kts. kuva)

b) Vedä kori ulos.

c) Aseta korin pyörät joko ala- tai yläasentoon.

d) Lukitse liukukiskojen lukitus

e) Tarkista ettei kori pääse liukumaan pois kiskoilta ja että se liikkuu kiskolla esteettömästi.

Alakorin ominaisuudet

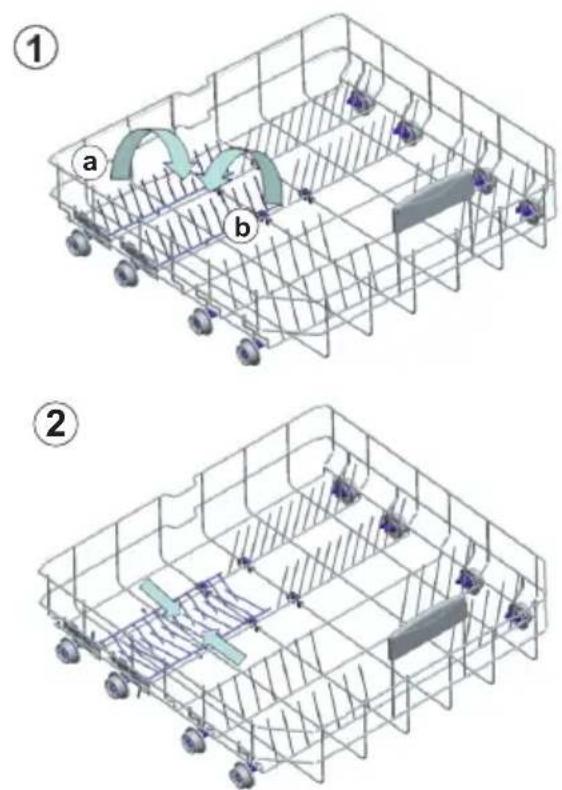

Lautaspidikkeiden taittaminen

Alakorin toisella puolella on taitettavat lautaspidikkeet. Mikäli tarvitset tilaa asioille jotka vaativat tilaa ja joiden sijoittelu pidikkeisiin ei onnistu, voit tarvittaessa kääntää pidikkeet kuvan mukaisesti ala-asentoon, jolloin esim. suurempien astioiden asettelu helpottuu. Ole varovainen kun käännät pidikkeitä. Valmistaja ei vastaa vahingoista, jotka johtuvat väärästä pidikkeiden käytöstä.

Esimerkkejä astioiden sijoituksesta

Alakori

Virheellisiä sijoitustapoja

Tärkeä huomautus testilaboratorioille

Lisätietoja suorituskykytesteistä saat ottamalla yhteyttä osoitteeseen: "[e-mail]". Liitä sähköpostiin mallinimi ja sarjanumero (20 numeroa), jotka löytyvät laitteen ovesta.

OHJELMIEN KUVAUKSET

Ohjelmatiedot

	Ohjelma
Ohjelman kuvausPesulämpötila	Eco50°C	Pika50 min. 65°C	Teho65°C
Ruokajätteentyppi	Kahvi, maito,kylmä liha,vihannekset,ei odottaneetkauan	Sopat, kastikkeet,pasta, kananmunat,pilahviriisi, perunaja uuniruoat,paistetut ruoat	Sopat, kastikkeet,pasta, kananmunat,pilahviriisi, perunaja uuniruoat,paistetut ruoat
Likaisuus	Keskitaso	Päivittäiset	Erittäin likainen
Pesuaipeen annosteluLokero ALokero B	5 ml15/25 ml	B-15/25 ml	A+B5 ml15/25 ml
	Esipesu	65°C Pesu	45°C Pesu
	50°C Pesu	Välihuuhtelu	65°C Pesu
	Kuuma huuhtelu	Kuuma huuhtelu	Kylmä huuhtelu
	Kuivaus	Loppu	Kuuma huuhtelu
	Loppu		KuivausLoppu

Jos käytät puolitäyttötoimintoa, ohjelman vaiheet ovat seuraavat:

Ohjelman kulku (min)	145 46		96
Virrankulutus (kWh)	0,97	1,22	1,40
Vedenkulutus (litraa)	12,0	12,7	12,2

Varoitus: Lyhyet ohjelmat eivät sisällä kuivausvaihetta.

Yllä mainitut arvot on saatu laboratorio-olosuhteissa asiaankuuluvien standardien mukaisesti. Nämä arvot voivat muuttua tuotteen käyttötilanteen ja ympäristön mukaan (verkkojännite, vedenpaine, veden tulolämpötila ja ympäristön lämpötila).

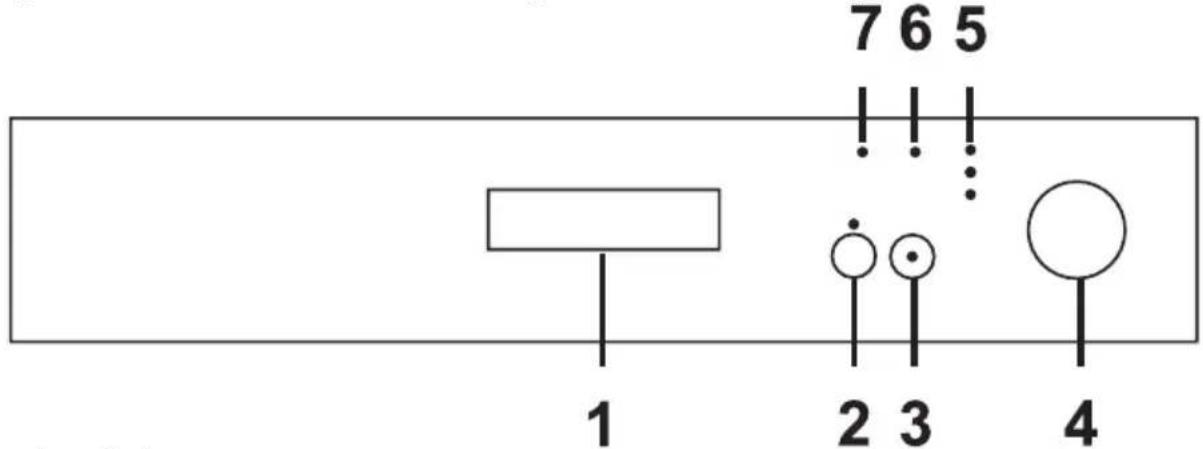

Ohjelman valitseminen ja koneen käyttäminen

1. Luukun kahva

Käytä luukun kahvaa luukun avaamiseen ja sulkemiseen.

2. Viive- ja puolitäyttöpainikkeet

Viivetoiminnon avulla voit asettaa ohjelman alkamaan 3, 6 tai 9 tunnin viiveellä. Kun painat viivepainiketta kerran, 3 tunnin merkkivalo syttyy. Jokainen painallus siirtää viivettä seuraavaan vaihtoehtoon (3, 6, 9 tuntia). Kun 9 tunnin merkkivalo palaa ja painat viivepainiketta uudelleen, viivetoiminto peruuntuu. Viivetoiminto käynnistyy, kun olet valinnut haluamasi viiveen ja painanut käynnistä/pysäytä-painiketta. Viiveen laskenta alkaa tästä hetkestä. Jos haluat muuttaa viivettä sen jälkeen, kun se on asetettu, voit asettaa uuden ajan painamalla ensin käynnistä/pysäytä-painiketta ja sitten painiketta 2. Paina käynnistä/pysäytä-painiketta uudelleen käynnistääksesi viivetoiminnon.

Kun viive päättyy, viivetoiminnon merkkivalo sammuu ja valitsemasi ohjelma käynnistyy.

Jos painat viivepainiketta 9 tunnin merkkivalon palaessa, viivetoiminto sammuu. Jos painat käynnistä/pysäytä-painiketta viivetoiminnon merkkivalojen ollessa pois

päältä, valitsemasi ohjelma käynnistyy suoraan.

Jos käännät ohjelmanvalitsimen asentoon pois päältä asetettuasi viiveen ja käynnistettyäsi ohjelman, viivetoiminto perutaan.

Jos painat ja pidät pohjassa 2 painiketta 3 sekunnin ajan, puolitäyttötoiminto käynnistyy ja puolitäyttötoiminnon LED-valo syttyy.

Paina 2 painiketta uudelleen 3 sekunnin ajan peruaksesi puolitäyttötoiminnon. Puolitäyttötoiminnon LED-valo sammuu.

Koneessa olevan puolitäyttöpainikkeen avulla voit lyhentää valitsemasi ohjelman kestoa ja vähentää samalla energian- ja vedenkulutusta. (katso ohjelmataulukko s. 24)

HUOMAA: Jos olet käyttänyt jotakin lisätoimintoa (kuten viive- tai puolitäyttötoiminto) viimeksi käyttämäsi ohjelman aikana ja sammuttanut sekä käynnistänyt koneen sen jälkeen uudelleen, valitsemaasi lisätoimintoa ei valita seuraavan pesuohjelman kanssa. Jos haluat käyttää toimintoa yhdessä uudelleen valitsemasi ohjelman kanssa, valitse toiminto uudelleen.

3. Käynnistä/pysäytä-painike

Painaessasi käynnistä/pysäytä-painiketta, ohjelmanvalitsimella valitsemasi ohjelma käynnistyy ja pesun merkkivalo syttyy. Ohjelman alettua, käynnistä/pysäytä-painikkeen merkkivalo sammuu. Voit painaa käynnistä/pysäytä-painiketta jos haluat pysäyttää ohjelman. Tässä tapauksessa, käynnistä/pysäytä-painikkeen merkkivalo alkaa vilkkumaan. Voit jatkaa ohjelmaa painamalla käynnistä/pysäytä-painiketta uudelleen.

4. Päälle/pois-ohjelmanvalitsin

Sammuttaa virran koneesta käännettäessä asentoon pois päältä. Muissa asennoissa, kone käynnistyy ja voit valita haluamasi ohjelman.

5. Ohjelmakulun merkkivalot

Voit seurata ohjelman kulkua ohjauspaneelissa olevien merkkivalojen avulla.

• Pesu
• Kuivaus • Loppu

6. Huuhtelukirkasteen

varoitusmerkkivalo

Tarkista huuhtelukirkasteen varoitusmerkkivalo saadaksesi tietää, onko koneessa tarpeeksi huuhtelukirkastetta. Jos huuhtelukirkasteen varoitusmerkkivalo palaa, lisää huuhtelukirkastetta.

7. Virtavalon ilmaisin

Kun käyttäjä kiertää ohjelmanvalitsinta, kone käynnistyy ja virtavalo syttyy. Koneen käynnistyessä virtavalo on päällä. Kun käyttäjä asettaa ohjelmanvalitsimen pois päältä, virtavalo sammuu.

Koneen käyttäminen

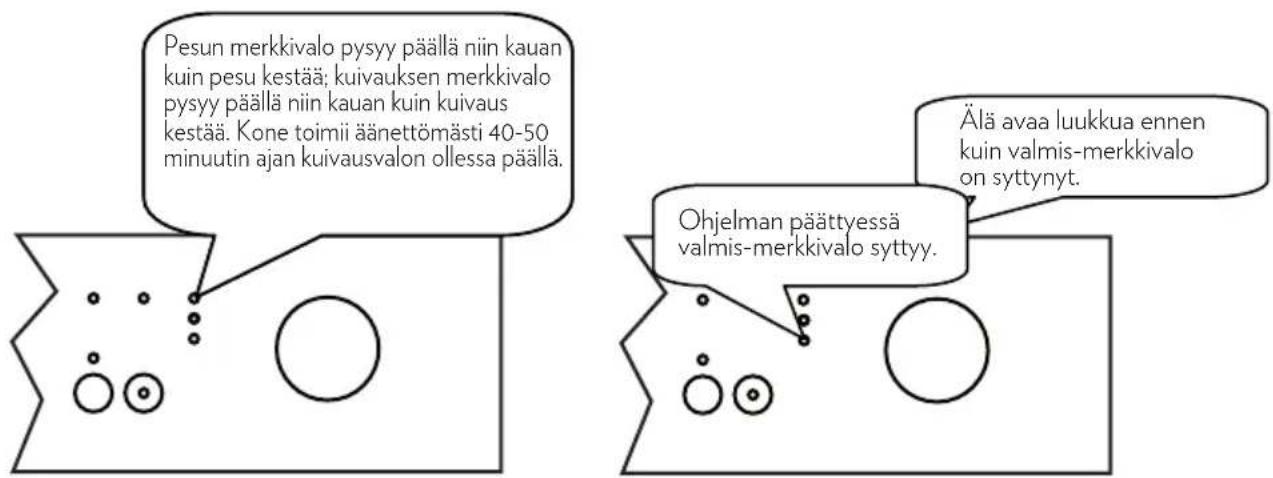

Ohjelmakulun merkkivalot

Voit seurata ohjelman kulkua ohjauspaneelissa olevien merkkivalojen avulla.

Ohjelman muuttaminen

Jos haluat muuttaa ohjelmaa sen ollessa käynnissä:

Ohjelman peruuttaminen

Jos haluat peruuttaa ohjelman sen ollessa käynnissä:

Koneen sammuttaminen

HUOMAA: Jotta kuivaus sujuisi nopeammin, voit avata koneen luukkua hieman raolleen muutaman minuutin kuluttua siitä, kun ohjelma on päättynyt ja valmismerkkivalo on syttynyt.

HUOMAA: Ohjelma jatkuu siitä mihin se jäi, kun koneen luukku avataan ja suljetaan tai jos virta katkaistaan ja kytketään uudelleen pesun aikana.

HUOMAA: Jos virta katkaistaan tai jos koneen luukkua avataan ja suljetaan kuivauksen aikana, ohjelma päättyy. Valitse uusi ohjelma.

HOITO JA PUHDISTUS

Koneen säännöllinen puhdistaminen pidentää sen käyttöikää.

Koneen pesutilaan voi kerääntyä rasvaa ja kalkkia.

- Täytä pesuainelokero, älä laita koneeseen astioita, valitse korkeaa lämpötilaa käyttävä pesuohjelma ja käynnistä kone. Mikäli kone ei tule puhtaaksi, käytä erityisiä kalkinpuhdistusaineita.

Luukun tiivisteen puhdistaminen:

- Pyyhi luukun tiiviste puhtaaksi kostealla liinalla säännöllisin väliajoin.

Koneen puhdistaminen:

Puhdista suodattimet ja suihkuvarret vähintään kerran viikossa. Irrota koneen pistotulppa pistorasiasta ja sulje vesihana ennen puhdistamisen aloittamista. Älä käytä koneen puhdistamiseen hankaavia aineita ja puhdistusvälineitä. Pyyhi miedolla puhdistusaineella ja kostealla liinalla.

Suodattimet:

Tarkista, onko karkea- tai hienosuodattimeen jäänyt ruoantähteitä. Jos suodattimissa on ruoantähteitä, poista suodattimet ja puhdista ne huolellisesti juoksevalla vedellä.

a. Hienosuodatin b. Karkeasuodatin c. Metalli/muovi-suodatin

Suodatinyhdistelmän irrottaminen puhdistusta varten: kierrä vastapäivään ja nosta sitten ylöspäin. 1

Vedä metalli/muovi-suodatin irti. 3 Vedä sitten karkeasuodatin irti hienosuodattimesta. 2 Huuhtele ne runsaalla juoksevalla vedellä. Aseta metalli/muovi-suodatin paikalleen. Aseta karkeasuodatin hienosuodattimen sisään siten, että niiden merkinnät ovat vastakkain. Kiinnitä hienosuodatin metalli/muovi-suodattimeen ja kierrä yhdistelmää nuolen

suuntaan. Yhdistelmä on lukittu silloin, kun hienosuodattimen nuoli on näkyvissä vastapäätä. 4

• Älä koskaan käytä astianpesukonetta ilman suodattimia.
• Pesutulos heikkenee, mikäli suodattimet eivät ole kunnolla paikallaan.
• Suodattimien puhtaus on tärkeää koneen moitteettoman toiminnan ja hyvän puhtaustuloksen kannalta.

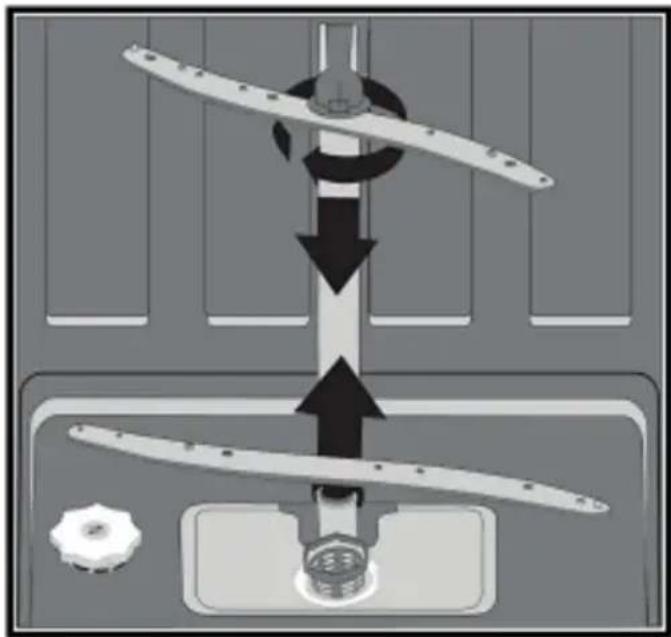

Tarkista, ovatko ylä- ja alasuihkuvarren reiät tukkeutuneet. Mikäli niissä on pieniäkin tukkeumia, irrota suihkuvarret ja puhdista ne juoksevalla vedellä.

Alempi suihkuvarsi irrotetaan nostamalla sitä ylöspäin ja ylempi suihkuvarsi irrotetaan avaamalla ensin sen kiinnitysmutteri kiertämällä sitä vasemmalle (vastapäivään).

Kiristä mutteri kunnolla laittaessasi suihkuvartta takaisin paikalleen.

Tulovesisuodatin

Suodattimen tarkoituksena on suodattaa tulovedessä mahdollisesti olevat epäpuhtaudet (hiekka, savi, ruoste, tms.) ja näin estää koneen vaurioituminen ja epäkelvon pesutuloksen, kuten kellastuminen ja sakan muodostuminen astioiden pinnalle, syntyminen. Tarkista suodatin ja vedentuloletku säännöllisin väliajoin ja puhdista ne tarvittaessa. Ennen suodattimen puhdistamista vesihana on suljettava ja irrotettava letku. Puhdista suodatin juoksevalla vedellä irrotettuasi sen letkusta. Työnnä puhdistettu takaisin letkun sisään ja kiinnitä letku takaisin paikalleen.

VIRHEKOODIT JA ONGELMATILANTEET

VIRHEKOODI			VIRHEEN KUVAUS	OHJAIN
Pesu Valmis	Käynnistä/ pysäytä- painike
			Riittämätön vedensaanti	• Varmista, että hana on kokonaan auki eikä vedentuloa ole katkaistu.• Sulje hana, irrota vedenottoletku hanasta ja puhdista suodatin letkun liitäntäpäässä.• Käynnistä kone uudelleen ja ota yhteyttä huoltoon jos vika uusiutuu.
			Jatkuva vedenottohäiriö.	• Sulje hana.• Ota yhteyttä huoltoon.
			Koneen sisällä olevaa poistovettä ei voida tyhjentää.	• Veden poistoletku on tukkeutunut.• Koneen suodattimet voivat olla tukkeutuneet.• Sammuta kone ja peruuta ohjelma.• Ota yhteyttä huoltoon, jos vika uusiutuu.
			Haluttua lämpötilaa ei pystytä saavuttamaan viallisen lämmittimen tai lämmitinanturin johdosta.	• Ota yhteyttä huoltoon.
			Veden ylivuotohälytys on lauennut	• Sammuta kone ja sulje hana.• Ota yhteyttä huoltoon.
	[ASAT]		Viallinen piirikortti •	Ota yhteyttä huoltoon.

Jos jokin tilailmaisimista palaa ja Start/Tauko -ilmaisin vilkkuu

Jos ohjelma ei käynnisty

• Tarkista, onko pistotulppa pistorasiassa. • Tarkista sulakkeet.
• Varmista, että tulovesihana on auki.
• Varmista, että koneen luukku on kiinni.
• Varmista, että kytkit koneen pois päältä painamalla virtakytkintä. • Varmista, että tulovesisuodatin ja koneen suodattimet eivät ole tukossa.

Jos ilmaisimet "Pesu" ja "Valmis" vilkkuvat jatkuvasti

• Veden ylivuodon hälytys on päällä.
• Sulje tulovesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.

Jos kaikki ilmaisimet eivät sammu pesuohjelman loputtua

Virta on vielä päällä (paina virtakytkintä).

Pesuainelokeroon jää pesuainejäämiä

Pesuainelokero on ollut kostea pesuainetta laitettaessa.

Jos vesi jää koneen sisään ohjelman loputtua

• Poistovesiletku on tukossa tai mutkalla.
• Suodattimet ovat tukossa.
• Ohjelma ei ole vielä loppunut.

Jos kone pysähtyy kesken pesutoiminnon

• Sähkökatkos.
• Tulovesiongelma.
• Ohjelma voi olla valmiustilassa.

Jos pesun aikana kuuluu iskeviä tai täriseviä ääniä

• Astiat saattavat koskettaa toisiinsa ja aiheuttaa ylämääräistä ääntä.
• Suihkuvarsi osuu astioihin.

Jos astioihin jää ruoantähteitä

• Astiat on asetettu koneeseen siten, että vesisuihku ei ole suihkuttanut oikeisiin paikkoihin.
• Korit on täytetty liian täyteen.
• Astiat ottavat toisiinsa kiinni.
• Pesuainetta on käytetty liian vähän.
• Valittu pesuohjelma on ollut riittämättömän tehokas.
• Suihkuvarren reiät ovat tukossa.
• Suodattimet tukossa.
• Suodattimet eivät ole kunnolla paikallaan.
• Poistovesipumppu tukossa.

Jos astioissa on vaaleita tahroja

• Pesuainetta on käytetty liian vähän.
• Huuhtelukirkasteen annostelu on asetettu hyvin alhaiseksi.

Jos astiat eivät kuivu kunnolla

• Valittuna ohjelma, johon ei kuulu kuivatusta.
• Huuhtelukirkasteen annostelu asetettu liian alhaiseksi.
• Astiat on otettu koneesta liian aikaisin.

Jos astioissa on ruostetahroja

• Astioiden ruostumattoman teräksen laatu ei ole tarpeeksi hyvä.
• Pesuvedessä erittäin paljon suolaa.

Ota yhteys valtuutettuun huoltoliikkeeseen, mikäli ongelma ei häviä suoritettuasi edellä kuvatut korjaukset ja tarkistukset tai ongelma on sellainen, jota edellä ei ole kuvattu.

1. Aina kun kone ei ole käytössä
2. Irrota pistotulppa pistorasista ja käännä tulovesihana kiinni.
3. Jätä luukku hieman raolleen epämiellyttävien hajujen välttämiseksi.
4. Pidä koneen sisäosat puhtaina.
5. Vesipisaroiden välttäminen
6. Pese astiat tehokkaalla ohjelmalla.
7. Ota metalliset astiat pois koneesta.
8. Älä lisää pesuainetta.
9. Kun sijoitat astiat kunnolla koneeseen, niin käytät sitä parhaalla mahdollisella tavalla sekä energian kulutuksen että pesu- ja kuivaustehon suhteen.
10. Poista kaikki karkeat ruoantähteet astioista ennen kuin laitat likaisia astioita koneeseen.
11. Käynnistä pesuohjelma vasta sitten, kun kone on täynnä.
12. Käytä esipesua vain silloin, kun se todella on tarpeen.
13. Tarkista ohjelmaa valitessasi ohjelman toimintatapa ja sen käyttämät tyypilliset kulutusarvot.
14. Kone tuottaa lämpöä, joten sitä ei tulisi sijoittaa kylmälaitteiden välittömään läheisyyteen.
15. Jos astianpesukone on sijoitettu paikkaan, jossa on jäätymisen riski, sinun on poistettava koneesta kaikki vesi. Sulje tulovesihana, irrota tulovesiletku ja anna sisällä olevan veden valua pois.
