KÄYTTÖOHJE GU652W GORENJE

Turvallisuusohjeet 3

Ennen ensimmäistä pesukertaa 4...

Täytä astianpesukone 5.

Astianpesukoneen käyttö 6.

Asetukset 10

Hoito ja puhdistus 12...

Vianetsintä 14

Asennus 18

Huolto 21

Tietoja testauslaitokselle 22.

Tekniset tiedot 24.

Ohjelmapaneeli

1 Verkkokytkin 8 SpeedWash 2 Ohjelmanvalitsin 9 Automaattinen avaus 3 Automaattipesu 10 Puolitäyttö 4 Tehopesu 11 Ajastin 5 Ekopesu 12 Näyttö 6 Pikapesu 13 Huuhtelukirkasteen symboli 7 Huuhtelu 14 Suolan symboli

Yleistä

- Tätä konetta voivat käyttää 8 vuotta täyttän Pøkkausmateriaalit

• Lue ja säilytä käyttöohje!
• Älä käytä astianpesukonetta mihinkään muuhun kuin tämän käyttöohjeen mukaiseen tarkoitukseen.
• Älä kuormita astianpesukoneen luukkua tai astiakoreja muilla kuin pestävillä astioilla. Yli
• Älä jätä luukkua auki, koska se voi aiheuttaa kompastumisvaaran.
• Käytä ainoastaan kotitalousastianpesukoneisiin tarkoitettua koneastianpesuainetta!

Lapset ja henkilöt, joilla on fyysisiä, psyykkisiä tai aistimellisia rajoitteita tai vähän kokemusta ja tietoa koneesta. Näiden henkilöiden toiminta koneen parissa on kuitenkin valvottava tai heidät on perehdytettävä koneen käyttämiseen niin, että he ymmärtävät siihen liittyvät vaaratekijät. Lapset

Talvisäilytys/kuljetus

• Säilytä kone tilassa, jossa lämpötila ei pääse laskemaan pakkasen puolelle. • Vältä pitkiä kuljetusmatkoja pakkasella.
• Kuljeta kone pystyasennossa tai siten, että se lepää takalevyn varassa.

Ylitulvimissuoja

Ylitulvimissuoja käynnistää poistopumpun ja sulkee vedentulon, jos vedenpinnan korkeus koneessa ylittää normaalin tason. Jos suoja laukeaa, sulje vesihana ja ota yhteys huoltoon.

Pakkausmateriaalit

Pakkaus suojaa tuotetta kuljetuksen aikana. Pakkauksen materiaali voidaan kierrättää. Lajittelemalla pakkauksen materiaalit vähennät raaka-aineiden kulutusta ja jätteen määrää. Jälleenmyyjä voi ottaa pakkauksen kierrätettäväksi tai antaa tietoja lähimmästä kierrätyspisteestä. Pakkaus koostuu:

eivät saa suorittaa koneen puhdistustöitä ilman Jopa 100 % kierrätysmateriaalista valmistetusta aaltopahvista.

• Lapsia on valvottava, jotta he eivät leiki koneella. EPS-polystyreeni, ei sisällä klooria eikä fluoria.
• Vaurioituneen liitäntäjohdon saa vaihtaa vain valtuutettu asentaja.
• Tuet ovat käsittelemätöntä puuta.
• Suojamuovi on polyeteeniä (PE).
• Käytä astianpesukonetta vain kodinomaisessa käytössä.

ympäristössä kotitaloustiskien pesemiseen. Kaikki muunlainen käyttö on kielletty.

- Kun kone poistetaan käytöstä, se on heti tehtävä toimintakelvottomaksi. Irrota kone sähköverkosta ja katkaise v

- Älä laita koneeseen astioita, joissa on liuotinjäämiä. Pidä käyttö mahdollisimman lyhyenä.

miä. Ne voivat aiheuttaa räjähdysvaaran. Astianpesukoneessa ei myöskään saa pestä astioita, joissa on tuhkaa, vahaa tai voiteluaineita. Kysy paikallisilta jätehuoltoviranomaisilta, mihin käytetyt kodinkoneet toimitetaan kierrätettäväksi asianmukaisesti.

VAROITUS!

Veitset ja muut terävät esineet pitää asettaa ruokailuvälinekoriin kärki alaspäin tai lappeelleen muihin koreihin.

Asennus

Katso luku Asennus.

Lasten turvallisuus

• Käynnistä astianpesukone aina heti pesuaineen lisäämisen jälkeen.
• Pidä lapset kaukana astianpesukoneesta, kun sen luukku on auki. Koneessa voi olla pesuainejäämiä!
• Älä anna lasten käyttää astianpesukonetta tai leikkiä sillä. Ole erityisen tarkkaavainen silloin, kun koneen luukku on auki.

VAROITUS!

Huolehdi lasten turvallisuudesta - konepesuaine on syövyttävää!

Vedenpehmennin

Hyvän tiskaustuloksen varmistamiseksi astianpesukone tarvitsee pehmeää vettä (vähän kalkkia sisältävä vesi aiheuttaa sen, että astioihin ja astianpesukoneeseen jää valkoisia kerrostumia.

Suolan täyttötarpeen ilmaisin

Kun kova suola loppuu, näyttöön syttyy yllä oleva symboli.

Kun suola loppuu, avaa kansi ja täytä säiliö suolalla. Suolaa tarvitaan vain ensimmäisellä täyttökerralla! Pyyhi puhtaaksi

Veden kovuus ilmaistaan seuraavilla asteikoilla: Saksalainen kovuusasteikko (°dH) ja ranskalainen kovuusasteikko (°fH)

kansi kiinni. Käynnistä pesuohjelma niin, että mahdollisesti jäänyt suola huuhtoutuu pois.

Jos veden kovuus on yli 6°dH (9°fH), täytyy käyttää vedenpehmennintä. Se tehdään automaattisesti sisäänrakennetulla vedenpehmentimellä. Jotta vedenpehmennin toimisi symboli

älkeen saattaa kestää jonkin aikaa, ennen kuin se sammuu.

optimaalisesti, sen asetus on säädettävä veden kovuuden mukaiseksi.

Lisää huuhtelukirkastetta

Huuhtelu- ja kirkasteaineen käyttäminen nopeuttaa astioiden kuivumista ja parantaa lopputulosta. Myös pesutulos on parempi, sillä astiat ovat kirkkaita ja tahrattomia.

Selvitä veden kovuus paikalliselta vesilaitokselta.

Vedenpehmentimen asettaminen

Luvussa Asetukset sivulla 10 kuvataan vedenpehmentimen säätäminen.

1 Avaa huuhtelukirkastesäiliön kansi. 2 Lisää varovasti huuhtelukirkastetta. Täytä vain niin paljon, että nestepinta on max-tasolla. 3 Pyyhi mahdollinen huuhtelukirkaste säiliön ympäriltä.

Lisää suola

Vedenpehmentimellä varustetun koneen suolasäiliöön on lisättävä suolaa, jotta automaattinen tuloveden pehmennys toimii. Käytä karkeaa suolaa tai astianpesukoneisiin tarkoitettua erikoissuolaa.

Sulje kansi kunnolla.

VAROITUS!

Ruostevaurioiden välttämiseksi pesuohjelma on käynnistettävä heti suolan lisäämisen jälkeen.

Älä kaada konepesuainetta suolasäiliöön. Se aiheuttaa pehmentimen tuhoutumisen!

Tee näin ensimmäisellä kerralla:

1 Kierrä kansi auki kuvan mukaisesti. 2 Aseta astianpesukoneen mukana toimitettu suppilo säiliön täyttöaukkoon. Kaada ensin säiliöön noin vettä. 3 Täytä sen jälkeen säiliö suolalla (enintään 1,5 kg). 4 Pyyhi ylimääräinen suola pois niin, että kansi kiertyy kunnolla kiinni. 5 Käynnistä pesuohjelma niin, että koneeseen mahdollisesti jäänyt suola huuhtoutuu pois.

Huuhtelukirkasteen täyttötarpeen ilmaisin

Kun huuhtelukirkaste loppuu, näyttöön syttyy yllä oleva symboli.

Täytön jälkeen saattaa kestää jonkin aikaa, ennen kuin symboli sammuu.

Aseta huuhtelukirkasteen annostus

Luvussa Asetukset kuvataan, miten huuhtelukirkasteen annostus asetetaan. Huuhtelukirkasteen annostelu voidaan asettaa välille 0 (Pois) - 5 (Suuri annostus). (Tehdasasetus: 5)

Vähennä huuhtelukirkasteen annostusta:

• Jos astioissa on valkoinen tai sininen tahmea kalvo. • Jos astioissa on raitoja.
• Astioihin jää vaahtoa. Jos vesi on erittäin pehmeää, huuhtelukirkastetta voi laimentaa lisäämällä puolet vettä.

Säästä energiaa

• Säästä energiaa odottamalla tiskikoneen täyttymistä ennen sen käynnistystä.
• Älä huuhtele astioita juoksevalla vedellä. Kaavi vain enimmät ruuantähteet pois ennen koneeseen laittoa.
• Valitse ympäristön kannalta turvallinen pesuaine. Tutustu pakkauksen ympäristöselosteeseen!
• Jos astiat eivät ole kovin likaisia, voit valita alemman lämpötilan pesuohjelman.
• Kuivaustulos on parempi, kun käytät lisävalintaa Automaattinen avaus, joka avaa astianpesukoneen luukun automaattisesti ohjelman päätymisen jälkeen.

(Jos astianpesukone on asennettu kalusteisiin, kalusteiden on kestettävä mahdollista kosteutta.) Tartu yläkorin molempiin reunoihin ja nosta sitä ylöspäin. Nosta koria molemmin käsin asteittain seuraavaan asentoon.

Herkästi vahingoittuvat astiat

Kaikki astiat ja ruokailuvälineet eivät kestä konepesua. Siihen voivat vaikuttaa monet tekijät. Tietyt materiaalit eivät kestä kuumuutta, ja toiset taas eivät siedä konepesuainetta.

Ole varovainen esim. käsin tehtyjen esineiden, arkojen koristekuvioiden, kristallin/lasin, hopean, kuparin, tinan, alumiinin, puun ja muovin kanssa. Katso, onko niissä merkintä "Kestää konepesun".

Astianpesukoneen korit

Astianpesukoneessa on yläkori ja ruokailuvälinekorilla varustettu alakori.

Yläkori

Aseta lasit, kupit, kulhot, pikkulautaset ja vadit yläkoriin.

Käännä aina likaiset pinnat sisään- ja alaspäin! Aseta viinilasit viinilasihyllylle ja veitset oikealla olevaan veitsitelineeseen.

Aseta lautaset, pikkulautaset, tarjoiluvadit, kattilat ja ruokailuvälineet (ruokailuvälinekorissa) alakoriin.

Kaada lautastuet alas kattiloita pestäessä. Vapauta tuet painamalla kiinnikettä sisäänpäin ennen asennon muuttamista.

Aseta ruokailuvälineet koriin kahva alaspäin (ei koske veitsiä) ja mahdollisimman väljästi. Varmista, että lusikat eivät ole sisäkkäin.

Ruokailuvälinekori asetetaan alakoriin.

Muista

• Käännä aina likaiset pinnat sisään- ja alaspäin!
• Astiat eivät saa olla sisäkkäin tai päällekkäin.
• Kallista syvennyksiä sisältävät astiat, kuten kupit, että huuhteluvesi valuu pois. Tämä on tärkeää muoviastioiden osalta.
• Pienet esineet voivat pudota astiakorien läpi, joten ne kannattaa sijoittaa ruokailuvälinekoriin.

HUOM!

Varmista, että suihkuvarret pääsevät pyörimään

vapaasti

Annostele astianpesuaine

1 Esipesuainelokero 2 Pesuainelokero

Pesuaine on annosteltava veden kovuuden mukaan.

teräviä Noudata pesuainepakkauksen annosteluohjeita. Koska koneessasi on vedenpehmennin, annostele pesuaine ja huuhtelukirkaste ikään kuin vesi olisi pehmeää.

Pesuaineen yliannostus voi heikentää pesutulosta ja lisätä ympäristön kuormitusta.

Pesuainelokeron tulee olla kuiva, kun pesuaine lisätään. Koneessa on lokerot erikseen esipesulle ja varsinaiselle pesulle. Annostele esipesulokeroon vähemmän pesuainetta, jos käytät jauhemaista tai nestemäistä pesuainetta. Ota yhteyttä pesuaineen valmistajaan, jos haluat tietää pesuaineesta lisää.

HUOM!

Käytä ainoastaan konepesuainetta! Tavallista astianpesuainetta ei voi käyttää, koska vaahdonmuodostus haittaa koneen toimintaa.

Pesuainetabletit

Jaa tabletit kahtia, jos annostelijan kansi on vaikea sulkea. Pesuainetta ei ehkä annostella oikein, jos kansi on tiukka eikä avaudu oikein.

HUOM!

Pesuainetabletteja ei tulisi käyttää lyhyiden ohjelmien kanssa (alle 75 minuuttia). Käytä silloin konepesujauhetta tai -nestettä.

Yhdistelmäpesuaineet (esim. 3 in 1)

Luvussa Asetukset kuvataan, kuinka voit ottaa käyttöön toiminnon TAB (3in1/Yhdistelmäpesuaine). Huomaa, että suolasäiliöön on lisättävä suolaa. Jos et ole tyytyväinen pesu- ja kuivaustulokseen, ota toiminto TAB (3in1/Yhdistelmäpesuaine) pois käytöstä ja lisää suolaa, astianpesuainetta sekä huuhtelu- ja kirkasteainetta. Katso luku Ennen ensimmäistä pesukertaa.

Lue huolellisesti näiden tuotteiden ohjeet. Jos jotain jää epäselväksi, ota yhteyttä pesuaineen valmistajaan.

Päävirtakytkin

Paina verkkokytkintä, kunnes näyttö syttyy. Tarkasta, että vesihana on auki.

eikä kaikkia lisävalintoja voi yhdistellä (käytettävissä olevissa lisävalinnoissa palaa himmeä valo).

SpeedWash

Lisävalinta lyhentää ohjelma-aikaa, mutta suurentaa energian ja veden kulutusta.

PROGRAMS - Ohjelman valinta

Valitse ohjelma astioiden ja niiden likaisuuden mukaan.

Paina ohjelmanvalitsinta yhden tai useamman kerran, kunnes haluttu ohjelmasymboli aktivoituu.

Automaattinen avaus

Astianpesukoneen luukku avautuu automaattisesti ohjelman lopussa kuivaustuloksen tehostamiseksi. (Jos astianpesukone on kalusteisiin asennettava, kalusteiden on kestettävä mahdollista kosteutta.)

auto

45-65° Automaattipesu

Astianpesukone tunnistaa astioiden likaantumisasteen ja sovittaa vedenkulutuksen ja lämpötilan sen mukaan. Käynnistyksen jälkeen ohjelmaa pitää käyttää viisi kertaa ennen kuin se on mukautunut ja tuottaa parhaan tuloksen.

HUOM!

Asennus Astianpesukoneen luukun automaattista avautumista ei saa estää. Se voi häiritä luukun lukon toimintaa.

auto

45-65° Automaattipesu ¹⁾ + SpeedWash + [7]

Automaattinen avaus

Tehokas perusohjelma kuivuneiden astioiden pesuun.

(Ohjelmaa ei ole tarkoitettu kiinnipalaneen ruuan irrottamiseen.

Lisävalinta mukauttaa pesuohjelman puolitäysinäiselle astianpesukoneelle sopivaksi, jolloin energiaa ja vettä säästyy.

70° Tehopesu

Ohjelma hyvin likaisille astioille, esim. kattiloille, padoille ja gratiinivuoille. Sopii myös erittäin hyvää hygieniaa vaativille astioille, kuten tuttipulloille ja leikkuulaudoille. Ellei kone

täyty näistä astioista, voit laittaa koneeseen lautasia

Ajastin

Kun valitaan Ajastin, kone käynnistyy 1–24 tunnin kuluessa luukun sulkemisesta.

eco

55° Ekopesu

Tämä ohjelma on tarkoitettu kevyesti likaantuneiden astioiden pesuun. Se on tehokkain ohjelma yhdistetystä pesutuloksesta ja vedenkulutuksesta puhuttaessa.

Aktivoi Ajastin painamalla painiketta kerran. Aseta ajastin päälle painamalla toistuvasti lisävalintapainiketta tai pitämällä se painettuna.

Kun luukku suljetaan, astianpesukone alkaa laskea alaspäin tunnin kerrallaan ja käynnistyy valitun ajan kuluttua.

35° Pikapesu

Ohjelmaa käytetään vähemmän likaantuneiden lasi- ja posliiniastioiden, esimerkiksi kahvikuppien, pesuun.

Jos haluat peruuttaa lisävalinnan Ajastin, avaa luukku, pidä verkkokytkintä painettuna, kunnes näyttö sammuu.

Astianpesukoneen käynnistäminen

Käynnistä astianpesukone sulkemalla luukku. Jos verkkokytkin on kytketty päälle, astianpesukone käynnistyy automaattisesti, kun luukku suljetaan.

SpeedWash-valinnan käyttäminen lyhentää ohjelmaa minuutilla.

TIME - Jäljellä oleva aika

Kun olet valinnut ohjelman ja lisävalinnat, näytössä näkyy ohjelman kesto edellisellä kerralla.

Huuhtelu

Käytetään astioiden huuhteluun silloin, kun odotetaan, että kone tulisi täyteen.

Kun olet käynnistänyt astianpesukoneen, näytössä näkyy jäljellä oleva ohjelma-aika. Jäljellä oleva aika päivitetään viimeisen huuhteluveden lämmityksen jälkeen.

Aika voi vaihdella jonkin verran pesukerrasta toiseen tuloveden lämpötilan, astioiden määrän, ympäristön lämpötilan yms. mukaan.

EXTRA - Lisävalinnat

Valitse lisävalinta painamalla haluttua lisävalintapainiketta.

Käytettävissä olevat lisävalinnat vaihtelevat ohjelmittain.

1) Tätä yhdistelmää (Automaattipesu + SpeedWash + Automaattinen avaus) kutsutaan myös nimellä QuickIntensive (90 minuuttia).

Luukun näyttö

HUOM!

Jos virta katkaistaan tai jos luukku on auki 2 minuutin ajan kuivauksen aikana, ohjelma keskeytyy.

Paras kuivaustulos

• Täytä kone täyteen.

- Kallista syvennyksiä sisältävät astiat, kuten kupit, niin että huuhteluvesi valuu pois. Tämä on tärkeää myös muoviastioiden osalta.

Jos haluat keskeyttää tai vaihtaa ohjelman, täytä huuhtelukirkastetta tai lisää sen annostusta.

Jos haluat vaihtaa ohjelmaa astianpesukoneen käynnistämisen jälkeen, avaa luukku ja pidä verkkokytkintä painettuna, kunnes näyttö sammuu. Lisää astianpesuainetta uudelleen, jos annostelijan pesuainelokeron luukku on avautunut. Paina sitten uudelleen verkkokytkintä, valitse uusi ohjelma. Ohjelman päätyttyä näytössä näkyy "End".

Anna astioiden jäähtyä ennen kuin otat ne pois.

Tarkista, että annostelijan pesuainelokeron luukku on avautunut. Paina sitten uudelleen verkkokytkintä ja valitse uusi ohjelma. Ohjelman päätyttyä näytössä näkyy "End".

SUPPRIMER

Haluatko lisätä astioita koneeseen?

Avaa luukku. Astianpesukone pysähtyy automaattisesti. Aseta astiat koneeseen ja sulje luukku. Kone jatkaa ohjelmaa keskeytyskohdasta.

Jos astianpesukone pysähtyy sähkökatkoksen vuoksi

Jos ohjelma ei ole ehtinyt päättyä, keskeytynyt ohjelma jatkuu, kun virta jälleen kytkeytyy.

Astianpesukoneen virta katkeaa automaattisesti ohjelman päätyttyä. Sulje vesihana aina käytön jälkeen.

Tyhjennä astianpesukone

Kuumentunut posliini on erityisen rikkoutuvaa. Anna astioiden jäähtyä koneessa ennen kuin tyhjennät sen.

Tyhjennä alakori ensin, jotta yläkoriin mahdollisesti jäänyt vesi ei kastele alakorissa olevia astioita.

Ohjelmataulukko

PROGRAMS- Ohjelma	Pesuaine, loke-ro 1 / 2(ml)	- Lisävalinnat	EsipesuEXTRA	Varsinainen pesu	Huuhtelujen määrä	Viimeinen huuhtelu	Kulutustiedot 1)
							Pesuaika(n. hh:min)	Energia(n. kWh)	Vedenkulutus(l)
		Automaattinenavaus--- / 25	Automaattipesu						11-200,9-1,52:10-2:5065 °C2-350
									171,72:557:00 °C270 °C210 /
Ekopesu2)		Automaattinenavaus--- / 25							9,50,823:3045 °C255 °C1
							--- / 10Pikapesu		100,20:2025 °C135 °C
			Huuhtelu	--- / ---				1	30,010:07--- °C

1) Kulutusarvot vaihtelevat jonkin verran riippuen tuloveden lämpötilasta, huonelämpötilasta, astioiden määrästä, valituista lisätoiminnoista jne. 2) Tämä pesuohjelma on vakiopesukerta, johon energiamerkinnän tiedot perustuvat. Se on tarkoitettu normaalisti likaantuneiden astioiden pesuun ja on tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksen kannalta.

Avaa asetusvalikko:

Avaa ensin luukku. Sammuta kone. Paina verkkokytkintä, kunnes näyttöön syttyy valo. 1.

1. 10 sekunnin kuluessa:

- paina ohjelmanvalitsinta ja SpeedWash-lisävalintapainiketta.

Näyttöön tulee asetusvalikko (nykyinen asetus ja nykyinen asetusarvo). 3.

(Poistu valikosta selaamalla valikon läpi tai painamalla verkkokytkintä.)

Navigointi asetusvalikossa:

Voit nyt tehdä seuraavat asetukset:

		VaihtoehtoAsetukset
			Huuhtelukirkasteen annostuksen säätäminen1:00 Lisää huuhtelukirkasteen annostusta:Jos astioissa on vesitahroja.Vähennä huuhtelukirkasteen annostusta:Jos astioissa on valkoinen/sininen tahmea kalvo.Jos astioissa on raitoja.Astioihin jää vaahtoa. Jos vesi on erittäin pehme huuhtelukirkastetta voi laimentaa lisäämällä puolet vettä.
		2:00 - 2:09Veden kovuus2.	Vedenpehmentimen asettaminen. Hae asetusarvo alla olevasta vedenkovuustaulukosta.°dH °fH°dH °fH0-5 0-9 2:00 20-24 35-43 2:056-8 10-14 2:01 25-29 44-52 2:069-11 15-20 2:02 30-39 53-70 2:0712-14 21-25 2:03 40-49 71-88 2:0815-19 26-34 2:04 50+ 89+ 2:09Muista täyttää suolasäiliö, kun olet asettanut vedenpementimen arvoksi 2:01 - 2:09.Tuloveden kovuuden ollessa alle 6°dH (9°fH) asetuks on oltava 2:00. Silloin vedenpehmennin ei ole käyt eikä suolaa tarvitse lisätä.
3.	TAB(3-in-1/Yhdistelmäpesuaine)	3:00 (Pois)3:01 (Päällä)	Aktivoi tämä lisävalinta käyttäessäsi nk. yhdistelmääinetta kuten 3 in 1. Pesuohjelma säädetään automa sesti niin, että pesu- ja kuivaustulos on aina mah simman hyvä. Kun lisävalinta on aktivoitu, huuhteluk kastetta ei tarvitse täyttää, koska lisävalinta sulkee huuhtelukirkasteen annostelun. Se vähentää myös suolan annostelua vedenpehmentimessä. Huomaa, että suolasäiliöön on lisättävä suolaa.
			HUOM!
			Hyvän pesutuloksen varmistamiseksi on tärkeää tarkistaa, minkä tyyppisestä pesuaineesta tai yhdistelmätuotteesta on kysymys! Noudata pesuainepakkauksessa olevia annosteluohjeita. Noudata käyttöohjeita ja pakkauksen tietoja!

Karkeasiivilä

Karkeasiivilään keräytyvät suurehkot ruuantähteet, jotka eivät sellaisenaan mahdu poistopumppuun. Tyhjennä karkeasiivilä tarvittaessa.

Suihkuvarret

Suihkuvarsien reiät ja laakeroinnit saattavat toisinaan tukkeutua. Poista tukos neulalla tai vastaavalla työkalulla. Suihkuvarsissa on reiät myös alapuolella.

1 Nosta karkeasiivilä suoraan ylös. 2 Tyhjennä karkeasiivilä. Muista laittaa se takaisin paikalleen!

Voit irrottaa suihkuvarret puhdistamisen helpottamiseksi. Muista kiinnittää ne lopuksi takaisin huolellisesti.

Alempi suihkuvarsi

- Irrota alempi suihkuvarsi nostamalla se suoraan ylös.

Hienosiivilä

Hienosuodattimeen keräytyvä aines huuhtoutuu automaattisesti pesun yhteydessä. Puhdista hienosuodatin tarvittaessa.

1 Vedä yläkori ulos. 2 Irrota suihkuvarsi yläkorista kiertämällä suihkuvarren laakerointia vastapäivään.

1 Kierrä kahvaa vastapäivään. 2 Nosta suodatin suoraan ylös kädensijan avulla. Irrota sen jälkeen karkeasuodatin hienosuodattimen puhdistusta varten. 3 Asenna päinvastaisessa järjestyksessä. Varmista, että siivilän reunat ovat tiiviisti alustaa vasten. 4 Lukitse siivilä kiertämällä kahvaa kierros myötäpäivään. Kahvan pitää osoittaa luukkua kohti.

Astianpesukonetta ei saa käyttää ilman siivilöitä! Pesutulos voi heikentyä, jos karkeasiivilä ei ole asennettu.

Puhdista luukun sivut ja tiiviste säännöllisesti. Käytä kevyesti kostutettua liinaa (käytä tarvittaessa hieman puhdistusainetta).

Astianpesukoneen sisäpuoli

Astianpesukoneen sisäpuoli on valmistettu ruostumattomasta teräksestä, ja se pysyy puhtaana normaalissa käytössä.

Kalkkikerrostumat

Jos vesijohtoverkon vesi on kalkkipitoista (kovaa), koneeseen voi muodostua kalkkikerrostumia. Annostele tällöin

pesuainelokeroon kaksi ruokalusikallista sitruunahappoa ja pese tyhjä koneellinen ohjelmalla Tehopesu.

Ohjelmapaneeli

Pidä painikkeet puhtaina liasta ja rasvasta. Pyyhi ne kostealla liinalla. Älä käytä puhdistusaineita – ne naarmuttavat pinnan. Katkaise astianpesukoneen virta verkkokytkimestä painikkeiden puhdistuksen ajaksi tahattomien painallusten välttämiseksi.

Poistopumpun tukoksen avaaminen

Jos astianpesukoneeseen jää vettä ohjelman päättymisen jälkeen, jokin esine voi tukkia poistopumpun. Se on mahdollista ottaa itse pois.

HUOM!

Muista asentaa poistopumpun suojus takaisin.

1 Sammuta kone verkkokytkimellä ja vedä pistotulppa pistorasiasta. 2 Irrota karkeasuodatin ja hienosuodatin. 3 Tyhjennä vesi pesutilasta. 4 Poistopumpun tarkastusta varten pohjakaivon oikeassa reunassa oleva värillinen suojus on otettava pois. 5 Pyöritä suojuksen takana olevaa pumpun siipeä käsin. Ota mahdollinen esine pois. 6 Asenna poistopumpun suojus sekä hienosiivilä ja karkeasuodatin takaisin. 7 Kytke pistotulppa pistorasiaan.

Ellei konetta voi kuitenkaan käynnistää ja siitä kuuluu suriseva ääni, ylitulvimissuoja on aktivoitunut.

• Sulje vesihana. - Irrota pistotulppa pistorasiasta. Soita huoltoon.

Tuloletkun siivilän tukoksen avaaminen

Jos tulovedessä on hienoja hiukkasia, tuloletkun ulompi siivilä voi tukkeutua, jolloin seurauksena on Vedenottohäiriö.

1. Sammuta kone verkkokytkimellä ja vedä pistotulppa pistorasiasta.

2. Sulje vesihana.

3. Kierrä tuloletku irti. 4. Vedä tuloletkun ulompi siivilä varovasti pois ja puhdista se. 5. Aseta siivilä takaisin ja tarkasta, että tiiviste asettuu oikein. 6. Kierrä tuloletku kiinni. 7. Liitä pistotulppa pistorasiaan ja avaa vesihana. Anna paineen tasaantua hetki ja tarkasta, että liitäntä on tiivis.

		ToimenpideNäytössä näkyvät virhetyypit
	YlitäyttöF10	Puhdista poistopumppu. Ks. luku Hoito ja puhdistus. Ellei vika korjaannu, huoltoon.
	VedenpoistohäiriöF11	Ks. "Koneeseen jää vettä" alla olevasta taulukosta "Ongelmat". Ellei vika I soita huoltoon.
		Tarkasta, että vesihana on auki. Jos ongelma jatkuu, soita huoltoon.Vede
		Sulje vesihana ja soita huoltoon.Vuoto tuloventtiilissäF40
	Vedenkorkeus vikaF52	Tarkasta, että poistoletku on asennettu asennusohjeen mukaan. Jos ongel jatkuu, soita huoltoon.
		Sulje vesihana ja soita huoltoon.YlitäyttöF54
		Soita huoltoon.VedenkiertovikaF56

Poista virheilmoitus painamalla mitä tahansa painiketta.

	Ongelma	ToimenpiteetMahdollisia syitä
Painikkeet eivät reagoi painallukseen.	Painikkeita on painettu liian luukun avaamisen jälkeen.	Odotaesthetki ja yritä uudelleen.
	Painikkeet ovat likaisia.	Pyyhi ne kuivalla tai kostealla liinalla.
	Luukku on kiinni.	Avaa luukku. Painikkeet reagoivat painal-luksiin vain silloin, kun luukku on auk
Luukkua ei voi sulkea.	Korit eivät ole oikeassa asennossa.	Tarkasta, että korit ovat paikallaan.
		Tarkasta, etteivät astiat estä korien lait tamista paikalleen.
	Luukun lukko ei kytkeydy ja lukitt	Tarkasta luukun lukko. Jos se ei kytkdy ja lukitu, avaa luukku. Paina lisävalir tapainiketta Automaattinen avaus 15 sekuntia. Odota sen jälkeen 30 sekuntia Sulje luukku. Tarkasta, että luukun lukk kytkeytyy ja lukittuu.ToimenpiteetMahdollisia syitäOngelma
		Tarkasta.Luukku ei ole suljettu kunnolla.
	Olet avannut astianpesukoneen lisääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääa.
	Luukun lukko ei ole kytkeytynyt jaTarkasta luukun lukko. Jos se ei ole kytkeytynyt ja lukittunut, avaa luukku. Paina lisävalintapainikettaAutomaattinen avaus 15 sekuntia. Odota sen jälkeen 30 sekuntia. Sulje luukku. Tarkasta, että luukun lukko kytkeytyy ja lukittuu.
		Tarkasta.Sulake on palanut.
		Tarkasta.Pistotulppa ei ole pistorasiassa.
		Tarkasta.Vesihana on kiinni.
		Tarkasta.Ylitulviminen/vuoto.
	Koneesta kuuluu suriseva ääni (poääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääaa.
		Tarkasta,Ylitulviminen/vuoto.
		Tarkasta,Pistotulppa ei ole pistorasiassa.
		Tarkasta,Ylitulviminen/vuoto.
	Koneesta kuuluu suriseva ääni (poäääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääääa.
		Tarkasta,Ylitulviminen/vuoto.
		Tarkasta,Ylitulviminen/vuoto.
	Tarkasta, ettei lisävalinta Ajastin olos alhaluat poistaa lisävalinnan Ajastin, pidä verkkokytkintä painettuna, kunnes näytön virta katkeaa. Käynnistä astian-pesukone uudelleen.
		Nosta suihkuvarret pois ja puhdista.Suih
		Tarkasta, etteivät astiat ole suihkuvar-sien tiellä.
	varaa.	Vältä suurpakkauksia.Pesuaine vanhaa. F
	Pesuaineen virheellinen annostelu.	Annostele veden kovuuden mukaan. Suuri ali- tai yliannostelu huonontaa pe sutulosta.
		Valitse pidempi ohjelma.Väärä ohjelma.
	Kone täytetty väärin.	Älää peitä posliinia suurilla kulhoilla tai vastaavilla. Vältä korkeiden lasien laitta-mista korien nurkkiin.
	na.	Asettele astiat tukevasti.Lasit ja kupit o
	Siivilä ei ole oikeassa asennossa.	Kierrä siivilä paikalleen. Katso luku Hoit ja puhdistus.
Läikkiä ruostumattomassa teräksessä tai hopeassa.	Tietyt ruoka-aineet kuten sinappi, neesi, sitruuna, etikka, suola ja kastikkeet voivat aiheuttaa läikkiä tumattomaan teräkseen, jos ne jäävät kiinni pitkäksi aikaa.	Hajhtele tällaiset ruantähteet, jos et käyministä astianpesukonetta heti. Käytä ruöseusti Huuhtelu-ohjelmaa.
	Ruostumaton teräs aiheuttaa aina hopeaesineisiin, jos nämä materiaaldaan ehkäistä erottelemalla eri metallijoutuvat kosketuksiin pesun aikana.tyypit, kuten hopea, ruostumaton teräs Myös alumiini voi aiheuttaa läikkiäja malumiini.hin astioihin.	Takiraja ja astioiden himmentymistä voi-hopeaesineisiin, jos nämä materiaaldaan ehkäistä erottelemalla eri metallijoutuvat kosketuksiin pesun aikana.tyypit, kuten hopea, ruostumaton teräs Myös alumiini voi aiheuttaa läikkiäja malumiini.
	Pehmentimestä vuotaa suolaa.Astioih Tarkjäta, lääkiä staalaskälivön kansi on kun nolla kiinni. Muussa tapauksessa huoltoon.
		Katso luku Asetukset.Vedenpehmennin as
		Katso luku Asetukset.Virheellinen huuhteli
	Suolasäiliö tyhjä.	Lisää suolaa. Katso luku Ennen ensim-mäistä pesukertaa.
	Käytössä on 3in1/Yhdistelmäpesuaine ja asetus TAB (3in1/Yhdistelmäpesune) on aktivoitu.	Ota asetus TAB (3in1/Yhdistelmäpesuai-sekä pois päältä ja lisää suolaa huuhtelu- ja kirkasteainetta.
	Liian korkea lämpötila ja/tai pesua Pesea (kristalli)lasi matalassa lämpötilas-liika-annostus voi aiheuttaa nk. et saanja annostele pesuainetta varovasti. tumista (kristalli)laseissa. Tätä ei vältet-yhteyttä pesuaineen valmistajaan. tavasti voida korjata, ainoastaan ehkäis-tä!
kalvo.	Huuhtelukirkasteen annostus liian suVih Astiähiannjäustalko Katsosinlneut Ehnera ensimmäistä pesukertaa ja Asetukset. Jos vesi on erittäin pehmeää, huuhtelu kirkastetta voi laimentaa lisäämällä puolet vettä.
Läikkiä, jotka eivät lähde pesussa	Huulipuna ja tee voivat aiheuttaa joita on vaikea pestä pois.	Vähiroja, pesuaineeseen, jossa on valkai-suainetta.
Pesuainelokerossa on pesuainejääm ohjelman päätyessä.	Pesuainelokero on ollut kostea, ku suaine annosteltiin.	Pespeinelokeron on oltava kuiva, pesuaine annostellaan.
Pesun aikana kuuluu kolinaa.	Astiat on sijoitettu väärin tai suih Kvamista, että astiat on sijoitettu eivät pyöri.	Tukevas ti. Tarkasta suihkuvarsia pyörittämällä, että ne pyörivät vapaasti.
	Ohjelma kestää arvioitua kauemminEi toimartpiteräkyyOhjelynässäseuraavalla käyttökerralla näytetään korjattu aika.
		Puhdista karkeasiivilä ja hienosiivilä.Siivilä
	Poistopumpussa roskia.	Puhdista poistopumppu. Katso lukuHoito ja puhdistus.
	Taitos poistoletkussa.	Varmista, ettei poistoletkussa ole taitok-sia eikä se tee jyrkkiä kulmia.
	Tukos poistoletkussa.	Irrota poistoletku astianpesupöydän ve-silukosta. Tarkasta, ettei letkuun ole tarttunut roskia ja että liitosputken läpi-mitta on vähintään 14 mm.
Koneessa paha haju.	Koneen pesutilassa tai siivilöissä kaa.	Puhdista tiskiharjalla ja vähän vaahtoa-valla pesuaineella.
	Alhaisen lämpötilan ohjelma on va pitkähkön ajan.	Püse normaalilämpöisellä ohjelmalla suunnilleen kerran kuukaudessa.
Astiat eivät kuivu riittävän kuivaksi käytössä.		Aktivoi lisävalinta Automaattinen avaus.Lis
		Täytä kone täyteen.Kone ei ole kokona
		Huuhtelukirkaste on lopussa tai säätä hyuhtelukirkastetta tai lisää sen annostus on liian pieni.annostusta. Katso luvut Ennen ensim-mäistä pesukertaa ja Asetukset.
		Käytössä on 3in1/Yhdistelmäpesuainä Ota asetus TAB (3in1/Yhdistelmäpesuai-ja asetus TAB (3in1/Yhdistelmäpesune) pois päältä ja lisää suolaa sekä huuhtelu- ja kirkasteainetta.

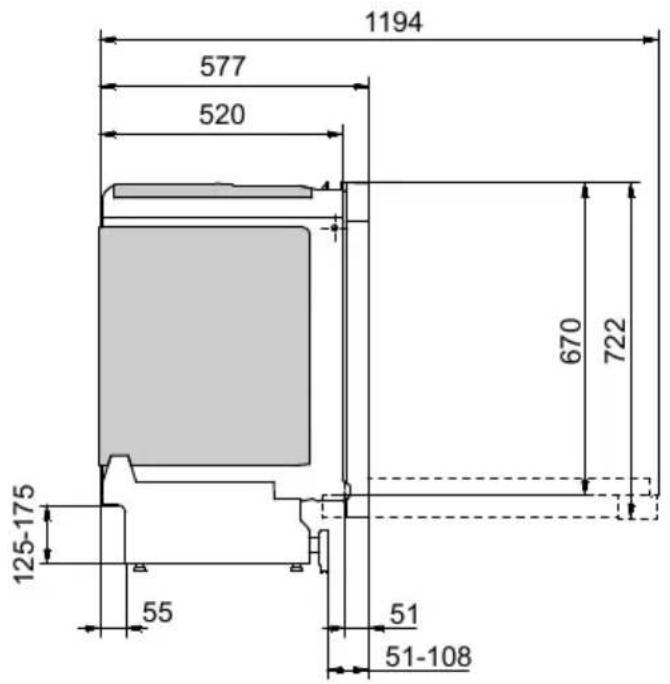

[mm]

Mitat ovat nimellisiä. Ne voivat vaihdella.

Turvallisuusohjeet

• Sähkö-, vesi- ja viemäriliitäntä on jätettävä ammattitaitoisen asentajan tehtäväksi. Muista poistaa luukun kuljetussuojaus, kun purat astianpesukonetta pakkauksesta.
• Noudata aina vesi-, viemäri- ja sähköasennuksia koskevia määräyksiä.
• Ole varovainen asennuksen yhteydessä! Käytä suojakäsineitä! Älä yritä asentaa konetta yksin!
• Aseta vuotosuojus lattialle pesukoneen alle mahdollisten vesivahinkojen ehkäisemiseksi.
• Ennen kuin kiinnität astianpesukoneen, koekäytä se Huuhtelu-ohjelmalla. Tarkasta, että astianpesukone ottaa vettä ja poistaa sen. Tarkasta myös, ettei mikään liitäntä vuoda. Muista poistaa luukun kuljetussuojaus, kun purat astianpesukonetta pakkauksesta.

VAROITUS!

Sulje vedentulo asennuksen ajaksi!

Luukun kuljetussuojus

VAROITUS!

Pistotulpan on oltava irti pistorasiasta tai pistorasian on oltava jännitteetön asennustyön aikana!

Astianpesukoneen sijainti

Astianpesukone on tarkoitettu asennettavaksi työtason alle. Asennusmitat näkyvät kuvasta. Letkujen/johtojen läpivientireiän halkaisijan ei tarvitse olla yli 38 mm. Varmista, että läpivientireiän reunat ovat tasaiset eivätkä voi vahingoittaa tulo- ja poistovesiletkua ja sähköjohtoa.

- Vedä poistoletkusta ja liitäntäputkesta, kun työnnät konetta paikalleen.

- Tarkasta, ettei letkuun jää taitoksia tai jyrkkiä mutkia ja ettei mikään voi vahingoittaa letkuja.

- Tarkasta, että astianpesukone asennetaan niin, että luukku aukeaa esteettä. Muutoin luukun lukon toiminta voi häiriintyä.

Höyrysulkukalvon asennus

Asenna höyrysulkukalvo (toimitetaan asiakirjojen mukana) työtason alle. Höyrysulkukalvo suojaa työtasoa kosteudelta.

6 Hienosäädä etujalkojen korkeus (koneen kallistus saa olla enintään 5 mm).

HUOM!

Höyrysuojakalvon kiinnityspinnan pitää olla puhdas ja kuiva.

Säädä korkeus ja työnnä astianpesukone paikalleen

1 Aloita mittaamalla etäisyys lattiasta työtason alareunaan. 2 Mittaa etäisyys lattiasta koneen yläreunaan. 3 Säädä astianpesukoneen jalkojen korkeus kiertämällä niitä joko myötäpäivään, jolloin korkeus kasvaa, tai vastapäivään, jolloin korkeus laskee.

Poistoletkua saa jatkaa enintään 3 m (poistoletkun kokonaispituus ei saa ylittää 4,5 m). Mahdollisten jatkoliitosten jatkoputkien sisähalkaisijan tulee olla vähintään 14 mm. Mieluiten poistoletku kuitenkin korvataan uudella letkulla, jossa ei ole liitoksia.

4 Varmista, että astianpesukoneen yläpinnan ja työtason alareunan väliin jää vähintään 3 mm ilmarako. 5 Työnnä kone paikalleen.

Poistoletkun mikään osa ei saa olla yli 950 mm koneen pohjasta.

Letkua ei saa vetää suoraan lattiakaivoon tai vastaavaan. Jos näin tehdään, letku voi toimia lappona. Sähkölaitteen tiedot löytyvät arvokilvestä. Niiden on vastattava verkkojännitettä.

Letkun suun pitää olla vähintään 350 mm korkeammalla kuin koneen pohja. Astianpesukone on kytkettävä maadoitettuun pistorasiaan.

kuin koneen pohja.

Varmista, ettei poistoletkuun tule taitoksia.

HUOM!

Poistoletku vedetään astianpesupöydän vesilukon liittimeen, ks. kuva 1. Huomaa, että letku on kiinnitettävä pesupöydän alareunan korkeudelle – muuten pesuveden poistovettä voi valua astianpesukoneeseen. Katso vaihtoehtoiset liitännät kuvista 2 ja 3.

Pistorasia on sijoitettava asennustilan ulkopuolelle, jotta siihen pääsee helposti käsiksi astianpesukoneen asennuksen jälkeen. Älä käytä jatkojohtoja!

HUOM!

Korjaukset ja huollot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettää valtuutetulla asentajalla. Katso

Kiinnitä astianpesukone

Tarkista kiinnityksen jälkeen, että etujalat lepäävät lattiaa vasten.

Vesiliitäntä

Käytä vain koneen mukana toimitettua tuloletkua. Älä käytä vanhoja tai muita erillisiä letkuja.

Sokkelilevyn säätäminen

Tuloletkussa on oltava vesihana (sulkuhana). Vesihana on astianpesukoneen toimituksen mukana. Sokkelilevyn korkeutta voidaan säätää asennusaukon korkeuden mukaan. Vesihana on sijoitettava helposti käsillä olevaan paikkaan, jotta veden tulon voi katkaista, jos astianpesukonetta pitää siirtää. Taulukosta näkyy, mitä sokkelilevyn korkeutta on käytettävä.

Kun asennus on valmis, avaa vesihana ja anna vedenpaineen tasaantua hetki. Tarkasta, että kaikki liitännät ovat tiiviitä.

Liitäntä kylmään veteen

Liitä astianpesukone kylmään veteen, jos kiinteistö lämpiää öljyllä, sähköllä tai kaasulla.

Liitäntä lämpimään veteen

Liitä astianpesukone lämpimään veteen (maks. 70 °C), jos kiinteistö lämpiää energiaa säästävällä lämmitystavalla, kuten kaukolämmöllä, aurinkokennoilla tai maalämmöllä. Lämminvesiliitännän käyttäminen säästää pesuaikaa ja vähentää astianpesukoneen sähkönkulutusta.

HUOM!

Älä ylitä veden sallittua enimmäislämpötilaa. Kaikki keittiövälineiden materiaalit eivät kestä voimakasta kuumuutta. Katso kohta Herkästi vahingoittuvat astiat luvussa Täytä astianpesukone.

kon korkeus (mm)	Syvyys (mm)Asennusau-
					90<80706050
					90----820
eit-ut-					1009090--830
			840		9090100100
			850		120100110100
			860	12011201120
		870		120 120120120

Huolto

Tee terävällä veitsellä viilto halutulle korkeudelle sokkelilevyyn etu- ja takapuolelle. Taita levy sen jälkeen varovasti. Katso luku Vianetsintä ennen kuin otat yhteyttä huoltoon. Jos koneessa on vika, jota et pysty itse korjaamaan, ota yhteyttä lähimpään jälleenmyyjään, katso www.gorenje.com.

Äänieristeen asentaminen (vain tietyt mallit)

Ilmoita yhteydenotossa arvokilven tiedot. Merkitse muistiin tuotenumero (1) ja sarjanumero (2).

Sokkelin syvyydensäätö

Tilaa tietoja testauslaitokselle sähköpostitse osoitteesta [e-mail].

Ilmoita kysymyksen yhteydessä arvokilven tiedot. Merkitse muistiin tuotenumero (1) ja sarjanumero (2).

Tiedot energiamerkinnästä

Tiedote, Komission delegoidun asetuksen (EU) N:o 1059/2010 mukaan

Gorenje

	GU652Mallimerkintä:
Vakiokattauksien määrä:	13 1) A+++Energiatehokkuusluokka:
Vuotuinen energiankulutus(AE):	233 kWh/vuosi 2) t):0,82 kWhNormaalin pesukerran energiankulutus(E
Tehonkulutus
Päältä (P):	0,49 W
Lepotila (P):	0,49 W
Vuotuinen vedenkulutus(AW):	2660 litraa/vuosi 3) A 4) Ekopesu 5) , lisävalinta Automaattinen avausVakio-ohjelma:
Kuivaustehokkuusluokka:	210 minuuttiaVakiopesukerran ohjelma-aika:
I):	JatkuvaLepotilan kesto (T44 dB(A) re 1 pWÄänitaso:Kalusteisiin asennettavaRakenne:

1) Standardin EN 50242 mukaan.

2) Perustuu 280 vakiopesukertaan kylmävesiliitännällä ja energiansäästötilan mukaiseen kulutukseen. Todellinen energiankulutus riippuu siitä, miten konetta käytetään.

3) Perustuu 280 vakiopesukertaan. Todellinen vedenkulutus riippuu siitä, miten konetta käytetään.

4) Asteikolla G (pienin tehokkuus) - A (suurin tehokkuus).

5) Tämä pesuohjelma on vakiopesukerta, johon energiamerkinnän tiedot perustuvat. Se on tarkoitettu normaalisti likaantuneiden astioiden pesuun ja on tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksen kannalta.

Tekniset tiedot

817-867 mm Korkeus:

Leveys: 596 mm

Syvyys: 550 mm

Paino: 35 kg ¹⁾

Sähköliitäntä: Katso arvokilpi

Liitäntäteho: Katso arvokilpi

1) Paino voi vaihdella teknisten varusteiden mukaan.
