KÄYTTÖOHJE OMI 458 GRAM

Ennen kuin aloitat, on tärkeää, että luet huolellisesti asennus- ja käyttöohjekirjat ennen laitteen liittämistä verkkopistokkeeseen. Seuraavat ohjeet pyrkivät estämään henkilövahingot ja/tai vauriot laitteelle.

Säilytä ohjekirjat varmassa paikassa myöhempää käyttöä varten.

Tämä käyttöohjekirja on kirjoitettu useille laitteille ja jotkin ominaisuudet eivät ehkä koske omaa laitettasi.

Sisällysluettelo

Johdanto

1 Hävittäminen Sivu 3

Kierrätys ....3

Vanhan laitteen hävittäminen....3

2 Turvaohjeet Sivu 3

Ennen asennusta ....3

Ennen ensimmäistä käyttöä....3

Lasten turvallisuus ....4

Päivittäinen käyttö....4

Ongelmien esiintyessä....4

3 Laitteen ominaisuudet Sivu 5

Laitteen ulkoasu....5

4 Miten käytät astianpesukonetta Sivu 6

Veden pehmennys 6

Astianpesukoneén suolan täyttö 7

Huuhtelukirkasteen annostelijan täyttö ....8

Pesuaineen annostelijan täyttö 8

5 Mitä astianpesukoneessa ei saa pestä Sivu 10

6 Astianpesukoneen täyttö Sivu 10

Yleistä ....10

Alakori 11

Ruokailuvälinekori 11

Yläkori 12

7 Miten astianpesukone puhdistetaan

Sivu 13

Suodattimien puhdistus....13

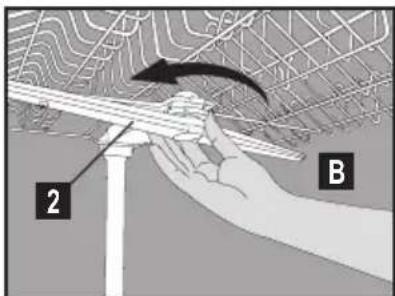

Suihkuvarsien puhdistus ....14

Suodattimien liitososan puhdistus....14

8 Vianetsintä Entä jos...

Sivu 14

Astianpesukone ei toimi 14

Pesujälki ei ole tyydyttävä....15

9 Tekniset tiedot

Sivu 21

10 Kokoamisohjeet

Sivu 21

Asennuksen turvaohjeet 21

Astianpesukoneen asentaminen....22

Vesiliitäntä....22

Veden tyhjennys....23

Sähköliitännät....23

1 Hävittäminen

Hävittäminen

Laitetta ei saa hävittää normaalin kotitalousjätteen mukana, vaan se tulee toimittaa sähkölaitteiden kierrätyspisteeseen.

Laitteessa, käyttöohjeessa tai pakkausmateriaaleissa oleva symboli osoittaa tämän.

Materiaalit voi kierrättää niissä olevien merkintöjen mukaisesti.

Kierrättäessäsi käytettyjä laitteita tai materiaaleja autat suojaamaan ympäristöä.

Tietoa käytettyjen sähkölaitteiden kierrätyspisteistä saat viranomaisilta.

2 Turvaohjeet

Ennen asennusta

Tarkista laite kuljetusvaurioiden varalta. Älä asenna tai käytä vaurioituneita laitteita. Jos olet epävarma, ota yhteyttä jälleenmyyjään.

Ennen ensimmäistä käyttöä

Katso asennusta koskevat huomautukset sivulta 22.
- Anna valtuutetun sähkömiehen asentaa maadoitusjärjestelmä.
Valmistaja ei ole vastuussa vahingoista, joita aiheutuu laitteen käytöstä ilman kunnollista maadoitusta.
- Ennen laitteen käyttöä varmista tyyppilevystä, että tiedot vastaavat jännitettä.
- Asennuksen aikana astianpesukone ei saa olla liitettynä sähköverkkoon.

• Laitetta ei saa liittää sähköverkkoon jatkojohdolla. Jatkojohdot eivät ole riittävän turvallisia (esim. ylikuumenemisen vaara).
• Käytä aina laitteen mukana tullutta alkuperäistä pistoketta.
• Pistokkeen on oltava helposti saatavilla, kun laite on asennettu.

Lasten turvallisuus

• Älä anna lasten leikkiä laitteella.
• Astianpesukoneen pesuaineet voivat aiheuttaa emäksisiä vaurioita silmille, suulle ja kurkulle. Ota huomioon valmistajan pesuaineita koskevat turvaohjeet.
• Älä jätä lapsia ilman valvontaa laitteen luukun ollessa auki. Laitteessa voi yhä olla jäljellä pesuainetta.
• Astianpesukoneen vesi ei ole juomavettä. Emäsvaurioiden vaara.
• Sijoita pitkät ja terävät esineet (esim. tarjoiluhaarukat, leipäveitset) ruokailuvälinekoriin terävä pää alaspäin tai vaakatasoon yläkoriin vammojen välttämiseksi.

Päivittäinen käyttö

• Käytä laitetta vain kotitaloudessa seuraavaan tarkoitukseen: Kotitalouden astioiden pesu.
• Älä käytä laitteessa kemiallisia liuottimia, niistä aiheutuu räjähdysvaara.
• Älä istu tai seiso avoimen luukun päällä tai aseta siihem esineitä. Laite voi kaatua.
• Älä avaa luukkua laitteen ollessa käynnissä. Kuumaa vettä tai höyryä voi paeta.
• Älä jätä luukkua auki – avoin luukku on vaaratekijä.

Ongelmien esiintyessä

• Laitteen korjaukset ja muutokset voi suorittaa valtuutettu huoltohenkilökunta.
• Ongelmien tai korjauksen yhteydessä irrota laite verkkovirrasta.

- irrota laite irrottamalla pistoke.

- sulie sulake.

- Älä vedä johdosta – vedä pistokkeesta. Laita vesihana pois päältä.

3 Laitteen ominaisuudet

Laitteen ulkoasu

1 Yläkori ja teline
2 Yläkorin ohjausteline
3 Yläsuihkuvarsi
4 Alakori
5 Suolasäiliö
6 Ruokailuvälinekori
7 Alasuihkuvarsi
8 Pesuaineen annostelija
9 Suodattimet
10 Luukku
11 Ohjauspaneeli
12 Turbo-kuumatuuletin kuivausjärjestelmä (mallikohtainen)

4 Vedenpehmittimen veden kovuuden asetus

Veden pehmennys

Astianpesukoneet tarvitset melko pehmeää vettä. Jos kovuus ylittää 6°dH, astioihin muodostuu kalkkikertymiä. Tämän välttämiseksi automaattinen järjestelmä lisää erikoissuolaa veden pehmentämiseksi, jotta saat parhaan mahdollisen puhdistus- ja kuivaustuloksen.

Saadaksesi tietää veden kovuuden ota yhteys paikalliseen vesilaitokseen tai määritä veden kovuustaso mukana tulevalla testiliuskalla.

aIrrota testiliuska pakkauksestaan.

b 1 min.Käännä hana auki ja anna veden juosta noin minuutin ajan.

c ↓1 sekuiPidä testiliuskaa vedessä noin sekunti.

d Ota testiliuska pois vedestä ja ravistele sitä.

e Odotä 1 minuutin ajan.

f Testiliuska osoittaa veden kovuustason.

1. Paina Ohjelmanvalintapainiketta, ennen kuin kytket laitteen päälle, ja pidä painiketta painettuna.
2. Kytke laite päälle Päälle/pois-kytkimellä ja vapauta sitten kytkin.
3. Pidä ohjelmanvalintapainiketta painettuna 10 sekunnin ajan, kunnes Käynnistys/tauko-painikkeen Ohjausmerkkivalo alkaa vilkkua.
4. Veden kovuustaso voidaan asettaa halutulle tasolle painamalla Ohjelmanvalintapainiketta (Vertaa testiliuskaa veden kovuustaulukon kanssa). Monitoiminäyttöön tulee vastaava viesti.
5. Valittuasi kovuustason paina Käynnistys/tauko-painiketta tallentaaksesi arvon.

Käynnistys/tauko-painikkeen Tilavalo palaa nyt jatkuvasti.

Kovuustaso

Kovuustaso	Brittiläinen kovuustaso°dE	Saksalainen kovuustaso°dH	Ranskalainen kovuustaso°dF	Monitoiminäytön osoitinvalo
1	0-6	0-5	0-9	Näytössä näkyy viesti: [r1]
2	7-14	6-11	10-20	Näytössä näkyy viesti: [r2]
3	15-21	12-17	21-30	Näytössä näkyy viesti: [r3]
4	22-28	18-22	31-40	Näytössä näkyy viesti: [r4]
5	29-42	23-34 4	-60	Näytössä näkyy viesti: [r5]
6	43-56	35-45 6	-80	Näytössä näkyy viesti: [r5]

°dH: Saksalainen kovuustaso 1 °dH = 1 mg CaO/100 ml vettä = 0,179 mmol

Kytke laitteesta virta pois Päälle/pois-kytkimellä.

Jos veden kovuustaso on alle 5° °dH, sinun ei tarvitse lisätä erityistä pehmennyssuolaa. Siinä tapauksessa "Suola"-ohjausvalo palaa jatkuvasti (mallista riippuen).

Jos paikallinen veden kovuus on yli 45°dH, astianpesukoneeseen kannattaa harkita vedenpehmennyslaitetta.

Jos käytät purovettä tai sadevettä, suosittelemme suodattimien asentamista.

Älä unohda muuttaessasi säätää veden kovuustasoa vastaamaan uutta asuinaluettasi.

Astianpesukoneen suolan täyttö

⚠️ Huomio

Käytä laitteessasi vain erikoissuolaa veden pehmennykseen.

Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat yäärän suolan käytöstä.

Älä käytä karkeaa suolaa. Pienijyväinen tai jauhemainen suola liukenee helpommin. Älä käytä ruoka- tai pöytäsuolaa. Tämän tyyppiset suolat eivät liukene helposti veteen ja saattavat vahingoittaa pehmennyslaitteen toimintaa.

Poista alakori laitteesta.

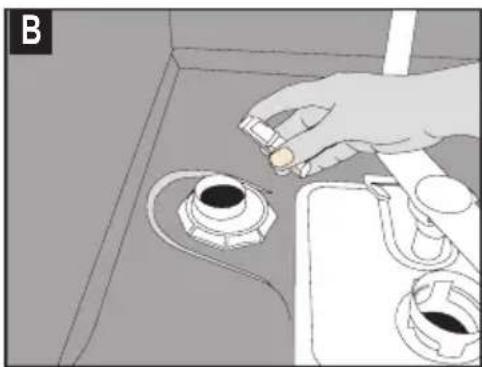

Avaa suolasäiliön ruuvattava korkki kääntämällä sitä vastapäivään (Kuva A B ).

Ensimmäistä kertaa käytettäessä:

Kaada suolasäiliöön 1 litra vettä (Kuva C).

Kaada suola säiliöön mukana tulevaa suolasuppiloa apuna käyttäen (Kuva D).

Kaada riittävästi suolaa, jotta säiliö täyttyy. Säiliöön mahtuu noin 2 kg.

Sulje korkki tiukasti.

Aloita pesuohjelma heti täytettyäsi suolasäiliön.

Pesuohjelma estää läikkyneestä suolaliuoksesta koneelle aiheutuvat vahingot.

Ensimmäisen pesujakson jälkeen suolamäärän osoitinvalo sammuu.

B

A Käännä lukkoa oikealle.

1 25cm³ 15cm³ 5cm³ 2

Huuhtelukirkasteen annostelijan täyttö

Huuhtelukirkaste auttaa pesuveden paremman huuhtelun ja estää vesipisarat tai juovat astioissa. Käytä vain astianpesukoneisiin sopivaa huuhtelukirkastetta.

- Huomautus - Jos käytät 'kaksi yhdessä' tai 'kolme yhdessä' —pesuainetabletteja, et tarvitse lisäksi huuhtelukirkastetta.

Avaa huuhtelukirkasteen annostelija painamalla lukkoa (B).

Kaada huuhtelukirkastetta varovasti MAX-merkkiin saakka. Sulje kansi, niin että se naksahtaa (3).

Pyyhi roiskunut huuhtelukirkaste huolellisesti. Liiallinen huuhtelukirkastemäärä aiheuttaa vaahtoamista, mikä voi haitata puhdistusta.

Aseta huuhtelukirkasteen annostus.

Huuhtelukirkasteen annostus voidaan asettaa annostussäätimellä välille 1-6 (4). Tehdasasetus on taso 3.

Vaihda asetusta vain jos seuraavat kohdat koskevat pesua:

- Astioissa on selviä pisaramerkkejä: Nosta annostusta - Astioissa on näkyviä juovia: Laske annostusta

Pesuaineen annostelijan täyttö

- Huomautus - Käytä vain astianpesukoneisiin sopivia pesuaineita.

Avaa pesuainesäiliö työntämällä lukkoa oikealle (A). Merkkiviivat pesuainesäiliön sisäpuolella auttavat oikean pesuainemäärän annostelussa.

Pesuainesäiliöön mahtuu enintään 40 cm³ pesuainetta (1).

Kun astianpesukone on täynnä ja astiat ovat hyvin likaisia suosittelemme täyttämään pesuainesäiliön 25 cm ^3 -merkkiin saakka. Kun astiat ovat vähemmän likaisia, riittää yleensä pesuaineen täyttö 15 cm ^3 -merkkiin saakka. Jos astiat ovat olleet astianpesukoneessa jonkin aikaa pesemättä, täytä myös päällä oleva pieni säiliö ( 2). Kunkin pesuohjelman pesuainemäärät näkyvät pesutaulukosta.

Vaihtelut ovat mahdollisia astioiden likaisuudesta ja veden kovuudesta riippuen.

Pesuaineet

Pesuaineita on 3 tyyppiä.

1. Fosfaattipesuaiñe, jossa klooria
2. Fosfaattipesuaine, jossa ei klooria
3. Pesuaine, jossa ei fosfaattia eikä klooria

Uudet pulverit ovat yleensä fosfaattivapaita. Koska fosfaatilla on vettä pehmentäviä ominaisuuksia suosittelemme lisäämään suolaa suolasäiliöön, vaikka veden kovuus olisi vain 6°dH.

Kovan veden alueilla fosfaattivapaata pesuainetta käytettäessä astioissa ja laseissa voi näkyä valkoisia merkkejä.

Ne voidaan estää lisäämällä pesuaineen määrää.

Kloorittomilla pesuaineilla on vähemmän valkaiseva vaikutus. Värilliset tahrat eivät ehkä täysin puhdistu. Valitse ohjelma, jossa on korkeampi pesulämpötila.

Huomio

Säilytä pesuaineet aina viileässä, kuivassa ja lasten ulottumattomissa olevassa paikassa.

Kaada pesuaine pesuaineannostelijaan ennen laitteen käynnistämistä.

Liian paljon pesuainetta voi johtaa siihen, ettei pesuaine liukene täysin ja astioihin tulee naarmuja.

2in1 JA 3in1 KONETISKIAINEET (Kaikki muut tuotteet paitsi Mithat)

Saat astiapesukoneellasi parhaan tuloksen, jos käytät erillistä konetiskiainetta, huuhtelukirkastetta ja vettä pehmentävää suolaa.

Pesuainevalmistajat tuottavat myös yhdistelmäkonetiskiaineita, jotka tunnetaan nimellä 2in1 ja 3in1.

3in1: Nämä tuotteet sisältävät konetiskiainen, huuhtelukirkasteen ja vettä pehmentävää suolaa. 2in1: Nämä tuotteet sisältävät konetiskiainen ja joko huuhtelukirkasteen tai vettä pehmentävää suolaa.

Yleensä yhdistelmäkonetiskiaineilla saa aikaan hyväksyttävän tuloksen vain erityisissä käyttöolosuhteissa. Nämä konetiskiaineet sisältävät ennalta määrätyn määrän huuhtelukirkastetta ja/tai vettä pehmentävää suolaa. Se tarkoittaa, ettet voi säätää vettä pehmentävän suolan tai huuhtelukirkasteen määrää sopimaan kotisi veden kovuustasoon.

Pidä mielessä näitä konetiskiaineita käytettäessä seuraavat seikat:

• Tarkista käyttämäsi tuotteen määritykset ja onko se yhdistelmätuote.
• Noudata näitä tuotteita käyttäessäsi pakkauksen ohjeita.
• Näiden tuotteiden käyttö oikeilla laiteasetuksilla varmistaa suolan ja/tai huuhtelukirkasteen taloudellisen käytön.
• Jos konetiskiaine on tablettimuodossa, älä sijoita sitä laitteen sisäosiin tai astianpesukoneen ruokailuvälinekoriin. Sijoita tabletit aina pesuainepitimen pesuaineannostelijaan.

3in1-konetiskiaineen käyttö: konetiskiaine, pehmentävä suola ja huuhtelukirkaste

• Näillä konetiskiaineilla ei ole samanlaisia kuivausominaisuuksia, kuin joita saat käyttämällä erillistä konetiskiainetta, suolaa ja huuhtelukirkastetta. Kuivaustoiminnon parantamiseksi:
  Aseta laitteen huuhtelukirkasteasetus asentoon 1 ja ota huuhtelukirkaste käyttöön. Kun huuhtelukirkaste on käytetty loppuun, lisää huuhtelukirkastetta huuhtelukirkasteen annostelijaan.
• Jos käytät yhdistelmäkonetiskiaineita suuremmalla huuhteluaineen kirkasteasetuksella kuin 1, saattaa käsien kosketus jättää sateenkaaren värisiä tahroja pestyihin astioihin ja koneen sisälle.
• Jos käytät yhdistelmäkonetiskiaineita lisäämättä suolaa, saattaa kalkkia kertyä erityisesti laseihin. Kalkkikertymien välttämiseksi:
  Aseta laitteen veden pehmennys -asetus asentoon 1 ja ota veden pehmennys käyttöön. Kun suola on käytetty loppuun, lisää suolaa veden pehmentäjään.

2in1-konetiskiaineen käyttö: konetiskiaine ja pehmentävä suola

- Näissä konetiskiaineissa ei ole huuhtelukirkastetta, joten et tarvitse ohjekirjassa kuvattua huuhtelukirkasteasetusta. Varmista, että huuhtelukirkasteen annostelijassa on joka pesun yhteydessä huuhtelukirkastetta, ja että täytät huuhtelukirkasteen annostelijan huuhtelukirkasteella aina sen tyhjentyessä.

2in1-konetiskiaineen käyttö: konetiskiaine ja huuhtelukirkaste

• Näillä konetiskiaineilla ei ole samanlaisia kuivausominaisuuksia, kuin joita saat käyttämällä erillistä konetiskiainetta, suolaa ja huuhtelukirkastetta. Kuivaustoiminnon parantamiseksi:
  Aseta laitteen huuhtelukirkasteasetus asentoon 1 ja ota huuhtelukirkaste käyttöön. Kun huuhtelukirkaste on käytetty loppuun, lisää huuhtelukirkastetta huuhtelukirkasteen annostelijaan.
• Jos käytät yhdistelmäkonetiskiaineita suuremmalla huuhteluaineen kirkasteasetuksella kuin 1, saattaa käsien kosketus jättää sateenkaaren värisiä tahroja pestyihin astioihin ja koneen sisälle.
• Näissä konetiskiaineissa ei ole pehmentävää suolaa, joten et tarvitse ohjekirjassa kuvattua pehmennysasetusta. Varmista, että veden pehmentimessä on joka pesun yhteydessä vettä pehmentävää suolaa ja että täytät veden pehmentimen suolalla aina sen tyhjentyessä.

Tärkeä varoitus

- Jos ilmenee ongelmia, joita ei ole ilmennyt aiemmin näiden konetiskiaineiden käyttöönoton jälkeen, ota yhteys suoraan pesuaineen valmistajaan. Yhteystiedot löytyvät pakkauksesta.

Jos lopetat tämän tyyppisten konetiskiaineiden käytön:

• Tarkista, että suolan ja huuhtelukirkasteen annostelijat ovat täynnä.
• Aseta veden kovuusasetus korkeimmalle tasolle ja suorita pesujakso laite tyhjänä.
• Kun olet suorittanut pesun laite tyhjänä, palauta veden kovuusasetus ohjekirjassa kuvatulle alueen vesijohtoveden oikealle asetukselle.
• Asetá huuhtelukirkasteasetus oikealle tasolle.

5 Mitä astianpesukoneessa ei saa pestä

• Ruostumisherkkiä teräsvälineitä:
• Ruokailuvälineitä, joissa on puu- tai luukahvat
• Ruokailuvälineitä, joissa on helmiäis- tai posliinikahvat
• Kuumuutta kestämättömiä muoviosia
• Irrallisia astia- tai ruokailuvälineosia
• Kupari-, tina- tai alumiiniesineitä
  • Koristeena lasi- tai posliiniosia
  • Lyijykristallilaseja
• Taidetuotteita
  • Alumiini ja hopea värjäytyy
• Lasi- ja kristalliesineet saattavat ajan kuluessa menettää kiiltonsa
  • Sieniä ja pesuliinoja

Huomautus

Älä pese esineitä, jotka ovat tupakantuhkan, kynttilän talin, vernissan, maalien tai kemikaalien tahrimia.

Suositus:

Huomioi uusia astioita ostaessasi sopivatko ne astianpesukoneeseen.

(merkintä astianpesukoneen kestävä)

6 Astianpesukoneen täyttö

Yleistä:

Ennen kuin täytät astianpesukoneen astioilla

• Poista isommat ruuantähteet
• Sijoita kaikki astiat, kuten kupit, lasit ja kattilat, avoin puoli alaspäin (jotta niihin ei kerry vettä)
• Astioita ja ruokailuvälineitä ei voi laittaa päällekkäin
  • Lasit eivät saa koskea toisiaan.
• Suihkuvarsien liike ei saa estyä
• Sijoita kaikki isot ja hyvin likaiset astiat alakoriin.
• Pienet ja kevyet astiat voi laittaa yläkoriin.
• Pitkät ja kapeat astiat asetetaan korien keskiosaan.

Huomio

Veitset ja muut ruokailuvälineet, joissa on teräviä kärkiä ja kulmia, on laitettava vaakatasoon yläkoriin vammojen välttämiseksi.

Astianpesukoneeseen mahtuu enintään 12 hengen astiasto.

Älä ylikuormita astianpesukonetta ja noudata huomautusta astianpesukoneeseen sopivista astioista.

Vain näin pääset parhaaseen pesutulokseen ja järkevään energian käyttöön.

Astianpesukoneen täyttöohjeita

Laita alakoriin lautaset, kulhot, kattilat jne.

2 kokoontaitettavaa lautastukea (mallikohtainen)

Astiapesukoneen alakorissa on kaksi erillistä kokoontaitettavaa lautastukea. Ne on suunniteltu helpottamaan kasarien ja kulhojen asettamista alakoriin. Voit taitella kokoon joko kummankin osan (1 2 ) erikseen tai molemmat kerralla, jolloin syntyy suuri, yhtenäinen tila. Paina vain kahvoista (A) ja taita ne kokoon.

A

Astianpesukoneen täyttöohjeita

Laita yläkoriin jälkiruokalautaset, kupit, lasit jne.

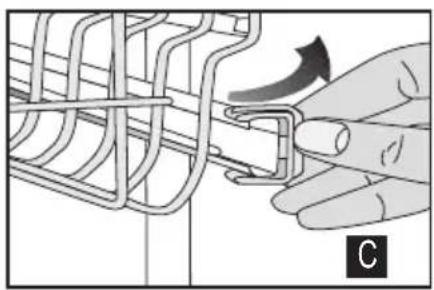

Korkeuden säätäminen korin ollessa tyhjä

Tässä astianpesukonemallissa yläkorin korkeutta voidaan säätää kahdella eri korkeustasolla olevien pyörien avulla. Vapauta yläkorin oikean- ja vasemmanpuoleisessa kiskossa olevat salvat kääntämällä niitä ulospäin (C).

Vedä kori ulos kokonaan (D).

Aseta kori uudelleen kiskoille haluamallesi korkeudelle (E).

Työnnä salvat takaisin oikeaan asentoon.

7 Miten astianpesukone puhdistetaan

Koneen säännöllinen puhdistaminen pidentää koneen käyttöikää ja vähentää toimintahäiriöiden määrää.

Varoitus

Ennen puhdistuksen aloittamista laite on irrotettava sähköverkosta ja vesihana suljettava. Käytä mietoa puhdistusainetta ulkopinnan ja luukun tiivisteiden puhdistamiseen. Puhdista ohjauspaneeli pelkästään kostealla liinalla ja puhtaalla vedellä.

Suodattimien puhdistaminen

Puhdista suodattimet ja suihkuvarret säännöllisesti. Likaisen koneen pesujälki ei ole hyvä.

1 Pääsuodatin
2 Karkeasuodatin
3 Mikrosuodatin

1. Poista alakori laitteesta.
2. Käännä karkeasuodatinta oikealle ja vedä sitä ylöspäin (A).
3. Ota pääsuodatin ulos ( B ).
4. Paina karkeasuodattimen kielekkeitä ja irrota mikrosuodatin (C).
5. Puhdista suodatin hyvin juoksevalla vedellä. Käytä tarvittaessa harjaa.
6. Aseta pääsuodatin paikalleen.
7. Aseta mikrosuodatin ja karkeasuodatin pääsuodattimeen. Käännä pääsuodatinta myötäpäivään kunnes se naksahtaa.

Varoitus

⚠ Älä käytä astianpesukonetta ilman suodatinta. Tarkista, että suodattimet on asennettu oikein. Puhdista suodattimet säännöllisesti.

A 1

2 B

Suihkuvarsien puhdistaminen

Lika tai kalkkijäämät voivat tukkia suihkuvarsien suuttimet. Tarkista tämän vuoksi suihkusuuttimet säännöllisesti.

1 Alasuihkuvarsi 2 Yläsuihkuvarsi

1. Poista alakori laitteesta.
2. Vedä alasuihkuvartta ylöspäin ( A).
3. Avaa yläsuihkuvarren kiinnitysruuvit ja vedä suihkuvarsi irti (B).
4. Puhdista suihkuvarret juoksevassa vedessä.
5. Aseta suihkuvarret takaisin paikoilleen.

⚠ Varoitus

Tarkista, että kiinnitysruuvit on kunnolla kiristetty.

Vedenottoletkun suodattimen liitososan puhdistaminen. (mallikohtainen)

Vesijohtoputkista tuleva lika estetään vedenottoletkun suodattimella. Tarkista suodatin ja vedenotto ajoittain.

1. Sulje vesihana ja irrota vedenottoletku.
2. Irrota suodatin ja puhdista se juoksevalla vedellä.
3. Aseta puhdistettu suodatin paikoilleen.
4. Kiinnitä vedenottoletku takaisin vesihanaan.

8 Vianetsintä

Jos astianpesukone ei toimi:

■ Onko koneen pistoke pistorasiassa?
■ Toimivatko kaikki sulakkeet?
■ Onko vesihana avattu?
■ Onko koneen luukku kunnolla kiinni?
■ Oletko painanut virtapainiketta?
■ Ovatko suodattimet likaisia?

Astiat eivät puhdistu

Mahdollisia syitä

• Väärä täyttö
• Väärä ohjelman valinta
• Suihkuvarret eivät liiku
• Suodattimet ovat likaisia
• Suodattimet eivät ole oikeassa asennossa
• Suihkuvarren suuttimet ovat tukossa
• Korit ovat ylikuormitettuja
• Pesuaine on kosteaa tai paakkuista
• Liian vähän pesuainetta
• Liian vähän huuhtelukirkastetta
• Pesuainelokeron kansi on jäänyt auki.
• Huonon pinnoitteen omaavien ruokailuvälineiden käyttäminen

Miten ongelma korjataan

• Täytä astianpesukone ohjeiden mukaisesti.
• Valitse ohjelma, joka pesee korkeammassa lämpötilassa tai kestää kauemmin.
• Tarkista, että suihkuvarret pyörivät vapaasti.
• Puhdista kaikki sihdit ja suodattimet ohjekirjassa kuvatulla tavalla.
• Tarkista ovatko sihdit ja suodattimet oikeissa asennoissa
• Puhdista suihkuvarret ohjekirjassa kuvatulla tavalla.
• Älä ylikuormita koreja.
• Säilytä pesuaineet kuivassa paikassa. Sulje astian kansi huolella.
• Lisää pesuainemäärää ohjelmataulukon mukaisesti.
• Lisää huuhtelukirkasteen määrää tai täytä huuhtelukirkasteen annostelija.
• Tarkista, että suljet pesuaineannostelijan lokeron aina laitettuasi pesuainetta.
• Tämän tyyppiset ruokailuvälineet eivät sovi astianpesukoneisiin.

Astiat eivät kuivu

Mahdollisia syitä

• Väärä täyttö
• Riittämätön määrä huuhtelukirkastetta
• Astiat on otettu pois liian pian

- Väärä ohjelman valinta

- Huonon pinnoitteen omaavien ruokailuvälineiden käyttäminen

Miten ongelma korjataan

• Täytä astianpesukone vihkosen mukaisesti.
• Lisää huuhtelukirkasteen määrää tai täytä huuhtelukirkasteen annostelija.
• Älä tyhjennä astianpesukonetta heti pesun jälkeen. Raota luukkua hieman, jotta höyry pääsee ulos. Aloita astianpesukoneen tyhjennys vasta kun astiat ovat kädenlämpöisiä. Aloita tyhjentäminen alakorista. Näin vältät vesipisaroiden tippumisen yläkorin astioista.
• Lyhytkestoisissa ohjelmissa pesulämpötila on alhaisempi ja siksi myös pesujälki on huonompi. Valitse ohjelma, jossa on pidempi pesuaika.
• Veden kuivaaminen näistä astioista on hankalampaa. Tämän tyyppiset ruokailuvälineet tai astiat eivät sovi astianpesukoneisiin.

Tee, kahvi tai muut tahrat

Mahdollisia syitä

• Väärä ohjelman valinta
• Pesuaine on kosteaa tai paakkuista
• Huonon pinnoitteen omaavien ruokailuvälineiden käyttäminen

Miten ongelma korjataan

• Valitse ohjelma, joka pesee korkeammassa lämpötilassa tai kestää kauemmin.
• Puhdistusaineiden valkaisuaineet menettävät tehonsa, jos niitä säilytetään epäsuotuisissa olosuhteissa. Säilytä pesuaineet kuivassa paikassa. Sulje astian kansi huolella.
• Näiden astioiden puhdistaminen on vaikeaa niiden pintarakenteen vuoksi. Tämän tyyppiset ruokailuvälineet tai astiat eivät sovi astianpesukoneisiin.

Kalkkijuovat, sameus

Mahdollisia syitä

- Riittämätön määrä huuhtelukirkastetta

Miten ongelma korjataan

- Lisää huuhtelukirkasteen määrää tai täytä huuhtelukirkasteen annostelija.

- - Veden kovuusastetta ei ole valittuoikein tai on käytetty liian vähänsuolaa.- Suolahävikki	- Tarkista, että asetetut arvot vastaavat paikallisen vesilaitoksenantamia arvoja.- Tarkista onko suolasäiliön kansi kunnolla kiinni. Käytäsuppiloa erikoissuolan kaatoon. Aloita esipesuohjelma hetisuolan täytön jälkeen. Kun ohjelma on valmis, Tarkista onkokansi löystynyt.Haju
Mahdollisia syitä- Uuden koneen haju- Suodattimet ovat likaisia- Astiat ovat voineet olla koneessauseampia päiviä pesemättöminä.	Miten ongelma korjataan- Uuden koneen haju häviää muutaman pesukerran jälkeen.- Puhdista kaikki sihdit ja suodattimet ohjekirjassa kuvatullatavalla.- Irrota karkea lika juoksevalla vedellä ja suoritaesipesuohjelma 2 päivän välein ilman pesuainetta. - Suljeluukku epämiellyttävän hajun syntymisen estämiseksi.Himmeä tai sinerväjäämä laseissa(lasikorroosio).
Mahdollisia syitä- Liiallinen pesuaineen käyttö, kunveden kovuus on alhainen,pesulämpötila on liian korkea.	Miten ongelma korjataan- Valitse matalalämpötilainen ohjelma ja laita pienempi määräpesuainetta. Tarkista, että veden kovuusarvo vastaapaikallisen vesilaitoksen antamaa arvoa.Ruostetahrat, pinnantuhoutuminen
Mahdollisia syitä- Suolasäiliön kansi ei sulkeudukunnolla.	Miten ongelma korjataan- Suola voi tuhota metallipintoja ja aiheuttaa ruostevaurioita.- Tarkista onko suolasäiliön kansi kunnolla kiinni. Käytäsuppiloa erikoissuolan kaatoon. Aloita esipesuohjelma hetisuolan täytön jälkeen. Kun ohjelma on valmis, Tarkistaonko kansi löystynyt.

• Ruuantähteet ovat astioissa liian pitkään.
• Laitetta ei ole maadoitettu kunnolla
• Ruokailuvälineissä on huonolaatuisesta ruostumattomasta teräksestä olevia osia.

• Astioissa on ruostetahroja

• Irrota karkea lika juoksevalla vedellä ja suorita esipesuohjelma 2 päivän välein ilman pesuainetta.

• Tarkista järjestelmän maadoitus. Staattinen sähkö voi syövyttää metalliin reikiä ja aiheuttaa korjaamattomia vahinkoja.
• Sellaisissa astioissa ruostetta ei voi välttää. Tämän tyyppiset ruokailuvälineet tai astiat eivät sovi astianpesukoneisiin.
• Ruosteiset astiat voivat 'tartuttaa' muut astiat. Tämän tyyppiset ruokailuvälineet tai astiat eivät sovi astianpesukoneisiin.

Annostelijaan jää pesuainejäämiä

Mahdollisia syitä

• Kosteutta pesuaineen annostelijassa
• Pesuaine on liian kauan koneen annostelijassa
• Pesuainelokeron kansi ei aukea.
• Pesuaine on kostea tai paakkuista
• Suihkuvarren suuttimet ovat tukossa

Miten ongelma korjataan

• Varmista että lokero on kuiva ennen kuin täytät sen.
• Kaada pesuaine vasta juuri ennen pesua.
• Kun täytät astianpesukonetta, varo, ettet avaa kantta vahingossa.
• Säilytä pesuaineet kuivassa paikassa. Sulje astian kansi huolella.
• Puhdista suihkuvarret ohjekirjassa kuvatulla tavalla.

Koristelun säröytyminen

Mahdollisia syitä

- Lasien ja posliinin koristeiden säröytyminen

Miten ongelma korjataan

- Tämän tyyppiset lasit, posliini tai ruokailuvälineet eivät sovi astianpesukoneisiin.

Naarmuja astioissa

Mahdollisia syitä

• Astiat tai niiden osia voi olla valmistettu alumiinista
• Suolasäiliön kansi ei sulkeudu kunnolla.
• Veden kovuusastetta ei ole valittu oikein tai on käytetty liian vähän suolaa.
• Pesuaineita on säilytetty epäsuotuisissa olosuhteissa
• Korit ovat ylikuormitettuja

Miten ongelma korjataan

• Tämän tyyppiset ruokailuvälineet tai astiat eivät sovi astianpesukoneisiin.
• Tarkista onko suolasäiliön kansi kunnolla kiinni. Käytä suppiloa erikoissuolan kaatoon. Aloita esipesuohjelma heti suolan täytön jälkeen. Kun ohjelma on valmis, tarkista onko kansi löystynyt.
• Tarkista, että asetetut arvot vastaavat paikallisen vesilaitoksen antamia arvoja.
• Pesuaineita ei saa säilyttää yli 2 kuukautta. Säilytä pesuaineet kuivassa paikassa. Sulje astian kansi huolella.
• Tarkista, etteivät lasit ja astiat kosketa toisiaan. Ne saattavat iskeytyä pesun aikana toisiaan vastaan josta aiheutuu naarmuja.

• Väärä täyttö
• Korit ovat ylikuormitettuja

Miten ongelma korjataan

• Täytä astianpesukone ohjeiden mukaisesti.
• Älä ylikuormita koreja. Astiat voivat iskeytyä toisiaan vasten ja rikkoutua.

Vaahto

Mahdollisia syitä

• Astiat on esipesty suurella pesuainemäärällä.
• Huuhtelukirkastetta on vahingossa vuotanut laitteeseen.
• Huuhtelukirkasteen annostelijan kansi ei ole ollut kiinni.

Miten ongelma korjataan

• Astioita ei tarvitse esipestä. Karkea lika voidaan poistaa pesuliinalla tai juoksevalla vedellä.
• Jos huuhtelukirkastetta on räiskynyt täytön aikana, pyyhi aine paperiliinalla tai sienellä.
• Tarkista, että kansi on suljettu täytettyäsi huuhtelukirkasteen annostelij.

Vesi jää koneeseen huuhtelujakson jälkeen

Mahdollisia syitä

• Suodattimet ovat likaisia
• Poistoletku on mutkalla. Tyhjennysletku on tukossa tai mutkalla.

Miten ongelma korjataan

• Puhdista kaikki sihdit ja suodattimet ohjekirjassa kuvatulla tavalla.
• Tarkista, että tyhjennysletku on asetettu oikein.

9 Tekniset määrittelyt

Täyttökapasiteetti 10

Sallittu vedenpaine 0,3–10 bar (= 3 – 100 N/cm²)

$$ = 0, 0 1 - 1, 0 \text {Mpa}) $$

Sähköliitännät 230 volttia, 10 ampeeria

(katso tyyppikilpi)

Kokonaisteho 2000 W

Lämmittimen teho 1800 W

Pyrkiessämme jatkuvasti parantamaan tuotteita saatamme muuttaa määritelmiä ja muotoilua ilman erillistä ilmoitusta.

Tuote vastaa seuraavia EU-direktiivejä:

2006/95/EC Pienjännitedirektiivi

93/68/EC CE-tuotemerkintädirektiivi

Käyttöominaïsuuksien

testausmenetelmät

10 Kokoamisohjeet

Asennuksen turvaohjeet

Ennen koneen asennusta ja käyttöä tarkista, ettei se ole vahingoittunut kuljetuksen aikana.

Jos kone on vahingoittunut, ota yhteyttä jälleenmyyjään.

Älä asenna tai käytä vaurioituneita laitteita.

Seuraavia ohjeita on noudatettava astianpesukoneen asentamiseksi oikein.

• Tarkista, että tyyppikilven tiedot vastaavat virtalähteen virtaa ja jännitettä ennen kuin otat koneen käyttöön.
• Kone voidaan liittää vain oikein maadoitettuun pistorasiaan. Tarkista, että maadoitus on säädösten mukainen.
• Maadoitetun pistorasian on oltava helposti saatavilla ja lähellä konetta.
• Älä käytä jatkojohtoja tai moninkertaisia verkkomuuntajia. Ylikuumeneminen voi aiheuttaa tulipalon.
• Johdotuksen saa asentaa vain valtuutettu sähkömies.
• Tarkista verkkojohto, veden tuloletku ja poistoletku. Vain asiakaspalvelu tai valtuutettu sähköhuolto voi vaihtaa vaurioituneet osat.

Astianpesukoneen asentaminen

• Valitse astianpesukoneelle sopiva paikka. Tarkista, että kone seisoo tukevasti ja tasaisella pinnalla
• Joa lattia on epätasainen, voidaan koneen jalkoja säätää. Kun laite seisoo oikein, luukku voidaan sulkea ilman ongelmia.
• Veden otto- ja poistoletkut on sijoitettava niin että ne pääsevät liikkumaan, jotteivät ne joudu mutkalle tai puristuksiin.
• Konetta ei saa asentaa otta ne eivät tilaan, jonka lämpötila on alle 0° C.

Vesiliitäntä

• Astianpesukone voidaan liittää kylmään veteen ja lämpimään, enintään 60°C veteen.
• Astianpesukonetta ei saa liittää avoimeen kuumavesilaitteeseen tai läpi-kiertovedenlämmittimiin.

Sallittu vedenpaine:

Alhaisin sallittu

vedenpaine:

0,3 bar = 3 N/cm² = 30 kPa

Kun vedenpaine on alle 1 barin, ota yhteyttä asentajaan.

Korkein sallittu vedenpaine:

10 bar = 100N/cm² = 1MPa

Kun vedenpaine on yli 10 baria, on asennettava

paineenvähennysventtiili (saatavilla alan kaupoista).

Liitä vedenottoletku

Tarkista, että vedenottoletku ei ole mutkalla tai puristuksissa. Älä asenna käytettyä letkusarjaa.

Käytä ruuvattavaa letkuliitintä liittämään vedenottoletku vesihanaan noin 2 cm lisäkierteellä.

Tarvittaessa käytä suodatinsarjaa vesijohtoputkien jäämien suodattamiseen.

Tarkista, ettei liitäntä vuoda.

Huomio

Sulje turvallisuussyistä vesihana aina huuhtelun jälkeen.

3/4" min 10 AQUASAFE+

AQUASAFE+ (mallikohtainen)

Aquasafe+-järjestelmä suojaa vedenottoletkun aiheuttamilta vesivahingoilta.

Alä upota järjestelmän venttiilirasiaa veteen, siinä on sähköosia.

Vesivahingon tapahtuessa irrota verkkopistoke.

Älä lyhennä tai pidennä letkun kiinnitysvaippaa, sillä se sisältää sähköjohtoja ja –osia.

φ21 φ φ18

Veden tyhjennys

Poistoletkun liittäminen

Tarkista, että veden ottoletku ei ole mutkalla tai puristuksissa.

Tarkista, että poistoletku on kunnolla paikoillaan.

Lisäletkut

Jos tarvitaan lisäletkua, on käytettävä samanlaatuista poistoletkua.

Letkun maksimipituus ei saa olla yli 4m. Muussa tapauksessa koneen pesutapahtuma ei toimi oikein.

max 100 cm 12cm min 50 cm min 4cm

Imuputkiliitäntä

Tyhjennyskorkeuden on oltava välillä 50-100 cm lattian pinnasta.

Käytä letkuliittimiä, kun liität poistoputken imuaukkoon.

Sähköliitännät

Katso tyyppikilvestä virta-, jännite ja sulaketiedot.

Tyyppikilpi on luukun sisäpuolella.

Virtapistokkeen on oltava helposti saatavilla asennuksen jälkeen.

Virtajohdot ja eristetyt johdot eivät saa olla näkyvillä asennuksen jälkeen.
