KÄYTTÖOHJE B8GMXI9 SMEG

3.1 Meille kuuluva ympäristönhuolto 8

3.2 Sinulle kuuluva ympäristönhuolto 8

1. LAITTEEN KUVÄÜS 9

4.1 Etupaneelin ohjainten kuvaus 10

1. SAATÄVILLA ÖLEVAT LISÄVARUSTEET 11

5.1 Ritilän tai uunipellin käyttö 11

5.2 Uunipellin käyttö 11

5.3 Ritilää pienentävien kappaleiden käyttö 11

1. KEITTOTASON KAYTTO 12

6.1 Yleiset varoitukset ja neuvot 12

6.2 Keittotason politimien sytytys 12

6.3 Keittotason polttimien käyttöön liittyviä käytännöllisiä neuvoja 12

6.4 Keittoastioiden läpimitta 13

1. UUNIN KAYTTO 14

7.1 Ennen laitteen käyttämistä 14

7.2 Uunin tasot 14

7.3 Säilytystila (vain joissakin malleissa) 14

7.4 Jäähdytys 14

7.5 Sisävalaistus 14

7.6 Käyttöön liittyviä yleisiä varoituksia ja neuvoja 15

1. PAISTO UUNISSA 16

8.1 Neuvoja ja vihjeitä paistoon 17

8.2 Suuntaa-antava paistotaulukko 18

1. PUHDISTUS JA HUOLTO 19

9.1 Ruostumattoman teräksen puhdistus 19

9.2 Päivittäinen puhdistus 19

9.3 Ruokajäämät 19

9.4 Keittofason osien puhdistus 19

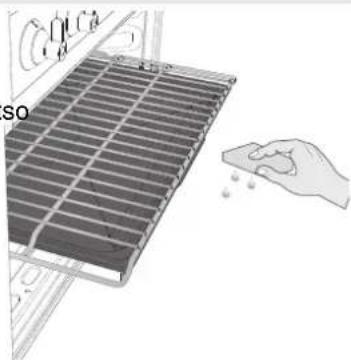

9.5 Uunin puhdistus 20

1. YLIMÄÄRÄINEN HUOLTO 22

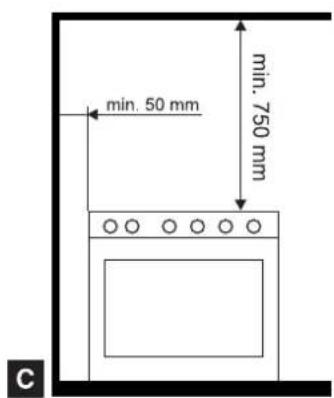

11.1 Asennus keittiökalusteisiin 23

11.2 Korokkeen asemointi 23

11.3 Laitteen asemointi ja vaaitus 24

11.4 Huonetilojen tuuletus ja palamistuotteiden poisto 24

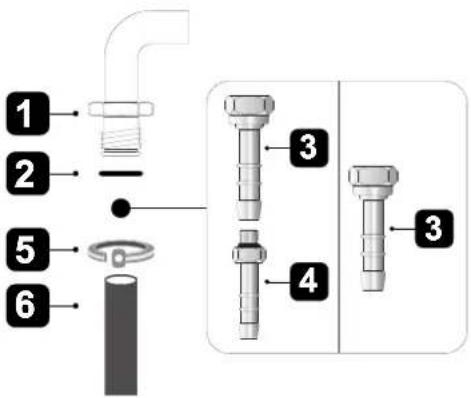

11.5 Kaasuliitäntä 25

11.6 Sähkökytkentä 27

1. MUKAUTUS ERI KAASUTYYPPEIHIN 28

12.1 Keittotason suuttimien vaihtaminen 28

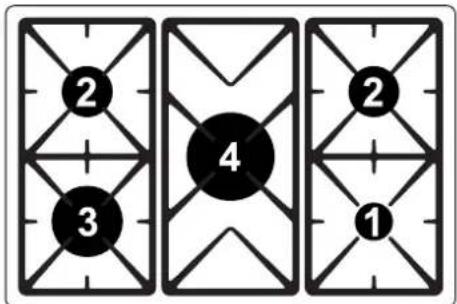

12.2 Polttimien asettelu 28

12.3 Polttimien ja suuttimien ominaisuuksien taulukko 29

12.4 Lopputoimenpiteet 30

KÄYTTÖOHJEET: viittaavat käyttöön liittyviin neuvoihin, ohjaimien kuvauksiin ja laitteen oikeisiin puhdistus- ja huoltotoimenpiteisiin.

ASENNUSOHJEET: ne on tarkoitettu pätevälle teknikolle, joka on vastuussa laitteen asennuksesta, käyttöönotosta ja säädöstä.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1. KÄYTTÖÖN LIITTYVÄT VAROITÜKSET

Tämä käyttöopas on oleellinen osa laitetta. Sitä on säilytettävä ehjänä ja saatavilla olevassa paikassa laitteen koko käyttöiän ajan. On suositeltavaa lukea huolellisesti tämä käyttöopas ja sen sisältämät ohjeet ennen laitteen käyttöönottoa. Laitteen saa asentaa pätevä henkilöstö voimassa olevien määräyksien mukaisesti. Tämä laite on tarkoitettu kotikäyttöön, ja se täyttää voimassa olevat EY-direktiivit. Laite on tarkoitettu seuraavaan käyttötarkoitukseen: ruokien kypsennys ja lämmitys; laitteen kaikenlainen muu käyttö on kielletty.

Nämä ohjeet pätevät ainoastaan niissä maissa, joiden tunnistussymbolit on merkitty tämän oppaan kanteen.

Älä tuki laitteen aukkoja tai tuuletusaukkoja; toimintahäiriöitä voi syntyä.

Älä koskaan käytä tätä laitetta huonetilojen lämmittämiseen.

Tässä laitteessa on sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY mukainen merkintä (Waste Electrical and Electronic Equipment - WEE). Kyseinen direktiivi määrittää käytöstä poistettujen laitteiden keräykseen ja kierrätykseen liittyvät määräykset kaikissa EU-maissa.

Tekniset tiedot, sarjanumeron ja merkinnät sisältämä tyyppikilpi sijaitsee näkyvällä paikalla laatikon alla (jos paikalla) tai laitteen takana. Kopio kilvestä on liitetty laitteen asiakirjoihin: suosittelemme sen kiinnittämistä kannen takapuolella olevaan tarkoituksenmukaiseen paikkaan. Tyyppikilpeä ei saa koskaan irrottaa.

Ennen laitteen käyttöönottoa, irrota kaikki ulkopinnoilla mahdollisesti olevat tarrat ja muovikalvot.

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja. Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä rätillä. Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

Älä käytä muoviastioita tai -purkkeja. Uunin sisällä olevat korkeat lämpötilat voivat sulattaa tämän materiaalin aiheuttamalla vahinkoja laitteelle.

Aina laitteen käytön jälkeen on tarkistettava, että sen kytkimet ovat nolla-asennossa (pois päältä).

Älä käytä uusin sisällä säilyketölkkejä äläkä suljettuja astioita. Paiston aikana astioiden sisälle voi syntyä ylipaineita, jotka voivat aiheuttaa räjähdysvaaran.

Käytön aikana uunin pohjaa ei saa peittää alumiinilla tai foliolla eikä sen päälle saa asettaa kattiloita tai uunivuokia niin, ettei emaloitu pinta vaurioidu.

Älä aseta keittotasolle kattiloita, jos niiden pohja ei ole täysin sileä ja säännöllinen. Astioiden epävakaisuus voi olla palovammojen lähteenä.

Älä nojaa äläkä istu avoimen luukun päälle. Liika kuormitus voi vahingoittaa sen vakautta.

Käytön aikana laite kuumenee. Käytä aina uunikintaita kun toimit uunin parissa.

Älä käytä keittotasoa jos uunissa on meneillään pyrolyysiprosessi (mikäli kuuluu varustuksiin).

Jos uunia ei käytetä pitkään aikaan, sulje kaasuhana tai kaasupullon hana.

Varo, ettei uuninluukun väliin jää esineitä.

Älä avaa säilytystilaa (mikäli kuuluu varustuksiin) kun uuni on päällä ja kuuma. Sisälämpötila voi olla erittäin korkea.

Paiston aikana, jos pinnat ovat vielä erittäin kuumia, älä kaada vettä suoraan peltien päälle. Vesihöyry voi aiheuttaa vakavia palovammoja ja vahinkoja emaloiduille pinnoille.

Kaikki paistot on suoritettava luukku suljettuna. Lämmön ulostulo voi synnyttää vaaratilanteita.

2. TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

Lue sähkö- ja kaasulaitteiden sekä tuuletustoimintojen turvallisuusohjeet asennusohjeista. Käyttäjän edun ja turvallisuuden vuoksi laki määrää, että kaikkien sähkö- ja kaasulaitteiden asennus ja huolto on suoritettava ammattitaitoisen henkilökunnan toimesta ja voimassa olevia säädöksiä noudattamalla. Pätevät asentajamme takaavat hyvän tuloksen.

Ainoastaan pätevät henkilöt saavat poistaa sähkö- tai kaasulaitteet.

Ennen laitteen kytkemistä sähköverkkoon tarkasta, että kilvessä lukevat tiedot vastaavat verkon tietoja.

Mikäli laite asennetaan nostetuille korokkeille, kiinnitä se tarkoituksenmukaisilla kiinnitysjärjestelmillä.

Ennen asennus-/huoltotöiden suorittamista, varmista, että laite on kytketty sähköverkkoon.

Jos paistolaitteet on asennettu ajoneuvoihin (esimerkiksi asuntoauto, asuntovaunu tms.), niitä saa käyttää vain kun ajoneuvo on pysähtynyt.

Asenna laite siten, että keittotason korkeudelle asetettuja laatikoita tai ovia avattaessa, ne eivät pääse vahingossa osumaan tason päälle asetettuihin kattiloihin.

Välittömästi asennuksen jälkeen on laite tarkistettava tämän käyttöoppaan ohjeiden mukaisesti. Ellei laite toimi, kytke se irti sähköverkosta ja ota yhteyttä lähimpään tekniseen huoltopalveluun.

Virtajohdon ja vastaavan pistokkeen on täytettävä voimassa olevat määräykset. Pistokkeeseen on päästävä helposti laitteen ollessa asennettuna. Älä koskaan irrota pistoketta johdosta vetämällä.

Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen.

Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.

Laite ja siihen kuuluvat osat tulevat kuumiksi käytön aikana. Varo koskemasta kuumeneviin osiin. Pidä alle 8-vuotiaita lapsia loitolla laitteesta, ellei heidän toimintaansa valvota jatkuvasti.

Älä koskaan aseta uunin sisälle syttyviä esineitä: ne voivat syttyä vahingossa ja johtaa tulipaloon.

Laite on tarkoitettu aikuisten käytettäväksi. Älä anna lasten lähestyä laitetta tai leikkiä sillä.

Alle 8-vuotiaat lapset, fyysisesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvää kokemusta eivät saa käyttää laitetta ellei heidän toimintaansa valvota tai laitteen turvallista käyttöä opeteta ja käyttöön liittyviä riskejä ymmärretä. Älä anna lasten leikkiä laitteella. Älä anna lasten suorittaa puhdistukseen ja huoltoon liittyviä toimenpiteitä, ellei heidän toimintaa valvota.

Älä koskaan yritä korjata laitetta. Kaikki korjaustoimenpiteet tulee jättää valtuutetun teknikon tai huoltoliikkeen vastuulle. Varusteiden väärä käyttö voi toimia vaaran lähteenä.

Tätä laitetta ei saa ohjata ulkoisen ajastimen tai erillisen kaukosäätimen kautta.

Varo keittoalueiden nopeaa kuumenemista. Vältä kattiloiden tyhjänä kuumentamista. Ylikuumenemisen vaara.

Rasvat ja öljyt voivat syttyä palamaan jos ne ylikuumenevat. Näin ollen älä poistu paikalta kun valmistat öljyä tai rasvaa sisältäviä ruokia. Jos öljyt tai rasvat syttyvät palamaan, älä koskaan sammuta vettä käyttämällä. Laita kansi kattilan päälle ja laita keittoalue pois päältä.

Varo ylimääräisten sähkölaitteiden käyttöä keittiössä (esim. tehosekoitin, leivänpaahdin tms.). Liitosjohtoja ei saa päästää kosketuksiin kuumien keittoalueiden kanssa.

Älä käytä höyrysuihkeita laitteen puhdistamiseksi. Höyry voi päästä sähköisiin osiin ja vahingoittaa niitä sekä aiheuttaa oikosulkuja.

Älä suihkuta suihkeita sähkölaitteen läheisyydessä kun se on käynnissä. Älä käytä suihkeita kun laite on vielä kuuma. Suihkeissa olevat kaasut voivat syttyä palamaan.

Valmistaja ei ota vastuuta yllämainittujen ohjeiden noudattamisen laiminlyönnistä tai jonkun laitteen osan muuttamisesta ja muiden kuin laitteen alkuperäisten varaosien käytöstä aiheutuneista henkilö- tai tuotevahingoista.

3. YMPÄRISTÖNHUOLTO

3.1 Meille kuuluva ympäristönhuolto

Sähkö- ja elektronisissa laitteissa käytettyjä vaarallisia aineita sekä jätteiden hävitystä säätävien EU-direktiivien 2002/95/EY, 2002/96/EY, 2003/108/EY mukaisesti laitteessa oleva rastitettu roskalaatikko ilmoittaa, että laite on sen käyttöiän loputtua hävitettävä muista jätteistä erillään. Täten käyttäjän on toimitettava laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai annettava se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä. Erilliskeräys ja sen jälkeinen ympäristöystävällinen kierrätys, käsittely ja hävitys vähentää ympäristö- ja terveyshaittoja sekä edistää laitteen materiaalien kierrätystä. Käyttäjä voi laitteen virheellisestä hävityksestä saada sakkorangaistuksen.

Laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan unionin direktiivien mukaisesti.

3.2 Sinulle kuuluva ympäristönhuolto

Laitteidemme pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä. Pyydämme sinua huolehtimaan laitteesi pakkausmateriaalien asianmukaisesta kierrätyksestä. Kysy lisätietoja jätteiden keräyksestä, kierrätyksestä ja hävityksestä jälleenmyyjältä tai paikallisilta viranomaisilta.

Pakkausmateriaaleja tai niiden osia ei saa heittää luontoon tai jättää ilman valvontaa. Materiaalit ja erityisesti muovipussit voivat aiheuttaa tukehtumisvaaran, jos lapset pääsevät niihin käsiksi.

Hävitä vanha laite asianmukaisesti.

Tärkeää: vie käytetty laite alueesi valtuutettuun käytöstä poistettujen kodinkoneiden kierrätyskeskukseen. Asianmukainen hävitys mahdollistaa materiaalien optimaalisen uudelleenkäytön. Ennen laitteen hävitystä on laitteesta tärkeää poistaa luukut ja jättää tasot paikoilleen niin, etteivät lapset voi leikkiessään jäädä kiinni sen sisäpuolelle. Katkaise myös virtajohto sähköverkkoon ja irrota se yhdessä pistokkeen kanssa.

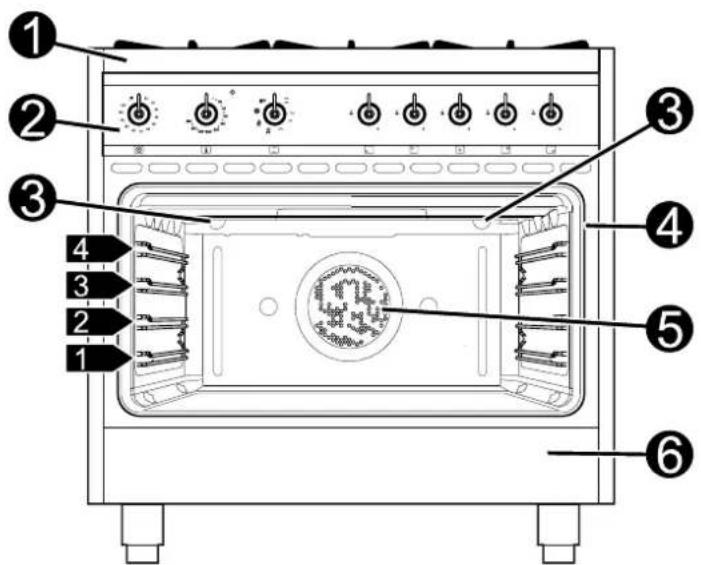

4. LAITTEEN KUVAUS

1 Keittotaso
2 Ohjauspaneeli
3 Uunin lamppu
4 Uunin tiiviste
6 Säilytystila

5 Uunin tuuletin ja pyöreä vastus (mikäli kuuluu varustuksiin)

Uunin tasot

4.1 Etupaneelin ohjainten kuvaus

1 Mahdollistaa manuaalisen toiminnon tai ajastimen valitsemisen ja uunin automaattisen sammumisen paistoajan loputtua. Paistoajan asettamiseksi käännä kytkintä myötäpäivään halumaasi asentoon asti. Aseta sitten haluamasi paistotoiminto. Luvut viittaavat minuutteihin. Säätö on asteittainen ja merkittyjen lukujen väliarvojen käyttö on mahdollista. Ajastetun paiston päätyttyä aktivoituu merkkiääni, joka kytkeytyy automaattisesti pois päältä 3-4 sekunnin kuluttua.

Jos mitään käyttöaikaa ei valita, ajastimen kytkin tulee asettaa merkkiin (manuaalinen).

4.1.2 Lämpötilan valintakytkin

2 Lämpötilan valinta tapahtuu kääntämällä kytkintä myötäpäivään haluttuun arvoon saakka, minimi- ja maksimiarvojen välillä. Merkkivalo syttyy silloin, kun uunin kuumeneminen on käynnissä. Tämä merkkivalo sammuu silloin, kun uuni saavuttaa asetetun lämpötilan. Merkkivalo syttyy ja sammuu säännöllisesti, kun uunin asetuslämpötilaa säilytetään.

4.1.3 Toimintojen valintanäppäin

3 Uunin eri toiminnot soveltuvat erilaisille paistotavoille. Kun haluttu toiminto on valittu, aseta paistolämpötila termostaattisäätimen kautta. Paistotoimintoihin liittyviä lisätietoja varten katso: "8. PAISTO UUNISSA".

4.1.4 Keittotason polittimien kytkin

4 Liekki syttyy painamalla ja kääntämällä kytkintä vastapäivään suurimman liekin ( ) uuvakkeen kohdalle. Liekkä säädetään kiertämällä kytkintä maksimi-( ) ja minimalueen ( △ välissä olevalla alueella. Poltin sammutetaan siirtämällä kytkin asentoon ●. (sivussa oleva symboli osoittaa etuvasenta poltinta).

5. SAATAVILLA OLEVAT LISÄVARUSTEET

HUOMAUTUS:

Joissakin malleissa ei välttämättä ole kaikkia lisävarusteita.

Ritilä: hyödyllinen keittoastioiden tukemista varten.

Uunipellille tarkoitettu ritilä: muodostaa parin uunipellin kanssa.

Uunipelti: tarkoitettu rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista.

Ritilää pienentävä kappale: hyödyllinen pieniä astioita käytettäessä.

Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja.

Saatavilla olevat lisävarusteet:

• Alkuperäisiä varustuksiin kuuluvia tai ylimääräisiä lisävarusteita voidaan tilata valtuutettujen palvelupisteiden kautta.
• Käytä vain valmistajan alkuperäisiä lisävarusteita.

5.1 Ritilän tai uunipellin käyttö

Ritilät tai uunipellit on varustettu mekaanisella turvalukituksella, joka estää niiden tahatonta ulosvetoa. Ritilän tai uunipellin oikeaa paikoilleen asettamista varten tarkasta, että tämä mekaaninen lukitus on asetettu alasuuntaan (sivussa olevassa kuvassa osoitettuun tapaan).

Pellin irrottamiseksi nosta ritilän tai pellin etureunaa kevyesti.

Mekaanisen lukituksen (tai jos paikalla on reuna) tulee aina suunnata uunin takaosaan päin.

Aseta ritilät ja pellit varovasti uuniin niiden pysähtymiskohtaan asti.

5.2 Uunipellin käyttö

Ritilä tulee asettaa pellin sisälle (kuvassa osoitetulla tavalla). Tällä tavoin on mahdollista paistaa ruokai ritilän päällä keräämällä valuva rasva taleteen.

5.3 Ritilää pienentävien kappaleiden käyttö

Ritilää pienentävät kappaleet asetetaan keittotason ritilän päälle sivussa annetuissa kuvissa osoitettuun tapaan. Varmista, että ne on asetettu vakaasti paikoilleen.

6.1 Yleiset varoitukset ja neuvot

Ennen keittotason polttimien sytyttämistä varmista, että liekin jako-osat ja vastaavat kannet on asetettu oikein paikoilleen.

6.2 Keittotason polttimien sytytys

Kaikki laitteen kytkimet ja ohjaimet sijaitsevat samassa etupaneelissa. Jokaiselle kytkimelle on osoitettu vastaava poltin. Laite on varustettu elektronisella sytytyslaitteella. Sytyttämistä varten riittää, että painat ja käännät kytkintä vastapäivään suurimman liekin kohdalle, kunnes poltin syttyy. Mikäli poltin ei syty 15 sekunnin kuluessa, käännä kytkin kohtaan "0". Odota 60 sekuntia ennen kuin yrität sytyttää uudelleen. Kun polttimet on sytytetty, pidä nuppia painettuna muutaman sekunnin ajan niin, että termoelementti lämpenee. Poltin voi sammua kytkimen hellittämishetkellä: se tarkoittaa, että termoelementti ei ole lämmennyt tarpeeksi.

Toista toimenpide, pitämällä kytkintä alhaalla pidemmän aikaa.

Jos polttimet sammuvat vahingossa, aktivoituu turvatoiminto, joka estää kaasun syötön vaikka hana olisi auki. Vie tällöin kytkin takaisin pois päältä asentoon ja odota vähintään 60 sekuntia ennen politimen sytyttämistä uudelleen.

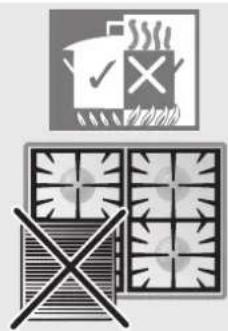

6.3 Keittotason polttimien käyttöön liittyviä käytännöllisiä neuvoja

Polttimien tehokkuus ja kaasun kulutus voidaan optimoida käyttämällä polttimien kokoon sopivia kannellisia keittoastioita, tällöin liekki ei yllä keittoastioiden sivuille (katso kappale "6.4 Keittoastioiden läpimitta"). Kiehumispisteen saavutuksen jälkeen liekkiä tulee pienentää niin, ettei neste kiehu keittoastiasta yli. Jos neste kiehuu yli, puhdista valunut neste pois keittotasolta.

Jotta palovammat ja keittotason vaurioituminen vältettäisiin kypsennyksen aikana, kaikkien keittoastioiden ja pannujen on oltava keittotason alueella. Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.

Mikäli liekki sammuu vahingossa, sulje kytkin ja kokeile sytytystä uudelleen korkeintaan vasta minuutin kuluttua.

Rasvoja ja öljyjä käytettäessä on oltava erityisen varovainen, sillä ne voivat syttyä ylikuumentuessa.

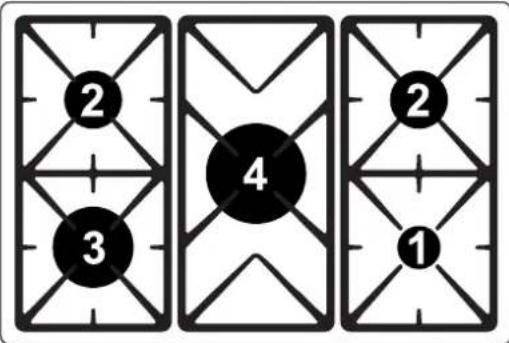

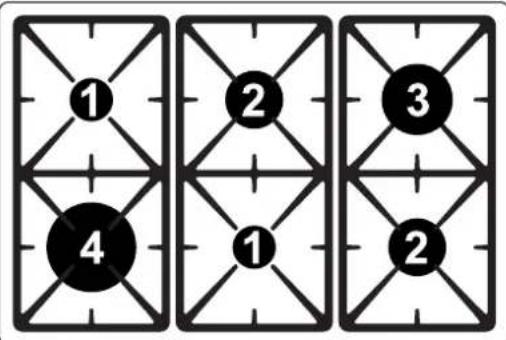

6.4 Keittoastioiden läpimitta

2 3 4 2 1

1 2 3 4 1 2

Poltin ∅ min. (cm) ∅ max. (cm)

1	Lisä 12 14
2	Puolinopea 16 24
3	Nopea 18 26
4	Pika 18 26

Laitteen ja lähellä olevien mahdollisten kalusteiden vahingoittumisen estämiseksi, kaikkien keittoastioiden ja pannujen on oltava keittotason alueella.

Varo, etteivät kuumat kattilat tai paistinpannut osu lasikanteen. Lasi voi mennä rikki ja pirstoutua kuumuuden vuoksi.

7. UUNIN KÄYTTÖ

7.1 Ennen laitteen käyttämistä

• Poista mahdolliset tarrat (teknisiä tietoja sisältävää kylttiä lukuun ottamatta) uunipelleistä, vuoista tai uunitilasta.
• Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet kuten vuoat, pellit, pizzalevy tai pohjalla oleva kansi.
• Ennen laitteen ensimmäistä käyttökertaa, ota kaikki lisävarusteet pois uunitilasta ja pese ne luvussa "9. PUHDISTUS JA HUOLTO" osoitetulla tavalla.

Kuumenna laite tyhjänä maksimaaliseen lämpötilaan, jotta mahdolliset valmistuksen aikana syntyneet jäämät saataisiin poistettua, jotka voivat saada ruoan haisemaan epämiellyttävältä.

7.2 Uunin tasot

Uunissa on 4 korkeustasoa uunipeltien ja ritilöiden asemointia varten. Asetuskorkeudet lasketaan alhaalta ylöspäin (ks. kuva).

1 2 3 4

7.3 Säilytystila (vain joissakin malleissa)

Säilytystila sijaitsee lieden alaosassa. Älä aseta sen sisälle tulenarkoja materiaaleja, rättejä, paperia tms. vaan laitteeseen mahdollisesti kuuluvia metallivarusteita.

Älä avaa säilytystilaa kun uuni on päällä ja kuuma. Sisälämpötila voi olla erittäin korkea.

7.4 Jäähdytys

Laitteessa on jäähdytysjärjestelmä, joka aktivoituu paiston käynnistyksen yhteydessä. Tuuletin muodostaa normaalin ilmavirtauksen, joka tulee ulos laitteen takapuolelta. Ilmavirtaus voi jatkua lyhyen aikaa myös uunin sammutuksen jälkeen.

7.5 Sisävalaistus

Uunin sisävalaistus käynnistyy kun luukku avataan (vain joissakin malleissa) tai valitsemalla mikä toiminta tahansa.

7.6 Käyttöön liittyviä yleisiä varoituksia ja neuvoja

	Kaikki paistot tulee suorittaa luukku suljettuna. Lämmön ulostulo voi synnyttää vaaratilanteita.
	Käytön aikana uunin pohjaa ei saa peittää alumiinilla tai foliolla eikä sen päälle saa asettaa kattiloita tai uunivuokia niin, ettei sen pinta vaurioidu. Jos leivinpaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunin sisällä kiertävään kuumaan ilmaan.
	Ihanteellista paistotulosta varten aseta astiat ritilän keskelle.
	Estääksesi mahdollisen uunissa olevan höyryn aiheuttamasta haittaa, avaa luukku kahdessa vaiheessa: pidä luukkua puoliavonaisena (noin 5 cm) 4-5 sekunnin ajan ja avaa se sitten kokonaan. Jos ruokia tulee käsitellä paiston aikana, luukku tulee avata mahdollisimman lyhyeksi aikaa niin, ettei uunin lämpötila laske liikaa ja vaikuta näin paistotulokseen.Paiston loputtua, välttääksesi liiallisen kondenssiveden muodostumista uunin sisälasin pinnalle, älä jätä kuumia ruokia uuniin.
	Leivonnaisten tai vihannesten paiston aikana liiallista kondenssivettä voi muodostua lasin pintaan. Välttääksesi tämän ilmiön muodostumista, avaa luukku muutaman kerran paiston aikana toimimalla varovaisesti.
	Ylikuumenemisen välttämiseksi kun uunia käytetään, laitteen kantta tulee aina pitää ylhäällä (jos se on paikalla).
	Kuumenna laite tyhjänä maksimaaliseen lämpötilaan, jotta mahdolliset valmistuksen aikana syntyneet jäämät saataisiin poistettua, jotka voivat saada ruoan haisemaan epämiellyttävältä.

8. PAISTO UUNISSA

STAATTINEN:

Samanaikaisesti ylhäältä ja alhaalta tuleva lämpö tekee tästä järjestelmästä sopivan erityisten ruokien paistoon. Perinteinen paisto, jota kutsutaan myös staattiseksi tai lämpösäteileväksi, soveltuu yhden ruokalajin paistoon kerrallaan. Ihanteellinen kaiken tyyppisten paistien, leivän, täytettyjen piirakoiden ja joka tapauksessa rasvaisten lihojen kuten hanhen tai ankan paistoon.

ALALÄMPÖ:

Alhaalta saapuva lämpö sallii ruokien paiston, jotka vaativat suurempaa peruslämpötilaa vaikuttamatta kuitenkaan niiden ruskistumiseen. Ihanteellinen makeille tai suolaisille kakuille, piirakoille ja pizzalle.

PIENI GRILLI:

Tämän toiminnon avulla on mahdollista grillata pieniä annoksia lihaa ja kalaa keskellä olevan elementin aikaansaaman lämmön ansiosta vartaiden, paahtoleipien ja kaikkien grillattavien vihannesruokien valmistamiseksi.

GRILLI:

Grillivastuksesta säteilevän lämmön avulla saavutetaan ihanteellisia grillaustuloksia paksuudeltaan pienissä/keskikokoisissa lihoissa. Se saa aikaan, yhdessä paistinvartaan kanssa (jos kuuluu varustuksiin), yhdenmukaisen ruskistuksen. Ihanteellinen makkaroiden, porsaankyljyksen ja pekonin paistoon. Kyseisen toiminnon avulla voidaan grillata yhdenmukaisella tavalla suuria ruokamääriä, erityisesti lihaa.

Paistinvarras toimii yhdessä grillivastuksen kanssa ruokien täydellisen ruskistuksen saamiseksi.

KIERTOILMAGRILLI:

Tuulettimen aikaansaama ilmavirtaus vähentää grillin lämpöaaltoa. Tämä saa aikaan ihanteellisen grillauksen myös paksuille ruoille. Ihanteellinen suurikokoisille lihapaloille (esim. porsaan potka). Käytä tasoa 4.

Paistinvarras toimii yhdessä grillivastuksen kanssa ruokien täydellisen ruskistuksen saamiseksi.

STAATTINEN KIERTOILMA:

Tuulettimen toiminta perinteiseen paistoon yhdistettynä takaa tasaisen paistotuloksen myös monimutkaisten reseptien valmistuksessa. Ihanteellinen pipareiden ja kakkujen paistoon myös samanaikaisesti eri tasoilla. (Eri tasoilla suoritettavia paistoja varten suositellaan 1. ja 4. tason käyttöä).

PYÖREÄ VASTUS:

Tuulettimen ja pyöreän vastuksen yhdistelmän avulla (joka on asennettu uunin takaosaan) ruokia voidaan paistaa eri tasoilla. Riittää, että niiden paistolämpötila ja -typpi ovat samat. Kuumanilman kierto takaa välittömän ja yhdenmukaisen lämmön jakautumisen. Näin ollen on esimerkiksi mahdollista paistaa samanaikaisesti (eri tasoilla) kalaa, vihanneksia ja pipareita, hajuja ja makuja sekoittamatta.

ECO

ECO:

Grillin ja alavastuksen yhdistelmä soveltuu erinomaisesti yhdellä tasolla suoritettavaan paistoon alhaisella energiankulutuksella.

8.1 Neuvoja ja vihjeitä paistoon

8.1.1 Yleisiä ohjeita

• Laita ruoat esilämmitettyyn uuniin. Laita ruoat uuniin vasta sitten, kun paiston merkkivalo on sammunut.
• Paistamalla eri tasoilla on suositeltavaa käyttää kiertoilmatoimintaa saadaksesi tasaisen paistotuloksen kaikilla tasoilla.
• Yleisesti ottaen ei ole mahdollista lyhentää paistoaikaa lisäämällä lämpötilaa (ruoka voi olla paistunut ulkoapäin mutta raakaa sisältä).
• Leivonnaisten tai vihannesten paiston aikana liiallista kondenssivettä voi muodostua lasin pintaan. Välttääksesi tämän ilmiön muodostumista, avaa luukku muutaman kerran paiston aikana toimimalla varovaisesti.
• Nopeaa esilämmitystä varten käytä kiertoilmatoimintoa, jonka jälkeen valitset haluamasi toiminnon.

8.1.2 Neuvoja lihan paistamiseen

• Paistoajat, erityisesti lihojen paistoajat, vaihtelevat ruokien paksuuden ja laadun sekä käyttäjän makujen mukaan.
• Käytä paistien paistoajan mittaamisessa lihamittaria tai paina yksinkertaisesti lihan pintaan lusikalla. Jos se on kiinteä, se on kypsää, muussa tapauksessa paistoa joudutaan jatkamaan vielä muutaman minuutin ajan.

8.1.3 Neuvoja leivonnaisten ja piparien paistamiseen

• Käytä mieluummin tummia metallisia kakkuvuokia, sillä ne absorboivat lämpöä paremmin.
• Lämpötila ja paistoaika riippuvat taikinan laadusta ja tiiviydestä.
• Tarkista että leivonnainen on sisältä kypsää: paistoajan päätyttyä, työnnä hammastikku leivonnaisen korkeimpaan kohtaan. Jos leivonnainen ei jää kiinni hammastikkuun, se on kypsä.
• Jos leivonnainen menee kasaan kun se poistetaan uunista, seuraavan paiston yhteydessä vähennä asetettua lämpötilaa noin 10 °C ja valitse mahdollisesti pidempi paistoaika.

8.1.4 Neuvoja grillaukseen ja kiertoilmagrillaukseen

• Grillaustoiminto päällä , lihojen grillaaminen voidaan suorittaa myös asettamalla lihat kylmään uuniin. Esilämmitystä suositellaan jos paistovaikutusta halutaan muuttaa.
• Kiertoilmagrillauksessa on taas suositeltavaa esilämmittää uuni ennen grillausta.

8.2 Suuntaa-antava paistotaulukko

Ruuat Paino Toiminto			Taso alhaalta katsottuna	Lämpötila °C	Aika (minuutteina)
ALKURUOAT
Lasagne 3 Kg Staattinen 2 tai 3 220 - 230 40 - 50
Uunipasta Staattinen 2 tai 3 220 - 230 40
LIHAT
Naudanpaisti 1 Kg Pyöreä vastus 3	180 - 190 70 - 80
Porsaanselkä	1 Kg Pyöreä vastus 3	180 - 190 70 - 80
Porsaanlapa	1 Kg	Turbo	3	180 - 190	90 - 100
Kanipaisti	1 Kg	Pyöreä vastus	3	180 - 190	70 - 80
Kalkkunapaisti	1 Kg	Turbo	3	180 - 190	110 - 120
Painosylttyä uunissa	1 Kg	Turbo	3	180 - 190	190 - 210
Kanapaisti	1 Kg	Turbo	3	190 - 200	60 - 70
GRILLATTAVAT LIHAT					Ensimmäinen puoli	Toinen puoli
Sianlihakyljys		Kiertoilmagrilli	5	250	7 - 9	5 - 7
Sianliha filee		Grilli	4	250	9 - 11	5 - 9
Häränliha filee		Grilli	4	250	9 - 11	9 - 11
Maksaviipaleet		Pieni grilli	5	250	2 - 3	2 - 3
Makkarat		Kiertoilmagrilli	4	250	7 - 9	5 - 6
Lihapullat		Grilli	4	250	7 - 9	5 - 6
LIHAVARTAAT (jos paikalla)
Kana		Grilli paistinvarras	Paistinvartaassa	250	60 - 70
KALAT
Kirjolohi	0,7 Kg	Pyöreä vastus	3	160 - 170	35 - 40
LEIPÄ JA FOCACCIA-LEIVÄT
Pizza		Turbo	1	250	6 - 10
Leipä		Pyöreä vastus 2	190 - 200 25 - 30
Focaccia -leipä		Turbo	2	180 - 190	15 - 20
LEIVONNAISET
Rinkilänmuotoinen kakku		Pyöreä vastus	3	160	55 - 60
Piirakka		Pyöreä vastus 3	160	30 - 35
Piirakka		Staattinen	3	170	35 - 40
Murotaikina		Pyöreä vastus	2 tai 3 160 - 170 20 - 25
Täytetyt nyytit		Turbo	2 tai 3	160 - 170	40 - 50
Kermakakku		Staattinen	2 tai 3	170	40 - 50
Kermakakku		Pyöreä vastus 3	160	50 - 60
Tuulihatut		Turbo	3	150 - 160	40 - 50
Sokerikakku		Pyöreä vastus 3	150 - 160 40 - 50
Riisikakku Turbo		3 160	40 - 50
Riisikakku Staattinen		3 170	50 - 60
Briossit		Pyöreä vastus 3	160	25 - 30
Briossit (monitasoilla)		Pyöreä vastus - Turbo	2 - 4	160 - 170	30 - 35
Murotaikina piparit (monitasoilla)		Pyöreä vastus - Turbo	2 - 4	160 - 170	16 - 20

Annettuihin aikoihin ei kuulu esilämmitysaikoja ja niitä on pidettävä viitteellisinä.

9. PUHDISTUS JA HUOLTO

	Älä käytä höyrysuihkeita laitteen puhdistamiseksi. Höyry voi päästä sähköisiin osiin ja vahingoittaa niitä sekä aiheuttaa oikosulkuja.
	VAROITUS: Turvallisuutesi vuoksi, ennen minkä tahansa puhdistus- tai ylimääräisen huoltotoimenpiteen suorittamista, pue päällesi suojakäsineet.
	Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
	Käytä vain valmistajan myymiä puhdistusaineita.

9.1 Ruostumattoman teräksen puhdistus

Jotta ruostumattoman teräksen säilyvyys optimoitaisiin, tulee se puhdistaa säännöllisesti aina jokaisen käyttökerran jälkeen kun se on jäähtynyt.

9.2 Päivittäinen puhdistus

Käytä ruostumattomasta teräksestä valmistettujen osien puhdistukseen ja säilytykseen ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Käyttötapa: kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

9.3 Ruokajäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

9.4 Keittotason osien puhdistus

9.4.1 Ritilät

Irrota ritilät ja puhdista ne haalealla vedellä ja hankaamattomalla pesuaineella ja huolehdi, että kaikki ruokajäämät saadaan pois. Kuivaa huolellisesti ja aseta ne keittotasolle.

Ritilöiden ollessa jatkuvassa kosketuksessa liekkien kanssa, kuumuudelle altistettujen osien maalipinta saattaa ajan myötä heikentyä. Se on kuitenkin täysin luonnollista, eikä se vaikuta ritilöiden toimivuuteen millään tavoin.

Älä pese näitä osia astianpesukoneessa.

9.4.2 Kannet ja liekin jako-osat

Kannet ja leikin jako-osat voidaan irrottaa puhdistuksen helpottamiseksi. Pese ne lämpimällä vedellä ja hankaamattomalla pesuaineella ja huolehdi, että kaikki ruokajäämät saadaan poistettua. Odota, että ne ovat täysin kuivia.

Asenna liekin jako-osat takaisin ja varmista, että ne on asetettu oikeaan paikkaan vastaavien kansien kanssa. Varmista, että jako-osien reiät A vastaavat sytytystulppien ja termoelementtien asemaa.

A

Älä pese näitä osia astianpesukoneessa.

9.4.3 Sytytystulpat ja termoelementit

Sytytystulppien ja termoelementtien hyvä toiminta edellyttää, että ne ovat aina hyvin puhtaat. Tarkista säännöllisesti osien puhtaus ja puhdista ne tarvittaessa kostealla pyyhkeellä. Mahdolliset kuivat jäämät voidaan poistaa puutikulla tai neulalla.

Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.

9.5 Uunin puhdistus

Uuni tulee puhdistaa säännöllisesti ja kylmiltään. Poista kaikki irrotettavat osat.

- Puhdista uunin ritilät lämpimällä vedellä ja hankaamattomilla puhdistusaineilla, huuhtele ja kuivaa uuni.

- Puhdistuksen helpottamiseksi on mahdollistaa poistaa luukku (katso kappale "10.1 Luukun irrotus")

On suositeltavaa antaa uunin toimia maksimiteholla noin 15/20 minuutin ajan sen jälkeen kun erityisiä tuotteita on käytetty, jotta uunitilan sisälle jääneet jäämät saataisiin poistettua.

Toimenpiteiden jälkeen on suositeltavaa kuivata kosteat osat kunnolla.

9.5.1 Ohjauskiskojen irrottaminen

Ohjauskiskot ja itsepuhdistavat paneelit irrottamalla sivuseinät voidaan puhdistaa helpommin.

Ohjauskiskojen irrottamiseksi:

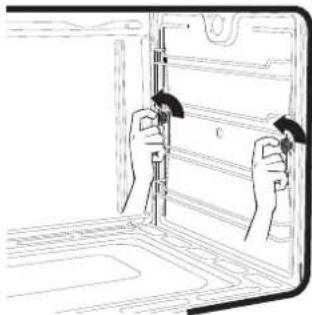

1 ruuvaa irti kannattimien kaksi kiinnitystappia.

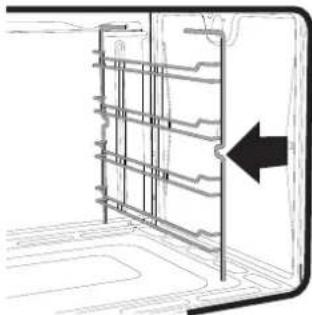

2 vedä kannatinta sisälle päin.

9.5.2 Luukun lasin puhdistaminen

Pidä lasit aina puhtaina. Käytä talouspaperia. Jos uunissa on vaikeasti irtoavia likoja, pese kostealla sienellä ja yleisellä puhdistusaineella.

Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä). Älä puhdista uunin lasiluuukkuja karkeita ja hankaavia materiaaleja tai teräviä ja metallisia lastoja käyttämällä, sillä ne voivat naarmuttaa niiden pintaa.

9.5.3 Tiivisteen puhdistaminen

Pitääksesi tiivistettä puhtaana, käytä hankaamatonta pesusientä ja haaleaa vettä. Tiivisteen on oltava pehmeä ja joustava (pyrolyyttisiä malleja lukuun ottamatta).

Pyrolyyttisissä malleissa tiiviste voi litistyä ajan myötä ja menettää alkuperäisen muotonsa. Saadaksesi sen takaisin paikoilleen, nipistele tiivistettä sen koko ympärysmitan pituudelta. Tämä toimenpide on hyödyllinen myös siihen kertyneen lian poistossa.

10. YLIMÄÄRÄINEN HUOLTO

Uuni vaatii säännöllisesti pieniä huoltotoimenpiteitä tai kulutusosien vaihtoa, kuten tiivisteet, lamput jne. Kyseiset toimenpiteet kuvataan seuraavassa osiossa.

Ennen jokaista jännityksen alaisena olevaan osaan kohdistuvaa toimenpidettä on laitteen pistoke irrotettava verkkovirtalähteestä.

VAROITUS: Turvallisuutesi vuoksi, ennen minkä tahansa puhdistus- tai ylimääräisen huoltotoimenpiteen suorittamista, pue päällesi suojakäsineet.

10.1 Luukun irrotus

1. Avaa luukku kokonaan ja aseta kaksi tappia kuvassa osoitettujen saranoiden aukkoihin.

30° Pd

1. Tartu kiinni luukun molemmista reunoista kaksin käsin. Nosta sitä yläsuuntaan muodostamalla noin 30 asteen kulman ja vedä se irti.

1. Asettaaksesi luukun takaisin paikoilleen, aseta saranat tarkoituksenmukaisiin uunissa oleviin aukkoihin ja varmista, että A-urat asettuvat kunnolla aukkoihin. Laske luukku alasuuntaan ja kun se on asetettu paikoilleen, irrota tapit saranoiden aukoista.

10.2 Lampun vaihto

Jos lampun vaihto on tarpeen, koska se on kulunut tai palanut, irrota lampun kupu. Irrota lamppu ruuvaamalla se auki ja vaihda lamppu samanlaiseen lamppuun (25W).

Jotta uuni voitaisiin huolellisesti puhdistaa, luukun tiiviste voidaan irrottaa.

Neljälle sivulle on asetettu koukkuja, jotka kiinnittävät sen uunin reunaan. Vedä tiivisteen reunoja ulkosuuntaan saadaksesi koukut irti. Tiiviste tulee vaihtaa kun se menettää joustavuutta ja kovettuu.

11.1 Asennus keittiökalusteisiin

Lähellä olevien kalusteiden puuviilutuksen, liimojen tai muovipinnoitusten tulee olla lämmönkestäviä (ei alle 90 °C). Jos niiden lämmönkestävyys ei ole riittävä, ne voivat vahingoittua ajan myötä.

Laitteen saa asentaa pätevä teknikko voimassa olevia määräyksiä noudattamalla.

Tämä laite, asennustyypistä riippuen, kuuluu luokkaan 2, alaluokka 1 (kuva A - kuva B) tai luokkaan 1 (kuva C).

Se voidaan asentaa seinän viereen, joista yksi ylittää työtason korkeuden, korkeintaan 150 mm päähän laitteen sivusta, kuvissa A ja C osoitettuun tapaan, asennusluokista riippuen.

Varmista, että lieden liekkien ja mahdollisen yläpuolella olevan hyllyn väliin jää vähintään 750 mm tilaa. Mikäli liesituuletin asennetaan keittotason päälle, viitaa liesituulettimen ohjeisiin noudattamalla oikeaa etäisyyttä.

min. 150 mm min. 750 mm A

min. 50 mm min. 750 mm C

A Kalusteasennettu laite (Luokka 2 aliluokka 1)

B Kalusteasennettu laite (Luokka 2 aliluokka 1)

C Vapaasti seisova laite (Luokka 1)

min. 750 mm B

11.2 Korokkeen asemointi

Koroke tulee aina asemoida ja kiinnittää oikein laitteeseen.

1 Löysää 4 ruuvia (A), jotka on asennettu tason taakse (2 jokaista sivua kohti).
2 Aseta koroke tason päälle korokkeen aukot (B) kohdakkain ruuvien (A) kanssa.
3 Kiinnitä koroke tasoon ruuvaamalla ruuvit (A) kiinni.

B A

11.3 Laitteen asemointi ja vaaitus

Kun sähkö- ja kaasuliitäntä on tehty, vaaita laite neljän säädettävän jalan avulla. Hyvän vakauden kannalta on tärkeää, että laite vaaitetaan oikein lattialle.

11.4 Huonetilojen tuuletus ja palamistuotteiden poisto

Laite voidaan asentaa vain pysyvästi tuuletettuihin tiloihin, voimassa olevien lakien mukaisesti. Paikassa, johon laite on asennettu tulee virrata niin paljon ilmaa kuin sitä vaaditaan säännöllistä kaasun palamista ja tilan ilmanvaihtoa varten. Ritilöillä suojattujen ilmanottoaukkojen tulee olla sopivan kokoisia voimassa olevien lakien mukaisesti ja sijoitettu siten, etteivät ne pääse tukkeutumaan edes osittain.

Laitetta tulee pitää riittävästi tuuletettuna, jotta paiston aikana syntyvä lämpö ja kosteus saadaan poistettua: erityisesti pitkän käyttöajan jälkeen on suositeltavaa avata ikkuna tai lisätä mahdollisten tuulettimien nopeutta.

Palamistuotteiden poisto voidaan taata luonnollisella ilmankierrolla toimivan savuhormiin kiinnitetyn liesituulettimen kautta tai pakotetun imun avulla. Tehokas imujärjestelmä vaatii huolellista suunnittelua pätevän ammattilaisen toimesta ja sen asentamista noudattamalla sääntöjen määräämiä asentoja ja etäisyyksiä. Toimenpiteen päättyessä asentajan on annettava yhdenmukaisuusvakuutus.

1 Poisto liesituulettimen kautta.

2 Poisto jos liesituuletinta ei ole asennettu.

A Yksittäisessä hormissa luonnollisella ilmankierrolla.

B Yksittäisessä hormissa sähkötuulettimella.

Suoraan ulkoilmaan seinässä tai ikkunassa olevan sähkötuulettimen kanssa.

D Suoraan ulkoilmaan seinän kautta.

Ilma

Palamistuotteet

Sähkötuuletin

11.5 Kaasuliitäntä

	Kun asennus on suoritettu, tarkasta mahdolliset vuodot saippuanesteellä. Älä koskaan käytä liekkiä.
	Tiivisteen liitosten kiristysmomentin tulee olla 10 - 15 Nm välillä.
	Jokaisen laitteeseen suoritetun toimenpiteen jälkeen tarkasta kaasuliitosten oikea kiristys.
	Jos laitetta käytetään nestekaasulla, käytä voimassa olevan lain mukaista paineensäädintä ja suorita liitos kaasupulloon voimassa olevan lain määräämällä tavalla.Varmista, että syöttöpaineesa noudatetaan taulukossa “12.3 Polttimien ja suuttimien ominaisuuksien taulukko“ osoitettuja arvoja.

11.5.1 Liitäntä kumiletkulla

	VAROITUS: Seuraavassa annetut ohjeet ovat voimassa vain Luokan 1 asennuksissa. Katso kuva C luvussa "11.1 Asennus keittiökalusteisiin".
	Voimassa olevaa määräystä noudattava kumiletkulla tehty liitos tulee suorittaa vain jos letku voidaan tarkastaa sen koko pituudelta.
	Letkun sisäisen läpimitan tulee olla 8 mm NESTEKAASULLE ja 13 mm MAAKAASULLE ja KAUPUNKIKAASULLE.

Kumiletkun käyttöönotto voimassa olevia määräyksiä noudattamalla tulee tehdä siten, että letkun pituus ei ylitä 1,5 metriä. Varmista, että letku ei pääse kosketuksiin liikkuvia osien kanssa tai litisty.

Tarkista, että seuraavia olosuhteita noudatetaan:

• letkun on oltava kiinnitettynä liitoskappaleeseen turvamuhveilla.
• letku ei saa mistään kohdasta koskettaa kuumia seiniä (maks. 50 °C)
• letkuun ei saa kohdistua vetoa tai painetta, eikä se saa olla jyrkällä mutkalla tai kiertynyt.
• letku ei saa olla kosketuksissa terävien esineiden tai kulmien kanssa.
• jos letku ei ole täysin tiivis, ja se vuotaa kaasua älä yritä korjata sitä: vaihda letku uuteen.
• tarkista, että letkun viimeistä käyttöpäivämäärää, joka on painettu sen pintaan, ei ole ohitettu.

Suorita liitäntä kaasuverkoon käyttämällä kumiletkua, joka täyttää voimassa olevassa määräyksessä annetut ominaisuudet (varmista, että kyseisen määräyksen lyhenne on merkitty letkuun).

Ruuvaa letkuliitos 3 huolella laitteen kaasuliitokseen 1 (kierre ½" ISO 228-1) asettamalla väliin tiiviste 2. Käytetyn kaasuletkun läpimitan mukaan on mahdollista ruuvata myös letkuliitos 4 letkuliitokseen 3. Kun letkuliitos tai letkuliitokset on kiristetty, aseta kaasuletku 6 letkuliitokseen ja kiinnitä se kiinnikkeellä 5 voimassa olevan määräyksen mukaisesti.

1 2 5 6 3 4 3

11.5.2 Liitäntä teräsletkulla

VAROITUS: Seuraavassa annetut ohjeet ovat voimassa kaikissa asennustyypeissä, katso kuvat A,B,C luvussa "11.1 Asennus keittiökalusteisiin".

Käytä ainoastaan teräksestä valmistettuja joustavia letkuja, voimassa olevan standardin mukaisesti, jonka maksimipituus on 2 metriä.

Tämän tyyppistä asennusta voidaan käyttää sekä kalusteasennuksissa että vapaasti seisovissa asennuksissa.

Suorita liitäntä kaasuverkoon käyttämällä joustavaa teräsputkea, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 huolella laitteen kaasuliitokseen 1 (kierre 12 " ISO 228-1) asettamalla väliin tiiviste 2.

1 2 3

11.5.3Liitäntä teräsletkuun kartiomaisella liittimellä (jos paikalla)

VAROITUS: Seuraavassa annetut ohjeet ovat voimassa kaikissa asennustyypeissä, katso kuvat A,B,C luvussa "11.1 Asennus keittiökalusteisiin".

Käytä ainoastaan teräksestä valmistettuja joustavia letkuja, voimassa olevan standardin mukaisesti, jonka maksimipituus on 2 metriä.

Tämän tyyppistä asennusta voidaan käyttää sekä kalusteasennuksissa että vapaasti seisovissa asennuksissa.

Suorita liitäntä kaasuverkoon käyttämällä joustavaa teräsputkea, voimassa olevan standardin osoittamien ominaisuuksien mukaisesti.

Ruuvaa liitos 3 huolella laitteen kaasuliitokseen 1 (kierre 12 " ISO 228-1) asettamalla väliin tiiviste 2. Kiinnitä eristävää materiaalia liittimen kierteeseen 3, jonka jälkeen ruuvaa kiinni joustava teräsletku 4 liittimeen 3.

1 2 3 4

11.6 Sähkökytkentä

Varmista, että sähköverkon jännite ja mitoitus vastaavat laitteen tyyppikilven merkintöjä. Tyyppikilpeä ei saa koskaan irrottaa. Tyyppikilven kopio liitetään ohjeisiin.

Laitteen sähkökytkennän saa suorittaa ammattitaitoinen teknikko.

Ennen jokaista toimenpidettä on laitteen virransyöttö katkaistava.

Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.

Jos kytkentä sähköverkoon toteutetaan pistorasialla ja pistokkeella, niiden tulee olla saman tyyppisiä ja ne tulee liittää virtajohtoon voimassa olevien määräyksien mukaisesti. Pistokkeeseen on päästävä helposti laitteen ollessa upotettuna. ÄLÄ KOSKAAN IRROTA PISTOKETTA JOHDOSTA VETÄMÄLLÄ.

Jos se vaihdetaan: maadoitusjohdon pituuden tulee olla virtajohtoihin nähden suurempi, sillä jos virtajohto kytkeytyy irti seinästä, maadoitusjohto kytkeytyy irti viimeiseksi.

Vältä alentimien, sovittimien tai sivupiirien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa.

Jos pysyvää kytkentää käytetään, on laitteen syöttölinjaan sijoitettava kaikkinapainen katkaisin, jonka kontaktien avausväli on yhtä suuri tai suurempi kuin 3 mm. Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle.

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat näiden ohjeiden noudattamatta jättämisestä tai jonkin laitteen osan luvattomasta muokkaamisesta.

LAITETYYPPI (CM)	MAHDOLLISET KYTKENTÄTYYPIT	KAAPELITYYPPI(jos se ei ole paikalla)
Bosal	220 - 240 V 1N~	kolminapainen 3 × 1,5 mm^2	H05V2V2-F

• Käytä vähintään 90 °C kestäviä kaapeleita, tyyppi H05V2V2-F.
• Edellä annetut arvot viittaavat johdon sisäiseen läpimittaan.
• Virtajohtojen ruuvien kiristysmomentit liitinrimassa tulee olla 1,5-2 Nm.
• Edellä osoitetut virtajohdot on mitoitettu ottamalla huomioon tasoituskerroin (EN 60335-2-6 standardin mukaisesti).

12. MUKAUTUS ERI KAASUTYYPPEIHIN

ENNEN JOKAISTA TOIMENPIDETTA ON LAITTEEN VIRRANSYÖTTÖ KATKAISTAVA.

Kaasulle säädetty laite:

METAANI G20 (2H) paine 20 mbar (ks. tuotteessa oleva tarra)

Jos sitä joudutaan käyttämään muiden kaasutyyppien kanssa, vaihda polttimien suuttimet ja säädä kaasuhanoissa pienin mahdollinen liekki.

Suuttimien vaihtamiseksi, toimi seuraavissa kappaleissa kuvattuun tapaan.

12.1 Keittotason suuttimien vaihtaminen

1 Irrota ritilät, ota kaikki kannet ja liekin jako-osat pois päästäksesi polttimien kuppeihin.
2 Irrota suuttimet 7 mm putkiavaimella.
3 Vaihda polttimien suuttimet käytettävän kaasutyypin mukaan (katso 12.3 Polttimien ja suuttimien ominaisuuksien taulukko).
4 Aseta polttimet takaisin paikoilleen oikealla tavalla.

12.2 Polttimien asettelu

2 3 4 2 1

① ② ③ ④ ① ②

Poltin

Lisä

Puolinopea

Nopea

Pika

12.3 Polttimien ja suuttimien ominaisuuksien taulukko

Poltin	Nimellinen lämpöteho (kW)	METAANIKAASU – G20 20 mbar
		Suuttimen läpimitta1/100 mm		Alhainen teho(W)
Lisä 1,0 72 400
Puolinopea 1,8 97 500
Nopea 3,0 115 800
Pika 3,9 135 1600
Poltin	Nimellinen lämpöteho (kW)	NESTEKAASU – G30/G31 28/37 mbar
		Suuttimen halkaisija (1/100 mm)	Alhainen teho(W)	Virtausg/h G30	Virtausg/h G31
Lisä 1,0 50 400 73 71
Puolinopea 1,8 65 500 131 129
Nopea 3,0 85 800 218 214
Pika	3,9	100	1600	284	279
Poltin	Nimellinen lämpöteho (kW)	KAUPUNKIKAASU – G110 8 mbar
		Suuttimen halkaisija1/100 mm		Alhainen teho(W)
Lisä 1,0 145 400
Puolinopea 1,8 185 500
Nopea 3,0 260 800
Pika 3,8 340 1400
Poltin	Nimellinen lämpöteho (kW)	KAUPUNKIKAASU – G120 8 mbar
		Suuttimen halkaisija1/100 mm		Alhainen teho(W)
Lisä 1,0 135 400
Puolinopea 1,8 175 500
Nopea 3,0 240 800
Pika 3,9 315 1400

Kaupunkikaasua varten tarkoitetut suuttimen ovat saatavilla valtuutetuista huoltokeskuksista.

12.4 Lopputoimenpiteet

Kun suuttimet on vaihdettu, aseta liekin jako-osat, polttimien kannet ja ritilät paikoilleen.

Kun on vaihdettu tehdasasetuksista poikkeavalle kaasuasetukselle, vaihda sovelletun kaasun etiketti uutta kaasua vastaavaan etikettiin. Etiketti löytyy suuttimien pussista (jos paikalla).

12.4.1 Tason polttimien minimitason säätö metaani- tai kaupunkikaasuille.

Sytytä poltin ja säädä se minimiarvoon. Poista kaasuhanan nuppi ja säädä hana tikun vieressä (mallista riippuen) olevaa säätöruuvia käyttäen, kunnes saavutat säännöllisen ja mahdollisimman pienen liekin.

Asenna nuppi paikoilleen ja tarkista polttimen liekin vakaus (liekki ei saa sammua, kun nuppi käännetään nopeasti maksimiasennosta minimiasentoon). Toista toimenpide kaikkien kaasuhanojen kohdalla.

12.4.2 Tason polttimien minimitason säätö nestekaasuille

Säädä nestekaasun minimiarvo ruuvaamalla hanan tikun vieressä olevat ruuvit täysin myötäpäivään.
