KÄYTTÖOHJE KM 6318 MIELE

Käyttö- ja asennusohje Keraamiset induktiokeittotasot

Lue ehdottomasti tämä käyttö- ja asennusohje ennen laitteen asentamista, liitäntöjen tekemistä ja käyttöönottoa.

Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.

Laitteen osat 4

Laitemallit. 4

KM 6310 / KM 6311 / KM 6312....4

KM 6313 / KM 6314 / KM 6315....5

KM 6318 6

KM 6340 / KM 6342 7

KM 6344 8

KM 6346 9

Ohjaustaulu 10

Keittoalueiden tiedot 12

Lisävaruste. 13

Tärkeitä turvallisuusohjeita 14

Pidä huolta ympäristöstäsi 23

Ennen ensimmäistä käyttökertaa 24

Ensimmäinen puhdistus. 24

Käyttöönotto. 24

Induktio 25

Toimintaperiaate 25

Käytöstä aiheutuvat äänet 26

Valmistusastiat 27

Käyttö 28

Käyttöperiaate 28

Keittotason kytkeminen päälle 29

Säätöalueet 30

Alkukiehutusautomatiikka 31

Booster-toiminto. 33

Lämpimänäpito-toiminto 36

Kytkeminen pois päältä ja jälkilämmön osoitin 37

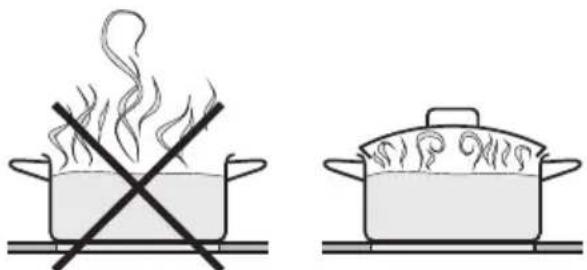

Energiansäästövihjeitä 38

Aikakytkin 39

Hälytyskellon käyttö 40

Keittoalueen kytkeminen pois päältä automaattisesti 42

Aikatoimintojen käyttö samanaikaisesti 43

Turvatoiminnot 44

Turvalukitus / Käytön estävä lukitus. 44

Stop and Go....46

Turvakatkaisu. 47

Ylikuumenemissuoja 48

Puhdistus ja hoito 49

Ohjelmointi 51

Mitä tehdä, jos ...? 55

Erikseen ostettavat lisävarusteet 59

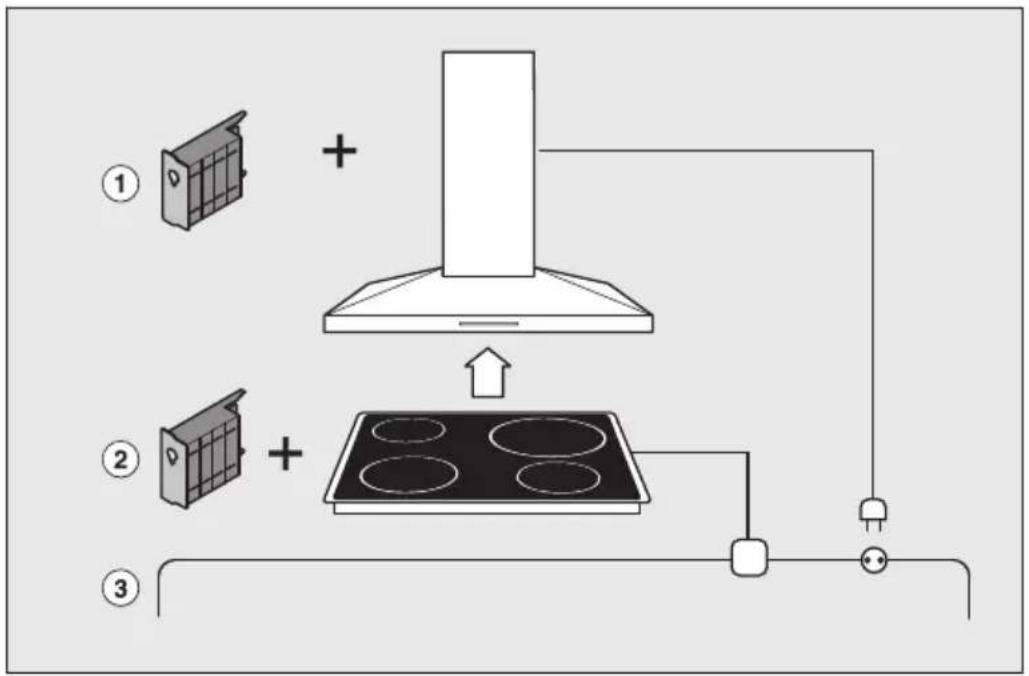

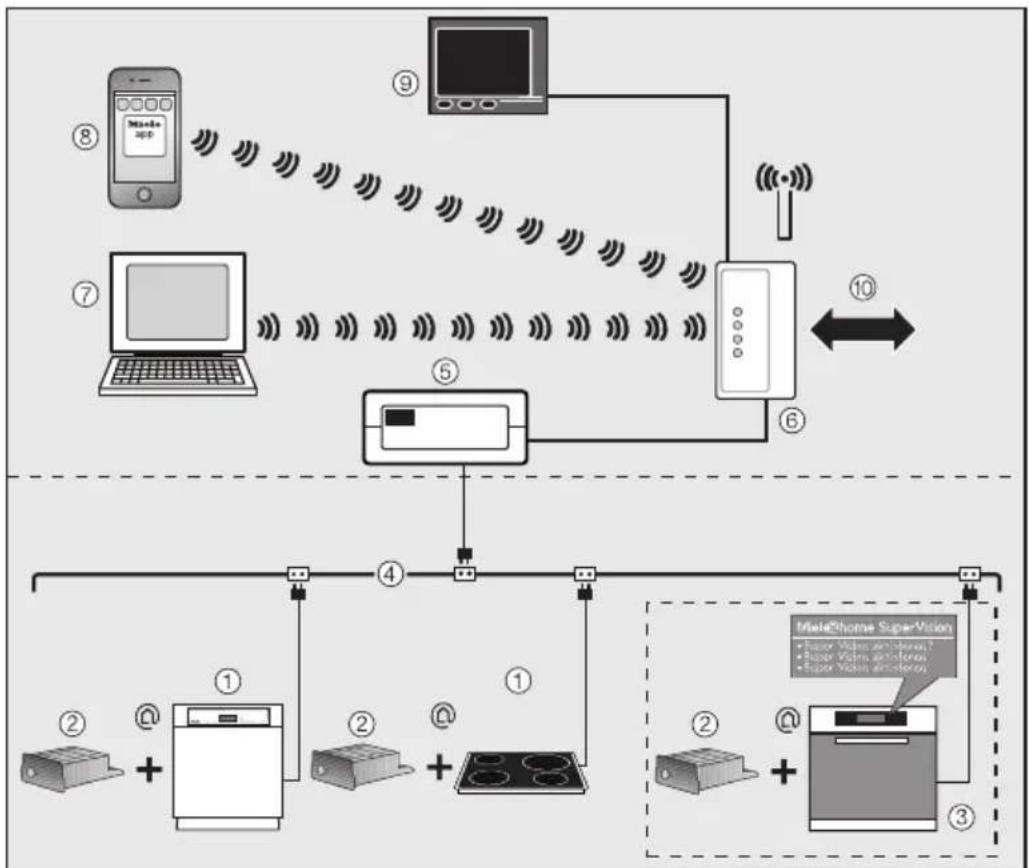

Con@ctivity ja Miele@home 63

Keittotason kirjaaminen järjestelmään 63

Keittotason kirjaaminen ulos järjestelmästä....64

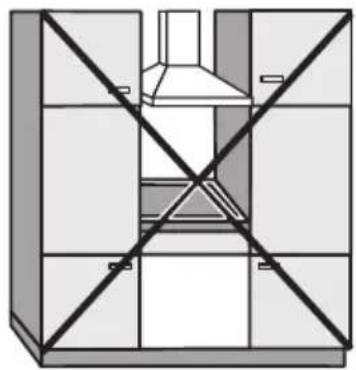

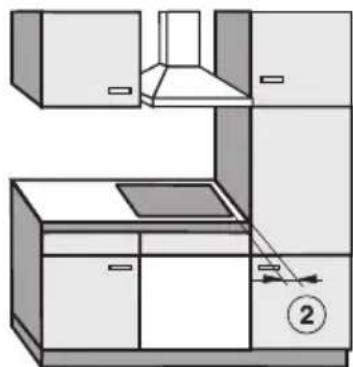

Turvallisuusohjeita asentamista varten....65

Kehykselliset / viistetyt keittotasot 71

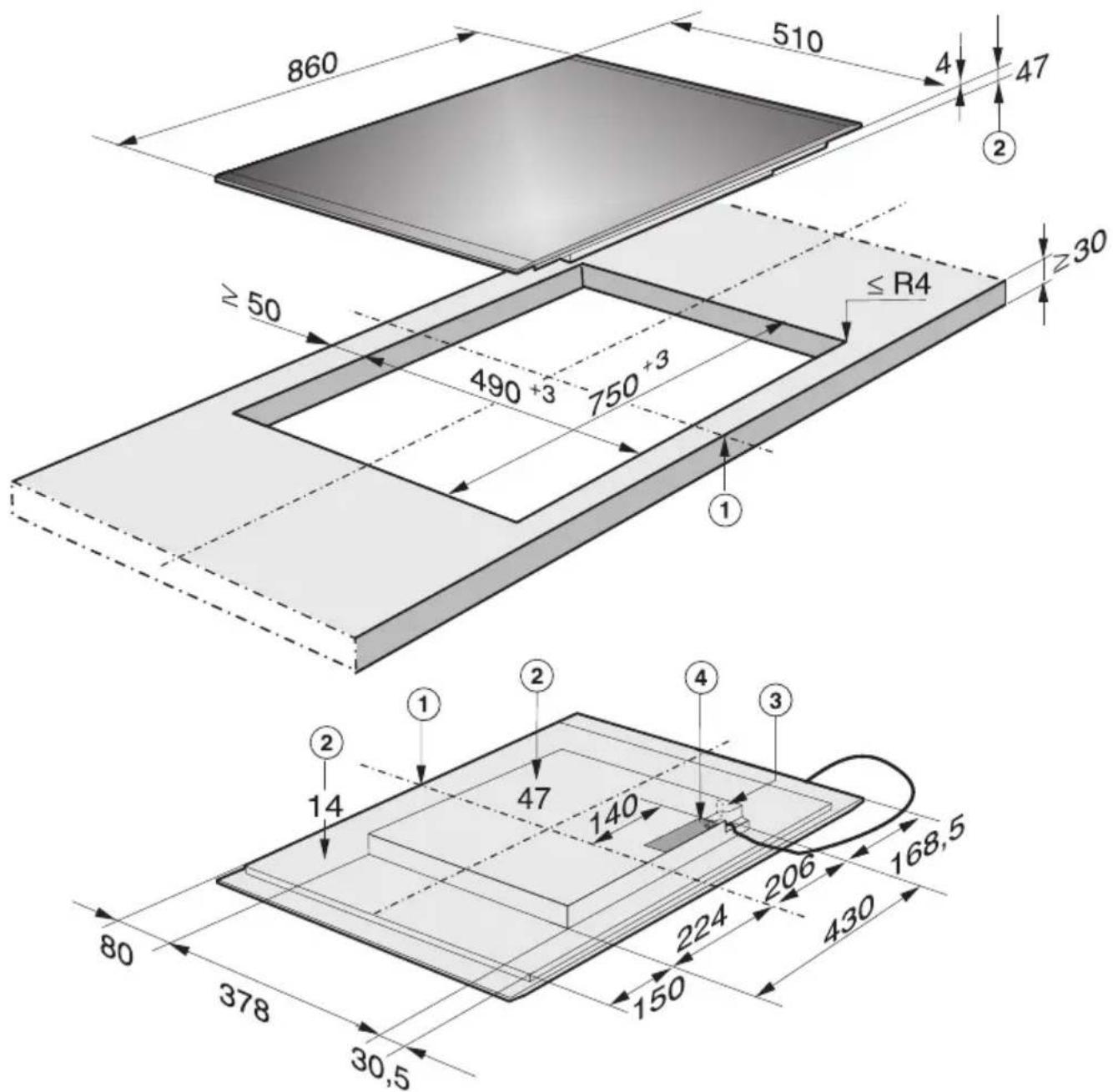

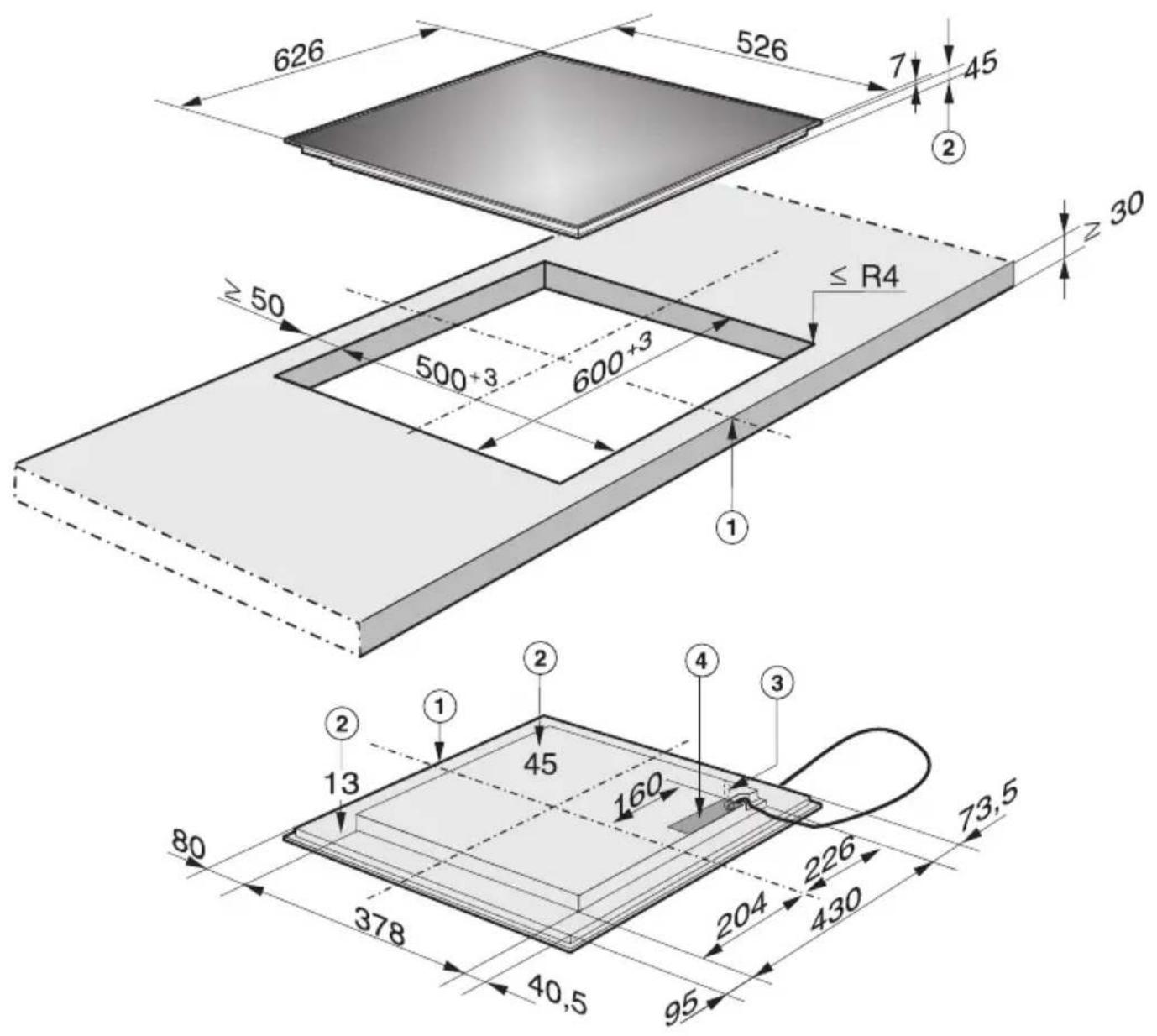

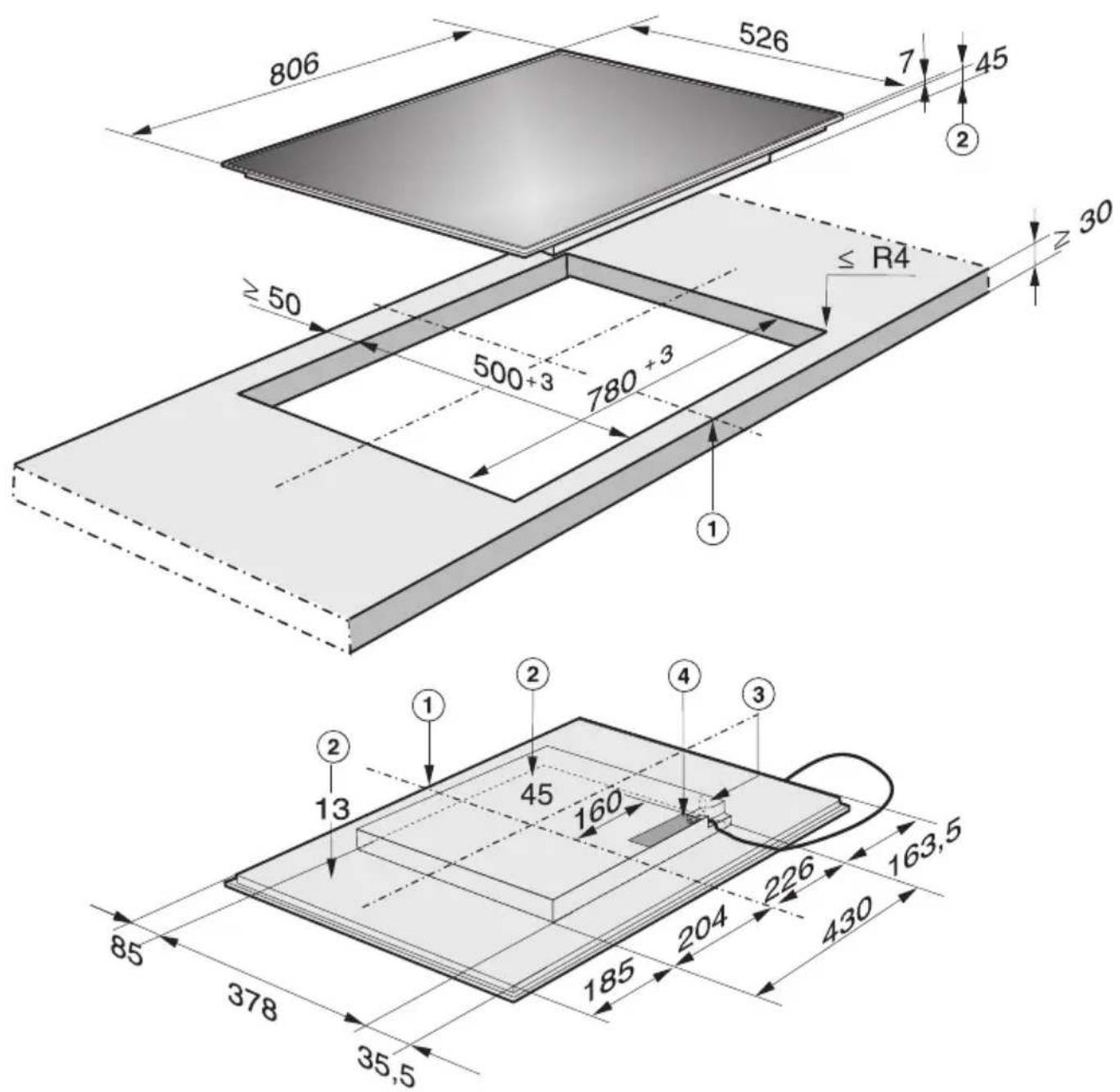

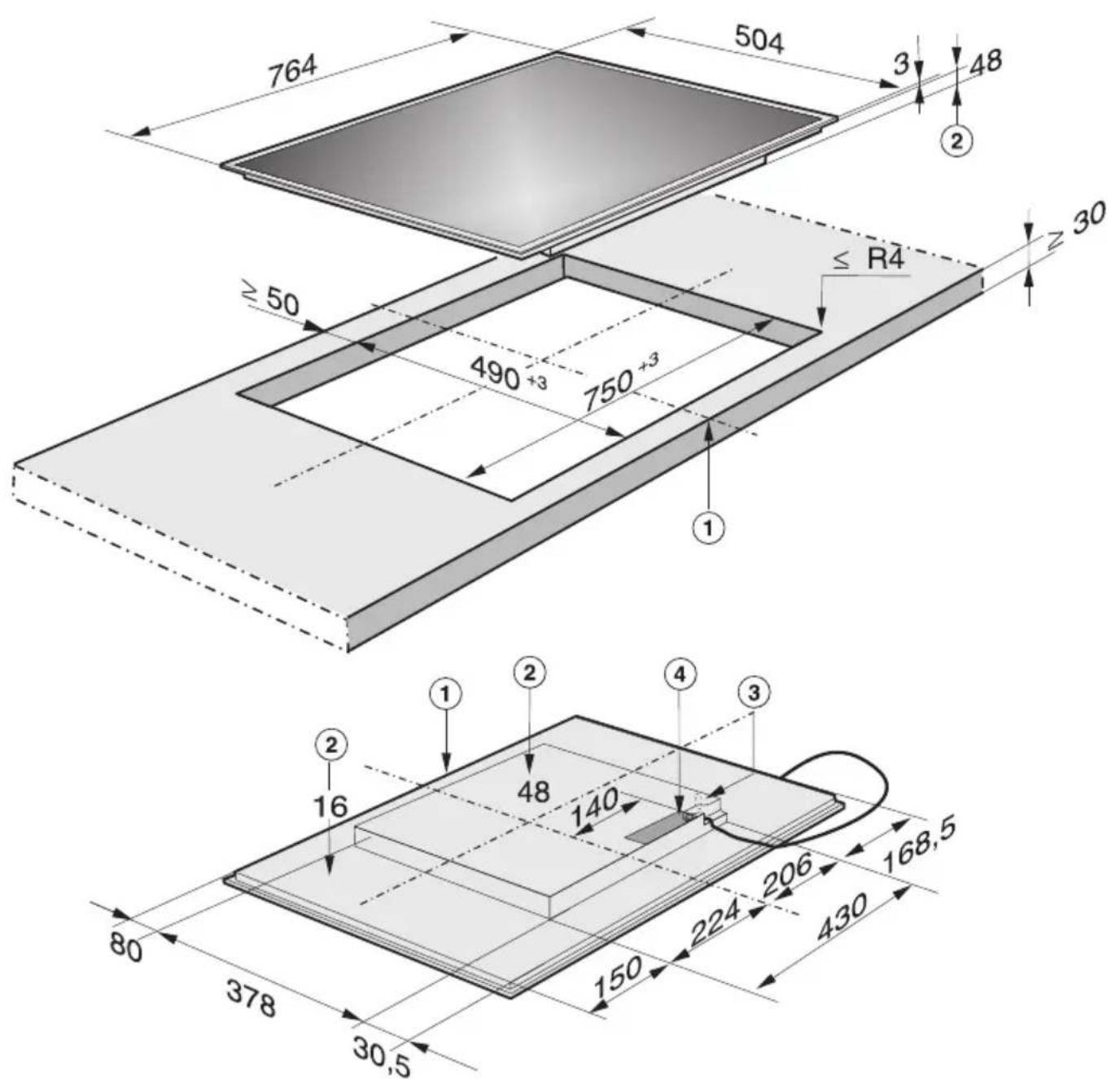

Sijoitusmitat 71

KM 6310....71

KM 6311 72

KM 6313....73

KM 6314....74

KM 6318....75

KM 6340....76

KM 6342....77

KM 6344....78

KM 6346....79

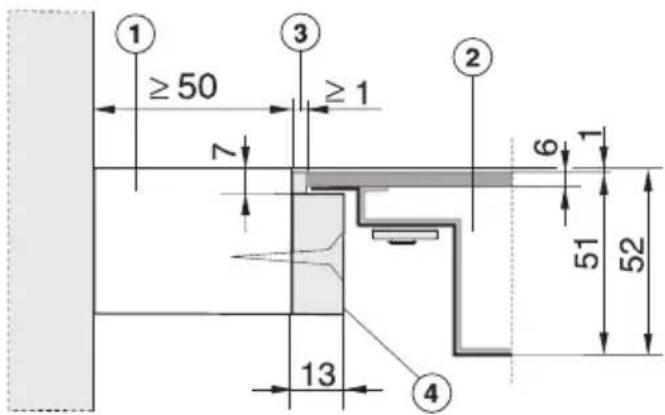

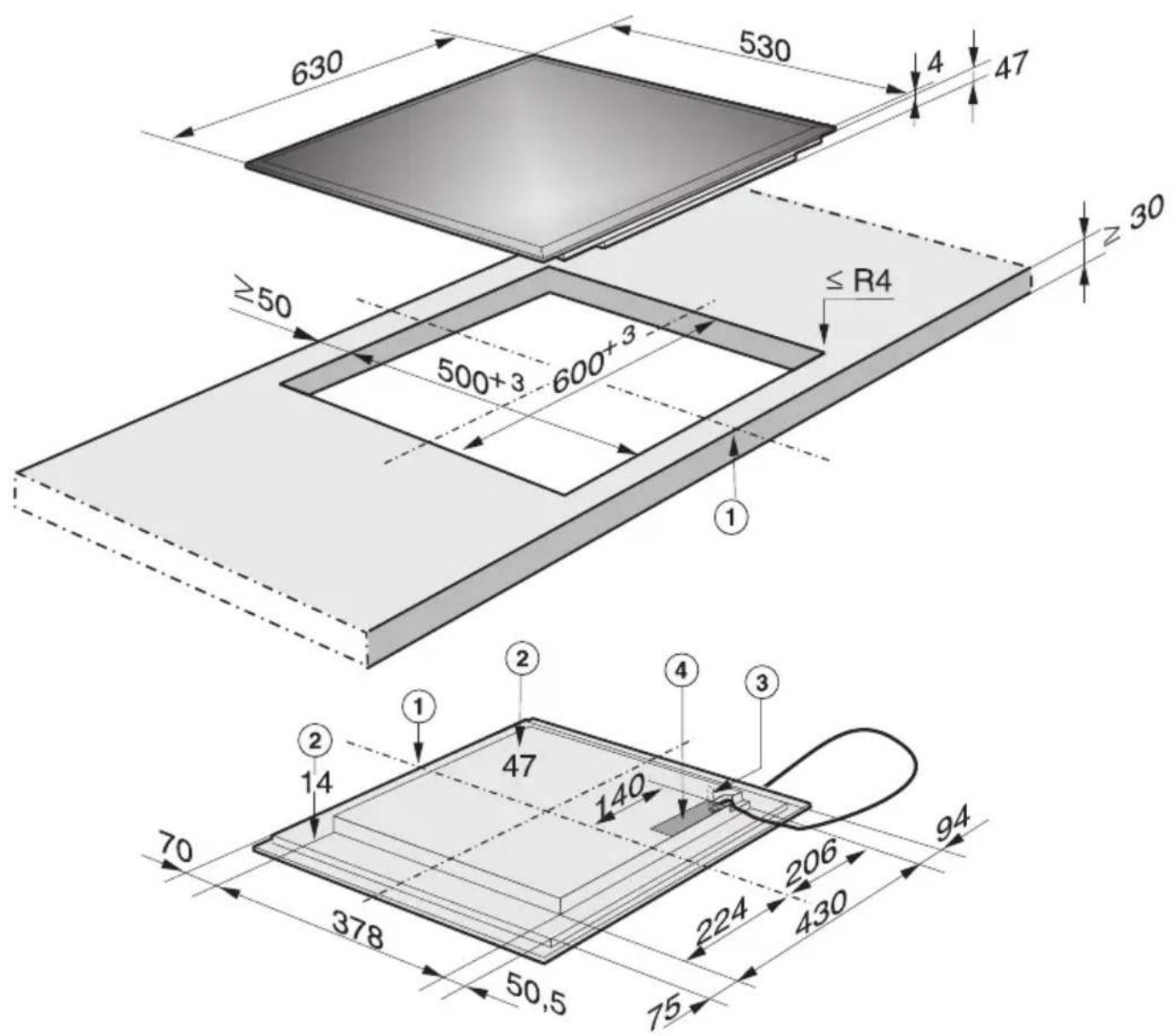

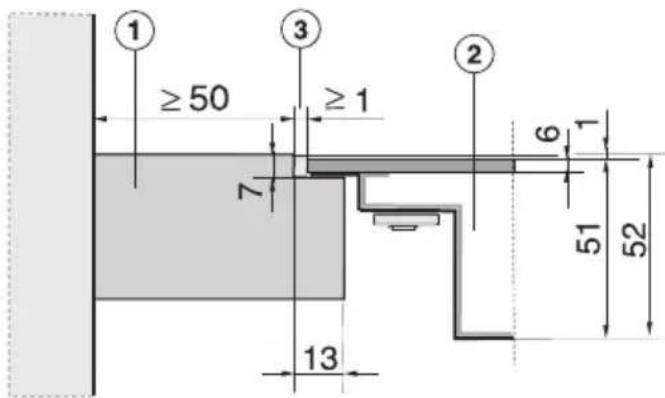

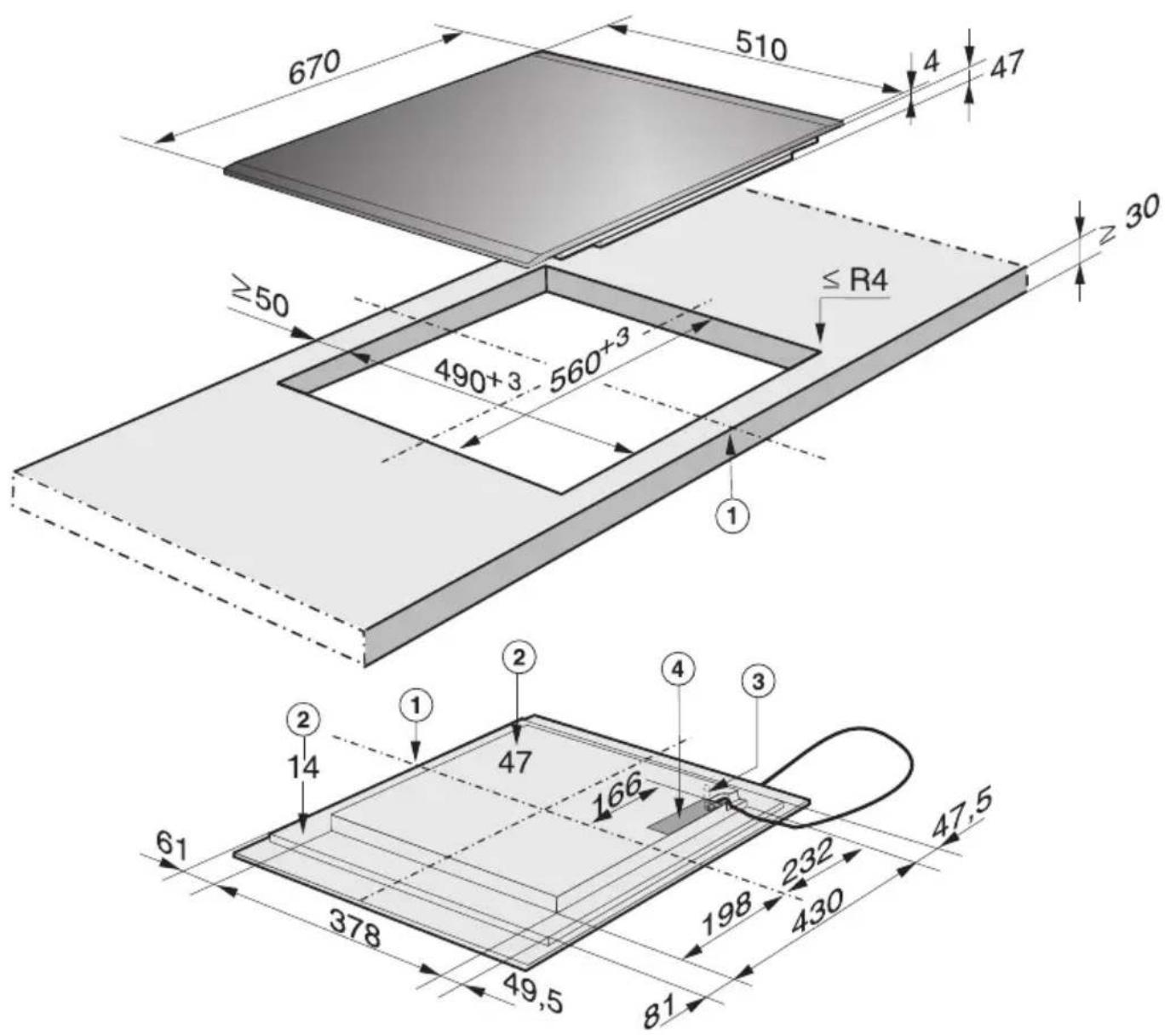

Upotus työtasoon. 80

Huilloskeittotasot 81

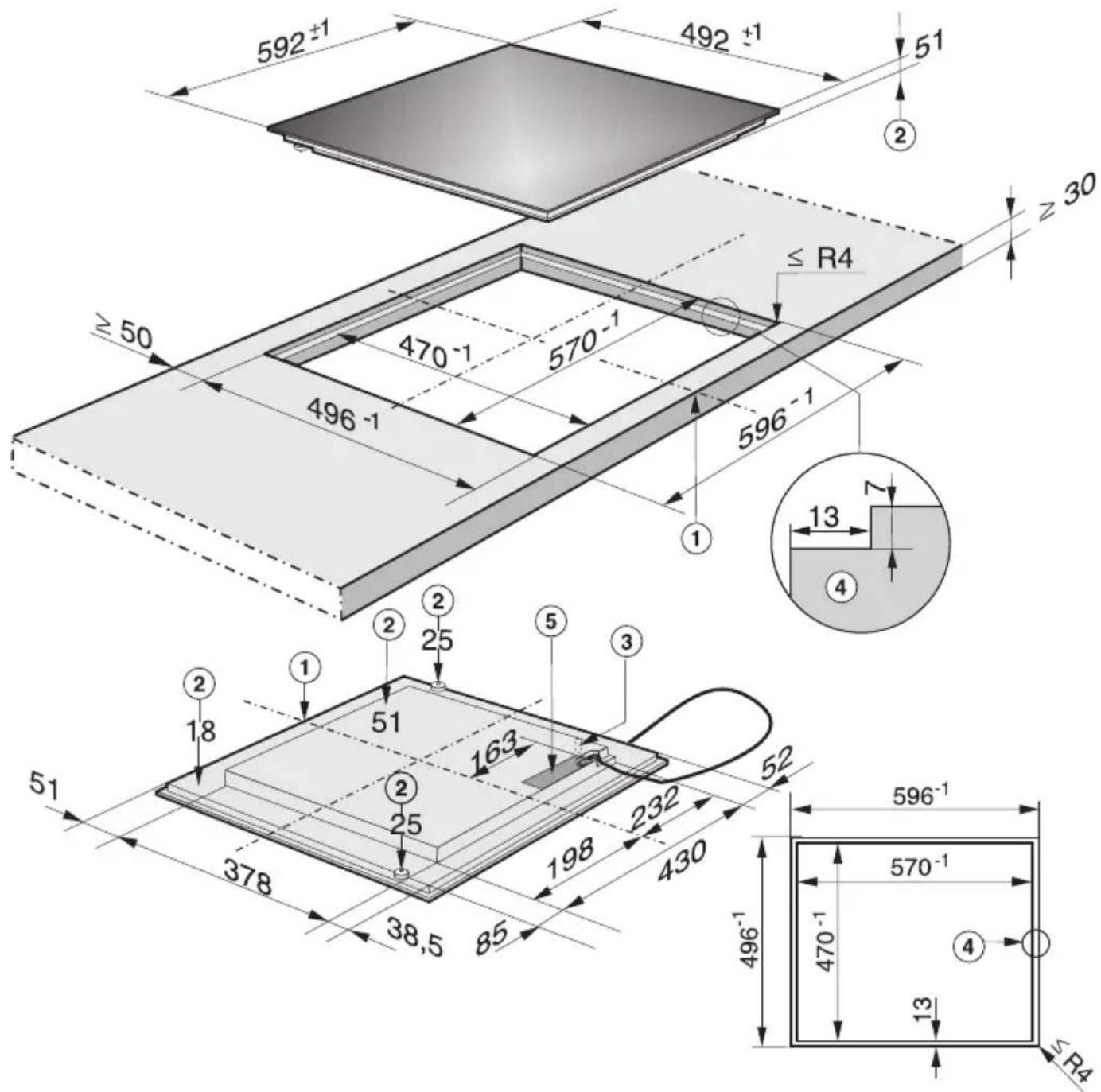

Sijoitusmitat 81

KM 6312....81

KM 6315 82

Upotus työtasoon. 83

Sähköliitäntä....86

Verkkoliitäntäjohto 87

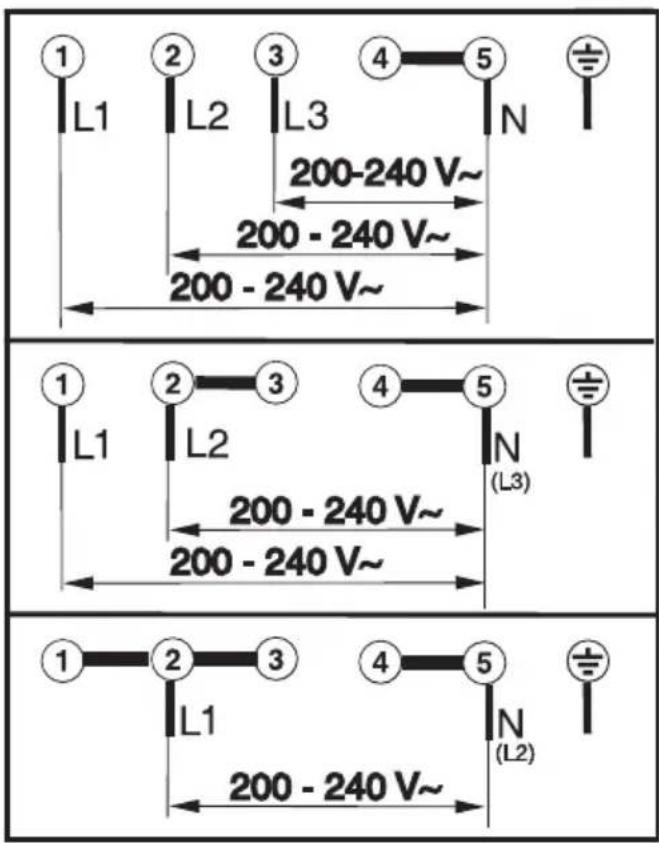

Sähkökytkentäkaaviot 88

Huolto / arvokilpi / takuu 89

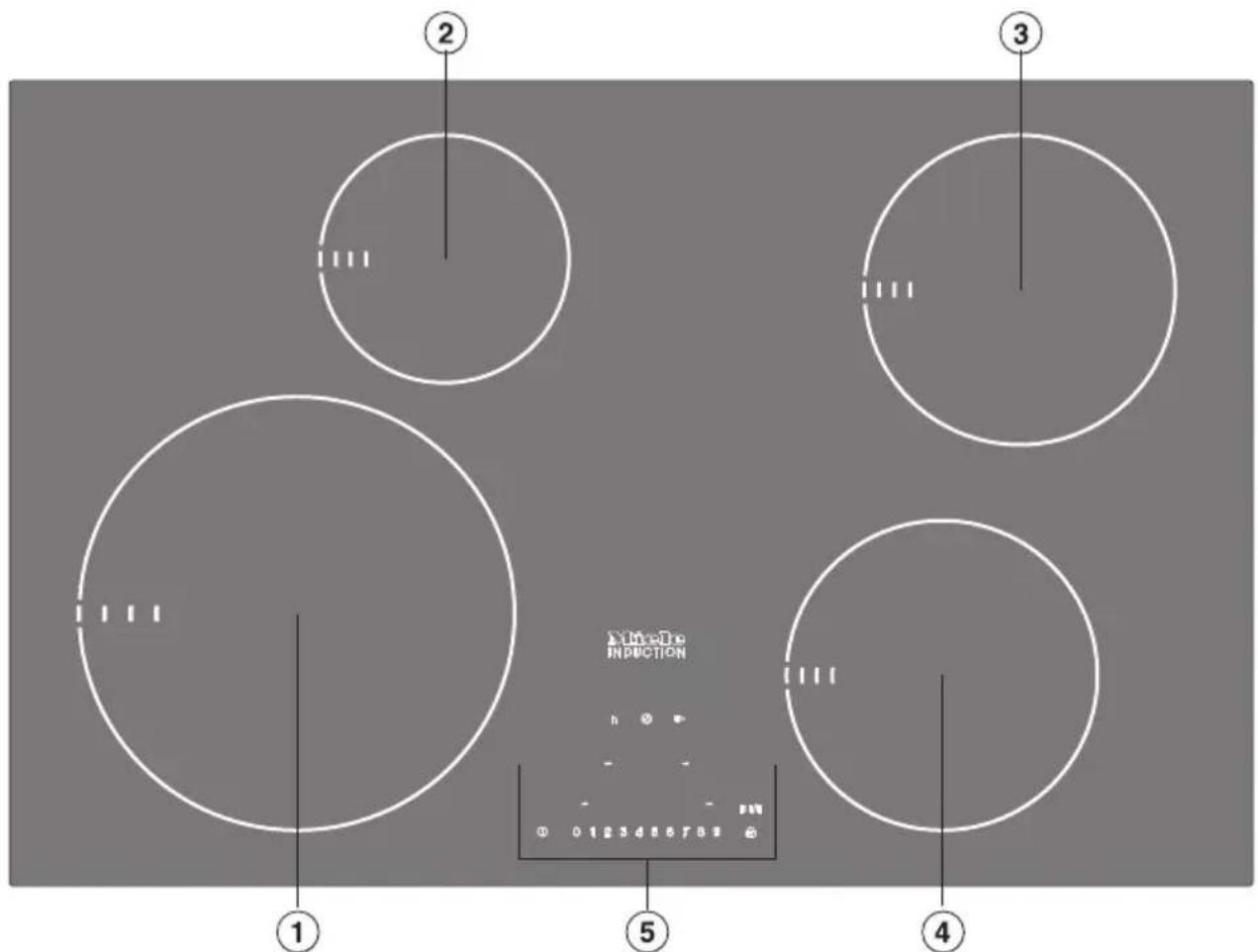

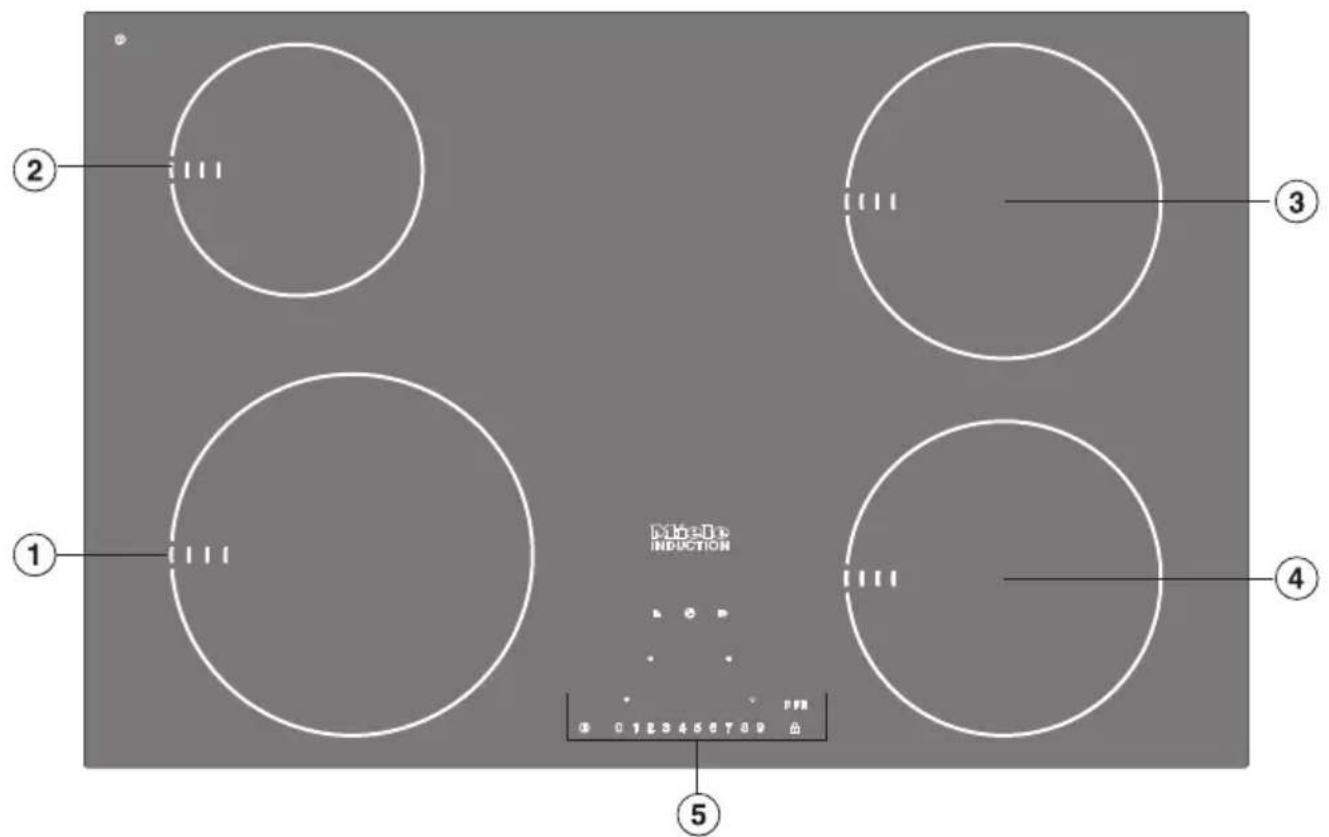

Laitemallit

① Keittoalue, jossa TwinBooster
②③ Keittoalueet, joissa booster
④ Ohjaustaulu

① Keittoalue, jossa TwinBooster
②③④ Keittoalueet, joissa booster
⑤ Ohjaustaulu

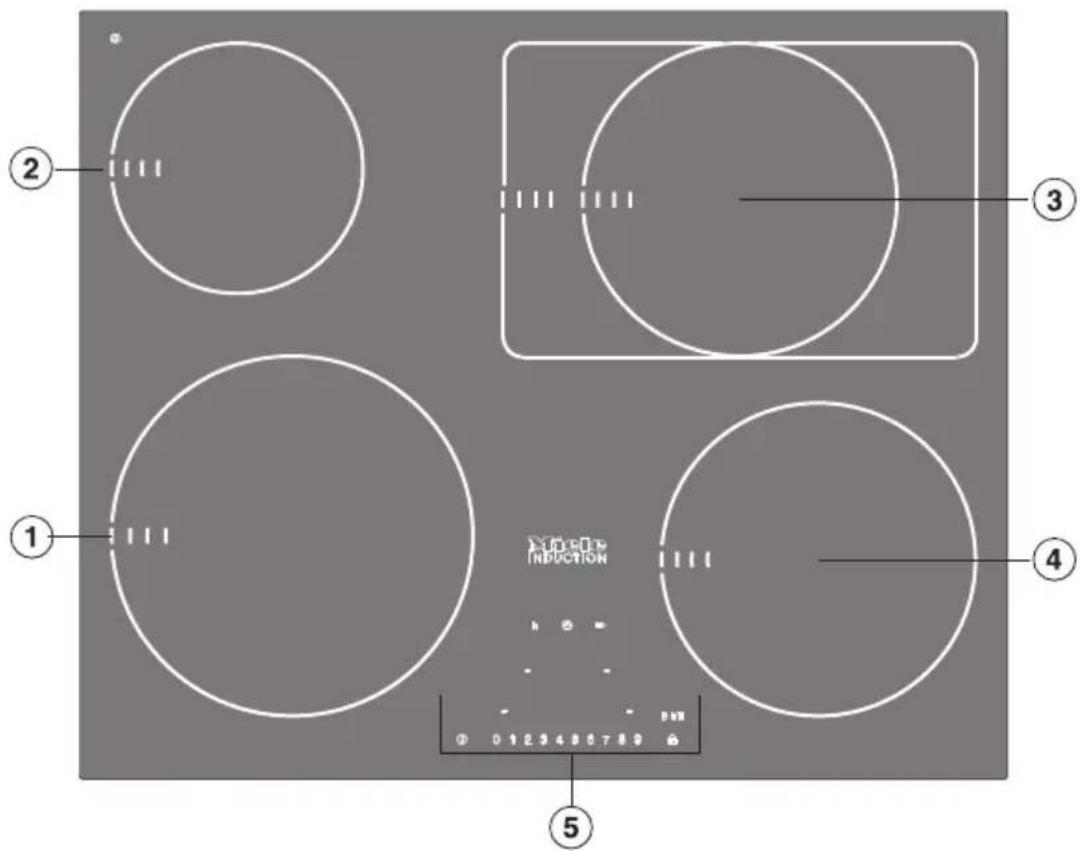

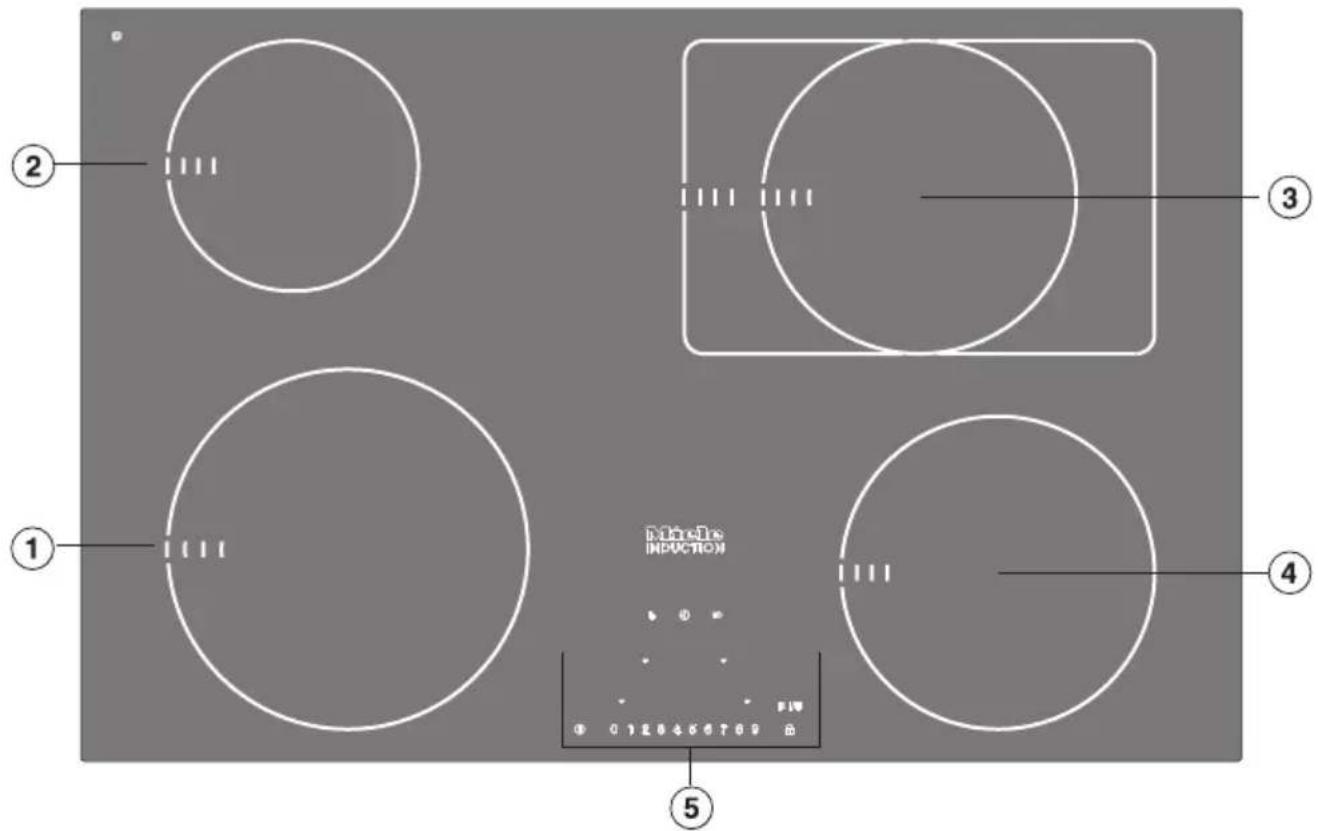

KM 6318

①③ Keittoalueet, joissa TwinBooster
②④ Keittoalueet, joissa booster
⑤ Ohjaustaulu

KM 6340 / KM 6342

① Keittoalue, jossa TwinBooster
②③④ Keittoalueet, joissa booster
⑤ Ohjaustaulu

KM 6344

① Keittoalue, jossa TwinBooster
②③④ Keittoalueet, joissa booster
⑤ Ohjaustaulu

KM 6346

①③ Keittoalueet, joissa TwinBooster
②④ Keittoalueet, joissa booster
⑤ Ohjaustaulu

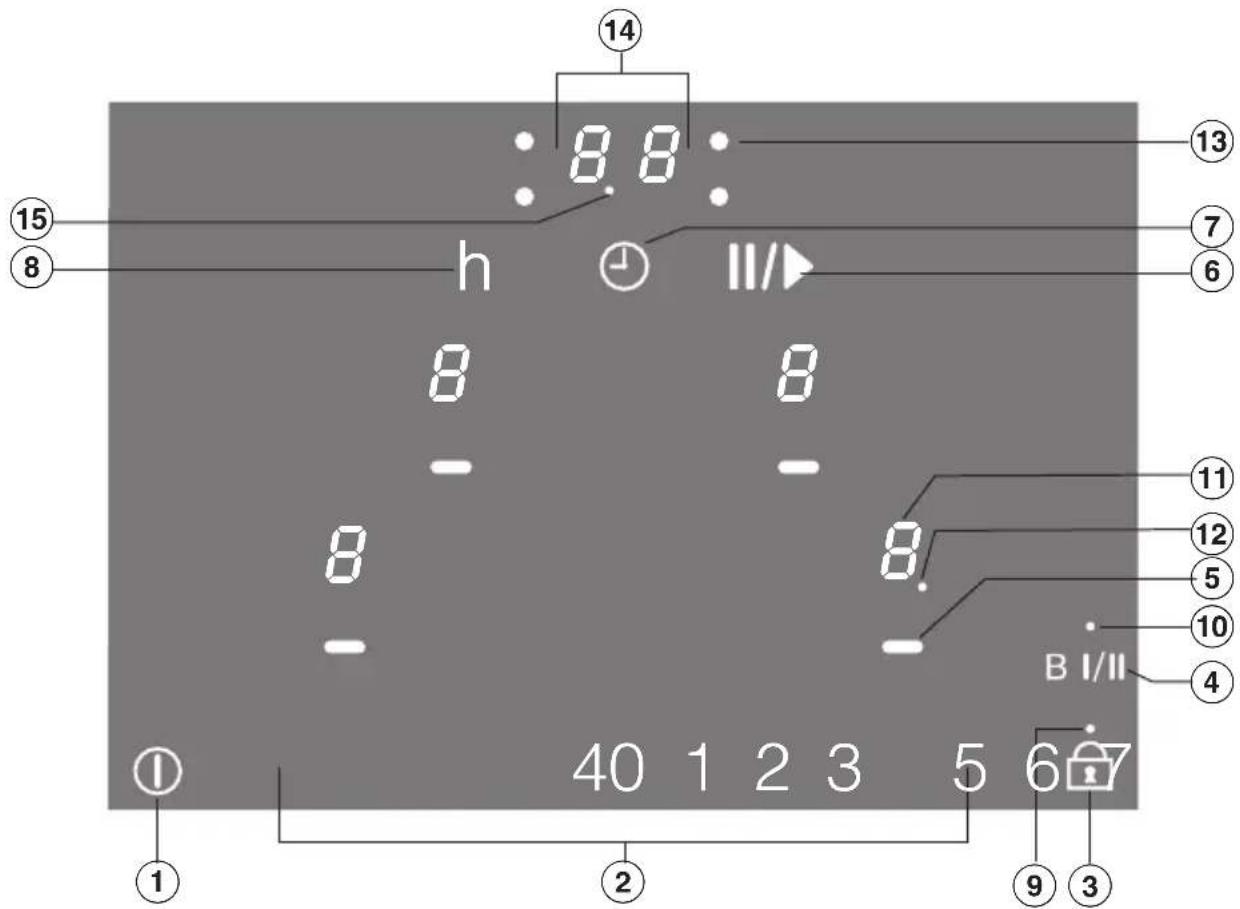

Ohjaustaulu

Hipaisukytkimet

① Keittotason virtakytkin
② Numeroasteikko

- Tehon säätäminen

- Ajan asettaminen

③ Turvalukitus
④ Booster / TwinBooster
⑤ Keittoalueen valitsin
⑥ Stop and Go
⑦ - Aikakytkimen valitsin

- Vaihto aikakytkintoiminnosta toiseen

- Automaattisen poiskytkeytymisajan valitsin (ks. kappaletta "Keittoalueen kytkeminen pois päältä automaattisesti")

⑧ Tuntien valitsin

Merkkivalot

⑨ Turvalukitus

⑩ Booster-toiminto

Keittoalueen näyttö

⑪

= Keittoalueen valmiustila h = Lämpimänäpito 1 - 9 = Keittoalueiden tehot i = Teho 1 TwinBooster ii = Booster / Teho 2 TwinBooster _iii = Kattila puuttuu tai väärää materiaalia (ks. kappaletta "Induktio") = Jälkilämmön osoitin F = Alkukiehutusautomatiikan osoitin (jos laajennetut tehot käytössä)

⑫ Alkukiehutusautomatiikan tai laajennetun tehon merkkivalo (ks. kohtaa "Ohjelmointi")

Aikakytkimen näyttö

⑬ Käytettävän keittoalueen merkkivalo, esim. keittoalue takana oikealla

14

00 - 99 = aika minuutteina
0.h - 9h = aika tunteina

⑮ Puolta tuntia osoittava merkkivalo, kun valitset hälytysajaksi yli 99 minuuttia

Keittoalueiden tiedot

Keittoalue	KM 6310 / KM 6311 / KM 6312
	pienin / suurin∅ cm*	Teho W (liitäntä 230 V**)
18	- 28 normaali	2600
		TwinBooster, teho 1 3000
		TwinBooster, teho 2 3700
14	- 20 normaali	1850
		Booster 3000
10	- 16 normaali	1400
		Booster 2200
		Yhteensä: 7400

Keittoalue	KM 6313 / KM 6314 / KM 6315 / KM 6340 / KM 6342
	pienin / suurin∅ cm*	Teho W (liitäntä 230 V**)
☐ 16	- 23 normaali	2300
		TwinBooster, teho 1 3000
		TwinBooster, teho 2 3700
☐ 10	- 16 normaali	1400
		Booster 2200
☐ 14	- 20 normaali	1850
		Booster 3000
☐ 14	- 20 normaali	1850
		Booster 3000
		Yhteensä: 7400

* Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan kaikenkokoisia valmis- tusastioita.
** Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin mukaan.

Keittoalue	KM 6318 / KM 6346
	pienin / suurin ∅ cm*	Teho W (liitäntä 230 V**)
☐ 16	- 23 normaali	2300
		TwinBooster, teho 1 3000
		TwinBooster, teho 2 3700
☐ 10	- 16 normaali	1400
		Booster 2200
☐ 14	- 20 / 20 x 30	normaali 1850
		TwinBooster, teho 1 2500
		TwinBooster, teho 2 3000
		normaali 2300
		TwinBooster, teho 1 3000
		TwinBooster, teho 2 3700
☐ 14	- 20 normaali	1850
		Booster 3000
		Yhteensä: 7400

Keittoalue	KM 6344
	pienin / suurin ∅ cm*	Teho W (liitäntä 230 V**)
18	- 28 normaali	2600
		TwinBooster, teho 1 3000
		TwinBooster, teho 2 3700
10	- 16 normaali	1400
		booster-toiminnon 2200
		kanssa
14	- 20 normaali	1850
		booster-toiminnon 3000
		kanssa
14	- 20 normaali	1850
		booster-toiminnon 3000
		kanssa
		Yhteensä: 7400

* Ilmoitetun alueen sisällä voidaan käyttää halkaisijaltaan kaikenkokoisia valmis-tusastioita.
** Ilmoitettu teho voi vaihdella valmistusastian koon ja materiaalin mukaan.

Lisävaruste

Jos keittotason vasemmalla yläkulmassa on merkki @, keittotaso on varustettu yhteensopivaksi Miele@home -järjestelmän kanssa (ks. kohtaa "Erikseen ostettavat lisävarusteet").

Tämä keittotaso täyttää asetetut turvamääräykset. Keittotason asiaton käyttö saattaa kuitenkin aiheuttaa henkilö- ja esinevahinkoja.

Lue tämä käyttö- ja asennusohje huolellisesti ennen kuin alat käyt-tää keittotasoa.

Käyttöohje antaa sinulle tärkeitä tietoja keittotason asennuksesta, turvallisuudesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja keittotason vahingoittumisen.

Säilytä tämä käyttöohje! Jos luovutat keittotason toiselle käyttäjälle, muista antaa käyttöohje laitteen mukana.

Määräystenmukainen käyttö

Tämä keittotaso on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä, esimerkiksi:

- myymälät, toimistot ja muut vastaavat

työtilat,

- maatilat,

- hotellit, aamiaismajoituspaikat, asuntolat yms. asuintilat, joissa laite tarjotaan yksittäisten asiakkaiden käyttöön.

Tätä keittotasoa saa käyttää ainoastaan kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä ruokien valmistukseen ja lämpimänäpitoon.

Kaikenlainen muu käyttö on kiellettyä. Miele ei vastaa keittotason asiattomasta tai väärästä käytöstä aiheutuneista vahingoista.

Tätä keittotasoa ei ole tarkoitettu käytettäväksi ulkotiloissa.

Henkilöt, jotka eivät pysty käyttämään keittotasoa turvallisesti fyy-sisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä keittotason toiminnasta, ei-vät saa käyttää tätä keittotasoa ilman vastuullisen henkilön valvontaa tai opastusta.

Jos kotonasi on lapsia

Käytä turvalukitusta tai käytön estävää lukitusta, niin lapset eivät pääse vahingossa kytkemään keittotasoa päälle tai muuttamaan sen säätöjä.

Valvo lapsia, jotka oleskelevat tai leikkivät keittotason läheisyy-dessä. Älä anna lasten leikkiä laitteella.

Lapset saavat käyttää keittotasoa ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita laitteen väärä käyttö voi aiheuttaa.

Keittotaso kuumenee käytön aikana ja pysyy jonkin aikaa kuuma-na pois päältä kytkemisen jälkeenkin. Pidä siksi lapset loitolla kuu-masta laitteesta, kunnes se on jäähtynyt niin etteivät lapset voi vahingossakaan polttaa itseään.

Älä säilytä keittotason päällä tai takana olevalla vapaalla työtasolla esineitä, jotka voisivat kiinnostaa lapsia. Lapsille voi tulla houkutus kiivetä keittotason päälle. Palovamman vaara!

Huolehdi siitä, etteivät lapset pääse vetämään keittotasolta päälleen kuumia kattiloita ja pannuja. Helpointa on kääntää kattiloiden ja pannujen kädensijat työtasoon päin, niin lapset eivät pääse koskemaan kuumiin kädensijoihin! Voit hankkia tarvittaessa keittotasoon suojaritilän (erikois- ja lastentarvikeliikkeistä).

Pakkausmateriaalit (kuten muovikalvot, styroksi) voivat olla vaarallisia lasten käsissä. Tukehtumisen vaara! Säilytä pakkausmateriaalit lasten ulottumattomissa ja hävitä materiaalit asianmukaisesti mahdollisimman pian.

Tekninen turvallisuus

Ennen kuin upotat keittotason työtasoon, tarkista laite ulkoisten vaurioiden varalta. Älä missään tapauksessa ota käyttöön vioittunutta laitetta. Vioittunut laite voi vaarantaa turvallisuutesi!
Keittotason sähköturvallisuus on taattu vain, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sähköliitäntään. Maadoitus on erittäin tärkeää.

Pyydä tarvittaessa sähköasentajaa tarkistamaan maadoitus. Miele ei vastaa vahingoista, jotka johtuvat laitteen liittämisestä maadoittamat-tomaan tai puutteellisesti maadoitettuun sähköliitäntään.

Ennen kuin kytket keittotason sähköverkkoon, tarkista ehdotto-masti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta.

Väärä jännite ja taajuus voivat vahingoittaa laitetta. Ota epäselvissä tapauksissa yhteyttä sähköasentajaan.

Keittotasoa saa käyttää vain paikalleen asennettuna. Vain tällöin laitteen turvallinen toiminta on taattu.

Älä missään tapauksessa avaa keittotason ulkovaippaa.

Laitteen sähköä johtaviin osiin koskeminen voi olla hengenvaarallista. Muutokset laitteen sähköisissä tai mekaanisissa rakenteissa voi-vat vahingoittaa laitteen toimintaa.

Keittotason sähköasennukset sekä huolto- ja korjaustyöt on aina jätettävä Mielen valtuuttaman huoltoliikkeen tehtäviksi.

Asiattomista asennus-, huolto- ja korjaustöistä voi aiheutua laitteen käyttäjälle vaaratilanteita, joista Miele ei voi olla vastuussa.

Keittotaso täytyy irrottaa sähköverkosta aina asennus-, huolto- ja korjaustöiden ajaksi. Laite on kytketty pois sähköverkosta vasta kun jokin seuraavista edellytyksistä täyttyy:

• laitteen automaattisulake on kytketty pois päältä.
  – laitteen sulake on kierretty irti sulaketaulusta.
  – laitteen verkkoliitäntäjohto on irti sähköliitännästä.

Kun irrotat pistotulpalla varustetun keittotason sähköverkosta, älä vedä verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan.

Jos keittotasoon on asennettu lähetinmoduuli, myös lähetinmoduuli täytyy irrottaa sähköverkosta asennus-, huolto- ja korjaustöiden ajaksi.

Takuuaikana tehtävät korjaukset on aina annettava Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei vastaa korjausten jälkeen ilmenevistä vioista.

Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näistä varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset.

Keittotason viallisen verkkoliitäntäjohdon saa vaihtaa vain tyypin H 05 VV-F (PVC-eristeinen) verkkoliitäntäjohtoon, jonka voi tilata Mieleltä tai Mielen valtuutta-masta huoltoliikkeestä.

Älä liitä keittotasoa sähköverkkoon jatkojohdon tai haaroituspistorasian avulla, jottei laitteen sähköturvallisuus vaarannu (ylikuu-menemisvaara).

Jos havaitset keittotasossa halkeamia tai säröjä, älä enää käytä keittotasoa, vaan kytke keittotaso välittömästi pois päältä ja irrota se sähköverkosta esimerkiksi irrottamalla sulake sulaketaulusta. Sähköiskun vaara!

Asianmukainen käyttö

Jos sinulla on sydämentahdistin:

Huomaa, että päälle kytkettyjen induktioalueiden välittömään läheisyyteen syntyy sähkömagneettinen kenttä. On kuitenkin epätodennäköistä, että tämä vaikuttaisi sydämentahdistimen toimintaan. Jos olet epävarma, kysy neuvoa hoitavalta lääkäriltäsi tai sydämentahdistimen valmistajalta.

Magnetoituvia esineitä, kuten pankkikortteja, levykkeitä tai laskimia, ei saa säilyttää päälle kytketyn keittotason välittömässä läheisyydessä. Sähkömagneettinen kenttä voi vaikuttaa kyseisten esineiden toimintaan.
Keittotaso kuumenee käytön aikana ja pysyy jonkin aikaa kuumana pois päältä kytkemisen jälkeenkin. Keittoalueisiin voi koskea vaaratta vasta, kun niiden jälkilämmön osoittimet ovat sammuneet.
Älä jätä keittotasoa toimimaan ilman valvontaa!

Tyhjiin kiehuneet kattilat saattavat vahingoittaa laitteen keraamista pintaa. Miele ei vastaa tällaisista vahingoista.

Kuuma rasva tai öljy voi syttyä palamaan ja tuli saattaa levitä.

Jos kuuma rasva tai öljy kuitenkin syttyy palamaan, älä koskaan yritä sammuttaa sitä vedellä! Tukahduta liekit esimerkiksi kattilan kannella, märällä astiapyyhkeellä tai vastaavalla.
Käytä aina patakintaita, pannulappuja tai vastaavia suojavälineitä, kun työskentelet kuuman keittotason äärellä. Tarkista kuitenkin, etteivät patakintaat ole kastuneet tai muuten kosteat. Kosteus heikentää tekstiilien lämmöneristyskykyä, mistä voi aiheutua palovamman vaara.
Älä koskaan liekitä ruokia liesituulettimen alla. Liekit voivat sytyt-tää liesituulettimen.

Älä käytä keittotasoa laskutilana.

Älä missään tapauksessa säilytä esim. veitsiä, haarukoita, lusikoita tai muita metallisia esineitä keittotason päällä. Kun keittotaso on päällä, kun kytket sen vahingossa päälle tai kun keittoalue on vielä kuuma, tasolle kuulumattomat metalliesineet kuumenevat (palovamman vaara).

Muut keittoalueelle unohtuneet esineet voivat sulaa tai syttyä pala- maan, materiaalin mukaan.

Kosteat kattilankannet voivat tarttua kiinni keraamiseen pintaan.

Kytke siksi keittoalueet pois päältä jokaisen käyttökerran jälkeen!

Älä peitä tasoa liinalla tai liesisuojalla. Ne voivat syttyä palamaan, jos keittotaso on vielä liian kuuma.

Älä käytä keittotasolla muovisia astioita tai alumiinifoliorasioita.

Nämä sulavat korkeissa lämpötiloissa. Lisäksi ne voivat syttyä pala- maan!

Älä kuumenna keittoalueilla suljettuja astioita, kuten säilyketölkke- jä. Ne saattavat räjähtää syntyvän ylipaineen vaikutuksesta ja aiheut- taa loukkaantumis- ja palovammavaaran!

Käytä ainoastaan sileäpohjaisia kattiloita ja pannuja. Karheat kat-tilan- ja pannunpohjat voivat naarmuttaa keraamista pintaa.

Älä koskaan kuumenna valmistusastiaa tyhjänä, mikäli astianvalmistaja ei ole nimenomaan sallinnut tällaista käyttöä! Koska induktioalueet toimivat erittäin nopeasti, tyhjänä kuumennetun valmistusasti-an pohjan lämpötila voi kuumeta yllättävän nopeasti öljyjen tai rasvo-jen itsesytymislämpötilaan.

Pidä keittotaso aina puhtaana. Suola, sokeri tai esim. vihannesten mukana tullut hiekka saattavat naarmuttaa keittotasoa.

Älä missään tapauksessa aseta kuumia kattiloita tai pannuja keit-totason ohjaustaulun päälle. Kuumuus saattaa vahingoittaa keraami-sen pinnan alla olevaa elektroniikkaa.

Varo, ettet pudottele kevyitäkään esineitä keraamiselle pinnalle. Jo suolasirotin voi huonolla onnella aiheuttaa tasolle pudotessaan halkeaman tai naarmun.

Älä päästä kuumennetulle keittotasolle sokeria, sokeria sisältäviä ruokia, muovia tai alumiinifoliota. Jos tällaisia aineita kuitenkin vahingossa joutuu tasolle, kytke laite pois päältä. Kaavi tasolle joutuneet aineet heti pois puhdistuskaapimen avulla keittotason ollessa vielä kuuma. Aineet voivat tason jäähtyessä aiheuttaa halkeamia ja muita pintavaurioita. Varo, ettet polta itseäsi!

Kun keittotaso on jäähtynyt, puhdista se vielä huolellisesti.

Varo, etteivät keittiön piensähkölaitteiden liitäntäjohdot joudu kos-ketuksiin kuuman keittotason kanssa, sillä kuumuus voi vahingoittaa johtojen suojaeristeitä. Sähköiskuvaara!

Keittotasossa on jäähdytyspuhallin. Jos keittotason alle on asennettu vetolaatikosto, huolehdi siitä, että ylimmän vetolaatikon sisällön ja keittotason alapinnan väliin jää tarpeeksi tilaa tehokkaalle ilmanvaihdolle. Ylimmässä laatikossa ei saa säilyttää teräesineitä tai paperin kaltaisia kevyitä tavaroita. Tällaiset esineet voivat päästä jäähdytyspuhaltimen ilmanvaihtoaukkoihin tai imun vaikutuksesta peittää aukot kokonaan, jolloin ne vahingoittavat puhallinta ja heikentävät jäähdytystä.

Jos laitteen alapuolella on vetolaatikko, siinä ei saa säilyttää helposti syttyviä esineitä (kuten suihkepulloja) tai syttyviä materiaaleja. Mahdollisten laatikossa pidettävien ruokailuvälinelokeroiden on oltava kuumuutta kestävää materiaalia.

Metalliesineet, joita säilytetään keittotason alla olevassa vetolaatikossa, saattavat kuumeta, kun keittotasoa käytetään pitkän aikaa suurilla tehoilla.

Kuumenna ruoka aina riittävän kuumaksi. Mahdolliset ruoassa olevat bakteerit kuolevat vain, kun ruokaa kypsennetään riittävän korkeassa lämpötilassa riittävän pitkään.
Älä koskaan käytä samanaikaisesti kahta valmistusastiaa samalla keitto- tai paistoalueella.
Jos laite on asennettu kalusteoven taakse, laitetta saa käyttää vain kalusteovi avattuna.
Sulje kalusteovi vasta, kun laite on pois päältä ja kun kaikki jälkiläm-mön osoittimet ovat sammuneet.
Jos olet asentanut keittotason pyrolyysiuunin päälle, älä käytä keittotasoa pyrolyysitoiminnon aikana, koska se voi laukaista keittotason ylikuumenemissuojan (ks. turvatoimintoja käsittelevää kappa- letta).

Mikäli tätä laitetta käytetään käyttöohjeiden vastaisesti tai muuten huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista lankeaa laitteen käyttäjälle.

Kuljetuspakkauksen uusiokäyttö

Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalin kier- toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kaup- piaasi huolehtii kuljetuspakkauksen tal- teenotosta.

Vanhan laitteen käytöstä pois- taminen

Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kui- tenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän kä- sittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajät- teen mukana.

Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspistee-seen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Voit tiedustella kierrätysmahdollisuuksia myös omalta kauppiaaltasi.

Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen.

Kiinnitä laitteen mukana toimitettu irrallinen arvokilpi sille va-rattuun kohtaan tämän käyttöohjeen kappaleessa "Arvokilpi".

Ensimmäinen puhdistus

■ Irrota ensin mahdolliset suojakalvot ja tarrat.
■ Pyyhi laite ennen ensimmäistä käyttökertaa kostealla liinalla ja kuivaa pinta lopuksi.

Käyttöönotto

Koskee vain kehyksettömiä keittotasoja (joissa viistetty lasireunus): Ensimmäisinä päivinä asennuksen jälkeen keittotason ja työtason välissä voi näkyä vielä pieni rako. Rako pienenee keittotason käytön myötä. Rako ei kuitenkaan missään tapauksessa vaaranna laitteen sähköturvallisuutta.

Kun käytät laitetta ensimmäisen kerran, siitä saattaa muodostua hiukan käryä ja hajua. Käryn muodostuminen vähenee seuraavilla käyttökerroilla ja loppuu vähitellen kokonaan.

Käryn ja mahdollisen höyryn muodostuminen on ohimenevä ilmiö, joka ei ole merkki mistään virheellisistä kytkennöistä tai laitteessa olevasta viasta. Ne eivät ole myöskään terveydelle haitallisia.

Huomaa myös, että induktioalueilla valmistusastia kuume- nee huomattavasti nopeammin kuin tavallisilla keittolevyillä.

Toimintaperiaate

Jokaisen induktioalueen alla on induktiokäämi. Kun kytket induktioalueen päälle, käämi synnyttää magneettikentän, joka vaikuttaa suoraan valmistusastian pohjaan ja kuumentaa sen. Induktioalue lämpenee siten vain epäsuorasti valmistusastian pohjasta syntyvästä säteilylämmöstä.

Induktioalueen toiminta edellyttää, että valmistusastian pohja on valmistettu magnetoituvasta metallista (ks. kohtaa "Valmistusastiat").

Induktio tunnistaa käyttämäsi valmistusastian koon automaattisesti, eli induktioalue toimii vain astian pohjan kokoiselta alueelta.

Induktioalue ei toimi,

• jos induktioalueella ei ole valmistusastiaa tai jos astia on väärää materiaalia (muuta kuin magnetisoituvaa metallia).
• jos valmistusastian pohjan halkaisija on liian pieni.
• jos nostat valmistusastian pois induktioalueelta.

Tällöin käyttämäsi induktioalueen näyttöruudussa alkaa vilkkua merkki vuorotellen valitsemasi tehon numeron kanssa.

Jos asetat induktioalueelle keittoastian 3 minuutin kuluessa, merkki Ú sammuu, ja induktioalue alkaa toimia normaalisti.

Muussa tapauksessa induktioalue kytkeytyy automaattisesti pois päältä 3 minuutin kuluttua.

Älä käytä induktiotasoa esim. veitsien, haarukoiden, lusi- koiden tai muiden metallisten esineiden laskutilana. Kun induktioalue on päällä, kun kytket sen vahingossa päälle tai kun induktioalue on vielä kuuma, tasolle kuulumattomat metalliesineet kuumenevat (palovamman vaara).

Kytke siksi induktioalueet pois päältä jokaisen käyttökerran jälkeen!

Käytöstä aiheutuvat äänet

Kun käytät induktioalueita, valmistusastiat voivat aiheuttaa seuraavanlaisia ääniä sen mukaan, mistä materiaalista ne on valmistettu ja miten niiden pohja on käsitelty:

• Surinaa voi kuulua, kun käytät suuria tehoja. Kun alennat tehoa, surina heikkenee ja häviää lopulta kokonaan.
• Ritinää voi kuulua valmistusastioista, joiden pohja on valmistettu metallisekoitteista (ns. kerrospohja).
• Vinkunaa voi kuulua, kun käytät pareina toimivia induktioalueita samanaikaisesti täydellä teholla (ks. kohtaa "Booster-toiminto"), ja kummallakin induktioalueella on valmistusastia, jonka pohja on valmistettu metallisekoitteista (ns. kerrospohja).
• Napsahdukset voivat aiheutua induktiotason elektroniikan toiminnasta, varsinkin alhaisilla tehoilla.

Laitteen käyttöiän pidentämiseksi elektroniikka on varustettu jäähdytyspuhaltimella. Kun käytät induktiotasoa suurella te- holla, jäähdytyspuhallin kytkeytyy päälle ja laitteesta kuuluu surinaa. Jäähdytyspuhallin voi käydä vielä jonkin aikaa sen jälkeen, kun olet kytkenyt laitteen pois päältä.

Valmistusastiat

Seuraavat materiaalit sopivat induktiokäyttöön:

• teräs, jossa on magnetoituva pohja
• emaloitu teräs
• valurauta

Seuraavat materiaalit eivät sovi induktiokäyttöön:

• teräs ilman magnetoituvaa pohjaa
• alumiini, kupari
  – lasi ja keramiikka, kivitavara

Jollet ole varma, sopiiiko valmistusastia käytettäväksi induktio-alueella, voit tarkistaa asian pitämällä erillistä magneettia astian pohjaa vasten. Jos magneetti tarttuu astian pohjaan, astia sopii induktiokäyttöön.

Ota huomioon, että valmistusastian pohjan käyttöominaisuudet vaikuttavat myös valmistustuloksen tasaisuuteen.

Hyödynnät induktiota mahdollisimman hyvin, kun valitset valmistusastian, jonka pohja mahtuu induktioalueen uloimman ja sisimmän merkinnän väliin. Jos astian pohja on pienempi kuin induktioalueen sisin merkintä, induktio ei välttämättä toimi. Induktioalue ei tällöin tunnista valmistusastiaa lainkaan.

Huomaa myös, että pannujen ja kattiloiden läpimitta ilmais- taan yleensä suurimmasta mahdollisesta halkaisijasta tai kan- nen halkaisijasta. Tärkeintä tässä yhteydessä on kuitenkin val- mistusastian pohjan halkaisija, joka on yleensä ilmoitettua hal- kaisijaa pienempi.

Aseta valmistusastia aina mahdollisimman keskelle keitto-tai paistoaluetta.

Jos valmistusastia on keitto- tai paistoalueella vain osittain, astian metallia sisältävä kahva saattaa kuumeta polttavan kuumaksi.

Käyttöperiaate

Tässä keraamisessa tasossa on elektroniset hipaisukytkimet, jotka reagoivat sormen kosketukseen.

Käytä keittotasoa koskemalla sormellasi haluamiasi hi-paisukytkimiä. Laitteesta kuuluu merkkiääni aina, kun jokin kytkin reagoi kosketukseesi.

Keittoalueet tai aikakytkin täytyy ensin "herättää", ennen kuin voit valita tehon tai asettaa tai muuttaa aikoja.

Kun haluat käyttää tiettyä keittoaluetta tai aikakytkintä, kosketa ensin kyseisen keittoalueen tai aikakytkimen valitsinta. Kun olet koskettanut valitsinta, valitsemasi keittoalueen tai aikakytkimen näyttö alkaa vilkkua. Niin kauan kuin näyttö vilkkuu, keittoalue tai aikakytkin on "hereillä" ja voit valita tehon tai asettaa ja muuttaa aikoja.

Poikkeus:

Jos olet kytkenyt päälle vain yhden keittoalueen, voit milloin tahansa muuttaa sen tehoa. Tällöin sinun ei tarvitse ensin kos-kettaa keittoalueen valitsinta.

Älä peitä ohjaustaulua millään esineillä ja pidä hipaisukytkimien alue aina puhtaana. Muuten hipaisukytkimet eivät reagoi kosketukseesi. Kytkimiin kertynyt lika saattaa aiheuttaa esim. keittotason kytkeytymisen pois päältä (katso kappale "Turvakatkaisu").

Älä missään tapauksessa laske kuumia keittoastioita hi-paisukytkimien päälle. Kuumuus saattaa vahingoittaa ke-raamisen pinnan alla olevaa elektroniikkaa.

Keittotason kytkeminen päälle

Koko keittotasoon on kytkettävä virta ennen yksittäisen keitto-alueen päälle kytkemistä.

Älä jätä keittotasoa toimimaan ilman valvontaa!

Näin kytket keittotason päälle

■ Kosketa virtakytkintä ①.

Kaikkien keittoalueiden näyttöihin ilmestyy 0. Jollet tee mitään valintoja, koko keittotaso kytkeytyy automaattisesti pois päältä muutaman sekunnin kuluttua

Näin kytket keittoalueen päälle ja valitset tehon

■ Kosketa lyhyesti haluamasi keittoalueen valitsinta.

Keittoalueen näytössä vilkkuu 0.

- Valitse teho koskettamalla haluamasi tehon numeroa ohjaustaulun alareunassa olevasta numeroasteikosta. Jos haluat valita tehon kahden vierekkäisen tehon väliltä (ks. kappaletta "Säätöalueet"), kosketa tehon numeroiden välissä olevaa aluetta.

Valitsemasi tehon numero vilkkuu muutaman sekunnin ajan, jonka jälkeen se alkaa palaa yhtäjaksoisesti.

Näin muutat tehoa

■ Kosketa lyhyesti haluamasi keittoalueen valitsinta.

Valittuna oleva teho vilkkuu keittoalueen näytössä.

■ Valitse teho koskettamalla haluamasi tehon numeroa ohjaustaulun alareunassa olevasta numeroasteikosta.

Jos olet kytkenyt päälle vain yhden keittoalueen, voit milloin tahansa muuttaa sen tehoa. Tällöin sinun ei tarvitse ensin koskettaa keittoalueen valitsinta.

Säätöalueet

Keittoalueisiin on vakioasetuksena ohjelmoitu yhdeksän tehoa. Jos haluat hienosäätää tehoa normaalia tarkemmin, voit ohjelmoida keittoalueiden tehoiksi laa-jennetut tehot (ks. kappaletta "Ohjelmointi"). Varsinaisten tehojen väliset tehot tunnistat siitä, että valittuna olevan tehon numeron jälkeen näkyy piste.

	Tehoalue
	vakioasetus(9 tehoa)	laajennetuttehot(17 tehoa)
Lämpimänäpito h h
Voin sulatusLiivatteen liuotus	1 - 2 1 - 2
Maitopohjaisten puurojen keittäminen	2	2 - 2.
Pienten nestemäärien lämmitysRiisin haudutus	3 3 - 3 .
Vihannesten sulatus yhtenä kimpaleena (esim. pinaatti)	3	2. - 3
Viljatuotteiden haudutus 3 2. - 3.
Nestemäisten ja puolikiinteiden ruokien lämmitysMunakkaiden valmistus ja munien paistaminen ruskistamattaMarjojen höyryttäminen	4 4 - 4 .
Pastan keittäminen 4 4 - 5.
Vihannesten, kalan höyryttäminen 5 5
Pakasteiden sulatus ja lämmitys	5	5 - 5.
Isojen määrien alkukiehutus ja keittäminen, esim. pataruoatKastikkeiden valmistus, esim. hollandaise	6 5 . - 6
Kananmunien hellävarainen paistaminen (ilman rasvan ylikuumentamista)	6 5 . - 6 .
Kalan, leikkeiden, makkaroiden yms. hellävarainen paistaminen (ilman rasvan ylikuumentamista)	7 6 . - 7 .
Perunakuorukoiden, ohukaisten, blinien jne. valmistus	7	6. - 7
Haudutettavien ruokien alkukiehutus	8	8 - 8.
Ison vesimäärän kiehauttaminenAlkukiehutus	9	9

Taulukossa annetut tehot ovat ohjearvoja.
Induktiokäämin teho vaihtelee valmistusastian pohjan koon ja materiaalin mukaan. Kun käytät omia valmistusastioitasi, on mahdollista, että astioillesi sopivat tehot poikkeavat hieman yllämainituista. Par-haimmat mahdolliset säätöalueet kullekin valmistusastialle voit määrittää käytännön käytön aikana.

Alkukiehutusautomatiikka

Kun olet kytkenyt alkukiehutusautomatiikan päälle, keittoalue kuumenee aluksi suurimmalla teholla (alkukiehutusvaihe) ja kytkeytyy sitten valitsemallesi jatkokypsennysteholle automaattisesti. Alkukiehutusaika määräytyy valitsemasi jatkokypsennystehon perusteella (katso taulukkoa).

Kytkeminen päälle

■ Kosketa lyhyesti haluamasi keittoalueen valitsinta.

Keittoalueen näyttö alkaa vilkkua.

■ Kosketa haluamasi jatkokypsennystehon numeroa niin pitkään, että laitteesta kuuluu merkkiääni ja keittoalueen näytössä näkyvän jatkokypsennystehon viereen oikealle syttyy merkkivalo.

Kun alkukiehutusvaihe on ohi, jatkokypsennystehon oikealla puolella näkyvä merkkivalo sammuu.

Jos olet ohjelmoinut keittoalueisiin laajennetut tehot (ks. kappaletta "Ohjelmointi"), kirjain 8 näkyy vuorotellen jatkokypsennystehon kanssa, kunnes alkukiehutusvaihe on päättynyt.

Jos muutat jatkokypsennystehoa, alkukiehutusautomatiikka peruuntuu.

Kytkeminen pois päältä

Voit halutessasi kytkeä alkukiehutusvaiheen pois päältä ennen aikojaan.

■ Kosketa lyhyesti haluamasi keittoalueen valitsinta.

Keittoalueen näyttö alkaa vilkkua.

Kosketa valitsemasi jatkokypsennystehon numeroa niin pitkään, että merkkivalo tai kirjain R sammuvat; tai valitse vain jo-kin toinen teho.

Jatkokypsennysteho* Alkukiehutusaika minuuttia ja sekuntia (n.)
1 0:15
1. 0:15
2 0:15
2. 0:15
3 0:25
3. 0:25
4 0:50
4. 0:50
5 2:00
5. 5:50
6 5:50
6. 2:50
7 2:50
7. 2:50
8 2:50
8. 2:50
9	-

* Jatkokypsennystehot, joiden jäljessä näkyy piste, ovat käytössä vain jos olet ohjelmoinut laajennetut tehot (ks. kappa-letta "Ohjelmointi").

Booster-toiminto

Induktioalueissa on joko tavallinen booster-toiminto tai TwinBooster-toiminto (ks. "Laitteen osat").

Booster-toiminnolla voit nostaa keittoalueen tehoa hetkellisesti keittääksesi suuria määriä nopeasti, esim. vettä pastan keittämistä varten. Kun kytket booster-toiminnon päälle, kyseiset keittoalueet toimivat seuraavan 15 minuutin ajan erityisen suurella teholla.

Voit käyttää booster-toimintoa samanaikaisesti vain kahdella keittoalueella, jommallakummalla oikeanpuoleisella ja jommal-lakummalla vasemmanpuoleisella keittoalueella.

Jos kytket booster-toiminnon päälle, kun

- et ole vielä valinnut mitään tehoa, keittoalue jää automaattisesti teholle 9, kun booster-toiminto on päättynyt tai jos kytket booster-toiminnon pois päältä ennenaikaisesti.

- olet valinnut jonkin tehon, keittoalue palaa valitsemallesi teholle automaattisesti, kun booster-toiminto on päättynyt tai jos kytket booster-toiminnon pois päältä ennenaikaisesti.

Jos nostat valmistusastian pois induktioalueelta booster-toi-minnon aikana, toiminto keskeytyy. Se jatkaa toimintaansa, jos asetat valmistusastian takaisin induktioalueelle 3 minuutin kuluessa keskeyttämisestä.

Jotta keittotaso pystyy tuottamaan tarvittavan booster-tehon, sen parina toimivan keittoalueen teho alenee booster-toimin-non ajaksi. Keittotason keittoalueista aina kaksi toimii keskenään pareina seuraavan kuvan osoittamalla tavalla.

Esimerkki:

Kun kytket päälle toiminnon "Booster"/"TwinBooster teho 1" jollekin keittoalueelle, kyseisen keittoalueen parina toimivalle keittoalueelle tapahtuu seuraavaa:

• jos alkukiehutusautomatiikka on käytössä, se kytkeytyy pois päältä.
• jos keittoalue on käytössä teholla 9, sen teho alenee keitto-alueen parina toimivan keittoalueen booster-toiminnon ajaksi.

Kun kytket päälle toiminnon "TwinBooster teho 2", keittoalueen parina toimiva keittoalue kytkeytyy kokonaan pois päältä.

Booster-toiminnon kytkeminen päälle

■ Kosketa kyseisen keittoalueen valitsinta.
■ Valitse halutessasi keittoalueen teho.
■ Kosketa hipaisukytkintä B I/II.

Booster-toiminnon merkkivalo syttyy ja keittoalueen näytössä alkaa vilkkua merkki „.

Muutaman sekunnin kuluttua merkki „ lakkaa vilkkumasta ja merkkivalo sammuu.

TwinBoosterin kytkeminen päälle

Teho 1

■ Kosketa kyseisen keittoalueen valitsinta.
■ Valitse halutessasi keittoalueen teho.
■ Kosketa hipaisukytkintä B I/II.

Booster-toiminnon merkkivalo syttyy ja keittoalueen näytössä alkaa vilkkua merkki, Muutaman sekunnin kuluttua merkki, lakkaa vilkkumasta ja merkkivalo sammu.

Teho 2

■ Kosketa kyseisen keittoalueen valitsinta.
■ Valitse halutessasi keittoalueen teho.
■ Kosketa kaksi kertaa hipaisukytkintä B I/II.

Booster-toiminnon merkkivalo syttyy ja keittoalueen näytössä alkaa vilkkua merkki „. Muutaman sekunnin kuluttua merkki „lakkaa vilkkumasta ja merkkivalo sammuu.

Booster-/TwinBooster-toiminnon kytkeminen pois päältä

■ Kosketa kyseisen keittoalueen valitsinta.
■ Kosketa hipaisukytkintä B I/II niin monta kertaa, että booster-toiminnon merkkivalo sammuu ja keittoalueen näytössä näkyy vain valitsemasi teho.

tai

■ Kosketa kyseisen keittoalueen valitsinta.
■ Valitse jokin toinen teho.

Lämpimänäpito-toiminto

Kaikissa keittoalueissa on lämpimänäpito-toiminto. Toiminto "h" on tehojen "0" ja "1" välissä.

Kun kytket lämpimänäpito-toiminnon päälle, keittoalue kytkey- tyy pois päältä viimeistään kahden tunnin kuluttua.

Lämpimänäpito-toiminto on tarkoitettu juuri valmistuneen, vielä kuuman ruuan lämpimänäpitoon. Sitä ei saa käyttää kylmien ruokien uudelleen lämmittämiseen!

Lämpimänäpito-toiminnon valinta

■ Kosketa kyseisen keittoalueen valitsinta.
■ Kosketa numeroasteikkoa tehojen "0" ja "1" välistä.

Keittoalueen näytössä näkyy "h".

Neuvoja

Säilytä ruuat lämpimänä niiden omissa valmistusastioissa (kattilassa/pannussa). Peitä valmistusastia kannella lämpi-mänäpidon aikana.

Lämpimänäpidon aikana ruokaa ei tarvitse sekoittaa.

Ruuan ravintoarvo alkaa heiketä heti elintarvikkeiden valmistamisen yhteydessä, ja heikkeneminen jatkuu lämpimänäpidon aikana. Mitä kauemmin pidät ruokaa lämpimänä, sitä heikommaksi sen ravintoarvo käy. Pidä siksi lämpimänäpitojak-sot mahdollisimman lyhyinä.

Kytkeminen pois päältä ja jälkilämmön osoitin

Keittoalueen kytkeminen pois päältä

■ Kosketa haluamasi keittoalueen valitsinta kaksi kertaa.

Keittoalueen näytössä vilkkuu muutaman sekunnin ajan 0. Jos keittoalue on vielä kuuma, näyttöön ilmestyy hetken kuluttua jälkilämmön osoitin.

Koko keittotason kytkeminen pois päältä

■ Kosketa virtakytkintä ①.

Nyt kaikki keittotason keittoalueet on kytketty pois päältä. Samalla vielä kuumien keittoalueiden näyttöön ilmestyy jälki-lämmön osoitin.

Jälkilämmön osoittimet

Jälkilämmön osoittimen palkit sammuvat yksi kerrallaan sitä mukaa kuin keittoalue jäähtyy. Viimeinen palkki sammuu vasta, kun keittoalueeseen on täysin turvallista koskea.

Kun jälkilämmön osoittimet palavat, älä koske keittoaluei- siin äläkä aseta niiden päälle mitään kuumuudelle herkkää tavaraa.

Palovamman ja tulipalon vaara!

Energiansäästövihjeitä

- Käytä mahdollisuuksien mukaan kannellisia kattiloita ja pannuja. Näin lämpö ei pääse karkuun.

• Valitse pienille ruokamäärille pienempi astia. Pieni kattila vie vähemmän sähköä kuin suuri, vajaasti täytetty kattila.
• Käytä kypsentämiseen mahdollisimman vähän vettä.
• Säädä keittoalueen tehoa ajoissa pienemmälle kiehauttamisen tai paistolämpötilan saavuttamisen jälkeen.
• Voit lyhentää kypsennysaikoja huomattavasti, kun käytät painekattilaa.

Kun haluat käyttää aikakytkintä, keittotason täytyy olla kytket- tynä päälle.

Voit käyttää aikakytkintä kahteen tarkoitukseen:

• hälytyskellona munakellon tapaan
• kytkemään keittoalueen automaattisesti pois päältä.

Voit valita aikakytkimen ajan 1 minuutista (01) 9 tuntiin (9h) saakka.

Alle 100 minuutin ajat (99 minuuttiin saakka) valitaan minuutteina ja ne näkyvät aikakytkimen näytössä minuutteina.

Esimerkki:

Jos valitset 99 minuuttia pitemmän ajan, aikakytkimen näytöön on valittava tunnit (h). Tällöin voit asettaa ajan puolen tunnin askelluksin. Luvun perässä näkyvä piste osoittaa puolituntisia.

Esimerkki (2 h 30 min):

Kun asettamasi aika on kulunut, aikakytkimen näytössä näkyy aika 00 ja laitteesta kuuluu merkkiääni muutaman sekunnin ajan. Voit vaientaa merkkiäänen koskettamalla aikakytkimen valitsinta ⏻.

Hälytyskellon käyttö

Ajan asettaminen

Minuutit

Esimerkki: Haluat asettaa hälytyskellon ajaksi 15 minuuttia.

■ Kytke tarvittaessa keittotaso päälle.
■ Kosketa aikakytkimen valitsinta ⏻.

Aikakytkimen näytössä näkyy 00, oikeanpuoleinen 0 vilkkuu.

Aseta ensin kymmenet minuutit, sitten yksittäiset minuutit.

■ Kosketa haluamaasi kymmentä minuuttia vastaavaa numeroa (esimerkissä 1) numeroasteikosta.

Aikakytkimen näyttö muuttuu, oikealla vilkkuu 1.

■ Kosketa haluamaasi minuutin lukua vastaavaa numeroa (esimerkissä 5) numeroasteikosta.

Aikakytkimen näyttö muuttuu, aiemmin valitsemasi numero 1 siirtyy vasemmalle ja oikealla näkyy 5.

Hälytyskello käynnistyy ja alkaa laskea aikaa taaksepäin.

Tunnit

Aseta täydet tunnit koskettamalla haluamaasi tunnin numeroa numeroasteikosta.

Puolituntiset voit valita koskettamalla kahden vierekkäisen numeron välissä olevaa aluetta.

Esimerkki: Haluat asettaa ajaksi 2 tuntia 30 minuuttia:

■ Kytke tarvittaessa keittotaso päälle.
■ Kosketa aikakytkimen valitsinta ⏻.

Aikakytkimen näytössä näkyy 00, oikeanpuoleinen 0 vilkkuu.

■ Kosketa tuntien valitsinta h, jolloin aikakytkimen näyttö vaihtuu tunneiksi.

■ Kosketa numeroasteikkoa numeroiden 2 ja 3 välistä.

Muutaman sekunnin kuluttua aikakytkimen näyttö lakkaa vilkkumasta. Hälytyskello käynnistyy ja alkaa laskea aikaa taaksepäin.

Asetetun ajan muuttaminen

■ Kosketa aikakytkimen valitsinta ⏻.
■ Muuta haluamasi aika edellä kuvatulla tavalla.

Ajan poistaminen

■ Kosketa aikakytkimen valitsinta ⏻ kaksi kertaa.

Aikakytkimen näyttöön ilmestyy aika 00.

Keittoalueen kytkeminen pois päältä automaattisesti

Voit asettaa ajan, jonka jälkeen keittoalue kytkeytyy pois päältä automaattisesti.

Voit asettaa ajan erikseen kaikille haluamillesi keittoalueille.

Jos asettamasi aika on pidempi kuin sallittu enimmäiskäyttöaika, turvakatkaisin kytkee keittoalueen pois päältä automaattisesti kun sallittu enimmäiskäyttöaika on kulunut (ks. kyseistä kappaletta).

■ Valitse ensin haluamasi keittoalueen teho.
■ Kosketa aikakytkimen valitsinta ⏻ niin usein, että haluamasi keittoalueen merkkivalo vilkkuu keittoalueen näytössä.

Jos olet kytkenyt päälle useita keittoalueita, näiden keitto-alueiden merkkivalot alkavat vilkkua myötäpäivään kulkevassa järjestyksessä alkaen edestä vasemmalta.

■ Valitse haluamasi aika.

Asettamasi aika alkaa kulua taaksepäin minuutti kerrallaan. Aikakytkimen näytöstä voit seurata jäljellä olevan ajan kulu-mista ja muuttaa aikaa milloin tahansa.

Jos haluat ajastaa muutkin keittoalueet kytkeytymään auto-maattisesti pois päältä, toimi samalla tavalla.

Jos olet ajastanut eri keittoalueille eripituisia aikoja, vain lyhin aika on näkyvissä ja kyseisen keittoalueen merkkivalo vilkkuu. Muiden keittoalueiden merkkivalot palavat yhtäjaksoisesti. Jos haluat tarkistaa muiden keittoalueiden jäljellä olevat ajat, kos-keta aikakytkimen valitsinta ⏻ niin kauan, että haluamasi keittoalueen merkkivalo vilkkuu.

Aikatoimintojen käyttö samanaikaisesti

Voit ajastaa keittoalueet kytkeytymään automaattisesti pois päältä ja silti käyttää hälytyskellotoimintoa samanaikaisesti.

Kun olet ajastanut yhden tai useamman keittoalueen ja haluat käyttää samanaikaisesti hälytyskellotoimintoa:

Kosketa aikakytkimen valitsinta ⏻ niin monta kertaa, että ajastettujen keittoalueiden merkkivalot palavat yhtäjaksoisesti ja aikakytkimen näytössä näkyy 00.

Kun olet asettanut hälytyskelloajan ja haluat ajastaa samanai-kaisesti yhden tai useamman keittoalueen:

Kosketa aikakytkimen valitsinta ⏻ niin monta kertaa, että haluamasi keittoalueen merkkivalo vilkkuu.

Hetken kuluttua viimeisen asetuksen valinnasta aikakytkimen näyttö siirtyy osoittamaan toimintoa, jolla on lyhin jäljellä oleva aika.

Jos haluat tarkistaa muiden taustalla toimivien toimintojen jäljellä olevia aikoja, kosketa aikakytkimen valitsinta ⏻ niin monta kertaa, että

- haluamasi keittoalueen merkkivalo vilkkuu (ajastetut keittoalueet).

- vain aikakytkimen näyttö vilkkuu (hälytyskello).

Muiden päällä olevien keittoalueiden ajat ja hälytysaika näkyvät myötäpäivään kulkevassa järjestyksessä, alkaen lyhimmästä jäljellä olevasta ajasta.

Turvalukitus / Käytön estävä lukitus

Keittotason turvalukitus ja käytön estävä lukitus estävät keitto-tason tai -alueiden päälle kytkemisen tai säätöjen muuttami-sen vahingossa.

Voit kytkeä turvalukituksen päälle, kun keittotaso on kytketty päälle. Tällöin voit käyttää keittotasoa vain rajoitetusti:

• Et voi muuttaa keittoalueiden tehoja etkä muuttaa aikakytkimeen ohjelmoituja aikoja.
• Voit kytkeä keittotason, keittoalueet ja aikakytkimen ainoastaan pois päältä, mutta et enää uudelleen päälle.

Käytön estävän lukituksen voit kytkeä päälle, kun keittotaso on pois päältä. Tällöin et voi kytkeä keittotasoa päälle etkä käyttää aikakytkintä.

Keittotaso on ohjelmoitu siten, että käytön estävä lukitus täytyy aktivoida manuaalisesti.

Voit muuttaa asetusta niin, että käytön estävä lukitus aktivoituu automaattisesti 5 minuutin kuluttua siitä, kun keittoalue on kytkeytynyt pois päältä (ks. kohta "Ohjelmointi"), mikäli et kytke lukitusta päälle manuaalisesti jo sitä ennen.

Jos kosketat jotain lukittua hipaisukytkintä, kun lukitus on kyt-ketty päälle, lukituksen merkkivalo syttyy ja aikakytkimen näytössä näkyy muutaman sekunnin ajan LC.

Vakioasetuksena lukitus on ohjelmoitu toimimaan kolmen sormen painalluksella. Voit muuttaa lukituksen toimimaan yhden sormen painalluksella (ks. kappaletta "Ohjelmointi").

Turvalukitus ja käytön estävä lukitus kytkeytyvät pois pääl- tä, jos huoneistossa on ollut sähkökatko.

Kytkeminen päälle

Käyttö kolmen sormen painalluksella (vakioasetus)

■ Kosketa samanaikaisesti lukituksen hipaisukytkintä 🔒 sekä molempien oikeanpuoleisten keittoalueiden valitsinta, kunnes lukituksen merkkivalo syttyy ja kirjaimet LLC tulevat näkyviin aikakytkimen näytössä.

Hetken kuluttua merkkivalo sammuu ja kirjaimet LC häviävät näytöstä.

Käyttö yhden sormen painalluksella

■ Kosketa lukituksen hipaisukytkintä 📋 niin kauan, kunnes lukituksen merkkivalo syttyy ja aikakytkimen näytössä näkyy LC.

Hetken kuluttua merkkivalo sammuu ja kirjaimet LC häviävät näytöstä.

Kytkeminen pois päältä

Käyttö kolmen sormen painalluksella (vakioasetus)

■ Kosketa samanaikaisesti lukituksen hipaisukytkintä 🔒 sekä molemman oikeanpuoleisen keittoalueen valitsinta, kunnes lukituksen merkkivalo sammuu ja kirjaimet LLC häviävät näytöstä.

Käyttö yhden sormen painalluksella

■ Kosketa lukituksen hipaisukytkintä 📋 niin kauan, kunnes lukituksen merkkivalo sammuu ja kirjaimet LC häviävät näytöstä.

Stop and Go

Keittotasossa on toiminto, joka alentaa kaikkien päälle kytkettyjen keittoalueiden tehon samanaikaisesti teholle 1. Tällöin ei keittoalueiden tehoja eikä aikakytkimen aikaa voida muuttaa, keittotason voi ainoastaan kytkeä pois päältä.

Kun kytket tämän toiminnon pois päältä, keittoalueet alkavat jälleen toimia viimeksi valitsemallasi teholla.

Jos et kytke toimintoa pois päältä, keittotaso kytkeytyy auto-maattisesti pois päältä tunnin kuluttua.

Kun käytät "Stop and Go" -toimintoa

- automaattisesti pois päältä kytkeytymään ajastettujen keit-toalueiden jäljellä oleva aika pysähtyy. Kun lopetat toiminnon, myös jäljellä oleva aika alkaa jälleen kulua.

- hälytyskelloon ajastettu aika jatkaa edelleen kulumistaan.

Kytkeminen päälle

■ Kosketa hipaisukytkintä II/▶.

Päälle kytkettyjen keittoalueiden teho laskee alimmalle teholle 1.

Kytkeminen pois päältä

■ Kosketa hipaisukytkintä II/▶.

Päälle kytketyt keittoalueet alkavat nyt jälleen toimia alun perin valitsemallasi teholla.

Turvakatkaisu

Kun käyttöaika on liian pitkä

Jos jokin keittoalue on päällä epätavallisen pitkän ajan (ks. taulukkoa) ilman, että tehoa muutetaan, se kytkeytyy auto-maattisesti pois päältä ja jälkilämmön osoitin tulee näkyviin.

Voit ottaa pois päältä kytkeytyneen keittoalueen uudelleen käyttöön kytkemällä sen päälle tavalliseen tapaan.

Teho* Enimmäiskäyttöaika tunteina
h	2
1/1. 10
2/2. 5
3/3. 5
4/4. 4
5/5. 3
6/6. 2
7/7. 2
8/8. 2
9	1

* Tehot, joiden jäljessä näkyy piste, ovat käytössä vain jos olet ohjelmoinut laajennetut tehot (ks. kappaletta "Ohjel- mointi").

Kun hipaisukytkimet peittyvät

Keittotaso kytkeytyy automaattisesti pois päältä, jos yksi tai useampia hipaisukytkimiä on peitettynä yli 10 sekunnin ajan, esim. sormella, ylikiehuneella ruoalla tai päälle asetetulla esi-neellä.

Aikakytkimen näytössä vilkkuu kirjain F. Samalla laitteesta kuuluu merkkiääni 30 sekunnin välein (enintään 10 minuutin ajan).

■ Puhdista hipaisukytkin tai poista sen päälle asetettu esine.

Tällöin merkkiääni lakkaa kuulumasta ja kirjain F sammuu. Nyt voit taas käyttää keittotasoa normaalisti.

Ylikuumenemissuoja

Kaikissa induktiokäämeissä ja keittotason jäähdytysvastuk- sessa on ylikuumenemissuoja. Jos induktiokäämi tai jäähdy- tysvastus kuumenee liikaa, ylikuumenemissuoja aiheuttaa jon- kin seuraavista toiminnoista:

Induktiokäämi

• Jos booster-toiminto on kytketty päälle, se keskeytyy.
• Valitsemasi teho alenee.
• Keittoalue kytkeytyy automaattisesti pois päältä. Aikakytkimen näytössä vilkkuu "FE" vuorotellen numeron "44" kanssa.

Kun virheilmoitus on hävinnyt näytöltä, voit jälleen käyttää keittoaluetta tavalliseen tapaan.

Jäähdytysvastus

• Jos booster-toiminto on kytketty päälle, se keskeytyy.
• Valitsemasi teho alenee.
• Keittoalueet kytkeytyvät automaattisesti pois päältä.

Voit käyttää keittoalueita tavalliseen tapaan vasta, kun jäähdy- tysvastus on jäähtynyt tarpeeksi.

Ylikuumenemissuoja saattaa kytkeytyä päälle, jos

• kuumennat valmistusastiaa liian kauan tyhjänä.
• kuumennat rasvaa tai öljyä käyttämällä suurinta mahdollista tehoa.
  – induktiotason alapuolella ei ole riittävän hyvä ilmanvaihto.
• kytket kuuman keittoalueen takaisin päälle sähkökatkon jälkeen.

Jos ylikuumenemissuoja laukeaa uudelleen, vaikka olet pois-tanut häiriön aiheuttaneen syyn, ota yhteys valtuutettuun huol-toliikkeeseen.

⚠️ Älä koskaan käytä laitteen puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun.

Puhdista koko laite jokaisen käyttökerran jälkeen. Anna laitteen kuitenkin jäähtyä ennen puhdistusta.

Kuivaa laite huolellisesti aina puhdistuksen jälkeen, niin siihen ei pääse muodostumaan kalkkikertymiä.

Jotteivät laitteen pinnat vaurioidu, vältä käyttämästä pin-tojen puhdistukseen

• käsiastianpesuainetta,
• soodaa, alkalia, ammoniakkia, happoa tai klooria sisältäviä puhdistusaineita,
  – kalkkia irrottavia puhdistusaineita,
• tahran- tai ruosteenpoistoainetta,
• hankaavia puhdistusaineita, kuten hankausjauheita ja -nes-teitä tai hankauskiviä,
  – liuottimia sisältäviä puhdistusaineita,
• koneastianpesuaineita,
• grillin- tai uuninpuhdistusaineita,
• lasinpesuaineita,
• hankaavia kovia harjoja ja pesusieniä (esim. karhunkieliä) tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäämiä,
• ihmesieniä (taikasieniä),
• teräviä esineitä (jotteivät keittotason kehyksen ja työtason väliset tiivisteet vahingoittuisi).

Älä käytä keraamisen pinnan puhdistamiseen käsiastianpesuaineita. Käsiastianpesuaine ei poista kaikkia likaantumia ja jäämiä keraamiselta pinnalta. Lisäksi astianpesuai- neesta jää lasiin sinertäviä läikkiä. Näitä värjääntymiä on myöhemmin mahdotonta poistaa.

Puhdista siksi keraaminen taso säännöllisesti keraamisen tason puhdistukseen tarkoitetulla puhdistusaineella.

Poista karkea lika kostealla liinalla, kiinnitarttunut lika puhdistuskaapimen avulla.

Puhdista lopuksi keittotaso Mielen keraamisten tasojen ja teräspintojen puhdistusaineella (ks. kohtaa "Erikseen ostettavat lisävarusteet") tai muilla kaupoista saatavilla keraamisten tasojen puhdistusaineilla. Käytä tähän talouspaperia tai puhdasta liinaa. Älä levitä puhdistusainetta kuumalle pinnalle, sillä siitä voi jäädä läikkiä tasoon. Noudata puhdistusaineen valmistajan ohjeita.

Pyyhi keittotaso lopuksi märällä ja kuivaa se. Poista kaikki puhdistusaineen jäämät huolellisesti pois tason pinnalta. Muutoin jäämät palavat kiinni seuraavilla käyttökerroilla ja vahingoittavat laitteen lasipintaa.

Keraamisten tasojen ja teräspintojen puhdistukseen tarkoite-tulla puhdistusaineella saat poistettua kalkin, veden ja alu-miinijäämien aiheuttamat (metallinhohtoiset) tahrat.

Jos kuumalle keittotasolle joutuu sokeria, muovia tai alu-miinifoliota, kytke laite välittömästi pois päältä. Kaavi keitto-alueelle joutuneet aineet heti pois puhdistuskaapimen avulla tason ollessa vielä kuuma. Varo, ettet polta itseäsi!

Kun keittotaso on jäähtynyt, puhdista se vielä huolellisesti edellä kuvatulla tavalla.

Voit itse muuttaa keittotasosi toimintoja ohjelmoimalla niitä uudelleen (ks. oheista taulukkoa). Voit muuttaa useita asetuksia peräjälkeen.

Kun olet siirtynyt ohjelmointitilaan, aikakytkimen näyttöön ilmestyvät kirjain P (ohjelma) ja 5 (ohjelman tila); keittotasoissa, joissa on kolme keittoaluetta, taakse vasemmalle syttyy ylimääräinen merkkivalo.

Ohjelman numero näkyy edessä vasemmalla ja takana vasemmalla olevien keittoalueiden näytössä. Esimerkki:

Ohjelma 03 = edessä vasemmalla 0, takana vasemmalla 3 Ohjelma 14 = edessä vasemmalla 1, takana vasemmalla 4

Ohjelmoinnin tila näkyy edessä oikealla olevan keittoalueen näytössä.

Kun poistut ohjelmointitilasta, laite tallentaa asetukset auto-maattisesti reset-toiminnolla. Toiminto on päättynyt, kun virtakytkimen ① merkkivalo syttyy hetkeksi.

Kytke keittotaso päälle vasta kun reset-toiminto on päättynyt.

Ohjelmointitilaan siirtyminen

■ Kun keittotaso on vielä poissa päältä, kosketa samanaikai- sesti virtakytkintä ① ja hipaisukytkintä 🏻 niin kauan, että lukituksen merkkivalo alkaa vilkkua.

Ohjelman valitseminen

■ Valitse ohjelman numeron jälkimmäinen luku koskettamalla takana vasemmalla olevan keittoalueen valitsinta ja valitse sitten haluamasi numero numeroasteikosta.
■ Valitse ohjelman numeron etumainen luku koskettamalla edessä vasemmalla olevan keittoalueen valitsinta ja valitse sitten haluamasi numero numeroasteikosta.

Ohjelmointitilan valitseminen

■ Kosketa edessä oikealla olevan keittoalueen valitsinta ja valitse sitten haluamasi numero numeroasteikosta.

Asetusten tallentaminen

■ Paina virtakytkintä ①, kunnes kaikki merkkivalot sammuvat.

Ohjelmoinnista poistuminen muutoksia tallentamatta

■ Paina hipaisukytkintä 🔒 niin pitkään, että kaikki merkkivalot sammuvat.

Ohjelma* Ohjelmoin	titila**	Asetus
P 0 0 Messutoiminto ja te dasasetuksiin palautus	S 0 Messutoiminto käytössä (kun kytket keittotason päälle, ai- kakytkimen näytössä näkyy "dE" muutaman sekunnin ajan)S 1 Messutoiminto ei käytössä tehdasasetuksiin
P 0 2 Tehonvalitsimien laajennetut tehot	S 0 S 1 17 tehoa	9 tehoa (1, 2, 3 ... 9)(1, 1., 2, 2., 3 ... 9)Tämän seurauksena: Alkukuumennusautomatiikan merkkinä näytössä vilkkuu vuoro- tellen kirjain R ja jatkokypsennys- teho.
P 0 3 Induktion merkkiäärs jos kattila puuttuu tai on väärää materiaalia	S 0 S 1 hiljainen S 2 keskitaso S 3 kova	ei käytössä
P 0 4 Kuittausääni, kun pa nat hipaisukytkintä	S 0 ei käytössä S 1 hiljainen S 2 keskitaso S 3 kova	keskitaso
P 0 5 Aikakytkimen merk ääni	S 0 ei käytössä S 1 hiljainen, S 2 keskitaso, kesto 10 s S 3 kova, kesto 10 s	keskitaso, kesto 10 s kesto 10 s

* Ohjelmat/ohjelmointitilat, joita ei ole lueteltu, eivät ole käytössä.
** Tehdasasetuksena valittu ohjelmointitila on merkitty lihavoituna.

Ohjelma* Ohjelmoin	- titila**	Asetus
P 06 Turvalukitus	S 0S 1	Lukitus yhdellä kytkimellä Lukitus kolmella kytkimellä: lukituskytkin ja molempien oikeanpuoleisten keittoalueiden valitsin
P 07 Käytön estävä lukitus	S 0S 1 Lukitus kytkeytyy päälle auto - maattisesti, mutta se voidaan myös kytkeä päälle käsin	Lukitus kytketään päälle aina käsin
P 0 8 Alkukuumennusautoma-tiikka	S 0 ei käytössäS 1 käytössä
P 1 0 Miele@home- vain Miele@home -yh-teensopivat laitteet, joihin on asennettu lisävarus-teena lähetinmoduuli -	S 0 ei käytössäS 1 uloskirjautunutS 2 sisäänkirjautunut
P 1 5 Merkkiääni, kun hi-paisukytkimet peittyvät	S 0 ei käytössäS 1 käytössä
P 1 6 Hipaisukytkimien reagoi tinopeus	S 0 hidasS 1 normaaliS 2 nopea

* Ohjelmat, joita ei ole lueteltu, eivät ole käytössä.
** Tehdasasetuksena valittu tila on merkitty lihavoituna.

Useimmat laitteen päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Säästät aikaa ja rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle.

Seuraavan taulukon tarkoituksena on auttaa sinua löytämään ja poistamaan häi- riön mahdollinen syy. Ota kuitenkin huomioon seuraava:

⚠️ Sähkölaitteita saa korjata vain sähköalan ammattilainen. Asiattomista kor- jauksista voi aiheutua vaaratilanteita laitteen käyttäjälle.

Ongelma Syy Toimenpide
Keittotaso tai keitto-alueet eivät kytkeydy päälle.	Laitteen sulake on lauennut.	Palauta sulake toimintakun-toon (tarkista sulakekoko arvokilvestä).
	Laitteessa saattaa olla tek-ninen häiriö.	Irrota laite sähköverkosta noin minuutin ajaksi jollain seuraavista tavoista:– kytke automaattisulake pois päältä tai kierrä su-lake kokonaan irti sulake-taulusta tai– kytke vikavirtasuojakytkin pois päältä.Ellei laite kytkeydy päälle vielä sittenkään, kun kytket sulakkeen/vikavirtasuojakyt-kimen takaisin päälle, ota yhteyttä sähköalan ammat-tilaiseen tai valtuutettuun Miele-huoltoon.Käryn muodostuminen vä-henee seuraavilla käyttö- kerroilla ja loppuu vähitel- len kokonaan.
Kun käytät uutta keit-totasoa ensimmäistä kertaa, siitä muodos-tuu hajua ja höyryä.
Käyttämäsi keitto- alueen näyttöruudus- sa alkaa vilkkua merk- ki ü vuorotellen valit- semasi tehon nume- ron kanssa.	Keittoalueella ei ole astiaa tai astia on vääränlaista materiaalia.	Käytä oikeanlaista astiaa (ks. kappaletta "Valmis- tusastiat")
Kun kytket keittotason päälle, aikakytkimen näytössä näkyy "LC" muutaman sekunnin ajan.	Käytön estävä turvalukitus on kytketty päälle.	Poista käytön estävä luki- tus käytöstä (ks. kappalet- ta "Turvalukitus / Käytön estävä lukitus").
Kun kytket keittotason päälle, aikakytkimen näytössä näkyy "dE" muutaman sekunnin ajan. Keittoalueet eivät läm- pene.	Laite on messutoimintoti- lassa.	Poista messutoiminto käy- töstä (ks. kappaletta "Ohjelmointi").
Keittoalue tai koko keittotaso kytkeytyy itsestään pois päältä.	Olet käyttänyt keittoaluetta liian kauan.	Voit ottaa keittoalueen heti uudelleen käyttöön (ks. kappaletta "Turvakatkai- su").
	Ylikuumenemissuoja on lauennut.	Ks. kappaletta "Ylikuu- menemissuoja".
Booster-toiminto kyt- keytyy itsestään pois päältä liian aikaisin.	Ylikuumenemissuoja on lauennut.	Ks. kappaletta "Ylikuu- menemissuoja".
Keittotaso ei toimi va- litsemallasi teholla tarpeeksi tehokkaasti.
Valitsemasi keitto-alueen teho 9 alenee it-sestään, kun valitset keittoalueen parina toi-mivalle keitto- tai pais-toalueelle myös tehon 9 samanaikaisesti.	Kun käytät pareina toi-mivia keittoalueita sa-manaikaisesti teholla 9, keittoalueiden nimellis-kokonaisteho saattaa ylittyä.
Laite kytkeytyy pois päältä käytön aikana ja aikakytkimen näyttöön ilmestyy kirjain F.	Yksi tai useampia hi-paisukytkimiä on ollut peitettynä, esim. sor-mella, ylikiehuneella ruoalla tai päälle asete-tulla esineellä.	Puhdista ohjaustaulu tai pois-ta sen päälle asetetut esineet (ks. kappaletta "Turvakatkai-su").
Alkukuumennusauto-matiikkaa käyttäessäsi keittoastian sisältö ei ala kiehua.	Keität kerralla tavallista suuremman määrän ruokaa.	Jatka kiehutusta suurimmalla teholla ja säädä tehoa sitten käsin pienemmälle.
	Valmistusastia johtaa huonosti lämpöä.
Jäähdytyspuhallin jat-kaa käyntiään, vaikka olet kytkenyt keitto-tason pois päältä.	Jäähdytyspuhallin jat-kaa toimintaansa, kun-nes keittotaso on jääh- tynyt tarpeeksi, ja kyt-keytyy sitten pois päältä automaattisesti.
Hipaisukytkimet rea-goivat kosketukseenjoko liian herkästi tailiian hitaasti.	Hipaisukytkimien tun-nistimien herkkyys onmuuttunut.	Varmista ensin, ettei keittotasoonosu suoraa valoa (auringonvaloatai keinovaloa). Keittotason ympäristö ei saa toisaalta ollamyöskään liian pimeä.Tarkista myös, etteivät koko keit-totaso ja hipaisukytkimet olepeittyneet. Nosta kaikki keittoas-tiat keittotasolta ja puhdista keit-totaso tarvittaessa.Irrota keittotaso kokonaan säh-köverkosta noin minuutin ajaksi(esim. irrottamalla sulake).Mikäli ongelma ei kuitenkaanpoistu, ota yhteys lähimpäänMiele-huoltoon.
Aikakytkimen näytössä vilkkuu FE vuoro-tellen jonkin numeron kanssa.
FE 44 Ylikuumenemissuojaon lauennut.	Ks. kappaletta "Ylikuumenemis-suoja".
FE 47 Jäähdytyspuhallinn tukkeutunut tai rikki.	Tarkista, onko jäähdytyspuhaltimen tukkinut jokin esine, esim.alla olevassa vetolaatikossa ollutveitsi tai haarukka, ja poista esi-ne.Jos virheilmoitus näkyy tästähuolimatta, ota yhteys valtuutet-tuun Miele-huoltoliikkeeseen.
FE 48
Muut virheilmoituksetFE..	Elektroniikan toimintahäiriö.	Irrota keittotaso kokonaan säh-köverkosta noin minuutin ajaksi(esim. irrottamalla sulake).Jos häiriö toistuu, kun liität keit-totason takaisin sähköverkoon,ota yhteys valtuutettuunMiele-huoltoliikkeeseen.

Miele on kehittänyt laajan valikoiman lisävarusteita sekä puhdistus- ja hoitotuotteita, jotka on sovitettu Mielen laitteisiin optimaalisella tavalla.

Kätevimmin voit tilata näitä tuotteita Mielen verkkokaupasta:

Voit hankkia tuotteita myös Miele-huollosta (katso tämän käyt-töohjeen takakansi) tai Miele-kauppiaaltasi.

Keitto-/paistoastiat

Mielen valikoimiin kuuluu laaja valikoima keitto- ja paistoastioi-ta. Valmistusastioiden toiminnallisuus ja mitoitus on suunnitel-tu sopimaan täydellisesti Mielen laitteisiin.

Tarkempia tietoja yksittäisistä tuotteista löydät Mielen verk- kosivuilta.

Erikokoiset kattilat ja padat

Kannellinen haudutuspannu

Tarttumattomalla pinnalla käsitelty pannu

Wok-pannu

Yleispannu

Hoito- ja puhdistustuotteet

Keraamisten tasojen ja teräspintojen puhdistusaine 250 ml

Poistaa pinttyneitä likaantumia, kalkkitahroja ja alumiinijäämiä.

Mikrokuituliina

Sormenjälkien ja kevyiden tahrojen pyyhkimiseen.

Miele@home -järjestelmä

Miele@home-järjestelmän kanssa yhteensopivat kodinkoneet välittävät tietoja Miele@home-näyttölaitteisiin kotisi 230 V:n sähköverkon kautta, jolloin kotisi sähkökaapelit toimivat sa-malla tiedonsiirtokaapeleina (Powerline-tekniikka).

Tiettyjen järjestelmän kanssa yhteensopivien SuperVision-kodinkoneiden näyttöruutua voidaan käyttää myös muiden kodinkoneiden tietojen näyttämiseen. Keittotason osalta näytetään seuraavia tietoja: päällä, pois päältä, toimintahäiriö.

Kannettavalla tietokoneella tai iPod* / iPhone* -laitteella (mo- biililaitteet) voit vastaanottaa Miele@home Gateway -keskuk- sen kautta ja kotiverkkosi kantoalueella kodinkoneiden toimin- tatilaan liittyviä tietoja sekä antaa kodinkoneille tiettyjä ohjaus- komentoja.

Keittotasosta voidaan näyttää esim. seuraavia tietoja: jokaisen keittoalueen valittu teho, hälytysaika sekä jokaisen keitto-alueen pois päältä kytkeytymisaika. Ohjauskomennoista käytettävissä on vain "kytke keittotaso pois päältä".

* iPod ja iPhone ovat Apple Inc:n rekisteröityjä tavaramerkkejä.

Con@ctivity tarkoittaa tiedonvälitysyhteyttä keittotason ja lie-situulettimen välillä. Liesituuletin toimii automaattisesti sen mukaan, miten keittotasoa käytetään.

Keittotaso välittää liesituulettimelle tietoa omasta toimintatilastaan kotisi sähköverkon kautta.

Jotta voisit hyödyntää näitä mahdollisuuksia, keittotasosi täytyy varustaa lähetinmoduulilla.

Tarkempia tietoja Miele@home-järjestelmästä löydät Internetistä osoitteesta www.miele.de.

XKM 2100 KM

Lähetinmoduuli, joka sisältää asennustarvikkeet Miele-keittotasoja varten.

XGW 2000

Miele@home Gateway

Gateway-keskus toimii siltana kodinkoneiden Powerline-teknikkan ja kotiverkkosi välillä.

Miele@home

① Järjestelmän kanssa yhteensopivia kodinkoneita (esim.)
② Lähetinmoduuli
③ SuperVision-kodinkone
④ Sähköverkko (Powerline)
⑤ Miele@home Gateway
⑥ Reititin (WLAN)

Järjestelmään voidaan liittää

⑦ Tietokone, kannettava tietokone
⑧ iPod* tai iPhone*
⑨ Liitäntä kodin älyverkon näyttöpäätteeseen
⑩ Mahdollinen Internet-liitäntä

* iPod ja iPhone ovat Apple Inc:n rekisteröityjä tavaramerkkejä.

Con@ctivity

① Lähetinmoduuli XKM 2000 DA
② Lähetinmoduuli XKM 2100 KM
③ Sähköverkko (Powerline)

Keittotason kirjaaminen järjestelmään

Jos haluat kirjata keittotason

• Miele@home-järjestelmään, varmista ensin, että näyttölaite on kirjattuna järjestelmään (ks."Miele@home"-järjestelmän asennusohjetta).
• Con@ctivity-järjestelmään, varmista ensin, että liesituuletin on kirjattuna järjestelmään (ks."Con@ctivity"-järjestelmän asennusohjetta).
  ■ Kun keittotaso on vielä pois päältä, kosketa samanaikaisesti hipaisukytkimiä ① ja 🔒 niin kauan, että lukituksen merkkivalo alkaa vilkkua.

Kun olet siirtynyt ohjelmointitilaan, aikakytkimen näyttöön ilmestyvät kirjain P (ohjelma) ja 5 (ohjelman tila); keittotasoissa, joissa on kolme keittoaluetta, taakse vasemmalle syttyy ylimääräinen merkkivalo.

■ Kosketa edessä vasemmalla olevan keittoalueen valitsinta ja valitse sitten numero 1 numeroasteikosta. (Ohjelman 10 valitseminen).
■ Kosketa edessä oikealla olevan keittoalueen valitsinta ja valitse sitten numero 2 numeroasteikosta. (Ohjelmointitilan 2 valitseminen = kirjaaminen järjestelmään).

Kirjautuminen käynnistyy ja numero 2 vilkkuu. Kirjautuminen kestää muutaman minuutin. Kun se on päättynyt, numero 2 lakkaa vilkkumasta.

■ Tallenna asetukset painamalla virtakytkintä ①, kunnes kaikki näytöt sammuvat.
■ Toimi tämän jälkeen "Miele@home"- tai "Con@ctivity"-järjestelmän asennusohjeen mukaisesti.

Keittotason kirjaaminen ulos järjestelmästä

Jos haluat kirjata keittotason ulos Miele@home-järjestelmästä, valmistele ensin näyttölaite uloskirjaamista varten (ks."Miele@home"-järjestelmän asennusohjetta).

■ Kun keittotaso on vielä pois päältä, kosketa samanaikaisesti hipaisukytkimiä ① ja 🔒 niin kauan, että lukituksen merkkivalo alkaa vilkkua.

Kun olet siirtynyt ohjelmointitilaan, aikakytkimen näyttöön ilmestyvät kirjain P (ohjelma) ja 5 (ohjelman tila); keittotasoissa, joissa on kolme keittoaluetta, taakse vasemmalle syttyy ylimääräinen merkkivalo.

■ Kosketa edessä vasemmalla olevan keittoalueen valitsinta ja valitse sitten numero 1 numeroasteikosta. (Ohjelman 10 valitseminen).

■ Kosketa edessä oikealla olevan keittoalueen valitsinta ja valitse sitten numero 1 numeroasteikosta. (Ohjelmointitilan 1 valinta = kirjaaminen ulos järjestelmästä).

Uloskirjautuminen käynnistyy ja numero 1 vilkkuu. Uloskirjautuminen kestää muutaman minuutin. Kun se on päättynyt, numero 1 lakkaa vilkkumasta.

■ Tallenna asetukset painamalla virtakytkintä ①, kunnes kaikki näytöt sammuvat.

■ Toimi tämän jälkeen "Miele@home"- tai "Con@ctivity"-järjestelmän asennusohjeen mukaisesti.

Vain valtuutettu asentaja saa asen-taa keittotason paikalleen.

Vain valtuutettu sähköasentaja saa liittää keittotason sähköverkkoon.

Asenna keittotaso paikalleen vasta seinäkaappien ja liesituulettimen asentamisen jälkeen, niin laite ei pääse vahingoittumaan asennuksen yhteydessä.

Tarkista ehdottomasti asennuksen yhteydessä, ettei keittotason verkkoliitäntäjohto ole kosketuksissa keittotason pohjalevyyn ja ettei johtoon kohdistu minkäänlaista mekaanista rasitusta.

Noudata ehdottomasti seuraavilla si-vuilla mainittuja turvaetäisyyksiä.

Kaikki tässä asennusohjeessa annetut mitat ovat millimetrejä (mm).

Työtason pinnoitteen on oltava lii-mattu kuumuutta kestävällä (100 °C) lii-ma-aineella, jottei pinnoite irtoa tai menetä muotoaan. Seinän ja keittotason väliin tulevien listojen on oltava kuumuutta kestäviä.

Tätä laitetta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty).

Keittotasoa ei saa asentaa kylmälaitteiden, astianpesukoneen eikä pesukoneen ja kuivausrummun yläpuolelle.

Keittotason saa asentaa ainoastaan sellaisten uunien päälle, joissa on höyryn jäähdytysjärjestelmä.

Turvaetäisyys yläpuolella

Kun asennat rinnakkain useita keitto- tasoja, joiden käyttö- ja asennusoh- jeessa suositeltu vähimmäisetäisyys liesituulettimesta on erilainen, esi- merkiksi wok-kaasukeittotaso ja ke- raaminen taso, etäisyydeksi tulee valita suurin ilmoitettu etäisyys.

Laitteen ja sen yläpuolelle asennettavan liesituulettimen väliin on jätettävä liesituuletinvalmistajan suosittelema turvaväli.

Jos liesituuletinvalmistajan suosituksia ei ole käytettävissä, jätä keittotason ja helposti syttyvien materiaalien, kuten yläpuolelle ripustetun hyllyn väliseksi turvaetäisyydeksi vähintään 760 mm.

Turvaetäisyys sivuilta/takaa

Keittotason saa asentaa siten, että sen takapuolella ja toisella puolella (oikealla tai vasemmalla) on seinä tai laitetta kor-keammalle ulottuva kaluste, muut sivut on jätettävä vapaiksi (katso kuvia).

① 50 mm vähimmäisetäisyys takapuolelle keittotason upotusaukosta takaseinään.
② 50 mm vähimmäisetäisyys oikealle keittotason upotusaukon oikealta sivulta sivuseinään (esim. komero-kaappiin).
③ 50 mm vähimmäisetäisyys vasem-malle keittotason upotusaukon va-semmalta sivulta sivuseinään (esim. komerokaappiin).

Erittäin suositeltava!

Turvallisuusohjeita asentamista varten

Turvaetäisyys alapuolella

Laitteen ilmanvaihdon takaamiseksi laitteen alareunan ja laitteen alle asenne-tun uunin, välipohjan tai vetolaatikoston väliin on jätettävä vähimmäisturvaetäis-yys.

Noudata seuraavia turvaetäisyyksiä:

• keittotason alareunasta uunin yläreu-naan 15 mm.
• keittotason alareunasta välipohjan yläreunaan 15 mm.
• keittotason alareunasta vetolaatikoston pohjaan 75 mm.

Välipohja

Keittotason alle ei tarvita välipohjaa, mutta haluttaessa sen voi asentaa.

Verkkoliitäntäjohdon vetämistä varten välipohjan taakse on varattava vähintään 10 mm:n ilmarako.

Keittotason hyvän ilmankierron varmistamiseksi suosittelemme 20 mm:n ilma-rakoa.

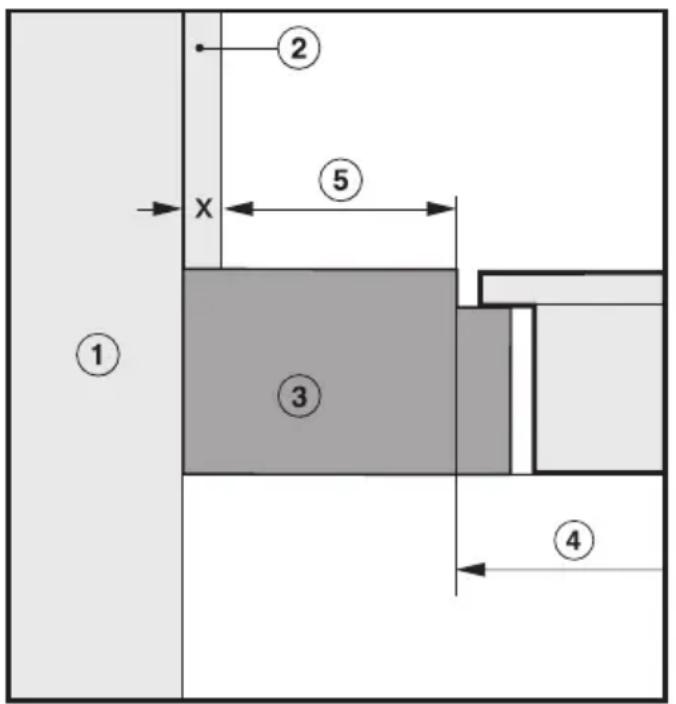

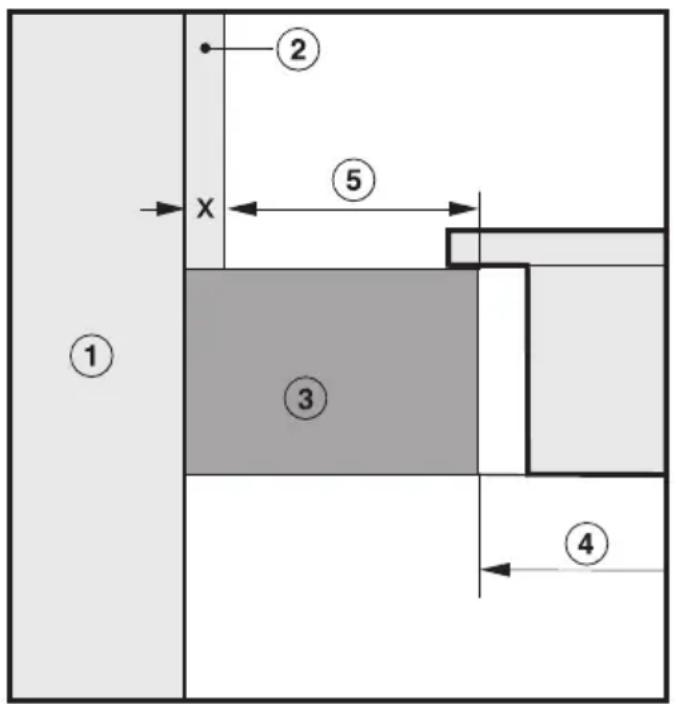

Laitteen turvaetäisyys, kun välitilan seinässä on erikoispinnoite

Jos laitteen takana olevassa välitilaseinässä on erikoispinnoite, työtasoon tehtävän upotusaukon ja seinäpinnoitteen väliin täytyy jättää riittävä turvaetäisyys, koska korkeat lämpötilat voivat vahingoittaa tai muovata seinäpinnoitetta.

Kun välitilan seinäpinnoite on puuta tai muuta palavaa materiaalia, upotusaukon ja seinäpinnoitteen välille on jätettävä 50 mm:n vähimmäisetäisyys ⑤.

Jos seinäpinnoite on palamatonta materiaalia (metallia, luonnonkiveä, keraamisia laattoja tms.), upotusaukon ja seinäpinnoitteen vähimmäisetäisyys⑤ on 50 mm vähennettynä seinäpinnoitteen paksuudella.

Esimerkki: Seinäpinnoitteen paksuus 15 mm

50 mm - 15 mm = vähimmäisetäisyys 35 mm

Huilloskeittotasot

Kehykselliset / viistetyt keittotasot

① Seinärakenne
② Seinäpinnoite

Mitta x = seinäpinnoitteen paksuus

③ Työtaso
④ Työtasoon tehty upotusaukko
④ Vähimmäisetäisyys

käytettäessä palavia materiaaleja 50 mm

käytettäessä ei-palavia materiaaleja 50 mm - mitta x

Turvallisuusohjeita asentamista varten

Kehykselliset keittotasot

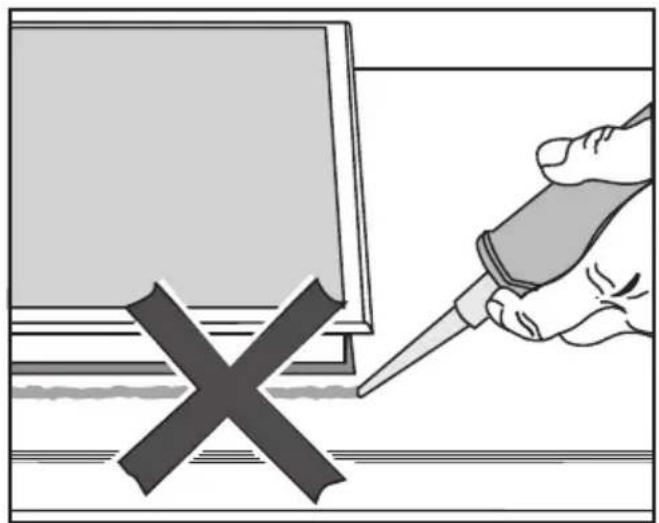

Keittotason ja työtason välinen tiiviste

Keittotason reunan alla oleva tiivistenauha toimii riittävänä tiivisteenä työtasoa vasten.

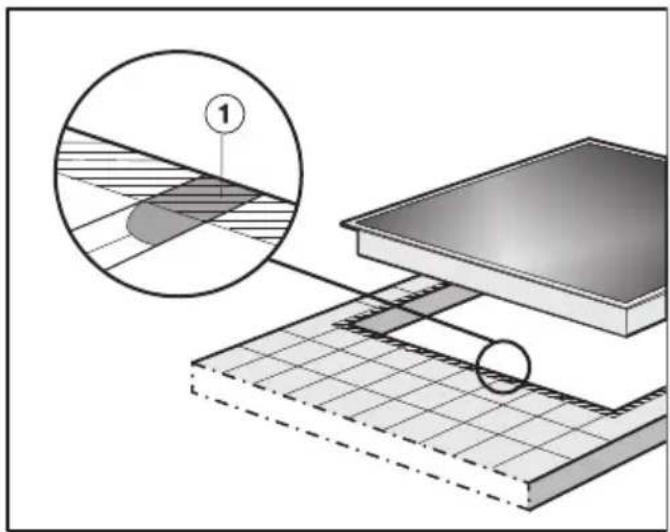

Kaakeloitu työtaso

Kaikkien saumojen ① sekä keittotason upotuspinnan alle jäävän, kuvassa viivoitetun osan on oltava sileitä ja tasaisia, jotta keittotaso painuisi tasaisesti upotusaukkoon, ja jotta laitteen reunan alla oleva tiivistenauha olisi riittävän tiivis työtason pintaa vasten.

Älä missään tapauksessa käytä saumausaineita (esim. silikonia) keitto-tason kiinnittämiseen!

Tällöin keittotasoa on mahdotonta irrottaa, esimerkiksi korjausta varten, rikkomatta itse laitetta tai työtasoa.

Sijoitusmitat

KM 6310

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6311

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6313

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6314

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6318

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6340

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6342

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6344

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

KM 6346

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

Upotus työtasoon

Työtason esivalmistelu

■ Tee työtasoon upotusaukko mittapiir-roksen mukaan. Noudata ehdotto-masti turvaetäisyyksiä (ks. kappalet-ta "Turvallisuusohjeita asentamista varten").
■ Tiivistä upotusaukon leikkauspinnat kuumuutta kestävällä erikoislakalla, silikonilla tai valuhartsilla. Näin vältyt leikkauspintojen turpoamiselta mahdollisen kosteuden vaikutuksesta.

Pidä kuitenkin huolta siitä, ettei näitä aineita joudu työtason työpinnalle.

Keittotaso pysyy tukevasti paikallaan upotusaukossa erillisen tiivistelistan ansiosta, kiinnittämiseen ei tarvita kiinnitysjousia. Keittotason ja työtason välissä näkyvä pieni rako pienenee keittotason käytön myötä.

Liitä verkkoliitäntäjohto laitteeseen.

Verkkoliitäntäjohdon saa asentaa vain valtuutettu sähköasentaja.

■ Liitä verkkoliitäntäjohto laitteeseen sähkökytkentäkaavion mukaisesti (ks. kappaletta "Sähköliitäntä/Sähkökytkentäkaavio").

Keittotason upottaminen

■ Pujota verkkoliitäntäjohto upotusaukon läpi.
■ Aseta keittotaso tarkasti upotusaukon keskelle. Tarkista samalla, että laitteen tiivistenauha painuu tasaisesti joka puolelta kiinni työtason pintaan, jotta tiiviste tulee riittävän tiiviisti työtason pintaa vasten. Älä missään tapauksessa käytä saumausaineita (esim. silikonia) keitto-tason tiivistämiseen!

Jollei tiivistenauha painu kaikista laitteen nurkista tiivisti työtason pintaa vasten, nurkkien sädettä - ≤ R4 - voidaan työstää varovasti pistosahalla.

■ Liitä keittotaso sähköverkkoon.
■ Tarkista keittotason toiminta.

Sijoitusmitat

KM 6312

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Luonnonkivityötasoon tehty huullos
⑤ Verkkoliitäntäjohto

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

Kun teet huullosta luonnonkivityö- tasoon, noudata ehdottomasti yksi- tyiskohtapiirroksia!

KM 6315

① Laitteen etupuoli
② Upotuskorkeus
③ Miele@home-liitäntä
④ Luonnonkivityötasoon tehty huullos
⑤ Verkkoliitäntärasia

Verkkoliitäntäjohto (P = 1440 mm) on laitteen mukana irrallisena.

Kun teet huullosta luonnonkivityö- tasoon, noudata ehdottomasti yksi- tyiskohtapiirroksia!

Upotus työtasoon

Huilloskeittotaso on tarkoitettu asennettavaksi ainoastaan massiivi-puusta tai luonnonkivestä (graniitti, marmori) valmistettuihin työtasoihin sekä kaakeloituihin työtasoihin. Jos huulloskeittotaso sopii asennettavaksi lasiseen työtasoon, tämä on mainittu erikseen kappaleessa "Laitteen mitat".

Jos työtaso on valmistettu jostakin muusta materiaalista, tarkista aina työtason valmistajalta, soveltuuko kyseinen materiaali huulloskeitto-tason asennukseen.

Alakaapin sisäleveyden on oltava vähintään yhtään leveä kuin työ- tasoon tehdyn upotusaukon sisäreu- na (ks. kappaletta "Laitteen mitat"). Näin keittotasoon pääsee käsiksi al- haaltapäin myös asennuksen jäl- keen ja keittotason asennuskotelo voidaan tarvittaessa irrottaa huolto- töitä varten.

Jos keittotasoon ei pääse asennuksen jälkeen käsiksi alhaaltapäin, keittotason saumausaine täytyy ensin poistaa ja keittotaso täytyy irrottaa työtasosta.

Huilloskeitotaso

• asennetaan luonnonkivestä tehtyyn työtasoon valmiiksi huullettuun upotusaukkoon sellaisenaan.
• kiinnitetään massiivipuiseen, kaake-loituun tai lasiseen työtasoon leikattuun upotusaukkoon käyttämällä eril-lisiä puisia kiinnityslistoja. Kiinnityslistat on asennutettava ennen keitto-tason asentamista, sillä listat eivät sisälly keittotason toimitukseen.

Luonnonkivestä valmistettu työtaso

Upotusaukon tekeminen työtasoon

① Työtaso
② Keittotaso
③ Sauma

Keraamisen tason ja työtasoon huul- letun upotusaukon välisen mittatole- ranssin vuoksi sauman ③ leveys voi vaihdella hieman (leveyden on kui- tenkin oltava väh. 1 mm).

■ Tee työtasoon upotusaukko oheisten kuvien mukaan.

Liitä verkkoliitäntäjohto laitteeseen.

Verkkoliitäntäjohdon saa asentaa vain valtuutettu sähköasentaja.

■ Liitä verkkoliitäntäjohto laitteeseen sähkökytkentäkaavion mukaisesti (ks. kappaletta "Sähköliitäntä/Sähkökytkentäkaavio").

Keittotason upottaminen

■ Pujota verkkoliitäntäjohto työtason upotusaukon läpi.
■ Aseta keittotaso ② upotusaukkoon ja keskitä se paikalleen.
■ Liitä keittotaso sähköverkkoon.
■ Tarkista keittotason toiminta.
■ Tiivistä työtason ja keittotason väliin jäävä sauma ③ kuumuutta kestävällä (vähintään 160 °C) silikonilla.

Käytä ainoastaan luonnonkivelle tarkoitettua silikonia, ja noudata ehdottomasti silikonivalmistajan antamia ohjeita.

Massiivipuiset / kaakeloidut / lasiset työtasot

Upotusaukon tekeminen työtasoon

① Työtaso
② Keittotaso
③ Sauma
④ Puulistat 13 mm (eivät sisälly toimitukseen)

Keraamisen tason ja työtasoon huul- letun upotusaukon välisen mittatole- ranssin vuoksi sauman ③ leveys voi vaihdella hieman (leveyden on kui- tenkin oltava väh. 1 mm).

■ Tee työtasoon upotusaukko oheisten kuvien mukaan.
■ Kiinnitä puulistat ④ kuvien osoitta-malla tavalla, etäisyys 7 mm työtason yläreunasta (ks. oheista kuvaa).

Liitä verkkoliitäntäjohto laitteeseen.

Verkkoliitäntäjohdon saa asentaa vain valtuutettu sähköasentaja.

■ Liitä verkkoliitäntäjohto laitteeseen sähkökytkentäkaavion mukaisesti (ks. kappaletta "Sähköliitäntä/Sähkökytkentäkaavio").

Keittotason upottaminen

■ Pujota verkkoliitäntäjohto työtason upotusaukon läpi.
■ Aseta keittotaso ② upotusaukkoon ja keskitä se paikalleen.
■ Liitä keittotaso sähköverkkoon.
■ Tarkista keittotason toiminta.
■ Tiivistä työtason ja keittotason väliin jäävä sauma ③ kuumuutta kestävällä (vähintään 160 °C) silikonilla.

Noudata ehdottomasti silikonivalmistajan antamia ohjeita.

Käytä luonnonkivestä valmistettui- hin kaakeleihin ainoastaan luon- nonkivelle tarkoitettua silikonia.

Laitteen saa asentaa ja liittää sähköverkkoon vain sähköalan ammattilainen, joka tuntee tarkoin voimassa-olevat määräykset ja noudattaa niitä huolellisesti. Sama koskee laitteen verkkoliitäntäjohdon vaihtamista. Valmistaja ei vastaa välittömistä tai välillisistä vahingoista, jotka johtuvat asiattomasta asennuksesta tai väärin tehdystä sähköliitännästä.

Valmistaja ei vastaa vahingoista, jotka johtuvat puuttuvasta tai puutteellisesta maadoituksesta (esim. sähköiskut).

Suojaeristettyjen osien kosketus- suojaus täytyy tarkistaa asennuksen jälkeen!

Kokonaisliitäntäteho

katso arvokilpeä

Liitäntä ja sulakkeet:

Tarvittavat sähköliitäntätiedot löydät arvokilvestä.

Tarkista, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä.

Vaihevirta vaihtovirta 230 V / 50 Hz

Erilaiset liitäntämahdollisuudet käyvät ilmi oheisesta liitäntäkaaviosta.

Vikavirtasuojakytkin

Turvallisuuden lisäämiseksi liitännän voi varustaa VDE-suositusten mukaisella vi- kavirtasuojakytkimellä, jonka laukeamis- virta on 30mA.

Erotuskytkentä sähköverkosta

Asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä! (Käytettävän kytkimen erotusvälin tulee olla vähintään 3 mm!)

Tällaisia kytkimiä ovat mm. ylivirtasuojakytkimet ja suojakytkimet.

Sähköverkosta irrottaminen

Jos laite on irrotettava sähköverkosta, toimi jollakin seuraavista tavoista:

- Keraamiset sulakkeet:

Kierrä sulakekotelo irti ja ota sulake kokonaan ulos kotelosta,

tai

- Sulakeautomaatit:

Paina testauspainiketta (punainen), kunnes keskipainike (musta) hyppää ulos,

tai

- Upotetut automaattisulakkeet:

(johdonsuojakatkaisija, vähint. tyyppi B tai C !):

Käännä vipukytkin asennosta 1 (päällä) asentoon 0 (pois päältä),

tai:

- Vikavirtasuojakytkin

Kytke pääkytkin asennosta 1 (päällä) asentoon 0 (pois päältä) tai paina testauspainiketta.

Varmista ettei mikään tai kukaan pääse kytkemään laitetta vahingossa uudelleen sähköverkkoon.

Verkkoliitäntäjohto

Laite on liitettävä sähköverkkoon liitäntäkaavion mukaisesti tyyppiä H 05 VV-F (PVC-eristeinen) olevalla kaapelilla, jonka johdinpinta-ala on riittävä.

Erilaiset liitäntämahdollisuudet käyvät ilmi oheisesta liitäntäkaaviosta.

Sähköverkon jännitettä ja laitteen koko- naisliitäntätehoa koskevat tiedot löydät laitteen arvokilvestä.

Verkkoliitäntäjohdon vaihtaminen

Kun verkkoliitäntäjohto on vaihdettava, siihen saa käyttää ainoastaan tyyppiä H 05 VV-F (PVC-eristeinen) olevaa kaapelia, jonka saat valmistajalta tai Miele-huollosta.

Verkkoliitäntäjohdon saa vaihtaa vain sähköalan ammattilainen, joka tuntee tarkoin voimassaolevat määräykset ja noudattaa niitä huolellisesti.

Tarvittavat sähköliitäntätiedot löydät laitteen arvokilvestä.

Suojajohdin on liitettävä aina symbolilla ⏚ merkittyyn kohtaan.

Sähkökytkentäkaaviot

Jos laitteessa on toimintahäiriö, jota et voi itse korjata, ota yhteys

• Miele-kauppiaaseen tai
• Miele-huoltoon.

Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannessa olevasta puhelinnumerosta.

Huollon kannalta tärkeät tyyppi- ja valmistusnumerotiedot löydät laitteen mukana toimitetusta arvokilvestä.

Liimaa laitteen mukana toimitettu arvokilpi tähän. Tarkista, että arvokilvessä ilmoitettu mallinumero on sama kuin tämän käyttöohjeen kannessa.

Takuuaika ja takuuehdot

Tälle tuotteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät laitteen mukana toimitetusta erillisestä takuuvihkosesta.

Míle

Miele Oy

Porttikaari 6

Porttipuisto

01200 Vantaa

Puhelin: [phone]

Sähköposti: [e-mail]

Internet: www.miele.fi

Saksa

Miele & Cie. KG
