KÄYTTÖOHJE K637E14XKE GORENJE

luottamuksestasi ja siitä, että ostit laitteemme.

Tämä yksityiskohtainen ohje on suunniteltu helpottamaan tuotteen käyttöä. Niiden tarkoitus on auttaa sinua tutustumaan uuteen laitteeseesi mahdollisimman nopeasti.

Varmista, että ostamassasi laitteessa ei ole vaurioita. Jos havaitset siinä kuljetusvaurioita, ota yhteys jälleenmyyjäsi tai paikalliseen myymälään, josta laite toimitettiin. Löydät puhelinnumeron laskusta tai toimitusasiakirjoista.

Käyttöohjeet löytyvät myös verkkosivustoltamme:

www.gorenje.com

4	YHDISTELMÄLIESI	ESITTELY
8	Ohjausyksikkö
10	Tekniset tiedot
11	TÄRKEITÄ TURVAOHJEITA
13	Ennen uunin liittämistä
14	ENNEN LAITTEEN ENSIMMÄISTÄ KÄYTTÖÄ	LAITTEENVALMISTELUENSIMMÄISTÄKÄYTTÖÄ VARTEN
15	KEITTOTASO
19	KYPSENNYSPROSESSIN VAIHEET (1-6)	KYPSENNYSVAI-HEET
19	Vaihe 1: PÄÄLLEKYTKEMINEN JA ASETUKSET
20	Vaihe 2: KYPSENNYSJÄRJESTELMÄN VALITSEMINEN
22	Vaihe 3: ASETUSTEN VALITSEMINEN
25	Vaihe 4: LISÄTOIMINTOJEN (EXTRAS) VALITSEMINEN
27	Vaihe 5: KYPSENNYKSEN ALOITTAMINEN
27	Vaihe 6: UUNIN KYTKEMINEN POIS PÄÄLTÄ
28	JÄRJESTELMIEN (KYPSENNYSTILAT) KUVAUKSET JAK Y P S E N N Y S T A U L U K O T
44	HUOLTO JA PUHDISTUS	HUOLTO JAPUHDISTUS
45	Keittotasojen puhdistus
45	Kaasupoltin
46	Tavanomainen uunin puhdistus

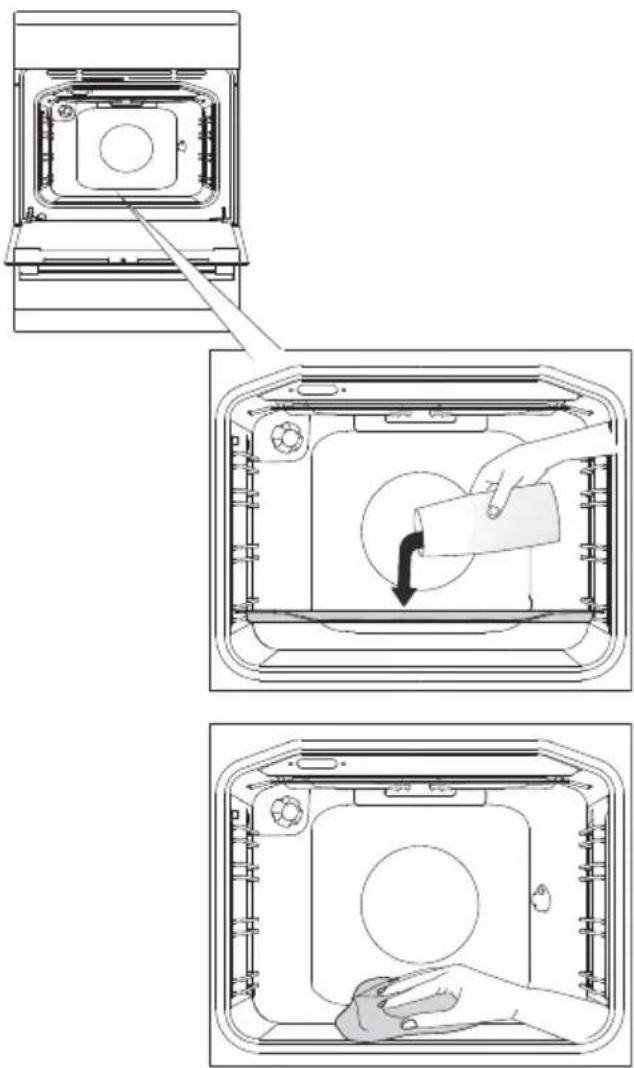

47	Aqua clean -toiminnon käyttö uunin puhdistamiseksi

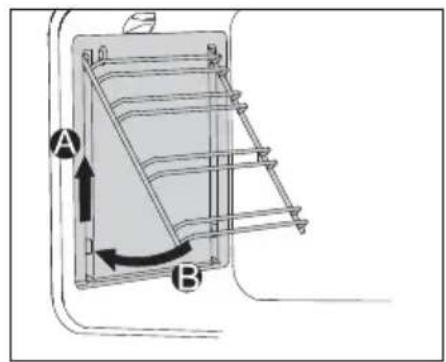

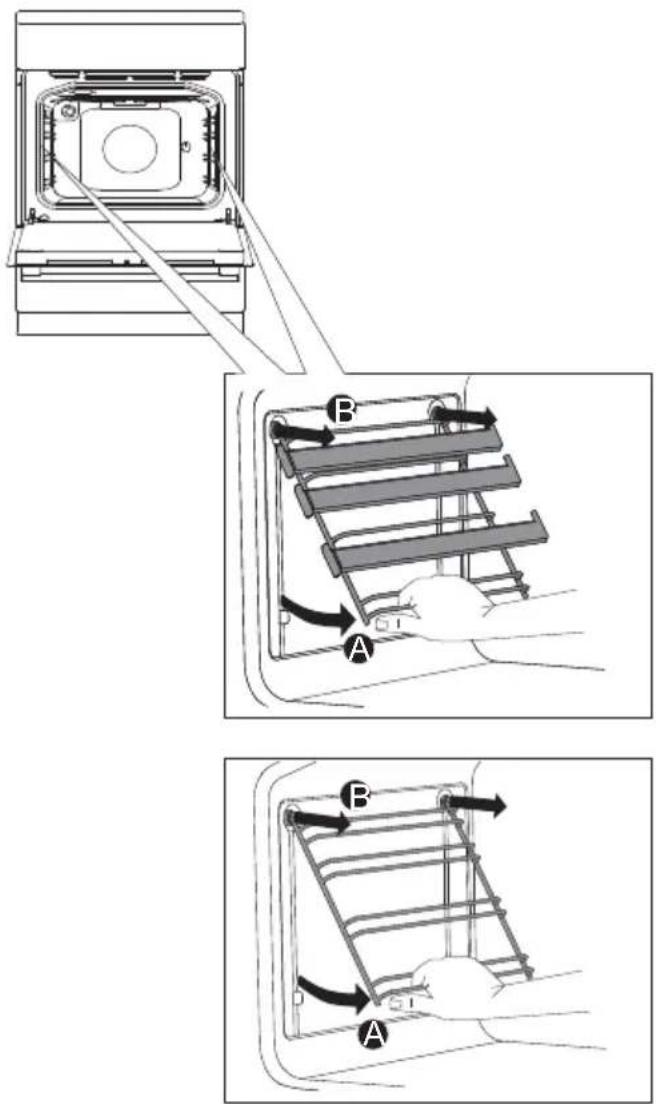

48	Lanka- ja teleskooppisten laajennettavien kiskojen poistaminen jap u h d i s t a m i n e n

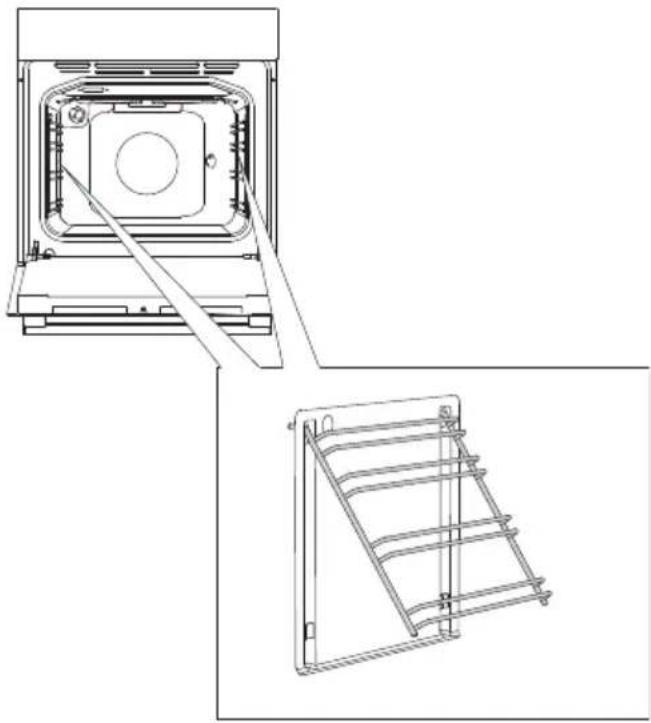

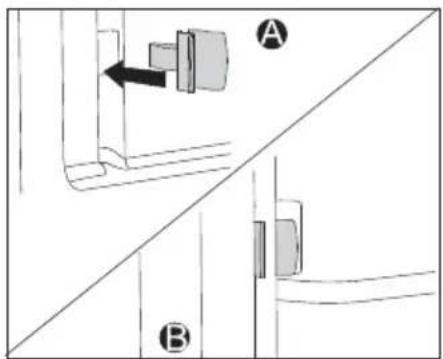

49	Katalyyttikappaleiden asentaminen

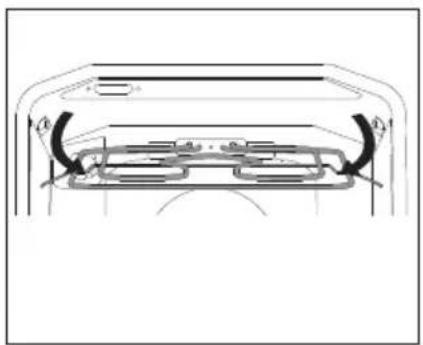

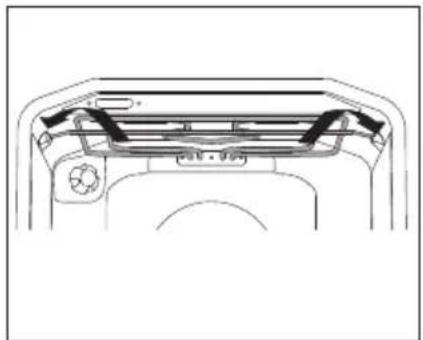

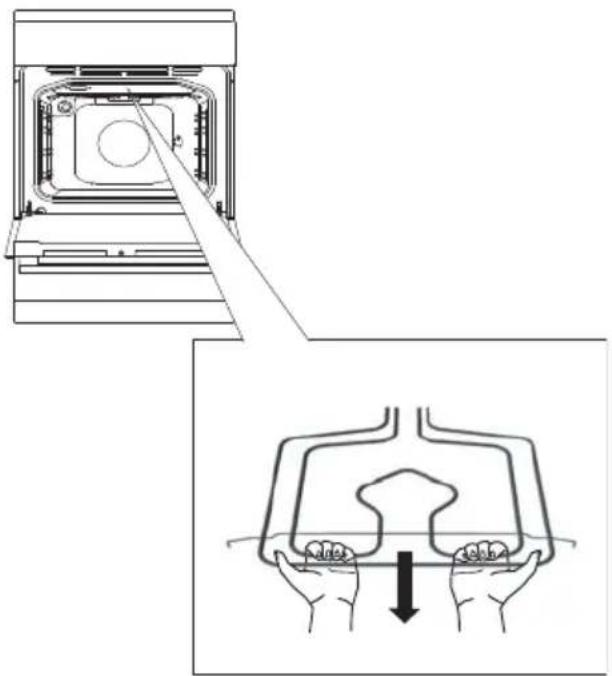

50	Uunin katon puhdistus

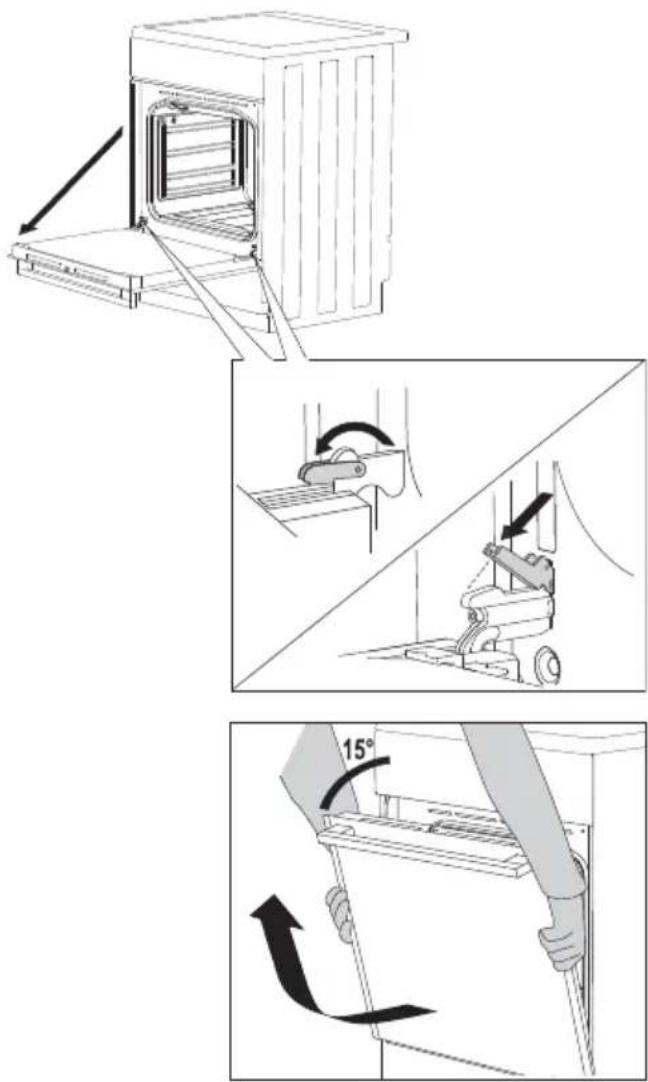

51	Uunin luukun irrottaminen ja paikalleen asettaminen

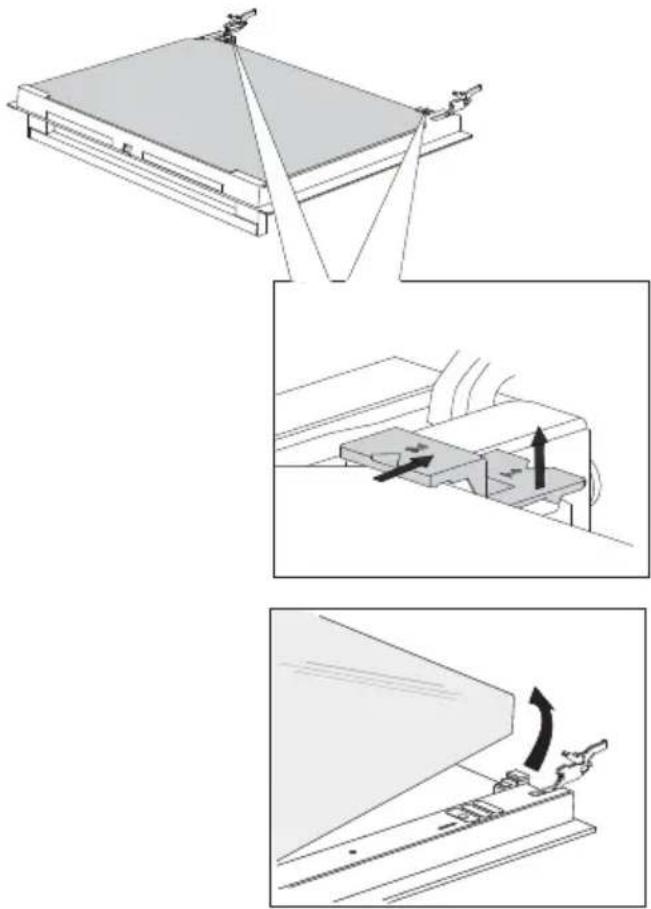

53	Uunin luukun irrottaminen ja paikalleen asettaminen oven lasipaneeli

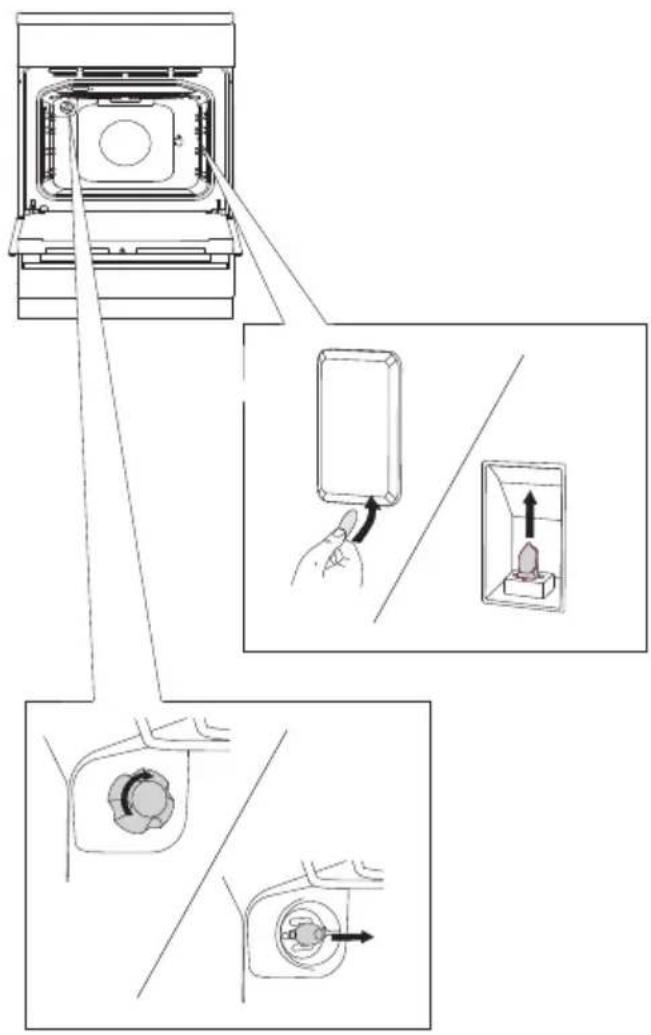

54	Lampun vaihtaminen
55	VIANETSINTÄTAULUKKO	VIANETSINTÄ
56	KYPSENNYSTESTI	KYPSENNYSTESTI

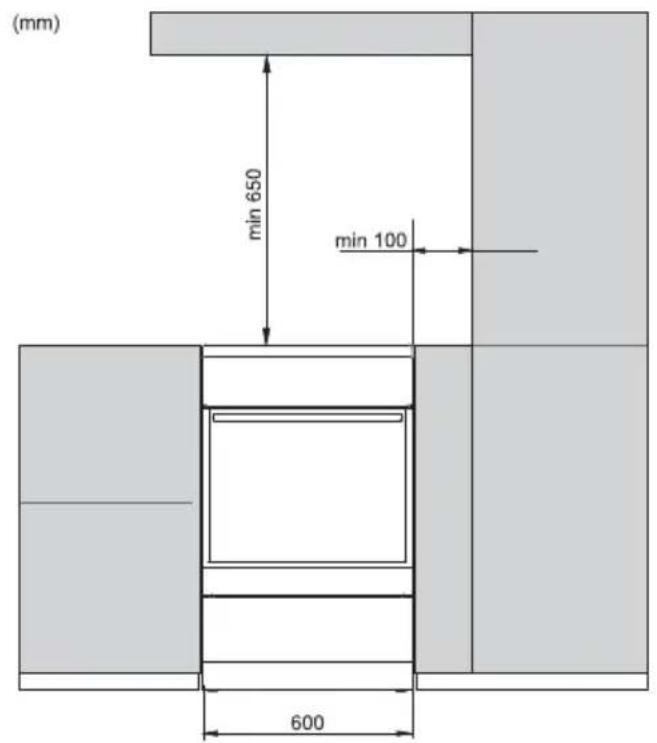

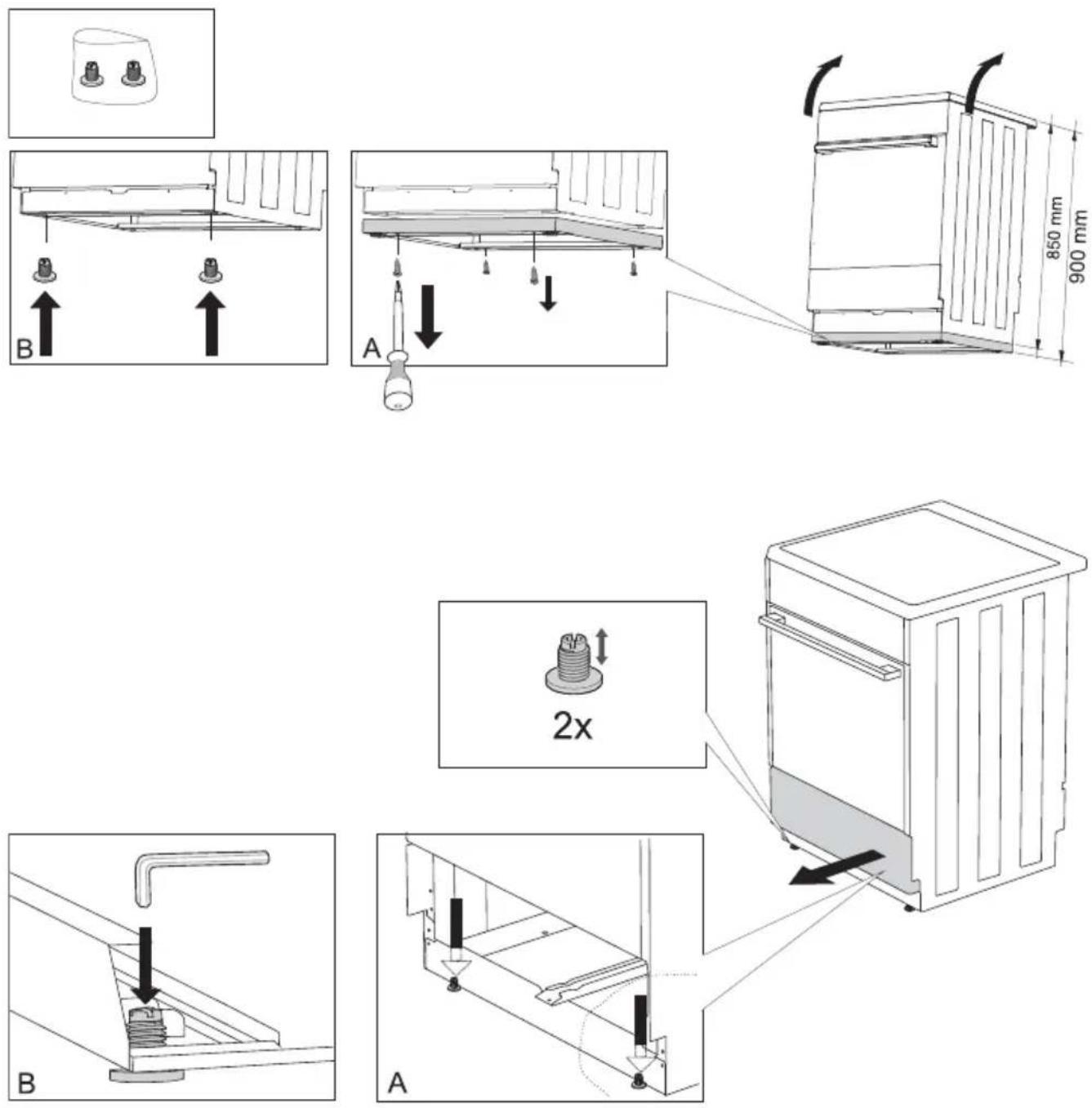

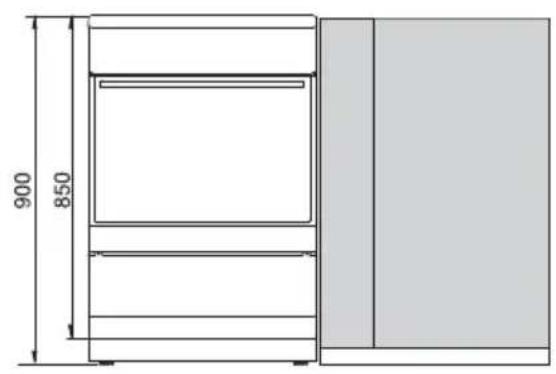

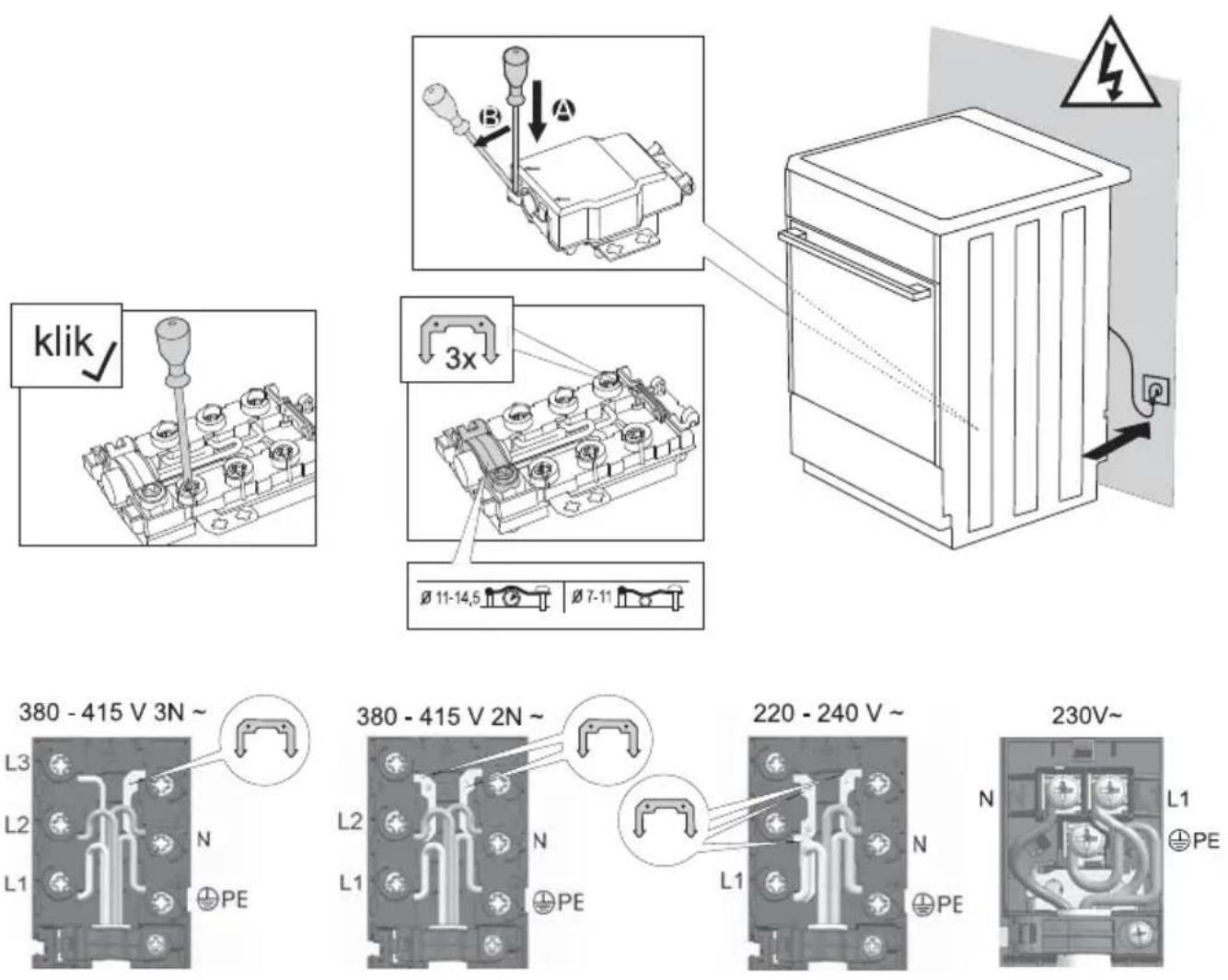

58	ASENNUS- JA LIITÄNTÄOHJEET	ASENNUSOH-JEET
65	SUUTINTAULUKKO
66	HÄVITTÄMINEN	MUU

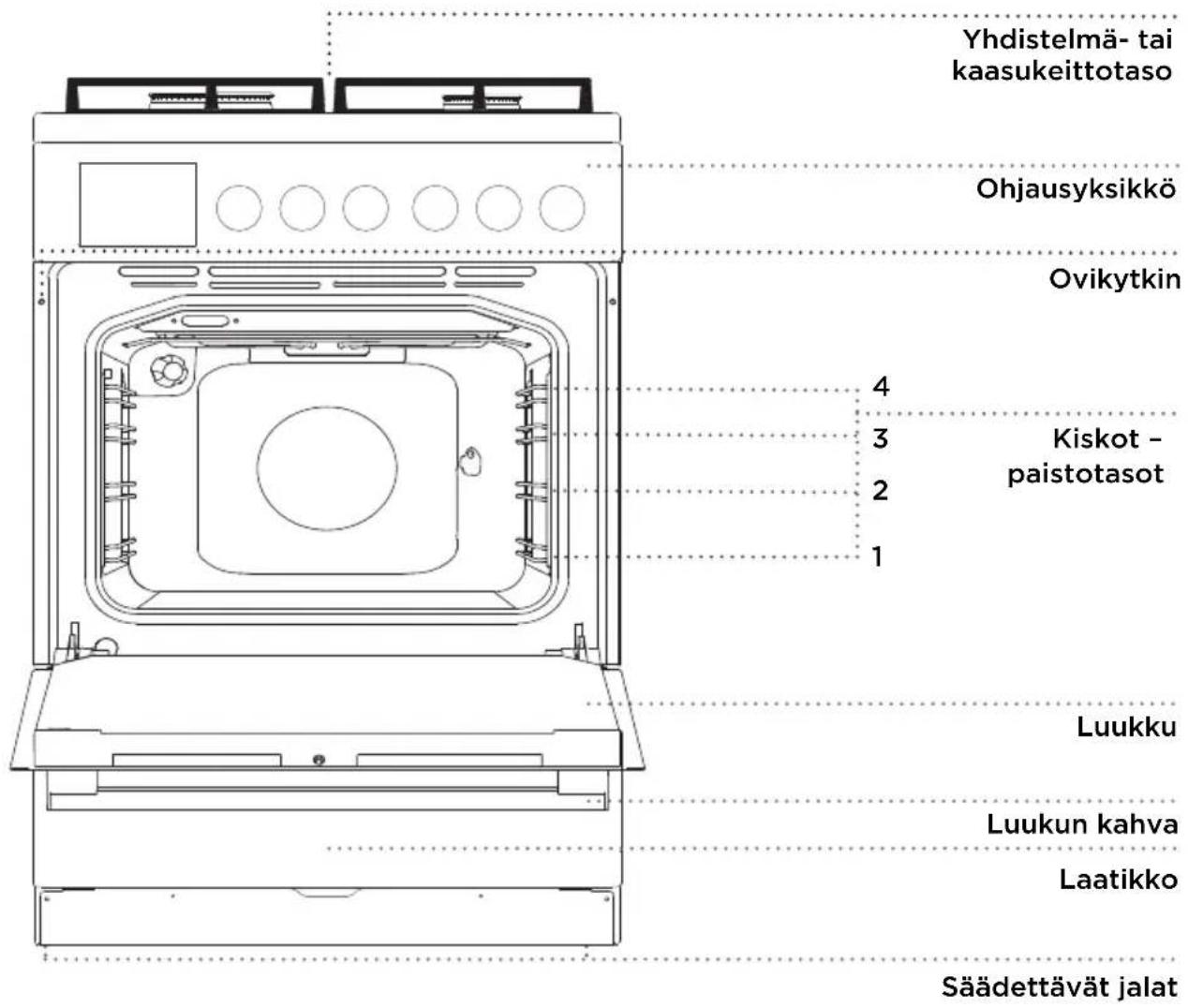

(UUNIN JA VARUSTEIDEN KUVAUS - VAIHTELEVAT MALLISTA TOISEEN)

Koska eri laitteiden varustuksessa on eroja, saattaa olla, että ostamassasi laitteessa ei ole kaikkia tässä ohjeessa esiteltyjä toimintoja tai varusteita.

LAITTEEN KANSI

Varmista, että kansi on puhdas, eikä nestettä ole roiskunut sille ennen sen nostamista. Kansi voi olla lakkapäällystetty tai lasia. Se voidaan sulkea vain kun kypsennysvyöhykkeet ovat täysin jäähtyneet.

Symboli tuotteessa tai sen pakkauksessa osoittaa, että lasikansi saattaa hajota kuumentaessa. Sammuta kaikki polttimet ennen kannen sulkemista.

LAITTEEN VETOLAATIKKO

Älä säilytä uunin vetolaatikossa palavia, räjähtäviä, haihtuvia tai lämpötilaherkkiä aineita (kuten paperia, tiskirättejä, muovipusseja, puhdistus- ja pesuaineita tai spraypulloja), sillä ne voivat syttyä uunin käytön aikana ja aiheuttaa tulipalon.

MERKKIVALO

Punainen valo ei ole päällä, kun uunin kuumentimet ovat aktivoituina. Kun valittu lämpötila on saavutettu, punainen valo on kytketty pois päältä.

Uunin valaistus kytketään päälle automaattisesti, kun keittämisjärjestelmä on valittu.

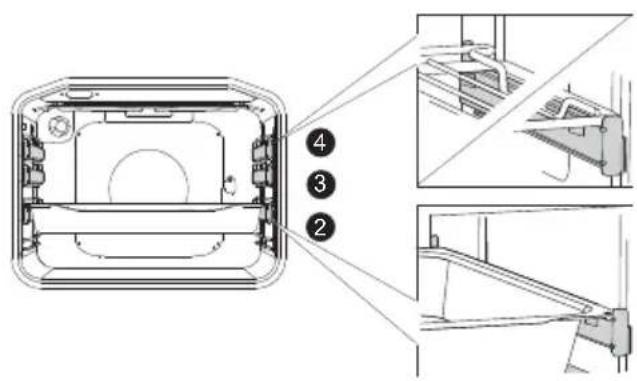

LANKAKISKOT

Lankakiskot mahdollistavat ruoan kypsentämisen neljällä tasolla (huomaa, että paistotasot/kiskot lasketaan alhaalta ylöspäin).

Tasot 3 ja 4 on tarkoitettu grillitoimintoa varten.

ULOSVEDETTÄVÄT TELESKOOPPIKISKOT

Ulosvedettävät teleskooppikiskot voidaan kiinnittää toiselle, kolmannelle ja neljännelle tasolle.

Ulosvedettävät kiskot ovat osittain tai kokonaan pidennettävissä.

UUNINLUUKUN KYTKIN

Kytkin sammuttaa uunin lämmityksen ja puhaltimen, kun uuninluukku avataan kypsennyksen aikana. Kun luukku suljetaan, kytkin käynnistää jälleen lämpövastukset.

JÄÄHDYTYSTUULETIN

Laite on varustettu jäähdytystuulettimella, joka jäähdyttää sen runkoa ja laitteen ohjauspaneelia.

JÄÄHDYTYSTUULETTIMEN PIDENTYNYT TOIMINTA-AIKA

Uunin sammuttamisen jälkeen jäähdytystuuletin jatkaa vielä jonkin aikaa laitteen jäähdyttämistä.

UUNIN VARUSTUS JA TARVIKKEET

LASISIA PAISTOASTIOITA käytetään kypsennykseen kaikilla uunin järjestelmillä. Sitä voidaan käyttää myös tarjoiluastiana.

RITILÄÄ käytetään grillaukseen tai kypsentämisessä käytettävien pannujen, uunipannujen tai paistoastioiden alustana.

Ritilässä on turvahaka.

Tästä syystä sitä on nostettava hieman, jotta sen saisi vedettyä ulos uunista.

MATALA PAISTOPELTI on tarkoitettu leivonnaisten ja kakkujen paistamiseen.

SYVÄÄ PAISTOPELTIÄ käytetään lihan paistamiseen ja kosteiden leivonnaisten leipomiseen. Sitä voidaan käyttää myös rasvankeräysastiana.

Älä milloinkaan laita syvää paistopeltiä ensimmäiseen kiskoon kypsennyksen aikana, paitsi ruoan grillaamisen yhteydessä tai käyttäessäsi grillivarrasta, jolloin syvä paistopelti toimii ainoastaan rasvankeräysastiana.

Ritilä tai pelti on aina työnnettävä kahden lankaprofiilin väliseen uraan.

Käyttäessäsi ulosvedettäviä teleskooppikiskoja vedä ensin yhden tason kiskot ulos ja aseta ritiä tai paistopelti kiskoihin. Työnnä kiskot tämän jälkeen uuniin, niin pitkälle kuin ne menevät.

Sulje uunin luukku, kun skooppikiskot ovat niin pitkällä uunissa n ne menevät.

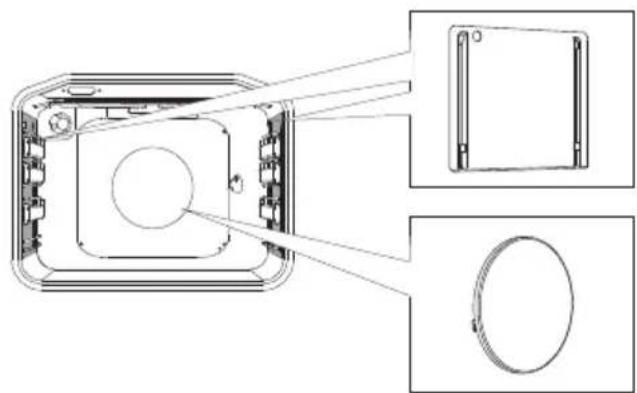

KATALYYTTIKAPPALEET estävät roiskuvaa rasvaa tarttumasta kiinni uunin seinämiin.

RASVASUODATIN suojaa puhallinta, pyöreää lämpövastusta ja uunia ei- toivotulta rasvalialta. Sitä voidaan käyttää myös lihan paistoon. Poista se aina leivonnaisia paistettaessa.

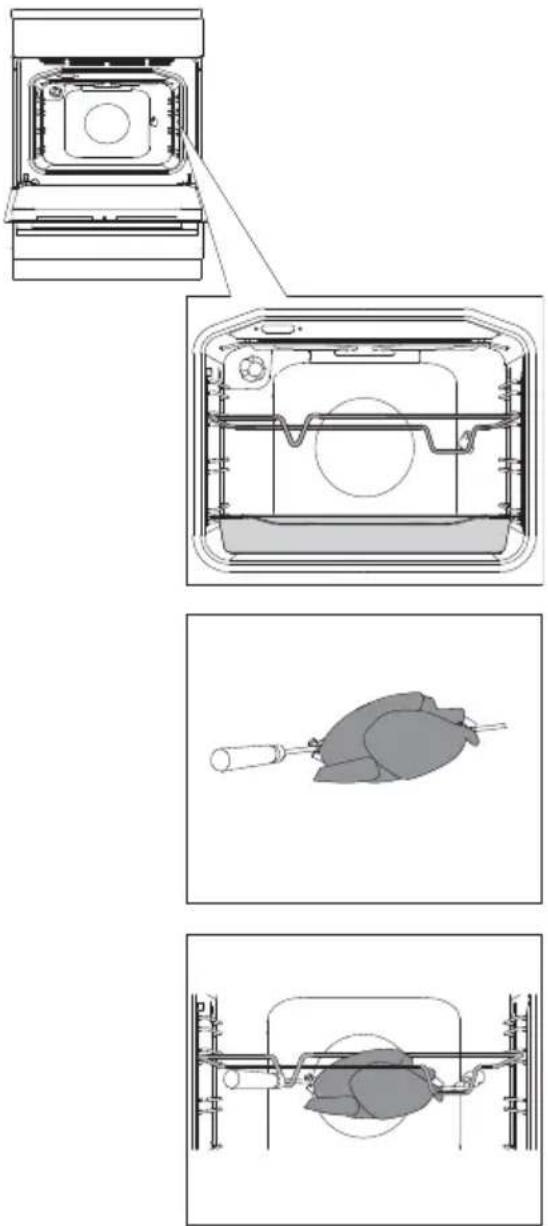

ROTISSERIEtä (lihavarrasta) käytetään lihaa paistettaessa. Sarja koostuu varrastuesta, vartaasta ruuveineen ja poistettavasta kädensijasta.

Laite ja jotkut sen osat, joihin pääsee käsiksi, kuumentuvat kypsennyksen aikana. Käytä uunikintaita.

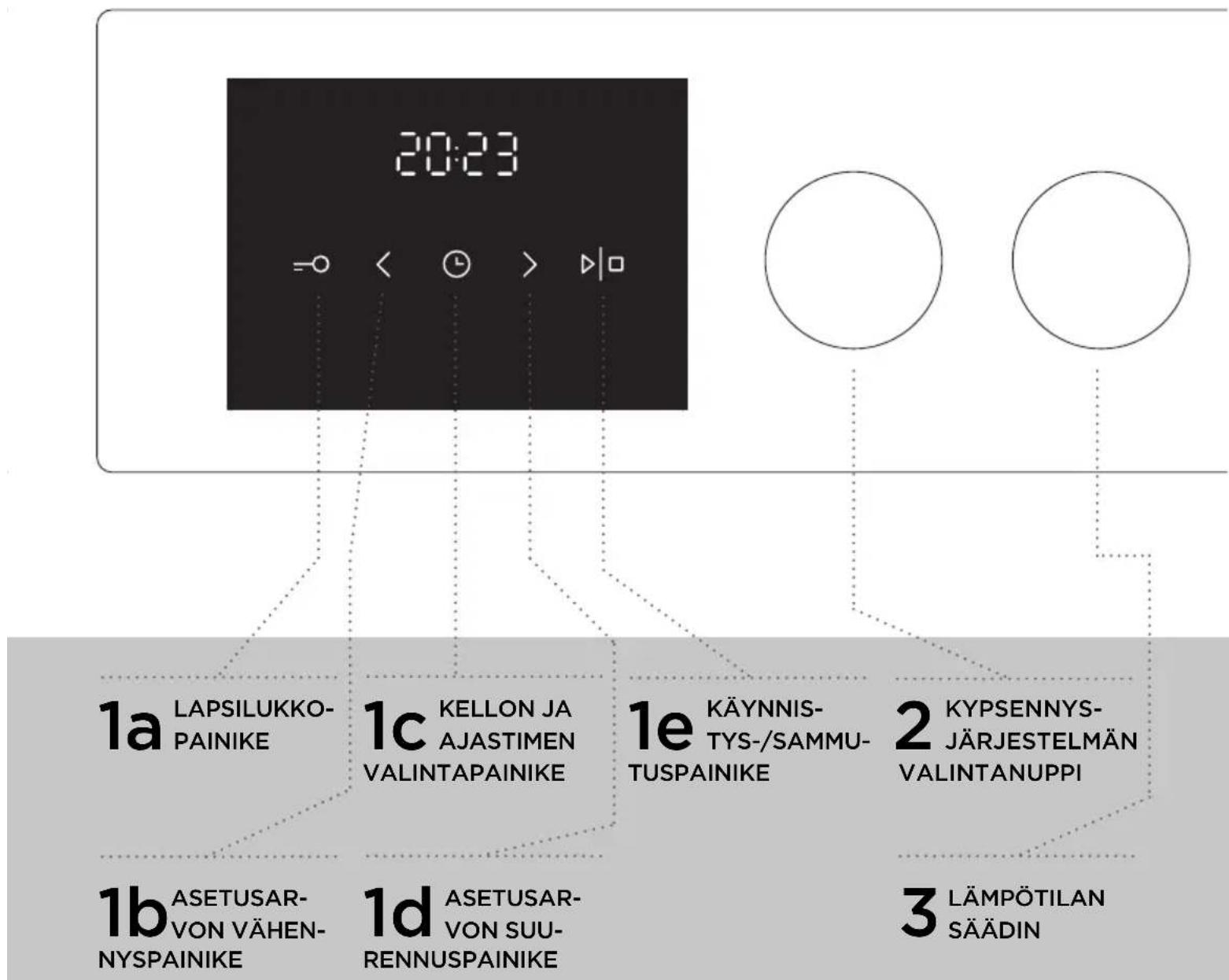

OHJAUSYKSIKKÖ

(RIIPPUVAT MALLISTA)

HUOMAA:

Kypsennysjärjestelmien symbolit voivat olla joko nupissa tai etupaneelissa (laitteen mallista riippuen).

sähkötoiminen ke- ittoalue tai kaasu- poltin

5 KEITTOALUEEN SÄÄDIN, ETUVASEN

sähkötoiminen keittoalue tai kaasupoltin

6 KEITTOALUEEN SÄÄDIN, ETUOIKEA

kaasupoltin

7 KEITTOALUEEN SÄÄDIN, TAKA-OIKEA

kaasupoltin

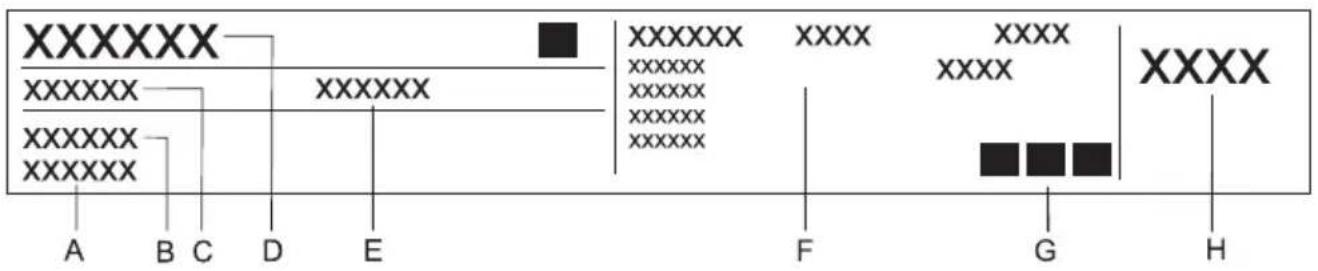

TEKNISET TIEDOT

(RIIPPUVAT MALLISTA)

A Sarjanumero
B Malli
C Tyyppi
D Tuotemerkki
E Koodi
F Tekniset tiedot
G Kelpoisuusmerkinnät / symbolit
H Tehdasasetusten mukainen kaasutyyppi

Laitteen perustiedot sisältävä arvokilpi on sijoitettu uunin reunaan ja se näkyy, kun uuninluukku avataan.

LUE OHJEET HUOLELLISESTI JA SÄÄSTÄ NE TULEVAA TARVETTA VARTEN.

8 vuotta täyttäneet tai tätä vanhemmat lapset sekä henkilöt, joiden fyysiset, aistitoimintoihin liittyvät tai henkiset kyvyt ovat heikentyneet, tai joilla ei ole riittävästi kokemusta tai tietämystä, saavat käyttää laitetta ainoastaan, jos heitä on opastettu laitteen turvallisessa käytössä, ja jos he ymmärtävät sen käyttöön liittyvät vaarat. Älä anna lasten leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

VAROITUS: Laite ja jotkut sen sen osat, joihin pääsee käsiksi, kuumenevat voimakkaasti käytön aikana. Varo, ettet kosketa lämpövastuksia. Alle 8-vuotiaita lapsia tulisi valvoa jatkuvasti.

Laite kuumenee voimakkaasti käytön aikana. Varo, ettet kosketa uunin lämpövastuksia.

VAROITUS: Laitteen käsiksi päästävät osat voivat kuumentua käytön aikana. Lapset on pidettävä loitolla uunista.

VAROITUS: Tulipalon vaara: älä säilytä esineitä keittopinnoilla.

VAROITUS: Valvomaton ruoanlaitto liedellä rasvan tai öljyn kanssa voi olla vaarallista ja voi aiheuttaa tulipalon. Älä koskaan yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki sitten kannella tai kostealla liinalla.

VAROITUS: Jos pinnassa on säröjä, sammuta laite välttääksesi mahdollisen sähköiskun. Käytä vain tälle uunille suositeltavaa paistomittaria.

VAROITUS: Sähköiskun vaaran välttämiseksi varmista ennen lampun vaihtamista, että laite on irrotettu verkkovirrasta.

Älä käytä hankaavia puhdistusaineita tai teräviä metallikaapimia uunin puhdistukseen, koska ne voivat vaurioittaa pintaa tai suojaavaa emalipintaa. Tällaiset vauriot voivat aiheuttaa lasin rikkoutumisen.

Älä puhdista keittotasoa höyry- tai korkeapainepuhdistimilla, sillä ne voivat aiheuttaa sähköiskun.

Laitetta ei ole tarkoitettu ohjattavaksi ulkoisilla ajastimilla tai erityisillä ohjausjärjestelmill.

Tämä tuote on tarkoitettu vain kotitalouskäyttöön. Sitä ei saa käyttää mihinkään muuhun tarkoitukseen, kuten esim. huoneiden lämmitykseen, lemmikkien tai muiden eläinten, paperin, kankaiden, yrttien tms. kuivaamiseen. Seurauksena voi olla loukkaantumisia tai tulipalon vaara.

Laite on tarkoitettu sijoitettavaksi suoraan lattialle ilman tukia tai sokkelia.

Laitteen saa kytkeä ainoastaan kaasunjakeluyrityksen tai huoltopalvelukeskuksen valtuuttama huoltoteknikko. Laitteen liittämisessä kaasuverkkoon tule noudattaa lainsäädäntöä ja paikallisen kaasuntoimittajan teknisiä ehtoja. Omavaltaiset huolto- ja korjaustyöt voivat aiheuttaa räjähdysvaaran, sähköiskun tai oikosulun ja seurauksena voi olla henkilövahinkoja tai laitteen vahingoittuminen.

Tällaiset tehtävät saa suorittaa vain valtuutettu ammattilainen.

Tarkasta ennen laitteen asennusta ja liittämistä, että laite ja sen säädöt vastaavat paikallisia kaasuliitäntöjä koskevia vaatimuksia (kaasun tyyppi ja paine).

Laitteen asetukset määritellään arvokilvessä.

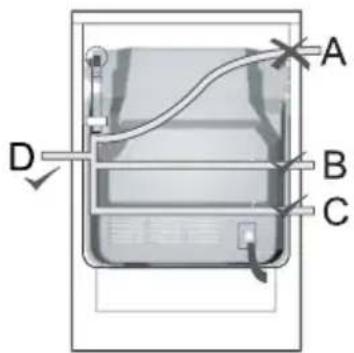

Laitetta ei liitetä savupiippuun tai ilmanvaihtohormiin. Laitteen asentamisessa ja liittämisessä on noudatettava asianmukaisia voimassa olevia määräyksiä. Lämpöä, kosteutta ja palamisen sivutuotteita vapautuu laitteen käytön aikana huoneeseen, johon se on asennettu. Varmista, että keittiö on hyvin tuuletettu etenkin laitteen käytön aikana.

Avaa kaikki luonnolliset tuuletusaukot tai asenna mekaaninen tuuletuslaite (mekaaninen liesikupu).

Tämä on luokan 2/14 laite. Laite voi olla kosketuksissa viereisiin kaappeihin molemmilta puolilta, kun se sijoitetaan riviin. Toiselle puolelle voidaan sijoittaa korkea kaappi - laitetta korkeampi - vähintään 10 cm etäisyydelle laitteesta. Toiselle puolelle voidaan sijoittaa vain samankorkuinen kaappi.

Kiinnitä huomiota poltinosien oikeaan sijoitukseen.

Jos haistat huoneessa kaasua, sulje välittömästi kaasupullon päähana tai kaasuritilä, sammuta tuli (savukkeet mukaanlukien), tuuleta huone, älä kytke sähkölaitteita päälle ja kutsu paikalle maakaasuammattilainen.

Sulje päähana, jos et aio käyttää polttimia pitkään aikaan (esim. lomalle lähtiessä).

Jos laitteen lähellä sijaitsevien muiden laitteiden virtajohdot jäävät uunin luukun väliin, ne voivat vahingoittua, mikä voi puolestaan aiheuttaa oikosulun. Pidä siis muiden laitteiden virtajohdot turvallisen matkan päässä.

Jos laitteen virtajohto vahingoittuu, se on vaihdettava valmistajan tai valtuutetun huoltoteknikon toimesta vaaratilanteiden välttämiseksi.

Älä vuoraa uunin seiniä alumiinifoliolla äläkä aseta uunipannuja tai muita keittoastioita uunin pohjalle. Alumiinifolio estää ilmaa kiertämästä uunissa, ja häiritsee siten paistamista sekä vahingoittaa emalipintaa.

Uunin luukku tulee hyvin kuumaksi käytön aikana. Joihinkin malleihin on asennettu lisäsuojaksi kolmas lasi, joka alentaa luukun ulkopinnan lämpötilaa.

Uuninluukun saranat voivat vaurioitua, jos niitä kuormitetaan liikaa. Älä aseta painavia pannuja auki olevan luukun päälle. Älä myöskään nojaa sitä vasten, kun puhdistat uunin sisäosaa. Älä milloinkaan nouse seisomaan avoimen uuninluukun päälle, äläkä anna lasten istua sen päällä.

Varmista, että tuuletusaukot eivät milloinkaan ole peitettyinä tai tukittuina.

ENNEN UUNIN LIITTÄMISTÄ

Lue huolellisesti käyttöohjeet ennen laitteen liittämistä. Takuu ei kata laitteen virheellisestä liitännästä tai käytöstä johtuvia korjaustöitä tai takuuvaateita.

ENNEN LAITTEEN ENSIMMÄISTÄ KÄYTTÖÄ

Jos keittotasolla on tavanomaiset keittoalueet, laita ne päälle maksimitehoon 3 - 5 minuutiksi ilman keittoastiaa. Keittoalueiden kuumentuessa keittotason pinnalla saattaa ilmetä savua. Siten keittoalueen pinnoite saavuttaa maksimivastuksensa.

Kun olet vastaanottanut laitteen, poista uunista kaikki osat, mahdolliset kuljetusvälineet mukaan lukien.

Puhdista kaikki tarvikkeet ja välineet lämpimällä vedellä ja normaalilla astianpesuaineella. Älä käytä hankaavia puhdistusaineita.

Kun uuni lämpenee ensimmäistä kertaa, haistat tyypillisen uuden laitteen hajun. Huolehdi hyvästä tuuletuksesta laitteen ensimmäisen käytön aikana.

PERINTEISET KEITTOTASOT

• Varmista, että keittoalue ja keittoastian pohja ovat puhtaat ja kuivat. Tämä mahdollistaa paremman lämmön johtamisen ja estää kuumennuspinnan vaurioitumisen.
• Ylikuumennut rasva ja öljy keittoalueella saattavat syttyä. Ole sen takia varovainen lihaa tai öljyllä ruokaa valmistaessasi, ja valvo aina ruoanvalmistusprosessia.
• Älä pane kosteaa keittoastiaa tai höyryn peittämiä kansia keittoalueille. Kosteus saattaa vaurioittaa keittoalueita.
• Älä jäähdytä kuumaa keittoastiaa laittamalla se käyttämättömälle keittoalueelle, koska keittoastian pohjan alle ilmaantunut vesitiivistymä saattaa edesauttaa korroosiota.

Kytke keittoalue päälle kiertämällä nuppia. Keittoalueen kuumennusteho voidaan asettaa eri vaiheisiin 1 - 6 tai jatkuvasti välille 1 - 4.

Kytke keittoalue pois päältä 3 - 5 minuuttia ennen ruoan valmistuksen päättymistä jälkilämmön ja virransäästön hyväksikäyttämiseksi.

Nopeat keittoalueet (vain joissakin malleissa) voivat toimia suuremmalla teholla kuin tavanomaiset keittoalueet, mikä tarkoittaa, että ne voivat kuumentua nopeammin. Nämä keittoalueet on merkitty keskikohdassa olevalla punaisella pisteellä. Kun kuumennus ja puhdistus on tapahtunut toistuvasti, tämä piste saattaa häipyä.

Jälkilämmön ilmaisin

Jokaisella keittoalueella on merkkivalo, joka syttyy silloin, kun keittoalue on kuuma. Keittoalueen jäähtyessä valo sammuu. Jälkilämmön merkkivalo syttyy myös silloin, kun kuuma kattila tai pannu asetetaan kylmälle keittoalueelle.

Jos valurautalevyjä käytetään pitkään, levyn alueen ja keittoalueen reunan väri voi muuttua. Siinä tapauksessa takuu ei korvaa huoltoa.

• Käytä laadukkaita keittoastioita, joissa on tasainen ja luja pohja.
• Kattilan pohjan ja keittoalueen halkaisijan tulee olla sama.
• Karkaistusta lasista valmistettuja keittoastioita, joissa on erikospohja, voidaan käyttää keittoalueilla silloin, kun ne ovat halkaisijaltaan sopivia keittoalueille. Keittoastiat, joissa on suurempi halkaisija, voivat säröillä lämpökuormituksen vuoksi.

• Varmista, että kattila tai pannu on keittoalueen keskellä.

• Älä jätä painekeitintä ilman valvontaa, ennen kuin tarvittava paine on saavutettu. Aseta ensiksi keittoalue maksimitehoon, noudata sen jälkeen painekeittimen valmistajan ohjeita ja käytä ao. ilmaisinta keittotehon vähentämiseksi oikeaan aikaan.

• Varmista, että painekeittimessä tai muussa kattilassa tai pannussa on tarpeeksi nestettä. Ylikuumenemisesta johtuen tyhjän kattilan käyttäminen keittoalueella saattaa johtaa sekä kattilan että keittoalueen vaurioitumiseen.
• Noudata valmistajan ohjeita erikoiskeittoastioita käytettäessä.

ENERGIANSÄÄSTÖVIHJEITÄ

• Kattilan ja pannun pohjan halkaisijan tulee olla keittoaluetta vastaava. Jos kattila tai pannu on liian pieni, osa kuumuudesta häviää, jolloin keittoalue saattaa vaurioitua.
• Pidä kantta ruoan valmistuksen niin salliessa.
• Keittoastiaan tulee annostella sopiva määrää ruokaa. Laittaessasi pienen määrän ruokaa suureen kattilaan tai pannuun suuri osa energiaa menee hukkaan.
• Jos astian keittämiseen menee pitkä aika, käytä painekeitintä.
• Kasvikset, perunat jne. voidaan keittää vähemmässä vesimäärässä. Ruoka tulee keitetyksi aivan yhtä hyvin niin kauan kun kattilan kansi on tiukasti suljettuna. Kun vesi alkaa kiehua, vähennä kuumennus tasolle, joka juuri ja juuri riittää ylläpitämään hidasta haudutusta.

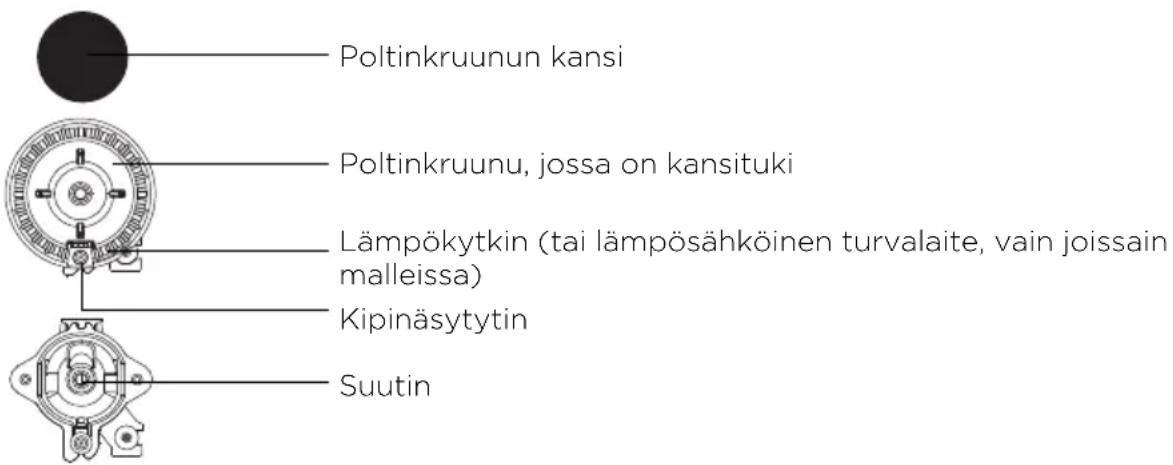

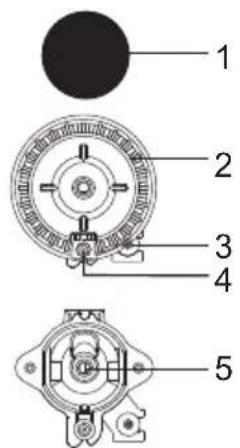

KAASUPOLTTIMET

• Jos haluat käristää lihaa, aseta poltin ensin maksimiteholle ja jatka sen jälkeen kypsennystä minimiteholla.
• Tietyissä malleissa keittotason polttimet on varustettu lämpösähköisillä turvalaitteilla. Jos polttimen liekki sammutetaan (ylikiehumisen, ilmavirran, jne. johdosta.), kaasun syöttö katkaistaan automaattisesti. Kaasun huoneeseen vuotaminen estyy.
• Jos polttimen liekki sammuu liedessä, jossa ei ole lämpösähköistä turvalaitetta, kaasua vuotaa huoneeseen!
• Aseta aina kaasupolttimen kansi huolellisesti poltinkruunun päälle. Varmista, että poltinkruunun suutinosat eivät milloinkaan ole tukossa.

• Valitsemalla oikeankokoisen astian varmistat ihanteellisen keittoajan ja kaasunkulutuksen. Keittoastian halkaisijalla on suurin merkitys.
• Jos kattila tai pannu on liian pieni, sen pohjan reunojen ylitse ulottuvat liekit vaurioittavat astiaa. Myös kaasunkulutus kasvaa.
• Kaasun polttamiseen vaaditaan myös ilmaa. Jos kattila tai pannu on liian suuri, ilmaa ei ole riittävästi käytettävissä ja palamistehokkuus heikkenee.

Kaasulieden supistin (vain joissain malleissa) Käytä lieden supistinta kypsentäessäsi astiassa, jonka halkaisija on tavallista pienempi. Aseta se lisäpolttimen päällä olevalle ristikolle.

Poltintyyppi Astian halkaisija
Iso (3,0 kW) 220-260 mm
Normaali (1,9 kW) 180-220 mm
Ylimääräinen (1,9 kW) 120-180 mm
Kolmirenkainen (3,5 kW) 220-260 mm

POLTTIMEN SYTYTTÄMINEN JA KÄYTTÖ

Paina aina säädintä ennen sen kääntämistä.

Kypsennyksen tehotasot on merkitty säätimiin suurella ja pienellä liekkisymbolilla. Käännä säädintä suuren liekkisymbolin (✗) yli pienen liekkisymbolin (✗) suuntaan ja takaisin. Toiminta-alue on kahden liekkisymbolin välillä.

Emme suosittele symbolien ( ) ja ( ● välisiä asetuksia. Tällä alueella liekki on epävakaa ja saattaa sammua.

Aseta kattila tai pannu polttimen päällä olevalle ristikolle ennen tttimen sytyttämistä (koskee kolmirenkaista, kaksirenkaista ja i-wokkipoltinta).

Kun haluat sammuttaa polttimen, käännä säädin vastaavaan asentoon (●).

Sytyttääksesi kaasupolttimen, paina vastaavaa säädintä ja käännä se maksimitehoasentoon. Kipinäsytyttimen sähköinen kipinä aktivoituu ja kaasu syttyy palamaan.

Kaksikätinen sytytys

Sytyttääksesi kaasupolttimen, paina vastaavaa säädintä ja käännä se maksimitehoasentoon. Paina kipinäsytyttimen painiketta. Kipinäsytyttimen sähköinen kipinä aktivoituu ja kaasu syttyy palamaan.

Sähköinen sytytys toimii ainoastaan virtajohdon ollessa ttynä pistorasiaan. Jos sähköinen sytytys ei toimi puuttuvan an tai kostuneiden sytyttimien vuoksi, kaasu voidaan sytyttää ös tulitikulla tai savukkeensytyttimellä. Pidä säädintä painettuna ytyksen jälkeen noin 10 sekunnin ajan, kunnes liekki vakiintuu.

Jos poltin ei syty 15 sekunnin kuluessa, sulje se ja odota vähintään 1 minuutti. Toista sitten sytytysprosessi.

Jos polttimen liekki on sammunut (syystä riippumatta), sulje poltin ja odota 1 minuutti ennen kuin yrität sytyttää sen uudelleen.

KYPSENNYSPROSESSIN VAIHEET (1-6)

VAIHE 1: PÄÄLLEKYTKEMINEN JA ASETUKSET

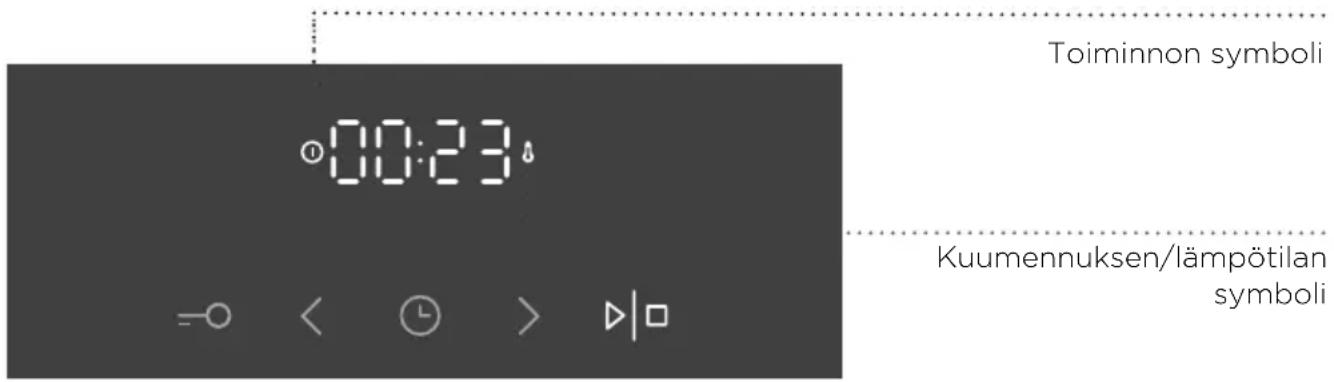

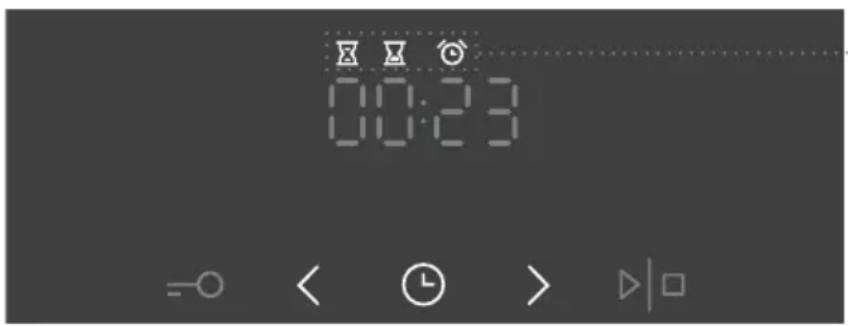

Laitteesi liittämisen jälkeen tai pidemmän sähkökatkon jälkeen näytössä vilkkuu 12:00: ja vastaava symboli 📋 syttyy palamaan. Aseta kellonaika.

KELLON ASETTAMINEN

1 Aseta aika päivästä koskettamalla painikkeita.

Jos painat ja pidät asetusarvon säätöpainiketta painettuna, asetettava arvo alkaa muuttua nopeammin.

KELLOASETUSTEN MUUTTAMINEN

Kellon asetuksia voidaan muuttaa, kun ajastin ei ole aktivoituna. Aseta senhetkinen aika (kello) koskettamalla KELLO-painiketta useita kertoja saadaksesi symbolin valituksi.

VAIHE 2: KYPSENNYSJÄRJESTELMÄN VALITSEMINEN

Kierrä nuppia (vasen ja oikea) valitessasi kypsennysjärjestelmän (katso ohjelmataulukkoa).

Asetuksia voi muuttaa myös ruoan mistuksen aikana.

JÄRJESTELMÄ	KUVAUS EHDOTETTU	LÄMPÖTILA (°C)
KYPSENNYSJÄRJESTELMÄ
»	NOPEA ESILÄMMITYSKäytä tätä toimintoa, jos haluat lämmittää uunin mahdollisimman nopeasti haluamaasi lämpötilaan. Tämä toimintoa ei voi käyttää ruoanvalmistukseen. Kun uuni lämpenee haluttuan lämpötilaan, lämmitysprosessi on valmis.	160
—	YLÄ- JA ALALÄMPÖVASTUSUunin pohjassa ja katossa olevat lämpövastukset säteilevät lämpöä tasaisesti koko uuniin. Leivonnaisia tai lihaa voi paistaa/paahtaa ainoastaan yhdellä tasolla.	200
—	YLÄLÄMPÖVASTUSAinoastaan uunin katossa oleva lämpövastus säteilee lämpöä ruokaan. Käytä sitä astian yläpuoliseen ruskistukseen (loppuruskistus).	180
—	ALALÄMPÖVASTUSAinoastaan uunin pohjassa oleva lämpövastus säteilee lämpöä. Tätä lämpövastusta käytetään ruokalajien alapinnan ruskistamiseen.	180
▼▼	GRILLIVain grillivastus, osa suuresta grillistä, toimii.Tätä järjestelmää käytetään, kun halutaan tehdä pienehkö määrä lämpimiä voileipiä, paistaa makkaraa tai paahtaa leipää.	220

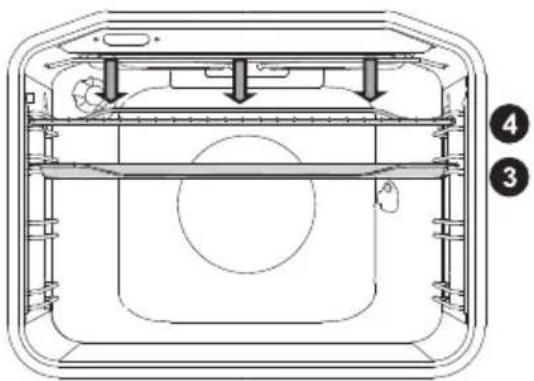

▼▼▼	SUURI GRILLIYlälämpövastus ja grillivastus toimivat samanaikaisesti.Lämpö säteilee suoraan uunin kattoon asennetusta grillivastuksesta. Uunin toiminnan tehostamiseksi myös ylälämpövastus on päällä.Tätä yhdistelmää käytetään, kun halutaan tehdä pienehkö määrä lämpimiä voileipiä, paistaa makkaraa tai paahtaa leipää.GRILLI JA TUULETINGrillivastus ja tuuletin toimivat samanaikaisesti. Tätä yhdistelmää käytetään lihan grillaukseen, suurempien liha-tai kanapalojen paahtamiseen yhdellä paistotasolla. Sitä voidaan käyttää myös gratinointiin tai sillä voidaan ruskistaa ruokalajien pinta rapeaksi.	220170

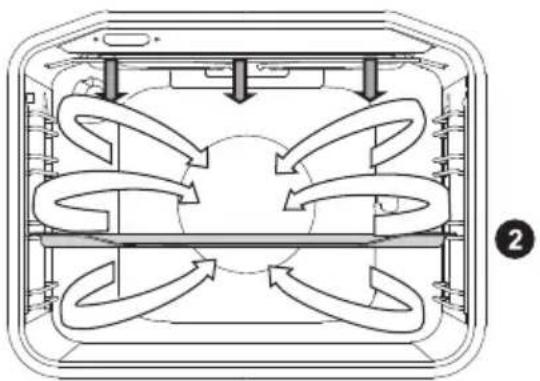

	YLÄLÄMPÖVASTUS JA PUHALLINYlälämpövastus ja tuuletin toimivat. Käytä tätä järjestelmää suurempien liha- ja siipikarjapalojen paistamiseen. Se soveltuu myös gratinoiduille ruokalajeille.	170

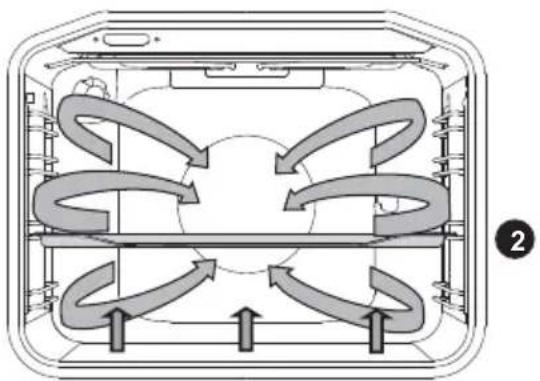

	KUUMA ILMA JA ALALÄMPÖVASTUSAlalämpövastus, pyöreä lämpövastus ja kuumailmapuhallin toimivat. Toimintoa käytetään pizzan, kosteiden leivonnaisten, hedelmäkakkujen, lehtitaikinan ja murotaikinan paistamiseen useammalla tasolla samanaikaisesti.	200
	KUUMA ILMAPyöreä lämpövastus ja puhallin toimivat samanaikaisesti.Uunin takaseinään asennettu puhallin varmistaa, että kuuma ilma kiertää tasaisesti kypsennettävän ruoan ympärillä. Tilaakäytetään lihan kypsennykseen ja leivonnaisten paistamiseen useammalla tasolla samanaikaisesti.	180

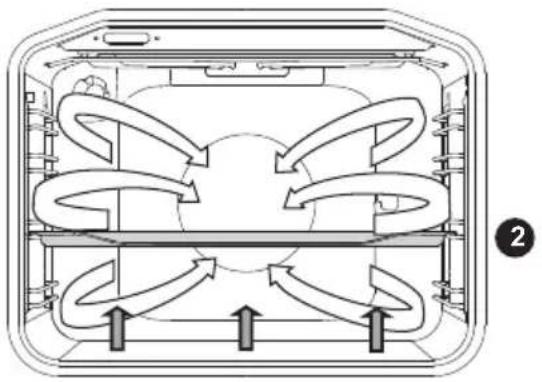

	ALALÄMPÖVASTUS JA PUHALLINTämä toiminto on tarkoitettu sellaisten lehtitaikinasta valmistettujen leivonnaisten paistamiseen, jotka eivät nouse paljon sekä hedelmien ja vihannesten säilöntään.	180

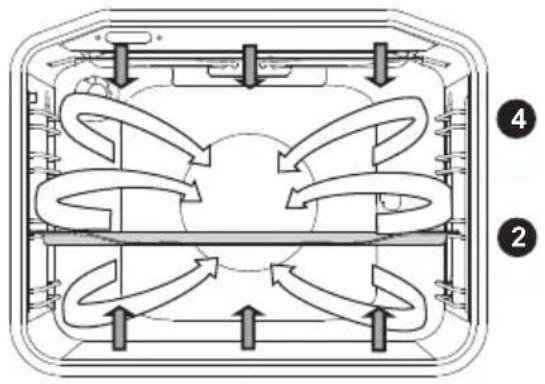

	YLÄ- JA ALALÄMPÖVASTUS PUHALTIMELLAKummatkin lämpövastukset ja puhallin aktivoituvat. Puhallin mahdollistaa kuuman ilman tasaisen kierron uunissa. Sitä käytetään leivonnaisten paistoon, sulatukseen ja hedelmien ja kasvisten kuivaamiseen.	180
	LAUTASTEN LÄMMITINTällä toiminnolla voit lämmittää astiasi (lautaset, kupit) ennen ruoan tarjoilemista, jotta ruoka pysyisi pidempään lämpimänä.	60
	SULATUSIlma kiertää uuníssa, mutta lämpövastukset eivät ole päällä.Vain puhallinta käytetään. Toimintoa käytetään pakastetun ruoan hitaaseen sulattamiseen.	-
	AQUA CLEANAinoastaan alalämpövastus on toiminnassa. Tämän toiminnon avulla voit poistaa tahrat ja ruojnäämät uunista. Ohjelman kesto on 30 minuuttia.	70

VAIHE 3: ASETUSTEN VALITSEMINEN PAISTOLÄMPÖTILAN SÄÄTÄMINEN

Käytettäessäsi uunijärjestelmää ja suurta grilliruokamäärää aseta lämpötilanuppi -asentoon.

Aseta haluamasi LÄMPÖTILA kiertämällä nuppia.

Kun laite on kytketty päälle koskettamalla KÄYNNISTYS-painiketta, lämpötilan kuvake tulee näyttölaitteeseen näkyviin.

Laita laite päälle painamalla KÄYNNISTYS-painiketta ja pitämällä sitä noin 1 sekuntia.

AJASTINTOIMINNOT

Käännä ensin KYPSENNYSJÄRJESTELMÄN VALINTANUPPIA ja aseta sitten lämpötila.

Kosketa AJASTIN-painiketta useamman kerran halutun ajastintoiminnon valitsemiseksi. Valitun ajastintoiminnon kuvake syttyy ja asetettava kypsennyksen aloitus-/lopetusaika alkaa vilkkua näytöllä.

Paina KÄYNNISTÄ kypsennyksen aloittamiseksi. KULUNUT KYPSENNYSAIKA näytetään näytöllä.

Ajastintoiminnon näyttö

Kypsennysajan asettaminen

Tässä tilassa voit määrittää uunin toiminta-ajan (kypsennysajan). Aseta haluamasi kypsennysaika. Aseta ensin minuutit, sitten tunnit. Vastaava kuvake ja kypsennysaika näkyvät näytössä.

Viivästetyn käynnistysajan asettaminen

Tässä toiminnossa voit määrittää kypsennyksen keston (kypsennysajan) ja ajan, jolloin haluat kypsennysprosessin päättyvän (päättymisaika). Varmista että kelloon on asetettu nykyinen aika tarkasti.

Esimerkki:

Nykyinen aika: keskipäivä

Kypsennysaika: 2 tuntia

Kypsennyksen loppu: 18:00

Aseta ensin kypsennysaika (kypsennyksen kesto), esim. 2 tuntia.

Nykyisen ajan ja kypsennysajan summa näytetään automaattisesti (14:00).

Kosketa AJASTIN-painiketta uudelleen valitaksesi KYPSENNYSAJAN symbolin ja aseta sitten aika, jolloin haluat kypsennyksen päättyvän (18:00).

Paina KÄYNNISTÄ kypsennyksen aloittamiseksi. Ajastin odottaa, kunnes on aika käynnistää kypsennys ja symboli syttyy. Uuni kytkeytyy automaattisesti päälle (kello 14:00) ja sammuu valittuna aikana (kello 18:00).

Minuuttimuistuttimen asettaminen

Minuuttimuistutinta voidaan käyttää uunin toiminnoista riippumatta. Asetus voi olla pisimmillään 24 tuntia. Viimeisen minuutin aikana minuuttimuistuin näyttää myös sekunnit. Kun asetettu aika on kulunut loppuun, uuni sammuu automaattisesti (kypsennys päättyy).

Kuuluu äänimerkki, jonka voit sammuttaa koskettamalla mitä tahansa painiketta.

Minuutin kuluttua äänimerkki sammuu automaattisesti.

Ajastintoiminnot voidaan peruuttaa asettamalla ajaksi "O". Mikä tahansa toiminto voidaan peruuttaa nopeasti painamalla samanaikaisesti >ja <-painiketta ja pitämällä niitä hetken painetuna.

VAIHE 4: LISÄTOIMINTOJEN (EXTRAS) VALITSEMINEN

Aktivoi/deaktivoi toiminnot haluttua painiketta tai painikeyhdistelmää painamalla.

-0 LAPSILUKKO

Aktivoi lapsilukko koskettamalla LAPSILUKKO-painiketta. "Lukko" ilmestyy näyttölaitteeseen 5 sekunniksi. Paina painiketta uudelleen lapsilukon deaktivoimiseksi.

Jos lapsilukko on aktivoituna, eikä ajastintoimintoa ole asetettu (näytöllä näkyy vain kello), uuni ei toimi. Jos lapsilukko aktivoidaan sen jälkeen, kun ajastin on asetettu, uuni toimii normaalisti, mutta sen asetuksia ei voi muuttaa.

Kun lapsilukko on aktivoitu, järjestelmiä voidaan muuttaa, mutta lisätoimintojen muuttaminen ei ole mahdollista. Ruoanvalmistus voidaan lopettaa kiertämällä valitsinnuppi "O"-asentoon. Lapsilukko jää aktivoiduksi myös sen jälkeen, kun uuni on kytketty pois päältä. Uuden järjestelmän valitsemiseksi lapsilukko on ensin poistettava käytöstä.

UUNIN VALOT

Uunin valot kytkeytyvät automaattisesti päälle aina kypsennysjärjestelmän ollessa valittuna.

5sek < ÄÄNIMERKKI

Merkkiäänen voimakkuus voidaan säätää, kun mitään ajastintoimintoa ei ole valittu (näytössä näkyy pelkkä kellonaika). Pidä <-painiketta painettuna 5 sekunnin ajan. Ensiksi näyttöön ilmestyy "Vol", ja sen jälkeen kaksi täysin valaistua palkkia. Kosketa -painiketta valitaksesi yhden äänenvoimakkuustasoista (yksi, kaksi tai kolme palkkia). Asetus tallennetaan automaattisesti kolmen sekunnin kuluttua ja näytölle ilmestyy kellonaika.

5sek > NÄYTÖN KONTRASTIN PIENENTÄMINEN

Kypsennysjärjestelmän valintanupin on oltava "O"-asennossa. Pidä >-painiketta 5 sekunnin ajan painettuna. Ensiksi näyttöön ilmestyy "bri", ja sen jälkeen kaksi täysin valaistua palkkia. Kosketa -painiketta näytön himmennyksen säätämiseksi (yksi, kaksi tai kolme palkkia). Asetus tallennetaan automaattisesti kolmen sekunnin kuluttua.

Sähkökatkon yhteydessä tai kytkettäessä laite pois päältä kaikki ylimääräiset toimintoasetukset pysyvät tallentuneina vaan muutaman minuutin. Tämän jälkeen kaikki asetukset äänimerkkiä, näytön himmennystä ja lapsilukkoa lukuun ottamatta palautetaan tehdasasetuksiin.

Käynnistä kypsennys pitämällä KÄYNNISTÄ/PYSÄYTÄ-painiketta hetken aikaa painettuna. Lämpötilan ja toiminnon symbolit syttyvät.

Ellei mitään ajastintoimintoa valita, kypsennyksen kestoaika, kypsennysaika ilmestyvät näyttöön.

Kun uuni saavuttaa asetuslämpötilan, kuuluu lyhyt äänimerkki. Lämpötlan symboli hetken kuluttua sammuu.

Lämpötlan symboli viittaa kuumennustoimintaan. Sen takia se ilmestyy ja häviää sennyksen aikana aika ajoin.

VAIHE 6: UUNIN KYTKEMINEN POIS PÄÄLTÄ

Lopeta kypsentäminen painamalla ja pitämällä KÄYNNISTÄ/PYSÄYTÄ -painiketta painettuna.

Käännä KYPSENNYSJÄRJESTELMÄN VALINTANUPPI "O"-asentoon.

Kun kypsennys on suoritettu loppuun, kaikki ajastinasetukset keskytyvät ja uuntuvat minuuttimuistutinta lukuunottamatta. Näytöllä näytetään kellonaika. hdytyspuhallin käyn edelleen hetken aikaa.

JÄRJESTELMIEN (KYPSENNYSTILAT) KUVAUKSET JA KYPSENNYSTAULUKOT

Jos et löydä etsimääsi ruokaa taulukosta, valitse mahdollisimman samantyyppinen ruoka.

Näytetyt tiedot viittaavat tilanteeseen, jossa ruokaa kypsennetään vain yhdellä paistotasolla.

Suositeltujen lämpötilojen tiedot näytetään. Aloita alhaisemmasta lämpötilasta ja nosta sitä, jos näyttää siltä, että ruoka ei kypsy riittävästi.

Kypsennysajat ovat vain arvioita ja niissä voi esiintyä eroja eri olosuhteissa.

Symboli * merkitsee sitä, että uuni tulisi esilämmittää valittua kypsennysjärjestelmää käyttäen.

Esilämmitä uuni vain silloin, kun tämän käyttöohjeen taulukoiden reseptissä niin vaaditaan. Tyhjän uunin lämmittäminen kuluttaa paljon energiaa. Siten useiden leivonnaisten tai pizzojen paistaminen peräkkäin säästää paljon energiaa, koska uuni on jo esilämmitetty.

Käytä tummia mustalla silikonilla tai emaililla pinnoitettuja paistopeltejä ja uunipannuja, sillä ne johtavat hyvin lämpöä.

Jos käytät leivinpaperia, varmista, että se kestää korkeaa lämpötilaa.

Kypsennettäessä suurempia lihapaloja tai suuria leivonnaisia, uunin sisään kehittyy runsaasti höyryä, joka puolestaan voi aiheuttaa uuninluukun höyrystymisen. Tämän on luonnollinen ilmiö, eikä vaikuta laitteen toimintaan. Pyyhi luukku ja luukun lasi kuiviksi kypsennyksen jälkeen.

Poista aina rasvasuodatin uunista paistaessasi leivonnaisia.

Energian säästämiseksi uuni voidaan sammuttaa noin 10 minuuttia ennen kypsennysprosessin loppua ja hyödyntää jälkilämpöä.

Älä anna ruoan jäähtyä suljetussa uunissa kondensaitin syntymisen ehkäisemiseksi (kastetta).

Uunin pohjassa ja katossa olevat lämpövastukset säteilevät lämpöä tasaisesti koko uuniin.

Lihan paahtaminen:

Käytä emalipintaista, lämmönkestävää lasi-, savi- tai valurautapannua tai -peltiä. Ruostumattomasta teräksestä valmistetut pellit eivät sovellu käytettäviksi, koska ne heijastavat voimakkaasti lämpöä.

Käytä emaloitua päällystettyä, temperoitua lasia, savea, tai valurautapannua tai peltiä. Ruostumatonta terästä olevat pellit eivät ole sopivia, koska ne heijastavat voimakkaasti lämpöä.

Ruoka-aine Paino	(g)	Paistotaso (alhaalta päin)	Lämpötila (°C)	Paistoaika (minuuttia)
LIHA
Porsaanpaisti 1500 2 190-200 120-130
Porsaanlapa 1500 2 190-200 120-140
Porsasrullat 1500 2 190-200 120-140
Lihamureke 1500 2 200-210 60-70
Naudanpaisti 1500 2 190-210 120-140
Paahtopaisti, kypsä 1000 2 200-210 40-60
Vasikkarullat	1500 2 180-200 90-120
Lampaan ulkofilee	1500 2 190-200	100-120
Kanipaisti	1500 2 190-200	100-120
Poronpaisti	1500 2 190-200	100-120
Pizza*	/	2	220 25
Kana	1500 2	200	80
KALA
Haudutetut kalat	1000 2	210 50-60

Käytä tätä ohjelmaa kanan paistamiseen, mikäli laitteessa ei ole 📋 ohjelmaa. Käytä tätä ohjelmaa pizzan paistamiseen, mikäli laitteessa ei ole 🔒 ohjelmaa.

Leivonnaisten paistaminen

Käytä ainoastaan yhtä paistotasoa ja tummia paistopeltejä tai pannuja. Vaaleilla paistopelleillä tai pannuilla leivonnaiset eivät saa niin kaunista väriä, koska ne heijastavat lämpöä. Pane paistopellit aina ritilän päälle. Jos käytät mukana toimitettavaa paistopeltiä, poista ritilä. Kypsennysaika on lyhyempi, jos uuni on esilämmitetty.

Ruoka-aine Paistotaso	(alhaalta päin)	Lämpötila (°C)	Paistoaika (minuuttia)
LEIVONNAISET
Vihanneskohokas 2 190-200 30-35
Makea kohokas 2 190-200 30-35
Sämpylät * 2 200-220 30-40
Leipä * 2 180-190 50-60
Valkoinen leipä * 2 180-190 50-60
Tattarileipä * 2 180-190 50-60
Kokojyväleipä * 2 180-190 50-60
Ruisleipä *	2 180-190 50-60
Spelttileipä *	2 180-190 50-60
Saksanpähkinäkakku	2	180 55-60
Sokerikakku *	2 160-170	25-30
Juustokakku 2 170-180	65-75
Vuokaleivokset	2 170-180	25-30
Hiivataikinasta tehdyt pikkuleivokset	2 200-210	25-30
Kaalipiirakat	2	185-195	25-40
Hedelmäpiirakka	2 150-160	40-50
Marenkikeksit	2	90	120
Hillotäytteiset pullat (Buchtel)	2	170-180	30-35

Vinkki Käyttö
Onko kakku kypsä? • Työnnä puinen hammastikku tai varras kakkuun. • Jos hammastikkuun tai vartaaseen ei jää jälkiä taikinasta, kun vedät sen pois, kakku on valmis.
Lytistyikö kakku? • Tarkista resepti. • Käytä seuraavalla kerralla vähemmän nestettä. • Huomioi sekoitusaika käyttäessäsi pieniä sauvasekoittimia, tehosekoittimia jne.
Kakun pohja on liian vaalea?	• Käytä tummaa paistopeltiä tai vuokaa. • Aseta paistopelti yhtä tasoa alemmaksi ja kytke alalämpövastus päälle kypsennysajan loppua kohden.
Kostaea täytettä sisältävä kakku ei ole riittävän kypsä?	• Nosta lämpötilaa ja pidennä kypsennysaikaa.

Älä laita syvää paistoastiaa ensimmäiseen kiskoon.

SUURI GRILLI, GRILLI

Grillattaessa ruokaa suurella grillillä uunin kattoon asennettu ylälämpövastus ja grillivastus ovat toiminnassa.

Grillattaessa ruokaa ylälämpövastus ja uunin kattoon asennettu grillivastus ovat toiminnassa.

Anna infrapunavastuksen (grilli) kuumentua viisi minuuttia.

Valvo kypsennyksen edistymistä koko ajan. Liha voi palaa nopeasti korkean lämpötilan johdosta.

Grillivastusta voidaan käyttää esimerkiksi bratwurstin, lihapalojen ja kalan (viipaleet, palat, lohikyljykset, fileet jne.) paistamiseen rapeiksi vähärasvaisella tavalla tai leivän paahtamiseen.

Jos grillaat lihaa suoraan ritilällä, voitele se öljyllä estääksesi lihan tarttumisen ritilään ja laita ritilä neljännelle paistotasolle. Laita rasvankeräyspannu ensimmäiselle tai toiselle paistotasolle.

Käyttäessäsi grillaustoimintoa uunipannun kanssa varmista, että pannussa on riittävästi nestettä, niin että ruoka ei pala siihen kiinni. Käännä liha kypsennyksen aikana.

Puhdista uuni, varusteet ja välineet grillauksen jälkeen.

Grillaustaulukko - pieni grilli

Ruoan tyyppi Paino	(g)	Paistotaso (alhaalta päin)	Lämpötila (°C)	Paistoaika (minuuttia)
LIHA
Häränpihvi, puoliraaka 180g/pala 3 220 18-21
Sian niskapalat 180g/pala 3 220 18-22
Kotletit/kyljykset 180g/pala 3 220 20-22
Grillimakkarat 100g/pala 3 220 11-14
PAAHDETTU LEIPÄ
Paahtoleipä / 4 220	3-4
Lämpimät voileivät	/ 4 220 5-7

Grillaustaulukko - suuri grilli

Ruoan tyyppi Paino	(g)	Paistotaso(alhaaltapäin)	Lämpötila(°C)	Paistoaika(minuuttia)
LIHA
Häränpihvi, puoliraaka 180 g/pala 3 220 14-16
Häränpihvi, kypsä 180 g/pala 3 220 18-21
Sian niskapalat 180 g/pala 3 220 19-23
Kotletit/kyljykset 180 g/pala 3 220 20-24
Vasikanleike 180 g/pala 3 220 19-22
Grillimakkarat 100 g/pala 3 220 11-14
Spam (Leberkäse,sianlihapasteija)	200 g/pala 3 220		9-15
KALA
Lohikyljykset/-fileet	600	3 220 19-22
PAAHDETTU LEIPÄ
6 palaa vaaleaa leipää	/	4 220	1.5-3
4 viipalettasekajyväleipää	/	4 220	2-3
Lämpimät voileivät	/	4 220 3.5-7

Pidä uunin luukku aina suljettuna käyttäessäsi grillikuumenninta (infrapuna).

Grillikuumennin, ritilä, ja muut uunin tarvikkeet tulevat erittäin kuumiksi grillauksen aikana.

Käytä siksi uunikintaita ja lihapihtejä.

Pidä uuninluukku aina suljettuna käyttäessäsi grillivastusta (infrapunavastus).

Grillivastus, ritiä ja muut uunin varusteet kuumentuvat voimakkaasti grillauksen aikana. Käytä tästä syystä aina uunikintaita ja grillipihtejä.

Kypsennys rotisseriella (mallista riippuen)

Maksimilämpötila rotisserietä käytettäessä on 240°C.

1 Laita varrastuki 3. paistotasoon alhaaltapäin ja aseta syvä uunipannu alaosan (ensimmäiseen) paistotasoon, jota käytetään valutusastiana.

2 Lävistä vartaan liha ja kiristä ruuvit.

3 Aseta vartaan kädensija etummaiseen varrastukeen ja laita kärki uunin takaseinässä olevaan oikeanpuoleiseen aukkoon (aukko on suojattu kiertokannella).

4 Irrota vartaan kädensija ja sulje uunin luukku.

Kytke uuni päälle ja valitse SUURI GRILLI -järjestelmä.

Grilli toimii vain silloin, kun uunin ovi on kiinni.

GRILLI JA TUULETIN

Tätä toimintoa käytettäessä grillivastus ja puhallin toimivat samanaikaisesti. Soveltuu lihan, kalan ja vihannesten grillaukseen.

(Katso GRILLAUSTA koskevat kuvaukset ja vinkit.)

Ruoan tyyppi Paino	(g)	Paistotaso (alhaalta päin)	Lämpötila	Paistoaika (minuuttia)
LIHA
Ankka * 2000 2 150-170 80-100
Porsaanpaisti 1500 2 160-170 60-85
Porsaanlapa 1500 2 150-160 120-160
Porsaan lapa 1000 2 150-160 120-140
Puolikas kana 600 2 180-190	25 (1. puoli)			20 (toinen puoli)
Kananpoika	1500 2	190 30 (1. puoli)		30 (toinen puoli)
KALA
Taimen *	200 g/pala	2 170-180 45-50

KUUMA ILMA JA ALALÄMPÖVASTUS

Alalämpövastus, pyöreä lämpövastus ja kuumailmapuhallin toimivat. Soveltuu pizzan, omenapiirakan ja hedelmäkakkujen paistamiseen.

(Katso YLÄ- ja ALALÄMPÖVASTUKSEN kuvaukset ja niitä koskevat vinkit.)

Ruoan tyyppi Paistotaso	(alhaalta päin)	Lämpötila	Paistoaika (minuuttia)
Juustokakku, murotaikina 2 150-160 65-80
Pizza * 2 200-210 15-20
Quiche Lorraine, murotaikina	2 180-200 35-40
Omenapiirakka, kohotettu taikina	2 150-160 35-40
Omenastruudeli, filotaikina	2 170-180 45-65

KUUMA ILMA

Pyöreä lämpövastus ja puhallin toimivat samanaikaisesti. Uunin takaseinään asennettu puhallin varmistaa, että kuuma ilma kiertää tasaisesti kypsennettävän ruoan ympärillä.

Lihan paahtaminen:

Käytä emalipintaista, lämmönkestävää lasi-, savi- tai valurautapannua tai -peltiä. Ruostumattomasta teräksestä valmistetut pellit eivät sovellu käytettäviksi, koska ne heijastavat voimakkaasti lämpöä.
Lisää riittävästi nestettä kypsennyksen aikana, jotta liha ei palaisi. Käännä liha kypsennyksen aikana. Paistista tulee mehevämpi, jos peität sen.

Ruoan tyyppi Paino	(g)	Paistotaso (alhaalta päin)	Lämpötila (°C)	Paistoaika (minuuttia)
LIHA
Porsaanpaisti, mukana nahka	1500 2 170-180 140-160
Porsaankylki 1500 2 170-180 120-150
Ankka 1700 2 160-170 120-150
Hanhi 4000 2 150-160 180-200
Kalkkuna 5000 2 150-170 180-220
Kananrinta 1000 2	180-190	70-85
Täytetty broileri	1500 2 170-180 100-120

Leivonnaisten paistaminen

Suosittelemme uunin esilämmitystä.

Keksejä ja pikkuleipiä voidaan paistaa matalilla paistopelleillä useammalla tasolla samanaikaisesti (toisella ja kolmannella).

Huomaa, että kypsennysajoissa saattaa olla eroja, vaikka käytettävät paistopellit olisivatkin samanlaisia. Ylemmällä pellillä olevat pikkuleivät saattavat valmistua nopeammin kuin alemmalla olevat.

Pane paistopellit aina ritilän päälle. Jos käytät mukana toimitettavaa paistopeltiä, poista ritilä.

Kauniin tasaisen värin saamiseksi varmista, että pikkuleivät ovat yhtä paksuja.

Ruoan tyyppi Paistotaso	(alhaalta päin)	Lämpötila(°C)	Paistoaika(minuuttia)
LEIVONNAISET
Kakku 2 150-160 45-60
Sokerikakku 2 150-160 25-35
Murokakku 2 160-170 25-35
Hedelmäkakku, sokerikakku 2 150-160 45-65
Luumukakku 2 150-160 30-40
Kääretorttu * 2 160-170 15-25
Hedelmäkakku, murotaikina 2 160-170 50-70
Challah-leipä 2 160-170 35-50
Omenastruudeli 2 170-180 40-60
Keksit, murotaikina *	2 150-160	15-25
Keksit, pursotetut *	2 150-160	15-28
Pikkuleivät, kohotettu taikina	2 170-180	20-35
Pikkuleivät, filotaikina	2 170-180	20-30
Jogurtti	2	40	240
LEIVONNAISET - PAKASTETUT
Omena- ja raejuustostruudeli	2 170-180	50-70
Pizza	2 170-180	20-30
Ranskalaiset perunat, uunivalmiit *	2 170-180	20-35
Kuorukat, uunissa paistettavat	2 170-180	20-35
Kermatäytteiset leivonnaiset	2 180-190	25-45

Älä laita syvää paistoastiaa ensimmäiseen kiskoon.

ALALÄMPÖVASTUS JA PUHALLIN

Tämä toiminto on tarkoitettu sellaisten lehtitaikinasta valmistettujen leivonnaisten paistamiseen, jotka eivät nouse paljon sekä hedelmien ja vihannesten säilöntään. Käytä paistamiseen toista tasoa alhaalta päin ja melko matalaa uunia, jotta kuuma ilma pääsisi kiertämään kypsennettävän ruoan yläpuolella.

Ruoan tyyppi Paistotaso	(alhaalta päin)	Lämpötila	Paistoaika (minuuttia)
HEDELMÄT
Mansikat 2 180 20-30
Luuhedelmät 2 180 25-40
Hedelmäsose 2 180 25-40
VIHANNEKSET
Maustekurkku 2 180 25-40
Pavut/porkkana 2 180 25-40

SÄILÖNTÄ

Valmistele säilöttävä ruoka ja säilöntään käytettävät purkit normaaliin tapaan. Käytä purkkeja, joissa on kumitiiviste ja lasikansi. Älä käytä kierrettäviä tai metallisia kansia eikä metallitölkkejä tai -purkkeja. Varmista, että purkit ovat samankokoisia, täytetty samoilla aineksilla ja suljettu tiiviisti.

Kaada 1 litra vettä syvälle paistopellille ja aseta kuusi yhden litran purkkia pellille (noin 70 °C). Laita pelti uunin toiselle paistotasolle.

Pidä ruokaa silmällä säilönnän aikana. Kypsennä, kunnes purkkien sisältämä neste alkaa kiehua eli ensimmäisessä purkissa näkyy kuplia.

Ruoka-aine Määrä	(I)	L = 170 °C - 180 °C, kunnes purkeissa alkaa näkyä kuplia / kunnes purkkien sisältämä neste alkaa kiehua	Lämpötila, kun sisältö alkaa kiehua - kun kuplia ilmaantuu	Tasaantumisaika uunissa (min)
HEDELMÄT
Mansikat 6×1 l 40-55 Kytkeminen			pois päältä	25
Luuhedelmät 6×1 l 40-55 Kytkeminen			pois päältä	30
Hedelmäsose 6×1 l 40-55 Kytkeminen			pois päältä	35
VIHANNEKSET
Maustekurkku 6×1 l 40-55 Kytkeminen			pois päältä	30
Pavut, porkkanat 6×1 l 40-55 120 °C, 60 min 30

YLÄ- JA ALALÄMPÖVASTUS PUHALTIMELLA

Sitä käytetään kaikenlaisten leivonnaisten paistoon, sulatukseen ja hedelmien ja kasvisten kuivaamiseen. Odota ennen ruoan laittamista esilämmitettyyn uuniin, että merkkivalo sammuu ensimmäisen kerran. Parhaimman tuloksen saavuttamiseksi paista vain yhdellä hyllyllä (tasolla).

Uuni täytyy esilämmittää. Käytä alhaalta lukien toista tai neljättä kiskoa.

Leivonnaisten paistotaulukko ylä- ja alalämpöä sekä tuuletinta käytettäessä

Leivonnaisen tyyppi Paistotaso	(alhaalta päin)	Lämpötila(°C)	Kypsen-nysaika(minuuttia)
Marmorikakku 2 140-150 45-55
Kakku suorakulmaisella paistopellillä	2 130-140 45-55
Juustokakku 2 130-140 55-65
Hedelmäkakku - murotaikina 2 140-150 35-45
Sokerikakku 2 130-140 20-30
Murokakku 2 140-150 25-35
Hedelmäkakku, sokerikakku 2 130-140 35-45
Kääretorttu 2 140-150 18-23
Palmikoitu leipä, rinkiläleipä 2 140-150 25-35
Joululeipä 2 130-140 50-60
Omenastruudeli 2 140-150 45-55
Hillotäytteiset pullat (Buchtel)	2 150-160 25-35
Gugelhupf (Bundt-kakku)	2 130-140	40-50
Murotaikinasta valmistetut keksit	2 140-150 18-25
Puristetut keksit *	2 130-140	10-15
Pikkuleivät, kohotettu taikina 2 140-150	15-20
Leipä	2 170-180 45-55
Pizza	2 180-190	13-20
Quiche Lorraine 2 150-160 35-45
PAKASTETAIKINA
Omenastruudeli 2 150-160 40-50
Pizza 2 160-170 15-23
Filoleivonnaiiset 2 150-160 18-25

SULATUS

Tätä toimintoa käytettäessä ilma kiertää ilman että lämpövastukset ovat käytössä. Sulattamiseen sopivia ruokia ovat kerma- tai voikuorrutteiset täytekakut, kakut ja leivonnaiset, leipä ja sämpylät sekä pakastetut hedelmät.

Ruoka kannattaa yleensä poistaa pakkauksesta (älä unohda poistaa mahdollisia metallihakasia tai kiinnittimiä).

Sulatusajan puolivälissä palat tulee kääntää toisinpäin, sekoittaa jaerotella, jos ne ovat jäätyneet kiinni toisiinsa.

Muista irrottaa laite verkkovirrasta ennen puhdistuksen aloittamista, ja anna sen jäähtyä.

Lapset eivät saa puhdistaa laitetta tai tehdä sille huoltotöitä ilman valvontaa.

Alumiinipinta

Alumiinipinnat on puhdistettava materiaalille tarkoitetulla, nestemäisellä puhdistusaineella, joka ei sisällä hankaavia aineita.

Laita puhdistusainetta märkään liinaan ja puhdista pinta. Huuhtele pinta tämän jälkeen vedellä. Älä levitä puhdistusainetta suoraan alumiinipinnalle.

Älä käytä hankaavia puhdistusaineita tai sieniä.

Huomaa: Pinta ei saa joutua kosketuksiin uuninpuhdistussuihkeiden kanssa, seurauksena voi olla näkyviä, pysyviä vaurioita.

Rungon ruostumattomasta teräksestä valmistettu etupinta

(mallista riippuen)

Puhdista pinta ainoastaan miedolla puhdistusaineella (saippuavaahdolla) ja pehmeällä sienellä, joka ei naarmuta pintaa. Älä käytä hankaavia puhdistusaineita tai liuottimia sisältäviä puhdistusaineita, sillä ne voivat vaurioittaa pintaa.

Lakatut pinnat ja muoviosat

(mallista riippuen)

Älä puhdista nuppeja ja painikkeita, kahvoja, tarroja ja arvo-/tyyppikilpiä hankaavilla puhdistusaineilla tai -välineillä, alkoholipitoisilla puhdistusaineilla tai alkoholilla.

Jotta pinta ei vaurioituisi, poista tahrat välittömästi pehmeällä, hankaamattomalla liinalla ja vedellä.

Voit myös käyttää tällaisille pinnoille tarkoitettuja puhdistusaineita ja -välineitä kyseisen puhdistusaineen valmistajan ohjeiden mukaan.

Ohjauspaneeli:

Älä käytä hankaavia tai hiovia puhdistusaineita.

Alumiinipinnat eivät saa joutua kosketuksiin uuninpuhdistussuihkeiden kanssa,

seurauksena voi olla näkyviä, pysyviä vaurioita.

KEITTOTASOJEN PUHDISTUS

Puhdista keittoalueiden ympärys kuumalla vedellä ja pienellä määrällä astianpesuainetta.

Käytä sitkeään likaan pesuaineeseen kastetettua saippuavillaa, huuhdo sen jälkeen taso ja pyyhi kuivaksi.

Suolaa sisältävillä nesteillä, ylikiehuneilla nesteillä ja kosteudella on keittoalueisiin haitallinen vaikutus. Puhdista aina keittoalueet,

Käytä keittoalueiden kunnossa pitämiseen tavallisia pesuaineita ja yleisessä myynnissä olevia hoitoaineita. Jos keittoalue on hieman lämmin, puhdistusaine imeytyy huokosiin helpommin.

Keittoalueiden kehät on tehty ruostumattomasta teräksestä. Ne saattavat kuumuudesta johtuen muuttua väriltään kellertäväksi tietyn käyttöajan kuluttua. Tämä on normaali aineellinen ilmiö.

Kellertävät pilkut voidaan poistaa tavallisilla metallinpuhdistusaineilla.

Tehokkaat astianpesuvälineet eivät sopellu näiden reunusten puhdistamiseen, koska ne saattavat tehdä naarmuja.

KAASUPOLTIN

Ristikon, keittotason ja polttimen osat voi pestä kuumalla vedellä, johon lisätty hieman pesuainetta. Älä pese niitä astianpesukoneessa.

Puhdista lämpökytkin ja kipinäsytytin pehmeällä harjalla. Niiden on oltava tahrattoman puhtaat, jotta ne toimisivat asianmukaisesti.

Puhdista poltinkruunu ja kansi. Varmista myös, että poltinkruunun aukot eivät ole tukkeutuneet tai muutoin kiinni. Kuivaa kaikki osat puhdistuksen jälkeen perusteellisesti ja aseta ne huolellisesti oikeille paikoilleen. Jos jokin osa asetetaan vinoon, polttimen sytyttäminen vaikeutuu.

Polttimen kannet on pinnoitettu mustalla emalilla. Korkeista lämpötiloista johtuen niiden värin muuttumista ei voi välttää. Se ei kuitenkaan vaikuta polttimien toimintaan.

TAVANOMAINEN UUNIN PUHDISTUS

Voit puhdistaa uunin sisäosien pinttyneen lian tavanomaisin menetelmin (puhdistusaineilla tai uuninpuhdistussuihkeella). Huuhtele puhdistusaineen jäämät huolellisesti pois puhdistuksen jälkeen.

Uuni ja tarvikkeet on puhdistettava jokaisen käytön jälkeen, jotta lika ei pala kiinni uunin pintoihin. Rasva on helpointa poistaa lämpimällä saippuavaahdolla, kun uuni on vielä lämmin.

Poista piintynyt ja kiinnipalanut lika perinteisillä uuninpuhdistusaineilla. Huuhtele uuni huolellisesti puhtaalla vedellä puhdistusaineen jäämien poistamiseksi.

Älä milloinkaan käytä voimakkaita puhdistusaineita, hankaavia puhdistusaineita, hankaavia sieniä, tahran- tai ruosteenpoistoaineita tai vastaavia.

Puhdista välineet (paistopellit ja pannut, ritilät jne.) kuumalla vedellä ja puhdistusaineella.

PUHDISTA RASVASUODATIN jokaisen käytön jälkeen kuumalla vedellä pehmeää harjaa ja puhdistusainetta käyttäen tai astianpesukoneessa.

Uunin pinnoissa ja paistopelleissä on erityinen emalipinnoitus, joka tekee niistä sileitä ja kestäviä. Tämä erikoispinnoite helpottaa puhdistusta huoneenlämmössä.

AQUA CLEAN -TOIMINNON KÄYTTÖ UUNIN PUHDISTAMISEKSI

2 Kaada 0,6 l vettä lasiastiaan ja laita se alimmalle paistotasolle.

3 30 minuutin kuluttua uunin emalipinnoille jäänyt ruoka on pehmentynyt ja se on helppo puhdistaa kostealla rievulla.

Käytä Aqua Clean -järjestelmää vasta, kun uuni on täysin jäähtynyt.

LANKA- JA TELESKOOPPISTEN LAAJENNETTAVIEN KISKOJEN POISTAMINEN JA PUHDISTAMINEN

Käytä ainoastaan perinteisiä puhdistusaineita lankakiskojen puhdistukseen.

A Pitele kiskoja alapuolelta ja vedä niitä uunin keskustaa kohti.

B Pitele kiskoja alapuolelta ja vedä niitä uunin keskustaa kohti.

Älä pese laajennettavia kiskoja astianpesukoneessa.

KATALYYTTIKAPPALEIDEN ASENTAMINEN

Käytä ainoastaan perinteisiä puhdistusaineita lankakiskojen puhdistukseen.

Käytä ainoastaan perinteisiä puhdistusaineita lankakiskojen puhdistukseen.

1 Kiinnitä kiskot katalyyttikappaleisiin.

2 Ripusta kappaleet ja kiinnitetyt kiskot olemassa olevia reikiä käyttäen vetämällä ylöspäin.

Kun asennat katalyyttikappaleilla varustettuja, täysin ulosvedettäviä kiskoja, aseta toimitukseen sisältyvien jousilukkojen toinen pää uunin seinämän alaosassa oleviin aukkoihin ja toinen pää kiskoihin. Jousilukkojen tarkoitus on pitää kiskot tukevasti paikoillaan.

Älä pese katalyyttikappaleita astianpesukoneessa.

UUNIN KATON PUHDISTUS

(mallista riippuen)

Ylempää grillivastusta voidaan kääntää, mikä mahdollistaa uunin katon helpomman puhdistuksen. Poista pellit, ritilä ja kiskot ennen uunin puhdistamista.

Vedä lämpövastusta, kunnes poikkikisko vapautuu sivukannattimista vasemmalla ja oikealla.

Älä milloinkaan käytä lämpövastusta sen ollessa taitettuna/laskettuna. Noudata puhdistuksen jälkeen samaa prosessia päinvastaisessa järjestyksessä työntäen lämpövastusta takaisin, kunnes poikkikisko napsahtaa paikalleen.

Irrota laite verkkovirrasta.

Lämpövastuksen on oltava jäähtynyt, muutoin on olemassa palovammojen vaara.

UUNIN LUUKUN IRROTTAMINEN JA PAIKALLEEN ASETTAMINEN

LUUKUN PEHMEÄ SULKEUTUMINEN (mallista riippuen)

Uunin luukku on varustettu järjestelmällä, joka vaimentaa sen sulkenemisvoimaa, järjestelmä alkaa vaikuttaa 75 asteen kulmassa. Se mahdollistaa vaivattoman, hiljaisen ja pehmeän sulkemisen. Kevyt työntö (15 asteen kulmassa suhteessa suljetun luukun asentoon) riittää luukun automaattisesti ja hiljaisesti sulkeutumiseen.

Jos luukun sulkemiseen käytetty voima on liian vahva, järjestelmän teho alenee tai järjestelmä ohitetaan turvallisuussyistä.

1 Avaa luukku ensin täysin (niin auki kuin mahdollista).

2 A Kierrä pysäyttimiä koko matka taaksepäin (jos suljetaan tavanomaisesti).

B Jos on pehmeästi sulkeutuva järjestelmä, kierrä pysäyttimet takaisin 90°:lla.

3 Sulje luukku hitaasti, kunnes pysäyttimet ovat saranoiden suhteen kohdallaan. 15°:n kulmassa (suhteessa sulkeutuneena olevaan luukkuun), nosta hieman luukkua ja vedä se pois laitteen kummastakin saranasta.

Noudata käänteistä järjestystä luukun takaisin paikalleen laittamiseksi. Jos luukku ei aukea tai sulkeudu kunnolla, varmista, että saranat ovat asianmukaisesti kohdallaan.

Kun asetat luukun takaisin paikalleen, varmista aina, että saranan pitimet on asetettu asianmukaisesti saranapesiin, sillä ne estävät voimakkaaseen pääjouseen liitetyn pääsaranan yhtäkkisen sulkeutumisen Jos pääjousi laukeaa, on olemassa loukkaantumisvaara.

LUUKUN LUKKO (mallista riippuen)

Avaa luukun lukko työntämällä sitä kevyesti oikealle peukalollasi ja vetäen samalla luukkua ulospäin.

Kun uunin luukku suljetaan, lukko palaa automaattisesti alkuasentoonsa.

UUNIN LUUKUN IRROTTAMINEN JA PAIKALLEEN ASETTAMINEN OVEN LASIPANEELI

Uunin luukun lasipaneelin voi puhdistaa myös sisäpuolelta, mutta se on ensin irrotettava. Irrota luukku ennen (katso kohta Uuninluukun irrottaminen ja vaihtaminen).

1 Nosta kevyesti luukun vasemmalla ja oikealla puolella olevia tukia (merkintä 1 tuessa) ja vedä ne pois lasista (merkintä 2 tuessa).

2 Pidä kiinni luukun lasin alareunasta, nosta sitä kevyesti niin, että se ei ole enää kiinni tuessa ja irrota se.

3 Poista kolmas lasi (vain joissakin malleissa) nostamalla ja irrottamalla se. Poista myös lasien kumitiivisteet.

Lasipaneeli asetetaan takaisin paikalleen päinvastaisessa järjestyksessä. Luukun merkintöjen (puoliympyrät) ja lasipaneelin merkintöjen on oltava kohdakkain.

LAMPUN VAIHTAMINEN

Lamppu on kuluva osa, eikä takuumme siten kata sitä. Poista paistopellit, ritilä ja kiskot ennen lampun vaihtamista.

(Halogeenilamppu: G9, 230 V, 25 W; tavallinen lamppu E14, 25 W, 230 V)

Irrota lampun suojus tasapäisellä ruuvimeisselillä ja poista se. Vaihda lamppu.

Varo, ettet vahingoita lasia.

Irrota lampun suojus ja poista lamppu.

Käytä suojakäsineitä palovammojen tämiseksi.

VIANETSINTÄTAULUKKO

Ongelma/vika Syy
Laite ei reagoi, näyttö on pysähtynyt.	Irrota laite verkkovirrasta muutamaksi minuutiksi (irrota sulake tai kytke pääkytkin pois päältä). Liitä laite tämän jälkeen takaisin verkkovirtaan ja kytke se päälle.
Laite ei reagoi, näyttö on pysähtynyt.	Ota yhteys huoltoon.
Uunin valo ei toimi. Lampun vaihtamisprosessi kuvataan luvussa Puhdistus ja hoito.
Kakku ei ole kypsä. Valitsitko oikean lämpötilan ja lämmitysjärjestelmän? Onko uuninluukku kiinni?
Polttimet eivät pala tasaisesti.	Anna asentajan tarkistaa kaasuasetukset.
Polttimen liekki muuttuu yllättäen, säädintä on pidettävä kauemmin painettuna polttimen sytyttämiseksi.	Varmista, että poltin on asennettu oikein.
Liekki sammuu sytyttämisen jälkeen.	Pidä säädintä pidempään painettuna. Paina säädintä kovempaan, ennen kuin vapautat sen.
Ristikossa on värjäytymiä polttimen alueella.	Tämä on normaali korkeasta lämpötilasta johtuva ilmiö. Puhdista ristikko metallinpuhdistusaineella.
Polttimen sähköinen sytytys ei enää toimi, kannet ...	Puhdista kipinäsytyttimen ja polttimen välissä oleva aukko huolellisesti. Puhdista polttimien kannet metallinpuhdistusaineella.

Jos ongelma ei ratkea edellä olevien ohjeiden avulla, soita

valtuutetulle huoltomiehelle. Takuu ei kata laitteen virheellisestä

liitännästä tai käytöstä johtuvia korjaustöitä tai takuuvaateita.

Tällaisessa tapauksessa käyttäjä vastaa itse korjauskustannuksista.

Laite on irrotettava verkkovirrasta ennen korjaustöiden aloittamista

(poistamalla sulake tai irrottamalla virtajohto pistorasiasta).

Ruoka on testattu standardin EN 60350-1 vaatimusten mukaisesti.

Perinteinen kypsennys

Ruokalaji Varusteet Paistotaso		(alhaalta päin)	Järjestelmä Lämpötila (°C)	Paistoaika (minuuttia)
Keksit - kypsennys yhdellä tasolla	Matala emalipintainen paistopelti	3 140-150 2
Keksit - kypsennys kahdella tasolla	Matala emalipintainen paistopelti	2 ja 3		140-150 25-30
Keksit - kypsennys kolmella tasolla	Matala emalipintainen paistopelti	2, 3, 4		140-150 25-30
Vuokaleivokset - kypsennys yhdellä tasolla	Matala emalipintainen paistopelti	3 140-150 3
Vuokaleivokset - kypsennys kahdella tasolla	Matala emalipintainen paistopelti	2 ja 3		140-150 30-40
Vuokaleivokset - kypsennys kolmella tasolla	Matala emalipintainen paistopelti	2, 3, 4 140-150 10
Kakku	Pyöreä metallivuoka/ lankahylly (tukiritilä)	2 160-170 2
Omenapiirakka	Pyöreä metallivuoka/ lankahylly (tukiritilä)	2 180 45

* 10 minuutin esilämmitys

Ritilä

Ruokalaji Varusteet Paistotaso		(alhaalta päin)	Järjestelmä Lämpötila (°C)	Paistoaika (minuuttia)
Paahtoleipä	Lankahylly/ritilä	4		240 1:10-1:20
Jauhelihapiiiras	Lankahylly (tukiritilä)+ matala paistoastia rasvankeräysastiaksi	4		240 20-25

* 6 minuutin esilämmitys

ASENNUS- JA LIITÄNTÄOHJEET

LAITTEEN SIJOITTAMINEN

Seinien ja kalusteiden, jotka ovat aivan kiinni laitteessa (lattia, lieden takana oleva seinä, sivulla olevat seinät), on kestettävä vähintään 90 °C:n lämpötiloja.

LAITTEEN ASETTAMINEN VAAKASUORAAN JA LISÄTUKI

Suluissa olevat mitat esittävät kiinnitystuen asennusmittoja ilman lisätukea. Jos toimitukseen sisältyvää, laitetta kaatumiselta suojaavaa elementtiä ei voida kiinnittää tukevasti seinään mukana toimitetuilla ruuveilla ja tulpilla, käytä muita asianmukaisia kiinnittimiä tuen kiinnittämiseksi sillä tavoin, että se ei voi irrota seinästä.

LIITTÄMINEN VERKKOVIRTAAN

KAASULIITÄNNÄT

TEHDASASETUKSET

• Kaasulaitteet on testattu ja varustettu CE-merkinnällä.
• Laitteet toimitetaan sinetöityinä, varustettuina polttimilla, joita voidaan käyttää maakaasutyyppien H tai E kanssa (20 mbar) tai nestekaasun kanssa (50 tai 30 mbar). Tiedot on merkitty laitteen tyyppikilpeen, joka sijaitsee uunin sisäosassa. Se tulee näkyviin, kun uunin luukku avataan.

- Tarkista ennen laitteen liittämistä, että laite vastaa paikallisia kaasuliitäntöjä koskevia vaatimuksia (kaasun tyyppi ja paine).

Jos käyttämäsi kaasu ei ole yhteensopivaa laitteesi kulloistenkin säätöjen kanssa, ota yhteys huoltoteknikkoon tai jälleenmyyjään.

- Jotta liettä voitaisiin muuttaa toisentyyppisillä kaasuilla käytettäväksi, suuttimia on siirrettävä (katso kappale SUUTINTAULUKKO).

- Jos tarvitaan korjausta tai jos sinetti on vioittunut, kaikki toiminnalliset osat on testattava ja sinetöitävä uudelleen asennusohjeiden mukaisesti. Toiminnallisia osia ovat: kiinteä suutin isoa liekkiä varten ja säädettävä säätöruuvi pientä liekkiä varten.

LIITTÄMINEN KAASUNSYÖTTÖÖN

• Laite on liitettävä kaasuverkkoon tai kaasupulloon paikallisen kaasunjakeluyhtiön määräysten mukaisesti.
• Laitteen oikealla puolella on kaasuliitäntä EN ISO 10226-1 / -2 tai EN ISO 228-1 -ulkokierteellä (riippuen kulloisenkin maan kaasuliitäntämääräyksistä).
• Laitteen mukana toimitetaan myös nestekaasuliitäntä ja epämetallitiiviste.
• Kun laite liitetään kaasunsyöttöön, R 1/2 -osasta on pidettävä kiinni, niin että se ei ala pyöriä.
• Käytä hyväksyttyjä epämetallitiivisteitä ja tiivistaineita liitäntöjen tiivistämiseksi. Käytä jokaista jokaista tiivistettä ainoastaan kerran. Litteiden epämetallitiivisteiden paksuus e saisi muuttua yli 25 prosenttia.
• Liitä laite kaasunsyöttöön käyttäen sertifi oitua, joustavaa letkua. Letku ei saa koskettaa laitteen seinän alaosaa, takaseinää tai uunin kattoa.

Kytkentä joustavalla letkulla

Jos laite liitetään joustavalla letkulla, letkun kirjaimella "A" merkitty reitti ei ole sallittu.

Käytettäessä metalliputkea myös vaihtoehto A on sallittu.

Kaasuliitäntä

A Liitäntä EN ISO 10226-1 / -2 tai EN ISO 228-1 kyseessä olevan maan liitäntämääräyksistä riippuen).
B Epämetallitiiviste, paksuus 2 mm
C Nestemäisen kaasun letkulitäntä (kyseessä olevan maan liitäntämääräyksistä riippuen)

Tarkasta polttimien toiminta liittämisen jälkeen. Liekeissä on oltava selkeästi näkyvä sininen ja vihreä ydin. Jos liekki ei ole vakaa, lisää tarvittaessa tehoa. Selitä käyttäjälle, millä tavoin polttimet toimivat ja tutustu käyttöohjeeseen yhdessä hänen kanssaan.

Kun laitteen liitännät ovat valmiit, tarkasta niiden tiivisteet.

POLTTIMIEN MUUTTAMINEN TOISEN KAASUTYYPIN KÄYTTÖÄ VARTEN

• Keittotasoa ei tarvitse poistaa työtasolta polttimien muuttamiseksi toisen kaasutyypin kanssa käytettäviksi.
• Ennen kuin aloitat muutostyöt, irrota laite verkkovirrasta ja sulje kaasunsyöttöventtiili.
• Vaihda käytössä olevan lämpökuormituksen kaasusuutin uudelle kaasutyypille soveltuvaan suuttimeen (katso taulukko).
• Kun muunnat laitteen nestekaasulla käytettäväksi, kiristä vähimmäislämpösyötön säätöruuvi ääriasentoon vähimmäislämpösyötön saavuttamiseksi.
• Kun muunnat laitteen maakaasulla käytettäväksi, löysää vähimmäislämpösyötön säätöruuvia vähimmäislämpösyötön saavuttamiseksi korkeintaan 1,5 kierrosta.

Kun laite on muunnettu toisella kaasutyypillä käytettäväksi, vaihda kaasutyypin ilmaiseva tarra (tyyppikilvessä) uuteen vastaavaan tarraan ja testaa laitteen toiminta ja tiiviys. Tarkista, etteivät sähköjohdot, kapillaaritermostaatit ja lämpöelementit työnny kaasunvirtausalueelle.

Säätöosat

• Polttimien vähimmäislämpösyötön säätöosiin pääsee ohjauspaneelin aukkojen kautta.
• Irrota tukiristikko, polttimien kannet ja poltinkruunut.
• Irrota säätimet.

Kypsennyspoltin

1 Poltinkruunun kansi
2 Poltinkruunu, jossa on kansituki
3 Lämpöelementti (vain joissakin malleissa)
4 Kipinäsytytin
5 Suutin

Kolmoispoltin (kolmirenkainen

A Suutin

Turvalaitteella varustettu kaasuventtiili

B Vähimmäislämmönsyötön säätöruuvi

Kaasuventtiili ilman turvalaitetta

C Vähimmäislämmönsyötön säätöruuvi

Kaasutyypi, paine Apupoltin Normaali poltin
Wobbe-arvo		Vakio Nopea
			min max min max min
Maakaasu HWo=45,7÷54,7 MJ/ m3, Maakaasu E, Maakaasu E+Wo=40,9÷54,7 MJ/m3G20,p=20mbar	Nimellislämpösyöt-tö (kW)	10,36	10,36	1,9	0,46
	Kulutus (l/h) 95,21 34,4	95,21	34,4	180,9	43,8
	Suutintyyppi (1/100 mm)	77	24	78	24	104	26
	Suutintunnus 162081	162082	162083
Nestekaasu3+, B/PWo=72,9÷87,3MJ/m3G30p=30 mbar	Nimellislämpösyöt-tö (kW)	10,36	10,36	1,9	0,46
	Kulutus (g/h) 71,7 26,2	71,7	26,2	138,1	33,4
	Suutintyyppi (1/100 mm)	50	24	50	24	69	26
	Suutintunnus	162162			162162		162164

Kaasutyyppi, paine		Suuri poltin		Kolmoispoltin(kolmirenkainen)
Wobbe-arvo
			min	max	min
Maakaasu HWo=45,7÷54,7 MJ/ m3, Maakaasu E, Maakaasu E+Wo=40,9÷54,7 MJ/m3G20,p=20mbar	Nimellislämpösyöt-tö (kW)	3	0,76	3,5	1,56
	Kulutus (l/h)	285,64	72,4	333,2	148,5
	Suutintyyppi (1/100 mm)	129	33	140	57
	Suutintunnus	162084		162085
Nestekaasu3+, B/PWo=72,9÷87,3MJ/m3G30p=30 mbar	Nimellislämpösyöt-tö (kW)	3	0,76	3,5	1,56
	Kulutus (g/h)	215	55,3	254,5	113,4
	Suutintyyppi (1/100 mm)	87	33	93	57
	Suutintunnus	162165		162166

• Nestekaasun säätöruuvit asennetaan ja säädetään tehtaalla vastaamaan sitä kaasutyyppiä, jota tehdasasetukset koskevat.
• Muunnettaessa laitetta eri kaasutyypillä käytettäväksi säätöruuvia on kiristettävä tai löysättävä vaaditun kaasuvirtauksen asettamiseksi (älä löysää säätöruuvia enempää kuin 1,5 kierrosta).

Polttimen teho ilmoitetaan suhteessa Hs-kaasun korkeimpaan kaloriarvoon.

Nämä toimenpiteet saa suorittaa ainoastaan kaasunjakeluyrityksen tai huoltopalvelukeskuksen valtuuttama huoltoteknikko.

Pakkausmateriaali on valmistettu ympäristöystävällisistä materiaaleista, jotka voidaan kierrättää, heittää pois, tai hävittää ilman ympäristöriskiä. Pakkausmateriaalit on merkitty asiaan kuuluvasti tätä varten.

Tuotteessa tai sen pakkauksessa oleva symboli ilmaisee, että tuotetta ei saa käsitellä tavallisena kotitalousjätteenä. Tuote tulee viedä valtuutettuun keräyskeskukseen sähköisten ja elektronisten jätelaitteiden käsettelyä varten.

Tuotteen oikea hävittäminen auttaa ehkäisemään haitallisia vaikutuksia ympäristölle ja ihmisten terveydelle, mitä voisi tapahtua tuotteen virheellisen hävittämisen yhteydessä. Saadaksesi yksityiskohtaista tietoa tuotteen hävittämisestä ja käsittelystä ota yhteyttä jätehuollosta vastaaviin kunnallisiin viranomaisiin, jätehuoltopalveluun tai liikkeeseen, josta ostit tuotteen.

Pidätämme oikeuden muuttaa käyttöohjetta, emmekä vastaa sen mahdollisesti sisältämistä virheistä.
