KÄYTTÖOHJE VLM-220 S Jaspi

Lapsia pitäisi valvoa, jotteivät he leiki tällä laitteella.

Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitetta turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole opastanut heille laitteen käyttöä.

Valmistaja:

KAUKORA OY

www.kaukora.fi

Tuotekatu 11, PL 21, 21201 RAISIO

Puh. [phone], Fax [phone]

E-mail: [e-mail]

SISÄLLYSLUETTELO

4SUAVUKATI

4TEEJHOSUN

ÖTTYÄKNAJAARAV 4

OTLOUH 4

ÄTNISTENXI 5

UUKAT 5

TÄRREIK 5

VLM-vedenlämmittimet 6

VLP-vedenlämmittimet 9

VLS-vedenlämmittimet 10

Lapsia pitäisi valvoa, jotteivät he leiki tällä laitteella.

Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitteita turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole opastanut heille laitteen käyttöä.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

KAUKORA OY

Tuotekatu 11

21200 RAISIO

Vakuutus koskee ruostumattomasta teräksestä valmistettuja Jäspi-tuotemerkkisiä vedenlämmittimiä tilavuudeltaan 15-1000 l.

Valmistuksessa on noudatettu hyvää konepajatekniikkaa ja se täyttää seuraavat direktiivit sekä standardit soveltuvin osin:

2004/108/EC

2006/95/EC

Raisio 17.6.2009

A. C.

JÄSPI-vedenlämmitin on tarkoitettu lämpimän käyttöveden valmistukseen. Sen toiminta on täysin automaattista. Vedenlämmittimen säiliö on ruostumatonta terästä, ja se on eristetty polyuretaanilla, jonka ansiosta lämpöhäviöt ovat vähäiset. Vedenlämmitin ci vaadi varsinaista huoltoa, mutta varolaitteen toiminta on syytä tarkistaa jäljempänä selostetulla tavalla.

YLEISET ASENNUSOHJEET

Älä jätä varaajaa kosteudelle arkojen lattiamateriaalien päälle ennen sen asentamista, koska säiliöstä saattaa valua kondenssi- tai koepaineistusvettä.

Vedenlämmitin asennetaan lattia- tai kuivakaivolla varustettuun tilaan. Varoventtiilin ulospuhallusteho johdetaan ilmavälin kautta samassa huonetilassa olevan vesilukon tai kuivakaivon kautta viemäriin.

Varaajan sijoituspaikkaa suunniteltaessa on myös huomioitava riittävä asennus- ja huoltotila varaajan ympärillä. Sijoituspaikkaa valittaessa on lisäksi huomioitava, että varoventtiilin ylivuotoputki voidaan johtaa lähellä olevaan viemäriin tms. Varaaja pitää myös pystyä tarvittaessa tyhjentämään.

Otettaessa kylmä käyttövesi omasta kaivosta on ennen asennusta varmistuttava käyttöveden laadusta laitevahinkojen välttämiseksi. Tarvittaessa suosittelemme järjestelmän varustamista suodattimella.

Mikäli vesijohtoverkoston paine on huomattavan korkea (yli 6 bar) suositellaan järjestelmään asennettavaksi paineenalennusventiili.

Kiinteistön maadoitus pitää tarkistaa sähköurakoitsijan toimesta siirryttäessä käyttämään muovisia vesijohtoja. Maadoituksen jatkuvuuteen tulee kiinnittää erityistä huomiota, kun uusitaan maadoituselektronina toimiva talon vesijohtoliittymä. Mikäli säiliön vaippa toimii ainoana maadoituspaikkana (vanhan kuparisen kytkentäkamman osana) saattaa seurauksena olla (piste)syöpymiä.

SÄHKÖKYTKENTÄ

Varaajan sähkökytkennät saa tehdä vain sähköalan ammattihenkilö. Kytkentäkaaviot on esitetty tässä asennusohjcessa kunkin mallin kohdalla sekä varaajan kyljessä.

PUTKIASENNUS

Putkiasennukset on tehtävä voimassaolevien määräysten mukaisesti. Ohjeet on esitetty tässä asennusohjeessa kunkin mallin kohdalla sekä varaajan kyljessä.

VAROLAITERYHMÄ

HUOM! Veden lämmetessä sen tilavuus kasvaa. Tämän lämpölaajenemisen vuoksi myös varaajan sisäinen paine kasvaa, koska varaaja on tiivis säiliö ja yksisuuntaventtiilli estää laajentuneen veden virtauksen takaisin. Siksi vedenlämmittimen putkiasennusten yhteydessä on ehdottomasti muistettava asentaa varolaiteryhmä asennuskaavion mukaan. Varoventtiilin avautumispaineen tulee olla 9-10 bar. Varoventtiilistä on johdettava ylivuotoputki viemäriin. Putki asennetaan siten, että se on koko pituudeltaan laskeva ja putken pää jää näkyviin (ylivuotoputki on myös eristettävä, jos on olemassa jäätymisvaara).

Älä peitä maalipintaa kumeilla, muoveilla tai kankailla, koska pinta saattaa vahingoittua.

VARAAJAN KÄYTTÖ

Ennen käyttöönottoa on varmistuttava, että vesijohtoverkostoon on tehty tiiviyskoe. Lisäksi on varmistuttava, että säiliö on täynnä vettä, jotta sähkövastus ei vaurioidu.

LÄMPÖTILAN SÄÄTÖ

Varaajan sisällön lämpötilan määrittäminen riippuu paljolti käyttötottumuksesta ja siitä, käytetäänkö yösähköä vai jatkuvaa sähkölämmitystä. Legionella-bakteerien syntymisen estämiseksi suositellaan alimmaksi lämpötilaksi vähintään 55 °C. Käytettäessä jatkuvaa sähkölämmitystä, on energiataloudellisesti kannattavinta säätää lämpötila mahdollisimman alas esim. 60 °C. Yösähköä käytettäessä kannatta säätää varaaja korkeampaan lämpötilaan esim. 70 °C, jotta lämmintä vettä riittää koko päivän kulutustarpeisiin. Kulutuksen ollessa runsasta, valitaan 80...85 °C. Yösähkökäytössä olevan vedenlämmittimen lämmin vesi saattaa loppua illalla kulutuksen ollessa hyvin runsasta. Kulutuspiikin voi helposti tasoittaa ennakoimalla tilanne ja kytkemällä päiväkäyttökytkin sähkökeskuksesta päälle tilapäisesti 2–3 tuntia aikaisemmin. Kulutushuipun jälkeen kytketään taas yökytkin päälle.

VLM- ja VLS-RST-mallien vakiovarustukseen kuuluu termostaattiskeoitusventtiili (38-65 °C), jonka avulla esisäädetään verkostoon lähtevän käyttöveden lämpötilaa. Termostaatin säädintä kääntämällä valitaan haluttu esilämpötila. Suosituslämpötila on 55 °C. Säätö tapahtuu siten, että avataan lähilavuaarin vesihana kuumalta puolelta ja lämpömittarin avulla säädetään sekoitusventtiili oikeaan asentoon niin, että verkostoon lähtevän veden lämpötila on vaadittu 55 °C.

LÄMPÖTILANRAJOITIN

Jos varaajan sisäinen lämpötila jostain syystä nousee liian korkeaksi, lämpötilanrajoitin laukeaa ja vastus kytkeytyy pois päältä. Varaaja ei kytkeydy automaattisesti uudelleen, vaan se saadaan toimimaan painamalla lämpötilan rajoitintermostaatin kuittauspainiketta. Rajoitintermostaateissa saattaa joskus esiintyä tahattomiakin laukeamisia (esim.säilytettäessä varaajaa talvisin tyhjänä kesämökillä). Jos laukeamisia kuitenkin alkaa esiintyä usein on kysymys viasta. Tällöin pitää kutsua sähköasentaja paikalle, jotta vika voidaan paikallistaa ja poistaa.

Jos talon kylmävesisyöttö suljetaan, on myös lämminvesivaraajan sähkösyöttö kytkettävä pois päältä.

HUOLTO

Varoventtiilin toiminta tulee tarkastaa 3-4 kuukauden välein, koska sen puutteellinen toiminta saattaa aiheuttaa vaaratilanteen. Venttiili laukaistaan kiertämällä sen nuppia vastapäivään, jolloin vesi virtaa varoventtiilin poistoputken läpi. Jollei näin tapahdu, venttiili on viallinen ja se on vaihdettava.

Rikkoutunut sähköinen osa on vaihdettava alkuperäiseen varaosaan. Huollon saa tehdä vain sähköalan ammattihenkilö. Termostaatin tai vastuksen vaihdon yhteydessä on huomioitava anturien oikea asennusjärjestys: ensin anturiputkeen laitetaan pidempi lämpötilan säätimen anturi ja toiseksi lyhyempi lämpötilan rajoittimen anturi.

Vastuksen vaihdon yhteydessä säiliön sisäpinta voidaan puhdistaa vastusluukun kautta.

Maalipinnat voidaan puhdistaa laimeilla pesuaineilla.

VIANETSINTÄ

• Kaikissa häiriötapauksissa tulee ensin tarkastaa, että kysymyksessä ei ole/ollut sähkökatkos sähköntoimituksessa eikä pää/ryhmäsulakkeiden rikkoutuminen.
• Varaaja on kytkeytnynt pois päältä 1. Pistokeliitännäisissä malleissa tarkista, että pistoke on kytkettynä maadoitettuun sähkörasiaan. Muissa malleissa tarkista, että varaajassa (VLM-mallit) tai sähkötaulussa oleva pääkytkin on kytkettynä.
• Varaaja on kytkeytynyt pois päältä 2. Katso aiempana kohta lämpötilanrajoitin.
• Jos varaajasta verkostoon lähtevän veden lämpötila ei ole sopiva, tarkista lähtevän veden esisäätöä varten mahdollisesti verkostoon asennetun termostaattisekoitusventtiilin (VLM ja VLS-RST malleissa vakiona) säätimen asetus.
• Varaaja ei tuota riittävästi lämmintä käyttövettä. Katso aiempana kohta lämpötilan säätö.
• Lämpötilan rajoitintermostaatin kuittauspainiketta pitää painaa uscin. Syynä on mahdollisesti rikkoutunut termostaatti, ottakaa yhteys asentajaan. Termostaatin vaihdossa on huomioitava anturien oikea asennusjärjestys. Katso aiempana kohta huolto.
• Varaajan lämpimänveden tuottokyky on laskenut oleellisesti. Syynä on mahdollisesti rikkoutunut vastus tai termostaatti, ottakaa yhteys asentajaan. Vastuksen ja termostaatin vaihdossa on huomioitava termostaatin anturien oikea asennusjärjestys. Katso aiempana kohta huolto.
• Varaaja polttaa useasti sähkötaulussa olevan sulakkeen. Syynä mahdollisesti rikkoutunut vastus tai termostaatti, ottakaa yhteys asentajaan. Termostaatin ja vastuksen vaihdossa on huomioitava anturien oikea asennusjärjestys. Katso aiempana kohta huolto.

- HUOM! varoventtiilin tiputus tulkitaan yleisesti niin, että siinä on jokin vika, vaikka asia on aivan päinvastoin. Varoventtiili toimii silloin juuri niin kuin sen pitääkin. Tiputus johtuu veden lämpölaajenemisesta. Saneerauskohteissa käyttövesiverkoston uusimisen yhteydessä vaihdetaan usein putkia ja venttiileitä. Tällöin uusiintuu myös verkoston yksisuunta-venttiili, jonka kautta paineen nousu on ennen päässyt pakenemaan verkoston muihin osiin. Siksi varoventtiili tiputtaa saneerauskohteissa enemmän kuin ennen.

Veden tiheys on suurimmillaan + 4 °C lämpötilassa. Kun lämpötilaa tästä nostetaan tai lasketaan, veden tilavuus kasvaa.

Veden tilavuuden lämpölaajenemiskerroin nostettaessa lämpötila +4 °C:sta... +80 °C:seen on 0,0290:

$$ \begin{array}{l l} 1 \mathrm{KgH} & 2 ^ {\mathrm{O}} (\text {vettä}) + 4 ^ {\circ} \mathrm{Clämpötilassa} = 1 \text {litra} \ 1 \mathrm{KgH} & 2 ^ {\mathrm{O}} (\text {vettä}) + 8 0 ^ {\circ} \mathrm{Clämpötilassa} = 1, 0 2 9 0 \text {litra} \end{array} $$

$$ \begin{array}{c} \text {ESIM 300 - kg vettä + 4 °C lämpötilassa = 300 litraa} \ \text {300 - kg vettä + 80 °C lämpötilassa = 308,7 litraa} \end{array} $$

Esimerkissä tilavuus kasvaa 8,7 litraa ja tämä määrä poistuu varoventtiilin kautta.

$$ \begin{array}{r l} \text { E S I M 2 } & 5 0 - \mathrm{kgvettä} + 4 ^ {\circ} \mathrm{Clämpötilassa} = 5 0 \text { litraa } \ & 5 0 - \mathrm{kgvettä} + 8 0 ^ {\circ} \mathrm{Clämpötilassa} = 5 1, 4 5 \text { litraa } \end{array} $$

Esimerkissä 2 vastaavasti poistuu 1, 45 l.

Esimerkkien avulla pyritään havainnollistamaan, kuinka paljon vesi laajenee lämmitessään, ja siten kuinka paljon vettä voi varoventtiilin läpi poistua vuorokaudessa. Mikäli tämä laajentunut osa vedestä ei pääse pois varoventtiilin kautta, paine järjestelmässä nousee niin korkeaksi, että lopulta verkoston heikoin kohta pettää ja aiheuttaa vesivahingon.

TAKUU

Säiliön takuu on 2 vuotta, komponenttien 1 vuosi.

Takuu ei koske tilanteita, joissa on toimittu käyttö- ja asennusohjeiden vastaisesti.

KIERRÄTYS

Poistettaessa laite käytöstä on sovittava pätevöitynceen asentajan kanssa, että laite toimitetaan tarkoituksenmukaiselle ja valtuutetulle kierrätysasemalle.

VLM – Modulimalliset vedenlämmittimet

ASENNUS

Lämmitin on lattialla seisova malli ja sen vaatima lattiapinta-ala on 600 mm x 600 mm. Varaaja asennetaan pystyasentoon kuivaan tilaan lattiakaivon läheisyyteen. Vastuksen ohjauspaneeli on sijoitettu suojaan avattavan etuluukun taakse.

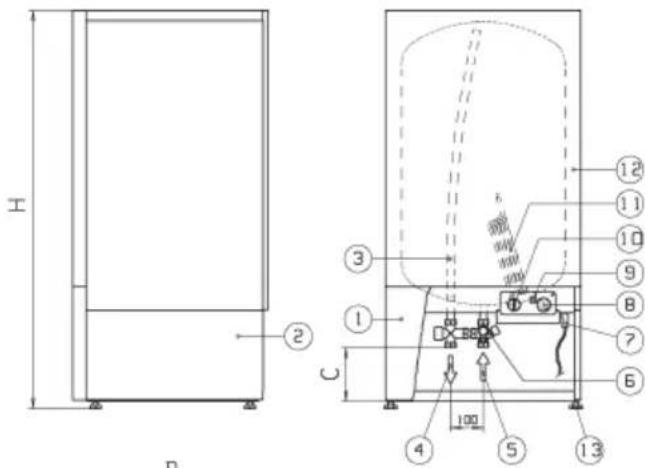

JÄSPI-VLM OSAT:

1. Avattava etuluukku
2. Eteenpäin vetämällä avattavat sivulevyt (ei VLM-500)
3. Haponkestävä sisäputki
4. Lämmin käyttövesi ulos ∅ 22
5. Kylmä vesi sisään ∅ 22
6. Varolaiteryhmä ja sekoitusventtiili, ∅ 22
7. Pistokeliitin
8. Lämpötilan säätötermostaatti
9. Lämpötilanrajoitin
10. Pääkytkin
11. Haponkestävä Incoloy-sähkövastus
12. Maalatut pintalevyt
13. Säätöjalka, 4 kpl (20-40 mm)

MALLI	Tilavuus L	Teho kW	Mitat mm				Paino kg	Jännite V
			H	A	B	C
VLM 100 S 100 3 845	595 595 100	50 230/400
VLM 160 S 150 3 121	5 595 595 1	90 64 230/400
VLM 220 S 200 3 149	595 595 1	90 79 230/400
VLM 270 S 270 3 172	595 595 1	90 92 230/400
VLM 300 S 290 3 190	595 595 1	90 97 230/400
VLM 300 OL 285 3 1	900 540 540	190 96 230/400
VLM 300 S SPACE	270 3 1900	595 595 300	95 230/400
VLM 350 S 340 4,5 2	50 595 595	190 104	230/400
VLM 500 S 500 6 197	70 730 730 1	90 145	230/400

kuva 1.

JÄSPI VLM-160 K, -220 K, -300 K (KILPI)

KILPIVASTUSVEDENLÄMMITIN

Kilpivastukset sijaitsevat säiliön ulkopinnalla, joten poikkeukselliset vesiolosuhteet (runsas kalkki ym.) eivät lyhennä vastuksen käyttöikää. Vastusten ohjauspanecli on sijoitettu suojaan avattavan etuluukun taakse. Kilpivastukset on eristetty vuorivillalla.

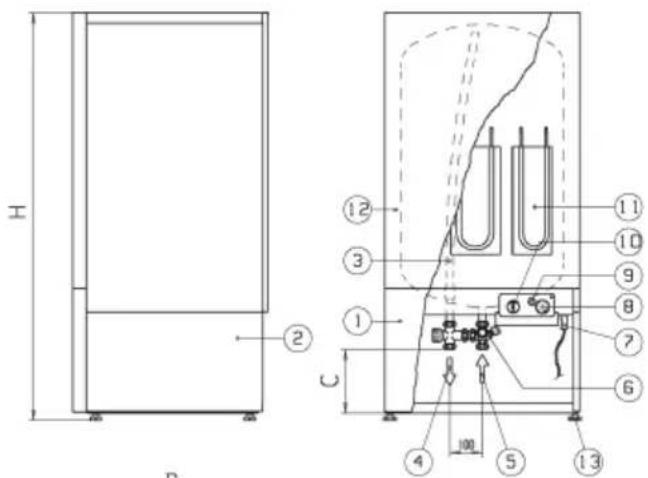

JÄSPI-VLM-K OSAT:

1. Avattava etuluukku
2. Eteenpäin vetämällä avattavat sivulevyt
3. Haponkestävä sisäputki
4. Lämmin käyttövesi ulos ∅ 22
5. Kylmä vesi sisään ∅ 22
6. Varolaiteryhmä ja sekoitusventtiili, ∅ 22
7. Pistokeliitin
8. Lämpötilan säätötermostaatti
9. Lämpötilanrajoitin
10. Pääkytkin
11. Säilion ulkopuoliset kilpivastukset 3 kpl
12. Maalatut pintalevyt
13. Säätöjalka, 4 kpl (20-40 mm)

MALLI	Tilavuus L	Techo kW	Mitat mm				Paino kg	Jännite V
			II	A	B	C
VLM 160 K	150 3 12	15 595 595	190 64	230/400
VLM 220 K	200 3 14	90 595 595	190 79	230/400
VLM 300 K	290 3 19	00 595 595	190 97	230/400

kuva 2.

PUTKIASENNUS

Putkiasennukset tulee tehdä voimassaolevien määräysten mukaan. Putkikytkentöjä varten on varaajan alaosaan jätetty asennustila. Varaajassa on avattavat sivulevyt, joten putkilähdöt verkostoon voidaan asentaa oikealle, vasemmalle tai taaksepäin. VLM-mallit toimitetaan valmiiksi asennetulla kytkentävalmiilla venttiiliryhmällä. Se sisältää varolaiteryhmän (varo/tyhjennysventtiilin ja sulku/takaiskuventtiilin) ja termostaattisen sekoitusventtiilin. Kylmävesiputki yhdistetään varaajan sinisellä merkittyyn yhteeseen. Säiliön rakennepaine on 10 bar. Varoventtiiliin tulee liittää ylivuotoputki ja se on johdettava tarkoituksenmukaiseen paikkaan esim. lattiakaivoon. Säiliön tyhjennysmahdollisuudesta esim. varolaiteryhmän kautta on huolehdittava.

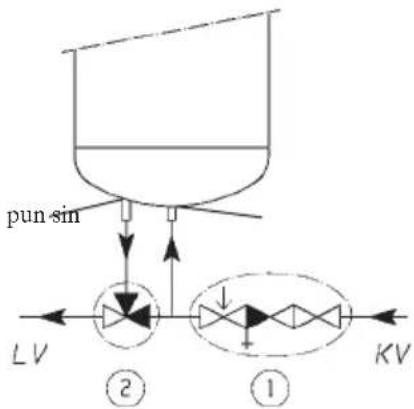

kuva 3.

KV = Kylmä vesi sisään (sininen)

LV = Lämminvesi käyttövesi ulos (punainen)

1. Varolaiteryhmä
2. Sekoitusventtiili

kuva 4.

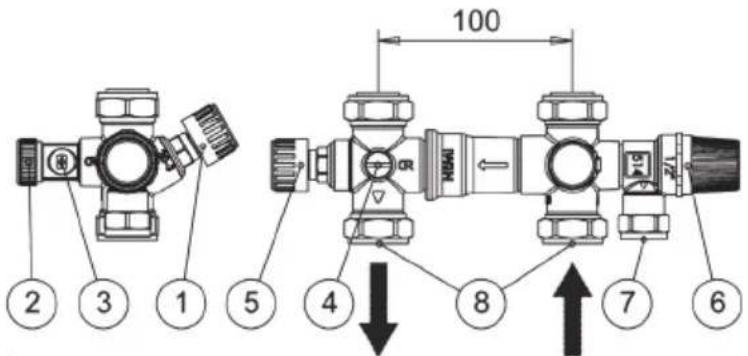

LK-VENTTILIRYHMÄ ∅ 22

1. Sulkuventtiili
2. Tyhjennysventtiilin peitetulppa
3. Tyhjennysventtiili R 1/2" UK
4. Korvausilmaruuvi
5. Termostaattinen sekoitus-venttiili (38-65 °C)
6. Varoventtiili (10 bar)
7. Varoventtiilin ylivuotoputki ∅ 15
8. Puserrusliitin ∅ 22

VLM- ja VLM-K-mallicen vakiovarustukseen kuuluu termostaattiskeoitusventtiili (38-65 °C), jonka avulla cesisäädetään verkostoon lähtevän käyttöveden lämpötilaa (katso ohje säädöstä sivu 4). Jos lämmitin on pitkään käyttämättä tai talvella (esim. kesämökillä) on vaara, että vesi säiliössä jäätyy, jolloin se on tyhjennettävä vedestä. Ennen tyhjennystä on lämmittimestä ensin ehdottomasti kytkettävä sähkövirta pois päältä.

TYHJENNYS

1. Käännä varaajan pääkytkin 0-asentoon (pistotulppaliitännäisissä malleissa poista pistoke sähkörasiasta).
2. Sulje kylmä tulovesi venttiiliryhmän sulkuhanasta (kuva 4, nro 1) tai vesimittarin sulkuventtiilistä.
3. Poista tyhjennysyhteen, R1/2" UK (kuva 4, nro 2) peitetulppa ja kiinnitä tilalle tyhjennysputki.
4. Avaa tyhjennyksen sulkuventtiili (nro 3)
5. Pistä muistiin termostaattisen sekoitusventtiilin (nro 5) asento ja kierrä tämän jälkeen säätöpyörä täysin kuumalle.
6. Avaa korvausilmaruuvi (nro 4), jolloin varaaja saa korvausilmaa ja tyhjennys nopeutuu. Korvausilmaruuvin aukosta voidaan varovasti syöttää myös paineilmaa, jolloin tyhjennys nopeutuu entisestään.
7. Kun säiliö on tyhjä, sulje korvausilmaruuvi, sulje tyhjennyksen sulkuventtiili, poista tyhjennysputki ja kierrä peitetulppa paikoilleen.

Varaajaa TÄYTETTÄESSÄ tulee toimia käänetyssä järjestyksessä, eli sulkea ilmausta varten avattu korvausilmaruuvi (4) ja tyhjennyksen sulkuventtiili (3), poistaa tyhjennysputki tyhjennysyhteestä, kiertää tyhjennysyhteen peitetulppa takaisin paikoilleen ja palauttaa termostaattinen sekoitusventtiili (5) tyhjennystä edeltäneeseen asentoon. Tämän jälkeen päästetään tulovesi varaajaan avaamalla venttiiliryhmän sulkuhana/vesimittarin sulkuventtiili. Varaajasta päästetään ilma pois avaamalla varovasti lähilavuaarin vesihana kuumalta puolelta. Kun hanasta tulee enää ainoastaan vettä, se voidaan sulkea. Näin varmistetaan, että varaaja on täynnä vettä ja pääkytkin voidaan kääntää asentoon 1 (tai kytkeä pistotulppa sähkörasiaan).

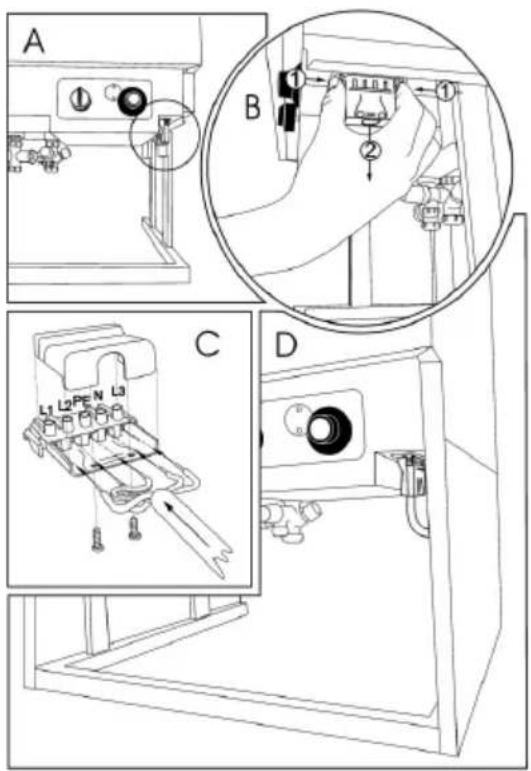

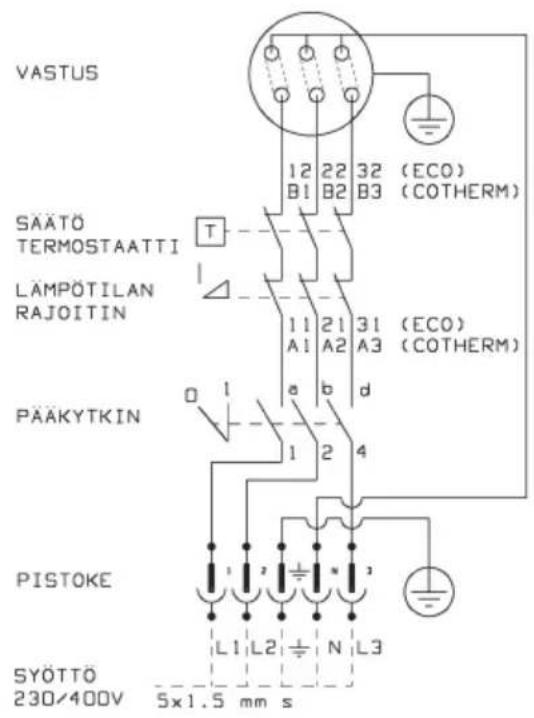

SÄHKÖKYTKENTÄ

Varaajan varusteisiin kuuluu pääkytkin, portaaton lämpötilan säätötermostaatti, lämpötilan rajoitintermostaatti sekä sähkövastus (VLM-K -malleissa kolme kilpivastusta). Sähkökytkennän saa suorittaa vain sähköalan ammattihenkilö. Varaajan sisäiset kytkennät on tehty valmiiksi tehtaalla 3-vaihekytkennälle, jolloin sähkösyöttö tuodaan pistokkeeseen (katso ohje alempana). Laitteen kyljessä on kytkentäkaavio. Liitäntäjännite on 230/400 V. Laite voidaan kytkeä puolikiinteästi 1- tai 3-vaiheisesti.

(A) VLM-malleissa on sähköasennusta nopeuttava pistokeliitäntä, (ei VLM-500).

Sähkökotelossa asennukset on tehty valmiiksi ja sitä ei tarvitse avata vaan sähkösyöttö tuodaan pistokkeeseen.

(B) Paina pistokkeen sivuilla olevia kiinnittimiä melko voimakkaasti ja vedä pistoke ulos.

(C) Avaa pistoke ja tee kaapelilitännät määräysten mukaisesti: Vaihejohdot (3 kpl) L1, L2, L3

Nollajohto N

Maadoitusjohto PE

Lukitse johto pistokkeeseen vedonpoistajan ruuveilla.

(D) Työnnä pistoke paikoilleen.

kuva 5. kuva 6.

KÄYTTÖ

Ennen käyttöönottoa on varmistettava, että putkistoon on tehty tiiviyskoe ja varaaja on täynnä vettä. Varaajan toiminta on käyttöönoton jälkeen täysin automaattista. Laite on varustettu sähkövastuksella, jonka säätö tapahtuu avattavan etuluukun takana olevasta ohjauspaneelista. Sähkövastus kytketään päälle kääntämällä ohjauspaneelissa oleva pääkytkin asentoon 1 ja säätämällä lämpötilan säätötermostaatti halutulle tasolle (katso ohje säädöstä sivu 4). Varoventtiilin toiminta tulee tarkastaa 3-4 kuukauden välein, koska sen puutteellinen toiminta saattaa aiheuttaa vaaratilanteen. Venttiili laukaistaan kiertämällä sen nuppia vastapäivään, jolloin vesi virtaa varoventtiilin poistoputken läpi. Jollei näin tapahdu, venttiili on viallinen ja se on vaihdettava.

VASTUKSEN VAIHTO (VLM-K)

Kilpivastukset sijaitsevat ylemmän etupellin takana. Vastuksiin pääsee käsiksi, kun kääntää auki ylemmän etulevyn alakulmissa olevat lukituskielet, kohottaa levyä n. 20 mm ja vetää levyä eteenpäin. Vastukset sijaitsevat suoja- ja eristelevyjen takana. Huollon yhteydessä on varmistuttava, että termostaatin oikeasta anturijärjestyksestä. Ylimpänä oikealla on säätötermostaatin anturi (pidempi anturi) ja vasemmalla on rajoitintermostaatin anturi (lyhyempi anturi). Varmistustapilla lukitaan anturit yläasentoon.

VLP – Lieriömallinen vedenlämmitin

ASENNUS

Lämmitin on lattialla seisovaa mallia. Varaaja asennetaan pystyasentoon kuivaan tilaan lattiakaivon läheisyyteen.

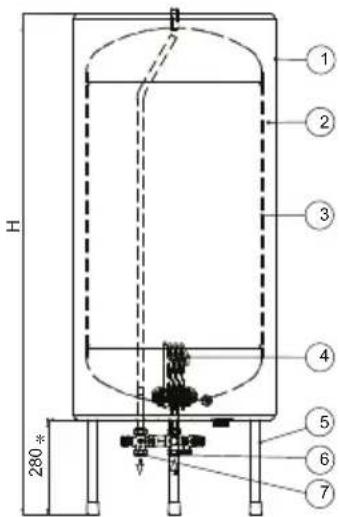

JÄSPI-VLP OSAT:

1. Pintalevyt
2. Eristekerros
3. Jaloterässäiliö
4. Laipallinen sähkövastus 3 kW
5. Jalat
6. Kylmä vesi sisään ∅ 18
7. Kuuma vesi ulos ∅ 18 (Huom. 2 kpl)
8. Lämpötilan säätötermostaatti
9. Lämpötilan rajoitin
10. Kytkentä- ja huoltotila
11. Sähkökaapelin läpivienti

*Tehtaan mitta. Jalkoja (5) voidaan lyhentää kierteettömästä päästä tarpeen vaatiessa.

MALLI Tilavuus Teho Mitat mm				Paino Jännite		kg	V
	L	kW		A	H
VLP 160 160	3 600	1280	65	230/400
VLP 220 210	3 600	1480	80	230/400
VLP 300 290	3 600	1815	95	230/400

kuva 7.

PUTKIASENNUS

Säiliön yläosassa sekä alhaalla ovat vaihtochoiset ∅ 18 yhtet lämmintä käyttövettä varten. Tarpecton vaihtochto tulpataan. Kylmän veden yhde ∅ 18 on pohjassa. Kylmävesiputki asennetaan ja varustellaan kytkentäkaavion mukaisesti ja se on ehdottomasti varustettava vaatimusten mukaisella varo- ja takaiskuventtiilillä. Varoventtiilin toiminta on tarkistettava heti sen asentamisen jälkeen. Varoventtiilin tulee liittää ylivuotoputki ja se on johdettava tarkoituksenmu- kaiseen paikkaan esim. lattiakaivoon. Varmistakaa myös säiliön tyjhennysmahdollisuus. Säiliön rakennepaine on 10 bar.

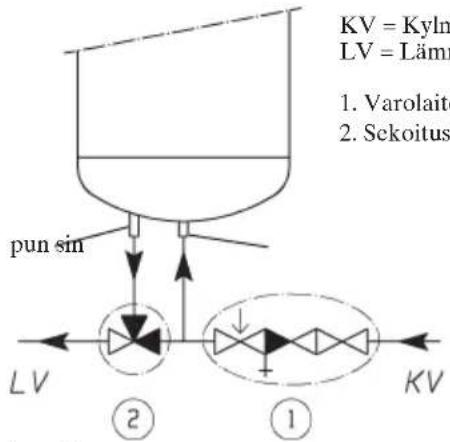

kuva 8.

KV = Kylmä vesi sisään (sininen) LV = Lämminvesi käyttövesi ulos (punainen)

1. Varolaiteryhmä
2. Sekoitusventtiili

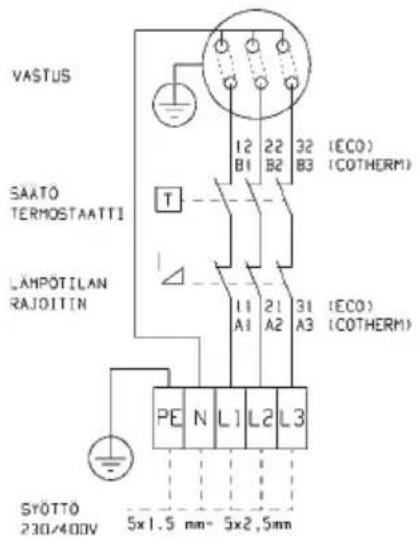

SÄHKÖKYTKENTÄ

Lämminvesivaraajan varusteisiin kuuluu lämpötilan säätötermostaatti, lämpötilanrajoitin, 3 kW:n sähkövastus ja riviliitin. Sähkökytkennän saa suorittaa vain sähköalan ammattihenkilö. Liitäntäjännite on 230/400 V. Laitteen kyljessä on kytkentäkaavio. Johdotus on valmiiksi suoritettu tehtaalla 3-vaihe liitäntää varten. Pääkytkin on asennettava määräysten mukaisesti. Laite voidaan kytkeä puolikiintestästi 1-tai 3-vaiheisesti. Pistotulppa liitännäistä 1-vaihe kytkentää varten on saatavissa erilliset object tehtaalta.

Ennen käyttöönottoa on varmistettava, että putkistoon on tehty tiiviyskoe, ja että varaaja on täynnä vettä. Varaajan toiminta on käyttöönoton jälkeen täysin automaattista. Lämpötilan säätötermostaatista säädetään säilion veden lämpötilaa (katso ohje säädöstä sivu 4). Varoventtiilin toiminta tulee tarkastaa 3-4 kuukauden välein, koska sen puutteellinen toiminta saattaa aiheuttaa vaaratilanteen. Venttiili laukaistaan kiertämällä sen nuppia vastapäivään, jolloin vesi virtaa varoventtiilin poistoputken läpi. Jollei näin tapahdu, venttiili on viallinen ja se on vaihdettava.

VLS – Vaakamallinen vedenlämmitin

ASENNUS

Varaaja asennetaan vaakasuoraan asentoon esim. lauteiden alle tai muihin mataliin tiloihin.

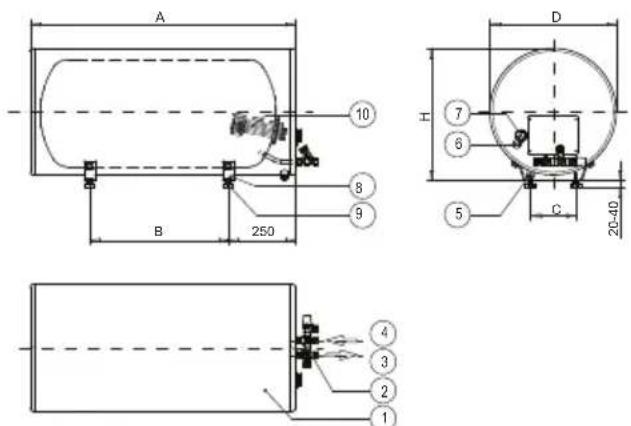

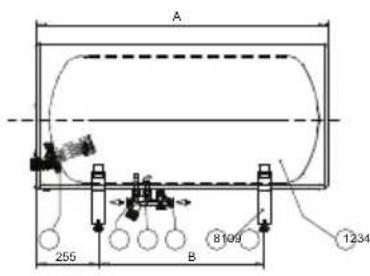

1 Maalatut pintalevyt (päädyt kestävää muovia)
2 Varolaiteryhmä ja sekoitusventtiili (vakiona VLS S -malleissa)
3 Lämmin käyttövesi ∅18
4 Kylmä vesi sisään ∅18
5 Sähkökaapelin läpivienti
6 Lämpötilan rajoitin
7 Lämpötilan säätötermostaatti
8 Jalat
9 Säätöjalat (20-40 mm)
10 Laipallinen sähkövastus (3kW)

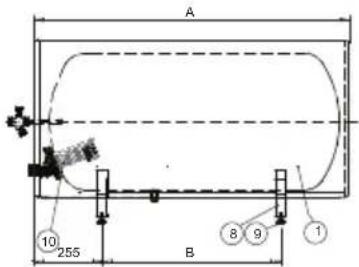

1 RST-pintalevyt (päädyt kestävää muovia, paitsi VLS 100 S RST -mallissa)
2 Varolaiteryhmä ja sekoitusventtiili (mukana irrallisena)
3 Lämmin käyttövesi ∅18
4 Kylmä vesi sisään ∅18
5 Sähkökaapelin läpivienti
6 Lämpötilan rajoitin
7 Lämpötilan säätötermostaatti
8 RST-jalat
9 Säätöjalat (20-40 mm)
10 Laipallinen sähkövastus (3kW)

MALLI	Tilavuus L	Teho kW	Mitat mm					Paino kg
			H	D	A	B	C
VLS-160	160	3	740	∅600	1000	485	250	65
VLS-160 S	160	3	740	∅600	1000	485	250	65
VLS-220	210	3	740	∅600	1200	680	250	80
VLS-220 S	210	3	740	∅600	1200	680	250	80
VLS-300	290	3	740	∅600	1530	1015	250	98
VLS-300 S	290	3	740	∅600	1530	1015	250	98
VLS-100 S RST	100	3	495	∅470	1000	515	170	50
VLS-150 S RST	150	3	675	∅595	1000	485	250	65
VLS-200 S RST	200	3	675	∅595	1200	680	250	80
VLS-300 S RST	300	3	675	∅595	1530	1015	250	90

JÄSPI VLS-100 S RST

PUTKIASENNUS

VLS-malleissa on säiliön pohjassa yhteet kylmälle- ja lämpimälle käyttövedelle. Kylmävesiputki yhdistetään varaajan sinisellä merkittyyn yhteeseen, se varustellaan kytkentäkaavion mukaisesti ja on ehdottomasti varustettava vaatimusten mukaisella varo- ja takaiskuventtiilillä. Varoventtiilin toiminta on tarkistettava heti sen asentamisen jälkeen. Varoventtiilin tulee liittää ylivuotoputki ja se on johdettava tarkoituksenmukaiseen paikkaan esim. lattiakaivoon. Varmistakaa myös säiliön tyjhennysmahdollisuus. Säiliön rakennepaine on 10 bar.

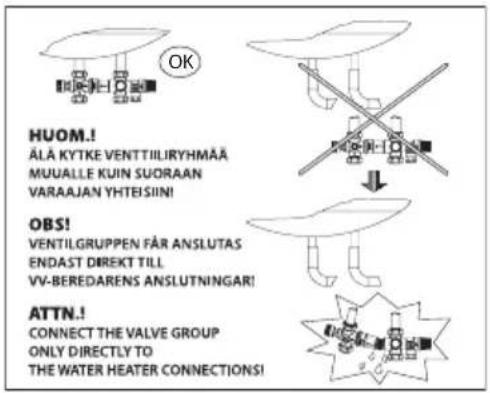

VLS-RST-mallien mukana toimitetaan venttiiliryhmä (katso kuva sivu 7), johon kuuluu varolaiteryhmä (varo/tyhjennysventtiilin ja sulku/takaiskuventtiilin) ja termostaattisekoitusventtiili. Kylmävesiputki yhdistetään varaajan sinisellä merkittyyn yhteeseen. Varoventtiiliin tulee liittää ylivuotoputki ja se on johdettava tarkoituksen mukaiseen paikkaan esim. Lattiakaivoon. Säiliö voidaan tarvittaessa tyhjentää (esim kesämökillä talveksi, jos on olemassa jäätymisvaara) pohjassa olevan tyhjennysyhteen (ei VLS-100 jossa tyhjennys varoventtiilin kautta) kautta. Säiliön rakennepaine on 10 bar

Kuva 12

KV = Kylmä vesi sisään (sininen)

LV = Lämminvesi käyttövesi ulos (punainen)

1. Varolaiteryhmä
2. Sekoitusventtiili

VLS-RST-mallien vakiovarustukseen kuuluu termostaattisekoitusventtiili (38-65 °C), jonka avulla esisäädetään verkostoon lähtevän käyttöveden lämpötilaa (katso ohje säädöstä sivu 4).

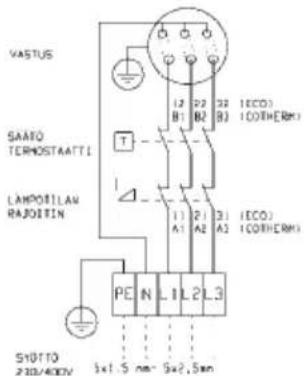

SÄHKÖKYTKENTÄ

Lämminvesivaraajan varusteisiin kuuluu lämpötilansäätötermostaatti, lämpötilanrajoitin, 3 kW:n sähkövastus ja riviliitin. Sähkökytkennän saa suorittaa vain sähköalan ammattihenkilö. Liitäntäjännite on 230/400 V. Laitteen kyljessä on kytkentäkaavio. Johdotus on valmiiksi suoritettu tehtaalla 3-vaiheliitäntää varten. Pääkytkin on asennettava määräysten mukaisesti. Laite voidaan kytkeä puolikiinteästi 1- tai 3-vaiheisesti.

Ennen käyttöönottoa on varmistettava, että putkistoon on tehty tiiviyskoe, ja että varaaja on täynnä vettä. Varaajan toiminta on käyttöönoton jälkeen täysin automaattista. Lämpötilan säätötermostaatista säädetään säiliön veden lämpötilaa (katso ohje säädöstä sivu 4). Varoventtiilin toiminta tulee tarkastaa 3-4 kuukauden välein, koska sen puutteellinen toiminta saattaa aiheuttaa vaaratilanteen. Venttiili laukaistaan kiertämällä sen nuppia vastapäivään, jolloin vesi virtaa varoventtiilin poistoputken läpi. Jollei näin tapahdu, venttiili on viallinen ja se on vaihdettava.

Vastusta vaihtaessanne huomioikaa anturiputken asento (aina vastuksen yläpuolella). Vaihdon saa suorittaa vain sähköalan ammattihenkilö.
