KÄYTTÖOHJE FH10-HDR Finnsat

Kaikki oikeudet pidätetään. Mitään tämän käyttöohjeen osaa ei saa jäljentää, kopioida, levittää, jakaa, ladata, tallentaa tai välittää missään muodossa tai mihinkään tarkoitukseen ilman Anvia TV Oy:n kirjallista lupaa.

Takuu

Anvia TV pidättää oikeuden tuotteidensa muuttamiseen tai kehittämiseen ja niiden sisällön muuttamiseen ilman erillistä ilmoitusta. Anvia TV ei ota vastuuta suorista, tai välillisistä vahingoista, jotka johtuvat tämän käyttöohjeen tietojen käytöstä.

Tuotemerkit

AC-3 ja kaksois-D -merkki ovat Dolby Laboratories -yhtiön omaisuutta. Niitä käytetään Dolby Laboratories -yhtiön lisenssin alaisena.

Conax on Telenor Conax AS -yhtiön tuotemerkki.

USB-logot ovat Universal Serial Bus Implementers Forum (USB-IF), Inc. Beaverton, Oregon, USA -yhtiön omaisuutta.

DVB on DVB Project -yhtiön rekisteröity tuotemerkki.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät ohjeet.

Turvallisuussyistä ohjeita on suositeltavaa noudattaa tarkasti laitteen käyttöönoton ja käytön aikana.

Kiinnitä erityistä huomiota seuraaviin termeihin, sillä ne ilmoittavat mahdollisista vaaratilanteista:

- Varoitus

Ilmoittaa vaaratilanteesta, joka voi johtaa (vakavaan) onnettomuuteen, mikäli ohjeita ei noudateta.

- Huomio

Ilmoittaa tuotteen tai muiden laitteiden vaurioitumisvaarasta, mikäli ohjeita ei noudateta.

Tuotteen asianmukainen hävitys (sähkö- ja elektroniikkalaitteet)

Tämä merkintä tuotteessa tai sen asiakirjassa merkitsee, ettei laitetta tai sen kaukosäätimen paristoja saa hävittää kotitalousjätteen mukana, tämän käyttöiän loputtua. Jätteiden hävityksestä aiheutuvien ympäristöhaittojen ja terveyshaittojen välttämiseksi laite on erotettava muista jätteistä ja kierrätettävä niin, että materiaalien uudelleenkäyttöä edistetään.

Laitteen ympäristöystävällisestä kierrätyksestä saa yksityinen käyttäjä lisätietoa jälleenmyyjältä tai paikalliselta viranomaiselta.

Yritykset saavat vastaavat tiedot jälleenmyyjältä ja heidän on tarkistettava hankintasopimuksen ehdot ja edellytykset. Tätä laitetta ei saa hävittää muiden kaupallisten jätteiden mukana.

Sisällysluettelo

1. TUOTEKUVAUS....7

1.1. Tuotetuki 7
1.2. Tuoteominaisuudet 8

Virittimet....8
Salauksenpurku....8
Liitännät 8
Tallennus ja toisto....9
Teksti-tv 10
Virtalähde ja tehon kulutus 10
Muut toiminnot 10
Mitat ja paino 10

1.3. Tuotepakkauksen sisältö 11
1.4. Maksu-tv-kortti ja Conax -salauksenpurku.... 11

Maksu-tv-kortin käyttö....11
Maksu-tv-kortin linkitys.... 12

1.5. Kaukosäädin 13
1.6. Etupaneeli 16

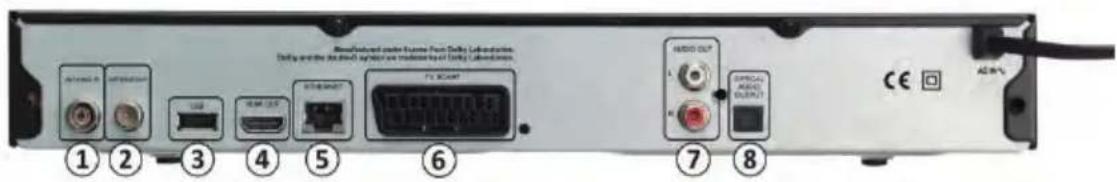

1.7. Takapaneeli 17

2. TURVALLISUUSOHJEET.... 18

3. ASENNUS JA KYTKENTÄ 21

3.1. Antennikytkentä ja muut kytkennät.... 21

TV-antennin kytkentä 21
Audiojärjestelmän kytkentä.... 21

3.2. Laitteen päälle kytkentä 21

4. KÄYTTÖÖNOTTO 22

4.1. Ennen käyttöönottoa 22

5. KATSELUTILA 26

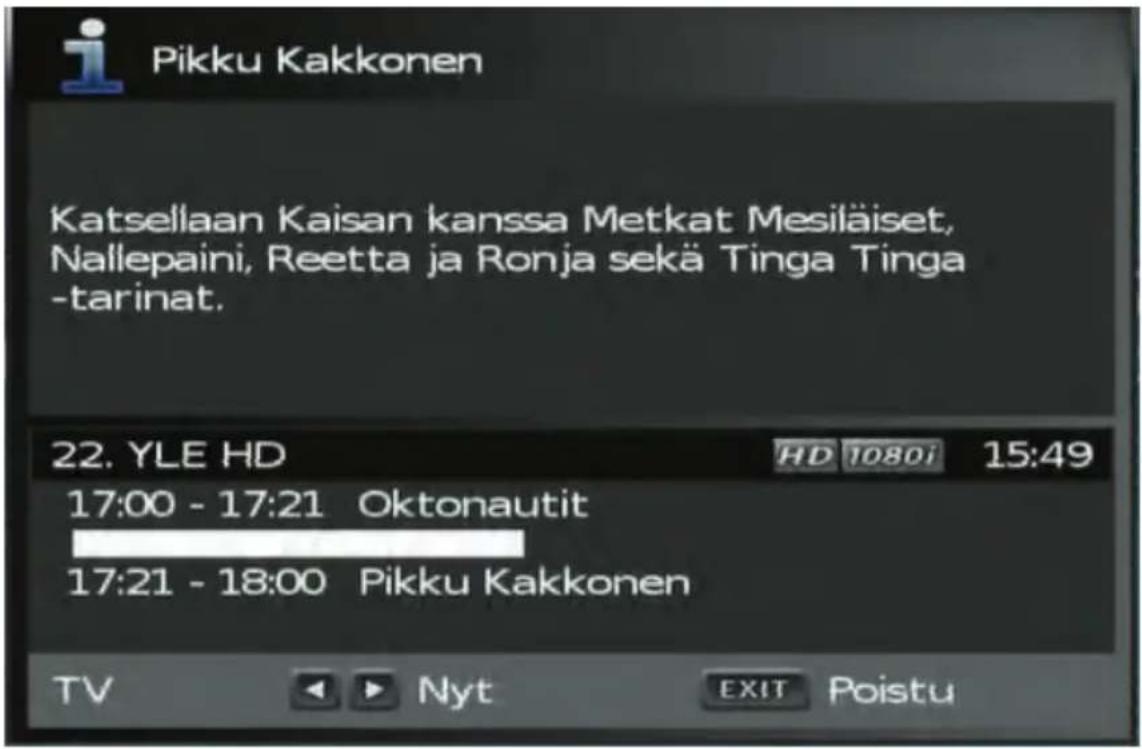

4.2. Kanavatietoikkuna 27

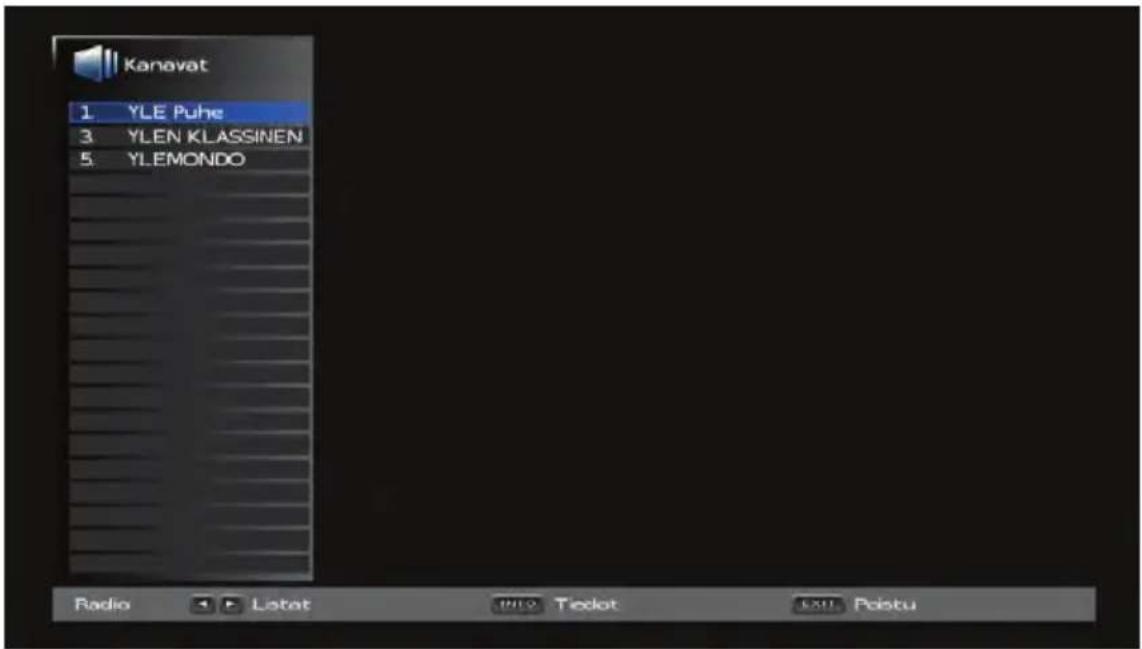

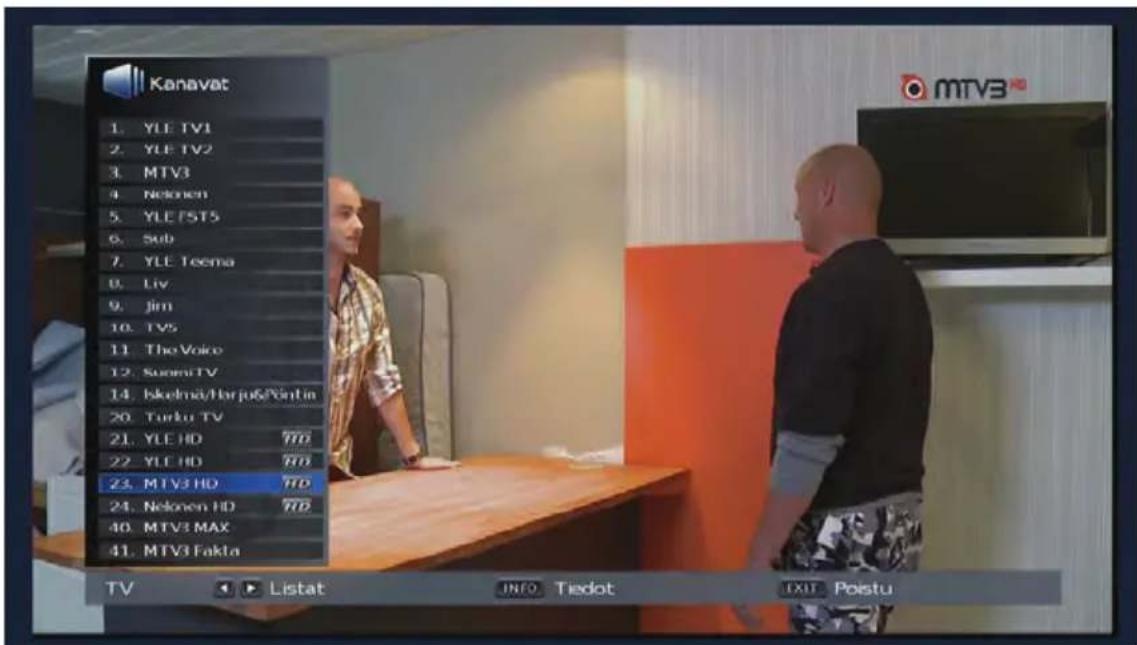

4.3. Kanavalistatila 32

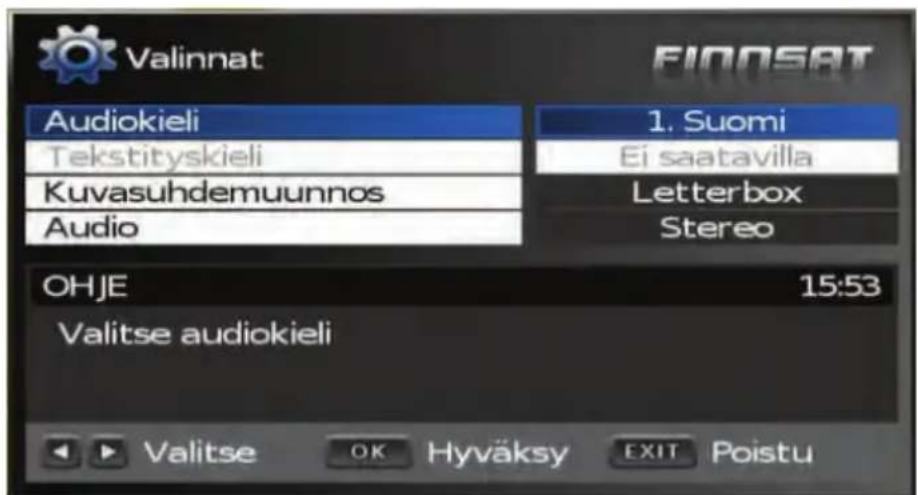

4.4. Valinnat-valikko 35

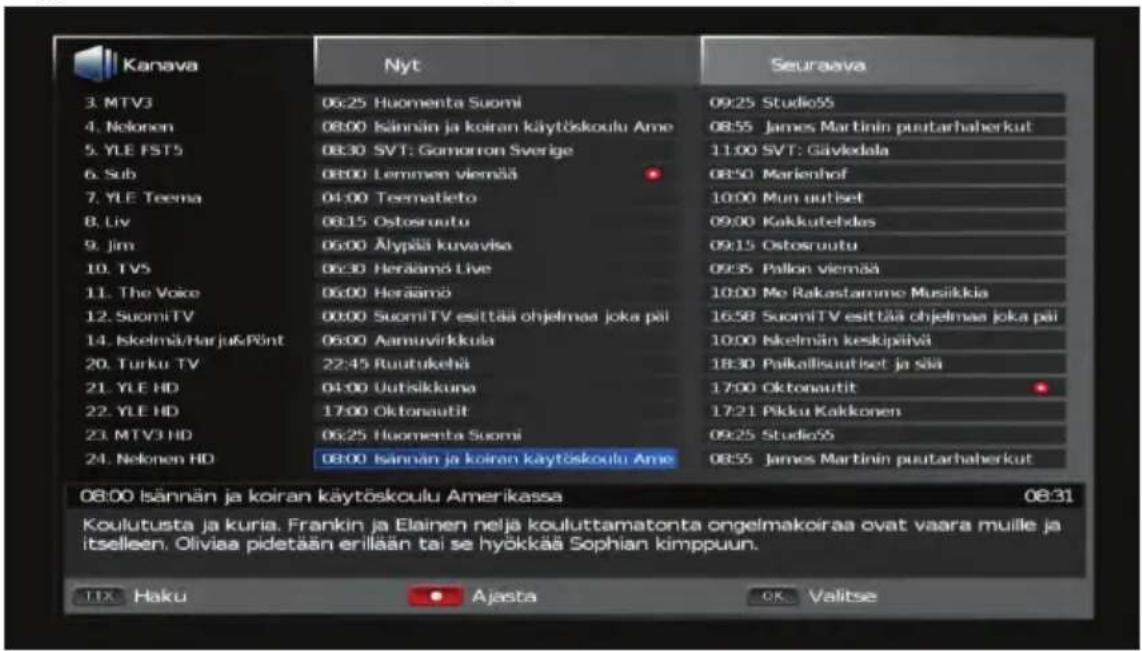

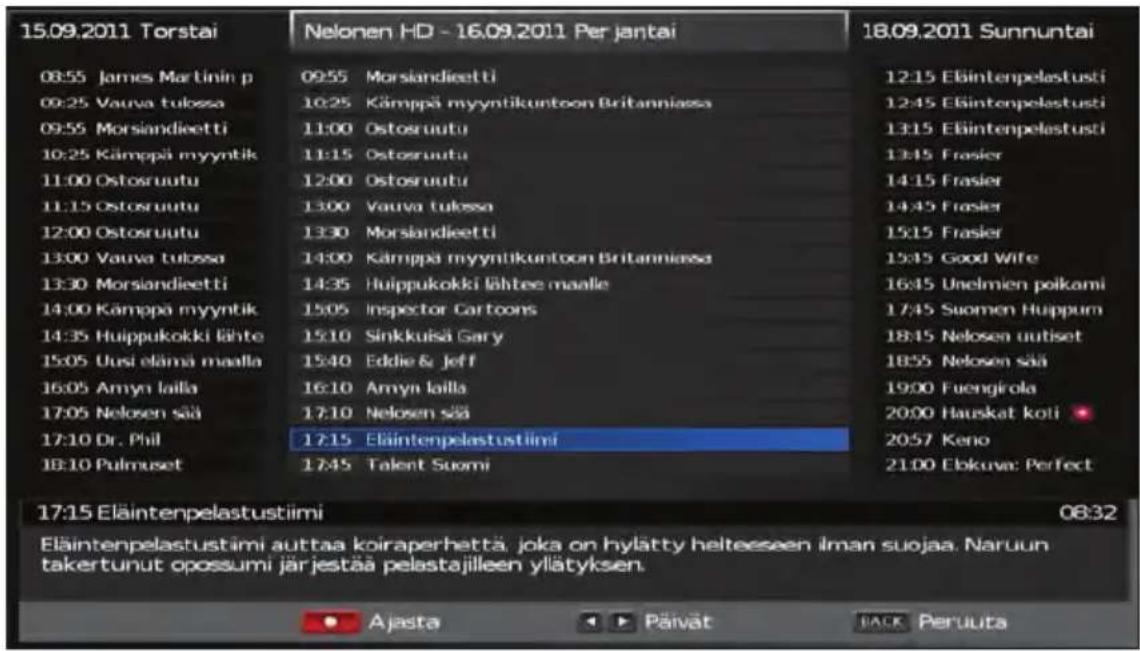

4.5. EPG (Sähköinen ohjelmaopas).... 37

Nykyiset, seuraavat ja 7-päivän ohjelmatiedot .... 37
Sähköisen ohjelmaoppaan ensimmäisessä tasossa navigointi ...... 37
Sähköisen ohjelmaoppaan toisessa tasossa navigointi 39

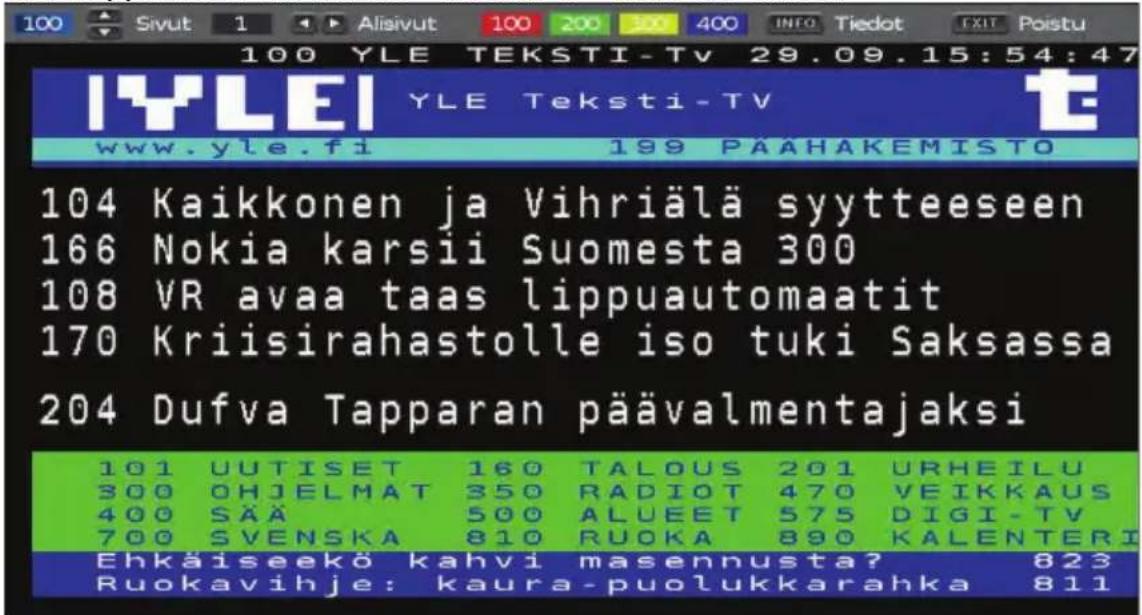

4.6. Teksti-TV.... 41

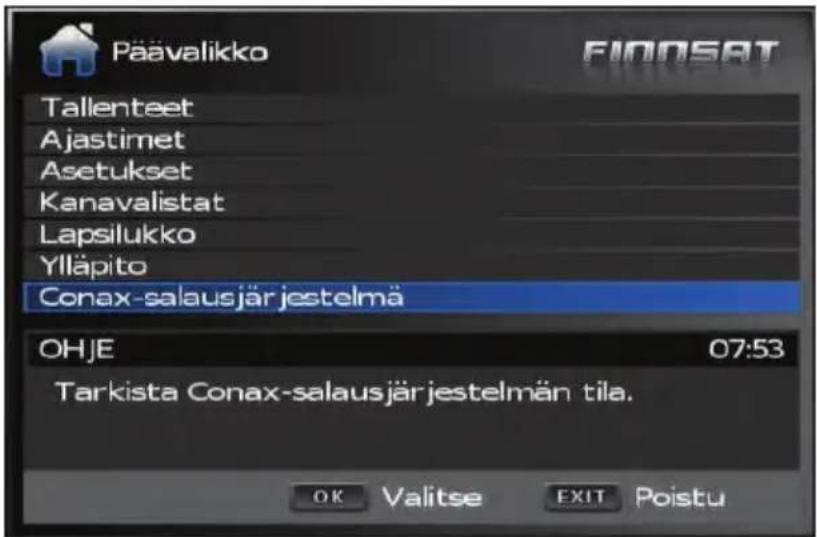

4.7. Päävalikko.... 43

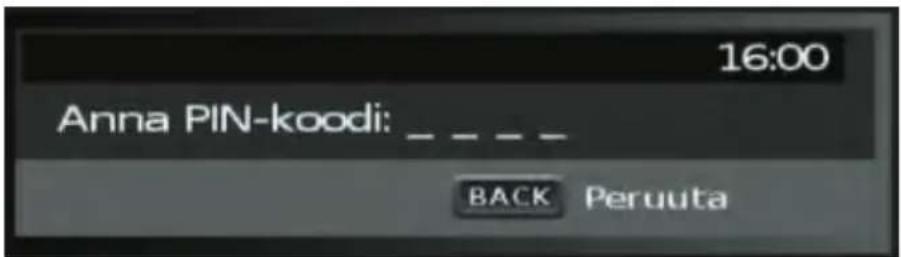

PIN-koodi 44

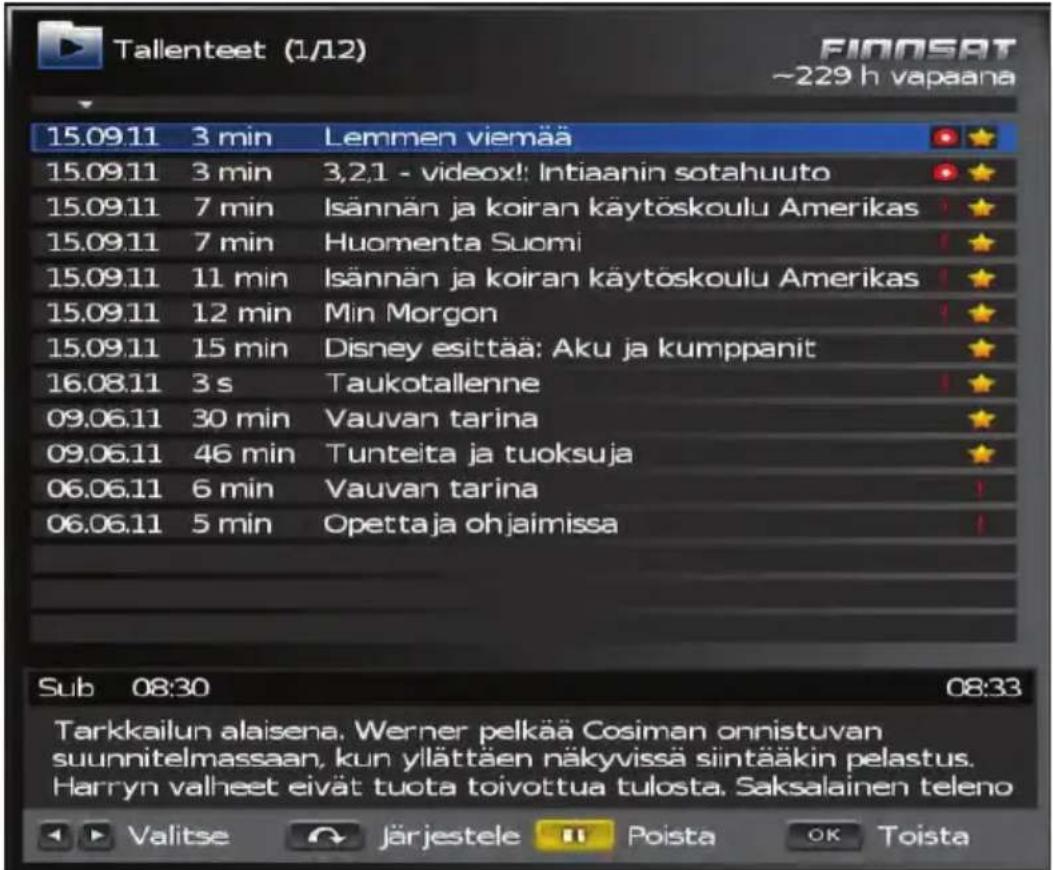

Päävalikko: Tallenteet.... 44

Tallenteen valinta 45

Tallenteen yksityiskohtaiset tiedot 45

Tallennetun ohjelman poistaminen 47

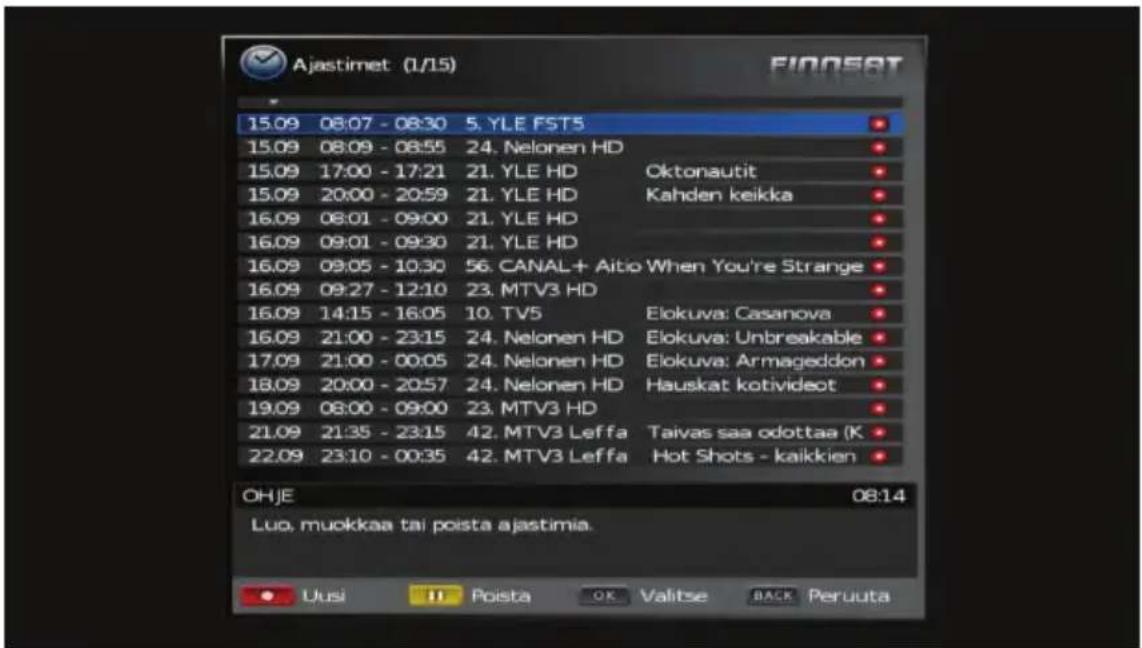

4.8. Päävalikko: Ajastimet 47

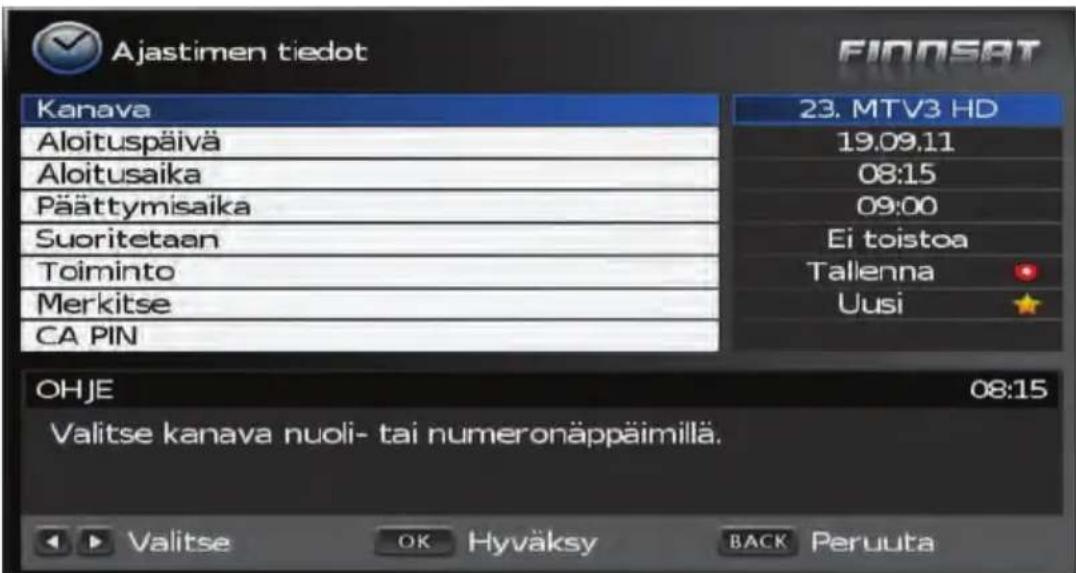

Uuden ajastimen lisäys 48

Ajastimen muokkaus 49

Ajastimen poistaminen 49

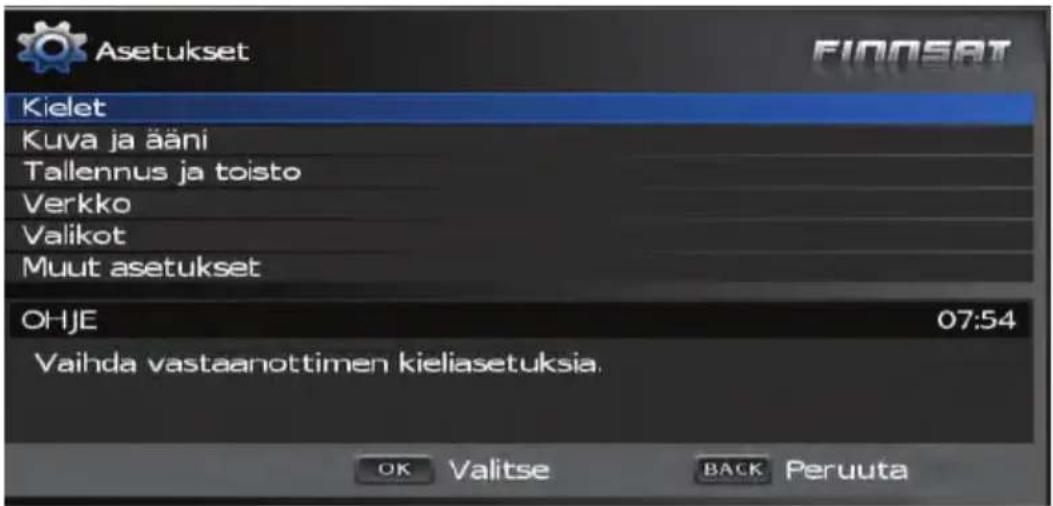

4.9. Päävalikko: Asetukset.... 50

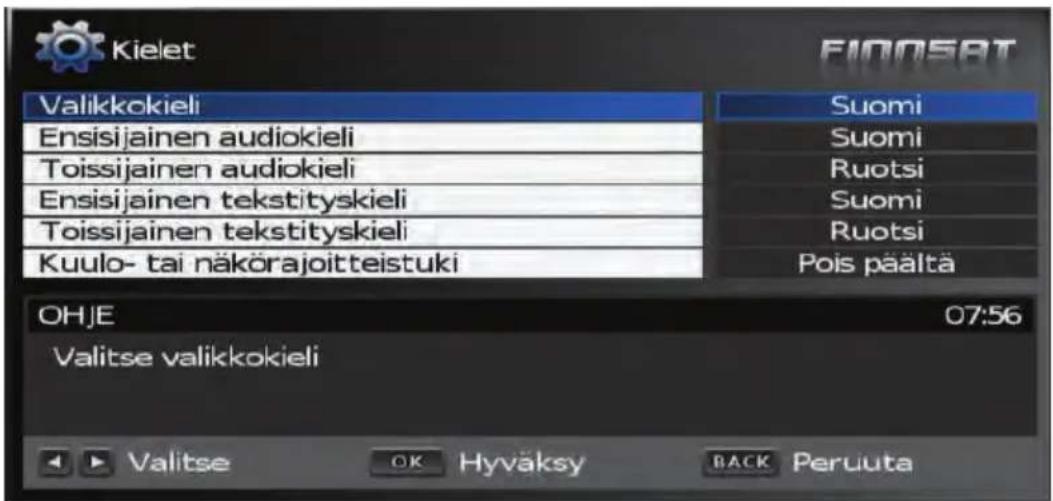

Päävalikko: Asetukset: Kielet 50

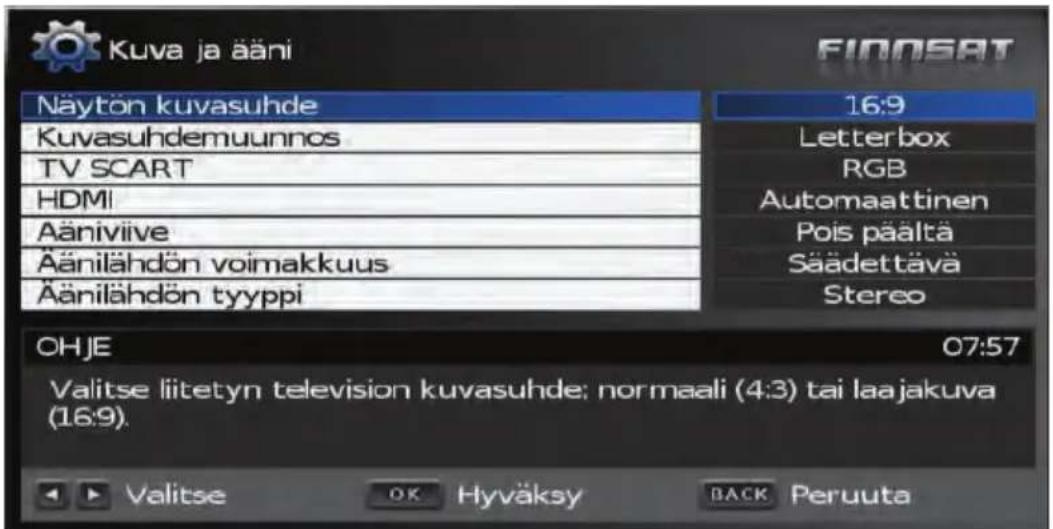

Päävalikko: Asetukset: Kuva ja ääni 51

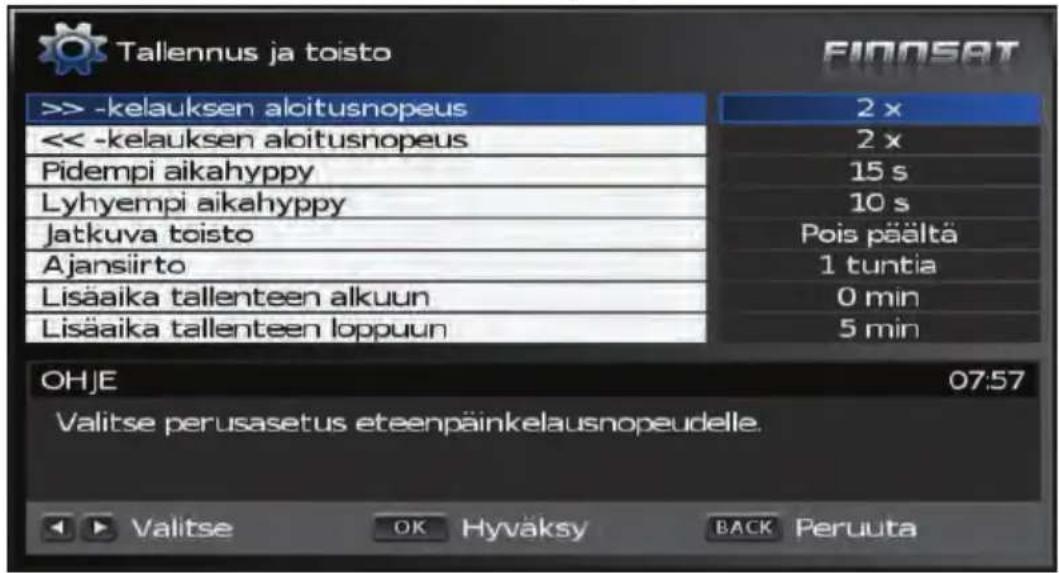

Päävalikko: Asetukset: Tallennus ja toisto 54

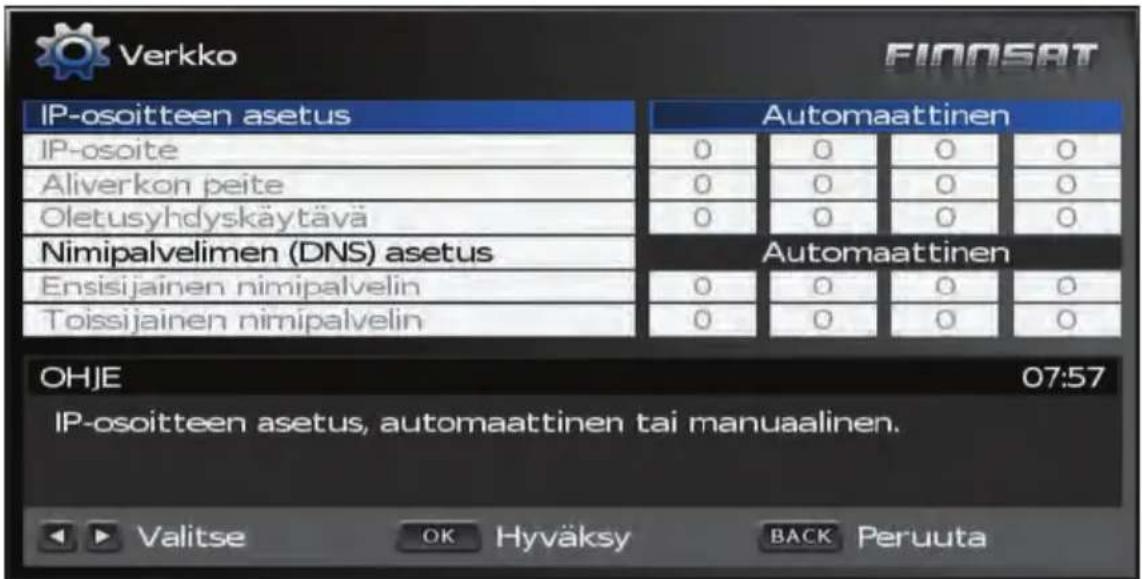

Päävalikko: Asetukset: Verkko 56

Päävalikko: Asetukset: Valikot 57

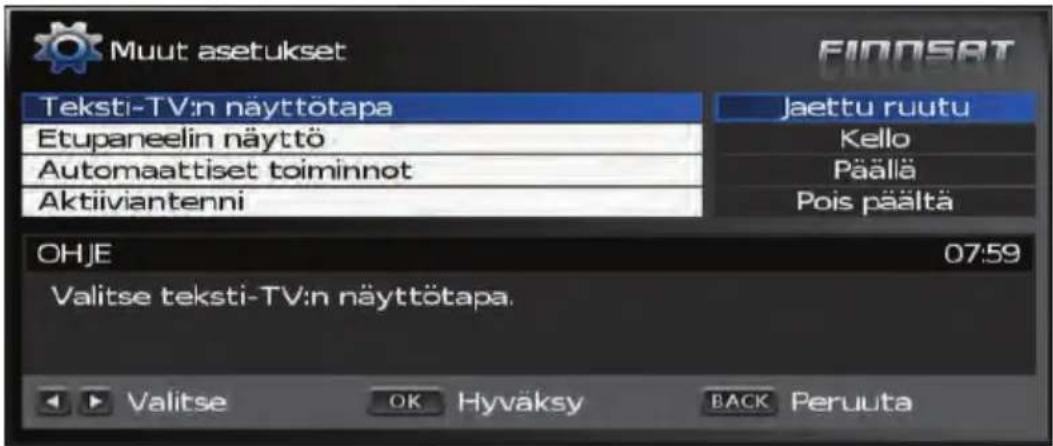

Päävalikko: Asetukset: Muut asetukset 57

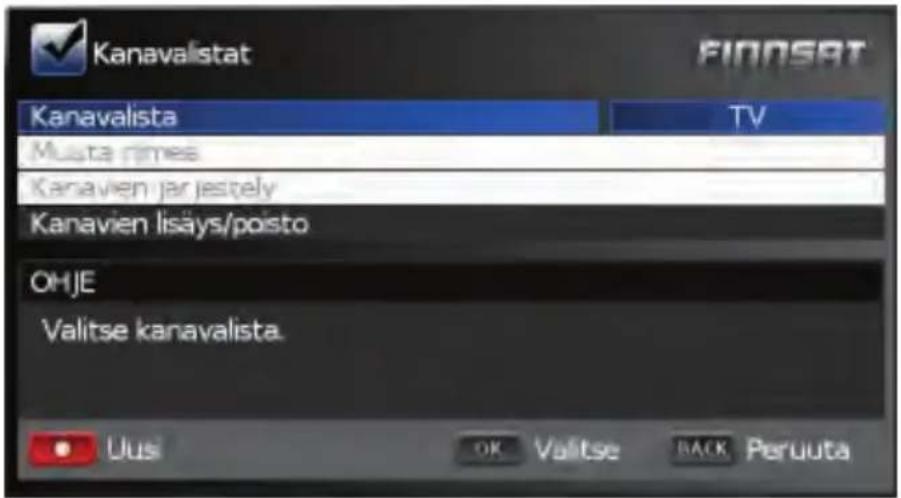

Päävalikko: Kanavalistat 59

Päävalikko: Oletuskanavalista.... 59

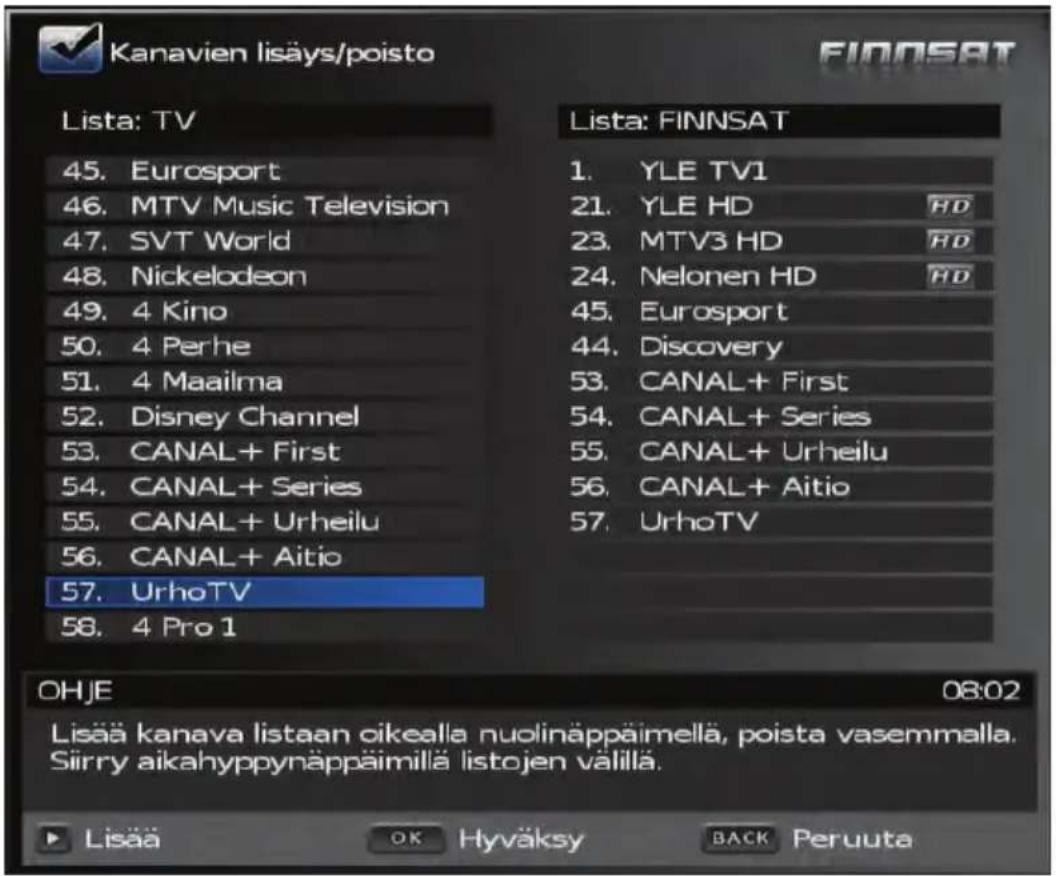

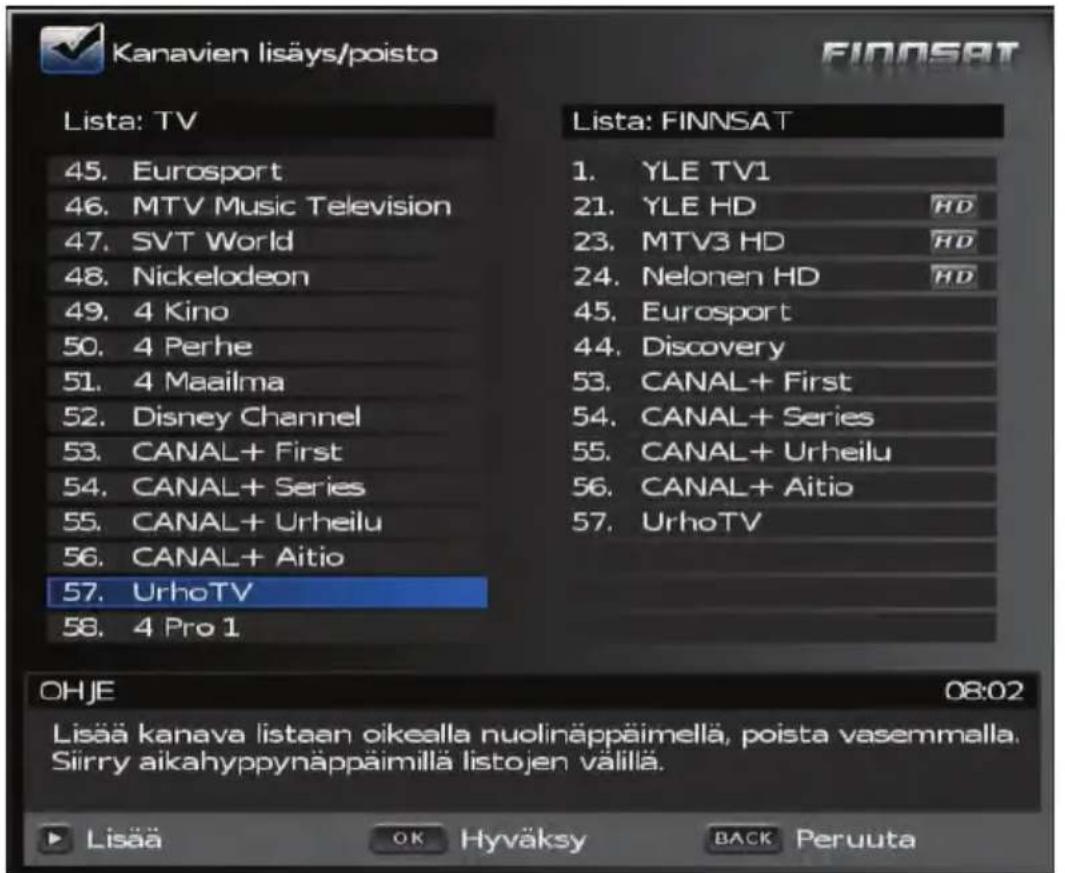

Päävalikko: Kanavalistan järjestely 59

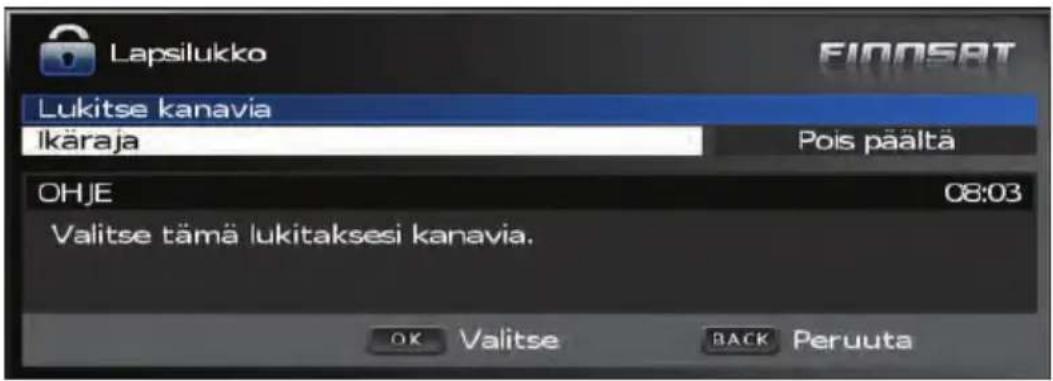

4.10. Päävalikko: Lapsilukko 65

Päävalikko: Lapsilukko: Kanavien lukitus 65

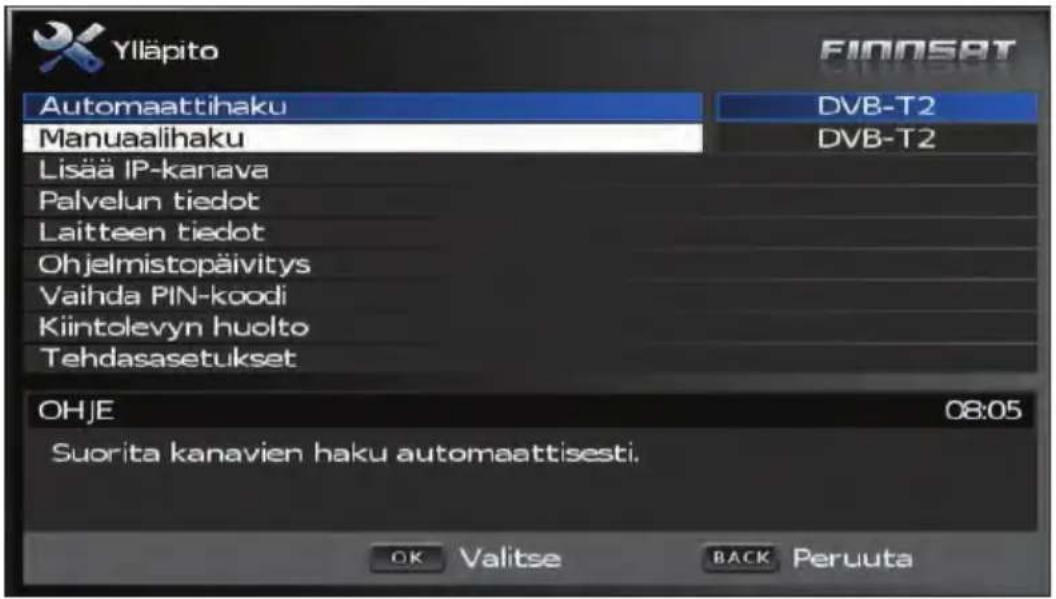

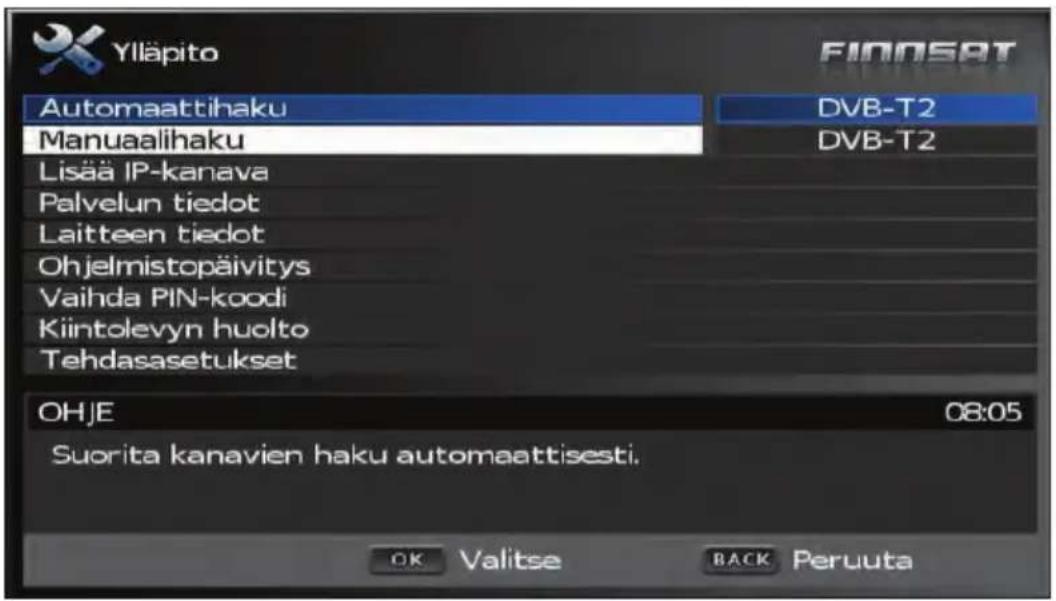

4.11. Päävalikko: Ylläpito 66

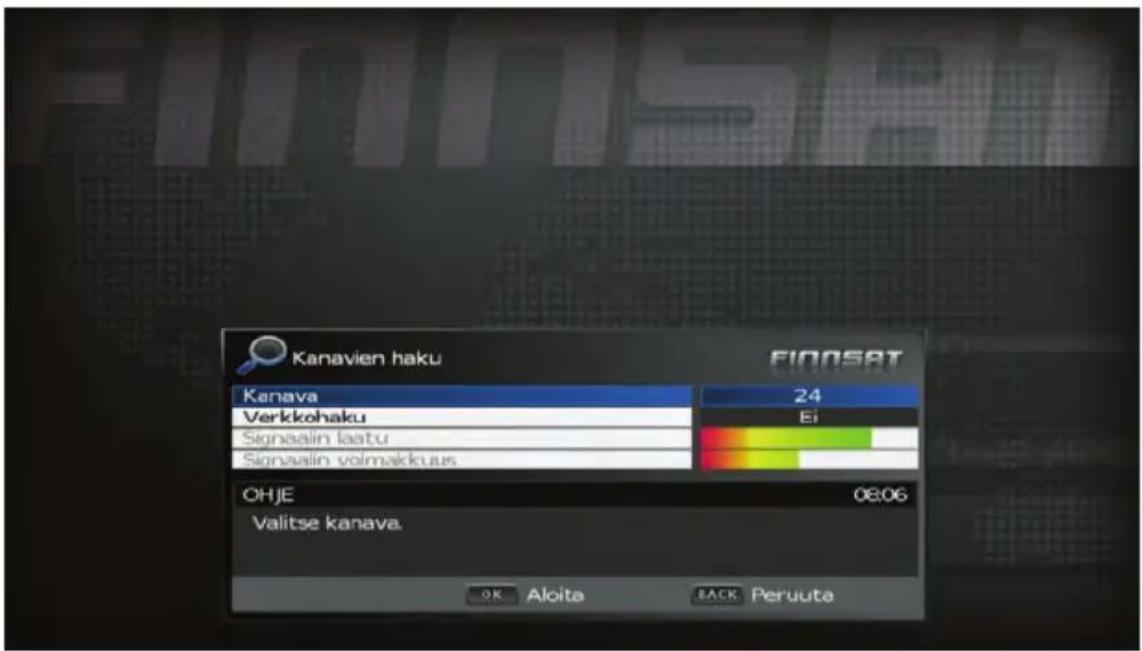

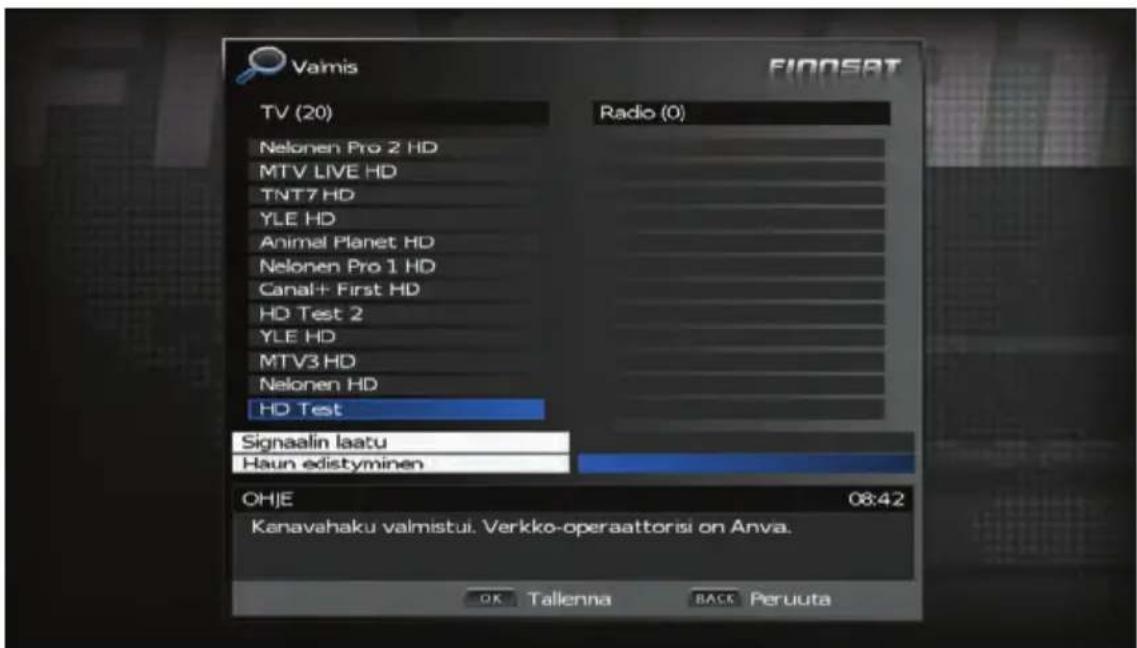

Päävalikko: Ylläpito: Automaattinen kanavahaku 66

Päävalikko: Ylläpito: Manuaalinen kanavahaku.... 69

Päävalikko: Ylläpito: Palvelutiedot.... 71

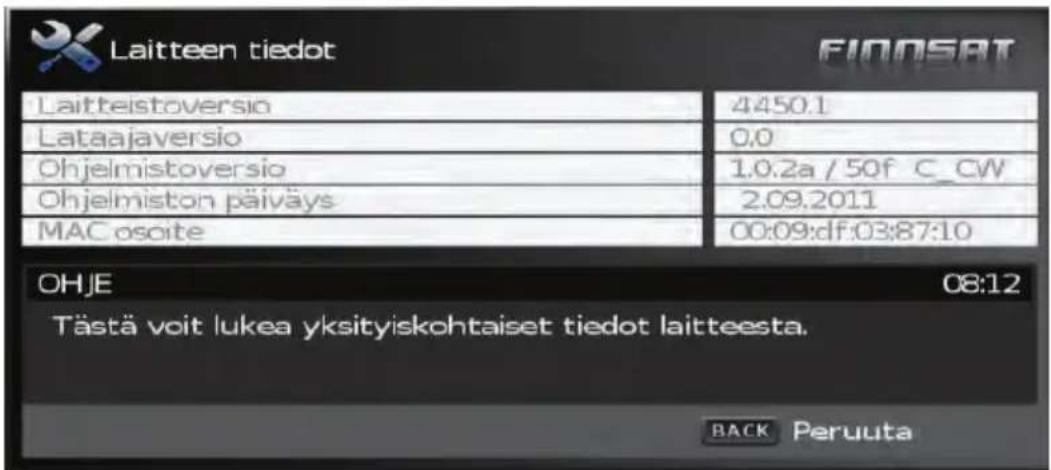

Päävalikko: Ylläpito: Laitteen tiedot 72

Päävalikko: Ylläpito: Ohjelmistopäivitys 74

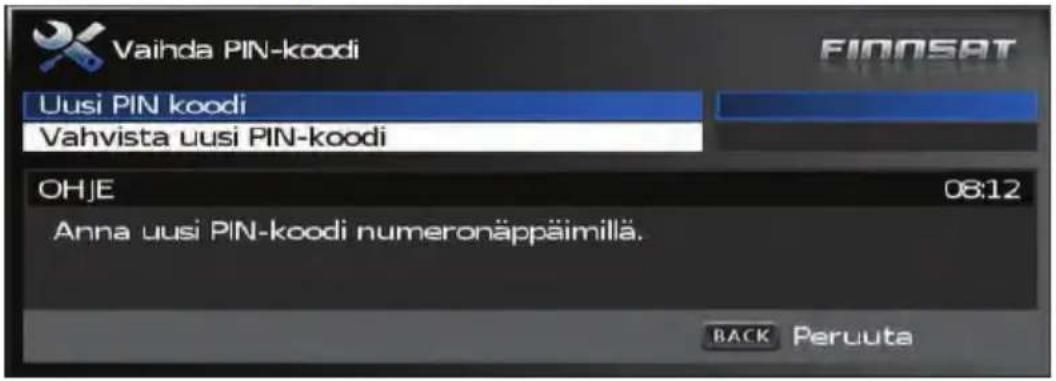

Päävalikko: Ylläpito: PIN-koodin vaihtaminen 76

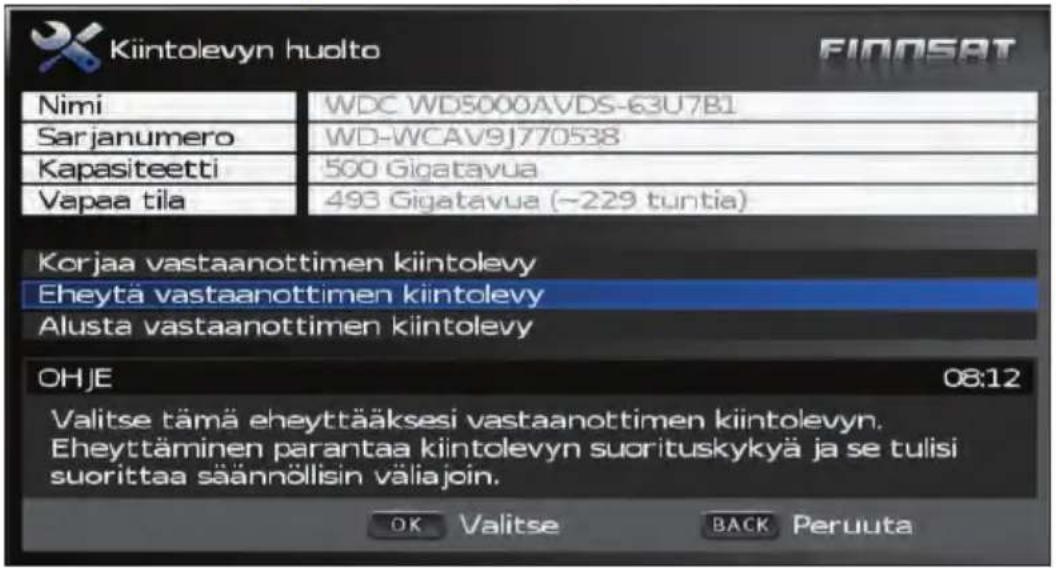

Päävalikko: Ylläpito: Kiintolevyn huolto.... 76

Päävalikko: Ylläpito: Tehdasasetuksien palautus.... 77

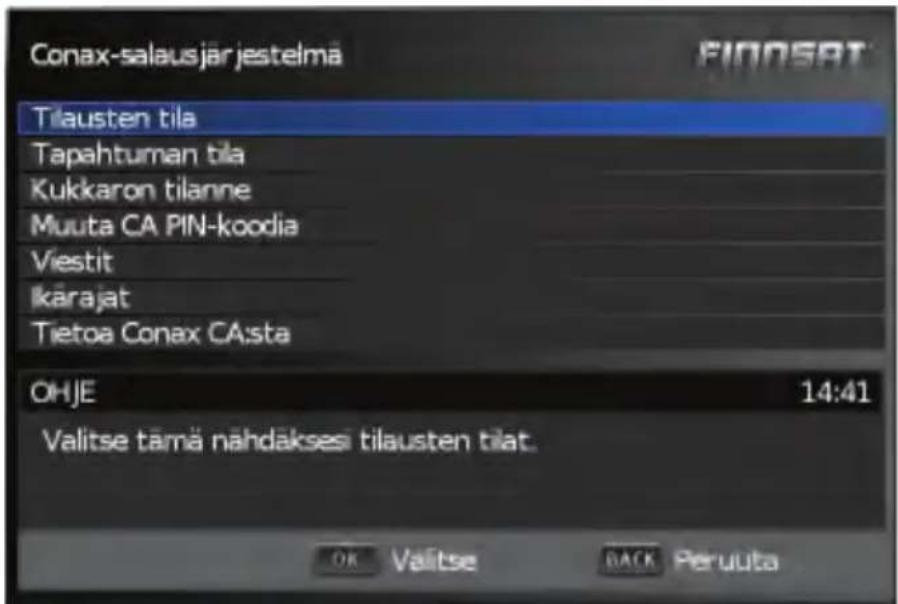

4.12. Päävalikko: Conax - salausjärjestelmä 78

Päävalikko: Conax - salausjärjestelmä: Tilaustila 78

Päävalikko: Conax - salausjärjestelmä: Tapahtumatila 78

Päävalikko: Conax - salausjärjestelmä: Kukkaron tilanne 79

Päävalikko: Conax - salausjärjestelmä: CA PIN-koodin vaihtaminen ..... 79

Päävalikko: Conax - salausjärjestelmä: Viestit 79

Päävalikko: Conax - salausjärjestelmä: Ikärajat 79

Päävalikko: Conax - salausjärjestelmä: Lisätietoja Conax CA -järjestelmästä

79

Conax - salausjärjestelmä: Ponnahdusikkunat 79

1. TALLENNUS JA TOISTO 81

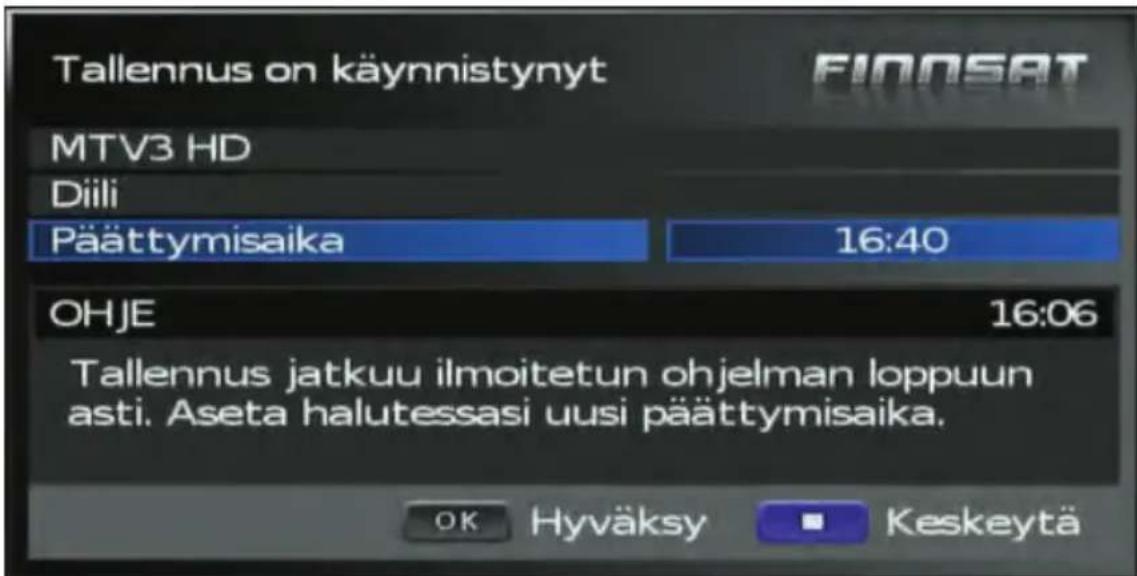

5.1. Suora tallentaminen....81
5.2. Ajastimet: Ajastusten tekeminen Ohjelmaoppaasta (EPG) 82

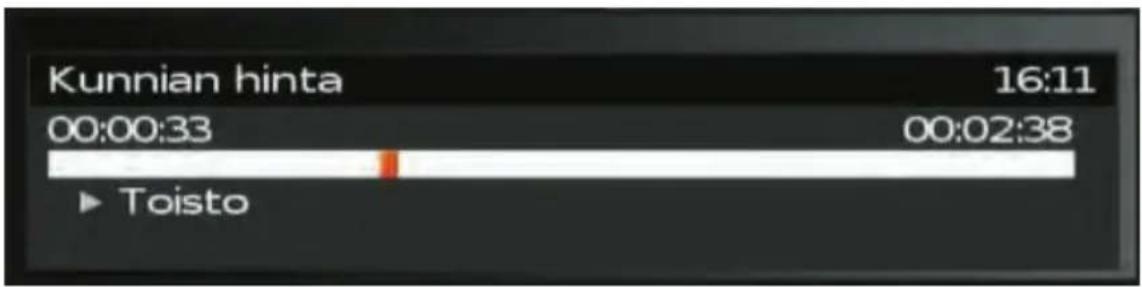

5.3. Tallennetun ohjelman katselu 83

1. VIANMÄÄRITYSOPAS 84

1. TUOTEKUVAUS

Tämä tallentava digiboksi (PVR) on suunniteltu käytettäväksi digitaalisten maanpäällisten sekä kaapelilähetysten katseluun.

Tuote mahdollistaa suosikkiohjelmien (normaali SD sekä teräväpiirto HD) tallentamisen tuotteen sisäiselle kovalevylle. Kovalevyltä ohjelmia voidaan katsoa milloin tahansa haluttuna ajankohtana.

Vaikka tuote on suunniteltu käyttäjäystävälliseksi, on tämän käyttöohjeen lukeminen kuitenkin suositeltavaa, jotta voit käyttää hyväksi kaikkia tämän digiboksin toimintoja.

Toivomme nautinnollisia katseluhetkiä Finnsat - tallentavan digiboksin kanssa.

1.1. Tuotetuki

Jos tuotteen käytössä esiintyy ongelmia, lue ensin vastaavasta käyttöohjeen kappaleesta lisätietoa.

Mikäli ongelma ei ratkea tai teillä on muita ongelmia laitteen käytön tai asennuksen kanssa, voitte ottaa yhteyttä.

Finnsat kuluttajapalvelunumeroon 0600-13444

(numero on maksullinen 0,67 eur/min +pvm) ja avoinna Ma – Pe klo 9-18.

On hyvä jos voit pitää digiboksia päällä puhelun yhteydessä.

Sähköpostilla: www.finnsat.tv lomakkeen avulla.

Mikäli teillä on ongelmia maksu-tv-kortin kanssa, ottakaa yhteyttä maksu-tv operaattoriin, jolta kortti on hankittu.

1.2. Tuoteominaisuudet

Virittimet

• Virittimet: 2 kpl
○ DVB-T/DVB-T2/DVB-C hybridi
o Rinnakkainen käyttö sallittu
• Vapaiden IP kanavien vastaanottoa
○ MPEG-2/4 TS, SD/HD
○ UDP/RTP

Salauksenpurku

- Sisäänrakennettu

○ Conax linkittävä (katso sivu 12)

Liitännät

- Antenni: 2kpl

- Antenni tulo IEC naaras

- Antenni lähtö IEC uros

o Antennisignaalin läpivienti toiseen laitteeseen

• HDMI lähtö: 1kpl

- Versio 1.4 (HDCP aina aktiivinen)

○ 576p, 720p, 1080i ja 1080p

- SCART: 1kpl

○ RGB ja CVBS

- Äänilähdöt:

○ Digitaalinen äänilähtö: SPDIF (optinen)

○ Analoginen äänilähtö: RCA stereo

- Verkkoyhteys:

○ 100Mb/s Ethernet

- DHCP tai manuaalinen IP-osoite

• USB: 2 kpl (edessä ja takana)

○ versio 2.0

o JPEG kuvien katselu

○ Ohjelmistopäivitys

○ Tuetut tiedostojärjestelmät: FAT, FAT32

Tallennus ja toisto

• Tallennettavat kanavat määrä:

o Yhtäaikaisesti 3 (4 jos ajansiirto käytössä)

o Yhtäaikaisesti kahdelta kanavanipulta

• Kiintolevy: Sisäinen

○ 500Gt SATA 3,5"

○ Tuki 1-2Tt levyille

- Ajansiirto:

o Automaattinen tai manuaalinen

○ 15min – 2h, käyttäjä valittavissa

• Hakusanatallennus EPG:stä:

○ Manuaalinen

• Tallennuksen automaattinen lisäaika:

○ Alkuun ja loppuun 0-15min

• Hidastus ja kuva kuvalta toisto

• Tallenteiden salaus levyllä:

o Maksu-tv kanavien tallenteet uudelleen salataan -> maksu-tv korttia ei tarvita toistettaessa.

• Tallenteiden editointi

• Tallenteiden toisto toiminnot:

o Kelausnopeudet: 2x, 4x, 8x, 16x, 32x, 64x, 128x ja 256x

○ Hidastus (eteen ja taaksepäin): kuva kuvalta, ¼x, 1/2x, 3/4x

○ Hyppy (eteen ja taaksepäin): Ohjelmoitava (5-60sekuntia)

○ Aikajanalla nopea siirtyminen (Seek)

○ Jatkuvatoisto

○ 1000 sivun muisti
○ Alasivujen selaus
○ Jaettu- tai kokonäyttö
○ Kanavakohtaiset suosikkisivu pikanäppäimet

Virtalähde ja tehon kulutus

• Virtalähde: Sisäinen 230VAC
- Virrankulutus:
○ Täysi valmiustila: \~0.7W
- SD katselu: \~10,9W
○ HD katselu: \~11.5W
o HD katselu + tallennus: \~15W

Muut toiminnot

• Muistutustoiminto
  • Ohjelmistopäivitys: OTA, USB tai IP
• Nopea ensiasennus
• Nopea kanavanvaihto
• Nopea käynnistyminen
  o n. 15 sekuntia virrattomasti tilasta tilaan, jossa näkyy kuva
  o n. 2 sekuntia valmiustilasta tilaan, jossa näkyy kuva

Mitat ja paino

• Leveys x Syvyys x Korkeus: 360x260x55
- Paino: 2.1kg

1.3. Tuotepakkauksen sisältö

Tarkista, että tuote sisältää seuraavat lisävarusteet:

• Käyttöopas
• Kaukosäädin
  • Kaksi paristoa (AAA)
• HDMI-kaapeli
• RF-kaapeli

HUOM: Jos jokin edellä mainituista lisävarusteista puuttuu tai pakkaus on vaurioitunut, ota yhteyttä myyjään tai yhtiöön josta tuote on alun perin hankittu.

1.4. Maksu-tv-kortti ja Conax -salauksenpurku

Tässä tuotteessa on sisäänrakennettu Conax salauksenpurkujärjestelmä, joka mahdollistaa salattujen ja maksullisten ohjelmien katselun. Kyseisten kanavien katselu vaatii palvelusopimuksen, joka voidaan hankkia paikalliselta kanavan palveluntarjoajalta. Kyseisiä kanavia voi katsella palveluntarjoajalta saatavan maksu-tv kortin avulla, jolloin tuotteen korttipaikkaan on asetettava saatu maksu-tv kortti kanavan salauksen purkamiseksi.

Maksu-tv-kortin käyttö

Aseta maksu-tv-kortti tuotteen etupaneelissa olevaan korttipaikkaan. Korttipaikka on etupaneelissa luukun alla, oikeassa reunassa.

Kortin siru tulee osoittaa alas- ja sisäänpäin.

Maksu-tv-kortin linkitys

TÄRKEÄÄ! Maksu-tv-kortti tulee aina linkittää vastaanottimen kanssa. Linkitys tulee tehdä myös silloin kun olet tilannut muitakin kuin teräväpiirto maksu-tv kanavia.

Miten linkitys tehdään:

- Lue vastaanottimen Chip ID numero, se löytyy:

○ Painamalla kaukosäätimen SIGNAL-näppäintä ja lukemalla Chip ID esiin tulevan valikon riviltä
○ Laitteen pohjassa olevasta tarrasta
Lukemalla Chip ID valikosta: Päävalikko->Conax-salausjärjestelmä->Tietoa Conax CA:sta. Chip ID on 11 numeroinen numerosarja

- Ota yhteyttä maksu-tv operaattorisi asiakaspalveluun ja pyydä korttilinkitystä

• Noudata operaattorin ohjeita

• Aseta maksu-tv-kortti kortinlukijaan (siru alaspäin)

- Jätä vastaanotin normaaliin katselutilaan jollekin tilatulle maksu-tv kanavalle

- Linkitys on valmis kun maksu-tv kanavan kuva tulee näkyviin. Aika joka kuluu vastaanottimessa linkitysviestin vastaanottamiseen ja linkityksen tekemiseen vaihtelee operaattorikohtaisesti, tyypillinen aika on 10-30 minuuttia

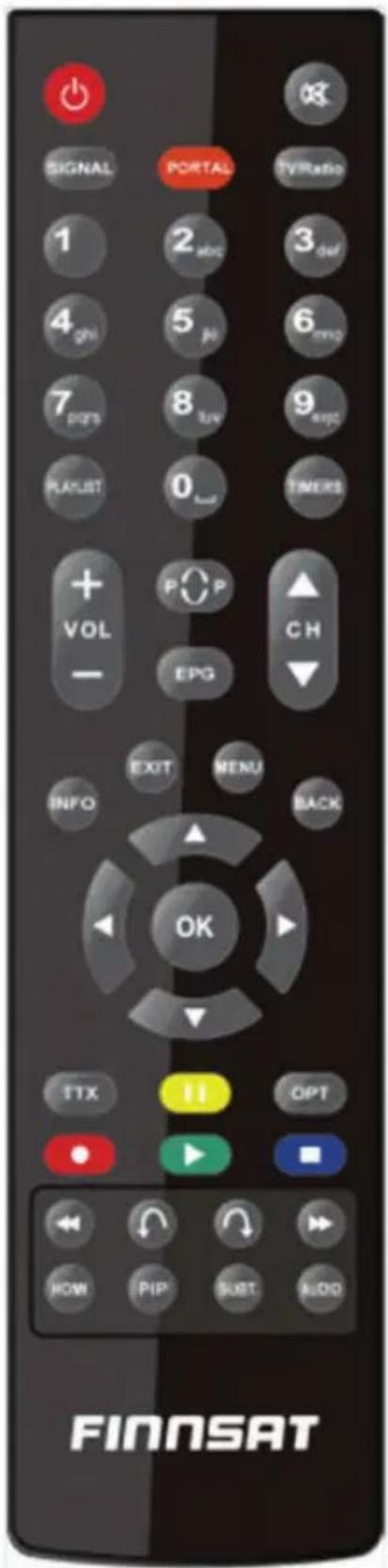

1.5. Kaukosäädin

Ennen kaukosäätimen käyttöönottoa tarkista, että kaukosäätimeen on asennettu paristot!

VALMIUSTILA.

Näppäintä painamalla asetetaan vastaanotin valmiustilaan tai poistutaan valmiustilasta.

ÄÄNETÖN. Näppäintä painamalla asetetaan vastaanottimen äänilähtö äänettömälle tai poistetaan äänilähtö äänettömästä tilasta.

SIGNAL. Näppäintä painamalla nähdään mm. katsottavan kanavan signaalin laatu, palvelun tiedot, Chip ID, Maksu-tv-kortin numero.

PORTAL. Web palvelujen käynnistys (Ei käytössä). TV/Radio. Näppäintä painamalla voidaan hypätä Radio- tai TV-kanavalistalle.

0-9 NUMEROT. 0-9 Näppäimiä painamalla voidaan vaihtaa kanavaa ja/tai syöttää numeroita valikkokenttiin. 0:lla voidaan pakottaa vastaanotin vapauttamaan SCART signaali (pin8).

PLAYLIST (Tallennelista). Näppäintä painamalla nähdään tallennettujen ohjelmien luettelo.

TIMERS (Ajastimet). Näppäintä painamalla nähdään aktiivisten ajastimien luettelo.

VOL+ (Äänenvoimakkuus plus). Näppäintä painamalla voidaan lisätä äänenvoimakkuutta.

VOL- (Äänenvoimakkuus miinus). Näppäintä painamalla voidaan vähentää äänenvoimakkuutta.

CH▲ (Kanavanvaihto ylös). Näppäintä painamalla voidaan siirtyä yksi kanavapaikka ylemmäs nykyisessä kanavalistassa.

CH ▼ (Kanavanvaihto alas). Näppäintä painamalla voidaan siirtyä yksi kanavapaikka alemmas nykyisessä kanavalistassa.

P<>P TAKAISIN. Näppäintä painamalla voidaan palata edelliseen katsottuun kanavaan.

EPG (Sähköinen ohjelmaopas). Näppäintä painamalla aktivoidaan sähköinen ohjelmaopas.

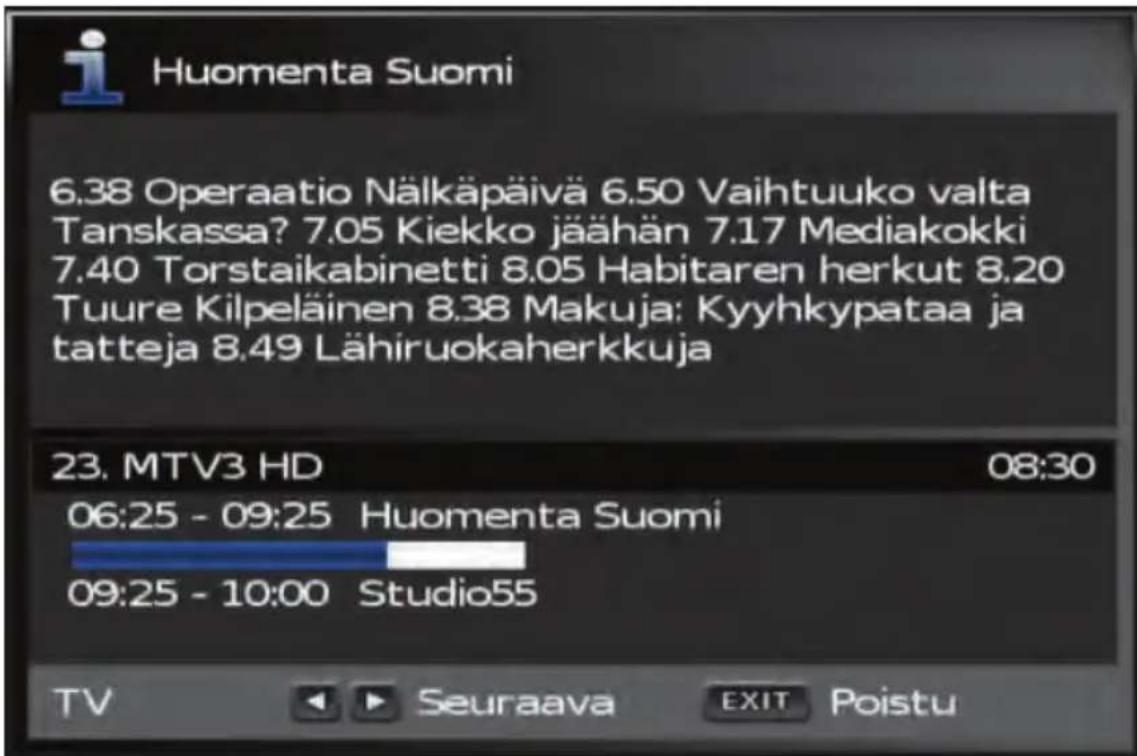

INFO (Tiedot). Näppäintä painamalla voidaan nähdä valitun kanavan tämänhetkisen ja seuraavan ohjelman tiedot.

EXIT (Poistu). Näppäintä painamalla poistutaan valikosta.

MENU (Valikko). Näppäintä painamalla aktivoidaan päävalikko.

BACK (Takaisin). Näppäintä painamalla voidaan palata edelliseen kanavaan tai siirtyä valikossa taaksepäin tallentamatta muutoksia.

▲ KURSORI YLÖS. Näppäintä painamalla voidaan siirtyä seuraavaan ohjelmaan tai valikossa ylöspäin.

▼ KURSORI ALAS. Näppäintä painamalla voidaan siirtyä edelliseen ohjelmaan tai valikossa alaspäin.

- KURSORI VASEN. Näppäintä painamalla voidaan vähentää äänen voimakkuutta tai valita edellinen vaihtoehto valikkovalinnassa.

▶KURSORI OIKEA. Näppäintä painamalla voidaan lisätä äänen voimakkuutta tai valita seuraava vaihtoehto valikkovalinnassa.

OK. Näppäintä painamalla voidaan aktivoida kanavaluettelon valikko tai vahvistaa valinta tai toiminto.

TTX (Teksti-tv). Näppäintä painamalla aktivoidaan teksti-tv.

KELTAINEN PAINIKE (Pause). Näppäintä painamalla voidaan pysäyttää käynnissä oleva ohjelma (suora tai tallennus). Näppäimellä voidaan myös poistaa tallenteita tallennelistalla ja kanavalistoja kanavalistavalikossa.

OPT (Ohjelmakohtaiset valinnat). Näppäintä painamalla voidaan nähdä käynnissä olevan ohjelman valintavalikko, mm. ääni- ja tekstitys vaihtoehdot. Ajastimen muokkaus EPG tilassa.

PUNAINEN PAINIKE. Näppäintä painamalla käynnistetään valitun ohjelman tallennus.

VIHREÄ PAINIKE. Näppäintä painamalla voidaan siirtyä normaaliin toistonopeuteen tai käynnistää tallenteen toisto valikosta.

SININEN PAINIKE. Näppäintä painamalla voidaan lopettaa käynnissä oleva tallennus tai toisto.

NOPEA TAAKSEPÄIN KELAUS◀. Näppäintä painamalla voidaan käynnistää taaksepäin kelaus tai muuttaa kelausnopeutta. Listoissa näppäin toimii sivu ylös näppäimenä.

TAAKSEPÄIN HYPPÄÄMINEN · . Näppäintä painamalla voidaan hypätä ajassa taaksepäin käynnissä olevassa ohjelmassa. EPG:ssä näppäin toimii kanavanvaihto näppäimenä.

ETEENPÄIN HYPPÄÄMINEN. Näppäintä painamalla voidaan hypätä ajassa eteenpäin käynnissä olevassa ohjelmassa. EPG:ssä näppäin toimii kanavanvaihto näppäimenä.

NOPEA ETEENPÄIN KELAUS ►. Näppäintä painamalla voidaan käynnistää eteenpäin kelaus tai muuttaa kelausnopeutta. Listoissa näppäin toimii sivu alas näppäimenä.

HDMI. Näppäintä painamalla voidaan muuttaa HDMI ulostulon tarkkuutta.

ASPECT (Kuvasuhdemuunnos). Näppäintä painamalla voidaan muuttaa näytön kuvasuhdeasetuksia.

SUBT (Tekstityskieli). Näppäintä painamalla voidaan muuttaa nykyisen ohjelman tekstityskieliasetuksia.

Audio. Näppäintä painamalla voidaan muuttaa nykyisen ohjelman audiokieliasetuksia.

1.6. Etupaneeli

1. STANDBY-PAINIKE Painikkeella kytketään vastaanotin päälle tai siirrytään valmiustilaan.
2. OK-PAINIKE

Valintojen vahvistamien.

1. CH+, CH+

Painikkeella siirrytään seuraavaan/edelliseen kanavaan tai valikossa yksi rivi ylös-/alaspäin.

1. VOL-, VOL+

Äänenvoimakkuuden säätö.

1. NÄYTTÖ

Näytöllä nähdään valitun kanavan nimi tai aika (valittavissa), sekä myös tietoja tallennuksista.

1. USB-liitäntä.
2. CONAX maksu-tv-korttipaikka

Korttipaikka maksullisten, Conax salattujen, ohjelmien katsomiseen. Maksu-tv-kortin siru tulee osoittaa alas- ja sisäänpäin.

1.7. Takapaneeli

1. ANTENNA IN. Antenni sisääntulo maanpäällisen/kaapeliantennin kytkemistä varten.
2. ANTENNA OUT. Antenni ulostulo antennisignaalin kytkemiseksi toiseen laitteeseen.
3. USB-liitäntä. USB-liitäntään voidaan kytkeä ulkoinen muistitikku. Paikkaa voidaan käyttää tiedostojen lukuun sekä ohjelmistopäivitykseen.
4. HDMI. Digitaalinen HDMI-lähtö.
5. Ethernet liitäntä
6. S/PDIF. Optinen, digitaalinen, audiolähtö.
7. AUDIO RIGHT. Analoginen ääni, oikea kanava. AUDIO LEFT. Analoginen ääni, vasen kanava.
8. TV SCART . SCART liitäntä TV:n kytkemiseksi vastaanottimeen.

2. TURVALLISUUSOHJEET

Tämä tuote on valmistettu kansainvälisten turvallisuusstandardien mukaisesti. Lue seuraavat turvallisuusohjeet huolellisesti.

Turvallisuusohjeet ja varotoimenpiteet

1. VERKKOVIRTA (AC 90 \~ 250V, 50/60Hz)

Käytä laitetta ainoastaan tyyppikilven mukaista teholähdettä käyttäen. Jos et ole varma virransyötön laadusta, ota yhteyttä paikalliseen energiayhtiöön. Ennen huolto- ja asennustoimenpiteiden aloitusta, tuote on kytkettävä pois virtalähteestä.

Älä taita tai kierrä virtajohtoa.

Irrota virtajohto aina pistokkeesta kiinni pitäen.

Älä koske pistokkeeseen märillä käsillä.

1. YLIKUORMITUS

Älä ylikuormita seinäpistoketta, jatkojohtoa tai sovitinta, sillä se voi johtaa tulipaloon tai sähköiskuun.

1. NESTEET

Tuotetta ei saa altistaa nesteille. Nestettä sisältäviä esineitä ei saa asettaa tuotteen päälle.

1. PUHDISTUS

Irrota tuote pois virtapistokkeesta ennen sen puhdistusta. Käytä hieman kostutettua kangasta (ei liuotusaineita) laitteen pyyhkimiseen.

1. TUULETUS

Laitteen yläosassa olevia aukkoja ei saa peittää riittävän tuuletus ilmavirran takaamiseksi. Älä aseta laitetta pehmeiden kalusteiden tai mattojen päälle. Älä aseta laitetta toisen laitteen päälle.

1. ANTENNIKYTKENTÄ

Irrota laite verkkovirrasta ennen antennin kytkentää tai pois kytkentää, jottei antenniliitäntä vaurioituisi.

7. TV-KYTKENTÄ

Irrota laite verkkovirrasta ennen kaapelin kytkemistä tai pois kytkemistä TV:stä, muutoin TV voi vaurioitua.

8. ASENNUSPAIKKA

Asenna laite sisätilaan niin, ettei se altistu ukkoselle, vesisateelle tai auringonpaisteelle.

Älä aseta laitetta lähelle lämpöpattereita tai muita lämpölähteitä.

Varmista, että vastaanottimen ja sähkömagneettiselle säteilylle herkkien laitteiden, kuten TV:n ja videonauhurin, väliin jää riittävästi tilaa.

Jos laite asetetaan kannattimeen tai kirjahyllyyn, varmista laitteen riittävä tuuletus.

Älä aseta tuotetta epävakaalle alustalle, josta se voi pudota. Putoava laite voi aiheuttaa vakavia henkilövahinkoja ja laitevaurioita.

9. UKKONEN

Irrota laite verkkovirtalähteestä ja kytke antenni irti ukkosmyrskyn aikana tai silloin, kun laite jätetään ilman valvontaa tai sitä ei käytetä pitkään aikaan. Tällöin salamien ja verkkojohtojen ylijänniteaaltojen aiheuttamilta vaurioilta vältytään.

1. Älä avaa suojakantta. Tämä voi johtaa toimintahäiriöön tai sähköiskuun.

Älä käytä laitetta sen ollessa viallinen. Jos viallisen laitteen käyttöä jatketaan, se voi vaurioitua vakavasti. Ota yhteyttä paikalliseen jälleenmyyjään, jos laite on epäkunnossa.

Kun osien vaihto on tarpeen, käytä ainoastaan valmistajan hyväksymiä varaosia.

Vastaanottimen saa avata ainoastaan valtuutettu huoltopalvelu.

1. Virran katkaisminen ei ole suositeltavaa silloin, kun kovalevy on käynnissä. Jos virta katkaistaan kovalevyn

ollessa käynnissä, voi laitteen kovalevy vioittua ja siinä olevat tiedot tuhoutua.

HUOM: Valmistaja tai myyjä ei vastaa ongelmista, jotka aiheutuvat käyttäjän suorittamasta sisäisen kovalevyn vaihdosta.

3. ASENNUS JA KYTKENTÄ

Tässä luvussa kuvataan laitteen asennustoimenpiteet. Valitse sinulle sopivin menetelmä.

VARMISTA, ETTÄ LAITTEESTA KYTKETÄÄN VIRTA POIS ENNEN VASTAANOTTIMEN KYTKENTÖJEN SUORITTAMISTA TAI MUUTTAMISTA!

HUOM: Jos laitteen asennuksessa ilmenee ongelmia, ota yhteyttä paikalliseen jälleenmyyjään tai Finnsat kuluttajapalveluun. Tuotetuen yhteystiedot löytyvät kappaleesta 1.1. sivulla 7

3.1. Antennikytkentä ja muut kytkennät

TV-antennin kytkentä

• Kytke TV-antenni vastaanottimen ANTENNA IN -paikkaan.
- Kytke HDMI/SCART -kaapeli vastaanottimen ja TV:n sopivaan HDMI/SCART kaapelipaikkaan.
• Kytke laitteiden virtajohdot seinäpistokkeeseen.

Audiojärjestelmän kytkentä

Kytke S/PDIF-johto ulkoiseen vahvistimeen digitaalisen äänen kuulemiseksi.

3.2. Laitteen päälle kytkentä

Kytke tarvittavat johdot (HDMI/SCART) vastaanottimen ja TV:n välille.

Kytke TV päälle.

Kytke vastaanottimen virtajohto pistorasiaan.

Jos vastaanotin on valmiustilassa, paina kaukosäätimen valmiustila-näppäintä tai laitteen etuosassa olevaa virtapainiketta, laitteen päälle kytkemiseksi.

4. KÄYTTÖÖNOTTO

4.1. Ennen käyttöönottoa

Ensimmäinen asennuskerta koostuu valikoista, jotka ohjaavat käyttäjää vastaanottimen helpon ensiasennusvaiheen läpi. Jokaisessa valikossa käyttäjä voi siirtyä eteenpäin valikossa painamalla OK-näppäintä ja taaksepäin painamalla BACK (TAKAISIN) - näppäintä.Jokaisen valikon alareunassa on opas, joka ohjaa käyttäjää tärkeimmissä valinnoissa.

HUOM: Varmista, että antenni on kytketty vastaanottimen ANTENNA IN - liittimeen ennen käyttöönoton aloitusta.

VAIHE 1: Valikkokielen valinta

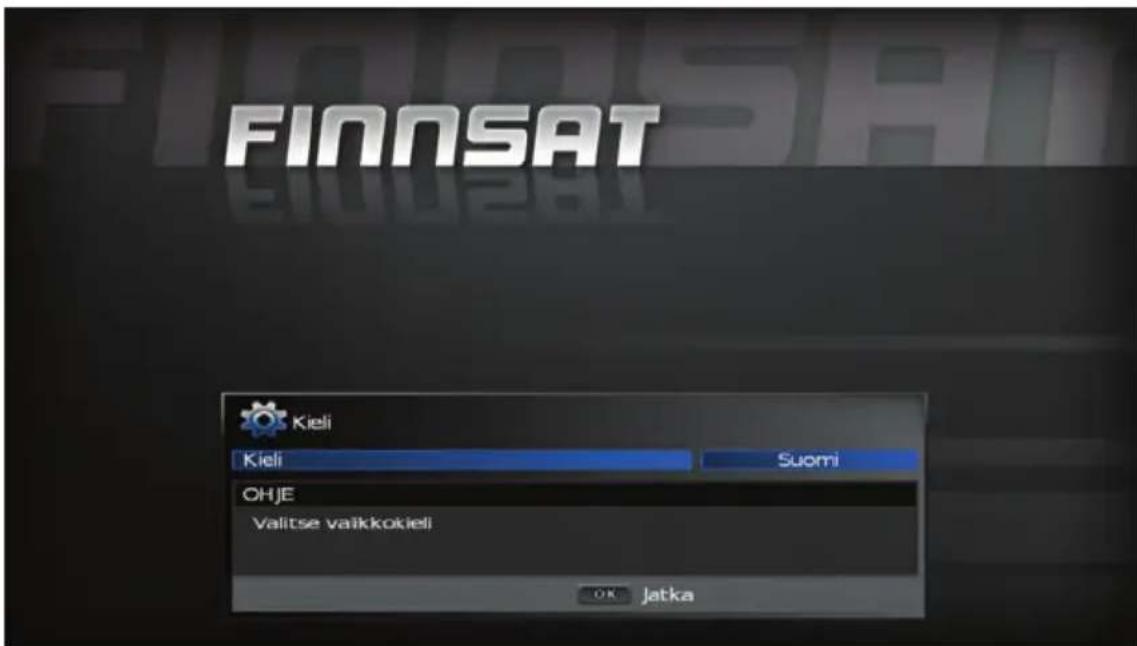

Kuva 1: Valikkokielen valinta

Valitse haluamasi valikkokieli käyttäen kaukosäätimen VASENTA KURSORIA ja OIKEAA KURSORIA. Valittua kieltä käytetään myöhemmin kaikissa vastaanottimen valikoissa.

Kieltä voidaan muuttaa myöhemmin valitsemalla Valikko->Asetukset->Kielet

Paina OK vahvistaaksesi valinnan ja jatkaaksesi ensiasennusta.

VAIHE 2: Automaattinen kanavahaku

Vastaanotin hakee automaattisesti saatavilla olevat kanavat.

Vastaanotin tunnistaa automaattisesti käytetyn verkon, kaapeli-tv (DVB-C) tai antenni-tv (DVB-T/T2).

Kun vastaanotin hakee kanavia näytössä näkyy seuraavat tiedot:

• Haun edistyminen
- Signaalin voimakkuus. Signaalin voimakkuus vaihtelee normaalisti haun aikana.
• Signaalin voimakkuus määrittyy signaalipalkilla:
o Mitä voimakkaampi signaali, sitä pitempi palkki.
○ Vihreä väri: Hyvä signaalin voimakkuus.
- Keltainen väri: Riittävä signaalin voimakkuus. Häiriötä voi esiintyä kuvassa aika ajoin.
o Punainen tai harmaa väri: Alhainen signaalin voimakkuus. Kuvaa ei ole tai siinä esiintyy jatkuvasti häiriötä.

- Löydettyjen TV-kanavien nimet ja niiden kokonaislukumäärä.

- Löydettyjen radiokanavien nimet ja niiden kokonaislukumäärä.

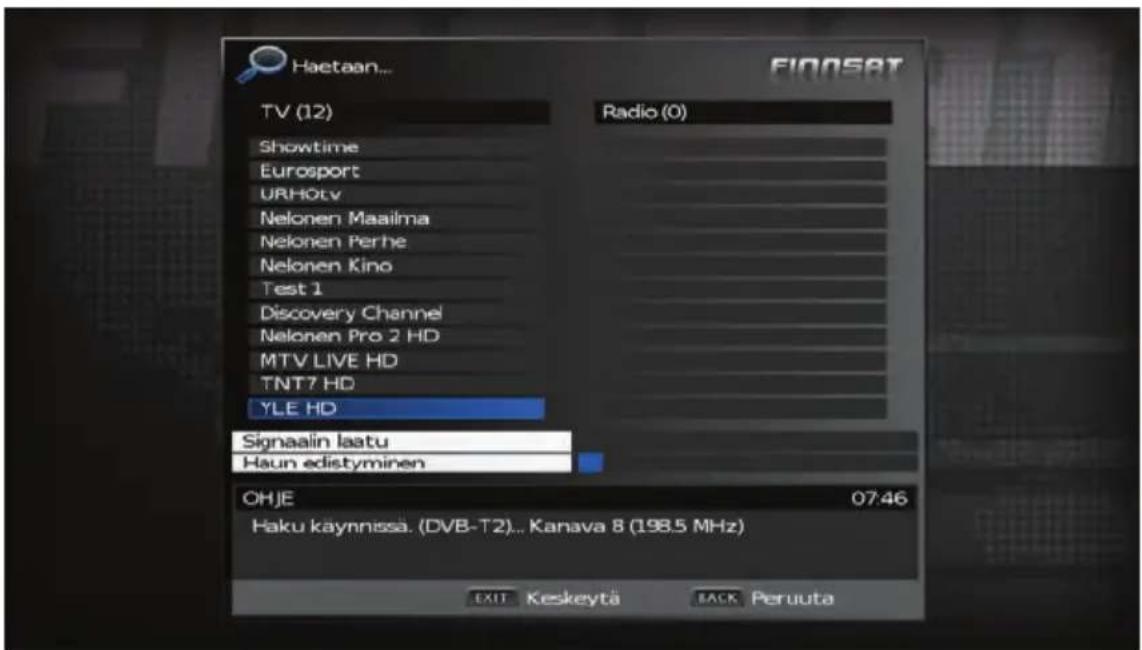

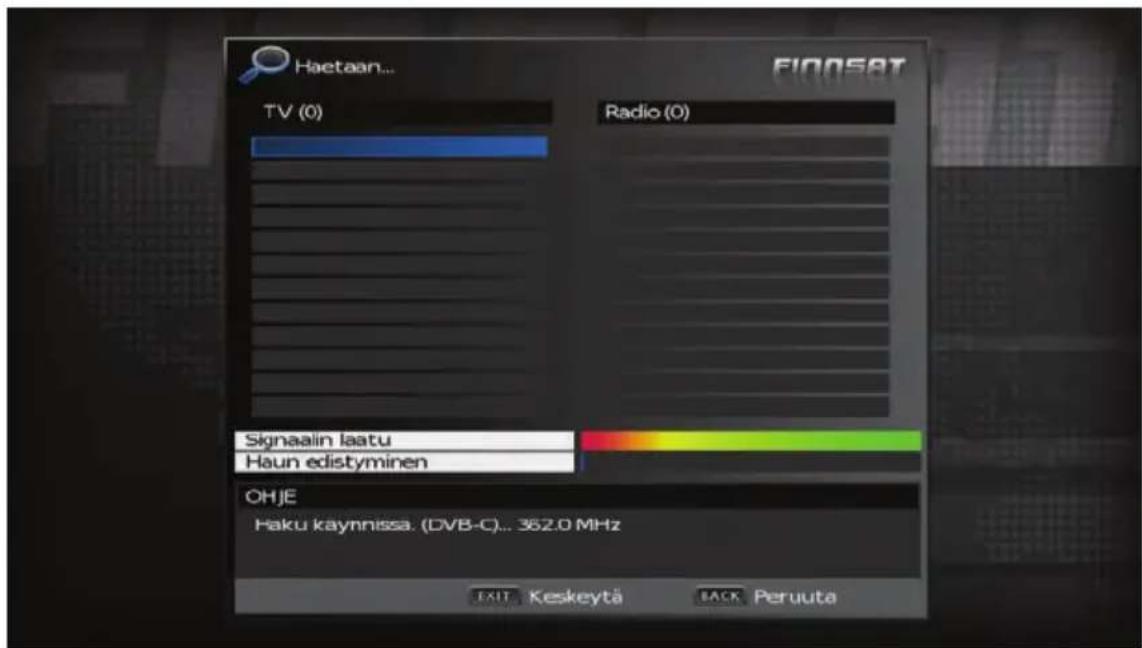

Kuva 2: Automaattinen kanavahaku käynnissä.

Haun aikana käyttäjä voi tarkistaa siihen mennessä löydetyt kanavat YLÄ-/ALAKURSORILLA.

Haku voidaan keskeyttää milloin tahansa painamalla EXIT-näppäintä haun aikana.

Kun haku keskeytetään:

• Hakua voidaan jatkaa painamalla EXIT- näppäintä.
• Jo löydetyt kanavat voidaan tallettaa painamalla OK- näppäintä.

Käyttäjä voi palata edelliseen valikkoon (esim. valikkokielen vaihtoa varten) painamalla BACK- näppäintä.

Haun loputtua näyttöön tulevat näkyviin seuraavat tiedot:

• Kaikki löydetyt TV-kanavat ja niiden kokonaislukumäärä.
• Kaikki löydetyt radiokanavat ja niiden kokonaislukumäärä.

• Viimeisimmän löydetyn verkko-operaattorin

Kuva 3: Automaattinen kanavahaku valmis.

Vastaanotin luo automaattisesti kaksi kanavalistaa: TV- ja radiolistan. Paina OK-näppäintä tallentaaksesi löydetyt kanavat ja aloittaaksesi TV:n katselun.

5. KATSELUTILA

Vastaanottimen käyttöliittymä on suunniteltu käyttäjäystävälliseksi. Jokaisessa valikossa on erillinen opas näytön alareunassa. Opas näyttää tärkeimmät kaukosäätimen näppäimet, joita kyseisessä valikossa voidaan käyttää.

Valikko-opas

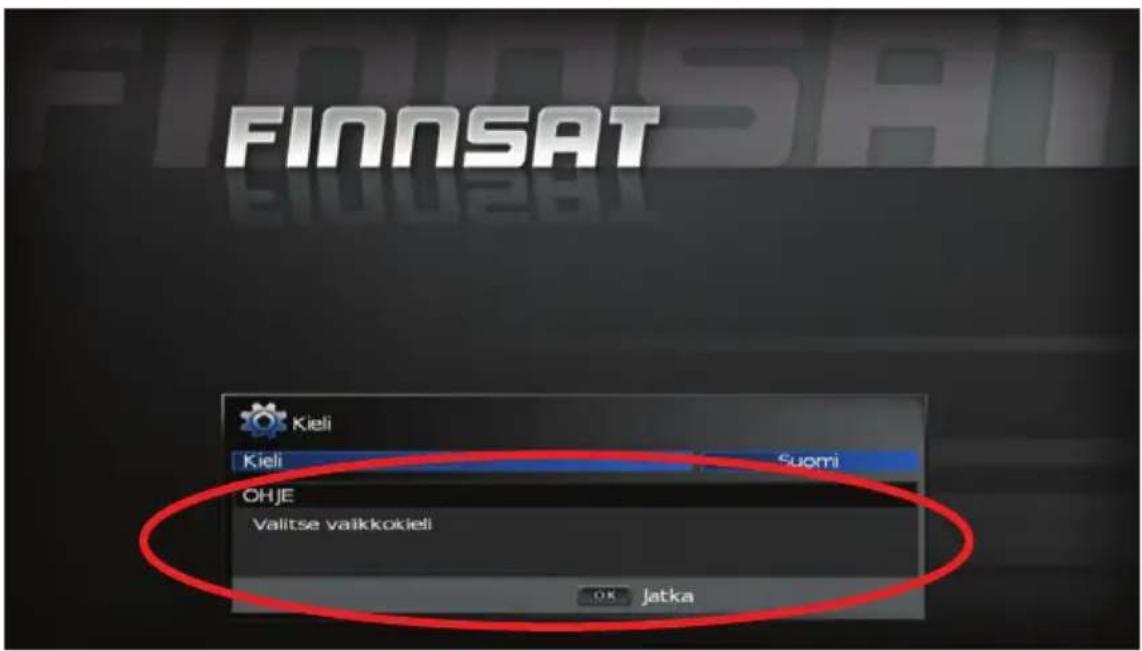

Kuva 4: Esimerkki valikko-oppaasta valikkorakenteessa.

4.2. Kanavatietoikkuna

Kanavatietoikkuna näkyy jokaisen kanavavaihdon jälkeen.

Kuva 5: Kanavatietoikkuna.

Kanavaa voidaan vaihtaa monella eri tavalla:

• Painamalla kaukosäätimen 0-9 NUMERONÄPPÄIMIÄ.
• Painamalla kaukosäätimen YLÄ-/ALAKURSORIA. Tällöin valitaan kanavalistan seuraava/edellinen kanava.
• Painamalla kaukosäätimen CH+/CH- näppäimiä. Tällöin valitaan kanavalistan seuraava/edellinen kanava.
• Painamalla kaukosäätimen BACK- tai P<>P- näppäintä. Tällöin valitaan kanava, jota katseltiin aikaisemmin.
• Painamalla vastaanottimen etupaneelin CH+/CH -painikkeita. Tällöin valitaan kanavalistan seuraava/edellinen kanava.

Kanavatietoikkuna sisältää seuraavat tiedot:

• Kanavan nimi ja sen numero kanavalistalla
• Lähetyksen videon resoluutio
- Kellonaika
• Valitun kanavalistan nimi
• Valitun ohjelman tiedot:

- Nimi - Aloitusaika

o Kulunut aika

• Seuraavan ohjelman tiedot:

○ Nimi

○ Aloitusaika

Kuva 6: Kanavatietoikkuna.

Kanavatietoikkunassa voi näkyä seuraavat symbolit:

• Nauhoitus käynnissä (REC). Näkyy silloin, kun valitun ohjelman nauhoitus on käynnissä.
  • Taukotallennus/Ajansiirto käytössä

Ohjelmatietojen saanti

INFO-näppäintä painamalla käyttäjä voi nähdä valitun kanavan sekä seuraavan ohjelman ohjelmatiedot. Ohjelmatietojen saatavuus ja oikeellisuus riippuu ohjelman lähettäjästä.

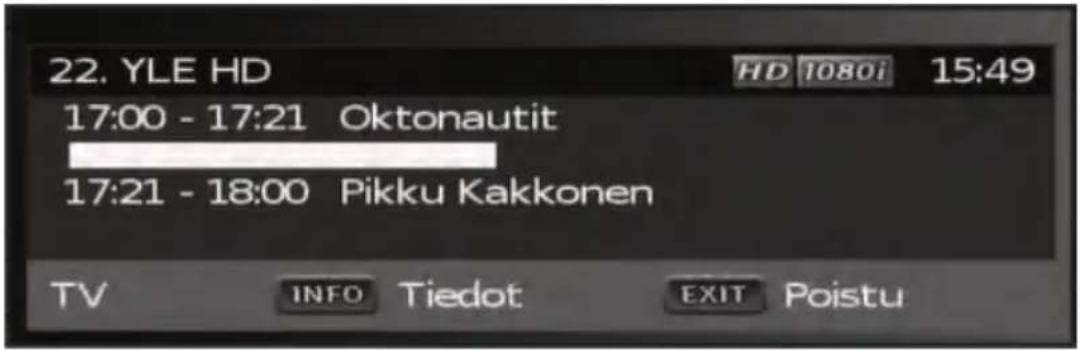

Kuva 7: Kanavatietoikkunassa voidaan katsoa nykyisen ja seuraavan ohjelman ohjelmatiedot.

Painamalla VASENTA tai OIKEAA KURSORIA käyttäjä voi siirtyä nykyisen ja seuraavan ohjelman tietojen välillä.

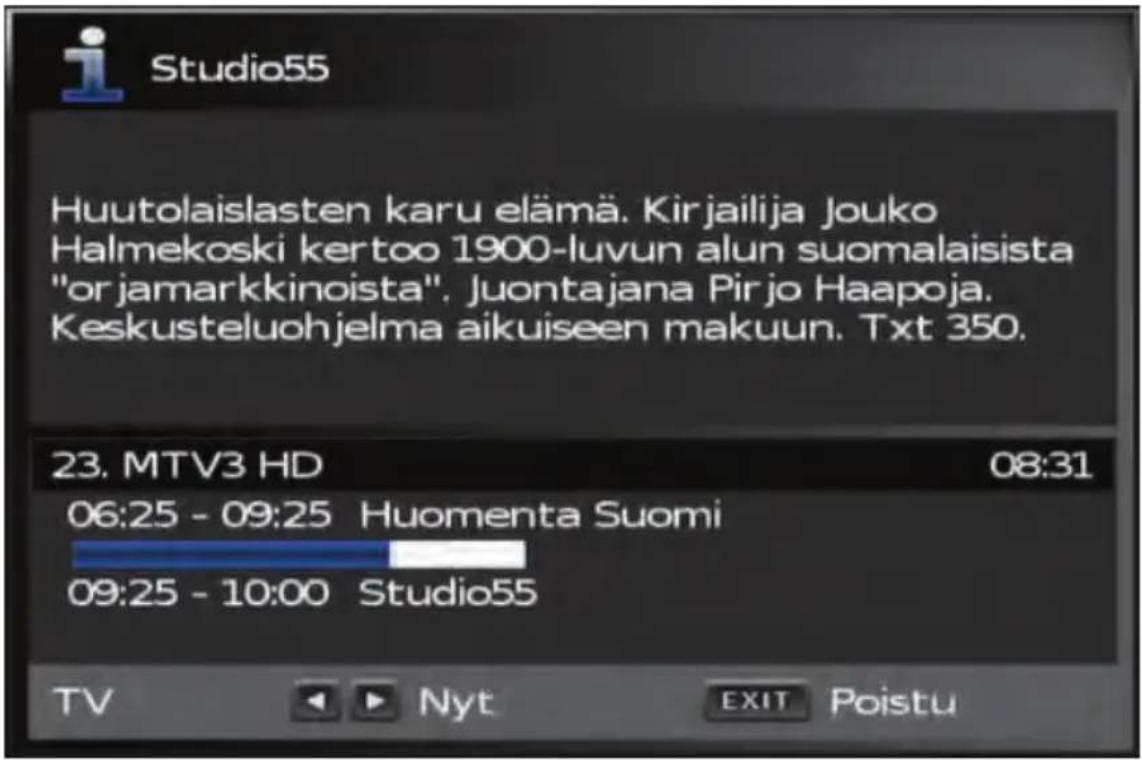

Kuva 8: Kanavatietoikkunassa seuraavan ohjelman ohjelmatiedot.

Käyttäjä voi poistua ohjelmatietovalikosta painamalla INFO- tai EXIT-näppäintä.

Kanavatietoikkunan näyttöaika

Käyttäjä voi asettaa kuinka kauan kanavatietoikkuna on näkyvissä kanavanvaihdon jälkeen TV ruudulla.

Haluttu aika voidaan asettaa valitsemalla Valikko->Asetukset->Valikot

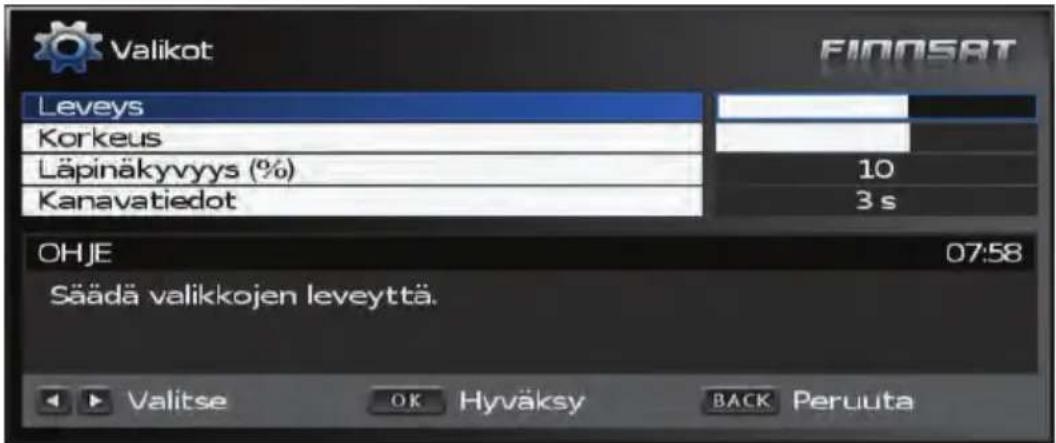

Kuva 9: Kanavatietoikkunan ajallinen näkyvyys TV ruudulla voidaan säätää Valikot- Kanavatiedot - kohdassa.

4.3. Kanavalistatila

Kanavalistatila aktivoidaan painamalla OK-näppäintä normaalin katselun aikana.

Kuva 10: Kanavalistatila

Kanavalistatila näyttää listan kanavista valitusta kanavalistalta. Valittu kanava näkyy sinisellä värillä korostettuna. Listalla teräväpiirtokanavat ovat merkitty "HD"-symbolilla. Valitulle kanavalle siirtyminen OK-näppäimellä.

Valitun kanavan tiedot

Painamalla YLÄ-/ALAKURSORIA käyttäjä voi siirtää valintaa. INFO-painiketta painamalla käyttäjä voi saada nykyisen ja seuraavan ohjelman tiedot.

Kuva 11: Kanavalistatila: ohjelmatietojen näyttäminen.

Kanavalistan vaihtaminen

Painamalla VASEN-/OIKEAKURSORIA käyttäjä voi vaihtaa kanavalistaa.

Vastaanottimessa on kaksi oletuskanavalistaa: TV ja radio. Käyttäjä voi luoda omia kanavalistoja kanavalistavalikossa.

Kuva 12: Kanavalistatila: kanavalistan vaihtaminen.

Kanavalistatilasta poistuminen

Käyttäjä voi poistua kanavalistatilasta painamalla EXIT-näppäintä.

Aktivoi Valinnat-valikko painamalla OPT- näppäintä.

Kuva 13: Valinnat-valikko.

Valinnat-valikossa on käyttäjäkohtaisesti valittavia, katseltavaan ohjelmaan liittyviä valintoja. Ohjelmasta riippuen, jotkin valinnoista eivät välttämättä ole käytettävissä.

Valintoja voidaan suorittaa painamalla VASEMPAA tai OIKEAA KURSORIA.

Käytettävissä olevat valinnat:

• Audiokieli: Käyttäjä voi valita saatavilla olevista ääni kielistä halutun, jos saatavilla on useampi kuin yksi kieli.
• Tekstityskieli: Käyttäjä voi valita saatavilla olevista tekstityskielistä halutun, jos saatavilla on useampi kuin yksi kieli.

• Kuvasuhdemuunnos: Käyttäjä voi valita saatavilla olevista kuvasuhteen muuntotiloista halutun.
  • Audio: Käyttäjä voi valita jonkin seuraavista äänitiloista:

• Stereo. Vasen ja oikea äänikanava pidetään erillään. Tämä äänitila on yleisimmin käytetty tila.

• Vasen kanava. Tässä tilassa vasemman kanavan ääni välittyy sekä oikeaan että vasempaan audiolähdön kanavaan.

o Oikea kanava. Tässä tilassa oikean kanavan ääni välittyy sekä oikeaan että vasempaan audiolähdön kanavaan.

Valinnat-valikosta poistuminen

Käyttäjä voi poistua Valinnat-valikosta painamalla EXIT, OPT tai OK-painiketta.

4.5. EPG (Sähköinen ohjelmaopas)

Nykyiset, seuraavat ja 7-päivän ohjelmatiedot

Ohjelmaopas voidaan aktivoida painamalla EPG-näppäintä TV kanavan katselun tai radiokanavan kuuntelun aikana.

Ohjelmaopas on jaettu kahteen tasoon. Ensimmäisellä tasolla on yhteenveto saatavilla olevista kanavista sekä nykyisten ja seuraavana tulossa olevien ohjelmien tiedot.

Toisella tasolla näkyvät valitun kanavan saatavilla olevien ohjelmien tiedot seuraavien 7 päivän ajalta. Ohjelmatietojen oikeellisuus ja saatavuus riippuu ohjelman lähettäjästä.

Sähköisen ohjelmaoppaan ensimmäisessä tasossa navigointi

Opas on jaettu kolmeen sarakkeeseen (vasemmalta oikealle):

• Kanava
  • Nyt (Käynnissä oleva ohjelma).
  • Seuraava (Käynnissä olevan ohjelman jälkeen tuleva ohjelma)

Kuva 14: Sähköinen ohjelmaopas (1-taso).

Valitse kanava YLÄ-/ALAKURSORILLA. Näytön alareuna näyttää yksityiskohtaista tietoa valitusta ohjelmasta. Valitun kanavan käynnissä olevan ohjelman ja seuraavan ohjelman tiedoissa voidaan siirtyä VASEMMALLA ja OIKEALLA KURSORILLA.

Riippuen siitä, miten lähettäjä välittää Ohjelmaopas-tiedot, ohjelmatiedot eivät välttämättä ole saatavilla ennen kuin kanava valitaan. Kanava voidaan valita painamalla OK-painiketta. Jos uusia kanavatietoja on saatavilla, tiedot päivittyvät näyttöön hetken kuluttua.

Jos kanava tarjoaa muita ohjelmatietoja käynnissä olevan ja seuraavan ohjelman lisäksi, käyttäjä voi siirtyä Ohjelmaoppaan toiselle tasolle, "Seitsemän päivän ohjelmaopas", painamalla kaksi kertaa OIKEAA KURSORIA.

TTX-painikkeella voidaan hakea suosikkiohjelmia/-tapahtumia 7 päivän ajalta ja asettaa ajastimia/muistutuksia.

Kuva 15: Haluttujen ohjelmien haku ohjelmaopasta.

Aseta ajastin valitulle ohjelmalle painikkeella AJASTA (REC). Ajastimen asetuksia voidaan muuttaa OPT-painikkeella.

Sähköisen ohjelmaoppaan toisessa tasossa navigointi

EPG-sovelluksen toinen taso tarjoaa täydellisen ohjelmaopastiedot valitulle kanavalle. Tietyn päivän ohjelmia voidaan selata aikajärjestyksessä YLÄ-/ALAKURSORILLA. Näytön alareunassa näkyy yksityiskohtaista tietoa valitusta ohjelmasta. Seuraavan/edellisen päivän ohjelmatietoihin voidaan siirtyä VASEMMALLA ja OIKEALLA KURSORILLA.

Kanavan vaihto tehdään hyppy-näppäimillä.

Kuva 16: Sähköinen ohjelmaopas (2-taso).

HUOM: Ohjelmaoppaan toiseen tasoon siirtyminen aktivoi väliaikaisesti kanavan. Tällä varmistetaan, että kaikki kanavan ohjelmatiedot päivittyvät mahdollisimman nopeasti. Ohjelmatietojen päivitys voi kestää useita sekunteja. Mikäli samanaikaisesti on käynnissä tallennus kahdelta eri kanavanipulta, ei ohjelmatietopäivitystä tehdä.

Teksti-TV voidaan aktivoida painamalla TTX-näppäintä.

Teksti-TV:n näyttötapa pn oletuksena "Jaettu ruutu". Asetuksen voi muuttaa OPT-näppäimellä tai Valikko->Asetukset->Muut asetukset.

Kuva 17:
Teksti-TV.

Teksti-TV:ssä on seuraavat toiminnot:

• Haluttu teksti-TV-sivu voidaan valita 0-9 -näppäimillä.
• Muistissa olevaan seuraavaan teksti-TV-sivuun voidaan siirtyä painamalla YLÄKURSORIA.
• Muistissa olevaan edelliseen teksti-TV-sivuun voidaan siirtyä painamalla ALAKURSORIA.
• Jos valitussa sivussa on alasivuja, ne voidaan valita VASEMMALLA ja OIKEALLA KURSORILLA.
• Jos teksti-TV-sivussa on piilotettua tekstiä, se voidaan nähdä painamalla OK-näppäintä.
• Neljä värinäppäintä: punaista, vihreää, keltaista ja sinistä näppäintä voidaan käyttää haluttujen teksti-TV-sivunumeroiden tallentamiseen. Oletuksena värinäppäimet on asetettu seuraaviin sivuihin:

o Punainen: teksti-TV-sivu 100.
○ Vihreä: teksti-TV-sivu 200.

o Keltainen: teksti-TV-sivu 300.
○ Sininen: teksti-TV-sivu 400.

Käyttäjä voi asettaa värinäppäimet omille suosikkisivuille pitämällä värinäppäintä alhaalla jonkin aikaa valitun teksti-TV-sivun kohdalla. Suosikkisivuasetus on kanavakohtainen.

HUOM. Teksti-TV sivujen, myös alasivujen, lataaminen ja päivittäminen aloitetaan kanavanvaihdon jälkeen. Ennen lataamisen suorittamista sivut eivät ole käytettävissä tai niissä voi olla vanhentunutta tietoa.

4.7. Päävalikko

Päävalikko aktivoidaan painamalla MENU-näppäintä.

Kuva 18: Päävalikko.

Päävalikko sisältää vastaanottimen tärkeimmät toiminnot. Toiminnot on jaettu seuraaviin alavalikkoihin:

• Tallenteet
• Ajastimet
• Asetukset
• Kanavalistat
• Lapsilukko
• Ylläpito
  • USB-selain (näkyvissä, jos USB-muistitikku on liitetty)
  • Conax - salausjärjestelmä

Jokainen alavalikko on kuvattu yksityiskohtaisesti seuraavissa luvuissa.

Kaikkien alavalikkojen yleinen käyttö

Alavalikoiden valinta on mahdollista YLÄ- ja ALAKURSORILLA sekä OK - painikkeella. Käyttäjä voi poistua alavalikosta muutoksia tallentamatta painamalla EXIT- tai BACK-näppäintä

Käyttäjä voi poistua alavalikosta ja tallentaa muutokset painamalla OK- näppäintä.

Kuva 19: PIN-koodin syöttöikkuna.

PIN-koodi

Seuraavat alavalikot vaativat PIN-koodin.

• Kanavalistat
• Lapsilukko
• Ylläpito

PIN-koodin oletusarvo on 0000.

PIN-koodi voidaan vaihtaa valitsemalla Valikko->Ylläpito->Vaihda PIN-koodia.

Päävalikosta poistuminen

Käyttäjä voi poistua päävalikosta painamalla EXIT- tai MENU-näppäintä.

Päävalikko: Tallenteet

Tallenneluettelo sisältää kaikki vastaanottimen sisäiseen kovalevyyn tallennetut ohjelmat. Luettelon yläosassa näytetään tallenteiden kokonaismäärä ja arvioitu vapaa tallennustila.

Luettelo sisältää seuraavat tiedot jokaisesta tallenteesta:

• Tallennuspäivämäärä
- Kesto
• Tallennuksen nimi

Kuva 20: Tallenneluettelo.

Luettelon alapuolella on tietoikkuna, joka sisältää lisätietoja tallennetusta ohjelmasta, kuten ohjelmatiedot ja kellonajan, jolloin tallennus tehtiin.

Tallenteen valinta

Tallenteita voidaan valita VASEMMALLA ja OIKEALLA kursorilla. Käyttäjä voi valita samanaikaisesti useita tallenteita katselua tai poistamista varten.

Tallenteen yksityiskohtaiset tiedot

OK-näppäimellä käyttäjä voi nähdä yksityiskohtaista tietoa tallenteesta, muokata tallennetta ja muuttaa tallenteen lapsilukon asetuksia.

Kuva 21: Tallenteen yksityiskohtaiset tiedot.

1. Katsomisen aloittaminen

Käyttäjä voi aloittaa tallenteen katsomisen painamalla OK-näppäintä.

Tallennettu ohjelma käynnistyy valinnan mukaan joko alusta tai aikaisemmasta katselukohdasta.

2. Lapsilukon asettaminen

Käyttäjä voi asettaa seuraavat arvot:

• Lukko: Tallenteen katsominen vaatii PIN-koodin.
- Suoja: Tallennetun ohjelman poistaminen vaatii PIN-koodin.

3. Tallenteen muokkaus

Valittua ohjelmaa voidaan muokata. Käyttäjä voi esimerkiksi poistaa osia ohjelman alusta tai lopusta.

4. Tallenteen uudelleen nimeäminen

Tallenne voidaan nimetä uudelleen sen tunnistamisen parantamiseksi.

5. Tallenteen merkintä

Tallennettu ohjelma voidaan merkitä sen tunnistamisen parantamiseksi. Käyttäjä voi käyttää seuraavia merkintöjä:

• Uusi
- Katseltu
- Suosikki 1-4

Tallennetun ohjelman poistaminen

Valitse poistettava tallenne luettelosta ja paina KELTAISTA näppäintä. Useita tallenteita voidaan poistaa samanaikaisesti valitsemalla ne VASEMMALLA ja OIKEALLA KURSORILLA ja painamalla sen jälkeen KELTAISTA näppäintä.

4.8. Päävalikko: Ajastimet

Tämä valikko sisältää kaikki aktiiviset ajastimet. Käyttäjä voi lisätä uusia ajastimia ja muokata tai poistaa olemassa olevia ajastimia. Ajastimet valikkoon pääsee myös kaukosäätimen TIMERS-näppäimellä.

Kuva 22:
Ajastimet

Uuden ajastimen lisäys

Uusi ajastin voidaan luoda painamalla PUNAISTA painiketta. Jokainen ajastin sisältää seuraavat tiedot:

Kuva 23: Uuden ajastimen lisääminen.

• Kanava. Ajastimelle määritetty kanava. Käyttäjä voi valita halutun kanavan NUMEROPAINIKKEILLA tai VASEMMALLA/OIKEALLA KURSORILLA.
• Aloituspäivä. Ajastimen aloituspäivämäärä formaatissa PP.KK.VV.
  • Aloitusaika. Ajastimen aloitusaika.
• Päätymisaika. Ajastimen päätymisaika.
• Suoritetaan. Oletusasetus on vain kerran, mutta käyttäjä voi halutessaan asettaa Ajastimen toistotavan ja määrä:

o Päivittäin, toistojen määrä ja viikonpäivät asetettavissa
- Tunneittain, toistojen määrä ja väli asetettavissa

- Toiminto. Asettaa toiminnon ajastimen aktivoituessa. Käyttäjä voi asettaa seuraavat toiminnot:

- Tallenna. Ajastimen asettama kanavaa/tapahtumaa tallennetaan vastaanottimen sisäiselle kovalevylle.

- Tallenna + muistuta. Ajastimen asettama kanavaa/tapahtuma tallennetaan vastaanottimen sisäiselle kovalevylle. Käyttäjälle ilmoitetaan ponnahdusikkunaviestillä ajastimen käynnistyksestä.

- Tallenna + näytä. Ajastimen asettama kanavaa/tapahtumaa tallennetaan vastaanottimen sisäiselle kovalevylle. Kanava vaihtuu automaattisesti tähän palveluun/tapahtumaan silloin, kun ajastin käynnistyy.

o Muistuta. Käyttäjälle ilmoitetaan ponnahdusikkunaviestillä ajastimen käynnistyksestä.

○ Näytä. Kanava vaihtuu automaattisesti kanavaan/tapahtumaan silloin, kun ajastin käynnistyy.

- Merkitseminen. Käyttäjä voi valita merkitäänkö tallennettu ohjelma/tapahtuma automaattisesti. Jokaisen tallennuksen oletusmerkintä on "UUSI".

- CA PIN-koodi. Jotkin maksullisista TV-kanavista vaativat erityisen CA PIN-koodin määrittämisen ohjelman/tapahtuman katselemiseksi/tallentamiseksi (esim. Digiviihde). Käyttäjä voi määrittää erityisen CA PIN -koodin tässä kohdassa.

Ajastimen muokkaus

Valitse muokattava ajastin luettelosta ja paina OK-näppäintä. Muokkausvalikon valinnat ovat samat kuin uuden ajastimen luomisvalikossa.

Ajastimen poistaminen

Valitse poistettava ajastin luettelosta ja paina KELTAISTA näppäintä. Useita ajastimia voidaan poistaa samanaikaisesti valitsemalla ne VASEMMALLA ja OIKEALLA KURSORILLA ja painamalla sen jälkeen KELTAISTA näppäintä.

4.9. Päävalikko: Asetukset

Kuva 24: Asetukset valikko.

Päävalikko: Asetukset: Kielet

Kielet-valikko sisältää vastaanottimen säädettävissä kieliasetukset.

Kuva 25: Kielet-valikko.

• Valikkokieli: Käyttäjä voi valita valikkojen kielen:
• Ensisijainen audiokieli: Käyttäjä voi valita vastaanottimelle ensisijaisen audiokielen. Vastaanotin pyrkii käyttämään tätä kieltä ensisijaisena audiokielenä valitulle ohjelmalle.

- Toissijainen audiokieli: Käyttäjä voi valita vastaanottimelle toissijaisen audiokielen. Vastaanotin pyrkii käyttämään tätä kieltä silloin, kun ensisijainen kieli ei ole käytettävissä valitulle ohjelmalle.

- Ensisijainen tekstityskieli: Käyttäjä voi valita vastaanottimelle ensisijaisen tekstityskielen. Vastaanotin pyrkii käyttämään tätä kieltä ensisijaisena tekstityskielenä valitulle ohjelmalle.

- Toissijainen tekstityskieli: Käyttäjä voi valita vastaanottimelle toissijaisen tekstityskielen. Vastaanotin pyrkii käyttämään tätä kieltä silloin, kun tekstityksen ensisijainen kieli ei ole käytettävissä valitulle ohjelmalle.

HUOM: Mikäli kanavalla ei lähetetä ensi- tai toissijaiseksi valittua kieltä vastaanotin valitsee automaattisesti 1. lähetetyn kielen. Kanavakohtaisen kielivalinnan voi tehdä OPT-näppäimellä Valinnat valikosta. Vaihtoehtoisesti voit käyttää pikanäppäimiä SUBT. tai AUDIO tekstitys- tai äänenkielen valintaan.

Päävalikko: Asetukset: Kuva ja ääni

Kuva- ja äänivalikko sisältää vastaanottimen säädettävissä olevat kuva- ja ääniasetukset.

Kuva 26: Kuva- ja äänivalikko

• Näytön kuvasuhde: Liitetyn TV:n kuvasuhde valinta, laajakuva 16:9, normaali 4:3.
• Kuvasuhdemuunnos: Jos käyttäjä on valinnut TV:n kuvasuhteeksi "4:3", käyttäjä voi valita kuvasuhteen muunnostavan, kun ohjelmalähetys on "16:9" tilassa.

Valintamahdollisuudet ovat:

Täyskuva. Vastaanotin tulkitsee lähetyksen panorointi- ja selausvektorit (Pan&Scan) ja suhteuttaa 16:9 -kuvan sopivaksi 4:3 TV-näyttöön.
Letterbox. Tässä tilassa 16:9 -kuvan alkuperäinen kuvasuhde säilytetään. Näytön ala- ja yläreunassa on vaakasuorat mustat raidat.
Ei muunnosta. Käytä asetusta, jos TV sallii kuvasuhteen muunnoksen. Tässä tilassa 16:9 näytössä 4:3 lähetyksen kuvan reunoihin lisätään mustat palkit, alkuperäinen kuvasuhde säilyy.

- TV SCART: Käyttäjä voi valita TV SCART -lähdön videoformaatin. TV SCART – videoformaatin valinnat ovat:

RGB. Yleensä TV:n videokuvan laatu on tällöin paras mahdollinen.

○ CVBS. Formaatin laatu ei ole yhtä hyvä kuin RGB-formaatissa. Käytä formaattia ainoastaan silloin, jos liitetty TV ei tue RGB-videoformaattia.

- HDMI: Käyttäjä voi valita HDMI videoon ulostulon formaatin. Valintamahdollisuudet ovat:

o Alkuperäinen (Lähetteen mukaan vaihtuva)
○ Automaattinen (valitsee TV:n ilmoittaman parhaan formaatin)
○ 720p
○ 1080i
○ 1080p

- Audion v iive (ms): Käyttäjä voi valita audio viiveen. Viiveen muutos voi olla tarpeen mikäli vastaanotin on kytketty ulkoiseen AV-vahvistimeen.

• Äänilähdön taso: Käyttäjä voi valita joko kiinteän tai säädettävän äänilähdön tason.
• Digitaalinen ääni: Käyttäjä voi valita digitaaliselle audiolähdölle ensisijaisen formaatin. Digitaaliset audiotiedot välittyvät vastaanottimen takapaneelissa olevan S/PDIF-liittimen kautta. Valitse "Monikanava", mikäli vastaanotin on liitetty monikanavaista formaattia (Dolby) tukevaan AV-vahvistimeen.

HUOM: Kaikki kanavat tai ohjelmat eivät sisällä monikanava ääntä.

Päävalikko: Asetukset: Tallennus ja toisto

Kuva 27: Tallennus- ja toistovalikko

Tallennus- ja toistovalikko sisältää vastaanottimen säädettävissä olevat tallennus- ja toistoasetukset.

-kelauksen aloitusnopeus: Käyttäjä voi asettaa kursorinäppäimellä VASENTai OIKEA oman eteenpäin kelauksen oletusarvon, joka on voimassa painiketta NOPEA ETEENPÄIN KELAUS painettaessa. Nopean eteenpäin kelauksen nopeutta voidaan lisätä painamalla uudelleen painiketta NOPEA ETEENPÄINKELAUS.

<<-kelauksen aloitusnopeus: Käyttäjä voi asettaa kursorinäppäimellä VASENTai OIKEA oman taaksepäinkelauksen oletusarvon, joka on voimassa painiketta NOPEA TAAKSEPÄIN KELAUS painettaessa. Nopean taaksepäin kelauksen nopeutta voidaan lisätä painamalla uudelleen painiketta TAAKSEPÄIN KELAUS.

Pidempi aikahyppy: Käyttäjä voi asettaa oman hyppyajan aikahyppy painikkeelle kursorinäppäimillä VASEN tai OIKEA. Valittu pidempi aikahyppy tapahtuu silloin kun aikahyppy painiketta painetaan ensimmäisen kerran, suunnasta riippumatta.

Lyhyempi aikahyppy: Käyttäjä voi asettaa oman hyppyajan aikahyppy painikkeelle kursorinäppäimillä VASEN tai OIKEA. Valittu lyhyempi aikahyppy tapahtuu silloin kun aikahypyn suuntaa vaihdetaan aikajanan näkyessä.

Jatkuva toisto: Käyttäjä voi valita loppuuko vai alkaako toisto uudelleen alusta silloin, kun tallenne loppuu.

Ajansiirto: Käyttäjä voi valita onko aikasiirtotoiminto aina päällä valitulle kestolle vai alkaako ajansiirto ainoastaan PAUSE (KELTAINEN) painalluksen jälkeen. Ajansiirto mahdollistaa ohjelmien katselun todellista lähetysaikaa myöhempänä ajankohtana ilman tallennuksien tekemistä. Ajansiirron ollessa pois päältä kovalevy ei ole käytössä ja vastaanotin on hiljaisempi sekä virrankulutus on pienempi.

Lisäaika tallenteen alkuun: Käyttäjä voi valita ajan, joka lisätään automaattisesti kaikkien ajastimilla suoritettujen tallennuksien alkuun.

Lisäaika tallenteen loppuun: Käyttäjä voi valita ajan, joka lisätään automaattisesti kaikkien ajastimilla suoritettujen tallenteiden loppuun.

Päävalikko: Asetukset: Verkko

Kuva 28: Verkko asetukset

Verkkovalikko sisältää vastaanottimen asetettavissa olevat verkkoasetukset. Oletusarvo asetuksille on Automaattinen.

• IP-osoitteen asetus: Automaattinen tilassa IP-asetukset tehdään DHCP-palvelimelta automaattisesti. Manuaalitilassa käyttäjä voi itse määritellä asetukset manuaalisesti. On suositeltavaa käyttää automaattitilaa.
• IP-osoite: Näppäile IP-osoite numeronäppäimillä. Kenttien välillä siirtyminen kursorinäppäimillä VASEN tai OIKEA
• Ali verkon peite: Näppäile aliverkon peite numeronäppäimillä. Kenttien välillä siirtyminen kursorinäppäimillä VASEN tai OIKEA
• Oletusyhdyskäytävä: Näppäile IP-osoite numeronäppäimillä. Kenttien välillä siirtyminen kursorinäppäimillä VASEN tai OIKEA

Päävalikko: Asetukset: Valikot

Kuva 29: Valikot-valikko

Valikot-valikko, sisältää seuraavia valikoihin liittyviä asetuksia:

• Leveys: Käyttäjä voi säätää valikkojen leveyttä
- Korkeus: Käyttäjä voi säätää valikkojen korkeutta
- Läpinäkyvyys: Käyttäjä voi säätää grafiikan läpinäkyvyyttä (prosenteissa %).
- Kanavatiedot: Käyttäjä voi määrittää, kuinka kauan kanavatiedot ovat näkyvät ruudulla kanavavaihdon jälkeen.

Päävalikko: Asetukset: Muut asetukset

Kuva 30: Muut asetukset-valikko

Teksti-TV :n näyttötapa: Käyttäjä voi valita näkyykö teksti-TV vierekkäin pääkuvan kanssa vai koko näytön laajuudelta.

Etupaneelin näyttö: Käyttäjä voi valita näkyykö kanavan nimi tai kello etupaneelissa ohjelmien katselun aikana.

Automaattiset toiminnot: Käyttäjä voi valita suorittaako vastaanotin automaattisia taustatoimintoja, kuten uusien kanavien automaattinen päivitys kanavalistalle.

Aktiivinen antenni: Käyttäjä voi valita onko 5V antennisyöttö päällä vai ei. (Päälle jos käytetään erillistä sisäantennia).

Päävalikko: Kanavalistat

Kanavalistat -valikko sisältää kanavalistojen käsittelyyn sopivat työkalut.

Päävalikko: Oletuskanavalista

Vastaanottimessa on kaksi oletuskanavalistaa, jotka vastaanotin luo automaattisesti ensimmäisen asennuskerran jälkeen:

• TV
- Radio

TV-kanavalista sisältää vain TV-kanavat (audio- ja videokomponentilla) ja radiokanavalista vain radiokanavat (vain audiokomponentti).

TV-kanava- ja radiokanavalistojen erityiset rajoitukset:

• Luetteloa ei voida nimetä uudelleen
• Luetteloa ei voida poistaa
- Luetteloiden kanavia tai asemia ei voida järjestää uudelleen

Päävalikko: Kanavalistan järjestely

Käyttäjä voi luoda omia kanavalistoja sekä lisätä ja poistaa kanavia niistä. Ennen kanavalistan muokkausta on kanavalista valittava.

Kuva 31: Kanavalistat valikko.

Käytettävissä on seuraavat toiminnot:

• Kanavalistan valinta (TV, radio tai suosikki)
• Suosikkikanavalistan uudelleen nimeäminen
• Suosikkikanavalistan luominen
• Suosikkikanavalistan poistaminen
• Kanavien lisäys suosikkikanavalistaan
• Kanavien poisto kanavalistalta

Päävalikko: Kanavalistan järjestely: Kanavien lisäys/poisto TV- tai radiolistalta

Valikossa voidaan lisätä/poistaa kanavia TV- tai radiokanavalistasta. Tässä valikossa käyttäjä voi merkitä kanavan merkillä “poistettu” niin, ettei se enää näy listalla. Myöhemmin käyttäjä voi poistaa “poistettu” -merkin kanavasta sen näkyvyyden palauttamiseksi listalla.

Kuva 32: Kanavien lisäys/poisto TV- tai radiolistalta.

Päävalikko: Kanavaluettelon järjestely: Suosikkilistan luominen

Käyttäjä voi luoda uuden suosikkilistan painamalla PUNAISTA näppäintä. Käytettävissä on seuraavat toiminnot:

• Kirjain valitan 0-9 numeronäppäimillä.
  • Uusi kirjain syötetään OIKEALLA KURSORILLA.
• Valittu tai viimeinen kirjain poistetaan KELTAISELLA näppäimellä.
• ISOISTA KIRJAIMISTA pieniin kirjaimiin siirrytään TTX - näppäimellä.

Kuva 33: Uuden suosikkilistan luominen.

Päävalikko: Kanavalistat: Suosikkilistan uudelleen nimeäminen

Valikossa nimetään suosikkilista uudelleen. Valikossa ovat käytettävissä samat toiminnot kuin suosikkilistan luomisvalikossa.

Päävalikko: Kanavaluettelot: Suosikkilistan poistaminen

Valikossa voidaan poistaa valittu suosikkilista ja kaikki sen kanavat. Ennen poistoa käyttäjää pyydetään vahvistamaan valinta.

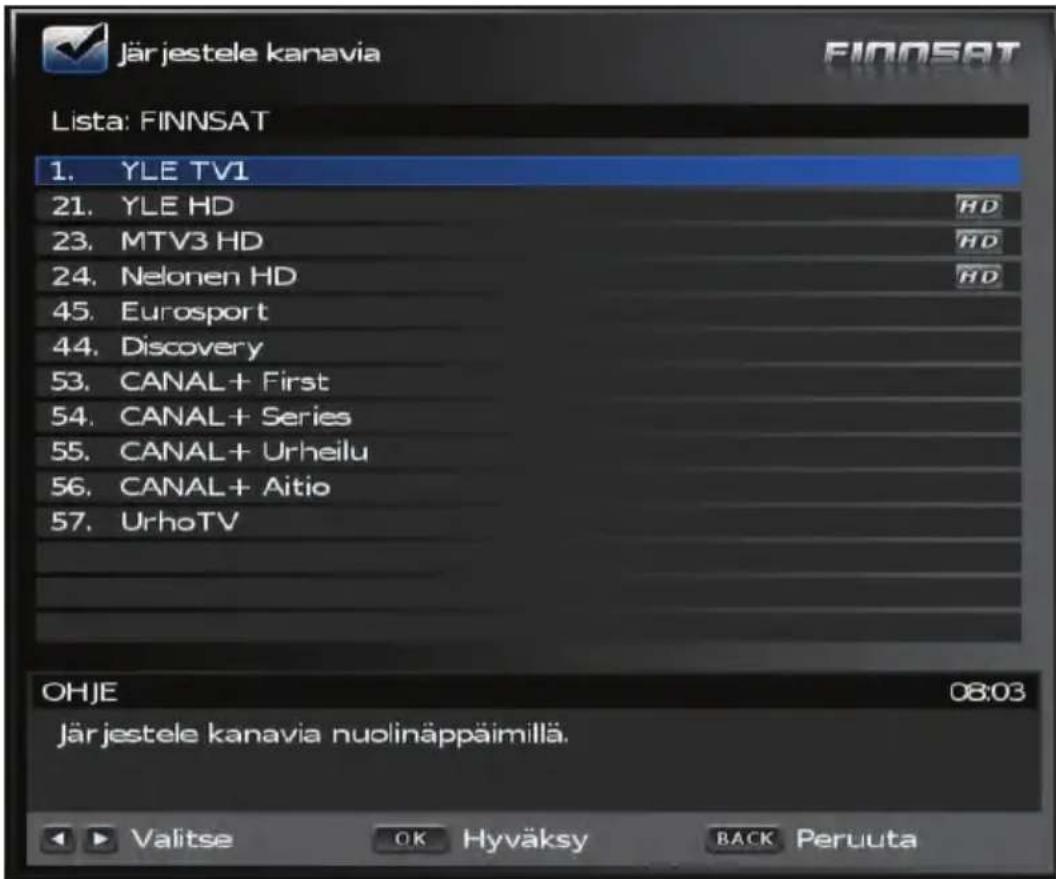

Päävalikko: Kanavalistat: Kanavien järjestäminen suosikkilistalla

Valikossa käyttäjä voi muuttaa suosikkilistan kanavien järjestystä. Käytettävissä on seuraavat toiminnot:

• Kanava voidaan valita OIKEALLA KURSORILLA.
- Kanavan asemaa luettelossa voidaan muuttaa YLÄ-/ALAKURSORILLA.
- Kanavan uusi asema luettelossa tulee vahvistaa VASEMMALLA KURSORILLA tai OK-näppäimellä.

HUOM: Kanavan looginen kanavanumero säilyy alkuperäisenä järjestelystä huolimatta (esim. YLE TV1 on aina valittavissa numeronäppäimellä 1)

Kuva 34: Kanavien järjestäminen suosikkilistalla.

Päävalikko: Kanavaluettelot: Kanavien lisäys/poisto kanavalistaan/listalta

Valikossa voidaan lisätä/poistaa kanavia listaan/-listalta. Käytettävissä on seuraavat toiminnot:

• Lisättävä kanava voidaan valita YLÄ-/ALAKURSORILLA.
• Kanava voidaan lisätä suosikkilistaan OIKEALLA KURSORILLA.
• Suosikkilistalle voidaan siirtyä TAAKSEPÄIN HYPPÄÄMINEN ETEENPÄIN HYPPÄÄMINEN näppäimellä.
• Kanava voidaan poistaa suosikkiluettelosta VASEMMALLA KURSORILLA.

Kuva 35:
Kanavien lisäys/poisto suosikkiluetteloon/-luettelosta.

4.10. Päävalikko: Lapsilukko

Valikossa voit estää kanavien luvattoman katselun. Katselu edellyttää PINKoodi.

Kuva 36: Lapsilukko - valikko.

Käytettävissä on seuraavat toiminnot:

• Lukita kanavia tai poistaa kanavien lukituksia. Kun kanava on lukittu, sen käyttö vaatii PIN-koodin.
• Asettaa automaattisen Ikärajan toiminnon päälle tai pois päältä. Toiminto edellyttää, että palveluntarjoaja tukee ja lähettää kanavien ja ohjelmien ikärajatietoja.

Päävalikko: Lapsilukko: Kanavien lukitus

Valikossa voidaan lukita tai avata TV- ja radiokanavia.

Käytettävissä on seuraavat toiminnot.

• Lukittava/avattava kanava voidaan valita YLÄ-/ALAKURSORILLA.
- Kanava voidaan lukita/avata VASEMMALLA tai OIKEALLA näppäimellä.
- Valitun kanavan ikäraja voidaan asettaa.

Kun kanava on lukittu, sen käyttö vaatii PIN-koodin.

4.11. Päävalikko: Ylläpito

Kuva 37: Ylläpito-valikko

Käytettävissä on seuraavat toiminnot:

• Automaattinen kanavahaku
• Manuaalinen kanavahaku

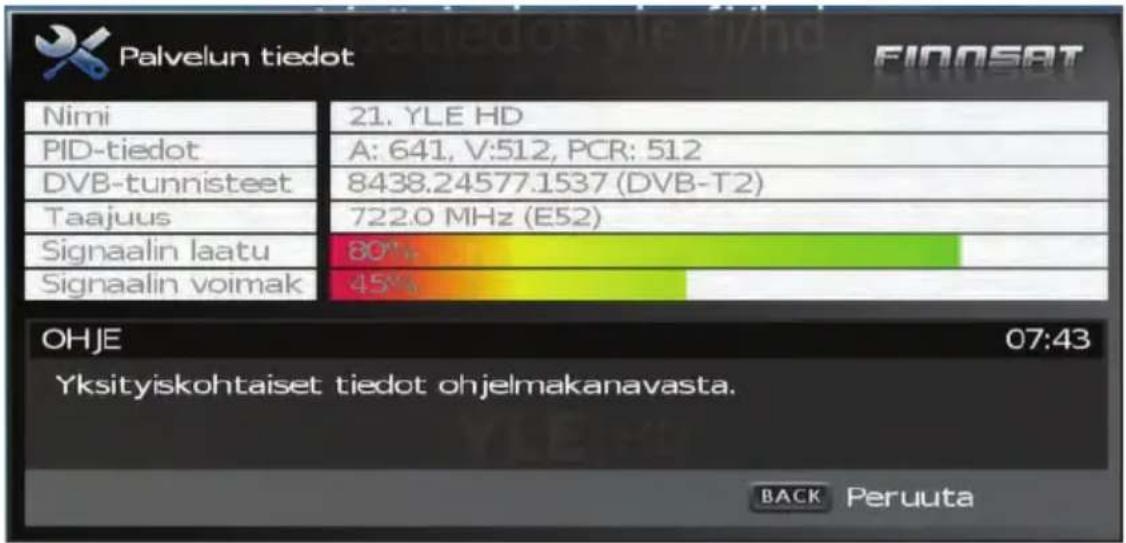

- Palvelutiedot
- Laitteen tiedot
- Ohjelmistopäivitys
• Vaihda PIN koodia
• Kiintolevyn huolto
- Tehdasasetukset

Päävalikko: Ylläpito: Automaattinen kanavahaku

Valikossa voidaan käynnistää automaattinen kanavahaku.

Automaattinen kanavahaku hakee ensin kaapeli-tv (DVB-C) ja mikäli kaapeli-tv kanavia ei löydy käynnistyy Antenni-tv (DVB-T/T2) kanavahaku

HUOM: Automaattisen kanavahaun käynnistäminen tyhjentää kanavalistat

Kun vastaanotin hakee kanavia, näkyviin tulevat seuraavat tiedot:

• Haun edistyminen
- Signaalin voimakkuus. Signaalin voimakkuus vaihtelee normaalisti haun aikana. Signaalin voimakkuus näkyy signaalipalkissa; mitä voimakkaampi signaali sitä pitempi palkki.

○ Vihreä väri: Hyvä signaalin voimakkuus.
o Keltainen väri: Riittävä signaalin voimakkuus. Kuvassa voi esiintyä aika ajoin häiriötä.
o Punainen tai harmaa väri: Alhainen signaalin voimakkuus. Kuvaa ei ole tai siinä esiintyy jatkuvasti häiriötä.

• Löydettyjen TV-kanavien nimet ja löydettyjen TV-kanavien kokonaislukumäärä.
• Löydettyjen radioasemien nimet ja löydettyjen radioasemien kokonaislukumäärä.

Kuva 38: Automaattinen kanavahaku käynnissä.

Haku voidaan keskeyttää minä hetkenä tahansa painamalla EXIT-näppäintä hakuprosessin aikana.

Kun haku keskeytetään:

• Hakua voidaan jatkaa painamalla EXIT- näppäintä.
• Jo löydetyt kanavat voidaan tallettaa painamalla OK- näppäintä.

Käyttäjä voi palata Ylläpito-valikon alavalikkoon painamalla EXIT- näppäintä.

Haun jälkeen näkyviin tulevat seuraavat tiedot:

• Löydetyt TV-kanavat ja niiden kokonaislukumäärä.
• Löydetyt radioasemat ja niiden kokonaislukumäärä.
• Viimeisen löydetyn verkkokverkko-operaattorin nimi Automaattinen kanavahaku suoritettu loppuun.

Päävalikko: Ylläpito: Manuaalinen kanavahaku

Valikossa käynnistetään manuaalinen kanavahaku. Haun käynnistys edellyttää seuraavien tietojen syöttöä:

Kuva 39: Manuaalinen kanavahaku

• Radiotaajuuskanava. Radiotaajuuskanava, jossa haku suoritetaan
- Verkkohaku. Valinnalla määritetään noudattaako vastaanotin haun verkkolinkkejä.

Kun vastaanotin hakee kanavia, näkyviin tulevat seuraavat tiedot:

• Haun edistyminen
- Signaalin voimakkuus. Signaalin voimakkuus vaihtelee normaalisti haun aikana. Signaalin voimakkuudesta ilmoittaa signaalipalkki, mitä voimakkaampi signaali sitä pitempi palkki.

o Vihreä väri: Hyvä signaalin voimakkuus.
o Keltainen väri: Riittävä signaalin voimakkuus. Kuvassa voi esiintyä aika ajoin häiriötä.

o Punainen tai harmaa väri: Alhainen signaalin voimakkuus. Kuvaa ei ole tai siinä esiintyy jatkuvasti häiriötä.

• Löydettyjen TV-kanavien nimet ja niiden kokonaislukumäärä
• Löydettyjen radioasemien nimet ja niiden kokonaislukumäärä.

Haku voidaan keskeyttää minä hetkenä tahansa painamalla EXIT-näppäintä hakuprosessin aikana.

Kun haku keskeytetään:

• Hakua voidaan jatkaa painamalla EXIT- näppäintä.
• Jo löydetyt kanavat voidaan tallettaa painamalla OK- näppäintä.

Käyttäjä voi palata Ylläpito-valikon alavalikkoon painamalla EXIT- näppäintä.

Haun jälkeen näkyviin tulevat seuraavat tiedot:

• Kaikki löydetyt TV-kanavat ja niiden kokonaislukumäärä.
• Kaikki löydetyt radioasemat ja niiden kokonaislukumäärä.
  • Verkko-operaattorin nimi

Kuva 40:
Manuaalinen kanavahaku suoritettu loppuun.

Päävalikko: Ylläpito: Palvelutiedot

Kuva 41:
Palvelutietovalikko.

Palvelutiedot sisältävät teknistä tietoa valitusta kanavasta ja laitteesta.

Tiedot sisältävät:

- Kanavan nimi

• Valitun ohjelman PID-tiedot (pakkaustunnus). Audio-, video- ja PCR-tiedot sisältävät
  • PID-tiedot, tiedot ovat desimaaliformaatissa.
• Valitun kanavan DVB-kolmoistunnus. Kolmoistunnus on desimaaliformaatissa x.y.z, jossa

○ x = alkuperäinen verkkotunnus
○ y = virtaustunnus
○ z = kanavatunnus

• Valitun kanavan taajuustiedot ovat muodossa MHz.
• Signaalin voimakkuus. Signaalin voimakkuus määrittyy signaalipalkilla, jossa:
• Mitä voimakkaampi signaali, sitä pitempi palkki.

o Vihreä väri: Hyvä signaalin voimakkuus.
o Keltainen väri: Riittävä signaalin voimakkuus. Kuvassa voi esiintyä aika ajoin häiriötä.
o Punainen tai harmaa väri: Alhainen signaalin voimakkuus. Ei kuvaa tai kuvassa jatkuvasti häiriötä.

Palvelutietovalikosta poistuminen

Käyttäjä voi poistua palvelutietovalikosta painamalla EXIT tai BACK-painiketta.

Päävalikko: Ylläpito: Laitteen tiedot

Kuva 42: Laitteen tiedot -valikko.

Valikko sisältää vastaanottimen ja ohjelmiston tiedot.

Päävalikko: Ylläpito: Ohjelmistopäivitys

Valikosta voidaan tarkistaa onko vastaanottimelle saatavilla uudempaa ohjelmistoa. Laite hakee automaattisesti päivitystä sekä antennisignaalista että IP-signaalista (jos kytketty).

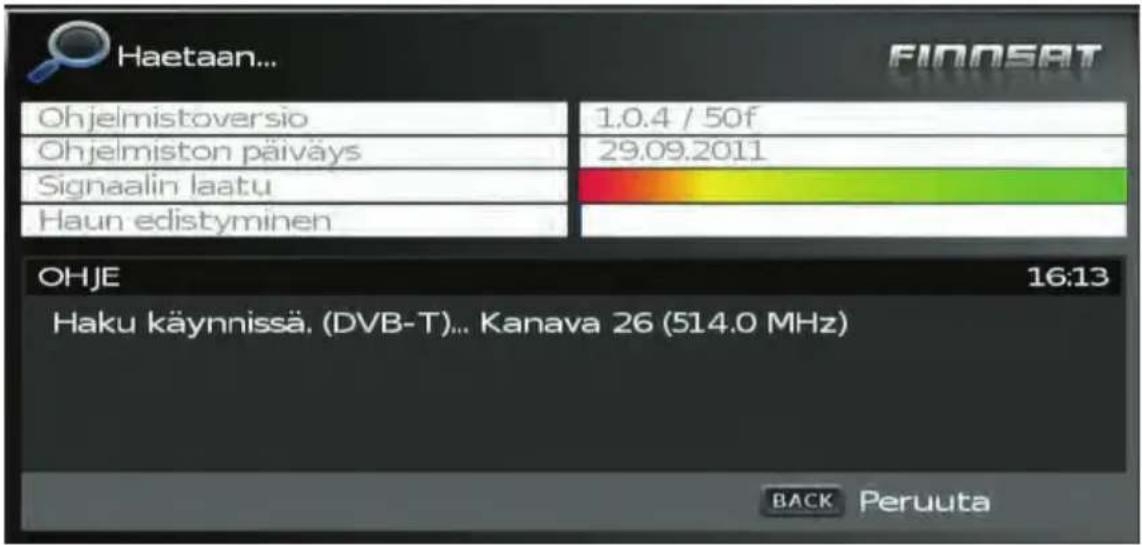

Kuva 43: Uuden ohjelmiston haku käynnissä.

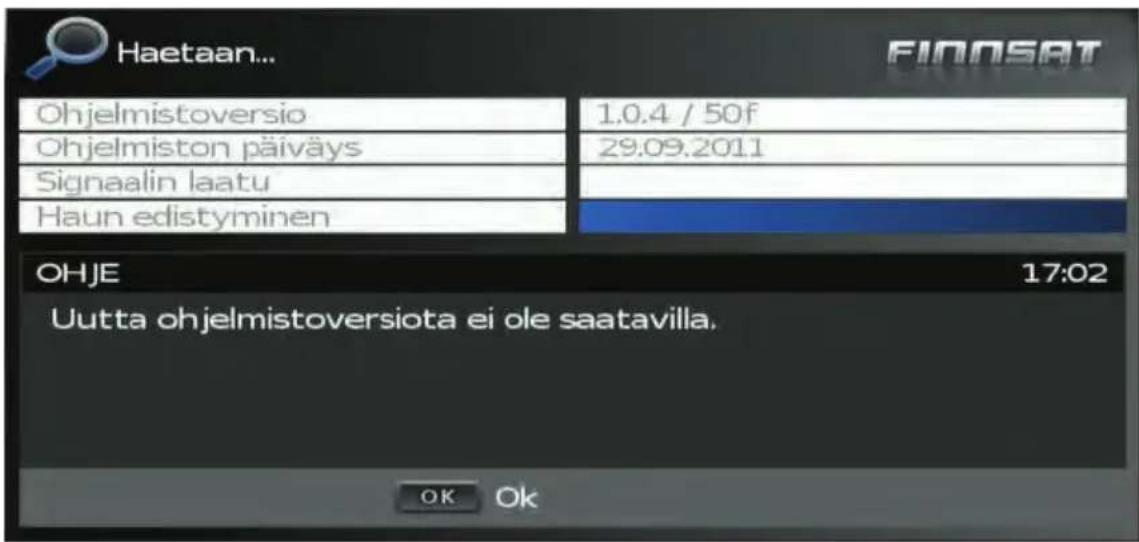

Kuva 44: Uuden ohjelmiston haku suoritettu loppuun.

Jos uudempi ohjelmisto on saatavilla, käyttäjä voi päivittää ohjelmiston seuraamalla näyttöön tulevia ohjeita. Jos päivitystä ei ole saatavilla ilmateitse

tai IP-verkosta, voi sen tarvittaessa ladata USB-liittimen kautta.

Päivitystiedostot ja ohjeet on ladattavissa www.finnsat.tv sivustolta.

Päävalikko: Ylläpito: PIN-koodin vaihtaminen

Kuva 45: PIN-koodin vaihto -valikko.

Valikossa voidaan vaihtaa vastaanottimen PIN-koodi. PIN-koodin oletusarvo on 0000.

Päävalikko: Ylläpito: Kiintolevyn huolto

Kuva 46: Kiintolevyn huolto-valikko.

Valikko sisältää kovalevyn yksityiskohtaiset tiedot. Valikko mahdollistaa myös kovalevyn ylläpidon, kuten korjauksen, eheytyksen sekä alustuksen.

Päävalikko: Ylläpito: Tehdasasetuksien palautus

Valikossa palautetaan vastaanottimen tehdasasetukset. Kun tehdasasetukset on palautettu, kaikki vastaanottimen asetukset palautuvat alkuperäisiin arvoihin. Ennen tehdasasetuksien palautusta käyttäjän on vahvistettava valinta.

Kuva 47: Tehdasasetuksien palautus

HUOM: Tallennetut ohjelmat eivät häviä toimenpiteen aikana. Asetetut ajastukset poistetaan ja kieli valinnat palaavat oletusarvoihin.

4.12. Päävalikko: Conax - salausjärjestelmä

Kuva 48: Conax salausjärjestelmän-valikko.

Valikosta voidaan tarkistaa Conax järjestelmään liittyvät tietoihin. Tiedot sisältävät:

• Maksu-tv kortin tilatarkistuksen
• Maksu-tv kortin PIN-koodin vaihtamisen
- Ikäraja asetukset

HUOM: Valikon sisältö voi olla erilainen kuin tässä esitetään. Sisältöön vaikuttaa maksu-tv operaattorin Conax kortin antamat tiedot.

Päävalikko: Conax - salausjärjestelmä: Tilaustila

Valikosta tarkistetaan maksu-tv kortin nykyiset tilaustiedot.

Päävalikko: Conax - salausjärjestelmä: Tapahtumatila

Valikosta tarkistetaan tapahtumien nykyiset tilaustiedot.

Päävalikko: Conax - salausjärjestelmä: Kukkaron tilanne

Valikosta tarkistetaan maksu-tv kortilla saatavilla olevat varat.

Päävalikko: Conax - salausjärjestelmä: CA PIN-koodin vaihtaminen

Valikossa vaihdetaan joidenkin Conax CA- toimintojen tarkistukseen vaadittu PIN-koodi, esim. Conax-lapsilukon ohitus. Maksu-tv kortin oletus PIN-koodi on 1234.

Päävalikko: Conax - salausjärjestelmä: Viestit

Valikossa luetaan viestejä Conax CA -järjestelmältä.

Päävalikko: Conax - salausjärjestelmä: Ikärajat

Valikosta asetetaan maksu-tv kanavien Conax-järjestelmän määrittelemät ikäraja asetukset.

Päävalikko: Conax - salausjärjestelmä: Lisätietoja Conax CA - järjestelmästä

Valikosta saadaan lisätietoja asetetusta Conaxmaksu-tv-kortista. mm Korttilinkitykseen tarvittava Chip ID numero löytyy tästä valikosta.

Conax - salausjärjestelmä: Ponnahdusikkunat

Vastaanottimen normaalin käytön aikana Conax järjestelmä välittää käyttäjälle tietoja, kuten:

• Ei pääsyä
- Luokituslukko
• PPV-palvelutilauksen vahvistus
• Maantieteelliset rajoitukset

Vastaanotin välittää tiedot ponnahdusikkunoin. PPV-tilauksen (Pay per View) vahvistus sisältää tilaustiedot ja tilauksen hinnan.

Palveluun pääsee painamalla OK-näppäintä, muutoin se voidaan peruuttaa painamalla EXIT-näppäintä.

PPV-palveluun pääsy edellyttää CA PIN-koodin syöttämisen.

5. TALLENNUS JA TOISTO

Vastaanottimessa on sisäänrakennettu kovalevy, johon voidaan tallentaa ohjelmia ilman ulkoista medialaitetta kuten videonauhuria.

5.1. Suora tallentaminen

Paina kaukosäätimen TALLENNA (PUNAINEN) -näppäintä käynnistääksesi ohjelman tallentamisen välittömästi. Vastaanotin tallentaa lähetyksen, mutta jos käynnissä on jo ajastuksella käynnistetty tallennus, vastaanotin ei tallenna uudestaan käynnissä olevaa ohjelmaa.

Kuva 49: Ohjelman tallennus on käynnistynyt.

Kanavasta voidaan siirtyä toiseen ja edellisen kanavan tallennuksen jatkuessa. Käyttäjä voi tallentaa jopa kolmea kanavaa samanaikaisesti. Kun kahta kanavaa tallennetaan samanaikaisesti ja kanavat lähetetään kahdella eri kanavanipulla, ei tallennusta tai katselu voida aloittaa kolmannelta kanavanipulta. Jos liian monta kanavaa halutaan tallentaa samanaikaisesti, käyttäjää pyydetään pysäyttämään ensin jokin käynnissä oleva tallennus.

Paina kaukosäätimen Stop-painiketta (SININEN) halutessasi pysäyttää tallennuksen. Jos tallennat useampaa kuin yhtä kanavaa, sinua pyydetään valitsemaan kanava, jonka tallennus tulee keskeyttää.

HUOM:

• Tarkista ja varmista, että vapaata tilaa on riittävästi ennen tallennusta. Jos kovalevyaseman tilaa on liian vähän, tallennus loppuu kesken. Esimerkiksi yhden tunnin nauhoitus normaali, SD, kanavaa vaatii 4 GB kovalevyn tilaa. Yleensä yksi tunti vaatii 2 GB tilaa. 1 tunnin ohjelman nauhoituksen tila voi vaihdella nauhoitettavan ohjelman mukaan. Teräväpiirtokanava, HD, vaatii n. kaksinkertaisen määrän levytilaa.
  • Radio-ohjelman tallennus on myös mahdollista.

5.2. Ajastimet: Ajastusten tekeminen Ohjelmaoppaasta (EPG)

Ohjelman tallennus voidaan asettaa automaattiseksi asettamalla ajastin Ohjelmaoppaassa (EPG), luomalla ajastimen manuaalisesti valitsemalla Päävalikko – Ajastimet – Uusi tai TIMER näpäimellä. Ohjelmaoppaan (EPG) ajastin luodaan painamalla TALLENNA (PUNAINEN) –näppäintä sen jälkeen, kun tallennettava ohjelma on valittu. Ajastimen manuaalinen luominen on kuvattu kappaleessa 4.8 sivulla 47tämän oppaan kohdassa

Kuva 50: Ajastuksen tekeminen sähköisestä ohjelmaoppaasta.

HUOM:Käyttäjä voi ohjelmoida kolme samanaikaista tallennusta. Jos kohdekanava on lukittu, rajoitettu katseluajalla tai sisältösuojalla, tulee käyttäjän syöttää PIN-koodi. Jos käyttäjä on asettanut Tallentamiseen Lukon, tallennetun ohjelman katselu vaatii PIN-koodin.

5.3. Tallennetun ohjelman katselu

Tallennettuja ohjelmia voidaan katsella siirtymällä toistoluetteloon PLAYLIST-näppäimellä tai valitsemalla Päävalikko – Tallenteet. Valikkojen toiminta on kuvattu oppaan sivulla 44 Päävalikko: Tallenteet.

Kuva 51: Tallenteen katsominen.

HUOM: Lisätietoja aikasiirtotoiminnoista, kuten toiminnoista, saa käyttöoppaan luvuista. Tietyt ohjelman osat voidaan ohittaa tallennettua ohjelmaa toistaessa, jos tallennustilasta siirrytään toiseen.

Katso käyttöoppaan sivulta 45 Tallenteen yksityiskohtaiset tiedot.

1. VIANMÄÄRITYSOPAS

Ongelma	Mahdolliset syyt	Ratkaisu
Etupaneelin LED-merkkivalo ei syty	Virtajohtoa ei ole kytkettynä pistorasiaan	Tarkista kytkentä
Ei kuvaa tai ääntä, virheelliset värit?Kuvassa tai äänessä häiriöitä	Virheellinen video-/audiolähdön kytkentäTV-syöttöönVirheellinen antennikaapelin kytkentäVirheellinen antennin suuntausEi signaalia tai signaali heikko	Liitä vastaanotin oikein HDMI tai SCART-kaapelillaLiitä antennikaapeli oikeinSäädä antennin suuntaTarkista antenniliitännät
Maksu-tv kanavilla ei kuvaa ja/tai ääntä	Kortti väärinpäinkortinlukijassaKorttilinkitystä ei ole tehtyKanavapaketin tilaus on loppunut	Aseta kortti oikeinpäin, siru alaspäin ja edelläTee korttilinkitys ohjeen mukaanOta yhteys maksu-tv operaattoriin
Kaukosäädin ei toimi	Paristojen virta loppunutKaukosäädin on suunnattu virheellisesti	Vaihda paristotSuuntaa kaukosäädin vastaanottimeen
