KÄYTTÖOHJE Timer switch 4kW Heat1

Yleiset turvallisuusohjeet

Lue nämä ohjeet huolellisesti ennen laitteen asentamista käyttökuntoon ja säilytä nämä ohjeet myöhempää tarvetta varten. Säilytä nämä ohjeet voidaksesi palata näihin myöhemmin laitetta käyttäessäsi. Laite on suunniteltu ja valmistettu noudattaen EU -standardeja CE sekä RoHS.

• Tarkista ennen kotelon avaamista, vastaako ohjauslaitteen tyyppikilvessä ilmoitettu jännite paikallista verkkojännitettä.
• Ohjauslaitteen ulostuloon merkitty enimmäisteho on otettava huomioon liitettäessä laitteita ja varmistettava, ettei enimmäistehoa ylitetä. Myös ohjauslaitteen saaman tehon on oltava riittävä.
• Älä peitä ohjauslaitetta millään tavalla. Varmista käytön aikana, että ohjauslaitteella on riittävästi tuuletusta ympärillään ja että sitä ei peitetä vahingossakaan esimerkiksi verhoilla, telttapaviljongeilla, lipuilla tai vastaavilla.
• Tämän ohjauslaitteen väärä käyttö voi johtaa sähköiskun ja / tai tulipalon vaaraan. Sammuta vikatilanteissa sähkö heti. Älä yritä korjata laitetta itse. Kutsu huoltoa varten paikalle jälleenmyyjä tai valtuutettu sähköasentaja.
• Kytke ohjainlaite jännitteettömäksi sulaketaulusta ennen mitään huoltotöitä.
• Pidä pienet lapset kaukana ohjainlaitteesta. On suositeltavaa asentaa ohjainlaite lasten ulottumattomiin.
• Ohjainlaitteen saa asentaa vain valtuutettu sähköasentaja.
• Älä muunna ohjainlaitetta mitenkään tai esimerkiksi lisäämällä siihen muita ohjelmointeja, ajastimia tai muita ohjainjärjestelmiä, koska nämä voivat aiheuttaa ohjainlaitteeseen toimintahäiriön ja sytyttää tulipalon tai aiheuttaa sähköiskun.

Huolto ja puhdistus

• Irrota pistotulppa ennen laitteen puhdistusta ja kun lämmitin ei ole käytössä.
• Anna tuotteen olla irti pistorasiasta tunnin ajan ennen kuin puhdistat sen.
• Puhdistettaessa laitetta, älä suihkuta vettä tai puhdistusainetta suoraan laitteeseen.
• Lisää puhdistusaine ensin siivousliinaan ja pyyhi tuote sitten liinalla.
• Säännöllinen laitteen puhdistus pidentää tuotteen käyttöikää (etenkin rannikkoalueilla tuote kannattaa puhdistaa useammin ilman suolaisuuden takia).
• Tarkista johto säännöllisesti vaurioiden varalta ja varmista että pistotulppa on puhdas.
• Jos lämmittimen johto on vaurioitunut tai joku muu lämmittimen sähköinen osa vaatii vaihtoa tai korjausta, nämä toimenpiteen on annettava sähköalan ammattilaisten tehtäväksi.

Laitteen hävittäminen

EU -direktiivin 2002/96/EC mukaan kotitalouden sähkölaitteita, kuten tätä lämmitintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Laite tulee hävittää sähkö- ja elektroniikkaromun (SER) kierrätyspisteessä. Maksuttomia kierrätyspisteitä löytyy sähkölaitteita myyvistä liikkeistä ja kunnallisilta jäteasemilta.

Asiakaspalvelu

• Laitteen mahdollinen korjaaminen pitää jättää valtuutettujen ammattilaisten tehtäväksi.
• Jos laite tarvitsee huoltoa tai korjauksia, ota yhteys valtuutettuun sähkölaitteiden huoltoliikkeeseen.
• Väärin tehdyt korjaukset vaarantavat laitteen sähköturvallisuuden ja ovat vaaraksi käyttäjälle.
• Laitteen takuu ei kata vikatilanteita, jotka johtuvat onnettomuuksista, väärinkäytöstä, laiminlyödystä huollosta ja ylläpidosta, huolimattomuudesta tai laitteeseen tehdyistä muunnoksista.
• Tuotteita kehitetään jatkuvasti ja siksi varaamme oikeuden muutoksiin tuotteessa ja sitä koskevassa dokumentaatiossa.

Tuotetiedot

Virtalähde (V): 230VAC \~ 50/60Hz

Virrankulutus: 4000W Max

IP-luokitus: IP65

Tärkeimmät ominaisuudet ja ajastimen perustiedot

• Säästät energiaa – ajastimella lämmitin toimii vain ennalta määrätyn ajanjakson verran kerrallaan.
• Pidentää lämmittimen käyttöikää.
• Pehmeäkäynnistys / nollajännitteen katkaisu.
  • Edullinen tapa hoitaa ajastus.
• Helppo asentaa.
  • Vedenpitävä rakenne (IP65)
• Ajastussäädin: lämmitin on säädettävissä toimimaan yhdellä painalluksella säädetyn ajan (1-60 minuuttia)
  • LED-merkkivalo: vilkkuu valmiustilassa.

Käyttö- ja asennusohjeet

• Asennuksen saa tehdä vain valtuutettu sähköasentaja.
• Poista kaikki pakkausmateriaalit ja tarkista kotelo sekä sen ja vedenpitävät läpiviennit
  • mahdollisten vaurioiden varalta.
• Huomioi kotelon asennusasento. Tarkasta kaikki kiinnitysmateriaalit. Mitoita kiinnitysreiät asennusmallikaavion (kuva 1, sivu 10) avulla.
• Varmista, että kotelo on asennettu alueelle, joka ei ole vaarassa altistua äärimmäisille sääolosuhteille.
• Avaa kotelon kansi, kytke virtajohto ja lämmittimen virtajohto piirilevyn kiinnikkeisiin. Katso kytkentäkaavio (kuva 2, sivu 11).
• Säädä ajastimen nuppi laitteen sisällä osoittamaan haluttua lämmittimen sammutusviivettä, joka voi olla 1-60 minuuttia.
• Kiinnitä kotelon kansi takaisin ja kiristä sen ruuvit.
• Kotelo on asennettava siten, että virtajohtojen läpiviennit osoittavat alas.

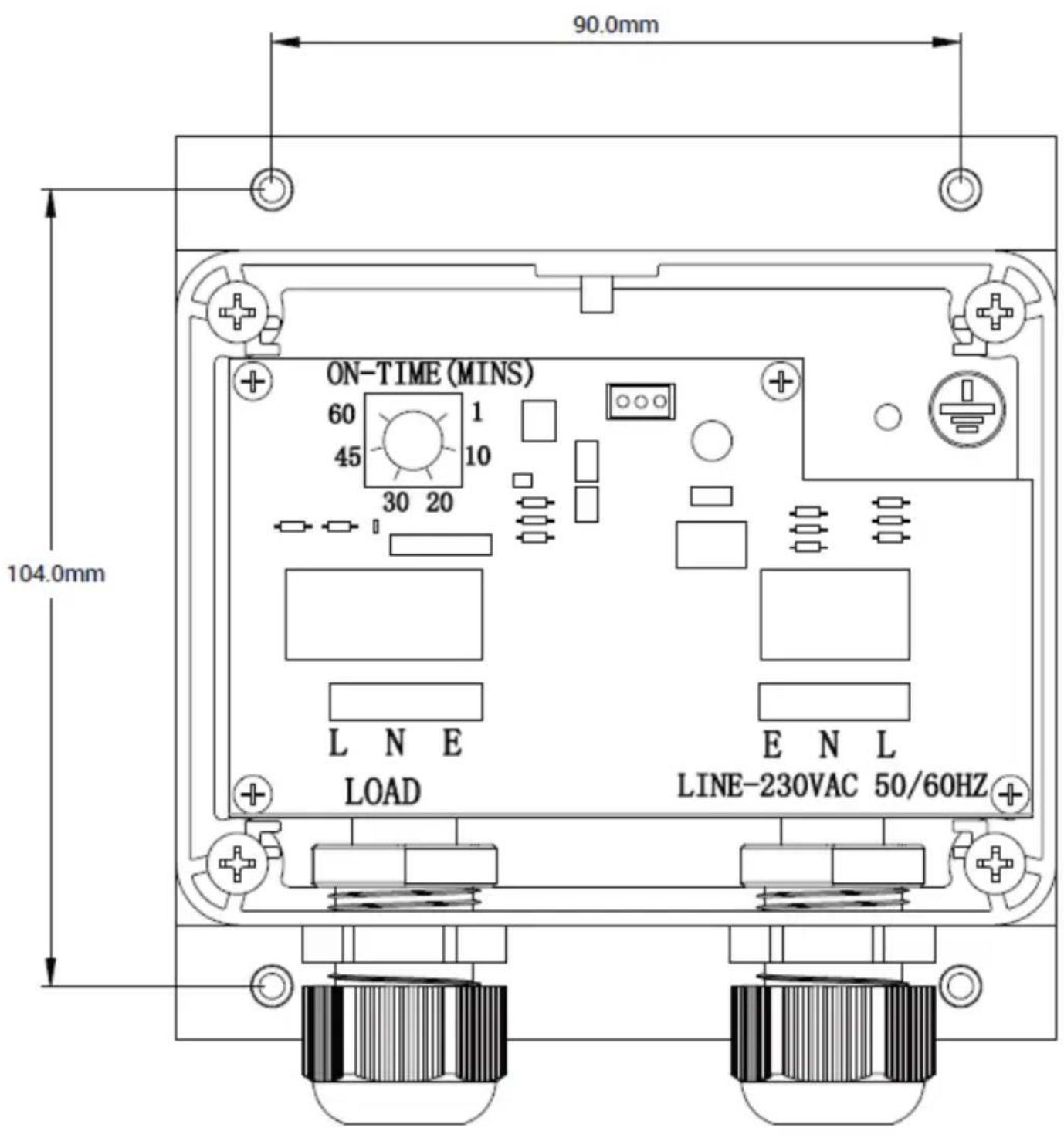

Figure 1 / Figur 1 / Kuva 1

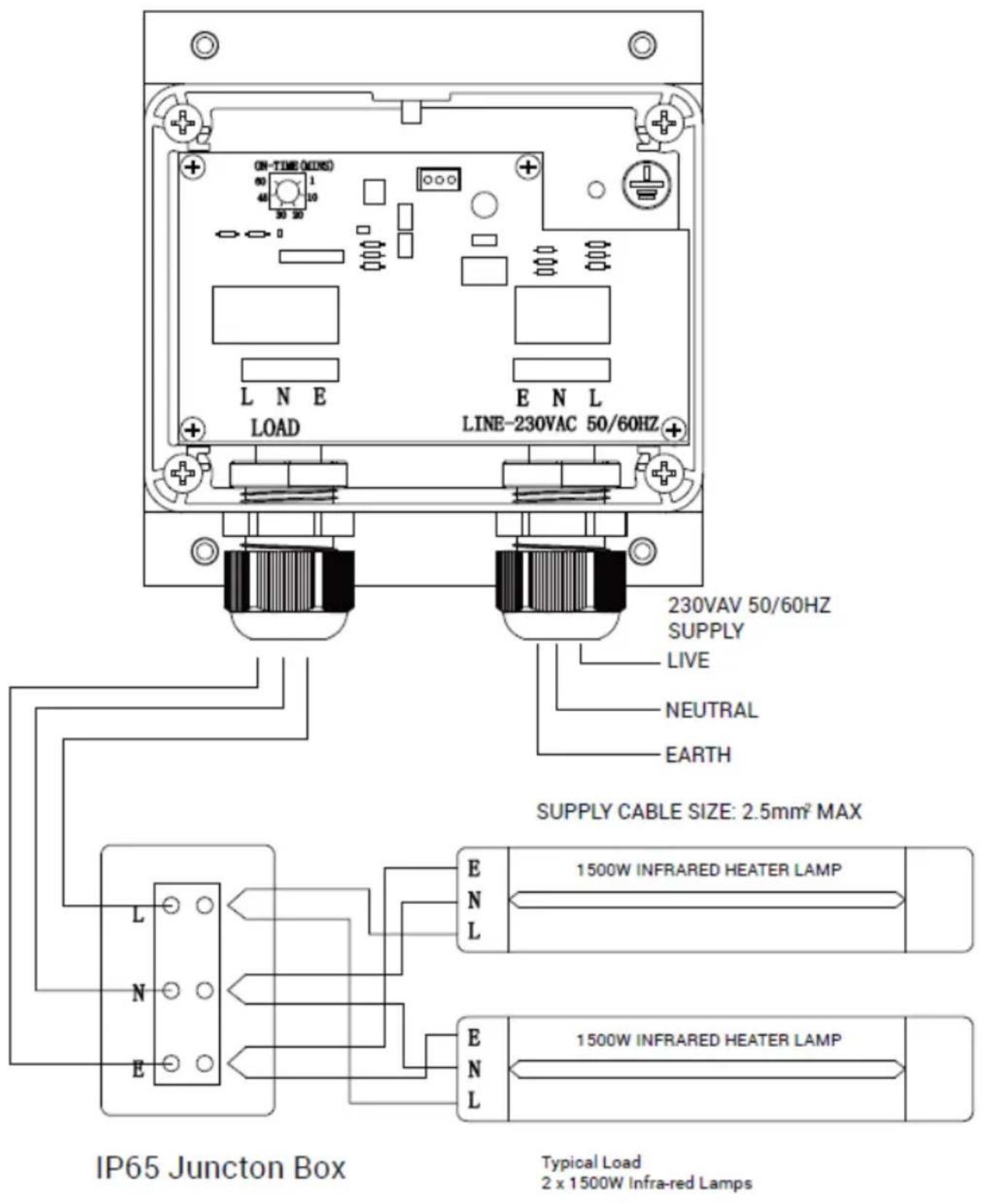

Figure 2 / Figur 2 / Kuva 2
