KÄYTTÖOHJE 46-3059 Biltema

Tämä hämärärele sytyttää valaistuksen automaattisesti illan hämärtyessä ja sammuttaa sen auringon noustessa.

KÄYTTÄMINEN

Säädä releen avulla, millaisissa valaistusolosuhteissa valaisin syttyy. Käännä säädintä myötäpäivään vähimmäistasolle. Käännä sitä tämän jälkeen hitaasti vastapäivään, kunnes LED-merkkivalo syttyy.

HUOMIO! Valaisin syttyy noin 10 sekunnin kuluttua LED-merkkivalon syttymisestä.

ASENTAMINEN

Saat tehdä itse seuraavanlaisia pieniä sähkötöitä: vaihtaa liitäntäjohdon, lampunpidikkeen, pistotulpan tai valaisimen johdon virtakytkimen, jos olet ehdotto-man varma, että osaat tehdä nämä työt oikein. Väärin tehty sähköasennus voi aiheuttaa hengenvaaran tai tulipalovaaran. Vain valtuutetut sähköalan ammattilai-set saavat tehdä uusia sähköasennuksia ja laajentaa olemassa olevia (asentaa kiinteästi sähkölaitteita seiniin tai kattoon) sekä vaihtaa kosteiden tilojen, kuten kylpyhuoneen tai ulkotilojen kiinteitä säh- köasennuksia.

HUOMIO! Virta on katkaistava ennen asentamista.

SIJOITUSPAIKKA

• Asenna rele siten, että nuoli ↑ osoittaa ylöspäin.
• Rele kannattaa asentaa pohjois- tai itäseinälle.
• Varmista, ettei releen avulla ohjattavaa tai muuta valaisinta suunnata kohti releen valokennoja.

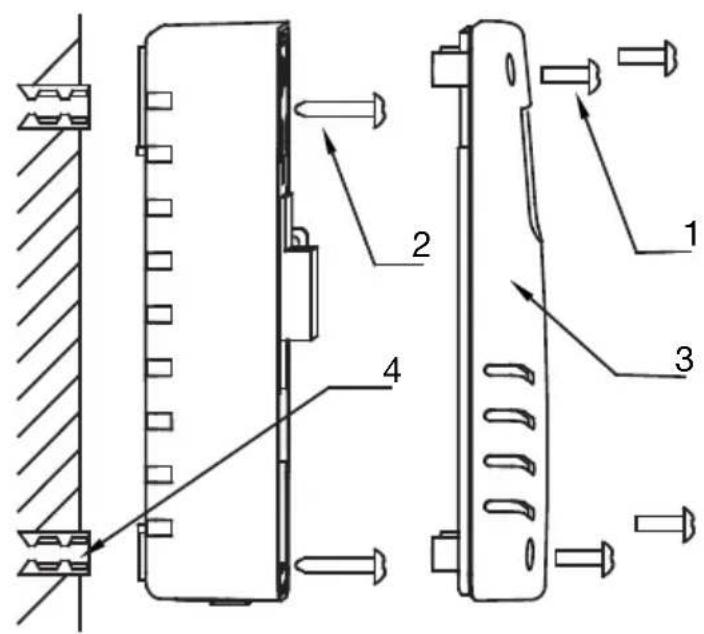

Asenna rasia seinään mukana toimitettujen ruuvien avulla kuvassa A esitetyllä tavalla. Vedä johto käyttämällä jotain kuvassa B näkyvistä menetelmistä.

Kuva A

Vaihtoehto 1: johto vedetään kumitiivisteen läpi
Vaihtoehto 2: johto vedetään aukon läpi

DÆMRINGSRELÆ

TEKNISKE DATA

• 230 V\~50Hz
• 6 A/230 V (1300 W)
• LUX: 5 - 300 LUX
  IP44
  • Temperatur: -30^ C -+50^ C
  • Mål: 118(L) X 69(B) X 40(H) mm
  • Sikring: 6,3 AH 250 V
