Toote tüüp	Pööratav mobiilne konditsioneer (soe ja külm)
Mark ja mudel	Wood's Venezia 18K Duo
Mõõtmed (L x S x K)	376 x 490 x 768 mm
Kaal	32 kg
Elektrivarustus	230 V ~ 50 Hz (maandatud pistik)
Jahutusvõimsus	5,2 kW
Küttevõimsus	4,7 kW
Elektritarbimine (jahutus)	2,0 kW
Elektritarbimine (küte)	2,0 kW
Õhuvool	680 m³/h
Energiaklass	A
Niiskuse eemaldamine	52,8 L/24 h
Reguleeritav temperatuurivahemik	16 - 31 °C
Töötemperatuur	18 - 43 °C
EER (energiatõhususe suhe)	2,6
Külmaaine	R290 (propaan), 300 g – tuleohtlik
Müratase (max)	56 dB (vaikne) / 65 dB (täisvõimsus)
Töörežiimid	Jahutus, küte, niiskuse eemaldamine, ventilaator, energiasääst, uni
Erifunktsioonid	Taimer, automaatne õõtsumine, automaatne puhastus, kaugjuhtimispult
Hooldus ja puhastus	Pestav filter iga 2 nädala järel; välispuhastus pehme lapi ja neutraalse pesuainega
Ohutus	Kompressori kaitse (3-minutiline viivitus), automaatne sulatamine, paagi täitumise alarm, ülekuumenemise seiskamine
Varuosad ja remonditavus	Võtke ühendust volitatud edasimüüjaga; tarbijal on tootmisvigade korral 2-aastane garantii
Üldteave	Paigaldus kvalifitseeritud isiku poolt; ruumi pindala ≥ 15 m²; mitte kasutada vannitoas

Korduma kippuvad küsimused - Venezia 18K Duo Wood's

Kuidas paigaldada õhu väljalasketoru?

Kinnitage väljalasketoru ümmarguse ühenduskülge keerates vastupäeva (vähemalt 3 pööret). Seejärel keerake adapter teise otsa. Asetage aknakomplekt avatud aknasse ja reguleerige pikkust. Kinnitage adapter aknakomplekti külge. Veenduge, et torus poleks volti.

Mida teha, kui veepaak on täis?

Seade peatub ja kostab helialarm, paagi täitumise ikoon süttib. Keerake ära äravoolu kaas, eemaldage kork ja tühjendage vesi. Enne taaskäivitamist pange kork ja kaas korralikult tagasi.

Kuidas puhastada õhufiltrit?

Eemaldage filter (asub esivõre taga). Peske seda leige vee ja õrna pesuvahendiga või tolmuimejaga. Laske täielikult kuivada enne tagasi paigaldamist. Puhastage seda vähemalt kord kahe nädala jooksul.

Kas ma saan kasutada konditsioneeri vannitoas?

Ei, ärge kunagi paigaldage ega kasutage seadet vannitoas ega niiskes keskkonnas. See võib seadet kahjustada ja kujutada elektrilist ohtu.

Kuidas kasutada küttefunktsiooni?

Vajutage mitu korda nuppu MODE, kuni ilmub ikoon 'Heat'. Seadistage soovitud temperatuur vahemikus 16 °C kuni 31 °C üles/alla nooltega. Samuti saate ventilaatori kiirust reguleerida nupuga SPEED.

Mida tähendab veakood E0?

Kood E0 näitab ümbritseva õhu temperatuuri anduri riket. Võtke seadme parandamiseks ühendust oma edasimüüjaga.

Kuidas pidevalt vett tühjendada?

Keerake ära äravoolu kaas ja eemaldage veekork. Ühendage 13 mm läbimõõduga veetoru väljalaskeavasse ja suunake teine ots kanalisatsiooni või ämbrisse. Veenduge, et toru on kallutatud allapoole ja mitte volditud.

Millist külmaainet kasutatakse ja kas see on ohtlik?

Külmaaineks on R290 (propaan), tuleohtlik gaas. See on keskkonnasõbralik, kuid seda tuleb käsitseda ettevaatlikult. Lekke korral tuulutage ruumi ja eemaldage kõik süüteallikad. Paigaldus peab toimuma professionaali poolt.

Kuidas seadistada taimerit seadme sisselülitamiseks?

Lülitage seade välja, seejärel vajutage nuppu TIMER. Kasutage üles/alla nooli, et määrata viivitus enne käivitamist. Taimeri tuli süttib. Väljalülitamise taimeri jaoks tehke sama toimingut seadme töötamise ajal.

Mis on minimaalne soovitatav paigalduspind?

Seade tuleb paigaldada ja kasutada ruumis, mille põrandapind on vähemalt 15 m², vastavalt tuleohtlikku külmaainet sisaldavate seadmete ohutusjuhistele.

KASUTUSJUHEND Venezia 18K Duo Wood's

Wood'si brändi lõi üle 65 aasta tagasi perekond Wood Kanada linnas Guelphis, Ontarios. Siin alustas Wood's 1950. aastal õhukuivatite arendamist ja tootmist. Sellest ajast peale on Wood's aidanud mitmesajal tuhandel majapidamisel ennetada hallitusest ja niiskusest tingitud kahjustusi ja hingata puhtamat õhku.

Meie portatiivsed õhukonditsioneerid sobivad kasutamiseks enamikes kliimades, kus nende võimsus on piisav isegi erinevatel temperatuuridel ja niiskustasemetel. Need toimivad tõhusalt ruumides, kus temperatuur võib tõusta kõrgeks, nagu näiteks elutoad, kontorid või magamistoad. Õhukonditsioneeri eemaldatava kuuma õhu kogus sõltub ruumi temperatuurist, niiskustasemest ja seadme asukohast. Ka välised ilmastikutingimused võivad õhukonditsioneeri töö kvaliteeti mõjutada. Wood'si õhukonditsioneerid töötavad ohutult ja on ette nähtud pikaaegseks püsivaks kasutuseks.

KUIDAS ÕHUKONDITSIONEER TÖÖTAB?

Madalrõhk tagab külma õhu Õhukonditsioneeri põhielement on jahutusvedelik, mis madalrõhu all muundatakse gaasiks. Protsessi käigus „tekib külm“, mis edastatakse ruumi sisse, hoides samas sooja õhu väljaspool. Jahutusvedelik läbib paisumisventiili ja suundub torru, kus rõhk on madal. Jahutusvedelik aurustub ja muutub gaasiks. Protsessi käigus imatakse ümbritsevast keskkonnast soojust ja toru jahutatakse.

Ventilaator puhub külma õhu tuppa. Gaas läbib kompressori, mis suurendab rõhku ja muundab gaasi vedelikuks. Selle protsessi käigus vabaneb soojus, mis juhitakse vastasküljel asuvate torudeni ja mille ventilaator välja puhub. Termostaat seiskab seadme, kui siseõhk on piisavalt külm.

1. TURVAHOIATUSED

Tuleohtlik materjal. Antud seade sisaldab kergestisüttivat külmutusagensit R290/propaan.

Ohutusteavet leiate sellest juhendist.

Lugege tehnilist juhendit

Vt kasutusjuhendit.

OHUTUSALANE TEAVE

Enne seadme paigaldamist ja kasutamist lugege komplektis olev juhend hoolikalt läbi. Tootja ei ole vastutav, kui vale paigaldus ja kasutus toob kaasa kehavigastusi ning kahjusid. Hoidke kasutusjuhend tulevikus kasutamiseks alati seadme juures.

Kehavigastuste või püsiva tervisekahjustuse oht.

Antud seadet võivad kasutada 8-aastased ja vanemad lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega isikud või vastavate kogemusteta ja teadmisteta isikud, kui nad teevad seda järelevalve all või neile on õpetatud seadme ohutut kasutamist ning nad mõistavad seonduvaid ohtusid.

Ärge laske lastel seadmega mängida.

Alla 3-aastased lapsed tuleb hoida seadmest eemal, välja arvatud pideva järelevalve puhul. Hoidke kõik pakendiosad lastele kättesaamatult. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.

Üldine ohutus

See seade on mõeldud kasutamiseks kodumajapidamistes ja sarnastes kohtades, näiteks: peretubades, elutubades, töötajate köögialades kauplustes, kontorites ja muudes töökeskkondades. Andmeplaat asub õhukonditsioneeri taga või küljel. Vältige ventilatsiooniavade blokeerimist.

Ärge kasutage sulatuse kiirendamiseks mehaanilisi vahendeid ega muid meetodeid, mida tootja pole soovitanud. Seadet ei tohi hoida ruumis, kus on aktiivsed süttimisallikad (nt lahtine tuli, töötav gaasiseade või töötav elektriline küttekeha). Ärge torgake seadet läbi ega põletage seda. Pidage meeles, et külmutusagensid võivad olla lõhnatud. Ärge piserdage seadet puhastamiseks veega ega kasutage auru. Puhastage seadet niiske lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid.

Kui elektritoitejuhe on kahjustatud, peab selle ohu vältimiseks vahetama tootja, tootja volitatud teeninduskeskus või sarnase kvalifikatsiooniga isik.

Seda seadet võib paigaldada ainult kvalifitseeritud isik. Eemaldage pakendi kõik osad. Ärge paigaldage ega kasutage kahjustatud seadet. Seade tuleb paigaldada, kasutada ja hoida ruumis, mille pindala on suurem kui 15 m². Järgige seadmega kaasas olevat paigaldusjuhendit. Olge seadme liigutamisel alati ettevaatlik, kuna see on raske. Kandke alati kaitsekindaid. Pidage meeles, et külmutusagensid võivad olla lõhnatud.

Kindlustage, et õhk pääseks seadme ümber liikuma. Oodake enne seadme elektritoitega ühendamist vähemalt 4 tundi. See võimaldab õlil tagasi kompressorisse voolata. Ärge paigaldage seadet radiaatorite või muude küttekehade lähedusse. Ärge paigaldage seadet otsese päikesevalguse kätte.

Elektriühendus

HOIATUS

Tulekahju- ja elektrilöögioht. Seade tuleb ühendada maandusega pistikupessa.

Veenduge, et elektritoide vastab andmeplaadil toodud elektriandmetele. Kui mitte, võtke ühendust elektrikuga.

Kasutage alati õigesti paigaldatud elektrilöögikindlat pistikupesa.

Ärge kasutage jaotur- ega pikendusjuhtmeid.

Kindlustage, et te ei kahjustaks elektrilisi komponente (nt elektritoitepistik, elektritoitekaabel).

Elektriliste komponentide vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.

Elektritoitejuhe peab jääma elektritoitepistikust madalamale.

Ühendage elektritoitepistik pistikupessa alles paigalduse lõpus.

Kindlustage, et pärast paigaldamist oleks võimalik elektritoitepistikule ligi pääseda.

Ärge tõmmake seadme vooluvõrgust lahti ühendamiseks elektritoitekaablist. Tõmmake alati elektritoitepistikust.

Kasutus

HOIATUS

Kehavigastuste, põletuste, elektrilöögi või tulekahju oht.

Ärge muutke seadme tehnilisi omadusi.

Olge ettevaatlik, et mitte kahjustada külmutusagensi torustikku. See sisaldab propaani (R290), looduslikku gaasi, millele rakenduvad ranged keskkonnanõuded. See gaas on kergestisüttiv.

Kui külmutusagensi torustik saab vigastada, kindlustage, et ruumis ei oleks lahtist tuld ega süüteallikaid. Õhutage ruumi.

Ärge pange seadme lähedale ega selle peale kergestisüttivaid tooteid ega esemeid, mis on kergestisüttivate vedelikega koos.

Kasutuselt kõrvaldamine

HOIATUS

Kehavigastuste oht.

Ühendage seade vooluvõrgust lahti.

Eemaldage elektritoitekaabel ja kõrvaldage see kasutuselt.

Antud seadme

külmutusagensisüsteem on osoonisõbralik. Võtke ühendust vastava kohaliku asutusega, et saada teavet selle kohta, kuidas seade nõuetekohaselt kasutuselt kõrvaldada.

Ärge kahjustage jahutusseadme osa, mis paikneb soojusvaheti lähedal.

ÕHUKONDITSIONEERI VALMISPANEK PAIGALDUSEKS

TÄHTIS TEAVE

2. Paigaldus

ENNE ESMAKORDSET KASUTAMIST Laske seadmel enne kasutamist 4 tundi seista

Asukoha valimine

Tähtis

1. Õhukonditsioneeri võib mugavalt siseruumides ringi liigutada; hoidke seadet selle teisaldamise ajal püstises asendis. Õhukonditsioneer tuleb asetada tasasele pinnale.

Ärge paigaldage ega kasutage seda õhukonditsioneeri vannitoas või mõnes muus märjas keskkonnas.

Kuna portatiivne õhukonditsioneer liigub ratastel, on lihtne selle asukohta muuta. Kui ruum muutub kuumaks, viite lihtsalt oma portatiivse õhukonditsioneeri sinna ja saate kiiresti alustada ruumi jahutamist. Õhukonditsioneeri tuleb käitada suletud ruumis, et selle toime oleks kõige tõhusam.

Sulgege kõik uksed, aknad ja muud toas leiduvad avaused. Õhukonditsioneeri tõhusus sõltub temperatuurist ja niiskusetasemest.

1. Asetage õhukonditsioneer asukohta, mis ei tõkesta õhuvoolu seadme esiossa.
2. Ruumis töötav õhukonditsioneer mõjutab vähe või ei mõjuta üldse külgnevaid suletud hoiuruume, nt kappe, välja arvatud juhul, kui selles piirkonnas on olemas piisav õhuringlus. Portatiivne õhukonditsioneer suunab kuumuse seadmest välja ventilatsioonivooliku kaudu läbi akna või väljalaskeklapi.

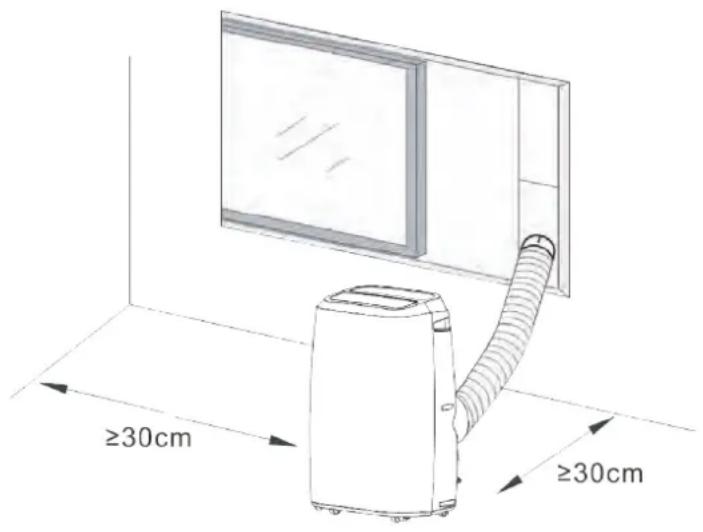

3. Õhukonditsioneeri ja lähima objekti vahel peab olema vähemalt 30 cm vahemaa. Vt pilti.

1. Väljalaskevoolik
2. Aknaliitmik
3. Korpuse adapter
4. Aknakomplekt
5. Tüübel
6. Patareid
7. Kaugjuhtimispult
8. Veetoru Pikkus: 1m Läbimõõt: 16mm

B

1. Toote pildid

C.

1. Ventilatsiooniava
2. Juhtpaneel
3. Esipaneeli kate
4. Ratas
5. Õhu sissepuhe
6. Äravooluava
7. Õhu väljatõmme
8. Toitejuhe
9. Äravooluava

D

1. Toote tagakülje pildid

E

1. Toote ülakülje pilt

F

1. Jahutus
2. Ōhukuivatus
3. Ventilaator
4. Temperatuur Celsiuse järgi
5. Suur ventilaatori kiirus
6. Keskmine ventilaatori kiirus
7. Madal ventilaatori kiirus
8. Veepaak täis
9. Toide sees/väljas
10. Ventilaatori kiirus
11. Tõsta temperatuuri
12. Langeta temperatuuri
13. Toimingurežiim
14. Taimer sees/väljas
15. Automaatne pöördfunktsioon
16. Unerežiim
17. Küte

G

1. Toote pilt küljelt ja pöördfunktsioonis

H

1. Filtrisõela puhastuse skemaatiline joonis

|

1. Toitenupp
2. Taimerinupp
3. Töörežiim
4. Temperatuuri langetamine
5. Temperatuuri tõstmine
6. Kiirus
7. Unerežiim
8. Automaatne pöördfunktsioon

J

1. Aku paigaldamine/vahetamine

K

1. Keerake väljalaskevooliku mõlemad otsad voolikuühendusse.

L

1. Väljalaskevooliku paigaldamise sissejuhatus

M

1. Aknaliuguri komplekti paigaldamine

N

1. Näitab, kuidas peab pistik aknaliuguri komplekti paigaldamiseks paiknema

O

1. Ühendage äravooluvoolik

P

1. Pilt vee väljalaskeavast

TÖÖREŽIIMIDE FUNKTSIOONID JA PAIGALDUSKIRJELDUSED

Paigaldus

Kui seadet on transporditud horisontaalasendis, hoidke seda 4 tundi enne selle kasutamist püstises asendis. Asetage seade tasasele ja kindlale pinnale. Ärge paigaldage seadet vannitubadesse või muudesse märgadesse keskkondadesse. Veenduge, et õhuvool ei oleks blokeeritud, hoidke alati vähemalt 50 cm kaugusel ümbritsevatest pindadest.

VÄLJALASKETORU PAIGALDAMINE

1. Pikendage väljalasketoru ühte otsa, keerake sellele ilma ümara ühendusdetaili pesata ots, tehes vähemalt 3 ringi vastupäeva.
2. Pikendage väljalasketoru teist otsa, keerake sellele adapter, tehes vähemalt 3 ringi vastupäeva.
3. Pikendage väljalasketoru ja viige see välja läbi ukse või akna.

AKNAKOMPLEKTI KASUTAMINE

1. Aknakomplekti kasutamiseks avage aken ja asetage aknakomplekt kohale kas horisontaalselt või vertikaalselt, sõltuvalt aknast.
2. Reguleerige aknakomplekti pikkust ja kinnitage see kruvidega.
3. Sulgege aken ja kinnitage väljalasketorul olev adapter aknakomplekti külge.

AKNAKOMPLEKTI KASUTAMINE

Enne kaugjuhtimispuldi kasutamist paigaldage sellesse AAA-tüüpi patareid.

1. Vajutage ja libistage kaugjuhtimispuldi tagaküljel olevat akukatet, seejärel võite katte eemaldada.
2. Sisestage akupessa kaks uut AAA-tüüpi leelispatareid, pannes kindlasti tähele õiget polaarsust.
3. Asetage aku kaas tagasi, veendudes, et lukutapp klõpsab paika.

Kasutage ainult leelispatareisid. Ärge kasutage laetavaid akusid. Patareide väljavahetamisel asendage alati mõlemad patareid uute patareidega, ärge kasutage korraga vanu ja uusi patareisid.

Kui konditsioneeri ei kasutata pikema aja jooksul, eemaldage patareid kaugjuhtimispuldist.

Kasutusjuhend

1. Seadme käivitamine. Seadme käivitamiseks ja seiskamiseks vajutage nuppu POWER (toide).
2. Režiimi valik. Seadmel on 4 erinevat režiimi: jahutus-, õhukuivatus-, energiasäästu- ja ventilaatorirežiim. Režiimi valimiseks vajutage juhtpaneelil või kaugjuhtimispuldil nuppu MODE (režiim).
3. Jahutusrežiim: seadistage soovitud temperatuur juhtpaneelil või kaugjuhtimispuldil asuvate noolte abil. Seadistatud temperatuur kuvatakse ekraanil. Küttetegevus - Vajutage nuppu "Mode", kuni "Heat" ikoon ilmub. - Vajutage nuppu "DOWN" või "UP", et valida soovitud ruumitemperatuur (16 °C - 31 °C). - Vajutage nuppu "SPEED", et valida tuule kiirus.

- Õhukuivatus. Õhukuivatusrežiimis töötab ventilaator ainult madalal kiirusel. Temperatuuri ei saa seadistada.

- Ventilaatorirežiim. Kompressor peatub ja ainult ventilaator töötab. Temperatuuri ei saa seadistada.

- Energiasäästurežiim. Energiasäästurežiimis on energiatarbimine madal. Kui ümbritseva õhu temperatuur on kõrgem kui seadistatud temperatuur, töötab seade jahutusrežiimis. Kui ümbritseva õhu temperatuur jõuab seadistatud temperatuurini, lakkab kompressor töötamast ja ülemine ventilaator lõpetab ka töötamise. 2 minuti ja 30 sekundi möödumisel töötab ülemine ventilaator madalal kiirusel 30 sekundit. Kui kompressor ei käivitu (s.t ümbritseva õhu temperatuur on madalam kui seadistatud temperatuur), siis töötab ülemine ventilaator korduvalt selles režiimis (seiskub 2 minutiks ja 30 sekundiks / töötab madalal kiirusel 30 sekundit).

1. Taimeri seadistamine.
2. Väljalülituse taimeri seadistamiseks vajutage seadme töötamise ajal nuppu TIMER (taimer).
3. Sisselülituse taimeri käivitamiseks vajutage nupule TIMER, kui seade on välja lülitatud.

Seadistage aeg juhtpaneelil või kaugjuhtimispuldil asuvate üles- ja alla-noolte abil. Kui taimer on aktiveeritud, süttib juhtpaneelil valgus.

1. Ventilaatori kiiruse seadistamine. Ventilaatori kiiruse valimiseks vajutage juhtpaneeli nuppu SPEED (kiirus). Ventilaatori kiiruse valimiseks vajutage kaugjuhtimispuldil nuppu FAN (ventilaator).
2. Celsius/Fahrenheit. Celsiuse ja Fahrenheit vahel vahetamiseks vajutage juhtpaneelil samaaegselt üles- ja alla-nooli.
3. Unerežiim. Kasutage unerežiimi öösiti ja seade ei häiri teie und. Jahutusrežiimis vajutage üheaegselt nuppu TIMER ja UP, et käivitada unerežiim. Vajutage kaugjuhtimispuldil nuppu SLEEP. Väljalülitamiseks vajutage seda uuesti. Soojendusrežiimil vajutage nuppu SLEEP temperatuuri seadmiseks. Temperatuur väheneb 1 °C võrra ühe tunni möödudes kuni 2 °C 2 tunni pärast.
4. Automaatne pöördfunktsioon. Pöördfunktsiooni käivitamiseks vajutage nuppu TIMER (taimer) ja SPEED (kiirus) üheaegselt. Vajutage kaugjuhtimispuldil automaatse pöördfunktsiooni nuppu. Väljalülitamiseks vajutage seda uuesti.
5. Automaatpuhastuse funktsioon. Seadme sisemiseks puhastamiseks vajutage kaugjuhtimispuldil nuppu AUTO-CLEAN (automaatpuhastus). Seade puhastab end 3 minutit enne väljalülitamist.

OHUTUSFUNKTSIOONID

Automaatsulatus

Seadet sulatatakse vajaduse korral automaatselt. Sulatusrežiimis kuvatakse ekraanil E4 ja mitte ükski nupp, välja arvatud toitenupp POWER, pole aktiivne.

Kompressori kaitse

Seadmel on kompressori kaitsefunktsioon, mis põhjustab 3-minutise käivitusviivituse pärast seadme taaskäivitamist.

Täis veepaagi häiresignaal

Kui veepaak on täis, lõpetab seade töötamise. Ekraanil kuvatakse täis veepaagi märgutuli ja kostab hoiatusheli. Tühjendage veepaak ja taaskäivitage seade.

TÖÖREŽIIMIDE FUNKTSIOONID JA PAIGALDUSKIRJELDUSED

Vee äravoolu juhis

Veepaagi tühjendamine

Keerake äravoolutoru kate lahti ja eemaldage veekork. Tühjendage veepaak, ühendage uuesti veekork ning äravoolutoru kate.

Märkused.

• Lekke vältimiseks liigutage seadet ettevaatlikult.
• Tühjendamisel kallutage seadet veidi tahapoole.
• Sulgege äravoolutoru niipea kui võimalik enne anuma täitumist; kui see ei suuda mahutada kogu seadmes olevat vett, võib vesi lekkida ja põrand või vaip märjaks saada.
• Veekork ja äravoolutoru kate peavad olema tihedalt paigaldatud, et uus kondensaat põrandat või vaipa märjaks ei teeks, kui seade uuesti tööle hakkab.

Veevooliku ühendamine pideva äravoolu jaoks

Keerake äravoolutoru kate lahti ja eemaldage veekork. Kinnitage seadme toru külge 13 mm veevoolik. Viige veevooliku teine ots äravoolutorru. Veenduge, et vee äravool oleks suunaga allapoole.

Märkused.

• Äravooluvoolik tuleb paigaldada siis, kui alusel ei ole vett.
• On soovitatav mitte kasutada pidevat äravoolu, kui seade on jahutusrežiimis. Nii tagate seadmes piisava veeringluse süsteemi jahutusefekti suurendamiseks.
• Asetage äravooluvoolik kättesaamatusse kohta, mitte kõrgemale kui äravooluava, ja hoidke äravooluvoolik sirge, ilma igasuguse paindeta.
• Hoidke äravoolutoru katet ja veekorki korralikult, kui kasutusel on pidev äravool.

Õhufilter

Õhufilter hoiab ära tolmu ja mustuse sattumise seadesse, pikendades selle tööiga. On oluline, et filtrit puhastataks regulaarselt. Vastasel korral võib seade tõsiselt kahjustada saada. Seetõttu puhastage filtreid vähemalt kord iga kahe nädala järel.

Filtri puhastamine

1. Eemaldage filter.
2. Peske seda sooja veega ja õrnatoimelise puhastusainega. Filtri võib puhastada ka tolmuimejaga.
3. Laske filtril ära kuivada ja asetage see tagasi õhukuivatisse.

Filtri paigaldamine

Suunake filtri ots pesa poole ja lükake filter ettevaatlikult pessa.

Märkused.

• Paigaldage esmalt külgpaneeli filter, siis tagapaneeli filter.
• Paigaldage filter eemaldamisega vastupidises suunas.
• Filtri kahjustuste vältimiseks paigaldage filter ettevaatlikult.

On väga oluline, et filtrit puhastataks regulaarselt; vastasel juhul võib õhukonditsioneeri võimsus väheneda ja seade isegi tõsiselt kahjustuda.

Hoiustamisjuhised

Kaugjuhtimispuldi hoiustamine

1. Sisestage kaugjuhtimispult sissehitatud pessa seadme vasakul küljel.
2. Avamiseks vajutage sisseehitatud pesa alumist osa ettevaatlikult ja võtke kaugjuhtimispult välja.

Hoiustamine hooaja lõpus

1. Keerake äravoolutoru kate ära ja tõmmake veekork välja, et kondensaatvesi täielikult ära voolaks.
2. Laske seadmel töötada ventilaatorirežiimis pool päeva, et see seestpoolt täielikult ära kuivaks, mis ennetab hallituse teket.
3. Lülitage seade välja, tõmmake pistik välja, seejärel keerake juhe ümber juhtmehoidiku, sisestage pistik universaalsesse

kinnitusavasse seadme tagaküljel, paigaldage veekork ja äravoolutoru kate.

1. Eemaldage sooja õhu väljalasketoru sõlm, puhastage see ja hoidke seda korralikult.

Märkused.

• Hoidke väljatõmbetoru sõlme eemaldamisel mõlema käega.
• Suruge väljalaskeava külgedel olevad kinnitusdetailid pöialde abil kõrvale, seejärel tõmmake väljalasketoru sõlm välja.
• Pakkige õhukonditsioneer korralikult pehmesse kilekotti ja asetage see kuiva kohta, võttes tarvitusele sobivad tolmuvastased meetmed, ja hoidke seade lastele kättesaamatus kohas.
• Võtke patareid kaugjuhtimispuldist välja ja hoidke pulti korralikult.

Märkus:

• Veenduge, et seadet ladustatakse kuivas ruumis.
• Kõik seadme lisaseadmed peavad olema nõuetekohaselt kaitstud.

Hooldus

Lisateavet oma seadme puhastamise kohta leiate veebilehelt woods.se. Puhastage seadet pehme niiske lapiga. Ärge kasutage lahusteid ega tugevaid puhastusvahendeid, sest need võivad kahjustada seadme pinda.

Remont

Kui õhukuivatit on vaja remontida, pöörduge esmalt kohaliku jaemüüja poole. Garantii kehtib vaid ostu tõendavate dokumentide esitamisel.

PROBLEEM PÖHJUS KUIDAS PARANDADA?
Seade ei käivitu. Toitevoolu rike.	Veepaak on täis ja selle ikoon põleb.Ümbritseva öhu temperatuur on liiga madal või kõrge.Toatemperatuur on jahutusrežiimis seadistatud temperatuurist madalam.	Ühendage seade toimivasse pistikupessa ja lülitage sisse.Tühjendage seadmesse kogunenud vesi.Seda seadet on soovitatav kasutada vahemikus 8–35 °C.Muutke temperatuuriseadistust.
Halb jahutustulemus.	Otsese päikesevalguse olemasolu.Uksed ja aknad on avatud, ruumis on palju inimesi või teisi soojusallikaid.Määrdunud filter.Öhu sissetõmbe- või väljapuhkeava on ummistunud.	Tõmmake aknakardin ette.Sulgege uks ja aken, eemaldage muud soojusallikad.Puhastage või asendage filtrivõrk.Eemaldage ummistus.
Vali müratase.	Seade on asetatud ebaühtlasele pinnale.	Asetage seade tasasele ja kindlale pinnale (see võib müra vähendada).
Kompressor ei tööta.	Ülekuumenemiskaitse käivitumine.	Oodake, kuni temperatuur alaneb, seade käivitub automaatselt uuesti.
Kaugjuhtimispult ei tööta.	Liiga pikk vahemaa.Kaugjuhtimispult ei ole suunatud seadme signaali vastuvõtjale.Patareid on tühjad.	Viige kaugjuhtimispult öhukonditsioneeri lähedale ja veenduge, et see oleks suunatud signaali vastuvõtjale.Vahetage patareid.
Kui teil tekib öhukonditsioneeri kasutamisel probleeme, lugege järgmist veaotsingu peatükki. Kui ükski allpool toodud juhistest ei toimi, pöörduge toote parandamiseks jaemüüja poole.

Veakoodid PÕHJUS LAHENDUS
E0	Toatemperatuuri anduri rike.	Toode tuleb tagastada edasimüüjale hoolduseks.
E2	Veepaak on jahutamisel täis.	Eemaldage kummikork ja laske vesi välja.
E3 Aurusti temperatuurianduri rike.	Toode tuleb tagastada edasimüüjale hoolduseks.

Garantii

2-aastane tarbijagarantii tootmisvigade korral. Pange tähele, et garantii kehtib ainult kviitungi esitamisel. Garantii kehtib ainult juhul, kui toodet kasutatakse käesolevas juhendis esitatud juhiste ja turvahoiatuste kohaselt. Garantii ei kata kahjustusi, mis on põhjustatud toote väärast käitlemisest.

TÄHELEPANU! 2-aastane garantii kehtib ainult tarbijate puhul, mitte seadme kaubanduslikul eesmärgil kasutamise korral.

TEHNILISED ANDMED	AC Venezia Silver 18K Duo
Jahutusvõimsus 5,2 kW
____	Soojuse tootmine 4,7 kW
Energiatarve 2,0 kW
Energiatarve: kütmine	2,0 kW
Öhuwool 680 m3/h
Energiaklass A
Öhu kuivatamine 52,8 l / 24 h
Temperatuuriseaded 16–31 °C
Töötemperatuur 18–43 °C
Energiatõhusustegur (EER)	2,6
Külmutusagensi gaas	R290 / 300 g
Müratase detsibellides	56 dB / 65 dB
Mass	32 kg
Mõötmed (mm), P × L × K	376 × 490 × 768

* Tootja võib teha tehnilisi muudatusi ja täiustusi. Kõik väärtused on ligikaudsed ning võivad varieeruda olenevalt välistest teguritest, nagu temperatuur, ventilatsioon ja niiskus.

AC Venezia Silver 18K Duo vastab järgmis(t)e standardi(te) tehnilistele nõuetele: LVD: 2014/35/EL EN 60335-2-40: 2003 + A11: 2004 +A12:2005+A1:2006+A2:2009 +A13:2012 EN 60335-1:2012+A11:2014+A13:2017+A1; 2019 +A14:2019 +A2:2019+A15:2021 EN 62233: 2008 EMC: 2014/30/EL EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-11:2019

*See märgistus näitab, et seda toodet ei tohi kogu EL-is visata muude olmejäätmete hulka. Et vältida kontrollimata jäätmete kõrvaldamisest tekkida võivat kahju keskkonnale või inimeste tervisele, suunake see vastutustundlikult ümbertöötlemisse, et edendada oluliste ressursside säästvat taaskasutamist. Seadme tagastamiseks meile kasutage tagastamis- ja kogumissüsteeme või võtke ühendust jaemüüjaga, kellelt toode osteti. Neil on võimalik toode keskkonnaohutult taaskasutusse suunata.

* Kasutatud patareid ei tohi visata olmejäätmetesse, kuna need võivad sisaldada mürgiseid elemente ja raskmetalle, mis võivad olla kahjulikud keskkonnale ja inimeste tervisele. Tagastage tühjad patareid sobivasse ringlussevõtukohta.

TÄHELEPANU!

Registreeruge aadressil www.warranty-woods.com ja lugege, kuidas saada pikendatud garantiid. Rohkem teavet leiate veebisaidilt www.woods.se.

Soovituslikud kasutustingimused

Jahutamiseks sobivaim ümbritseva õhu temperatuur on 18–35 °C. Seade töötab temperatuuril kuni +43 °C. Kaitsme parameeter: φ3.6x10mm, 3.15 A, 250 V\~.
