WAC18G - õhukonditsioneer Wood's - Tasuta kasutusjuhend

Toote tüüp	Mobiilne monoblokk-konditsioneer
Bränd	Wood's
Mudel	WAC18G
Mõõtmed (L x S x K)	470 x 370 x 764 mm
Kaal	28 kg (standardversioon)
Toiteallikas	220-240 V ~ 50 Hz, maandatud pistik
Jahutusvõimsus	5,2 kW
Elektritarve (jahutus)	2,0 kW
Energiaklass	A
Õhuvool	450 m³/h
Niiskuse eemaldamise võimsus	43,2 L/24 h
Töötemperatuuri vahemik	18 °C kuni 35 °C (jahutus)
Temperatuuri reguleerimine	16 °C kuni 31 °C
Külmaaine	R290 (propaan), 300 g, tuleohtlik
Müratase	65 dB
Töörežiimid	Jahutus, niiskuse eemaldamine, ventilatsioon, energiasääst, öörežiim, õhuvoolu suuna muutmine
Eriefunktsioonid	Taimer, kaugjuhtimispult, digitaalne ekraan, automaatne sulatamine, kompressori kaitse, veepaagi täitumise alarm
Õhufilter	Pestav, puhastamine iga 2 nädala järel
Vee äravool	Paak 43,2 L/24 h või pidev äravool voolikuga
Soovitatav ruumi suurus	Min. 12,5 m² paigaldamiseks
Ohutus	Mitte kasutada lahtise leegi läheduses, vajalik ventilatsiooniava, hoida lastele kättesaamatus kohas
Varuosad ja remonditavus	Vahetatav õhufilter; remondiks võtta ühendust volitatud teenindusega
Garantii	2 aastat (tarbija), pikendamine võimalik tingimustel

Korduma kippuvad küsimused - WAC18G Wood's

Kuidas paigaldada Wood's WAC18G konditsioneeri aknakomplekti?

Avage aken, asetage aknakomplekt horisontaalselt või vertikaalselt, reguleerige pikkust ja kinnitage kruvidega. Sulgege aken komplekti peale, seejärel kinnitage väljalaskevoolik adapteri külge. Veenduge, et ruum on korralikult suletud optimaalse tõhususe saavutamiseks.

Kuidas puhastada Wood's WAC18G õhufiltrit?

Eemaldage filter, peske seda leige vee ja pehme pesuvahendiga või imege tolmuimejaga, laske täielikult kuivada, seejärel pange see tagasi. Puhastage filtrit vähemalt iga kahe nädala tagant, et vältida jõudluse vähenemist.

Mida tähendab veakood FL ekraanil?

Kood FL näitab, et kondensaadivee paak on täis. Tühjendage paagist vesi, keerates ära äravoolukate ja eemaldades korgi, seejärel käivitage seade uuesti. Samuti kostab helisignaal.

Kuidas kasutada WAC18G pidevat äravoolu?

Keerake ära äravoolukate ja eemaldage kork. Kinnitage 13 mm veevoolik äravoolu väljalaskeava külge ja suunake teine ots kanalisatsiooni või ämbrisse. Veenduge, et voolik on kaldega allapoole ega ole paindunud.

Kaugjuhtimispult ei tööta, mida teha?

Kontrollige kaugust (max 8 m) ja suunake puldi väljund seadme vastuvõtja poole. Vahetage AAA patareid uute leelispatareide vastu, järgides polaarsust. Kui probleem püsib, puhastage patareide kontakte.

Konditsioneer ei käivitu või seiskub mõne sekundi pärast?

Kontrollige, et seade on vooluvõrku ühendatud ja pistik töötab. Veenduge, et veepaak pole täis (FL alarm). Oodake, kuni kompressori kaitse lõpeb (3-minutiline viivitus). Kui ümbritsev temperatuur on liiga madal (<8°C) või liiga kõrge (>35°C), ei pruugi seade käivituda.

Millist külmaainet Wood's WAC18G kasutab?

Seade kasutab R290 (propaani), mis on tuleohtlik, kuid keskkonnasõbralik looduslik gaas. Seade tuleb paigaldada ruumi, mille pindala on vähemalt 12,5 m², ja hoida eemal süüteallikatest.

Kuidas hoiustada konditsioneeri hooaja lõpus?

Tühjendage vesi täielikult, laske seadmel pool päeva ventilaatorirežiimil töötada, et sisemus kuivaks, ühendage lahti, puhastage filter, eemaldage väljalaskevoolik, pakkige seade kilekotti ja hoidke kuivas kohas. Eemaldage kaugjuhtimispuldist patareid.

Miks teeb konditsioneer valju häält?

Veenduge, et seade on paigutatud tasasele ja kindlale pinnale. Kontrollige, et rattad on korralikult paigal ja seade ei puutu kokku esemetega, mis võivad vibreerida. Kui müra jätkub, võib põhjus olla mehaaniline rike; võtke ühendust teenindusega.

Kuidas saada pikendatud garantiid?

Registreerige oma toode 30 päeva jooksul ostust veebilehel www.warranty-woods.com, et saada garantii pikendus. Hoidke kindlasti alles kviitung või arve igaks pretensiooniks.

KASUTUSJUHEND WAC18G Wood's

Wood'si brändi lõi üle 65 aasta tagasi perekond Wood Kanada linnas Guelphis, Ontarios. Siin alustas Wood's 1950. aastal õhukuivatite arendamist ja tootmist. Sellest ajast peale on Wood's aidanud mitmesajal tuhandel majapidamisel ennetada hallitusest ja niiskusest tingitud kahjustusi ja hingata puhtamat õhku. Meie portatiivsed õhukonditsioneerid sobivad kasutamiseks enamikes kliimades, kus nende võimsus on piisav isegi erinevatel temperatuuridel ja niiskustasemetel. Need toimivad tõhusalt ruumides, kus temperatuur võib tõusta kõrgeks, nagu näiteks elutoad, kontorid või magamistoad. Õhukonditsioneeri eemaldatava kuuma õhu kogus sõltub ruumi temperatuurist, niiskustasemest ja seadme asukohast. Ka välised ilmastikutingimused võivad õhukonditsioneeri töö kvaliteeti mõjutada.

Wood'si õhukonditsioneerid töötavad ohutult ja on ette nähtud pikaaegseks püsivaks kasutuseks.

KUIDAS ÕHUKONDITSIONEER TÖÖTAB?

Madalrõhk tagab külma õhu Õhukonditsioneeri põhielement on jahutusvedelik, mis madalrõhu all muundatakse gaasiks. Protsessi käigus „tekib külm“, mis edastatakse ruumi sisse, hoides samas sooja õhu väljaspool. Jahutusvedelik läbib paisumisventiili ja suundub torru, kus rõhk on madal. Jahutusvedelik aurustub ja muutub gaasiks. Protsessi käigus imatakse ümbritsevast keskkonnast soojust ja toru jahutatakse. Ventilaator puhub külma õhu tuppa. Gaas läbib kompressori, mis suurendab rõhku ja muundab gaasi vedelikuks. Selle protsessi käigus vabaneb soojus, mis juhitakse vastasküljel asuvate torudeni ja mille ventilaator välja puhub. Termostaat seiskab seadme, kui siseõhk on piisavalt külm.

1. TURVAHOIATUSED

Tuleohtlik materjal. See seade sisaldab R290/propaani, tuleohtlikku külmaainet.

Sellest kasutusjuhendist leiate ohutusalast teavet.

Lugege tehnilist juhendit.

Lugege kasutusjuhendit.

OHUTUSALANE TEAVE

Enne seadme paigaldamist ja kasutamist lugege komplektis olev juhend hoolikalt läbi. Tootja ei ole vastutav, kui vale paigaldus ja kasutus toob kaasa kehavigastusi ning kahjusid. Hoidke kasutusjuhend tulevikus kasutamiseks alati seadme juures.

Kehavigastuste või püsiva tervisekahjustuse oht. Antud seadet võivad kasutada 8-aastased ja vanemad lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega isikud või vastavate kogemusteta ja teadmisteta isikud, kui nad teevad seda järelevalve all või neile on õpetatud seadme ohutut kasutamist ning nad mõistavad seonduvaid ohtusid.

Ärge laske lastel seadmega mängida.

Alla 3-aastaseid lapsi ei tohi lubada seadme juurde, välja arvatud pideva järelevalve korral. Hoidke pakendi kõiki detaile lastele kättesaamatult. Lapsed ei tohi ilma järelevalveta seadet puhastada ja hooldada.

Üldine ohutus

See seade on mõeldud kasutamiseks majapidamistes ja sarnastes kohtades, näiteks: peretubades, elutubades, kaupluste, kontorite ja muude töökeskkondade töötajate köögialades. Andmeplaat asub õhukonditsioneeri taga või küljel. Vältige ventilatsiooniavade blokeerimist.

Ärge kasutage sulatuse kiirendamiseks mehaanilisi vahendeid ega muid meetodeid, mida tootja pole soovitanud. Seadet ei tohi hoida ruumis, kus on aktiivsed süüteallikad (nt lahtine leek, töötav gaasiseade või töötav elektrikeris). Ärge torgake seadet läbi ega põletage seda. Pidage meeles, et külmutusagensid võivad olla lõhnatud. Ärge piserdage seadet puhastamiseks veega ega kasutage auru. Puhastage seadet niiske lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge kasutage abrasiivseid tooteid, abrasiivseid käsnasid, lahusteid ega metallesemeid. Kui toitejuhe on kahjustatud, peab selle ohu vältimiseks välja vahetama tootja, tootja volitatud

teeninduskeskus või sarnase kvalifikatsiooniga isik.

Seda seadet tohib paigaldada ainult kvalifitseeritud isik. Eemaldage pakendist kõik osad. Ärge paigaldage ega kasutage kahjustatud seadet. Seade tuleb paigaldada, kasutada ja hoida ruumis, mille pindala on suurem kui 12,5 m². Järgige seadmega kaasas olevat paigaldusjuhendit. Olge seadme liigutamisel alati ettevaatlik, sest see on raske. Kandke alati kaitsekindaid. Pidage meeles, et külmutusagensid võivad olla lõhnatud.

Veenduge, et õhk saaks seadme ümber vabalt liikuda. Enne seadme vooluvõrku ühendamist oodake vähemalt 4 tundi. See võimaldab õlil kompressorisse tagasi voolata. Ärge paigaldage seadet radiaatorite ega muude küttekehade lähedusse. Ärge paigaldage seadet otsese päikesevalguse kätte.

Elektriühendus

HOIATUS

Tule- ja elektrilöögioht. Seade tuleb ühendada maandatud pistikupessa. Veenduge, et toiteallikas vastaks andmeplaadil näidatud elektriandmetele. Kui ei vasta, pöörduge elektriku poole.

Kasutage alati korralikult paigaldatud, kaitsekontaktiga pistikupesa. Ärge kasutage adaptereid ega pikendusjuhtmeid.

Veenduge, et te ei kahjustaks elektrilisi komponente (nt pistikut, toitejuhet). Elektriliste komponentide vahetamiseks pöörduge volitatud teeninduskeskuse või elektriku poole. Toitejuhe peab jääma pistikust allapoole. Ühendage pistik pistikupessa alles pärast paigalduse lõppu. Veenduge, et pärast paigaldamist oleks pistikule juurdepääs võimalik. Ärge tõmmake seadme vooluvõrgust lahutamiseks toitejuhtmest. Tõmmake alati pistikust.

Kasutamine

HOIATUS

Vigastuste, põletuste, elektrilöögi või tulekahju oht. Ärge muutke seadme tehnilisi omadusi.

Olge ettevaatlik, et mitte kahjustada külmutusagensi torustikku. See sisaldab propaani (R290), looduslikku gaasi, mille suhtes kehtivad ranged keskkonnanõuded. See gaas on kergesti süttiv.

Kui külmutusagensi torustik saab kahjustada, veenduge, et ruumis poleks lahtist tuld ega süüteallikaid. Õhutage ruumi.

Ärge pange seadme lähedale ega selle peale kergesti süttivaid tooteid ega esemeid, mis on kergesti süttivate vedelikega koos.

Kasutuselt kõrvaldamine

HOIATUS

Kehavigastuste oht. Ühendage seade vooluvõrgust lahti. Eemaldage elektritoitekaabel ja kõrvaldage see kasutuselt. Antud seadme külmutusagensisüsteem on osoonisõbralik. Võtke ühendust vastava kohaliku asutusega, et saada teavet selle kohta, kuidas seade nõuetekohaselt kasutuselt kõrvaldada. Ärge kahjustage jahutusseadme osa, mis paikneb soojusvaheti lähedal.

ÕHUKONDITSIONEERI VALMISPANEK PAIGALDUSEKS

TÄHTIS TEAVE:

2. Paigaldus

ENNE ESMAKORDSET KASUTAMIST

Laske seadmel enne kasutamist 4 tundi

seista

Asukoha valimine

Tähtis

1. Õhukonditsioneeri võib mugavalt siseruumides ringi liigutada; hoidke seadet selle teisaldamise ajal püstises asendis. Õhukonditsioneer tuleb asetada tasasele pinnale.

Ärge paigaldage ega kasutage seda õhukonditsioneeri vannitoas või mõnes muus märjas keskkonnas.

Kuna portatiivne õhukonditsioneer liigub ratastel, on lihtne selle asukohta muuta. Kui ruum muutub kuumaks, viite lihtsalt oma portatiivse õhukonditsioneeri sinna ja saate kiiresti alustada ruumi jahutamist. Õhukonditsioneeri tuleb käitada suletud ruumis, et selle toime oleks kõige tõhusam.

Sulgege kõik uksed, aknad ja muud ruumi viivad välisavad. Õhukonditsioneeri töhusus

sõltub temperatuurist ja niiskustasemest.

1. Asetage õhukonditsioneer kohta, kus õhuvool läbi seadme esiosa ei ole takistatud.
2. Ruumis töötav õhukonditsioneer mõjutab vähe või ei mõjuta üldse õhu kuivatamist külgnevas suletud hoiuruumis, nagu näiteks kapp, välja arvatud juhul, kui on piisav õhuringlus hoiuruumi sisse ja sealt välja. Portatiivne õhukonditsioneer suunab kuumuse seadmest välja ventilatsioonitoru kaudu läbi akna või väljalaskeklapi.

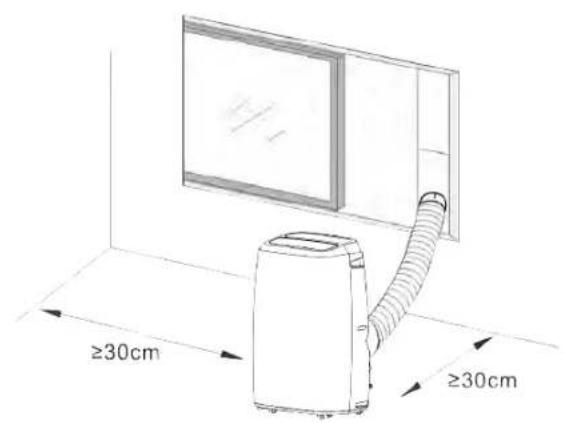

3. Õhukonditsioneeri ja lähima objekti vahel peab olema vähemalt 30 cm vahemaa. Vt pilti.

1. Väljatõmbetoru
2. Aknaühendus
3. Vooliku adapter
4. Aknakomplekt
5. Tüübel
6. Patareid
7. Kaugjuhtimispult

F

1. Jahutus
2. Õhukuivatus
3. Ventilaator
4. Suur ventilaatori kiirus
5. Keskmine ventilaatori kiirus
6. Madal ventilaatori kiirus
7. Veepaak täis

K

1. Keerake vooliku adapter ja aknaklemm väljalaskevooliku otsa külge
2. Sissejuhatus väljatõmbetoru paigaldamisse

L

B

1. Tootepildid

F

A. Sisse/välja B. Ventilaatori kiirus C. Tõsta temperatuuri D. Langeta temperatuuri E. Toimingurežiim F. Taimer sisse/välja G. Automaatne pöördfunktsioon H. Öine režiim

M

1. Aknaliuguri komplekti paigaldamine
2. Näidake, kuidas tüübel peaks Window Slider Kit installimiseks paigaldama
3. Ühendage äravooluvoolik

N

O

C

1. Ventilatsiooniava
2. Juhtpaneel
3. Esipaneeli kate
4. Ratas
5. Õhu sissepuhe
6. Äravooluava
7. Õhu väljatõmme
8. Toitejuhe
9. Äravooluava

G

1. Pilt külgvaates

P

1. Pilt vee väljalaskeavast

D

1. Toote tagakülje pildid

H

1. Õhufiltrite puhastuse skemaatiline joonis
2. Toide sees/väljas
3. Taimer sees/väljas
4. Toimingurežiim
5. Langev temperatuur
6. Tõsta temperatuuri
7. Ventilaatori kiirus
8. ÖÖREŽIIM

|

E

1. Tootepilt ülalt

J

1. Kaugjuhtimispuldi patareid paigaldus seade

TÖÖREŽIIMIDE FUNKTSIOONID JA PAIGALDUSKIRJELDUSED

Paigaldus

Kui seadet on transporditud horisontaalasendis, hoidke seda 4 tundi enne selle kasutamist püstises asendis.

Asetage seade tasasele ja kindlale pinnale. Ärge paigaldage seadet vannitubadesse või muudesse märgadesse keskkondadesse.

Veenduge, et õhuvool ei oleks blokeeritud, hoidke alati vähemalt 50 cm kaugusel ümbritsevatest pindadest.

VÄLJALASKETORU PAIGALDAMINE

1. Pikendage väljalasketoru ühte otsa, keerake sellele ilma ümara ühendusdetaili pesata ots, tehes vähemalt 3 ringi vastupäeva.
2. Pikendage väljalasketoru teist otsa, keerake sellele adapter, tehes vähemalt 3 ringi vastupäeva.
3. Pikendage väljalasketoru ja viige see välja läbi ukse või akna.

AKNAKOMPLEKTI KASUTAMINE

1. Aknakomplekti kasutamiseks avage aken ja asetage aknakomplekt kohale kas horisontaalselt või vertikaalselt, sõltuvalt aknast.
2. Reguleerige aknakomplekti pikkust ja kinnitage see kruvidega.
3. Sulgege aken ja kinnitage väljalasketorul olev adapter aknakomplekti külge.

AKNAKOMPLEKTI KASUTAMINE

Enne kaugjuhtimispuldi kasutamist paigaldage sellesse AAA-tüüpi patareid.

1. Vajutage ja libistage kaugjuhtimispuldi tagaküljel olevat akukatet, seejärel võite katte eemaldada.
2. Sisestage akupessa kaks uut AAA-tüüpi leelispatareid, pannes kindlasti tähele õiget polaarsust.
3. Asetage aku kaas tagasi, veendudes, et lukutapp klõpsab paika.

Kasutage ainult leelispatareisid. Ärge kasutage laetavaid akusid.

Patareide väljavahetamisel asendage alati mõlemad patareid uute patareidega, ärge kasutage korraga vanu ja uusi patareisid. Kui konditsioneeri ei kasutata pikema aja jooksul, eemaldage patareid kaugjuhtimispuldist.

Kasutusjuhend

1. Seadme käivitamine. Seadme käivitamiseks ja seiskamiseks vajutage nuppu POWER (toide).
2. Režiimi valik. Seadmel on 4 erinevat režiimi: jahutus-, õhukuivatus-, energiasäästu- ja ventilaatorirežiim. Režiimi valimiseks vajutage juhtpaneelil või kaugjuhtimispuldil nuppu MODE (režiim).

- Jahutusrežiim: seadistage soovitud temperatuur juhtpaneelil või kaugjuhtimispuldil asuvate noolte abil. Seadistatud temperatuur kuvatakse ekraanil.

- Õhukuivatus. Õhukuivatusrežiimis töötab ventilaator ainult madalal kiirusel. Temperatuuri ei saa seadistada.

- Ventilaatorirežiim. Kompressor peatub ja ainult ventilaator töötab. Temperatuuri ei saa seadistada.

- Energiasäästurežiim. Energiasäästurežiimis on energiatarbimine madal. Kui ümbritseva õhu temperatuur on kõrgem kui seadistatud temperatuur, töötab seade jahutusrežiimis. Kui ümbritseva õhu temperatuur jõuab seadistatud temperatuurini, lakkab kompressor töötamast ja ülemine ventilaator lõpetab ka töötamise. 2 minuti ja 30 sekundi möödumisel töötab ülemine ventilaator madalal kiirusel 30 sekundit. Kui kompressor ei käivitu (s.t ümbritseva õhu temperatuur on madalam kui seadistatud temperatuur), siis töötab ülemine ventilaator korduvalt selles režiimis (seiskub 2 minutiks ja 30 sekundiks / töötab madalal kiirusel 30 sekundit).

1. Taimeri seadistamine.

- Väljalülituse taimeri seadistamiseks vajutage seadme töötamise ajal nuppu TIMER (taimer).

- Sisselülituse taimeri käivitamiseks vajutage nupule TIMER, kui seade on välja lülitatud.

Seadistage aeg juhtpaneelil või kaugjuhtimispuldil asuvate üles- ja alla-noolte abil. Kui taimer on aktiveeritud, süttib juhtpaneelil valgus.

1. Ventilaatori kiiruse seadistamine. Ventilaatori kiiruse valimiseks vajutage juhtpaneeli nuppu SPEED (kiirus). Ventilaatori kiiruse valimiseks vajutage kaugjuhtimispuldil nuppu FAN (ventilaator).
2. Celsius/Fahrenheit. Celsiuse ja Fahrenheiti vahel vahetamiseks vajutage juhtpaneelil samaaegselt üles- ja alla-nooli.
3. Unerežiim. Kasutage unerežiimi öösiti ja seade ei häiri teie und. Jahutusrežiimis vajutage üheaegselt nuppu TIMER ja UP, et käivitada unerežiim. Vajutage kaugjuhtimispuldil nuppu SLEEP. Väljalülitamiseks vajutage seda uuesti.
4. Automaatne pöördfunktsioon. Pöördfunktsiooni käivitamiseks vajutage nuppu TIMER (taimer) ja SPEED (kiirus) üheaegselt. Vajutage kaugjuhtimispuldil automaatse pöördfunktsiooni nuppu. Väljalülitamiseks vajutage seda uuesti.
5. Automaatpuhastuse funktsioon. Seadme sisemiseks puhastamiseks vajutage kaugjuhtimispuldil nuppu AUTO-CLEAN (automaatpuhastus). Seade puhastab end 3 minutit enne väljalülitamist.

OHUTUSFUNKTSIOONID

Automaatsulatus

Seadet sulatatakse vajaduse korral automaatselt. Sulatusrežiimis kuvatakse ekraanil E4 ja mitte ükski nupp, välja arvatud toitenupp POWER, pole aktiivne.

Kompressori kaitse

Seadmel on kompressori kaitsefunktsioon, mis põhjustab 3-minutise käivitusviivituse pärast seadme taaskäivitamist.

Täis veepaagi häiresignaal

Kui veepaak on täis, lõpetab seade töötamise. Ekraanile kuvatakse täis veepaagi märgutuli ja kostab hoiatusheli. Tühjendage veepaak ja taaskäivitage seade.

TÖÖREŽIIMIDE FUNKTSIOONID JA PAIGALDUSKIRJELDUSED

Kui veepaak on täis, lõpetab seade töötamise. Ekraanile kuvatakse täis veepaagi märgutuli ja kostab hoiatusheli. Tühjendage veepaak ja taaskäivitage seade.

Vee äravoolu juhis

Veepaagi tühjendamine

Keerake äravoolutoru kate lahti ja eemaldage veekork. Tühjendage veepaak, ühendage uuesti veekork ning äravoolutoru kate.

Märkused.

• Lekke vältimiseks liigutage seadet ettevaatlikult.
• Tühjendamisel kallutage seadet veidi tahapoole.
• Sulgege äravoolutoru niipea kui võimalik enne anuma täitumist; kui see ei suuda mahutada kogu seadmes olevat vett, võib vesi lekkida ja põrand või vaip märjaks saada.
• Veekork ja äravoolutoru kate peavad olema tihedalt paigaldatud, et uus kondensaat põrandat või vaipa märjaks ei teeks, kui seade uuesti tööle hakkab.

Veevooliku ühendamine pideva äravoolu jaoks

Keerake äravoolutoru kate lahti ja eemaldage veekork. Kinnitage seadme toru külge 13 mm veevoolik. Viige veevooliku teine ots äravoolutorru. Veenduge, et vee äravool oleks suunaga allapoole.

Märkused.

• Äravooluvoolik tuleb paigaldada siis, kui alusel ei ole vett.
• On soovitatav mitte kasutada pidevat äravoolu, kui seade on jahutusrežiimis. Nii tagate seadmes piisava veeringluse süsteemi jahutusefekti suurendamiseks.
• Asetage äravooluvoolik kättesaamatusse kohta, mitte kõrgemale kui äravooluava, ja hoidke äravooluvoolik sirge, ilma igasuguse paindeta.
• Hoidke äravoolutoru katet ja veekorki korralikult, kui kasutusel on pidev äravool.

Õhufilter

Õhufilter hoiab ära tolmu ja mustuse sattumise masinasse, pikendades selle eluiga. On oluline, et filtrit puhastataks regulaarselt. Vastasel korral võib seade tõsiselt kahjustada saada. Seetõttu puhastage filtreid vähemalt kord kahe nädala järel.

Filtri puhastamine

1. Eemaldage filter.
2. Peske seda sooja veega ja õrnatoimelise puhastusainega. Filtri võib puhastada ka tolmuimejaga.
3. Laske filtril ära kuivada ja asetage see tagasi õhukuivatisse.

Filtri paigaldamine

Suunake filtri ots pesa poole ja lükake filter ettevaatlikult pessa.

Märkused.

• Paigaldage esmalt külgpaneeli filter, siis tagapaneeli filter.
• Paigaldage filter eemaldamisega vastupidises suunas.
• Filtri kahjustuste vältimiseks paigaldage filter ettevaatlikult.

On väga oluline, et filtrit puhastataks regulaarselt; vastasel juhul võib õhukonditsioneeri võimsus väheneda ja seade isegi tõsiselt kahjustuda.

Hoiustamisjuhised

Kaugjuhtimispuldi hoiustamine

1. Sisestage kaugjuhtimispult sissehitatud pessa seadme vasakul küljel.
2. Avamiseks vajutage sisseehitatud pesa alumist osa ettevaatlikult ja võtke kaugjuhtimispult välja.

Hoiustamine hooaja lõpus

1. Keerake äravoolutoru kate ära ja tõmmake veekork välja, et kondensaatvesi täielikult ära voolaks.
2. Laske seadmel töötada ventilaatorirežiimis pool päeva, et see seestpoolt täielikult ära kuivaks, mis ennetab hallituse teket.
3. Lülitage seade välja, tõmmake pistik välja, seejärel keerake juhe ümber juhtmehoidiku, sisestage pistik universaalsesse kinnitusavasse seadme tagaküljel, paigaldage veekork ja äravoolutoru kate.
4. Eemaldage sooja õhu väljalasketorusõlm, puhastage see ja hoidke seda korralikult.

Märkused.

• Hoidke väljalasketorusõlme eemaldamisel mõlema käega.
• Suruge väljalaskeava külgedel olevad kinnitusdetailid pöialde abil kõrvale, seejärel tõmmake väljalasketorusõlm välja.
• Pakkige õhukonditsioneer korralikult pehmesse kilekotti ja asetage see kuiva kohta, võttes tarvitusele sobivad tolmuvastased meetmed, ja hoidke seade lastele kättesaamatus kohas.
• Võtke patareid kaugjuhtimispuldist välja ja hoidke pulti korralikult.

Märkus:

• Veenduge, et seadet ladustatakse kuivas ruumis.
• Kõik seadme lisaseadmed peavad olema nõuetekohaselt kaitstud.

Hooldus

Puhastage kondensaator Wood'si puhastusvahendiga. Lisateavet oma seadme puhastamise kohta leiate veebilehelt woods.se. Puhastage seadet pehme niiske lapiga. Ärge kasutage lahusteid ega tugevaid puhastusvahendeid, sest see võib kahjustada seadme pinda.

Remont

Kui õhukuivatit on vaja remontida, pöörduge esmalt kohaliku jaemüüja poole. Garantii kehtib vaid ostu tõendavate dokumentide esitamise korral.

Probleem PÖHJUS KUIDAS PARANDADA?
Seade ei käivitu. Toitevoolu rike.	Veepaak on täis ja selle ikoon põleb.Ümbritseva öhu temperatuur liiga madal või kõrge.Toatemperatuur on madalam kui seadistatud temperatuur jahutusrežilimil või kõrgem kui seadistatud temperatuur kütterežiimil.	Ühendage seade toimivasse pistikupessa ja lülitage sisse.Tühjendage seadmesse kogunenud vesi.Seda seadet on soovitatav kasutada vahemikus 8–35 °C.Muutke temperatuuriseadistust.
Halb jahutustulemus. Otsese päikesevalguse olemasolu.Uksed ja aknad on avatud, ruumis on palju inimesi või teisi soojusallikaid.Määrdunud filter.Öhu sissetõmbe- või väljapuhkeava on ummistunud.		Tõmmake aknakardin ette.Sulgege uks ja aken, eemaldage muud soojusallikad.Puhastage või asendage filtrivõrk.Eemaldage ummistus.
Vali müratase.	Seade on asetatud ebaühtlasele pinnale.	Asetage seade tasasele ja kindlale pinnale (see võib müra vähendada).
Kompressor ei tööta.	Ülekuumenemiskaitse käivitumine.	Oodake, kuni temperatuur alaneb, seade käivitub automaatselt uuesti.
Kaugjuhtimispult ei tööta.	Liiga pikk vahemaa.Kaugjuhtimispult ei ole suunatud seadme signaali vastuvõtjale.Patareld on tühjad.	Viige kaugjuhtimispult öhukonditsioneeri lähedale ja veenduge, et see on suunatud signaali vastuvõtjale.Vahetage patareid.
Kui teil tekib öhukuivati kasutamisel probleeme, lugege järgmist veaotsingu peatükki. Kui ükski allpool toodud juhistest ei tööta, põõrduge toote parandamiseks jaemüüja poole.

Veakoodid
CH01	Toatemperatuuri anduri rike.	Kontrollige toatemperatuuri andurit ja sellega seotud süsteeme.
CH02	Toru temperatuurianduri rike.	Kontrollige toru temperatuuriandurit ja sellega seotud süsteeme.
E4	Külmumisvastane kaitse.	Funktsioonid taastuvad automaatselt, kui külmumisvastane kaitse on läbi.
FL	Korpuses olev veepaak on täis.	Laske kondensaat välja ja käivitage seade uuesti.

Garantii

2-aastane tarbijagarantii tootmisvigade korral. Pange tähele, et garantii kehtib ainult kviitungi esitamisel. Garantii kehtib ainult juhul, kui toodet kasutatakse käesolevas juhendis esitatud juhiste ja turvahoiatuste kohaselt. Garantii ei kata kahjustusi, mis on põhjustatud toote väärast käitlemisest.

TÄHELEPANU! 2-aastane garantii kehtib ainult tarbijate puhul, mitte seadme kaubanduslikul eesmärgil kasutamise korral.

TÄHELEPANU!

Registreeruge aadressil www.warranty-woods.com ja lugege, kuidas saada pikendatud garantiid. Rohkem teavet leiate kodulehelt www.woods.se.

Soovituslikud tingimused kasutamiseks

Parim ümbritseva õhu temperatuur jahutamiseks on 18–35 °C. Seade töötab temperatuuril kuni +45 °C. Kaitsme parameeter: φ 5,0 x 20 mm 3,15 A, 250 Vac.

TEHNILISED ANDMED	AC Venezia 18KAC Venezia Silver 18K
Jahutusvöimsus	5.2KW
Energiatarve	2.0KW
Öhuvool:	450m2/h
Energiaklass	A
Öhu kuivatamine	43,2 L / 24h
Temperatuuriseaded	16-31°C
Töötemperatuur	18-35°C
Energiatõhusustegur (EER)	2,6
Külmaaine	R290/300g
Müratase	65dB
Kaal	28kg/30kg
Möötmed (mm), P x L x K	470x370x764

* Tootja võib teha tehnilisi muudatusi ja täiustusi. Kõik väärtused on ligikaudsed ning võivad varieeruda olenevalt välistest teguritest, nagu temperatuur, ventilatsioon ja niiskus.

*See märgistus näitab, et seda toodet ei tohi kogu ELis visata muude olmejäätmete hulka. Et vältida kontrollimata jäätmete kõrvaldamisest tekkida võivat kahju keskkonnale või inimeste tervisele, suunake see vastutustundlikult ümbertöötlemisse, et edendada oluliste ressursside säästvat taaskasutamist. Seadme tagastamiseks meile kasutage tagastamis- ja kogumissüsteeme või võtke ühendust jaemüüjaga, kellelt toode osteti. Neil on võimalik suunata toode keskkonnaohutult taaskasutesse.

1. Myndir af topp täekis

F
