Toote tüüp	Mobiilne monoblokk-kliimaseade
Bränd	Wood's
Mudel	WAC2201G (Palermo 22K)
Mõõtmed (P x S x K)	540 x 695 x 1140 mm
Netokaal	52 kg
Elektritoide	AC 220-240 V, 50 Hz
Tarbitav elektrienergia võimsus	2500 W
Külmaaine	R290 (propaan), 369 g
Jahutusvõimsus	6,5 kW (22 000 BTU/h)
Energiaklass	A
Maksimaalne õhuvooluhulk	900 m³/h
Niiskuse eemaldamine	120 L/24h
Temperatuurivahemik (jahutus)	17 kuni 30 °C
Müra tase	65 dB(A)
Peamised funktsioonid	Jahutus, niiskuse eemaldamine, ventilatsioon, 24h taimer, õhuvoolu suunamine, kaugjuhtimispult
Hooldus ja puhastamine	Õhufiltri puhastamine iga 2 nädala järel; pesta filtrit leige veega (40 °C) neutraalse pesuvahendiga; mitte kasutada lahusteid
Ohutus	Kompressori kaitse (taaskäivituse viivitus 3,5 min), veepaagi täitumise alarm (kood E4), tuleohtlik külmaaine (R290)
Varuosad ja remonditavus	Väljalasketoru, aknakomplekt, kaugjuhtimispult kaasas; remondi puhul pöörduge edasimüüja poole
Garantii	2 aastat (pikendamine võimalik registreerimise teel)
Üldine teave	Minimaalne ruumi pindala: 25 m²; töötemperatuur: 16-31 °C; hoida kuivas kohas

Korduma kippuvad küsimused - WAC2201G Wood's

Kuidas paigaldada väljalasketoru?

Keerake väljalasketoru kliimaseadme tagaküljel asuvale ühendusele, seejärel asetage teine ots aknalauale või aknakomplekti. Toru peab jääma sirgeks ega tohi olla pikem kui 400 mm.

Mida teha, kui kliimaseade kuvab 'E4'?

Kood E4 tähendab, et sisemine veepaak on täis. Ühendage seade vooluvõrgust lahti, eemaldage seadme alumises osas asuv tühjenduskork vee eemaldamiseks, seejärel ühendage uuesti ja käivitage.

Millist külmaainet kasutatakse ja kas see on ohtlik?

Kliimaseade kasutab R290 (propaan), mis on tuleohtlik gaas. Lekke korral kustutage kõik leegid, ventileerige ruumi ja võtke ühendust spetsialistiga. Ärge puurige külmaaineringi.

Kuidas puhastada õhufiltrit?

Filtrit tuleb puhastada iga kahe nädala järel. Avage sisselaskevõre, eemaldage filter, peske seda leige veega (max 40 °C) neutraalse pesuvahendiga, kuivatage varjus ja pange tagasi.

Kas ma võin kasutada pikendusjuhet?

Ei, seade vajab vähemalt 25 A voolutugevust ja liini impedantsi ≤ 0,219 Ω. Kasutage otse seinakontakti ja ärge jagage pistikut teiste seadmetega.

Miks ei lülitu kompressor kohe sisse?

Ohutuse huvides on kompressoril enne taaskäivitamist 3,5-minutiline viivitus. Ventilaator töötab selle aja jooksul. Oodake, kuni viivitus möödub.

Milline on soovitatav minimaalne ruumi pindala paigaldamiseks?

Mudeli Palermo 22K (WAC2201G) puhul peab ruumi põrandapind olema vähemalt 25 m².

Kuidas taimerit kasutada?

Vajutage nuppu TIMER. Ooterežiimis seadistage kellaaeg automaatseks sisselülitamiseks (Timer ON). Töörežiimis seadistage kellaaeg automaatseks väljalülitamiseks (Timer OFF). Kestust saab reguleerida ühetunniste sammudega.

Mida teha ebanormaalse müra korral?

Kontrollige, kas seade on tasasel ja stabiilsel pinnal. Veenduge, et väljalasketoru ei oleks painutatud. Kui müra püsib, võtke ühendust edasimüüjaga.

Kuidas hoiustada seadet hooaja lõpus?

Tühjendage paak täielikult, laske seadet pool päeva ventilaatorirežiimil töötada, et sisemus ära kuivatada, puhastage filter, ühendage lahti, eemaldage toru ja hoiustage seade kuivas ja tolmuvabas kohas.

KASUTUSJUHEND WAC2201G Wood's

B. Mobiilne konditsioneer

Wood'si brändi lõi üle 65 aasta tagasi perekond Wood Kanada linnas Guelphis, Ontarios. Siin alustas Wood's 1950. aastal õhukuivatite arendamist ja tootmist. Sellest ajast peale on Wood's aidanud mitmesajal tuhandel majapidamisel ennetada hallitusest ja niiskusest tingitud kahjustusi ja hingata puhtamat õhku. Meie portatiivsed õhukonditsioneerid sobivad kasutamiseks enamikes kliimades, kus nende võimsus on piisav isegi erinevatel temperatuuridel ja niiskustasemetel. Need toimivad tõhusalt ruumides, kus temperatuur võib tõusta kõrgeks, nagu näiteks elutoad, kontorid või magamistoad. Õhukonditsioneeri eemaldatava kuuma õhu kogus sõltub ruumi temperatuurist, niiskustasemest ja seadme asukohast. Ka välised ilmastikutingimused võivad õhukonditsioneeri töö kvaliteeti mõjutada.

Wood'si õhukonditsioneerid töötavad ohutult ja on ette nähtud pikaaegseks püsivaks kasutuseks.

KUIDAS ÕHUKONDITSIONEER TÖÖTAB?

Madalrõhk tagab külma õhu Õhukonditsioneeri põhielement on jahutusvedelik, mis madalrõhu all muundatakse gaasiks. Protsessi käigus „tekib külm“, mis edastatakse ruumi sisse, hoides samas sooja õhu väljaspool. Jahutusvedelik läbib paisumisventiili ja suundub torru, kus rõhk on madal. Jahutusvedelik aurustub ja muutub gaasiks. Protsessi käigus imatakse ümbritsevast keskkonnast soojust ja toru jahutatakse. Ventilaator puhub külma õhu tuppa. Gaas läbib kompressori, mis suurendab rõhku ja muundab gaasi vedelikuks. Selle protsessi käigus vabaneb soojus, mis juhitakse vastasküljel asuvate torudeni ja mille ventilaator välja puhub. Termostaat seiskab seadme, kui siseõhk on piisavalt külm.

1. TURVAHOIATUSED

Tuleohtlik materjal. See seade sisaldab R290/propaani, tuleohtlikku külmaainet.

Sellest kasutusjuhendist leiate ohutusalast teavet.

Lugege tehnilist juhendit.

Lugege kasutusjuhendit.

OHUTUSALANE TEAVE

Enne seadme paigaldamist ja kasutamist lugege komplektis olev juhend hoolikalt läbi. Tootja ei ole vastutav, kui vale paigaldus ja kasutus toob kaasa kehavigastusi ning kahjusid. Hoidke kasutusjuhend tulevikus kasutamiseks alati seadme juures.

Kehavigastuste või püsiva tervisekahjustuse oht. Antud seadet võivad kasutada 8-aastased ja vanemad lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega isikud või vastavate kogemusteta ja teadmis- teta isikud, kui nad teevad seda järelevalve all või neile on õpetatud seadme ohutut kasutamist ning nad mõistavad seonduvaid ohtusid.

Ärge laske lastel seadmega mängida.

Alla 3-aastaseid lapsi ei tohi lubada seadme juurde, välja arvatud pideva järelevalve korral. Hoidke pakendi kõiki detaile lastele kättesaamatult. Lapsed ei tohi ilma järelevalveta seadet puhastada ja hooldada.

Üldine ohutus

See seade on mõeldud kasutamiseks majapidamistes ja sarnastes kohtades, näiteks: peretubades, elutubades, töötajate köögialades kauplustes, kontorites ja muudes töökeskkondades. Andmeplaat asub õhukonditsioneeri taga või küljel. Vältige ventilatsiooniavade blokeerimist.

Ärge kasutage sulatuse kiirendamiseks mehaanilisi vahendeid ega muid meetodeid, mida tootja pole soovitanud. Seadet ei tohi hoida ruumis, kus on aktiivsed süttimisallikad (nt lahtine tuli, töötav gaasiseade või töötav elektriline küttekeha). Ärge torgake läbi ega põletage. Pidage meeles, et külmutusagensid võivad olla lõhnatud. Ärge piserdage seadet puhastamiseks veega ega kasutage auru. Puhastage seadet niiske lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid. Kui elektritoitejuhe on kahjustatud, peab selle ohu vältimiseks vahetama tootja, tootja volitatud

teeninduskeskus või sarnase kvalifikatsiooniga isikud.

Seda seadet võib paigaldada ainult kvalifitseeritud isik. Eemaldage pakendi kõik osad. Ärge paigaldage ega kasutage kahjustatud seadet. Seade tuleb paigaldada, kasutada ja hoida ruumis, mille pindala on suurem kui 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Järgige seadmega kaasas olevat paigaldusjuhendit. Olge seadme liigutamisel alati ettevaatlik, kuna see on raske. Kandke alati kaitsekindaid. Pidage meeles, et külmutusagensid võivad olla lõhnatud.

Kindlustage, et õhk pääseks seadme ümber liikuma. Oodake enne seadme elektritoitega ühendamist vähemalt 4 tundi. See võimaldab õlil tagasi kompressorisse voolata. Ärge paigaldage seadet radiaatorite või muude küttekehade lähedusse. Ärge paigaldage seadet otsese päikesevalguse kätte.

Elektriühendus

HOIATUS

Tulekahju- ja elektrilöögioht. Seade tuleb ühendada maandatud pistikupessa. Veenduge, et elektritoide vastaks andmeplaadil toodud elektriandmetele. Kui mitte, võtke ühendust elektrikuga.

Kasutage alati õigesti paigaldatud elektrilöögikindlat pistikupesa. Ärge kasutage jaotur-adaptereid ja pikendusjuhtmeid.

Kindlustage, et te ei kahjustaks elektrilisi komponente (nt elektritoitepistik, elektritoitekaabel). Elektriliste komponentide vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga. Elektritoitejuhe peab jääma elektritoitepistikust madalamale. Ühendage elektritoitepistik pistikupessa alles paigalduse lõpus. Kindlustage, et pärast paigaldamist oleks võimalik elektritoitepistikule ligi pääseda. Ärge tõmmake seadme vooluvõrgust lahti ühendamiseks elektritoitekaablist. Tõmmake alati elektritoitepistikust. See seade vajab kompressori tööks vähemalt 25 A elektritoidet. Majapidamise elektriploki väljalülitumise vältimiseks ärge kasutage selle seadme jaoks pikendusjuhet.

Kasutus

HOIATUS

Kehavigastuste, põletuste, elektrilöögi- või tulekahjuoht. Ärge muutke seadme tehnilisi omadusi. Olge ettevaatlik, et mitte kahjustada külmutusagensi torustikku. See sisaldab propaani (R290), looduslikku gaasi, millele rakenduvad ranged keskkonnanõuded. See gaas on kergestisüttiv. Kui külmutusagensi torustik saab vigastada, kindlustage, et ruumis ei oleks lahtist tuld ega süüteallikaid.

Õhutage ruumi.

Ärge pange seadme lähedale ega selle peale kergesti süttivaid tooteid ega esemeid, mis on kergesti süttivate vedelikega koos. Käitage seadet temperatuuril kuni 35 kraadi. Puhastage õhufiltrit perioodiliselt, et nautida kõige tõhusamat jahutust. Kui seade on välja lülitatud, oodake vähemalt 3,5 minutit enne selle taaskäivitamist, et vältida kompressori kahjustumist. Seadme sisselülitamisel hakkab ventilaator tööle, kuid kompressor käivitub pärast jahutusalarmi vilkumist kolme minuti jooksul. Konditsioneeri saab ühendada ainult sellise toiteallikaga, mille süsteemiimpedants on mitte rohkem kui 0,219 Ω. Vajadusel pidage süsteemiimpedantsi teabe saamiseks nõu oma edasimüüjaga.

Kasutuselt kõrvaldamine

HOIATUS

Kehavigastuste oht. Ühendage seade vooluvõrgust lahti.

Eemaldage elektritoitekaabel ja kõrvaldage see kasutuselt. Antud seadme külmutusagensisüsteem on osoonisõbralik. Võtke ühendust vastava kohaliku asutusega, et saada teavet selle kohta, kuidas seade nõuetekohaselt kasutuselt kõrvaldada.

Ärge kahjustage jahutusseadme osa, mis paikneb soojusvaheti lähedal.

ÕHUKONDITSIONEERI VALMISPANEK PAIGALDUSEKS

Üksuste transport, märgistamine ja hoiundamine

1. Tuleohtlike ja külmutusagensit sisaldavate seadmete vedu. Vastavus veoeeskirjadele.
2. Seadmete märgistamine märkide abil. Vastavus kohalikele eeskirjadele.
3. Tuleohtlike ja külmutusagensit kasutavate seadmete kasutusest kõrvaldamine. Vastavus siseriiklikele eeskirjadele.
4. Seadmete/tehnikaseadmete hoidmine. Seadmete hoidmine peab toimuma vastavalt tootja juhistele.
5. Pakendatud (müümata) seadmete hoiundamine. Hoiundamise kaitsepakend peab olema konstrueeritud nii, et pakendi sees olevate seadmete mehaaniline kahjustus ei põhjustaks külmutusagensi leket. Koos hoiundatavate seadmete maksimaalne arv määratakse kindlaks kohalike eeskirjadega.
6. Seadet tuleb hoida nii, et vältida mehaaniliste kahjustuste tekkimist.
7. Üldine tööpiirkond. Kõik kohalikus piirkonnas töötavad hooldustöötajad ja teised töötajad peavad saama juhised töö iseloomu kohta. Vältida tuleb tööd kinnistes ruumides. Tööruumi ümbritsev ala tuleb sektsioonida. Tagage, et piirkonna tingimused oleksid tuleohtliku materjali haldamiseks ohutud.

2. Paigaldus

Tähtis

1. Öhukonditsioneeri võib mugavalt siseruumides ringi

liigutada; hoidke seadet selle teisaldamise ajal püstises asendis. Õhukonditsioneer tuleb asetada tasasele pinnale.

Kuna portatiivne õhukonditsioneer liigub ratastel, on lihtne selle asukohta muuta. Kui ruum muutub kuumaks, viite lihtsalt oma portatiivse õhukonditsioneeri sinna ja saate kiiresti alustada ruumi jahutamist. Õhukonditsioneeri tuleb käitada suletud ruumis, et selle toime oleks kõige tõhusam.

Sulgege kõik uksed, aknad ja muud ruumi viivad välisavad. Õhukonditsioneeri töhusus sõltub temperatuurist ja niiskustasemest.

ruumi jahutamist. Õhukonditsioneeri tuleb käitada suletud ruumis, et selle toime oleks kõige tõhusam.

Ruumis töötav õhukonditsioneer mõjutab vähe või ei mõjuta üldse õhu kuivatamist külgnevas suletud hoiuruumis nagu näiteks kapp, välja arvatud juhul, kui on piisav õhuringlus hoiuruumi sisse ja sealt välja. Portatiivne õhukonditsioneer suunab kuumuse seadmest välja ventilatsioonitoru kaudu läbi akna või väljalaskeklapi.

sõltub temperatuurist ja niiskustasemest.

1. Asetage õhukonditsioneer kohta, kus õhuvool läbi seadme esiosa ei ole takistatud.
2. Ruumis töötav õhukonditsioneer mõjutab vähe või ei mõjuta üldse õhu kuivatamist

külgnevas suletud hoiuruumis nagu näiteks kapp, välja arvatud juhul, kui on piisav õhuringlus hoiuruumi sisse ja sealt välja. Portatiivne õhukonditsioneer suunab kuumuse seadmest välja

ventilatsioonitoru kaudu läbi akna või väljalaskeklapi.

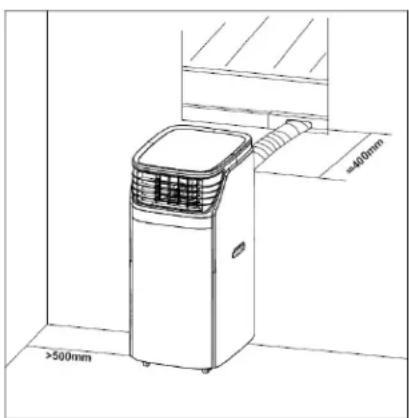

1. Pikendage väljalaskevoolikut kuni 400 mm võrra. Väljalaskevoolik peab olema paralleelne ning seda ei tohi üles ega alla painutada.
2. Õhukonditsioneeri ja lähima objekti vahel peab olema vähemalt 50 cm

vahemaa. Vt pilti.

1. Kui seade hakkab sulatama, kuvatakse LED-seadmel sümbol „DF“

1. Väljalaskevoolik
2. Aknaliitmik
3. Aknakomplekt
4. Tüübel
5. Patareid
6. Kaugjuhtimispult
7. Jaheda õhu väljalaskeava pistik (valikuline)

B

1. Toote pildid

C

1. Jaheda õhu väljalaskeava
2. Juhtpaneel
3. Ümmargune adapter (löpp)
4. Väljalaskevoolik
5. Parema külje käepide
6. Kuuma õhu väljalaskeava
7. Ülemine äravooluauk
8. Jaheda õhu sisselaskevõre
9. Vasaku poole käepide
10. Kuuma õhu sisselaskevõre
11. Alumine äravooluauk

D

1. Toote tagakülje pildid

E

1. Toote ülakülje pilt

F

1. TOITENUPP
2. FUNKTSIOON
3. TEMPERATUURI REGULEERIMISE KLAHV (ÜLES)
4. TEMPERATUURI REGULEERIMISE KLAHV (ALLA)
5. L.E.D. KUVA
6. KIIRUS
7. PROGRAMMEERITAV TAIMER
8. UNNEJÄÄMISE JUHTIMISE FUNKTSIOON
9. KIIKUMINE
10. ALARM

G

1. Pilt õhuvõre eemaldamisest

H

1. Filtrisõela puhastuse skemaatiline joonis

1. POWER——Sisse-/väljalülitus
2. FUNC——Funktsiooni „MODE“ (Režiim) valija
3. TIMER——Tunniprogrammeerimine
4. AUTO——Automaatne ventilaatori kiirus
5. HI——Kiire ventilaatori kiirus
6. MID——Keskmine ventilaatori kiirus
7. LOW——Aeglane ventilaatori kiirus
8. SLEEP——Uneoperatsiooni valija
9. TEMP.——Temperatuurivalija
10. SWING——Kiikumine

J

1. Kaugjuhtimispuldi elektromagnetiline seade. Kasutage ainult 2xAAA 1,5V patareisid.

K

1. Keerake väljalaskevoolik vooliku liitmikusse

L

1. Sissejuhatus väljatõmbetoru paigaldamisse

M

1. Aknaliuguri komplekti paigaldamine

N

1. Sisestage aknakomplekti tüübel

O

1. Pilt vee väljalaskeavast

TÖÖREŽIIMIDE FUNKTSIOONID JA PAIGALDUSKIRJELDUSED

A. Tarvikud

Pärast lahtipakkimist kontrollige, kas ülaltoodud tarvikud on lisatud, ja kontrollige nende eesmärke käesoleva juhendi paigalduse sissejuhatuses. Jaheda õhu väljalaskeava pistik on valikuline.

B. Mobiilne konditsioneer

J. Kaugjuhtimispuldi välimus ja funktsioon. Märkused. -Ärge kukutage kaugjuhtimispulti. - Ärge asetage kaugjuhtimispulti otsese päikesevalguse kätte.

M. Operatsiooni tutvustus

1) Leidke koht, kus on elektritoide lähedal. 2) Paigaldage väljalaskevoolik ja reguleerige akna asendit hästi. 3) Ühendage äravooluvoolik korralikult (ainult küttega mudeli kasutamisel); 4) Sisestage toitejuhe maandatud AC220~240V/50Hz pistikupessa; 5) Konditsioneeri sisselülitamiseks vajutage nuppu POWER (Toide).

K. ja L. Sissejuhatus väljalaskevooliku paigaldamine

A) Ajutine paigaldamine

1. Keerake väljalaskevoolik vooliku liitmikuga õhukonditsioneeri tagaosa väljundi külge
2. Pange väljalaskevooliku teine ots aknalauale.

N. Akna liugurkomplekti paigaldamine Akna liugurkomplekti paigaldamise viis on enamasti "horisontaalne" ja "vertikaalne". Nagu näidatud joonistel 5 ja 5a, kontrollige enne paigaldamist akna min. ja maks. suurust.

1. Paigaldage aknakomplekt aknale;
2. Reguleerige akna liugurkomplekti pikkust vastavalt akna laiusele või kõrgusele ja kinnitage see kinnititega;
3. Sisestage akna konnektori voolik aknakomplekti avasse.

O. Siseveepaagi täitumise häirefunktsioon Konditsioneeri siseveepaagil on üks veetaseme ohutuse lüliti, mis kontrollib veetaset. Kui veetase saavutab eeldatava kõrguse, süttib täitumise märgutuli. (kui paak on vett täis, eemaldage kummikork seadme allosas ja laske kogu vesi välja.)

H. Hoolduse selgituste deklaratsioon:

On väga oluline, et filtrit puhastataks regulaarselt; vastasel juhul võib õhukonditsioneeri võimsus väheneda ja seade isegi tõsiselt kahjustuda.

1) Enne puhastamist ühendage seade kindlasti lahti igast elektritoitepistikust; 2) Ärge kasutage seadme puhastamiseks bensiini ega muid kemikaale; 3) Ärge peske seadet otse; 4) Kui konditsioneer on vigastatud, võtke ühendust edasimüüja või remonditöökojaga.

1. Õhufilter

-Kui õhufilter ummistub tolmu/mustusega, tuleb õhufiltrit puhastada üks kord iga kahe nädala järel.

-Demonteerimine

Avage õhu sisselaskevõre ja eemaldage õhufilter.

-Puhastamine

Puhastage õhufilter leiges neutraalse pesuainega vees (40 °C) ja kuivatage see varjulises kohas.

-Paigaldamine

Õhufiltri asetamisel sisselaskevõresse asendage komponendid vastavalt varasemale paigutusele.

1. Puhastage konditsioneeri pinda neutraalse pesuaine ja märja lapiga ning seejärel pühkige see kuiva lapiga üle.

E. Enne kasutamist

Kontrollige, kas väljalaskevoolik on õigesti paigaldatud. Hoiatused jahutamiseks ja niiskuse eemaldamiseks: - Jahutus- ja niiskuseemaldusfunktsioonide kasutamisel jätke iga sisselülitamise (nupp POWER) vahele vähemalt 3 minutit.

-Toide vastab nõuetele.

-Pistikupesa on vahelduvvooluga kasutamiseks.

-Ärge jagage ühte pistikupesa teiste seadmetega.

-Elektritoide

AC 220-240 V, 50 Hz

Kui see on lahti ühendatud: kõik klahvid ja märgutuled ei ole nähtavad. Kui see on ühendatud: toitenupu ja ajastusnupu märgutuli on töötamisel poole peal.

1. TOITENUPP

Vajutage, et lülitada seade „ON“ (Sisse) või „OFF“ (Välja).

2. FUNKTSIOON

Vajutage seda klahvi, et valida jahutamine, õhukuivati või ventilaator.

Jahutamisfunktsiooni ajal: see klahv suurendab eelseadistatud temperatuuri 1 °C võrra iga kord, kui seda vajutatakse, ja maksimaalne temperatuur on 30 °C.

Ajastuse funktsiooni ajal: ajastuse aja suurendamine. See klahv pikendab aega 1 tunni võrra iga kord, kui seda vajutatakse, ja tsükkel pikeneb.

Jahutamisfunktsiooni ajal: see klahv langetab eelseadistatud temperatuuri 1 °C võrra iga kord, kui seda vajutatakse, ja alampiir on 17 °C.

Ajastuse funktsiooni ajal: ajastuse aja vähendamine. See klahv vähendab aega 1 tunni võrra iga kord, kui seda vajutatakse, ja tsükkel lüheneb.

5. L.E.D. KUVA

Kuval näidatakse praegust temperatuuri- või taimerisätet. Kui sätestatud temperatuuri või taimerit reguleeritakse, kuvatakse uus säte, mille järel naaseb kuva praeguse määratud temperatuuri näitamisele.

※ Ekraani kasutatakse ka veakoodide kuvamiseks, kui esineb viga, vt TÖRKEKOODID.

6. KIIRUS

Jahutus: vajutage, et valida kas LOW

KTSIOONID JA PAIGALDUSKIRJELDUSED

(Aeglane), MEDIUM (Keskmine), HIGH (Kiire) või AUTO (Automaatne) ventilaatori kiirus. Kui valitud on „AUTO“ (Automaatne), valitakse automaatselt „HIGH“ (Kiire), „MEDIUM“ (Keskmine) või „LOW“ (Aeglane), vastavalt seadistustemperatuuri ja ümbritseva õhu temperatuuri vahele. Ümbritsev temperatuur - temperatuuri seadistamine > 4 °C: masina ventilaatori kiirus on suur.

2 °C ≤ ümbritsev temperatuur - temperatuuri seadistamine ≤ 4 °C: masina ventilaatori kiirus on keskmine. 0 °C ≤ ümbritsev temperatuur - temperatuuri seadistamine ≤ 2 °C: masina ventilaatori kiirus on väike. Ventilaator: vajutage, et valida kas LOW (Aeglane), MEDIUM (Keskmine), HIGH (Kiire) või AUTO ventilaatori kiirus.

Märkus. Niiskuse eemaldamise funktsioonis on see klahv inaktiivne, kuna seade on määratletud töötama väikese kiirusega niiskuse eemaldamise režiimis.

7. PROGRAMMEERITAV TAIMER

Programmeeritava taimeri sisse-/väljalülitusklahv. SISSELÜLITAMISE TAIMER: Sisselülitamise taimeri abil lülitatakse seade automaatselt sisse pärast määratud aja möödumist.

1) Soovitud aja määramiseks vajutage ooteolekus klahvi „TIMER“ (Taimer). 2) Kui määratud tund on lõppenud, lülitub seade automaatselt sisse. 3) Vajutage klahvi „POWER“ (Toide) enne ajalõppu, sätestatud aeg tühistatakse ja seade lülitub sisse. 4) Taimeri seadistamise ajal saate määrata funktsiooni ja ventilaatori kiiruse. VÄLJALÜLITAMISE TAIMER: Väljalülituse taimerit kasutatakse seadme automaatseks väljalülitamiseks pärast seadistusaja möödumist. 1) Soovitud aja määramiseks vajutage töötamisolekus klahvi „TIMER“ (Taimer). 2) Kui määratud tund on lõppenud, lülitub seade automaatselt välja. 3) Vajutage klahvi „POWER“ (Toide) enne ajalõppu, sätestatud aeg tühistatakse ja

seade lülitub välja.

8. UNNEJÄÄMISE JUHTIMISE FUNKTSIOON

1) Vajutage jahutusrežiimis nuppu „SLEEP“ (Uni), et määrata temperatuur. See suurendab temperatuuri 1° võrra ühe tunni pärast ja kõige rohkem tõuseb temperatuur 2° võrra 2 tunni pärast. 2) Vajutage uuesti klahvi SLEEP (Uni), et säte tühistada.

9. KIIKUMINE

Vajutage seda klahvi, et kiigutada õhuväljalaske labasid, ja see peatub, kui seda klahvi uuesti vajutatakse.

10. ALARM (Alarm)

Kui veepaak on täis, kuvatakse ekraanil „E4“. Töö jätkamiseks eemaldage kõigepealt äravooluvooliku kummikork, et vesi välja voolaks. Hoiatus E4 kaob pärast tühjendamist ja seejärel saate seadme taaskäivitada, vajutades toitenuppu.

Hooldus

Puhastage seadet pehme niiske lapiga. Ärge kasutage lahusteid ega tugevaid puhastusvahendeid, sest see võib kahjustada seadme pinda.

Teenus

Kui konditsioneer vajab hooldust, peate esmalt pöörduma kohaliku edasimüüja poole. Ostutõend on nõutav kõigi garantiinõuete puhul.

Säilitamisjuhised

Hoiundamine hooaja lõpus

1) Keerake äravoolukate ära ja tõmmake kork välja, et kondensaatveest täielikult tühjendada. 2) Hoidke seadet töötavana ventilaatori režiimis pool päeva, et kuivatada seade seestpoolt täielikult ja vältida hallituse teket. 3) Lülitage seade välja, tõmmake pistik välja, seejärel mähkige toitejuhe ümber juhtme kerimise tugiposti, sisestage pistik seadme tagapaneeli universaalsesse kinnitusavasse, paigaldage veekork ja

äravoolukate.

4) Eemaldage soojuse väljalaskevooliku komplekt, puhastage see ja hoidke seda korralikult. 5) Pakkige konditsioneer korralikult pehmesse kilekotti ja asetage see kuiva kohta sobivatesse tolmuvabadesse tingimustesse ning hoidke seadet lastele kättesaamatus kohas. 6) Võtke kaugjuhtimispuldist patareid välja ja hoidke seda korralikult. Märkus.

Veenduge, et seadet hoitakse kuivas kohas. Kõik seadme tarvikud peavad olema

korralikult koos hoitud ja kaitstud. Toitejuhtme hoidik ja universaalne pistikupesa võivad toitejuhet hästi kaitsta. Intelligentne, keskkonnasõbralik ja energiasäästlik iseaurustuva jahutussüsteemiga.

24-tunnine taimerifunktsioon, unikaalne sisse/välja meeldetuletusmuusika.

3,5-minutilise viivitusega taaskäivitus, mis kaitseb kompressorit, ja teised mitmesugused kaitsefunktsioonid.

Probleem PÖHJUS KUIDAS PARANDADA?
Seade ei käivitu. Toitevoolu rike.	Veepaak on täis ja selle ikoon põleb.Ümbritseva öhu temperatuur liiga madal või kõrge.Toatemperatuur on madalam kui seadistatud temperatuur jahutusrežiimil või kõrgem kui seadistatud temperatuur kütterežiimil.	Ühendage seade toimivasse pistikupessa ja lülitage sisse.Tühjendage seadmesse kogunenud vesi.Seda seadet on soovitatav kasutada vahemikus 8-35 °C.Muutke temperatuuriseadistust.
Halb jahutustulemus. Otsese päikesevalguse olemasolu.Uksed ja aknad on avatud, ruumis on palju inimesi või teisi soojusallikaid.Määrdunud filter.Öhu sissetõmbe- või väljapuhkeava on ummistunud.		Tõmmake aknakardin ette.Sulgege uks ja aken, eemaldage muud soojusallikad.Puhastage või asendage filtrivõrk.Eemaldage ummistus.
Vali müratase.	Seade on asetatud ebaühtlasele pinnale.	Asetage seade tasasele ja kindlale pinnale (see võib müra vähendada).
Kompressor ei tööta.	Ülekuumenemiskaitse käivitumine.	Oodake, kuni temperatuur alaneb, seade käivitub automaatselt uuesti.
Kaugjuhtimispult ei tööta.	Liiga pikk vahemaa.Kaugjuhtimispult ei ole suunatud seadme signaali vastuvõtjale.Patareid on tühjad.	Viige kaugjuhtimispult öhukonditsioneeri lähedale ja veenduge, et see on suunatud signaali vastuvõtjale.Vahetage patareid.
Kui teil tekib öhukuivati kasutamisel probleeme, lugege järgmist veaotsingu peatükki. Kui ükski allpool toodud juhistest ei tööta, põörduge toote parandamiseks jaemüüja poole.

Veakoodid PÕHJUS KUIDAS PARANDADA?
E1 kood	Elektrilühis nii temperatuurianduril kui ka PCB-I Võtke ühendust elektrikuga
E2 kood	Elektrilühis temperatuurianduri vasktorus ja PCB juhtmestikus Võtke ühendust elektrikuga
E4 kood	Näita, et veepaak on täis või esineb halb kontakt toitepistikuga	Kasutaja peab välja tömbama kummist korgi, mis asub seadme allosas, et vesi ära voolaks. Või kontrollige, kas toitepistik sobitub hästi

Garantii

2-aastane tarbijagarantii tootmisvigade korral. Pange tähele, et garantii kehtib ainult kviitungi esitamisel. Garantii kehtib ainult juhul, kui toodet kasutatakse käesolevas juhendis esitatud juhiste ja turvahoiatuste kohaselt. Garantii ei kata kahjustusi, mis on põhjustatud toote väärast käitlemisest.

TÄHELEPANU! 2-aastane garantii kehtib ainult tarbijate puhul, mitte seadme kaubanduslikul eesmärgil kasutamise korral.

TÄHELEPANU!

Registreeruge aadressil www.warranty-woods.com ja lugege, kuidas saada pikendatud garantiid. Rohkem teavet leiate kodulehelt www.woods.se.

Soovituslikud tingimused kasutamiseks

Parim töökeskkonna temperatuur jahutamiseks on 17-35 °C. Kaitsme parameeter: 5ET või SMT, 3,15 A, 250 Vac.

TEHNILISED ANDMED	Palermo 18K	Palermo 22K
Jahutusvõimsus	5,3 KW	6,5 KW
Energiatarve	2,030 KW	2,500 KW
Öhuvoof:	850 m3/h	900 m3/h
Energiaklass	A	A
Öhu kuivatamine	90 L/24 h	120 L/24 h
Temperatuuriseaded	17-30 °C	17-30 °C
Töötemperatuur	16-31 °C	16-31 °C
Energiatõhusustegur (EER)	2,6	2,6
Külmaalne	R290/264g	R290/369g
Müratase	65dB	65dB
Kaal	51 kg/57 kg	52 kg/58 kg
Mõõtmed (mm), P x L x K	540 x 695 x 1140	540 x 695 x 1140

* Tootja võib teha tehnilisi muudatusi ja täiustusi. Kõik väärtused on ligikaudsed ning võivad varieeruda olenevalt välistest teguritest, nagu temperatuur, ventilatsioon ja niiskus.

*Kasutatud patareisid ei tohi visata olmejäätmete hulka, sest need võivad sisaldada mürgiseid aineid ja raskemetalle, mis võivad olla kahjulikud keskkonnale ning inimeste tervisele. Tagastage tühjad patareid sobivasse ringlussevõtukohta.

*See märgistus näitab, et seda toodet ei tohi kogu ELis visata muude olmejäätmete hulka. Et vältida kontrollimata jäätmete kõrvaldamisest tekkida võivat kahju keskkonnale või inimeste tervisele, suunake see vastutustundlikult ümbertöötlemisse, et edendada oluliste ressursside säästvat taaskasutamist. Seadme tagastamiseks meile kasutage tagastamis- ja kogumissüsteeme või võtke ühendust jaemüüjaga, kellelt toode osteti. Neil on võimalik suunata toode keskkonnaohutult taaskasutusse.
