KASUTUSJUHEND MDK26 Wood's

Tuleohtlik materjal. Antud seade sisaldab R290 propaani, tuleohtlikku külmaainet. Külmaaine R290 vastab Euroopa keskkonnaalastele direktiividele. See seade sisaldab umbkaudu 70 g/75 g külmaainet R290. Ärge torgake läbi ega põletage. Muude kvalifitseeritud töötajate abi eeldav hooldus ja remont tuleb läbi viia tuleohtlike külmaainete spetsialistide järelevalve all.

Vt kasutusjuhendit.

Vt tehnilist juhendit

Vt kasutusjuhendit.

OHUTUSALANE TEAVE

Enne seadme paigaldamist ja kasutamist lugege komplektis olev juhend hoolikalt läbi. Tootja ei ole vastutav, kui vale paigaldus ja kasutus toob kaasa kehavigastusi ning kahjusid. Hoidke kasutusjuhend tulevikus kasutamiseks alati seadme juures.

Kehavigastuste või püsiva tervisekahjustuse oht. Antud seadet võivad kasutada 8-aastased ja vanemad lapsed ning väiksemate füüsiliste,

sensoorsete või vaimsete võimetega isikud või vastavate kogemusteta ja teadmisteta isikud, kui nad teevad seda järelevalve all või neile on õpetatud seadme ohutut kasutamist ning nad mõistavad seonduvaid ohtusid. Ärge laske lastel seadmega mängida.

Alla 3-aastased lapsed tuleb hoida seadmest eemal, välja arvatud pideva järelevalve puhul. Hoidke köiki pakendusdetaile lastele kättesaamatult. Lapsed ei tohi ilma järelevalveta seadet puhastada ja hooldada.

Üldine ohutus

Antud seade on möeldud kasutamiseks majapidamistes ja sellistes kohtades nagu keldrid, vundamendivahed, töötajate kööginurgad poodides, kontorites ning muudes töökohtades. Andmeplaat paikneb õhukuivati veepaagi taga. Vältige ventilatsiooniavade blokeerimist.

Ärge kasutage sulatuse kiirendamiseks mehaanilisi võtteid või muid meetodeid, mis pole tootja poolt soovitatud. Seadet ei tohi hoiustada ruumis, kus on pidevalt töötavad tuleallikad (nt lahtine tuli, töötav gaasiseade või töötav elektriline küttekeha). Ärge torgake läbi ega põletage. Võtke arvesse, et külmutusagensid võivad olla lõhnatud. Ärge piserdage seadet puhastamiseks veega ega kasutage auru. Puhastage seadet niiske lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge

kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid. Kui elektritoitejuhe on kahjustatud, peab selle ohu vältimiseks vahetama tootja, tootja volitatud teeninduskeskus või sarnase kvalifikatsiooniga isikud.

Antud seadet võib paigaldada ainult kvalifitseeritud isik. Eemaldage kõik pakendusdetailid. Ärge paigaldage ega kasutage kahjustatud seadet. Seade tuleb paigaldada ja seda kasutada ning hoiustada ruumis, mille pindala on suurem kui 4 m². Järgige seadmega komplektis olevat paigaldusjuhendit. Olge seadme liigutamisel alati ettevaatlik, kuna see on raske. Kandke alati kaitsekindaid.

Kindlustage, et öhk pääseks seadme ümber liikuma. Oodake enne seadme elektritoitega ühendamist vähemalt 4 tundi. See võimaldab ölil tagasi kompressorisse voolata. Ärge paigaldage seadet radiaatorite või muude küttekehade lähedusse. Ärge paigaldage seadet otsese päikesevalguse kätte. See seade on möeldud ainult siseruumides kasutamiseks. Veenduge, et seade on asetatud stabiilsele ja tasasele pinnale. Kui pind ei ole stabiilne, on oht seadme ebastabiilsuse tekkeks, mis põhjustab liigset vibratsiooni ja vee eraldumist.

Elektriühendus

HOIATUS

Tulekahju ja elektrilöögi oht. Seade tuleb ühendada maandusega pistikupessa. Kindlustage, et elektritoide vastaks andmeplaadil toodud elektriandmetele. Kui mitte, võtke ühendust elektrikuga. Kasutage alati õigesti paigaldatud elektrilöögikindlat pistikupesa. Ärge kasutage jaoturadaptereid ja pikendusjuhtmeid. Kindlustage, et te ei kahjustaks elektrilisi komponente (nt elektritoitepistik, elektritoitekaabel). Elektriliste komponentede vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga. Elektritoitejuhe peab jääma elektritoitepistikust madalamale. Ühendage elektritoitepistik pistikupessa alles paigalduse lõpus. Kindlustage, et pärast paigaldamist oleks võimalik elektritoitepistikule ligi pääseda. Ärge tõmmake seadme vooluvõrgust lahti ühendamiseks elektritoitekaablist. Tõmmake alati elektritoitepistikust.

Kasutus

HOIATUS

Kehavigastuste, põletuste, elektrilöögi või tulekahju oht. Ärge muutke seadme tehnilisi omadusi.

Olge ettevaatlik, et mitte kahjustada külmutusagensi torustikku. See sisaldab propaani (R290), looduslikku gaasi, millele rakenduvad ranged keskkonnanõuded. See gaas on kergestisüttiv.

Kui külmutusagensi torustik saab vigastada, kindlustage, et ruumis ei oleks lahtist tuld ega süüteallikaid. Öhutage ruumi. Ärge pange seadme lähedale ega selle peale kergestisüttivaid tooteid ega esemeid, mis on kergestisüttivate vedelikega koos.

Kasutuselt körvaldamine

HOIATUS

Kehavigastuste oht. Ühendage seade vooluvõrgust lahti. Eemaldage elektritoitekaabel ja kõrvaldage see kasutuselt. Antud seadme külmutusagensisüsteem on osoonisõbralik. Võtke ühendust vastava kohaliku asutusega, et saada teavet selle kohta, kuidas seade nõuetekohaselt kasutuselt kõrvaldada. Ärge kahjustage jahutusseadme osa, mis paikneb soojusvaheti lähedal. Veenduge alati, et seadet hoitaks puhtana. Ärge katke seadet kinni.

TEHNILISED ANDMED

	MDK21 MDK26
Ruumi max pindala 70 m	^2	120 m^2
Öhuvool 1. režiimil 132 m3/h 134 m		^3/h
Öhuvool 2. režiimil 170 m3/h 174 m		^3/h
Tootlikkus 30 °C ja 80% suhtelise öhuniiskuse juures	20 l / 24 h 25 l / 24 h
Võimsus temperatuuril 30 °C ja 80% suhtelise öhuniiskuse juures	275 W 320 W
Paagi maht 4 liitrit 4 liitrit
Külmaaine R290 (70g) R290 (75g)
Pinge	230 V	230 V
Sagedus	50 Hz	50 Hz
Voolutugevus	1,25 A	1,4 A
IP-kood	IPX1	IPX1
Mõõtmed (mm), P x L x K	346x242x596	346x242x596

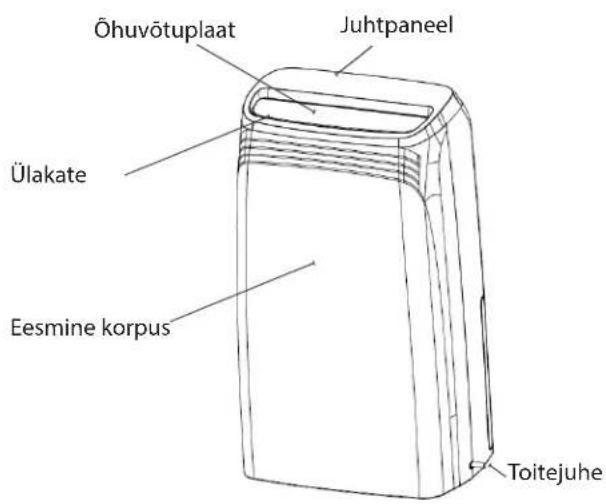

Öhuvõtuplaat Juhtpaneel Ülakate Eesmine korpus Toitejuhe

* Tootja võib teha tehnilisi muudatusi ja täiustusi. Kõik väärtused on ligikaudsed ning võivad varieeruda olenevalt välistest teguritest, nagu temperatuur, tuuletõmme ja niiskus.

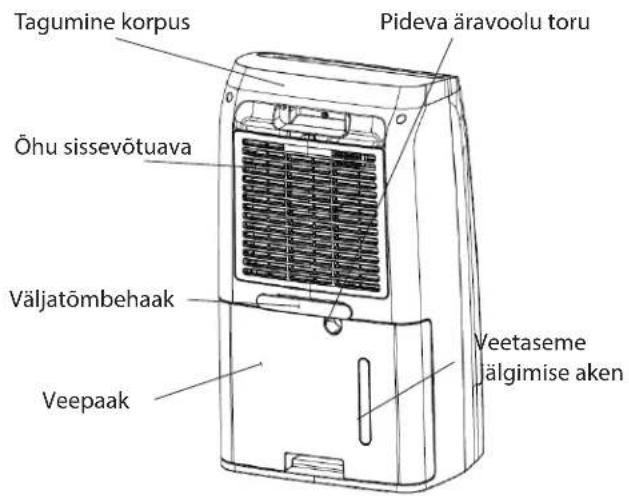

Tagumine korpus Pideva äravoolu toru Öhu sissevõtuava Väljatõmbehaak Veepaak Veetaseme jälgimise aken

Probleem PÖHJUS Lahendus
Öhukuivati ei tööta	Toide pole ühendatud— Kontrollige, et öhukuivati oleks ühendatud elektrivõrku ja kaitsmed ei oleks läbi põlenud.— Kontrollige, kas veepaak on tühi ja õigesti kuivatisse asetatud.
Seade ei kogu niiskust – Veepaak on täis,— Veepaak ei ole õigesti tagasi asetatud.— Öhufilter on ummistunud.Temperatuur või suhteline öhuniiskus ruumis, kus seade töötab, on liiga madal.	– Eemaldage paagist vesi.– Paigaldage veepaak õigesse asendisse.– Puhastage öhufilter.—Kontrollige, kas öhuvool saab hölpsalt läbiti ringelda. Esivõre ja tagumine öhufilter peavad olerna puhtad ja öhukuivati peab assetsema vähemalt 20–30 cm kaugusel seinast.— Kontrollige, et jahutusradiaatorile ei oleks tekkinud paksu jääkihti.
Seade töötab, kuid vähendab suhtelist öhuniiskust ebapiisavalt.	– Ruum on liiga suur.– Niiskusallikaid on liiga palju.– Liiga tugev tuuletõmme.

Kui ükski ülaltoodud lahendus ei toimi, võtke ühendust lähima edasimüüjaga, et leppida kokku öhukuivati kontrollimine ja võimalik remont.

kuiva-

MAAILMA JUHTIVAD ÖHUKUIVATID WOOD'S

Ettevõtte Wood's õhukuivatid on juba palju aastaid tunnustatud turuliidrid. Need õhukuivatid sobivad kasutamiseks ka kõige karmimates tingimustes, kus nende niiskuskogumise jõudlus on suur isegi madala temperatuuriga ruumis. Need toimivad tõhusalt niisketes ruumides, näiteks keldris, garaažis või suvilas. Vähese energiakuluga efektiivselt töötavad õhukuivatid on suurepärased abivahendid pesu, pööningute, ujulate ja pesuruumide kuivatamisel. Need on tõhusad ja madala energiatarbega. Riided peavad õhukuivati kasutamise korral kauem vastu.

Niiskuse kogus, mille öhukuivati ruumi öhust kokku kogub, söltub ruumi temperatuurist, niiskustasemest ja seadme asukohast. Ka välised ilmastikutingimused vöivad öhukuivati töö kvaliteeti möjutada. Külma ilmaga absoluutne öhuniiskus langeb, mistõttu väheneb ka öhukuivati poolt öhust kogutava vee hulk. (Suhteline öhuniiskus vöib olla endiselt körge.) Öhukuivati sobib kasutamiseks ruumides temperatuuril +5 kuni +35 °C.

Wood'si õhukuivatid töötavad ohutult. Need on ette nähtud pikaaegseks püsivaks kasutuseks.

LIIGNIISKUSE OHT

Kui õhus leiduv veeaur puutub kokku külma pinnaga, nagu külm aken või sein, muutub see kondensaadiks. Kui veeaur jahtub, tekib kondensaat ja moodustuvad veetilgad. Kui õhus on palju niiskust, muutub õhk rõskeks ja võib tekkida hallitus, mis kahjustab hooneid ja mööblit. Selline keskkond võib põhjustada isegi elanikele terviseprobleeme. Niiskes keskkonnas levivad hästi ka lestad ja ämblikud. Suure jõudlusega õhukuivati loob hea ja tervisliku niiskustaseme. Parima tõhususe saavutamiseks tuleks hoida kuivatata ruumi uksed ja aknad suletuna. Öhukuivati kõrvaldab ebameeldiva niiskuslõhna, kuivatab puitu ja märjaks saanud spordirõivaid ning varustust.

Öhukuivatit võib kasutada keldrites, pesuruumides, garaažides, poolkeldrites, vagunelamutes, suvilates ja laevades. Kui kasutate seadet jahedas keskkonnas, lugege läbi juhendis järgnevalt toodud soovitused.

ÕHUKUIVATI PAIGUTUS

Wood'si õhukuivatit on lihtne ruumis ümber paigutada. Teil on vaja vaid 220/240 V elektripesa, ent pidage silmas järgmist.

• Öhukuivatit ei tohi asetada radiaatori ega muu kütteseadme körvale, sest see võib seadme tööjõudlust vähendada.
• Kütke ruumi nii, et selle temperatuur oleks vähemalt +5 °C.
• Et öhuvool oleks maksimaalne, peab öhukuivati asetserna vähemalt 20–30 cm kaugusel seinast ja muudest takistustest.
• Ôhukuivati ideaalne asukoht on keset tuba/ruumi.

TÄHELEPANU! Kui kasutate

õhukuivatit duširuumis või vannitoas, peab seade olema paigale kinnitatud. Seadet tuleb kontrollida ja kasutada vannitoa elektrialaste nõuete järgi.

ÕHUKUIVATI KASUTAMINE

Öhukuivati horisontaalselt transportimisel võib öli voolata kompressorist välja, suletud torustikku. Sellisel juhul tuleb lasta õhukuivatil enne kasutamist mõne tunni seista. On väga oluline, et öli voolaks tagasi kompressorisse, vastasel juhul võib õhukuivati saada tõsiselt kahjustada.

1. Kontrollige, kas veepaak on õigesti paigaldatud.
2. Ühendage öhukuivati maandatud elektritoiteallikasse.
3. Valige ventilaatori kiirus.
4. Valige niiskuse juhtseadist kasutades soovitud niiskustase. Vt niiskuse juhtseadist puudutavat osa.

STÄHELEPANU! Pärast öhukuivati väljalülitamist kulub öhukuivati taaskäivitamiseks 5 minutit. Selle aja jooksul on sisseehitatud automaatsed funktsioonid välja lülitatud.

PAAK ON TÄIS

Kui ujuk jõuab teatud tasemele, reageerib õhukuivati sellele ja lülitub automaatselt välja, et vältida vee paagist välja voolamist.

Kui olete veepaagi tühjendanud ja paigaldate selle õhukuivatisse tagasi:

- Lükake veepaak sisse, kuni see on paigas.

NIISKUSE JUHTSEADIS

Ettevõtte Wood's õhukuivatitel on sisse ehitatud niiskuse juhtseadis, mis seatakse soovitud niiskustasemele. Juhtseadis registreerib hetke niiskustaseme ning tagab õhukuivati automaatse sisse- ja väljalülitamise.

TÄHELEPANU! Keskkonna suhtelise öhuniiskuse taset saab mõöta ettevõtte Wood's hügromeetriga ja mugavaim niiskustase jääb vahemikku 50% kuni 60%.

AUTOMAATNE VÄLJALÜLITUS

Kui veepaak saab täis, lülitub öhukuivati automaatselt välja.

Öhukuivati esiosas süttib punane märgutuli, mis annab märku, millal peab veepaaki tühjendama.

1. Femaldage õhukuivati elektripistik toitepesast.
2. Valage vesi paagist välja.
3. Asetage tühi veepaak tagasi.
4. Ühendage öhukuivati elektritoiteallikaga.

ÖHUFILTER

Öhukuivati tagaosas olev öhufilter kaitseb jahutusradiaatorit tolmu eest. Tähtis on, et filter oleks alati puhas ja öhuvool saaks vabalt läbi seadme liikuda. Vajaduse korral tuleb filtrit puhastada.

AUTOMAATSULATUS

Ettevõtte Wood's õhukuivatisse on sisse ehitatud juhtseade, mis sulatab vajaduse korral automaatselt jahutusradiaatori. Juhtseade lülitab kompressori välja, mistõttu radiaatori jahutus lülitub välja. Ventilaator jätkab õhu suunamist läbi kuivati ja võimaldab jääl ära sulada, vesi aga voolab paaki. Sulatussüsteem võimaldab õhukuivatil töötada isegi +5 °C juures.

VENTILAATOR

Ventilaator paneb öhu läbi kuivati ringlema. Niiske öhk tömmatakse seadme tagaosa kaudu sisse, kust see jõuab jahutusradiaatori ja aurustini ning seejärel puhutakse kuiv ja soe öhk öhukuivati ülaosa kaudu välja. Ettevõtte Wood's öhukuivatitel on kaks ventilaatorkiiruse režiimi.

• Režiim 2 loob tugeva õhuvoolu

ja kuivatab ruumi maksimaalse kiirusega.

- Režiim 1 loob aeglasema õhuvoolu, tänu millele seade töötab vaiksemalt ja väiksema kuivatusjõudlusega.

HOOLDUS JA PUHASTUS

Wood'si õhukuivati suure kuivatusjõudluse säilimiseks tuleb filtrit puhastada.

-- Jahutusradiaatorit on köige parem puhastada sooja vee ja lapiga - olge ettevaatlik.
- Ventilaatorimootor on püsimäärdega ja hooldusvaba.

TÄHELEPANU! Enne öhukuivati puhastamist tömmake alati elektripistik toitepesast välja.

NÄPUNÄITEID

• Et ruumi temperatuur ei langeks alla +5 °C, kasutage ruumis soojendit.
• Maksimaalse kuivatustootlikkuse saavutamiseks soovitame vähendada öuest ja külgnevatest ruumidest tulevat öhuwoolu – sulgege toas uksed ja ventilaatorid.
• Asetage seade keset tuba.
• Tõstke kiiremaks kuivatamiseks temperatuuri
  (soojem ôhk mahutab rohkem veeauru).
• Kasutage jäätumisvastast vahendit, kui temperatuur langeb alla +5 °C.
• Kuivatustootlikkus on suurem sügisel/suvel, sest välisõhk on soe ja niiske. (Absoluutne õhuniiskus on tavaliselt körgem.)

KUI ÖHUKUIVATI VAJAB REMONTI

Kui ōhukuivatit on vaja remontida,

pöörduge esmalt müüja poole. Garantii kehtib vaid ostudokumentide esitamisel korral.

GARANTII

2-aastane tootmisdefektide garantii. Võtke arvesse, et garantii kehtib ainult ostutšeki olemasolul.

TÄHELEPANU! Saate 3-aastase garantii! Registreeruge aadressil warranty-woods.com. Rohkem teavet leiate veebisaidilt www.woods.se.

Soovituslikud tingimused kasutamiseks

Temp. MDK +5 °C kuni +35 °C Suhtelise öhuniiskuse tase: 30% kuni 90% Soovituslik suhtelise öhuniiskuse tase: ligikaudu 50% suhteline öhuniiskus

OLULINE! – Wood'si öhukuivatid tuleb ühendada maandusega toiteallikaga. Elektritoiteallikas peab olema 220–240 V, 50 Hz

1 On/Off (Sisse/Välja): lülitage toide sisse/välja

2 Speed (Kiirus): vajutage nuppu, et seadistada öhuvoolu kiirus.

3 Dry clothes (Kuivad riided): vajutage nuppu, et seadistada kuivade riiete režiim.

4 Humidity set (Seadistage niiskustase): vajutage nuppu, et seadistada operatsioonide niiskusevahemikud.

5 Timer (Taimer): seadistage väljalülitamise aeg

6 Swing (Kiigerežiim): vajutage nupule, et lülitada kiigerežiim sisse/välja.

7 Night Mode children lock (Öörežiim, lastelukk): vajutades nupule, lülitub öörežiimile. Hoidke nuppu 3 sekundit pidevalt all, et lülitada klahvistiku lukustusfunktsiooni sisse/välja.

KLAHVISTIKU KASUTAMINE

1. Kui kasutaja ühendab seadme vooluvõrku, on seade ooterežiimis.

Sisse: vajutage nupule ⏻ On/Off.

Seade töötab, köik puutetundlike klahvide tuled põlevad. Öhuvõtuplaat avaneb.

Välja: seadme väljalülitamiseks vajutage jälle ON/OFF" nuppu.

2 Kiirus – vajutage nuppu „SPEED“ („Kiirus“), et valida, kas ventilaator töötab kõrgel kiirusel või madalal kiirusel.

3 Kuivad riided – seade töötab kõrgeimal kiirusel, et kuivatada riideid kiiremini. Niiskuse säte pole selles režiimis saadaval. Pane tähele: kui seade tuvastab ≤40%RH lülitub kompressor automaatselt välja, kuid ventilaator töötab edasi täiskiirusel. Kui seade mõõdab ≥45%RH alustab kompressor tööd.

4 Niiskuse seadistus – saab seadistada niiskustaset: 50%-55%-60%-65%-70%-Co-40%-45% – Ainult öhukuivatamise režiimil on võimalik määrata niiskustaset. Pane tähele: kui niiskusprotsent jõuab soovitud tasemeni lõpetavad nii kompressor kui ka ventilaator tunniks ajaks töötamise. Tunni aja pärast alustab ventilaator tööd 3 minutiks, et tekitada öhuvoog. Kui ümbritsev niiskustase on kõrgem, kui soovitud niiskusprosent, alustab seade niiskuse kogumist. Kui niiskustase on madalam lõpetab ventilaator töö jälle tunniks ajaks.

5 Faimer – kui seade on sisse lülitatud, vajutage taimeril 1H / 2H / 4H / 8H, et seadistada tööaeg; taimeri sümbol kuvatakse LCD-ekraanil.

6 Kiigerežiim – vajutage nupule, et lülitada kiigerežiimi sisse/välja.

7 Öörežiim (lastelukk) – nupule vajutamine käivitab öörežiimi. Hoidke nuppu 3 sekundit pidevalt all, et lülitada klahvistiku lukustusfunktsiooni sisse/välja.

VEEPAAK ON TÄIS

Kui paak on täis, lülitub seade automaatselt välja ja häresignaal kölab 10 korda. Seni põleb märgutuli „Veepaak on täis”.

AUTOMAATSULATUS:

kui masin töötab madalal temperatuuril, vöib aurusti pind külmuda. Jahutussüsteemi kaitsmiseks on seade varustatud automaatse jääsulatusfunktsiooniga.

Pane tähele: kompressor alustab tööd 5 minuti pärast. (Vaata kompressori kaitsefunktsiooni).

KOMPRESSORI KAISEFUNKTSIOON

Seade on varustatud kompressori kaitsefunktsiooniga, mis tähendab, et kompressoril on 5 minutine ooteaeg seadme sisse- ja välja lülitamisel.

KOMPRESSORI KAITSEFUNKTSIOON

Käesolev seade on varustatud kompressori kaitsefunktsiooniga – see tähendab, et kompressor hakkab tööle 5 minutit peale käivitamist (pärast väljalülitamist ja uuesti käivitamist).

SEADME MÄLU

Öhukuivati võtab aluseks eelmised seadistused, kui seade on ühendatud elektrisüsteemiga.

Kui õhukuivati on välja lülitatud ja ei ole ühendatud elektrisüsteemiga, töötab seade vaikeseadistuste järgi.

AUTOMAATNE RESTART PEALE ELEKTRIKATKESTUST.

Peale elektrikatkestust lülitud seade automaatselt sisse ja jätkab tööd eelmiste seadistuste järgi.

PIDEV ÄRAVOOL

Komplektis on 15 mm äravoolutoru. Paigaldage äravoolutoru äravooluavasse ja juhtige voolik sobivasse äravoolurajatisse. Siis ei kogu veepaak vett. Nii saab seade töötada pidevalt ega lülitu täis saanud veepaagi töttu välja. Pideva äravoolu korral tuleb äravoolutoru asetada pörandale. Äravoolutorul ei tohi olla murtud ega ülessuunatud kohti; muidu vöib juhtuda, et äravool ei ole sujuv.

R290

Märk us: kesk konna kaitse ja körvalda mine

• Tartbijatel on seadustik kohustus nõuetekohaseit kõrvalda da elektroonikaseadmed, lambid ja patareid nende kasutusea lõppedes.

- Nield saa b tasuta tagastada avalkiesse kogumispunktidesse või edasimügjatele.

- isikuandmete kustutamise eest vastuta b tarbila.

• Valgustikud ja patareid, mida saab ohutult e emailada ja mis ei ole pūsivalt paigaldatud, tuleb e einevalt e emailada e raidi

kôrvalidamíseks.

- Riklikud öigusaktid reguleerivad seadusekohse se körvaldamise öksilkasu.

- Lätsikrilipsutatud prügikastiga märgistus tähistabi elektroönikaseadmeid ja akusid, mida ei tohi nende kasutusea lõppedes kõrvaldada iainu rärinkõtirmetena
