KASUTUSJUHEND GG5A10WFFM GORENJE

Täname Teid usalduse ja seadme soetamise eest.

See detailne kasutusjuhend on koostatud, et muuta selle seadme kasutamine lihtsamaks. Juhised võimaldavad teil õppida oma seadet kasutama võimalikult kiirelt.

Kontrollige, et olete saanud mittevigastatud seadme. Kui leiate transpordivigastusi, palun võtke koheselt ühendust seadme müüja või piirkondliku laoga, kust seade tarniti.

Need juhised kehtivad ainult seadmele prinditud asukoha maal. Kui sellel PUUDUB maa sümbol, siis palun vaadake tehnilistest juhistest, kuidas häälestada seadet vastavalt teie asukoha maale.

Seadet tohib ühendada vaid vastavalt eeskirjadele ja kasutada vaid öhutatavates ruumides. Lugege juhiseid enne seadme ühendamist või kasutamist.

Üksikasjalikumate juhiste ja näpunäidete saamiseks külastage aadressi http://www.gorenje.com või skannige andmeplaadil olevat QR-koodi.

Järgmiseid sümboleid kasutatakse kogu juhendis ja nendel on järgnev tähendus:

TEAVE!

Informatsioon, soovitus, nipp või nõuanne

HOIATUS!

Hoiatus – üldine oht

On tähtis, et te kasutusjuhendi hoolikalt läbi loeksite.

Seadet ei tohi kasutada alla 8 aastased lapsed või füüsiliste, sensoorsete või vaimsete puuetega isikud või isikud, kellel puuduvad vajalikud teadmised või oskused seadme kasutamiseks, välja arvatud juhul kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelvalve all või juhendamisel ning nad mõistavad seadme kasutamisega seotud ohtusid. Ärge lubage lastel seadmega märgida. Lapsed ei tohi seadet puhastada ilma järelvalveta.

HOIATUS: Seade ja selle mõned osad võivad kasutamisel muutuda väga kuumaks. Olge ettevaatlik, et te ei puutuks vastu ahju kütteelemente. Alla 8 aastaseid lapsi tuleb hoida eemal või pideva järelvalve all.

HOIATUS: Seadme ligipääsetavad osad muutuvad kasutamisel väga tuliseks. Väikesed lapsed tuleb hoida ahjust eemal.

HOIATUS: Tuleoht: ärge hoidke erinevaid esemeid keedualadel.

ETTEVAATUST: Toiduvalmistamise protsessi ja lühiajalise toiduvalmistamise protsessi tuleb pidevalt jälgida.

HOIATUS: Öli või rasvaga järelvalveta praadimine pliidil on ohtlik ja võib põhjustada tuleohtu. ÄRGE kunagi kasutage leegi kustutamiseks vett, vaid lülitage seade välja ja katke leek näiteks kaane või tuletekiga.

HOIATUS: Enne lambi vahetamist kontrollige, et ahi on vooluvõrgust eemaldatud, et hoida ära võimaliku elektrilööki.

Seadet ei tohi paigaldada dekoratiivse ukse taha ülekuumenemise vältimiseks.

Ärge kasutage ahjuukse klaasi puhastamiseks tugevaid abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid, kuna need võivad pinda kriimustada, mis võib põhjustada klaasi purunemist.

Ärge kasutage aurpuhasteid või aerosoole seadme puhastamiseks, kuna need võivad põhjustada elektrilööki.

Seade pole ettenähtud töötama väliste taimerite või eraldi kaugjuhtimissüsteemide järgi.

HOIATUS: Kasutage ainult pliidiplaadi tootja poolt väljatöötatud kaitseid või tootjapoolsetes instruktsioonides osutatud kaitseid, mis sobivad selle seadmega kasutamiseks. Ebasobivate kaitsete kasutamine võib põhjustada õnnetusi.

Seade on ette nähtud paigaldamiseks otse põrandale, ilma lisatugede või soklita.

Hoolitsege, et kaan on puhas ja sellel pole enne ülestõstmist vedelikupritsmeid. Seda tohib sulgeda vaid siis, kui keedualad on täielikult maha jahtunud.

ETTEVAATUST: See seade on ettenähtud ainult toidu valmistamiseks. Seda ei tohi kasutada muudel eesmärkidel, näiteks ruumi kütmiseks.

Seadet tohib vooluvõrku ühendada vaid volitatud hooldustehnik või ekspert. Klambrid (ühenduskaabli asemel) peavad olema kaitstud klambrikattega (vt lisatarvikud). Seadme omavoliline või mitteprofessionaalne remont või põhjustada tõsiseid vigastusi ja seadme kahjustumist.

Kui toitejuhe on vigastatud, tohib seda vahetada vaid tootja või volitatud hooldustehnik, et vältida võimalike õnnetusi.

Seadme omavoliline hooldus ja remont võib põhjustada plahvatusohtu, elektrilööki või lühist ja seoses sellega tekitada vigastusi ning seadme kahjustumist. Selliseid töid tohib teostada vaid volitatud hooldustehnik.

Enne seadme paigaldamist veenduge, et kohalik gaasi turustamise tingimused (gaasi tüüp ja rõhk) vastavad seadme seadistustele.

Seadme seadistused on märgitud imiandmeplaadile.

Seda seadet ei tohi ühendada suitsulõõri. See tuleb paigaldada ja ühendada vastavalt kehtivatele eeskirjadele. Erilist tähelepanu tuleb tuleb pöötata ruumi õhutamisele.

ETTEVAATUST: Gaasipliidi kasutamise tulemusena koguneb ruumi, kuhu see on paigaldatud, kuumust, niiskust ja põlemisjääke. Seetõttu on oluline köögi õhutamine, eriti just ajal kui seadet kasutatakse. Hoidke avatuna loomulikud ventilatsiooniavad või paigaldage mehaaniline ventileerimisseade (õhupuhasti).

Seadme pikaajalisel intensiivsel kasutamisel võib olla vajalik täiendav ventilatsioon, nt mehaanilise ventilatsiooni suurendamine, kui see on olemas, täiendav ventilatsioon, et viia põlemisproduktid ohutult välja (välisõhku), tagades samas ruumi õhuvahetust täiendava ventilatsiooni näol. Enne lisaventilatsiooni paigaldamist konsulteerige spetsialistiga.

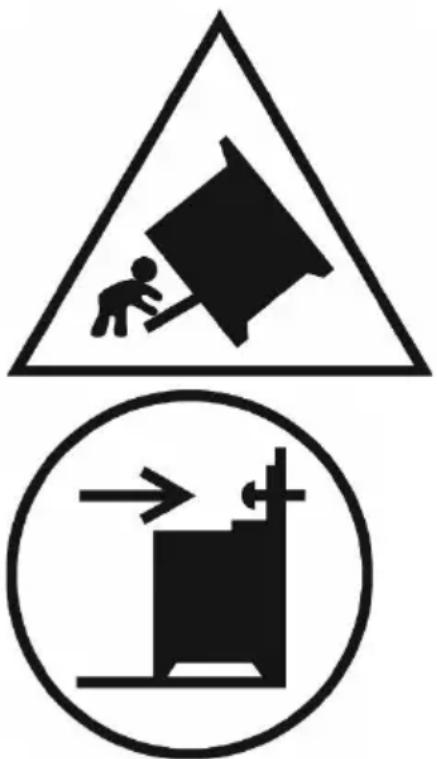

ETTEVAATUST: kallutamisvõimalus.

HOIATUS: Seadme ümberkukkumise vältimiseks, peavad olema paigaldatud stabilisaatorid. Järgige paigaldusjuhiseid.

See seade kuulub klassi 1 ja 2/1. Seade võib mõlemalt küljelt toetuda vastu külgnevaid kappe, kui need paiknevad ühtlases reas. Kui ühel küljel paikneb seadmest kõrgem köögikapp, peab jääma selle ja seadme vahele vähemalt 10 cm. Teisele poole võib sellisel juhul paigaldada vaid sama kõrgusega kapi.

Pöörake tähelepanu põleti osade õigele paigaldamisele.

Ärge paigutage seadet võimsate soojusallikate lähedale, nagu näiteks tahkekütteahjud, sest kõrge temperatuur nende lähedal võib seadet kahjustada.

Sulgege peasisselaskeventiil, kui te ei kavatse põleteid kasutada pikema perioodi vältel (nt enne puhkusele siirdumist).

Kui muude seadmete toitejuhtmed asuvad nii lähedal, et võivad jääda ahjuukse vahele, võivad need kahjustuda ja tekitada lühise. Seetõttu hoidke toitejuhtmed seadmest ohutus kauguses.

Kui te avastate vea gaasiseadmes ja märkate gaasilöhna ruumis:

• otsekohe sulgege gaasisisselaskeventiil või sulgege gaasiballoonikraan;
• kustutage köik avatud leegid küttekolletes ja kustutage mistahes tubakatooted;
• ärge lülitage ühtegi elektrilist seadet sisse ega välja (kaasaarvatud lambid);
• õhutage ruum täielikult – avage aknad;
• otsekohe teavitage hooldustöökoda või volitatud maagaasi edasimüüjat.

Ärge katke ahju seinasid alumiiniumpaberiga ja ärge asetage küpsetuspanne ega muid nõusid ahju põhja. Alumiiniumpaber tõkestab õhu liikumist ahjus, takistab toidu küpsemist ning kahjustab emailkatet.

Ahjuuks muutub töötamisel väga tuliseks. Lisakaitseks on paigaldatud kolmas klaas, see vähendab välispinna temperatuuri (ainult mönede mudelite ja grilliga varustatud mudelite puhul).

Suure koormuse all võivad ahjuuksehinged saada kahjustada. Ärge asetage raskeid panne/potte ahjuuksele ning ärge toetuga avatud ahjuuksele ahju puhastamise ajal. Ärge kunagi astuge ahjuuksele ja ärge lubage lastel sellele istuda.

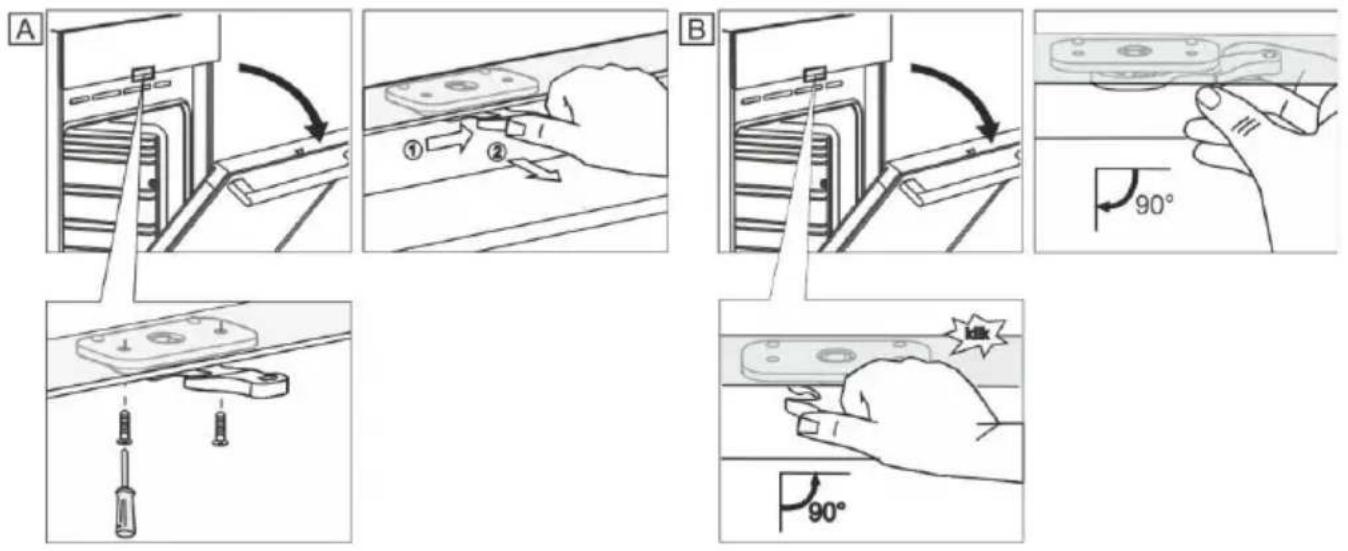

Eksisteerib on täiendav kaitsevahend, et vältida kokkupuudet ahjuuksega. See osa tuleb paigaldada siis, kui seal viibivad töenäoliselt väikesed lapsed.

Kontrollige, et te ei kataks kunagi kinni ventilatsiooniavasid ega tõkestaks õhu liikumist mingil muul viisil.

PANGE TÄHELE! Juhul kui pliidiplaat mõraneb:

• Otsekohe sulgege gaasi ligipääs põletitesse ja lülitage välja elektrilised kürreelemendid ning eemaldage seade vooluvõrgust.
• Ärge puudutage vastu seadme pinda.
• Ärge kasutage seadet.

ENNE SEADME ÜHENDAMIST

Enne seadme ühendamist lugege tähelepanelikult läbi kasutusjuhend. Valest ühendamisest või kasutamisest põhjustatud remont või rikked ei kuulu garantii alla.

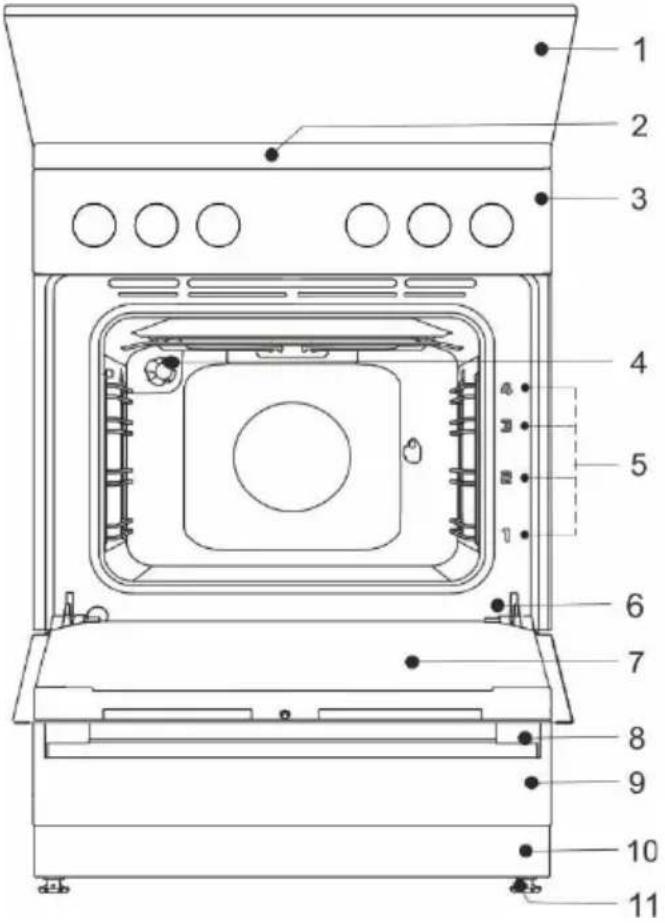

GAASIPLIIT

Seadme funktsioonid ja varustus sõltuvad mudelist.

1 Seadme kaas
2 Pliidiplaat
3 Juhtseade
4 Ukse lüliti
5 Valgustus
6 Küpsetustasandid
7 Andmesilt
8 Ahju uks
9 Ukse käepide
10 Sahtel/keerake alla
11 Sokkel

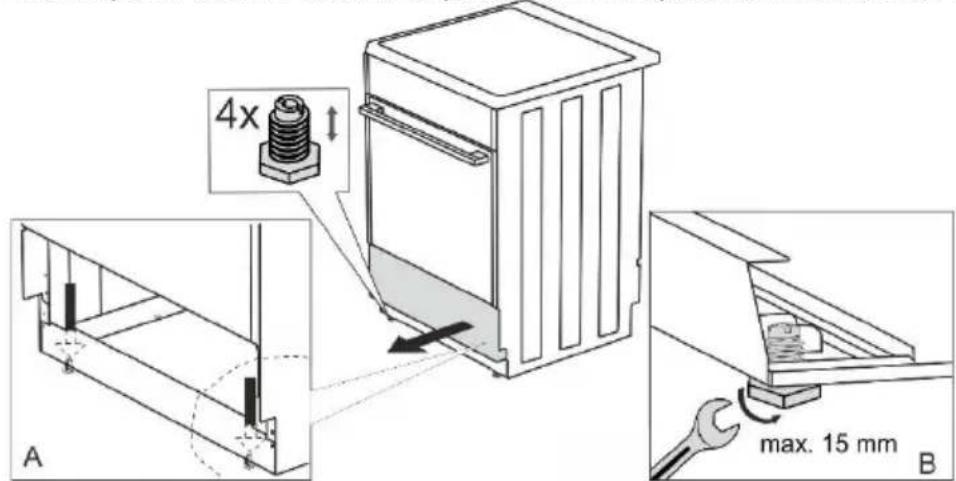

12 Regulaaritav jalg

Elektrilised parameetrid (olenevalt mudelist, vt seadme andmeplaati)

220-240V 1N\~; 50/60 Hz, 1x16A

Kaitseaste: IPX0

Sihtriik	Seadme kategooriad
EE	I2H, I3B/P, II2H3B/P

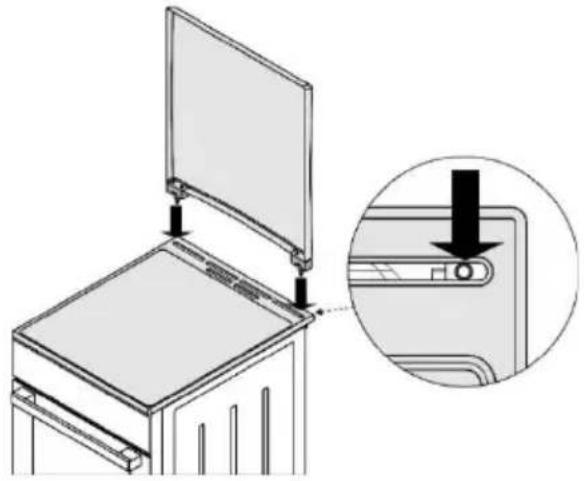

SEADME KAAS

Hoolitsege, et kaan on puhas ja sellel pole enne ülestöstmist vedelikupritsmeid. Seda tohib sulgeda vaid siis, kui keedualad on täielikult maha jahtunud. Sulgege köik põletid enne kaane sulgemist.

Ärge sulgege kaant põleti töötamise ajal!

Sulgege köik põletid enne kaane sulgemist.

SEADME SAHTEL

Ärge hoidke ahju sahtlis kergestisüttivaid, plahvatusohtlikke, lenduvaid või temperatuuritundlikke esemeid (nagu näiteks paberit, nõudepesulappe, kilekotte, puhastusaineid või lahusteid või aerosoole) Kuna need võivad ahju töötamise ajal süttida ja põhjustada tulekahju.

TRAATJUHIKUD

Traatjuhikud võimaldavad toitu küpsetada neljal tasandil.

Seadme kasutamine on ohutu juhikutega ja ilma.

TELESKOOPILISED VÄLJATÖMMATAVAD JUHIKUD

Teleskoopilised väljatõmmatavad juhikud saab paigaldada teisele, kolmandale ja neljandale tasandile. Teleskoopjuhikud võivad olla osaliselt või täielikult väljatõmmatavad.

RELJEEFSED JUHIKUD

Ahju seintes on stantsitud külgsooned neljal tasendil, kuhu saate asetada küpsetusresti ja pannid.

Seade ja mõned ligipääsetavad ahju osad muutuvad toiduvalmistamise käigus tuliseks. Kasutage pajakindaid.

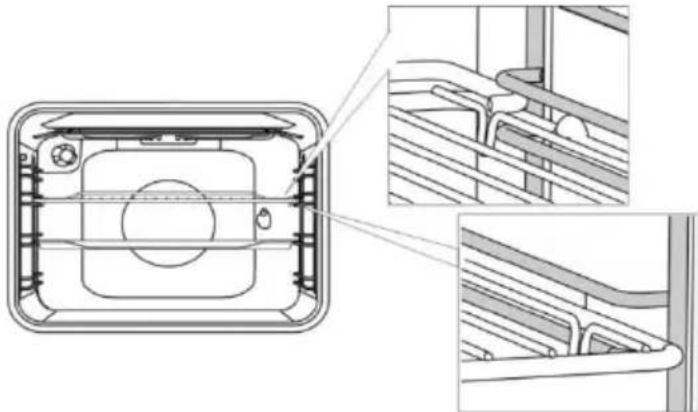

REST

Restile on paigaldatud turvariiv. Seetõttu kui soovite resti ahjust välja tõmmata, tõstke esmalt selle esiotsa veidi üles.

Rest ja küpsetuspann tuleb alati asetada süvendisse kahe traatprofiili vahel.

Teleskoopsete väljatõmmatavate juhikute puhul tömmake esmalt välja juhikud ühel tasandil ja asetage küpsetuspann sellele. Seejärel lükake need käega tagasi nii kaugele, kui need lähevad.

Sulgege ahjuuks alles peale teleskoopsete juhikute lõpuni ahju lükkamist.

Kui küpsetamistarvikud kuumenevad, siis võib nende kuju muutuda. See ei mõjuta nende toimivust ning jahtumisel omandavad nad algse kuju.

ENNE SEADME ESMAKORDSET KASUTAMIST

• Peale seadme kätte saamist, eemaldage ahjust köik osad, kaasaarvatud transpordilisad.
• Peske köik tarvikud sooja vee ja vähese nõudepesuainega. Ärge kasutage abrasiivseid pesuvahendeid.
• Ahju esmakordsel kuumutamisel võib eralduda iseloomulikku lõhna. Ōhutage ruum põhjalikult peale ahju esmakordset kasutamist.

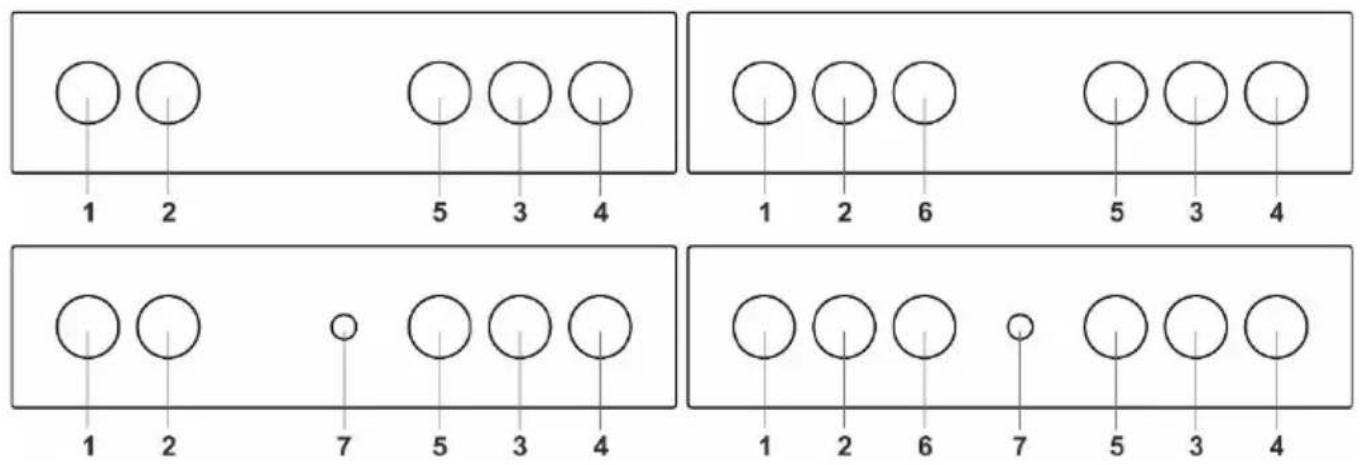

JUHTSEADE (sõltuvalt mudelist)

1. Keedualanupp ees vasakul
2. Keedualanupp taga vasakul
3. Keedualanupp taga parema
4. Keedualanupp ees paremal
5. Küpsetusviisi valikunupp
6. Ahju valgustuse nupp
7. Elektrilise süüte nupp

PLIIDIPLAAT

1 Keeduala taga vasakul
2 Keeduala taga paremal
3 Keeduala ees vasakul
4 Keeduala ees paremal

GAASIPÕLETID

• Toidu pruunistamiseks seadke põleti esmalt maksimaalsele võimsusele ja seejärel jätkake toiduvalmistamist minimaalsel võimsusel.
• Osadel mudelitul on põletid varustatud termoelektrilise turvaseadisega. Põleti leegi kustumisel (vee üle keemisel, tuuletõmbus jms), suletakse gaasi juurdevool automaatselt. Mistahes gaasi lekkimine ruumi on tõkestatud.
• Asetage alati gaasipõleti kaas korrektselt gaasikroonile. Hoolitsege, et põletikrooni avad poleks kunagi blokeeritud.

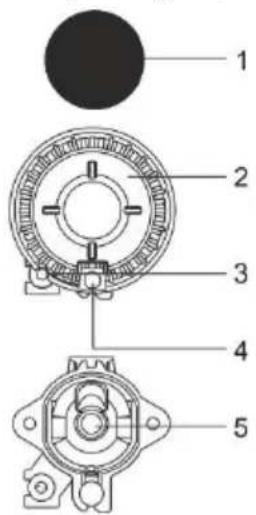

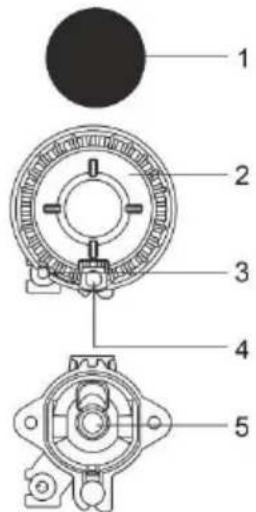

1 Põletikroonikate
2 Põletikroon koos põletikroonikatte toega
3 Termopaar (või termoelektriline ohutisseadis, ainult osadel mudelitel)
4 Süüteküünal
5 Otsik

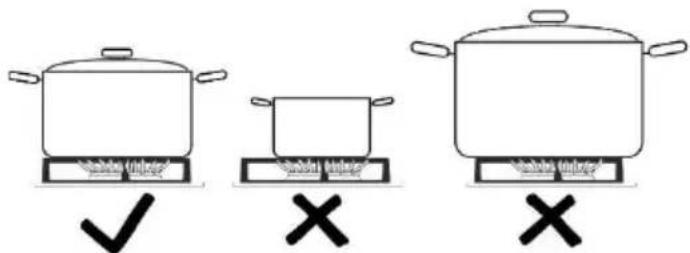

SOOVITUSED TOIDUNÕUDE VALIMISEKS

• Toidunõude õige valik võimaldab optimeerida toiduvalmistamise aega ja gaasikulu. Toidunõu põhja läbimõõt on sellest aspektist lähtudes kõige tähtsam.
• Kui pott või pann on liiga väike, ulatuvad leegid üle põhja servade ja võivad toidunõud kahjustada. Lisaks on gaasikulu suurem.
• Gaas vajab põlemiseks õhku. Kui pott või pann on liiga suur, ei piisa selle põhjal õhku ja põlemise efektiivsus väheneb.

Gaasiplaadi reduktor (ainult osadel mudelitel). Kasutage gaasiplaadi reduktorit, kui kasutate toiduvalmistamiseks põletist väiksema läbimõõduga toidunõud. Asetabe see abipõleti restile.

Põleti tüüp	Konteineri läbimõõt
Suur (3,0 kW)	220-260 mm
Tavaline (1,9 kW)	180-220 mm
Lisa (1,0 kW)	120-180 mm

SOOVITUSED ENERGIA SÄÄSTMISEKS

• Poti või panni põhja läbimõõt peavad vastama keeduala läbimõõdule. Kui pott või pann on liiga väikesed, läheb osa sogiusest kaotsi ning keeduala võib kahjustuda.
  • Kui toiduvalmistamise protsess lubab, kasutage kaant.
• Toidunõu suurus peab vastama valmistatava toidu kogusele. Kui kasutate väikese toidukoguse valmistamiseks suurt potti või panni, läheb osa energiast kaotsi.
• Kui toit vajab pikaaegset valmistamist, kasutage suruõhupotti.
• Juurvilju, kartuleid jms võib hautada vähese veega. Toit valmib suurepäraselt, kui pott on kaanega tihedalt kaetud. Peale yee keema hakkamist vähendage kuumuse taset nii, et sellest piisaks tasaseks keemiseks.

PÕLETITE SÜÜTAMINE JA KASUTAMINE

Toiduvalmistamise võimsused on tähistatud nuppudel suure ja väikese leegi sümbolitega. Keerake nupp üle suure leegi asendi (⚠) väikese leegi asendisse (⚠) ja tagasi. Töötamise vahemik on kahe leegi sümboli vahel. Seadistused (⚠) ja (●) vahel pole soovitatavad. Nendes asendites pole leek stabilne ja võib kustuda.

Põleti välja lülitamiseks keerake nuppu paremale, asendisse ( ).

Gaasipõleti süütamiseks vajutage vastavale nupule ja keerake see maksimaalse võimsuse asendisse. Elektriline süüteküünal tekitab sädeme ja gaas süttib põlema.

Süütamise kahe käega

Gaasipõleti süütamiseks vajutage vastavale nupule ja keerake nupp maksimaalse võimsuse asendisse. Vajutage süüteküünla nuppu. Elektriline süüteküünal tekitab sädeme ja gaas süttib põlema.

Elektriline süüde töötab ainult juhul, kui toitejuhe on ühendatud vooluvörku. Kui elektriline süüde ei tööta elektrikatkestuse või niiskete süüteküünalde töttu, saate siiski gaasipõleti süüdata tiku või välgumihkliga.

Peale süütamist hoidke nuppu alla vajutatuna veel umbes 5 sekundit, kuni leek muutub stabiilseks.

Kui gaasipõleti ei sütti 15 sekundi jooksul, sulgege see ja oodake vähemalt 1 minut. Seejärel korrake süütamisprotsessi. Kui gaasipõleti leek kustus (sõltumata põhjusest), siis sulgege põleti ja oodake 1 minut enne, kui püüate uuest süüdata.

Süüdake esmalt gaasipõleti ja seejärel asetage sellele kööginõu. Hoolitsege oma ohutuse eest – ärge kunagi kummarduge põleva põleti kohale süütamise või toiduvalmistamise ajal.

AHI (sõltuvalt mudelist)

KÜPSETUSSÜSTEEMI VALIMINE

Samuti saate töötamise ajal seadistusi muuta.

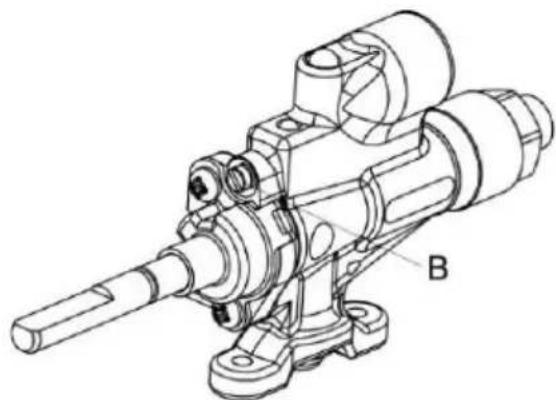

Ahjupõletisse suubuvat gaasitoru kontrollitakse ventiili või termoelektrilise leegikaitsega termostaadiga.

AHJUPÕLETI SÜÜTAMINE

Vajutage nupule ja keerake seda vasakule maksimaalse võimsuse asendisse. Samal ajal vajutage süütenupule või hoidke põlevat tikku ahju põleti ava juures, kuni gaas on süttinud põlema.

	VÕIMSUS
	max	min
KAITSTUD KRAAN
TERMOSTAAT	275°C	150°C

Süütamine ühe käega

Gaasipõleti süütamiseks vajutage vastavale nupule ja keerake see maksimaalse võimsuse asendisse. Elektriline süüteküünal tekitab sädeme ja gaas süttib põlema.

Süütamise kahe käega

Gaasipõleti süütamiseks vajutage vastavale nupule ja keerake nupp maksimaalse võimsuse asendisse. Vajutage süüteküünla nuppu. Elektriline süüteküunal tekitab sädeme ja gaas süttib põlema.

Peale süütamist hoidke nuppu alla vajutatuna veel umbes 5 sekundit, kuni leek muutub stabiilseks.

Ahju temperatuuri reguleeritakse termostaadi abil. Kohe peale süütamist töötab põleti maksimaalsel võimsusel, kuni on saavutatud määratud temperatuur. Seejärel vähendab termostaat automaatselt põleti võimsust, et hoida ahjus määratud temperatuuri. Temperatuuri reguleerimine toimib korrektselt vaid suletud uksega.

Kui põleti ei sütti 15 sekundi jooksul, siis sulgege see, avage ahjuuks ja oodake vähemalt 1 minut. Seejärel korrake süüteprotsessi.

AHJU KUUMUTAMINE GAASIKÜTTEL INFRAPUNA PÖLETIGA

Toitu kuumutatakse otse ahju laes oleva infrapuna (grilli) küttekeha abil. Seda kasutatakse grillimiseks. Vajutage nupule ja keerake seda paremale asendisse ▼▼▼▼. Samal ajal vajutage süütenupule või hoidke põlevat tikku ahju põleti ava juures, kuni gaas on süttinud põlema.

Peale süütamist hoidke nuppu alla vajutatuna veel umbes 5 sekundit, kuni leek muutub stabiilseks.

Töötamise ajal ei kontrollita infrapuna küttekeha temperatuuri ja see töötab täisvõimsusel.

Grillipõleti süütamisel peab olema uks avatud. 2 minuti pärast sulgege uks. Grilliga küpsetamine jätkub suletud uksega.

AHJU KUUMUTAMINE ELEKTRILISE INFRAPUNA KÜTTEKEHAGA

Toitu kuumutatakse otse ahju laes oleva infrapuna (grilli) küttekeha abil. Seda kasutatakse grillimiseks. See režiim sobib eriti väiksemate steikide, vorstide, kotlettide jms grillimiseks. Seda võib samuti kasutada kana vardas grillimiseks. Vajutage ja keerake nuppu. Grillimine toimub umbes temperatuur 240°C juures. Kui see temperatuur on saavutatud, lülitub küttekeha välja ja see aktiveeritakse taas, kui temperatuur langeb alla 240°C.

KÜPSETAMISPROTSESSI KÄIVITAMINE

Valige küpsetusviis ja seejärel lülitage see tööle.

AHJU VÄLJA LÜLITAMINE

Keerake KÜPSETUSVIISI VALIKU NUPP asendisse ●.

KÜPSETUSVIISIDE KIRJELDUS

• Tühja ahju kuumutamine kulutab palju energiat. Seega on kasulik küpsetada järjestiku erinevaid küpsetisi ja pitsasid, sellega säästate palju energiat, kuna ahi on juba kuum.
• Kasutage tumedaid silikoon- või emailkattega küpsetuspanne ja vorme, kuna need juhivad hästi soojust.
• Enne pärgamentpaberi kasutamist veenduge, et see peab vastu kõrgetele temperatuuridele.
• Toidu valmistamisel tekib ahjus palju auru, mis väljub seadmest selle taga oleva korstna kaudu. Aur võib kondenseeruda ahju uksel või kaanel (olenevalt mudelist). Tegemist on tavalise nähtusega, mis ei mõjuta kuidagi seadme toimimist. Kui olete toiduvalmistamise lõpetanud, pühkige üleliigne kondenseerunud vesi lapiga ära.
• Lülitage ahi välja umbes 10 minutit enne küpsetusprotsessi löppu, et säästa energiat, kasutades ära akumuleerunud soojust.
• Ärge jahutage toitu suletud uksega ahjus, et väldite kondensatsiooni (niiskuse) teket.

Ärge asetage sügavat küpsetuspanni esimesele tasandile. SÜGAVAT KÜPSETUSPANNI kasutatakse liha ja niiskete küpsetiste küpsetamiseks. Seda vöib kasutada ka rasvakogumisalusena.

Küpsetamiseks kasutage ainult ühte tasandit ja kasutage heledaid küpsetuspanne või vorme. Tumedavärvilised küpsetuspannid või vormid neelavad ahju põletist liigselt kuumust. Asetage küpsetusvormid alati restile. Kui kasutate tarnitud küpsetuspanni, eemaldage rest ahjust. Küpsetusaeg on lühem, kui ahi on eelkuumutatud.

LIHA KÜPSETAMINE

Kasutage emaileeritud, karastatud klaasist, savist või malmist panni või vormi. Roostevabast terasest pannid ei sobi, kuna need peegeldavad tugevasti soojust tagasi. Liha kõrbemise vältimiseks hoolitsege, et pannil oleks piisavalt vedeliku. Keerake liha küpsetamise ajal ringi. Praad jääb mahlasem, kui te selle kinni katate.

GRILLIMINE GAASIKÜTTEL VÖI ELEKTRILISE INFRAPUNA KÜTTEKEHAGA

Eelkuumutage infrapuna (grilli) küttekeha viis minutit.

Jälgige pidevalt küpsetusprotsessi. Körgel temperatuuril vöib toit kiiresti körbeda.

Grillimine sobib kröbedate ja madalarasvasusega vorstikeste, liha- ja kalalõikude (steigid, eskalopid, lõhesteigid või fileed jne) küpsetamiseks või leiva röstimiseks.

Kui grillite otse restil, siis määrige rest öliga liha kinni jäämise vältimiseks ja asetage rest kolmandale tasandile. Asetage rasvakogumispann esimesele või teisele tasandile.

Kui grillite küpsetuspannil, siis hoolitsege, et sellel oleks piisavalt vedelikku kinnikörbemise vältimiseks. Keerake liha küpsetamise ajal ringi. Grillige suletud uksega.

Peale grillimist puhastage ahi, tarvikud ja riistad.

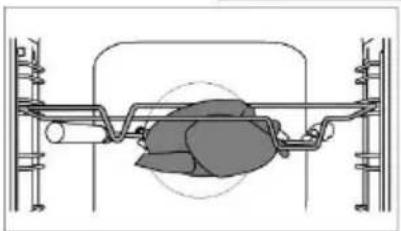

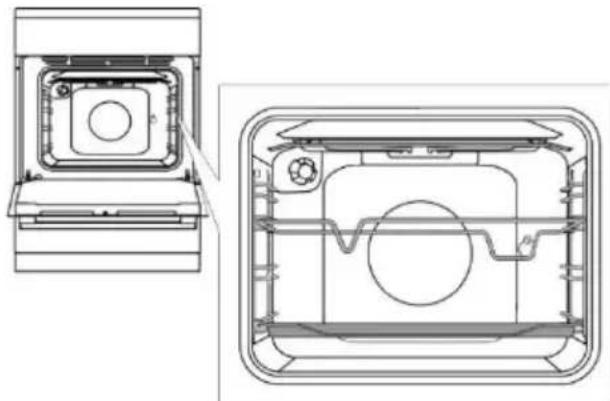

Lihavardaga küpsetamine (sõltuvalt mudelist)

Pange vardatugi alt kolmandasse vahesse ja tühi küpsetusplaat rasva kogumiseks alumisse vahesse.

Torgake liha vardasse ja pingutage kruvid.

Asetage varda käepide esimesele toele ja lükake varda ots paremal ahju tagaseinas olevasse avasse (ava on kaitstud pööratava kattega).

Eemaldage varda käepide ja sulgege ahju uks.

Lülitage tööle ahi, valige küpsetusviisiks elektriline grill ja küpsetusvarras.

Et lülitada küpsetusvarras tööle koos grillipõletuga, lülitage sisse ahjuvalgustus.

Grillimine toimub ainult suletud ahju uksega. Ärge kasutage grilli asendis 4.

Enne puhastamist eemaldage seade kindlasti vooluvõrgust ja oodake, kuni see on maha jahtunud.

Lapsed ei tohi ilma järelvalveta seadet puhastada.

Alumiiniumviimistlus (gaasi põleti)

Kasutage alumiiniumist pindade puhastamiseks vedelaid mitte-abrasiivseid puhastusaineid, mis on ette nähtud sellise pinna puhastamiseks. Kandke aine niiskele lapile ja puhastage pinnad. Seejärel loputage pinnad puhta veega. Ärge kandke puhastusainet otse alumiiniumviimistlusele. Ärge kasutage abrasiivseid puhasteid või käsnasid.

Alumiiniumkattega pinnale ei tohi kanda ahjupuhastusaineid, kuna nii võite tekitada püsivaid ja nähtavaaid tusi.

Roostevaba terasleht korpuse esiküljel (sõltuvalt mudelist)

Puhastage seda panda ainult leebe ainega (seebiveega) ja pehme käsnaga, mis ei kriimusta viimistlust. Ärge kasutage abrasiivseid puhastusaineid või lahusteid sisaldavaid puhastusaineid, kuna need võivad kahjustada viimistlust.

Lakitud pinnad ja plastikosad (sõltuvalt mudelist)

Ärge puhastage nuppusid, ukse käepidemeid, kleebiseid ja nimiandmeplaati abrasiivsete puhastusainetega või materjalidega, alkoholi sisaldavate ainetega või alkoholiga. Pühkige plekkide tekkimisel need otsekohe ära niiske pehme lapiga, et vältida pinna kahjustamist. Samuti võite kasutada puhastamiseks aineid ja vahendeid, mis on toodetud spetsiaalselt nimetatud pindade puhastamiseks.

Kasutage puhastamiseks niisket käsna koos puhastusainega. Rasvased plekid saate eemaldada sooje vee ja spetsiaalse emailpindade puhastusvahendiga. Ärge kunagi kasutage emailpindade puhastamiseks abrasiivseid vahendeid, kuna need tekitavad kõrvaldamatuid vigastusi pinnale.

Klaaspinnad

Ärge kasutage tugevatoimelisi abrasiivseid puhastusvahendeid või teravaid metallkaabitsaid ahju ukse puhastamiseks, kuna need kriimustavad pinda ja põhjustavad klaasi purunemist. Kasutage klaaspindade puhastamiseks klaasi, peeglite ja akende puhastusaineid.

TEAVE!

Ärge kunagi kasutage tugeva toimega või abrasiivseid puhastusvahendeid.

GAASI PÕLETI

Tugesid, pliidiplaadi pinda ja põleti osasid võib puhastada kuuma veega, lisades sellele veidi pesuvahendit. Ärge peske neid nõudepesumasinas. Termoelemendi ja süüteküünla puhastamiseks kasutage pehmet harja. Korrektseks toimimiseks peavad need osad olema täiesti puhtad. Puhastage põletikroon ja kate. Kontrollige, et põletiavad põletikroonil poleks ummistunud ega muul viisil blokeeritud. Peale puhastamist, kuivatage hoolikalt köik osad ja asetage need korrektselt oma kohale tagasi. Iga viltu asetatud osa muudab süütamise keerulisemaks.

Põletikate on kaetud musta emailiga. Kõrgete temperatuuride mõjul võib see muuta värvi. Värvimuutused ei mõjuta siiski põleti toimimist.

AHI

Puhastage ahju seinad niiske käsna ja puhastusainega. Ahju seintele põlenud plekkide eemaldamiseks kasutage spetsiaalset emailpindade puhastusainet. Peale puhastamist pühkige ahi kuivaks. Puhastage ahju ainult siis, kui see on täielikult jahtunud. Ärge kunagi kasutage abrasiivseid lahusteid, kuna need kriimustavad emailpinda. Puhastage ahju tarvikud niiske käsna ja puhastusainega. Samuti võite kasutada spetsiaalseid lahusteid tugevate plekkide eemaldamiseks.

AQUA CLEAN FUNKTSIOONI KASUTAMINE AHJU PUHASTAMISEKS

Süüdake gaas ahjus ja keerake küpsetusviisi valiku nupp asendisse AQUA CLEAN. Valage 0,6 l vett küpsetuspannile ja asetage see köige alumisele tasandile). 30 minuti pärast on toidujäägid pehmenenud ahju emailkattega seintel ja neid on lihtne niiske lapiga ära pühkida.

Kasutage Aqua Clean funktsiooni alles peale ahju täielikku jahtumist.

LISAPÕHJAPANEELI PUHASTAMINE

Laske ahju põhjaosal täielikult jahtuda.

Keerake välja kruvid ahju esiosas, töstke üles ahju põhjaplaat ja tömmake see välja.

Puhastage see mitte-abrasiivsete puhastusainete ja –vahenditega. Loputage hästi hoolikalt jooksva vee all, et e ei jääks puhastusvahendi jääke. Seejärel pühkige see kuivaks.

Tagasi panemisel jälgige, et paneeli tagumine osa asetuks ahju põhjas olevatesse avadesse.

Kui põhjatükk pole korrektselt oma kohale fikseeritud, võib see mõjutada küpsetusprotsessi kvaliteeti.

VÄLJATÖMMATAVATE TELESKOOPJUHIKUTE EEMALDAMINE JA PUHASTAMINE

Kasutage juhikute puhastamiseks ainult tavapäraseid puhastusaineid.

Hoidke juhikuid alt poolt ja tömmake neid ahju keskosa poole.

Eemaldage need ülaosas olevatest avadest.

Ärge peske väljatõmmatavaid juhikuid nõudepesumasinas.

LAMBI VAHETAMINE

Lambipirn on kulumaterjal ja seetõttu ei kuulu garantii alla. Enne lambipirni vahetamist võtke ahjust välja pannid, rest ja juhikud.

Eemaldage seade vooluvõrgust!

Eemaldage pirnikate ja tömmake või keerake pirn välja. Halogeenlamp: G9, 230 V, 25 W. (tavaline pirn E14, 230 V, 25 W - sõltuvalt mudelist).

Kasutage kaitset põletuste eest hoidumiseks.

MUGAV UKSE SULGEMINE (sõltuvalt mudelist)

Pliidid on varustatud uute turvaliste uksehingedega MUGAVUS. Need spetsiaalsed hinged garanteerivad väga vaikse ja örna ukse sulgumise.

Kui ukse sulgemiseks kasutatakse liigselt jõudu, siis süsteemi efektiivsus väheneb või kahjustatakse a turvasüsteemi.

UKSE LUKK (sõltuvalt mudelist)

Ukse sulgumisel läheb lukusti automaatselt algasendisse.

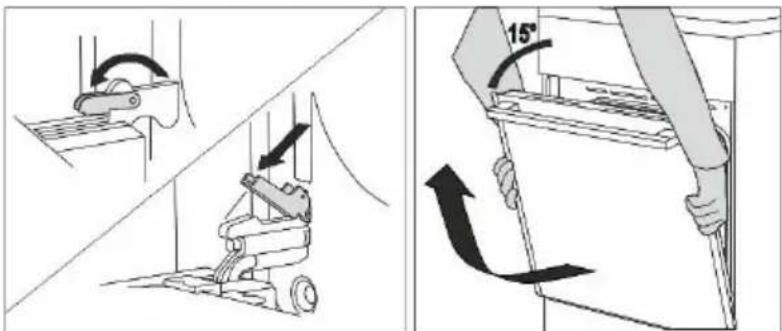

AHJUUKSE EEMALDAMINE JA TAASPAIGALDAMINE (sõltuvalt mudelist)

• Avage ahjuuks (lõpuni välja).
• Pöörake uksehingede klappe (tavapärasel sulgemisel). MUGAVA pehme sulgumissüsteemiga keerake klappe 90°.
• Sulgege aeglaselt ahjuuks, kuni klapid sobituvad uksel olevate hingede küljetugedega. 15° nurga all (vaadates suletud asendis uksest), sulgege ettevaatlikult uks jatömmake see välja seadme mölemast hingest.

Enne ukse tagasi asetamist, kontrollige alati, et hingede klambrid haakuksid ukse küljetugedega. Ukse järsku sulgemist takistab hingega ühendatud tugav verdu. Klapi vabastamine kahjustab ust ja võib tekitada vigastusi.

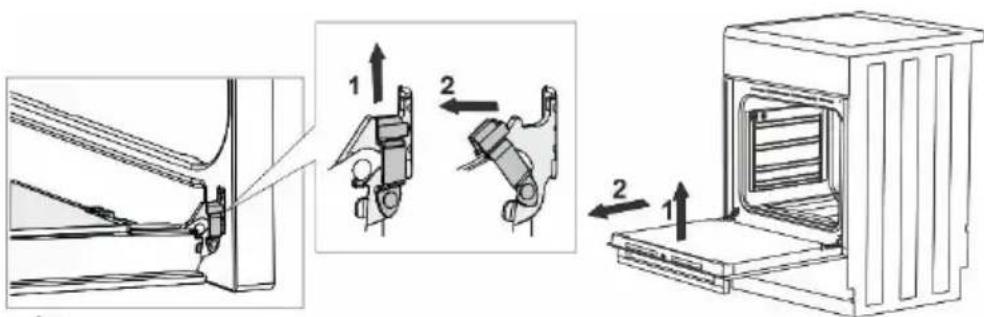

AHJUUKSE EEMALDAMINE JA TAASPAIGALDAMINE (sõltuvalt mudelist)

• Avage uks (kuni lõpuni välja).
• Töstke üles ja keerake klappe.
• Sulgege ettevaatlikult uks, tõstke ust veidi ja tömmake see seadme mölemast hingest välja.

Ukse tagasi asetamiseks teostage etapid vastupidises järjekorras. Kui uks ei sulgu korrektselt, siis kontrollige, kas hinged asetsevad korrektselt nende kinnitustel.

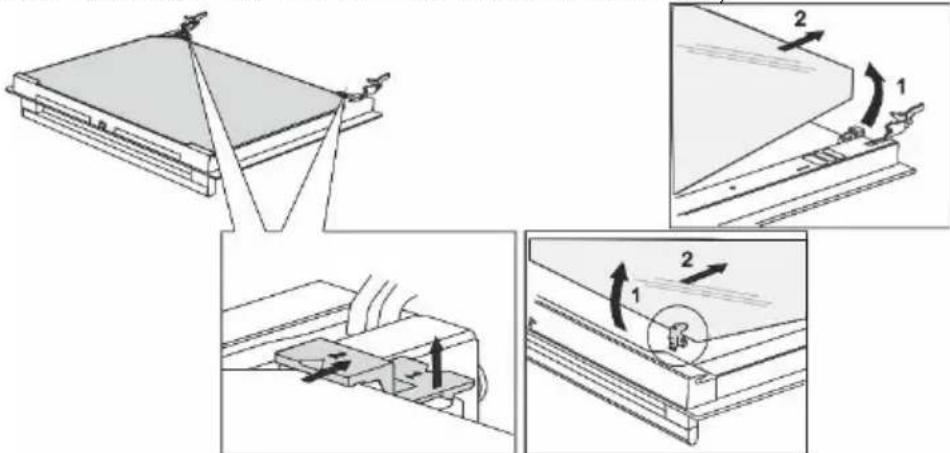

AHJU UKSE KLAASPANEELI EEMALDAMINE JA PAIGALDAMINE (sõltuvalt mudelist)

Ahju ukse klaaspaneeli on lihtne seestpoolt puhastada, kuid see tuleb esmalt eemaldada. Eemaldage ahju uks (vt lõiku "AHJUUKSE EEMALDAMINE JA TAASPAIGALDAMINE").

- Töstke kergelt ukse vasakul ja paremal küljel olevaid tugesid (toel markeering 1) ja lükake neid klaaspaneelist eemale (toel markeering 2).

- Hoidke ukse klaaspaneeli alumisest servast, tõstke seda kergelt nii, et see poleks enam kinni toe küljes ja eemaldage see.

- Kolmanda klaaspaneeli eemaldamiseks (ainult osadel mudelitel), tõstke seda ja eemaldage. Samuti eemaldage klaaspaneeli kummitihend.

Klaaspaneeli tagasi panemiseks toimige vastupidises järjekorras. Märgistused (poolring) uksel ja klaaspaneelil peavad kattuma.

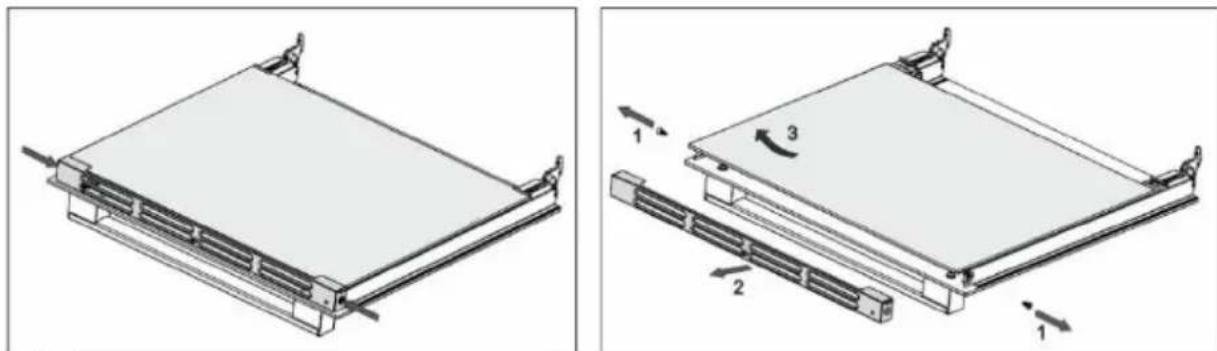

AHJU UKSE KLAASPANEELI EEMALDAMINE JA PAIGALDAMINE (sõltuvalt mudelist)

Keerake välja kruvid ukse paremal ja vasakul küljel ja tömmake välja ülemine klamber. Nüüd saate välja tömmata ukse klaaspaneeli.

Klaaspaneeli tagasi panemiseks teostage etapid vastupidises järjekorras.

Mistahes vigastused ja rikked, mis on põhjustatud seadme valest ühendamisest või kasutamisest, ei kuulu garantii alla. Sellistel juhtudel tasub kasutaja remondikulud.

PAIGALDAMISE JA ÜHENDAMISE JUHISED

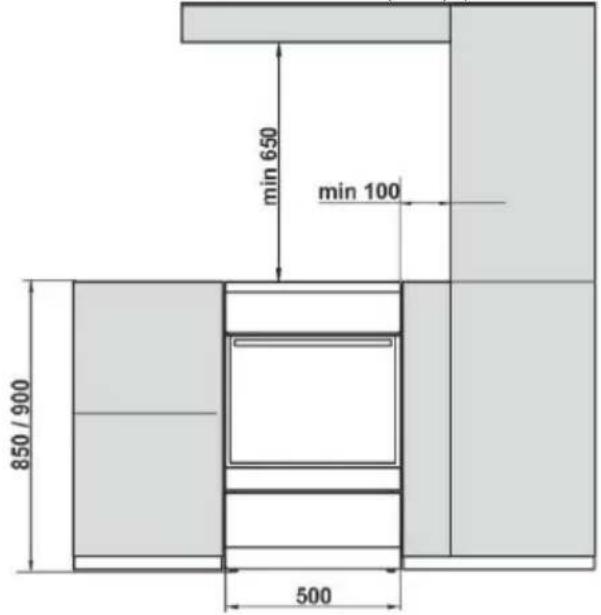

SEADME PAIGALDAMINE (mm) (sõltuvalt mudelist)

Seinad või seadmega külgnev mööbel (põrand, köögi tagasein, külgseinad) peavad taluma kuumust vähemalt 90°C. Seadmega külgnev tagasein peab olema valmistatud mittesüttivast materjalist.

SEADME TASAKAALUSTAMINE JA TÄIENDAV TOESTUS (sõltuvalt mudelist)

Pliidi körgus on 850 mm. Seadme körgust on võimalik reguleerida vahemikus 850 mm kuni 865 mm.

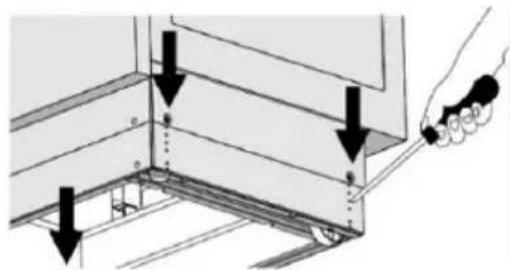

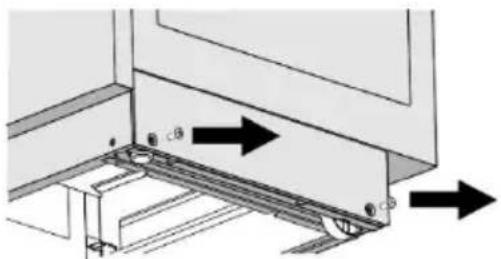

PLIIDI KÖRGUSE REGULEERIMINE (sõltuvalt mudelist)

Pliidi körgus on 900 mm. Seadme körgust on võimalik reguleerida vahemikus 850 mm kuni 940 mm.

• Pange pliit põrandale tagumisele küljele.
• Keerake kruvid lahti, vaadake nooli.

Pliit tuleb paigaldada horisontaalasendisse!

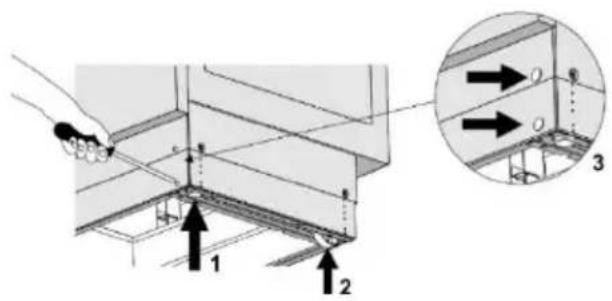

Järgige järgmiseid samme:

1. Keerake kõrguse reguleerimise kruvisid (vt joonis 1), et seada pliidi kõrgus õigesse asendisse.

2. Reguleerige rattaid (vt joonis 2) kinnitades need kahe kruviga ääreliistu eesmisse ossa. Kontrollige pliidi horisontaalasendit vesiloodiga.

3. Pange pimekorgid ääreliistu ees olevatesse avadesse (vt joonis 3).

ÕHUPUHASTI PAIGALDAMINE (sõltuvalt mudelist)

Võimalik on kinnitada hoidja seinale, kasutades selleks kaasasolevaid kruvisid ja ankruid. Kui kaasasolevaid

kruvisid ja ankruid pole võimalik kasutada, kasutage muid, mis tagab turvalise seinakinnituse.

UKSE LUKK (sõltuvalt mudelist)

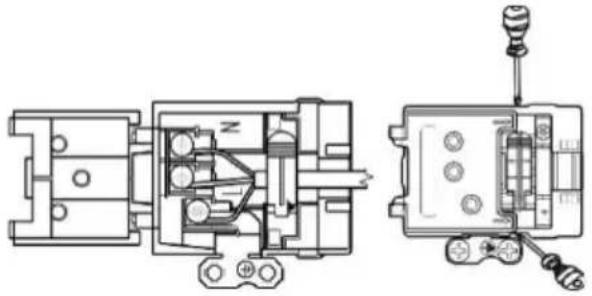

VOOLUVÖRKU ÜHENDAMINE

Kui muude, selle seadme lähedal asuvate seadmete toitejuhtmed jäävad ahju ukse vahele, võivad need saada vigastada, mis omakorda võib põhjustada lühist. Seetõttu hoidke muude seadmete toitejuhtmed ohutus kauguses.

Kui toitejuhe on vigastatud, tohib seda vahetada vaid tootja või volitatud hooldustehnik, et vältida võimalike önnetusi.

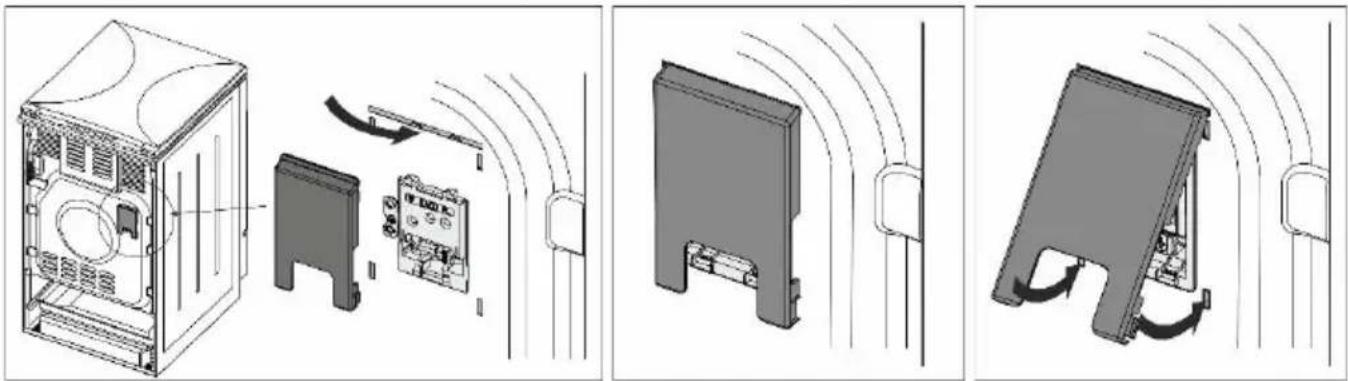

KAITSEKLAMBRID

Klambrid peavad olema kaitstud klambrikattega, vt lisatarvikud. Elektrilöögioht.

GAASIGA ÜHENDAMINE

• Gaasiseadmed on testitud ja varustatud CE märgisega.
• Gaasiseadmed tarnitakse suletud põletitega, mis on häälestatud maagaasile tüüp H või E (20 või 25 mbar), või vedelgaasile (30 või 50 mbar).
• Seadme seadistused on märgitud imiandmeplaadile.
• Enne seadme ühendamist kontrollige, et kohalikud liitumistingimused ning tehnilised andmed (gaasi tüüp ja rõhk) vastaksid seadme seadistustele.
• Kui teie poolt kasutatav gaas ei vasta teie seadme seadistustele, pöörduge hooldustehniku või edasimüüja poole.
• Seadme muutmine, et see töötaks teist tüüpi gaasiga, nõuab köikide otsikute vahetamist (vt OTSIKUTE TABEL).
• Remondi korral või kui tihendid on vigastatud, peavad funktsionaalsed osad olema uuesti testitud ja suletud vastavalt paigaldusjuhistele. Funktsionaalsed osad hölmavad järgmist: suure leegi fikseeritud otsik ja häälestatav reguleerimiskruvi väiksele leegile.

GAASIVARUSTUSEGA ÜHENDAMINE

• Seade tuleb ühendada gaasitorustiku või gaasiballooniga vastavalt kokaliku gaasitarnija instruktsioonidele.
• Seadme paremal küljel paikneb pistik gaasi ühendamiseks, väliskeermega EN ISO 228-1 või EN 10226-1 / -2 (vastavalt asukohariigi ühendamise eeskirjadele).
• Seadmega on kaasas ka vedelgaasi ühendusliides ja mitte-metalltihend. (sõltuvalt seadme mudelist).
• Kui ühendate seadet gaasitoitega, tuleb G 1/2 või R 1/2 osa hoida, et vältida selle pöörlemist. (sõltuvalt seadme mudelist).
• Kasutage tunnustatud mitte-metalltihendeid ja hermeetikuid ühendusliitmike tihendamiseks. Kasutage igat tihendit vaid üks kord. Lamedate mitte-metalltihendite paksus vöib väheneda kuni 25%.
• Kasutage seadme gaasivörku ühendamiseks ainult sertifitseeritud gaasivoolikut. Voolik ei tohi puutuda vastu seadme ülaosa.

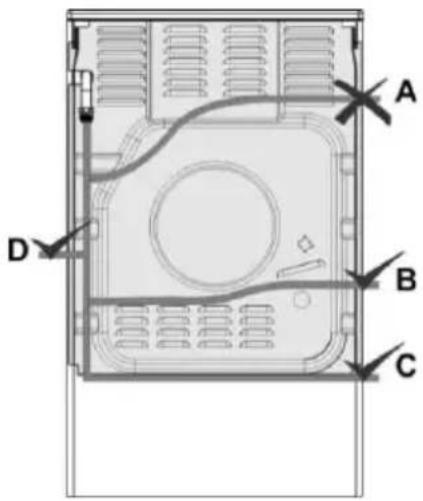

Painduva vooliku ühendamine

Kui seadme ühendamiseks kasutatakse painduvat voolikut, siis variant "A" pole lubatud.

Metalltoru kasutamisel, vöib ühendamiseks kasutada ka "A" varianti.

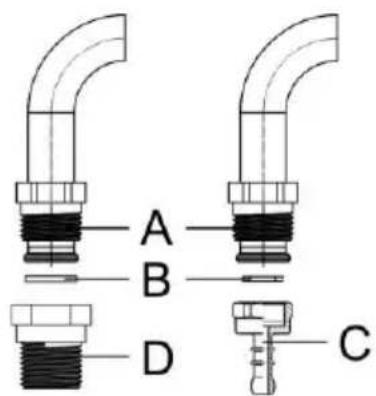

Gaasiühenduspistik

A Ühendus EN ISO 228-1
B Mitte-metalltihend, paksusega 2 mm
C Vedelgaasi torupistik (kooskõlas vastava riigi ühendamise eeskirjadega)
D Ühendus EN 10226-1 / -2 (kooskõlas vastava riigi ühendamise eeskirjadega).

Peale ühendamist kontrollige põletite toimimist. Leegid peavad põlema selgelt nähtava sinise ja rohelise südamikuga. Kui leek pole stabiilne, suurendage vajadusel minimaalset võimsust. Selgitage kasutajale, kuidas põleteid kasutada ja vaadake koos läbi kasutusjuhend.

Peale seadme ühendamist, kontrollige üle köik liitekohad.

PÕLETITE MODIFITSEERIMINE TEIST TÜÜPI GAASI KASUTAMISEKS

• Põletite modifitseerimiseks, et kasutada teist tüüpi gaasi, ei ole vaja pliidiplaati töötasapinnast välja võtta.
• Enne modifitseerimise alustamist, lülitage seade vooluvõrgust välja ja sulgege gaasikraan.
• Vahetage olemasolev otsik nominaalse soojuskoormusega düüsid uue gaasiga sobivate vastu (vt tabel).
• Kui muudate seadet vedelgaasi kasutamiseks, siis pingutage minimaalse soojuskoormuse reguleerimiskruvi lõpuni, et saavutada madalaim soojuskoormus.
• Kui muudate seadet maagaasi kasutamiseks, siis keerake lahti minimaalse soojuskoormuse reguleerimiskruvi, et saavutada madalaim soojuskoormus, kuid mitte rohkem kui 1,5 pööret.

Peale seadme muutmist teist tüüpi gaasi kasutamiseks, asendage kleebis kasutatava gaasi kohta (nimiandmeplaadil) uuega ning testige seadme funktsonaalsust ja ühenduskohtade tihedust. Kontrollige, et elektrijuhtmed, termostaadi kapillaarid ja termoelemendid ei ulatuks gaasivoolu alasse.

Reguleerimiselemendid

- Põletite minimaalse soojuskoormuse reguleerimiselementidele pääseb ligi läbi juhtpaneeli avade.

• Eemaldage juhtnupud.

Toiduvalmistamise põleti

1 Põletikroonikate
2 Põletikroon koos põletikroonikatte toega
3 Termopaar (või termoelektriline ohutisseadis, ainult osadel mudelitel)
4 Süüteküünal
5 Otsik

Gaasikraan koos ohutus seadisega

B Minimaalse soojuskoormuse reguleerimise kruvi

1 Otsik
2 Pihusti hoidik
3 Ahjupõleti

Et pääseda ligi osadele, millega on võimalik reguleerida ahju põleteid kasutama teist tüüpi gaasi, tuleb demonteerida infrapuna küttekeha (keerake lahti põleti esiosa kruvid ning tömmake seda kergelt ettepoole).

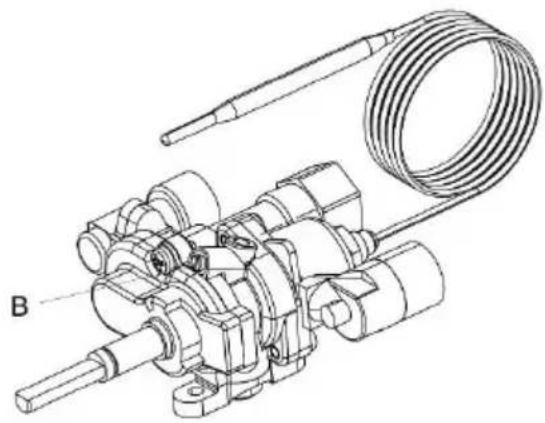

Kontrollitava temperatuuriga gaasikraan

B Minimaalse soojuskoormuse reguleerimise kruvi

1 Otsik
2 Pihusti hoidik
3 Infrapunapõleti

Et pääseda ligi osadele, millega on võimalik reguleerida ahju põleteid kasutama teist tüüpi gaasi, tuleb demonteerida infrapuna küttekeha (keerake lahti põleti esiosa kruvid ning tömmake seda kergelt ettepoole).

UTILISEERIMINE

Pakendid on valmistatud keskkonnasõbralikest materjalidest, mida on võimalik taaskasutada või hävitada keskkonda ohustamata. Pakkematerjalid kannavad vastavat tähistust.

See sümbol tootel või selle pakendil tähistab, et seda toodet ei tohi käsitleda tavalise olmeprügina. Toode tuleb viia vastavasse volitatud kogumispunkti, selle ümbertöötlemiseks.

Toote õige kasutusest kõrvaldamine aitab vältida negatiivset mõju keskkonnale ja inimtervisele, mis võiks tekkida ebaõigel viisil toimimisega. Selle toote kasutusest kõrvaldamise ja ümbertöötlemise kohta täpsema informatsiooni saamiseks palun pöörduge kohaliku omavalitsuse, jäätmekäitluse ettevõtte poole või poodi, kust te toote ostsite.

Testitud vastavust EN 60350-1 standardile.

OTSIKUTE TABEL

Gaasi tüüp, rõhk		Lisapõleti		Tavaline põleti
Wobbe number		Standardne
		max	min	max	min
Maagaas HWo=45,7÷54,7 MJ/m3Maagaas E,Maagaas E+Wo=40,9÷54,7 MJ/m3G20, p=20 mbar	Nominaalne soojuskoormus (kW)	1,0	0,48	1,9	0,48
	Kulu (l/h)	95	46	181	46
	Otsiku tüüp (1/100 mm)	72 X	26 ^1) / 35 ^2)	103 Z	26 ^1) / 35 ^2)
	Otsiku ID	690771		568169
Vedelgaas 3+, B/PWo=72,9÷87,3 MJ/m3G30, p=30 mbar	Nominaalne soojuskoormus (kW)	1,0	0,48	1,9	0,48
	Kulu (g/h)	73	35	138	35
	Otsiku tüüp (1/100 mm)	50	26 ^1) / 35 ^2)	68	26 ^1) / 35 ^2)
	Otsiku ID	690780		568175

Gaasi tüüp, rõhk		Suur põleti
Wobbe number		max	min
Maagaas HWo=45,7÷54,7 MJ/m3Maagaas E,Maagaas E+Wo=40,9÷54,7 MJ/m3G20, p=20 mbar	Nominaalne soojuskoormus (kW)	3,0	0,76
	Kulu (l/h)	286	72
	Otsiku tüüp (1/100 mm)	130 H3	331 / 462)
	Otsiku ID	574285
Liquefied gas 3B/PWo=72,9÷87,3 MJ/m3G30, p=30 mbar	Nominaalne soojuskoormus (kW)	3,0	0,76
	Kulu (g/h)	218	55
	Otsiku tüüp (1/100 mm)	86	331 / 462)
	Otsiku ID	574287

Gaasi tüüp, rõhk		Ahjupõleti(termostaat)		Ahjupõleti(kaitstud kraan)		Infrapunapõleti
Wobbe number		max	min	max	min
Maagaas HWo=45,7÷54,7 MJ/m3Maagaas E,Maagaas E+Wo=40,9÷54,7 MJ/m3G20, p=20 mbar	Nominaalnesoojuskoormus(kW)	3,0	0,8	3,0	0,8	2,2
	Kulu (l/h)	286	76	286	76	210
	Otsiku tüüp(1/100 mm)	117 Y	33^1)/46^2)	117 Y	33^1)/46^2)	108 Y
	Otsiku ID	568171		568171		568173
Liquefied gas 3+,B/PWo=72,9÷87,3 MJ/m3G30, p=30 mbar	Nominaalnesoojuskoormus(kW)	3,0	0,8	3,0	0,8	2,2
	Kulu (g/h)	218	58	218	58	160
	Otsiku tüüp(1/100 mm)	82	33/46^2)	82	33/46^2)	75 H3
	Otsiku ID	568177		568177		568178

^1) Copreci / ^2) Sabaf

- Vedelgaasi reguleerimiskruvid on paigaldatud ja määratud vastavalt gaasi tüübi tehasepoolsele vaikeseadistusele.

- Kui muudate seadet teist tüüpi gaasi kasutamiseks, tuleb reguleerimiskruvisid pingutada või õgvendada vastavalt uuele gaasi tüübile (ärge keerake reguleerimiskruvi tagasi üle 1,5 pöörde).

Põleti võimsus on tähistatud vastavalt ülemise Hs kütteväärtusele.

Ühendamist gaasivarustusega ja ümber ehitamist erinevale gaasitüübile tohib teostada vaid volitatud gaasiettevõtte spetsialist või volitatud hooldustehnik!

SAP 925432et

gorenje

GORENJE gospodinjski aparati, d.o.o

Partizanska cesta 12, SI-3320 Velenje, SLOVENIA

[e-mail]
