KASUTUSJUHEND CRT-105752T Yamazen

YAMAZEN

製品名

コンセントタップ付き リビングテーブルこたつ

CRT-105752T(CN)

こたつの「品名」および「形名」は天板を外し、こたつ本体上面の貼付けラベルをご参照ください。

ヒーターユニット型番

MS-303H(B)

取扱説明書・保証書

このたびは弊社商品をお買い上げいただき、まことにありがとうございます。
取扱説明書をよくお読みのうえ、正しくお使いください。
- ご使用前に「安全上のご注意（1～5ページ）」を必ずお読みください。
● 保証書は裏表紙についています。 「お買い上げ日・販売店名」などの記入を確かめ、 大切に保管してください。
- この商品は日本国内専用で、海外ではご使用いただけません。 This appliance is designed for domestic use in Japan only and cannot be used in any other country.
● 取扱説明書のイラストと実際の製品の形状が異なる場合があります。

最新情報はオリジナルブランドページ

YAMAZEN BOOKを

チェック!

随時情報を更新中!

もくじ

ご使用前に

安全上のご注意・・・・1～5

危險·警告·注意

各部のなまえ・・・6～7

使い方

ご使用の準備……8

ご使用の順序……9

天板コンセントタップ使用上のご注意・10

こたつの使い方・・・・・・11

テーブルとしての使い方・・・11

知っておいていただきたいこと・・12

必要なときに

お手入れと保管の方法・・・13

故障かな？と思ったら・・・13

仕様 14

保証とアフターサービス・・・14

保証書……裏表紙

安全上のご注意 (必ずお守りください)

人への危害や財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して説明しています。

危険	「死亡や重傷を負うおそれがあり、かつその度合いが高い内容」です。
警告	「死亡や重傷を負うおそれがある内容」です。
注意	「傷害を負うことや財産の損害が発生するおそれがある内容」です。

■お守りいただく内容を次の図記号で説明しています。

	してはいけない「禁止」内容です。
	実行しなければならない「強制」内容です。

△危険

强制

使用温度を低めにし、ときどき体を動かすなど、使用状態に異常がないか周囲の方が常に注意してください。次のような方がお使いのときは、特に注意してください。

◆ 田幼旧
◆ ご自身で温度調節の出来ない方・皮ふ感覚の弱い方
◆ お子様、お年寄り、ご病人
◆ ねむけをさそう薬を服用された方
(かぜ菜、鼻炎菜、呼吸菜、抗不安菜など)
◆ 過度の飲酒をされた方、疲労の激しい方

就寝用暖房器具として使用しないでください。 ●低温やけどの恐れがあります。

■ 低温やけどとは

比較的低い温度（40～60℃）でも皮ふの同じ場所を長時間緩めていると、赤いはん点が出来たり水ぶくれを起こしたりすることをいいます。

万一、低温やけどをされたときは、ただちに専門医の診断を受けてください。

仕様

アーフル型式		サイズ(cm)		高さ(cm)
CRT-105753T(CN)		105×75		39
ヒーターコニット型数	MS-303(HJ)		温度範囲	可変式サーモスタット
電源	交流100V 50~60Hz		安全装置	本体:波動ヒューズ/電源コード:海動ヒューズ
消査電力	300W		極替法	給28.8cm×給28.8cm×送3.6cm
ヒーターチー	U字移の突触ピーター		コード	電源スイックサポタ(2FU)丸打ちコードタイプ3m(4×)
ファンモーター	なし
目線り		値		値
M1 3時間あたりの経済消費電力量		約160Wt		約60Wt
M2 1時間あたりの電気化		約3.0円		約2.5円
M3 2当たり新室の治療の自安		約55°C		約37°C

※1～3の使用環境は高温20℃。縦75cm×8cm×75cm×高さ34cmのこ元につ厚さ5cmのふとんを除く、人が入らない状態でう時間運転させたときの値です。実際の使用状況や使用環境によって変わります。
※1……5時間運転した時の1時間当たりの平均値です。
※2 · · 新電力機会自発量値 10Mb あたり 31円 (税込) 下計算しています。
2.3.1.1.1 增强的记录表，全部无本
※4：電源コード交換の周にはメトロ電気工業所にたつコード「BC-2PL」または「BC-2PL(A)」をお買い求めください。
※……改良のため、七指は予告なく変更することがあります。

保証とアフターサービス

保証について

■保証期間はお問い合わせ上げから1年間です。
保証書の記載内容によりお買い上げの拡光店が進む。致します、なお保証期間中でも有明に定ることがありますので、保証書をよく効果みく記さい。
■ 保証期間経常後の修理は最先にご信頼ください。 修業によって書籍が注释。維持できる場合は、お客様のご信望により有料にて 信託いたします。
■ ヒータ・ユニットの新乗用性能範囲の保有期限は、製造灯が送り後6年間です。性能範囲とは、その各日の歴働を維持するために必要な範囲です。

アフターサービスについて

■ アフターサービスについては不明な場合。その他お困りの場合は、お買い上げ、小顔や信主および客様相談窓口に記載したが次し。
■ 伝居や着楽品、その他お高い上げの雑売店でアフターサービスが受けられない場合は、お客様地貿育口にご他頭ください。

個人情報の取扱いについて

■对各种心理表情和表情内容有、这样谈への对话学的陈述などのために利用すること来来、またその定理を展示它とされる来来。
■ 他人情相や相談内容は要切に管理いたします。
■修業等を委託する場合や正当な組みがある場合は、第三番に開催・提供いたしません。

こたつに関するご相談は

山善サポートセンター

0570-00-2112

ホナビダイヤルは一部の電話ではご利用になれない場合がございます。
受付時間：月一金曜日 午前 10:00～午後 5:30
(生・自願日・祝日・年来年給保険家でいています。)
メールでのお問い合わせ
E-mail: [e-mail]

ヒーターユニット、電源コードに関するご相談は

メトロ電気工業株式会社

消費者サービス係

0800-300-0520

P 用店でのご利用は 0566-75-506

[受付] 平日9時～12時／13時～17時

7448-0045 要虹科安如市桥山町小田 11 雷林

国音声要内に従って操作してください。 本サービス向上のため、音声を鍵音させていただくことがございます。 本フリーニールが扱いに取れない場合は、05回で耐える番号をお使い下さい。 本十一日　新日。午来年初、後は休ませていく部きます。

お手入れと保管の方法

■お手入れ前に

電源スイッチを「切」にして、電源プラグをコンセントから抜いてください。 本体を十分冷ましてから（約30分）お手入れをしてください。

■ ヒーターカバーのお手入れ

ヒーターカバーについたごみやほこりは掃除機で吸い取ってください。 白転車の空気入れなどでごみやほこりを吹き形ばすとより効果的です。 ごみやほこりが大量に付いたまま使用すると、発煙や異臭の原因となります。

故障かな？と思ったら

修理を依頼される前に、症状をお確かめください。

症状	確認	処置
運転しない	電源プラグがコンセントから接けていませんか?	電源プラグをコンセントに禁じ込んでください。
	ご車両のプレーカーが「り」になっていませんか?	プレーカーを「入」にしてください。
	電源スイッチが「伤」になっていませんか?	電源スイッチを「入」にしてください。
ヒーターが点灯しないヒーターが使用中切れる	内部温度は高くないですか?	「強」の場合は10分以内に再び点灯します。故障ではありません。
	サーモスタットが催いていませんか?	サーモスタットの動作です。故障ではありません。
異音がする(カチッと吉がする)	ヒーターが点灯・消灯するときの食ではありませんか?	料理や接着剤のにおいです。ご使用に伴い出なくなります。
においがする	はじめてのご使用ですか?	清時機などでほこりを取り除いてください。
	ヒーターカバーやヒーターの周辺にほこりが付いていませんか?	生産時に残ってしまった油によるものです。ご使用に伴い出なくなります。
浮がでる	はじめてのご使用ですか?	排除機などでほこりを取り除いてください。
	ヒーターカバーやヒーターの周辺にほこりが付いていませんか?	排除機などでほこりを取り除いてください。

安全上のご注意 (必ずお守りください)

警告

電源プラグと器具用プラグは根元まで差し込む。

差込みが不完全ですと、ほこりや漏気などが付着し火災や風雨の原因になります。造形金色したプラグや纏んだコンセントは使用しないでください。

電源コードは同梱の電気こたつ以外に使用しない。

火災や感電、やけど、故障の原因になります。

分解や修理、改造をしない。

火災や感電、けがの原因になります。 修理はお買い上げの販売店にご相談ください。

ヒーターユニットの中に異物（紙や布、金属類など）を入れない。

火災や感電、やけど、故障の原因になります。

電源コードを束ねたまま通電しない。

交流 100V の電源、定格 15A 以上のコンセント

たこ足配線などでコンセントの定格を超えると発熱による火災の原云になります。

ぬれた手で電源プラグや器具用プラグを抜き差ししない。

ぬれ手禁止

感電の原因になります。

衣類や座ぶとん等をこたつに入れたり、洗濯物を乾燥させたりしない。

禁止

火災の原因になります。

傷んだ電源プラグや電源コードの部品は、絶対に交換、分解、修理、改造をしない。

禁止

ときは直ちに使用を中止

電源プラグや器具用プラグの抜き差しはプラグを持っておこなう。

强制

電源コードを持って抜き渡しすると、断線やショートを引き起こし、火災や感電の原因になります。

安全上のご注意 (必ずお守りください)

警告

使用しないときは電源を切り、電源プラグをコンセントから抜く。

電源プラグを抜く

コンセントに接続したままにすると、火災や感電、けがの原因になります。

電源コードに水などを掛けない。

水池机禁止

火災や盛電、舞電の原因になります。水がかったときは、直ちに使うのを止めて、お買い上げの販売店にご相談下さい。

ライターやスプレー缶等をこたつの中に置かない。

禁止

爆発や火災の原因になります。

器具用プラグに異物を入れない。

禁止

火災や寒電。故障の原因になります。

ヒーターユニットを上向きで使用しない。

禁止

火災の原因になります。

電源プラグは定期的に掃除する。

强制

電源プラグにほこりや湿気が付着すると、火災や感電の原因になります。電源プラグを抜き、飾いた布で拭いてください。

電源スイッチはこたつふとんの外に出して使用する。

生物

にたつ出入りの際に引っ掛けるなどして、断線やショートを引き起こし、火災や感電、故障の原因になります。

使用中や使用直後のヒーターユニットに触れない。

禁止

やけどの原因になります。

電源コードはヒーターユニット付属のもの、または専用の交換品を使用する。

强制

他社製や専用以外の電源コードを使用すると、誤作動を起こし、火災や故障の原因になります。

電源コードを固定して使用する。

强制

電源コードを固定せずに使用すると、断線やショートを引き起こし、火災や感電、故障の原因になります。

知っておいていただきたいこと

■ ヒーターユニットについて

初めてご使用になるときは塗料の臭いや煙が出ることがあります。ご使用とともに次筆に消えます。

通電中に「カテッ」という音がします。これはサーモスタットの動作音で、異常ではありません。

器具用プラグが熱く感じられることがあります。これはヒーターユニットからの熱によるもので、異常ではありません。

■ ヒーター（発熱体）について

・電源を入れてから熱を感じるまでに20～30秒曲かります。

・ヒーターは明るくなりませんが、熱を感じる場合は正常に動作しています。

・で使用中にヒーターがついたり消えたりします。これはサーモスタットの動作によるもので異常ではありません。

・温度調節ツマミを「弱」方向に回したとき、ヒーターが消えることがあります。これはリーモスタットの動作によるもので異常ではありません。

・ヒーターに付着したほこりなどが焼けて、臭いが出ることがあります。

■ ヒーターカバーについて

・経年劣化等により、ヒーターカバーが変色することがあります。

■ 温度調節ツマミについて

・温度調節ツマミに上下左右のゆるみを感じられますが、異常ではありません。

■天板の結露（水滴）について

お部屋の湿度が高いときやふとんが湿っているときなど、天板に水湧がつくことがあります。水湧は晩いたタオルで拭きとってください。

水滴の量が多いときは、天板とふとんの間に乾いたタオルを敷いてください。水滴の量を抑えることが出来ます。

・機々ふとんを干すようにすると、より結露を防ぐことが出来ます。

■天板の温度（上昇）について

・電気用品安全法・電気用品の技術基準により卓の表面（上面）は110℃以下の設計です。

・天板の材質・構造や布図が悪い場合によっては天板上面の温度が上がりやすくなりますが異常ではありません。

■お客様による修理について

・個人へ修理部品の供給はおになっていません。 お客様によるヒーターユニットや電源コードの分解・修理の癌が見られる場合は、保証対象外となることがあります。

■ 経年劣化について

・長期間使用したことは、火災などの事故につながる恐れがあります。安心してお使いいただくため、定期的な点検をおすすめします。点検に関するご相談はお買い上げの販売店にご相談ください。

愛情点検

長年ご使用のヒーターの点検を！

こんな症状ありませんか

- 電源プラグや電源コード、本体が異常に熱くなる。 - 「底」でも異常に熱くなる。

本体から舞や異常なにおいが出る。 異常な音がする。

電源コードを動かすと通電したりしなかったりする。

ご使用の中止

事故防止のため、直ちに使用を中止し、山径サポートセンター又は販売店にお

問い合わせください。

信んだプラグやコードは、絶対に交換、分解、修理。改造をしないでください。

こたつの使い方

ふとん

適正サイズのこたつ用ふとんをお使いください。厚めのふとんを使うと熱が逃げるのを防ぐことができます。

天板

同梱の専用天板をお使いください。 交換する際にはテーブルサイズに 合ったものをお買い求めください。

電源プラグ

適正配線された家庭用コンセント (電源交流 100V / 定格 15A 以上) に差し込んでください。

Technical line drawing of a mechanical component with no visible text or symbols

敷物

こたつ用マットを敷いてください。 より暖かく経済的です。

電源コード

コードフックやコードクリップを使い、こたつに固定してお使いください。

電源スイッチ

ふとんの外に出してお使いください。

テーブルとしての使い方

1. 電源プラグ・器具用プラグを抜く。

電源を「切」にしてから、電源プラグをコンセントから抜いてください。

器具用プラグをヒーターユニットから抜いてください。

1. 電源コードを外す。

コードフックやコードクリップからコードを取り外してください。

1. 電源コードを収納する。

電源コードをコード取納ボックスに入れ収納してください。

1. こたつふとんを外し、天板をのせる。

問組の専用天板をご使用ください。

1. 天板を固定する。

専用天板のネジ穴と天板固定ネジを合わせ2箇所とも回らなくなるまで締め付けてください。

天极

注意

天板が動かなくなるまで、天板固定ネジを締め付けてください。完全に固定されていないと、天板がずれるなどしてけがをする恐れがあります。

・ヒーターの取付部やこたつの胸部に暖みやガタツキがないか定期的に点検してください。

・コード収納ボックスには電源コード以外のものを入れないでください。

安全上のご注意 (必ずお守りください)

警告

ふとんをこたつの中に押し込んだり、片開きで使用したり、座いすをこたつの中に入れたりしたまま使用しない。ふとんがヒーターに接触し火災の原因となります。

ふとんをこたつの中に押し込んで使用しない。

ふとんを片開きにして使用しない。

座いすをこたつの中に入れて使用しない。

脚を外したり、逆さにしたり、立てたりして使用しない。火災の原因になります。

定さにして使用しない。

片脚で使用しない。立てて使用しない。脚を外して使用しない。

ヒーターユニットを床に直接置かない。

ヒーターユニットは卓用こたつ専用です。

床に置いて足湿器として使用したり、想こたつの中に設置したりしないでください。火災の原因になります。

本体を横に揺らしたり、激しく動かさないでください。

本体や脚の鼓損、ボルトが欠壊し、火災や悪電、やけど、故障の原因になります。

天板に重量のある物をのせたり、過度な荷重や衝撃を与えないでください。

本体が破損し火災や感染、やけど、故障の原因になります。

ペットをこたつに入れない。

本体や電源コードを傷つけ、火災や感電。故障の原因になります。ペットの健康に弱影響を与える可能性があります。

電源プラグや電源コードを交換したり、 傷つけたり、加工したり、熱器具に近づ けたり、無理に曲げたり、ねじったり、 引っ張ったり、重いものを乗せたり、束 ねたりしない。

火災や風電の原因になります。 暑んだプラグやコードは、絶対に交換、分解、修理、改造をしないでください。 プラグやコードが破損したときは直ちに使用を中止し、販売店にお問い合わせください。

天板の上に座ったり、踏み台にするなどのご使用や、乱暴な取扱いは避けてください。

けがや故障の原因になります。

こたつの脚や椅子の脚などで電源コードを踏まない。

電源コードを傷つけ、火災や感電、故障の原因になります。

安全上のご注意 (必ずお守りください)

注意

・ビニールクロス等をテーブルに密着させて使用しない。

ビニールクロスが貼りつさ。天板の変速が傷んだり。変色したりする恐れがあります。

・テーブルに熱いものを直接置かない。

加熱したやかんやなべ、随い意須やコップ、通熱関係延員などを置くと。天板の連携が発んだり、逆色したりする流れがあります。

・天板が濡れたまま、長時間放置しない 含まれたままの右巾。濡れたカップ等を囲いた ままにしまと、天板が変台、変形する恐れ がありますので、ご注意ください。 天板が濡れた場合は、乾いた右巾等で速やか に拡き取ってください。

・こたつに強い振動や衝撃を与えない。

ヒータが悪感する恐れがあります。また製品の寿命が短くなる恐れがあります。

・他の暖房器具と併用しない。

ヒーターや併用した暖房器具が故障したり動作したりする恐れがあります。

携帯型機器をこたつに入れない。

電池が異常発熱し、やけどの原因となる恐れがあります。

使用中にヒーターを見つめない。 目に気影響を与える恐れがあります。

・天板とふとんがない状態で使用しない。

温度制御に異常をきたし、やけどの原因となる恐れがあります。

こたつを引きずりながら移動しない。 床面が偏つく恐れがあります。

お手入れにシンナー、ベンジン、漂白剤、アルコールなどを使わない。

天板や脚が変形や変色する恐れがあります。

・他の暖房器具から熱を取り入れるダクトを使用する場合には注意すること。

温度制御が正常に他かなくなることがあります。 こたつ本体に直接熱風があたると、塗液が傷んだり変色や変形したりする恐れがあります。

・テーブルを傾きのある場所に置かない。

傾きのある環境に置くと。けがや故障の原因となる恐れがあります。

テーブルをざらついたものでこすらない。

茶むんや田など底面がざらついたものでこすると、天板に備がつく恐れがあります。

・こたつを熱に弱い床材や敷物の上で使用する場合は、断熱をする。

断熱をしないと、ヒーターからの熱によって下記の搬物や床面などは変形・変色・割れ・すき間が生じる恐れがあります。こたつ用マットを散き、熱が直接当たらないようにしてください。

※熱に図い戴物

※ 無に継り廃材

コルクマット、ピータイル、寄せ木、天然木の床、白木床、プラスチックシート（ポリプロピレンや塩化ビニールなど）貼りの床など

※新しい豊の上

青星が直射日光で変色する現象が、こたつの光でも起こります

・ふとんの材質に注意する。

ご使用状況とふとんの材質によっては、ヒーターからの熱で変色することがあります。

天板コンセントタップ 使用上のご注意

使用容量 1400W まで

こたつと同時に使用する場合、容量にご注意ください。

Technical line drawing of a table with two labeled buttons and a magnified inset showing the same buttons.

※水やお茶、味噌汁、洗剤などの液体がかかると、絶縁不良となり危険です。その場合はすぐに使用を中止してください。

注意

・機器に表示されている容量以下で使用する。容量を超えて使用すると過熱して、火災の原因となります。(1400Wまで)

・コードを束ねて使用しない。 コードが遅熟して火災の原因となります。必ず作ばしてご使用ください。

・AC100V以外の電源に使わない。

・プラグはコンセントの根元までしっかり差し込む。しっかり差し込まないと発熱による火災の原因となります。

・差し込みプラグ及び差込口のほこりは、定期的に取り除いてください。

・コンセントにプラグ以外の異物を差し込まない。

感電や火災の原因になります。

・電源プラグを抜き差しする時は、必ず接続している機器の電源を切ってから行ってください。

・コードを無理に引っ張ったり、傷つけたり、何かで挟んだりしないでください。

●たこ足配線をしないでください。 ●延長コードに接続して使用しないでください。 過熱や火災の原因になります。

・コードやプラグが異常に熱くなったり、コードを動かした際に通電したり、しないなどの場合は、断線の可能性がありますので、ただちに使用を中止してください。 火災の原因になります。

・乳幼児がプラグやコード、コンセントに触れないようご注意ください。 感想の原因になります。

・コードをこたつの脚で踏んだり、敷物の下で使用しないでください。

コードの断線、異常過熱、火災の原因になります。

・コードをステップルなどで固定しないでください。

コードの断線、異常避熱。火災の原因になります。

・電源は、必ず壁面のコンセントから直接単独でとってください。

他の電気製品と併用すると、容量オーバーやコンセントの異常発熱、火災の原因になります。

・引戸や扉を介して、コードを引き回さないでください。

コードの断線、火災の原因になります。

・本製品のUSBポートは電源供給用です。USBメモリなどはご使用になれません。

・テーブルタップは消耗品です。定期的に点検し、異常があれば使用を中止し、ご購入店にご相談ください。

ご使用の順序

1. 電源プラグをコンセントに差し込む。

電通スイッチが「切」であることを確認してから、電源プラグを差しひんでください。

家庭用コンセントをご使用ください。

交流100V 15A以上

1. 電源スイッチを入れる。

電源スイッチで入り切りを行います。本体にスイッチはありません。

1. お好みの温度に合わせる。

・温湿度節は温湿度節ツマミを使います。 ・温度節は「弱」から「強」まで無設階で可能です。

1. ご使用後や外出されるとき。

・電源スイッチを「切」にしてください。

- コンセントから電源プラグを抜いてください。

Diagram showing two steps of installing a wall-mounted panel, with arrows indicating direction and magnified detail.

各部のなまえ

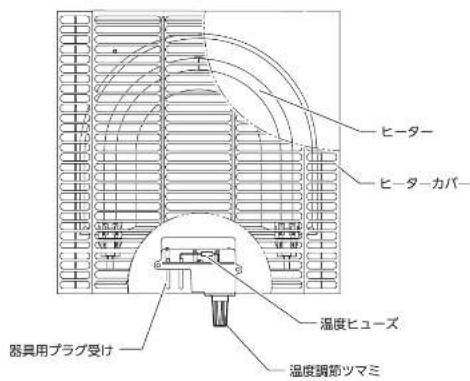

ヒーターユニット

ヒーター ヒーターカバー 温度ヒューズ 器具用プラグ受け 温度調節ツマミ

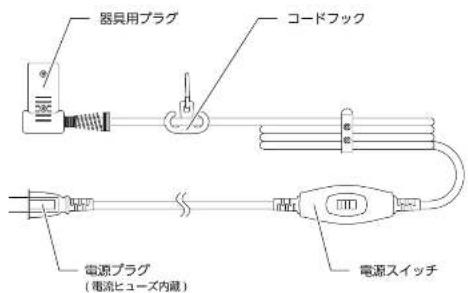

電源コード

器具用プラグ コードフック 電源プラグ (電流ヒューズ内蔵) 電源スイッチ

6

MS-3031(B)

各部のなまえ

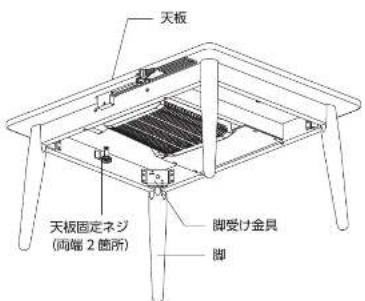

テーブル

天板 天板固定ネジ (両端 2 箇所) 脚受け金具 脚

※ イラストと実際の商品が多少異なることがあります。

付属品

脚取り付けボルト4個	ドライバー1個

ご使用の準備

1. こたつを裏返す。

・水平な場所に、こたつを裏返しに置いてください。 ・危険ですので、歯などに立て掛けての作業はしなくください。

※ ご使用時はヒーターが下向きになります。

2. 脚を取付ける。

・脚を脚受け金具に合わせて、脚取り付けボルトを差し込んでください。 ・脚取り付けボルトを手で回し、仮止めしてください。 ・脚取り付けボルトが困らなくなるまで、ドライバーで締め付けてください。 ・脚の取付けが終わったら、こたつを正しい向きにしてください。

脚 脚受け金具 脚取り付け ボルト ドライバー

注意

御取り付けボルトが途中で国らなくなった場合は、一度ボルトを外して再度締め付けてください。 御取り付けボルトを無理に錦の付けると、ボルトやねじ穴の破損の原因になります。

1. 器具用プラグをヒーターユニットに差し込む。 ・電源プラグが差されていないことを確認してから、器具用プラグを差し込んでください。 ・イラストと同じ向きに奥まで完全に差し込んでください。

注意

ヒーターやこたつ脚に握みやガタツキがないか、定期的に点検してください。纏んだりガタついたりしたまま使用すると、けがや故障の原因となる恐れがあります。

4. コードを固定する。

・コードフックを甩り穴に描けてください。甩り穴は こたつ脚材近にあります。 ・コードクリップがある場合はコードクリップにも描けて ください。 ・コードを適切な長さに調整してください。

5.ふとんを掛け、天板を置く。

・こたつふさんはテーブルサイズに合ったものをお買い求めください。 ・天板は同梱されているものをご使用ください。 ・電通スイッチはふとんの外に出してください。

脚受け金具 コード吊り穴 コードフック コード吊り金具
