KASUTUSJUHEND CGD-1055 Yamazen

CGD-8055

CGD-1055

CGD-1255

[完成图]
獨み立ての恩 してください。

昇降式パソコンデスク

取り扱い・組み立て説明書 CGD-8055/1055/1255共用

この度は、当製品をお買い上げいただきにありがとうございます。使用前に、この取扱説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この取扱説明書は組み立て後も捨てずに、大切に保管しておいてください。

品質表示

●外形寸法（约）CGD-8055.幅81×宽行65×高さ65—80.5(cm)

CGD-1065 横101×単行55×高さ65\~80.5(cm)

CGD 1255: 福121×第155×高265\~80.5(cm) 四极凹高之：65\~80.5cm

●構造部材フレーム:金属(ステール)

●甲板の表面材 合成樹脂化粘繊維板(泡化ビニル検索)

●表 直 加 工 フレーム: エポキシ脱脂塩

MADE IN TAIWAN

天板を上げる際は、脚部のレバーを上げなくても天板が上がるため、移動させる際は十分ご注意ください。

部品明細
■組み立てる前に部品が着っている事を依頼認ください。

(A)天板 前 後 [前面] ※イランドはCOD-1055になるまで。

(B)背面パネル

HYLRASTはCGD-1055になります。 HYLRASTはCGD-1055になります。 HYLRASTはCGD-1055になります。

(E)胸部(左) モレバーがある方が 外側になります。 後 前 長 1

(F)脚部(右) 斜15°10'14'00'00'00'00'00'00'00'00'00'00'00' 斜15°10'14'00'00'00'00'00'00'00' 前 段 段

(G)キャップ

(i)六角ボルト(特長)

(K)六角ボルト(中)

(M)六角ボルト(特短)

(J)六角ボルト(長)

(L)六角ボルト(短)

(N)六角レンチ

CGD-8055/1055/1255共用

組み立て方法

■各項の付け箇所は仮止めし、組み立て完成後各箇所をしっかり締め直してください。 ■電動ドライバーはご使用にならないでください。

組み立てイラストはCGD-1055ですが、CGD-8055および1255も同様の手順で組み立ててください。

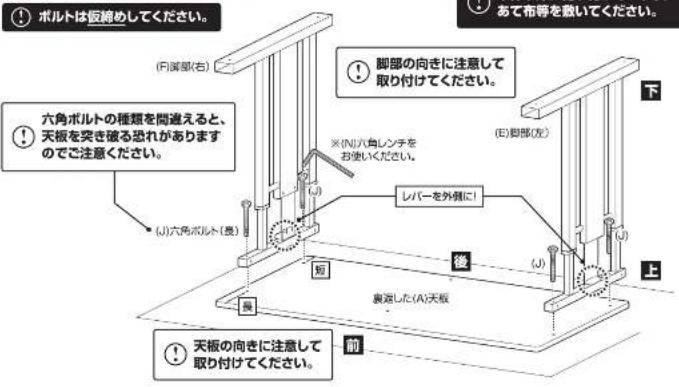

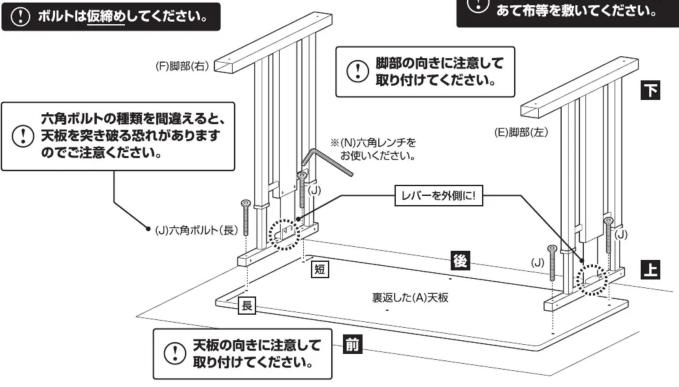

天板を裏返し、脚部を取り付けます。

ボルトは仮締めてください。 (日)底部(右) 六角ボルトの種類を間違えると、 天板を突き破る恐れがあります のでご注意ください。 (J)六角ボルト(長) 脚部の向きに注意して 取り付けてください。 ※(N)六角レンチを お使いください。 レバーを外側に 後 裏迫した(A)天板 前 あて布等を敷いてください。 (E)底部(左) 下 上 ↑ ↑ ↑ ↑ ↓

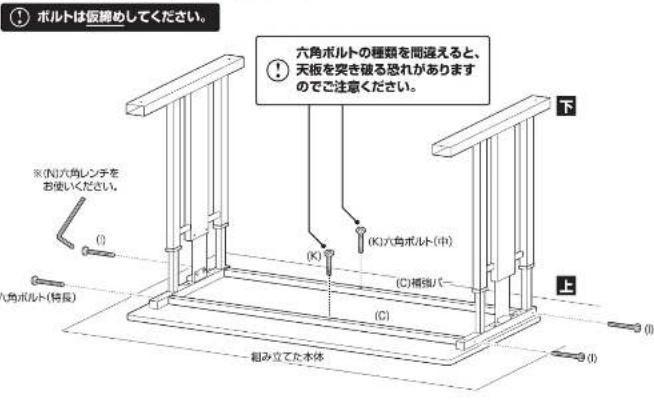

組み立てた本体に補強バーを取り付けます。

ボルトは板綿めしてください。 六角ボルトの種類を間違えると、 天板を突き破る恐れがあります のでご注意ください。 ※(N)六角レンチを お使いください。 (K) (K)六角ボルト(H) (C)補強(J) (C) 組み立てた本体 (I) (I)

CGD-8055/1055/1255共用

組み立て方法

■各総め付け箇所は仮止めし、期み立て完成後各箇所をしっかりと締め直してください。 ■電動ドライバーはご使用にならないでください。

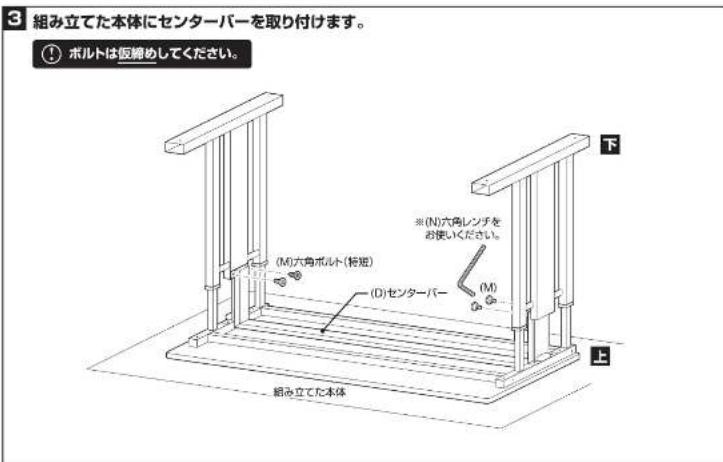

3 組み立てた本体にセンターバーを取り付けます。 ボルトは仮締めしてください。 下 ※(N)六角レンチをお使いください。 (M)六角ボルト(特短) (D)センターバー (M) 上 組み立てた本体

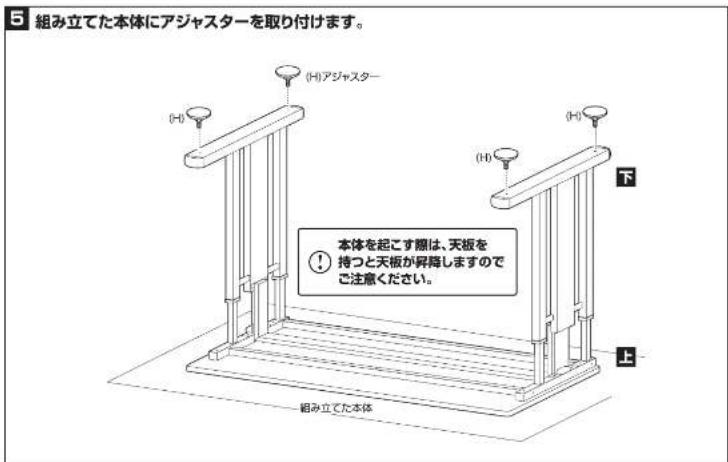

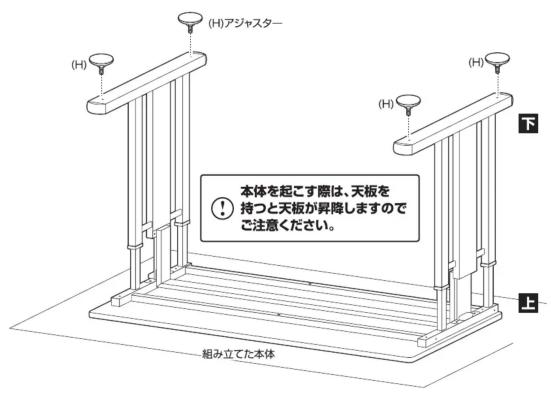

5 組み立てた本体にアジャスターを取り付けます。 (H) アジャスター (H) (H) 下 本体を起こす期は、天板を持つと天板が昇稲しますのでご注意ください。 上 組み立てた本体

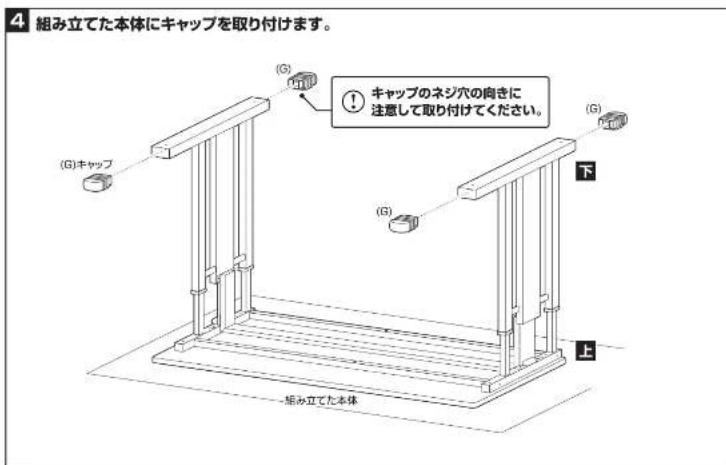

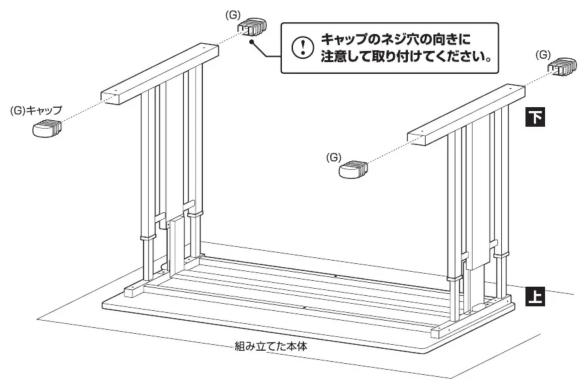

4 組み立てた本体にキャップを取り付けてます。 (G) G キャップのネジ穴の向きに 注意して取り付けてください。 (G) 下 上 組み立てた本体

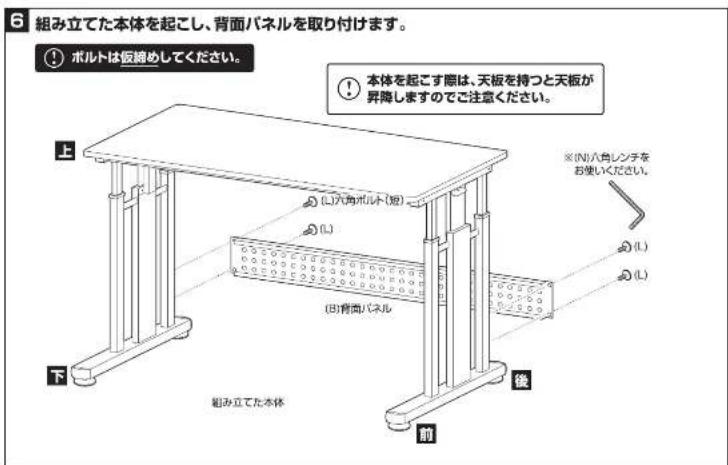

6 組み立てた本体を起こし、背面パネルを取り付けます。 ① ポルトは仮絶めしてください。 ② 本体を起こす際は、天板を持つと天板が昇降しますのでご注意ください。 ※(N)六角レンチをお使いください。 (L) 六角ボルト(短) (L) (B) 背面パネル 下 組み立てた本体 前 後

組み立て方法

■各総め付け箇所は仮止めし、期み立て完成後各箇所をしっかりと締め直してください。 ■電動ドライバーはご使用にならないでください。

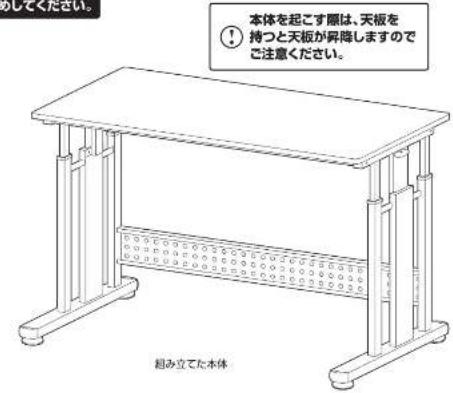

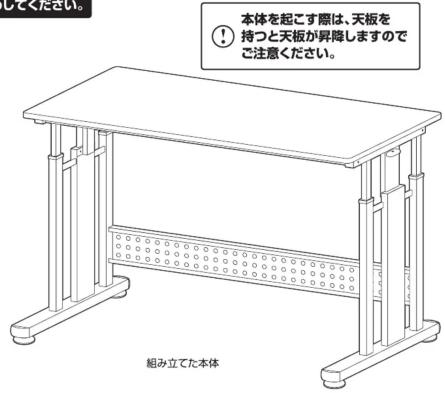

7 最後に、各部にゆるみが無い事を確認して完成です。

① すべてのボルトを本締めしてください。

本体を起こす際は、天板を持つと天板が昇降しますのでご注意ください。 ① 組み立てた本体

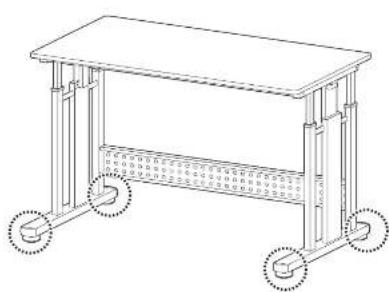

アジャスターについて

アジャスターを回す事で、本体の高さを微調整する事ができます。 本体を設置した際にガタツキが出る場合は、アジャスターを伸ばして調整してください。

Line drawing of a simple rectangular table with wheels and a horizontal bar, no text or symbols present

油圧 アジャスター

天板の高さ調節について

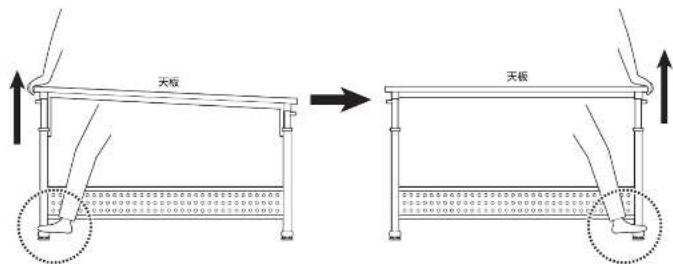

■天板の上げ方

足で脚部を押さえながら片側ずつ天板を上げ、同じ高さにしてください。(1段階ずつ左右交互に) ※上げる際はレバーは必要ありません。
※必ず1段ずつ行ってください。
※左右の高さは傾斜し過ぎないようご注意ください。

天板 天板

■天板の下げ方

レバーを同時に上げて、天板を下げてください。

※レバーを上げる際は、レバーを上げると同時に天板を少し上げるとスムーズにできます。
※下げる際は、天板の水平を保った状態で下げてください。

レバー 天板

天坛

① 天板に物を置いた状態で、天板を昇降しないでください。

家庭用ですので業務用に使用しないでください

本来の用途以外の使い方はしないでください

異常が生じたまま使用しないでください

踏み台代わりに 使用しないでく ださい

偏った荷重や過度な荷重は掛けないでください

物品をのせたまま移動を行わないでください

直射日光や高温多湿な場所に設置しないでください

ストーブ等の火気の近くには設置しないでください

分解・改造はしないでください

開梱の際は換気に十分注意してください

各部の組み立てがきっちりなされている事をご確認の上でご使用ください

回転部や可動部の指はさみ等に注意してください

お子様が乗ったり、押したり、遊んだりしないように注意してください

水平な場所に設置してください

定期的にボルト・ネジ類を締め直してください

お手入れにはか たく絞ったタオ ル等をお使いく ださい

水気のものをこぼしたらすぐに拭き取ってください

お客様のお取扱いの不注意による破損等の補償はいたしかねます

廃棄する際は居住地域の処理法に従ってください

本組立説明書を 許可無く転載する ことは禁止しております

CGD-8055/1055/1255共用

取扱い・組立説明書は大切に保管してください

この度は、弊社商品をお買い上げいただき誠にありがとうございます。

1. 製品購入後すみやかに、部品・部材を確認してください。不足及び不具合があった場合は、部品・部材の発送、不具合品の交換対応させていただきます。
2. 以下に該当する場合には、1の適用はできませんので予めご了承ください。

(1)取扱い・組み立て説明書、製品ラベルなどの記載に反するお取り扱いによる故障または損傷。
(2)ご購入後の設置場所の移動やご使用中における落下・衝撃などに起因する故障または損傷。
(3)保管上の不備及び手入れの不備による故障または損傷。
(4)一般家庭以外での使用（業務用での長時間使用等）による故障または損傷。
(5)ご使用上の誤りあるいは不当な改造や修理に起因する故障または損傷。
(6)ご使用の経年による消耗品の損傷。
(7)火災・地震・落雷その他天災あるいは外部要因の異常に起因する故障または損傷。
(8)オークションなどの個人間売買を含む中古販売による製品。

当製品につきまして ご不明な点がございました ら右記までご連絡ください。

■AM9.00—PM5:30 土日祝除 免美元：株式会社 山唐 家庭最高等单部 7550 9680 大面大足与西区交所第3行2番5号

※故障及びお問い合わせは、お買い求められました販売店までお申し付けください。 ※商品の仕様は予告なく変更する事があります。
