KASUTUSJUHEND VWTA2347-L Edbak

VWTA2347-L, VWTA2357-L

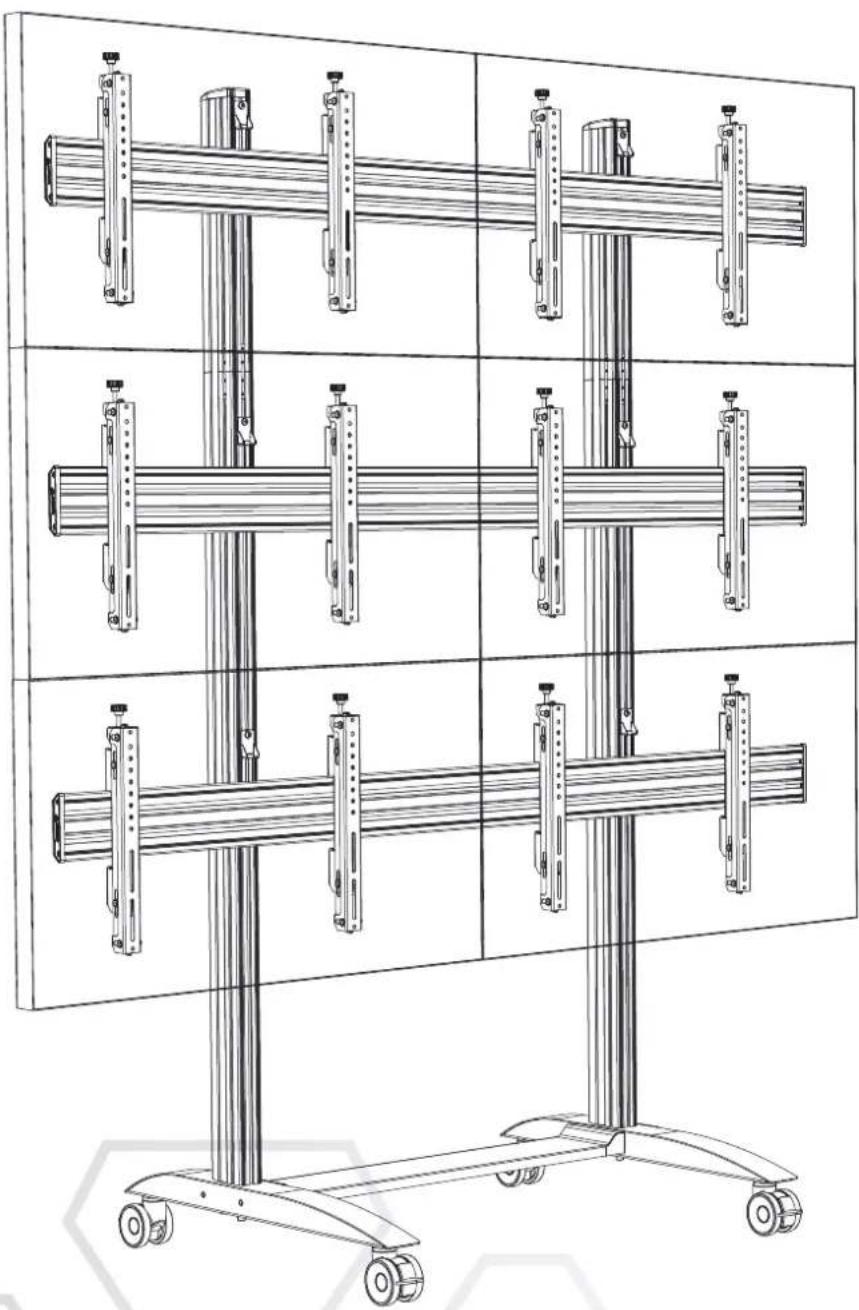

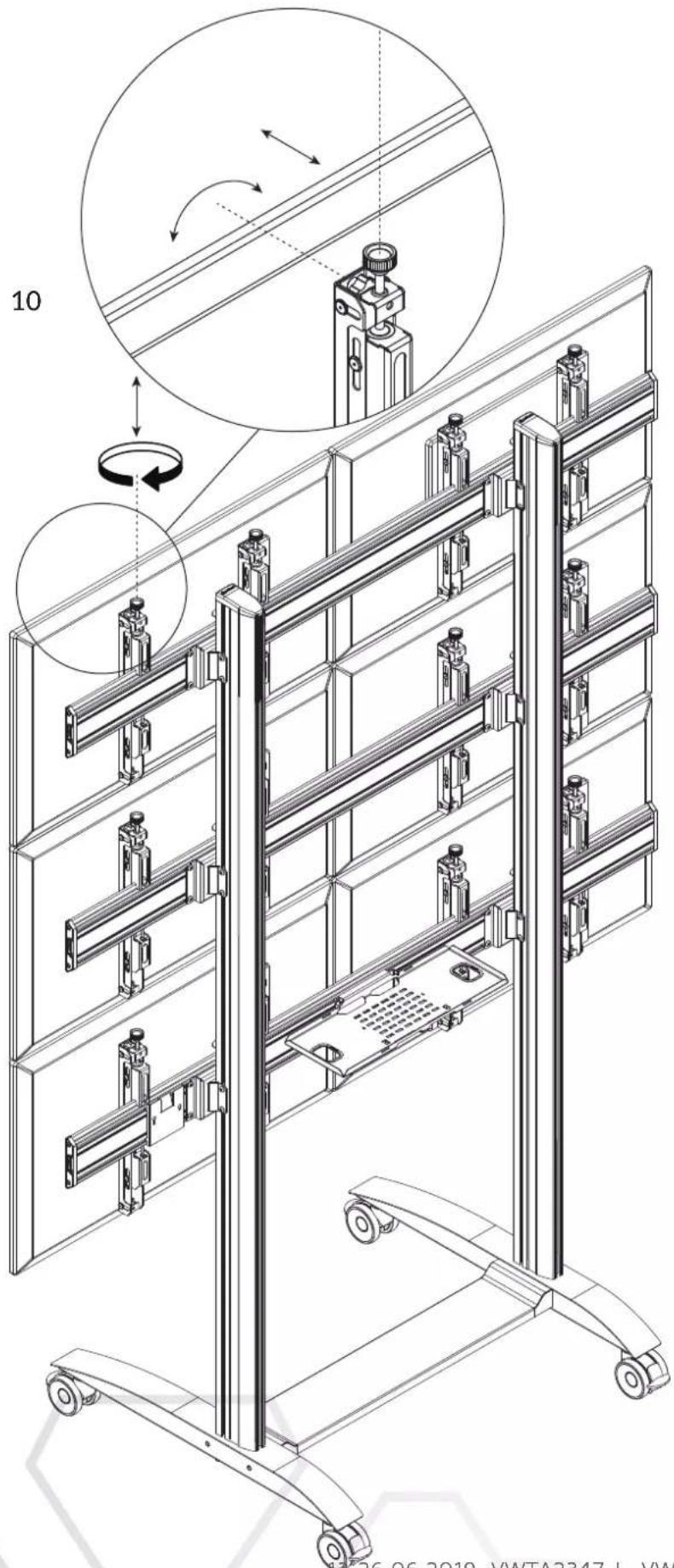

TROLLEY VIDEO WALL

MOBILNA ŚCIANA WIDEO

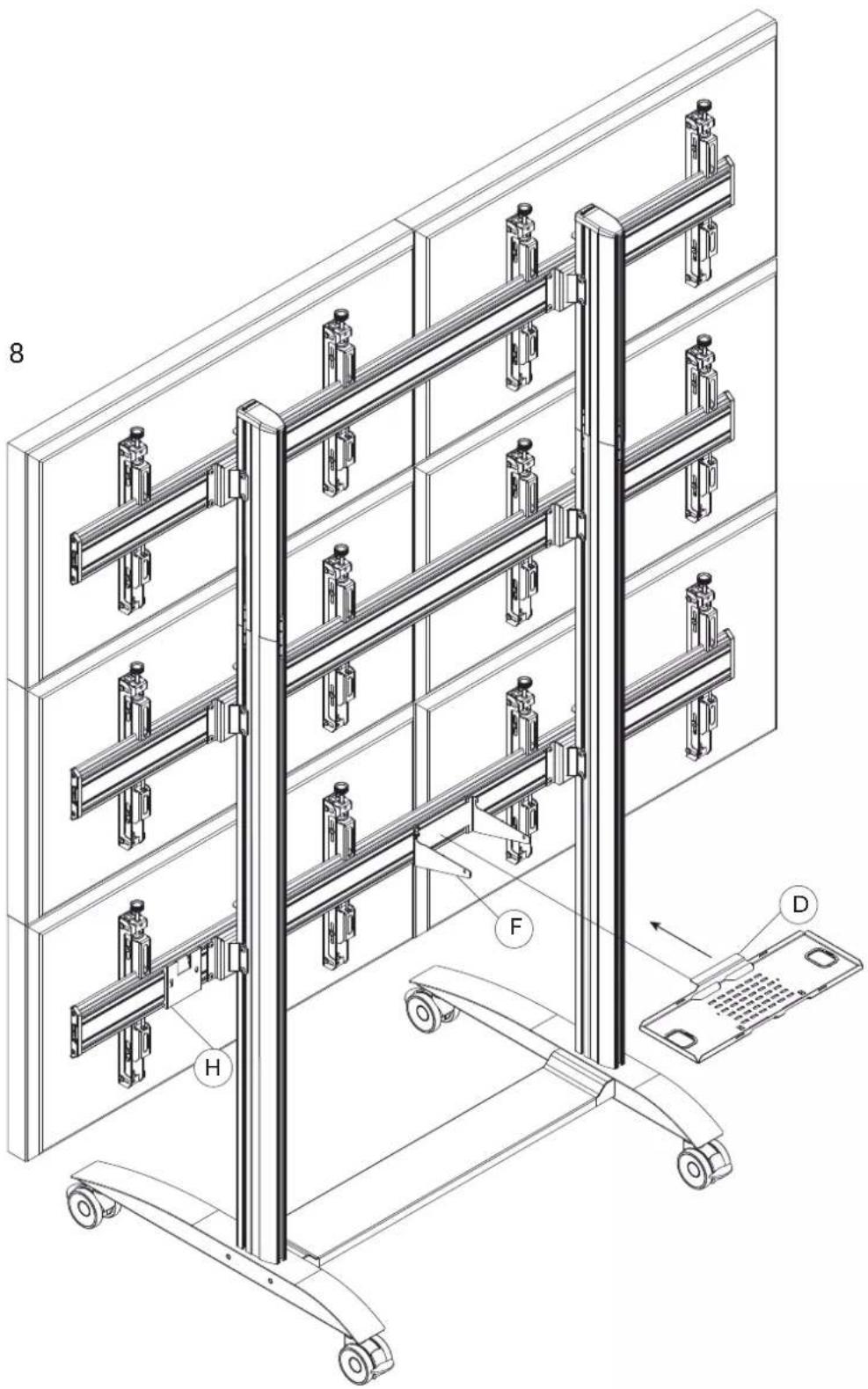

Technical line drawing of a multi-panel mechanical assembly with vertical supports and mounting brackets (no text or symbols)

Warning

Please read this manual before starting the installation to ensure correct assembly.

The assembly should be carried out in accordance with this manual by at least two fully qualified people. The EDBAK Company shall not be liable for any injuries or damage to material or property caused by incorrect assembly. Hence please ensure that:

■ during the assembly all the instructions are followed carefully. Failure to do so may result in damage to the product or property, or even personal injury;
■ before assembly you must ensure that there are no power cables, or water, sewage or gas pipes in the area of the ceiling where the mount is to be fixed;
■ when attaching the projector to the mount, please ensure that the screws are of the correct length and diameter. In order to ensure the correct fit, use the plastic spacers supplied. Use of the wrong screws may result in permanent product damage. Extra caution should be taken with movable parts in order to avoid crushing or pinching your hands or fingers. The movable parts are identified in this manual.

The terms of the product guarantee are detailed in the guarantee card.

⚠️Ostrzeżenie

Przed rozpoczęciem montażu należy uważnie zapoznać się z instrukcją uchwytu oraz ekranu w celu zapewnienia prawidłowego montażu.

Prace montażowe powinny wykonywać co najmniej dwie osoby posiadające kwalifikacje w zakresie montażu zgodnie z niniejszą instrukcją. Firma EDBAK nie bierze odpowiedzialności za straty materialne oraz uszkodzenia mienia lub ciała, wynikające z nieprawidłowego montażu. Dlatego należy zawsze przestrzegać:

■ w trakcie montażu dokładnie przestrzegać załączonej do produktu instrukcji montażowej, w przeciwnym razie może to prowadzić do zniszczenia sprzętu, a nawet uszkodzeń ciała,
■ koniecznie przed montażem upewnić się, że pod powierzchnią ściany, na której będzie mocowany uchwyt nie ma kabli elektrycznych, rur wodnokanalizacyjnych lub instalacji gazowych,
■ w trakcie montażu ekranu do uchwytu upewnić się, że użyte śruby są dobrze dobrane co do długości i średnicy. W celu idealnego dobrania długości śrub można skorzystać z dołączonych podkładek plastikowych. Zastosowanie niewłaściwych śrub grozi trwałym uszkodzeniem sprzętu,
■ w miejscach wskazanych w instrukcji, w których są ruchome elementy uchwytu zachować szczególną ostrożność w celu uniknięcia przyciśnięcia, dłoni i palców.

Warunki gwarancji wg załączonej do produktu karty gwarancyjnej.

Silhouette of a person holding wrenches and a toolbox (no text or symbols)

	13mm	II	1x
		JJ8mm	1x

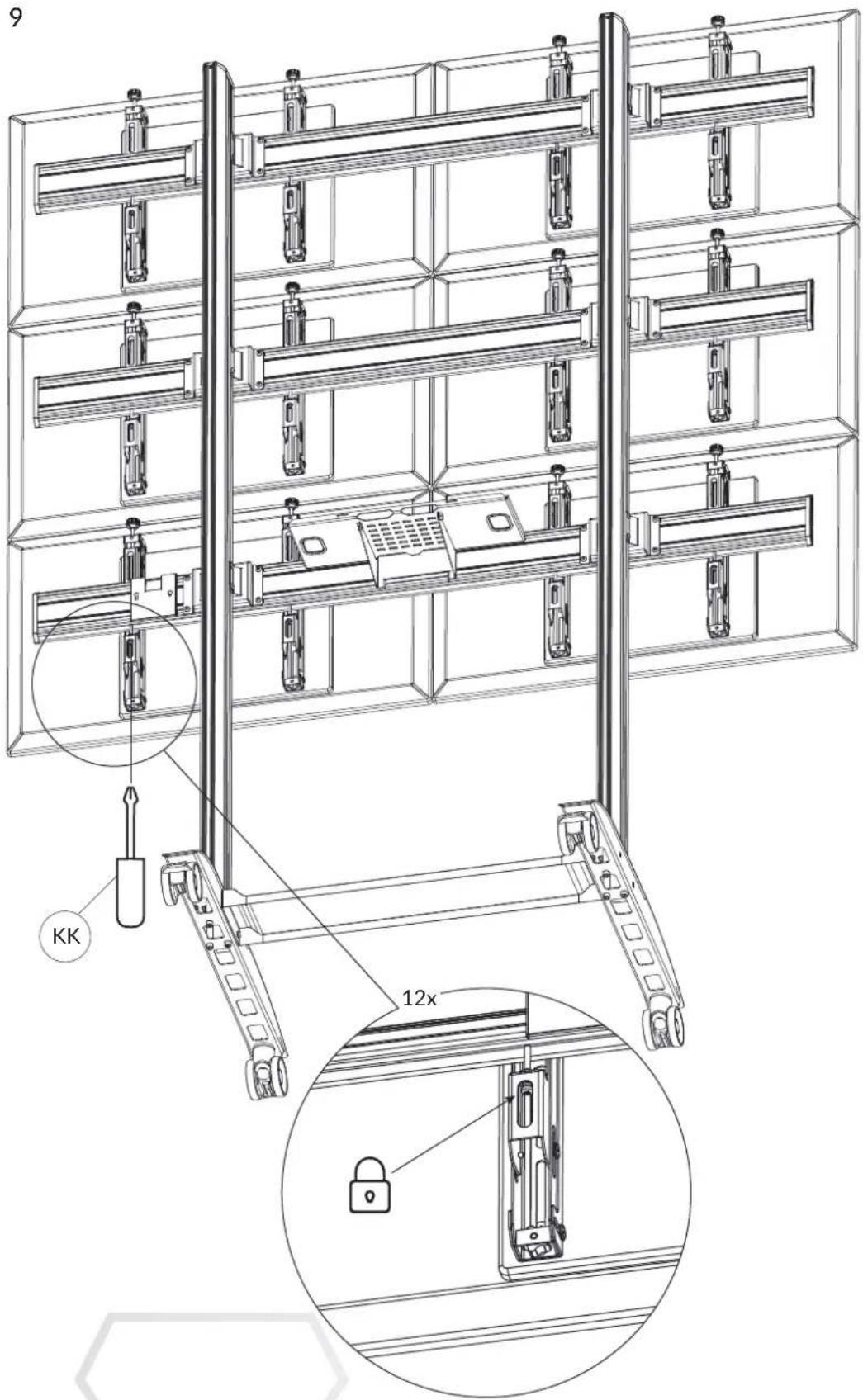

		KK	1x

Abstract black-and-white graphic of four interlocking arrows forming a diamond shape (no text or symbols)

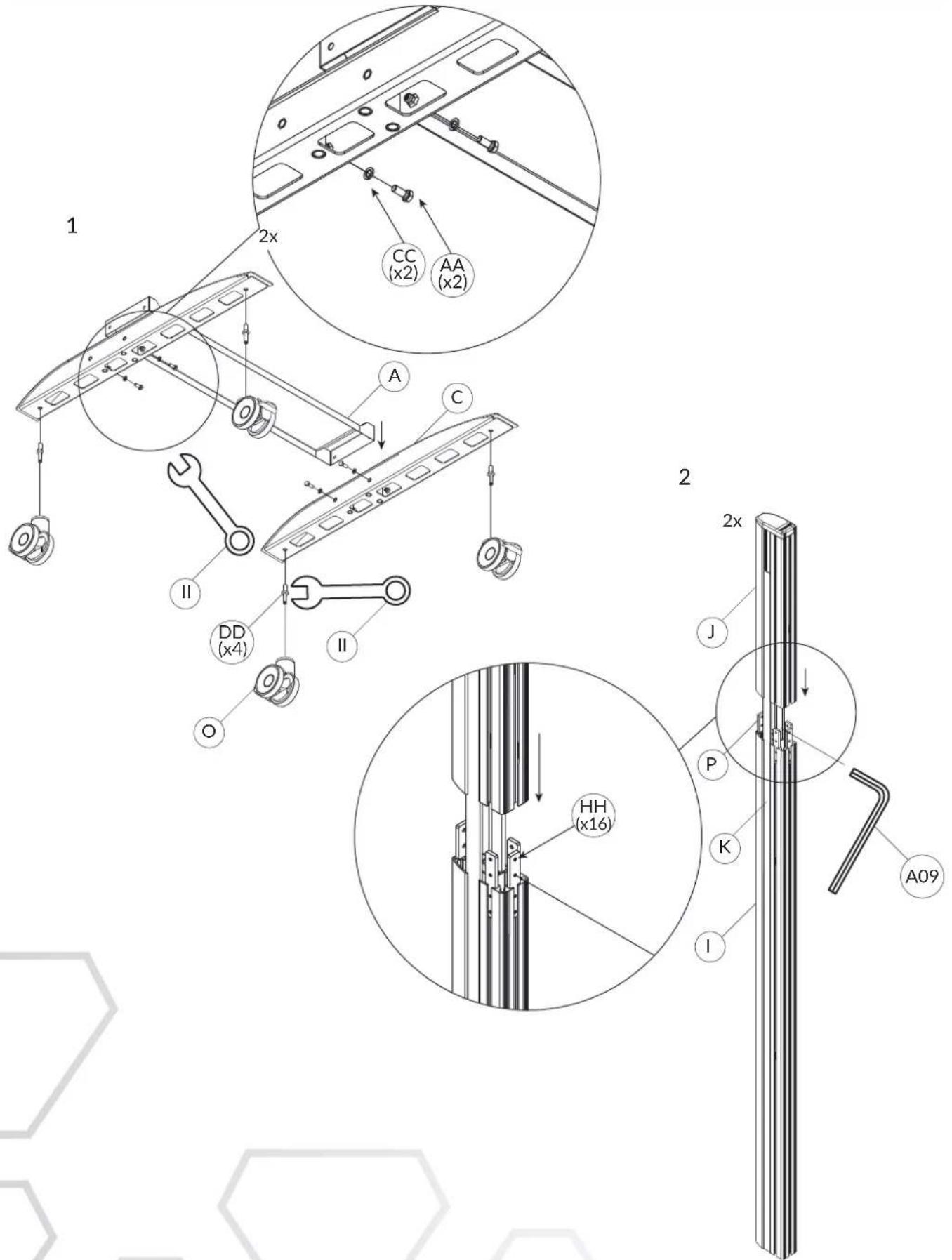

		A	1x

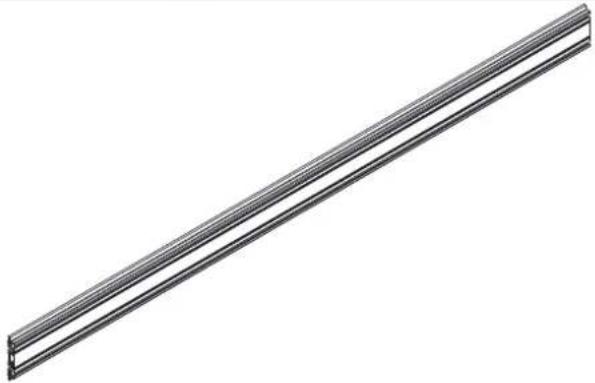

		B	3x
		C	2x
		D	1x
		E	6x
		F	1x
[AGZT]		G	2x
		H	1x
		I	2x
		J	2x
		K	4x

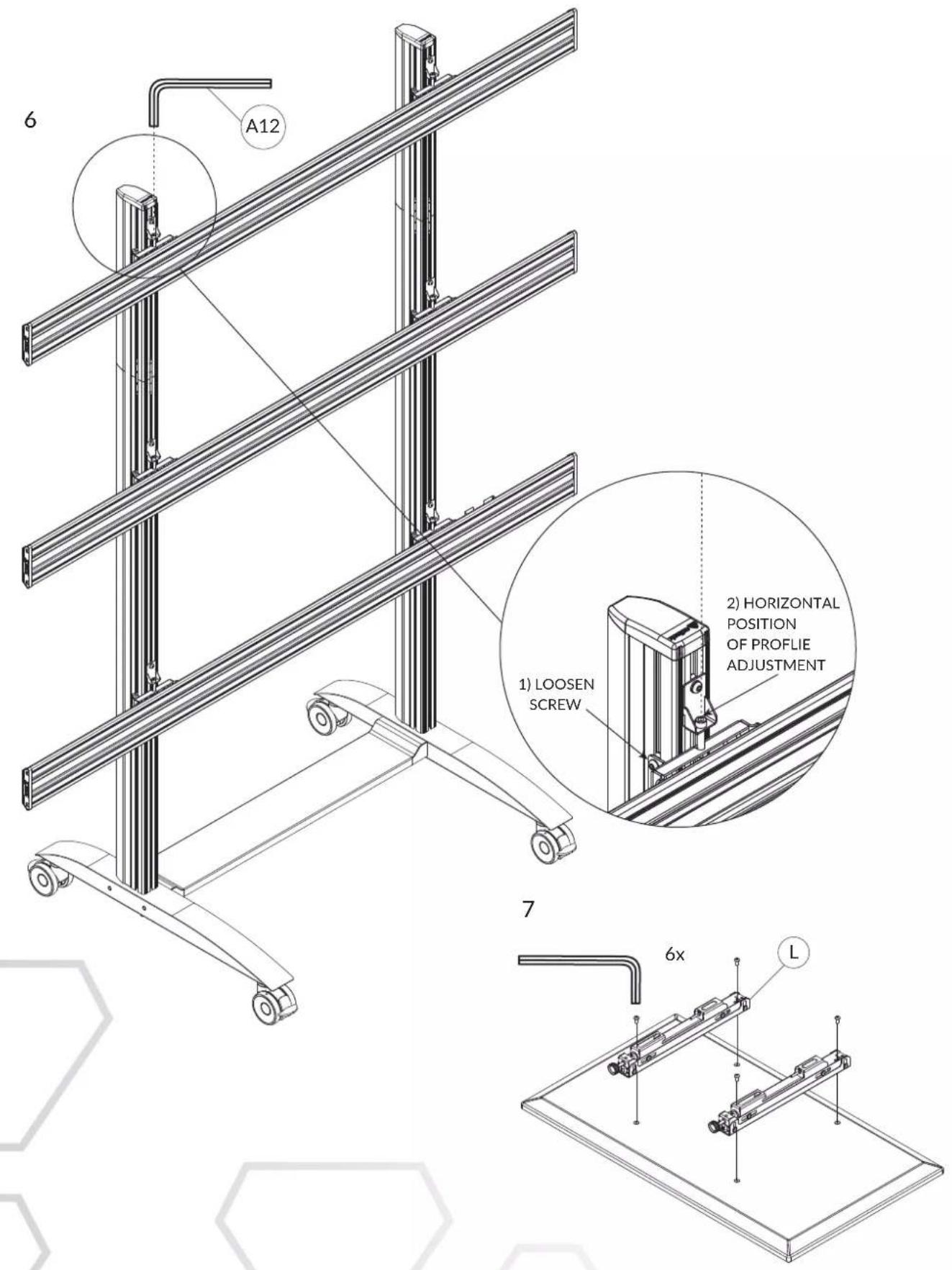

		L	12x
		M	6x
		N	2x
		O	4x
		P	8x
	M8x20	AA	4x

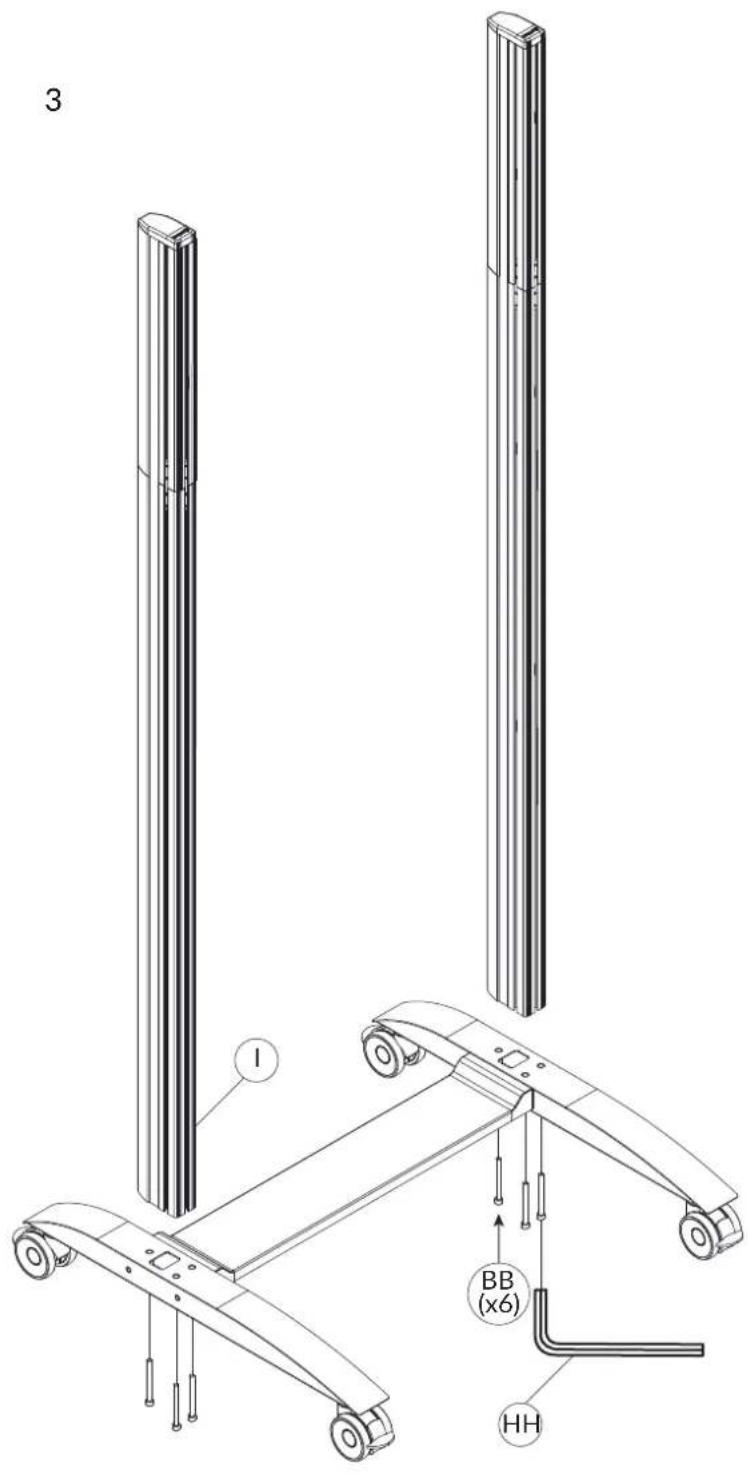

	M10x100	BB	6x
	M8	CC	10x
	S70-10x25	DD	4x

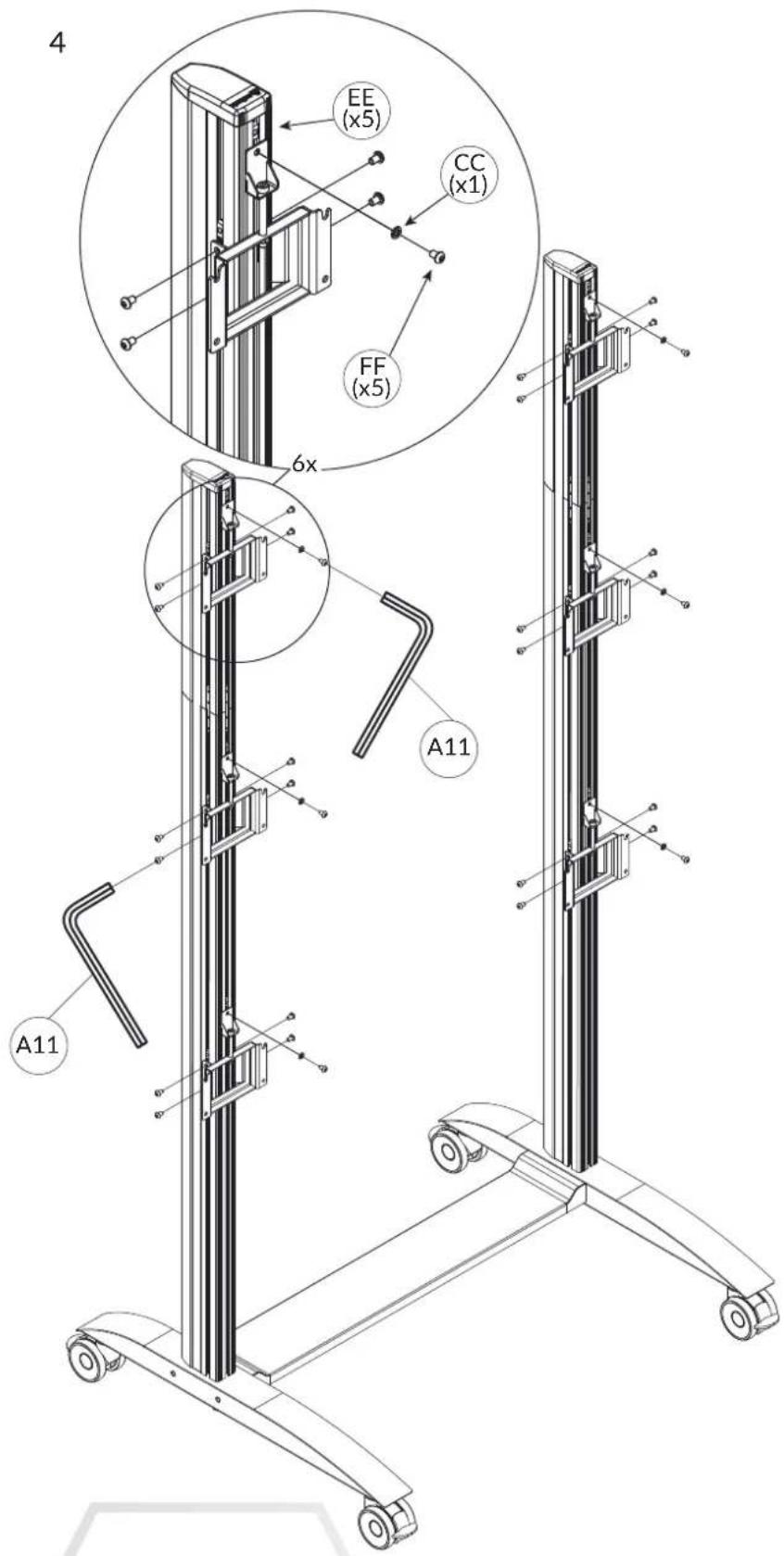

	M8	EE	54x

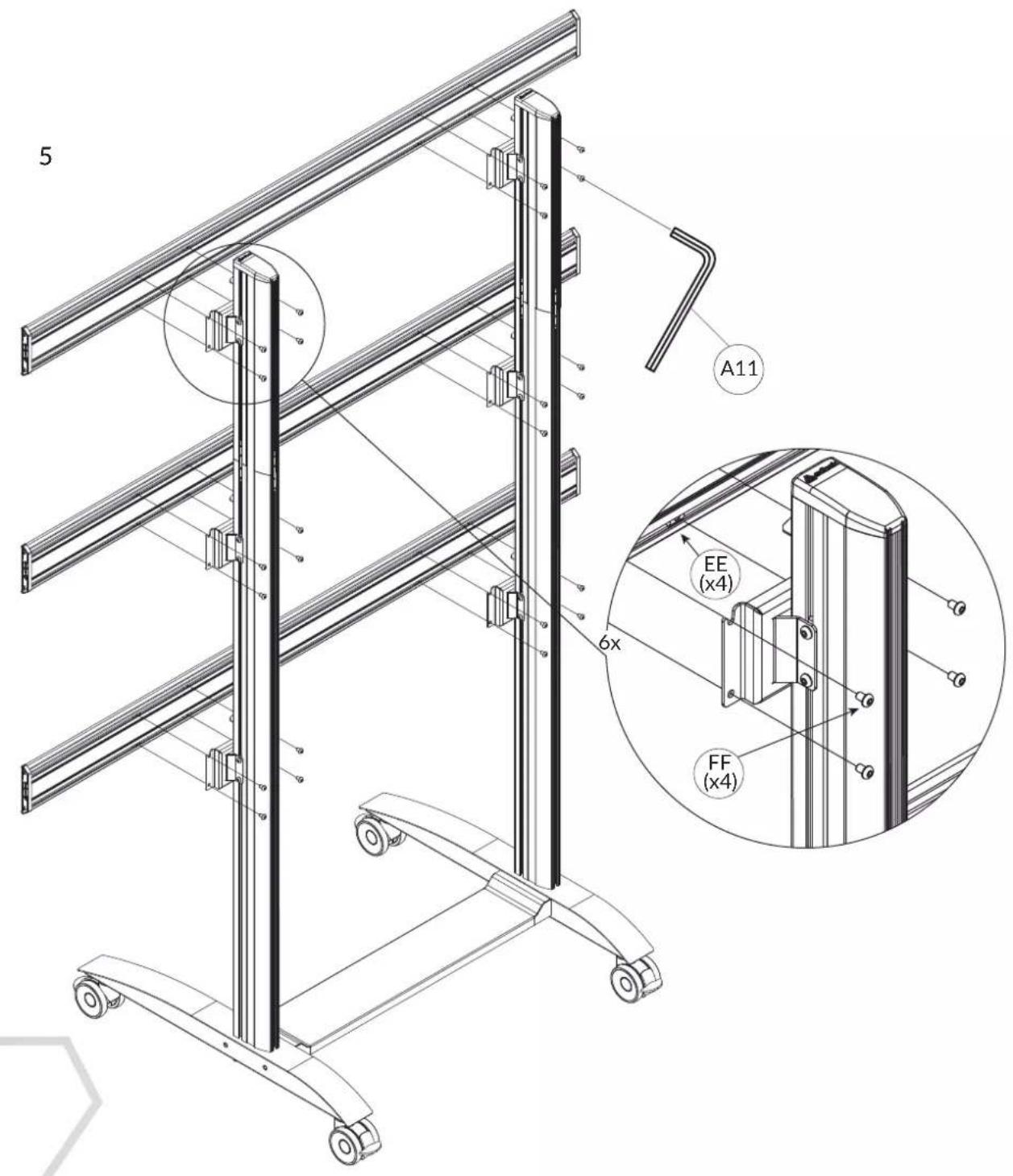

	M8x12	FF	54x
	M6x16	GG	12x
	M6x8	HH	32x

Simple line drawing of a bag with nuts and percentage symbols (no text or labels)

			A01	M4x20	24x
		M5x20	A02		24x
		M6x20	A03		24x
		M8x20	A04		24x
		fi15 x fi8,4 x 5	A05	24x
		fi15 x fi8,4 x 10	A06		24x
		M8	A07		24x
		M5 x fi14	A08		24x
		3mm	A09		1
		4mm	A10		1
		5mm	A11		1
		6mm	A12		1

13 26.06.2019, VWTA2347-L, VWTA2357-L-IM-01
