KASUTUSJUHEND EW7H389WE ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSTEAVE.... 3
2. OHUTUSJUHISED....6
3. TOOTE KIRJELDUS....8
4. JUHTPANEEL....9
5. PROGRAMMITABEL.... 10
6. VALIKUD....11
7. SEADED....13
8. ENNE ESMAKORDSET KASUTAMIST....15
9. IGAPÄEVANE KASUTAMINE....16
10. VIHJEID JA NÄPUNÄITEID.... 18
11. PUHASTUS JA HOOLDUS....18
12. VEAOTSING.... 21
13. TEHNILISED ANDMED....23
14. TOOTE INFOLEHT VASTAVALT EL-I MÄÄRUSELE 1369/2017....25
15. JÄÄTMEKÄITLUS....26

1. ⚠OHUTUSTEAVE

Enne seadme paigaldamist ja kasutamist lugege

kaasasolev juhend tähelepanelikult läbi.

Tootja ei vastuta kehavigastuste ega varalise kahju eest, mis on tingitud paigaldus- või kasutusnõuete eiramisest. Hoidke kasutusjuhendit kindlas ja kättesaadavas kohas, et saaksite seda vajadusel vaadata.

Hoiatus: Tuleoht / tuleohtlikud materjalid.

Seade sisaldab tuleohtlikku gaasi propaani (R290), mis on olulise keskkonnamõjuta gaas. Hoidke tuli ja süüteallikad seadmest eemal. Olge ettevaatlik, et te propaani sisaldavat külmutusainesüsteemi ei vigastaks.

1.1 Laste ja ohustatud inimeste turvalisus

HOIATUS!

Lämbumise, kehavigastuse või püsiva puude oht.

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte.
• Lapsed vanuses 3 kuni 8 aastat ning raske või keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Alla 3-aastased lapsed tuleks seadmest eemal hoida, kui täiskasvanu nende tegevust ei jälgi.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke pesuained lastele kättesaamatuna.

• Hoidke lapsed ja lemmikloomad seadmest eemal, kui selle uks on lahti.

• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.

• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud ainult koduse masinkuivatatava pesu kuivatamiseks.
• Ärge kasutage kuivatusfunktsiooni, kui pesu on tööstuslike kemikaalidega määrdunud.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

- Årge muutke seadme tehnilisi omadusi.

- Kui tsentrifuug pannakse pesumasina peale, kasutage virnastamise komplekti. Tornpaigalduskomplekti, mille saate osta edasimüüjalt, tohib kasutada ainult koos tarviku juhendis ette nähtud seadmega. Lugege see enne paigaldamist tähelepanelikult läbi (vt paigaldusjuhendit).

- Seadme võib paigaldada nii eraldiseisvana kui ka mööblisse tööpinna alla, järgides nõutavaid vahekaugusi (vt paigaldusjuhendit).

- Ärge paigutage seadet lukustatava ukse taha, liugukse taha ega sellise ukse taha, mille hinged on seadme hingede suhtes vastasküljel, sest nii ei pruugi uks täielikult avaneda.

- Põhjal olevaid ventilatsiooniavasid ei tohi vaipkatte, mati või muu taolise materjaliga tõkestada.

• HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.

• Ühendage toitepistik seinakontakti alles pärast seda, kui paigaldamine on lõpetatud. Veenduge, et toitepistik on ligipääsetav ka pärast paigaldamist.
• Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate ebasoovitatavate gaaside imbumist.
• HOIATUS: Ärge paigaldage seadet kohta, kus puudub öhuringlus.
  Seade sisaldab tuleohtlikku gaasi propaani (R290), mis on olulise keskkonnamõjuta gaas. Hoidke tuli ja süüteallikad seadmest eemal. Olge ettevaatlik, et te propaani sisaldavat külmutusainesüsteemi ei vigastaks.
  • HOIATUS: Hoidke ventilatsiooniava vaba nii eraldiseisva kui ka sisseehitatud seadme puhul.
  • HOIATUS: Vältige külmaainesüsteemi kahjustamist.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
• Ärge ületage maksimumkogust 9 kg (vt jaotist "Programmitabel").
• Pühkige ära pakendipraht, mis on seadme ümber kogunenud.
• Ärge kasutage seadet ilma filtrita. Puhastage ebemefilter enne või pärast igat kasutamist.
• Ärge kuivatage trummelkuivatis pesemata esemeid.
• Esemed, mis on määrdunud toiduõli, atsetooni, alkoholi, bensiini, petrooleumi, plekieemaldaja, tärpentini, vaha või vahaeemaldajaga, tuleb enne trummelkuivatis kuivatamist kuumas vees ja suurema pesuainekogusega eraldi puhtaks pesta.

• Vahtkummist (lateksvahust) esemeid, vannimütse, veekindlaid riideesemeid, kummist või vahtkummist detailidega esemeid ega patju ei tohi kuivatis kuivatada.

• Kangapehmenajaid või muid sarnaseid vahendeid tuleb kasutada vastavalt tootja juhistele.

• Eemaldage riietelt köik objektid, mis vöivad olla süttimisallikaks, näiteks välgumihklid vöi tikud.
  • HOIATUS: Ärge kunagi peatage trummelkuivatit enne kuivatustsükli lõppu, välja arvatud juhul, kui kõik esemed on kiiresti eemaldatud ja laiali laotatud nii, et soojus hajub.
• Enne mistahes hooldust lülitage seade välja ja eemaldage toitepistik pistikupesast.

2. OHUTUSJUHISED

2.1 Paigaldamine

Hoiatus: Tuleoht / tuleohtlikud

materjalid.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

- Ärge paigaldage seadet kohta, kus puudub öhuringlus Seade sisaldab tuleohtlikku gaasi propaani (R290), mis on olulise keskkonnamõjuta gaas. Hoidke tuli ja süüteallikad seadmest eemal. Olge ettevaatlik, et te propaani sisaldavat külmutusainesüsteemi ei vigastaks.

- Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

- Ärge paigaldage ega kasutage seadet ruumis, mille temperatuur vöib olla alla 5 °C vöi üle 35 °C.

- Seadme alla jääv põrand peab olema sile, stabiilne, kuumakindel ja puhas.

- Veenduge, et seadme ja põranda vahel oleks tagatud õhuringlus.

- Seadme liigutamisel tuleb seda alati hoida vertikaalasendis.

- Seadme tagakülg tuleb paigutada vastu seina.

- Kui te seadme püsivalt oma kohale asetate, jälgige loodi kasutades, et see oleks täiesti rõhtsalt. Vastasel juhul tõstke või langetage tugijalgu.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
  • HOIATUS: See seade on ette nähtud paigaldamiseks/ühendamiseks hoone maandatud ühendusega.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Årge kasutage mitmikpistikuid ega pikenduskaableid.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Ärge katsuge toitejuhet ega toitepistikut märgade kätega.

2.3 Kasutamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

Hoiatus: Tuleoht / tuleohtlikud alid. Seade sisaldab tuleohtlikku gaasi ani (R290), mis on olulise

keskkonnamõjuta gaas. Hoidke tuli ja süüteallikad seadmest eemal. Olge ettevaatlik, et te propaani sisaldavat külmutusainesüsteemi ei vigastaks.

• See seade on ette nähtud ainult koduseks (siseruumides) kasutamiseks.
• Ärge kuivatage masinas katkisi (rebenenud, kulunud) esemeid, mis sisaldavad vatiini või täitematerjali.
• Kui olete pesemisel kasutanud plekieemaldit, teostage enne kuivatustsüklit täiendav loputamine.
• Kuivatage ainult riideesemeid, mis on seadmes kuivatamiseks sobivad. Järgige iga eseme etiketil olevaid juhiseid.
• Ärge jooge ega kasutage toiduvalmistamisel seadmesse kondenseerunud/destilleeritud vett. See võib põhjustada tervisehäireid nii inimestele kui ka lemmikloomadele.
• Ärge istuge ega seiske seadme avatud uksel.
• Ärge kuivatage seadmes tilkuvaid märgi riideid.

2.4 Sisevalgustus

HOIATUS!

Vigastusoht.

• Nähtav LED-kiir, ärge vaadake otse kiire sisse!
• Sisevalgustuse vahetamiseks võtke ühendust teeninduskeskusega.

2.5 Puhastus ja hooldus

HOIATUS!

Kehavigastuse või seadme kahjustamise oht.

Hoiatus: Tuleoht / tuleohtlikud

materjalid. Seade sisaldab tuleohtlikku gaasi propaani (R290), mis on olulise keskkonnamõjuta gaas. Hoidke tuli ja süüteallikad seadmest eemal. Olge ettevaatlik, et te propaani sisaldavat külmutusainesüsteemi ei vigastaks.
- Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid vahendeid, küürimiskäsnu, lahusteid ega metallesemeid.
• Olge seadme puhastamisel hoolikas, et mitte vigastada jahutussüsteemi.

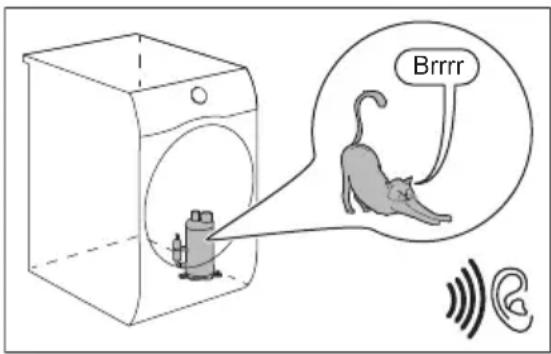

2.6 Kompressor

HOIATUS!

Seadme kahjustamise oht.

- Trummelkuivati kompressor ja kompressorisüsteem on täidetud spetsiaalse ainega, mis on fluoro-klorosüsinikuvaba. Süsteem peab jääma terveks. Süsteemi vigastused võivad tekitada lekkeid.

2.7 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.8 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

Hoiatus: Tuleoht / materiaalsete

kahjude ja seadme kahjustamise oht.

• Eemaldage seade vooluvõrgust ja veevarustusest.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Seade sisaldab tuleohtlikku gaasi (R290). Seadme öige körvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

- Eemaldage uksekäepide, et vältida laste või lemmikloomade trumlisse löksujäämist.

- Seadme äraviskamisel tuleb järgida elektri- ja elektrooniliste jäätmete kõrvaldamise (WEEE) kohalikke eeskirju.

3. TOOTE KIRJELDUS

1 Veeanum
2 Juhtpaneel
3 Sisevalgusti
4 Seadme uks
5 Filter
6 Andmesilt
7 Ôhuavad
8 Soojusvaheti kaas
9 Soojusvaheti kate
10 Reguleeritav tugijalg

Pesu hõlpsaks sisse- ja väljavõtmiseks ja seadme paigaldamiseks saab ukse avamissuunda muuta (vt eraldi brošüüri).

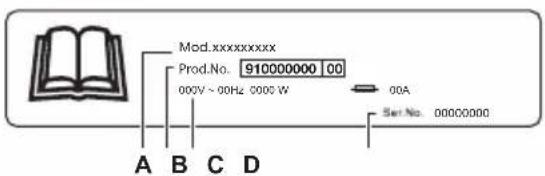

Andmeplaadi info:

A. mudeli nimi
B. tootenumber
C. elektrilised klassifitseerimised
D. seerianumber

4. JUHTPANEEL

9 Reverse Plus (Suunavahetus) puutenupp
10 Extra Silent (Eriti vaikne) puutenupp
11 Sisse/välja-nupp

Vajutage sõrmega puutenuppe soovitud valiku sümboli või nime juures. Juhtpaneeli kasutamisel ärge kasutage kindaid. Veenduge, et juhtpaneel on alat puhas ja kuiv.

4.1 Ekraan

Ekraanil olev sümbol Sümboli selgitus
	pesu kuivuse tase: Iron Dry (Triikimiskuiv), Cupboard Dry (Ka-pikuiv), Extra Dry (Eriti kuiv)
	valik Time Drying (Aegkuivatus) on sees
	valik Delay Start (Viivitus) on sees
	indikaator: kontrollige soojusvahetit
	indikaator: puhastage filtrit
	indikaator: tühjendage veemahuti
	lapselukk sees
	vale valik või on nupp asendis "Lähtesta"
	indikaator: kuivatusfaas
	indikaator: jahutusfaas
	indikaator: kortsumisvastane faas
1:50	programmi kestus
+30min., +60min. +90min. +2h	vaikimisi valitud kortsumisvastase tsükli pikendamine: +30 min, +60 min, +90 min, +2 h)
: 10.2:00	kuivatusaja valik (10 min - 2 h)
1h-20h	viivituse valik (1 h - 20 h)

1. PROGRAMMITABEL

Programm	Pesu ko-gus 1)	Omadused / kanga tüüp2)
3)Cottons (Puuvillane)Eco	9 kg	Puuvillakangaste programm, mis on loodud maksimaalseks energiasäästmiseks.
Cottons (Puuvillane) 9 kg		Valgete ja värviliste puuvillaste kangaste programm. Vaikesäte on valmis kuivuse ta-semel.
Synthetics (Tehiskiud) 4 kg		Segarõivad, mis sisaldavad peamiselt sün-teetilisi kiude nagu polüester, polüamiid jne.
Delicate (Örn materjal) 2kg		Soovitatud örnadele materjalidele nagu vis-koos, kunstsiid, akrüül ja nende segud.

Programm	Pesu ko-gus 1)	Omadused / kanga tüüp2)
Hygiene (Hügieen)	5 kg	Kuivatab ja desinfitseerib teie rõivad jamuud esemed, hoides temperatuuri vajalikuaja jooksul üle 60 °C, eemaldades 99,9%bakteritest ja viirustest4).Märkus: Seda tsüklit saab kasutada ainultniisketele esemetele. Ei sobi örnadele kan-gastele.	/ [IMAGE]
Refresh (Värskendus) 1 kg		Lühike madala temperatuuriga tsükkel, mis aitab eemaldadalõhnu väikesest kogusest rõivastest. Möeldud ka kuivadeleriietele, mis on pikka aega hoiustatud.
Down Jacket (Sulejope)	2kg	Automaatne programm, mis kuivatab hoolikalt isegi sulgede, udusulgede või sünteetilise täidisega jopede sisemise isolatsiooni.Säilitab rõiva välimuse ja termilise funktsionaalsuse	/ [IMAGE]
Outdoor	2kg	Säilitab tehnilisest tekstiilist öuekanga funkt-sionaalsuse ja taastab vetthülgavuse vee-kindlatel jopedel ja eemaldatava voodrigashell-jakkidel (mis sobivad trummelkuivatiskuivatamiseks).	/ [IMAGE]
Silk (Siid)	0,5 kg	Säilitab örnade masina- ja käsitsi pestavatesiidiriiete kuju, vähendades örna sooja õhuja pehmete liigutuste abil kortsude teket.	/ [IMAGE]
Wool (Vill) 1 kg		Kuivatab örnalt masin- ja käsitsi pestavad villased riided. Kuiprogramm on lõppenud, eemaldage esemed koheselt.
Bed Linen (Voodilinad) XL 4,5 kg		Kuivatab korraga kuni kolm voodipesukomplekti. Vähendab suurte esemete keerdu-mist ja sassiminemist, et iga voodipesu kui-vaks ühtlaselt ilma märgade laikudeta.	/ [IMAGE]
Mixed (Kiir-segapesu) XL 6 kg		Erinevad puuvillased, puuvillase-sünteetikasegust ja sünteetilised esemed.	/ [IMAGE]

1) Maksimumkaal kuiva pesu korral.
2) Kangatähise tähenduse kohta vt jaotist VIHJEID JA NÄPUNÄITEID: Pesu ettevalmistamine.
3) Cottons (Puuvillane) Cupboard (Kapikuiv) ECO programm on "Puuvillase standardprogramm" vastavalt komisjoni määrusele (EL) nr 392/2012. Sobib tavalise puuvillase märja pesu kuivatamiseks ning on köige töhusam energiasäästuprogramm märja puuvillase pesu kuivatamseks.
4) Katsetatud Candida albicansi, MS2 Bacteriophage ja Escherichia coli suhtes väliskatsega, mille viis 2021. aastal läbi Swissatest Testmaterialien AG (katsearuanne nr 20212038).

6. VALIKUD

6.1 Extra Anticrease (Kortsumisvastane)

Pikendab kuivatustsükli lõpus kortsumisvastast faasi 30, 60, 90 minuti või 2 tunni võrra. See funktsioon vähendab

kortsumist. Kortsumisvastase faasi ajal võib pesu masinast eemaldada.

6.2 Dryness Level (Kuivus)

See funktsioon aitab pesu kuivustaset suurendada. Saadaval on 3 valikut:

• Extra Dry (Eriti kuiv)
• Cupboard (Kapikuiv)
• Iron Dry (Triikimiskuiv)

6.3 Time Dry (Aeg)

Saate seada programmi kestuse minimaalselt 10 minutit kuni maksimaalselt 2 tundi. Nõutav kestus sõltub seadmes olevast pesukogusest.

Väikeste pesukoguste või üksikute esemete pesemiseks soovitame kasutada lühiajalisi pesoprogramme.

KUIVATUSE SOOVITUSED

kuni 10 min	jaheda öhu kasutamine (ilma kuumutita).
10 - 40 min	täiendav kuivatus pärast eel-mist kuivatustsüklit.
>40 min	väiksema, kuni 4 kg pesuko-guse täiskuivatus, körged pöörded (>1200 p/min).

6.8 Funktsioonide tabel

6.5 End Alert (Helisignaal)

Helisignaal annab märku:

• tsükli lõpust
- kortsumisvastase faasi algusest ja lõpust
• tsükli katkestamisest
Vaikimisi on helisignaal alati sisse lülitatud.
Selle funktsiooni abil saate heli sisse ja välja lülitada.

Valiku End Alert (Helisignaal) saate aktiveerida köikide programmidega.

6.6 Reverse Plus (Suunavahetus)

Suurendage trumli pöörete vaheldamissagedust, et hoida ära pesu sõlmeminekut. Ühtlasema kuivatustulemuse saamiseks ja kortsude vähendamiseks. Soovitatav suurte ja pikkade esemete puhul (nt linad, pikad püksid, pikad kleidid)

6.7 Extra Silent (Eriti vaikne)

Seade töötab madalal müratasemel, ilma et see möjutaks kuivatamise kvaliteeti. Seade töötab aeglaselt ja tsükliaeg on pikem.

Programmid1)	Dryness Level (Kuivus)			Extra Anticerase (Kort-sumisvastane)	Extra Silent (Eriti vaikne)	Reverse Plus (Suunavahetus)	Time Dry (Aeg)
Cottons (Puuvillane) Eco	■	■
Cottons (Puuvillane) ■ ■ ■ ■ ■ ■
Synthetics (Tehiskiud) ■ ■ ■ ■ ■ ■ ■
Delicate (Örn materjal)	■	■
Hygiene (Hügieen)	■		■
Programmid1)	Dryness Level (Kuivus)			Extra Anticrea-se (Kort-sumisvas-tane)	Extra Silent (Eriti vaik-ne)	Reverse Plus (Suunava-hetus)	Time Dry (Aeg)
Refresh (Värskendus)
Down Jacket (Sulejope)[584W]
Outdoor^
Silk (Siid)^
Wool (Vill)							■ 2)
Bed Linen (Voodilinad) XL
Mixed (Kiir-segapesu) XL

1) Koos programmiga võite valida ühe või mitu funktsiooni. Nende aktiveerimiseks või tühistamiseks vajutage puu- enuppu.
2) Vt jaotist FUNKTSIOONID: Kuivatusaeg programmiga Vill

7. SEADED

7.1 Lapseluku funktsioon

See valik takistab lastel seadmega programmi töötamise ajal mängimist. Puutenupud on lukustatud.

Ainult sisse/välja nupp on kasutatav.

Lapseluku aktiveerimine:

1. Seadme sisselülitamiseks vajutage sisse/välja-nuppu.
2. Vajutage ja hoidke mõni sekund puutenuppu (D).
   Lapseluku indikaator süttib.

i

Lapselukku on võimalik välja lülitada programmi töötamise ajal. Vajutage ja hoidke samu puutenuppe all, kuni lapseluku indikaator kustub. Lapseluku funktsiooni ei saa valida 8 sekundi jooksul pärast seadme sisselülitamist.

7.2 Jääkniiskuse reguleerimine

i

Iga kord, kui te sisenete režiimi "Pesu jääkniiskuse reguleerimine", läheb viimati määratud jääkniiskuse väärtus uuele tasemele (nt viimati valitud -2- muutub väärtuseks). 1-

Jääkniiskuse vaiketaseme muutmiseks:

1. Seadme sisselülitamiseks vajutage sisse/välja-nuppu.
2. Programmi valimiseks kasutage programminuppu.
3. Oodake umbes 8 sekundit.
4. Vajutage ja hoidke samaaegselt nuppe (F) ja (E).

Süttib üks järgmistest indikaatoritest:

• maksimaalne kuivus

• 1 - kuivem pesu
  • tavathe kuiv pesu

• Vajutage ja hoidke uuesti nuppe (F) ja E, kuni õige taseme indikaator süttib.

i

Kui ekraan pöördub tagasi tavarežiimi (kuvatakse valitud programmi aeg alates 2. sammust), siis vajutage jääkniiskuse taseme valimisel uuesti nuppe (F) ja (E), et siseneda režiimi "Pesu jääkniiskuse reguleerimine" (olemasolev jääkniiskuse tase läheb uuele väärtusele).

1. Jääkniiskuse valitud tasemega nõustumiseks oodake 5 sekundit ja ekraan läheb tagasi tavarežiimi.

Dryness Level (Kuivus) Ekraanisümbol

7.3 Veemahuti indikaator

Vaikimisi on veepaagi indikaator sisse lülitatud. See süttib, kui programm saab läbi või siis, kui veepaaki tuleb tühjendada.

i

Kui tühjenduskomplekt (lisatarvik) on paigaldatud, tühjendab seade vee veepaagist automaatselt. Sel juhul on soovitatav veepaagi indikaator välja lülitada.

Veepaagi indikaatori väljalülitamine:

1. Seadme sisselülitamiseks vajutage sisse/välja-nuppu.

2. Oodake umbes 8 sekundit.

3. Vajutage ja hoidke samaaegselt nuppe (H) ja (G).

Ekraanil kuvatakse üks kahest konfiguratsioonist:

• Ekraan näitab "Väljas". Ekraan lülitub tavalisse režiimi 5 sekundi pärast.
• Ekraan näitab "Sees". Ekraan lülitub tavalisse režiimi 5 sekundi pärast.

7.4 Töötundide loendur

See funktsioon annab võimaluse kuvada seadme kogu tööaja tundides, mida hakatakse lugema selle esmakordsest sisselülitamisest. Kuvatakse tsüklite tegelik tööaeg (ei sisalda pause ega viitkäivitusaega).

Selle väärtuse visualiseerimiseks toimige järgmiselt.

1. Lülitage seade sisse, vajutades Sees/Väljas nuppu.
2. Vajutage ja hoidke F ja D nuppe mõned sekundid all.
3. 3 sekundi pärast kuvatakse ekraanil seadme töötunnid kokku: nt kui tööaeg on 1276 tundi, kuvatakse ekraanil tekst Hr 2 sekundiks, seejärel 12 2 sekundiks, millele järgneb76. See väärtus kuvatakse korraga kahekohalise jadana: kaks esimest numbrit tähistavad tuhandeid ja sadu, kaks teist numbrit kümneid ja ühikuid.

Sellest režiimist väljumiseks vajutage mis tahes nuppu, keerake valikunuppu või lülitage seade välja.

7.5 Tehasesätted

See funktsioon võimaldab taastada tehase vaikeseaded. Salvestatud valikud ja töörežiimid lähtestatakse.

Selle valiku aktiveerimiseks järgige alltoodud samme.

1. Lülitage seade sisse, vajutades Sees/Väljas nuppu.
2. Oodake umbes 8 sekundit.

3. Vajutage ja hoidke E ja D nuppe mõned sekundid all.

4. Seade kinnitab toimingu, kuvades .---

Kui protseduur ei toimi (see võib olla tingitud ajalõpust või valest klahvikombinatsioonist), lülitage seade välja ja korrake järjestust algusest peale.

8. ENNE ESMAKORDSET KASUTAMIST

Trumli tagumised lukud eemaldatakse automaatselt kuivati esmakordsel sisselülitamisel. Kosta võib mõningaid helisid.

Tagumiste trumlikukkude avamiseks:

1. Lülitage seade sisse.
2. Valige programm.
3. Vajutage nuppu Start/paus.

Trummel hakkab pöörlema. Tagumised trumlilukud lülituvad automaatselt välja.

Enne seadme kasutamist riiete kuivatamiseks:

• Puhastage trummelkuivatit niiske lapiga.
• Käivitage 1-tunnine programm niiske pesuga.

Võimalik, et kuivatustsükli alguses (esimesed 3–5 min) on müratase veidi kõrgem. Seda põhjustab kompressori käivitumine. See on tavaline kompressoriga seadmete, näiteks külmikute või sügavkülmikute puhul.

8.1 Ebaharilik löhn

Seade on tihedalt pakitud.

Kui olete seadme lahti pakkinud, võite tunda ebaharilikku lõhna. Uute seadmete puhul on see tavaline.

Seadme valmistamisel on kasutatud erinevat tüüpi materjale, mis koos võivad tekitada ebaharilikku lõhna.

Kasutamisel ja pärast möningaid kuivatustsükleid see löhn ajapikku kaob.

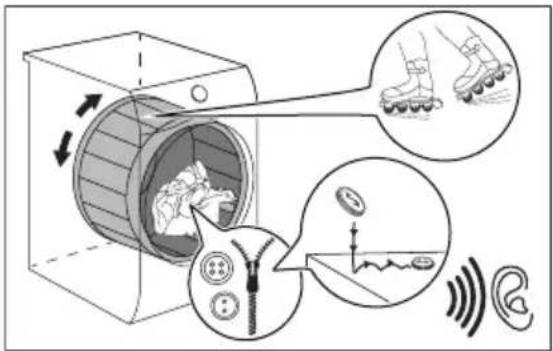

8.2 Helid

Kuivatustsükli ajal võivad seadmest kostuda erinevad helid. Need kuuluvad tavapärase töö juurde.

Töötav kompressor.

Pöörlev trummel.

Töötavad ventilaatorid.

Töötav pump ja kondenseerumine paaki.

9.1 Programmi käivitamine ilma viitkäivituseta

1. Valmistage pesu ette ja laadige masinasse.

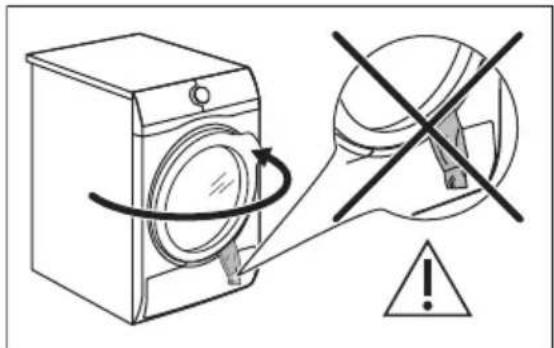

Veenduge, et ukse sulgemisel ei jääks pesu seadme ukse ja kummist tihendi vahele.

1. Vajutage sisse/välja-nuppu, et seade käivitada.
2. Määrake õige programm ja lisavalikud vastavalt pesu liigile.

Ekraan näitab programmi kestust.

Tegelik kuivatusaeg sõltub pesu tüübist (kogusest ja materjalist), ruumi temperatuurist ja pesu niiskustasemest pärast tsentrifuugimist.

1. Vajutage puutenuppu Start/Pause (Start/paus).

Programm käivitub.

9.2 Programmi käivitamine viitkäivitusega

1. Määrake öige programm ja lisavalikud vastavalt pesu liigile.
2. Vajutage viitkäivituse nuppu korduvalt, kuni ekraanil kuvatakse soovitud viivitus.

Võimaldab programmi algust edasi lükata minimaalselt 1 tunnist maksimaalselt 20 tunnini.

1. Vajutage puutenuppu Start/Pause (Start/paus).

Ekraanil kuvatakse viitkäivituse tagasiloendus.

Kui pöördloendus on löppenud, käivitub programm.

1. Vajutage seadme väljalülitamiseks sisse/välja-nuppu.
2. Vajutage sisse/välja-nuppu, et seade käivitada.
3. Valige programm.

Teise võimalusena:

Kui programm on lõppenud.

• Kostub katkendlik helisignaal.
  • Ekraanil kuvatakse ☐ : ☐ ☐
• Indikaator poleb.
• Indikaatorid 📋 Filter ja Paak võivad põlema hakata.
• Indikaator Start/Pause (Start/paus) põleb. Seade jätkab tööd kortsumisvastase kaitse faasis veel umbes 30 minutit või rohkem, kui valitud on Extra Anticrease (Kortsumisvastane) (vt jaotist Valik - Extra Anticrease (Kortsumisvastane)).

Kortsumisvastane faas vähendab kortsumist.

Pesu võib eemaldada ka enne kortsumisvastase faasi lõppemist. Paremate tulemuste saavutamiseks soovitame pesu eemaldada veidi enne faasi lõppu.

Kui kortsumisvastane faas on lõppenud:

• Ekraanil kuvatakse jätkuvalt
• Indikaator on kustunud.
• Indikaatorid 📋 Filter ja ✉ Paak jäävad põlema.
• Start/Pause (Start/paus) indikaator kustub.

1. Vajutage seadme väljalülitamiseks käivitusnuppu.

2. Avage seadme uks.

3. Võtke pesu välja.

4. Sulgege seadme uks.

Kehvade kuivatustulemuste võimalikud põhjused:

• Vaikimisi valitud kuivusaste pole piisav. Vt jaotist Vaikekuivatustaseme reguleerimine
• Ruumi temperatuur on liiga madal või liiga kõrge. Optimaalne ruumi temperatuur on 18°–25°C.

i

Pärast programmi löppemist puhastage alati filter ja tühjendage veemahuti.

9.5 Ooterežiimi funktsioon

Energiatarbimise vähendamiseks lülitab funktsioon seadme automaatselt välja:

• Kui 5 minuti jooksul ei ole programmi käivitatud.
• Pärast 5 minuti möödumist pesuprogrammi lõpust.

i

Aega on lühendatud 30 sekundini, kui valikunupp on asendis "Lähtesta".

10. VIHJEID JA NÄPUNÄITEID

10.1 Pesu ettevalmistamine

Sageli on riided pärast pesutsüklit sõlmes ja keerdunud.

Sölmes ja keerdus riided ei saa korralikult kuivada.

Korraliku õhuvoo ja ühtlaste kuivatustulemuste tagamiseks on soovitatav riideid enne trumlisse panekut raputada ja panna sisse ükshaaval.

Tõhusa kuivatamise tagamiseks:

• Sulgege tömblukud.
  • Sulgege tekikottide kinnitused.
• Årge jätke lipse või paelu lahti (nt põllepaelad). Enne programmi käivitamist siduge need kokku.
  • Eemaldage taskutest köik esemed.

• Pöörake ümber riided, millel on puuvillane vooder. Puuvillane pool peab jääma väljapoole.

• Valige alati programm, mis sobib pesu tüübile.

• Ärge pange kokku heledaid ja tumedaid esemeid.
• Kokkutõmbumise vähendamiseks kasutage puuvillastele, venivatele või kootud esemetele mõeldud programme.
• Ärge ületage maksimaalset lubatud pesukogust; vt infot programmide jaotises või ekraanil.
• Kuivatage ainult sellist pesu, mis sobib trummelkuivatisse. Vaadake esemetel olevaid etikette.
• Ärge kuivatage koos väikseid ja suuri esemeid. Väikesed esemed vöivad suurte sisse kinni jääda ja mitte ära kuivada.
• Enne trummelkuivatisse panekut raputage suured esemed lahti. Nii ei jää riided pärast kuivatustsüklit seest niiskeks.

Etikett Kirjeldus

Pesu sobib trummelkuivatamiseks.

Pesu sobib trummelkuivatamiseks körgematel temperatuuridel.

Pesu sobib trummelkuivatamiseks ainult madalatel temperatuuridel.

Pesu ei sobi trummelkuivatamiseks.

11. PUHASTUS JA HOOLDUS

11.1 Filtri puhastamine

ETTEVAATUST!

Ärge kasutage filtri puhastamiseks vett. Koguge kiud käsitsi kokku ja visake prügikasti (vältige plastkiudude viskamist veekeskkonda).

Parimate kuivatustulemuste saamiseks puhastage filtrit regulaarselt. Ummistunud filter muudab kuivatustsükli pikemaks ja suurendab energiatarbimist. Puhastage filtrit käega. Vajadusel kasutage tolmuimejat.

1.2.

1) Vajadusel eemaldage ebemed filtripesast ja tihendilt. Võite kasutada tolmuimejat.

11.2 Veemahuti tühjendamine

1.2.

Võite kasutada veemahuti vett alternatiivina destilleeritud veele (nt aurutriikimiseks). Enne vee kasutamist eemaldage filtri abil mis tahes setted.

11.3 Soojusvaheti puhastamine

1.2.

1) Vajadusel eemaldage ebemed filtripesast ja tihendilt. Võite kasutada tolmuimejat.

ETTEVAATUST!

Ärge puudutage metallpinda paljaste kätega. Vigastusoht. Kandke kaitsekindaid. Puhastage ettevaatlikult, et metallpinda mitte kahjustada.

11.4 Trumli puhastamine

HOIATUS!

Enne puhastamist eemaldage seade vooluvõrgust.

Trumli sisepinna ja trumli ribide puhastamiseks kasutage tavalist neutraalset pesuvahendit. Kuivatage puhastatud pinnad pehme lapiga.

ETTEVAATUST!

Trumli puhastamiseks ei tohi kasutada abrasiivseid ega terasvillast vahendeid.

11.5 Juhtpaneeli ja korpuse puhastamine

Juhtpaneeli ja korpuse puhastamiseks kasutage tavalist neutraalset pesuvahendit.

Puhastamiseks kasutage niisket lappi. Kuivatage puhastatud pinnad pehme lapiga.

ETTEVAATUST!

Ärge kasutage mööblipuhastusvahendeid ega pinda kriimustada võivaid puhastusvahendeid.

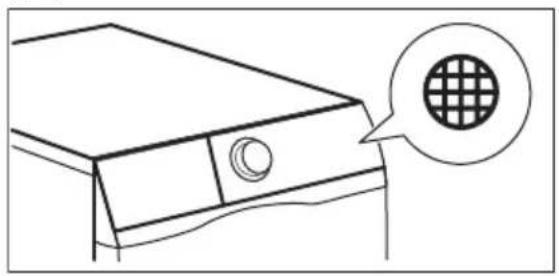

11.6 Ōhuavade puhastamine

Öhuvahedest tolmu eemaldamiseks kasutage tolmuimejat.

12. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Veakoodid

Seade ei käivitu või peatub töötamise käigus.

Püüdke esmalt leida probleemile lahendus (vt tabelit). Kui probleem püsib, pöörduge hoolduskeskusse.

HOIATUS!

Eemaldage seade vooluvõrgust enne mistahes kontrollimise läbiviimist.

Suurema probleemi puhul kölab helisignaal ning ekraanil kuvatakse veakood ja nupp ▷|| Start/Pause (Start/paus) vöib pidevalt vilkuda:

Veakoodid Võimalik põhjus Kõrvaldamise abinõu
E50	Seadme mootori ülekoormus.Pesukogus on liiga suur või pesu on trumlis kinni.	Programm ei jõudnud lõpule. Võtke pesu masinast välja, valige programm ja käivitage tsükkel uuesti.
E90 või E91	Sisemine tõrge. Elektrooniliste osade ja seadme vahel puudub ühendus.	Programm ei lõppenud õigesti või seadme töö peatati liiga vara. Lülitage seade uuesti välja ja sisse.Kui veakood kuvatakse uuesti, pöörduge volitatud hoolduskeskusse.
EH0	Elektrivarustus on kõikuv. Kui seadme näidikul kuvatakse EH0, siis oodake elektrivarustuse stabiliseerumist ja seejärel vajutage käivitusnuppu. Kui seade katkestab tsükli ilma nähtava põhjuseta, vajutage tsükli käivitusnuppu. Hoiatuse ilmu-misel kontrollige toitejuhtme/toitepistiku kor-rasolekut või toitevõrku.

Kui ekraanil on teised veakoodid, lülitage seade välja ja seejärel uuesti sisse. Kui probleem ei kao, pöörduge volitatud hoolduskeskusse.

Kui tegemist on mõne muu trummelkuivati probleemiga, otsige võimalikke lahendusi alltoodud tabelist.

12.2 Törkeotsing

Probleem Võimalik lahendus
Ei saa seadet aktiveerida. Veenduge, et toitepistik on seinakontakti ühendatud.
Kontrollige kaitsmeid kaitsekilbis (kodune elektrivõrk).
Programm ei käivitu. Vajutage nuppu Start/Pause (Start/paus).
Veenduge, et masina luuk on suletud.
Seadme uks ei sulgu. Veenduge, et filter on õigesti paigaldatud.
Veenduge, et pesu ei ole seadme ukse ja kummist ti-hendi vahele kinni jäänud.
Seade peatub töötamise ajal. Veenduge, et veemahuti on tühi. Programmi käivitami-seks vajutage nuppu Start/Pause (Start/paus).
Pesukogus on liiga väike, lisage pesu või kasutage pro-grammi Time Drying (Aegkuivatus).
Tsükkel kestab liiga kaua või kuivatustulemused pole rahuldavad.1)	Veenduge et pesu kogus on programmi kestusega kooskõlas.
Veenduge, et filter on puhas.
Pesu on liiga märg. Tsentrifuugige pesu masinas veel kord.

Probleem Võimalik lahendus

Jälgige, et toatemperatuur oleks üle +5°C ja alla +35°C.	Optimaalne toatemperatuur on vahemikus 18°C kuni 25°C.
Valige Time Drying (Aegkuivatus) või Extra Dry (Eriti kuiv) programm.2)
Näidikul kuvatakse — — —	Kui soovite seada uut programmi, lülitage seade välja ja sisse.

Veenduge, et tehtud valikud sobivad programmiga.

1) Maksimaalselt 5 tunni pärast peatub programm automaatselt.
2) Võib juhtuda, et suurte esemete (nt voodilinade) kuivatamisel jääb mõni koht niiskeks.

Kui kuivatustulemused ei ole rahuldavad

• Valitud programm oli vale.
• Filter on ummistunud.
• Soojusvaheti on ummistunud.
• Seadmes on liiga palju pesu.

• Trummel on must.

• Juhtivussensori vale seade (vt jaotist "Seaded - Pesu lõppniiskuse reguleerimine", et leida sobivam seade).
  • Ôhuavad on ummistunud.

• Toatemperatuur on liiga kõrge (optimaalne toatemperatuur on 18°C kuni 25°C)

13. TEHNILISED ANDMED

Kõrgus x laius x sügavus 850 x 596 x 638 mm (max 662 mm)
Maksimum sügavus, kui seadme uks on avatud 1107 mm
Maksimum laius, kui seadme uks on avatud 958 mm
Reguleeritav kõrgus 850 mm (+ 15 mm – jalgade reguleerimine)
Trumli maht 118 l
Maksimum pesukogus 9 kg
Pinge 230 V
Sagedus 50 Hz
Müratase 63 dB
Koguvõimsus 700 W
Energiatõhususe klass A+++
Energiatarbimine puuvillase standardprogrammi ja täis-kogusega. 1)	1,68 kWh
Energiatarbimine puuvillase standardprogrammi ja osa-lise kogusega. 2)	0,86 kWh
Aastane energiatarve 3)	194,1 kWh
Energiatarve ooterežiimis 4)	0,05 W
Energiatarve Väljas-režiimis 4)	0,05 W
Kasutusviis Kodumajapidamine
Lubatud ümbritsev temperatuur + 5°C kuni + 35°C
Kaitsetase tahkete osakeste ja niiskuse juurdepääsu eest on tagatud kaitsekattega, välja arvatud juhtudel, kus madalpingeseadmel puudub kaitse niiskuse eest	IPX4
Gaasi nimetus R290
Kaal 0,149 kg

1) Vastavalt standardile EN 61121. 9 kg puuvillast pesu tsentrifuugimiskiirusel 1000 p/min.

2) Vastavalt standardile EN 61121. 4,5 kg puuvillast pesu tsentrifuugimiskiirusel 1000 p/min.

3) Energiatarbimine kWh aastas, vöttes aluseks 160 tavalist kuivatustsüklit puuvillase pesu tavaprogrammi puhul täiskoormuse ja osalise koormuse juures ning vähese võimsustarbega režiimide energiatarbimise. Tegelik energiatarbimine tsükli kohta oleneb seadme kasutamisest (MÄÄRUS (EL) nr 392/2012).

4) Vastavalt standardile EN 61121.

Tabelis toodud andmed vastavad ELi komisjoni määruse 392/2012 rakendusdirektiivile 2009/125/EÜ.

13.1 Tarbimisväärtused

i

Toodud väärtused on saadud laboritingimustes vastavaid standardeid järgides. Erinevad parameetrid võivad andmeid muuta, näiteks: pesu kogus, pesu liik ja keskkonnatingimused. Pesu esialgne niiskusesisaldus, vee tüüp, toitepinge ja kui muudate programmi vai-keseadet, võivad samuti mõjutada energiakasutust ja kuivatusprogrammi kestust.

Programm Tsentrifuugimine / jääkniiskus	Kuivatusaeg1)	Energiatar-ve2)
Cottons (Puuvillane) Eco 9 kg
Cupboard (Kapikuiv) 1400 p/min / 50% 163 min 1,46 kWh
1000 p/min / 60% 199 min 1,68 kWh
Cottons (Puuvillane) 9 kg
Iron Dry (Triikimiskuiv) 1400 p/min / 50% 113 min 0,96 kWh
1000 p/min / 60% 136 min 1,19 kWh
Cottons (Puuvillane) Eco 4,5 kg
Cupboard (Kapikuiv) 1400 p/min / 50% 87 min 0,72 kWh
1000 p/min / 60% 110 min 0,86 kWh
Synthetics (Tehiskiud) 4 kg

Programm Tsentrifuugimine / jääkniiskus

Kuivatusaeg ^1)

Energiatar- ve2)

Cupboard (Kapikuiv) 1200 p/min / 40% 68 min 0,53 kWh

800 p/min / 50% 76 min 0,62 kWh

1) Väiksemate pesukoguste puhul on tsükkel lühem ja seade kasutab vähem energiat.
2) Sobimatu ümbritsev temperatuur ja/või liiga vähe tsentrifuugitud pesu võib pikendada tsükli kestust ja suurenda-da energiatarbimist.

14. TOOTE INFOLEHT VASTAVALT EL-I MÄÄRUSELE 1369/2017

Toote infoleht
Kaubamärk Electrolux
Mudel EW7H389WE	PNC916099691
Nimitäitekogus kg 9
Ventileeriv või kondenseeriv trummelkuivati Kondensaator
Energiatõhususe klass A+++
Energiatarbimine kWh aastas, võttes aluseks 160 tavalist kuivatustsüklit puuvillase pesu tavaprogrammi puhul täiskoormuse ja osalise koormuse juures ning vähese võimsustarbega seisundite energiatarbimise. Seadme tegelik energiatarbimine tsükli kohta oleneb selle kasutusviisist.	194,1
Automaatne trummelkuivati või mitteautomaatne trummelkuivati Automaatne
Puuvillase pesu tavaprogrammi energiatarbimine täiskoormuse juures kWh 1,68
Puuvillase pesu tavaprogrammi energiatarbimine osalise koormuse juures kWh 0,86
Elektritarbimine väljalülitatud seisundis W 0,05
Võimsustarve ooteseisundis W	0,05
Ooteseisundi kestus minutites	10
Puuvillase pesu tavaprogramm täis- ja osalise koormuse juures on tavaline kui-vatustsükkel, mille kohta kehtib märgisel ja tootekirjelduses esitatud teave, et kõ-nealune programm sobib normaalse märja puuvillase pesu kuivatamiseks ning et see on puuvillase pesu jaoks energiatarbimise seisukohast kõige tõhusam
Kaalutud programmi kestus minutites puuvillase pesu tavaprogrammi puhul täis- ja osalise koormuse juures	148
Programmi kestus minutites puuvillase pesu tavaprogrammi puhul täiskoormuse juures	199
Programmi kestus minutites puuvillase pesu tavaprogrammi puhul osalise koor-muse juures	110
Kondenseerimistõhususe klass skaalal G-st (kõige ebatõhusam) A-ni (kõige tõ-husam)	A
Keskmine kondenseerimistõhusus protsentides puuvillase pesu tavaprogrammi puhul täiskoormuse juures	91
Keskmine kondenseerimistõhusus protsentides puuvillase pesu tavaprogrammi puhul osalise koormuse juures	91
Kaalutud kondenseerimistõhusus puuvillase pesu tavaprogrammi puhul täis- ja osalise koormuse juures	91
Helivõimsuse tase detsibellides (dB) 63
Sisseehitatud seade J/E Ei

Tabelis toodud andmed vastavad ELi komisjoni määruse 392/2012 rakendusdirektiivile 2009/125/EÜ.

15. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

[Non-Text]

......

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

[EMPTY]

electrolux.com
