KASUTUSJUHEND AT-HDSL2 Audio-Technica

デジタルオーディオセレクター

AT-HDSL2

取扱説明書

audio-technica.

お買い上げいただきありがとうございます。

ご使用の前にこの説明書を必ずお読みください。

また保証書と一緒にいつでもすぐ読める場所に保管しておいてください。

本機は2系統の光デジタル入力信号を「セレクトスイッチ」で選び、その信号を4系統まで分配できる機器です。（2入力切替4分配）

●2系統の光デジタル信号をセレクト
●4系統を同時にデジタル出力
●入力信号を確認できるシグナルインジケーター搭載
●サンプリング周波数96kHzに対応
●各種デジタルサラウンド 方式に対応
●防塵シャッター付き角形光ジャック採用

ACアダプターについて

警告

取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります

●分解や改造はしないでください。
●AC100V以外の電源には使わないでください。(日本国内専用)
●付属の専用アダプター以外は使わないでください。
●濡れた手で触れないでください。
● コンセントや本体からプラグを抜き差しする時は、必ずプラグを持って行ってください。コードは引っ張らないでください。
●コンセントや本体にプラグを差し込む時は根元まで確実に差し込んでください。
●コードは伸ばしてお使いください。束ねたままで使用したり、釘などで固定したりしないでください。
●コードの上に物を置いたり、敷物や家具などの下に入れたりしないでください。
●布などでおおわないでください。熱がこもり火災の原因になります。
●プラグにたまったほこりなどは乾いた布で定期的に拭き取ってください。ベンジン、シンナー、接点復活保護液などは使用しないでください。

注意

取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する可能性があります

●長時間使用しない時は、コンセントから抜いておいてください。
●足に引っかかりやすい場所にコードを引き回さないでください。

audio-technica.

保証書

持込修理

型
AT-HDSL2

ご購入年月日

年

月

日

ご購入日より 1年

保証期間

フリガナ

ご氏名

ご住所

〒

( )

販売店

転載不可

●裏の保証規定を必ずお読みください。

株式会社オーディオテクニカ

〒194-8666

東京都町田市成瀬2206

http://www.audio-technica.co.jp

お問い合わせ先（電話／平日9：00～12：00、13：00～17：30）

商品のお問い合わせや故障・修理のご相談は、お買い上げのお店または当社窓口及びホームページの「サポート」までお願いします。

●相談窓口(商品についてのお問い合わせ)

TEL[phone] FAX[phone] / EX-JV [e-mail]

●サービスセンター（故障・修理などのご相談やご依頼）

TEL[phone] FAX[phone] / EX-IV [e-mail]

本体について

警告 取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります

● 異常（異音、異臭、煙など）があった場合は、直ちにアンプのボリュームを下げ、本機の電源スイッチを切り、ACアダプターを抜いてください。 その後、お買い上げの販売店か当社の相談窓口までお問い合わせください。
●分解や改造はしないでください。
●強い衝撃を与えないでください。

注意 取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する可能性があります

●安定する場所に設置してください。使用するケーブルの重さや引き回し方によっては本体が不安定になる場合があります。ケーブルをラックに固定するなどの工夫をしてください。
●足に引っかかりやすい場所にケーブルを引き回さないでください。
●直射日光の当たる場所、暖房器具の近く、高温多湿やほこりの多い場所に置かないでください。
●水がかからないようにしてください。
●火気に近づけないでください。
●電源を オン／オフ する時は、必ずアンプのボリュームを下げてください。 接続されている機器が故障するおそれがあります。
●長時間使用しない時には、ACアダプターをコンセントから抜いてください。
●同梱のポリ袋は幼児の手の届かない所に置いてください。また火のそばに置かないでください。

使用上の注意

●接続するケーブルのプラグは根元まで確実に差し込んでください。
●アンプのトランスやモーターなどノイズ発生源となる機器の付近には設置しないでください。

メンテナンス上の注意

●汚れたときやほこりが付いたときはACアダプターを抜いてから、乾いた柔らかい布で拭き取ってください。
●ベンジン、シンナーなどは使わないでください。コンセント部やプラグ部に接点復活保護液を使わないでください。

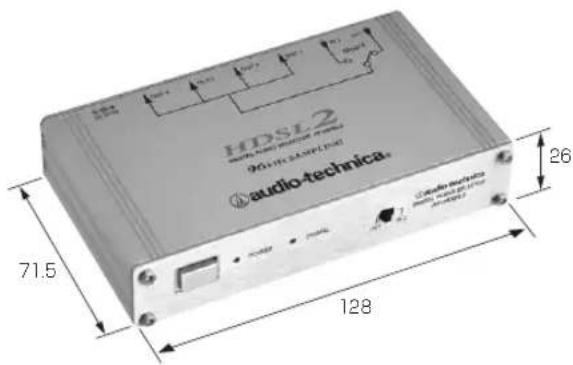

外形寸法図（単位：mm）

テクニカルデータ

入力端子:角形光ジャック×2

出力端子:角形光ジャック×4

サンプリング局波数 : 32kHz・44.1kHz・48kHz・96kHz に対応

電源 : DC9V、100mA ( ACアダプター/AC100V専用)

外形寸法 : H26×W128×D71.5m m (突起部除 < )

質量:約220g(本体のみ)

●付属品 : ACアダプター (AD901JH)

(改良などのため予告なく変更することがあります。)

*このマニュアルの著作権は（株）オーディオテクニカにあります。

お問い合わせはお買い上げのお店、または当社の相談窓口までお願いしますTEL(042)739-916AX(042)739-912電話受付平日9:00\~12:00、13:0EX-ル[e-mail]

株式会社オーディオテクニカ

〒194-8666 東京都町田市成瀬2206 \~http://www.audio-technica.co.jp

162405520B

お使いになる前に

※本機はセレクトした光デジタル信号を分配するものです。光信号のミキシングはできません。

※入力機器と出力機器のサンプリング周波数が異なる場合は、互いの機器が対応していること（サンプリングレートコンバーブなど）をご確認ください。

※DVDプレーヤー、DVD対応ゲーム機などから各種デジタルサラウンド信号で接続する場合は入力／出力機器双方が対応していることをご確認ください。

※デジタルダビングは1世代限ります。2世代以降のはできません。

※あなたが録音したものは、個人として楽しむなどのほかは、著作権法上、権利者に無断で使用できません。

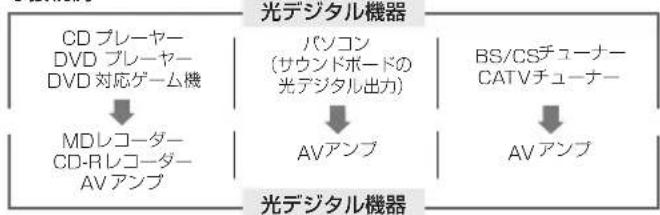

●接続例
    J["BS/CSチューナー"]
    K["CATVチューナー"] --> L["AVアンプ"]
    M["光デジタル機器"] --> N["光デジタル機器"]

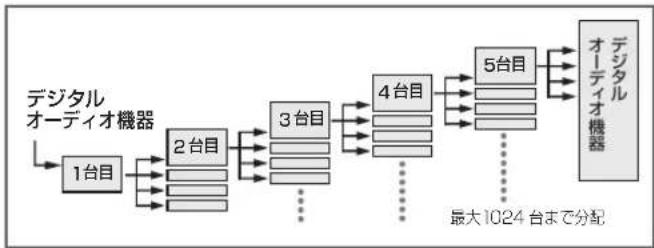

●分配例 ●本機は直列に5台まで接続できますが、ソースの質により台数は変わります。

接続する前に

・各機器の電源を必ず切ってください。
・本機の電源をオン／オフする前に接続したアンプのボリュームを下げてください。
・各機器の入力側と出力側を間違えないように接続してください。
・接続する機器の取扱説明書もあわせてお読みください。

各部の名称と機能

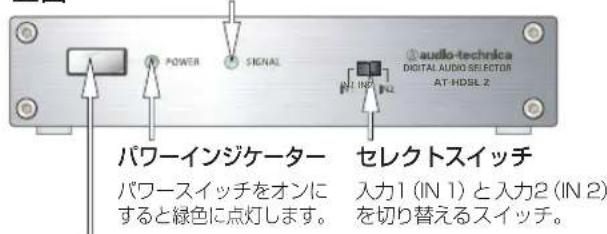

正面

パワースイッチ

電源をオン／オフするブッシュ式スイッチです。押すとパワーインジケーターが点灯して電源が入ります。もう一度押すとオフになります。

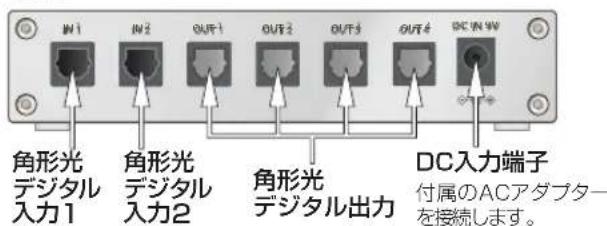

背面

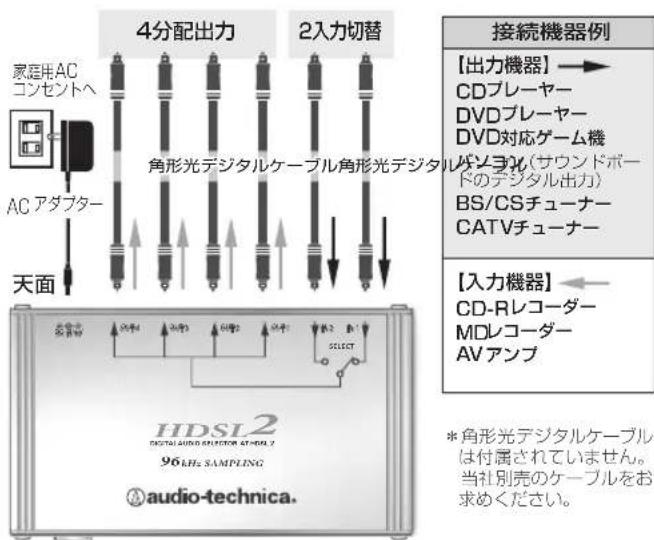

接続のしかた

①角形光弁ジタルケーブルを下図のように接続します。 ※入力／出力を間違えないようご注意ください。
タ②DCカオ端子にACアダプターのDCジャックを奥までしっかりと差し込み、ACアダプターをコンセントに差し込みます。
③本機のパワースイッチを入れ、パワーインジケーターが緑色に点灯したら、接続機器の電源を入れてください。
①セレタルスダッチで入力を選択し、シグナルインジケーターが緑色に点灯していることをご確認ください。
(本機に信号が入力されないと点灯しません。)

※入力機器と出力機器のデジタル信号形式（「5.1ch サラウンド」など）の設定が合っていることをご確認ください。

オーディオテクニカ製品をお買い上げいただきましてまことにありがとうございます。お買い上げの製品に万一異常が生じた場合は、この保証書の規定により保証期間内に限り無料で修理させていただきます。修理の際にはこの保証書をご提示願いますので大切に保存してください。お買い上げの際の領収書またはレシートなどは、保証開始日の確認のために、大切に保管ください。

なお、保証期間経過後も責任をもって修理いたしますが、その際は有料となりますのでご了承ください。本製品の基本性能を維持するために必要な部品（補修用性能部品）の最低保有年限は製造打切後6年です。

保証規定（必ずお読みください）

保証期間中に取扱説明書に従った、正常なご使用状態で故障した場合は、無料で修理いたします。お買い上げのお店、当社サービスセンターまたは営業所へご連絡ください。また修理の際オーディオテクニカの判断で製品交換させていただくことがありますのでご了承ください。以下の場合は保証期間内でも修理実費をいただき、故障の状況によっては修理できないこともあります。

保証の

● 消耗: 摩耗した部品(カートリッジの針先、ヘッド、ソのイヤパッドやイヤピース、マイクロホンの脱着式ウインドスクリーン、ミキサーのフェーダー類)及びポーチなどの収納ケース類や、その他付属品。また、接続した機器のソフト及びデータなどは、補償いたしかねますのでご了承ください。

修理品の送料

● 保証の期間内、期間経過後を問わず、修理・検査のために製品を郵送、託送される場合は、お客様に送料をご負担いただきますのでご了承ください。製品は、輸送中の事故がないよう、元通りに梱包してお送りください。

修理品の保証

●修理後、同一個所に同一の故障を生じた場合は、保証期間を超過しても修理完了日より3ヶ月以内に限り無料で修理いたします。

その他

①この保証書の記載内容によってお客様の法律上の権利が制限されるものではありません。
②この保証書は日本国内でのみ有効です。(This warranty is valid only in Japan) ③本保証書は再発行いたしませんので、紛失なさらないよう大切に保管してください。
