KASUTUSJUHEND Quad Gate To Trigger ADDAC217 ADDAC System

ADDAC217 QUAD GATE 2 TRIG. CH1 ON CH2 IN OFF ON OUT CH3 IN OFF ON OUT CH4 IN OFF ON OUT ADDAC SYSTEM 2019

ADDAC217 QUAD GATE TO TRIGGER

USER'S GUIDE. REVO1

January.2020

Welcome to:

ADDAC217 QUAD GATE TO TRIGGER

USER'S GUIDE

January.2020Revision.01

OVERALL DESCRIPTION

Following our T-Networks series we came to realize how important it is to have the right input signal for firing drum modules or envelopes, Gates and Triggers are often looked at as similar signals but at times it really makes a difference and results will change drastically depending if a Gate or a Trigger is fed to the input of such modules.

This led us to develop this simple yet effective Gate to Trigger. A four channel converter with bypass switch for each channel.

Any input Gate will be limited to a 1ms Trigger.

This module will also be available as a full DIY kit.

Tech Specs:

6HP

4 cm deep 7

0mA +12V

70mA -12V

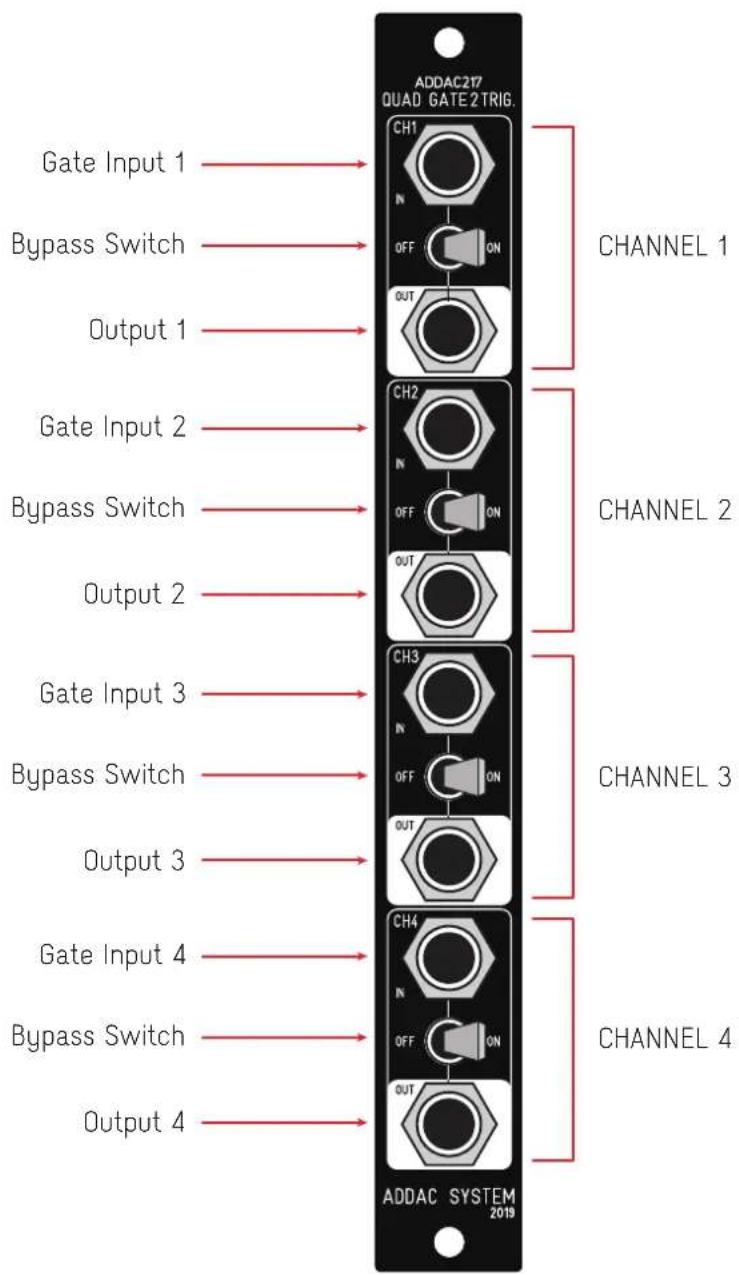

CONTROLS DESCRIPTION

ADDAC217 QUAD GATE2TRIG. CH1 N OFF ON OUT Gate Input 1 Bypass Switch Output 1 Gate Input 2 Bypass Switch Output 2 Gate Input 3 Bypass Switch Output 3 Gate Input 4 Bypass Switch Output 4 CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4 ADDAC SYSTEM 2019

ADDAC217

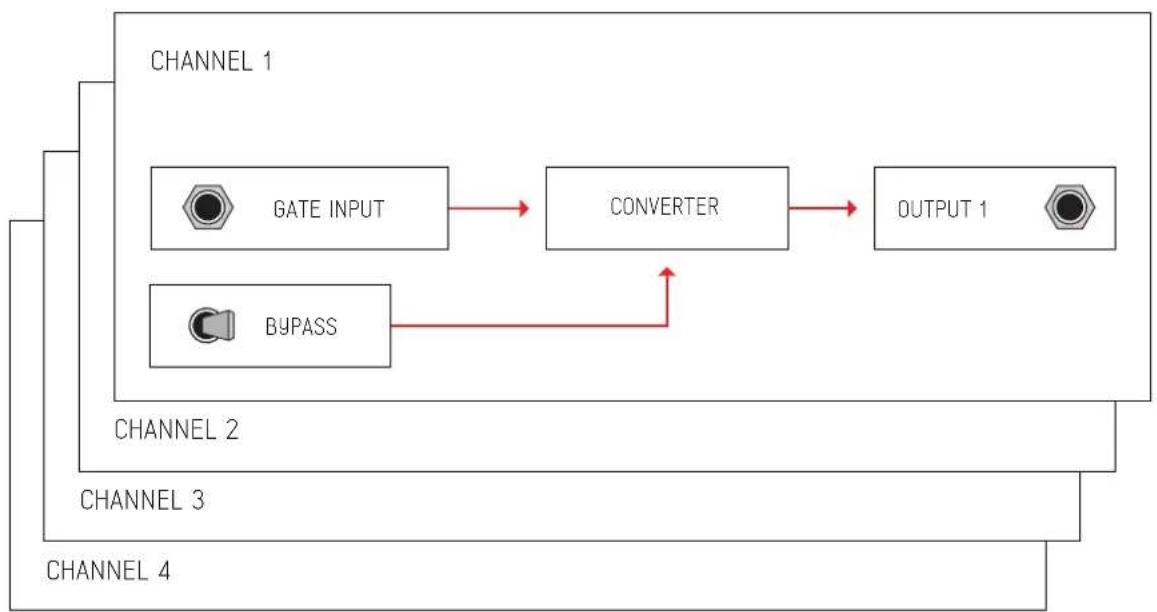

QUAD GATE TO TRIGGER SIGNAL FLOW DIAGRAM

ADDAC System Quad Gate To Trigger ADDAC217 - QUAD GATE TO TRIGGER SIGNAL FLOW DIAGRAM - 1

For feedback, comments or problems please contact us at: addac@addacsystem.com
