Descripción
Características:
Apto para instalaciones solares Si
Ánodo de magnesio Si
Vitrificación interna Si
Aislamiento de poliuretano Si
Temp. Máx. del acumulador 95°C
Temp. Máx. del intercambiador 110°C
Presión máx. de ejercicio 10 Bares
Presión máx. del intercambiador 12 Bares
| MODELO | [L] | INTERCAMBIADOR | DIAM[mm] | ALTURA[mm] | |||
| INF. SUP. | |||||||
| m2 | [L] | m2 | [L] | ||||
| BST-200 | 200 0,70 | 5 | 0,50 | 4 | 600 1170 | ||
| BST-300 | 300 | 1,20 | 8 | 0,75 | 5 | 650 | 1395 |
| BST-500 | 500 1,80 | 12 | 0,90 | 6 | 750 1695 | ||
| BST-1000 | 1000 | 2,40 | 15 | 1,20 | 8 | 900 2045 | |

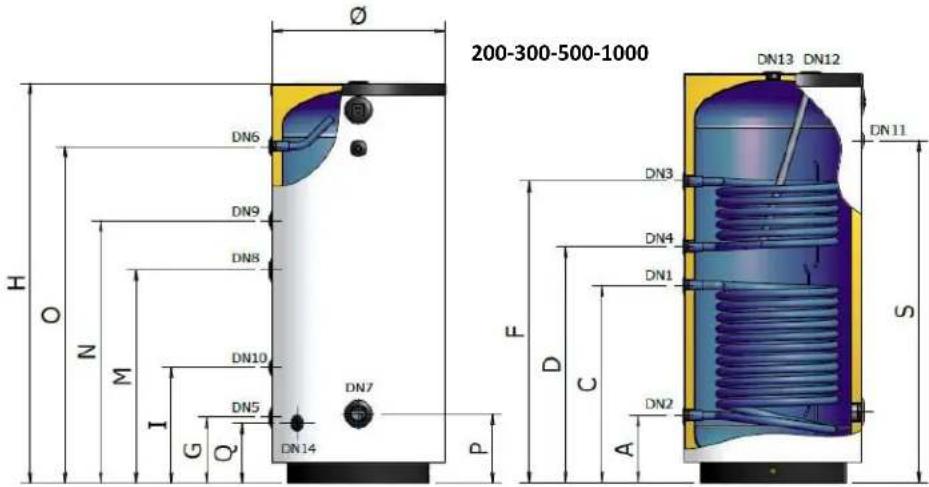

| COTAS [mm] | ||||||||||||
| MODELO | A | C | D | F | G | I | M | N | O | P | Q | S |
| BST-200 | 235 | 585 | 680 | 930 | 235 | 350 | 635 | 760 | 935 | 250 | 220 | 935 |
| BST-300 | 255 | 710 | 815 | 1085 | 255 | 405 | 760 | 950 | 1165 | 270 | 240 | 1155 |
| BST-500 | 280 | 820 | 980 | 1250 | 280 | 495 | 905 | 1115 | 1430 | 295 | 265 | 1420 |
| BST-1000 | 450 | 1045 | 1280 | 1550 | 340 | 610 | 1180 | 1415 | 1720 | 365 | 320 | 1720 |
| LEYENDA | |
| DN1 | Entrada de intercambiador solar |
| DN2 | Salida de intercambiador solar |
| DN3 | Entrada de intercambiador |
| DN4 | Salida de intercambiador |
| DN5 | Entrada de agua fría sanitaria |
| DN6 | Salida de agua caliente sanitaria |
| DN7 | Resistencia eléctrica |
| DN8 | Resistencia eléctrica |
| DN9 | Recirculación |
| DN10 | Termostato |
| DN11 | Termómetro |
| DN12 | Ánodo de magnesio |
| DN13 | Salida de agua caliente sanitaria |
| DN14 | Descarga |
| MODELO | ANODO DN1 | DN2 DN3 DN4 | DN5 DN6 DN7 | DN8 DN9 | DN10 | DN11 | DN12 | DN13 | DN14 | |||
| BST-200 | 32 X 1.1/4" X 350 | 1" | 1" | 1" | 1" | 1" | 1" | 2" | 1.1/2" | 3/4" | 1/2" | 1.1/4" |
| BST-300 | 32 X 1.1/4" X 550 | 1" | 1" | 1" | 1" | 1" | 1" | 2" | 1.1/2" | 3/4" | 1/2" | 1.1/4" |
| BST-500 | 32 X 1.1/4" X 700 | 1" | 1" | 1" | 1" | 1" | 1" | 2" | 1.1/2" | 3/4" | 1/2" | 1.1/4" |
| BST-1000 | 32 X 1.1/4" X 700 | 1.1/4" | 1.1/4" | 1.1/4" | 1.1/4" | 1.1/4" | 1.1/4" | 2" | 1.1/2" | 1" | 1/2" | 1.1/4" |
