KASUTUSJUHEND L1732TQ LG

Enne seadme kasutamist lugege Ohutusjuhised hoolikalt läbi. Hoidke kasutusjuhend (CD) käepärast, et seda oleks vajadusel hölbus leida.

Seadme hooldus- ja parandustööde tellimisel informeerige remonditöökoda seadme andmekleebisel toodud tehnilistest andmetest.

Seade on toodetud ning koostatud järgides ohutust kasutajale. Seadme väär kasutamine võib põhjustada tugevat elektrilööki või tulekahju. Tagamaks kõikide seadmesse paigaldatud kaitsemehhanismide häireteta toimimine, järgige järgnevaid paigaldamise, kasutamise ja hoolduse põhijuhiseid.

Ohutus

Kasutage vaid seadme komplekti kuuluvat toitejuhet. Kui kasutate seadme komplekti mittekuuluvat või seadme tootja poolt mittetarnitud toitejuhet, kontrollige, et see vastaks kehtivatele standarditele. Kui toitejuhe on vigastatud, võtke ühendust seadme tootja või seadme tootja volitatud parandustöökojaga ning vahetage juhe uue vastu välja.

Toitejuhe on seadme vooluvõrgust väljalülitamise põhivahend. Kontrollige, et pärast seadme paigaldamist jääks pistikupesa kergesti ligipääsetavaks.

Kuvari toiteks kasutage vaid kasutusjuhendis või seadme andmeplaadil viidatud tehniliste näitajatega toiteallikat. Kui Te ei tea täpselt koduse vooluvõrgu tehnilisi andmeld, võtke ühendust elektriga varutava firma poole.

Ülekoormatud vahelduvvoolu pisitikupesad ning pikendusjuhtmed on ohtlikud. Ohtlikud on ka kulunud kaitsekattega toitejuhtmed ning vigastatud pistikud – elektrilöögi ning tulekahjuoht. Vigastatud toitejuhtme parandamiseks võtke ühendust seadme tootja volitatud remonditöökojaga.

■ Kuvari sisemuses ei ole asutaja poolt hooldatavaid komponente.
■ Seadmes on ohtlik kõrgepinge ka siis, kui see on välja lülitatud.
■ Kui kuvari töös esineb häireid, võtke ühendust seadme tootja esindajaga.

Vigastumiste vältimiseks:

■ Paigaldage kuvar kaldriiulile vaid nii, et see oleks tugevasti riiuli külge kinnitatud.
■ Kasutage vaid tootja poolt soovitatud alust.

Tulekahju ning ohtlike olukordade vältimiseks:

• Lülitage kuvar alati välja, kui lahkute ruumist pikemaks ajaks. Enne kodust lahkumist lülitage kuvar alati välja.
• Jälgige, et lapsed ei lükkaks ega pistaks kuvari karkassi avadesse väikesi esemeid. Osades seadme siseosades on ohtlik pinge.
• Ärge ühendage seadmele lisaosi, mis pole tootja poolt kuvari tarvis ette nähtud.
  ■ Eemaldage kuvari toitejuhtme pistik vooluvõrgu pistikupesast äikese ajaks või kui jätate kuvari pikemaks ajaks järelevalveta.

Paigaldamisel

Jälgige, et toitejuhtmel ei oleks esemeid ega see ei oleks muljutud. Paigutage toitejuhe nii, et oleks välditud selle kahjustumine.

Ärge kasutage kuvarit vee läheduses, nt vann, kraanikauss, köögi kraanikauss, pesukauss, niiske kelder või bassein.

Kuvari korpuses on tuulutusavad töötava seadme jahutamiseks. Kaetud tuulutusavad võivad põhjustada töötava kuvari ülekuumenemise ning häireid seadme töös ning tulekahjuohtu. Ärge KUNAGI:

• Katke kinni põhjas olevaid tuulutusavasid – ärge asetage monitori voodile, diivanile, vaibale jne.
  ■ Paigutage kuvarit raami ega karkassi kui ei ole tagatud küllaldane ventilatsioon.
• Katke ventilatsiooniavasid riide ega muude materjalidega.
  ■ Paigutage kuvarit radiaatori või mõne muu küttekeha kohale ega lähedusse.

Ärge hõõruge ega toksige Active Matrix LCD-d tugevate esemetega – kuvarile võivad jääda kriimustused, võite seadet püsivalt kahjustada või vigastada.

Ärge vajutage LCD ekraani näpuga pikka aega – see võib põhjustada mõningast järelkujutist.

Kuvarile võivad tekkida mõned punktivead punane-roheline-sinine laikudena. See ei mõjuta ega muuda kuvari töötamist.

Võimalusel kasutage soovitatud eraldusvõimet, et kuvari kujutis oleks parima võimaliku kvaliteediga. Kui kasutate muud režiimi kui soovitatud eraldusvõime, võivad ekraanile tekkida mõned mastaabitud või töödeldud kujutised. See on omane püsieraldusvõimega LSD paneeli puhul.

Puhastamine

■ Enne kuvariekraani pinna puhastamist lülitage ekraan välja.
- Kasutage puhastamiseks niisket (mitte märga) lappi. Årge pihustage aerosooli otse ekraanile – liigne vedelikupihu vöib pöhjustada elektrilöögi.

Pakkimine

- Ärge visake pakkematerjale ega pakendit ära, neis on tulevikus hea kuvarit transportida. Kuvari transportimiseks teise kohta kasutage originaalpakendit.

Kasutusest kõrvaldamine

■ Seadmes kasutatav luminofoorlamp sisaldab väikeses koguses elavhöbedat.
- Ärge visake lampi tavaliste olmejäätmete hulka.
Kasutusest körvaldatud lambi käitlemine peab toimuma vastavuses kohalike jäätmekäitluseeskirjadega.

- Enne kuvari ülesseadmist kontrollige, kas arvuti, kuvar ning teised ühendatud seadmed on välja lülitatud.

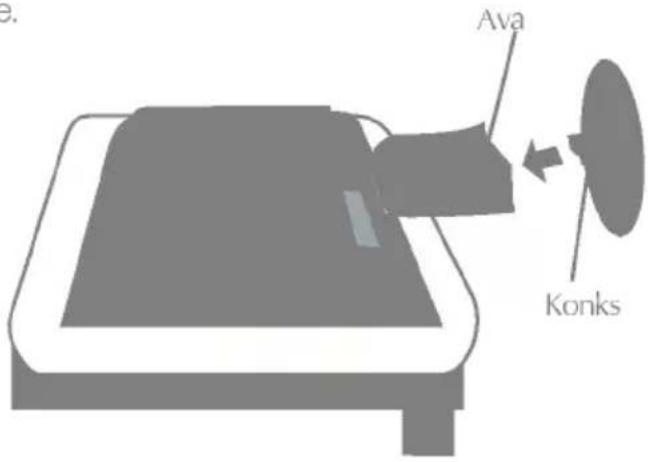

Jala aluse ühendamine

1. Pange kuvar ekraaniga üles padjale või pehmele riidele.

2. Joondage statiivialuse konksud vastavate pilude suhtes monitori aluses.

3. Pistke konksud piludesse.

Jala aluse eemaldamine

1. Pange kuvar ekraaniga üles padjale või pehmele riidele.
2. Statiivialuse eemaldamiseks hoidke statiivi põhjaosa ühe käega ja tömmake teise käega aluse põhjariivi, nagu joonisel näha.

Tähtis

■ Joonisel on kujutatud üldiselt monitori ühendamist. Teie monitor vöib erineda joonisel kujutatust.
■ Olles ülendanud jala aluse, proovige nüüd see lahti vötta,
■ Toodet kandes, ärge hoidke seda põhi ülespidi ja hoides kinni vaid jala alusest. Toode võib kukkuda ja puruneda või vigastada teie jalga.

- Enne monitori seadmist veenduge, et monitori toide on välja lülitatud, samuti arvutisüsteemi ja muude ühendatud seadmete toide oleks välja lülitatud.

Jala aluse kokkupanemine

1. Reguleerige monitori paneeli asend erinevatel viisidel, maksimaalse mugavuse saamiseks.

■ Kalde nurk : -5°\~25°

Soovitatav on, et vaatepositsiooni ergonoomilisuse ja mugavuse tagamiseks, monitori kaldenurk ettepoole ei ületaks 5 kraadi.

Arvuti kasutamine

1. Paigutage monitor mugavasse, hästiventileeritud asukohta oma arvuti lähedal.
2. Ühendage signaalikaabel. Pärast kaabli ühendamist keerake ühenduse tugevdamiseks kinni käsikruvid. ①
3. Ühendage toitejuhe sobivasse vooluvõrgu pistikupessa, millele on hölbus juurdepääs ning mis paikneb kuvari läheduses. ②

Erineb olenevalt mudelist.

MÄRKUS

■ Joonisel kujutatud kuvari tagaseina on lihtsustatud.
■ Joonis kujutab üldjoonist; Teie kuvar vöib erineda joonisel kujutatust.

Arvuti väljund tüüp

Mac-l adapter
Apple Macintoshi tarvis kaoutage erisdi pistikuadaptertert, et via kuvari komplekti kuuluva.15-kontaktilise suure tihedusega (3-realne) andmekasabli VGA pistmk üle 15-kontaktilseks 2-realseks pistmikuks.

1. Kuvari sisselülitamiseks vajutage esiküljel nuppu. Kui kuvar on sisse lülitatud, teostub automaatselt 'Self Image Setting Function' (kujutise iseseadistumise funktsioon). (Ainult analoogrežiimis.)

MÄRKUS

'Self Image Setting Function'? Funktsioon tagab kuvari kasutajale parimad võimalikud seaded. Kui lülitate kuvari esmakordselt sisse, häälestab funktsioon kuvari automaatselt lähtudes olevatest sisendisignaalidest parimatele võimalikele seadetele. Kui soovite sisselülitatud kuvarit reguleerida või soovite teostada seda funktsiooni manuaaiselt uuesti, vajutage nuppu 'AUTO/SET' kuvari esiküljel. Vastasel juhul võite teostada OSD (on-screen display) ekraaniinfo reguleerimismenüüs 'Factory reset' (tehaseseadete taastamine) valiku. Kuid arvestage, et valik taastab köik menüüelemndid välja arvatud 'Language'(keel).

Esipaneeli nupud

1 MENU (menüü) nupp	Kasutage nuppu ekraaniinfo (OSD) sisenemiseks või sellelt väljumiseks.
	OSD LUKUSTATUD/LUKUSTAMATA
	Funktsioon võimaldab lukustada hetke juhtnuppude seadistused, et neid tahtmatult ei muudetaks. Vajutage ning hoidke nuppu MENU all paar sekundit. Ekraanile kuvatakse sõnum „OSD LOCKED“.
	OSD nupud saate avada ükskõik millal vajutades nuppu MENU paar sekundit. Ekraanile kuvatakse sõnum „OSD UNLOCKED“.
2 - + nupud	Kasutage nuppe ekraaniinfo funktsioonide valimiseks või reguleerimiseks.
- nupp	Lisateavet leiate leheküljelt A13.
+ nupp	Kiirnupp SOURCE (ALLIKAS) Kasutage seda nuppu D-Sub- või DVI-pistmiku aktiveerimiseks. Seda funktsiooni kasutatakse juhul, kui kuvariga on ühendatud kaks arvutit. Vaikesäte on D-Sub.

	AUTO/SET(automaatne/seadista)nupp	Kasutage nuppu ekraaniinfo valikusse sisenemiseks.
		AUTO/SET (automaatne/seadista) nuppKasutage nuppu ekraaniinfo valikusse sisenemiseksAUTO IMAGE ADJUSTMENT (automaatne kujutisereguleerimine)Ekraaniseadete reguleerimisel vajutage alati enneekraaniinfosse (OSD) sisenemist nuppu AUTO/SET.Ekraanikujutis reguleeritakse automaatselt parimateleseadetele lähtudes ekraani hetke eraldusvõime suurusest(ekraanirežiim).
		Parim ekraanirežiim on17-tolline kuvar. 1280 x 102419-tolline kuvar. 1280 x 1024
	Sisselülituse nupp	Kasutage nuppu kuvari sisse- ja väljalülitamiseks.
5		Märgutuli põleb sinine kui ekraan toimibtavarežiimis (sisselülitatud). Kui ekraan onuinakurežiimis (energia säästmine), muutub märgutulevärvus tuhmkollaseks.

Ekraani reguleerimine

OSD süsteemiga on kujutise suuruse, asukoha ning toiminguparameetrite reguleerimine kiire ning lihtne. Allpool on toodud lühinäide, et juhtnuppude kasutamine oleks käepärasem. Käesolevas osa tutvustab OSD kasutamisel võimalike seadete ning valikute liigendust.

MÄRKUS

■ Enn kujutise reguleerimist laske ekraanil vähemalt 30 minutit stabiliseeruda.

Ekraaniinfo seadete teostamiseks toimige järgnevalt::

MENU → - + → AUTO/SET → - + → MENU

1 Vajutage MENU nuppu ning seejärel kuvatakse OSD peamenüü.
2 Seadesse sisenemiseks kasutage - või + nuppu. Kui soovitud ikoon on esile tõstetud, vajutage AUTO/SET nuppu.
3 Elemendi soovitud tasemele seadmiseks kasutage - /+ nuppe. Teiste allmenüüde valimiseks kasutage AUTO/SET nuppu.
4 Peamenüüsse tagasipöördumiseks või muu funktsiooni valimiseks vajutage MENU nuppu. OSD menüüst väljumiseks vajutage kaks korda MENU nuppu.

Automaatsalvestus

Kui olete avatud ekraanikuva (OSD) puhul teinud mõne häälestuse, salvestab monitor automaatselt tehtud häälestuse isegi siis, kui te menüüst väljute või avate mõne teise menüü. Kui teete häälestuse ja ootate seejärel ekraanikuva (OSD) kadumist, salvestatakse ka häälestus.

Järgnevas tabelis on toodud köik OSC seadete, seadistuste ning juhtnuppude menüüd.

PICTURE(kujutis)	BRIGHTNESS (heledus)		●	●	Ekraani heleduse, teravuse ning kontrastsustugevuse reguleerimiseks.
	CONTRAST (teravus)		●	●
	GAMMA (kontrastsustegur)		●	●
COLOR(värv)	PRESET(eelseatud)	6500K	●	●	Ekraanivärvi kohandamiseks.
		9300K	●	●
	RED (punane)		●	●
	GREEN (roheline)		●	●
	BLUE (sinine)		●	●
POSITION(asend)	HORIZONTAL (horisontaalne)		●		Ekraanikuva asendi seadmiseks.
	VERTICAL (vertikaalne)		●
TRACKING(rajastamine)	CLOCK (kell)		●		Ekraanikuva teravuse ning püsivuse parendamiseks.
	PHASE (faas)		●
SETUP(seadistus)	LANGUAGE (keel)		●	●	Ekraanioleku kohandamine vastavaks kasutaja töökeskkonnale.
	OSD POSITION(OSD asend)	HORIZONTAL(horisontaalne)	●	●
		VERTICAL(vertikaalne)	●	●
	WHITE BALANCE(valge tasakaal)		●
	POWER INDICATOR(sisselülituse märgutuli)		●	●
	FACTORY RESET		●	●
FLATRONF-ENGINE	MOME/TEXT(FLM/TEKST)		●	●	Soovitud pildisätete valimiseks võikohandamiseks.
	USER(KASUTAJA)		●	●
	NORMAL(NORMAALNE)		●	●
●: Reguleeritava: analoogsisendD: digitaalsisend

Eelnevalt tutvustati OSD süsteemi kasutamisega elemendi valimise ja seadistamise protseduuri. Järgnevalt on loetletud menüüs kuvatud köikide elementide ikoonid, nende nimed ning kirjeldused.

Vajutage MENU nuppu ning seejärel kuvatakse OSD peamenüü.

MÄRKUS

- OSD (ekraanilinfo) menüükeel ekraanil vöib olla kasutusjuhendis kirjeldatust erinev.

PICTURE (kujutis)

Ekraani heleduse reguleerimiseks.

Ekraani kontrasti reguleerimiseks.

Seadistage ekraani gammaväärtus: -50/0/50

Kõrged gammaväärtused kuvavad kuvariekraanil valkjaid kujutisi ning madal gammaväärtus kuvab suure kontrastsusega kujutisi.

COLOR(värv)

■ MENU : Väljuda
- : Vähendada
■ + : Suurendada
■ SET : Valida teine alamenüü

PRESET (eelseatud)

RED (punane)
GREEN(roheline)
BLUE (sinine)

Valige ekraani värv.

• 6500K:Örnalt punakas valge.
• 9300K:Örnalt sinakas valge.

Kujutise liigutamiseks vasakule ja paremale.

Kujutise liigutamiseks üles ja alla.

TRACKING(rajastamine)

Ekraani taustas nähtavate vertikaalribade või -joonte vähendamiseks.

PHASE (faas)

Ekraani fookuse reguleerimiseks. Element võimaldab eemaldada horisontaalse müra ning muuta selgemaks või teravustada tähemärkide kujutist.

■ MENU : Väljuda
- : Vähendada
■ + : Suurendada
■ SET : Valida teine alamenüü

SETUP (seadistus)

Menüüde ja alamenüüde ekraanikeele valimiseks.

OSD POSITION (OSD asend)

OSD akna ekraaniasukoha seadistamiseks.

WHITE BALANCE (valge tasakaal)

Kui videokaardi väljastus on vajalikest andmetest erinev, vöib värvitase seoses moonutusega videosignaalis halveneda. Funktsiooni kasutamisel seadistatakse signaali tase sobivaks videokaardi väljastuse standardtasemega, et tagada optimaalne kujutis. Aktiveerige funktsioon kui ekraanikujutises on nii valge kui ka must värv.

POWER INDICATO (sisselülituse märgutuli)

Kasutage funktsiooni sisselülituse märgutule kuvari esiküljel sisse- (ON) ja väljalülitamiseks (OFF). Kui seadeks on OFF, lülitub märgutuli välja. Vajutades ükskõik millal ON, lülitub sisselülituse märgutuli automaatselt sisse.

■ MENU : Väljuda
- : Reguleeritav
■ + : Reguleeritav
■ SET : Valida teine alamenüü

FACTORY RESET (tehaseseadete taastamine)

Kõikide vaikimisi tehaseseadete taastamine (v.a 'LANGUAGE' (keel)). Taastamiseks vajutage vahetult nuppu +.

Kui ekraanikujutis ei parane, taastage tehase vaikimisi seaded. Vajadusel korrake valge tasakaalu funktsiooni uuesti. Funktsioon on võimalik vaid siis, kui sisendsignaal on analoogsignaal.

■ ■ ■ Kui vajutate nuppu f·ENGINE (-) monitori parempoolsel küljel, avaneb ekraanikuvade (OSD) ekraan.

FLATRON F-ENGINE

unktsiconi F-ENGINE täitmisel ilmuvad ekraanile kaks tooni, nagu joonisel näha. Töödeldud kuva on vasakul pool, töötlemata kuva aga paremal pool. Häälestatud kuva kasutamiseks vajutage nuppu AUTO/SET (AUTOMAATNE/SEA).

See funktsioon võimaldab hõlpsasti valida keskkonna suhtes (ümbrusvalgustus, pildi tüüp jne) optimeeritud parimaid pilditingimusi.

MOVIE(FILM): Video või filmi animatsioonipildid.

TEXT (TEKST): Tekstikujutis (Wordi tekstitöötlus jne).

USER

Alammenõi USER (KASUTAJA) turksioni hõälestamiseks vajutage nuppu AUTO/SET (AUTOMAATNE/SEA).

User(Kasutaja)

Saate käsitsi reguleerida heledust, ACE-d või RCM-i. Saate salvestada või taastada häälestatud väärtuse isegijuhul, kui kasutate erinevat keskkonnasätet.

… (Heledus): reguleerib ekraani heledust.

RCM(tegelik värvihaldus): valib värvirežiimi.

Valige nupu SET (SEA) abil alammenüü (SALVESTA) ning salvestage nuppude abil väärtus YES (JAH).

See kehtib normaalsetes töötingimustes.

Enne kui võtate ühendust remonditöökojaga, kontrollige kuvarit allpool toodud tabeli järgi.

● Kas kuvari toitejuhe on ühendatud?● Kas sisselülituse märgutuli põleb?● Kas kuvar on sisse lülitatud ning kas märgutule värvus on sinine või roheline?● Kas märgutule värvus on kollane?● kas ekraanile on kuvatud sõnum 'OUT OF RANGE'?● kas ekraanile on kuvatud sõnum „CHECK SIGNAL CABLE"?

● Kontrollige, kas toitejuhe on korralikult ühendatud vooluvõrgu pistikupessa.● Vajutage sisselülituse nuppu.● Reguleerige heledus ning teravus.● Kui kuvar on energiasäästurežiimis, proovige ekraani sisselülitamiseks liigutada hiirt või vajutada klaviatuuri ükskõik missugust klahvi.● Proovige arvuti sisse lülitada.● Sõnum kuvatakse, kui arvutisignaal (videokaart) on väljas kuvari horisontaal- või vertikaalsagedusalast. Vt kasutusjuhendi lõiku „Tehnilised andmed“ ning konfigureerige kuvar uuesti.● Sõnum kuvatakse, kui ei ole ühendatud arvuti ning kuvari vaheline signaalkaabel. Kontrollige signaalkaablit ning proovige uuesti.

● Kas MENU nupu vajutamisel kuvatakse ekraanile sõnum „OSD LOCKED“?

Hetke seadistused saate kindlustada, et vältida nende tahtmatut muutmist. OSD seaded saate lahti lukustada igal ajal vajutades MENU nuppu paar sekundit: ekraanile kuvatakse sõnum "OSD UNLOCKED".

● Kas olete installeerinud kuvari draiveri?● Kas ekraanile on kuvatud sõnum 'Unrecognized monitor, Plug&Play (VESA DDC) monitor found'?	· Installeerige kindlasti kuvari draiver komplekti kuuluvalt kuvari draiveri CD-lt (või disketilt). Draiveri saate alla laadida ka meie koduleheküljelt: http://www.lge.com.· Kontrollige, kas videokaart toetab Plug&Play funktsiooni.
Kuvar	17 tolli (43,2 cm) Flat Panel Active maatriks-TFT LCD Mittehelkiv pind Vaateala 17 tolli Pikselitihedus 0,264 mm
Sünkronisatsiooni sisestus	Horisontaalsagedus	Analoog: 30 - 83kHz(automaatne) Digitaal : 30 - 71kHz (Automatic)
	Vertikaalsagedus	56 - 75Hz (automaatne)
	Sisestuse vorm	Eraldi TTL, positiivne/negatiivne SOG (sünkronisatsioon rohelisel) Digitaal
	Signaalisisestus	15-kontaktiline D-Sub pistmik DVI-D-pistmik (Digitaal)
	Sisestuse vorm	RGB analog (0,7 p-p/75 oomi), Digitaal
	Maksimaalne	Analoog : VESA 1280 x 1024 @75 Hz Digitaal : VESA 1280 x 1024 @60 Hz
	Soovituslik	VESA 1280 x 1024@60Hz
	DDC 2B
	Sisselülitusrežiimis : 35W Ooterežiimis ≤ 1W Väljalülitusrežiimis ≤ 1W
	Laius 39,00 cm / 15,35 tolli Körgus 40,60 cm / 15,98 tolli Sügavus 23,20 cm / 9,13 tolli
	Kaal 4,1 kg (9,04 lbs)
	Kalle -5°~25°
	Vahelduwool 100–240 V ~ 50/60 Hz 1,0 A
	Töötamistingimused Temperatuur 10°C – 35°C Niiskus 10–80%, mittekondenseeruv
	Säilitustingimused Temperatuur -20 °C – 60 °C Niiskus 5 – 90%, mittekondenseeruv
	Kinnitatud( ), Kinnitamata(O)
	Kinnitatud(O), Kinnitamata( )

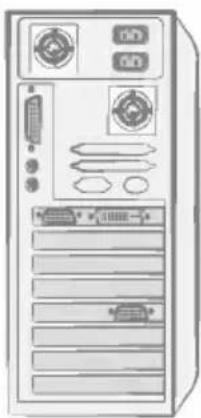

	Seina väljundpesa või personaalarvuti väljundpesa tüüpi
Kuvar	19 tolli (48,19 cm) Flat Panel Active maatriks-TFT LCD Mittehelkiv pind Vaateala 19 tolli Pikselitihedus 0,294 mm
Sünkronisatsiooni sisestus	Horisontaalsagedus	Analoog : 30 - 83kHz(automaatne) Digitaall : 30 - 71kHz (Automatic)
	Vertikaalsagedus	56 - 75Hz (automaatne)
	Sisestuse vorm	Eraldi TTL, positiivne/negatiivne SOG (sünkronisatsioon rohelisel) Digitaal
	Signaalisisestus	15-kontaktiline D-Sub pistmik DVI-D-pistmik (Digitaal)
	Sisestuse vorm	RGB analoog (0,7 p-p/75 oomi), Digitaal
	Maksimaalne	Analoog : VESA 1280 x 1024 @75 Hz Digitaal : VESA 1280 x 1024 @60 Hz
	Soovituslik	VESA 1280 x 1024@60Hz
	DDC 2B
	Sisselülitusrežiimis : 39W Ooterežiimis ≤ 1W Väljalülitusrežiimis ≤ 1W
	Laius 43,00 cm / 16,92 tolli Körgus 42,90 cm / 16,88 tolli Sügavus 23,20 cm / 9,13 tolli
	Kaal 4,6 kg (10,14 lbs)
	Kalle -5°~25°
	Vahelduwool 100–240 V ~ 50/60 Hz 1,0 A
	Töötamistingimused Temperatuur 10°C – 35 °C Niiskus 10–80%, mittekondenseeruv
	Säilitustingimused Temperatuur -20 °C – 60 °C Niiskus 5 – 90%, mittekondenseeruv
	Kinnitatud( ), Kinnitamata( O )
	Kinnitatud( O ), Kinnitamata( )
	Seina väljundpesa või personaalarvuti väljundpesa tüüpi

• Eelnevalt seadistatud režiimid (resolutsioon)

1	VGA	640 x 350	31.469	70
2	VGA	720 x 400	31.468	70
3	VGA	640 x 480	31.469	60
4	VESA	640 x 480	37.500	75
5	VESA	800 x 600	37.879	60
6	VESA	800 x 600	46.875	75
7	MAC	832 x 624	49.725	75
8	VESA	1024 x 768	48.363	60
9	VESA	1024 x 768	60.023	75
10	MAC	1152 x 870	68.681	75
11	VESA	1152 x 900	61.805	65
*12	VESA	1280 x 1024	63.981	60
**13	VESA	1280 x 1024	79.976	75

* Soovituslik režiim
** Ainult analoogrežiim

Märgutuli

Sisse lülitatudOotelVäljalülitus

SinineTuhmkollaneVälja lülitatud

Signaalipistmiku viikude kinnistamine

1. REemaldage statiivi kate.

1. Asetage monitor riidetükile või mõnele muule pehmele pinnale esiküljega allapoole.
2. Eraldage statiivialus kruvikeeraja abil, nagu joonisel näha.

VESA seinakinnitus

Ühendatuna teise esemega (alusega ja seinale kinnitatav tüüp). Käesolev monitor vastab VESA standardit rahuldavale paigaldusalusele. See tuleb vajaduse korral osta erald). Täiendava info leiate VESA seinakinnituse kasutusjuhendist.

Digitally yours

LG
