KASUTUSJUHEND TX-25SL1FZ PANASONIC

Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panasonic-Panaseonic-Panasonic-Panasonic-Panasonic-Pa onsonic-Panasonic-Panasonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsonic-Pa onsoniP- Panasonic-C.

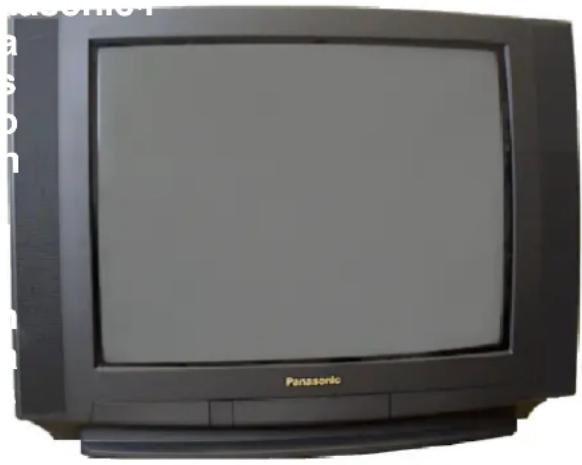

Front view of a Panasonic CRT television with blank screen (no visible text or symbols on screen)

Farbfernseher

TX-28SL1F/Z TX-25SL1F/Z

DIGITAL

3-BIT

Technology

Bedienungsanleitung

Deutsch

TQB8E2930A

WILLKOMMEN

Sehr geehrter Panasonic-Kunde,

Wir begrüßen Sie als neues Mitglied unserer Panasonic-Kundenfamilie und hoffen, daß Ihr neuer Farbfernseher Ihnen viele Jahre Freude bereiten wird. Es handelt sich hierbei um ein technisch fortgeschrittenes Gerät, aber das Bedienungsschema vermittelt Ihnen schnell die grunds fändlichen Bedienungsschritte. Anschließend können Sie dann die ganze Anleitung durchlesen und für zukünftige Bezugnahme aufbewahren.

INHALT

Warnungen und Vorsichtsmaßnahmen 2.
Schnellstart 3.
Batterien für die Fernbedienung 3
......Hauptbedientasten 4
Bedienung über die Bildschirm-Menüs (OSD) ..... 5
Bildeinstellung 6
Toneinstellung 7
Installation 8
TV-Speicher-Menü 9
TV-Speicher-Menü - Ändern 10

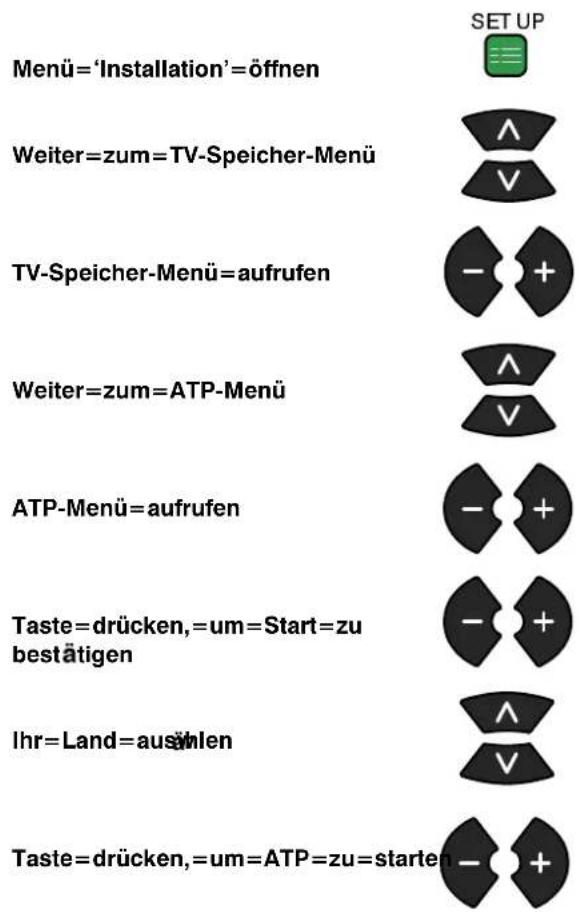

TV-Speicher-Menü - Automatischer Sendersuchlauf 14
TV-Speicher-Menü - Manueller Suchlauf ..... 15

OSD (Bildschirm-Menü)-Sprache 16

Q-Link 17

Audio/Video - Auswahl und Installation ..... 18

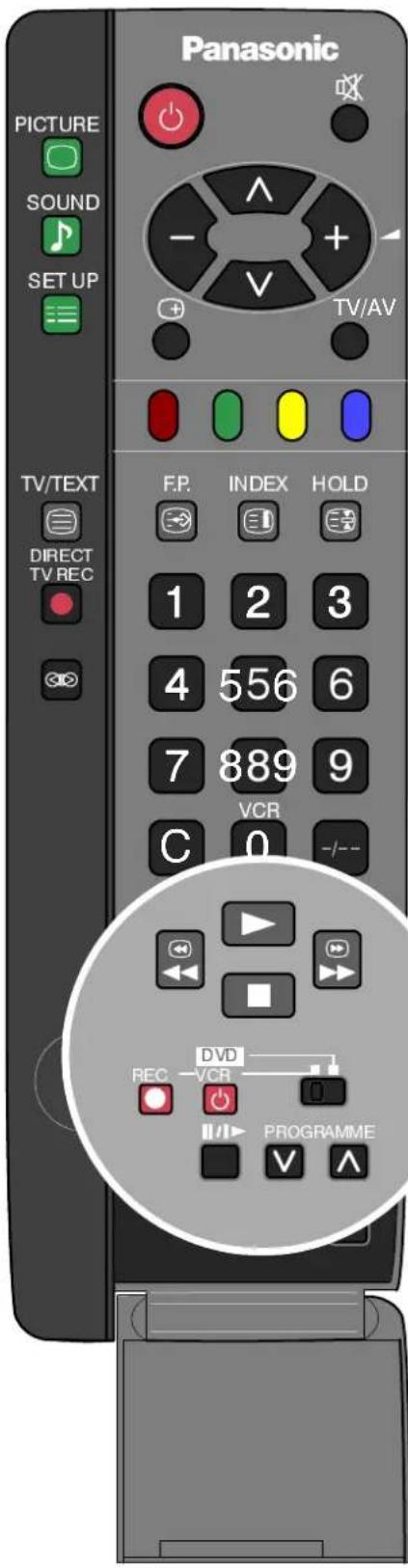

Videorecorder/DVD-Bedienung 19

Videotext-Bedienung 20

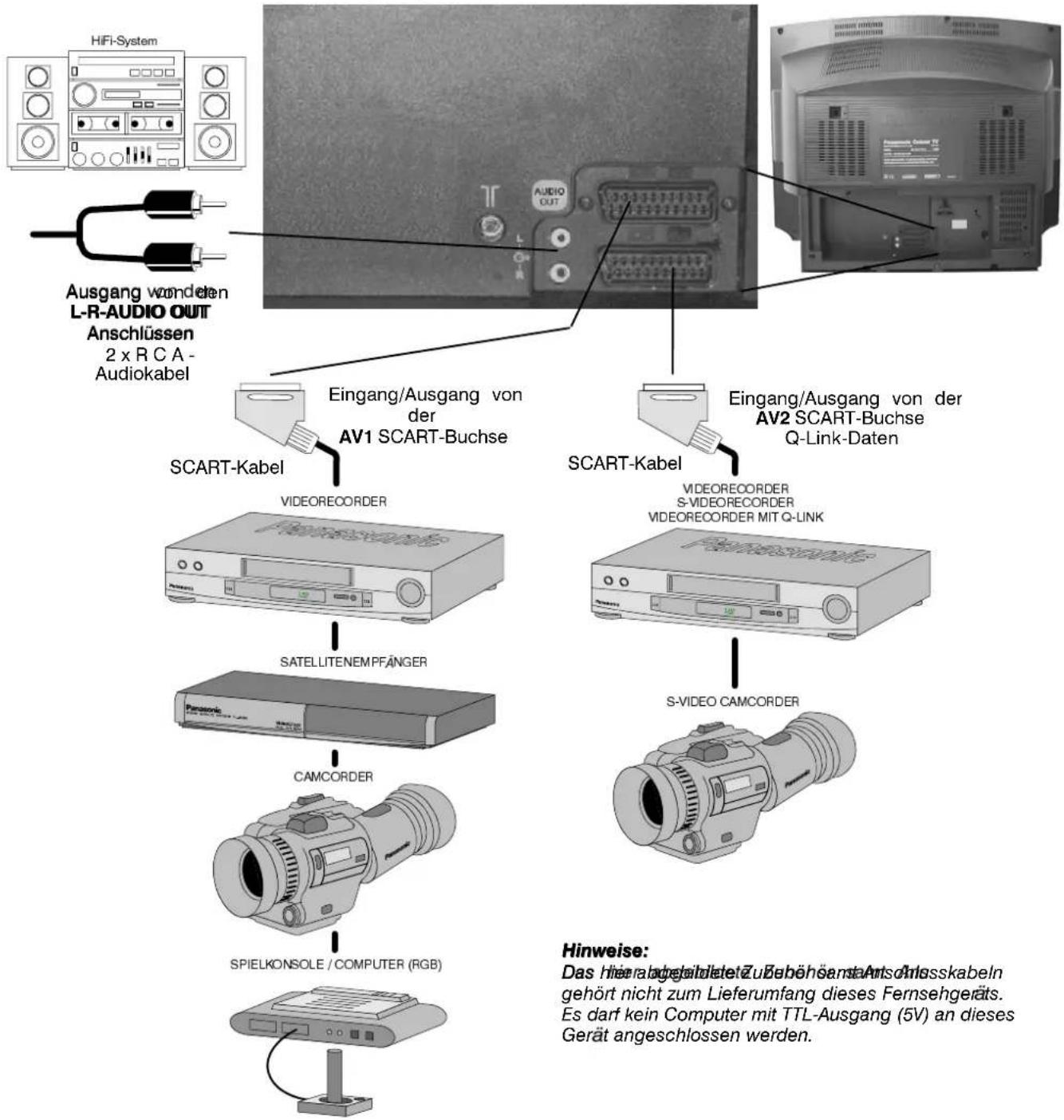

Audio/Video-Anschlüsse 23

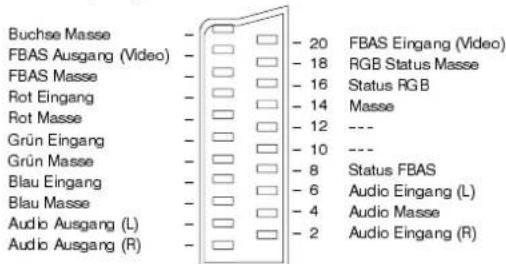

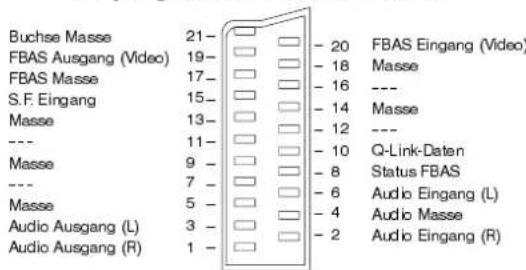

21-polige AV1/AV2-Anschlüsse (SCART) und die RCA Audio-Ausgangsanschlüsse hinten am Gerät .. 23

Informationen zu SCART und S-Video-Anschlüssen 23

Störungssuche 24

Zur Information 25

Technische Daten 25

WARNUNGEN UND VORSICHTSMASSNAHMEN

• Dieser Fernseher arbeitet mit Wechselstrom von 220 - 240V, 50Hz.
• Ihr Fernsehgerät darf nie im Regen oder in überän Big feuchten Fäumen betrieben werden. Andernfalls könnten Schäden auftreten, die elektrische Schläge oder einen Brand verursachen.
  • ACHTUNG: HOCHPANNUNG!!!
  Nehmen Sie niemals die Geräterückwand ab, da dadurch stromführende Teile freigelegt werden. Das Gerät enthält keine vom Benutzer zu wartenden Teile.
• Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden.
• Der Hauptschalter Ein/Aus dieses Modells trennt den Fernseher nicht völlig vom Netzstrom ab. Wenn das Gerät längere Zeit nicht benutzt wird, sollte der Netzstecker aus der Steckdose gezogen werden.

• PFLEGE VON GEHÄUSE UND BILDSCHIRM
Ziehen Sie den Netzstecker aus der Steckdose. Gehäuse und Bildschirm können Sie mit einem weichen Tuch abwischen, das mit einem milden Reinigungsmittel und Wasser angefeuchtet wird. Verwenden Sie keine Produkte, die Benzol oder Petroleum enthalten. Fernsehger äte können statische Elektrizität erzeugen. Seien Sie deshalb beim Berühren des Bildschirms vorsichtig.
- Ausreichende Luftzufuhr ist erforderlich, um einem Versagen elektrischer Bauteile vorzubeugen. Wir empfehlen mindestens 5cm Rundumabstand, auch in Fernsehschränken oder Regalen.

SCHNELLSTART

Haben Sie alle Zubehörteile und sonstige hier abgebildeten Teile?

Illustration of a remote control device with black and silver buttons and a gray scroll (no text or symbols)

Fernbedienung (EUR511200)

Batterien für die Fernbedienung (2 x R6 (UM3))

Panasonic TX-28SL1F/Z TX-25SL1F/Z

Bedienungsanleitung TQB8E2930A

Gerätegarantie

Batterien für die Fernbedienung

Hand inserting a battery into a device (no text or symbols visible)

• Achten Sie darauf, daß die Pole der Batterien korrekt ausgerichtet sind.
  ●Verwenden Sie nie alte und neue Batterien zusammen. Alte, verbrauchte Batterien sofort entfernen.
• Verwenden Sie nie zwei verschiedene Batterietypen, z.B. Alkali und Mangan. Verwenden Sie keine aufladbaren Batterien (Ni-Cad).

Schnellstart

1 ODER

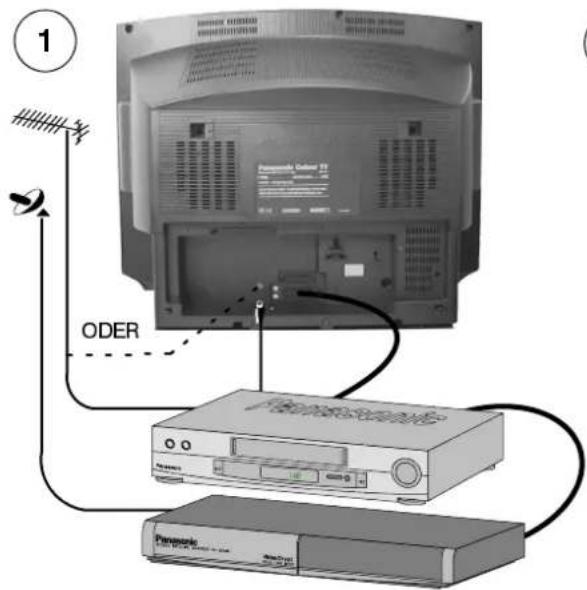

Antenne einstecken und Zubehör anschließen.

Illustration of a hand pressing a button on a flat-screen TV, with an external power outlet and numbered circle (no text or symbols)

Zuerst sicherstellen, daß sich der Videorecorder im Bereitschaftszustand befindet. Fernseher ans Stromnetz anschließen und einschalten.

Entsprechendes Land auswählen.

Für Schweiz und Belgien gewünschte Sprache ausählen.

Danach rote Taste drücken

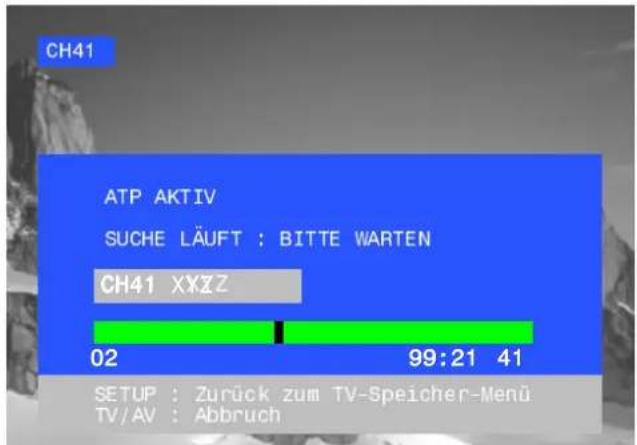

Nun beginnt die automatische TV-Speicherung. Die Sender werden identifiziert und gespeichert.

Wenn ein kompatibler Videorecorder über die AV2-Buchse angeschlossen ist, werden Senderdaten über Q-Link zum Videorecorder heruntergeladen. Siehe Seite 17

Land Deutschland Ud für Repath France Italia España Portugal Neder Land Denmark Buenos Norway Somali Religion St. Helica E. Lebanon F. El Salvador As part land Sund Kast Abbruch

CHA1 ATP AKTIV SUCHE LAUT : BITTE WARTEN SHA1 200 02 99:21 41 TV / AV / Abbruch

Lautstärke einstellen. Kanal umschalten

Black-and-white landscape photo of rugged mountain peaks with snow-covered slopes and a visible blue label 'OH41' in the corner (no other text or symbols)

Wenn Sie einen neuen Videorecorder mit Q-Link installieren, können Sie diesen nun EINschalten. Heruntergeladene Senderdaten stimmen mit denen des Fernsehgäts überein. Wenn Sie einen neuen Videorecorder mit NEXTVIEWLINK installieren, müssen Sie das Herunterladen manuell starten. Weitere Informationen finden Sie in den Anleitungen zu Ihrem Videorecorder.

• Wenn der Videorecorder die Daten von Fernsehagenicht akzeptiert, müssen Sie möglicherweise die Option 'Herunterladen' vom Menü des Videorecorders auw hlen.
• Wenn Q-Link nicht ordnungsgeß funktioniert, sollten Sie sicherstellen, daß das Ger t mit der AV2-Buchse des Fernsehers verbunden ist, daß das SCART-Kabel ein Vollfunktionskabel ist und daß der Videorecorder mit Q-Link, VIEWLINK oder ähnlichen Technologgien kompatibel ist. Fragen Sie Ihnen Hndlernachweiteren Einzelheiten.
• Siehe Seiten 17 und 23 für weitere Informationen über Q-Link und Anschlüsse.

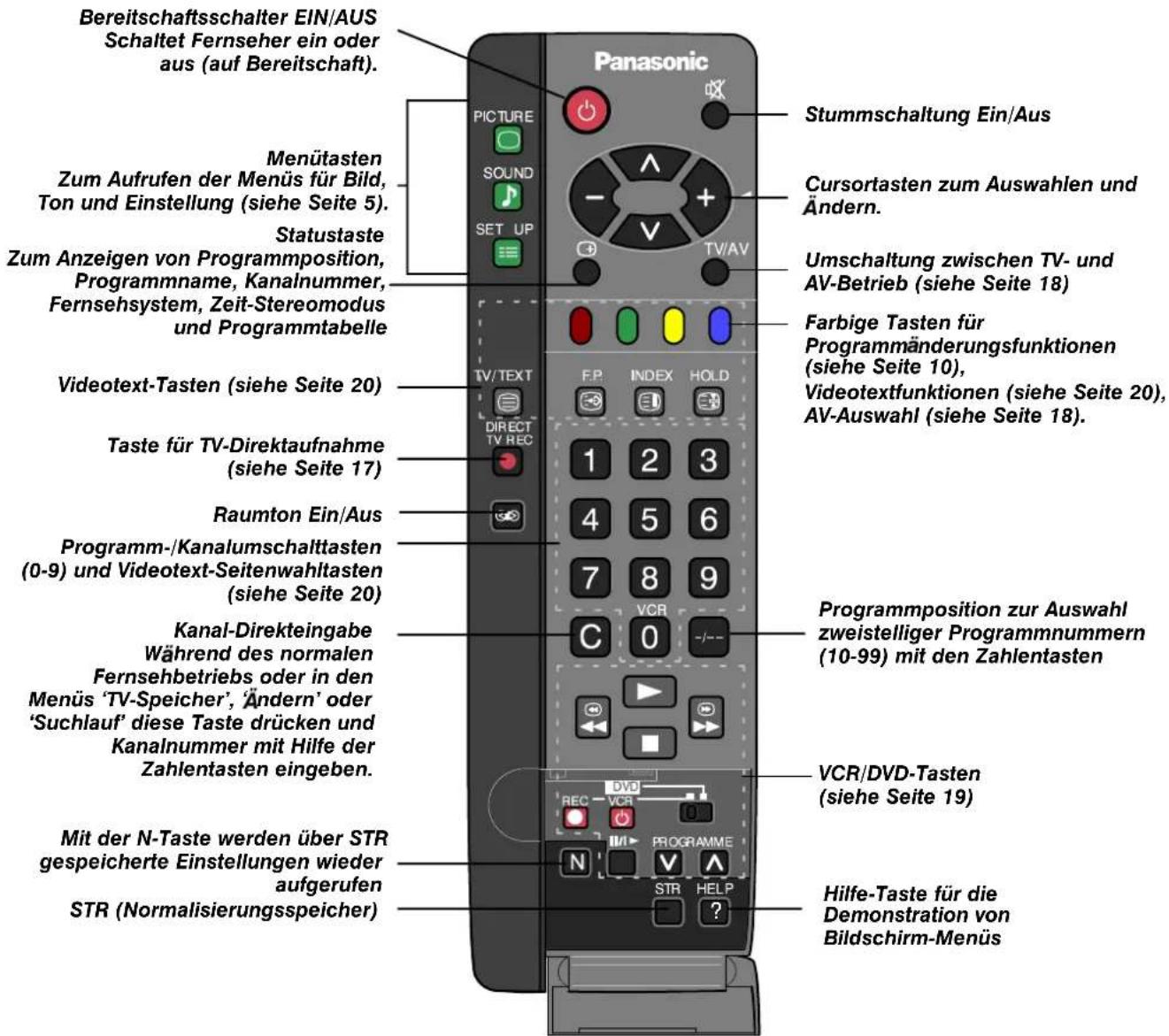

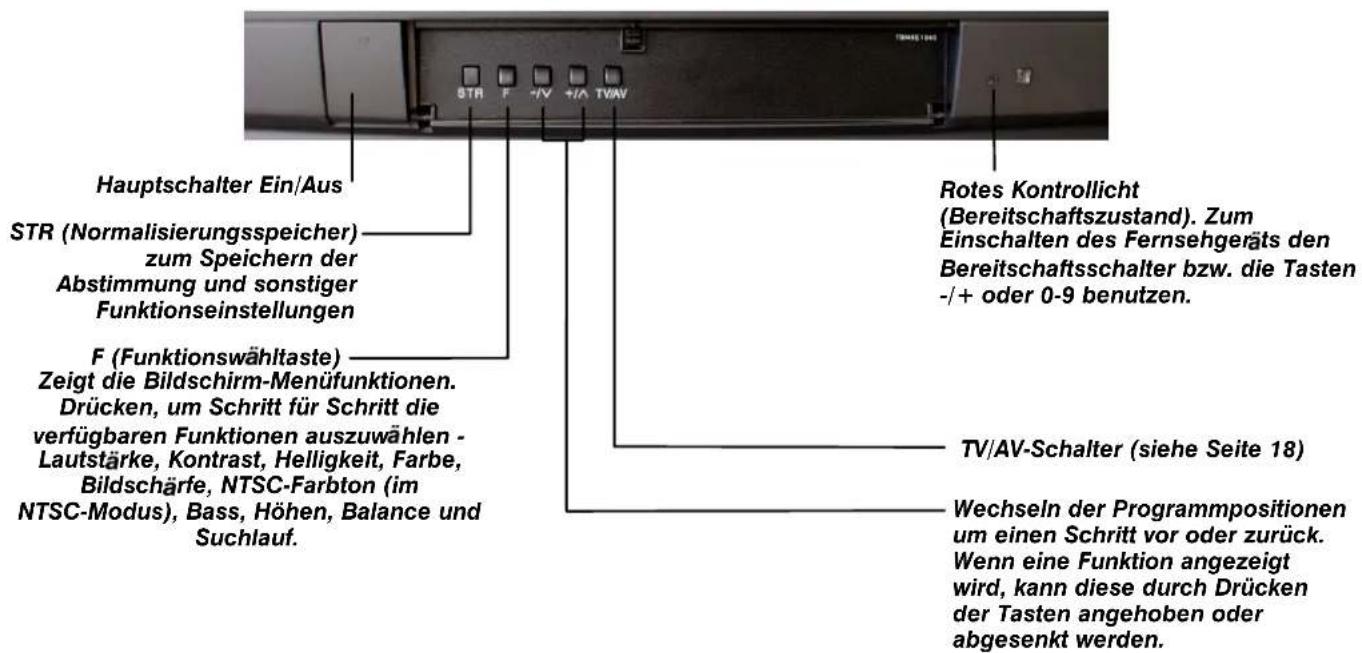

HAUPTBEDIENTASTEN: AM GERÄT UND AUF DER FERNBEDIENUNG

Hauptschalter Ein/Aus STR (Normalisierungsspeicher) zum Speichern der Abstimmung und sonstiger Funktionseinstellungen F (Funktionswähltaste) Zeigt die Bildschirm-Menüfunktionen. Drücken, um Schritt für Schritt die verfügbaren Funktionen auszuwählen - Lautstärke, Kontrast, Helligkeit, Farbe, Bildschärfe, NTSC-Farbton (im NTSC-Modus), Bass, Höhen, Balance und Suchlauf. Rotes Kontrollicht (Bereitschaftszustand). Zum Einschalten des Fernsehgeräts den Bereitschaftsschalter bzw. die Tasten -/+ oder 0-9 benutzen. TV/AV-Schalter (siehe Seite 18) Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden.

Bereitschaftsschalter EIN/AUS Schaltet Fernseher ein oder aus (auf Bereitschaft). Menütasten Zum Aufrufen der Menüs für Bild, Ton und Einstellung (siehe Seite 5). Statustaste Zum Anzeigen von Programmposition, Programmname, Kanalnummer, Fernsehsystem, Zeit-Stereomodus und Programmtabelle Videotext-Tasten (siehe Seite 20) Taste für TV-Direktaufnahme (siehe Seite 17) Raumton Ein/Aus Programm-/Kanalumschalttasten (0-9) und Videotext-Seitenwahltasten (siehe Seite 20) Kanal-Direkteingabe Während des normalen Fernsehbetriebs oder in den Menüs 'TV-Speicher', 'Ändern' oder 'Suchlauf' diese Taste drücken und Kanalnummer mit Hilfe der Zahlentasten eingeben. Mit der N-Taste werden über STR gespeicherte Einstellungen wieder aufgerufen STR (Normalisierungsspeicher) Panasonic STUMMSCHALTUNG Ein/Aus Cursortasten zum Auswahlen und Ändern. Umschaltung zwischen TV- und AV-Betrieb (siehe Seite 18) Farbige Tasten für Programmänderungsfunktionen (siehe Seite 10), Videotextfunktionen (siehe Seite 20), AV-Auswahl (siehe Seite 18). Programmposition zur Auswahl zweistelliger Programmnummern (10-99) mit den Zahlentasten VCR/DVD-Tasten (siehe Seite 19) Hilfe-Taste für die Demonstration von Bildschirm-Menüs

BEDIENUNG ÜBER DIE BILDSCHIRM-MENÜS (OSD)

Dieses Fernsehgerät bietet ein umfassendes Bildschirm-Menüsystem für Einstellungen und Optionen.

Anleitungen Bildeinstellung Kontrast Helligkeit Farbe Bildschärfe Farbton P-NR AI Normal Aus Ein Wählen Ändern TV/AV Abbruch Optionenanzeige Menütitel Untermenüs Wählleiste

Bei einigen Funktionen - z.B. Kontrast, Helligkeit, Farbe und Bildschärfe - kann der Peggleingestellt=werden.

Einige Funktionen - z.B. Abschaltuhr - bieten Ihnen mehrere Wahlmöglichkeiten.

Einige Funktionen - z.B. TV-Speicher-Menü - führen zum nächsten=Menü. OSD=On=Screen=Display=(Bildschirm-Menü).

Mit den Tasten PICTURE (Bild), SOUND (Ton) und SET UP (Installation)=können=Sie=die=Hauptmenüs öffnen=oder=zum=vorigen=Menü=zurückkehren.

Mit=den=Cursortasten=Auf=und=Ab=wird=der=Cursor=auf den=Menüs=nach=oben=und=unten=bewegt.

Mit=den=Cursortasten=Links=und=Rechts werden Menüs aufgerufen, Pegel eingestellt oder Optionen=ausgewählt.

Mit der Taste STR (Speicher) werden nach Änderungen oder nach der Auswahl von Optionen die gewünschten Einstellungen gespeichert.

Mit=der=Taste=TV/AV können=Sie=das=Menüsystem verlassen und zum normalen Bildschirm zurückkehren.

Mit der Taste HELP (Hilfe) beginnt die Demonstration=der=verfügbaren=Menüs.=Drücken Sie=HELP undöhlen=Sie=eine=der=Optionen.

Wenn Sie bei angezeigtem Menü die Hilfe–Taste drücken, verschwindet der Anleitungskasten vom Bildschirm. Drücken Sie erneut die Hilfe–Taste, um den Kasten wieder einzublenden.

PICTURE SOUND SET UP TV/TV DIRECT PRE EP INDEX HOLD STR HELP ?

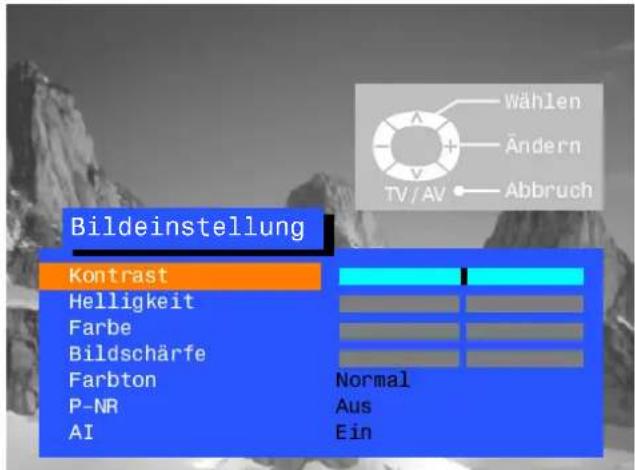

BILDEINSTELLUNG

Über die Bildeinstellung können Sie die Bildqualität nach Ihren Wünschen einstellen.

Menü 'Bildeinstellung' öffnen

Mit dem Cursor zu Ihrer Wahl

Pegel höher/niedriger stellen oder Optionen festlegen

TV/AV-Taste drücken, um das Menü 'Bildeinstellung' zu verlassen.


TV/AV

Bildeinstellung Kontrast Helligkeit Farbe Bildschärfe Farbton P-NR AI Wählen Ändern TV/AV Abbruch Normal Aus Ein

Kontrast

Helligkeit

Farbe

Bildschärfe

Kontrast, = Helligkeit, = Farbe = und Bildschär f e k ö n persönlicher = Vorliebe = oder = den Umgebungsbedingungen = eingestellt werden.

Die=NTSC-Farbton-=Einstellung erscheint=nur=dann=als=Menü-Option wenn=eine=NTSC-Signalquelle=an Ihrem=Fernseher=angeschlossen=ist. Hiermit=kann=der=Farbton=gändert werden.

Wählen Ändern Abbruch Bildeinstellung Kontrast Helligkeit Farbe Bildschärfe Farbton P-NR AI Normal Aus Ein

Farbton

Die=Farbbalance-=Einstellung ermöglicht Ihnen das Festlegen des allgemeinen=Farbtons=auf dem Bildschirm.

P-NR

Mit P-NR werden unerwünschte Bildstörungen (Rauschen) automatisch=verringert.

AI

Mit AI wird das empfangene Bild automatisch analysiert. Die Daten werden verarbeitet, um verbesserten Kontrast, optimale Bildtiefe und intensive Farbtöne zu bieten.

P-NR = Picture-Noise Reduction (Bildrauschunterdrückung) Al===Artificial=Intelligence (Künstliche Intelligenz) Einstellungen=persönlicher=Art lassen sich durch die Taste "STR" abspeichern und über die Taste "N" abrufen. "N"=ist bei Auslieferung=der Fabrikstatus.

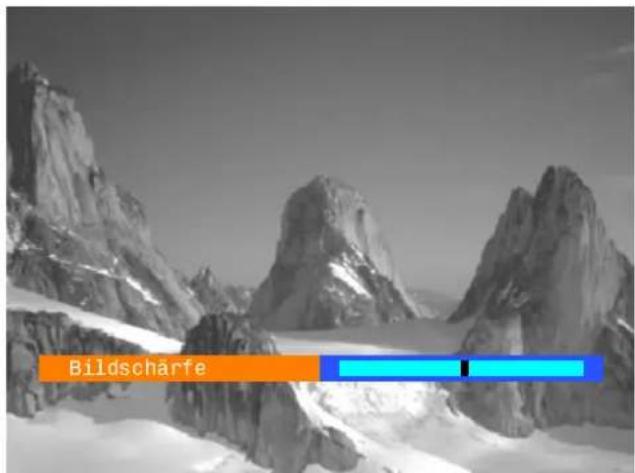

Bildschärfe

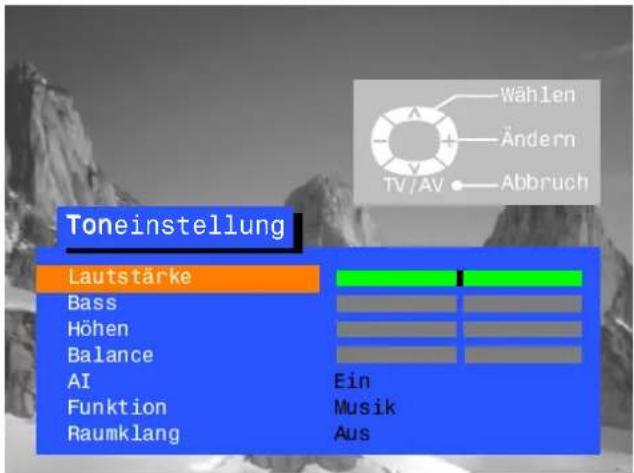

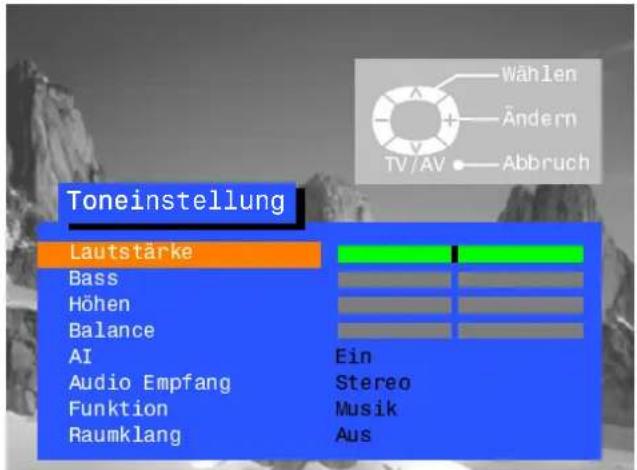

TONEINSTELLUNG

Über die Toneinstellung können Sie alle Aspekte der Tonqualität nach Ihren Wünschen einstellen.

Menü 'Toneinstellung' öffnen

Mit dem Cursor zu Ihrer Wahl

Pegel höher/niedriger stellen oder Optionen festlegen

TV/AV-Taste drücken, um das Menü 'Toneinstellung' zu verlassen.

SOUND

TV/AV

Einstellungen persönlicher Art I a s s e n s i c h d u r c h d i e T a s t e "STR" abspeichern und über die Taste "N" abrufen. "N" ist bei Auslieferung der Fabrikstatus.

Toneinstellung Lautstärke Bass Höhen Balance AI Audio Empfang Funktion Raumklang Wählen Ändern TV/AV Abbruch Ein Stereo Musik Aus

Lautstärke

Mit 'Lautstärke' wird die allgemeine Lautstärke für den Fernseher eingestellt

Bass

'Baß' betont die unteren, tieferen Frequenzen und kann stärker oder schwächer eingestellt werden.

Höhen

'Höhen' betont die höheren, schärferen Frequenzen und kann stärker oder schwächer eingestellt werden.

Balance

‘Balance’ beeinflußt das Verhältnis zwischen dem rechten und linken Lautsprecher und kann so eingestellt werden, daß der Klang aus den beiden Lautsprechern für Ihre Sitzposition ausgewogen ist.

Toneinstellung Lautstärke Bass Höhen Balance AI Audio Empfang Funktion Raumklang Ein Stereo Musik Aus

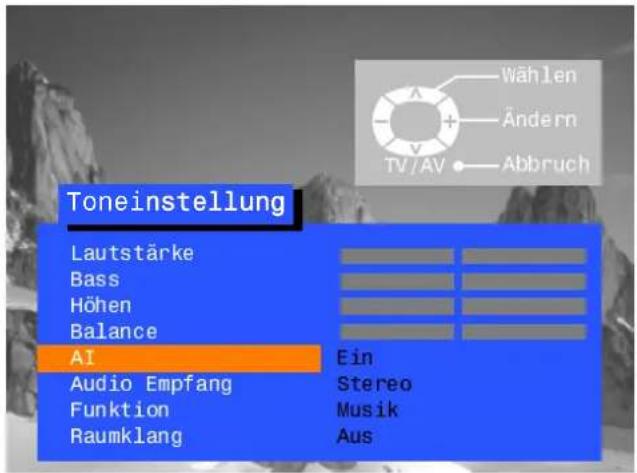

AI

Mit AI wird das empfangene Tonsignal automatisch analysiert. Die Daten werden verarbeitet, um verringerte Störungen und gleichlauten Ton für das gesendete Programm zu bieten. Der Vorgang dauert ca. 10 Sekunden.

Audio Empfang

MPX wird normalerweise auf Stereo gestellt, um die beste Tonwiedergabe zu gewährleisten. Wenn jedoch der Empfang schlechter wird oder Stereo nicht erhältlich ist, sollte auf Mono umgestellt werden. Sie können auch Mono (M1) und (M2) wählen, wenn diese Signale gesendet werden.

Funktion

Im Musik- oder Sprachmodus kann die Klangwiedergabe durch die Wahl der entsprechenden Funktion verbessert werden.

Raumklang

Mit 'Raumton' wird der Klang dynamisch gesteigert, um verbesserte räumliche Effekte zu simulieren.

Toneinstellung Lautstärke Bass Höhen Balance AI Audio Empfang Funktion Raumklang Aus Stereo Musik Aus Vählen Ändern TV/AV Abbruch

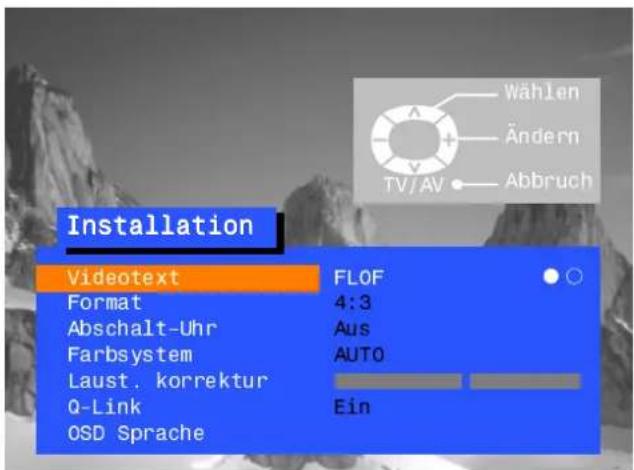

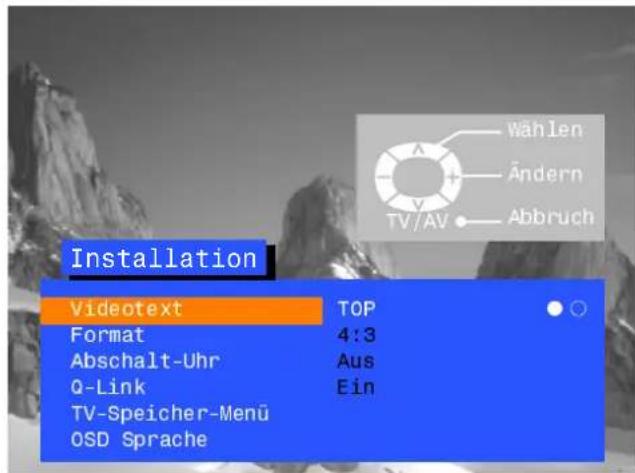

Über das Menü ‘Installation’ erhalten Sie Zugriff auf zahlreiche fortgeschrittene Funktionen sowie das TV-Speicher-Menü

Menü 'Installation' öffnen

Mit dem Cursor zu Ihrer Wahl

Pegel höher/niedriger stellen, Optionen festlegen oder weitere Menüs aufrufen

TV/AV-Taste drücken, um das Menü 'Installation' zu verlassen.

SET UP

TV/AV

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Ein TV-Speicher-Menü OSD Sprache

●○

Videotext

Mit dieser Option können Sie zwischen TOP/FLOF oder LIST ählen (siehe Seite 20).

●○

Format

Mit der Formatfunktion können Sie Kinoformate im korrekten Bildverhältnis (16:9) darstellen.

Abschalt-Uhr

Mit der Abschaltuhr kann der Fernseher zu einer geplanten Zeit abgeschaltet werden (0-90 Minuten lang in 15-Minuten-Abschnitten).

○●

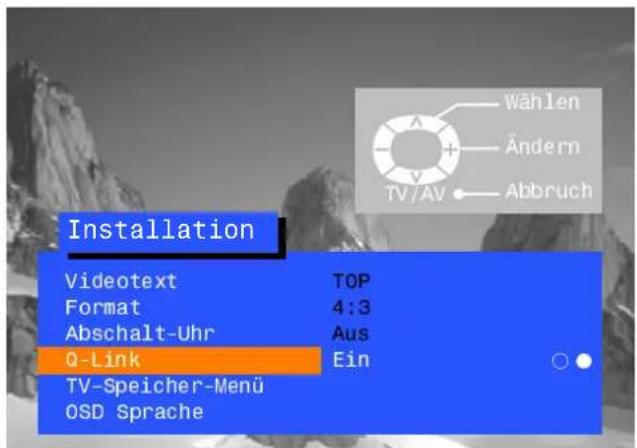

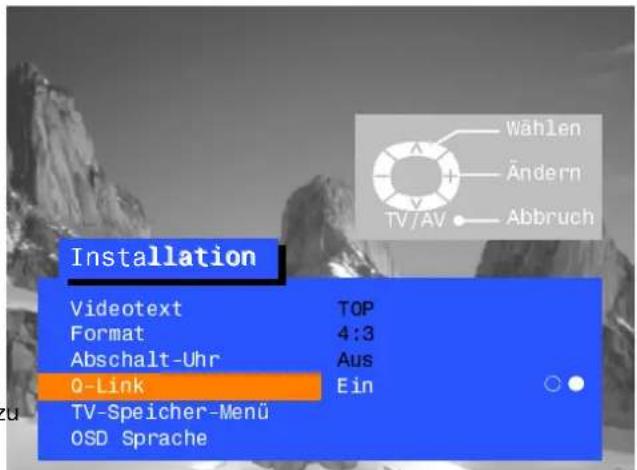

Q-Link

Q-Verbindung ermöglicht Ihnen Datenkommunikation mit einem kompatiblen VCR zu aktivieren oder zu deaktivieren. Siehe Seite 17.

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Ein TV-Speicher-Menü OSD Sprache

TV-Speci-ichteen-Mehäunü

Das TV-Speicher-Menü bietet Zugriff auf viele weitere Funktionen, darunter Ändern, ATP, Feinabstimmung, Suchlauf, Farbsystem und Lautstärke (siehe Seite 9).

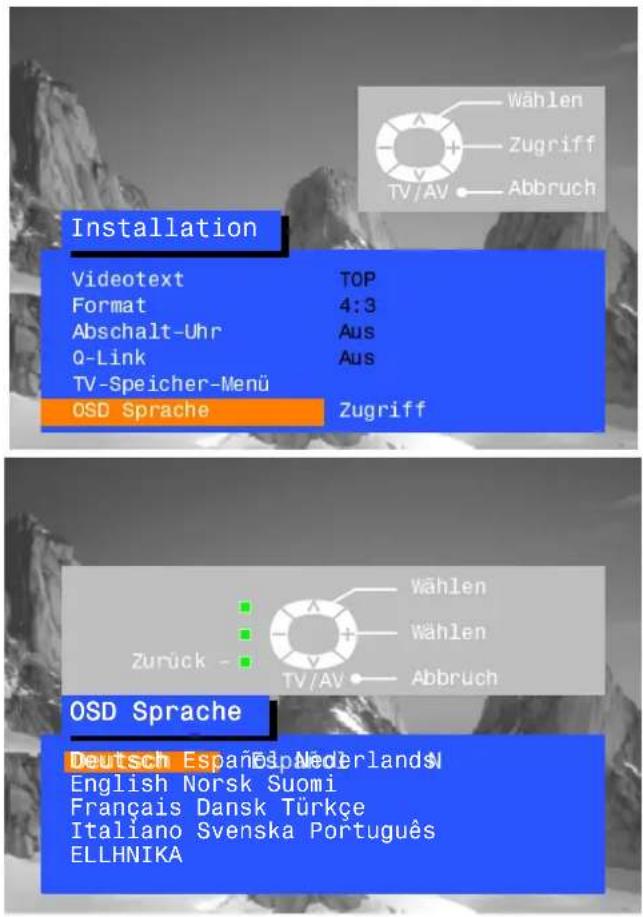

OSD Sprache

Über das Menü 'OSD Sprache' könne Sie die gewünschte Sprache für Bildschirm-Menüs wählen (siehe Seite 16).

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü OSD Sprache

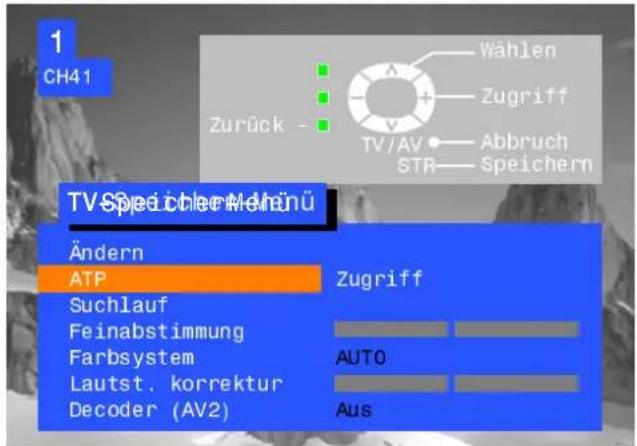

TV-SPEICHER-MENÜ

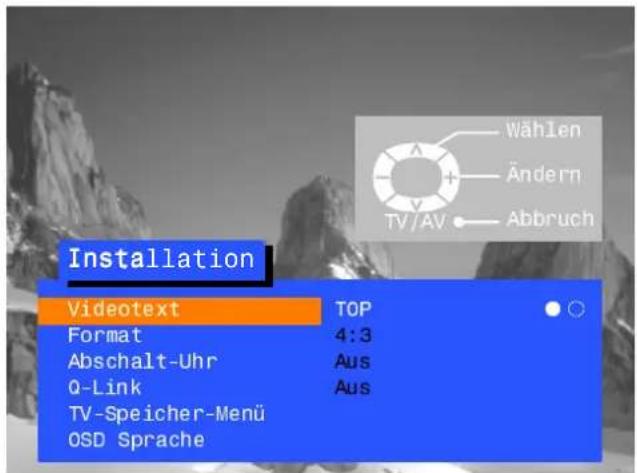

Das TV-Speicher-Menü bietet Zugriff auf die Menüs für automatischen Suchlauf, manuellen Suchlauf und Feinabstimmung.

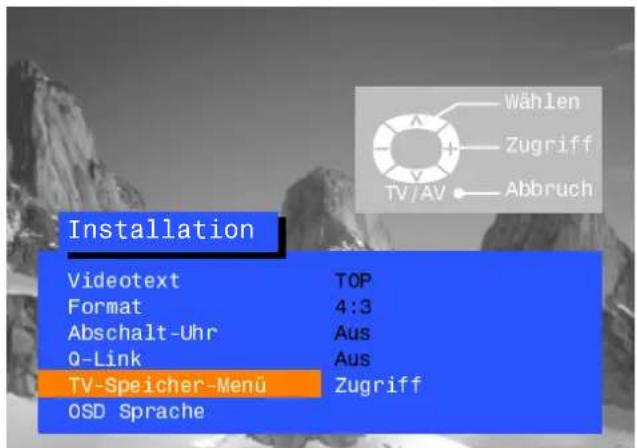

Menü 'Installation' öffnen SET UP Weiter zum TV-Speicher-Menü TV-Speicher-Menü aufrufen Mit dem Cursor zu Ihrer Wahl Pegel höher/niedriger stellen, Optionen festlegen oder weitere Menüs aufrufen TV/AV-Taste drücken, um das Menü zu verlassen. TV/AV

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü OSD Sprache

Ändern

Mit dem Menändern' können Sender bewegt, eingefügt, gelöscht, benannt oder gesperrt werden. Zugriff auf das TV-System ist ebenfalls möglich (siehe Seite 10).

ATP

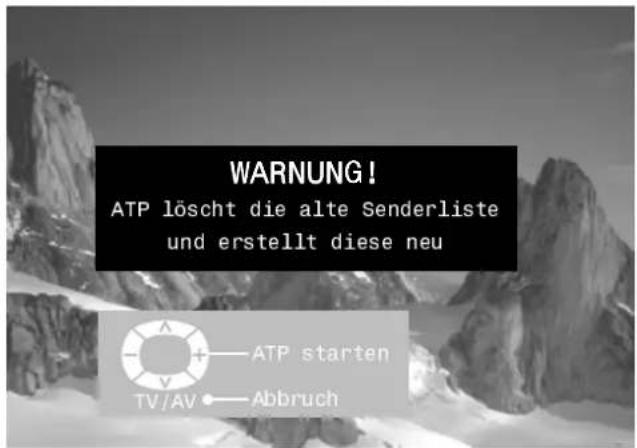

Mit dem ATP-Menü können Sie Ihr Fernsehgerät automatisch neu abstimmen (siehe Seite 14).

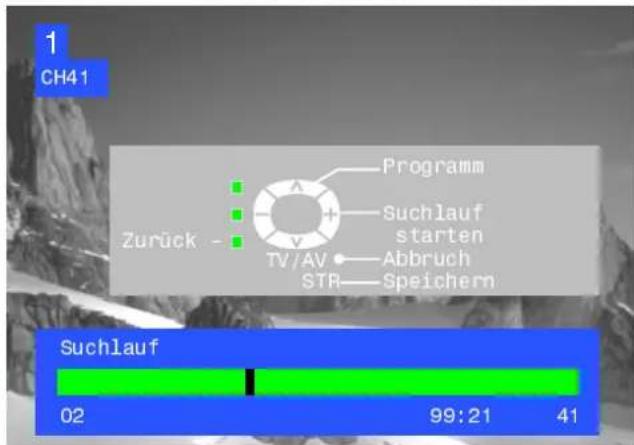

Suchlauf

Mit dem Menü 'Suchlauf' können einzelneProgrammpositionenmanuell abgestimmt werden. (siehe Seite 15).

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü Zugriff OSD Sprache

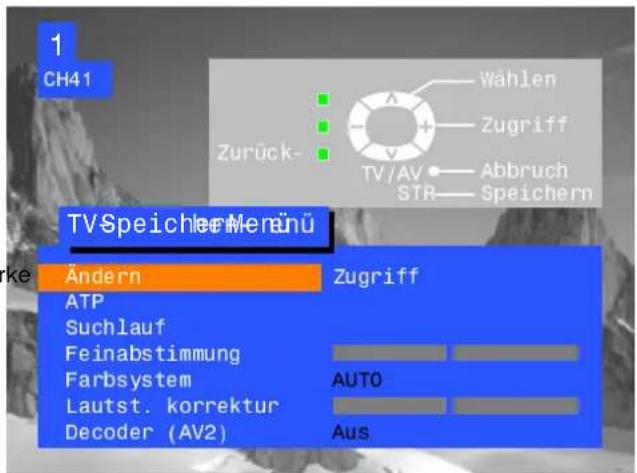

Feinabstimmung

Mit der Feinabstimmung können die einzelnen Sender fein abgestimmt werden.

●○○○ Farbsystem

Mit dem Menü 'Farbsystem' können Sie den richtigen Übertragungsstandard wählen.

Lautstärkekorrektur

Mit dieser Funktion kann die läutst für einzelne Sender eingestellt werden.

●○ Decoder (AV2)

Diese Option wird verwendet, wenn ein Decoder über AV2 angeschlossen ist. Auf "On" einstellen, wenn ein verwürfeltes Signal vom Decoder verarbeitet werden soll. Nach Benutzen auf "Off" einstellen.

1 CH41 Zurück- Wählen Zugriff TV/AV Abbruch STR Speichern TV Speichler Menü Ändern Zugriff ATP Suchlauf Feinabstimmung Farbsystem Lautst. korrektur Decoder (AV2) AUTO Aus

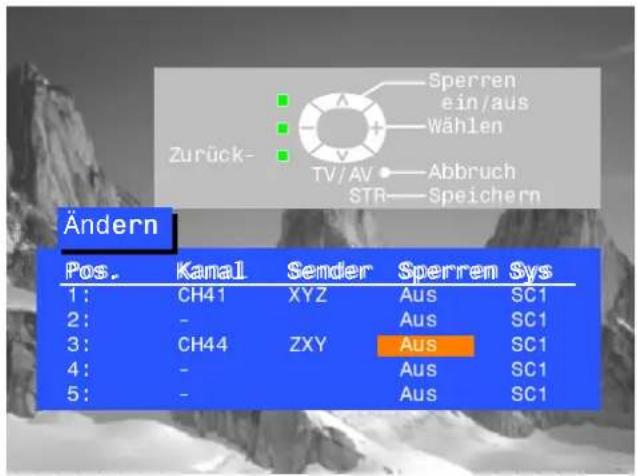

TV-SPEICHER-MENÜ - ÄDERN

Über das Menü 'Ädern' können Sendekan leige ndert werden.

Menü 'Installation' öffnen SET UP Weiter zum TV-Speicher-Menü Λ V TV-Speicher-Menü aufrufen - + + Weiter zum Menü 'Ändern' Λ V Menü 'Ändern' aufrufen - + + Gewünschte Änderungen vornehmen (siehe folgende Abschnitte) STR-Taste drücken, um Änderungen zu speichern STR Abschließend zum Verlassen des Menüs 'Ändern' die TV/AV-Taste drücken. TV/AV

Eine unerwünschte Programmposition löschen

Programmposition auswählen Rote Taste auf der Fernbedienung drücken Zur Bestätigung erneut rote Taste drücken Wenn Sie das Programm-bearbeitungsmenü nicht länger benötigen, drücken Sie bitte die TV/AV-Taste um es zu verlassen. TV/AV

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü OSD Sprache Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü Zugriff OSD Sprache 1 CH41 Zurück- Wählen Zugriff TV/AV Abbruch STR Speichern TV-Speicher-Mehnü Ändern Zugriff ATP Suchlauf Feinabstimmung AUTO Farbsystem Lautst. korrektur Decoder (AV2) Aus Zurück- Programmplatz ändern Wählen TV/AV Abbruch STR Speichern Ändern Pos. Kanal Sender Sperre SpSysen Sys 1: CH41 XYZ Aus SC1 2: - Aus SC1 3: - Aus SC1 4: - Aus SC1 5: - Aus SC1 Löschen Einfügen Schieben Q-L

Eine Programmposition einfügen

Programmposition, in die das neue Programm eingefügt werden soll, auswählen

Grüne Taste drücken

Zur Bestätigung erneut grüne Taste drücken

Diese unbelegte Position kann nun abgestimmt, benannt, gesperrt und dem TV-System Ihrer Wahl zugeordnet werden

STR-Taste drücken, um Änderungen zu speichern

Wenn Sie nun das Menü 'Ändern' verlassen möchten, die TV/AV-Taste drücken

Zurück- Programplatz ändern wählen TV/AV Abbruch STR Speichern Ändern Pos. Kan Käns Sende Se Sperrö Sp Sysn Sys 1: CH41 XYZ Aus SC1 2: - 3: CH44 ZXY Aus SC1 4: - Aus SC1 5: - Aus SC1 Löschen Einfügen Schieben Q-L

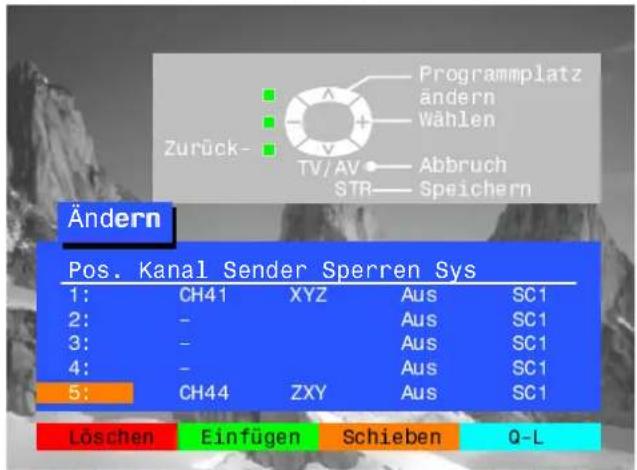

Ein Programm an eine andere Position schieben

Zu verschiebende Programmposition auswählen

Gelbe Taste auf der Fernbedienung drücken

Neue Position auswählen

Zur Bestätigung erneut gelbe Taste drücken

Wenn Sie das Programm-bearbeitungsmenü nicht länger benötigen, drücken Sie bitte die TV/AV-Taste um es zu verlassen.

Zurück- Programmplatz ändern Wählen TV/AV Abbruch STR Speichern Ändern Pos. Kankänsendes Sperre Sp Sysen Sys 1: CH41 XYZ Aus SC1 2: - Aus SC1 3: CH44 ZXY Aus SC1 4: - Aus SC1 5: - Aus SC1 Löschen Einfügen Schieben Q-L

Zurück- Programmplatz ändern Wählen TV/AV Abbruch STR Speichern Ändern Pos. Kanal Sender Sperren Sys 1: CH41 XYZ Aus SC1 2: - Aus SC1 3: - Aus SC1 4: - Aus SC1 5: CH44 ZXY Aus SC1 Löschen Einfügen Schieben 0-L

Eine Programmposition abstimmen

Programmposition auswählen

Cursor zur Spalte 'Kanal' bewegen

Kanalnummer höher oder niedriger stellen oder C-Taste für Kanal-Direkteingabe drücken (siehe Seite 4).

STR-Taste drücken, um Änderungen zu speichern

Wenn Sie nun das Menü 'Ändern' verlassen möchten, die TV/AV-Taste drücken

Zurück- Kanal ändern Wählen Abbruch STR Speichern Ändern Pos. Kanal Kandende Berderre Sp. Sysen Sys 1: CH41 XYZ Aus SC1 2: - 3: CH44 ZXY Aus SC1 4: - 5: - Aus SC1 Aus Aus Aus SC1 Aus Aus Aus SC1 Aus Aus Aus SC1

Eine Programmposition neu benennen

Programmposition auswählen

Cursor zur Spalte 'Sender' bewegen

Neues Zeichen wählen

Cursor zur nächsten Zeichenposition bewegen

Weiter, bis Name komplett ist

STR-Taste drücken, um Änderungen zu speichern

Wenn Sie das Programm-bearbeitungsmenü nicht länger benötigen, drücken Sie bitte die TV/AV-Taste um es zu verlassen.

Buchstabenwahl Wählen Zurück- TV/AV Abbruch STR Speichern Ändern Pos. Kansende Böperren Sys 1: CH41 XYZ Aus SC1 2: - Aus SC1 3: CH44 ZXY Aus SC1 4: - Aus SC1 5: - Aus SC1 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z + - . 0 1 2 3 4 5 6 7 8 9

TV-SPEICHER-MENÜ - ÄDERN

Ein Programm sperren, um Zugriff zu verhindern

Programmposition auswählen

Cursor zur Spalte 'Sperren' bewegen

Zwischen 'Aus' oder 'Ein' wählen

STR-Taste drücken, um Änderungen zu speichern

Wenn Sie nun das Menü 'Ändern' verlassen möchten, die TV/AV-Taste drücken

Hinweis:

Wenn eine Programmposition gesperrt wurde, ist die direkte Kanaleingabe mit der Taste 'C' und den Zahlentasten auf der Fernbedienung nicht möglich.

Λ V - + Λ V STR □ TV/AV

Das TV-System für eine bestimmte Programmposition ändern

Programmposition auswählen

Cursor zur Spalte 'Sys' bewegen

Gewünschtes Tonsystem wählen:

SC1 : PALB, G, H/SECAMB, G

SC2 : PAL I

SC3 : PAL D, K / SECAM D, K

F : S E C A M

STR-Taste drücken, um Änderungen zu speichern

Wenn Sie nun das Menü 'Ändern' verlassen möchten, die TV/AV-Taste drücken

Λ ∨ - + , G Λ ∨ L

Programminformationen zu einem kompatiblen Videorecorder (Anschluß über AV2) kopieren

Cursor zur Spalte 'Pos.' bewegen

Blaue Taste auf der Fernbedienung drücken Programmdaten werden nun zum Videorecorder gesendet. Dies kann einige Sekunden dauern, je nach Anzahl der gespeicherten Sender.

Wenn Sie das Programm-bearbeitungsmenü nicht länger benötigen, drücken Sie bitte die TV/AV-Taste um es zu verlassen.

- + TV/AV

Zurück- Sperren ein/aus Wählen TV/AV Abbruch STR Speichern Ändern Pos. Kanal Sender Sperren Sys 1: CH41 XYZ Aus SC1 2: - 3: CH44 ZXY Aus SC1 4: - 5: - Aus SC1 Aus SC1 Aus SC1 Aus SC1 Aus SC1

Zurück - TV-system ändern Wählen Abbruch STR- Speichern Ändern Pos. Kanal Sender Sperren Sys 1: CH41 XYZ Aus SC1 2: - Aus SC1 3: CH44 ZXY Aus SC2 4: - Aus SC1 5: - Aus SC1

TV>VCR AKTIV BITTE WARTEN Programm : 63 Fernbedienung inaktiv

TV-SPEICHER-MENÜ=-=AUTOMATISCHER SENDERSUCHLAUF=(ATP)

Das=ATP-Menü=ermöglicht=eine=automatische=Neuabstimmung=des=Fernsehers=auf=die=örtliche Sender.= Dies= ist= sehr= praktisch,= wenn= Sie= in= einen= anderen= Landesteil= umziehe

Menü='Installation'=öffnen Weiter=zum=TV-Speicher-Menü TV-Speicher-Menü=aufrufen Weiter=zum=ATP-Menü ATP-Menü=aufrufen Taste=drücken,=um=Start=zubestätigen Ihr=Land=ausüblen Taste=drücken,=um=ATP=zu=starten

Das=Fernsehgeit=wird=Ihre lokalen=Sender=suchen, identifizieren=und=der Reihenfolge=nach=sortieren. Wenn=ein=kompatibler Videorecorder=über=die AV2-Buchse=angeschlossen=ist, werden=Senderdaten=über=Q-Link an=den=Videorecorder=gesendet (siehe=Seite=17).

Nach=Abschluß=dieses=Vorgangs erscheint=Programmposition=1 auf=dem=Bildschirm. ATP==Auto=Tuner=Presetting

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü Zugriff OSD Sprache

1 CH41 Zurück - Wählen Zugriff TV/AV Abbruch STR Speichern TV Speichler Mehnü Ändern ATP Zugriff Suchlauf Feinabstimmung Farbsystem AUTO Lautst. korrektur Decoder (AV2) Aus

WARNUNG! ATP löscht die alte Senderliste und erstellt diese neu — ATP starten TV/AV • Abbruch

CH41 ATP AKTIV SUCHE LÄUFT : BITTE WARTEN CH41 XXZZ 02 99:21 41 SETUP : Zurück zum TV-Speicher-Menü TV/AV : Abbruch

TV-SPEICHER-MENÜ - MANUELLER SUCHLAUF

Der Suchlauf für Programmpositionen kann über das Bildschirm-Menü oder die Bedientasten am Gerät aufgerufen werden

Menü 'Suchlauf'

Menü 'Installation' öffnen

Weiter zum TV-Speicher-Menü

TV-Speicher-Menü aufrufen

Weiter zum Menü 'Suchlauf'

Menü 'Suchlauf' aufrufen

Abzustimmende

Programmposition auswählen

Mit dem Abstimmen beginnen

Wenn gewünschter Sender gefunden ist, durch Drücken der STR-Taste speichern

Menü durch Drücken der TV/AV-Taste verlassen

SET UP

TV/AV

Suchlauf (am Gerä)

Taste F (am Gert) däücken, bis

'Senderabstimmung' angezeigt wird

Plus- oder Minustaste drücken, um Senderabstimmung aufzurufen

TV/AV-Taste drücken, um zwischen 'Programm ändern', 'Suche' oder 'TV-Systemändern' umzuschalten

Plus- oder Minustaste drücken, um Programmposition zu ädern, Suchlauf zu beginnen oder TV-System zu ändern

Wenn gewünschter Sender gefunden ist, durch Drücken der STR-Taste speichern

Zum Abstimmen weiterer Sender Verfahren wiederholen, oder zum Beenden die F-Taste drücken

1 CH41 Wählen Zugriff Zurück - TV/AV Abbruch STR Speichern TV-Speicher-Menü Ändern ATP Suchlauf Zugriff Feinabstimmung Farbsystem AUTO Lautst. korrektur Decoder (AV2) Aus

1 CH41 Zurück - Programm Suchlauf starten TV/AV Abbruch STR Speichern Suchlauf 02 99:21 41

1 CH41 SC1 Suchlauf (am gerät) -,+ : Suchlauf starten TV/AV : Funktionswahl STR : Speichern F : Abbruch 02 99:21 41 STR F -/V +/A TV/AV

OSD (BILDSCHIRM-MENÜ)-SPRACHE

Bei der anfänglichen Installation des Fernsehers wurde die Menüsprache gemäß des von Ihnen gewählten Landes eingestellt. Wenn Sie eine andere Sprache verwenden möchten, können Sie eine aus dem Menü 'OSD Sprache' auswählen.

Menü 'Installation' öffnen SET UP Weiter zum Menü 'OSD Sprache' Menü 'OSD Sprache' aufrufen Cursor auf gewünschte Sprache bewegen TV/AV-Taste drücken, um Sprache auszuwählen und Menü zu verlassen TV/AV

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Aus TV-Speicher-Menü OSD Sprache Zugriff Zurück - TV/AV Wählen Wählen Wählen Abbruch OSD Sprache Deutsch España Nederland English Norsk Suomi Français Dansk Türkçe Italiano Svenska Português ELLHNIKA

Q-LINK

Über Q-Link kann das Fernsehgerät mit Ihrem Videorecorder kommunizieren.

Menü 'Installation' öffnen

Cursor auf Q-Link bewegen

Sicherstellen, daß Q-Link auf "Ein" gesetzt ist.

TV/AV-Taste drücken, um Menü zu verlassen.

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus 0-Link Ein TV-Speicher-Menü OSD Sprache

Der Videorecorder muß über ein SCART-Kabel (Vollfunktionstyp) angeschlossen sein, das von der AV2-Buchse des Fernsehers zur entsprechenden Buchse des Videorecorders führt. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Videorecorders. Mit Q-LinkNEXTVIEWLINK oder ähnlicher Technologie kann das Fernsehgerät einen kompatiblen Videorecorder anweisen, das zur Zeit auf dem Bildschirm angezeigte Programm aufzunehmen, ungeachtet der auf dem Videorecorder eingestellten Programmposition. Dies vereinfacht das Aufnehmen von Programmen bedeutend.

Aufnehmen des gerade ausgestrahlten Programms

Taste 'TV-DIREKTAUFNAHME' auf der Fernbedienung drücken

Wenn der Videorecordern in Bereitschaftsmodus ist, wird er beim Drücken dieser Taste automatisch eingeschaltet. Auf dem Bildschirm erscheint eine Meldung vom Videorecorder, die anzeigt, was gerade aufgenommen wird oder aus welchem Grund keine Aufnahme stattfinden kann:

Aufnahme vom TV-Tuner

Aufnahme von VCR-tuner

Der Videorecorder nimmt das Programmsignal von seinem eigenen Tuner auf. Sie können den Fernseher ausschalten und die Videoaufnahme wie gewohnt weiter laufen lassen.

Aufnahme von externer Quelle TV

Der Videorecorder nimmt das Programmsignal vom Fernseher auf. Sie dürfen auf keinen Fall das Programm wechseln oder den Fernseher ausschalten, da der Videorecorder ansonsten automatisch die Aufnahme abbricht und abgeschaltet wird.

Keine Aufnahme - BAND GESCHÜTZT

Der Aufnahmeschutz hinten an der Videokassette wurde entfernt.

Es können z.B. auch folgende andere Meldungen erscheinen:

Keine Aufnahme - KEIN BAND

Keine Aufnahme - WIEDERGABE LÄUFT

Aufnahme von externer Quelle VCR

Keine Aufnahme - VCR NIMMT AUF

Keine Aufnahme - BAND BESCHÄDIGT

Keine Aufnahme - KEIN SIGNAL

Austauschen von Senderinformationen

Um korrekte Aufnahmen zu gewährleisten, sollten Fernseher und Videorecorder Senderinformationen austauschen (siehe Seite 13).

- Immer wenn die ATP-Funktion verwendet wird, werden die Senderdaten zum Videorecorder heruntergeladen.

Automatisches Ein- und Ausschalten

Mit Q-Link-Videorecordern von Panasonic stehen folgende Zusatzfunktionen zur Verfügung:

• Wenn Sie eine Kassette in den Videorecorder einlegen und die Abspieltaste drücken, wird der Fernseher automatisch eingeschaltet und ähnlt den AV2-Eingang, so daß Sie die Aufnahme sehen können.
• Wenn Sie den Fernseher ausschalten, während sich der Videorecorder im Stop-, Schnellvorlauf- oder Schnellrücklauf-Modus befindet, wird der Videorecorder automatisch ausgeschaltet.

Deaktivieren der Q-Link-Kommunikation

Wenn Sie Q-Link nicht verwenden möchten, öffnen Sie das Menü 'Installation' und stellen Sie die Option 'Q-Link' auf 'Aus' (siehe Seite 8).

Wichtiger Hinweis:

Nicht alle Videorecorder unterstützen dieses Datenkommunikationssystem, und einige unterstützen möglicherweise nur bestimmte Funktionen. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Videorecorders.

Wenn Q-Link nicht funktioniert, sollten Sie zuerst sicherstellen, daß Ihr SCART-Kabel ein Vollfunktionskabel ist. Fragen Sie Ihren Händler nach weiteren Einzelheiten.

AUDIO/VIDEO - AUSWAHL UND INSTALLATION

Über das Menü 'AV-Auswahl' können Sie wählen, welche AV-Quelle gezeigt werden soll.

TV/AV-Taste drücken	TV/AV
Entsprechende farbige Taste auf der Fernbedienung drücken (solange die Optionen auf dem

(solange die Optionen auf dem Bildschirm angezeigt werden)

Die Optionen verschwinden

Sie können auch Änderungen in den Menüs 'Installation' und 'Toneinstellung' vornehmen

AV1 AV1 AV2/ S

Installation

Menü 'Installation' öffnen

Mit dem Cursor zu Ihrer Wahl

Änderungen oder Optionen aufrufen

Zum Verlassen des Menüs die TV/AV-Taste drücken.

Installation Videotext Format Abschalt-Uhr Farbsystem Laust. korrektur Q-Link OSD Sprache FLOF 4:3 Aus AUTO Ein Wählen Ändern TV/AV Abbruch

Toneinstellung

Menü 'Toneinstellung' öffnen

Mit dem Cursor zu Ihrer Wahl

Änderungen oder Optionen aufrufen

Zum Verlassen des Menüs die TV/AV-Taste drücken

Toneinstellung Lautstärke Bass Höhen Balance AI Funktion Raumklang Wählen Ändern TV/AV Abbruch Ein Musik Aus

VIDEORECORDER/DVD-BEDIENUNG

Mit der Fernbedienung können auch einige Funktionen bestimmter Panasonic-Videorecorder und DVD-Geräte (DVD - Digital Versatile Disc) bedient werden. Einige Videorecorder und DVD-Verfügen über unterschiedliche Funktionen - überprüfen Sie also die Kompatibilität anhand der Bedienungsanleitung dieser Geräte oder fragen Sie Ihren Fachhändler.

	DVDVCR	Standby (Bereitschaft)Taste drücken, um den Videorecorder oder das DVD-Gerät auf Bereitschaftsmodus zu schalten. Erneut drücken, um Gär wieder einzuschalten.
		Videorecorder/DVD-SchalterMit diesem Schalter können Siä w hlen, ob mit dem Bedientasten das DVD-Geit oder Ihr Videorecorder bedient wird.
		PlayTaste drücken, um Band oder DVD abzuspielen.
		StopTaste drücken, um Band oder DVD anzuhalten.
		Überspringen/Schnellvorlauf/Suchlauf vorwärtsVideorecorder: Taste drücken, um das Band schnell vorzuspulen. Im Abspielmodus schaltet die Taste auf Bildsuchlauf vorwärts um.DVD: Taste einmal drücken, um zürsten Nummer zu springen. Im Abspielmodus Taste drücken und gedrückt halten, um auf Bildsuchlauf värte umzuschalten.
		Überspringen/Schnellrücklauf/Suchlauf rückwärtsVideorecorder: Taste drücken, um das Band schnell zurückzuspulen. Im Abspielmodus schaltet die Taste auf Bildsuchlauf rückwärts um.DVD: Taste einmal drücken, um zur vorigen Nummer zu springen. Im Abspielmodus Taste drücken und gedrückt halten, um auf Bildsuchlauf rüchte umzuschalten.
		Pause/StandbildIm Abspielmodus diese Taste drücken, um das Bild anzuhalten. Erneut drücken, um das Abspielen fortzusetzen.
		Programm Auf/AbTaste drücken, um die Videorecorder-Programmposition um einen Schritt vor oder zurück zu schalten.
	REC	AufzeichnenDiese Taste drücken, um das Aufzeichnen zu beginnen.

VIDEOTEXT-BEDIENUNG

• Videotext-Einrichtungen können je nach Sender unterschiedlich sein und stehen nur dann zur Verfügung, wenn der gewählte Kanal Videotext überträgt.
• Wenn im Videotext-Betrieb die Taste 'Bildeinstellung' gedrückt wird, erscheint die Kontrastfunktion mit einem Cyan-Balken. Mit Hilfe der Tasten Links und Rechts kann die Einstellung nach Belädtert werden.

Wenn im Videotext-Betrieb die Taste SET UP gedrückt wird, werden unten auf dem Bildschirm spezielle Funktionsoptione eingeblendet.

•Die Lautst ärke kann im Videotext-Betrieb weiterhin nach Belieben eingestellt werden.

Was ist FLOF (FASTEXT)?

Im FASTEXT-Modus erscheinen im unteren Bereich des Bildschirms vier Themenbereiche in unterschiedlichen Farben. Für Zugriff auf weitere Informationen zu einem dieser Themen müssen Sie einfach nur die entsprechende Farbtaste drücken. Mit Hilfe dieser Einrichtung erhalten Sie schnellen Zugriff auf Informationen zu den gezeigten Themen.

Was ist TOP-Videotext?

TOP-Videotext erleichtert und beschleunigt die Auswahl gewünschter Videotext-Seiten. Sie erhalten fast sofortigen Zugriff auf bestimmte Seiten - die Seite erscheint, sobald Sie die Taste drücken.

Wie funktioniert TOP?

Das TOP-System arbeitet mit den vier farbigen Tasten - Rot, Grün, Gelb und Blau - zur Auswahl folgender Informationen:

• Ein Sprung von einem Themenblock zum anderen (z.B. SPORT) wird mit der blauen Taste ausgeführt. Innerhalb dieses Themas können Sie dann mit der gelben Taste verschiedene Gruppen -wz.B. Tennis, Fußball, Baseball usw. Wenn die letzte Gruppen eines Blocks erreicht ist, geht die gelbe Taste einsten Block über.
  • Die grüne Taste wählt die nächste verfügbare FOLGENDE Seite.
• DieroteTastähnt die ä chsteverfügbareVORHERIGESeite.

Was sind die Vorteile?

• Seitenwahl mit einem Tastendruck.
  ●Problemlose, schrittweise Wahl des gewünschten Themas.
  ●Kürzere Wartezeiten.
• Wenn eine Seite nicht existiert, erscheint ein Fragezeichen unten auf dem Bildschirm.
• Anzeige des Seitenstatus im unteren Teil des Bildschirms, so daß Sie jederzeit sehen können, welche Taste die gewünschten Informationen aufruft

Über das Menü "Installation" erhalten Sie Zugriff auf die Umschaltung des Videotext-Betriebs.

Menü 'Installation' öffnen

Mit dem Cursor zu Ihrer Wahl

Pegel höher/niedriger stellen, Optionen festlegen oder weitere Menüs aufrufen

TV/AV-Taste drücken, um das Menü 'Installation' zu verlassen.

SET UP ∧ ∨ - + TV/AV

●○ Videotext

Installation Videotext TOP Format 4:3 Abschalt-Uhr Aus Q-Link Ein TV-Speicher-Menü OSD Sprache

Mit dieser Option können Sie zwischen TOP/FLOF oder LIST ävlen

Was ist der LIST-Modus?

Im LIST-Modus erscheinen im unteren Bereich des Bildschirms vier Seitennummern in unterschiedlichen Farben. Diese Nummern können gändert und im Speicher des Fernsehiger tes gespeichert werden.

Sollten Sie TOP-Videotext gewählt haben und einen Sender empfangen mit Normal-Videotext wird ganz links unten ein großes "L" angezeigt.

VIDEOTEXT-BEDIENUNG

Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für "Aktuelle Nachrichtenmeldung", "Aktualisierung" oder "Codierter Zugriff auf Zusatzseiten" befinden.

TV/TEXT

TV/Videotext-Modus

Die TV/TEXT-Taste drücken.

Auf dem Bildschirm erscheint die Videotext-Seite.

Taste erneut drücken, wenn Sie zum TV-Modus zurückkehren möchten.

Seitenauswahl

Seiten können auf zwei Arten gew hlt werden:

a. Die Auf/Ab-Tasten drücken, um die Seitenzahl um einen Schritt zu erhöhen oder zu senken.

b. Mit den Tasten 0-9 auf der Fernbedienung die Seitenzahl eingeben.

SET UP

Ganz/Oben/Unten

Taste SET UP drücken, um spezielle Funktionen anzuzeigen; danach die grüne Taste drücken.

Grüne Taste erneut drücken, um die UNTERE Biltch zu vergrößern.

Taste nochmals drücken, um zur normalen Größe (GANZER BILDSCHIRM) zurückzukehren.

SET UP

Aufdecken

Taste SET UP drücken, um spezielle Funktionen anzuzeigen; danach die rote Taste drücken, um verdeckte Worte aufzudecken, z.B. Antworten für äseil Seite. Taste erneut drücken, um Worte wieder zu verdecken.

Rote/grüne/gelbe/blaue Tasten

Im TOP- oder FASTEXT-Modus beziehen sich diese Tasten auf verschiedene, farbig gekennzeichnete Themen.

Im LIST-Modus beziehen sie sich auf verschiedene, farbig gekennzeichnete Seitennummern.

LIST-Speicher

Im LIST-Modus können die vier Seitennummern nur für Kanalpositionen ä-25 ge ndert werden, Hierzu eine der Farbtasten drücken und die neue Seitennummer eingeben.

Die STR-Taste drücken und gedrückt halten, bis die Seitennummern ihre Farben ändern.

Beliebteste Seite (F.P.)

Speichert eine Lieblingsseite für sofortigen Zugriff. Dazu muß sich das Fennsehger tim LIST-Modus befinden und auf eine Programmposition zwischen 1 und 25 eingeschaltet sein. Die blaue Taste drücken, Seitennummer wählen und dann die STR-Taste drücken und gedrückt halten. Die Seitennummer ist damit gespeichert. Die F.P.-Taste drücken, um diese Seite erneut aufzurufen.

VIDEOTEXT-BEDIENUNG

Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für "Aktuelle Nachrichtenmeldung", "Aktualisierung" oder "Codierter Zugriff auf Zusatzseiten" befinden.

HOLD

Halten

Halten der Tätetetextseite beim Ansehen mehrseitiger Information.

Erneut drücken, um zur automatischen Aktualisierung der Seiten zurückzukehren.

SET UP

Anzeige aktualisieren

Taste SET UP drücken, um spezielle Funktionen anzuzeigen; danach die gelbe Taste

drücken, um weiterhin das Fernsehbild zu zeigehrend Sie eine Videotext-Seite suchen.

Wenn die Seite gefunden wurde, erscheint die Seitennummer oben links auf dem Bildschirm.

Gelbe Taste erneut drücken, um die Seite anzusehen.

TV/TEXT-Taste erneut drücken, um zum normalen TV-Betrieb zurückzukehren.

Aktuelle Nachrichtenmeldung

Wenn eine Seite für aktuelle Nachrichtenmeldungen ähöwwurde, zuin chst die SET UP

Taste und danach die gelbe Taste drücken, um das normale Fernsehprogramm weiterhin zu sehen. Wenn eine aktuelle Meldung eingeht, wird die Seitennummer auf dem Bildschirm angezeigt.

Gelbe Taste drücken, um die Nachrichtenmeldung anzuzeigen.

TV/TEXT-Taste drücken, um zum normalen TV-Betrieb zurückzukehren.

Aktualisierung

Gleichzeitig SET UP und die gelbe Taste drücken, um Aktualisierungen von Informationen auf bestimmten Seiten zu sehen.

Bei Empfang einer Aktualisierung wird die Seitennummer oben links auf dem Bildschirm angezeigt.

Gelbe Taste drücken, um diese Seite anzuzeigen.

TV/TEXT-Taste drücken, um zum normalen TV-Betrieb zurückzukehren.

SET UP

Codierter Zugriff auf Zusatzseiten

Wenn Videotext-Informationen über eine Seite hinausgehen, kann es manchmal recht lange dauern, bis durch das automatische Weiterschalten der Zusatzseiten die gewünschte Seite erreicht wird.

Sie können die Nummer der gewünschten Zusatzseite eingeben und weiterhin das normale Programm ansehen, bis die korrekte Zusatzseite gefunden wurde.

Mit den Tasten 0-9 die gewünschte Seitennummer eingeben.

SET UP und danach die blaue Taste drücken. Oben rechts auf dem Bildschirm erscheint T****.

Gewünschte Nummer der Zusatzseite eingeben, bevor T**** wieder verschwindet.

FürSeite6z.B.wird0,0,0und6eingegeben.

Die gelbe Taste drücken, um das normale Fernsehprogramm anzusehen.

(Im LIST-Modus SET UP und die gelbe Taste drücken.)

Wenn die Seite bereitsteht, die gelbe Taste drücken, um die Seite anzusehen.

Zum Löschen der Seite gibt es drei Möglichkeiten:

- SET UP drücken.

●Eine neue Seitenzahl wählen

• Die TV/TEXT-Taste drücken, um zum normalen TV-Betrieb zurückzukehren.

INDEX

Index

INDEX drücken, um zur Hauptverzeichnisseite zurückzukehren.

Je nachdem, wie die Informationen übertragen werden, muß diese Taste möglicherweise mehrmals gedrückt werden, um zur Hauptverzeichnisseite zurückzukehren.

21-polige AV1/AV2 (S) SCART- und RCA Audio-Ausgangsanschlüsse hinten am Gerät

HIFI-System Ausgang wonden L-R-AUDIO OUT Anschlüssen 2 x RCA - Audiokabel Eingang/Ausgang von der AV1 SCART-Buchse SCART-Kabel Videorecorder SATELLITENEMPFÄNGER CAMCORDER SPIELKONSOLE / COMPUTER (RGB) Eingang/Ausgang von der AV2 SCART-Buchse Q-Link-Daten Videorecorder S-VIDEORECORDER VIDEORECORDER MIT Q-LINK S-VIDEO CAMCORDER Hinweise: Das hierangebildete Zubehö samta Antsskabeln gehört nicht zum Lieferumfang dieses Fernsehgeräts. Es darf kein Computer mit TTL-Ausgang (5V) an dieses Gerät angeschlossen werden.

■ SCART-Anschlußinformationen 21-poliger AV1-SCART-Anschluß

Buchse Masse FBAS Ausgang (Video) FBAS Masse Rot Eingang Rot Masse Grün Eingang Grün Masse Blau Eingang Blau Masse Audio Ausgang (L) Audio Ausgang (R) - 20 FBAS Eingang (Video) - 18 RGB Status Masse - 16 Status RGB - 14 Masse - 12 --- - 10 --- - 8 Status FBAS - 6 Audio Eingang (L) - 4 Audio Masse - 2 Audio Eingang (R)

AV1 ist RGB geeignet (rot/ grün/blau).

21-poliger AV2-SCART-Anschluß

Buchse Masse 21- FBAS Ausgang (Video) 19- FBAS Masse 17- S.F. Eingang 15- Masse 13- --- Masse 9 - --- Masse 7 - Audio Ausgang (L) 3 - Audio Ausgang (R) 1 - 20 FBAS Eingang (Video) - 18 Masse - 16 --- - 14 Masse - 12 --- - 10 Q-Link-Daten - 8 Status FBAS - 6 Audio Eingang (L) - 4 Audio Masse - 2 Audio Eingang (R)

AV2 - Pole15 und 20 sind jenach Anwendung von AV2 S-VHS/VIDEDinißeBetrieb

STÖRUNGSSUCHE

Symptome			Überprüfung
Bild Ton
			Standort, Ausrichtung oder Anschluß der Antenne
	Schneebilder	Verzerrte Tonwiedergabe
			Standort, Ausrichtung oder Anschluß der Antenne
	Geisterbilder	Normale Tonwiedergabe
			Elektrische Geä teAutos/MotorräderLeuchtstofflampenPN-R im Menü ‘Bildeinstellung’ einschalten, um Bildstörungen zu reduzieren
	Bildstörungen	Verzerrte Tonwiedergabe
			LautstärkeStummschaltung eingeschaltet
	Normales Bild	Kein Ton
			Fernseher auf AV-Modus geschaltetNetzstecker nicht eingestecktGerät nicht eingeschaltetBild- und Toneinstellungen auf Minimum gestelltGerät im Bereitschaftsmodus?
	Kein Bild	Kein Ton
			Farbwiedergabe auf Mindestwerte eingestellt
	Keine Farbe	Normaler Ton
			Kanal/Kanäle neu abstimmen
	Schlechtes oder verzerrtes Bild	Schwacher Ton oder kein Ton
			Magnetische Störungen durch nicht abgeschirmte GeräteGerät wurde eingeschaltet transportiert. Fernseher für 30 Minuten ausgeschaltet lassen.
	Farbflecke	Normaler Ton
			Tonempfang hat sich möglicherweise verschlechtert.MPX-Einstellung (Menü ‘Toneinstellung’) auf Mono schalten, bis sich der Empfang verbessert.
	Normales Bild	Schwacher oder verzerrter Ton

ZUR INFORMATION

■Kundendienst

Bevor Sie den Kundendienst anfordern, bitten wir Sie, die Symptome gemäß der Beschreibung unter "Störungssuche" auf der vorigen Seite zu bestimmen. Bitte wenden Sie sich Bedarfsfall an Ihren örtlichen Panasonic-Fachhändler und geben Sie die Typen- und Seriennummer deutsGen (beide befinden sich hinten am 0er t).

■Videospiele und Heimcomputer

Wenn Sie Ihr Fernsehgär äI ngere Zeit für Videospiele od Heimcomputer verwenden, können sich auf dem Bildschirm permanente 'Schatten' bilden. Dieser nicht behebbare Bildschirmschadenkann vermieden werden, wenn Sie folgende Punkte beachten:

• Helligkeits- und Kontrastwerte auf ein Minimum reduzieren.
• Das Fernsehger ät nicht ununterbrochen überäl ngere Zeiträume für Videospiele oder als Computermonitor verwenden.
• Diese Art von Bildschirmschaden ist kein Funktionsdefekt und wird daher nicht von der Panasonic-Garantie abgedeckt.

■ Speichern der letzten Programmposition

Gewisse Funktionen haben einen Speicher für die letzte Programmposition - d.h. die Einstellung beim letzten Ausschalten entspricht der Einstellung beim nächsten Wiedereinschalten:

Programm	NTSC-Farbton (nur M.NTSC/NTSC)
OSD Sprache	Decoder (AV2)
AV-Stellung	Kontrast
Lautstärke	Bildschärfe
MPX	Format
Baß	Bereitschaft
Höhen	Künstliche Intelligenz (AI) (Bild und Ton)
Balance	Farbe
Farbton	Helligkeit
Status	Raumton
P-NR	Videotext-Modus
Modus	Q-Link

■Schlaffunktion

Wenn das Gert bei Sendeschluß des eingeschalteten Senders nicht abgeschaltet wird, geht der Fernseher nach 30 Minuten automatisch in den Bereitschaftsmodus über. Diese Funktion ist im AV-Modus jedoch deaktiviert.

TECHNISCHE DATEN

		TX-28SL1F/Z	TX-25SL1F/Z
Stromquelle		220 - 240V 50Hz Wechselspannung
Leistungsaufnahme		85W	85W
Standby-Leistungsaufnahme		1,8W
Bildröhresichtbare Diagonale		66 cm	59 cm
Audio-Ausgang(Musik)		2 x 15W, 8 Ωhm Impedanz
Abmessungen	H	596,5mm	550,5mm
	B	778,0mm	730,0mm
	T	481,0mm	478,5mm
Gewicht (kg)		32	27
Empfangssysteme/ Bandname		PAL B, G, H, I, SECAM B,G SECAM L/L'VHF E2 - E12 VHF H1 - H2 (ITALIEN)VHF A - H (ITALIEN) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D,K, SECAM D,KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Abspielen von NTSC-Band von einigen PAL-VideorecordernM.NTSC Abspielen von 4,43MHz NTSC-Videorecordern (Nur AV-Eingang)NTSC (Nur AV-Eingang) Abspielen von NTSC-Videorecordern
Antenne - hinten am Gerät		UHF / VHF
AV - hinten am Gerä		AV1 - 21-poliger Anschluß für Audio/Video-Eingang/Ausgang, RGB-Eingang.AV2 - 21-poliger Anschluß für Audio/Video-Eingang/Aufgang, Q-Link2 x RCA Audio-Monitor-Ausgang

Diese technischen Daten können ohne vorherige Ankündigung geändert werden. Die angegebenen Gewichte und Maße sind lediglich ungefähre Werte.

NOTIZEN

NOTIZEN
