Vacib təhlükəsizlik qaydaları

Bu qaydaları diqqətle oxuyun. Yalnız o zaman cihazı dcihazı təhlükəsiz ve düzgün idare ede bilərsiniz. İstifade ve montaj kitabçasını sonraki istifade ve ya sonradan istifade eden üçün saxlayın.

Yalnız peşekar mütexesis göstərişine uyğun olaraq müvafiq quraşdırılma istifade zamanı tehlükesizliyi temin.etmiş olur. Quraşdıran usta koşulan yerde düzgün işlemesi üçün mesuliyyet daşıyır.

Hava sovuran alətin eni en azı bişirmə yerinin eni qedər olmalıdır. Quraştırma üçün aktual eitbarlı olan enerji ve qaz təchiaztı üzre tikinti qaydaları ve intiyamlarına diqqet yetirilməlidir.

Həyat təhlükəsi!

Geriye udulan yanma qazları zehərlənmeye gətirib çıxara bilər. Her zaman adekvat hava təchizatı temin olunmalıdır cihaz açıq baca yanma avadanlıqları ile eyni vaxtda işleyen zaman istifade olunduğu halda.

Açiq baca yanma avadanlıqları (məs. Qaz, neft, ağac ve ya daş kömür atəş qızdırıcıları, su qızdırıcıları, su qızdırıcıları) yanma havasını quraştırma otağından alırlar ve işlenmiş qazları qaz qurğusu (məs. kamin) vasitesile havaya buraxırlar. vasitesile havaya buraxırlar.

Buxar çekən qurğu işlədiyi zaman metbəx ve bitişik otaqlarda havanı çəkir - və kifayet qedər hava axını olmadığıda aşağı teziq yaranır. Zehərlı qazlar kaminden və ya bacadan yaşayış geri qayıtmış olur.

- Ona göre de hemişe lazımı qeder hava axınına diqqet yetirmek İzımdır.

- Təkce divar qutusu hava girişi ve çixişınınin dəyər əmel olunmasını təmin etmir.

Təhlükəsiz əməliyyat yalnız o zaman mümkündür ki, açıq baca yanma avadanlıqlarının quraşdırılma otağında aşağı təziq 4 Pa (0,04 mbar)-ı aşmir. Buna o zaman nail olmaq olarak ki, bağlı olmayan açılışlar mes. qapılarda pencərəlerde hava girişi olan divar qutular yaxud başqa texniki tədbirlerle yanma üçün lazım olan hava axını olsun.

Simple line drawing of a house with fire and steam, alongside a checkmark (no text or symbols)

Hər halda siz evin bütün havalandırılmasını dəyerlendirə bilən və sizə havalandırma üçün müvafiq tədbirler planı təklif ede bikən səlahiyetli bir baca təmizləyen usta ile meslehətleşin.

Ögər hava çəkən qurğu ancaq hava dövriyyəsi olan yerde istifade edilirse onda məhdudıyyet olmadan istifade mümkündür.

Həyat təhlükəsi!

Geriye toplanmış yanma qazları zəhərlənməyə gətirib çıxara Havalandirma qurğusunun quraşdırılması zamanı kaminbağlılıola

ocaqla qapağın hava axını müvafiq təhlükəsizlik konturu ile təhciz edilməlidir.

Yanğın təhlükəsi!

Yağ filterinde yağ qaliqlarıyana bilerler. Verilmiş tehlükesizlik məsafelerine istilik toplanması şəbebindəriayet olunmalıdır. Qaynadıcınızın göstəricilerine diqqet yetirin. Qaz ve elektrik qaynadıcısı birlikde işe slainarsa en büyük məsafeden istifade edin.

Cihaz ancaq şkafın yanında yan tərəfde yaxud divarda bilər. Divara yaxud şkafa olan ara məsafə en azı 50

Yaralanma təhlükəsi!

Cihazın içindəki qurulma hissələri. Qoruyucu əlcək geyinin.
Cihaz qaydaya uyğun børkidilməzsə, o, düşə bilər. Bütün børkitme elementləri børk və təhlükəsiz montaj edilməlidirlər.
Cihaz ağırdır. Cihazın hərəkət etdirilmesi üçün 2 şəxsə ehtiyac var. Müvafiq yardımcı maddəden istifade edin.

Cərəyan vurma təhlükəsi!

Cihazın içindeki qurulma hisseleri maili ola bilər. Birleşdirmə zedelenmiş ola bilər. Quraştırma zamanı birleşdirmə kabelini əymeyin ve ya ilişdirmeyin.

Carayan yurma təhlükəsi!

Cihaz EU təhlükəsizlik şamə ile təhciz olunmuşdur. Təhlükəsiz birleşmeni Danimarka razetkasında temin eləmək üçün cihaz uyğun bir razetka adaptırdan istifade edilərek birleşdirilmelidir. Bu adaptor (maximal 13 Ampere qəder icazəlidir) müşteri xidmətlerinden elde edile biler. (Ehtiyat hissesi-Nr. 623333).

Boğulma təhlükəsi!

Qablaştırma materialları uşaqlar üçün tehlükelidir. Qoymayın uşaqlar qablaştırma materialınnan oynasın.

Ümumi göstərişlər

Hava axını çalışması

Qeyd: Havalandırma nə fəaliyyetde olan tüstülönme yerindəve qaz kamininde, nə de yandırma yerlerinin havalandırmasına kömək eden şaxtadasovrula bilməz.

• Tüstü və ya qaz çıxışkamininde havalandırma sovrularsa, müvafiq şaxta ustüasının icazəsitələb edilməlidir.
  Havalandırmaxarici divar vasitəsilə yönlendirilərsə, teleskop divar qutusundan istifadeolumnalıdır.

Havalandırma xətti

Qeyd: Boru keçidinde geriye hərəkətə imkan verən qaliqlar olarsa, cihaz istehçalçısı heç bir zəmanəti üstünə götürmür.

Cihaz qısa, hamar havalandırma borusu ile ve mümkün qedər büyük boru diametri ile optimal gücüne çatır.
Uzun havalandırmaborusu ile, boru sethi ve ya 150 mm-den az olan diametrleri ile, optimal sovurma gücüne nail olmaq olmaz vehavalandırma sesi daha berk olacaq.
■ Borular ve yahavalandırma xettinin qurulması üçün şlanqlar yanmaz materialdan olmalıdır.

Yumru boru

Daxili diametrinin 150 mm olması mesleher görülür, minimal diametr 120 mm olmalıdır.

Hamar kanallar

Daxili kəsim yumru borunundiametrinə uyğun olmalıdır.

∅ 150 mm təqr. 177sm²

∅ 120 mm təqr. 113sm²

■ Hamar kanallar heç bir iti kənarlara malik olmamalıdır.
■ Normadan kənar boru diametrinde galın zolaqlar əlave edin.

^va Divari yoxlayin

■ Divar hamar, şaquli ve kifayet qedər daşima qabliyyətli ol
- Deşmə deşiklerin dərinliyi şrupların uzunluğuna uyğun olmalıdır. Tıxaclar möhkəm bir dayağa malik olmalıdır.
Burada goyulan grup ve dübel tixaclar berk körpic daş hörgüsü üçün uygundur. Başqa konstruksiyalar üçün (mes. Rigips, mesameli beton, poroton körpic) üçün müvafiq berkitme vasiteleri istifade edilmelidir.
■ Sovurma alətinin çəkisi 40 kq təşkil edir.

Elektrik birleşməsi

⚠️ Cərəyan vurma təhlükəsi!

Cihazın içindeki qurulma hisseleri maili ola bilər. Birleşdirmə zedelenmiş ola bilər. Quraştırma zamanı birleşdirmə kabelini əyməyin və ya ilişdirməyin.

Lazimi birleşme məlumatları cihazın cihazın iç hissəsinde olarak tablosunda yerleşir ve bunun üçün metal yağ filtrini açın.

Birləşdirmə xəttinin uzunluğu: təqr. 1,50 m

Bu cihaz AB-nin kənardan idarənin pozulması qaydalarına müvafiqdir.

Bu cihaz yalnız qaydalara uyğun quraşdırılmış qoruyucu enerji menbəyinə birleşdirile biler.

Qoruyucu enerji menbeyini mümkün qedər kamin ərazisi daxi yerleşdirin.

■ Qoruyucu enerji mənbəyi müvafiq enerji dairəsinə birleşdirilməlidir.

quraşobruluzucu enerji menbeyi cihazın quraşdırılmasından sonra mm keılaraladçalarsa, sabit birleşmedeki kimi ayırıcı hisseye malik olmalıdır.

Lazimi sabit birleşmedə cihazın quraşdırılmasından bütün qütblü kenarlaşdırma keçidinde (mes, xett qoruyucusu keçidinde, qoruyucular) minimum 3 mm-lik elaqə hissəsine malik olmalıdır. Yalnız elektrik sabit birleşmeni høyata keçire biler.

Cihaz olçüsü və thəlükəsizlik məsafələri

■ Cihazın ölçülérine diqqət yetirin. (şək. A)

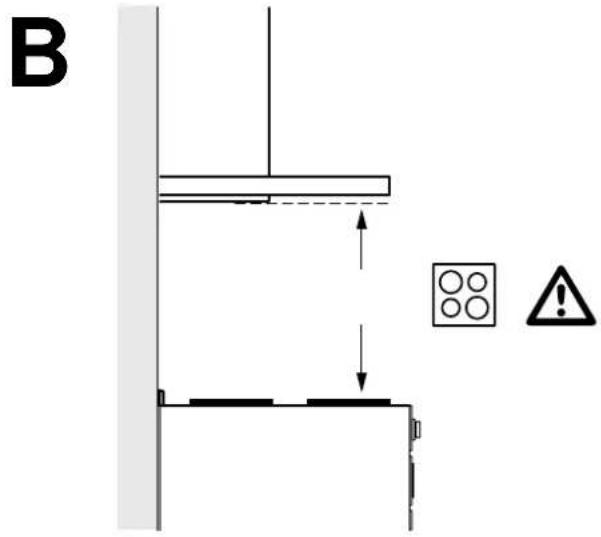

■ Tehlükəsizlik məsafələrinə diqqət edin. (şək. B)

Quraşdırma hazırlamaq

Diqqət!

Deşme zamanı emin olun ki desme sahelerinde heç bir elektrik xətləri qaz ve su boruları yerleşmir.

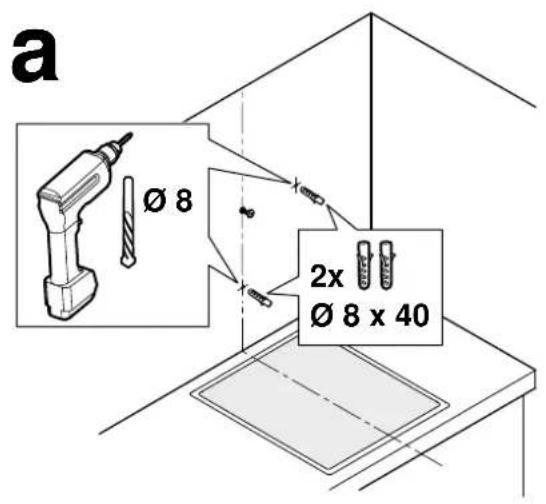

1. Tavandan havalandırma qurğusunun aşağı hissəsine qedər şaçuli bir xətt divarda çekmek. (Şəkil 1)
2. Dəlik şablonunu düzgün mövqedə divara bərkidin. (Şəkil 1)
3. Kaminin asılqanı üçün deşmeleri işareteyin. Asılqanın ile işaretenmiştir. Asılqan bucağını ortalama orta xettdə yerleşdirin üfüü vəziyyetde sehmana salın ve deşilmelerin mövqelerini işareteyin.
4. Cihazın asılqanlarının deşilməsi ve bərkitmə yerlərini işarəleyyin.
5. Dəliklər açın.
6. Dübel tıxacı divara doğru sixin.

Cihazı qurun

Divar saxlamalarını montaj edin

1. Kamin qurğuları üçün saxlama bucağini boltla birleşdirin. (Şekil 1)

2. Cihaz ascısının orta yuxarı vintlerini bərkidin, lakin tam sixmayın.

Şüşə alətini montaj edin

1. Şüşə aləti cihaza çəkin. (Şəkil 2a)
2. Şüşə aləti bərkidin. (Şəkil 2b)

Qeyd: Şüşə aləti zədəleməmek üçün vintleri ehtiyatla ve børk olmadan çekin.

Cihaz asın və düz yerleşdirin

⚠ Yaralanma təhlükəsi!

Cihazın içindəki qurulma hissələri. Qoruyucu əlcək geyinin.

1. Metal yağ filtrini çıxarın. (Şəkil 3)
2. Qoruyucu cıgalanı cihazın arxa tərəfinden ve montajdan sonra bütöv çixarın.
3. Cihazı asın.

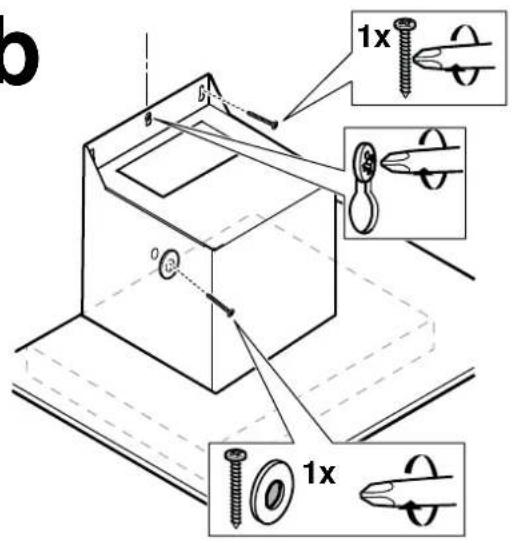

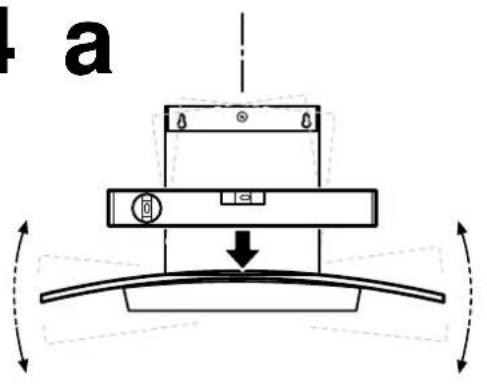

4. Cihazı üfüqi yerleşdirin. (Şəkil 4a)

5. Cihazı vintleri burmaqla üfüqi şekilde sehmana salın. Vintler cihazın daxilinde yerleşirler. (Şakil 4b)

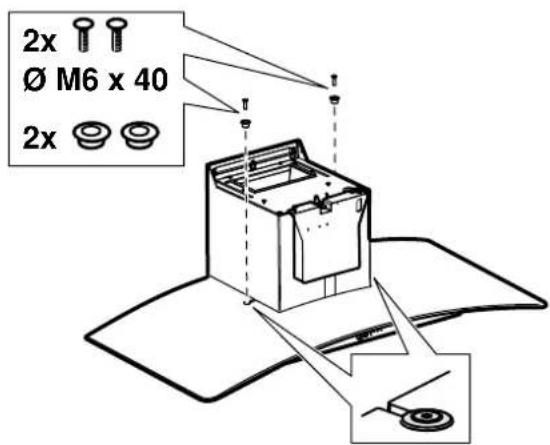

6. Yuxarı sağ və aşağı dəlilkləri işarələyin. (Şəkil 5)

7. Cihazı təüdim edin.

8. Yuxarı sağ və aşağı hissələr üçün dəliklər açın. (Şəkil 6a)

9. Cihazı asın.

10. Vintləri bərkidin. (Şəkil 6b)

11. Metal yağ filtrini qurun.

Cihazı birleşdirmek

Qeydlər

Havalandırma sisteminde geriye toplanma qapağı qurulmalıdır. Cihazda heç bir geriye toplanma qapağı qurulmazsa, əsas distribzutordan eladə oluna bilər.
Havalandırma xarici divar vasitəsilə yönlendirilərsə, teleskop divar qutusundan istifadə olunmalıdır.

Havalandırma əlaqəsini yaradın

Qeyd: Alüminium borusundan istifade edilersə, birleşdirme sahəsin övvəlcəden hamarlayın.

1. Dolma qapağını bərkidin. (Şəkil 7a)
2. Motor idarəsini yuxarıya eyin və bərkidin. (Şəkil 7b, 8a)
3. Havalandırma borusunu birbaşa havalandırma dayağına bərkidin. (Şəkil 8b)
4. Havalandırma başlangıcına əlaqəni təmin edin.
5. Birleşdirmə yerlerini müvafiq şekilde sixin.

Enerji mənbəyini qurun

1. Şəbəkə ştekerini qoruyucu enerji mənbəyinə salın.
2. Sabit birleşmə gərəkli olarsa elektrik birleşmə fəsilindəki təlimatlara dıqqet yetirin.

Kamin qurğularını montaj edin

⚠ Yaralanma təhlükəsi!

Cihazın içindəki qurulma hissələri. Qoruyucu əlcək geyinin.

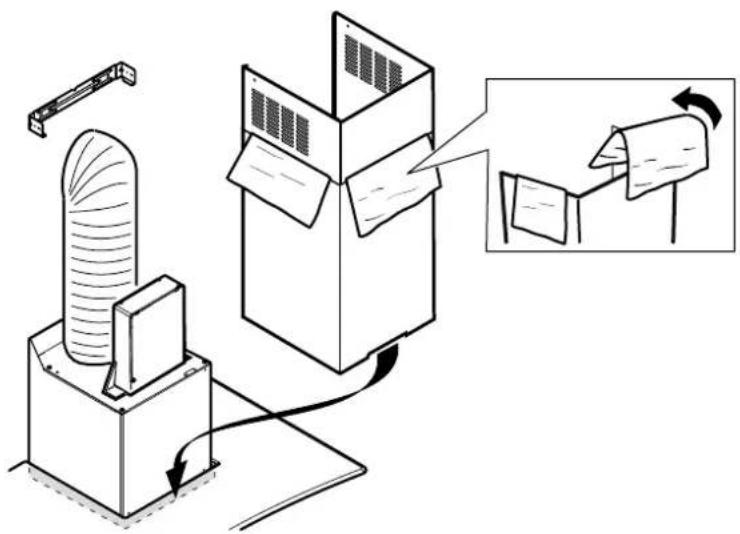

1. Şüşe alət ve cihaz arasında kamin hissəsi. (Şəkil 9a)
2. Qoruyucu cığaları kamin qurğuların hər iki tərəfindən dartın.
3. Yuxarı kamin qurğularını montaj edin. (Şekil 9b) Yuxarı kamin qurğusunun hər iki yan vərəqələrini yavaşca eyib aralamaq ve saxlama bucaqların arxasına asmaq ve tam qedər sixmaq.

Qeyd: Havalandırmanın xarice işləmesi zamanı kamin bacanı oyuqlarla aşağıya doğru montaj edin.

ortası Ypili kamin qurğunu yan terefden her iki saxlama bucağında şruplayın.

1. Aşağı kamin qurğuları montaj edin.
   Yuxarı kamin qurğusunun her iki yan vəreqələrini yavaşca eyib aralamaq ve saxlama bucaqların arxasına asmaq ve tam qedər sixmaq.

Qeyd: Cızıqların olmaması üçün qoruyucu kimi aşağı bacanın axarının kenarlarına karton qoyun.

Cihazı çıxarın

1. Kamin qurğuları boşaldın.
2. Cihazı cərəyansız edin.
3. Hava xarici axın xətlərini boşaldın.
4. Metal yağ filtrini çıxarın.
5. Bərkitmə üçün yuxarı sağ və aşağı vintləri boşaldın.
6. Cihazı çixarın.
