KASUTUSJUHEND HMP 1058 E S Zerowatt-Hoover

ZEROWATT HOOVER

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettare le caratteristiche essenziali.

The manufacturer declines all responsibility in the event of any printing mistakes in this booklet. The manufacturer also reserves the right to make appropriate modifications to its products without changing the essential characteristics.

Cod. 41000659

ZEROWATT

HOOVER

Lavabiancheria Washing machine

Istruzioni per l'uso Instructions for use

Line drawing of a single washing machine with front panel and side control buttons (no text or symbols)

Prefazione

Leggete queste istruzioni per l'uso e tutte le altre informazioni accluse alla lavatrice, e comportatevi di conseguenza. Conservate tutta la documentazione per le successive consultazioni o per eventuali successivi proprietari.

Attenzione: questo apparecchio dovrà essere destinato solo all'uso domestico.

Avvertenze per lo smaltimento

Tutti i materiali d'imballaggio impiegati sono ecologici e riciclabili. Si prega di contribuire ad uno smaltimento ecologico dell'imballaggio.

Il vostro fornitore o l'amministrazione comunale sapranno informarvi sulle attuali forme di smaltimento.

Gli apparecchi dismessi non sono rifiuti senza valorel Attraverso una rottamazione ecologica possono essere recuperati materiali pregiati.

Attenzione: estrarre la spina di alimentazione degli apparecchi dismessi. Tagliare il cavo di collegamento ed eliminarlo insieme alla spina.

Volendo eliminare una vecchia lavatrice si abbia cura di rendere inservibile la chiusura della portella oblo per evitare che i bambini possano chiudersi nella macchina.

Indice

Pagina

Prefazione		1
Note generali alla consegna		3
Prescrizioni di sicurezza		3
Consultazione rapida		4
Consigli utili per l'utente		5
Super Silent		5
Descrizione comandi		6
Cassetto detersivo		10
Sezione programmi		11
Il lavaggio		12
Tabella programmi	otnemitismia of terap	16
Detersivi, additivi e dosaggi	cigolose onca itepogar in	18
Pulizia e manutenzione ordinaria	ciggisileamite	20
Ricerca guasti		22
Servizio assistenza clienti	santainimmio e	23
Dati tecnici	tisutte ellua	24
Messa in opera, installazione		25

9.05y ssnse ital .16ipen:

Contents

Page

Preface	28
General delivery notes	29
Notes on safety	29
Quick start (quick reference)	30
Useful advice for the user	31
Super Silent	31
Description of controls	32
Detergent drawer	36
Programme selector	37
The main wash	38
Programme Table	42
Detergents, washing aids and amounts to use	44
Cleaning and routine maintenance	46
Investigating malfunctions	48
Technical data	50
Settling up, installation	51

Note generali alla consegna

Alla consegna controlli che con la macchina ci siano:

- Manuale d'istruzione

- Certificati di garanzia

- Tappi

- Fascette per tubo scarico

- Tubo carico

e controlli che non abbia subito danni durante il trasporto, in caso contrario chiami il Servizio Assistenza Tecnica Autorizzato a Lei più vicino (vedi Servizio assistenza clienti).

Prescrizioni di sicurezza

Attenzione:

per qualsiasi intervento di pulizia e manutenzione della lavatrice

A) Tolga la spina.
B) Chiuda il rubinetto dell'acqua.
C) Zerowatt-Hoover correda tutte le sue macchine di messa a terra. Si assicuri che l'impianto elettrico sia provvisto di messa a terra in caso contrario richieda l'intervento di personale qualificato.
D) Non tocchi l'apparecchio con mani piedi bagnati o umidi. Non usi l'apparecchio a piedi nudi.
E) È sconsigliato l'uso di adattatori, prese multiple e/o prolunghe.

Attenzione: durante il lavaggio l'acqua può andare a 90°C.

F) Prima di aprire l'oblò si assicuri che non vi sia acqua nel cestello.
G) Non permetta che l'apparecchio sia usato dai bambini o da incapaci, senza sorveglianza.
H) Non tiri il cavo di alimentazione o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
I) Non lasci esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc...).

L) in caso di trasloco non sollevi mai l'apparecchio dalle manopole o dal cassetto del detersivo.
Durante il trasporto non appoggi mai l'oblò al carrello.
M) Importante!

Nel caso si installi l'apparecchio su un pavimento ricoperlo da tappeti o con moquette si deve fare attenzione che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

N) Sollevare l'apparecchio in due persone.
O) In caso di guasto e/o di cattivo funzionamento dell'apparecchio, lo sperga, chiuda il rubinetto dell'acqua e non manometta l'elettirodomestico. Per l'eventuale riparazione si rivolga solamente al Servizio Assistenza Tecnica Autorizzato e richieda l'utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.
P) Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell'apparecchio, rivolgersi al Servizio Assistenza Tecnica Autorizzato.

Consultazione rapida

Lavaggio

• Aprire l'oblò con l'apposito tasto apertura oblò (vedere pag. 7)
• Selezionare la biancheria ed introdurla all'interno della macchina
• Chiudere l'oblò
• Introdurre il detersivo nelle vaschette come indicato dalla tabella programmi di questo manuale d'uso
• Impostare il programma
• Premere i tasti di regolazione o opzione (se desiderati)(vedere pag. 6)
• Premere il pulsante START (vedere pag. 6)
• Dopo alcuni secondi la macchina inizia il programma.

Dopo il lavaggio

• Spegnere la lavabiancheria posizionando la manopola programmi su OFF
• Attendere per 2 minuti circa il disinserimento del bloccaporta
• Aprire l'oblò ed estrarre la biancheria

Consigli utili per gli utenti

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell'ambiente e con il massimo risparmio.

Caricare al massimo la propria lavabiancheria

Per eliminare eventuali sprechi di energia, acqua o delersivo si raccomanda di utilizzare la massima capacità di carico della propria lavabiancheria.

È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico.

Quando serve veramente il prelavaggio?

Solamente per carichi particolarmente sporchil

Si risparmia dal 5 al 15% di energia evitando di selezionare l'opzione prelavaggio per biancheria normalmente sporca.

Quale temperatura di lavaggio selezionare?

L'utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a temperature superiori a 60°C.

È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C.

(Solo per alcuni modelli).

L'abbattimento della rumorosità è la nuova frontiera tecnologica raggiunta dai prodotti Zerowatt-Hoover. La missione delle nuove serie Super Silent è di migliorare la qualità della vita di chi usa le lavatrici (frontali e carica dall'alto) e la lavastoviglie Zerowatt-Hoover.

Le modifiche introdotte nei modelli Super Silent sono diverse e di forte impatto: 7 pannelli laterali

fonoassorbenti sui lati della macchina, un foglio di

polionda sul fondo, l'insonorazione totale del motore, l'insonorazione totale della pompa di scarico, la vasca in materiale lonoassorbente (il Silitech).

Rispetto ai corrispondenti prodotti non insonorizzati risulta che i modelli Super Silent abbattono di circa il 25% la rumorosità. Da un'analisi tecnica del mercato Europeo risulta che i nuovi modelli sono Zerowatt-Hoover sono ai massimi livelli di silenziosità.

Isometric line drawing of a mechanical housing or enclosure with internal components (no text or symbols)

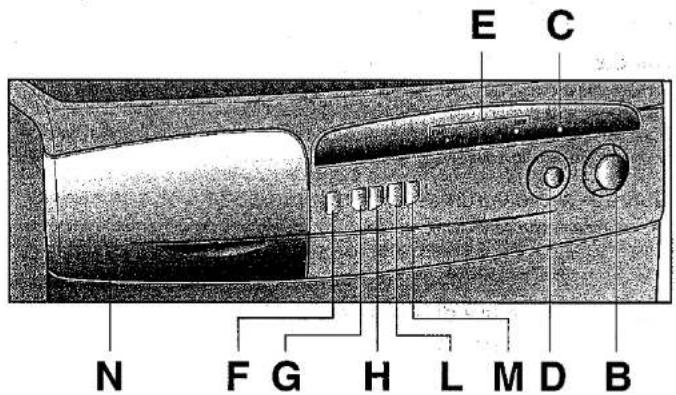

Descrizione comandi

E C N F G H L M D B

Comandi

A - Tasto apertura oblo
B - Manopola programmi
C - Segnalazione luminosa di funzionamento ON
D - Manopola GIRI CENTRIFUGA
E - Spie tempo residuo
F - Pulsante START
G - Tasto pre lavaggio
H - Tasto stiro veloce
L - Tasto super risciaquo
M - Tasto 5 Kg.
N - Cassetto detersivo

Tasto apertura oblo

Uno speciale dispositivo di sicurezza impedisce l'immediata apertura dell'obliò alla fine del lavaggio.

Al termine del ciclo di lavaggio attenda 2 minuti prima di aprire l'oblò.

Fig. A

Manopola PROGRAMMI

Può ruotarla nei due sensi

- si accende la segnalazione luminosa ON -

Le tabelle nel capitolo relativo al lavaggio descrivono i vari programmi e ne indicano il numero o simbolo da impostare.

N.B. Per spegnere la segnalazione luminosa ON ruotare la manopola programmi sulla posizione OFF

Manopola

CENTRIFUGA

Può ruotarla nei due sensi

La fase di centrifuga è molto importante per la preparazione ad una buona asciugatura ed il vostro modello è dotato della massima flessibilità per ogni vostra esigenza.

Agendo sulla manopola, è possibile ridurre la velocità massima fino alla completa eliminazione della centrifuga (posizione Ⓞ).

Nei programmi misti, sintetici e delicatissimi la lavabiancheria riduce automaticamente la centrifuga.

Per la salvaguardia dei tessuti, non è possibile aumentare tale velocità.

Nota: il modello è dotato di un dispositivo elettronico che controlla il corretto bilanciamento della bianchera. Nel caso che il carico risulti leggermente sbilanciato, la macchina provvederà a riequilibrarlo automaticamente per poi effettuare la normale centrifuga. Se dopo diversi tentativi non vi dovesse riuscire, effettuerà una centrifuga a velocità ridotta. Nel caso di carichi eccessivamente sbilanciati la fase della centrifuga viene soppressa. Questo serve a contenere le vibrazioni, a migliorare la silenziosità e la durata della lavabiancheria.

Tasto START

Premere per avviare il ciclo, impostato con la manopola programmi. Si accende (in funzione del programma impostato) una delle spie del tempo residuo.

Spia START*: tempo di programma superiore a 60'

Spia 60: tempo di programma inferiore a 60';

Spia 30: tempo di programma inferiore a 30°;

Spia 15: tempo di programma inferiore a 15';

NOTA: Si può verificare un breve ritardo tra il momento in cui viene premuto il pulsante di START e l'avvio del programma.

N.B. Nel caso di errata impostazione del programma, tenere premuto il tasto START. Dopo un breve lampeggio su una delle segnalazioni del "tempo residuo" detto lampeggio si posiziona sullo STOP. Rilasciare il tasto START e reimpostare il nuovo programma.

PAUSA

È possibile interrompere il programma in qualunque momento durante il lavaggio tenendo premuto il pulsante START sino al lampeggio intermittente su una segnalazione del "TEMPO RESIDUO". Per riavviare il programma premere nuovamente il pulsante START annullando l'intermittenza.

Tasto

LAVAGGIO

Prelavaggio possibile per cotone-misti (aggiunge la fase di prelavaggio ad una temperatura massima di 40°C ai programmi indicati).

Tasto

STIRO VELOC

Attivando questa funzione (attiva solo nei cicli misti e delicati) è possibile ridurre al minimo la formazione di pieghe personalizzando ulteriormente il ciclo di lavaggio in base al programma scelto ed al tipo di blancheria da lavare.

In modo particolare per i tessuti misti l'azione combinata di una fase di raffreddamento graduale dell'acqua, l'assenza di rotazione del cesto durante gli scarichi dell'acqua ed una centrifuga delicata a bassa velocità assicura la massima distensione dei capi. Nel programma lana questo tasto ha la sola funzione di lasciare i capi immersi nell'acqua alla fine dell'ultimo risciacquo al fine di distendere perfettamente le fibre.

Per terminare il ciclo dei tessuti della lana, le operazioni possono essere: - rilasciare il tasto per terminare il ciclo con la fase di scarico e centrifuga. Nel caso in cui si voglia effettuare solo lo scarico;

• tenere premuto il tasto START. Dopo un breve lampeggio su una delle segnalazioni del "TEMPO RESIDUO" detto lampeggio si posiziona sullo STOP.
• rilasciare il tasto START e con la manopola dei programmi posizionarsi sul programma Z:
• riavviare la macchina premendo nuovamente il tasto START.

Tasto SUPER RISCIACQUO

Superisciacquo possibile per cotone-misti (aggiunge più acqua a tutti i risciacqui).

Tasto 6 KG.

Premendo questo tasto, attivo solo nei cicli cotone, viene aggiunta più acqua a seconda del ciclo scelto e la lunghezza del programma viene incrementata per ottenere la migliori prestazioni anche con carichi massimi.

Cassetto detersivo

Il cassetto detersivo è suddiviso in 4 vaschette:

• la prima contrassegnata con "I", serve per il detersivo di prelavaggio.
• la seconda contrassegnata con "Il", serve per il detersivo di lavaggio.

I II Warning symbol

Attenzione: si ricordi che alcuni detersivi sono di difficile asportazione. In questo caso Le consigliamo l'uso dell'apposito contenitore da porre nel cestello.

Questo assicura che il sapone liquido vada nel cesto solo al momento in cui è necessario. - la terza, contrassegnata con "△" serve per il candeggiante.

La macchina è predisposta al prelievo automatico del candeggiante durante il primo risciacquo dei cicli cotone.

Attenzione: nella terza e quarta vaschetta mettere solo prodotti liquidi.

- la quarta, contrassegnata con "✿", serve per additivi speciali, ammorbidenti, profumi inamidanti, azzurranti, ecc.

La macchina è predisposta al prelievo automatico degli additivi durante l'ultimo risciacquo in tutti i cicli di lavaggio.

Selezione programmi

Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice ha 4 fasce di programmi diversi per tipo di lavaggio, temperatura e durata (vedere tabella programmi di lavaggio).

1. Tessuti resistenti - COTONE

I programmi sono realizzati per sviluppare il massimo grado di lavaggio e i risciacqui, intervallati da fasi di centrifuga, assicurano una perfetta sciacquatura. La centrifuga finale assicura un'ottima strizzatura.

2. Tessuti misti e sintetici - MISTI

Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua. La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui tessuti.

3. Tessuti delicatissimi - DELICATI

È un nuovo concetto di lavaggio in quanto alterna momenti di lavoro a momenti di pausa, particolarmente indicato per il lavaggio di tessuti molto delicati quali la Pura Lana Vergine. Il lavaggio e i risciacqui sono eseguiti con alto livello di acqua per assicurare le migliori prestazioni.

4. PROGRAMMI SPECIALI – Lavaggio RAPIDO, Lavaggio a mano 📋

LAVAGGIO RAPIDO

La lavatrice dispone, tra i propri programmi, del ciclo LAVAGGIO RAPIDO.

Il programma consente di effettuare un ciclo completo di lavaggio in 35 minuti circa, con un carico massimo di 2 kg, consigliato per capi poco sporchi. Nel caso si selezioni questo programma, si consiglia di utilizzare solo il 20% della dose consigliata sulla confezione del detersivo. Il detersivo deve essere versato nello scompartimento per il lavaggio contrassegnato con "Il".

LAVAGGIO A MANO

La macchina presenta anche un ciclo di lavaggio delicato chiamato Lavaggio a mano. Il programma consente un ciclo di lavaggio completo per i capi da lavare esclusivamente a mano. Il programma raggiunge una temperatura massima di 30°C e termina con due risciacqui, di cui uno è per l'ammorbidente, e una centrifuga delicata.

Il lavaggio

Riduzione automatica dei consumi

La lavabiancheria è dotata di un sistema per la Riduzione Automatica dei Consumi (dello capacità variabile automatica).

Con tale dispositivo la macchina è in grado di dosare la quantità di acqua necessaria a lavare e a risclasquare la biancheria in funzione del carico effettuato.

Ciò consente di ridurre il consumo di acqua e dell'energia elettrica necessaria a riscaldarla al minimo indispensabile, senza tuttavia attuare alcun compromesso sulle prestazioni di lavaggio e risciacquo.

Infatti l'acqua e l'energia utilizzate saranno sempre promozionali alla quantità di capi messi a lavare.

La lavabiancheria le garantisce quindi eccezionali risultati di lavaggio nel rispetto dell'ambiente e con un considerevoie risparmio di denaro.

Scelta della biancheria

- Si raccomanda di lavare esclusivamente tessuti lavabili con acqua e detersivo e non a secco.

- Se si devono lavare tappetoni, copriletti o altri indumenti pesanti è bene non centrifugare.

- Dividere la biancheria in base al tipo di tessuto, allo sporco e alla temperatura di lavaggio: osservare l'etichetta posta sui tessuti.

Biancheria da lavare ad alta temperatura 96"

Biancheria colorata e facilmente trattabile

Biancheria delicata e lana

Blancheria da lavare manualmente

- La biancheria contrassegnata con i seguenti simboli è inadatta per il lavaggio nella lavatrice:

Da lavare a secco

Per tessuti molto delicati quali tende, biancheria intima, collants ecc., è consigliabile l'utilizzo di un sacchetto di rete.

- Indumenti e biancheria di lana, per poter essere lavati in lavatrice, devono essere contrassegnati con il simbolo "Pura Lana Vergine" 📋 e avere inoltre l'indicazione "non infeltrisce" oppure "lavabile in lavatrice".

- La biancheria nuova colorata ha spesso perdite di colore. Queste possono essere trasmesse ad altri tessuti più chiari durante il processo di lavaggio. Per questo motivo consigliamo di effettuare il primo lavaggio dei colorati a parte. Successivamente i capi colorati non stingenti possono essere lavati con capi bianchi solo fino a 40°C.

Attenzione: durante la selezione dei capi da lavare

- si assicuri che nella biancheria da lavare non vi siano oggetti metallici (ad esempio fermagli, spille di sicurezza, spilli, monete, ecc...);

- abbottoni le federe, chiuda le cerniere lampo, gancetti a occhielli, annodi cinghie sciolle e lunghi nastri di vestaglie;

- asporti dalle tendine anche i rulli di scorrimento; - osservi attentamente le etichette sui tessuti; - se durante la selezione vede delle macchie resistenti, le asporti con del detersivo speciale o con un apposita pasta di lavaggio.

OK

- Le consigliamo di non fare un carico di soli capi in tessuto di spugna che assorbendo molta acqua diventano troppo pesanti.

Sequenza delle operazioni di lavaggio

Preparazione della biancheria

A) Fate la cernita dei capi di biancheria.

Carico della biancheria

B) Aprite l'oblò.

C) Introducete la biancheria nella lavatrice. Richiudete l'obliò assicurandosi che nessun capo di biancheria ostruisca la chiusura della stessa.

Illustration of a washing machine next to a basket and a box (no text or symbols)

Introduzione del detersivo

D) Aprite il cassettino scegliete il detersivo e dosatelo secondo le istruzioni del produttore e i consigli di pag. 18. Aggiungete le eventuali sostanze ausiliari (vedi pag. 18). Richiudete il cassettino.

IMPOSTAZIONE PROGRAMMA

La lavatrice con tecnologia di comando FUZZY è in grado di pilotare il bucato in modo intelligente adattando acqua, ritmi di lavaggio e sciacquature anche senza decisioni supplementari dell'utente. Con una semplice manovra, ruotando il selettore si attiva il programma scelto (eventualmente premere i tasti supplementari) e premendo il pulsante START la lavatrice inizia la sequenza operativa. A seconda del programma scelto si illumineranno le spie tempo residuo ad indicare la durata del ciclo.

Attenzione: se dovesse mancare la corrente durante il funzionamento della lavabiancheria, una speciale memoria conservera l'impostazione effettuata e, al' ritorno della corrente, la macchina ripartira dal punto in cui si era fermata.

Proseguimento del programma

Assicuratevi che il rubinetto dell'acqua sia aperto e che lo scarico sia in posizione regolare.

Mechanical component diagram showing a bolt and nut assembly (no text or symbols)

Dopo la fine del programma

Attendete lo sblocco dell'oblò (2 minuti dalla fine del programma). Spegnete la macchina posizionando la manopola su OFF ed aprite l'oblò premendo il tasto apertura oblò. Estraete la biancheria. Chiudete il rubinetto dell'acqua.

Note

Tabella dei programmi

TIPO DI TESSUTO	PROGRAMMA PER	CARICO MAX KG.	SELEZ. PROG.	TEMP. °C
Tessuti resistenti Cotone, lino, canapa	Molto sporco	5	90°	90°
	Sporco normale *	5	60°	60°
Cotone, misti resistenti	Colorati resistenti	5	50°	50°
Cotone, misti	Colori delicati	5	40°	40°
	Lavaggio a freddo	5
Cotone	Risciacqui	-
Cotone, lino	Centrifuga	-
Tessuti misti e sintetici Misti resistenti	Molto sporco *	2	60°	60°
Misti, colone, sintetici	Sporco normale	2	50°	50°
Sintetici (Nylon, Perlon) misti di cotone	Colorati delicati	2	40°	40°
	Poco sporco	2	30°	30°
Misti, sintetici delicati	Lavaggio a freddo	2
	Risciacqui	-
	Centrifuga delicata	-
Tessuti delicatissimi Blancheria in lana Sintetici (Dralon, Acrylico, Trevira)	LANA "LAVABILE in LAVATRICE" *	1,5	40°	40°
	LANA "LAVABILE in LAVATRICE"	1	30°	30°
	Lavaggio a freddo	1
	Risciacqui	-
	Centrifuga delicata	-
Par blancheria da non centrifugare	Ciclo rapido	2	Rapido	50°
	Lavaggio a mano	1		30°
	Solo scarico	-	Z

CARICO DETERSIVO
I	II		✉
(●)	●	●	●
(●)	●	●	●
(●)	●	●	●
(●)	●	●	●
(●)	●	●	●
			●
(●)	●		●
(●)	●		●
(●)	●		●
(●)	●		●
(●)	●		●
			●
	●		●
	●		●
	●		●
			●
	●		●
	●		●

Note da considerare

In caso di biancheria con elevato grado di sporco è consigliata la riduzione del carico a non più di 3 Kg.

Nel programmi indicati può essere eseguito il candeggio automatico mettendo il candeggiante liquido nella vaschetta △.

* Programmi di prova secondo CENELEC EN 60456.

N.B. Il prelavaggio (scomparto I) è funzionante nei programmi: tessuti resistenti misti con tasto prelavaggio premuto.

Dash - Scelto e raccomandato da Zerowatt-Hoover

Quando costruiamo un nuovo modello di lavatrice, lo sottoponiamo a tutti i possibili test. Ed uno dei più importanti è quello che permette ai nostri esperti di individuare il detersivo idoneo a risolvere i problemi di bucato. Dash ha saputo rispondere alle nostre esigenze: far funzionare bene la lavatrice, non compromettere la durata, raggiungere i migliori risultati di lavaggio. Questa costante eccellenza di risultati, che era l'obiettivo principale del test che abbiamo effettuato, ha determinato la nostra scelta e la nostra raccomandazione. La funzione primaria di un detersivo che risponde a tutte le esigenze del lavaggio è quella di collaborare con l'acqua per rimuovere lo sporco dai tessuti, trattenendoio in sospensione affinché sia eliminato al momento dello scarico e controllare il volume della schiuma che si forma nella lavatrice, sempre senza danneggiare le fibre dei capi del bucato. Dash soddisfa pienamente queste esigenze, perché contiene elementi d'alta qualità, frutto delle più avanzate ricerche, che assicurano eccellenti risultati in tutte le condizioni. Dash lo puoi trovare in polvere, liquido e nella nuova formula compatta di DASH ULTRA.

Dash PUD BANCO NON 51 PUD Dash ULTRA

Detersivi, additivi e dosaggi

Scelta del detersivo

Detersivi di tipo universale

• Detersivi in polvere per lavaggio pieno con supplemento di candeggiante, particolarmente adatti per l'impiego in programmi ad alte temperature di lavaggio (60°C ed oltre), per biancheria con forte grado di sporco e biancheria macchiata.
• Detersivi liquidi, particolarmente adatti per sporco causato da grasso, ad esempio grasso cutaneo, cosmetici ed olio.
  Questi detersivi non sono tanto adatti per il lavaggio di biancheria macchiata, poiché non hanno candeggiante.
• Detersivi biologici. Piena potenza di lavaggio non viene però ottenuta con tutti i prodotti offerti.

Detersivi speciali

• Detersivi per biancheria colorata e biancheria delicata, senza supplemento di candeggiante, spesso anche senza sostanze ottiche di schiarimento, con cura del colore.
• Detersivi per pieno lavaggio, senza supplemento di candeggianti ed enzimi, particolarmente adatti per la cura delle fibre di lana.
• Detersivi per tendine con sostanze schiarenti otticamente e resistenti alla luce, per evitare l'ingiallimento attraverso l'influenza dei raggi solari.
• Detersivi speciali per l'utilizzazione programmata di sostanze chimiche secondo il tipo del tessuto, il grado di sporco e la durezza dell'acqua. In questo caso detersivi di base, dolcificanti, candeggianti/sali contro macchie possono essere dosati separatamente.

Sostanze ausiliarie di lavaggio

• Addolcitore anticalcare, permette l'impiego di quantitativi ridotti di detersivo in abitazioni dove il grado di durezza dell'accua è da duro a durissimo.
• Sostanze di pretrattamento, per il trattamento programmato preliminare di macchie. La loro utilizzazione permette l'eventuale susseguente lavaggio con temperatura bassa di lavaggio o con detersivi senza candeggianti.
• Ammorbidente, impedisce la carica statica in tessuti sintetici e rende la biancheria più soffice. Se siete in possesso di un'asciugabiancheria i capi di vestiario diventano morbidi e soffici anche senza l'impiego di ammorbidente.

Non introdurre solventi nella lavatrice!

Conservare il detersivo e i prodotti per la cura della biancheria fuori dalla portata dei bambini.

Prima di versare il detersivo, accertarsi che nel cassetto per il detersivo non siano presenti eventuali corpi estranei.

Sulle confezioni dei detersivi sono riportate di solito le indicazioni per il dosaggio. Attenersi a tali indicazioni.

Dosaggi

Utilizzate soltanto detersivi adatti per l'impiego in lavatrice.

Otterrete il migliore effetto di lavaggio con minimo impiego di prodotti chimici ed un'ottimale cura della biancheria se oltre alla scelta del tipo di detersivo considerate anche il grado di sporco della biancheria.

Il quantitativo di detersivo dipende da:

• la durezza dell'acqua a seconda del grado di durezza dell'acqua e del tipo di detersivo impiegato, è possibile ridurre il quantitativo di detersivo.
• il grado di sporco a seconda del grado di sporco è possibile ridurre il quantitativo di detersivo.
• Il quantitativo di biancheria in caso di piccoli quantitativi di biancheria è possibile ridurre il quantitativo di detersivo.

Dosaggio del detersivo in polvere

Per detersivi a normale e bassa concentrazione: per biancheria normalmente sporca scegliere un programma senza prelavaggio.

Introdurre il detersivo nello scomparto II del cassetto.

Per biancheria molto sporca scegliere un programma con prelavaggio.

Mettere 1/4 del detersivo nello scomparto I, 3/4 nello scomparto II del cassetto.

Impiegando addolcitori per acqua separati, introdurre prima il detersivo, quindi l'addolcitore nello scomparto II.

Per detersivi da bucato ad alta concentrazione senza cariche, osservare esattamente quanto indicato sulle confezioni per il tipo e quantitativo di dosaggio.

Per evitare il verificarsi di difficoltà di prelievo, usare i mezzi di dosaggio contenuti nelle confezioni dei detersivi.

Dosaggio del detersivo liquido

I detersivi liquidi possono essere usati, in base a quanto indicato sulle relative confezioni, per tutti i programmi senza prelavaggio utilizzando l'apposito contenitore da porre nel cestello o per i modelli che ne sono provvisti la bacinella per detersivi liquidi.

Pulizia e manutenzione ordinaria

Per la Sua lavatrice, all'esterno non usi abrasivi alcool e/o diluenti, basta solo una passata con un panno umido. La lavatrice ha bisogno di pochissime manutenzioni:

• Pulizia vaschette.
• Pulizia filtro.

Pulizia vaschette

Anche se non strettamente necessario è bene pulire saltuariamente le vaschette da detersivo candeggiante e additivi.

A) Per questa operazione basta che le estragga con una leggera forza.
B) Pulisca tutto il contenuto sotto un getto d'acqua.
C) Reinserisca il tutto nella propria sede.

Pulizia filtro

La lavatrice è dotata di uno speciale filtro in grado di trattenere i residui più grossi che potrebbero bloccare lo scarico (monete, bottoni, etc.) che possono così essere facilmente recuperati.

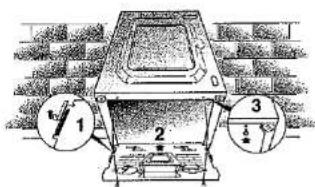

Per la pulizia operare nel seguente modo:

1. Premere dal basso verso l'alto (pos. A-A) ottenendo uno scalzamento dello zoccolo.
2. Utilizzare lo zoccolo per raccogliere l'acqua residua del filtro.
3. Allentare con cacciavite la vite che fissa il filtro ruotare il filtro in senso antiorario fino all'arresto, estrarlo e pulirlo.

Dopo aver pulito rimontarlo seguendo in senso contrario le operazioni precedentemente descritte.

1. Riagganciare lo zoccolo.

Illustration of a hand holding a container with liquid, no text or symbols present

Technical diagram illustrating mechanical assembly with labeled components and directional arrows

Traslochi o lunghi periodi di fermo macchina

Per eventuali traslochi o qualora la macchina restasse ferma a lungo in luoghi non riscaldati, è necessario svuotare completamente da ogni residuo di acqua tutti i tubi.

A corrente disinserita, stacchi il tubo dalla fascetta e lo porti, verso il basso, sul catino, fino alla completa fuoriuscita dell'acqua.

Al termine ripeta l'operazione in senso inverso.

Illustration of a hand holding a screwdriver with arrows indicating motion (no text or symbols)

Ricerca guasti

Da cosa può dipendere se...

Difetti che potete eliminare personalmente

ANOMALIA	CAUSA	RIMEDIO
1. Non funziona con qualsiasi programma	Spina corrente elettrica non inserita nella presa.Tasto interruttore generale non inserito.Manca energia elettrica.Fusibile impianto domestico guasto.Oblò aperto.	Inserire la spina.Inserire tasto interruttore generale.Controllare.Controllare.Chiudere l'oblò.
2. Non carica acqua	Vedi cause 1.Rubinetto dell'acqua chiuso.Programmatore non correttamente posizionato.	Controllare.Apire il rubinetto acqua.Posizionare programmatore correttamente.
3. Non scarica acqua	Tubo di scarico plegato.Presenza corpi estranei nel filtro.	Raccirizzare tubo di scarico.Ispezionare filtro.
4. Presenza di acqua sul pavimento attorno alla lavabiancheria	Perdita della guarnizione posta tra rubinetto e tubo carico.	Sostituire guarnizione e stringere bene tubo e rubinetto.
5. Non centrifuga	La lavabiancheria non ha ancora scaricato l'acqua."Esclusione centrifuga" inserita (solo per alcuni modelli).	Attendere alcuni minuti, la macchina scarichera.Disinserire tasto o ruotare manopola "esclusione centrifuga".
6. Forti vibrazioni durante la centrifuga	Lavabiancheria non perfettamente in pianc.Stafte di trasporto non ancora asportate.Carico biancheria non uniformemente distribuito.	Regolare gli appositi piedini regolabili.Asportare staffe di trasporto.Distribuire in modo uniforme la biancheria.
7. L'oblò non si apre	Non sono passati due minuti dalla fine del programma.	Attendere due minuti.

Durante le centrifughe la macchina fa un rumore diverso! Questo perché è munita di un motore a collettore che consente migliori prestazioni funzionali.

Non si vede l'acqua nel cesto! Questo perché le nuove macchine usano poca acqua, ottenendo gli stessi risultati di lavaggio e risciacquo.

Attenzione:

L'utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti:

• l'acqua di scarico dei risciacqui risulta più torbida per la presenza di zeoliti in sospensione senza che l'efficacia dei risciacquo ne risulti pregiudicata;
• presenza di polvere bianca (zeoliti) sulla biancheria al termine del lavaggio che non si ingloba nei tessuti e non ne altera il colore.
• La presenza di schiuma nell'acqua dell'ultimo risciacquo non è necessariamente indice di una cattiva sciacquatura.
• I tensioattivi anionici presenti nelle formulazioni dei detersivi per lavabiancheria, risultano spesso difficilmente allontanabili dalla biancheria stessa e, anche in minima quantità, possono produrre vistosi fenomeni di formazione di schiuma.
• L'esecuzione di ulteriori cicli di risciacquo, in casi come questi, non comporta alcun beneficio.

Servizio Assistenza Clienti

L'apparecchio è corredato da un certificato di garanzia che Le permette di usufruire gratuitamente del Servizio di Assistenza Tecnica Zerowatt-Hoover, (denominata GIAS) salvo l'addebito di un diritto fisso di chiamata, per il periodo di un anno dalla data d'acquisto. Ricordi di spedire la parte A del certificato di garanzia, per la necessaria convalida entro 10 giorni dalla data di acquisto.

La parte B dovrà essere da Lei conservata, debitamente compilata, per essere esibita al Servizio Assistenza Tecnica Autorizzato, in caso di necessità di intervento, insieme alla ricevuta fiscale rilasciata dal rivenditore al momento dell'acquisto.

Qualora la Sua lavabiancheria presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Tecnica Autorizzato, Le consigliamo di effettuare i controlli indicati a pag. 22.

Se il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messa in contatto direttamente, al costo di una normale telefonata, con il Servizio Assistenza Tecnica Autorizzato a Lei più vicino.

Servizio Assistenza Tecnica

199.123.123

È importante che comunichiate al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di serie che troverete sul certificato di garanzia e sulla targa matricola (14 o 16 caratteri che iniziano con la cifra 3) posta sul frontale della lavabiancheria (zona obliò, fig. 2, pag 24). In questo modo Vi preghiamo di contribuire ad evitare trasferte inutili del tecnico, risparmiando così i costi a ciò connessi.

Mod. N. 390 G. Type 220 U- SE Hz 2150 L MODE IN ITALY PARAQUE EN ITALIC Mod. N. 39008780XXXX XXXX G. Type AM1049168284 Fig.2

Dati tecnici	KG 5
Carico biancheria asciuttaPressione di alimentazionedell'acqua	5 Kg(0,5 ÷ 10 bar)0,05 ÷ 1 MPa
DimensioniLarghezzaProfonditàAltezza	60 cm52 cm85 cm

N.B.: Per quanto riguarda i valori inerenti i dati elettrici, vedere targhetta dati applicata sul frontale della lavabiancheria nella zona oblo (fig. 2).

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

Messa in opera installazione

Dopo aver estratto la macchina dall'imballo procedere come segue:

Operare sul retro della macchina

1) Svitare il tirante centrale A, le 2 viti laterali C e rimuovere la traversa staffaggio D e il relativo distanziale in plastica.
2) Svitare N° 2 tiranti B e rimuoverli. Così facendo cadranno all'interno della macchina N° 2 distanziali in plastica.
3) Inclinare in avanti la macchina e togliere i distanziali in plastica sopraccitati.
4) Richiudere i fori utilizzando i tappi racchiusi nella busta istruzioni.
5) Applichi il foglio di polionda sul fondo come mostrato.

C A C D B B

Technical diagram showing a mechanical assembly with labeled components and directional arrows, likely illustrating a process or assembly.

6) Mettere in piano la macchina agendo sui due piedini anteriori regolabili.

Attenzione: si consiglia di conservare la traversa, i tiranti e le viti per immobilizzare la macchina in caso di trasporto futuro. La Casa Costruttrice non risponde di eventuali danni provocati all'apparecchio per l'inosservanza delle norme relative allo sbloccaggio. Tutte le spese di installazione sono a carico dell'utente.

Collegamento idraulico

L'apparecchio deve essere connesso alla rete idrica solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

La macchina è dotata di un tubo di carico con le estremità munite di ghiere filettate da 3/4" da allacciare tra il raccordo filettato dell'apparecchio e la sorgente dell'acqua fredda.

L'apparecchio deve essere collegato esclusivamente alla sorgente di acqua fredda.

Il collegamento con sorgenti di acqua calda, cioè a temperatura maggiore di 40°, può danneggiare alcuni tessuti delicati.

Illustration of a hand holding a lock inside a door, with no visible text or symbols

min 4 cm max 10 cm +2.5 mL max min 60 cm max 35 cm

Attenzione: dopo ogni lavaggio è consigliabile chiudere il rubinetto di carico per isolare la lavatrice dal circuito idraulico.

Nel caso in cui venga modificata la posizione di collegamento del tubo di carico, accertarsi che la ghiera filettata da 3/4" del tubo di carico sia ben allacciata al raccordo dell'elettrovalvola.

Per consentire il corretto funzionamento della lavabiancheria è necessario che l'estremità terminale (bocca) del tubo di scarico sia posta ad un'altezza minima di 50 cm e massima di 85 cm da terra.

Collegamento elettrico e consigli di sicurezza

Le lavatrici vengono fornite per funzionare con tensione 230 V; monofase 50 Hz. Assicurarsi che il contatore sia dimensionato per erogare almeno 3,0 kW, quindi collegare la spina di alimentazione con una presa di 10 A, con polo di terra. Verificare che la presa di corrente della Vostra abitazione sia completa di presa di "terra". La presa dell'abitazione e la spina dell'apparecchio devono essere dello stesso tipo. In generale è sconsigliabile l'uso di adattatore prese multiple e/o prolunghe. L'apparecchio deve essere posto in modo che la spina sia accessibile ad installazione avvenuta. Tutte le lavabiancherie Zerowatt-Hoover sono costruite con tutti i requisiti di sicurezza previsti dall'Istituto del Marchio di Qualità.
